1 BARIERY OCHRONNE

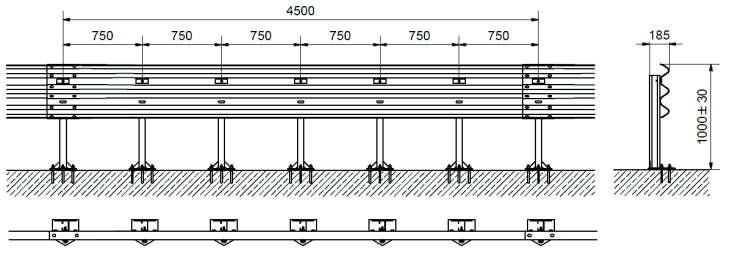

2 N2 W1 B N2 W2 A POLSKA

3 N2 W3 A N2 W4 A POLSKA

4 N2 W5 A N2 W2 A POLSKA

5 H1 W2 A H1 W3 A POLSKA

6 H1 W4 A Wysięgnikowa H1 W4 A POLSKA

7 Dzieląca H1 W5 A Wysięgnikowa H1 W5 A POLSKA

8 H1 W6 A Dzieląca H2 W2 B Dzieląca, Skrajna POLSKA

9 H2 W4 A H2 W4 A POLSKA

10 H2 W4 B Dzieląca przy różnicy poziomów jezdni H2 W4 B Dzieląca POLSKA

11 L1 W2 A L1 W3 A POLSKA

12 L1 W4 A H4b W5 B Dzieląca POLSKA

13 H4b W5 B SP-04 na C140 ceowy POLSKA

14 SP-06 na C140 ceowy SP-09 na sigma POLSKA

15 H1 W4 B mostowa H2W3 mostowa POLSKA

16 H2W1B i H2W2B mostowa H2 BB-2 W4 mostowa A na IPE POLSKA

17 IPE 160 mostowa ( bez przekładki) IPE 160 mostowa ( z przekładka) POLSKA

18 C1 i R1 ODBOJE MAGAZYNOWE POLSKA

19 H1 W5 A Mostowa H2 W4 A Mostowa POLSKA

20 Mostowa Dzieląca H2 W4 B Mostowa H2 W4 B POLSKA

21 H4b W7 B Mostowa U-14b BPPS-1 BARIERA DROGOWA BETONOWA DWUSTRONNA 550 Materiały: Beton C35 / 45 F150 W8-0,5816m3 Stal zbrojeniowa St3S - 25,07kg 2000 Ciężar elementu kg Hak montażowy Ř Ř30 Otwór transportowy POLSKA

22 RUROWA Z POPRZECZKĄ TYPU A LUB U tzw. gdańska wysokiej jakości powłoka cynkowa skuteczna ochrona stali przed korozją łatwy w montażu bariera może być wbetonowana w grunt lub przykręcona do podłoża za pomocą stopy i estetyczny wygląd wysoka staranność wykonania zastosowanie zabezpieczenie takich miejsc jak: chodniki, ścieżki rowerowe, wejścia do szkół znajdujących się przy ulicach przed nagłym wtargnięciem na jezdnię Osadzenie słupków w fundamencie: za pomocą dospawanego płaskownika Przykręcenie stopy do podłoża (opcja): 250 Kolory malowania proszkowego z palety RAL (opcja - I generacji w kolorze czerwonym, żółtym, białym, zielonym lub czarnym): 9003 FOLIA 9016 FOLIA 1003 FOLIA 9016 FOLIA 9005 FOLIA 3020 FOLIA POLSKA

23 Bariera u12a rurowa z poprzeczką typu A lub U tzw. gdańska Bariera u12a rurowa z poprzeczką typu A lub U wersja BC 1500/1100/48/ Bariera u12a rurowa z poprzeczką typu A lub U wersja BC 2400/1100/48/ Bariera u12a rurowa z poprzeczką typu A lub U wersja BC 2000/1100/60/ Bariera u12a rurowa z poprzeczką typu A lub U wersja RAL 2000/1100/60/ Bariera u12a rurowa z poprzeczką typu A lub U wersja OC OG 2000/1100/60/ Nazwa Długość Wysokość nad gruntem Rura nośna Rura poprzeczna Zabezpieczenie Opcja Sposób montażu TYPU A LUB U TYPU A LUB U TYPU A LUB U TYPU A LUB U TYPU A LUB U TYPU A LUB U TYPU A LUB U wg 2400 mm 2400 mm ø 60,3x2 mm ø 60,3x2 mm ø 60,3x2 mm na stopie (opcja) na stopie (opcja) na stopie (opcja) na stopie (opcja) na stopie (opcja) na stopie (opcja) POLSKA

24 RUROWA OWALNA TYPU O tzw. olsztyńska wysokiej jakości powłoka cynkowa skuteczna ochrona stali przed korozją łatwy w montażu bariera może być wbetonowana w grunt lub przykręcona do podłoża za pomocą stopy i estetyczny wygląd wysoka staranność wykonania zastosowanie zabezpieczenie takich miejsc jak: chodniki, ścieżki rowerowe, wejścia do szkół znajdujących się przy ulicach przed nagłym wtargnięciem na jezdnię Osadzenie słupka w fundamencie: za pomocą dospawanego płaskownika Przykręcenie stopy do podłoża (opcja): Rodzaje zaślepienia otworu słupka: wciskana zaślepka pvc metalowy kapturek nitowany zaspawanie rury Kolory malowania proszkowego z palety RAL (opcja - I generacji w kolorze czerwonym, żółtym, białym, zielonym lub czarnym): 9003 FOLIA 9016 FOLIA 1003 FOLIA 9016 FOLIA 9005 FOLIA 3020 FOLIA POLSKA

25 Bariera u12a rurowa owalna typu O tzw. olsztyńska Bariera u12a rurowa owalna typu O wersja BC 1500/1100/48/ Bariera u12a rurowa owalna typu O wersja BC 2000/1100/48/ Bariera u12a rurowa owalna typu O wersja BC 2000/1100/60/ Bariera u12a rurowa owalna typu O wersja RAL 2000/1100/48/ Bariera u12a rurowa owalna typu O wersja 2000/1100/60/ Nazwa Długość Wysokość nad gruntem Rura przęsła Słupek Zabezpieczenie Opcja Sposób montażu TYPU O TYPU O TYPU O TYPU O TYPU O TYPU O TYPU O wg ø 60,3x2 mm ø 60,3x2 mm ø 60,3x2 mm ø 60,3x2 mm ø 60,3x2 mm ø 60,3x2 mm na stopie (opcja) na stopie (opcja) na stopie (opcja) na stopie (opcja) na stopie (opcja) na stopie (opcja) POLSKA

26 RUROWA ZE SZCZEBLINKAMI PIONOWYMI TYPU M wysokiej jakości powłoka cynkowa skuteczna ochrona stali przed korozją łatwy w montażu bariera może być wbetonowana w grunt lub przykręcona do podłoża za pomocą stopy i estetyczny wygląd wysoka staranność wykonania zastosowanie bariera chroniąca pieszego lub rowerzystę przed upadkiem z wysokości, jeśli różnica terenu wynosi więcej niż 0,5m max Osadzenie słupków w fundamencie: za pomocą dospawanego płaskownika Przykręcenie stopy do podłoża (opcja): Kolory malowania proszkowego z palety RAL (opcja - I generacji w kolorze czerwonym, żółtym, białym, zielonym lub czarnym): 9003 FOLIA 9016 FOLIA 1003 FOLIA 9016 FOLIA 9005 FOLIA 3020 FOLIA POLSKA

27 Bariera u12a rurowa ze szczeblinkami pionowymi typu M Bariera u12a rurowa ze szczeblinkami pionowymi typu M wersja BC 1500/1100/48/48/ Bariera u12a rurowa ze szczeblinkami pionowymi typu M wersja BC 2000/1100/48/48/ Bariera u12a rurowa ze szczeblinkami pionowymi typu M wersja BC 2400/1100/60/48/ Bariera u12a rurowa ze szczeblinkami pionowymi typu M wersja RAL 2000/1100/48/48/ Bariera u12a rurowa ze szczeblinami pionowymi typu M wersja 2000/1100/60/48/ Nazwa Długość Wysokość nad gruntem Rura nośna Rura poprzeczna Railling Zabezpieczenie Opcja Sposób montażu TYPU M TYPU M TYPU M TYPU M TYPU M TYPU M TYPU M wg 2400 mm 2400 mm ø 60,3x2 mm ø 60,3x2 mm ø 60,3x2 mm ø 20x1,5 mm ø 20x1,5 mm ø 20x1,5 mm ø 20x1,5 mm ø 20x1,5 mm ø 20x1,5 mm na stopie (opcja) na stopie (opcja) na stopie (opcja) na stopie (opcja) na stopie (opcja) na stopie (opcja) POLSKA

28 BARIERA u12b ŁAŃCUCHOWA DWURZĘDOWA TYPU Ł wysokiej jakości powłoka cynkowa skuteczna ochrona stali przed korozją łatwy w montażu bariera może być wbetonowana w grunt lub przykręcona do podłoża za pomocą stopy i estetyczny wygląd wysoka staranność wykonania zastosowanie zabezpieczenie takich miejsc jak: chodniki, ścieżki rowerowe, wejścia do szkół znajdujących się przy ulicach przed nagłym wtargnięciem na jezdnię Osadzenie słupka w fundamencie: za pomocą dospawanego płaskownika Przykręcenie stopy do podłoża (opcja): Rodzaje zaślepienia otworu słupka: wciskana zaślepka pvc metalowy kapturek nitowany zaspawanie rury Kolory malowania proszkowego z palety RAL (opcja - I generacji w kolorze czerwonym, żółtym, białym, zielonym lub czarnym): 9003 FOLIA 9016 FOLIA 1003 FOLIA 9016 FOLIA 9005 FOLIA 3020 FOLIA POLSKA

29 Bariera u12b łańcuchowa dwurzędowa typu Ł Bariera u12b dwurzędowa łańcuchowa typu Ł wersja BC 1500/1100/48/ Bariera u12b dwurzędowa łańcuchowa typu Ł wersja BC 2000/1100/60/ Bariera u12b dwurzędowa łańcuchowa typu Ł wersja RAL 2000/1100/48/ Bariera u12b dwurzędowa łańcuchowa typu Ł wersja RAL 1500/1100/60/ Nazwa BARIERA u12b TYPU Ł Długość Wysokość nad gruntem Słupek Łańcuch ø 5 mm ø 6 mm Kolor łańcucha biały, czerwony biało-czerwony (PVC) Zabezpieczenie Opcja Sposób montażu wbetonowanie BARIERA u12b TYPU Ł ø 60,3x2 mm ø 5 mm ø 6 mm biały, czerwony biało-czerwony (PVC) wbetonowanie BARIERA u12b TYPU Ł ø 5 mm ø 6 mm biały, czerwony biało-czerwony (PVC) wbetonowanie BARIERA u12b TYPU Ł ø 60,3x2 mm ø 5 mm ø 6 mm biały, czerwony biało-czerwony (PVC) wbetonowanie BARIERA u12b TYPU Ł wg POLSKA

30 BARIERA u12b ŁAŃCUCHOWA JEDNORZĘDOWA TYPU Ł wysokiej jakości powłoka cynkowa skuteczna ochrona stali przed korozją łatwy w montażu bariera może być wbetonowana w grunt lub przykręcona do podłoża za pomocą stopy i estetyczny wygląd wysoka staranność wykonania zastosowanie zabezpieczenie takich miejsc jak: chodniki, ścieżki rowerowe, wejścia do szkół znajdujących się przy ulicach przed nagłym wtargnięciem na jezdnię Osadzenie słupka w fundamencie: 1100 za pomocą dospawanego płaskownika Przykręcenie stopy do podłoża (opcja): Rodzaje zaślepienia otworu słupka: wciskana zaślepka pvc metalowy kapturek nitowany zaspawanie rury Kolory malowania proszkowego z palety RAL (opcja - I generacji w kolorze czerwonym, żółtym, białym, zielonym lub czarnym): 9003 FOLIA 9016 FOLIA 1003 FOLIA 9016 FOLIA 9005 FOLIA 3020 FOLIA POLSKA

31 Bariera u12b łańcuchowa jednorzędowa typu Ł Bariera u12b jednorzędowa łańcuchowa typu Ł wersja BC 1500/1100/48/ Bariera u12b jednorzędowa łańcuchowa typu Ł wersja BC 2000/1100/60/ Bariera u12b jednorzędowa łańcuchowa typu Ł wersja RAL 2000/1100/48/ Bariera u12b jednorzędowa łańcuchowa typu Ł wersja RAL 1500/1100/60/ Nazwa BARIERA u12b TYPU Ł Długość Wysokość nad gruntem Słupek Łańcuch ø 5 mm ø 6 mm Kolor łańcucha biały, czerwony biało-czerwony (PVC) Zabezpieczenie Opcja Sposób montażu wbetonowanie BARIERA u12b TYPU Ł ø 60,3x2 mm ø 5 mm ø 6 mm biały, czerwony biało-czerwony (PVC) wbetonowanie BARIERA u12b TYPU Ł ø 5 mm ø 6 mm biały, czerwony biało-czerwony (PVC) wbetonowanie BARIERA u12b TYPU Ł ø 60,3x2 mm ø 5 mm ø 6 mm biały, czerwony biało-czerwony (PVC) wbetonowanie BARIERA u12b TYPU Ł wg POLSKA

32 RUROWA OWALNA ZE SZCZEBLINKAMI PIONOWYMI TYP LUBELSKI wysokiej jakości powłoka cynkowa skuteczna ochrona stali przed korozją łatwy w montażu bariera może być wbetonowana w grunt lub przykręcona do podłoża za pomocą stopy i estetyczny wygląd wysoka staranność wykonania zastosowanie zabezpieczenie takich miejsc jak: chodniki, ścieżki rowerowe, wejścia do szkół znajdujących się przy ulicach przed nagłym wtargnięciem na jezdnię max Osadzenie słupka w fundamencie: za pomocą dospawanego płaskownika Przykręcenie stopy do podłoża (opcja): Rodzaje zaślepienia otworu słupka: wciskana zaślepka pvc metalowy kapturek nitowany zaspawanie rury Kolory malowania proszkowego z palety RAL (opcja - I generacji w kolorze czerwonym, żółtym, białym, zielonym lub czarnym): 9003 FOLIA 9016 FOLIA 1003 FOLIA 9016 FOLIA 9005 FOLIA 3020 FOLIA POLSKA

33 Bariera u12a rurowa owalna ze szczeblinkami pionowymi typ lubelski Bariera u12a rurowa owalna ze szczeblinkami pionowymi - lubelska wersja RAL 1500/1100/48/35/ Bariera u12a rurowa owalna ze szczeblinkami pionowymi - lubelska wersja RAL 2000/1100/48/35/ Bariera u12a rurowa owalna ze szczeblinkami pionowymi - lubelska wersja EN ISO 1500/1100/48/35/ Bariera u12a rurowa owalna ze szczeblinkami pionowymi - lubelska wersja EN ISO skręcana na płaskowniki 2000/1100/48/35/ Bariera u12a rurowa owalna ze szczeblinkami pionowymi - lubelska wypełniona kratą 100x100 wersja RAL 2000/1100/48/35/ Nazwa Długość Wysokość nad gruntem Słupek Rura przęsła Railling 1 Railling 2 Zabezpieczenie Opcja Sposób montażu LUBELSKA LUBELSKA ø 35x2 mm ø 35x2 mm ø 20x1,5 mm ø 12 mm ø 20x1,5 mm ø 12 mm 20x4 mm 30x30x3 mm 20x4 mm 30x30x3 mm na stopie (opcja); skręcanie na pręt na stopie (opcja); skręcanie na pręt LUBELSKA ø 35x2 mm ø 20x1,5 mm ø 12 mm 20x4 mm 30x30x3 mm - na stopie (opcja) LUBELSKA ø 35x2 mm ø 20x1,5 mm ø 12 mm 20x4 mm 30x30x3 mm - na stopie (opcja) LUBELSKA LUBELSKA wypełnienie krata 100x100mm LUBELSKA wg ø 35x2 mm ø 35x2 mm ø 20x1,5 mm ø 5 mm na stopie (opcja); skręcanie na płaskownik na stopie (opcja); skręcanie na pręt POLSKA

34 SEGMENTOWA WYPEŁNIONA PANELEM OGRODZENIOWYM TYP BIAŁOSTOCKI, ŁÓDZKI wysokiej jakości powłoka cynkowa skuteczna ochrona stali przed korozją łatwy w montażu bariera może być wbetonowana w grunt lub przykręcona do podłoża za pomocą stopy i estetyczny wygląd wysoka staranność wykonania zastosowanie zabezpieczenie takich miejsc jak: chodniki, ścieżki rowerowe, wejścia do szkół znajdujących się przy ulicach przed nagłym wtargnięciem na jezdnię Osadzenie słupka w fundamencie: za pomocą dospawanego płaskownika Przykręcenie stopy do podłoża (opcja): Rodzaje zaślepienia otworu słupka: wciskana zaślepka pvc metalowy kapturek nitowany zaspawanie rury Kolory malowania proszkowego z palety RAL: 9003 FOLIA FOLIA FOLIA POLSKA

35 Bariera u12a segmentowa wypełniona panelem ogrodzeniowym typ białostocki, łódzki Bariera u12a segmentowa wypełniona panelem ogrodzeniowym białostocka wersja RAL 1500/1100/50/ Bariera u12a segmentowa wypełniona panelem ogrodzeniowym białostocka wersja RAL 2000/1100/50/ Bariera u12a segmentowa wypełniona panelem ogrodzeniowym łódzka wersja RAL 1500/1100/48/35/ Nazwa BIAŁOSTOCKA BIAŁOSTOCKA Długość Wysokość nad gruntem Słupek ø 50X50x2 mm ø 50X50x2 mm Rama - - Railling panel ogrodzeniowy 656 panel ogrodzeniowy 656 Zabezpieczenie Sposób montażu na stopie (opcja); skręcanie od czoła na śrubę na stopie (opcja); skręcanie od czoła na śrubę ŁÓDZKA 35x2 mm panel ogrodzeniowy 656 na stopie (opcja); skręcanie na pręt ŁÓDZKA wg POLSKA

36 SEGMENTOWA ZE SZCZEBLINKAMI PIONOWYMI TYP SZCZECIŃSKI wysokiej jakości powłoka cynkowa skuteczna ochrona stali przed korozją łatwy w montażu bariera może być wbetonowana w grunt lub przykręcona do podłoża za pomocą stopy i estetyczny wygląd wysoka staranność wykonania zastosowanie zabezpieczenie takich miejsc jak: chodniki, ścieżki rowerowe, wejścia do szkół znajdujących się przy ulicach przed nagłym wtargnięciem na jezdnię max Osadzenie słupków w fundamencie: za pomocą dospawanego płaskownika Przykręcenie stopy do podłoża (opcja): Kolory malowania proszkowego z palety RAL (opcja - I generacji w kolorze czerwonym, żółtym, białym, zielonym lub czarnym): 9003 FOLIA 9016 FOLIA 1003 FOLIA 9016 FOLIA 9005 FOLIA 3020 FOLIA POLSKA

37 Bariera u12a segmentowa ze szczeblinkami pionowymi typ szczeciński Bariera u12a segmentowa ze szczeblinkami pionowymi szczecińska wersja RAL 1500/1100/48/48/ Bariera u12a segmentowa ze szczeblinkami pionowymi szczecińska wersja RAL 2000/1100/60/48/ Nazwa Długość Wysokość nad gruntem Rura nośna Rura poprzeczna Railling Zabezpieczenie Opcja Sposób montażu SZCZECIŃSKA ø 20x1,5 mm na stopie (opcja) SZCZECIŃSKA ø 60,3x2 mm ø 20x1,5 mm na stopie (opcja) SZCZECIŃSKA wg POLSKA

38 BARIERA u11a ZE SZCZEBLINKAMI PIONOWYMI MOSTOWA wysokiej jakości powłoka cynkowa skuteczna ochrona stali przed korozją łatwy w montażu bariera może być wbetonowana w grunt lub przykręcona do podłoża za pomocą stopy i estetyczny wygląd wysoka staranność wykonania zastosowanie ogrodzenia sztywne, zabezpieczające pieszych przed upadkiem z wysokości Kolory malowania proszkowego z palety RAL: 9003 FOLIA FOLIA FOLIA POLSKA

39 Bariera u11a ze szczeblinkami pionowymi mostowa Bariera u11a mostowa ze szczeblinkami pionowymi wersja EN ISO płaskowniki 1500/1100/100/100/ Bariera u11a mostowa ze szczeblinkami pionowymi wersja EN ISO płaskowniki 2000/1200/100/50/ Bariera u11a mostowa ze szczeblinkami pionowymi wersja EN ISO płaskowniki 2000/1300/100/50/ Bariera u11a mostowa ze szczeblinkami pionowymi wersja EN ISO RAL płaskowniki 2000/1100/60/50/40 stopa 120x120x Bariera u11a mostowa ze szczeblinkami pionowymi wersja EN ISO RAL kształtowniki 1500/1100/60/50/40 stopa 120x120x Nazwa Długość Wysokość nad gruntem Rama Przeciąg Railling Zabezpieczenie Sposób montażu BARIERA u11a MOSTOWA PŁASKOWNIKOWA BARIERA u11a MOSTOWA PŁASKOWNIKOWA BARIERA u11a MOSTOWA PŁASKOWNIKOWA BARIERA u11a MOSTOWA PŁASKOWNIKOWA BARIERA u11a MOSTOWA PŁASKOWNIKOWA BARIERA u11a MOSTOWA PŁASKOWNIKOWA BARIERA u11a MOSTOWA PŁASKOWNIKOWA BARIERA u11a MOSTOWA PŁASKOWNIKOWA BARIERA u11a MOSTOWA KSZTAŁTOWNIKOWA BARIERA u11a MOSTOWA 1100 mm 1200 mm 1300 mm 1100 mm 1100 mm 1200 mm 1300 mm 1100 mm 1100 mm 1200 mm 1300 mm 1100 mm 1100 mm 1200 mm 1300 mm 1100 mm 1100 mm 100x12 mm 60x6 mm 100x12 mm 60x6 mm 100x12 mm 60x6 mm 100x12 mm 60x6 mm 100x12 mm 50x10 mm 50x4 mm 100x12 mm 50x10 mm 50x4 mm 100x12 mm 50x10 mm 50x4 mm 100x12 mm 50x10 mm 50x4 mm 50x10 mm 40x4 mm 50x10 mm 40x4 mm 50x10 mm 40x4 mm 50x10 mm 40x4 mm + RAL + RAL + RAL + RAL + RAL wbetonowanie wbetonowanie stopa 200x150x12 stopa 120x120x8 wbetonowanie wbetonowanie stopa 200x150x12 stopa 120x120x8 stopa 120x120x8 POLSKA

40 BARIERA MIĘDZYTOROWA PRĘTOWA TYP TRAMWAJOWY wysokiej jakości powłoka cynkowa skuteczna ochrona stali przed korozją łatwy w montażu bariera wbetonowywana w grunt i estetyczny wygląd wysoka staranność wykonania zastosowanie wygradzające torowisko Osadzenie słupka w fundamencie: za pomocą dospawanego płaskownika Rodzaje zaślepienia otworu słupka: wciskana zaślepka pvc metalowy kapturek nitowany zaspawanie rury POLSKA

41 Bariera międzytorowa prętowa typ tramwajowy Bariera międzytorowa prętowa tramwajowa wersja EN ISO 2000/1100/40/30/ Bariera międzytorowa prętowa tramwajowa wersja EN ISO 2000/1100/40/30/12 skręcana na płaskowniki 50x30x4mm Nazwa Długość Wysokość nad gruntem Słupek Rama Railling Zabezpieczenie Sposób montażu BARIERA TRAMWAJOWA 40X40x2 mm 30X30X3 mm ø 12 mm ocynk + RAL (opcja) skręcanie na pręt BARIERA TRAMWAJOWA 40X40x2 mm 30X30X3 mm ø 12 mm ocynk + RAL (opcja) skręcanie na płaskowniki 50x30x4 mm BARIERA TRAMWAJOWA wg ocynk + RAL (opcja) POLSKA

42 EKRANY PRZECIWBŁOTNE, OSŁONY PRZECIWBRYZGOWE, BARIERKI, TYP POZNAŃSKI, tzw. RAMKA wysokiej jakości powłoka cynkowa skuteczna ochrona stali przed korozją łatwy w montażu bariera wbetonowywana w grunt i estetyczny wygląd wysoka staranność wykonania zastosowanie zabezpieczenie pieszych przed wodą, błotem, błotem pośniegowym 2000 Osadzenie słupków w fundamencie: za pomocą dospawanego płaskownika 250 Kolory malowania proszkowego z palety RAL: 9003 FOLIA FOLIA FOLIA POLSKA

43 Ekrany przeciwbłotne, osłony przeciwbryzgowe, barierki typ poznański, tzw. ramka Ekran przeciwbłotny poliwęglan 4mm poznański wersja RAL 3000/1100/60/42/ Ekran przeciwbłotny poliwęglan 10mm poznański wersja RAL 2000/1100/60/42/ Ekran przeciwbłotny poliwęglan 4mm typ ramka wersja RAL 2000/1100/42/ Ekran przeciwbłotny poliwęglan 4mm 10 uchwytów typ trzepak wersja RAL 2000/1100/ Nazwa EKRAN PRZECIWBŁOTNY POZNAŃSKI EKRAN PRZECIWBŁOTNY POZNAŃSKI EKRAN PRZECIWBŁOTNY TYP RAMKA EKRAN PRZECIWBŁOTNY TYP RAMKA EKRAN PRZECIWBŁOTNY TYP TRZEPAK EKRAN PRZECIWBŁOTNY wg Długość 3000 mm 3000 mm Wysokość nad gruntem Słupek 60x60x1,5 mm 60x60x1,5 mm Rama 1 ø 42,4x2 mm ø 42,4x2 mm Rama 2 36x36x1 mm 36x36x1 mm Wypełnienie poliwęglan 4 mm poliwęglan 10 mm Zabezpieczenie Sposób montażu skręcanie na płaskowniki 50x30x4 mm skręcanie na płaskowniki 50x30x4 mm - ø 42,4x2 mm 36x36x1 mm poliwęglan 4 mm wbetonowanie - ø 42,4x2 mm 36x36x1 mm poliwęglan 10 mm wbetonowanie - przykręcane na - poliwęglan ø 60,3x2 mm 4 mm 10 uchwytów nakrętką zrywalną POLSKA

44 DZIAŁ PROJEKTOWY Wychodząc naprzeciw oczekiwaniom naszych klientów stworzyliśmy odrębny dział projektowy. Zajmujemy się projektowaniem urządzeń do zabezpieczenia pieszych i rowerzystów, takich jak różnego rodzaju bariery i słupki drogowe. Staranność i precyzja wykonania z wysokiej jakości materiałów daje gwarancję na lata. Nasze doświadczenie pomaga spełnić potrzeby nawet bardzo wymagających klientów. POLSKA

45 Wstępny szkic W tym bardzo ważnym punkcie tworzenia zamówienia, klient dostarcza szkic tego, co chce otrzymać. Bardzo istotne jest dokładne wykonanie i określenie wszystkich szczegółów produktu. Należy pamiętać, że to tu musimy znać dokładnie sprecyzowane wymagania klienta. POLSKA

46 B-B C-C C-C B-B B-B C-C Pozycja Nazwa Poręcz z rury stalowej Materiał 2 Poręcz z rury stalowej RO 40x2 RO 48,3x2 4 Wspornik poręczy PL 40x52x4 5 Rura łącząca poręcz RO 42,4x2,6 6 Rura łącząca poręcz RO 35x2 B-B C-C Tytuł Rysował Data Skala Numer rysunku 1:15 Wspornik poręczy, skala 1:3 B-B Połączenie rur poręczy, skala 1:2 1 Przekrój poprzeczny A-A pochylni st. Boronów peron nr C-C Połączenie rur poręczy, skala 1:2 Rysunek techniczny Rysunek techniczny tworzymy na podstawie wcześniej dostarczonego przez klienta szkicu,. Posiada on wszystkie wymiary i dane produktu. Przekrój podłużny przez pochylnię i dojście do peronu nr 2 st. Boronów RO 48,3x2 WYKOŃCZENIE: cynkowanie i malowanie proszkowe w kolorze RAL Słupek Wizualizacja zamówienia Na specjalne potrzeby klienta oprócz rysunku technicznego, tworzymy wizualizację zamówienia. Taka forma przedstawienia produktu, pozwala na zobrazowanie końcowego rezultatu zlecenia. POLSKA

47 Realizacja zlecenia Po zakończeniu procesu projektowego, przystępujemy do realizacji zamówienia. POLSKA

48 STALOWE BARIERY OCHRONNE I INNE URZĄDZENIA BEZPIECZEŃSTWA RUCHU DROGOWEGO Niniejszy katalog stanowi własność POLSKA i jest utworem w rozumieniu ustawy z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych (Dz. U. Nr 90, poz. 631). Żadna jego część nie może być rozpowszechniana lub kopiowana w jakikolwiek sposób (elektroniczny, mechaniczny lub inny) bez pisemnej zgody POLSKA. Informujemy, że publikowane na stronach niniejszego katalogu treści mają wyłącznie charakter informacyjny i nie stanowią oferty w rozumieniu przepisów prawa cywilnego. POLSKA dokłada starań, aby publikowane w katalogu treści były rzetelne i pomocne, jednakże nie ponosi żadnej odpowiedzialności za skutki działań podejmowanych w oparciu o te treści. POLSKA zastrzega sobie prawo do dokonywania zmian dotyczących produktów i ich parametrów określonych w niniejszym katalogu. Wszelkie kolory zaprezentowane w niniejszym katalogu mogą odbiegać od kolorów rzeczywistych i należy je traktować jedynie poglądowo. POLSKA
