SPIS ZAWARTOŚCI PROJEKTU BUDOWLANEGO BOISKA PIŁKARSKIEGO O NAWIERZCHNI Z TRAWY NATURALNEJ

Transkrypt

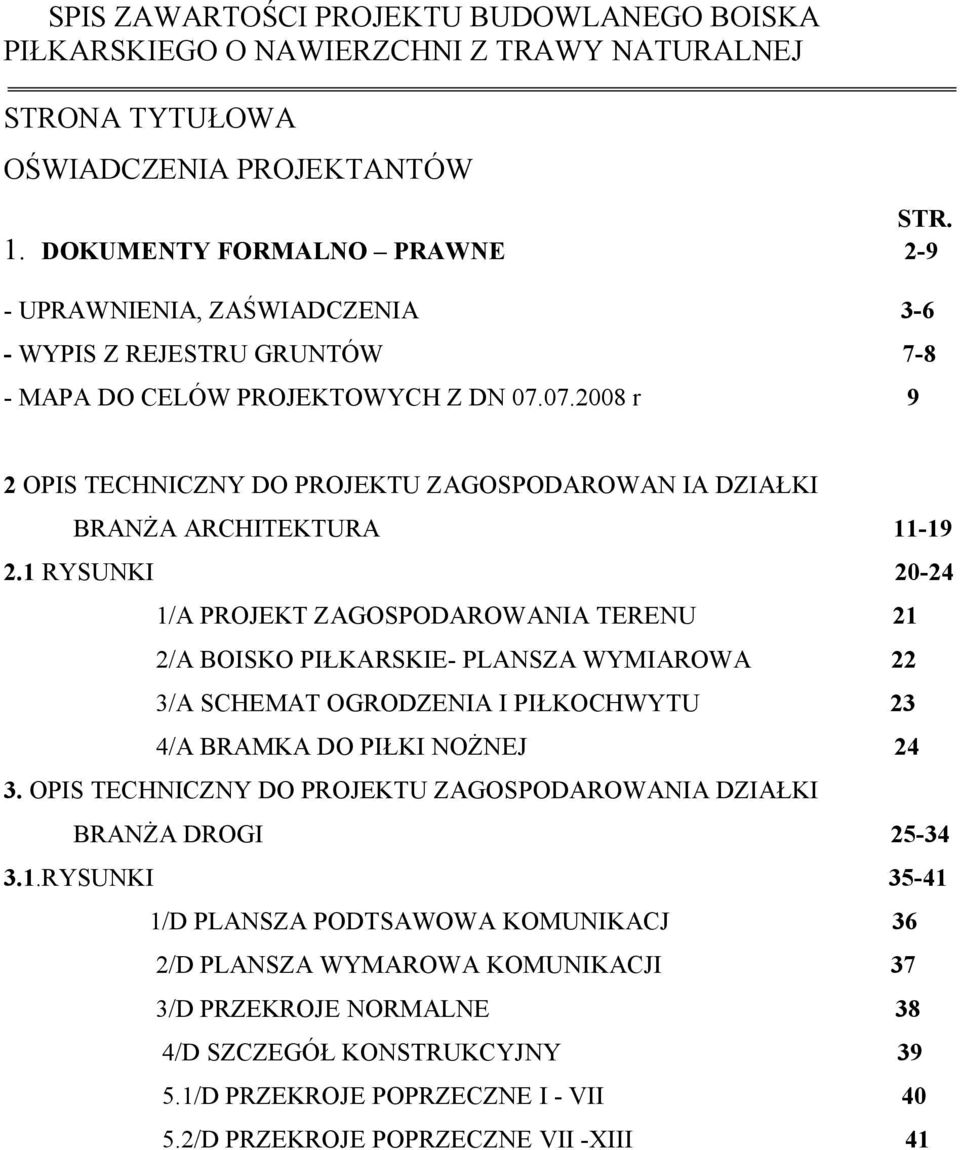

1 SPIS ZAWARTOŚCI PROJEKTU BUDOWLANEGO BOISKA PIŁKARSKIEGO O NAWIERZCHNI Z TRAWY NATURALNEJ STRONA TYTUŁOWA OŚWIADCZENIA PROJEKTANTÓW STR. 1. DOKUMENTY FORMALNO PRAWNE UPRAWNIENIA, ZAŚWIADCZENIA WYPIS Z REJESTRU GRUNTÓW MAPA DO CELÓW PROJEKTOWYCH Z DN r 9 2 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWAN IA DZIAŁKI BRANŻA ARCHITEKTURA RYSUNKI /A PROJEKT ZAGOSPODAROWANIA TERENU 21 2/A BOISKO PIŁKARSKIE- PLANSZA WYMIAROWA 22 3/A SCHEMAT OGRODZENIA I PIŁKOCHWYTU 23 4/A BRAMKA DO PIŁKI NOŻNEJ OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI BRANŻA DROGI RYSUNKI /D PLANSZA PODTSAWOWA KOMUNIKACJ 36 2/D PLANSZA WYMAROWA KOMUNIKACJI 37 3/D PRZEKROJE NORMALNE 38 4/D SZCZEGÓŁ KONSTRUKCYJNY /D PRZEKROJE POPRZECZNE I - VII /D PRZEKROJE POPRZECZNE VII -XIII 41

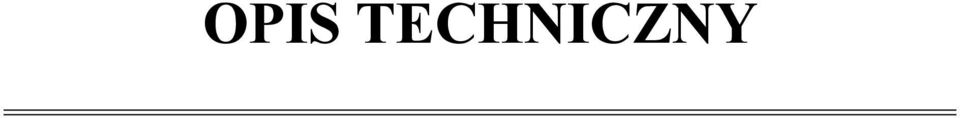

2 OPIS TECHNICZNY

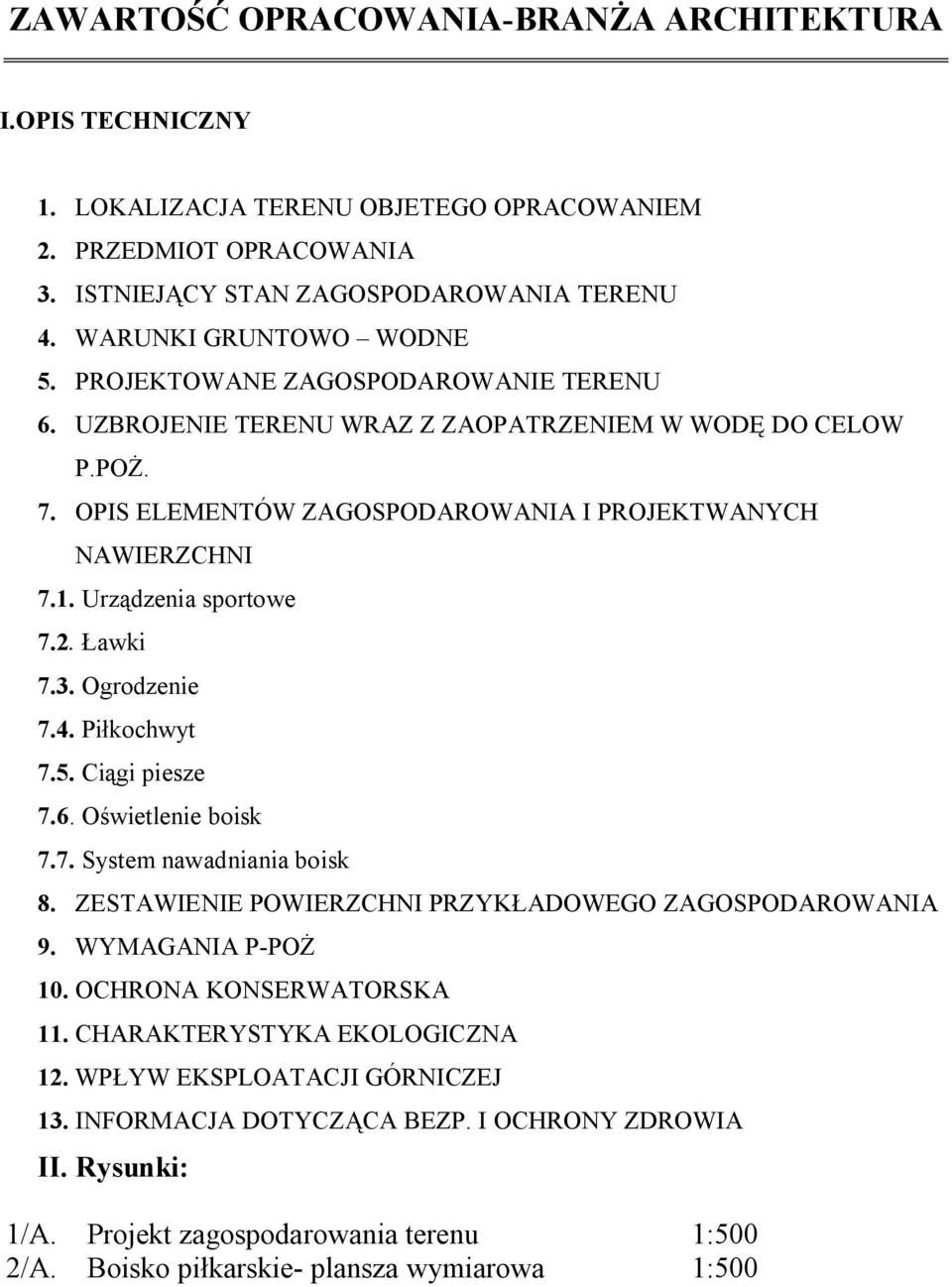

3 ZAWARTOŚĆ OPRACOWANIA-BRANŻA ARCHITEKTURA I.OPIS TECHNICZNY 1. LOKALIZACJA TERENU OBJETEGO OPRACOWANIEM 2. PRZEDMIOT OPRACOWANIA 3. ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU 4. WARUNKI GRUNTOWO WODNE 5. PROJEKTOWANE ZAGOSPODAROWANIE TERENU 6. UZBROJENIE TERENU WRAZ Z ZAOPATRZENIEM W WODĘ DO CELOW P.POŻ. 7. OPIS ELEMENTÓW ZAGOSPODAROWANIA I PROJEKTWANYCH NAWIERZCHNI 7.1. Urządzenia sportowe 7.2. Ławki 7.3. Ogrodzenie 7.4. Piłkochwyt 7.5. Ciągi piesze 7.6. Oświetlenie boisk 7.7. System nawadniania boisk 8. ZESTAWIENIE POWIERZCHNI PRZYKŁADOWEGO ZAGOSPODAROWANIA 9. WYMAGANIA P-POŻ 10. OCHRONA KONSERWATORSKA 11. CHARAKTERYSTYKA EKOLOGICZNA 12. WPŁYW EKSPLOATACJI GÓRNICZEJ 13. INFORMACJA DOTYCZĄCA BEZP. I OCHRONY ZDROWIA II. Rysunki: 1/A. Projekt zagospodarowania terenu 1:500 2/A. Boisko piłkarskie- plansza wymiarowa 1:500

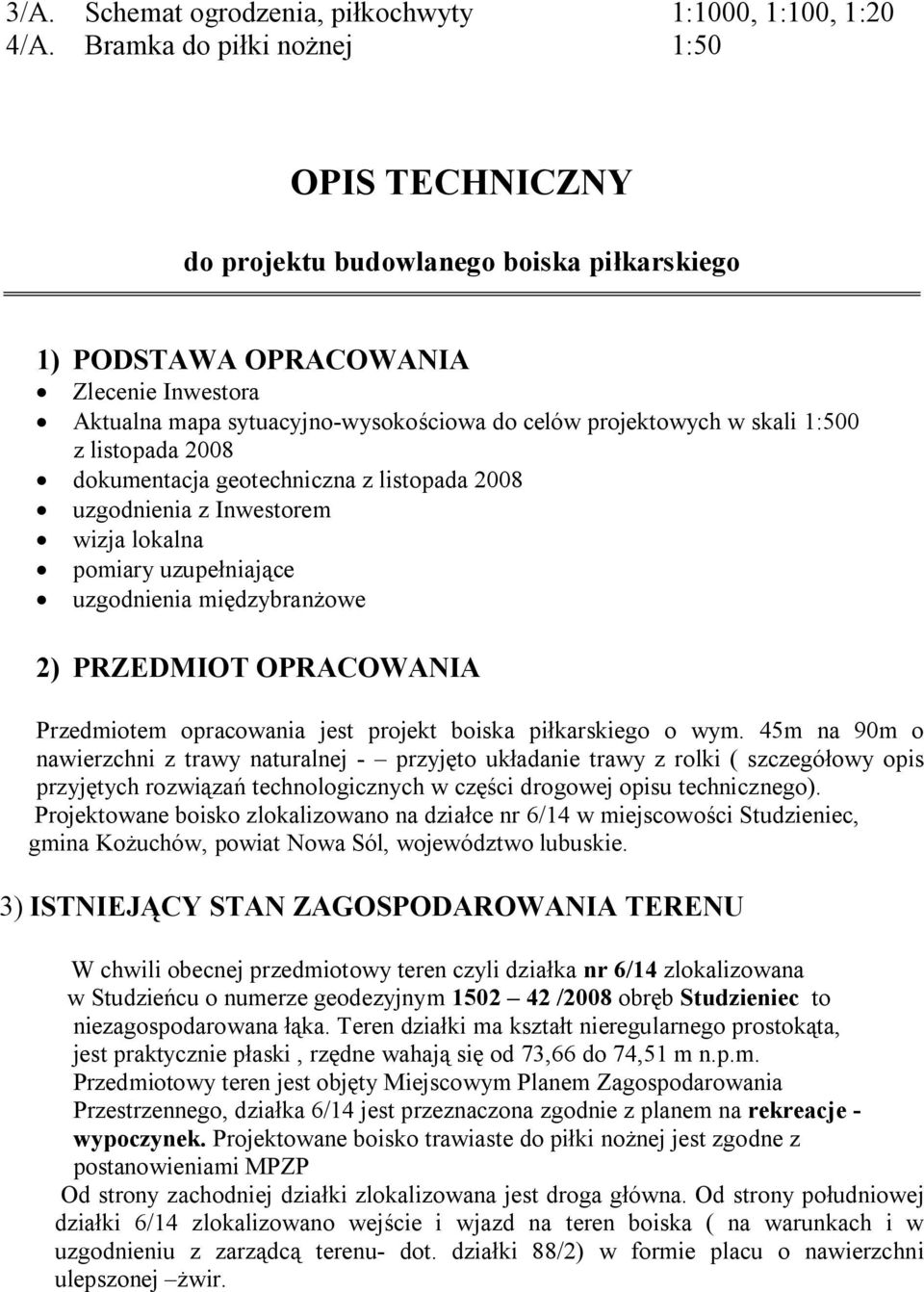

4 3/A. Schemat ogrodzenia, piłkochwyty 1:1000, 1:100, 1:20 4/A. Bramka do piłki nożnej 1:50 OPIS TECHNICZNY do projektu budowlanego boiska piłkarskiego 1) PODSTAWA OPRACOWANIA Zlecenie Inwestora Aktualna mapa sytuacyjno-wysokościowa do celów projektowych w skali 1:500 z listopada 2008 dokumentacja geotechniczna z listopada 2008 uzgodnienia z Inwestorem wizja lokalna pomiary uzupełniające uzgodnienia międzybranżowe 2) PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt boiska piłkarskiego o wym. 45m na 90m o nawierzchni z trawy naturalnej - przyjęto układanie trawy z rolki ( szczegółowy opis przyjętych rozwiązań technologicznych w części drogowej opisu technicznego). Projektowane boisko zlokalizowano na działce nr 6/14 w miejscowości Studzieniec, gmina Kożuchów, powiat Nowa Sól, województwo lubuskie. 3) ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU W chwili obecnej przedmiotowy teren czyli działka nr 6/14 zlokalizowana w Studzieńcu o numerze geodezyjnym /2008 obręb Studzieniec to niezagospodarowana łąka. Teren działki ma kształt nieregularnego prostokąta, jest praktycznie płaski, rzędne wahają się od 73,66 do 74,51 m n.p.m. Przedmiotowy teren jest objęty Miejscowym Planem Zagospodarowania Przestrzennego, działka 6/14 jest przeznaczona zgodnie z planem na rekreacje - wypoczynek. Projektowane boisko trawiaste do piłki nożnej jest zgodne z postanowieniami MPZP Od strony zachodniej działki zlokalizowana jest droga główna. Od strony południowej działki 6/14 zlokalizowano wejście i wjazd na teren boiska ( na warunkach i w uzgodnieniu z zarządcą terenu- dot. działki 88/2) w formie placu o nawierzchni ulepszonej żwir.

5 4) WARUNKI GRUNTOWO - WODNE 4.1. Budowa geologiczna i warunki hydrogeologiczne Budowę geologiczną rozpoznano do głęb. 3,0 m. Budowa jest prosta występują tu czwartorzędowe rzeczne piaski średnio i drobnoziarniste. Miejscami w stropie występuje niewielka warstwa gliny. Czwartorzędowa warstwa wodonośna zbudowana z piasków średnio i drobnoziarnistych posiada swobodne zwierciadło wody stabilizujące się w okresie badań na głębokości od 1,30 do 1,40 m p.p.t. t.j. wahania zwierciadła wody nie powinny przekraczać 0,3 m. Współczynnik filtracji obliczony wzorem USBSC wynosi: - dla piasków drobnoziarnistych k = 0, m/s, - dla piasków średnioziarnistych k = 0, m/s Warunki geotechniczne Wyróżniono 4 warstwy geotechniczne o parametrach: - warstwa I piaski średnioziarniste o I D =0,40; - warstwa I piaski średnioziarniste (nawodnione) o I D =0,40; - warstwa II gliny twardoplastyczne o I L =0,16; - warstwa III piaski drobnoziarniste o I D =0,40. 5) PROJEKTOWANE ZAGOSPODAROWNIE TERENU Na terenie działki nr 6/14 zaprojektowano boisko piłkarskie treningowe o nawierzchni z trawy naturalnej, bez oświetlenia i bez nawadniania, o wymiarach 90m długości oraz 45m szer Wzdłuż dłuższych boków boiska zaprojektowano pas boczny o szer 1,5 m nawierzchni również z trawy naturalnej, oraz pas tzw. dojścia na którym zlokalizowano ławeczki dla widzów o nawierzchni również z trawy naturalnej. Przy boisku zlokalizowano również typowy obiekt zaplecza socjalno szatniowego objęty odrębnym opracowaniem i odrębnymi procedurami; przyjęto tutaj typowy obiekt firmy metalplast, kontenerowy stosowany i wykorzystywany przy boiskach typu Orlik. Przy lokalizacji wyżej wymienionego obiektu wzięto w szczególności pod uwagę istniejące zadrzewienie terenu, lokalizacja nie powoduje kolizji z istniejącymi drzewami. W przypadku projektowanego boiska mamy do czynienia z gruntami przepuszczalnymi, zaprojektowane pochylenie boiska typu kopertowego pozwoli na odprowadzenie wód opadowych powierzchniowo. 6) UZBROJENIE TERENU WRAZ Z ZAOPATRZEŻENIEM W WODĘ DO CELÓW P.POŻ. Projektowany zakres robót budowlanych związanych z budową boiska o nawierzchni z trawy naturalnej nie przewiduje potrzeby uzbrojenia terenu, boisko nie będzie oświetlone, oraz nawadniane. Projekt infrastruktury technicznej potrzebnej do funkcjonowania zaplecza socjalnego będzie objęty ( wraz z zapleczem socjalnym)odrębnymi procedurami i odrębnym

6 opracowaniem. 7) OPIS ELEMENTÓW ZAGOSPODAROWANIA I PROJEKTOWANYCH NAWIERZCHNI 7.1. Urządzenia sportowe Boisko piłkarskie o jednolitej nawierzchni trawiastej, z pasem bocznym o szerokości 1,5 m i 3,0 m do 5,0m o wymiarach pola do gry 45m na 90m wyposażone w dwie bramki typowe mocowane na stale do podłoża o wym. w świetle 2,44 x 7,32 m. Powierzchnia boiska 4050,0 m 2. Powierzchnia pasa bocznego ~ 750m 2. Nawierzchnia boiska- Przyjęto trawę naturalną układaną z rolki. Trawnik należy układać natychmiast po przywiezieniu na miejsce. Jeżeli istnieje obawa, że nie uda się rozłożyć wszystkich rolek w ciągu jednego dnia należy je rozwinąć i obficie podlać (szczegółowy opis projektowanych nawierzchni wraz z przekrojami znajduje się w opisie technicznym branży drogowej) 7.2. Ławki Wzdłuż linii podłużnej boiska do piłki nożnej w odległości ok 1,5m od pasa bocznego zgodnie z wymogami UEFA usytuowano dwie ławki dla zawodników rezerwowych każda z miejscami na min.13 zawodników, ewentualnie ławki dla kibiców projektuje się łącznie na 50 miejsc w jednym rzędzie po 25 miejsc w jednym ciągu. Z placyku z ławkami dla kibiców (50 miejsc siedzących) szer. wyjścia na teren otwarty wynosi 2,5m Ogrodzenie Wzdłuż obu dłuższych boków boiska piłkarskiego zaprojektowano ogrodzenie z siatki ocynkowanej powlekanej polietylenem mrozoodpornym o gr. drutu 3,8mm (po powleczeniu) o oczkach 50x50mm, na słupkach stalowych Ø 50 co 2,50m, wysokości ponad terenem 3,00m. Fundamenty pod słupki z betonu B20 na podlewce z chudego betonu gr.10cm. Zaprojektowano ogrodzenie wys. 3,0m o łącznej długości ~ 349,5 m w tym: 1 brama szer 3,50m wys. 2,0m 1 furtka szer. 1,10 m wys Piłkochwyty Charakterystyczne dane piłkochwytu: Ogrodzenie stanowi siatka ocynkowana gr. 3,2mm na słupkach stalowych Ø 100/5 co 4,0 5,0m, wpuszczonych w fundamenty min. 60cm, wysokości ponad terenem

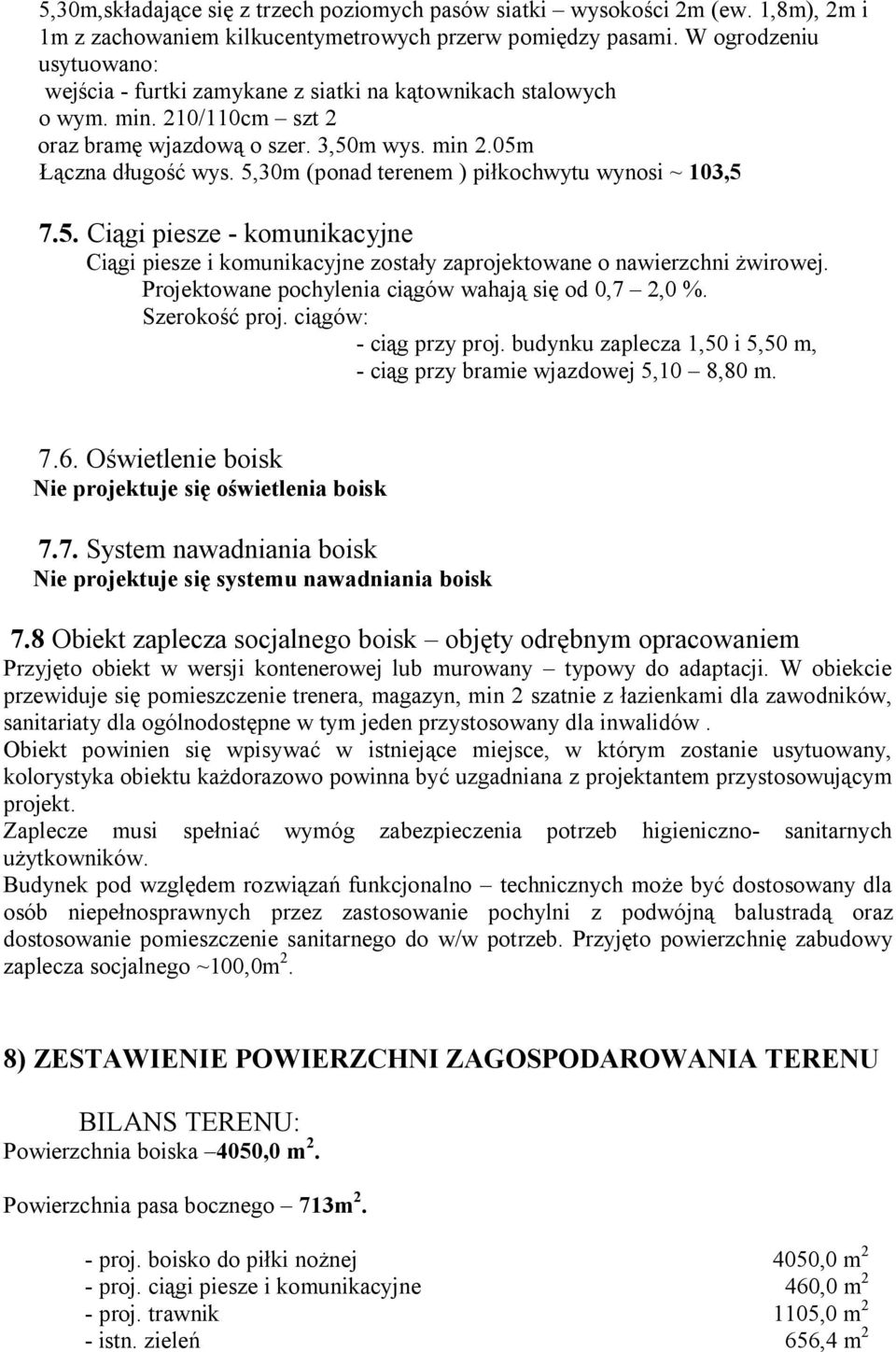

7 5,30m,składające się z trzech poziomych pasów siatki wysokości 2m (ew. 1,8m), 2m i 1m z zachowaniem kilkucentymetrowych przerw pomiędzy pasami. W ogrodzeniu usytuowano: wejścia - furtki zamykane z siatki na kątownikach stalowych o wym. min. 210/110cm szt 2 oraz bramę wjazdową o szer. 3,50m wys. min 2.05m Łączna długość wys. 5,30m (ponad terenem ) piłkochwytu wynosi ~ 103, Ciągi piesze - komunikacyjne Ciągi piesze i komunikacyjne zostały zaprojektowane o nawierzchni żwirowej. Projektowane pochylenia ciągów wahają się od 0,7 2,0 %. Szerokość proj. ciągów: - ciąg przy proj. budynku zaplecza 1,50 i 5,50 m, - ciąg przy bramie wjazdowej 5,10 8,80 m Oświetlenie boisk Nie projektuje się oświetlenia boisk 7.7. System nawadniania boisk Nie projektuje się systemu nawadniania boisk 7.8 Obiekt zaplecza socjalnego boisk objęty odrębnym opracowaniem Przyjęto obiekt w wersji kontenerowej lub murowany typowy do adaptacji. W obiekcie przewiduje się pomieszczenie trenera, magazyn, min 2 szatnie z łazienkami dla zawodników, sanitariaty dla ogólnodostępne w tym jeden przystosowany dla inwalidów. Obiekt powinien się wpisywać w istniejące miejsce, w którym zostanie usytuowany, kolorystyka obiektu każdorazowo powinna być uzgadniana z projektantem przystosowującym projekt. Zaplecze musi spełniać wymóg zabezpieczenia potrzeb higieniczno- sanitarnych użytkowników. Budynek pod względem rozwiązań funkcjonalno technicznych może być dostosowany dla osób niepełnosprawnych przez zastosowanie pochylni z podwójną balustradą oraz dostosowanie pomieszczenie sanitarnego do w/w potrzeb. Przyjęto powierzchnię zabudowy zaplecza socjalnego ~100,0m 2. 8) ZESTAWIENIE POWIERZCHNI ZAGOSPODAROWANIA TERENU BILANS TERENU: Powierzchnia boiska 4050,0 m 2. Powierzchnia pasa bocznego 713m 2. - proj. boisko do piłki nożnej 4050,0 m 2 - proj. ciągi piesze i komunikacyjne 460,0 m 2 - proj. trawnik 1105,0 m 2 - istn. zieleń 656,4 m 2

8 Łączna powierzchnia terenu działki numer 6/14 0,64ha S 6271,4 m 2 9) WYMAGANIA P.POŻ Na boisku przy optymalnym wykorzystaniu będzie przebywać ok. 35 osób, w tym max. 22 grających. Zaprojektowano dwa wyjścia ewakuacyjne zlokalizowane w piłkochwycie i w narożniku ogrodzenia, łączna szerokość wyjść w świetle wynosi 2,2m. Ławki dla zawodników zaprojektowano łącznie na max 30miejsc, ewentualne ławki dla kibiców projektuje się łącznie na 50 miejsc w jednym rzędzie po 25 miejsc w jednym ciągu. Rozwiązania zastosowane w projekcie są zgodne z wymaganiami p.poż. 10) OCHRONA KONSERWATORSKA Zakłada się że, działka, na której zlokalizowany jest obiekt nie jest wpisana do rejestru zabytków i nie podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. 11) CHARAKTERYSTYKA EKOLOGICZNA Przyjęte w projekcie rozwiązania przestrzenne i techniczne nie wpływają ujemnie na środowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane oraz są zgodne z obowiązującymi przepisami i Polskimi Normami. Projektowany obiekt- boisko piłkarskie o nawierzchni trawiastej nie ma negatywnego wpływu na środowisko przyrodnicze. Sposób doprowadzenia mediów do budynku ( objętego odrębnym opracowaniem ) objęty odrębnym opracowaniem wg odrębnym warunków technicznych przyłączy 12) WPŁYW EKSPLOATACJI GÓRNICZEJ Teren objęty opracowaniem nie podlega wpływom eksploatacji górniczej. 13) INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Zakres robót: Roboty związane z budowa boiska piłkarskiego obejmują: roboty ziemne, wykopy na głębokości 50 cm roboty związane ze stabilizacją podłoża roboty związane z układaniem nawierzchni trawiastych roboty związane z budową ogrodzenia, piłkochwytu

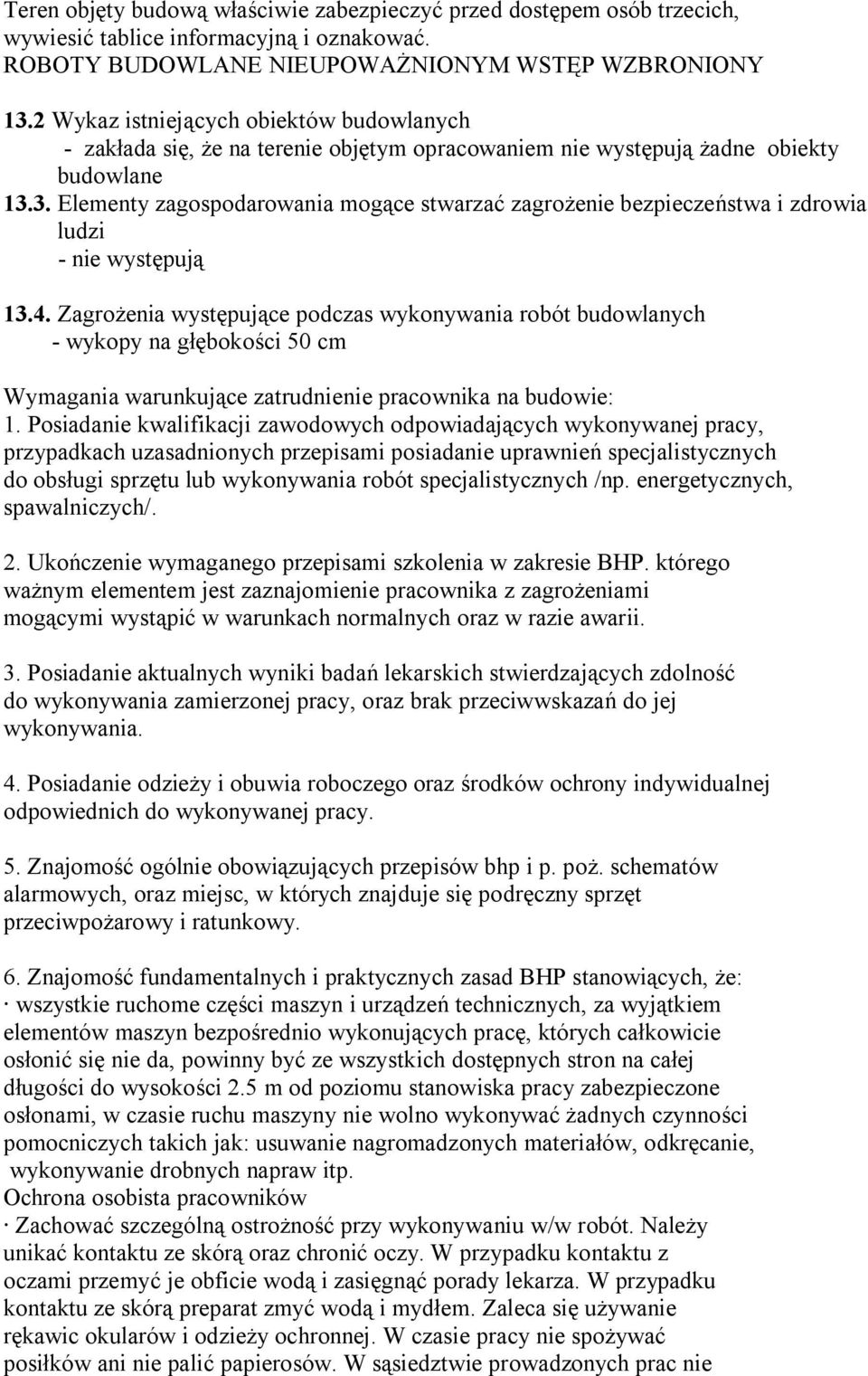

9 Teren objęty budową właściwie zabezpieczyć przed dostępem osób trzecich, wywiesić tablice informacyjną i oznakować. ROBOTY BUDOWLANE NIEUPOWAŻNIONYM WSTĘP WZBRONIONY 13.2 Wykaz istniejących obiektów budowlanych - zakłada się, że na terenie objętym opracowaniem nie występują żadne obiekty budowlane Elementy zagospodarowania mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi - nie występują Zagrożenia występujące podczas wykonywania robót budowlanych - wykopy na głębokości 50 cm Wymagania warunkujące zatrudnienie pracownika na budowie: 1. Posiadanie kwalifikacji zawodowych odpowiadających wykonywanej pracy, przypadkach uzasadnionych przepisami posiadanie uprawnień specjalistycznych do obsługi sprzętu lub wykonywania robót specjalistycznych /np. energetycznych, spawalniczych/. 2. Ukończenie wymaganego przepisami szkolenia w zakresie BHP. którego ważnym elementem jest zaznajomienie pracownika z zagrożeniami mogącymi wystąpić w warunkach normalnych oraz w razie awarii. 3. Posiadanie aktualnych wyniki badań lekarskich stwierdzających zdolność do wykonywania zamierzonej pracy, oraz brak przeciwwskazań do jej wykonywania. 4. Posiadanie odzieży i obuwia roboczego oraz środków ochrony indywidualnej odpowiednich do wykonywanej pracy. 5. Znajomość ogólnie obowiązujących przepisów bhp i p. poż. schematów alarmowych, oraz miejsc, w których znajduje się podręczny sprzęt przeciwpożarowy i ratunkowy. 6. Znajomość fundamentalnych i praktycznych zasad BHP stanowiących, że: wszystkie ruchome części maszyn i urządzeń technicznych, za wyjątkiem elementów maszyn bezpośrednio wykonujących pracę, których całkowicie osłonić się nie da, powinny być ze wszystkich dostępnych stron na całej długości do wysokości 2.5 m od poziomu stanowiska pracy zabezpieczone osłonami, w czasie ruchu maszyny nie wolno wykonywać żadnych czynności pomocniczych takich jak: usuwanie nagromadzonych materiałów, odkręcanie, wykonywanie drobnych napraw itp. Ochrona osobista pracowników Zachować szczególną ostrożność przy wykonywaniu w/w robót. Należy unikać kontaktu ze skórą oraz chronić oczy. W przypadku kontaktu z oczami przemyć je obficie wodą i zasięgnąć porady lekarza. W przypadku kontaktu ze skórą preparat zmyć wodą i mydłem. Zaleca się używanie rękawic okularów i odzieży ochronnej. W czasie pracy nie spożywać posiłków ani nie palić papierosów. W sąsiedztwie prowadzonych prac nie

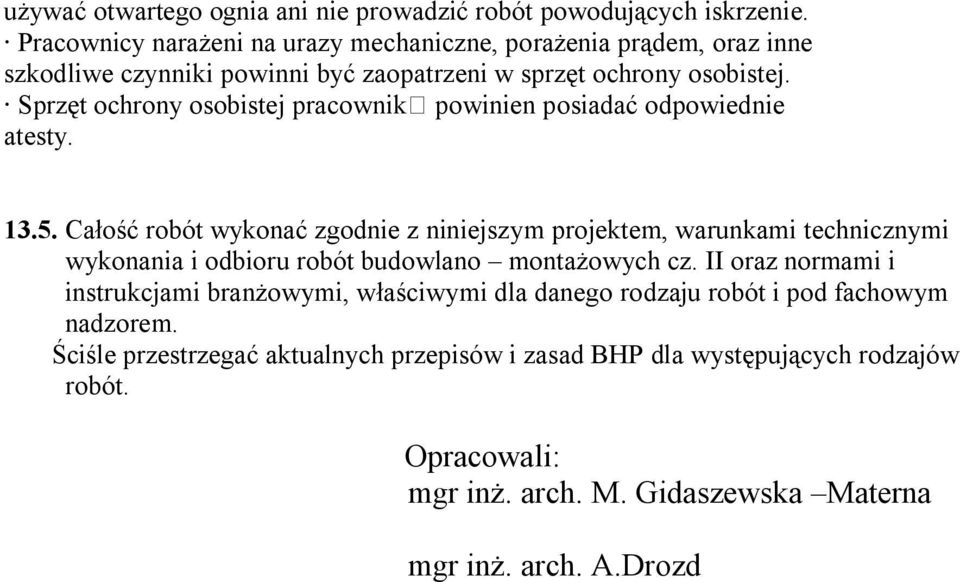

10 używać otwartego ognia ani nie prowadzić robót powodujących iskrzenie. Pracownicy narażeni na urazy mechaniczne, porażenia prądem, oraz inne szkodliwe czynniki powinni być zaopatrzeni w sprzęt ochrony osobistej. Sprzęt ochrony osobistej pracownik powinien posiadać odpowiednie atesty Całość robót wykonać zgodnie z niniejszym projektem, warunkami technicznymi wykonania i odbioru robót budowlano montażowych cz. II oraz normami i instrukcjami branżowymi, właściwymi dla danego rodzaju robót i pod fachowym nadzorem. Ściśle przestrzegać aktualnych przepisów i zasad BHP dla występujących rodzajów robót. Opracowali: mgr inż. arch. M. Gidaszewska Materna mgr inż. arch. A.Drozd
