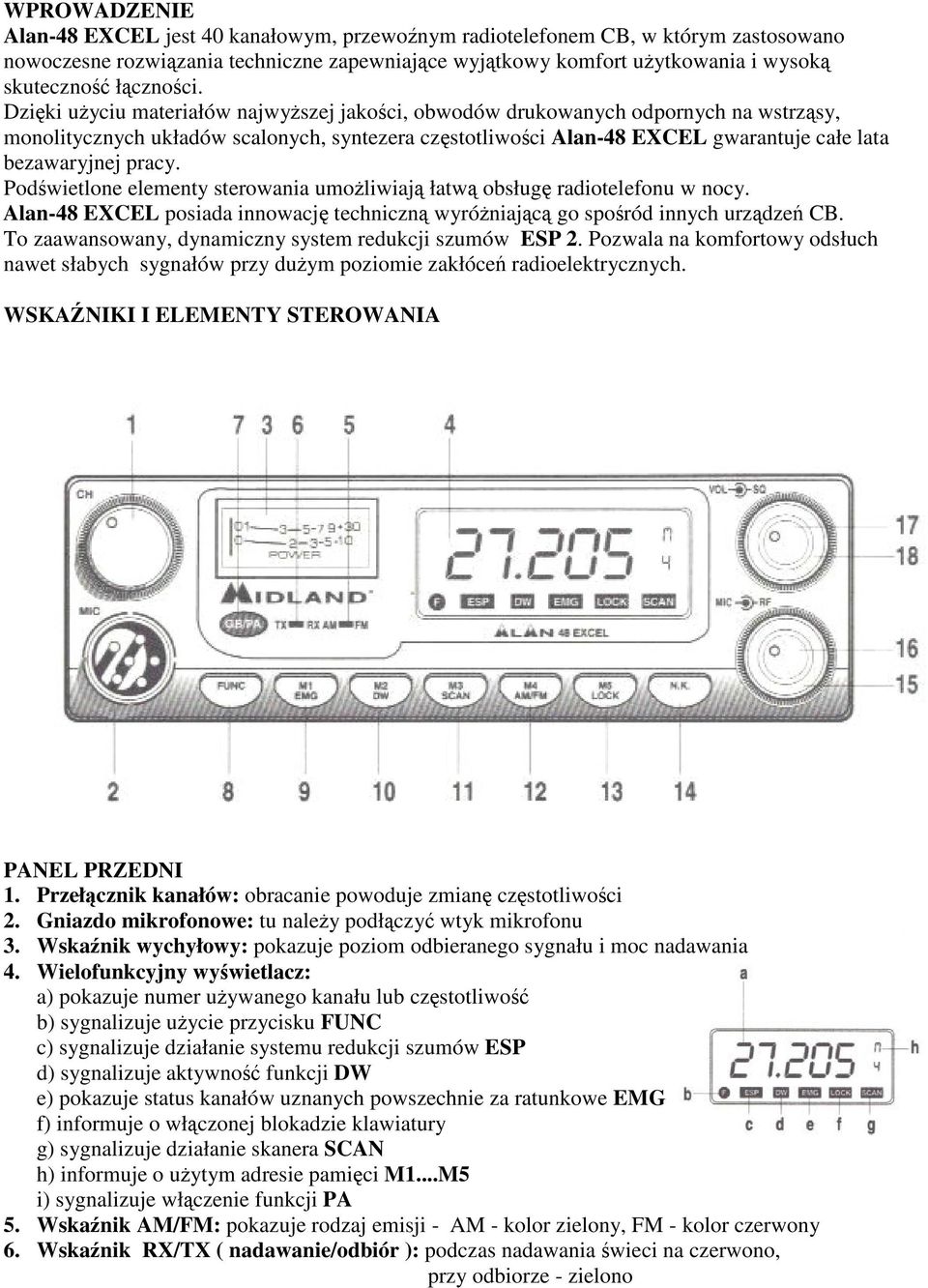

1 WPROWADZENIE Alan-48 EXCEL jest 40 kanałowym, przewonym radiotelefonem CB, w którym zastosowano nowoczesne rozwizania techniczne zapewniajce wyjtkowy komfort uytkowania i wysok skuteczno łcznoci. Dziki uyciu materiałów najwyszej jakoci, obwodów drukowanych odpornych na wstrzsy, monolitycznych układów scalonych, syntezera czstotliwoci Alan-48 EXCEL gwarantuje całe lata bezawaryjnej pracy. Podwietlone elementy sterowania umoliwiaj łatw obsług radiotelefonu w nocy. Alan-48 EXCEL posiada innowacj techniczn wyróniajc go sporód innych urzdze CB. To zaawansowany, dynamiczny system redukcji szumów ESP 2. Pozwala na komfortowy odsłuch nawet słabych sygnałów przy duym poziomie zakłóce radioelektrycznych. WSKANIKI I ELEMENTY STEROWANIA PANEL PRZEDNI 1. Przełcznik kanałów: obracanie powoduje zmian czstotliwoci 2. Gniazdo mikrofonowe: tu naley podłczy wtyk mikrofonu 3. Wskanik wychyłowy: pokazuje poziom odbieranego sygnału i moc nadawania 4. Wielofunkcyjny wywietlacz: a) pokazuje numer uywanego kanału lub czstotliwo b) sygnalizuje uycie przycisku FUNC c) sygnalizuje działanie systemu redukcji szumów ESP d) sygnalizuje aktywno funkcji DW e) pokazuje status kanałów uznanych powszechnie za ratunkowe EMG f) informuje o włczonej blokadzie klawiatury g) sygnalizuje działanie skanera SCAN h) informuje o uytym adresie pamici M1...M5 i) sygnalizuje włczenie funkcji PA 5. Wskanik AM/FM: pokazuje rodzaj emisji - AM - kolor zielony, FM - kolor czerwony 6. Wskanik RX/TX ( nadawanie/odbiór ): podczas nadawania wieci na czerwono, przy odbiorze - zielono

Podwietlone elementy sterowania umoliwiaj łatw obsług radiotelefonu w nocy. Alan-48 EXCEL posiada innowacj techniczn wyróniajc go sporód innych urzdze CB.

2 7. Przycisk CB/PA : wcinicie powoduje, e radiotelefon działa jak wzmacniacz akustyczny, jeeli jest połczony z głonikiem zewntrznym PA; pokrtło MIC reguluje wtedy poziom wzmocnienia; funkcje radiowe s nieaktywne 8. Przycisk FUNC: wcinicie umoliwia skorzystanie z funkcji pamici uaktywnianej jednym z podwójnie oznaczonych przycisków M1...M5; wcinicie i przytrzymanie przez około 3 sek. zamienia wywietlany numer kanału na czstotliwo. Przyciski M1...M5 daj moliwo zapamitania i szybkiego przełczania piciu wybranych kanałów. Procedura zapamitywania wyglda nastpujco: a) wybierz kanał b) nacinij przycisk FUNC; na wywietlaczu pojawi si litera F c) wcinij i przytrzymaj około 3 sek. jeden z przycisków M1...M5; rozlegnie si dwik potwierdzenia a wywietlacz pokae numer wybranego adresu pamici W ten sam sposób mona zapamita cztery pozostałe kanały. Dla szybkiego przywołania zapamitanego kanału wcinij przycisk FUNC, a potem wybrany przycisk M1...M5 9. Przycisk EMG-M1: pozwala przechowa wybrany kanał w pierwszej pamici ( po uprzednim wciniciu FUNC ) i włczy jeden z dwóch kanałów ratunkowych 9 i 19. Trzecie wcinicie powoduje powrót do wczeniej uywanej czstotliwoci. 10. Przycisk DW-M2: pozwala przechowa wybrany kanał w drugiej pamici ( po uprzednim wciniciu FUNC ) i uaktywnia funkcj podwójnego nasłuchu DW. Umoliwia ona na monitorowanie dwóch kanałów w tym samym czasie. Radiotelefon pozostaje na jednym kanale do momentu a na drugim pojawi si sygnał. Wtedy odbiornik automatycznie przełcza si i pozostaje na czstotliwoci jeszcze 5 sek. po zakoczonym odbiorze transmisji, po czym powraca do trybu monitorowania. a) wybierz kanał, który ma by monitorowany b) wcinij i przytrzymaj przycisk DW-M2; rozlegnie si dwik potwierdzenia, a na wywietlaczu zacznie pulsowa znak DW c) wybierz drugi kanał d) Wcinij i przytrzymaj przycisk DW-M2; rozlegnie si dwik potwierdzenia, a znak DW pojawi si na stałe. 11. Przycisk SCAN-M3: pozwala przechowa wybrany kanał w trzeciej pamici ( po uprzednim wciniciu FUNC ) i uruchomi skaner. Skaner automatycznie przeglda kanały w poszukiwaniu radiowej aktywnoci. a) przekrcaj pokrtło blokady szumów zgodnie z ruchem wskazówek zegara a do momentu gdy szumy tła stan si niesłyszalne. b) nacinij przycisk SCAN-M3; na wywietlaczu pojawi si znak SCAN Skaner zatrzyma si gdy znajdzie sygnał mocniejszy od poziomu blokady szumów. Funkcj wyłcza si tym samym przyciskiem lub zmieniajc kanał albo wciskajc nadawanie. 12. Przycisk AM/FM-M4: pozwala przechowa wybrany kanał w czwartej pamici ( po uprzednim wciniciu FUNC ) i wybra rodzaj emisji. 13. Przycisk Lock-M5: pozwala przechowa wybrany kanał w pitej pamici ( po uprzednim wciniciu FUNC ) i zablokowa działanie wszystkich pozostałych elementów sterowania radiotelefonem 14. Przycisk N.K.: włcza dynamiczny system redukcji zakłóce 15. Pokrtło MIC: reguluje poziom wzmocnienia mikrofonu 16. Pokrtło RF: reguluje czuło odbiornika 17. Pokrtło VOL: włcza/wyłcza radiotelefon i reguluje sił głosu 18. Pokrtło SQ: reguluje poziom blokady szumów. Prawidłowe ustawienie polega na powolnym przekrcaniu pokrtła z lewego skrajnego połoenia zgodnie z ruchem wskazówek zegara do

zamienia wywietlany numer kanału na czstotliwo. Przyciski M1...M5 daj moliwo zapamitania i szybkiego przełczania piciu wybranych kanałów.

3 momentu a szumy tła przestan by słyszalne. Dalsze przekrcanie spowoduje e słabe sygnały od dalszych korespondentów nie bd odbierane. PANEL TYLNY 19. Gniazdo antenowe 20. Gniazdo zewntrznego S-metru 21. Gniazdo głonika ( tuby ) PA 22. Gniazdo zewntrznego głonika 23. Kabel zasilania MIKROFON 1. Przycisk nadawania 2. Przyciski zmiany kanałów 3. Wtyk mikrofonowy 6 pin

PANEL TYLNY 19. Gniazdo antenowe 20. Gniazdo zewntrznego S-metru 21.

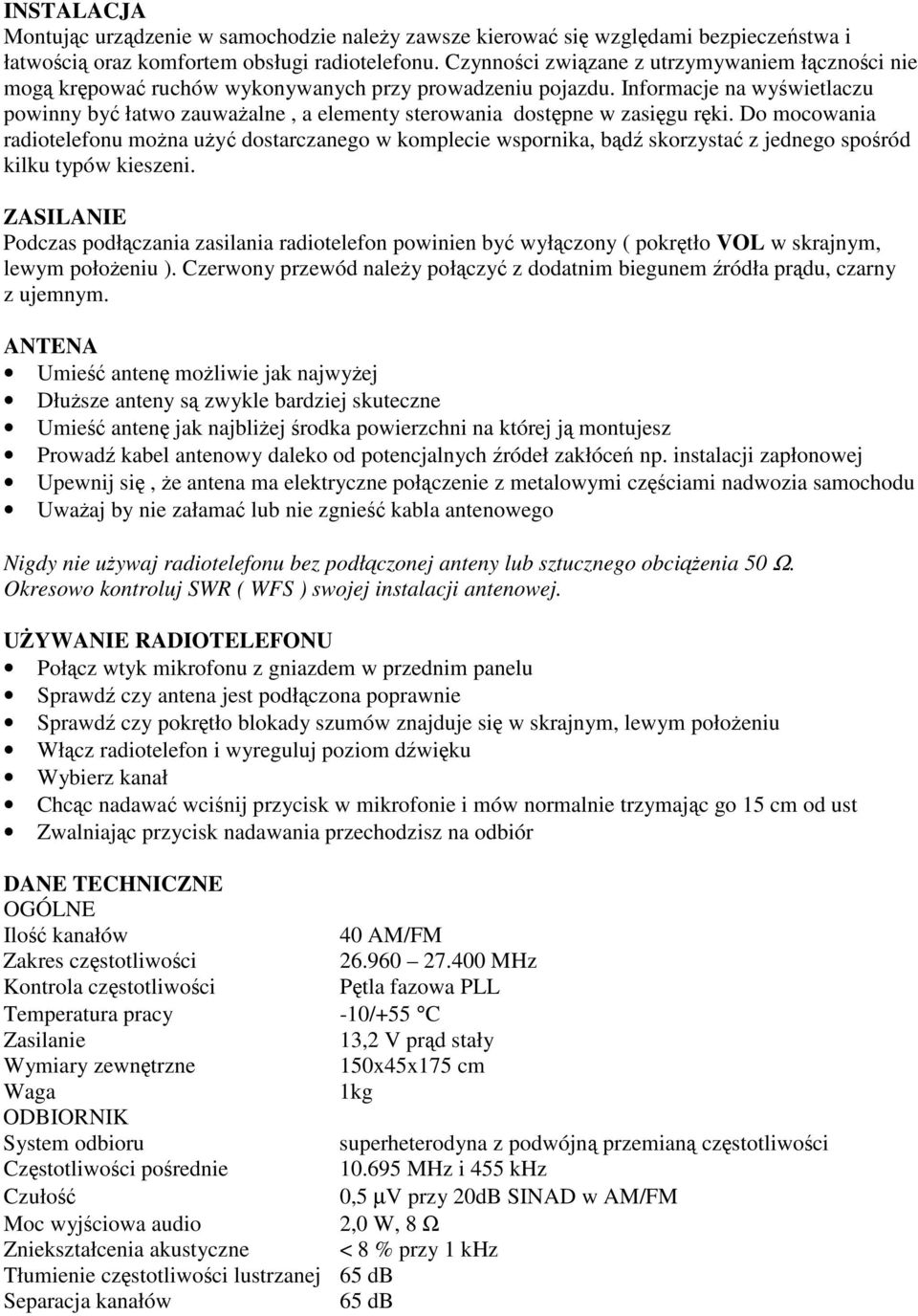

4 INSTALACJA Montujc urzdzenie w samochodzie naley zawsze kierowa si wzgldami bezpieczestwa i łatwoci oraz komfortem obsługi radiotelefonu. Czynnoci zwizane z utrzymywaniem łcznoci nie mog krpowa ruchów wykonywanych przy prowadzeniu pojazdu. Informacje na wywietlaczu powinny by łatwo zauwaalne, a elementy sterowania dostpne w zasigu rki. Do mocowania radiotelefonu mona uy dostarczanego w komplecie wspornika, bd skorzysta z jednego sporód kilku typów kieszeni. ZASILANIE Podczas podłczania zasilania radiotelefon powinien by wyłczony ( pokrtło VOL w skrajnym, lewym połoeniu ). Czerwony przewód naley połczy z dodatnim biegunem ródła prdu, czarny z ujemnym. ANTENA Umie anten moliwie jak najwyej Dłusze anteny s zwykle bardziej skuteczne Umie anten jak najbliej rodka powierzchni na której j montujesz Prowad kabel antenowy daleko od potencjalnych ródeł zakłóce np. instalacji zapłonowej Upewnij si, e antena ma elektryczne połczenie z metalowymi czciami nadwozia samochodu Uwaaj by nie załama lub nie zgnie kabla antenowego Nigdy nie uywaj radiotelefonu bez podłczonej anteny lub sztucznego obcienia 50 Ω. Okresowo kontroluj SWR ( WFS ) swojej instalacji antenowej. UYWANIE RADIOTELEFONU Połcz wtyk mikrofonu z gniazdem w przednim panelu Sprawd czy antena jest podłczona poprawnie Sprawd czy pokrtło blokady szumów znajduje si w skrajnym, lewym połoeniu Włcz radiotelefon i wyreguluj poziom dwiku Wybierz kanał Chcc nadawa wcinij przycisk w mikrofonie i mów normalnie trzymajc go 15 cm od ust Zwalniajc przycisk nadawania przechodzisz na odbiór DANE TECHNICZNE OGÓLNE Ilo kanałów 40 AM/FM Zakres czstotliwoci MHz Kontrola czstotliwoci Ptla fazowa PLL Temperatura pracy -10/+55 C Zasilanie 13,2 V prd stały Wymiary zewntrzne 150x45x175 cm Waga 1kg ODBIORNIK System odbioru superheterodyna z podwójn przemian czstotliwoci Czstotliwoci porednie MHz i 455 khz Czuło 0,5 µv przy 20dB SINAD w AM/FM Moc wyjciowa audio 2,0 W, 8 Ω Zniekształcenia akustyczne < 8 % przy 1 khz Tłumienie czstotliwoci lustrzanej 65 db Separacja kanałów 65 db

Do mocowania radiotelefonu mona uy dostarczanego w komplecie wspornika, bd skorzysta z jednego sporód kilku typów kieszeni.

5 Odstp sygnał/szum Pobór prdu przy odbiorze NADAJNIK Moc wyjciowa Mudulacja Pasmo przenoszenia Impedancja wyjciowa Odstp sygnał/szum Pobór prdu 45 db 450 ma 4 W FM: 1.8 khz ± 0.2 khz AM: 85% do 95% 500 Hz 3 khz 50 Ω min 40 db 1300mA bez modulacji Producent zastrzega moliwo zmian

Pobór prdu 45 db 450 ma 4 W FM: 1.8 khz ± 0.
