Produkty Średniego Napięcia UniSec Instrukcja obsługi i konserwacji

Wielkość: px
Rozpocząć pokaz od strony:

Download "Produkty Średniego Napięcia UniSec Instrukcja obsługi i konserwacji"

Transkrypt

1 Produkty Średniego Napięcia UniSec Instrukcja obsługi i konserwacji Bezpieczeństwo 3 Dla Twego bezpieczeństwa! 3 Kwalifikacje personelu 3 Istotne komunikaty 3 Skontaktuj się z nami! 3 1. Wprowadzenie Uwagi ogólne Instrukcja obsługi i konserwacji Normy i przepisy Warunki pracy 4 2. Dane techniczne Parametry elektryczne Klasyfikacja IAC 5 3. Budowa Budowa rozdzielnicy Budowa pól rozdzielczych i ich wyposażenie Osłony i przegrody Podstawowe blokady 8 4. Eksploatacja rozdzielnicy Uwagi dotyczące bezpieczeństwa pracy Przejęcie do eksploatacji Czynności łączeniowe Otwieranie drzwi i pokryw System wskazywania obecności napięcia Urządzenia monitorujące ciśnienie gazu Napęd silnikowy rozłącznika GSec Naprawa i konserwacja Uwagi ogólne Okresy wykonywania inspekcji, konserwacji i napraw Inspekcja Konserwacja Naprawy Wymiana aparatów Części zamienne, materiały pomocnicze i konserwacyjne Wykrywanie i usuwanie usterek Recykling Uwagi ogólne Surowce 49 A. Momenty dokręcania stalowych wkrętów, śrub oraz nakrętek 50

2 2 UniSec instrukcja obsługi i konserwacji

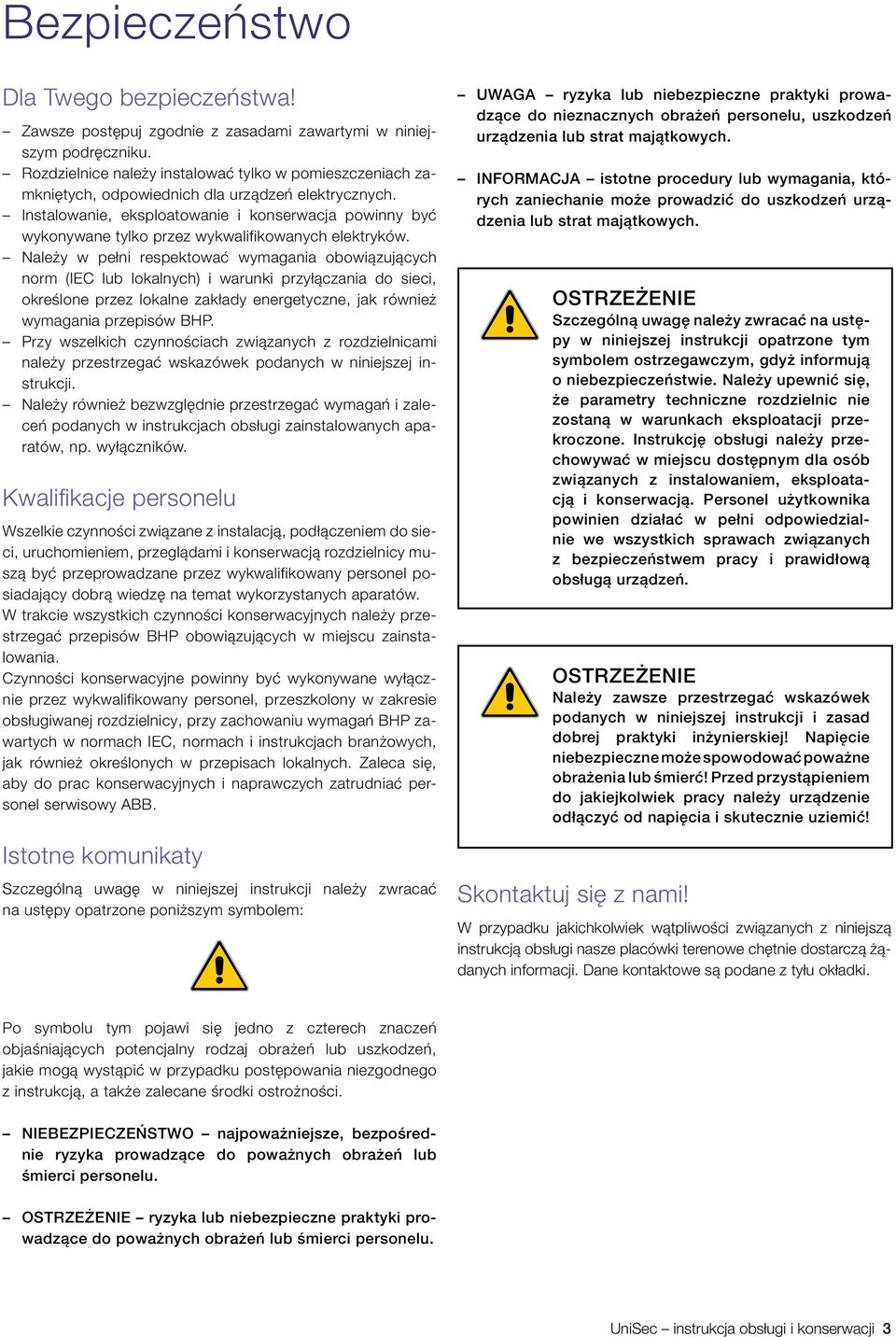

3 Bezpieczeństwo Dla Twego bezpieczeństwa! Zawsze postępuj zgodnie z zasadami zawartymi w niniejszym podręczniku. Rozdzielnice należy instalować tylko w pomieszczeniach zamkniętych, odpowiednich dla urządzeń elektrycznych. Instalowanie, eksploatowanie i konserwacja powinny być wykonywane tylko przez wykwalifikowanych elektryków. Należy w pełni respektować wymagania obowiązujących norm (IEC lub lokalnych) i warunki przyłączania do sieci, określone przez lokalne zakłady energetyczne, jak również wymagania przepisów BHP. Przy wszelkich czynnościach związanych z rozdzielnicami należy przestrzegać wskazówek podanych w niniejszej instrukcji. Należy również bezwzględnie przestrzegać wymagań i zaleceń podanych w instrukcjach obsługi zainstalowanych aparatów, np. wyłączników. Kwalifikacje personelu Wszelkie czynności związane z instalacją, podłączeniem do sieci, uruchomieniem, przeglądami i konserwacją rozdzielnicy muszą być przeprowadzane przez wykwalifikowany personel posiadający dobrą wiedzę na temat wykorzystanych aparatów. W trakcie wszystkich czynności konserwacyjnych należy przestrzegać przepisów BHP obowiązujących w miejscu zainstalowania. Czynności konserwacyjne powinny być wykonywane wyłącznie przez wykwalifikowany personel, przeszkolony w zakresie obsługiwanej rozdzielnicy, przy zachowaniu wymagań BHP zawartych w normach IEC, normach i instrukcjach branżowych, jak również określonych w przepisach lokalnych. Zaleca się, aby do prac konserwacyjnych i naprawczych zatrudniać personel serwisowy ABB. Istotne komunikaty Szczególną uwagę w niniejszej instrukcji należy zwracać na ustępy opatrzone poniższym symbolem: UWAGA ryzyka lub niebezpieczne praktyki prowadzące do nieznacznych obrażeń personelu, uszkodzeń urządzenia lub strat majątkowych. INFORMACJA istotne procedury lub wymagania, których zaniechanie może prowadzić do uszkodzeń urządzenia lub strat majątkowych. OSTRZEŻENIE Szczególną uwagę należy zwracać na ustępy w niniejszej instrukcji opatrzone tym symbolem ostrzegawczym, gdyż informują o niebezpieczeństwie. Należy upewnić się, że parametry techniczne rozdzielnic nie zostaną w warunkach eksploatacji przekroczone. Instrukcję obsługi należy przechowywać w miejscu dostępnym dla osób związanych z instalowaniem, eksploatacją i konserwacją. Personel użytkownika powinien działać w pełni odpowiedzialnie we wszystkich sprawach związanych z bezpieczeństwem pracy i prawidłową obsługą urządzeń. OSTRZEŻENIE Należy zawsze przestrzegać wskazówek podanych w niniejszej instrukcji i zasad dobrej praktyki inżynierskiej! Napięcie niebezpieczne może spowodować poważne obrażenia lub śmierć! Przed przystąpieniem do jakiejkolwiek pracy należy urządzenie odłączyć od napięcia i skutecznie uziemić! Skontaktuj się z nami! W przypadku jakichkolwiek wątpliwości związanych z niniejszą instrukcją obsługi nasze placówki terenowe chętnie dostarczą żądanych informacji. Dane kontaktowe są podane z tyłu okładki. Po symbolu tym pojawi się jedno z czterech znaczeń objaśniających potencjalny rodzaj obrażeń lub uszkodzeń, jakie mogą wystąpić w przypadku postępowania niezgodnego z instrukcją, a także zalecane środki ostrożności. NIEBEZPIECZEŃSTWO najpoważniejsze, bezpośrednie ryzyka prowadzące do poważnych obrażeń lub śmierci personelu. OSTRZEŻENIE ryzyka lub niebezpieczne praktyki prowadzące do poważnych obrażeń lub śmierci personelu. UniSec instrukcja obsługi i konserwacji 3

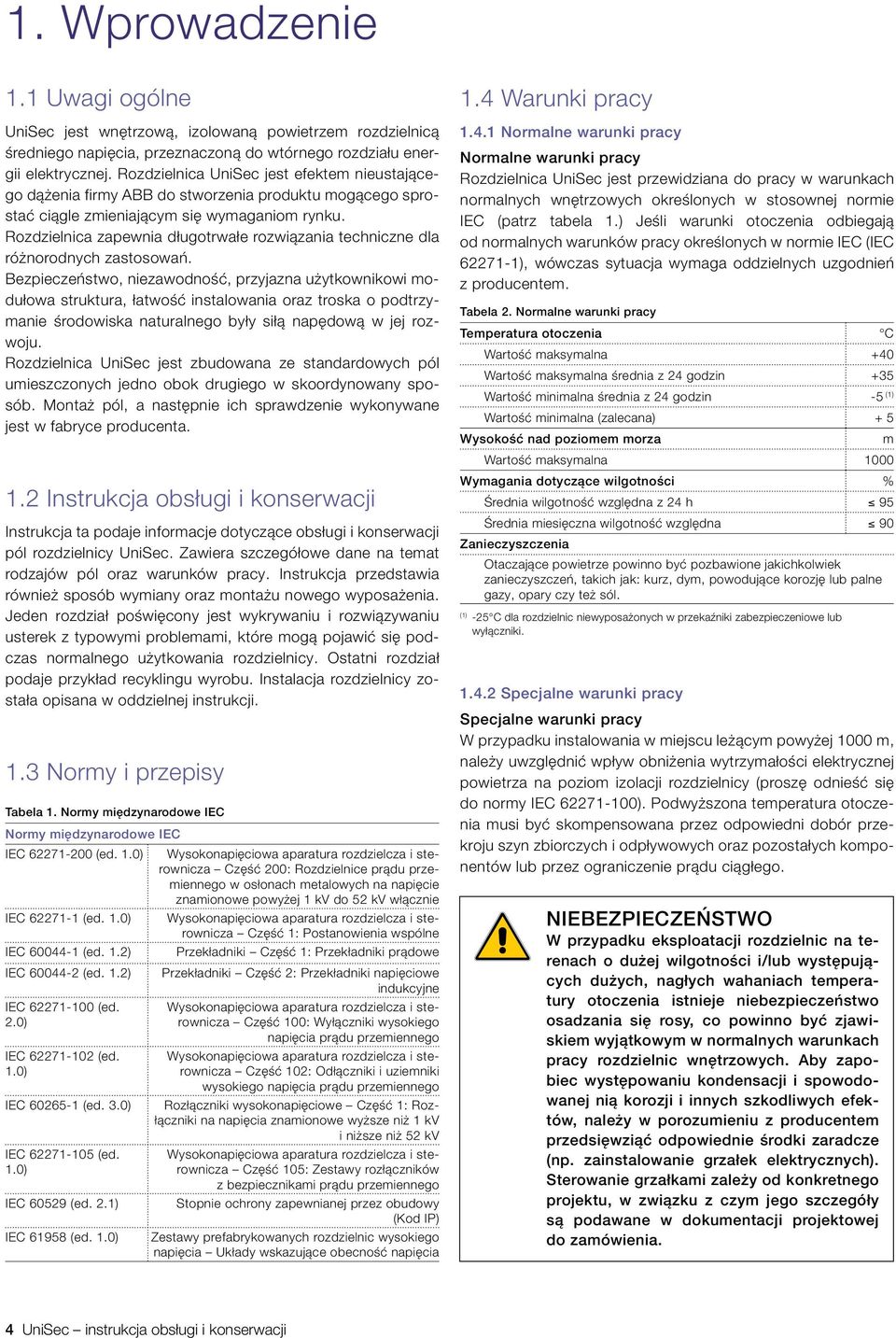

4 1. Wprowadzenie 1.1 Uwagi ogólne UniSec jest wnętrzową, izolowaną powietrzem rozdzielnicą średniego napięcia, przeznaczoną do wtórnego rozdziału energii elektrycznej. Rozdzielnica UniSec jest efektem nieustającego dążenia firmy ABB do stworzenia produktu mogącego sprostać ciągle zmieniającym się wymaganiom rynku. Rozdzielnica zapewnia długotrwałe rozwiązania techniczne dla różnorodnych zastosowań. Bezpieczeństwo, niezawodność, przyjazna użytkownikowi modułowa struktura, łatwość instalowania oraz troska o podtrzymanie środowiska naturalnego były siłą napędową w jej rozwoju. Rozdzielnica UniSec jest zbudowana ze standardowych pól umieszczonych jedno obok drugiego w skoordynowany sposób. Montaż pól, a następnie ich sprawdzenie wykonywane jest w fabryce producenta. 1.2 Instrukcja obsługi i konserwacji Instrukcja ta podaje informacje dotyczące obsługi i konserwacji pól rozdzielnicy UniSec. Zawiera szczegółowe dane na temat rodzajów pól oraz warunków pracy. Instrukcja przedstawia również sposób wymiany oraz montażu nowego wyposażenia. Jeden rozdział poświęcony jest wykrywaniu i rozwiązywaniu usterek z typowymi problemami, które mogą pojawić się podczas normalnego użytkowania rozdzielnicy. Ostatni rozdział podaje przykład recyklingu wyrobu. Instalacja rozdzielnicy została opisana w oddzielnej instrukcji. 1.3 Normy i przepisy Tabela 1. Normy międzynarodowe IEC Normy międzynarodowe IEC IEC (ed. 1.0) Wysokonapięciowa aparatura rozdzielcza i sterownicza Część 200: Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie znamionowe powyżej 1 kv do 52 kv włącznie IEC (ed. 1.0) Wysokonapięciowa aparatura rozdzielcza i sterownicza Część 1: Postanowienia wspólne IEC (ed. 1.2) Przekładniki Część 1: Przekładniki prądowe IEC (ed. 1.2) Przekładniki Część 2: Przekładniki napięciowe indukcyjne IEC (ed. 2.0) IEC (ed. 1.0) IEC (ed. 3.0) IEC (ed. 1.0) IEC (ed. 2.1) IEC (ed. 1.0) Wysokonapięciowa aparatura rozdzielcza i sterownicza Część 100: Wyłączniki wysokiego napięcia prądu przemiennego Wysokonapięciowa aparatura rozdzielcza i sterownicza Część 102: Odłączniki i uziemniki wysokiego napięcia prądu przemiennego Rozłączniki wysokonapięciowe Część 1: Rozłączniki na napięcia znamionowe wyższe niż 1 kv i niższe niż 52 kv Wysokonapięciowa aparatura rozdzielcza i sterownicza Część 105: Zestawy rozłączników z bezpiecznikami prądu przemiennego Stopnie ochrony zapewnianej przez obudowy (Kod IP) Zestawy prefabrykowanych rozdzielnic wysokiego napięcia Układy wskazujące obecność napięcia 1.4 Warunki pracy Normalne warunki pracy Normalne warunki pracy Rozdzielnica UniSec jest przewidziana do pracy w warunkach normalnych wnętrzowych określonych w stosownej normie IEC (patrz tabela 1.) Jeśli warunki otoczenia odbiegają od normalnych warunków pracy określonych w normie IEC (IEC ), wówczas sytuacja wymaga oddzielnych uzgodnień z producentem. Tabela 2. Normalne warunki pracy Temperatura otoczenia C Wartość maksymalna +40 Wartość maksymalna średnia z 24 godzin +35 Wartość minimalna średnia z 24 godzin -5 (1) Wartość minimalna (zalecana) + 5 Wysokość nad poziomem morza Wartość maksymalna 1000 Wymagania dotyczące wilgotności % Średnia wilgotność względna z 24 h 95 Średnia miesięczna wilgotność względna 90 Zanieczyszczenia Otaczające powietrze powinno być pozbawione jakichkolwiek zanieczyszczeń, takich jak: kurz, dym, powodujące korozję lub palne gazy, opary czy też sól. (1) -25 C dla rozdzielnic niewyposażonych w przekaźniki zabezpieczeniowe lub wyłączniki Specjalne warunki pracy Specjalne warunki pracy W przypadku instalowania w miejscu leżącym powyżej 1000 m, należy uwzględnić wpływ obniżenia wytrzymałości elektrycznej powietrza na poziom izolacji rozdzielnicy (proszę odnieść się do normy IEC ). Podwyższona temperatura otoczenia musi być skompensowana przez odpowiedni dobór przekroju szyn zbiorczych i odpływowych oraz pozostałych komponentów lub przez ograniczenie prądu ciągłego. NIEBEZPIECZEŃSTWO W przypadku eksploatacji rozdzielnic na terenach o dużej wilgotności i/lub występujących dużych, nagłych wahaniach temperatury otoczenia istnieje niebezpieczeństwo osadzania się rosy, co powinno być zjawiskiem wyjątkowym w normalnych warunkach pracy rozdzielnic wnętrzowych. Aby zapobiec występowaniu kondensacji i spowodowanej nią korozji i innych szkodliwych efektów, należy w porozumieniu z producentem przedsięwziąć odpowiednie środki zaradcze (np. zainstalowanie grzałek elektrycznych). Sterowanie grzałkami zależy od konkretnego projektu, w związku z czym jego szczegóły są podawane w dokumentacji projektowej do zamówienia. m 4 UniSec instrukcja obsługi i konserwacji

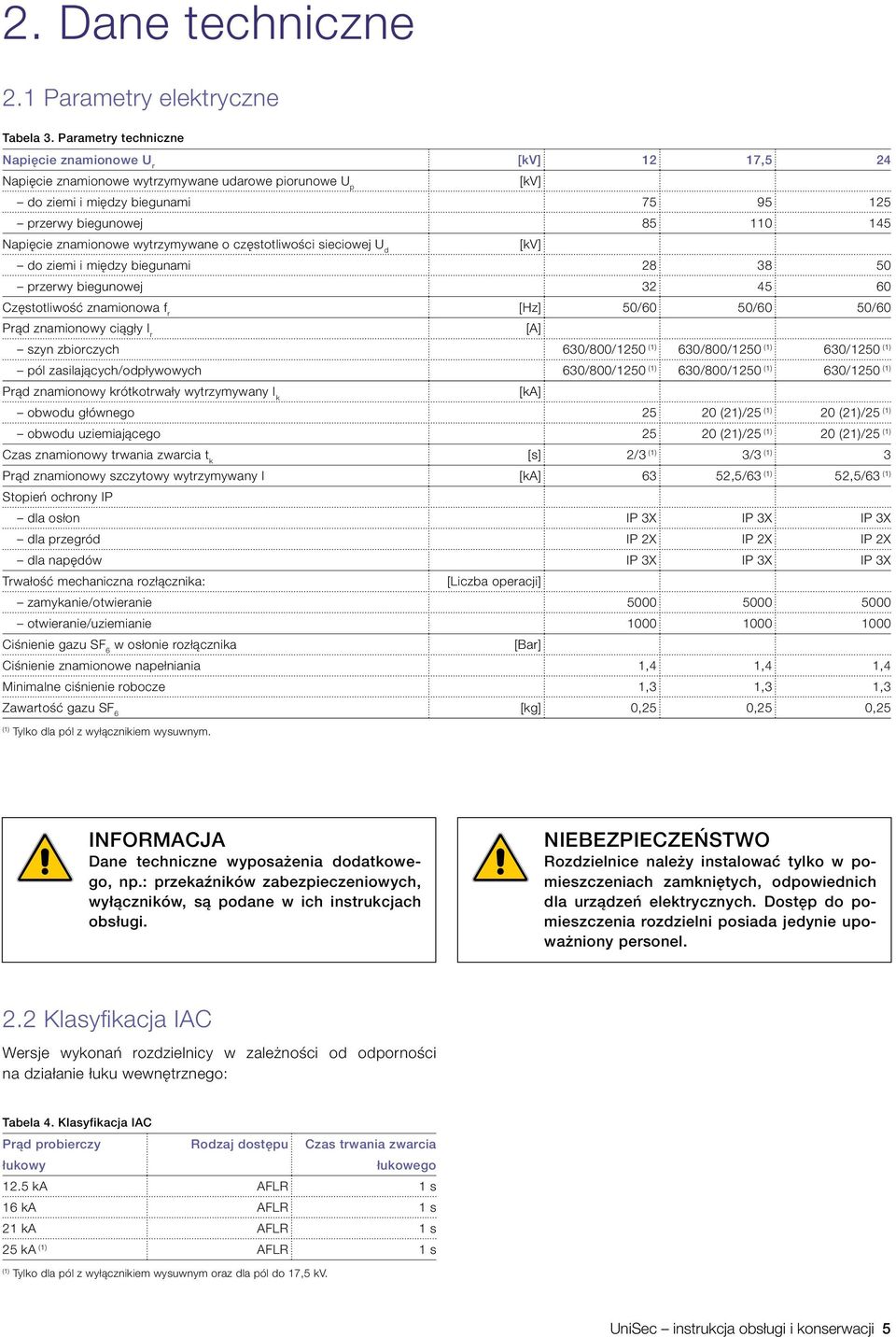

5 2. Dane techniczne 2.1 Parametry elektryczne Tabela 3. Parametry techniczne Napięcie znamionowe U r [kv] 12 17,5 24 Napięcie znamionowe wytrzymywane udarowe piorunowe U p [kv] do ziemi i między biegunami przerwy biegunowej Napięcie znamionowe wytrzymywane o częstotliwości sieciowej U d [kv] do ziemi i między biegunami przerwy biegunowej Częstotliwość znamionowa f r [Hz] 50/60 50/60 50/60 Prąd znamionowy ciągły I r [A] szyn zbiorczych 630/800/1250 (1) 630/800/1250 (1) 630/1250 (1) pól zasilających/odpływowych 630/800/1250 (1) 630/800/1250 (1) 630/1250 (1) Prąd znamionowy krótkotrwały wytrzymywany I k [ka] obwodu głównego (21)/25 (1) 20 (21)/25 (1) obwodu uziemiającego (21)/25 (1) 20 (21)/25 (1) Czas znamionowy trwania zwarcia t k [s] 2/3 (1) 3/3 (1) 3 Prąd znamionowy szczytowy wytrzymywany I [ka] 63 52,5/63 (1) 52,5/63 (1) Stopień ochrony IP dla osłon IP 3X IP 3X IP 3X dla przegród IP 2X IP 2X IP 2X dla napędów IP 3X IP 3X IP 3X Trwałość mechaniczna rozłącznika: [Liczba operacji] zamykanie/otwieranie otwieranie/uziemianie Ciśnienie gazu SF 6 w osłonie rozłącznika [Bar] Ciśnienie znamionowe napełniania 1,4 1,4 1,4 Minimalne ciśnienie robocze 1,3 1,3 1,3 Zawartość gazu SF 6 [kg] 0,25 0,25 0,25 (1) Tylko dla pól z wyłącznikiem wysuwnym. INFORMACJA Dane techniczne wyposażenia dodatkowego, np.: przekaźników zabezpieczeniowych, wyłączników, są podane w ich instrukcjach obsługi. NIEBEZPIECZEŃSTWO Rozdzielnice należy instalować tylko w pomieszczeniach zamkniętych, odpowiednich dla urządzeń elektrycznych. Dostęp do pomieszczenia rozdzielni posiada jedynie upoważniony personel. 2.2 Klasyfikacja IAC Wersje wykonań rozdzielnicy w zależności od odporności na działanie łuku wewnętrznego: Tabela 4. Klasyfikacja IAC Prąd probierczy łukowy Rodzaj dostępu Czas trwania zwarcia łukowego 12.5 ka AFLR 1 s 16 ka AFLR 1 s 21 ka AFLR 1 s 25 ka (1) AFLR 1 s (1) Tylko dla pól z wyłącznikiem wysuwnym oraz dla pól do 17,5 kv. UniSec instrukcja obsługi i konserwacji 5

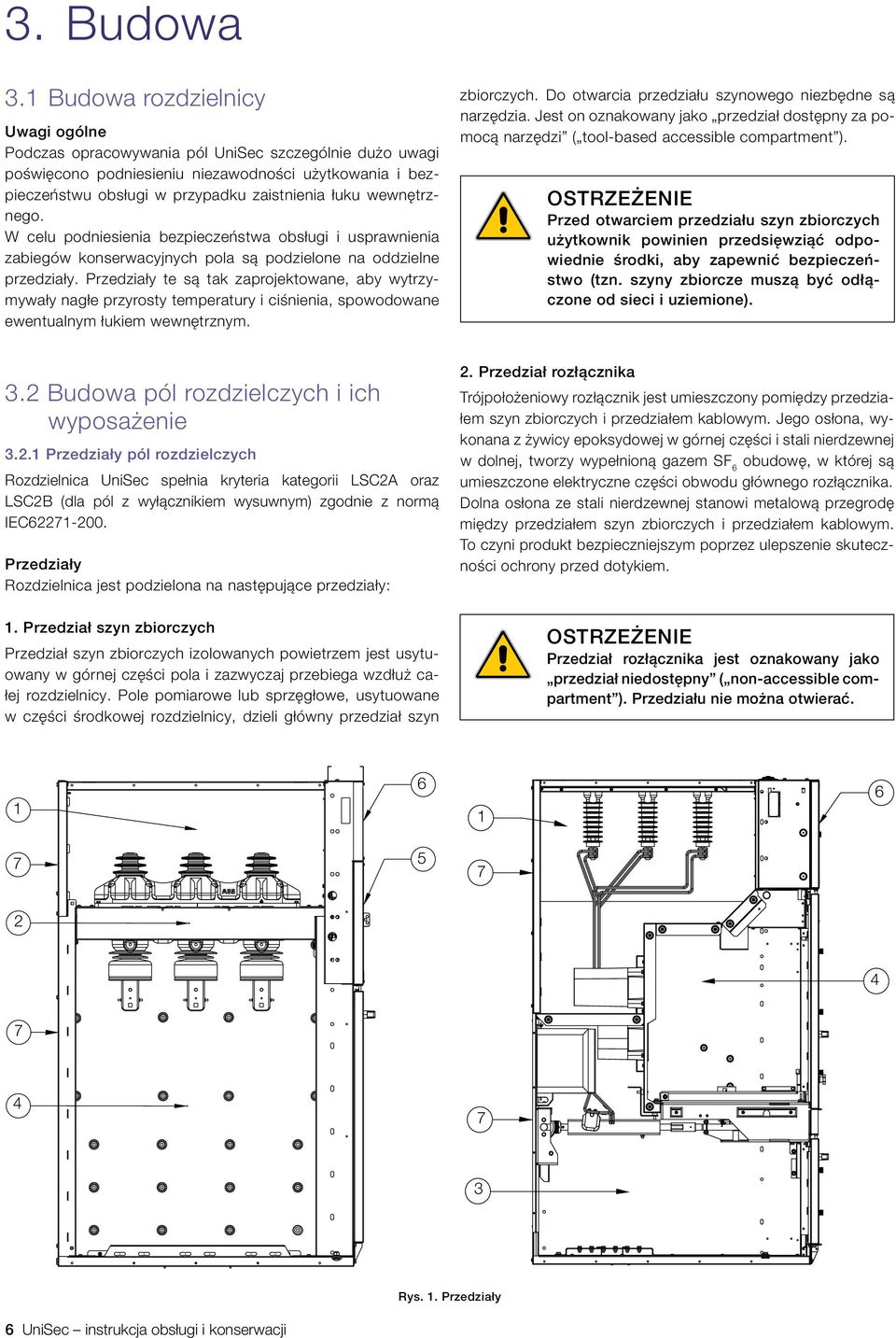

6 3. Budowa 3.1 Budowa rozdzielnicy Uwagi ogólne Podczas opracowywania pól UniSec szczególnie dużo uwagi poświęcono podniesieniu niezawodności użytkowania i bezpieczeństwu obsługi w przypadku zaistnienia łuku wewnętrznego. W celu podniesienia bezpieczeństwa obsługi i usprawnienia zabiegów konserwacyjnych pola są podzielone na oddzielne przedziały. Przedziały te są tak zaprojektowane, aby wytrzymywały nagłe przyrosty temperatury i ciśnienia, spowodowane ewentualnym łukiem wewnętrznym. zbiorczych. Do otwarcia przedziału szynowego niezbędne są narzędzia. Jest on oznakowany jako przedział dostępny za pomocą narzędzi ( tool-based accessible compartment ). OSTRZEŻENIE Przed otwarciem przedziału szyn zbiorczych użytkownik powinien przedsięwziąć odpowiednie środki, aby zapewnić bezpieczeństwo (tzn. szyny zbiorcze muszą być odłączone od sieci i uziemione). 3.2 Budowa pól rozdzielczych i ich wyposażenie Przedziały pól rozdzielczych Rozdzielnica UniSec spełnia kryteria kategorii LSC2A oraz LSC2B (dla pól z wyłącznikiem wysuwnym) zgodnie z normą IEC Przedziały Rozdzielnica jest podzielona na następujące przedziały: 1. Przedział szyn zbiorczych Przedział szyn zbiorczych izolowanych powietrzem jest usytuowany w górnej części pola i zazwyczaj przebiega wzdłuż całej rozdzielnicy. Pole pomiarowe lub sprzęgłowe, usytuowane w części środkowej rozdzielnicy, dzieli główny przedział szyn 2. Przedział rozłącznika Trójpołożeniowy rozłącznik jest umieszczony pomiędzy przedziałem szyn zbiorczych i przedziałem kablowym. Jego osłona, wykonana z żywicy epoksydowej w górnej części i stali nierdzewnej w dolnej, tworzy wypełnioną gazem SF 6 obudowę, w której są umieszczone elektryczne części obwodu głównego rozłącznika. Dolna osłona ze stali nierdzewnej stanowi metalową przegrodę między przedziałem szyn zbiorczych i przedziałem kablowym. To czyni produkt bezpieczniejszym poprzez ulepszenie skuteczności ochrony przed dotykiem. OSTRZEŻENIE Przedział rozłącznika jest oznakowany jako przedział niedostępny ( non-accessible compartment ). Przedziału nie można otwierać Rys. 1. Przedziały 6 UniSec instrukcja obsługi i konserwacji

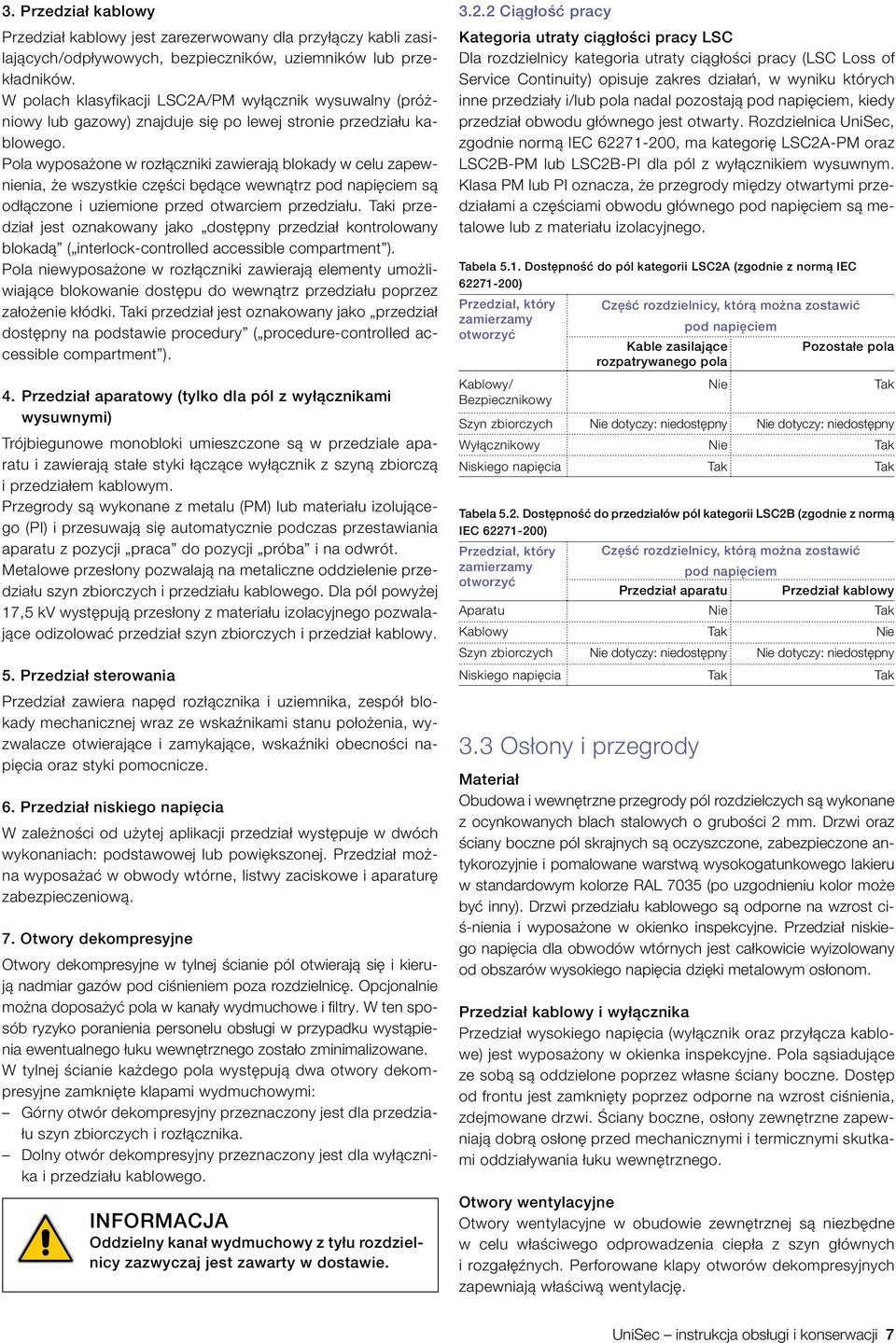

7 3. Przedział kablowy Przedział kablowy jest zarezerwowany dla przyłączy kabli zasilających/odpływowych, bezpieczników, uziemników lub przekładników. W polach klasyfikacji LSC2A/PM wyłącznik wysuwalny (próżniowy lub gazowy) znajduje się po lewej stronie przedziału kablowego. Pola wyposażone w rozłączniki zawierają blokady w celu zapewnienia, że wszystkie części będące wewnątrz pod napięciem są odłączone i uziemione przed otwarciem przedziału. Taki przedział jest oznakowany jako dostępny przedział kontrolowany blokadą ( interlock-controlled accessible compartment ). Pola niewyposażone w rozłączniki zawierają elementy umożliwiające blokowanie dostępu do wewnątrz przedziału poprzez założenie kłódki. Taki przedział jest oznakowany jako przedział dostępny na podstawie procedury ( procedure-controlled accessible compartment ). 4. Przedział aparatowy (tylko dla pól z wyłącznikami wysuwnymi) Trójbiegunowe monobloki umieszczone są w przedziale aparatu i zawierają stałe styki łączące wyłącznik z szyną zbiorczą i przedziałem kablowym. Przegrody są wykonane z metalu (PM) lub materiału izolującego (PI) i przesuwają się automatycznie podczas przestawiania aparatu z pozycji praca do pozycji próba i na odwrót. Metalowe przesłony pozwalają na metaliczne oddzielenie przedziału szyn zbiorczych i przedziału kablowego. Dla pól powyżej 17,5 kv występują przesłony z materiału izolacyjnego pozwalające odizolować przedział szyn zbiorczych i przedział kablowy. 5. Przedział sterowania Przedział zawiera napęd rozłącznika i uziemnika, zespół blokady mechanicznej wraz ze wskaźnikami stanu położenia, wyzwalacze otwierające i zamykające, wskaźniki obecności napięcia oraz styki pomocnicze. 6. Przedział niskiego napięcia W zależności od użytej aplikacji przedział występuje w dwóch wykonaniach: podstawowej lub powiększonej. Przedział można wyposażać w obwody wtórne, listwy zaciskowe i aparaturę zabezpieczeniową. 7. Otwory dekompresyjne Otwory dekompresyjne w tylnej ścianie pól otwierają się i kierują nadmiar gazów pod ciśnieniem poza rozdzielnicę. Opcjonalnie można doposażyć pola w kanały wydmuchowe i filtry. W ten sposób ryzyko poranienia personelu obsługi w przypadku wystąpienia ewentualnego łuku wewnętrznego zostało zminimalizowane. W tylnej ścianie każdego pola występują dwa otwory dekompresyjne zamknięte klapami wydmuchowymi: Górny otwór dekompresyjny przeznaczony jest dla przedziału szyn zbiorczych i rozłącznika. Dolny otwór dekompresyjny przeznaczony jest dla wyłącznika i przedziału kablowego. INFORMACJA Oddzielny kanał wydmuchowy z tyłu rozdzielnicy zazwyczaj jest zawarty w dostawie Ciągłość pracy Kategoria utraty ciągłości pracy LSC Dla rozdzielnicy kategoria utraty ciągłości pracy (LSC Loss of Service Continuity) opisuje zakres działań, w wyniku których inne przedziały i/lub pola nadal pozostają pod napięciem, kiedy przedział obwodu głównego jest otwarty. Rozdzielnica UniSec, zgodnie normą IEC , ma kategorię LSC2A-PM oraz LSC2B-PM lub LSC2B-PI dla pól z wyłącznikiem wysuwnym. Klasa PM lub PI oznacza, że przegrody między otwartymi przedziałami a częściami obwodu głównego pod napięciem są metalowe lub z materiału izolacyjnego. Tabela 5.1. Dostępność do pól kategorii LSC2A (zgodnie z normą IEC ) Przedział, który zamierzamy otworzyć Kablowy/ Bezpiecznikowy Część rozdzielnicy, którą można zostawić pod napięciem Kable zasilające Pozostałe pola rozpatrywanego pola Szyn zbiorczych Nie dotyczy: niedostępny Nie dotyczy: niedostępny Wyłącznikowy Nie Tak Niskiego napięcia Tak Tak Tabela 5.2. Dostępność do przedziałów pól kategorii LSC2B (zgodnie z normą IEC ) Przedział, który Część rozdzielnicy, którą można zostawić zamierzamy pod napięciem otworzyć Przedział aparatu Przedział kablowy Aparatu Nie Tak Kablowy Tak Nie Szyn zbiorczych Nie dotyczy: niedostępny Nie dotyczy: niedostępny Niskiego napięcia Tak Tak 3.3 Osłony i przegrody Materiał Obudowa i wewnętrzne przegrody pól rozdzielczych są wykonane z ocynkowanych blach stalowych o grubości 2 mm. Drzwi oraz ściany boczne pól skrajnych są oczyszczone, zabezpieczone antykorozyjnie i pomalowane warstwą wysokogatunkowego lakieru w standardowym kolorze RAL 7035 (po uzgodnieniu kolor może być inny). Drzwi przedziału kablowego są odporne na wzrost ciś-nienia i wyposażone w okienko inspekcyjne. Przedział niskiego napięcia dla obwodów wtórnych jest całkowicie wyizolowany od obszarów wysokiego napięcia dzięki metalowym osłonom. Przedział kablowy i wyłącznika Przedział wysokiego napięcia (wyłącznik oraz przyłącza kablowe) jest wyposażony w okienka inspekcyjne. Pola sąsiadujące ze sobą są oddzielone poprzez własne ściany boczne. Dostęp od frontu jest zamknięty poprzez odporne na wzrost ciśnienia, zdejmowane drzwi. Ściany boczne, osłony zewnętrzne zapewniają dobrą osłonę przed mechanicznymi i termicznymi skutkami oddziaływania łuku wewnętrznego. Otwory wentylacyjne Otwory wentylacyjne w obudowie zewnętrznej są niezbędne w celu właściwego odprowadzenia ciepła z szyn głównych i rozgałęźnych. Perforowane klapy otworów dekompresyjnych zapewniają właściwą wentylację. Nie Tak UniSec instrukcja obsługi i konserwacji 7

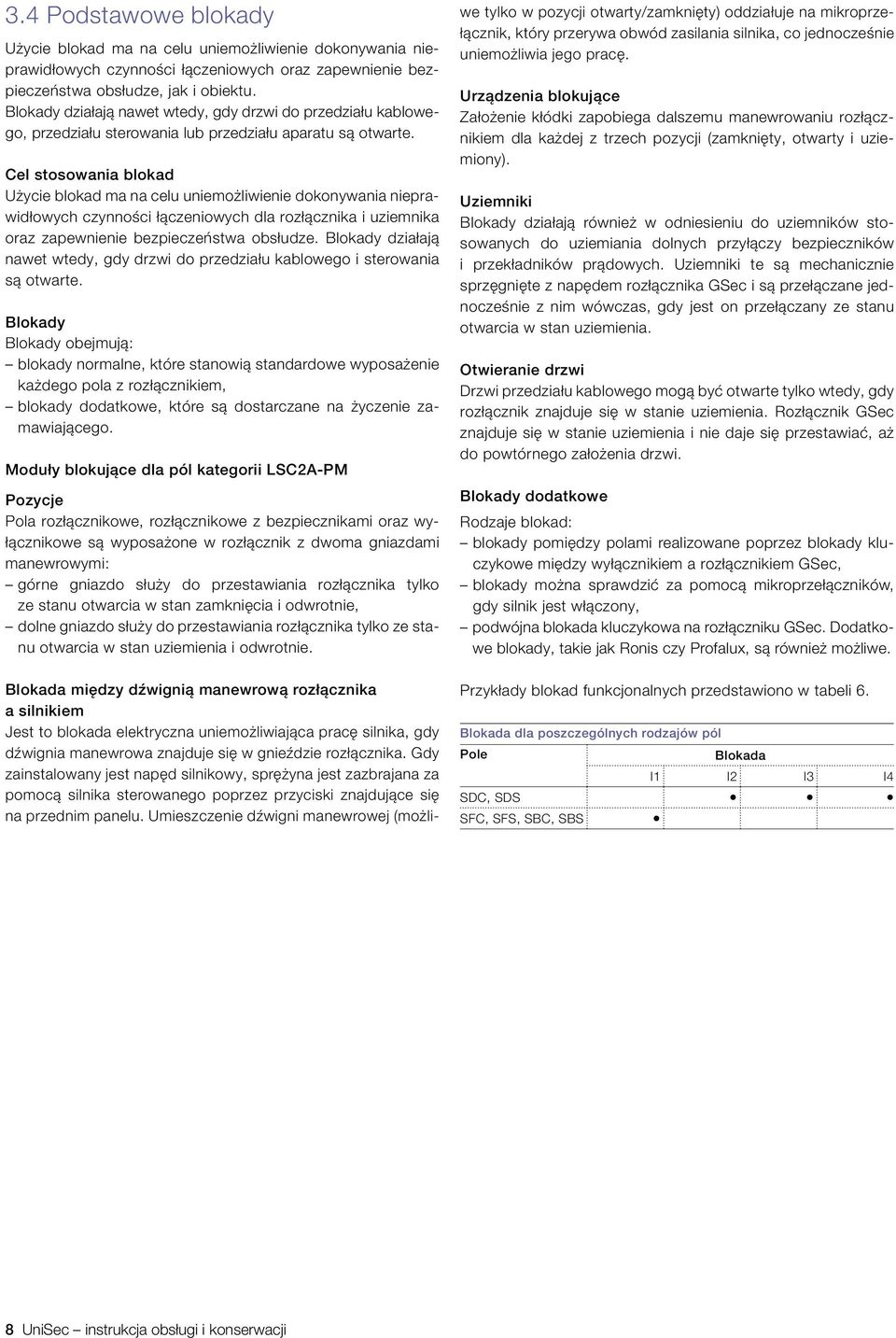

8 3.4 Podstawowe blokady Użycie blokad ma na celu uniemożliwienie dokonywania nieprawidłowych czynności łączeniowych oraz zapewnienie bezpieczeństwa obsłudze, jak i obiektu. Blokady działają nawet wtedy, gdy drzwi do przedziału kablowego, przedziału sterowania lub przedziału aparatu są otwarte. Cel stosowania blokad Użycie blokad ma na celu uniemożliwienie dokonywania nieprawidłowych czynności łączeniowych dla rozłącznika i uziemnika oraz zapewnienie bezpieczeństwa obsłudze. Blokady działają nawet wtedy, gdy drzwi do przedziału kablowego i sterowania są otwarte. Blokady Blokady obejmują: blokady normalne, które stanowią standardowe wyposażenie każdego pola z rozłącznikiem, blokady dodatkowe, które są dostarczane na życzenie zamawiającego. Moduły blokujące dla pól kategorii LSC2A-PM Pozycje Pola rozłącznikowe, rozłącznikowe z bezpiecznikami oraz wyłącznikowe są wyposażone w rozłącznik z dwoma gniazdami manewrowymi: górne gniazdo służy do przestawiania rozłącznika tylko ze stanu otwarcia w stan zamknięcia i odwrotnie, dolne gniazdo służy do przestawiania rozłącznika tylko ze stanu otwarcia w stan uziemienia i odwrotnie. Blokada między dźwignią manewrową rozłącznika a silnikiem Jest to blokada elektryczna uniemożliwiająca pracę silnika, gdy dźwignia manewrowa znajduje się w gnieździe rozłącznika. Gdy zainstalowany jest napęd silnikowy, sprężyna jest zazbrajana za pomocą silnika sterowanego poprzez przyciski znajdujące się na przednim panelu. Umieszczenie dźwigni manewrowej (możliwe tylko w pozycji otwarty/zamknięty) oddziałuje na mikroprzełącznik, który przerywa obwód zasilania silnika, co jednocześnie uniemożliwia jego pracę. Urządzenia blokujące Założenie kłódki zapobiega dalszemu manewrowaniu rozłącznikiem dla każdej z trzech pozycji (zamknięty, otwarty i uziemiony). Uziemniki Blokady działają również w odniesieniu do uziemników stosowanych do uziemiania dolnych przyłączy bezpieczników i przekładników prądowych. Uziemniki te są mechanicznie sprzęgnięte z napędem rozłącznika GSec i są przełączane jednocześnie z nim wówczas, gdy jest on przełączany ze stanu otwarcia w stan uziemienia. Otwieranie drzwi Drzwi przedziału kablowego mogą być otwarte tylko wtedy, gdy rozłącznik znajduje się w stanie uziemienia. Rozłącznik GSec znajduje się w stanie uziemienia i nie daje się przestawiać, aż do powtórnego założenia drzwi. Blokady dodatkowe Rodzaje blokad: blokady pomiędzy polami realizowane poprzez blokady kluczykowe między wyłącznikiem a rozłącznikiem GSec, blokady można sprawdzić za pomocą mikroprzełączników, gdy silnik jest włączony, podwójna blokada kluczykowa na rozłączniku GSec. Dodatkowe blokady, takie jak Ronis czy Profalux, są również możliwe. Przykłady blokad funkcjonalnych przedstawiono w tabeli 6. Blokada dla poszczególnych rodzajów pól Pole Blokada I1 I2 I3 I4 SDC, SDS SFC, SFS, SBC, SBS 8 UniSec instrukcja obsługi i konserwacji

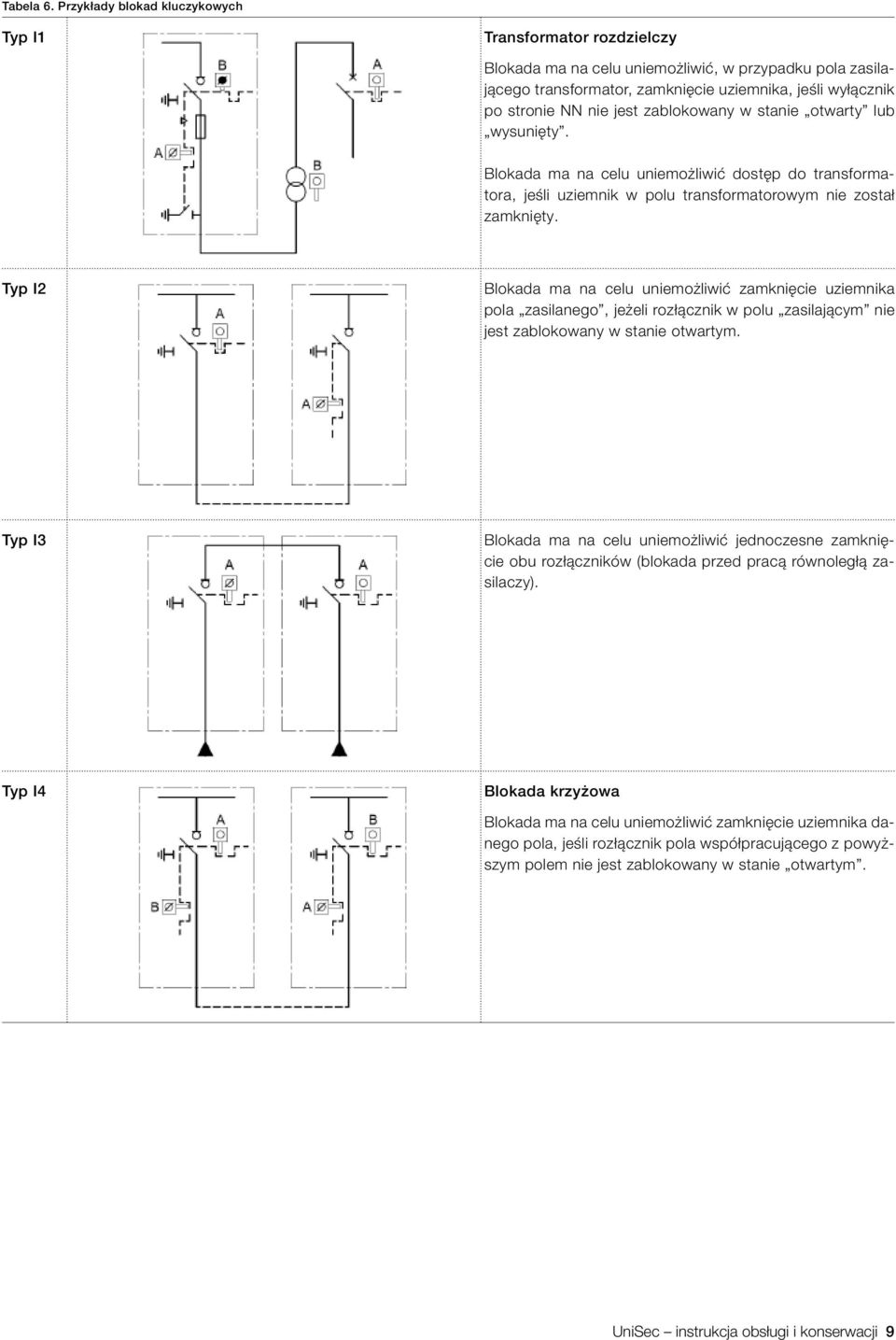

9 Tabela 6. Przykłady blokad kluczykowych Typ I1 Transformator rozdzielczy Blokada ma na celu uniemożliwić, w przypadku pola zasilającego transformator, zamknięcie uziemnika, jeśli wyłącznik po stronie NN nie jest zablokowany w stanie otwarty lub wysunięty. Blokada ma na celu uniemożliwić dostęp do transformatora, jeśli uziemnik w polu transformatorowym nie został zamknięty. Typ I2 Blokada ma na celu uniemożliwić zamknięcie uziemnika pola zasilanego, jeżeli rozłącznik w polu zasilającym nie jest zablokowany w stanie otwartym. Typ I3 Blokada ma na celu uniemożliwić jednoczesne zamknięcie obu rozłączników (blokada przed pracą równoległą zasilaczy). Typ I4 Blokada krzyżowa Blokada ma na celu uniemożliwić zamknięcie uziemnika danego pola, jeśli rozłącznik pola współpracującego z powyższym polem nie jest zablokowany w stanie otwartym. UniSec instrukcja obsługi i konserwacji 9

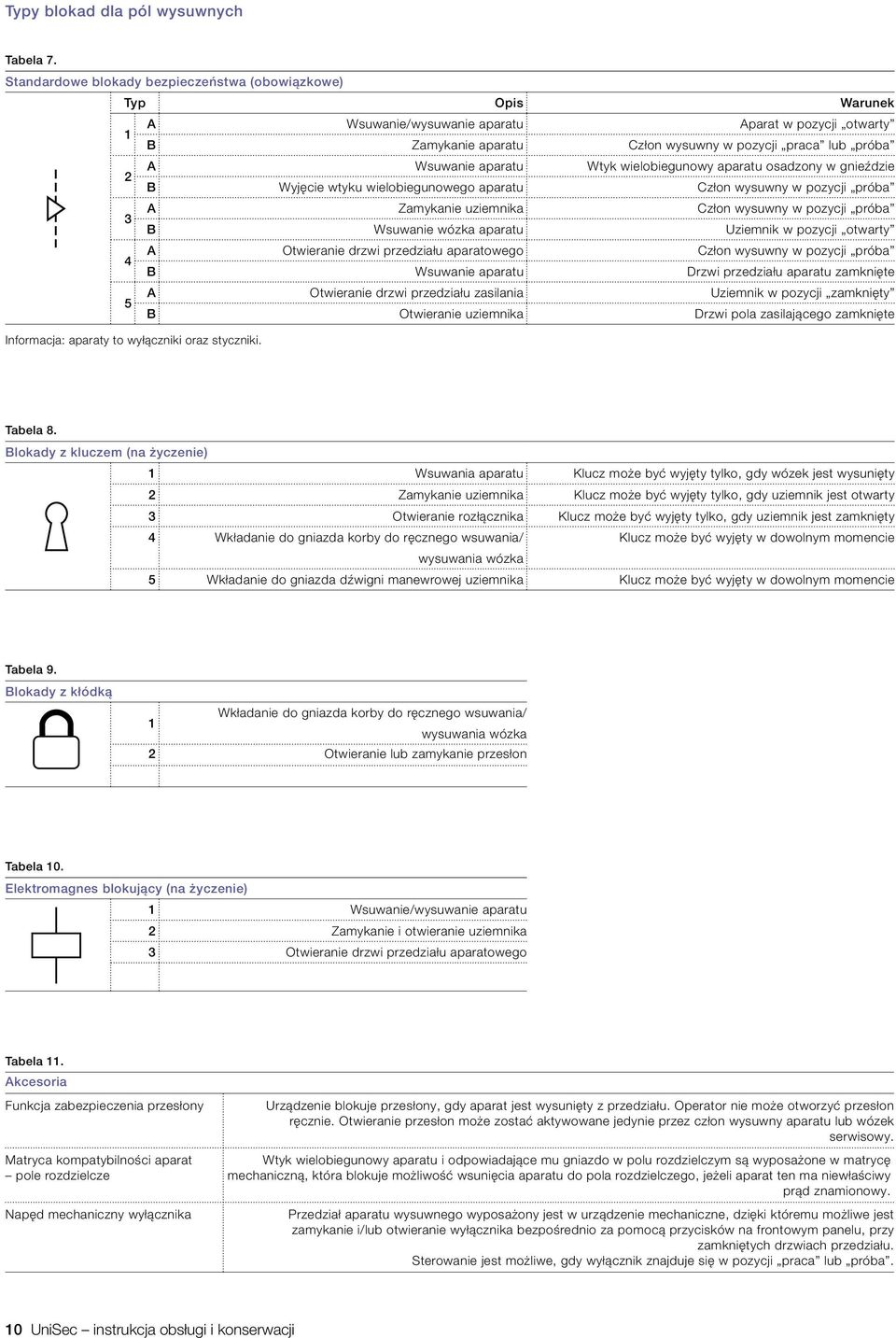

10 Typy blokad dla pól wysuwnych Tabela 7. Standardowe blokady bezpieczeństwa (obowiązkowe) Typ Opis Warunek 1 A Wsuwanie/wysuwanie aparatu Aparat w pozycji otwarty B Zamykanie aparatu Człon wysuwny w pozycji praca lub próba 2 A Wsuwanie aparatu Wtyk wielobiegunowy aparatu osadzony w gnieździe B Wyjęcie wtyku wielobiegunowego aparatu Człon wysuwny w pozycji próba 3 A Zamykanie uziemnika Człon wysuwny w pozycji próba B Wsuwanie wózka aparatu Uziemnik w pozycji otwarty 4 A Otwieranie drzwi przedziału aparatowego Człon wysuwny w pozycji próba B Wsuwanie aparatu Drzwi przedziału aparatu zamknięte 5 A Otwieranie drzwi przedziału zasilania Uziemnik w pozycji zamknięty B Otwieranie uziemnika Drzwi pola zasilającego zamknięte Informacja: aparaty to wyłączniki oraz styczniki. Tabela 8. Blokady z kluczem (na życzenie) 1 Wsuwania aparatu Klucz może być wyjęty tylko, gdy wózek jest wysunięty 2 Zamykanie uziemnika Klucz może być wyjęty tylko, gdy uziemnik jest otwarty 3 Otwieranie rozłącznika Klucz może być wyjęty tylko, gdy uziemnik jest zamknięty 4 Wkładanie do gniazda korby do ręcznego wsuwania/ Klucz może być wyjęty w dowolnym momencie wysuwania wózka 5 Wkładanie do gniazda dźwigni manewrowej uziemnika Klucz może być wyjęty w dowolnym momencie Tabela 9. Blokady z kłódką Wkładanie do gniazda korby do ręcznego wsuwania/ 1 wysuwania wózka 2 Otwieranie lub zamykanie przesłon Tabela 10. Elektromagnes blokujący (na życzenie) 1 Wsuwanie/wysuwanie aparatu 2 Zamykanie i otwieranie uziemnika 3 Otwieranie drzwi przedziału aparatowego Tabela 11. Akcesoria Funkcja zabezpieczenia przesłony Matryca kompatybilności aparat pole rozdzielcze Napęd mechaniczny wyłącznika Urządzenie blokuje przesłony, gdy aparat jest wysunięty z przedziału. Operator nie może otworzyć przesłon ręcznie. Otwieranie przesłon może zostać aktywowane jedynie przez człon wysuwny aparatu lub wózek serwisowy. Wtyk wielobiegunowy aparatu i odpowiadające mu gniazdo w polu rozdzielczym są wyposażone w matrycę mechaniczną, która blokuje możliwość wsunięcia aparatu do pola rozdzielczego, jeżeli aparat ten ma niewłaściwy prąd znamionowy. Przedział aparatu wysuwnego wyposażony jest w urządzenie mechaniczne, dzięki któremu możliwe jest zamykanie i/lub otwieranie wyłącznika bezpośrednio za pomocą przycisków na frontowym panelu, przy zamkniętych drzwiach przedziału. Sterowanie jest możliwe, gdy wyłącznik znajduje się w pozycji praca lub próba. 10 UniSec instrukcja obsługi i konserwacji

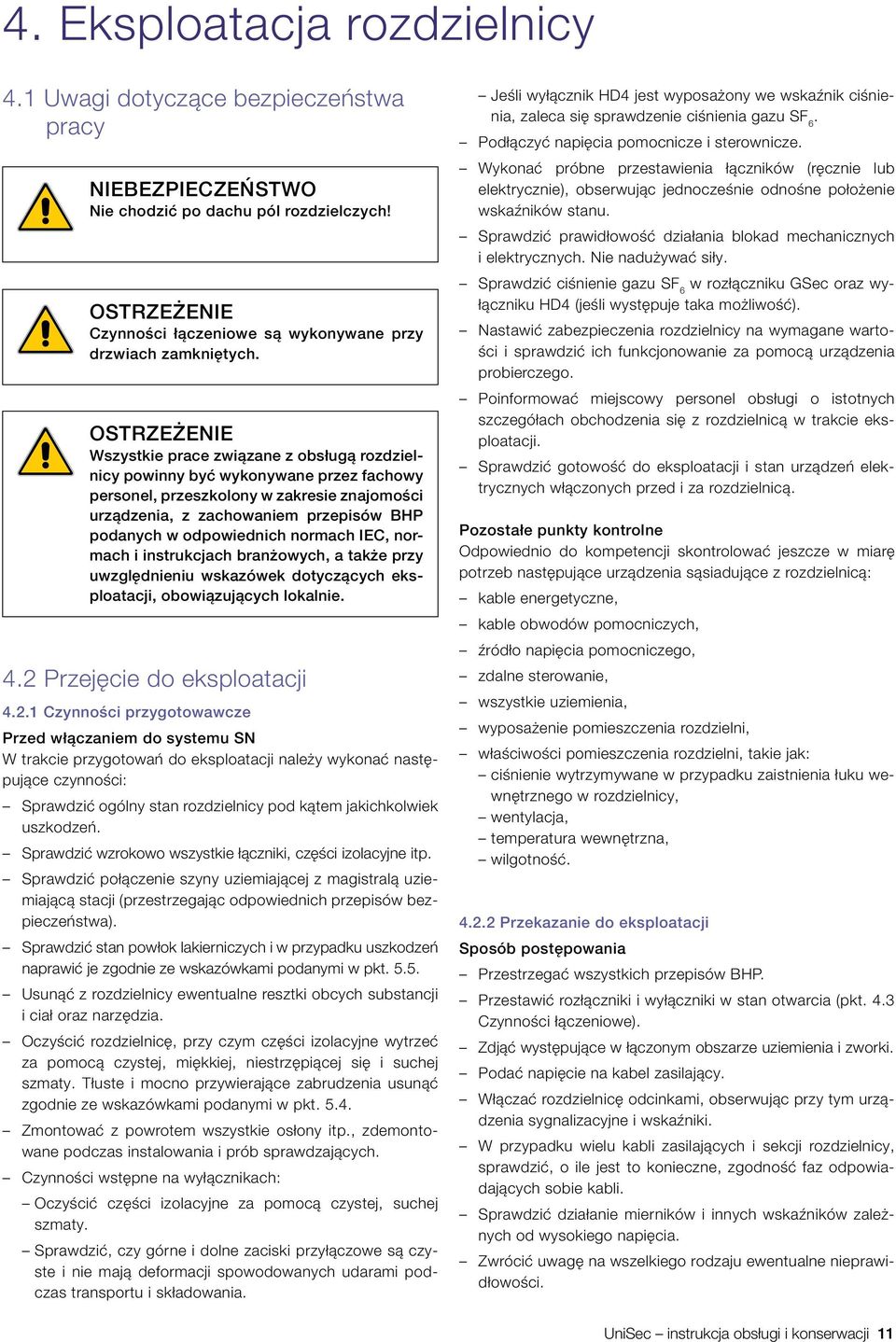

11 4. Eksploatacja rozdzielnicy 4.1 Uwagi dotyczące bezpieczeństwa pracy NIEBEZPIECZEŃSTWO Nie chodzić po dachu pól rozdzielczych! OSTRZEŻENIE Czynności łączeniowe są wykonywane przy drzwiach zamkniętych. OSTRZEŻENIE Wszystkie prace związane z obsługą rozdzielnicy powinny być wykonywane przez fachowy personel, przeszkolony w zakresie znajomości urządzenia, z zachowaniem przepisów BHP podanych w odpowiednich normach IEC, normach i instrukcjach branżowych, a także przy uwzględnieniu wskazówek dotyczących eksploatacji, obowiązujących lokalnie. 4.2 Przejęcie do eksploatacji Czynności przygotowawcze Przed włączaniem do systemu SN W trakcie przygotowań do eksploatacji należy wykonać następujące czynności: Sprawdzić ogólny stan rozdzielnicy pod kątem jakichkolwiek uszkodzeń. Sprawdzić wzrokowo wszystkie łączniki, części izolacyjne itp. Sprawdzić połączenie szyny uziemiającej z magistralą uziemiającą stacji (przestrzegając odpowiednich przepisów bezpieczeństwa). Sprawdzić stan powłok lakierniczych i w przypadku uszkodzeń naprawić je zgodnie ze wskazówkami podanymi w pkt Usunąć z rozdzielnicy ewentualne resztki obcych substancji i ciał oraz narzędzia. Oczyścić rozdzielnicę, przy czym części izolacyjne wytrzeć za pomocą czystej, miękkiej, niestrzępiącej się i suchej szmaty. Tłuste i mocno przywierające zabrudzenia usunąć zgodnie ze wskazówkami podanymi w pkt Zmontować z powrotem wszystkie osłony itp., zdemontowane podczas instalowania i prób sprawdzających. Czynności wstępne na wyłącznikach: Oczyścić części izolacyjne za pomocą czystej, suchej szmaty. Sprawdzić, czy górne i dolne zaciski przyłączowe są czyste i nie mają deformacji spowodowanych udarami podczas transportu i składowania. Jeśli wyłącznik HD4 jest wyposażony we wskaźnik ciśnienia, zaleca się sprawdzenie ciśnienia gazu SF 6. Podłączyć napięcia pomocnicze i sterownicze. Wykonać próbne przestawienia łączników (ręcznie lub elektrycznie), obserwując jednocześnie odnośne położenie wskaźników stanu. Sprawdzić prawidłowość działania blokad mechanicznych i elektrycznych. Nie nadużywać siły. Sprawdzić ciśnienie gazu SF 6 w rozłączniku GSec oraz wyłączniku HD4 (jeśli występuje taka możliwość). Nastawić zabezpieczenia rozdzielnicy na wymagane wartości i sprawdzić ich funkcjonowanie za pomocą urządzenia probierczego. Poinformować miejscowy personel obsługi o istotnych szczegółach obchodzenia się z rozdzielnicą w trakcie eksploatacji. Sprawdzić gotowość do eksploatacji i stan urządzeń elektrycznych włączonych przed i za rozdzielnicą. Pozostałe punkty kontrolne Odpowiednio do kompetencji skontrolować jeszcze w miarę potrzeb następujące urządzenia sąsiadujące z rozdzielnicą: kable energetyczne, kable obwodów pomocniczych, źródło napięcia pomocniczego, zdalne sterowanie, wszystkie uziemienia, wyposażenie pomieszczenia rozdzielni, właściwości pomieszczenia rozdzielni, takie jak: ciśnienie wytrzymywane w przypadku zaistnienia łuku wewnętrznego w rozdzielnicy, wentylacja, temperatura wewnętrzna, wilgotność Przekazanie do eksploatacji Sposób postępowania Przestrzegać wszystkich przepisów BHP. Przestawić rozłączniki i wyłączniki w stan otwarcia (pkt. 4.3 Czynności łączeniowe). Zdjąć występujące w łączonym obszarze uziemienia i zworki. Podać napięcie na kabel zasilający. Włączać rozdzielnicę odcinkami, obserwując przy tym urządzenia sygnalizacyjne i wskaźniki. W przypadku wielu kabli zasilających i sekcji rozdzielnicy, sprawdzić, o ile jest to konieczne, zgodność faz odpowiadających sobie kabli. Sprawdzić działanie mierników i innych wskaźników zależnych od wysokiego napięcia. Zwrócić uwagę na wszelkiego rodzaju ewentualne nieprawidłowości. UniSec instrukcja obsługi i konserwacji 11

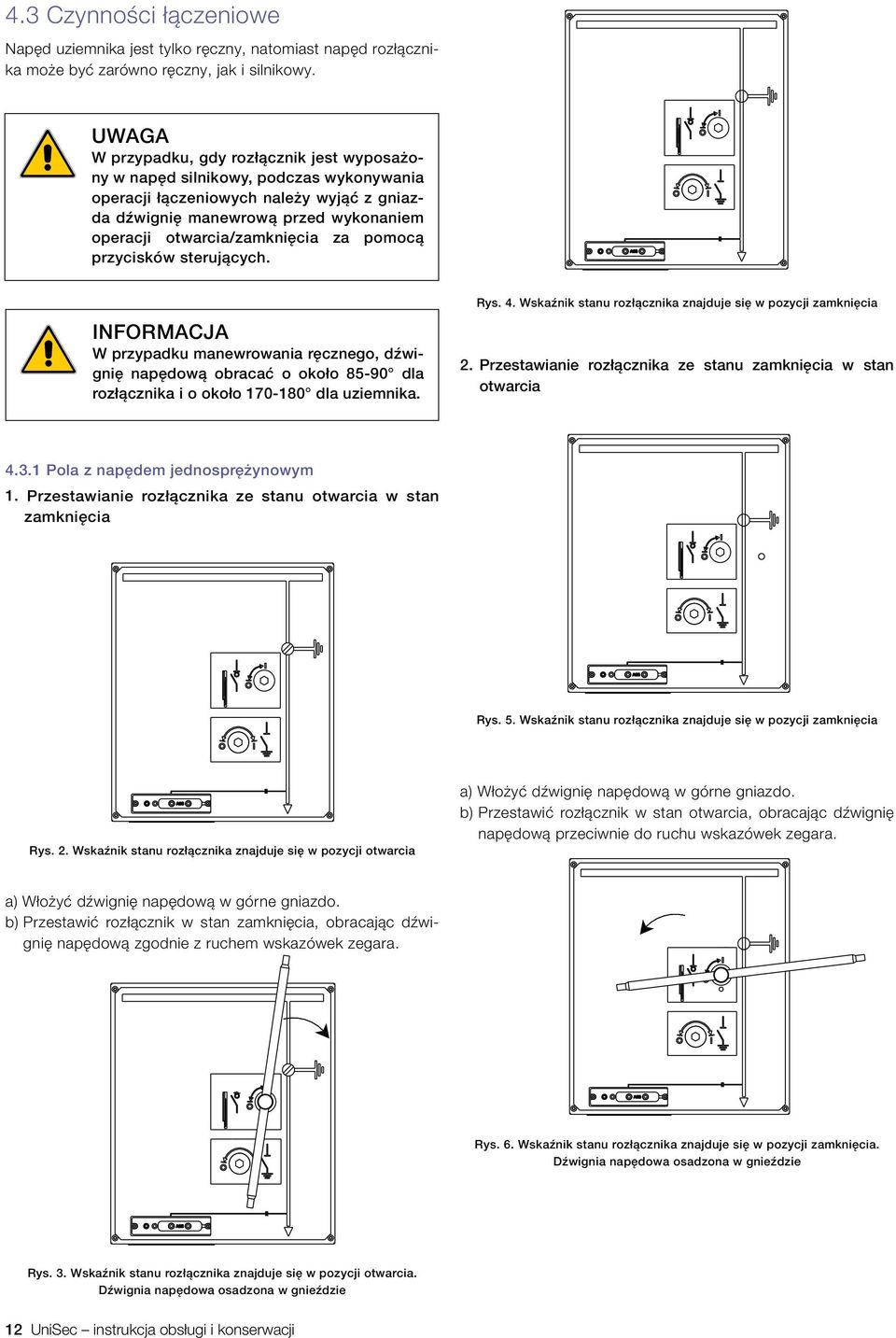

12 4.3 Czynności łączeniowe Napęd uziemnika jest tylko ręczny, natomiast napęd rozłącznika może być zarówno ręczny, jak i silnikowy. UWAGA W przypadku, gdy rozłącznik jest wyposażony w napęd silnikowy, podczas wykonywania operacji łączeniowych należy wyjąć z gniazda dźwignię manewrową przed wykonaniem operacji otwarcia/zamknięcia za pomocą przycisków sterujących. INFORMACJA W przypadku manewrowania ręcznego, dźwignię napędową obracać o około dla rozłącznika i o około dla uziemnika. Rys. 4. Wskaźnik stanu rozłącznika znajduje się w pozycji zamknięcia 2. Przestawianie rozłącznika ze stanu zamknięcia w stan otwarcia Pola z napędem jednosprężynowym 1. Przestawianie rozłącznika ze stanu otwarcia w stan zamknięcia Rys. 5. Wskaźnik stanu rozłącznika znajduje się w pozycji zamknięcia Rys. 2. Wskaźnik stanu rozłącznika znajduje się w pozycji otwarcia a) Włożyć dźwignię napędową w górne gniazdo. b) Przestawić rozłącznik w stan otwarcia, obracając dźwignię napędową przeciwnie do ruchu wskazówek zegara. a) Włożyć dźwignię napędową w górne gniazdo. b) Przestawić rozłącznik w stan zamknięcia, obracając dźwignię napędową zgodnie z ruchem wskazówek zegara. Rys. 6. Wskaźnik stanu rozłącznika znajduje się w pozycji zamknięcia. Dźwignia napędowa osadzona w gnieździe Rys. 3. Wskaźnik stanu rozłącznika znajduje się w pozycji otwarcia. Dźwignia napędowa osadzona w gnieździe 12 UniSec instrukcja obsługi i konserwacji

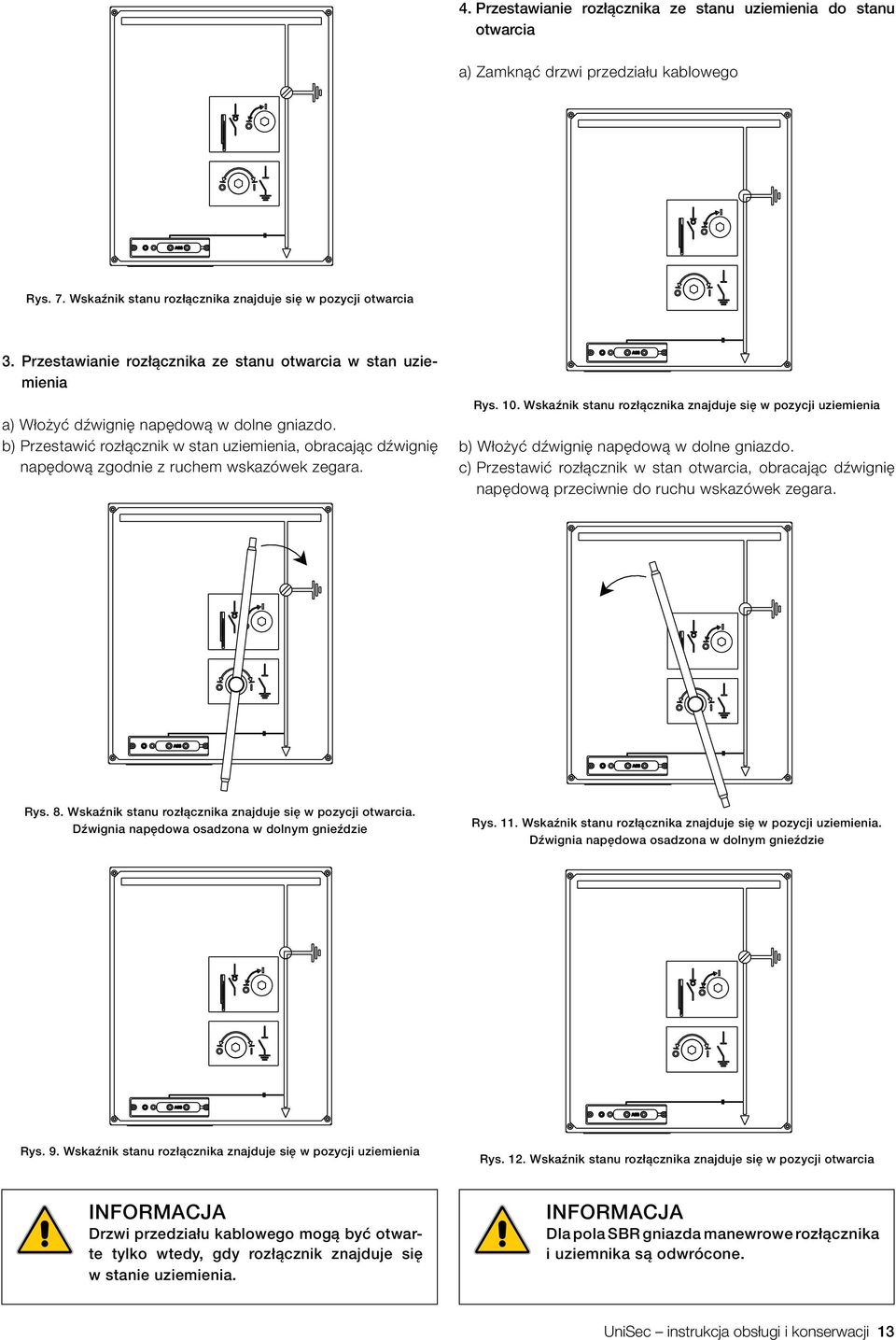

13 4. Przestawianie rozłącznika ze stanu uziemienia do stanu otwarcia a) Zamknąć drzwi przedziału kablowego Rys. 7. Wskaźnik stanu rozłącznika znajduje się w pozycji otwarcia 3. Przestawianie rozłącznika ze stanu otwarcia w stan uziemienia a) Włożyć dźwignię napędową w dolne gniazdo. b) Przestawić rozłącznik w stan uziemienia, obracając dźwignię napędową zgodnie z ruchem wskazówek zegara. Rys. 10. Wskaźnik stanu rozłącznika znajduje się w pozycji uziemienia b) Włożyć dźwignię napędową w dolne gniazdo. c) Przestawić rozłącznik w stan otwarcia, obracając dźwignię napędową przeciwnie do ruchu wskazówek zegara. Rys. 8. Wskaźnik stanu rozłącznika znajduje się w pozycji otwarcia. Dźwignia napędowa osadzona w dolnym gnieździe Rys. 11. Wskaźnik stanu rozłącznika znajduje się w pozycji uziemienia. Dźwignia napędowa osadzona w dolnym gnieździe Rys. 9. Wskaźnik stanu rozłącznika znajduje się w pozycji uziemienia Rys. 12. Wskaźnik stanu rozłącznika znajduje się w pozycji otwarcia INFORMACJA Drzwi przedziału kablowego mogą być otwarte tylko wtedy, gdy rozłącznik znajduje się w stanie uziemienia. INFORMACJA Dla pola SBR gniazda manewrowe rozłącznika i uziemnika są odwrócone. UniSec instrukcja obsługi i konserwacji 13

14 b) Włożyć dźwignię napędową w górne gniazdo. c) Obrócić dźwignię napędową zgodnie z ruchem wskazówek zegara. Rys. 13. Stan otwarcia dla pola SBR z trzema uziemnikami Rys. 16. Wskaźnik stanu rozłącznika znajduje się w pozycji otwarcia. Dźwignia napędowa osadzona w gnieździe Rys. 14. Stan otwarcia dla pola SBR z dwoma uziemnikami Sprężyna otwierania automatycznego jest teraz naciągnięta. d) Wyciągnąć dźwignię napędową z gniazda. e) Przesunąć przycisk (oznaczony strzałką) do dołu, żeby odblokować przyciski sterujące Pola z napędem dwusprężynowym UWAGA W przypadku pola z napędem z podwójną sprężyną wyposażonego w silnik, przed przestawianiem rozłącznika przy użyciu dźwigni manewrowej zaleca się przesunąć przycisk w górę, aby odsłonić gniazdo wału napędowego. Operacja ta ułatwi manewrowanie, redukując obracanie silnika. 1. Przestawianie rozłącznika ze stanu otwarcia w stan zamknięcia a) Przesunąć przycisk (oznaczony strzałką) do góry, żeby odsłonić gniazdo wału napędowego. Rys. 17. Wskaźnik stanu rozłącznika znajduje się w pozycji otwarcia f) Przestawić rozłącznik w stan zamknięcia poprzez naciśnięcie przycisku z prawej strony ( I zielony). Rys. 15. Wskaźnik stanu rozłącznika znajduje się w pozycji otwarcia Rys. 18. Wskaźnik stanu rozłącznika znajduje się w pozycji zamknięcia 14 UniSec instrukcja obsługi i konserwacji

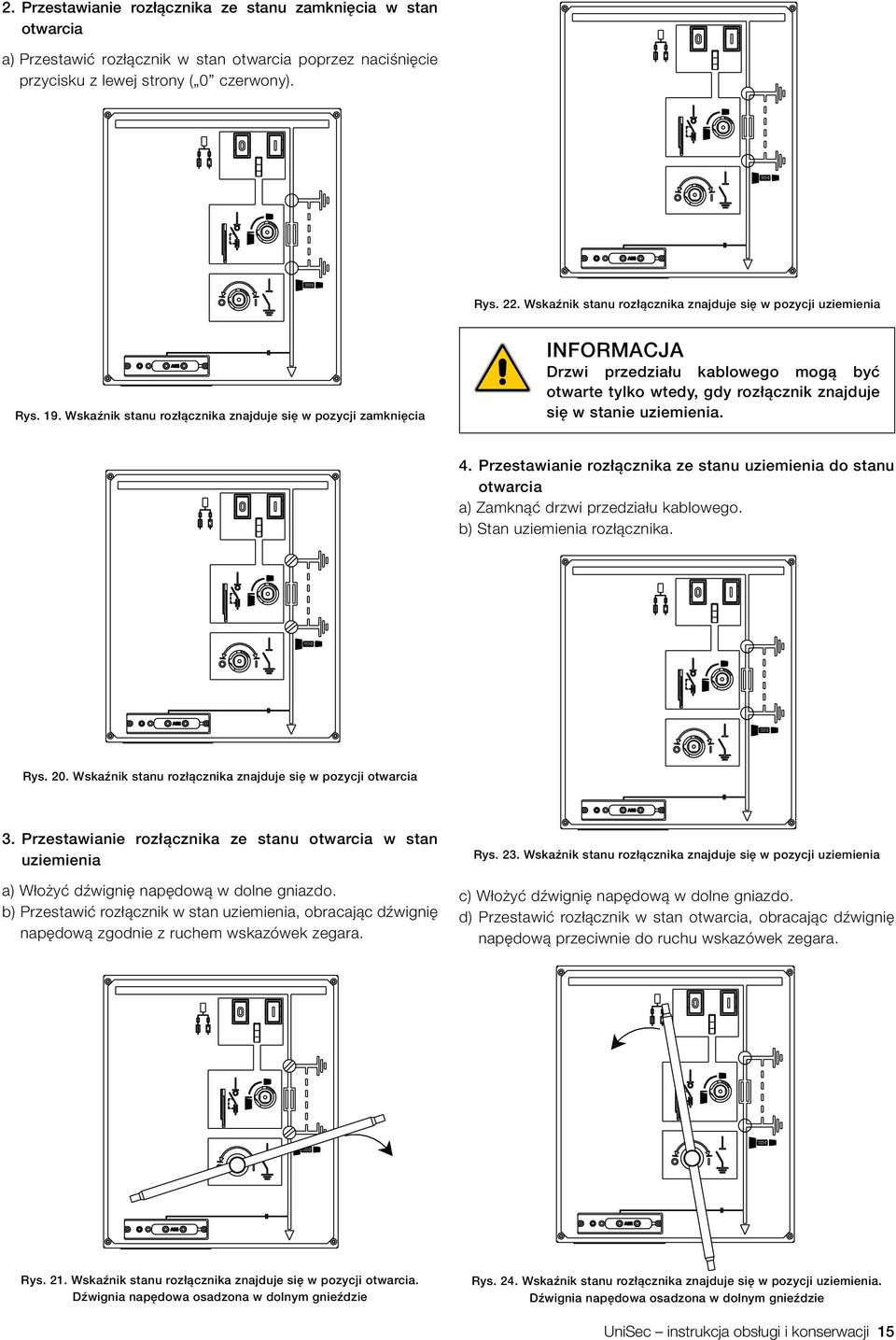

15 2. Przestawianie rozłącznika ze stanu zamknięcia w stan otwarcia a) Przestawić rozłącznik w stan otwarcia poprzez naciśnięcie przycisku z lewej strony ( 0 czerwony). Rys. 22. Wskaźnik stanu rozłącznika znajduje się w pozycji uziemienia Rys. 19. Wskaźnik stanu rozłącznika znajduje się w pozycji zamknięcia INFORMACJA Drzwi przedziału kablowego mogą być otwarte tylko wtedy, gdy rozłącznik znajduje się w stanie uziemienia. 4. Przestawianie rozłącznika ze stanu uziemienia do stanu otwarcia a) Zamknąć drzwi przedziału kablowego. b) Stan uziemienia rozłącznika. Rys. 20. Wskaźnik stanu rozłącznika znajduje się w pozycji otwarcia 3. Przestawianie rozłącznika ze stanu otwarcia w stan uziemienia a) Włożyć dźwignię napędową w dolne gniazdo. b) Przestawić rozłącznik w stan uziemienia, obracając dźwignię napędową zgodnie z ruchem wskazówek zegara. Rys. 23. Wskaźnik stanu rozłącznika znajduje się w pozycji uziemienia c) Włożyć dźwignię napędową w dolne gniazdo. d) Przestawić rozłącznik w stan otwarcia, obracając dźwignię napędową przeciwnie do ruchu wskazówek zegara. Rys. 21. Wskaźnik stanu rozłącznika znajduje się w pozycji otwarcia. Dźwignia napędowa osadzona w dolnym gnieździe Rys. 24. Wskaźnik stanu rozłącznika znajduje się w pozycji uziemienia. Dźwignia napędowa osadzona w dolnym gnieździe UniSec instrukcja obsługi i konserwacji 15

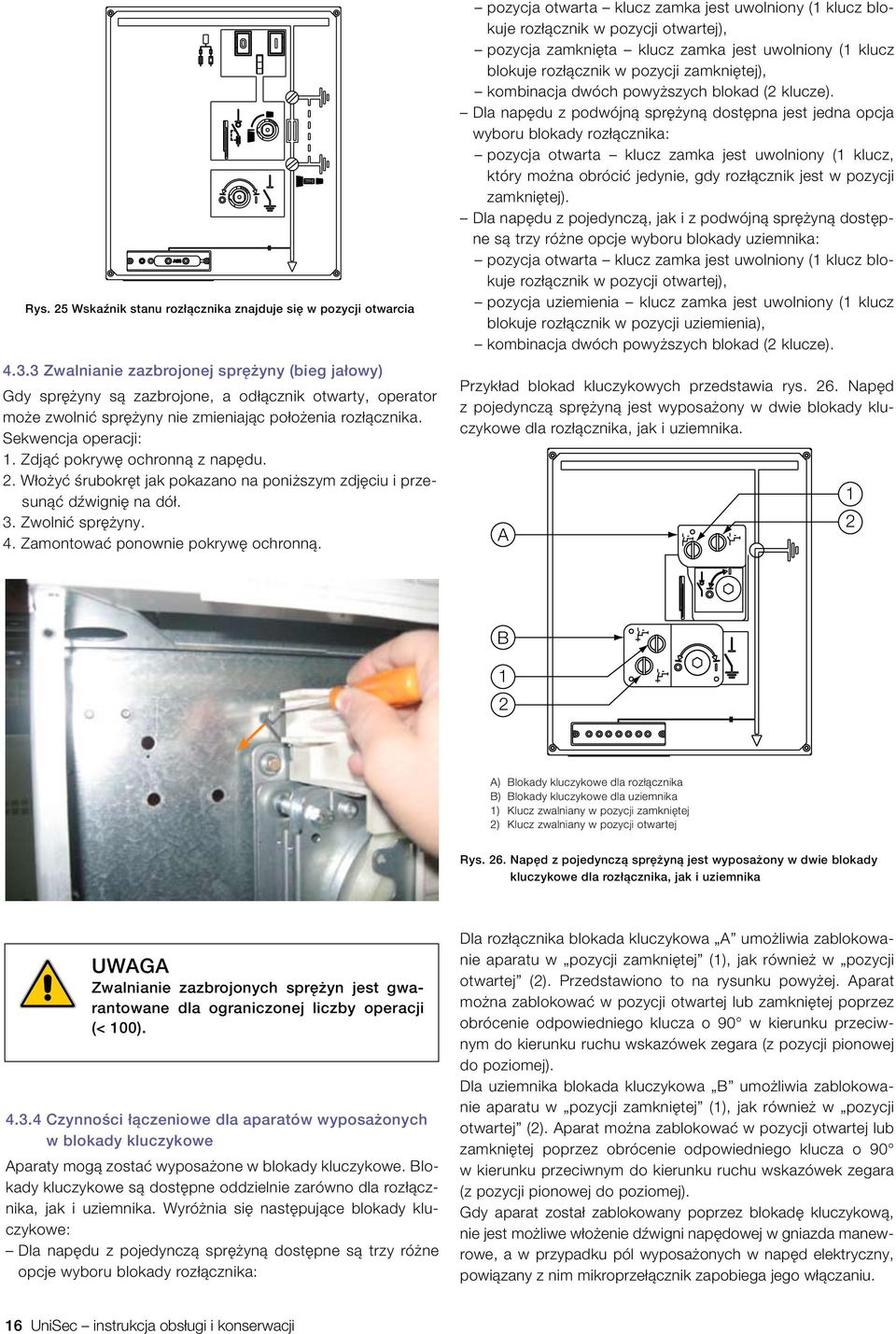

16 Rys. 25 Wskaźnik stanu rozłącznika znajduje się w pozycji otwarcia Zwalnianie zazbrojonej sprężyny (bieg jałowy) Gdy sprężyny są zazbrojone, a odłącznik otwarty, operator może zwolnić sprężyny nie zmieniając położenia rozłącznika. Sekwencja operacji: 1. Zdjąć pokrywę ochronną z napędu. 2. Włożyć śrubokręt jak pokazano na poniższym zdjęciu i przesunąć dźwignię na dół. 3. Zwolnić sprężyny. 4. Zamontować ponownie pokrywę ochronną. pozycja otwarta klucz zamka jest uwolniony (1 klucz blokuje rozłącznik w pozycji otwartej), pozycja zamknięta klucz zamka jest uwolniony (1 klucz blokuje rozłącznik w pozycji zamkniętej), kombinacja dwóch powyższych blokad (2 klucze). Dla napędu z podwójną sprężyną dostępna jest jedna opcja wyboru blokady rozłącznika: pozycja otwarta klucz zamka jest uwolniony (1 klucz, który można obrócić jedynie, gdy rozłącznik jest w pozycji zamkniętej). Dla napędu z pojedynczą, jak i z podwójną sprężyną dostępne są trzy różne opcje wyboru blokady uziemnika: pozycja otwarta klucz zamka jest uwolniony (1 klucz blokuje rozłącznik w pozycji otwartej), pozycja uziemienia klucz zamka jest uwolniony (1 klucz blokuje rozłącznik w pozycji uziemienia), kombinacja dwóch powyższych blokad (2 klucze). Przykład blokad kluczykowych przedstawia rys. 26. Napęd z pojedynczą sprężyną jest wyposażony w dwie blokady kluczykowe dla rozłącznika, jak i uziemnika. A 1 2 B 1 2 A) Blokady kluczykowe dla rozłącznika B) Blokady kluczykowe dla uziemnika 1) Klucz zwalniany w pozycji zamkniętej 2) Klucz zwalniany w pozycji otwartej UWAGA Zwalnianie zazbrojonych sprężyn jest gwarantowane dla ograniczonej liczby operacji (< 100) Czynności łączeniowe dla aparatów wyposażonych w blokady kluczykowe Aparaty mogą zostać wyposażone w blokady kluczykowe. Blokady kluczykowe są dostępne oddzielnie zarówno dla rozłącznika, jak i uziemnika. Wyróżnia się następujące blokady kluczykowe: Dla napędu z pojedynczą sprężyną dostępne są trzy różne opcje wyboru blokady rozłącznika:! Rys. 26. Napęd z pojedynczą sprężyną jest wyposażony w dwie blokady kluczykowe dla rozłącznika, jak i uziemnika Dla rozłącznika blokada kluczykowa A umożliwia zablokowanie aparatu w pozycji zamkniętej (1), jak również w pozycji otwartej (2). Przedstawiono to na rysunku powyżej. Aparat można zablokować w pozycji otwartej lub zamkniętej poprzez obrócenie odpowiedniego klucza o 90 w kierunku przeciwnym do kierunku ruchu wskazówek zegara (z pozycji pionowej do poziomej). Dla uziemnika blokada kluczykowa B umożliwia zablokowanie aparatu w pozycji zamkniętej (1), jak również w pozycji otwartej (2). Aparat można zablokować w pozycji otwartej lub zamkniętej poprzez obrócenie odpowiedniego klucza o 90 w kierunku przeciwnym do kierunku ruchu wskazówek zegara (z pozycji pionowej do poziomej). Gdy aparat został zablokowany poprzez blokadę kluczykową, nie jest możliwe włożenie dźwigni napędowej w gniazda manewrowe, a w przypadku pól wyposażonych w napęd elektryczny, powiązany z nim mikroprzełącznik zapobiega jego włączaniu. 16 UniSec instrukcja obsługi i konserwacji

17 4.3.5 Czynności łączeniowe dla pól z rozłącznikami Informacje ogólne Aby uzyskać bezpieczną przerwę izolacyjną, pomiędzy wyłącznikiem i szynami zbiorczymi jest zainstalowany 3-położeniowy rozłączniko-uziemnik. Dodatkowy uziemnik jest podłączony do dolnych przyłączy wyłącznika (przekładników prądowych, kabli SN). Obydwa uziemniki są mechanicznie sprzęgnięte z napędem rozłącznika i są przełączane jednocześnie z nim wówczas, gdy jest on przełączany ze stanu otwarcia w stan uziemienia. Ponieważ rozłączniki służą do załączania i wyłączania prądów znamionowych w normalnych warunkach pracy obwodu, nie ma potrzeby stosowania blokad mechanicznych pomiędzy wyłącznikiem a rozłącznikiem. OSTRZEŻENIE Wykonywać następujące czynności, zwracając szczególną uwagę na względy bezpieczeństwa! INFORMACJA Podczas pomiaru izolacji kabli uziemnik będzie otwarty, gdy drzwi przedziału kablowego są otwarte Pomiar izolacji kabli a) Włożyć dźwignię napędową w dolne gniazdo. b) Zamknąć uziemnik, obracając dźwignię napędową zgodnie z ruchem wskazówek zegara. Rys. 28. Pozycja uziemienia Rys. 27. Napęd oraz wskaźniki wyłącznika HD4r c) Otworzyć drzwi przedziału kablowego. d) Zdjąć osłonę przedziału napędu (patrz rozdział 4.4.2). e) Przesunąć płytę blokującą do góry. Uziemianie pola kolejność wykonywanych operacji: a) Otworzyć wyłącznik poprzez sterowanie elektryczne lub przycisk mechaniczny. b) Otworzyć rozłącznik GSec. c) Zamknąć uziemniki po obu stronach wyłącznika zgodnie z wcześniej opisanymi instrukcjami. Włączanie pola do systemu kolejność wykonywanych operacji: a) Otworzyć uziemniki. b) Zamknąć rozłącznik GSec. c) Zamknąć wyłącznik poprzez sterowanie elektryczne lub przycisk mechaniczny. Rys. 29. Widok płyty blokującej Pomiar izolacji kabli UWAGA Następujące czynności mogą być wykonywane tylko przez wykwalifikowany personel. f) Włożyć dźwignię napędową w dolne gniazdo. g) Przestawić uziemnik w stan otwarcia, obracając dźwignię napędową przeciwnie do ruchu wskazówek zegara. Teraz można przystąpić do pomiaru izolacji kabli. Po wykonaniu pomiarów izolacji kabli należy wykonać wyżej opisane czynności w odwrotnej kolejności. UniSec instrukcja obsługi i konserwacji 17

18 Pomiar izolacji kabli dla pola SBR a) Otworzyć wyłącznik. b) Otworzyć rozłącznik. c) Zamknąć uziemnik. d) Otworzyć drzwi przedziału kablowego. e) Otworzyć drzwi przedziału szyn zbiorczych. f) Obejść blokadę drzwi przedziału szyn zbiorczych; za pomocą narzędzia przesunąć do dołu metalową blokadę w przedziale szyn zbiorczych powyżej napędu. g) Otworzyć uziemnik. h) Otworzyć dolny uziemnik w przedziale kablowym. Aparat w wersji wysuwnej jest zawsze instalowany na wózku, który może znajdować się w następujących położeniach w stosunku do przedziału: praca: obwody główne i pomocnicze są połączone. próba: obwody główne są przegrodzone a obwody pomocnicze podłączone (wtyk wielobiegunowy osadzony w gnieździe); obwody główne są przegrodzone, a obwody pomocnicze są odłączone (wtyk wielobiegunowy wyjęty z gniazda). oddzielenia: obwody główne i pomocnicze są odłączone, a wózek znajduje się poza rozdzielnicą. Rys. 30. Blokada drzwi przedziału szyn zbiorczych pola SBR Pola typu WBC i WBS Pola typu WBC i WBS do 17,5 kv mogą być wyposażone w wyłącznik próżniowy Vmax lub stycznik próżniowy VSC/P, zaś pola na 24 kv w wyłącznik próżniowy VD4/US. W pozycji praca/próba aparat pozostaje w przedziale, drzwi przedziału są zamknięte, a położenie aparatu można zaobserwować przez okno inspekcyjne w rozdzielnicy. Gniazda manewrowe umieszczone z przodu pola rozdzielczego pozwalają na manewrowanie wózkiem między pozycjami praca/próba przy drzwiach zamkniętych, za pomocą korby. Aparat wyposażony jest w zamki ryglujące umieszczone na przedniej poprzeczce, które pozwalają na trwałe i pewne zablokowanie aparatu w przedziale. Blokada uniemożliwia wsunięcie wózka do rozdzielnicy, gdy uziemnik jest zamknięty. Gdy wózek jest w pozycji pośredniej między pozycją próba a praca blokada uniemożliwia zamknięcie wyłącznika (zarówno mechanicznie, jak i elektrycznie). Na życzenie na wózku może zostać zamontowany elektromagnes blokujący, który jeśli nie jest zasilany uniemożliwia przestawianie wózka. Przewód z wtykiem wielobiegunowym obwodów pomocniczych wychodzi z górnej części przedziału sterowania. Styki pomocnicze wyłącznika oraz styki pomocnicze wsuwania wózka są umieszczone na wyłączniku. Niektóre suwaki metalowe są umieszczone z boku aparatów i służą do operowania przesłonami izolacyjnymi górnych styków SN Opis: 1 Wbudowana dźwignia zbrojenia ręcznego 2 Wskaźnik otwarcia/zamknięcia wyłącznika 3 Tabliczka znamionowa 4 Przycisk otwierania 5 Przycisk zamykania 6 Wskaźnik stanu sprężyny głównej 7 Licznik operacji łączeniowych 8 Styki ramion izolowanych 9 Suwak przesłon ruchomych 10 Wózek jezdny 11 Zamki ryglujące wózek w przedziale aparatowym 12 Cewka podnapięciowa z mechaniczną blokadą działania (na życzenie) 13 Naklejka z adresami poszczególnych styków wtyku wielobiegunowego 14 Wtyk wielobiegunowy 15 Złącze dla okablowania 16 Korba do ręcznego wsuwania/wysuwania wózka 17 Uchwyty suwakowe zamów ryglujących (11) Rys UniSec instrukcja obsługi i konserwacji

19 Przestawianie aparatu wysuwnego INFORMACJA Jeśli wykonywane są operacje polegające na oddzieleniu aparatu z rozdzielnicą, należy zwracać szczególną uwagę na części ruchome. Wyłącznik może być wsunięty do rozdzielnicy tylko w pozycji otwartej. Wsuwanie/wysuwanie wyłącznika musi być wykonywane stopniowo, aby uniknąć wstrząsów mogących uszkodzić blokady mechaniczne. 1. Przestawienie wyłącznika z pozycji oddzielenia do pozycji próba a) Ustawić wózek serwisowy przed frontem rozdzielnicy, doprowadzić do zazębienia zamków ryglujących wózka z rozdzielnicą i zablokować kółka. b) Odryglować wózek aparatu, przesuwając jednocześnie do wewnątrz dwa uchwyty suwakowe zamków ryglujących i jednocześnie stopniowo przesuwając wyłącznik w stronę tyłu rozdzielnicy, aż do momentu zablokowania zamków ryglujących w bocznych gniazdach rozdzielnicy. c) Odblokować kółka wózka serwisowego, odryglować zamki i rozłączyć wózek serwisowy z rozdzielnicą. INFORMACJA Należy upewnić się, że zamki ryglujące zatrzasnęły się prawidłowo w bocznych gniazdach rozdzielnicy (poziome zamki wózka wprowadzone w odpowiadające im gniazda). 2. Pozycja próba i podłączanie obwodów pomocniczych a) Umieścić wtyk wielobiegunowy w gnieździe zamontowanym w obudowie rozdzielnicy. 3. Przestawianie z pozycji próba do pozycji praca (uziemnik otwarty) a) Zamknąć drzwi przedziału wyłącznika, przesuwając uchwyt w dół. b) Dokręcić całkowicie śruby radełkowe. c) Sprawdzić, czy: elektromagnes blokujący uziemnika podłączony jest do zasilania (jeśli zastosowano), blokady kluczykowe są zdjęte (jeśli zastosowano), d) Umieścić dźwignię manewrową w gnieździe uziemnika, tak aby jej występ pokrywał się z jednym z dwóch wcięć. e) Otworzyć uziemnik, przekręcając dźwignię przeciwnie do ruchu wskazówek zegara. f) Wyjąć dźwignię manewrową z gniazda uziemnika. INFORMACJA Sprawdzić, czy drzwi przedziału są zablokowane. g) Zamknąć przesłonę gniazda uziemnika, przekręcając małą dźwignię zgodnie ze wskazówkami zegara. Operacja ta odblokowuje wyłącznik i aktywuje blokadę uniemożliwiającą umieszczenie dźwigni manewrowej w gnieździe uziemnika. h) Sprawdzić, czy elektromagnes blokujący człon wysuwny wyłącznika (jeśli zastosowano) jest podłączony do zasilania oraz czy blokada kluczykowa (jeśli zastosowano) jest zdjęta. i) Umieścić klucz odblokowujący. j) Umieścić korbę do ręcznego wsuwania/wysuwania wózka w gnieździe znajdującym się pośrodku drzwi i przekręcać ją zgodnie z ruchem wskazówek zegara, aż wyłącznik będzie w pełni podłączony. k) Upewnić się, spoglądając przez okno inspekcyjne, czy wyłącznik jest podłączony Operacja wysuwu wyłącznika (tylko przy zamkniętym wyłączniku) 1. Przestawianie z pozycji praca do pozycji próba (wyłącznik otwarty) a) Sprawdzić przez okno inspekcyjne, czy wyłącznik jest otwarty (wskaźnik w położeniu O ). b) Umieścić dźwignię manewrową w gnieździe znajdującym się pośrodku drzwi i przekręcić ją (około 20 obrotów) w przeciwną stronę niż ruch wskazówek zegara, aż wyłącznik zatrzyma się. Opis: 1 Wtyk wielobiegunowy 2 Gniazdo 3 Blokada Rys. 32 Rys. 33 UniSec instrukcja obsługi i konserwacji 19

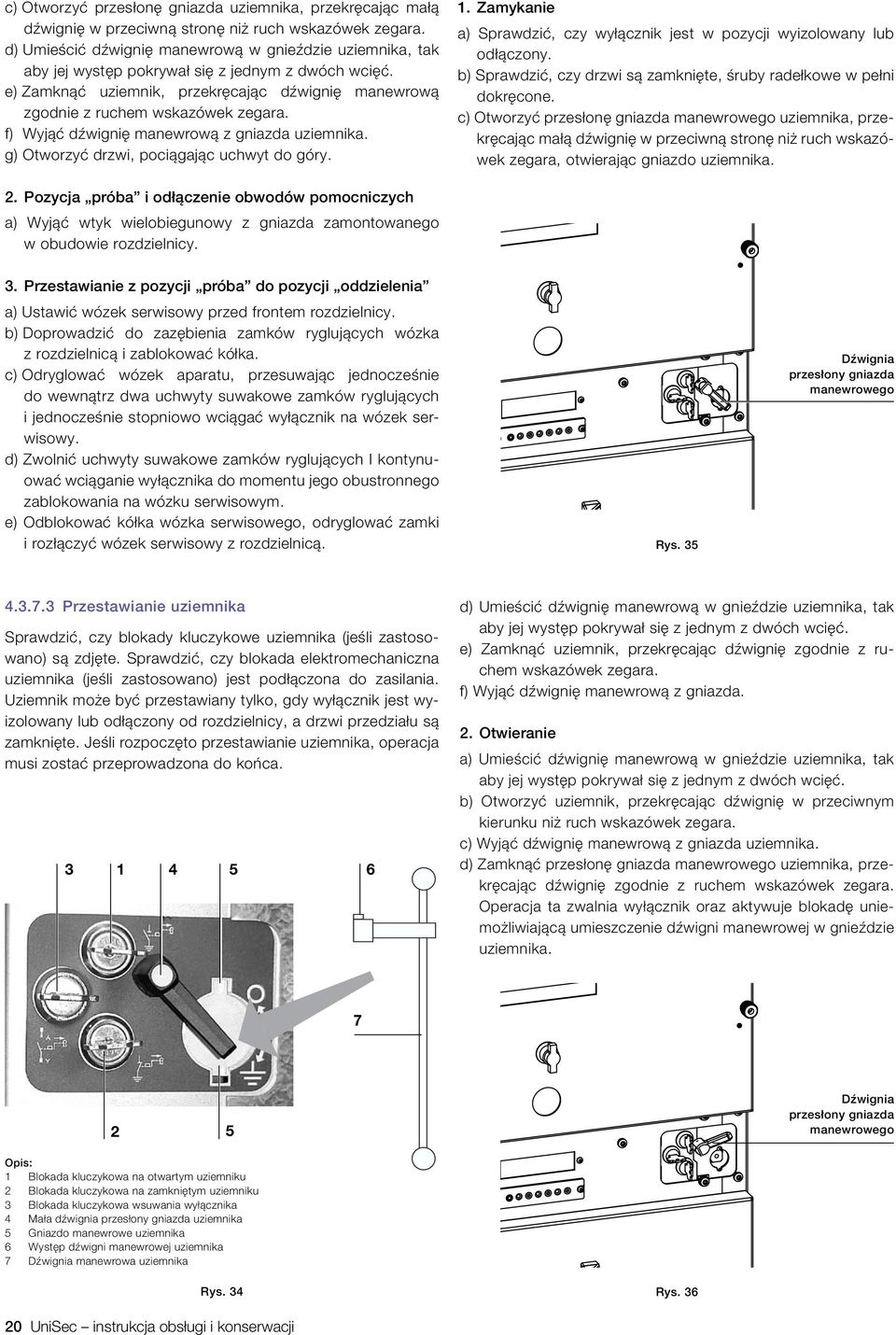

20 c) Otworzyć przesłonę gniazda uziemnika, przekręcając małą dźwignię w przeciwną stronę niż ruch wskazówek zegara. d) Umieścić dźwignię manewrową w gnieździe uziemnika, tak aby jej występ pokrywał się z jednym z dwóch wcięć. e) Zamknąć uziemnik, przekręcając dźwignię manewrową zgodnie z ruchem wskazówek zegara. f) Wyjąć dźwignię manewrową z gniazda uziemnika. g) Otworzyć drzwi, pociągając uchwyt do góry. 1. Zamykanie a) Sprawdzić, czy wyłącznik jest w pozycji wyizolowany lub odłączony. b) Sprawdzić, czy drzwi są zamknięte, śruby radełkowe w pełni dokręcone. c) Otworzyć przesłonę gniazda manewrowego uziemnika, przekręcając małą dźwignię w przeciwną stronę niż ruch wskazówek zegara, otwierając gniazdo uziemnika. 2. Pozycja próba i odłączenie obwodów pomocniczych a) Wyjąć wtyk wielobiegunowy z gniazda zamontowanego w obudowie rozdzielnicy. 3. Przestawianie z pozycji próba do pozycji oddzielenia a) Ustawić wózek serwisowy przed frontem rozdzielnicy. b) Doprowadzić do zazębienia zamków ryglujących wózka z rozdzielnicą i zablokować kółka. c) Odryglować wózek aparatu, przesuwając jednocześnie do wewnątrz dwa uchwyty suwakowe zamków ryglujących i jednocześnie stopniowo wciągać wyłącznik na wózek serwisowy. d) Zwolnić uchwyty suwakowe zamków ryglujących I kontynuować wciąganie wyłącznika do momentu jego obustronnego zablokowania na wózku serwisowym. e) Odblokować kółka wózka serwisowego, odryglować zamki i rozłączyć wózek serwisowy z rozdzielnicą. Rys. 35 Dźwignia przesłony gniazda manewrowego Przestawianie uziemnika Sprawdzić, czy blokady kluczykowe uziemnika (jeśli zastosowano) są zdjęte. Sprawdzić, czy blokada elektromechaniczna uziemnika (jeśli zastosowano) jest podłączona do zasilania. Uziemnik może być przestawiany tylko, gdy wyłącznik jest wyizolowany lub odłączony od rozdzielnicy, a drzwi przedziału są zamknięte. Jeśli rozpoczęto przestawianie uziemnika, operacja musi zostać przeprowadzona do końca d) Umieścić dźwignię manewrową w gnieździe uziemnika, tak aby jej występ pokrywał się z jednym z dwóch wcięć. e) Zamknąć uziemnik, przekręcając dźwignię zgodnie z ruchem wskazówek zegara. f) Wyjąć dźwignię manewrową z gniazda. 2. Otwieranie a) Umieścić dźwignię manewrową w gnieździe uziemnika, tak aby jej występ pokrywał się z jednym z dwóch wcięć. b) Otworzyć uziemnik, przekręcając dźwignię w przeciwnym kierunku niż ruch wskazówek zegara. c) Wyjąć dźwignię manewrową z gniazda uziemnika. d) Zamknąć przesłonę gniazda manewrowego uziemnika, przekręcając dźwignię zgodnie z ruchem wskazówek zegara. Operacja ta zwalnia wyłącznik oraz aktywuje blokadę uniemożliwiającą umieszczenie dźwigni manewrowej w gnieździe uziemnika Dźwignia przesłony gniazda manewrowego Opis: 1 Blokada kluczykowa na otwartym uziemniku 2 Blokada kluczykowa na zamkniętym uziemniku 3 Blokada kluczykowa wsuwania wyłącznika 4 Mała dźwignia przesłony gniazda uziemnika 5 Gniazdo manewrowe uziemnika 6 Występ dźwigni manewrowej uziemnika 7 Dźwignia manewrowa uziemnika Rys. 34 Rys UniSec instrukcja obsługi i konserwacji

21 Kolejność wykonywanych operacji dla pól WBC oraz WBS INFORMACJA Wszystkie rozpoczęte operacje muszą być przeprowadzone do końca. Dźwignia manewrowa musi zostać wyjęta po zakończeniu operacji. W przypadku sprzęgania z innymi polami, które wymagają blokad, klient decyduje i rozporządza dystrybucją kluczyków, dla zapewnienia bezpieczeństwa kolejności wykonywanych operacji. Przed otwarciem drzwi sprawdzić, czy wskaźniki obecności napięcia od strony zasilającej nie świecą się, a także sprawdzić położenie aparatu przez okno inspekcyjne. 4.4 Otwieranie drzwi i pokryw INFORMACJA Drzwi przedziału kablowego mogą być otwarte tylko wtedy, gdy rozłącznik znajduje się w stanie uziemienia Drzwi przedziału kablowego a) Chwytając za rączkę, podnieść drzwi go góry. 1. Przedział wyłącznikowy a) Przez okno inspekcyjne sprawdzić, czy wskaźnik pozycji wyłącznika wskazuje pozycję otwarty ( O ). b) Przestawić wyłącznik do pozycji próba. c) Poluzować, a następnie całkowicie wykręcić śruby radełkowe. d) Otworzyć drzwi wyłącznika. Operacja może być przeprowadzona bez konieczności przerywania pracy rozdzielnicy (przedziały: szyn zbiorczych oraz kablowy pozostają pod napięciem). 2. Przedział kablowy a) Przez okno inspekcyjne sprawdzić, czy wskaźnik pozycji wyłącznika wskazuje pozycję otwarty ( O ). b) Przestawić wyłącznik do pozycji próba. c) Sprawdzić, czy wskaźniki obecności napięcia nie świecą się. d) Zamknąć uziemnik (jeśli występuje). e) Poluzować, a następnie całkowicie wykręcić śruby radełkowe. f) Otworzyć przedział kablowy, pociągając uchwyt do góry. Rys. 37. Otwieranie drzwi przedziału kablowego b) Pociągnąć drzwi do siebie. 3. Przekazanie do eksploatacji a) Zamknąć drzwi przedziału kablowego. b) Zamknąć drzwi przedziału wyłącznikowego, przesuwając uchwyt do dółu. W przypadku pól WBC i WBS zamknąć drzwi przedziału kablowego. c) Dokręcić całkowicie śruby radełkowe. d) Otworzyć uziemnik (jeśli występuje). e) Przestawić wyłącznik do pozycji próba. f) Zamknąć wyłącznik elektrycznie lub przyciskami mechanicznymi na panelu (jeśli zamówiono). g) Przez okno inspekcyjne sprawdzić, czy wyłącznik jest zamknięty (wskaźnik w pozycji I ). Rys. 38. Otwieranie drzwi przedziału kablowego UniSec instrukcja obsługi i konserwacji 21
