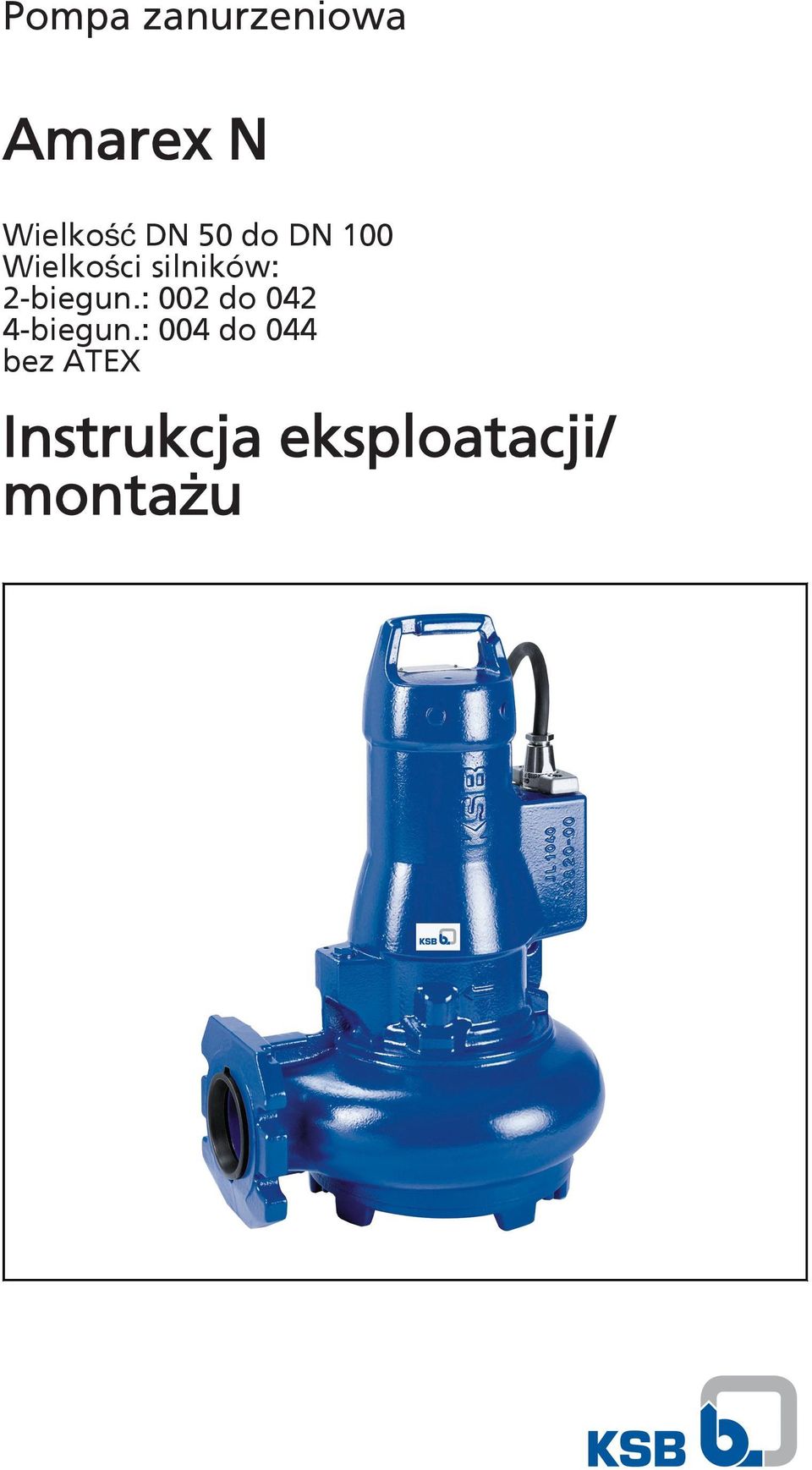

1 Pompa zanurzeniowa Amarex N Wielkość DN 50 do DN 100 Wielkości silników: 2-biegun.: 002 do biegun.: 004 do 044 bez ATEX Instrukcja eksploatacji/ montażu

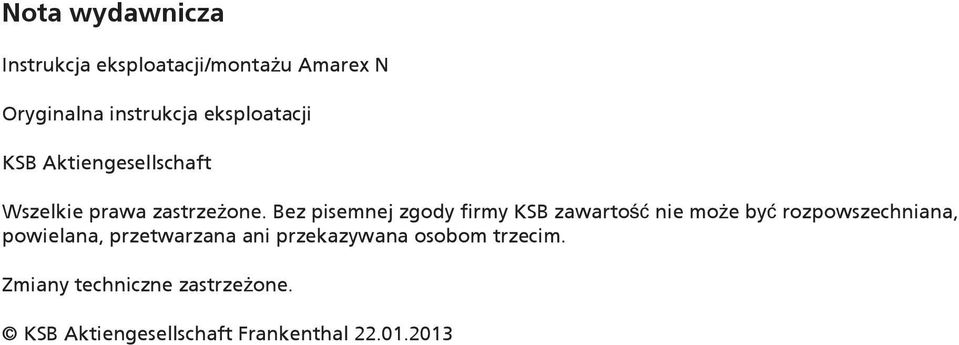

2 Nota wydawnicza Instrukcja eksploatacji/montażu Amarex N Oryginalna instrukcja eksploatacji KSB Aktiengesellschaft Wszelkie prawa zastrzeżone. Bez pisemnej zgody firmy KSB zawartość nie może być rozpowszechniana, powielana, przetwarzana ani przekazywana osobom trzecim. Zmiany techniczne zastrzeżone. KSB Aktiengesellschaft Frankenthal

3 Spis treści Spis treści Glosariusz Uwagi ogólne Podstawy Montaż niekompletnych maszyn Adresaci Współobowiązujące dokumenty Symbolika Bezpieczeństwo Oznaczenia wskazówek ostrzegawczych Uwagi ogólne Zastosowanie zgodne z przeznaczeniem Przeszkolenie i kwalifikacje pracowników Skutki i niebezpieczeństwa wynikające z nieprzestrzegania instrukcji Praca ze znajomością wymagań BHP Zasady bezpieczeństwa dla użytkownika/operatora Instrukcje bezpieczeństwa dotyczące konserwacji, przeglądów i prac montażowych Niedopuszczalne sposoby eksploatacji Wskazówki dotyczące ochrony przeciwwybuchowej Transport/składowanie/utylizacja Kontrola stanu dostawy Transportowanie Składowanie/ochrona antykorozyjna Zwrot do producenta Utylizacja Opis pompy/agregatu pompowego Opis ogólny Oznaczenie Tabliczka znamionowa Opis techniczny Sposoby ustawienia Budowa i sposób działania Zakres dostawy Wymiary i ciężary Ustawienie/montaż Przepisy bezpieczeństwa Kontrola przed rozpoczęciem ustawiania Ustawianie agregatu pompy Instalacja elektryczna...31 Amarex N 3 z 74

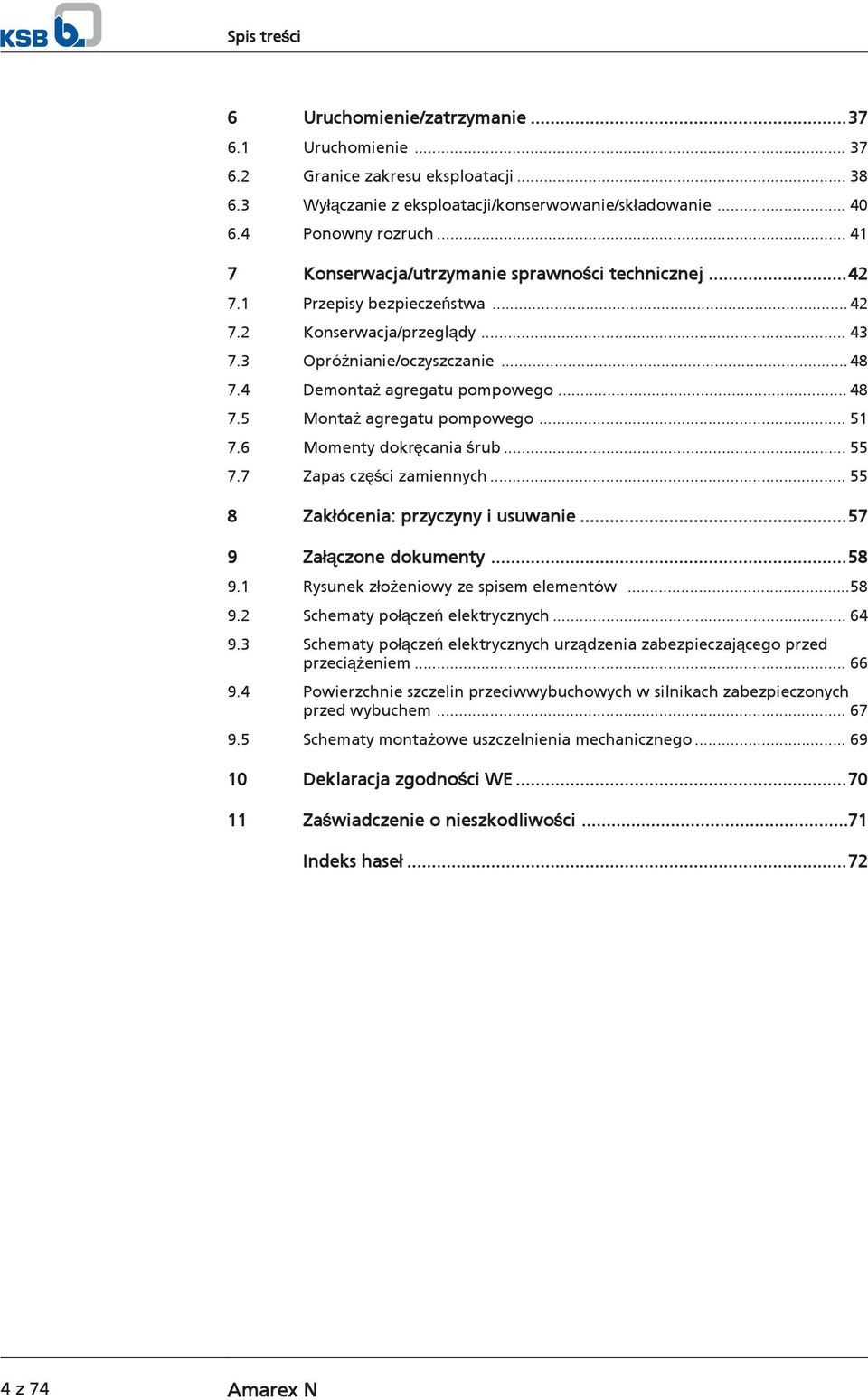

4 Spis treści 6 Uruchomienie/zatrzymanie Uruchomienie Granice zakresu eksploatacji Wyłączanie z eksploatacji/konserwowanie/składowanie Ponowny rozruch Konserwacja/utrzymanie sprawności technicznej Przepisy bezpieczeństwa Konserwacja/przeglądy Opróżnianie/oczyszczanie Demontaż agregatu pompowego Montaż agregatu pompowego Momenty dokręcania śrub Zapas części zamiennych Zakłócenia: przyczyny i usuwanie Załączone dokumenty Rysunek złożeniowy ze spisem elementów Schematy połączeń elektrycznych Schematy połączeń elektrycznych urządzenia zabezpieczającego przed przeciążeniem Powierzchnie szczelin przeciwwybuchowych w silnikach zabezpieczonych przed wybuchem Schematy montażowe uszczelnienia mechanicznego Deklaracja zgodności WE Zaświadczenie o nieszkodliwości...71 Indeks haseł z 74 Amarex N

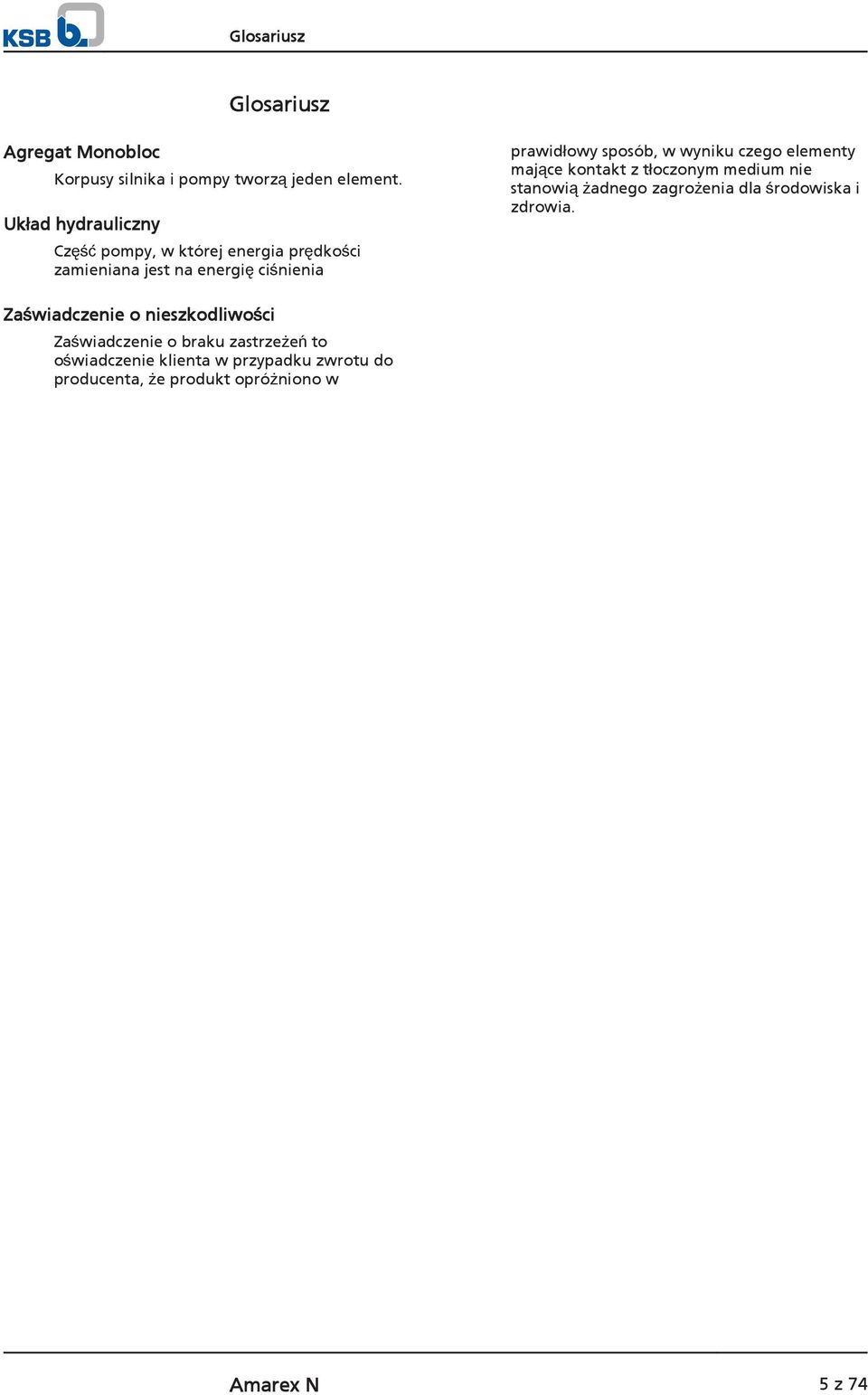

5 Glosariusz Glosariusz Agregat Monobloc Korpusy silnika i pompy tworzą jeden element. Układ hydrauliczny Część pompy, w której energia prędkości zamieniana jest na energię ciśnienia prawidłowy sposób, w wyniku czego elementy mające kontakt z tłoczonym medium nie stanowią żadnego zagrożenia dla środowiska i zdrowia. Zaświadczenie o nieszkodliwości Zaświadczenie o braku zastrzeżeń to oświadczenie klienta w przypadku zwrotu do producenta, że produkt opróżniono w Amarex N 5 z 74

6 1 Uwagi ogólne 1 Uwagi ogólne 1.1 Podstawy Instrukcja eksploatacji jest częścią dokumentacji modeli i wersji wymienionych na stronie tytułowej (szczegółowe informacje, patrz zamieszczone poniżej tabele). Tabela 1: Zakres obowiązywania instrukcji eksploatacji Wielkości Kształty Wersja materiałowa wirników G G1 G2 GH 1) F, S F, S F F F S S F, S F, S F F F S S F F F F F F F F F F F, D F, D F F F F, D F, D F F F Instrukcja eksploatacji opisuje prawidłowe i bezpieczne użytkowanie we wszystkich fazach eksploatacji. Tabliczka znamionowa zawiera serię oraz wielkość, najważniejsze parametry eksploatacyjne, a także numer zlecenia i numer pozycji zlecenia. Numer zlecenia oraz numer pozycji zlecenia opisują jednoznacznie pompę/agregat pompowy i służą do identyfikacji podczas wszystkich kolejnych operacji handlowych. Aby zachować prawa z tytułu gwarancji, w razie uszkodzenia urządzenia należy niezwłocznie powiadomić najbliższy serwis firmy KSB. 1.2 Montaż niekompletnych maszyn W przypadku dostarczanych przez firmę KSB niekompletnych maszyn należy przestrzegać odpowiednich zaleceń z podrozdziału Konserwacja/naprawa. 1.3 Adresaci Adresatami niniejszej instrukcji eksploatacji są pracownicy o wykształceniu technicznym.( Rozdział 2.4 Strona 10) 1.4 Współobowiązujące dokumenty Tabela 2: Przegląd współobowiązującej dokumentacji Dokument Zawartość Karta danych Opis danych technicznych pompy/agregatu pompowego Plan ustawienia/karta wymiarów Opis wymiarów przyłączy i wymiarów ustawienia dla pompy/agregatu pompowego, ciężary Charakterystyka hydrauliczna Charakterystyki wysokości tłoczenia, wydajności tłoczenia, sprawności i zapotrzebowania mocy Rysunek złożeniowy 2) Opis pompy na rysunku przekrojowym Listy części zamiennych 2) Opis części zamiennych Dodatkowa instrukcja eksploatacji 2) np. dla części do stacjonarnego montażu na mokro W przypadku wyposażenia i/lub zintegrowanych elementów maszyny stosować się do dokumentacji producenta. 1) Wersja GH tylko w przypadku agregatów pompowych WL i YL 2) jeśli został uzgodniony w zakresie dostawy 6 z 74 Amarex N

7 1 Uwagi ogólne 1.5 Symbolika Tabela 3: Stosowane symbole Symbol Znaczenie Warunek w ramach instrukcji postępowania Polecenie w ramach wskazówek bezpieczeństwa Wynik działania Odsyłacze Kroki instrukcji postępowania Wskazówka zawiera zalecenia i ważne wskazówki dot. obchodzenia się z produktem Amarex N 7 z 74

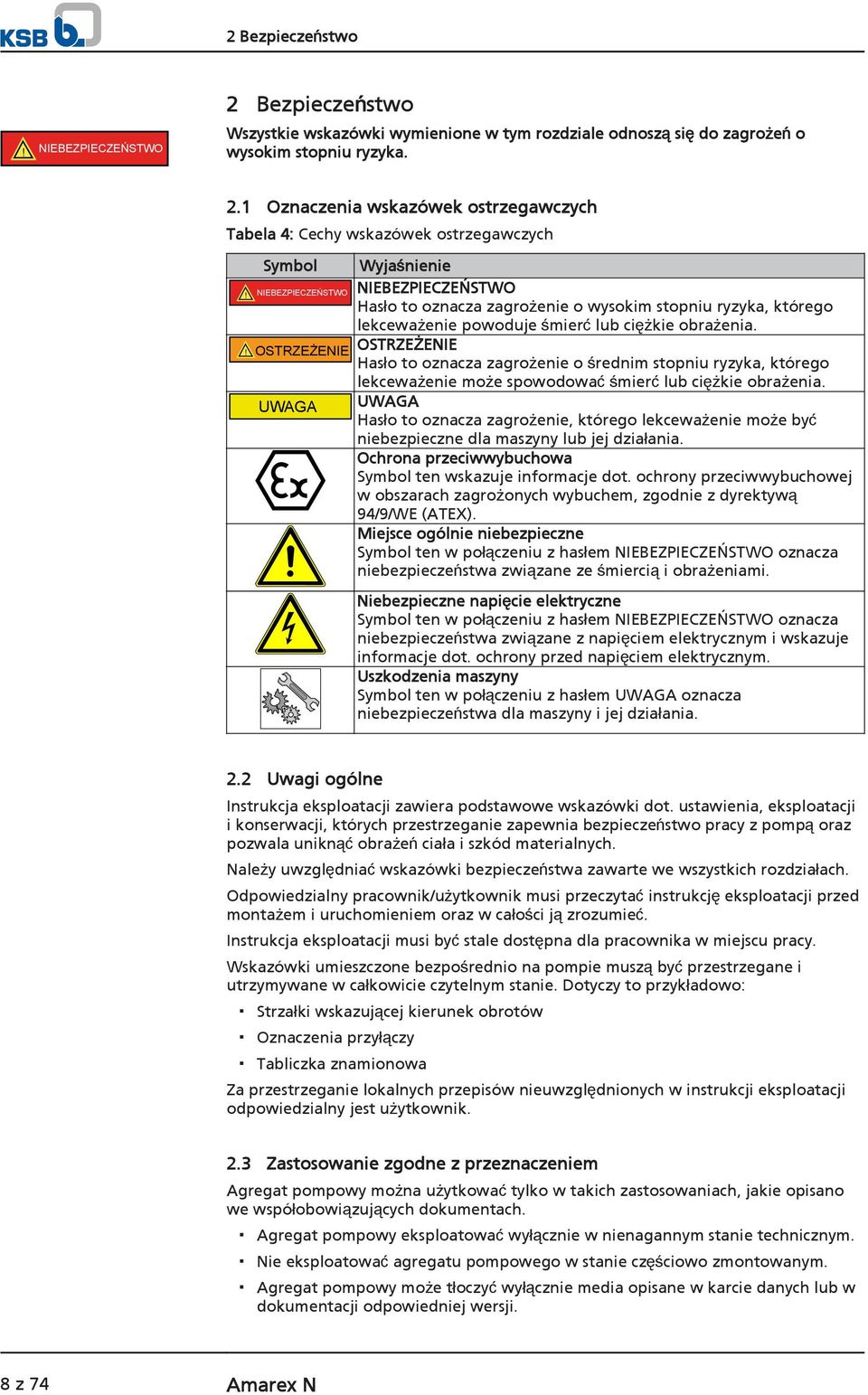

8 2 Bezpieczeństwo! NIEBEZPIECZEŃSTWO 2 Bezpieczeństwo Wszystkie wskazówki wymienione w tym rozdziale odnoszą się do zagrożeń o wysokim stopniu ryzyka. 2.1 Oznaczenia wskazówek ostrzegawczych Tabela 4: Cechy wskazówek ostrzegawczych Symbol Wyjaśnienie! NIEBEZPIECZEŃSTWO NIEBEZPIECZEŃSTWO Hasło to oznacza zagrożenie o wysokim stopniu ryzyka, którego lekceważenie powoduje śmierć lub ciężkie obrażenia.! OSTRZEŻENIE OSTRZEŻENIE Hasło to oznacza zagrożenie o średnim stopniu ryzyka, którego lekceważenie może spowodować śmierć lub ciężkie obrażenia. UWAGA UWAGA Hasło to oznacza zagrożenie, którego lekceważenie może być niebezpieczne dla maszyny lub jej działania. Ochrona przeciwwybuchowa Symbol ten wskazuje informacje dot. ochrony przeciwwybuchowej w obszarach zagrożonych wybuchem, zgodnie z dyrektywą 94/9/WE (ATEX). Miejsce ogólnie niebezpieczne Symbol ten w połączeniu z hasłem NIEBEZPIECZEŃSTWO oznacza niebezpieczeństwa związane ze śmiercią i obrażeniami. Niebezpieczne napięcie elektryczne Symbol ten w połączeniu z hasłem NIEBEZPIECZEŃSTWO oznacza niebezpieczeństwa związane z napięciem elektrycznym i wskazuje informacje dot. ochrony przed napięciem elektrycznym. Uszkodzenia maszyny Symbol ten w połączeniu z hasłem UWAGA oznacza niebezpieczeństwa dla maszyny i jej działania. 2.2 Uwagi ogólne Instrukcja eksploatacji zawiera podstawowe wskazówki dot. ustawienia, eksploatacji i konserwacji, których przestrzeganie zapewnia bezpieczeństwo pracy z pompą oraz pozwala uniknąć obrażeń ciała i szkód materialnych. Należy uwzględniać wskazówki bezpieczeństwa zawarte we wszystkich rozdziałach. Odpowiedzialny pracownik/użytkownik musi przeczytać instrukcję eksploatacji przed montażem i uruchomieniem oraz w całości ją zrozumieć. Instrukcja eksploatacji musi być stale dostępna dla pracownika w miejscu pracy. Wskazówki umieszczone bezpośrednio na pompie muszą być przestrzegane i utrzymywane w całkowicie czytelnym stanie. Dotyczy to przykładowo: Strzałki wskazującej kierunek obrotów Oznaczenia przyłączy Tabliczka znamionowa Za przestrzeganie lokalnych przepisów nieuwzględnionych w instrukcji eksploatacji odpowiedzialny jest użytkownik. 2.3 Zastosowanie zgodne z przeznaczeniem Agregat pompowy można użytkować tylko w takich zastosowaniach, jakie opisano we współobowiązujących dokumentach. Agregat pompowy eksploatować wyłącznie w nienagannym stanie technicznym. Nie eksploatować agregatu pompowego w stanie częściowo zmontowanym. Agregat pompowy może tłoczyć wyłącznie media opisane w karcie danych lub w dokumentacji odpowiedniej wersji. 8 z 74 Amarex N

9 2 Bezpieczeństwo Nigdy nie użytkować agregatu pompowego bez tłoczonego medium. Należy stosować się do podanych w karcie danych lub też w dokumentacji dozwolonych granic pracy ciągłej (Q min 3) oraz Q maks 4) ) (możliwe uszkodzenia: pęknięcie wału, awaria łożyska, uszkodzenie ślizgowych pierścieni uszczelniających itp.). W przypadku tłoczenia ścieków nieoczyszczonych punkty znamionowe pracy w przypadku pracy ciągłej zawierają się w zakresie od 0,7 do 1,2 x Q opt 5), co ma na celu zminimalizowanie zatykania/zatarcia. Należy unikać punktów znamionowych pracy ciągłej przy silnie zredukowanych prędkościach obrotowych w połączeniu z niewielkimi wydajnościami tłoczenia (<0,7 x Q opt 5) ). Przestrzegać danych dot. maksymalnej wydajności, podanych w karcie danych lub też w dokumentacji (unikać przegrzania, uszkodzenia pierścieni ślizgowych, uszkodzeń kawitacyjnych, uszkodzeń podczas składowania,...). Nie dławić agregatu pompowego po stronie ssącej (unikać uszkodzeń kawitacyjnych). Uzgodnić inne sposoby użytkowania z producentem, o ile nie zostały one wymienione w karcie danych lub też w dokumentacji. Różne kształty wirników należy stosować tylko do wymienionych w poniższej tabeli mediów. Wirnik z rozdrabniaczem (kształt wirnika S) Zastosowanie dla następujących tłoczonych mediów: fekalia, ścieki domowe i brudna woda z cząsteczkami długowłóknistymi Wirnik o przepływie swobodnym (wirnik F) Zastosowanie dla następujących tłoczonych mediów: media z zawartością cząstek stałych i zatykającymi dodatkami, jak również wtrąceniami gazów i powietrza Otwarte, ukośne koło jednołopatkowe (kształt wirnika D) Zastosowanie dla następujących tłoczonych mediów: media z zawartością cząstek stałych z dodatkami długowłóknistymi Unikanie przewidywalnego błędnego zastosowania Należy zachowywać niezbędną prędkość minimalną dla pełnego otwarcia zaworów klapowych zwrotnych, aby zapobiec spadkom ciśnienia/ryzyku zatkania. (Informacji na temat niezbędnej prędkości minimalnej/ współczynnika strat należy zasięgnąć u producenta.) Nigdy nie przekraczać wskazanych w karcie danych lub w dokumentacji dozwolonych granic zastosowania w odniesieniu do ciśnienia, temperatury itp. 3) najmniejsza dozwolona wydajność tłoczenia 4) największa dozwolona wydajność tłoczenia 5) optymalna sprawność Amarex N 9 z 74

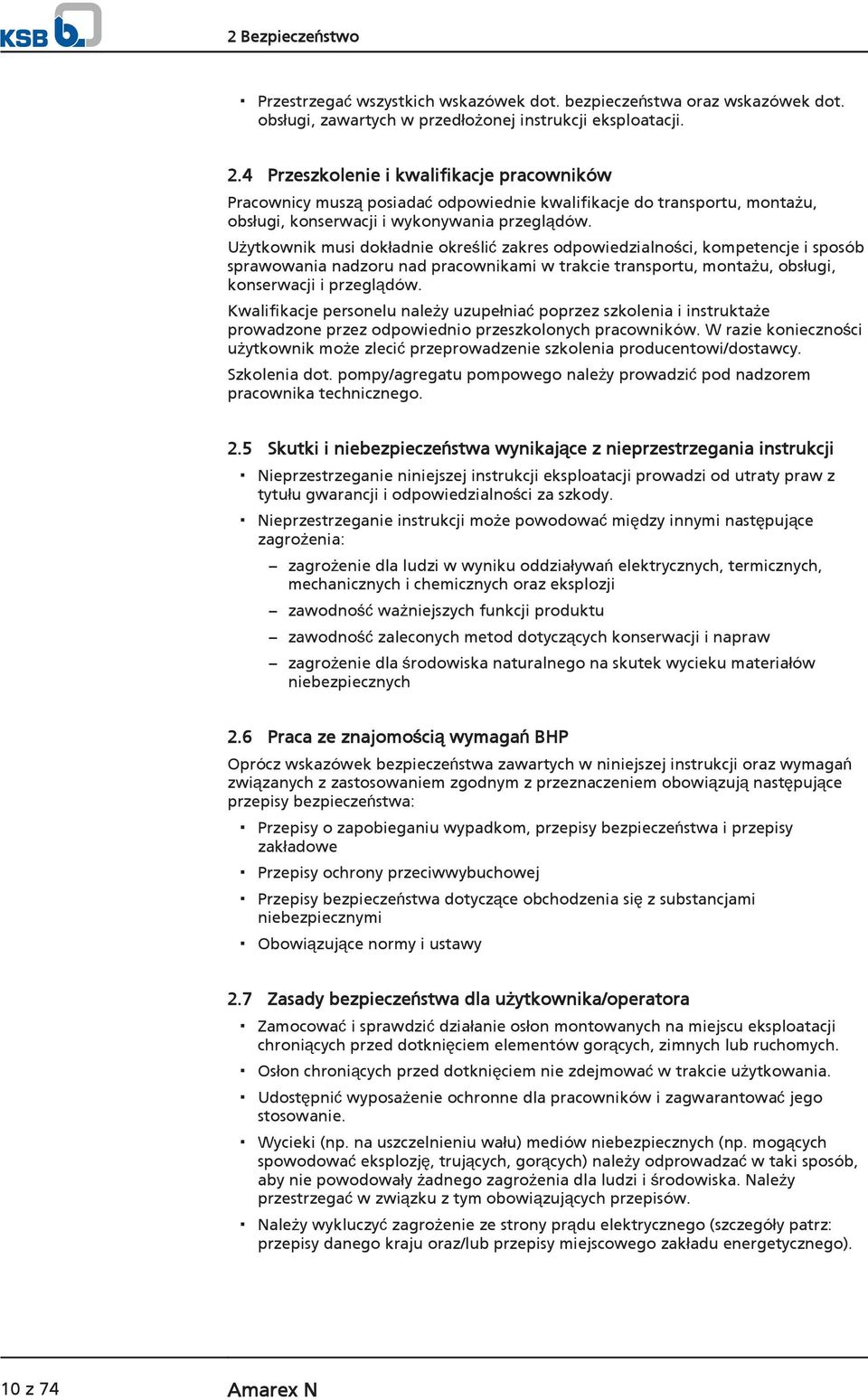

10 2 Bezpieczeństwo Przestrzegać wszystkich wskazówek dot. bezpieczeństwa oraz wskazówek dot. obsługi, zawartych w przedłożonej instrukcji eksploatacji. 2.4 Przeszkolenie i kwalifikacje pracowników Pracownicy muszą posiadać odpowiednie kwalifikacje do transportu, montażu, obsługi, konserwacji i wykonywania przeglądów. Użytkownik musi dokładnie określić zakres odpowiedzialności, kompetencje i sposób sprawowania nadzoru nad pracownikami w trakcie transportu, montażu, obsługi, konserwacji i przeglądów. Kwalifikacje personelu należy uzupełniać poprzez szkolenia i instruktaże prowadzone przez odpowiednio przeszkolonych pracowników. W razie konieczności użytkownik może zlecić przeprowadzenie szkolenia producentowi/dostawcy. Szkolenia dot. pompy/agregatu pompowego należy prowadzić pod nadzorem pracownika technicznego. 2.5 Skutki i niebezpieczeństwa wynikające z nieprzestrzegania instrukcji Nieprzestrzeganie niniejszej instrukcji eksploatacji prowadzi od utraty praw z tytułu gwarancji i odpowiedzialności za szkody. Nieprzestrzeganie instrukcji może powodować między innymi następujące zagrożenia: zagrożenie dla ludzi w wyniku oddziaływań elektrycznych, termicznych, mechanicznych i chemicznych oraz eksplozji zawodność ważniejszych funkcji produktu zawodność zaleconych metod dotyczących konserwacji i napraw zagrożenie dla środowiska naturalnego na skutek wycieku materiałów niebezpiecznych 2.6 Praca ze znajomością wymagań BHP Oprócz wskazówek bezpieczeństwa zawartych w niniejszej instrukcji oraz wymagań związanych z zastosowaniem zgodnym z przeznaczeniem obowiązują następujące przepisy bezpieczeństwa: Przepisy o zapobieganiu wypadkom, przepisy bezpieczeństwa i przepisy zakładowe Przepisy ochrony przeciwwybuchowej Przepisy bezpieczeństwa dotyczące obchodzenia się z substancjami niebezpiecznymi Obowiązujące normy i ustawy 2.7 Zasady bezpieczeństwa dla użytkownika/operatora Zamocować i sprawdzić działanie osłon montowanych na miejscu eksploatacji chroniących przed dotknięciem elementów gorących, zimnych lub ruchomych. Osłon chroniących przed dotknięciem nie zdejmować w trakcie użytkowania. Udostępnić wyposażenie ochronne dla pracowników i zagwarantować jego stosowanie. Wycieki (np. na uszczelnieniu wału) mediów niebezpiecznych (np. mogących spowodować eksplozję, trujących, gorących) należy odprowadzać w taki sposób, aby nie powodowały żadnego zagrożenia dla ludzi i środowiska. Należy przestrzegać w związku z tym obowiązujących przepisów. Należy wykluczyć zagrożenie ze strony prądu elektrycznego (szczegóły patrz: przepisy danego kraju oraz/lub przepisy miejscowego zakładu energetycznego). 10 z 74 Amarex N

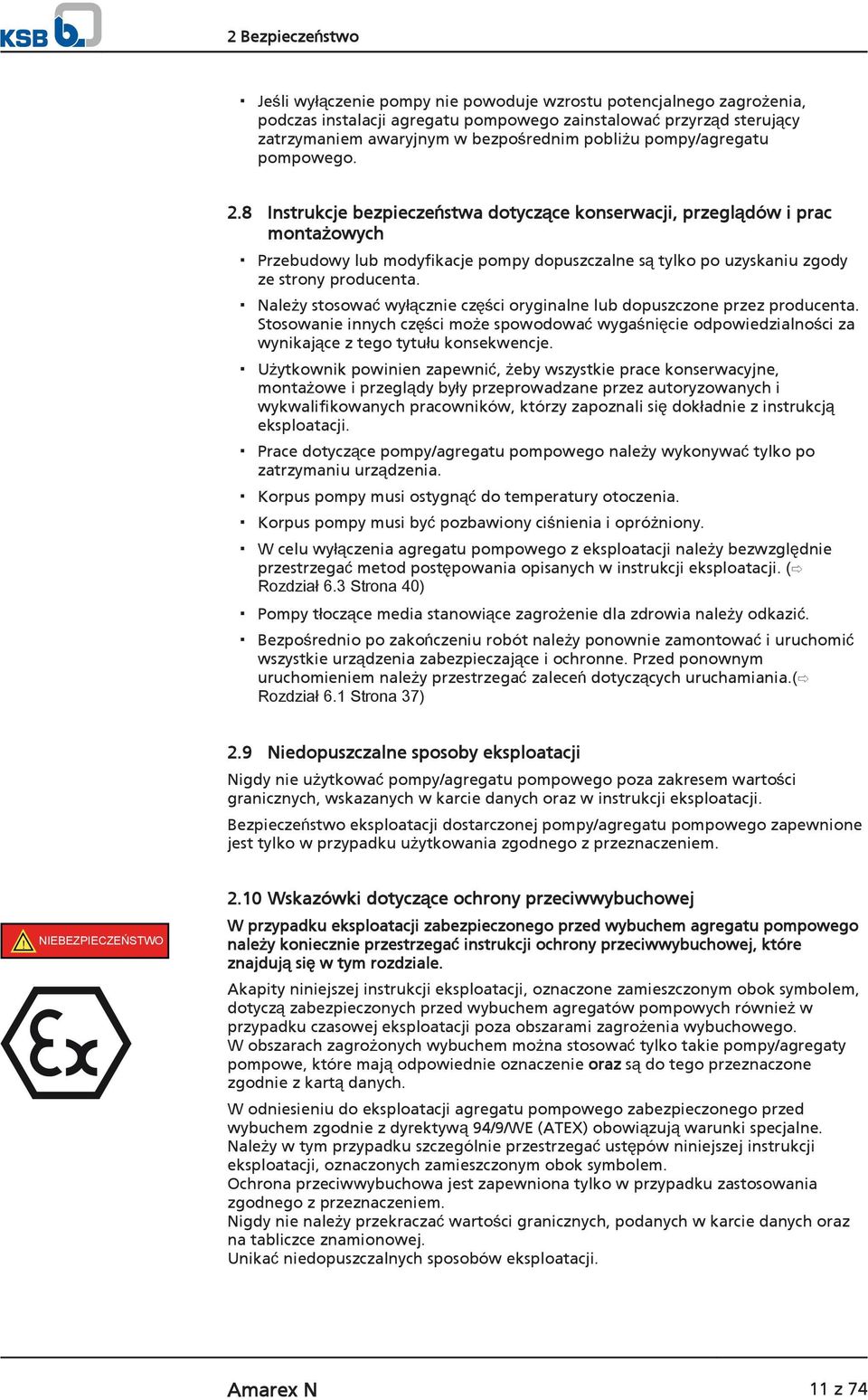

11 2 Bezpieczeństwo Jeśli wyłączenie pompy nie powoduje wzrostu potencjalnego zagrożenia, podczas instalacji agregatu pompowego zainstalować przyrząd sterujący zatrzymaniem awaryjnym w bezpośrednim pobliżu pompy/agregatu pompowego. 2.8 Instrukcje bezpieczeństwa dotyczące konserwacji, przeglądów i prac montażowych Przebudowy lub modyfikacje pompy dopuszczalne są tylko po uzyskaniu zgody ze strony producenta. Należy stosować wyłącznie części oryginalne lub dopuszczone przez producenta. Stosowanie innych części może spowodować wygaśnięcie odpowiedzialności za wynikające z tego tytułu konsekwencje. Użytkownik powinien zapewnić, żeby wszystkie prace konserwacyjne, montażowe i przeglądy były przeprowadzane przez autoryzowanych i wykwalifikowanych pracowników, którzy zapoznali się dokładnie z instrukcją eksploatacji. Prace dotyczące pompy/agregatu pompowego należy wykonywać tylko po zatrzymaniu urządzenia. Korpus pompy musi ostygnąć do temperatury otoczenia. Korpus pompy musi być pozbawiony ciśnienia i opróżniony. W celu wyłączenia agregatu pompowego z eksploatacji należy bezwzględnie przestrzegać metod postępowania opisanych w instrukcji eksploatacji. ( Rozdział 6.3 Strona 40) Pompy tłoczące media stanowiące zagrożenie dla zdrowia należy odkazić. Bezpośrednio po zakończeniu robót należy ponownie zamontować i uruchomić wszystkie urządzenia zabezpieczające i ochronne. Przed ponownym uruchomieniem należy przestrzegać zaleceń dotyczących uruchamiania.( Rozdział 6.1 Strona 37) 2.9 Niedopuszczalne sposoby eksploatacji Nigdy nie użytkować pompy/agregatu pompowego poza zakresem wartości granicznych, wskazanych w karcie danych oraz w instrukcji eksploatacji. Bezpieczeństwo eksploatacji dostarczonej pompy/agregatu pompowego zapewnione jest tylko w przypadku użytkowania zgodnego z przeznaczeniem.! NIEBEZPIECZEŃSTWO 2.10 Wskazówki dotyczące ochrony przeciwwybuchowej W przypadku eksploatacji zabezpieczonego przed wybuchem agregatu pompowego należy koniecznie przestrzegać instrukcji ochrony przeciwwybuchowej, które znajdują się w tym rozdziale. Akapity niniejszej instrukcji eksploatacji, oznaczone zamieszczonym obok symbolem, dotyczą zabezpieczonych przed wybuchem agregatów pompowych również w przypadku czasowej eksploatacji poza obszarami zagrożenia wybuchowego. W obszarach zagrożonych wybuchem można stosować tylko takie pompy/agregaty pompowe, które mają odpowiednie oznaczenie oraz są do tego przeznaczone zgodnie z kartą danych. W odniesieniu do eksploatacji agregatu pompowego zabezpieczonego przed wybuchem zgodnie z dyrektywą 94/9/WE (ATEX) obowiązują warunki specjalne. Należy w tym przypadku szczególnie przestrzegać ustępów niniejszej instrukcji eksploatacji, oznaczonych zamieszczonym obok symbolem. Ochrona przeciwwybuchowa jest zapewniona tylko w przypadku zastosowania zgodnego z przeznaczeniem. Nigdy nie należy przekraczać wartości granicznych, podanych w karcie danych oraz na tabliczce znamionowej. Unikać niedopuszczalnych sposobów eksploatacji. Amarex N 11 z 74

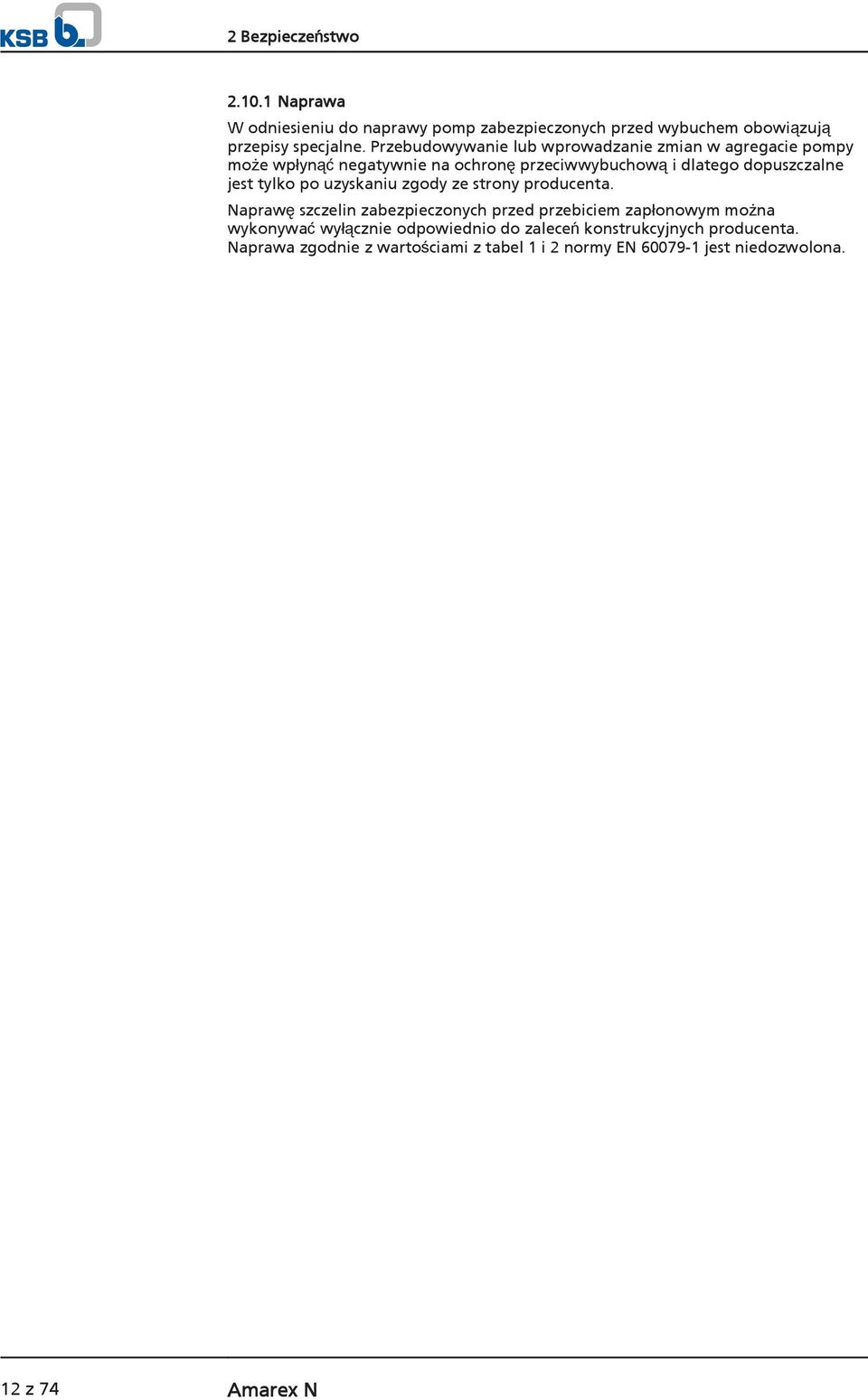

12 2 Bezpieczeństwo Naprawa W odniesieniu do naprawy pomp zabezpieczonych przed wybuchem obowiązują przepisy specjalne. Przebudowywanie lub wprowadzanie zmian w agregacie pompy może wpłynąć negatywnie na ochronę przeciwwybuchową i dlatego dopuszczalne jest tylko po uzyskaniu zgody ze strony producenta. Naprawę szczelin zabezpieczonych przed przebiciem zapłonowym można wykonywać wyłącznie odpowiednio do zaleceń konstrukcyjnych producenta. Naprawa zgodnie z wartościami z tabel 1 i 2 normy EN jest niedozwolona. 12 z 74 Amarex N

13 3 Transport/składowanie/utylizacja 3 Transport/składowanie/utylizacja 3.1 Kontrola stanu dostawy 1. Podczas przekazywania towarów sprawdzić każdą jednostkę opakowania pod kątem uszkodzeń. 2. W przypadku uszkodzeń transportowych dokładnie ustalić szkodę, sporządzić dokumentację i niezwłocznie powiadomić pisemnie firmę KSB lub punkt sprzedaży oraz ubezpieczyciela. 3.2 Transportowanie NIEBEZPIECZEŃSTWO Nieprawidłowy transport Zagrożenie dla życia ze strony spadających elementów! Uszkodzenie agregatu pompowego! Do zamocowania środków do mocowania ładunku należy stosować tylko przewidziany do tego punkt mocowania (uchwyt pompy). Nigdy nie zawieszać agregatu pompowego za przewód przyłączeniowy. Łańcuch / linę do podnoszenia z zakresu dostawy należy stosować tylko do wkładania agregatu pompowego do szybu lub wyjmowania z niego. Łańcuch / linę do podnoszenia należy zaczepić w bezpieczny sposób na pompie i na dźwigu. Należy stosować tylko sprawdzone i dopuszczone środki mocowania. Należy stosować się do regionalnych przepisów dotyczących transportu. Należy stosować się do dokumentacji producenta środka mocowania. Nośność środka mocowania musi być większa niż ciężar podany na tabliczce znamionowej podnoszonego agregatu. Dodatkowo należy uwzględnić podnoszone części urządzenia. 3.3 Składowanie/ochrona antykorozyjna Jeśli uruchomienie ma nastąpić po upływie dłuższego czasu od dostarczenia, zaleca się zastosowanie następujących środków: UWAGA Nieprawidłowe składowanie Uszkodzenie elektrycznych przewodów przyłączeniowych! Elektryczne przewody przyłączeniowe należy podeprzeć przy przepustach kablowych dla uniknięcia trwałego odkształcenia. Kapturki ochronne można zdjąć z elektrycznych przewodów przyłączeniowych dopiero podczas montażu. UWAGA Uszkodzenie w trakcie składowania powodowane przez wilgoć, kurz lub szkodniki Korozja/zanieczyszczenie pompy/agregatu pompowego! W przypadku składowania pompy/agregatu pompowego na zewnątrz lub w stanie zapakowanym przykryć pompę/agregat pompowy oraz wyposażenie materiałem wodoszczelnym. Amarex N 13 z 74

14 3 Transport/składowanie/utylizacja UWAGA Wilgotne, zabrudzone lub uszkodzone otwory i miejsca połączeń Nieszczelność lub uszkodzenie agregatu pompowego! Zamknięte otwory agregatu pompowego należy otworzyć dopiero podczas ustawiania. Tabela 5: Warunki otoczenia w trakcie składowania Warunki otoczenia Wartość Wilgotność względna od 5 % do 85 % (bez kondensacji) Temperatura otoczenia od - 20 C do + 70 C Agregat pompowy należy przechowywać w warunkach suchych, bez wstrząsów i w miarę możliwości w oryginalnym opakowaniu. 1. Wnętrze korpusu pompy spryskać środkiem konserwującym, zwłaszcza obszar wokół szczeliny wirnika. 2. Rozpylić środek konserwujący przez króciec ssawny i tłoczny. Następnie zaleca się zamknąć króćce (np. za pomocą zatyczek z tw. sztucznego lub innych). WSKAZÓWKA Podczas nakładania/usuwania środka konserwującego należy przestrzegać zaleceń producenta. 3.4 Zwrot do producenta 1. Pompę należy opróżnić w prawidłowy sposób. ( Rozdział 7.3 Strona 48) 2. Gruntownie wypłukać i oczyścić pompę, zwłaszcza w przypadku szkodliwych, wybuchowych, gorących i innych groźnych mediów. 3. Jeśli tłoczone są media, których pozostałości w reakcji z wilgocią z powietrza mogą powodować korozję lub też zapalają się w zetknięciu z tlenem, agregat pompowy należy dodatkowo zneutralizować i w celu osuszenia zastosować do przedmuchania bezwodny gaz obojętny. 4. Do pompy/agregatu pompowego należy zawsze załączyć kompletnie wypełnione zaświadczenie o braku zastrzeżeń względem stanu higienicznego pompy. Należy koniecznie wskazać zastosowane środki bezpieczeństwa oraz środki odkażające.( Rozdział 11 Strona 71) WSKAZÓWKA W razie potrzeby można pobrać zaświadczenie o braku zastrzeżeń z Internetu pod adresem: Utylizacja OSTRZEŻENIE Zagrażające zdrowiu i/lub gorące tłoczone media, materiały pomocnicze i eksploatacyjne Zagrożenie dla ludzi i środowiska! Zebrać płyn płuczący oraz w razie potrzeby pozostałą ciecz i zutylizować. W razie potrzeby nosić odzież ochronną oraz maskę ochronną. Przestrzegać ustawowych przepisów dot. utylizacji niebezpiecznych dla zdrowia substancji. 14 z 74 Amarex N

15 3 Transport/składowanie/utylizacja 1. Zdemontować pompę/agregat pompowy. Zebrać smary stałe i płynne podczas demontażu. 2. Materiały pompy podzielić wg rodzaju, np. na: - metal, - tworzywo sztuczne, - złom elektroniczny, - smary stałe i płynne. 3. Zutylizować wg obowiązujących przepisów lub odstawić do wyspecjalizowanego zakładu utylizacji. Amarex N 15 z 74

16 4 Opis pompy/agregatu pompowego 4 Opis pompy/agregatu pompowego 4.1 Opis ogólny Pompa do tłoczenia nieoczyszczonych ścieków z dodatkiem cząstek długowłóknistych i stałych, cieczy z wtrąceniami powietrza i gazów, jak również szlamu z osadników wstępnych, osadów czynnych i przefermentowanych. 4.2 Oznaczenie Przykład: Amarex N F / 012 YLG 120 Tabela 6: Objaśnienie oznaczenia Skrót Znaczenie Amarex N Seria F Kształt wirnika, np. F = wirnik o przepływie swobodnym 50 Średnica znamionowa króćca tłocznego [mm] 170 Liczba znamionowa dla wielkości układów hydraulicznych 01 Liczba znamionowa dla wielkości silników 2 Liczba biegunów YL Wersja silnika, np. YL = z ochroną przeciwwybuchową T4 (40 C) G Materiał obudowy, np. G = żeliwo szare 120 Średnica znamionowa wirnika [mm] 4.3 Tabliczka znamionowa a) b) KSB SAS F Sequedin KSB SAS F Sequedin TYPE Amarex N S / 012 ULG TYPE Amarex N S / 012 YLG-160 No No II2G Ex dc IIB T4 Q l/s H 32 2 m S Q l/s H 32 2 m S1101 TEMP. MAX. 55 C 47 kg TEMP. MAX. 55 C 47 kg 2011 Motor IP 68 SUBM. MAX. 25 m CLASS F 15 Motor IP 68 SUBM. MAX. 25 m CLASS F 16 DKN U 3~ DKN U 3~ M.-No P 2 1,9 kw 400 V 50 Hz cos φ 0,83 P 2 1,9 kw V Hz cos φ 0, min -1 4,5 A I A /I N 4,4 S min -1 4,5 A I A /I N 4,4 18 S II2G Ex d IIB T4 Gb LCIE 03 ATEX 6428 X WARNUNG - NICHT UNTER SPANNUNG ÖFFNEN WARNUNG - NICHT UNTER SPANNUNG ÖFFNEN WARNING - DO NOT OPEN WHEN ENERGIZED 20 WARNING - DO NOT OPEN WHEN ENERGIZED AVERTISSEMENT - NE PAS OUVRIR SOUS TENSION Mat. No: AVERTISSEMENT - NE PAS OUVRIR SOUS TENSION Mat. No: Rys. 1: Tabliczka znamionowa (przykład) a) standardowy agregat pompowy, b) agregat pompowy z zabezpieczeniem przeciwwybuchowym 1 Nazwa 2 Numer zamówienia KSB 3 Wydajność tłoczenia 4 Maks. temperatura medium oraz temperatura otoczenia 5 Stopień ochrony 6 Typ silnika 7 Moc znamionowa 8 Znamionowa prędkość obrotowa 9 Napięcie znamionowe 10 Prąd znamionowy 11 Wysokość podnoszenia 12 Numer seryjny 13 Ciężar całkowity 14 Rok produkcji 15 Maks. głębokość zanurzenia 16 Klasa cieplna izolacji uzwojenia 17 Współczynnik mocy w punkcie znamionowym 18 Tryb pracy pracy 19 Częstotliwość znamionowa 20 Stosunek prądów rozruchowych 21 Oznaczenie Atex dla silnika zatapialnego 22 Oznaczenie Atex dla agregatu pompowego 23 Numer silnika Klucz numerów seryjnych S = seria, 11 = rok produkcji 2011, 01 = 1. tydzień kalendarzowy 16 z 74 Amarex N

17 4 Opis pompy/agregatu pompowego 4.4 Opis techniczny Konstrukcja Pompa z silnikiem zatapialnym Niesamozasysające Agregat blokowy Uszczelnienie wału Dwa umieszczone jedno za drugim, niezależne od kierunku obrotów uszczelnienia mechaniczne z komorą olejową Typy wirników Różne rodzaje wirników, w zależności od zastosowania Wirnik w wersji D Otwarte, ukośne koło jednołopatkowe (kształt wirnika D) Zastosowanie dla następujących tłoczonych mediów: media z zawartością cząstek stałych z dodatkami długowłóknistymi Wirnik w wersji F Wirnik o przepływie swobodnym (wirnik F) Zastosowanie dla następujących tłoczonych mediów: media z zawartością cząstek stałych i zatykającymi dodatkami, jak również wtrąceniami gazów i powietrza Wirniki D i F są odpowiednie do następujących tłoczonych mediów: Osad czynny Osad przefermentowany Osad grzewczy Woda zmieszana Ścieki surowe Osad surowy Osad obiegowy Wirnik S Wirnik z rozdrabniaczem (kształt wirnika S) Zastosowanie dla następujących tłoczonych mediów: fekalia, ścieki domowe i brudna woda z cząsteczkami długowłóknistymi Wirnik S jest odpowiedni do następujących tłoczonych mediów: Ścieki domowe Woda zanieczyszczona Ścieki bytowe i gospodarcze Amarex N 17 z 74

18 4 Opis pompy/agregatu pompowego Łożyskowanie standardowe Łożyska smarowane smarem na cały okres eksploatacji Nie wymagają konserwacji Łożyskowanie wzmocnione (opcjonalnie) Wzmocnione łożyskowanie może być zastosowane w następujących kombinacjach układ hydrauliczny - silnik: Tabela 7: Łożyskowanie wzmocnione Wielkości układów hydraulicznych Amarex N S (wersja silnika YL) Amarex N S (wersja silnika YL) Łożysko po stronie pompy: Wielkość silnika i liczba biegunów 002, 012, , 042 Łożysko napełnione smarem stałym na cały okres użytkowania Napęd Asynchroniczny, indukcyjny silnik trójfazowy z wirnikiem zwartym Agregaty pompowe zabezpieczone przed wybuchem mają stopień ochrony przed zapłonem Ex dc IIB. 18 z 74 Amarex N

19 4 Opis pompy/agregatu pompowego 4.5 Sposoby ustawienia Tabela 8: Przegląd sposobów ustawienia Sposób ustawienia S - stacjonarne ustawienie mokre P7 P2 P7 P4 P7 P4 P5 P5 P5 z prowadnicą jarzmową P2: elementy montażowe prowadnicy kabłąkowej (tylko Amarex N 50 i 65), ET 6) = 1,5 m / 1,8 m / 2,1 m P5: uchwyt P7: łańcuch i uszak, długość = 2 m z prowadzeniem liniowym P4: elementy montażowe prowadnicy linowej, ET 6) = 4,5 m P5: uchwyt P7: łańcuch i uszak, długość = 5 m z prowadnicą jednorurową P4: elementy montażowe prowadnicy jednorurowej P5: uchwyt P7: łańcuch i uszak, długość = 5 m Rodzaj montażu P - ruchome ustawienie mokre P7 P7 P1 P5 P4 P6 z prowadnicą 2- rurową P4: elementy montażowe prowadnicy dwururowej P5: uchwyt i przejściówka P7: łańcuch i uszak, długość = 5 m P1: pompa P6: stopa P7: łańcuch i uszak, długość = 5 m 6) ET = głębokość zabudowy od dolnej krawędzi otworu wejściowego do dna studzienki Amarex N 19 z 74

20 4 Opis pompy/agregatu pompowego 4.6 Budowa i sposób działania Wersja Sposób działania Uszczelnienie 1 Wał 2 Kozioł łożyskowy 3 Pokrywa korpusu 4 Pokrywa zasysająca 5 Króciec ssawny 6 Króciec tłoczny 7 Wirnik 8 Uszczelnienie wału 9 Łożysko po stronie pompy 10 Łożysko po stronie silnika Pompa jest wykonana w wersji z osiowym wejściem strumienia oraz z promieniowym wyjściem strumienia. Układ hydrauliczny jest zamocowany na przedłużonym wale silnika. Wał jest przeprowadzony przez wspólne łożyskowanie. Tłoczone medium wpływa do pompy osiowo przez króciec ssawny (5) i jest kierowane z przyspieszeniem przez obracający się wirnik (7) w postaci cylindrycznego strumienia na zewnątrz. Dzięki konturowi strumieniowemu korpusu pompy prędkość tłoczonego medium zamieniana jest na ciśnienie. Tłoczone medium zostaje doprowadzone do króćca tłocznego (6), poprzez który wydostaje się ono z pompy. Układ hydrauliczny jest ograniczony po tylnej stronie wirnika przez pokrywę korpusu (4), przez którą przechodzi wał (1). Miejsce przejścia wału przez pokrywę jest odizolowane od otoczenia za pomocą uszczelnienia wału (8). Wał osadzony jest na łożyskach tocznych (9 oraz 10), które podtrzymywane są przez kozioł łożyskowy (2), połączony z korpusem pompy i/lub pokrywą korpusu. Pompa jest uszczelniona przez dwa umieszczone jedno za drugim niezależne od kierunku obrotów uszczelnienia z pierścieniami ślizgowymi. Komora smarowa pomiędzy uszczelnieniami służy do chłodzenia smaru uszczelnień z pierścieniami ślizgowymi. 4.7 Zakres dostawy W zależności od wersji poniższe pozycje należą do zakresu dostawy: Stacjonarne ustawienie mokre Kompletny agregat pompowy z elektrycznymi przewodami przyłączeniowymi Zaczep z materiałem uszczelniającym i materiałem mocującym Lina / łańcuch do podnoszenia 7) 7) opcjonalnie 20 z 74 Amarex N

21 4 Opis pompy/agregatu pompowego Konsola z materiałem mocującym Kolano kołnierzowe ze stopką i materiał mocujący Akcesoria prowadnicy (drążki prowadzące nie wchodzą w zakres dostawy firmy KSB) Ruchome ustawienie mokre Kompletny agregat pompowy z elektrycznymi przewodami przyłączeniowymi Płyta podstawy wzgl. stojak pompy z materiałem mocującym Lina / łańcuch do podnoszenia 8) WSKAZÓWKA Zakres dostawy obejmuje odrębną tabliczkę znamionową. Tabliczkę tę należy zamocować w dobrze widoczny sposób poza miejscem montażu, np. na szafie sterowniczej, na przewodzie rurowym lub na konsoli. 4.8 Wymiary i ciężary Dane dot. wymiarów i ciężarów znaleźć można w planie ustawienia/na rysunku wymiarowym lub w karcie danych agregatu pompowego. 8) opcjonalnie Amarex N 21 z 74

22 5 Ustawienie/montaż 5 Ustawienie/montaż 5.1 Przepisy bezpieczeństwa NIEBEZPIECZEŃSTWO Nieprawidłowe ustawienie w obszarach zagrożonych wybuchem Niebezpieczeństwo eksplozji! Uszkodzenie agregatu pompowego! Przestrzegać lokalnych przepisów ochrony przeciwwybuchowej. Przestrzegać danych zamieszczonych w karcie danych oraz na tabliczce znamionowej agregatu pompowego. NIEBEZPIECZEŃSTWO Przebywanie osób w studzience podczas pracy agregatu pompowego Porażenie elektryczne! Nigdy nie uruchamiać agregatu pompowego, jeśli ktoś przebywa jeszcze w studzience. OSTRZEŻENIE Niedozwolone przedmioty (narzędzia, śruby itp.) w szybie/studzience pompy przy uruchamianiu agregatu pompowego Zagrożenie dla ludzi i urządzeń! Przed zalaniem sprawdzić szyb/studzienkę pompy pod kątem obecności niedozwolonych przedmiotów i w razie potrzeby je usunąć. 5.2 Kontrola przed rozpoczęciem ustawiania Przygotowanie miejsca ustawienia Miejsce ustawienia ustawienie stacjonarne OSTRZEŻENIE Ustawianie na powierzchniach nieumocowanych i niebędących elementami nośnymi Zagrożenie dla ludzi i urządzeń! Przestrzegać dostatecznej wytrzymałości na ściskanie według klasy C35/45 betonu w klasie ekspozycji XC1 według EN Powierzchnia ustawiania musi być twarda, płaska i pozioma. Przestrzegać podanych ciężarów. Rezonanse Unikać rezonansów o typowych częstotliwościach wzbudzania w fundamencie i w podłączonych przewodach rurowych (np. jedno- lub dwukrotnej częstotliwości obrotów oraz dźwięku obrotu łopatek). W przeciwnym razie częstotliwości te mogą spowodować ekstremalnie wysokie drgania. 1. Skontrolować miejsce montażu urządzenia. Miejsce montażu urządzenia musi być przygotowane zgodnie z wymiarami na karcie wymiarów/planie ustawienia. 22 z 74 Amarex N

23 5 Ustawienie/montaż Miejsce ustawienia ustawienie ruchome OSTRZEŻENIE Nieprawidłowe ustawienie Zagrożenie dla ludzi i urządzeń! Ustawić pionowo agregat pompowy silnikiem do góry. Agregat pompowy zabezpieczyć za pomocą odpowiednich środków przed przechyleniem i przewróceniem. Przestrzegać danych dot. ciężaru w karcie danych/na tabliczce znamionowej. Rezonanse Unikać rezonansów o typowych częstotliwościach wzbudzania w fundamencie i w podłączonych przewodach rurowych (np. jedno- lub dwukrotnej częstotliwości obrotów oraz dźwięku obrotu łopatek). W przeciwnym razie częstotliwości te mogą spowodować ekstremalnie wysokie drgania. 1. Skontrolować miejsce montażu urządzenia. Miejsce montażu urządzenia musi być przygotowane zgodnie z wymiarami na karcie wymiarów/planie ustawienia Sprawdzanie poziomu cieczy smarującej Komory smarowe są napełnione fabrycznie przyjazną dla środowiska, nietoksyczną cieczą smarującą. 1. Ustawić agregat pompowy w sposób przedstawiony na rysunku. a) b) M = 40 mm M = 40 mm 2563: :109 Rys. 2: Sprawdzanie poziomu cieczy smarującej a) wersja YL i WL; b) wersja YL i WL przy rozmiarze pompy i Wykręcić śrubę zamykającą 903 wraz z pierścieniem uszczelniającym 411. Poziom cieczy smarującej musi znajdować się 40 mm poniżej wysokości otworu wlewu. 3. Jeśli poziom cieszy smarującej jest niższy, komorę smarową należy napełnić poprzez otwór wlewu aż do uzyskania podanej ilości. 4. Wkręcić śrubę zamykającą 903 wraz z pierścieniem uszczelniającym 411. Przestrzegać momentów dokręcania.( Rozdział 7.6 Strona 55) Sprawdzanie kierunku obrotu NIEBEZPIECZEŃSTWO Praca agregatu pompowego na sucho Niebezpieczeństwo eksplozji! Sprawdzić kierunek obrotu agregatu pompowego z zabezpieczeniem przeciwwybuchowym poza strefą zagrożenia wybuchowego. Amarex N 23 z 74

24 5 Ustawienie/montaż OSTRZEŻENIE Ręce lub ciała obce w korpusie pompy Okaleczenia, uszkodzenie pompy! Nigdy nie wkładać rąk ani przedmiotów do pompy. Przed podłączeniem sprawdzić wnętrze pompy pod kątem występowania ciał obcych. Nigdy nie trzymać agregatu pompowego w ręce podczas kontroli kierunku obrotu. UWAGA Praca agregatu pompy na sucho Zwiększone drgania! Uszkodzenie uszczelnień z pierścieniami ślizgowymi i łożysk! Nigdy nie włączać agregatu pompy poza tłoczonym medium na czas dłuższy niż 60 sekund. Agregat jest podłączony elektrycznie. 1. Włączając i wyłączając natychmiast agregat pompowy, sprawdzić kierunek obrotu silnika. 2. Skontrolować kierunek obrotu. Patrząc na otwór pompy, wirnik musi poruszać się w kierunku przeciwnym do ruchu wskazówek zegara (jest on zaznaczony strzałką na obudowie pompy). Rys. 3: Sprawdzanie kierunku obrotu 3. W przypadku nieprawidłowego kierunku obrotu należy sprawdzić przyłącze pompy lub instalacji rozdzielczej. 4. Odłączyć przyłącza elektryczne agregatu pompowego i zabezpieczyć przed niezamierzonym włączeniem. 5.3 Ustawianie agregatu pompy Podczas ustawiania agregatu pompy należy z zasady przestrzegać planu ustawienia/ arkusza wymiarów Stacjonarne ustawienie mokre Mocowanie kolana kołnierzowego ze stopką Kolano kołnierzowe, w zależności od wielkości, mocuje się za pomocą kotew mocujących. 24 z 74 Amarex N

25 5 Ustawienie/montaż Mocowanie kolana kołnierzowego za pomocą kotew mocujących 1. Ustawić kolano kołnierzowe 72-1 na podłożu. 2. Osadzić kotwy mocujące Przykręcić kolano kołnierzowe 72-1 do podłoża za pomocą kotew mocujących Rys. 4: Mocowanie kolana kołnierzowego 6kt SW M SW t = herf tfix l Tabela 9: Wymiary kotwy mocującej Wielkość d o [mm] t=h erf [mm] t fix [mm] Rozw. klucza [mm] M [mm] Rozw. klucza 6-kąt. [mm] Mt mon [Nm] M 10x M 16x Tabela 10: Czasy utwardzania wkładu z zaprawą Temperatura w podłożu Czas utwardzania [min] od -5 C do 0 C 240 od 0 C do +10 C 45 od +10 C do +20 C 20 > +20 C 10 do Rys. 5: Wymiary Podłączanie przewodu rurowego NIEBEZPIECZEŃSTWO Przekroczenie dopuszczalnych obciążeń na kołnierzu kolana kołnierzowego Zagrożenie dla życia ze strony wypływającego z nieszczelnych miejsc gorącego, toksycznego, żrącego lub palnego medium! Nie używać pompy jako stałego punktu podparcia dla przewodów rurowych. Przewody rurowe należy zamocować bezpośrednio przed pompą i podłączać bez naprężeń. Przestrzegać dopuszczalnych obciążeń kołnierza. Skompensować rozszerzanie przewodu rurowego w wyniku wzrostu temperatury za pomocą odpowiednich środków. WSKAZÓWKA Podczas odwadniania niżej położonych obiektów dla uniknięcia cofania cieczy z kanału należy zamontować w przewodzie tłocznym zawór klapowy zwrotny. Amarex N 25 z 74

26 5 Ustawienie/montaż UWAGA Krytyczna prędkość obrotowa Zwiększone drgania! Uszkodzenie uszczelnień z pierścieniami ślizgowymi i łożysk! W przypadku dłuższego wzniosu przewodów należy zamontować zawór klapowy zwrotny, aby po wyłączeniu uniknąć zwiększonych obrotów wstecznych. W przypadku montażu zaworu klapowego zwrotnego zwrócić uwagę na odpowietrzenie. F z F y M y M z Mx F x Tabela 11: Dopuszczalne obciążenia kołnierza Średnica kołnierza Siły [N] Momenty [Nm] F y F z F x F M y M z M x M Rys. 6: Dopuszczalne obciążenia kołnierza Montaż prowadnicy liny Agregat pompowy jest wprowadzany do studzienki lub umieszczany w zbiorniku za pomocą podwójnej prowadnicy na dwóch równoległych, mocno naprężonych linach stalowych i samoczynnie sprzęga się z umieszczonym na dnie kolanem kołnierzowym ze stopką. WSKAZÓWKA Jeśli warunki budowlane/przeprowadzenie przewodów rurowych itp. wymuszają ukośne przeprowadzanie liny prowadzącej, nie należy przekraczać kąta 5, zapewniającego bezpieczną możliwość zaczepienia. Mocowanie konsoli 1. Konsolę 894 należy zamocować za pomocą dybli stalowych do brzegu studzienki i dokręcić momentem 10 Nm. 2. Wsunąć pałąki zaciskowe 571 przez otwory w elemencie mocującym 572 i zabezpieczyć za pomocą nakrętek Przy użyciu nakrętek zamocować sworznie gwintowane 904 ze zmontowanym wstępnie przyrządem zaciskowym do konsoli. Nie wkręcać nakrętki zbyt daleko, aby zapewnić odpowiedni odcinek w celu późniejszego naprężenia liny prowadzącej. Rys. 7: Montaż konsoli 26 z 74 Amarex N

27 5 Ustawienie/montaż Wkładanie liny prowadzącej 1. Podnieść pałąk zaciskowy 571 i przełożyć jeden koniec liny. 2. Przeprowadzić linę wokół kolana kołnierzowego ze stopką 72-1, ponownie przeciągnąć do elementu mocującego 572 i wprowadzić w pałąk zaciskowy Naprężyć linę ręcznie i zacisnąć za pomocą nakrętek sześciokątnych Naprężyć linę przez dokręcenie nakrętek sześciokątnych , przylegających do konsoli. Przestrzegać wartości podanych w tabeli Siła naprężenia liny prowadzącej. 5. Następnie zabezpieczyć nakrętki za pomocą drugiej nakrętki sześciokątnej. 6. Swobodny koniec liny można albo zwinąć wokół elementu mocującego 572 albo też obciąć. Po obcięciu końcówki liny należy owinąć, aby uniknąć jej rozplatania. 7. Zaczepić w konsoli 894 hak do późniejszego mocowania łańcucha/liny do podnoszenia. Tabela 12: Siła naprężenia liny prowadzącej Rys. 8: Wkładanie liny prowadzącej Wielkość pompy Moment dokręcania M A[Nm] Siła naprężenia liny P [N] Montaż prowadnicy drążkowej (1 lub 2 rury prowadzące) Agregat pompowy jest wprowadzany do studzienki lub umieszczany w zbiorniku na jednej lub dwóch ustawionych pionowo rurach i samoczynnie sprzęga się z umieszczonym na dnie kolanem kołnierzowym ze stopką. WSKAZÓWKA Zakres dostawy nie obejmuje rur prowadzących. Materiał rur prowadzących należy dobrać w zależności od tłoczonego medium lub wg zaleceń użytkownika. Rury prowadzące muszą mieć następujące wymiary: Tabela 13: Wymiary rur prowadzących Wielkości układów hydraulicznych Średnica zewnętrzna [mm] Grubość ścianki [mm] 9) minimalna maksymalna DN DN 65 33,7 2 5 DN DN , Mocowanie konsoli 1. Konsolę 894 należy zamocować za pomocą dybli stalowych do brzegu studzienki i dokręcić momentem 10 Nm. Zwracać uwagę na rozmieszczenie otworów na dyble. (patrz rys. wymiarowy) Rys. 9: Mocowanie konsoli 9) wg DIN 2440/2442/2462 lub równoważnych norm Amarex N 27 z 74

28 5 Ustawienie/montaż Montaż rur prowadzących (prowadnica 2-rurowa) UWAGA Nieprawidłowa instalacja rur prowadzących Uszkodzenie prowadnicy rurowej! Rury prowadzące należy zawsze ustawiać dokładnie pionowo Rys. 10: Montaż 2 rur prowadzących Adapter 82.5 umieścić na kolanie kołnierzowym ze stopą 72.1 i zamocować za pomocą śrub 914.2, podkładek i nakrętek Postawić rury 710 na stożkowych wypustach adaptera 82.5 i ustawić pionowo. 3. Oznaczyć długość rur 710 (do dolnej krawędzi konsoli), zwracając przy tym uwagę na zakres regulacji otworów podłużnych konsoli Obciąć rury 710 pod kątem prostym do osi rury i usunąć zadziory po stronie wewnętrznej i zewnętrznej. 5. Wsunąć konsolę 894 z elementami zaciskowymi w rury prowadzące 710, aż konsola oprze się na końcach rur. 6. Dokręcić nakrętki W wyniku tego elementy zaciskowe rozprężają się i są mocowane we wnętrzu rur. 7. Zabezpieczyć nakrętkę za pomocą drugiej nakrętki sześciokątnej. Montaż rur prowadzących (prowadnica 1-rurowa) 1. Włożyć rurę 710 (w przypadku DN 50 - DN 65) na element mocujący kolana kołnierzowego 72.1 lub (w przypadku DN 80 - DN 100) na stożkowy wypust i ustawić pionowo. 2. Oznaczyć długość rury 710 (do dolnej krawędzi konsoli), zwracając przy tym uwagę na zakres regulacji otworów podłużnych konsoli Obciąć rury 710 pod kątem prostym do osi rury i usunąć zadziory po stronie wewnętrznej i zewnętrznej. 4. Wsunąć konsolę 894 w rurę prowadzącą 710, aż konsola oprze się na końcach rur. UG Rys. 11: Montaż 1 rury prowadzącej Montaż prowadnicy pałąkowej (tylko dla DN 50 i DN 65) 1. Wprowadzić końce pałąka prowadzącego 571 w element mocujący kolana kołnierzowego Przymocować kolano kołnierzowe za pomocą 2 dybli do dna studzienki. ( Rozdział Strona 24) UG Rys. 12: Montaż prowadnicy pałąkowej 28 z 74 Amarex N

29 5 Ustawienie/montaż 17 Nm Przygotowanie agregatu pompowego Montaż zaczepu w przypadku prowadnicy linowej, prowadnica 1-rurowej i pałąkowej 1. Przymocować zaczep 723 za pomocą śruby i podkładki z momentem dokręcenia śruby 17 Nm do kołnierza króćca tłocznego (patrz rysunek obok). Montaż zaczepu w przypadku prowadnicy 2-rurowej 2563:103 Rys. 13: Montaż zaczepu w przypadku prowadnicy linowej, prowadnica 1- rurowej i pałąkowej 1. Przymocować zaczep 732 za pomocą śrub 920 i podkładek 550 z momentem dokręcenia śruby 70 Nm do kołnierza króćca tłocznego (patrz rysunek obok). 2. Umieścić uszczelkę profilowaną 410 w rowku zaczepu. Uszczelka ta zapewnia w stanie zmontowanym uszczelnienie złącza z kolanem kołnierzowym ze stopką. Zakładanie łańcucha/ liny do podnoszenia Rys. 14: Montaż zaczepu w przypadku prowadnicy 2- rurowej Stacjonarne ustawienie mokre 1. Łańcuch do podnoszenia z pałąkiem lub linę do podnoszenia zaczepić o wycięcie na uchwycie pompy, znajdujące się naprzeciw króćca tłocznego agregatu pompowego. Dzięki takiemu zawieszeniu można uzyskać nachylone do przodu, w kierunku króćca tłocznego ukośne położenie, które umożliwia wykonanie procedury zaczepienia na kolanie kołnierzowym ze stopą. UG Zakładanie łańcucha/ liny do podnoszenia stacjonarne ustawienie mokre Ruchome ustawienie mokre 1. Łańcuch do podnoszenia z pałąkiem lub liną do podnoszenia zawiesić w wycięciu od strony króćca tłocznego na agregacie pompowym; pozwoli to na pionowe położenie agregatu pompowego. UG Zakładanie łańcucha/ liny do podnoszenia ruchome ustawienie mokre Amarex N 29 z 74

30 5 Ustawienie/montaż Tabela 14: Rodzaje mocowania Rysunek Rodzaj mocowania Szekle z łańcuchem przy korpusie pompy Szekla Hak 885 Łańcuch/ lina do podnoszenia UG Szekla z łańcuchem przy pałąku Szekla Hak 571 Pałąk asekuracyjny 885 Łańcuch/ lina do podnoszenia UG Montaż agregatu pompowego WSKAZÓWKA W przypadku zasysania wody z osadami (zawiesiny) zaleca się stosowanie agregatów pompowych o kształcie wirnika S. W takich przypadkach zaleca się zastosowanie ukośnego mocowania. WSKAZÓWKA Agregat pompowy wraz z uchwytem musi łatwo dać się przełożyć przez konsolę i rury prowadzące oraz opuścić. W razie potrzeby należy skorygować ustawienie dźwigu podczas montażu. 1. Wprowadzić agregat pompowy od góry nad kabłąk mocujący/ konsolę, przewlec liny prowadzące/ wprowadzić rury prowadzące i powoli opuścić. Agregat pompowy mocuje się samoczynnie do kolana kołnierzowego ze stopką Zaczepić łańcuch/ linę do podnoszenia o hak na konsoli Ruchome ustawienie mokre Przed ustawieniem agregatu pompowego ewent. zamontować 3 stopy pompy oraz płytę podstawy. Montaż stopek pompy 1. Odkręcić śruby Stopki pompy 182 wsunąć w otwory na pokrywie zasysającej. 3. Ponownie dokręcić śruby , przestrzegając przy tym momentów dokręcania śrub.( Rozdział 7.6 Strona 55) Montaż płyty podstawy 1. Przymocować płytę podstawy za pomocą śrub, podkładek i nakrętek do trzech stóp pompy, przestrzegając przy tym momentów dokręcania śrub.( Rozdział 7.6 Strona 55) 30 z 74 Amarex N

31 5 Ustawienie/montaż Zakładanie łańcucha/liny do podnoszenia 1. Zaczepić łańcuch lub linę do podnoszenia o szeklę na agregacie pompowym, po stronie króćca tłocznego (patrz rysunek obok oraz tabela rodzajów mocowania). Podłączanie przewodu rurowego Do przyłącza DIN można przymocować przewody sztywne lub elastyczne. UG Rys. 15: Mocowanie łańcucha/liny do podnoszenia Rys. 16: Warianty przyłączy 5.4 Instalacja elektryczna Wskazówki dotyczące planowania instalacji rozdzielczej W odniesieniu do przyłącza elektrycznego agregatu pompowego należy stosować się do zawartych w załączniku Schematów połączeń elektrycznych. Agregat pompowy dostarczany jest z elektrycznymi przewodami przyłączeniowymi i jest przewidziany do rozruchu bezpośredniego. WSKAZÓWKA Podczas układania kabla pomiędzy instalacją rozdzielczą oraz punktem przyłączenia agregatu pompy należy zwracać uwagę na wystarczającą liczbę żył dla czujników. Przekrój musi wynosić min. 1,5 mm². Silniki można podłączać do sieci elektrycznych niskiego napięcia o napięciach znamionowych i zakresach tolerancji napięcia wg normy IEC 38 lub do innych sieci albo urządzeń zasilających o zakresach tolerancji napięcia znamionowego o maks. wysokości ±10 % Urządzenie zabezpieczające przed przeciążeniem 1. Agregat pompowy należy zabezpieczyć przed przeciążeniem za pomocą opóźnianego termicznie urządzenia zabezpieczającego przed przeciążeniem zgodnie z normą IEC 947 oraz zgodnie z obowiązującymi lokalnie przepisami.( Rozdział 9.3 Strona 66) 2. Urządzenie zabezpieczające przed przeciążeniem należy ustawić zgodnie z wartością prądu znamionowego, wskazanego na tabliczce znamionowej Sterowanie poziomem NIEBEZPIECZEŃSTWO Praca agregatu pompy na sucho Niebezpieczeństwo wybuchu! Agregat pompy z zabezpieczeniem przeciwwybuchowym nigdy nie może pracować na sucho. Amarex N 31 z 74

32 5 Ustawienie/montaż UWAGA Spadek poniżej minimalnego poziomu tłoczonego medium Uszkodzenie agregatu pompy w następstwie kawitacji! Nigdy nie może nastąpić spadek poniżej minimalnego poziomu tłoczonego medium. Do pracy agregatu pompowego w trybie automatycznym w zbiorniku wymagane jest sterowanie poziomem. Przestrzegać podanego minimalnego poziomu tłoczonego medium. ( Rozdział Strona 39) Tryb pracy z przetwornicą częstotliwości NIEBEZPIECZEŃSTWO Eksploatacja poza dozwolonym zakresem częstotliwości Niebezpieczeństwo eksplozji! Nigdy nie eksploatować agregatu pompowego z zabezpieczeniem przeciwwybuchowym poza wskazanym zakresem. WSKAZÓWKA Silniki mogą być obsługiwane również przez przetwornicę częstotliwości. Należy przy tym przestrzegać danych dotyczących prądu znamionowego silnika. Aby wykluczyć niedopuszczalne nagrzanie silnika, silniki obsługiwane przez przetwornicę powinny być wyposażone w wyłączniki bimetalowe wbudowane w stojan. Jeśli silnik osiągnie temperaturę graniczną, musi zostać wyłączony przez urządzenie wyłączające, aby zapewnić zgodność urządzenia z dyrektywą ATEX 100a. To urządzenie wyłączające powinno być podłączone do wskazanych punktów pomiarowych, aby zagwarantowane było przestrzeganie zalecanej klasy temperaturowej. NIEBEZPIECZEŃSTWO Nieprawidłowo ustawione ograniczenie natężenia prądu przetwornicy częstotliwości Niebezpieczeństwo wybuchu! Ustawione ograniczenie natężenia prądu może wynosić maksymalnie 120% wartości prądu znamionowego podanej na tabliczce znamionowej. Wybór Rozruch Eksploatacja Kompatybilność elektromagnetyczna W odniesieniu do wyboru przetwornicy częstotliwości przestrzegać następujących danych: danych producenta, danych elektrycznych agregatu pompowego, zwłaszcza prądu znamionowego. Zwracać uwagę na krótki sygnał rosnący rozruchu (maks. 5 s) Dopiero po upływie co najmniej 2 min uaktywnić regulację prędkości obrotowej. Rozruch z długim sygnałem rosnącym rozruchu i niską częstotliwością może spowodować zatkanie. Podczas pracy agregatu pompowego z przetwornicą częstotliwości stosować się do następujących wartości granicznych: wykorzystywać podaną na tabliczce znamionowej moc silnika P 2 tylko w 95 % zakres częstotliwości Hz Podczas eksploatacji przetwornicy występują zakłócenia o różnej sile, w zależności od wersji przetwornicy (typ, ochrona przeciwzakłóceniowa, producent). Aby uniknąć przekroczenia wartości granicznych zgodnie z normą EN w przypadku układu napędowego, złożonego z silnika zanurzeniowego i przetwornicy częstotliwości, należy koniecznie przestrzegać instrukcji producenta przetwornicy dotyczących 32 z 74 Amarex N

33 5 Ustawienie/montaż Odporność na zakłócenia kompatybilności elektromagnetycznej. Jeśli producent zaleca ekranowany przewód zasilający do maszyny, należy użyć agregatu pompowego z ekranowanym elektrycznym przewodem przyłączeniowym. Agregat pompowy spełnia wymagania w odniesieniu do odporności na zakłócenia zgodnie z normą EN W przypadku monitorowania wbudowanych czujników użytkownik musi sam zadbać o wystarczającą odporność na zakłócenia, wybierając odpowiednie przewody instalacji oraz ich ułożenie. Nie jest konieczna zmiana przewodu przyłączeniowego/sterującego agregatu pompowego. Należy wybrać odpowiednie urządzenia do analizy. W przypadku monitorowania czujnika wycieków w silniku zalecane jest użycie specjalnego przekaźnika, dostarczanego przez firmę KSB Czujniki NIEBEZPIECZEŃSTWO Eksploatacja agregatu pompowego podłączonego w sposób niekompletny Niebezpieczeństwo eksplozji! Uszkodzenie agregatu pompowego! Nigdy nie uruchamiać agregatu pompowego z niekompletnie podłączonymi elektrycznymi przewodami przyłączeniowymi lub z niesprawnymi urządzeniami monitorującymi. UWAGA Błędne przyłącze Uszkodzenie czujników! Podczas podłączania czujników należy bezwzględnie przestrzegać parametrów granicznych, które podano w kolejnych rozdziałach. Agregat pompowy wyposażony jest w czujniki. Czujniki te zapobiegają zagrożeniom i uszkodzeniom agregatu pompowego. Do analizy sygnałów czujnika niezbędny jest przetwornik pomiarowy. Odpowiednie urządzenia dla napięcia 230 V~ może dostarczyć firma KSB. WSKAZÓWKA Bezpieczna eksploatacja pompy oraz zachowanie praw z tytułu gwarancji udzielonej przez producenta są możliwe tylko wtedy, jeśli sygnały czujników są analizowane zgodnie z niniejszą instrukcją eksploatacji. Wszystkie czujniki znajdują się we wnętrzu agregatu pompowego i są podłączone do przewodu przyłączeniowego. Informacje dot. połączeń i oznaczenia żył, patrz Schematy połączeń elektrycznych. Wskazówki dotyczące poszczególnych czujników oraz zalecanych wartości granicznych można znaleźć w kolejnych rozdziałach Temperatura silnika NIEBEZPIECZEŃSTWO Niewystarczające chłodzenie Niebezpieczeństwo eksplozji! Uszkodzenie uzwojenia! Agregatu pompowego z zabezpieczeniem przeciwwybuchowym nigdy nie wolno eksploatować bez sprawnego układu monitorowania temperatury. Standardowe agregaty pompowe (wersje UL i WL): Jako czujniki temperatury służą dwa wyłączniki bimetalowe z przyłączami nr 21 i 22 (maks. 250 V~/2 A), które otwierają się w przypadku zbyt wysokiej temperatury uzwojenia. Amarex N 33 z 74
