Pompy zębate z zazębieniem zewnętrznym Instrukcja montażu

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Pompy zębate z zazębieniem zewnętrznym Instrukcja montażu"

Transkrypt

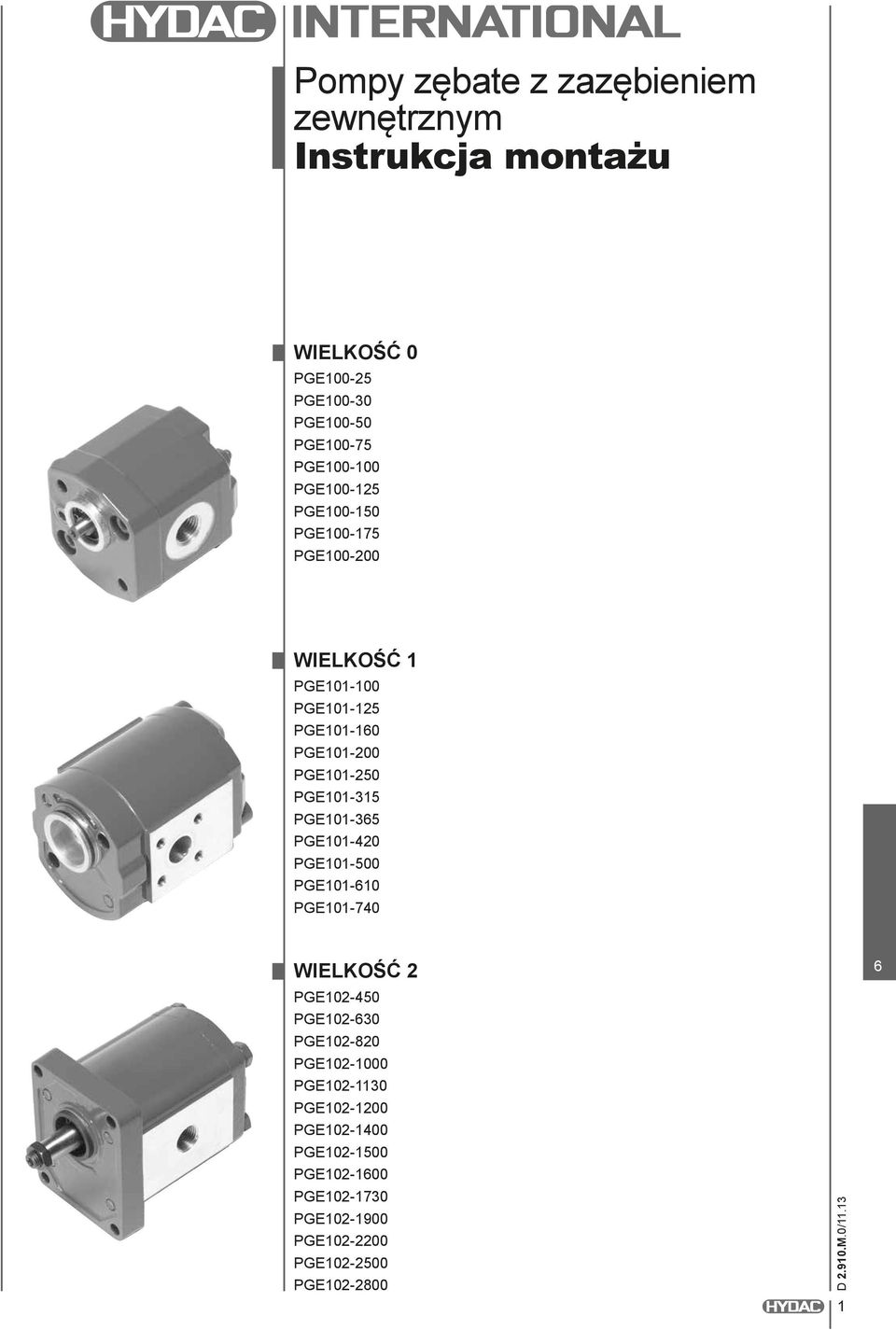

1 Pompy zębate z zazębieniem zewnętrznym Instrukcja montażu WIELKOŚĆ 0 PGE PGE PGE PGE PGE PGE PGE PGE PGE WIELKOŚĆ 1 PGE PGE PGE PGE PGE PGE PGE PGE PGE PGE PGE WIELKOŚĆ 2 PGE PGE PGE PGE PGE PGE PGE PGE PGE PGE PGE PGE PGE PGE

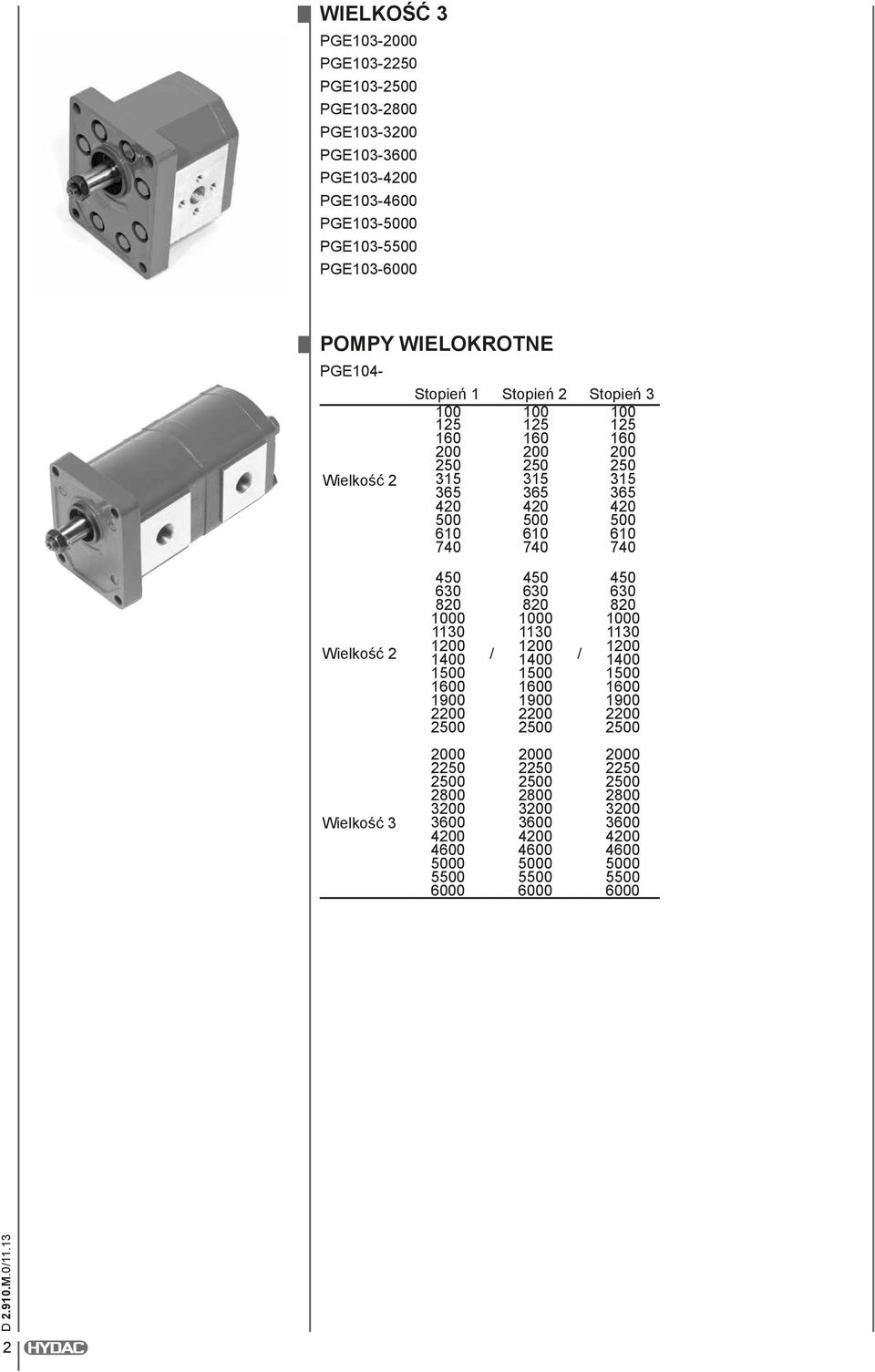

2 WIELKOŚĆ 3 PGE PGE PGE PGE PGE PGE PGE PGE PGE PGE PGE POMPY WIELOKROTNE PGE104- Wielkość 2 Stopień 1 Stopień 2 Stopień Wielkość 2 Wielkość / 1400 /

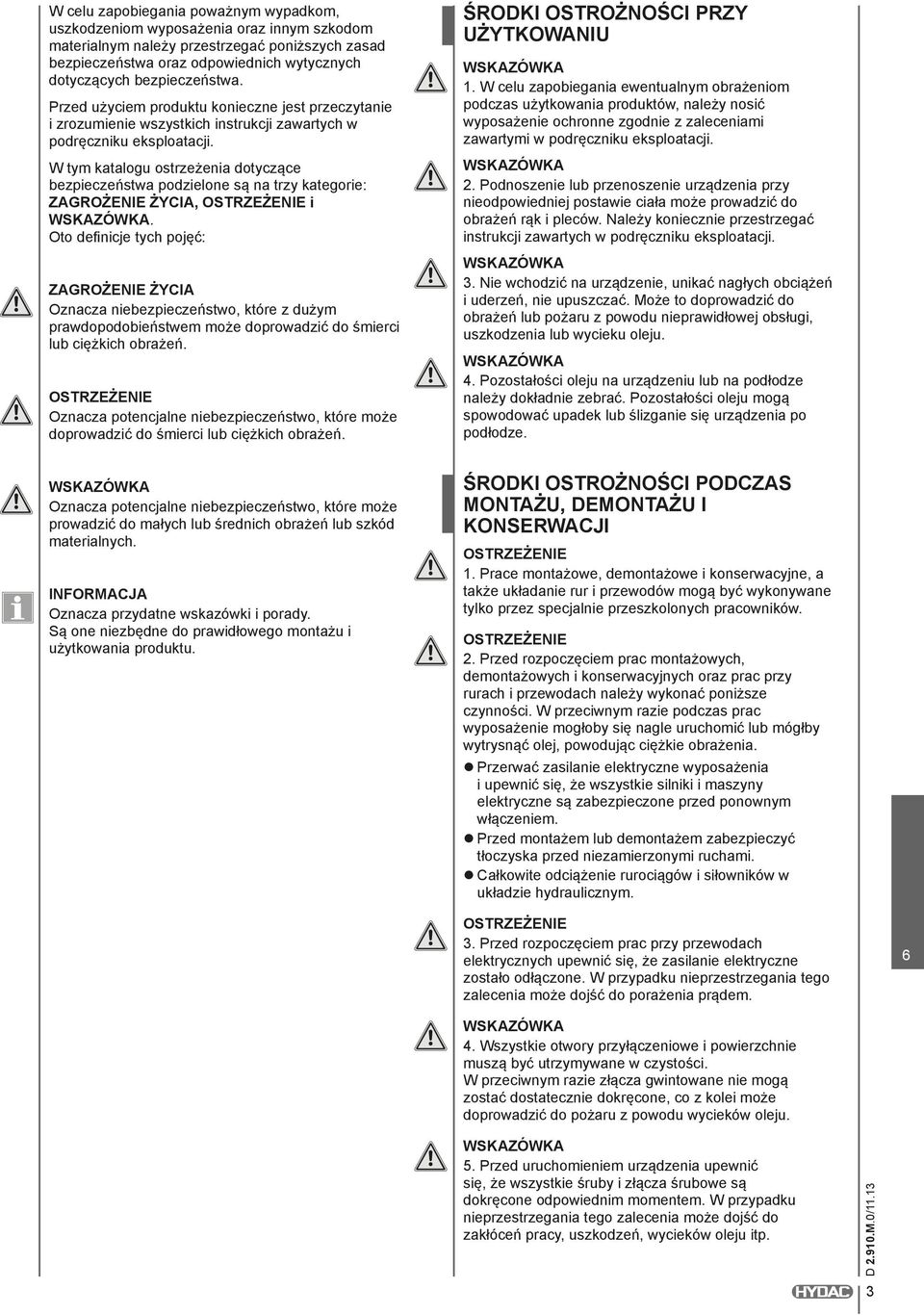

3 W celu zapobiegania poważnym wypadkom, uszkodzeniom wyposażenia oraz innym szkodom materialnym należy przestrzegać poniższych zasad bezpieczeństwa oraz odpowiednich wytycznych dotyczących bezpieczeństwa. Przed użyciem produktu konieczne jest przeczytanie i zrozumienie wszystkich instrukcji zawartych w podręczniku eksploatacji. W tym katalogu ostrzeżenia dotyczące bezpieczeństwa podzielone są na trzy kategorie: ZAGROŻENIE ŻYCIA, i. Oto definicje tych pojęć: ZAGROŻENIE ŻYCIA Oznacza niebezpieczeństwo, które z dużym prawdopodobieństwem może doprowadzić do śmierci lub ciężkich obrażeń. Oznacza potencjalne niebezpieczeństwo, które może doprowadzić do śmierci lub ciężkich obrażeń. ŚRODKI OSTROŻNOŚCI PRZY UŻYTKOWANIU 1. W celu zapobiegania ewentualnym obrażeniom podczas użytkowania produktów, należy nosić wyposażenie ochronne zgodnie z zaleceniami zawartymi w podręczniku eksploatacji. 2. Podnoszenie lub przenoszenie urządzenia przy nieodpowiedniej postawie ciała może prowadzić do obrażeń rąk i pleców. Należy koniecznie przestrzegać instrukcji zawartych w podręczniku eksploatacji. 3. Nie wchodzić na urządzenie, unikać nagłych obciążeń i uderzeń, nie upuszczać. Może to doprowadzić do obrażeń lub pożaru z powodu nieprawidłowej obsługi, uszkodzenia lub wycieku oleju. 4. Pozostałości oleju na urządzeniu lub na podłodze należy dokładnie zebrać. Pozostałości oleju mogą spowodować upadek lub ślizganie się urządzenia po podłodze. Oznacza potencjalne niebezpieczeństwo, które może prowadzić do małych lub średnich obrażeń lub szkód materialnych. INFORMACJA Oznacza przydatne wskazówki i porady. Są one niezbędne do prawidłowego montażu i użytkowania produktu. ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU, DEMONTAŻU I KONSERWACJI 1. Prace montażowe, demontażowe i konserwacyjne, a także układanie rur i przewodów mogą być wykonywane tylko przez specjalnie przeszkolonych pracowników. 2. Przed rozpoczęciem prac montażowych, demontażowych i konserwacyjnych oraz prac przy rurach i przewodach należy wykonać poniższe czynności. W przeciwnym razie podczas prac wyposażenie mogłoby się nagle uruchomić lub mógłby wytrysnąć olej, powodując ciężkie obrażenia. zprzerwać zasilanie elektryczne wyposażenia i upewnić się, że wszystkie silniki i maszyny elektryczne są zabezpieczone przed ponownym włączeniem. zprzed montażem lub demontażem zabezpieczyć tłoczyska przed niezamierzonymi ruchami. zcałkowite odciążenie rurociągów i siłowników w układzie hydraulicznym. 3. Przed rozpoczęciem prac przy przewodach elektrycznych upewnić się, że zasilanie elektryczne zostało odłączone. W przypadku nieprzestrzegania tego zalecenia może dojść do porażenia prądem. 4. Wszystkie otwory przyłączeniowe i powierzchnie muszą być utrzymywane w czystości. W przeciwnym razie złącza gwintowane nie mogą zostać dostatecznie dokręcone, co z kolei może doprowadzić do pożaru z powodu wycieków oleju. 5. Przed uruchomieniem urządzenia upewnić się, że wszystkie śruby i złącza śrubowe są dokręcone odpowiednim momentem. W przypadku nieprzestrzegania tego zalecenia może dojść do zakłóceń pracy, uszkodzeń, wycieków oleju itp. 3

4 ŚRODKI OSTROŻNOŚCI PRZY EKSPLOATACJI ZAGROŻENIE ŻYCIA 1. Urządzeń nie wolno eksploatować w obszarach zagrożonych wybuchem lub pożarem. Może to doprowadzić do ciężkich wypadków łącznie z wybuchami lub pożarami. 2. Nie podchodzić do pomp ani silników, które pracują. Ręce lub odzież mogą zostać pochwycone i wciągnięte, co może spowodować ciężkie obrażenia. 3. W przypadku nieprawidłowej eksploatacji (nietypowych odgłosów, wycieków oleju, dymu itp.) niezwłocznie wyłączyć urządzenie i podjąć odpowiednie działania w celu usunięcia usterki. 4. Całkowicie odpowietrzyć siłowniki przy niskim ciśnieniu. W przeciwnym razie siłowniki mogą się nagle uruchomić i spowodować obrażenia. 5. W celu ustawienia tłumienia należy stopniowo zwiększać siłowników, zaczynając od niewielkiej prędkości (50 mm/s). Zbyt szybkie zwiększanie prędkości mogłoby spowodować niezamierzone uderzenie i uszkodzić siłownik lub maszynę, doprowadzając w ten sposób do ciężkich wypadków.. Przed pierwszym uruchomieniem urządzenia należy sprawdzić, czy obwody hydrauliczne i elektryczne są prawidłowo podłączone i czy wszystkie połączenia są mocno dokręcone. OGÓLNE ŚRODKI OSTROŻNOŚCI 1. Nigdy nie dokonywać modyfikacji urządzenia. W przypadku dokonania modyfikacji nieprzewidziane ruchy mogą spowodować obrażenia. 2. Bez wcześniejszej zgody producenta nie wolno nigdy rozmontowywać urządzeń. W przypadku nieprzestrzegania tego zalecenia urządzenia mogą przestać prawidłowo działać lub może dojść do wypadków bądź uszkodzeń. 3. Podczas transportu / składowania urządzeń zwracać uwagę na warunki otoczenia takie jak temperatura i wilgotność oraz zabezpieczać urządzenia przed zabrudzeniem i korozją. 4. Jeśli urządzenia mają być stosowane po długim czasie składowania, może być konieczna wymiana uszczelek. 5. Uważnie przeczytać podręcznik i zadbać o prawidłową wymianę uszczelek. WYTYCZNE Warunkiem bezpiecznego użytkowania urządzenia jest stosowanie środków ostrożności oraz przestrzeganie zasad bezpieczeństwa. 7. Zastosowanie urządzenia niezgodnie ze specyfikacjami podanymi w katalogu, kartach danych, na rysunkach itp. jest niedozwolone. W przypadku nieprzestrzegania tego zalecenia może dojść do zakłóceń pracy, szkód materialnych lub obrażeń. 8. Podczas eksploatacji w układzie hydraulicznym lub na zaworach elektromagnetycznych mogą występować wysokie temperatury. Znajdując się w pobliżu tych urządzeń, należy nosić rękawice ochronne i kombinezony ochronne. 9. Upewnić się, że urządzenie pracuje z czystym olejem, którego temperatura, lepkość i czystość mieści się w dozwolonym zakresie. Jeśli zakresy graniczne nie będą przestrzegane, może dojść do zakłóceń działania lub pożaru spowodowanego przez wycieki oleju. 4

5 POMPY ZĘBATE O ZAZĘBIENIU ZEWNĘTRZNYM Dane techniczne Wielkość 0 Geometryczna wydajność pompy [cm 3 /obr.] PGE ,25 pracy 200 PGE , PGE , PGE , obr. napędu PGE , PGE , PGE , PGE , PGE , Wielkość 1 PGE Geometryczna wydajność pompy [cm3/obr.] PGE ,25 PGE , PGE PGE ,5 PGE ,15 PGE ,5 PGE ,2 pracy obr. napędu PGE PGE101-10, PGE ,

6 Wielkość 2 Geometryczna wydajność pompy [cm3/obr.] PGE ,5 PGE102-30,3 pracy obr. napędu PGE ,2 PGE PGE ,3 PGE PGE PGE PGE PGE , PGE PGE PGE PGE Wielkość 3 PGE Geometryczna wydajność pompy [cm 3 /obr.] PGE ,5 PGE PGE robocze obr. napędu 3000 PGE PGE PGE PGE PGE PGE PGE

7 Pompy wielokrotne Wielkości robocze obr. napędu PGE Dokumentacja Proszę sprawdzić oznaczenie typu modelu urządzenia i porównać je z danymi w dokumentacji. Dowód dostawy i/lub potwierdzenie odbioru. 7

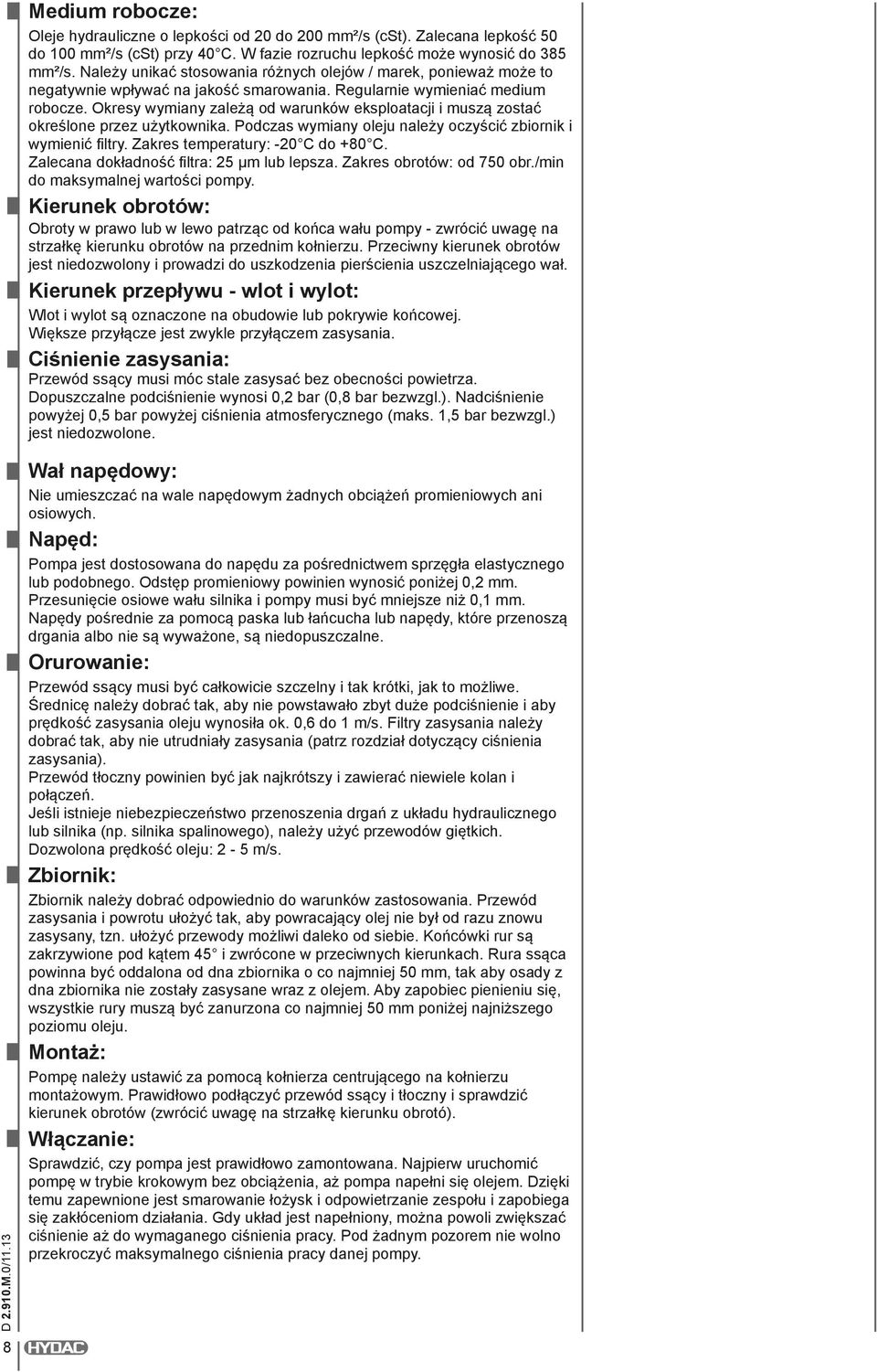

8 Medium robocze: Oleje hydrauliczne o lepkości od 20 do 200 mm²/s (cst). Zalecana lepkość 50 do 100 mm²/s (cst) przy 40 C. W fazie rozruchu lepkość może wynosić do 385 mm²/s. Należy unikać stosowania różnych olejów / marek, ponieważ może to negatywnie wpływać na jakość smarowania. Regularnie wymieniać medium robocze. Okresy wymiany zależą od warunków eksploatacji i muszą zostać określone przez użytkownika. Podczas wymiany oleju należy oczyścić zbiornik i wymienić filtry. Zakres temperatury: -20 C do +80 C. Zalecana dokładność filtra: 25 µm lub lepsza. Zakres obrotów: od 750 obr./min do j wartości pompy. Kierunek obrotów: Obroty w prawo lub w lewo patrząc od końca wału pompy - zwrócić uwagę na strzałkę kierunku obrotów na przednim kołnierzu. Przeciwny kierunek obrotów jest niedozwolony i prowadzi do uszkodzenia pierścienia uszczelniającego wał. Kierunek przepływu - wlot i wylot: Wlot i wylot są oznaczone na obudowie lub pokrywie końcowej. Większe przyłącze jest zwykle przyłączem zasysania. zasysania: Przewód ssący musi móc stale zasysać bez obecności powietrza. Dopuszczalne podciśnienie wynosi 0,2 bar (0,8 bar bezwzgl.). Nadciśnienie powyżej 0,5 bar powyżej ciśnienia atmosferycznego ( 1,5 bar bezwzgl.) jest niedozwolone. 8 Wał napędowy: Nie umieszczać na wale napędowym żadnych obciążeń promieniowych ani osiowych. Napęd: Pompa jest dostosowana do napędu za pośrednictwem sprzęgła elastycznego lub podobnego. Odstęp promieniowy powinien wynosić poniżej 0,2 mm. Przesunięcie osiowe wału silnika i pompy musi być mniejsze niż 0,1 mm. Napędy pośrednie za pomocą paska lub łańcucha lub napędy, które przenoszą drgania albo nie są wyważone, są niedopuszczalne. Orurowanie: Przewód ssący musi być całkowicie szczelny i tak krótki, jak to możliwe. Średnicę należy dobrać tak, aby nie powstawało zbyt duże podciśnienie i aby zasysania oleju wynosiła ok. 0, do 1 m/s. Filtry zasysania należy dobrać tak, aby nie utrudniały zasysania (patrz rozdział dotyczący ciśnienia zasysania). Przewód tłoczny powinien być jak najkrótszy i zawierać niewiele kolan i połączeń. Jeśli istnieje niebezpieczeństwo przenoszenia drgań z układu hydraulicznego lub silnika (np. silnika spalinowego), należy użyć przewodów giętkich. Dozwolona oleju: 2-5 m/s. Zbiornik: Zbiornik należy dobrać odpowiednio do warunków zastosowania. Przewód zasysania i powrotu ułożyć tak, aby powracający olej nie był od razu znowu zasysany, tzn. ułożyć przewody możliwi daleko od siebie. Końcówki rur są zakrzywione pod kątem 45 i zwrócone w przeciwnych kierunkach. Rura ssąca powinna być oddalona od dna zbiornika o co najmniej 50 mm, tak aby osady z dna zbiornika nie zostały zasysane wraz z olejem. Aby zapobiec pienieniu się, wszystkie rury muszą być zanurzona co najmniej 50 mm poniżej najniższego poziomu oleju. Montaż: Pompę należy ustawić za pomocą kołnierza centrującego na kołnierzu montażowym. Prawidłowo podłączyć przewód ssący i tłoczny i sprawdzić kierunek obrotów (zwrócić uwagę na strzałkę kierunku obrotó). Włączanie: Sprawdzić, czy pompa jest prawidłowo zamontowana. Najpierw uruchomić pompę w trybie krokowym bez obciążenia, aż pompa napełni się olejem. Dzięki temu zapewnione jest smarowanie łożysk i odpowietrzanie zespołu i zapobiega się zakłóceniom działania. Gdy układ jest napełniony, można powoli zwiększać ciśnienie aż do wymaganego ciśnienia pracy. Pod żadnym pozorem nie wolno przekroczyć go ciśnienia pracy danej pompy.
