1 Mieszadło z silnikiem zanurzonym Amaprop Instrukcja eksploatacji/ montażu Numer materiału:

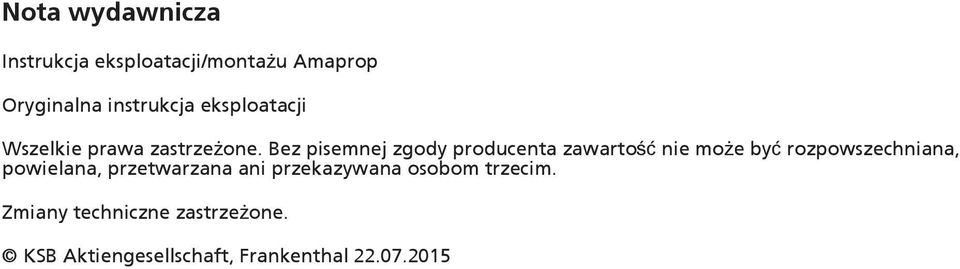

2 Nota wydawnicza Instrukcja eksploatacji/montażu Amaprop Oryginalna instrukcja eksploatacji Wszelkie prawa zastrzeżone. Bez pisemnej zgody producenta zawartość nie może być rozpowszechniana, powielana, przetwarzana ani przekazywana osobom trzecim. Zmiany techniczne zastrzeżone. KSB Aktiengesellschaft, Frankenthal

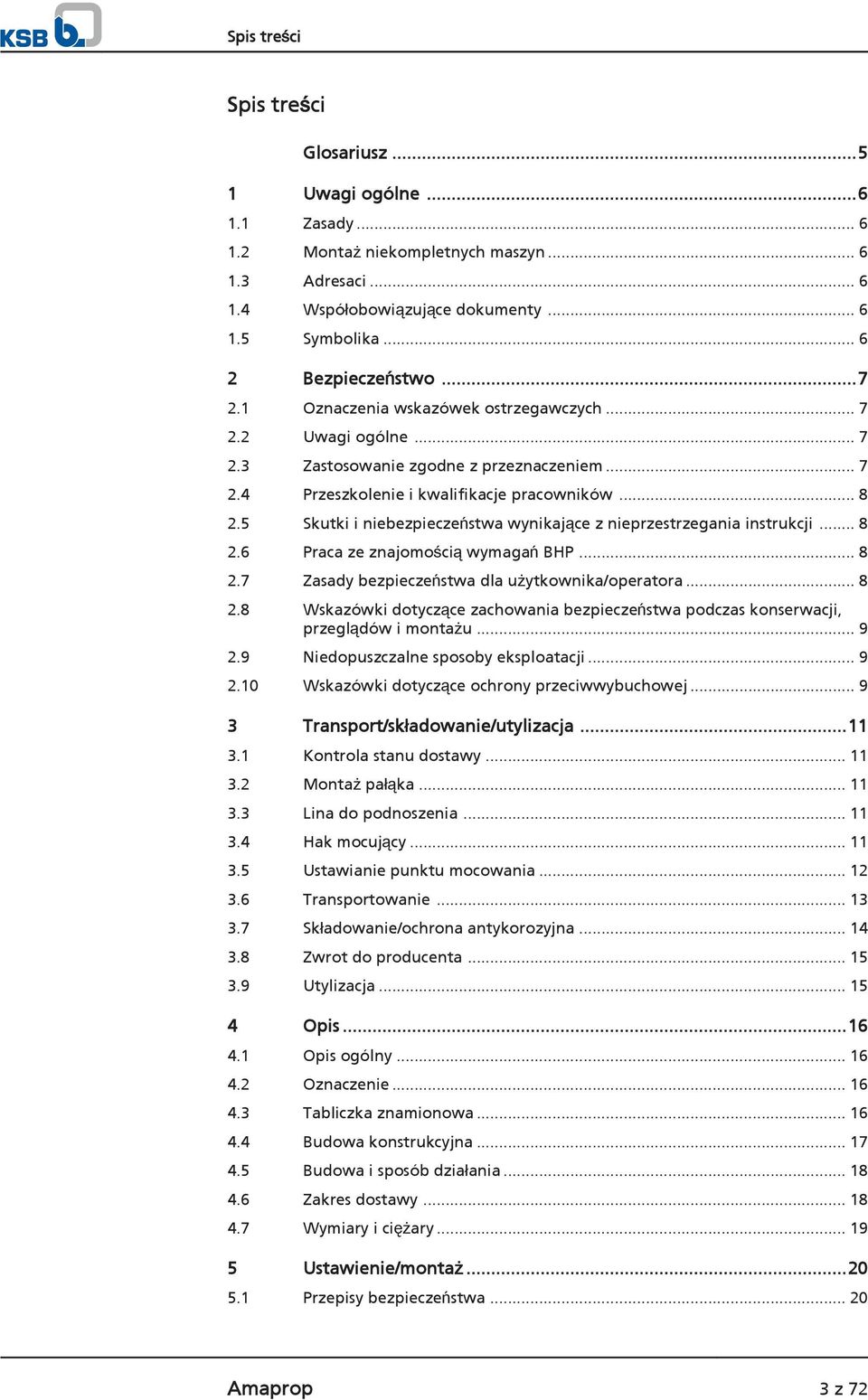

3 Spis treści Spis treści Glosariusz Uwagi ogólne Zasady Montaż niekompletnych maszyn Adresaci Współobowiązujące dokumenty Symbolika Bezpieczeństwo Oznaczenia wskazówek ostrzegawczych Uwagi ogólne Zastosowanie zgodne z przeznaczeniem Przeszkolenie i kwalifikacje pracowników Skutki i niebezpieczeństwa wynikające z nieprzestrzegania instrukcji Praca ze znajomością wymagań BHP Zasady bezpieczeństwa dla użytkownika/operatora Wskazówki dotyczące zachowania bezpieczeństwa podczas konserwacji, przeglądów i montażu Niedopuszczalne sposoby eksploatacji Wskazówki dotyczące ochrony przeciwwybuchowej Transport/składowanie/utylizacja Kontrola stanu dostawy Montaż pałąka Lina do podnoszenia Hak mocujący Ustawianie punktu mocowania Transportowanie Składowanie/ochrona antykorozyjna Zwrot do producenta Utylizacja Opis Opis ogólny Oznaczenie Tabliczka znamionowa Budowa konstrukcyjna Budowa i sposób działania Zakres dostawy Wymiary i ciężary Ustawienie/montaż Przepisy bezpieczeństwa Amaprop 3 z 72

4 Spis treści 5.2 Kontrola przed rozpoczęciem ustawiania Ustawianie mieszadła z silnikiem zatapialnym Instalacja elektryczna Sprawdzanie kierunku obrotu Uruchomienie/zatrzymanie Uruchomienie Granice zakresu pracy Wyłączanie z eksploatacji/konserwowanie/składowanie Ponowny rozruch Konserwacja/utrzymanie sprawności technicznej Przepisy bezpieczeństwa Konserwacja/przeglądy Opróżnianie/oczyszczanie Demontaż mieszadła z silnikiem zatapialnym Montaż mieszadła z silnikiem zatapialnym Momenty dokręcania Zapas części zamiennych Zakłócenia: przyczyny i usuwanie Załączone dokumenty Rysunek złożeniowy ze spisem elementów Szczeliny przeciwwybuchowe w silnikach zabezpieczonych przed wybuchem Schematy połączeń Śruba wyciskowa Śruba dociskacza Deklaracja zgodności WE Zaświadczenie o nieszkodliwości...69 Indeks haseł z 72 Amaprop

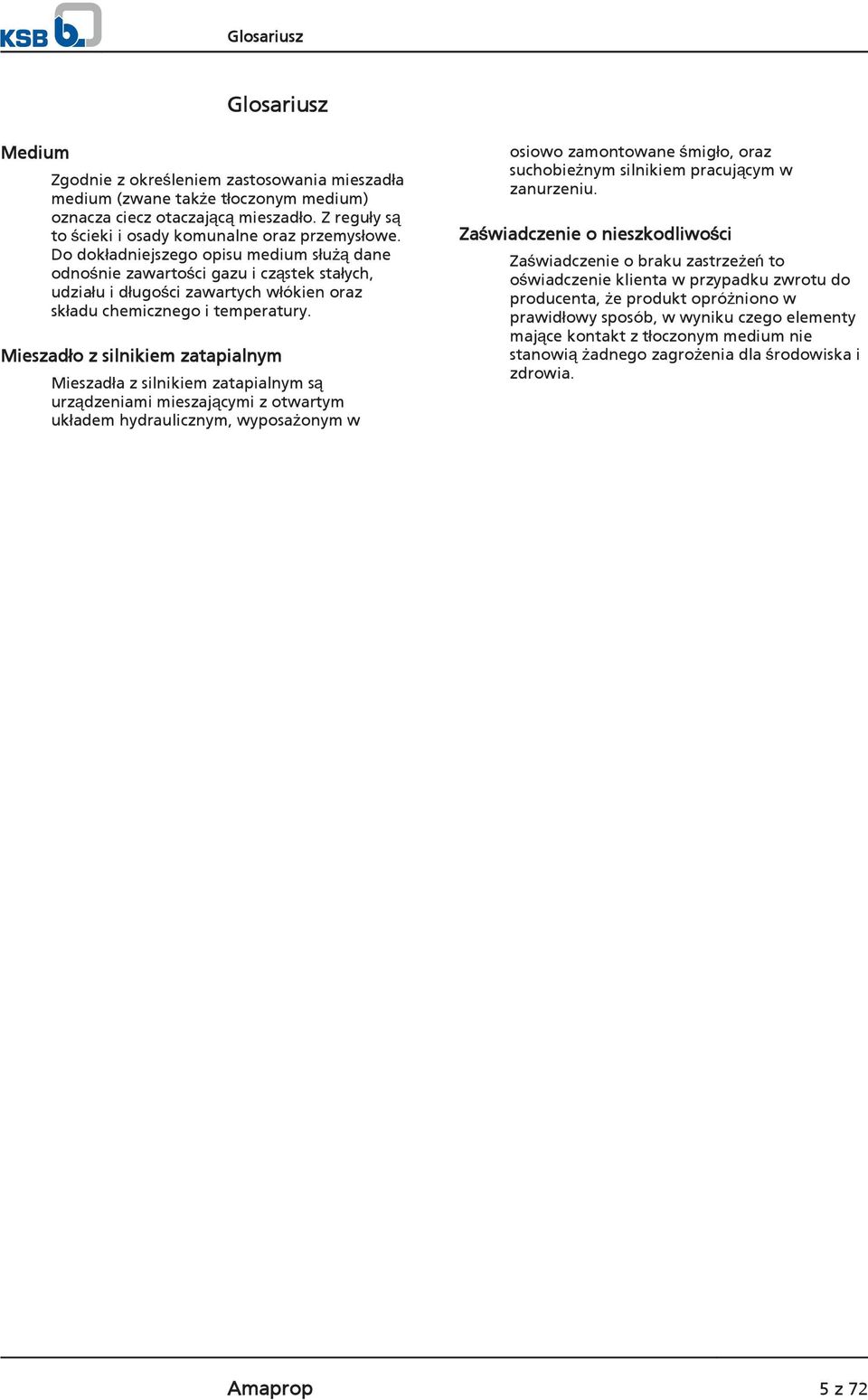

5 Glosariusz Glosariusz Medium Zgodnie z określeniem zastosowania mieszadła medium (zwane także tłoczonym medium) oznacza ciecz otaczającą mieszadło. Z reguły są to ścieki i osady komunalne oraz przemysłowe. Do dokładniejszego opisu medium służą dane odnośnie zawartości gazu i cząstek stałych, udziału i długości zawartych włókien oraz składu chemicznego i temperatury. Mieszadło z silnikiem zatapialnym Mieszadła z silnikiem zatapialnym są urządzeniami mieszającymi z otwartym układem hydraulicznym, wyposażonym w osiowo zamontowane śmigło, oraz suchobieżnym silnikiem pracującym w zanurzeniu. Zaświadczenie o nieszkodliwości Zaświadczenie o braku zastrzeżeń to oświadczenie klienta w przypadku zwrotu do producenta, że produkt opróżniono w prawidłowy sposób, w wyniku czego elementy mające kontakt z tłoczonym medium nie stanowią żadnego zagrożenia dla środowiska i zdrowia. Amaprop 5 z 72

6 1 Uwagi ogólne 1 Uwagi ogólne 1.1 Zasady Niniejsza instrukcja eksploatacji jest integralną częścią dokumentacji pompy/ agregatu pompowego. W instrukcji eksploatacji opisano prawidłowe i bezpieczne użytkowanie we wszystkich fazach eksploatacji. Tabliczka znamionowa zawiera informacje o typoszeregu oraz wielkości, najważniejsze dane eksploatacyjne, a także numer potwierdzenia zamówienia i numer pozycji potwierdzenia zamówienia. Numer potwierdzenia zamówienia oraz numer pozycji potwierdzenia zamówienia opisują jednoznacznie mieszadło z silnikiem zatapialnym i służą do identyfikacji podczas wszystkich kolejnych operacji handlowych. Aby zachować prawa z tytułu gwarancji, w razie uszkodzenia urządzenia należy niezwłocznie powiadomić najbliższy serwis KSB. 1.2 Montaż niekompletnych maszyn W przypadku montażu niekompletnych maszyn dostarczonych przez firmę KSB należy przestrzegać odpowiednich zaleceń z podrozdziału Konserwacja/utrzymanie sprawności technicznej. 1.3 Adresaci Adresatami niniejszej instrukcji eksploatacji są pracownicy o wykształceniu technicznym. 1.4 Współobowiązujące dokumenty Tabela 1: Przegląd współobowiązującej dokumentacji Dokument Karta danych Plan ustawienia/karta wymiarów Rysunek złożeniowy 1) Dokumentacja poddostawców 1) Listy części zamiennych 1) Wykaz części 1) Zawartość Opis danych technicznych Opis wymiarów przyłączeniowych oraz montażowych Opis na rysunku przekrojowym Instrukcje eksploatacji oraz dodatkowa dokumentacja dla wyposażenia i wbudowanych elementów maszyny Opis części zamiennych Opis podzespołów 1.5 Symbolika Tabela 2: Stosowane symbole Symbol Znaczenie Warunek w ramach instrukcji postępowania Polecenie w ramach wskazówek bezpieczeństwa Wynik działania Odsyłacze Kroki instrukcji postępowania Wskazówka zawiera zalecenia i ważne wskazówki dot. obchodzenia się z produktem 1) jeśli został uzgodniony w zakresie dostawy 6 z 72 Amaprop

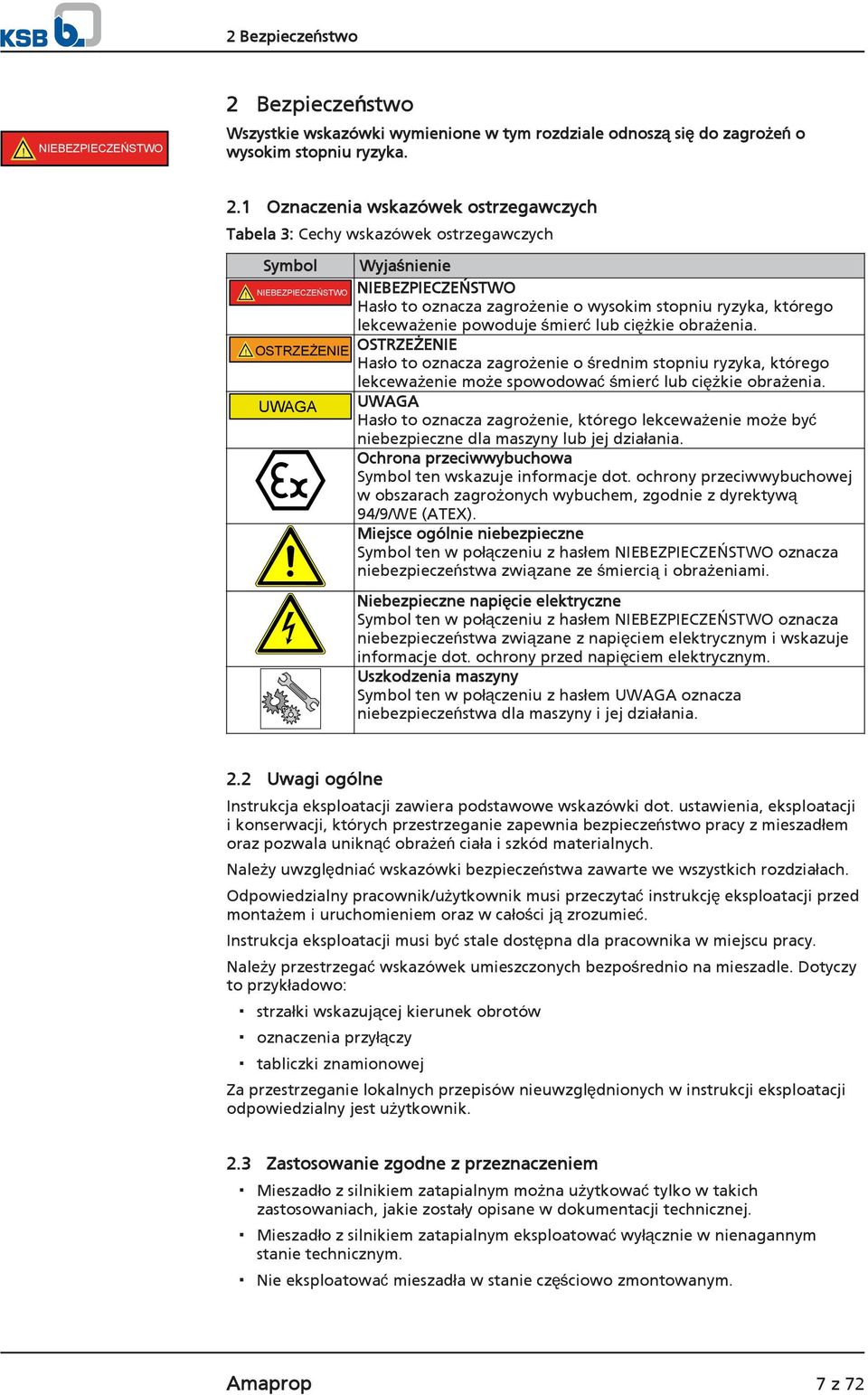

7 2 Bezpieczeństwo! NIEBEZPIECZEŃSTWO 2 Bezpieczeństwo Wszystkie wskazówki wymienione w tym rozdziale odnoszą się do zagrożeń o wysokim stopniu ryzyka. 2.1 Oznaczenia wskazówek ostrzegawczych Tabela 3: Cechy wskazówek ostrzegawczych Symbol Wyjaśnienie! NIEBEZPIECZEŃSTWO NIEBEZPIECZEŃSTWO Hasło to oznacza zagrożenie o wysokim stopniu ryzyka, którego lekceważenie powoduje śmierć lub ciężkie obrażenia.! OSTRZEŻENIE OSTRZEŻENIE Hasło to oznacza zagrożenie o średnim stopniu ryzyka, którego lekceważenie może spowodować śmierć lub ciężkie obrażenia. UWAGA UWAGA Hasło to oznacza zagrożenie, którego lekceważenie może być niebezpieczne dla maszyny lub jej działania. Ochrona przeciwwybuchowa Symbol ten wskazuje informacje dot. ochrony przeciwwybuchowej w obszarach zagrożonych wybuchem, zgodnie z dyrektywą 94/9/WE (ATEX). Miejsce ogólnie niebezpieczne Symbol ten w połączeniu z hasłem NIEBEZPIECZEŃSTWO oznacza niebezpieczeństwa związane ze śmiercią i obrażeniami. Niebezpieczne napięcie elektryczne Symbol ten w połączeniu z hasłem NIEBEZPIECZEŃSTWO oznacza niebezpieczeństwa związane z napięciem elektrycznym i wskazuje informacje dot. ochrony przed napięciem elektrycznym. Uszkodzenia maszyny Symbol ten w połączeniu z hasłem UWAGA oznacza niebezpieczeństwa dla maszyny i jej działania. 2.2 Uwagi ogólne Instrukcja eksploatacji zawiera podstawowe wskazówki dot. ustawienia, eksploatacji i konserwacji, których przestrzeganie zapewnia bezpieczeństwo pracy z mieszadłem oraz pozwala uniknąć obrażeń ciała i szkód materialnych. Należy uwzględniać wskazówki bezpieczeństwa zawarte we wszystkich rozdziałach. Odpowiedzialny pracownik/użytkownik musi przeczytać instrukcję eksploatacji przed montażem i uruchomieniem oraz w całości ją zrozumieć. Instrukcja eksploatacji musi być stale dostępna dla pracownika w miejscu pracy. Należy przestrzegać wskazówek umieszczonych bezpośrednio na mieszadle. Dotyczy to przykładowo: strzałki wskazującej kierunek obrotów oznaczenia przyłączy tabliczki znamionowej Za przestrzeganie lokalnych przepisów nieuwzględnionych w instrukcji eksploatacji odpowiedzialny jest użytkownik. 2.3 Zastosowanie zgodne z przeznaczeniem Mieszadło z silnikiem zatapialnym można użytkować tylko w takich zastosowaniach, jakie zostały opisane w dokumentacji technicznej. Mieszadło z silnikiem zatapialnym eksploatować wyłącznie w nienagannym stanie technicznym. Nie eksploatować mieszadła w stanie częściowo zmontowanym. Amaprop 7 z 72

8 2 Bezpieczeństwo Mieszadło może być stosowane tylko do mediów opisanych w arkuszu danych lub w dokumentacji. Pod żadnym pozorem nie eksploatować mieszadła bez medium. Przestrzegać danych dot. minimalnego poziomu medium, podanych w arkuszu danych lub w dokumentacji (unikanie uszkodzeń w wyniku przegrzania, składowania, kawitacji,...). Uzgodnić inne sposoby użytkowania z producentem, o ile nie zostały one wymienione w karcie danych lub też w dokumentacji. Unikanie przewidywalnego błędnego zastosowania Nigdy nie przekraczać wskazanych w arkuszu danych lub w dokumentacji dopuszczalnych granic zastosowania w odniesieniu do temperatury itp. Przestrzegać wszystkich wskazówek dot. bezpieczeństwa oraz wskazówek dot. obsługi, zawartych w przedłożonej instrukcji eksploatacji. 2.4 Przeszkolenie i kwalifikacje pracowników Pracownicy muszą posiadać odpowiednie kwalifikacje do montażu, obsługi, konserwacji i wykonywania przeglądów. Użytkownik musi dokładnie uregulować zakres odpowiedzialności, kompetencje i sposób sprawowania nadzoru nad pracownikami w trakcie montażu, obsługi, konserwacji i przeglądów. Kwalifikacje personelu należy uzupełniać poprzez szkolenia i instruktaże prowadzone przez odpowiednio przeszkolonych pracowników. W razie konieczności użytkownik może zlecić przeprowadzenie szkolenia producentowi/dostawcy. Szkolenia dot. mieszadła z silnikiem zatapialnym należy prowadzić pod nadzorem pracownika technicznego. 2.5 Skutki i niebezpieczeństwa wynikające z nieprzestrzegania instrukcji Nieprzestrzeganie niniejszej instrukcji eksploatacji prowadzi od utraty praw z tytułu gwarancji i odpowiedzialności za szkody. Nieprzestrzeganie instrukcji może powodować między innymi następujące zagrożenia: zagrożenie dla ludzi w wyniku oddziaływań elektrycznych, termicznych, mechanicznych i chemicznych oraz eksplozji zawodność ważniejszych funkcji produktu zawodność zaleconych metod dotyczących konserwacji i napraw zagrożenie dla środowiska spowodowane niebezpiecznymi substancjami 2.6 Praca ze znajomością wymagań BHP Oprócz wskazówek bezpieczeństwa zawartych w niniejszej instrukcji oraz wymagań związanych z zastosowaniem zgodnym z przeznaczeniem obowiązują następujące przepisy bezpieczeństwa: Przepisy o zapobieganiu wypadkom, przepisy bezpieczeństwa i przepisy zakładowe Przepisy ochrony przeciwwybuchowej Przepisy bezpieczeństwa dotyczące obchodzenia się z substancjami niebezpiecznymi Obowiązujące normy, dyrektywy i ustawy 2.7 Zasady bezpieczeństwa dla użytkownika/operatora Udostępnić pracownikom wyposażenie ochronne i dbać o jego stosowanie. 8 z 72 Amaprop

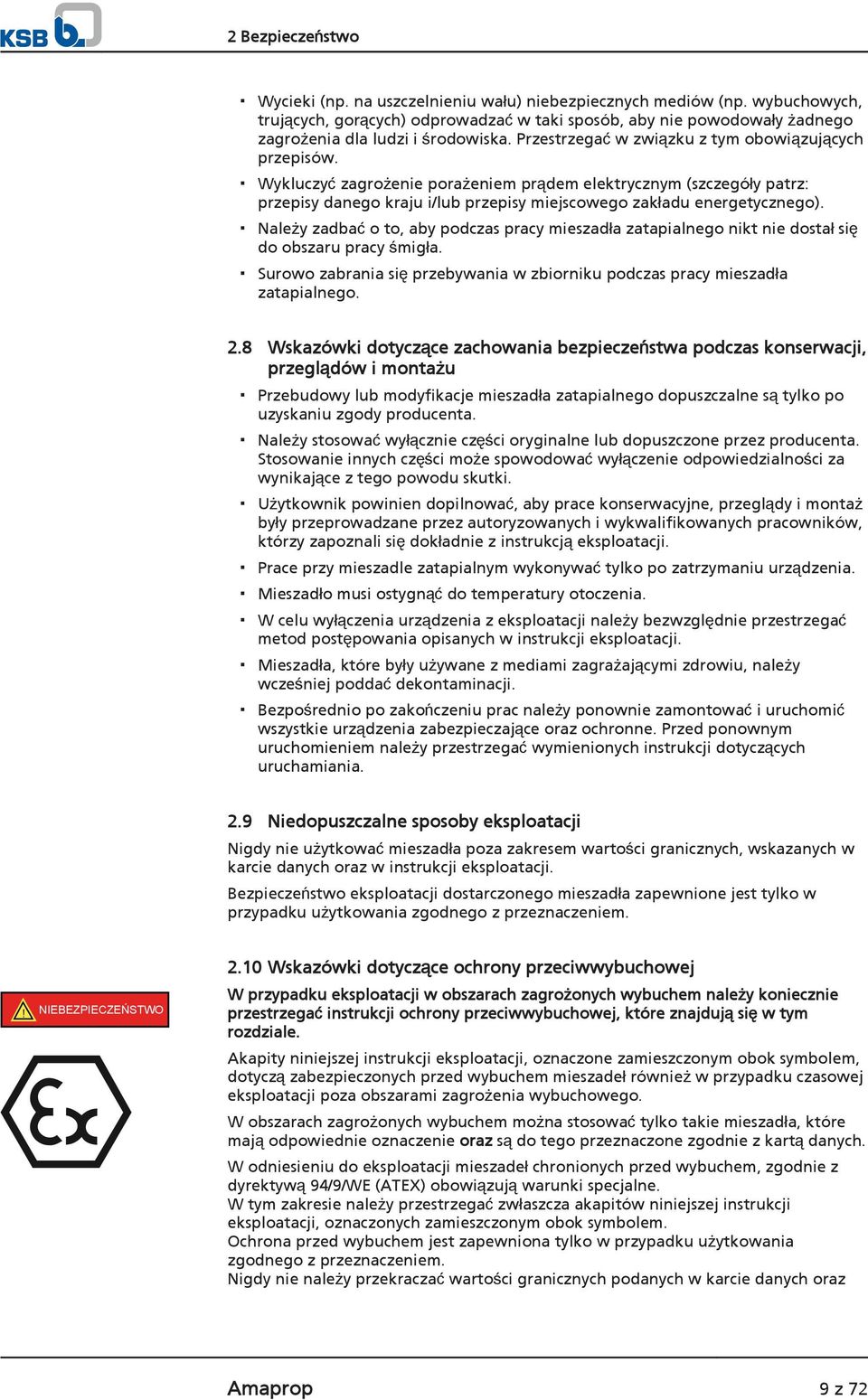

9 2 Bezpieczeństwo Wycieki (np. na uszczelnieniu wału) niebezpiecznych mediów (np. wybuchowych, trujących, gorących) odprowadzać w taki sposób, aby nie powodowały żadnego zagrożenia dla ludzi i środowiska. Przestrzegać w związku z tym obowiązujących przepisów. Wykluczyć zagrożenie porażeniem prądem elektrycznym (szczegóły patrz: przepisy danego kraju i/lub przepisy miejscowego zakładu energetycznego). Należy zadbać o to, aby podczas pracy mieszadła zatapialnego nikt nie dostał się do obszaru pracy śmigła. Surowo zabrania się przebywania w zbiorniku podczas pracy mieszadła zatapialnego. 2.8 Wskazówki dotyczące zachowania bezpieczeństwa podczas konserwacji, przeglądów i montażu Przebudowy lub modyfikacje mieszadła zatapialnego dopuszczalne są tylko po uzyskaniu zgody producenta. Należy stosować wyłącznie części oryginalne lub dopuszczone przez producenta. Stosowanie innych części może spowodować wyłączenie odpowiedzialności za wynikające z tego powodu skutki. Użytkownik powinien dopilnować, aby prace konserwacyjne, przeglądy i montaż były przeprowadzane przez autoryzowanych i wykwalifikowanych pracowników, którzy zapoznali się dokładnie z instrukcją eksploatacji. Prace przy mieszadle zatapialnym wykonywać tylko po zatrzymaniu urządzenia. Mieszadło musi ostygnąć do temperatury otoczenia. W celu wyłączenia urządzenia z eksploatacji należy bezwzględnie przestrzegać metod postępowania opisanych w instrukcji eksploatacji. Mieszadła, które były używane z mediami zagrażającymi zdrowiu, należy wcześniej poddać dekontaminacji. Bezpośrednio po zakończeniu prac należy ponownie zamontować i uruchomić wszystkie urządzenia zabezpieczające oraz ochronne. Przed ponownym uruchomieniem należy przestrzegać wymienionych instrukcji dotyczących uruchamiania. 2.9 Niedopuszczalne sposoby eksploatacji Nigdy nie użytkować mieszadła poza zakresem wartości granicznych, wskazanych w karcie danych oraz w instrukcji eksploatacji. Bezpieczeństwo eksploatacji dostarczonego mieszadła zapewnione jest tylko w przypadku użytkowania zgodnego z przeznaczeniem.! NIEBEZPIECZEŃSTWO 2.10 Wskazówki dotyczące ochrony przeciwwybuchowej W przypadku eksploatacji w obszarach zagrożonych wybuchem należy koniecznie przestrzegać instrukcji ochrony przeciwwybuchowej, które znajdują się w tym rozdziale. Akapity niniejszej instrukcji eksploatacji, oznaczone zamieszczonym obok symbolem, dotyczą zabezpieczonych przed wybuchem mieszadeł również w przypadku czasowej eksploatacji poza obszarami zagrożenia wybuchowego. W obszarach zagrożonych wybuchem można stosować tylko takie mieszadła, które mają odpowiednie oznaczenie oraz są do tego przeznaczone zgodnie z kartą danych. W odniesieniu do eksploatacji mieszadeł chronionych przed wybuchem, zgodnie z dyrektywą 94/9/WE (ATEX) obowiązują warunki specjalne. W tym zakresie należy przestrzegać zwłaszcza akapitów niniejszej instrukcji eksploatacji, oznaczonych zamieszczonym obok symbolem. Ochrona przed wybuchem jest zapewniona tylko w przypadku użytkowania zgodnego z przeznaczeniem. Nigdy nie należy przekraczać wartości granicznych podanych w karcie danych oraz Amaprop 9 z 72

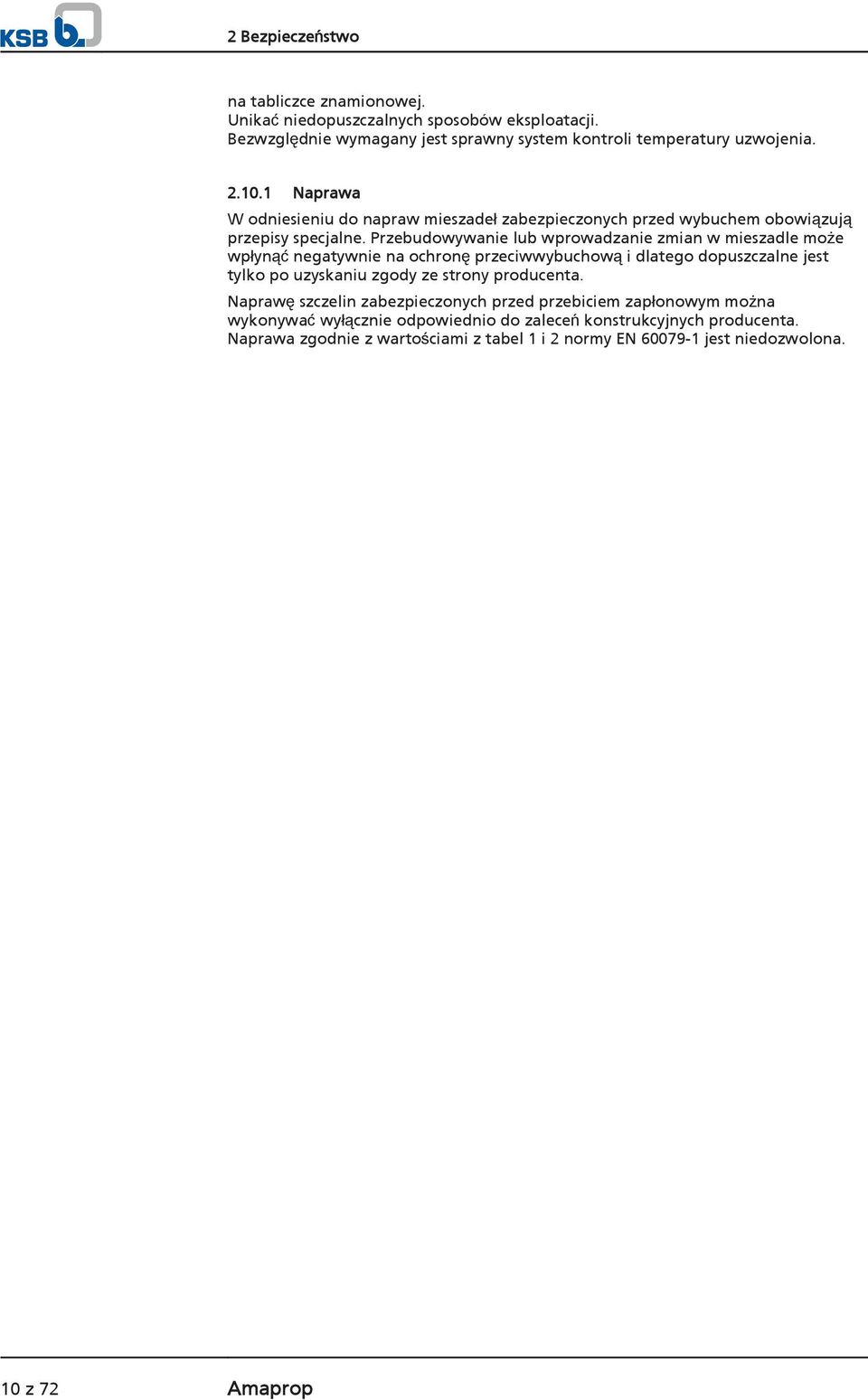

10 2 Bezpieczeństwo na tabliczce znamionowej. Unikać niedopuszczalnych sposobów eksploatacji. Bezwzględnie wymagany jest sprawny system kontroli temperatury uzwojenia Naprawa W odniesieniu do napraw mieszadeł zabezpieczonych przed wybuchem obowiązują przepisy specjalne. Przebudowywanie lub wprowadzanie zmian w mieszadle może wpłynąć negatywnie na ochronę przeciwwybuchową i dlatego dopuszczalne jest tylko po uzyskaniu zgody ze strony producenta. Naprawę szczelin zabezpieczonych przed przebiciem zapłonowym można wykonywać wyłącznie odpowiednio do zaleceń konstrukcyjnych producenta. Naprawa zgodnie z wartościami z tabel 1 i 2 normy EN jest niedozwolona. 10 z 72 Amaprop

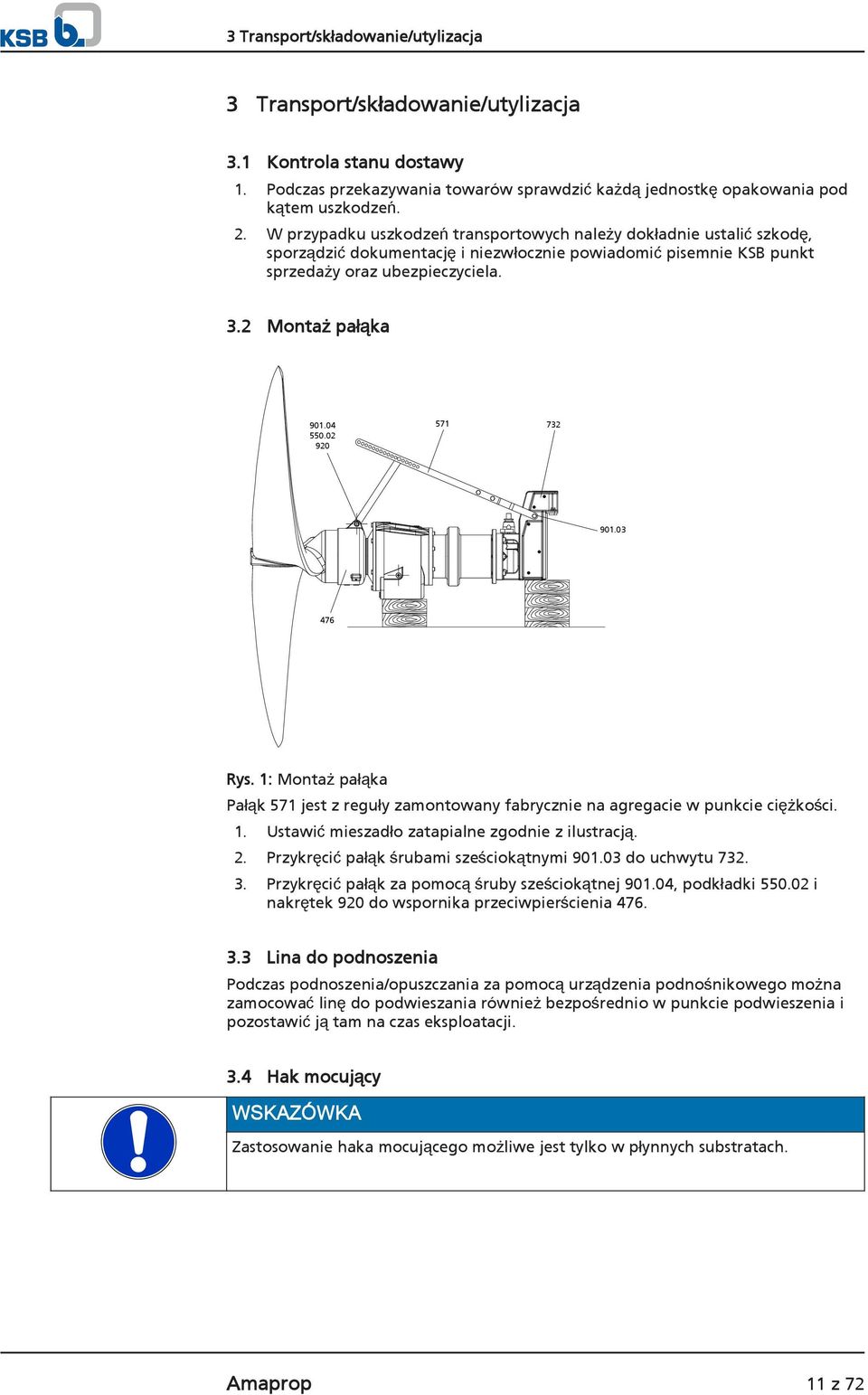

11 3 Transport/składowanie/utylizacja 3 Transport/składowanie/utylizacja 3.1 Kontrola stanu dostawy 1. Podczas przekazywania towarów sprawdzić każdą jednostkę opakowania pod kątem uszkodzeń. 2. W przypadku uszkodzeń transportowych należy dokładnie ustalić szkodę, sporządzić dokumentację i niezwłocznie powiadomić pisemnie KSB punkt sprzedaży oraz ubezpieczyciela. 3.2 Montaż pałąka Rys. 1: Montaż pałąka Pałąk 571 jest z reguły zamontowany fabrycznie na agregacie w punkcie ciężkości. 1. Ustawić mieszadło zatapialne zgodnie z ilustracją. 2. Przykręcić pałąk śrubami sześciokątnymi do uchwytu Przykręcić pałąk za pomocą śruby sześciokątnej , podkładki i nakrętek 920 do wspornika przeciwpierścienia Lina do podnoszenia Podczas podnoszenia/opuszczania za pomocą urządzenia podnośnikowego można zamocować linę do podwieszania również bezpośrednio w punkcie podwieszenia i pozostawić ją tam na czas eksploatacji. 3.4 Hak mocujący WSKAZÓWKA Zastosowanie haka mocującego możliwe jest tylko w płynnych substratach. Amaprop 11 z 72

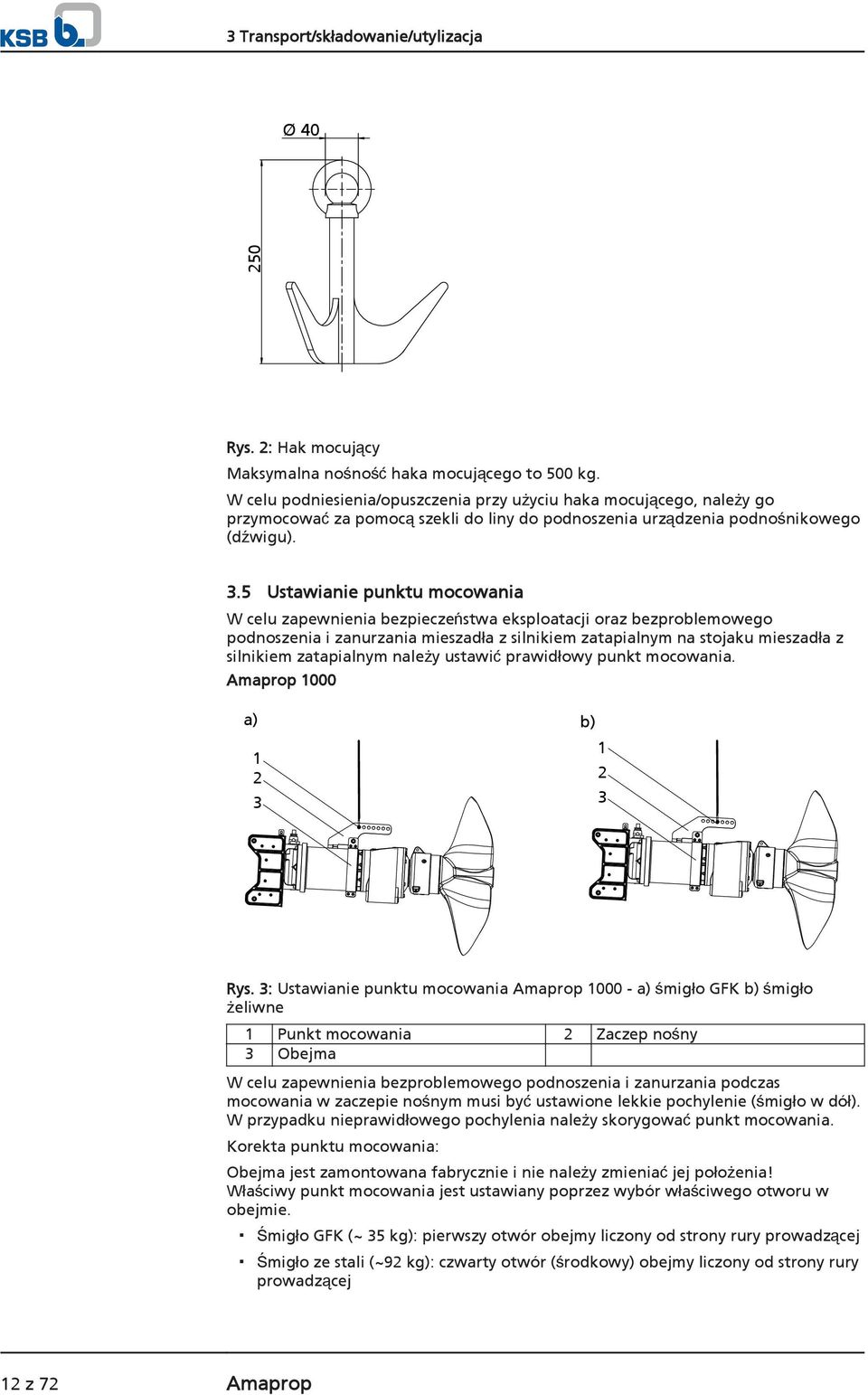

12 3 Transport/składowanie/utylizacja Ø Rys. 2: Hak mocujący Maksymalna nośność haka mocującego to 500 kg. W celu podniesienia/opuszczenia przy użyciu haka mocującego, należy go przymocować za pomocą szekli do liny do podnoszenia urządzenia podnośnikowego (dźwigu). 3.5 Ustawianie punktu mocowania W celu zapewnienia bezpieczeństwa eksploatacji oraz bezproblemowego podnoszenia i zanurzania mieszadła z silnikiem zatapialnym na stojaku mieszadła z silnikiem zatapialnym należy ustawić prawidłowy punkt mocowania. Amaprop 1000 a) b) Rys. 3: Ustawianie punktu mocowania Amaprop a) śmigło GFK b) śmigło żeliwne 1 Punkt mocowania 2 Zaczep nośny 3 Obejma W celu zapewnienia bezproblemowego podnoszenia i zanurzania podczas mocowania w zaczepie nośnym musi być ustawione lekkie pochylenie (śmigło w dół). W przypadku nieprawidłowego pochylenia należy skorygować punkt mocowania. Korekta punktu mocowania: Obejma jest zamontowana fabrycznie i nie należy zmieniać jej położenia! Właściwy punkt mocowania jest ustawiany poprzez wybór właściwego otworu w obejmie. Śmigło GFK (~ 35 kg): pierwszy otwór obejmy liczony od strony rury prowadzącej Śmigło ze stali (~92 kg): czwarty otwór (środkowy) obejmy liczony od strony rury prowadzącej 12 z 72 Amaprop

13 3 Transport/składowanie/utylizacja Amaprop Rys. 4: Pochylenie ok. 5 W celu zapewnienia bezproblemowego podnoszenia i zanurzania przy zamocowaniu na pałąku musi być ustawione lekkie pochylenie o ok. 5 (śmigło do góry). W przypadku nieprawidłowego pochylenia należy skorygować punkt mocowania. Korekta punktu mocowania: 1. Lekko poluzować śruby na uchwycie 732 i śruby na wsporniku przeciwpierścienia Poluzować górne złącze śrubowe na pałąku asekuracyjnym. 3. Zależnie od występującego pochylenia, wybrać otwór na listwie otworowej. UWAGA Poluzowane lub zbyt luźne połączenia śrubowe Uszkodzenie elementów montażowych podczas eksploatacji! Przestrzegać momentów dokręcania śrub. 4. Ponownie dokręcić śruby. ( Rozdział 7.6 Strona 53) 5. Ponownie podjąć próbę zawieszenia. Uzyskanie kąta ok. 5 oznacza znalezienie prawidłowego punktu ciężkości. 3.6 Transportowanie NIEBEZPIECZEŃSTWO Nieprawidłowy transport Zagrożenie dla życia ze strony spadających elementów! Uszkodzenie mieszadła! Do zawieszenia używać przewidzianego punktu mocowania na pałąku asekuracyjnym. Nigdy nie mocować mieszadła za elektryczne przewody przyłączeniowe. Nigdy nie używać dostarczonych łańcuchów lub lin do podnoszenia jako ogólnych środków do podnoszenia ładunków. Do mieszadła i dźwigu bezpiecznie przymocować liny do podnoszenia lub łańcuchy. Mieszadło z silnikiem transportować zgodnie z ilustracją. Amaprop 13 z 72

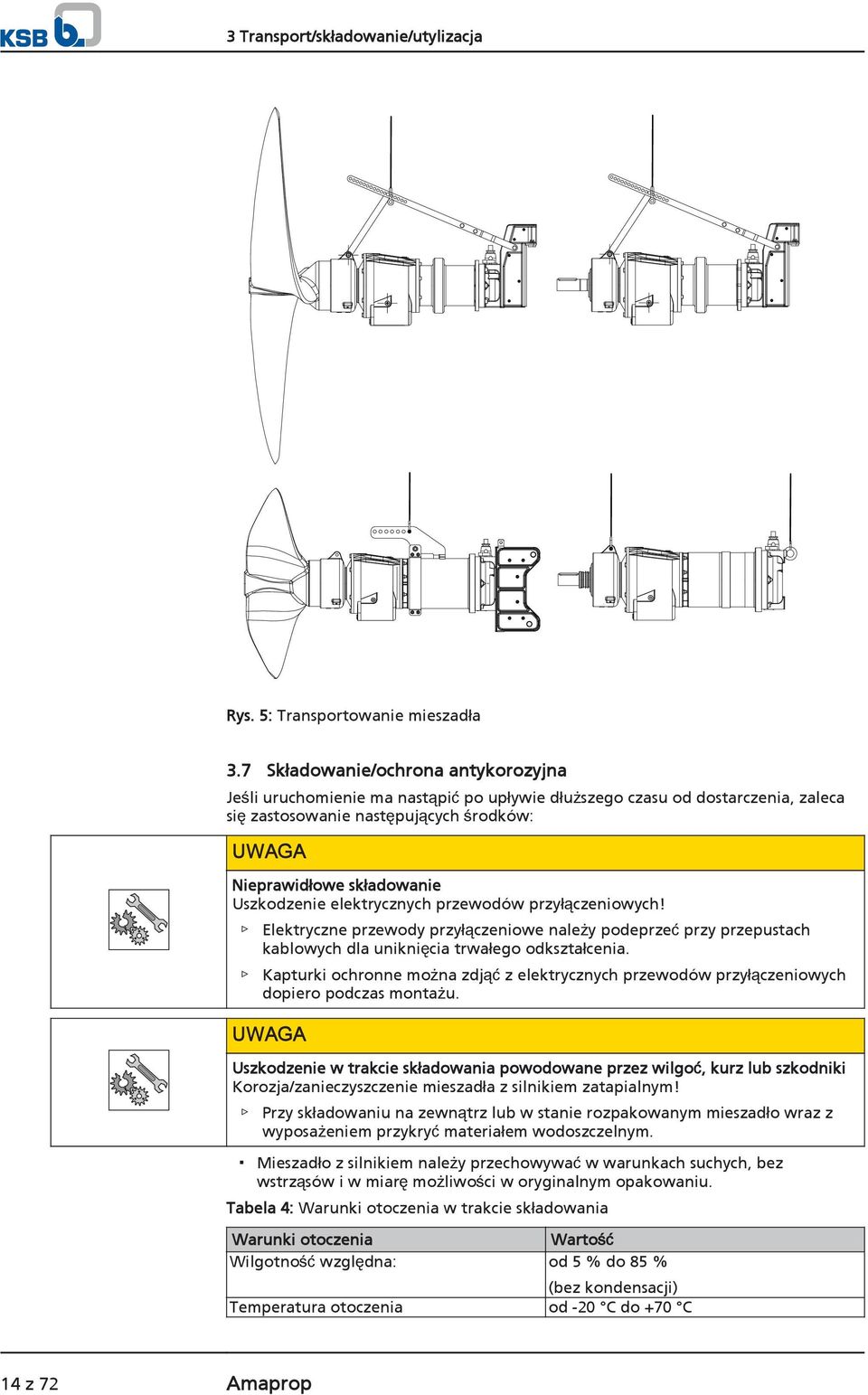

14 3 Transport/składowanie/utylizacja Rys. 5: Transportowanie mieszadła 3.7 Składowanie/ochrona antykorozyjna Jeśli uruchomienie ma nastąpić po upływie dłuższego czasu od dostarczenia, zaleca się zastosowanie następujących środków: UWAGA Nieprawidłowe składowanie Uszkodzenie elektrycznych przewodów przyłączeniowych! Elektryczne przewody przyłączeniowe należy podeprzeć przy przepustach kablowych dla uniknięcia trwałego odkształcenia. Kapturki ochronne można zdjąć z elektrycznych przewodów przyłączeniowych dopiero podczas montażu. UWAGA Uszkodzenie w trakcie składowania powodowane przez wilgoć, kurz lub szkodniki Korozja/zanieczyszczenie mieszadła z silnikiem zatapialnym! Przy składowaniu na zewnątrz lub w stanie rozpakowanym mieszadło wraz z wyposażeniem przykryć materiałem wodoszczelnym. Mieszadło z silnikiem należy przechowywać w warunkach suchych, bez wstrząsów i w miarę możliwości w oryginalnym opakowaniu. Tabela 4: Warunki otoczenia w trakcie składowania Warunki otoczenia Wartość Wilgotność względna: od 5 % do 85 % (bez kondensacji) Temperatura otoczenia od -20 C do +70 C 14 z 72 Amaprop

15 3 Transport/składowanie/utylizacja 3.8 Zwrot do producenta 1. Gruntownie wypłukać i oczyścić mieszadło, zwłaszcza w przypadku szkodliwych, wybuchowych, gorących i innych groźnych mediów. 2. Jeśli mieszadło ma kontakt z mediami, których pozostałości w reakcji z wilgocią z powietrza mogą powodować korozję lub też zapalają się w zetknięciu z tlenem, urządzenie należy dodatkowo zneutralizować i w celu osuszenia zastosować do przedmuchania bezwodny gaz obojętny. 3. Do mieszadła należy zawsze załączyć kompletnie wypełnione zaświadczenie o braku zastrzeżeń względem stanu higienicznego. Należy koniecznie wskazać zastosowane środki bezpieczeństwa oraz środki odkażające. WSKAZÓWKA W razie potrzeby można pobrać zaświadczenie o braku zastrzeżeń z Internetu pod adresem: Utylizacja OSTRZEŻENIE Media zagrażające zdrowiu Zagrożenie dla ludzi i środowiska! Mieszadła, które były używane z mediami zagrażającymi zdrowiu, muszą być poddane dekontaminacji. Zebrać płyn płuczący, jak również pozostałą ciecz i zutylizować. W razie potrzeby nosić odzież ochronną oraz maskę ochronną. Przestrzegać ustawowych przepisów dot. utylizacji niebezpiecznych dla zdrowia substancji. 1. Zdemontować mieszadło z silnikiem. Zebrać smary stałe i płynne podczas demontażu. 2. Materiały podzielić wg rodzaju, np. na: - metal, - tworzywo sztuczne, - złom elektroniczny, - smary stałe i płynne 3. Zutylizować wg obowiązujących przepisów lub odstawić do wyspecjalizowanego zakładu utylizacji. Amaprop 15 z 72

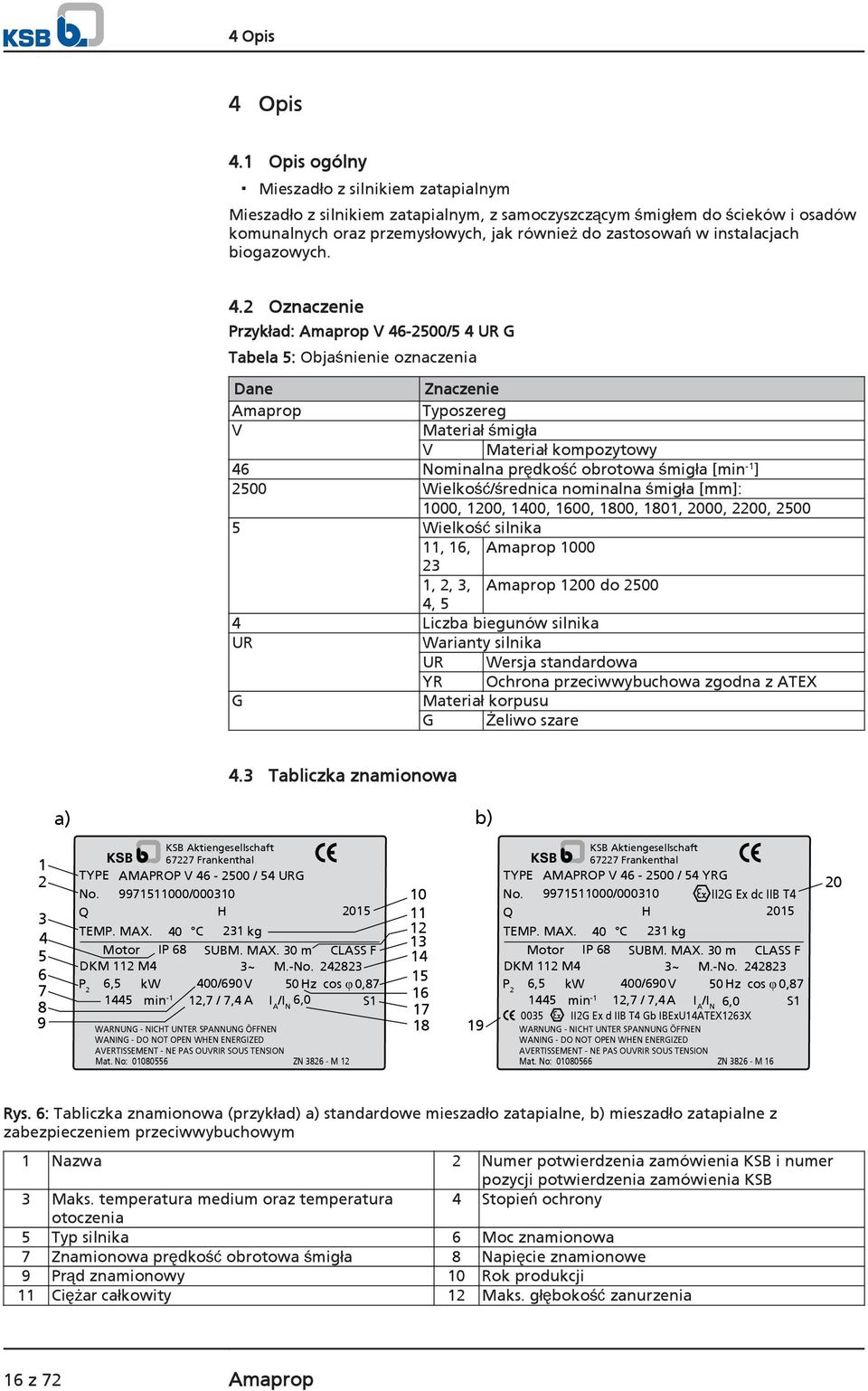

16 4 Opis 4 Opis 4.1 Opis ogólny Mieszadło z silnikiem zatapialnym Mieszadło z silnikiem zatapialnym, z samoczyszczącym śmigłem do ścieków i osadów komunalnych oraz przemysłowych, jak również do zastosowań w instalacjach biogazowych. 4.2 Oznaczenie Przykład: Amaprop V /5 4 UR G Tabela 5: Objaśnienie oznaczenia Dane Znaczenie Amaprop Typoszereg V Materiał śmigła V Materiał kompozytowy 46 Nominalna prędkość obrotowa śmigła [min -1 ] 2500 Wielkość/średnica nominalna śmigła [mm]: 1000, 1200, 1400, 1600, 1800, 1801, 2000, 2200, Wielkość silnika 11, 16, Amaprop , 2, 3, Amaprop 1200 do , 5 4 Liczba biegunów silnika UR Warianty silnika UR Wersja standardowa YR Ochrona przeciwwybuchowa zgodna z ATEX G Materiał korpusu G Żeliwo szare 4.3 Tabliczka znamionowa a) b) TYPE No. Q KSB Aktiengesellschaft Frankenthal AMAPROP V / 54 URG / H TEMP. MAX. 40 C 231 kg Motor IP 68 SUBM. MAX. 30 m CLASS F DKM 112 M4 3~ M.-No P 2 6,5 kw 400/690 V 50 Hz cos φ 0, min -1 12,7 / 7,4 A I A /I N 6,0 S1 WARNUNG - NICHT UNTER SPANNUNG ÖFFNEN WANING - DO NOT OPEN WHEN ENERGIZED AVERTISSEMENT - NE PAS OUVRIR SOUS TENSION Mat. No: ZN M TYPE No. Q KSB Aktiengesellschaft Frankenthal AMAPROP V / 54 YRG / II2G Ex dc IIB T4 H 2015 TEMP. MAX. 40 C 231 kg Motor IP 68 SUBM. MAX. 30 m CLASS F DKM 112 M4 3~ M.-No P 2 6,5 kw 400/690 V 50 Hz cos φ 0, min -1 12,7 / 7,4 A I A /I N 6,0 S II2G Ex d IIB T4 Gb IBExU14ATEX1263X WARNUNG - NICHT UNTER SPANNUNG ÖFFNEN WANING - DO NOT OPEN WHEN ENERGIZED AVERTISSEMENT - NE PAS OUVRIR SOUS TENSION Mat. No: ZN M Rys. 6: Tabliczka znamionowa (przykład) a) standardowe mieszadło zatapialne, b) mieszadło zatapialne z zabezpieczeniem przeciwwybuchowym 1 Nazwa 2 Numer potwierdzenia zamówienia KSB i numer pozycji potwierdzenia zamówienia KSB 3 Maks. temperatura medium oraz temperatura 4 Stopień ochrony otoczenia 5 Typ silnika 6 Moc znamionowa 7 Znamionowa prędkość obrotowa śmigła 8 Napięcie znamionowe 9 Prąd znamionowy 10 Rok produkcji 11 Ciężar całkowity 12 Maks. głębokość zanurzenia 16 z 72 Amaprop

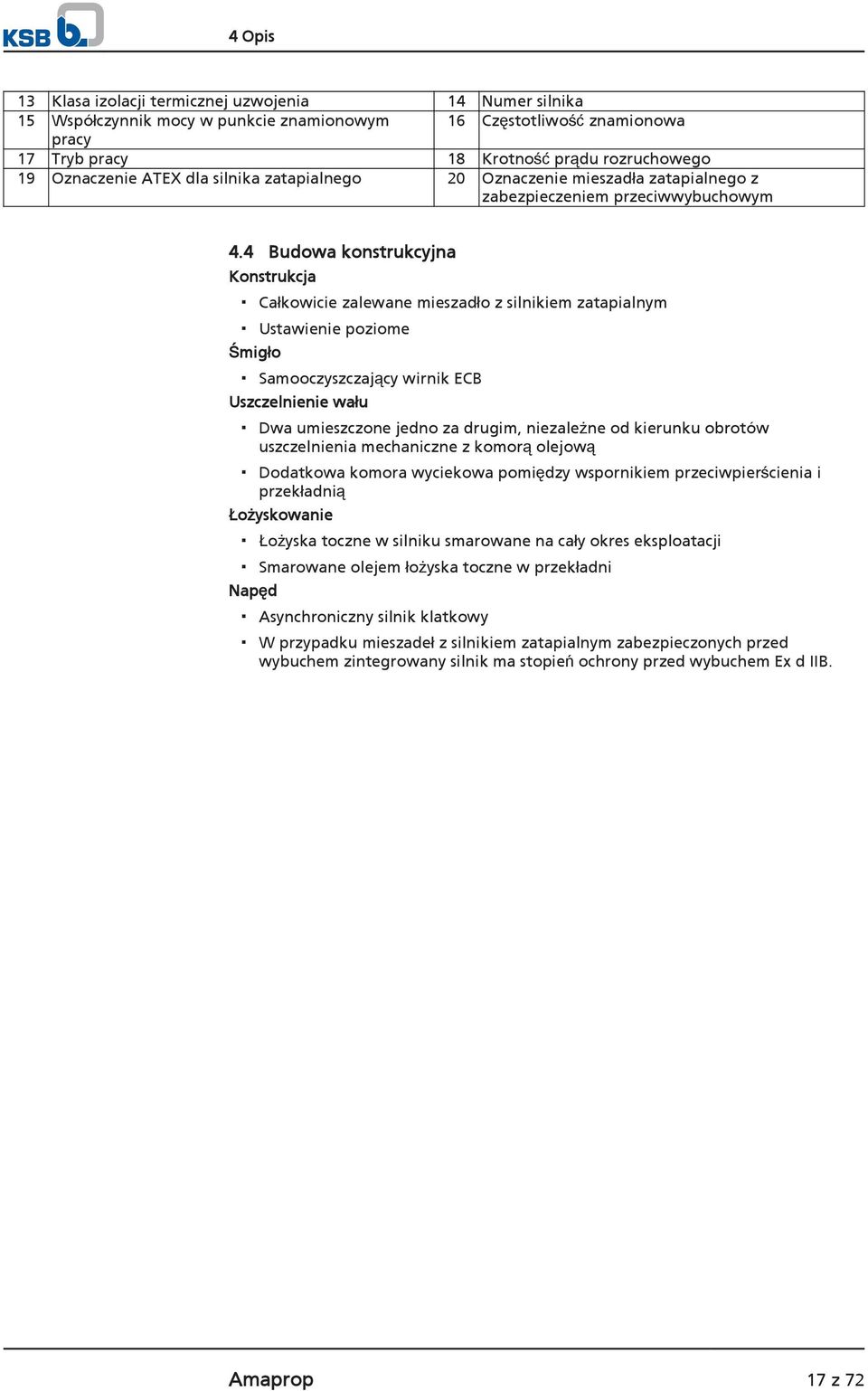

17 4 Opis 13 Klasa izolacji termicznej uzwojenia 14 Numer silnika 15 Współczynnik mocy w punkcie znamionowym 16 Częstotliwość znamionowa pracy 17 Tryb pracy 18 Krotność prądu rozruchowego 19 Oznaczenie ATEX dla silnika zatapialnego 20 Oznaczenie mieszadła zatapialnego z zabezpieczeniem przeciwwybuchowym 4.4 Budowa konstrukcyjna Konstrukcja Całkowicie zalewane mieszadło z silnikiem zatapialnym Ustawienie poziome Śmigło Samooczyszczający wirnik ECB Uszczelnienie wału Dwa umieszczone jedno za drugim, niezależne od kierunku obrotów uszczelnienia mechaniczne z komorą olejową Dodatkowa komora wyciekowa pomiędzy wspornikiem przeciwpierścienia i przekładnią Łożyskowanie Łożyska toczne w silniku smarowane na cały okres eksploatacji Smarowane olejem łożyska toczne w przekładni Napęd Asynchroniczny silnik klatkowy W przypadku mieszadeł z silnikiem zatapialnym zabezpieczonych przed wybuchem zintegrowany silnik ma stopień ochrony przed wybuchem Ex d IIB. Amaprop 17 z 72

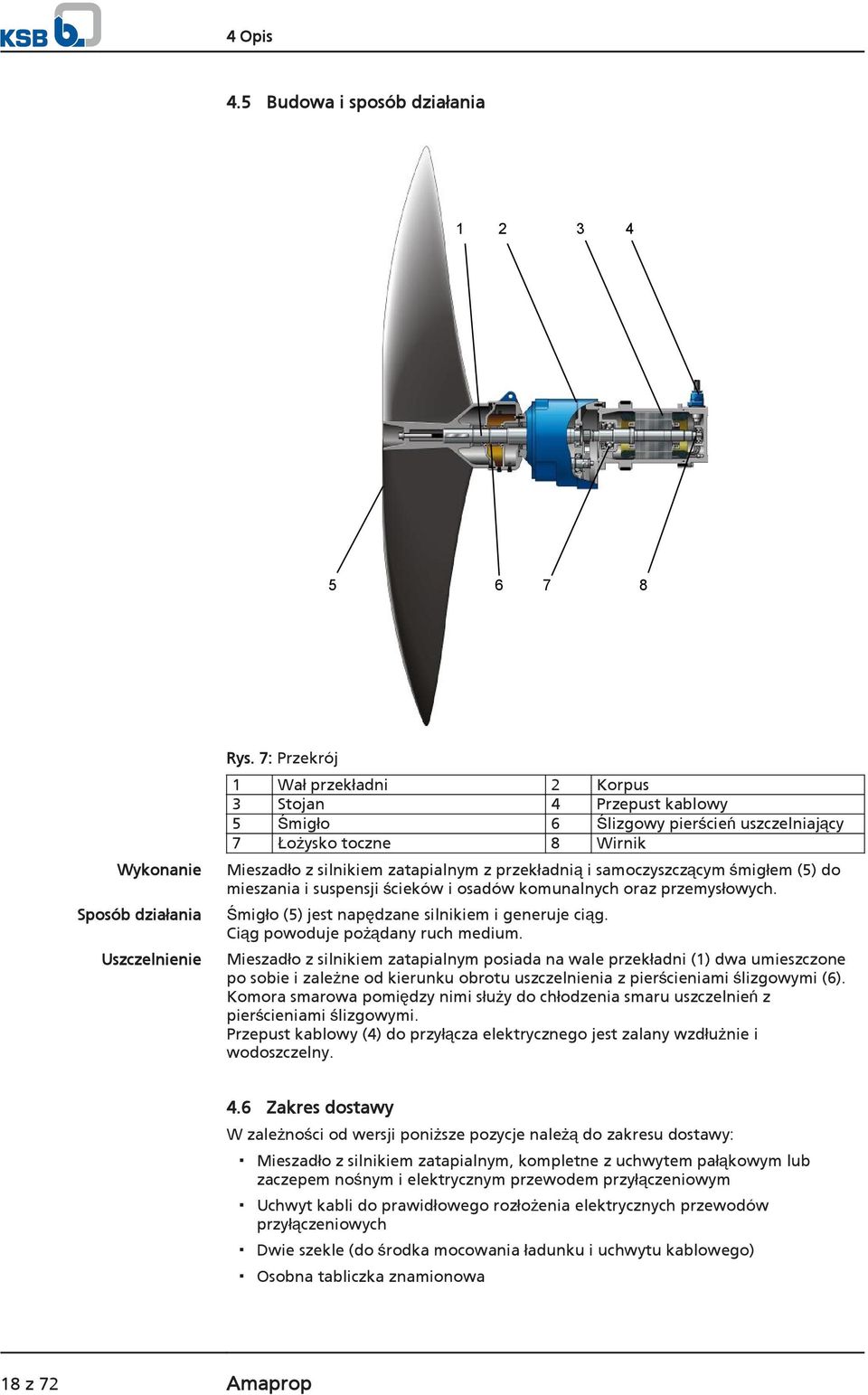

18 4 Opis 4.5 Budowa i sposób działania Wykonanie Sposób działania Uszczelnienie Rys. 7: Przekrój 1 Wał przekładni 2 Korpus 3 Stojan 4 Przepust kablowy 5 Śmigło 6 Ślizgowy pierścień uszczelniający 7 Łożysko toczne 8 Wirnik Mieszadło z silnikiem zatapialnym z przekładnią i samoczyszczącym śmigłem (5) do mieszania i suspensji ścieków i osadów komunalnych oraz przemysłowych. Śmigło (5) jest napędzane silnikiem i generuje ciąg. Ciąg powoduje pożądany ruch medium. Mieszadło z silnikiem zatapialnym posiada na wale przekładni (1) dwa umieszczone po sobie i zależne od kierunku obrotu uszczelnienia z pierścieniami ślizgowymi (6). Komora smarowa pomiędzy nimi służy do chłodzenia smaru uszczelnień z pierścieniami ślizgowymi. Przepust kablowy (4) do przyłącza elektrycznego jest zalany wzdłużnie i wodoszczelny. 4.6 Zakres dostawy W zależności od wersji poniższe pozycje należą do zakresu dostawy: Mieszadło z silnikiem zatapialnym, kompletne z uchwytem pałąkowym lub zaczepem nośnym i elektrycznym przewodem przyłączeniowym Uchwyt kabli do prawidłowego rozłożenia elektrycznych przewodów przyłączeniowych Dwie szekle (do środka mocowania ładunku i uchwytu kablowego) Osobna tabliczka znamionowa 18 z 72 Amaprop

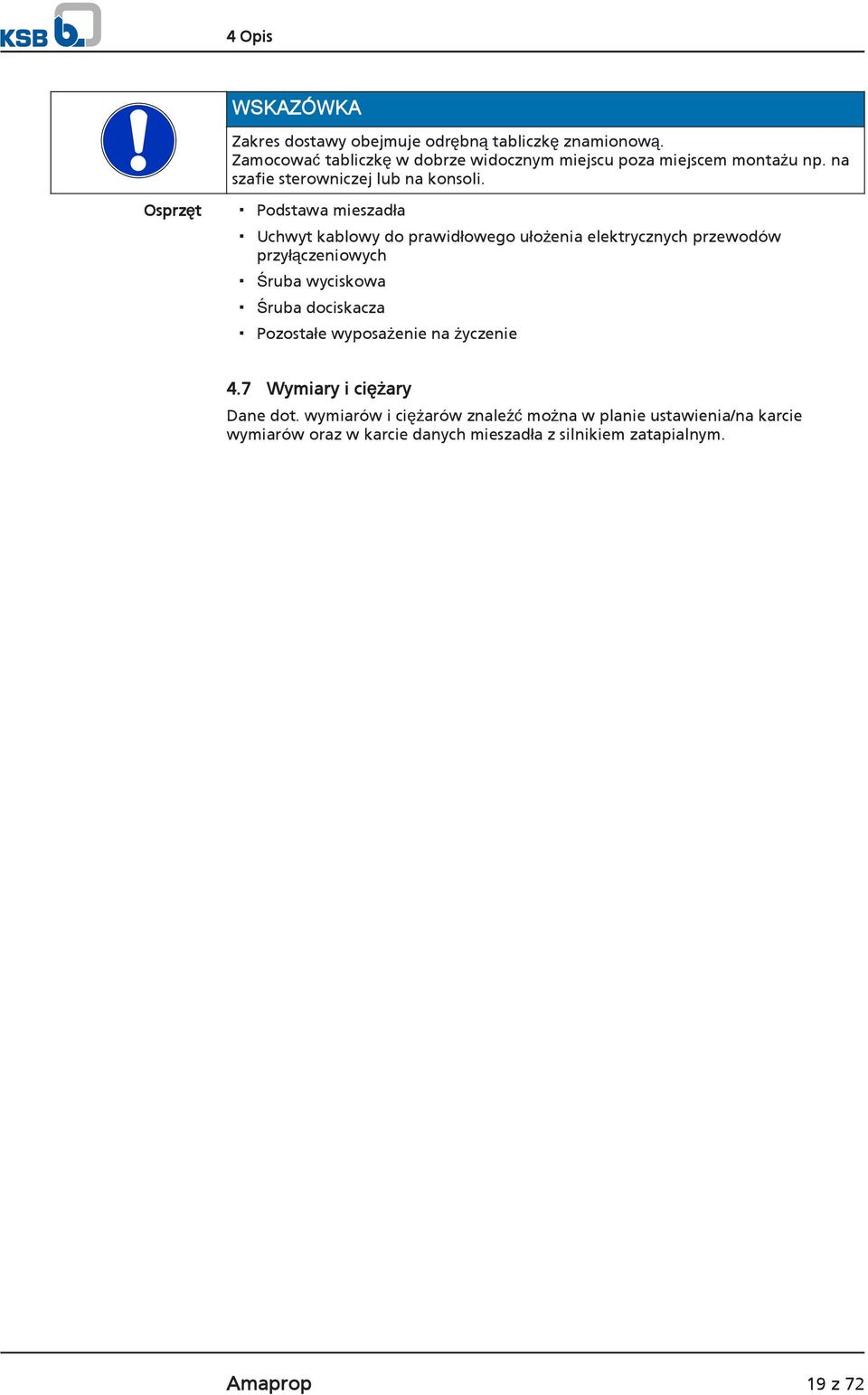

19 4 Opis WSKAZÓWKA Zakres dostawy obejmuje odrębną tabliczkę znamionową. Zamocować tabliczkę w dobrze widocznym miejscu poza miejscem montażu np. na szafie sterowniczej lub na konsoli. Osprzęt Podstawa mieszadła Uchwyt kablowy do prawidłowego ułożenia elektrycznych przewodów przyłączeniowych Śruba wyciskowa Śruba dociskacza Pozostałe wyposażenie na życzenie 4.7 Wymiary i ciężary Dane dot. wymiarów i ciężarów znaleźć można w planie ustawienia/na karcie wymiarów oraz w karcie danych mieszadła z silnikiem zatapialnym. Amaprop 19 z 72

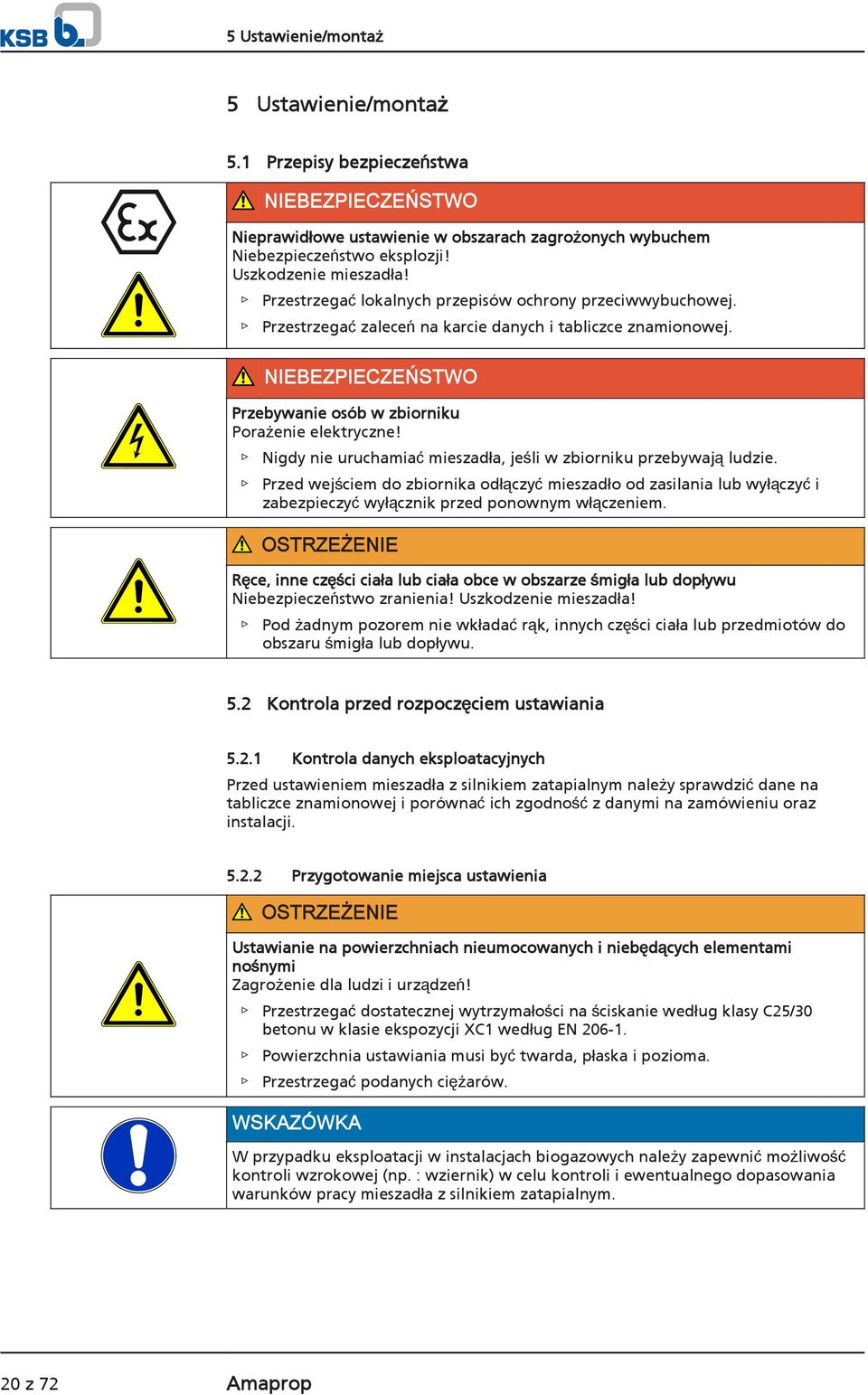

20 5 Ustawienie/montaż 5 Ustawienie/montaż 5.1 Przepisy bezpieczeństwa NIEBEZPIECZEŃSTWO Nieprawidłowe ustawienie w obszarach zagrożonych wybuchem Niebezpieczeństwo eksplozji! Uszkodzenie mieszadła! Przestrzegać lokalnych przepisów ochrony przeciwwybuchowej. Przestrzegać zaleceń na karcie danych i tabliczce znamionowej. NIEBEZPIECZEŃSTWO Przebywanie osób w zbiorniku Porażenie elektryczne! Nigdy nie uruchamiać mieszadła, jeśli w zbiorniku przebywają ludzie. Przed wejściem do zbiornika odłączyć mieszadło od zasilania lub wyłączyć i zabezpieczyć wyłącznik przed ponownym włączeniem. OSTRZEŻENIE Ręce, inne części ciała lub ciała obce w obszarze śmigła lub dopływu Niebezpieczeństwo zranienia! Uszkodzenie mieszadła! Pod żadnym pozorem nie wkładać rąk, innych części ciała lub przedmiotów do obszaru śmigła lub dopływu. 5.2 Kontrola przed rozpoczęciem ustawiania Kontrola danych eksploatacyjnych Przed ustawieniem mieszadła z silnikiem zatapialnym należy sprawdzić dane na tabliczce znamionowej i porównać ich zgodność z danymi na zamówieniu oraz instalacji Przygotowanie miejsca ustawienia OSTRZEŻENIE Ustawianie na powierzchniach nieumocowanych i niebędących elementami nośnymi Zagrożenie dla ludzi i urządzeń! Przestrzegać dostatecznej wytrzymałości na ściskanie według klasy C25/30 betonu w klasie ekspozycji XC1 według EN Powierzchnia ustawiania musi być twarda, płaska i pozioma. Przestrzegać podanych ciężarów. WSKAZÓWKA W przypadku eksploatacji w instalacjach biogazowych należy zapewnić możliwość kontroli wzrokowej (np. : wziernik) w celu kontroli i ewentualnego dopasowania warunków pracy mieszadła z silnikiem zatapialnym. 20 z 72 Amaprop

21 5 Ustawienie/montaż WSKAZÓWKA W celu przeprowadzenia konserwacji mieszadła zatapialnego w instalacjach biogazowych należy wykonać otwory montażowe i przygotować odpowiednią technologię montażu (urządzenie dźwigowe), które w dowolnej chwili umożliwią podniesienie mieszadła zatapialnego z wypełnionego zbiornika. Należy przy tym zwrócić uwagę na minimalne wymiary odstępów mieszadła zatapialnego podane na planie montażowym / schemacie wymiarowym oraz w arkuszu danych. 1. Skontrolować miejsce montażu urządzenia. Miejsce montażu urządzenia musi być przygotowane zgodnie z wymiarami na karcie wymiarów/planie ustawienia Sprawdzanie poziomu cieczy smarującej A B Rys. 8: Kontrola cieczy smarującej - widok bez śmigła A Śruba kontrolna cieczy smarującej (przekładnia) B Śruba wlewu cieczy smarującej (przekładnia) Amaprop 21 z 72

22 5 Ustawienie/montaż Poziom cieczy smarującej, uszczelnienie mechaniczne Poziomu cieczy smarującej, przekładnia Komory smarowe są napełnione fabrycznie przyjazną dla środowiska, nietoksyczną cieczą smarującą. 1. Ustawić mieszadło z silnikiem zgodnie z ilustracją. 2. Wykręcić śrubę zamykającą wraz z pierścieniem uszczelniającym Poziom cieczy smarującej musi znajdować się na wysokości otworu wlewu. 3. Jeśli poziom cieczy smarującej jest niższy, komorę smarową należy napełnić poprzez otwór wlewu aż do przelania cieczy. 4. Wkręcić śrubę zamykającą wraz z pierścieniem uszczelniającym Wykręcić śrubę kontrolną poziomu cieczy smarującej w przekładni. Poziom cieczy smarującej musi znajdować się na wysokości otworu wlewu. 2. Jeśli poziom cieczy smarującej jest niższy, wykręcić śrubę w otworze wlewu w przekładni i napełnić komorę cieczy smarującej przez otwór wlewu aż do przelania cieczy. 3. Wkręcić śrubę kontrolną cieczy smarującej w przekładni oraz w razie potrzeby śrubę w otworze wlewu cieczy smarującej. 5.3 Ustawianie mieszadła z silnikiem zatapialnym UWAGA Nieprawidłowa pozycja mieszadła z silnikiem zatapialnym Uszkodzenia w wyniku przeciążenia! Przestrzegać danych podanych na planie ustawienia. W przypadku innego ustawienia wymagany jest kontakt z firmą KSB. Mieszadło z silnikiem zatapialnym zamocować na właściwym stojaku mieszadła z silnikiem zatapialnym, zgodnie z opisem zawartym w osobnej instrukcji eksploatacji / montażu. 5.4 Instalacja elektryczna Wskazówki dotyczące planowania instalacji rozdzielczej Podczas przyłączania kabli elektrycznych mieszadła zatapialnego kierować się Schematami połączeń. Mieszadło zatapialne dostarczane jest z elektrycznym przewodem przyłączeniowym i jest przeznaczone do bezpośredniego uruchomienia. Rozruch gwiazda trójkąt jest możliwy przy mocy silnika powyżej 4 kw. WSKAZÓWKA Podczas układania kabla pomiędzy instalacją rozdzielczą oraz punktem przyłączenia mieszadła należy zwracać uwagę na wystarczającą liczbę żył dla czujników. Przekrój musi wynosić min. 1,5 mm². Silniki można podłączyć do sieci niskiego napięcia z napięciami znamionowymi i tolerancjami napięć zgodnie z przepisami IEC 38 lub innych sieci wzgl. urządzeń zasilających o maksymalnych tolerancjach napięcia ±10 % Urządzenie zabezpieczające przed przeciążeniem 1. Mieszadło należy zabezpieczyć przed przeciążeniem za pomocą opóźnianego termicznie urządzenia zabezpieczającego przed przeciążeniem zgodnie z normą IEC 947 oraz obowiązującymi lokalnie przepisami. 2. Urządzenie zabezpieczające przed przeciążeniem należy ustawić zgodnie z wartością prądu znamionowego, wskazanego na tabliczce znamionowej. ( Rozdział 4.3 Strona 16) 22 z 72 Amaprop

23 5 Ustawienie/montaż Sterowanie poziomem NIEBEZPIECZEŃSTWO Praca na sucho mieszadła z silnikiem zatapialnym Niebezpieczeństwo wybuchu! Mieszadło z silnikiem zatapialnym z zabezpieczeniem przeciwwybuchowym nigdy nie może pracować na sucho. UWAGA Niecałkowicie zatopione śmigło Uszkodzenie mieszadła! Podczas eksploatacji pod żadnym pozorem nie wynurzać mieszadła (nawet na krótko). Do trybu pracy automatycznej mieszadła zatapialnego w zbiorniku niezbędne jest sterowanie poziomem. Należy przestrzegać podanego poziomu minimalnego medium. ( Rozdział Strona 31) Tryb pracy z przetwornicą częstotliwości Mieszadło z silnikiem zatapialnym nadaje się do eksploatacji z przetwornicą częstotliwości zgodnie z normą IEC WSKAZÓWKA Przy stosowaniu w instalacjach biogazowych Amaprop 1000 może być zasilany z sieci z częstotliwością 50 Hz. Do stosowania mieszadeł Amaprop 2500 w instalacjach biogazowych wymagana jest praca z przetwornicą częstotliwości. NIEBEZPIECZEŃSTWO Eksploatacja poza dozwolonym zakresem częstotliwości Niebezpieczeństwo wybuchu! Nigdy nie eksploatować mieszadła zatapialnego zabezpieczonego przed wybuchem poza wskazanym zakresem. NIEBEZPIECZEŃSTWO Nieprawidłowy wybór i ustawienie przetwornicy częstotliwości Niebezpieczeństwo wybuchu! Przestrzegać podanych poniżej wskazówek dotyczących wyboru i ustawiania przetwornicy częstotliwości. Wybór Ustawianie Rozruch W odniesieniu do wyboru przetwornicy częstotliwości przestrzegać następujących danych: danych producenta, Dane elektryczne mieszadła, zwłaszcza prąd znamionowy Można stosować tylko falownik napięcia (VSI) z modulacją szerokości impulsów (PWM) i częstotliwością taktowania od 1 do 16 khz. Podczas ustawiania przetwornicy częstotliwości przestrzegać następujących danych: Ustawione ograniczenie natężenia prądu może wynosić maksymalnie 1,2-krotną wartość prądu znamionowego podanego na tabliczce znamionowej. Podczas rozruchu przetwornicy częstotliwości przestrzegać następujących danych: Zwracać uwagę na krótki sygnał rosnący rozruchu (maks. 5 s) Dopiero po upływie co najmniej 2 min uaktywnić regulację prędkości obrotowej. Rozruch z długim sygnałem rosnącym rozruchu i niską częstotliwością może spowodować zatkanie. Amaprop 23 z 72

24 5 Ustawienie/montaż Eksploatacja Kompatybilność elektromagnetyczna Odporność na zakłócenia Podczas trybu pracy z przetwornicą częstotliwości przestrzegać następujących wartości granicznych: Wykorzystywać podaną na tabliczce znamionowej moc silnika P 2 tylko w 95% Zakres częstotliwości od 25 do 50 Hz Podczas eksploatacji przetwornicy występują zakłócenia o różnej sile, w zależności od wersji przetwornicy (typ, ochrona przeciwzakłóceniowa, producent). Aby uniknąć przekroczenia podanych wartości granicznych w przypadku układu napędowego, złożonego z silnika zatapialnego i przetwornicy częstotliwości, należy koniecznie przestrzegać instrukcji producenta przetwornicy dotyczących kompatybilności elektromagnetycznej. Jeśli producent zaleca ekranowany przewód zasilający do maszyny, należy użyć mieszadła z silnikiem zatapialnym z ekranowanymi elektrycznymi przewodami przyłączeniowymi. Mieszadło z silnikiem zatapialnym jest wystarczająco odporne na zakłócenia. Dla kontroli wbudowanych czujników użytkownik musi sam zadbać o wystarczającą odporność na zakłócenia, wybierając odpowiednie elektryczne przewody przyłączeniowe instalacji oraz ich ułożenie. Nie jest konieczna zmiana elektrycznego przewodu przyłączeniowego/przewodu sterującego mieszadła z silnikiem zatapialnym. Należy wybrać odpowiednie urządzenia do analizy. Dla kontroli czujnika wycieków w silniku zalecane jest użycie specjalnego przekaźnika, dostarczanego przez firmę KSB Czujniki NIEBEZPIECZEŃSTWO Eksploatacja mieszadła zatapialnego przyłączonego w sposób niekompletny Niebezpieczeństwo wybuchu! Uszkodzenie mieszadła! Nigdy nie uruchamiać mieszadła z niekompletnie przyłączonymi przewodami elektrycznymi lub z niesprawnymi urządzeniami monitorującymi. Mieszadło wyposażone jest w czujniki. Czujniki te zapobiegają zagrożeniom i uszkodzeniom mieszadła. Do analizy sygnałów czujnika niezbędny jest przetwornik pomiarowy. Odpowiednie urządzenia dla napięcia 230 V~ może dostarczyć firma KSB. WSKAZÓWKA Bezpieczna eksploatacja mieszadła oraz zachowanie praw z tytułu gwarancji udzielonej przez producenta są możliwe tylko wtedy, jeśli sygnały czujników są analizowane zgodnie z niniejszą instrukcją eksploatacji. Wszystkie czujniki znajdują się we wnętrzu mieszadła i są podłączone do przewodu przyłączeniowego. Informacje dot. połączeń i oznaczenia żył, patrz Schematy połączeń elektrycznych. Wskazówki dotyczące poszczególnych czujników oraz zalecanych wartości granicznych można znaleźć w kolejnych rozdziałach. 24 z 72 Amaprop

25 5 Ustawienie/montaż Temperatura silnika NIEBEZPIECZEŃSTWO Niewystarczające chłodzenie Niebezpieczeństwo wybuchu! Uszkodzenie uzwojenia! Mieszadła zatapialnego nigdy nie wolno eksploatować bez sprawnego monitoringu temperatury. W mieszadle zatapialnym zabezpieczonym przed wybuchem należy zastosować termistorowe urządzenie wyzwalające z blokadą ponownego uruchomienia oraz z atestem ATEX, służące do monitorowania temperatury silników z zabezpieczeniem przeciwwybuchowym i zapewniające stopień ochrony przed zapłonem Obudowa hermetyczna Ex d. UWAGA Niewystarczające chłodzenie Uszkodzenie mieszadła! Mieszadła nigdy nie wolno eksploatować bez sprawnego układu monitorowania temperatury. Silnik jest monitorowany przez trzy szeregowo połączone termistory (PTC) z przyłączami nr 10 i 11. Należy je podłączyć do termistorowego urządzenia wyzwalającego z blokadą ponownego uruchomienia. Wyzwolenie musi skutkować wyłączeniem mieszadła. W mieszadle zatapialnym zabezpieczonym przed wybuchem termistorowe urządzenie wyzwalające musi mieć atest ATEX w zakresie monitorowania temperatury silników z zabezpieczeniem przeciwwybuchowym i zapewniać stopień ochrony przed zapłonem Obudowa hermetyczna Ex d Wycieki w silniku NIEBEZPIECZEŃSTWO Nieprawidłowa kontrola elektrody wyciekowej Niebezpieczeństwo wybuchu! Śmiertelne niebezpieczeństwo porażenia prądem! Stosować tylko napięcia poniżej 30 V AC i prąd wyzwalający poniżej 0,5 ma. Amaprop 25 z 72

26 5 Ustawienie/montaż a) b) K 1 PE 9 B2 B2 Rys. 9: a) Podłączenie przekaźnika elektrod i b) Pozycja elektrody w korpusie We wnętrzu silnika znajduje się elektroda (B2), służąca do kontroli wycieków w komorze uzwojenia i przyłączy. Przewidziane jest podłączenie elektrody do przekaźnika elektrodowego (oznaczenie żyły 9). Wyzwolenie przekaźnika elektrodowego musi skutkować wyłączeniem mieszadła. Przekaźnik elektrodowy (K1) musi spełniać następujące wymogi: Obwód czujnika 10 do 30 V AC Prąd wyzwalający 0,5 ma Wyciek z uszczelnienia mechanicznego (opcja) NIEBEZPIECZEŃSTWO Błędne przyłącze Niebezpieczeństwo wybuchu! Nigdy nie należy później instalować w mieszadle z zabezpieczeniem przeciwwybuchowym takiej kontroli komory wyciekowej. a) b) K bl br B5 Rys. 10: a) Podłączenie przekaźnika elektrod i b) Pozycja czujnika wycieków Mieszadła z silnikiem zatapialnym wyposażone są w komorę przeciekową pomiędzy komorą olejową i przekładnią. Jest ona wyposażona w układ kontroli wycieków. Czujnik wycieków rejestruje, gdy komora wycieków zostanie wypełniona w wyniku B2 26 z 72 Amaprop

27 5 Ustawienie/montaż uszkodzenia uszczelnienia mechanicznego. Czujnik wycieków wyposażony jest we własny przewód przyłączeniowy i przewidziany jest do podłączenia do przekaźnika elektrodowego. Wyzwolenie przekaźnika elektrodowego musi skutkować wyłączeniem mieszadła. Przekaźnik elektrodowy (K1) musi spełniać następujące wymogi: Obwód czujnika 10 do 30V AC Prąd wyzwalający 0,5 do 3 ma (odpowiada rezystancji wyzwalającej od 3 do 60 kω) Podłączanie elektryczne NIEBEZPIECZEŃSTWO Prace przy podłączeniu elektrycznym wykonywane przez niewykwalifikowany personel Śmiertelne niebezpieczeństwo porażenia prądem! Podłączenia elektrycznego może dokonać tylko wykwalifikowany elektryk. Przestrzegać przepisów IEC 60364, a w przypadku ochrony przeciwwybuchowej również przepisów określonych w normie EN OSTRZEŻENIE Nieprawidłowe przyłącze sieciowe Uszkodzenie sieci elektrycznej, zwarcie! Należy przestrzegać warunków technicznych wydanych przez lokalne zakłady energetyczne. UWAGA Nieprawidłowo ułożony elektryczny przewód przyłączeniowy Uszkodzenie elektrycznych przewodów przyłączeniowych! Nigdy nie podnosić mieszadła za elektryczne przewody przyłączeniowe. Nigdy nie poruszać elektrycznych przewodów przyłączeniowych przy temperaturze poniżej -25 C. Elektryczny przewód przyłączeniowy ułożyć tak, aby zapobiec jego wciągnięciu i zakleszczeniu również podczas podnoszenia i opuszczania mieszadła zatapialnego. Nigdy nie zginać i nie zgniatać elektrycznych przewodów przyłączeniowych. UWAGA Przeciążenie silnika Uszkodzenie silnika! Silnik należy zabezpieczyć przed przeciążeniem za pomocą opóźnianego termicznie urządzenia zabezpieczającego przed przeciążeniem zgodnie z normą IEC 947. W odniesieniu do podłączenia elektrycznego należy stosować się do schematów połączeń elektrycznych zawartych w załączniku oraz wskazówek dotyczących planowania instalacji rozdzielczej. ( Rozdział Strona 22) Mieszadło z silnikiem zatapialnym dostarczane jest wraz z elektrycznym przewodem przyłączeniowym. Zasadniczo podłączyć wszystkie oznaczone żyły. Amaprop 27 z 72

28 5 Ustawienie/montaż NIEBEZPIECZEŃSTWO Eksploatacja mieszadła zatapialnego przyłączonego w sposób niekompletny Niebezpieczeństwo wybuchu! Uszkodzenie mieszadła! Nigdy nie uruchamiać mieszadła z niekompletnie przyłączonymi przewodami elektrycznymi lub z niesprawnymi urządzeniami monitorującymi. NIEBEZPIECZEŃSTWO Błędne przyłącze Niebezpieczeństwo wybuchu! Punkt przyłączenia końcówek przewodu musi się znajdować poza obszarem zagrożonym wybuchem lub w elektrycznych materiałach pomocniczych dopuszczonych dla kategorii urządzeń II2G. UWAGA Zasysanie i powłoka pływającego szlamu w instalacjach biogazowych Uszkodzenie elektrycznych przewodów przyłączeniowych! Elektryczne przewody przyłączeniowe poprowadzić do góry możliwie naciągnięte, w razie konieczności zabezpieczyć. WSKAZÓWKA Do prawidłowego zamocowania przewodu elektrycznego na krawędzi zbiornika zalecamy użycie uchwytu kablowego, który jest dostępny jako wyposażenie dodatkowe. Wyrównanie potencjałów 1. Poprowadzić rozciągnięty elektryczny przewód przyłączeniowy do góry i zamocować. 2. Kapturki ochronne można zdjąć z elektrycznego przewodu przyłączeniowego bezpośrednio przed podłączeniem. 3. W razie potrzeby należy dostosować długość elektrycznego przewodu przyłączeniowego do warunków na miejscu. 4. Po skróceniu przewodu umieszczone na nich oznaczenia należy ponownie umieścić w prawidłowy sposób na poszczególnych żyłach na końcu przewodu. Mieszadło z silnikiem zatapialnym nie posiada zewnętrznego przyłącza wyrównania potencjałów (niebezpieczeństwo korozji). NIEBEZPIECZEŃSTWO Błędne przyłącze Niebezpieczeństwo wybuchu! W przypadku ustawienia w zbiorniku nigdy nie należy później instalować w mieszadle z zabezpieczeniem przeciwwybuchowym zewnętrznego przyłącza wyrównania potencjałów. NIEBEZPIECZEŃSTWO Dotykanie mieszadła z silnikiem zatapialnym podczas eksploatacji Porażenie elektryczne! Upewnić się, że podczas eksploatacji niemożliwe jest dotknięcie mieszadła z zewnątrz. 28 z 72 Amaprop

29 5 Ustawienie/montaż 5.5 Sprawdzanie kierunku obrotu OSTRZEŻENIE Ręce, inne części ciała lub ciała obce w obszarze śmigła lub dopływu Niebezpieczeństwo zranienia! Uszkodzenie mieszadła! Pod żadnym pozorem nie wkładać rąk, innych części ciała lub przedmiotów do obszaru śmigła lub dopływu. UWAGA Nieprawidłowy kierunek obrotu Uszkodzenie mieszadła i stojaka mieszadła z silnikiem zatapialnym! Skontrolować kierunek obrotu. Zwrócić uwagę na strzałkę kierunku obrotu. Podczas kontroli kierunku obrotu uruchamiać mieszadło na maksymalnie krótki czas. (Maksymalnie jedna minuta) UWAGA Niecałkowicie zatopione śmigło Uszkodzenie mieszadła! Podczas sprawdzania kierunku obrotu pod żadnym pozorem nie zatapiać mieszadła. Mieszadło jest zamocowane do stojaka mieszadła z silnikiem zatapialnym i w całości znajduje się poza medium. Mieszadło jest podłączone elektrycznie. 1. Włączając i wyłączając natychmiast mieszadło, uruchomić na krótko urządzenie i sprawdzić kierunek obrotu silnika. 2. Sprawdzić kierunek obrotu. Śmigło musi się poruszać w kierunku zgodnym z ruchem wskazówek zegara (patrz strzałka kierunku obrotów na korpusie). Rys. 11: Sprawdzanie kierunku obrotu Rys. 12: strzałki wskazującej kierunek obrotów 3. W przypadku nieprawidłowego kierunku obrotu należy sprawdzić przyłącze mieszadła lub ewentualnie instalacji rozdzielczej. 4. Opuścić mieszadło z silnikiem zatapialnym do pozycji eksploatacyjnej. Amaprop 29 z 72

30 6 Uruchomienie/zatrzymanie 6 Uruchomienie/zatrzymanie 6.1 Uruchomienie Warunek uruchomienia Przed uruchomieniem należy sprawdzić, czy są spełnione następujące warunki: Mieszadło jest prawidłowo zamocowane do stojaka mieszadła z silnikiem zatapialnym. Mieszadło jest podłączone elektrycznie zgodnie z przepisami wraz ze wszystkimi urządzeniami ochronnymi. Skontrolowano dane eksploatacyjne, poziom cieczy smarującej oraz kierunek obrotu Włączanie NIEBEZPIECZEŃSTWO Zbyt wysoka temperatura w wyniku pracy na sucho lub zbyt gorącego medium Niebezpieczeństwo wybuchu! Nigdy nie eksploatować mieszadła poza medium. Przestrzegać minimalnego poziomu medium. Nigdy nie eksploatować mieszadeł z zabezpieczeniem przeciwwybuchowym w temperaturze otoczenia i przy temperaturze medium wyższej niż podana w karcie danych lub na tabliczce znamionowej. Mieszadło wolno użytkować tylko w obrębie dozwolonego zakresu eksploatacji. UWAGA Zbyt wysoka temperatura w wyniku pracy na sucho lub zbyt gorącego medium Uszkodzenie mieszadła! Nigdy nie eksploatować mieszadła poza medium. Przestrzegać minimalnego poziomu medium. Mieszadło wolno użytkować tylko w obrębie dozwolonego zakresu eksploatacji. UWAGA Włączanie przy zatrzymującym się silniku Uszkodzenie mieszadła! Mieszadło z silnikiem zatapialnym można ponownie włączyć dopiero po całkowitym zatrzymaniu. Nigdy nie włączać mieszadła z silnikiem zatapialnym obracającego się do tyłu. 1. Włączyć mieszadło z silnikiem zatapialnym. 30 z 72 Amaprop

31 6 Uruchomienie/zatrzymanie 6.2 Granice zakresu pracy NIEBEZPIECZEŃSTWO Przekroczenie granic zakresu zastosowania Uszkodzenie mieszadła! Stosować się do danych eksploatacyjnych, wskazanych w karcie danych. Nigdy nie eksploatować mieszadeł z zabezpieczeniem przeciwwybuchowym w temperaturze otoczenia i przy temperaturze medium wyższej niż podana w karcie danych lub na tabliczce znamionowej Częstość załączania UWAGA Zbyt wysoka częstość załączania Uszkodzenie silnika! Nigdy nie przekraczać podanej częstości załączania. Aby uniknąć silnego wzrostu temperatury w silniku i nadmiernego obciążenia silnika, uszczelek i łożysk, nie należy przekraczać podanej poniżej liczby cykli włączania i wyłączania na godzinę. Tabela 6: Częstość załączania Odstęp czasu Maks. częstość załączania [załączania] na godzinę 10 Wartości te dotyczą włączania w sieci (bezpośrednio lub za pomocą stycznika połączenia gwiazda-trójkąt, transformatora rozruchowego, urządzenia do łagodnego rozruchu). W przypadku zastosowania przetwornicy częstotliwości ograniczenie to nie występuje Właściwości medium UWAGA Powłoka pływającego szlamu w instalacjach biogazowych Uszkodzenie mieszadła! Nigdy nie używać mieszadła Amaprop 2500 z silnikiem zatapialnym do mechanicznego usuwania powłoki pływającego szlamu w instalacjach biogazowych. WSKAZÓWKA Na skutek przywierania materiału do powierzchni korpusu istnieje ryzyko nieprawidłowego chłodzenia mieszadła z silnikiem zatapialnym. W przypadku silnego zanieczyszczenia zalecamy regularną kontrolę i czyszczenie powierzchni korpusu Minimalny poziom medium NIEBEZPIECZEŃSTWO Zbyt wysoka temperatura w wyniku pracy na sucho Niebezpieczeństwo wybuchu! Mieszadło wraz ze śmigłem eksploatować zawsze w stanie całkowitego zanurzenia. Przestrzegać minimalnego poziomu medium. Amaprop 31 z 72

32 6 Uruchomienie/zatrzymanie UWAGA Niecałkowicie zatopione śmigło Uszkodzenie mieszadła! Podczas eksploatacji pod żadnym pozorem nie wynurzać mieszadła (nawet na krótko). Mieszadło jest gotowe do eksploatacji, jeśli poziom cieczy nie znajduje się poniżej wymiaru W T. Tego minimalnego poziomu medium należy przestrzegać także w trybie pracy automatycznej. h 1 Ø D W T h 2 Rys. 13: Minimalny poziom medium Tabela 7: Minimalny poziom medium Wzór do obliczania minimalnego poziomu medium Przykładowe obliczenia h 2 = (n mieszadło zatapialne / n maks. )² h 2* Ø D h 1 2) [mm] [m] wszystkie 0,20 3) h 2* w przypadku oczyszczalni ścieków / woda = 1,00 m lub 0,75 m dla mieszadeł Amaprop 1000 h 2* w przypadku zastosowań biogazu / substrat kiszonki = 0,50 m W t = Ø D + h 1 + h 2 Warunki: Amaprop V /44 Zastosowanie biogazu substrat kiszonki n mieszadło zatapialne = 40 obr./min n maks. = 46 obr./min 2) Wartość minimalna. 3) W przypadku zastosowań biogazu 0,30 m. 32 z 72 Amaprop

33 6 Uruchomienie/zatrzymanie Rozwiązanie: h 2 = (40 / 46)² 0,50 m = 0,38 m W t = 2,50 m + 0,30 m + 0,38 m = 3,18 m Temperatura medium NIEBEZPIECZEŃSTWO Temperatura medium Niebezpieczeństwo wybuchu! Mieszadeł z silnikiem zatapialnym nigdy nie eksploatować w temperaturach medium wyższych niż podane w arkuszu danych lub na tabliczce znamionowej. UWAGA Temperatura medium Niebezpieczeństwo zamarznięcia! Mieszadło z silnikiem zatapialnym zaprojektowane jest do stosowania w cieczach. W przypadku niebezpieczeństwa zamarznięcia mieszadło z silnikiem zatapialnym nie nadaje się do pracy i nie może być stosowane Gęstość medium Pobór mocy mieszadła zwiększa się proporcjonalnie do gęstości medium. UWAGA Przekroczenie dopuszczalnej gęstości medium Przeciążenie silnika! Przestrzegać danych dot. gęstości z karty danych. Zapewnić odpowiednią rezerwę mocy silnika Media erodujące Niedopuszczalne są większe ilości cząstek stałych niż zostało to podane w karcie danych. Podczas pracy w mediach zawierających substancje erodujące może dochodzić do większego zużycia śmigła i uszczelnienia wału. Okresy inspekcji należy skrócić w stosunku do zwykłych terminów o połowę Właściwości przepływowe medium UWAGA Przekroczenie dopuszczalnego przepływu poprzecznego Uszkodzenie mieszadła z silnikiem zatapialnym i/lub zestawu montażowego! Prędkość obrotową mieszadła z silnikiem zatapialnym lub liczbę uruchomionych mieszadeł z silnikiem zatapialnym należy dopasować do początkowo niewielkiej lepkości medium w instalacji na biogaz. UWAGA Odchylenia od dopuszczalnych właściwości przepływowych medium w przypadku zastosowania w instalacjach biogazowych. Przeciążenie mieszadła z silnikiem zatapialnym! Przestrzegać danych podanych w arkuszu danych. Amaprop 33 z 72

34 6 Uruchomienie/zatrzymanie Napięcie robocze NIEBEZPIECZEŃSTWO Przekroczenie dopuszczalnych granic tolerancji napięcia roboczego Niebezpieczeństwo wybuchu! Nigdy nie eksploatować mieszadła zatapialnego zabezpieczonego przed wybuchem poza wskazanym zakresem. Maksymalne dozwolone odchylenie napięcia roboczego wynosi ±10%, a w przypadku mieszadeł z zabezpieczeniem przeciwwybuchowym ±5% napięcia znamionowego. Różnica napięcia pomiędzy poszczególnymi fazami może wynosić maksymalnie 1% Tryb pracy z przetwornicą częstotliwości NIEBEZPIECZEŃSTWO Eksploatacja poza dozwolonym zakresem częstotliwości Niebezpieczeństwo wybuchu! Nigdy nie eksploatować mieszadła zatapialnego zabezpieczonego przed wybuchem poza wskazanym zakresem. Tryb pracy mieszadła z silnikiem zatapialnym z przetwornicą częstotliwości jest dozwolony w zakresie częstotliwości od 25 do 50 Hz. W przypadku zastosowań biogazu dopuszczalny zakres regulacji wynosi od 30 do 50 Hz. 6.3 Wyłączanie z eksploatacji/konserwowanie/składowanie Działania związane z wyłączeniem z eksploatacji OSTRZEŻENIE Media zagrażające zdrowiu oraz materiały pomocnicze i eksploatacyjne Zagrożenie dla ludzi i środowiska! Mieszadła, które były używane z mediami zagrażającymi zdrowiu, muszą być poddane dekontaminacji. W razie potrzeby nosić odzież ochronną oraz maskę ochronną. Przestrzegać ustawowych przepisów dot. utylizacji niebezpiecznych dla zdrowia mediów. OSTRZEŻENIE Niezamierzone włączenie mieszadła z silnikiem zatapialnym Niebezpieczeństwo zranienia przez obracające się podzespoły! Prace przy mieszadle można wykonywać tylko po odłączeniu przyłączy elektrycznych. Zabezpieczyć mieszadło przed niezamierzonym włączeniem. Mieszadło pozostaje zamontowane NIEBEZPIECZEŃSTWO Przebywanie osób w zbiorniku Porażenie elektryczne! Nigdy nie uruchamiać mieszadła, jeśli w zbiorniku przebywają ludzie. Przed wejściem do zbiornika odłączyć mieszadło od zasilania lub wyłączyć i zabezpieczyć wyłącznik przed ponownym włączeniem. 34 z 72 Amaprop
