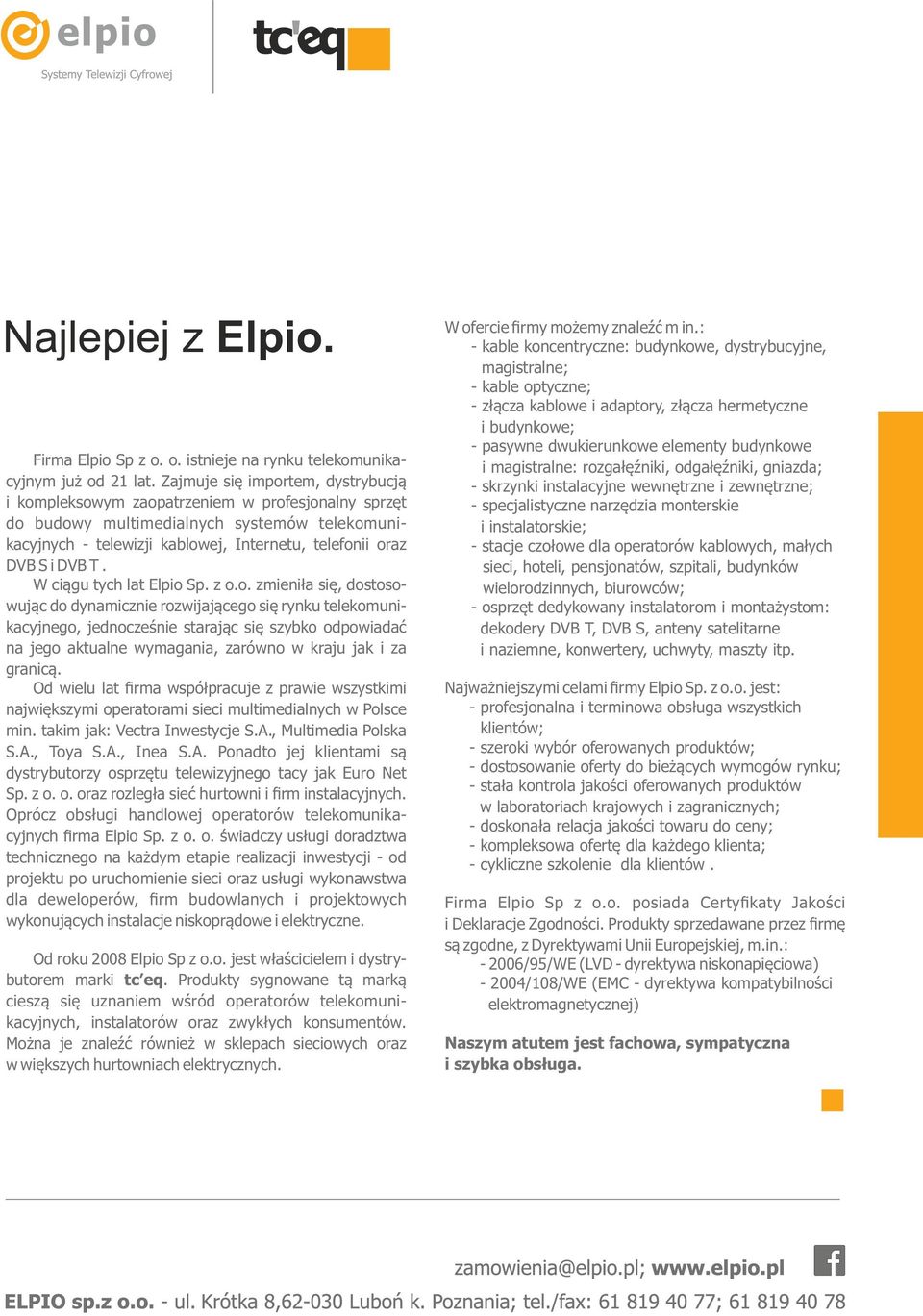

2 Firma Elpio Sp z o. o. istnieje na rynku telekomunikacyjnym już od 21 lat. Zajmuje się importem, dystrybucją i kompleksowym zaopatrzeniem w profesjonalny sprzęt do budowy multimedialnych systemów telekomunikacyjnych - telewizji kablowej, Internetu, telefonii oraz DVB S i DVB T. W ciągu tych lat Elpio Sp. z o.o. zmieniła się, dostosowując do dynamicznie rozwijającego się rynku telekomunikacyjnego, jednocześnie starając się szybko odpowiadać na jego aktualne wymagania, zarówno w kraju jak i za granicą. Od wielu lat firma współpracuje z prawie wszystkimi największymi operatorami sieci multimedialnych w Polsce min. takim jak: Vectra Inwestycje S.A., Multimedia Polska S.A., Toya S.A., Inea S.A. Ponadto jej klientami są dystrybutorzy osprzętu telewizyjnego tacy jak Euro Net Sp. z o. o. oraz rozległa sieć hurtowni i firm instalacyjnych. Oprócz obsługi handlowej operatorów telekomunikacyjnych firma Elpio Sp. z o. o. świadczy usługi doradztwa technicznego na każdym etapie realizacji inwestycji - od projektu po uruchomienie sieci oraz usługi wykonawstwa dla deweloperów, firm budowlanych i projektowych wykonujących instalacje niskoprądowe i elektryczne. Od roku 08 Elpio Sp z o.o. jest właścicielem i dystrybutorem marki tc eq. Produkty sygnowane tą marką cieszą się uznaniem wśród operatorów telekomunikacyjnych, instalatorów oraz zwykłych konsumentów. Można je znaleźć również w sklepach sieciowych oraz w większych hurtowniach elektrycznych. W ofercie firmy możemy znaleźć m in.: - kable koncentryczne: budynkowe, dystrybucyjne, magistralne; - kable optyczne; - złącza kablowe i adaptory, złącza hermetyczne i budynkowe; - pasywne dwukierunkowe elementy budynkowe i magistralne: rozgałęźniki, odgałęźniki, gniazda; - skrzynki instalacyjne wewnętrzne i zewnętrzne; - specjalistyczne narzędzia monterskie i instalatorskie; - stacje czołowe dla operatorów kablowych, małych sieci, hoteli, pensjonatów, szpitali, budynków wielorodzinnych, biurowców; - osprzęt dedykowany instalatorom i montażystom: dekodery DVB T, DVB S, anteny satelitarne i naziemne, konwertery, uchwyty, maszty itp. Najważniejszymi celami firmy Elpio Sp. z o.o. jest: - profesjonalna i terminowa obsługa wszystkich klientów; - szeroki wybór oferowanych produktów; - dostosowanie oferty do bieżących wymogów rynku; - stała kontrola jakości oferowanych produktów w laboratoriach krajowych i zagranicznych; - doskonała relacja jakości towaru do ceny; - kompleksowa ofertę dla każdego klienta; - cykliczne szkolenie dla klientów. Firma Elpio Sp z o.o. posiada Certyfikaty Jakości i Deklaracje Zgodności. Produkty sprzedawane przez firmę są zgodne, z Dyrektywami Unii Europejskiej, m.in.: - 06/95/WE (LVD - dyrektywa niskonapięciowa) - 04/108/WE (EMC - dyrektywa kompatybilności elektromagnetycznej) Naszym atutem jest fachowa, sympatyczna i szybka obsługa.

3 typ kabla przewodnik wewnętrzny dielektryk folia wew. przewodnik zewnętrzny oplot folia zew. płaszcz tłumienie 860 MHz tc'660 tc'680 tc'680cu tc'690cu tc'11 tc'15aq Mat. ø[mm] Mat. ø[mm] Mat. pokrycie Mat. Mat. Mat. ø[mm] [db/100m] CCS CCS CU CU CCS CCA 1,02 1,02 1,02 1,13 1,63 2,77 sp.pe sp.pe sp.pe sp.pe sp.pe sp.pe 4,57 4,57 4,7 4,7 7,11 11,5 Al/PET Al/PET Al/PET Al/PET Al/PET Al/PET 60% 80% 80% 90% 60% 60%/40% dr. Al dr. Al dr. Al dr. Al dr. Al dr. Al Al/PET/Al Al/PET/Al - Al/PET/Al Al/PET/Al Al/PET/Al PCV PCV PCV PCV PCV PCV 6,90 6,90 6,90 7, 10,10 15,60,01,01 19,9 17,7 13,12 7,82 KABLE KONCENTRYCZNE tc 540 CCA 3,15 sp.pe 13,05 rura aluminiowa ze szwem podłużnym PCV 15,50 6,56 tc 860F CCA 5,16 sp.pe 21,03 rura aluminiowa ze szwem podłużnym PCV 24,38 4,32 LEGENDA tc' oznaczenie firmowe CCS drut stalowy miedziowany Cu drut miedziany CCA drut aluminiowy miedziowany sp. PE spieniony fizycznie polietylen Al/PET folia aluminiowana Al/PET/Al folia aluminiowana obustronnie dr. Al drut aluminiowy PVC polichlorek winylu

4 kable budynkowe nr kat tc 660 Trishield CCS KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 1.02mm ± 1% CCS spieniony fizycznie PE 4.57 ± 0.15mm folia Al/PET, klejona do wewnętrznego dielektryka 64x0.16mm, 60% pokrycia folia aluminiowana, dwustronnie laminowana - biały PVC 6.9+/-0.1mm 40 mm 5MHz~30MHz: 2,5mΩ/m; 30MHz~1000MHz: 85 db, klasa A wartość badana: 54±3 pf/m 102 Ω/km 22,8 Ω/km 124,8 Ω/km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 55 MHz 211 MHz 0 MHz 400 MHz 550 MHz 750 MHz 860 MHz 1000 MHz 2,7 5, 10 10,82 13,61 16,08 18,54,01 21,49 OPAKOWANIE opakowanie średnica/wysokość bębna bęben 305 m 300/340 mm

5 kable budynkowe nr kat tc 660F Trishield CCS KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia uszczelnienie PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 1.02mm ± 1% CCS spieniony fizycznie PE 4.57 ± 0.15mm folia Al/PET, klejona do wewnętrznego dielektryka 64x0.16mm, 60% pokrycia folia aluminiowana, dwustronnie laminowana - czarny PVC 6,9+/-0.1mm 40 mm żel niepłynny 5MHz~30MHz: 2,5mΩ/m; 30MHz~1000MHz: 85 db, klasa A wartość badana: 54±3 pf/m 102 Ω/km 22,8 Ω/km 124,8 Ω/km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 55 MHz 211 MHz 0 MHz 400 MHz 550 MHz 750 MHz 860 MHz 1000 MHz 2,7 5, 10 10,82 13,61 16,08 18,54,01 21,49 OPAKOWANIE opakowanie średnica/wysokość bębna bęben 305 m 300/340 mm

6 kable budynkowe nr kat tc 660M Trishield CCS KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia dodatkowe wyposażenie PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 1.02mm ± 1% CCS spieniony fizycznie PE 4.57 ± 0.15mm folia Al/PET, klejona do wewnętrznego dielektryka 64x0.16mm, 60% pokrycia folia aluminiowana, dwustronnie laminowana - czarny PVC 6,9+/-0.1mm 40 mm linka do podwieszeń 5MHz~30MHz: 2,5mΩ/m; 30MHz~1000MHz: 85 db, klasa A wartość badana: 54±3 pf/m 102Ω /km 22,8 Ω/km 124,8 Ω/km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 55 MHz 211 MHz 0 MHz 400 MHz 550 MHz 750 MHz 860 MHz 1000 MHz 2,7 5, 10 10,82 13,61 16,08 18,54,01 21,49 OPAKOWANIE opakowanie średnica/wysokość bębna bęben 305 m 300/340 mm

7 kable budynkowe nr kat tc 680 Trishield CCS KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 1.02mm ± 1% CCS spieniony fizycznie PE 4.57 ± 0.15mm folia Al/PET, klejona do wewnętrznego dielektryka 80x0.16mm, 80% pokrycia folia aluminiowana, dwustronnie laminowana - biały PVC 6.9+/-0.1mm 40 mm 5MHz~30MHz: 2,5mΩ/m: 30MHz~1000MHz: 95 db, klasa A+ wartość badana: 54±3 pf/m 102 Ω/km 21 Ω/km 123 Ω/km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 55 MHz 211 MHz 0 MHz 400 MHz 550 MHz 750 MHz 860 MHz 1000 MHz 2,7 5, 10 10,82 13,61 16,08 18,54,01 21,49 OPAKOWANIE opakowanie wymiar opakowania bęben na stelażu 305 m 330/330/330 mm

8 kable budynkowe nr kat tc 680CU Standard CU KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 1.02mm ± 1% CU spieniony fizycznie PE 4.7 ± 0.15mm folia Al/PET, klejona do wewnętrznego dielektryka 80x0.16mm, 80% pokrycia - - biały PVC 6.9+/-0.1mm 40 mm 5MHz~30MHz: 2,5mΩ/m; 30MHz~1000MHz: 85 db, klasa A wartość badana: 54±3 pf/m 18 Ω/km 21 Ω/km 39 Ω/km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 55 MHz 211 MHz 0 MHz 400 MHz 550 MHz 750 MHz 860 MHz 1000 MHz 2,7 5, 10 10,82 13,61 16,08 18,54 19,90 21,49 OPAKOWANIE opakowanie średnica/wysokość bębna bęben 305 m / rolka 100 m 330/340 mm

9 kable budynkowe nr kat tc 690CU Trishield CU KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 1.13mm ± 1% CU spieniony fizycznie PE 4.7 ± 0.15mm folia Al/PET, klejona do wewnętrznego dielektryka 144x0.12mm, 90% pokrycia folia aluminiowa na, dwustronnie laminowana - biały PVC 7.2+/-0.1mm 40 mm 5MHz~30MHz: 2,5mΩ/m; 30MHz~1000MHz: 105 db, klasa A++ wartość badana: 54±3 pf/m 17 Ω/km 17,7 Ω/km 34,7 Ω/km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 55 MHz 211 MHz 0 MHz 400 MHz 550 MHz 750 MHz 860 MHz 1000 MHz 1,9 4,70 8,62 9,11 12,10 13,43 16,30 17,70 19,54 OPAKOWANIE opakowanie średnica/wysokość bębna bęben 305 m rolka 100 m 300/340 mm

10 kable dystrybucyjne nr kat tc 11F Trishield CCS FL KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia uszczelnienie PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 1.63mm ± 1% CCS spieniony fizycznie PE 7,11 ± 0.15mm folia Al/PET, klejona do wewnętrznego dielektryka 64x0.16mm, 60% pokrycia folia aluminiowana, dwustronnie laminowana - czarny PVC 10,10+/-0.1mm 80 mm żel niepłynny 5MHz~30MHz: 2,5mΩ/m; 30MHz~1000MHz: 85 db, klasa A wartość badana: 54±3 pf/m 40 Ω/km 19,3 Ω/km 59,3 Ω/km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 55 MHz 0 MHz 400 MHz 550 MHz 750 MHz 1000 MHz 1750 MHz 2150 MHz 3000 MHz 1,5 3,15 6,72 8,53 9,97 11,97 14,27 19,52 21,65,86 OPAKOWANIE opakowanie średnica/wysokość bębna bęben 305 m 360/370 mm

11 kable dystrybucyjne nr kat tc 11D Trishield CCS DRY KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 1.63mm ± 1% CCS spieniony fizycznie PE 7,11 ± 0.15mm folia Al/PET, klejona do wewnętrznego dielektryka 64x0.16mm, 60% pokrycia folia aluminiowana, dwustronnie laminowana - czarny PVC 10,10+/-0.1mm 80 mm 5MHz~30MHz: 2,5mΩ/m; 30MHz~1000MHz: 85 db, klasa A wartość badana: 54±3 pf/m 40 Ω/km 19,3 Ω/km 59,3 Ω/km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 55 MHz 0 MHz 400 MHz 550 MHz 750 MHz 1000 MHz 1750 MHz 2150 MHz 3000 MHz 1,5 3,15 6,72 8,53 9,97 11,97 14,27 19,52 21,65,86 OPAKOWANIE opakowanie średnica/wysokość bębna bęben 305 m 360/370 mm

12 kable dystrybucyjne nr kat tc 11M Trishield CCS MESS KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia dodatkowe wyposażenie PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 1.63mm ± 1% CCS spieniony fizycznie PE 7,11 ± 0.15mm folia Al/PET, klejona do wewnętrznego dielektryka 64x0.16mm, 60% pokrycia folia aluminiowana, dwustronnie laminowana - czarny PVC 10,10+/-0.1mm 80 mm linka do podwieszeń 5MHz~30MHz: 2,5mΩ/m; 30MHz~1000MHz: 85 db, klasa A wartość badana: 54±3 pf/m 40 Ω/km 19,3 Ω/km 59,3 Ω/km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 55 MHz 0 MHz 400 MHz 550 MHz 750 MHz 1000 MHz 1750 MHz 2150 MHz 3000 MHz 1,5 3,15 6,72 8,53 9,97 11,97 14,27 19,52 21,65,86 OPAKOWANIE opakowanie średnica/wysokość bębna bęben 305 m 360/370 mm

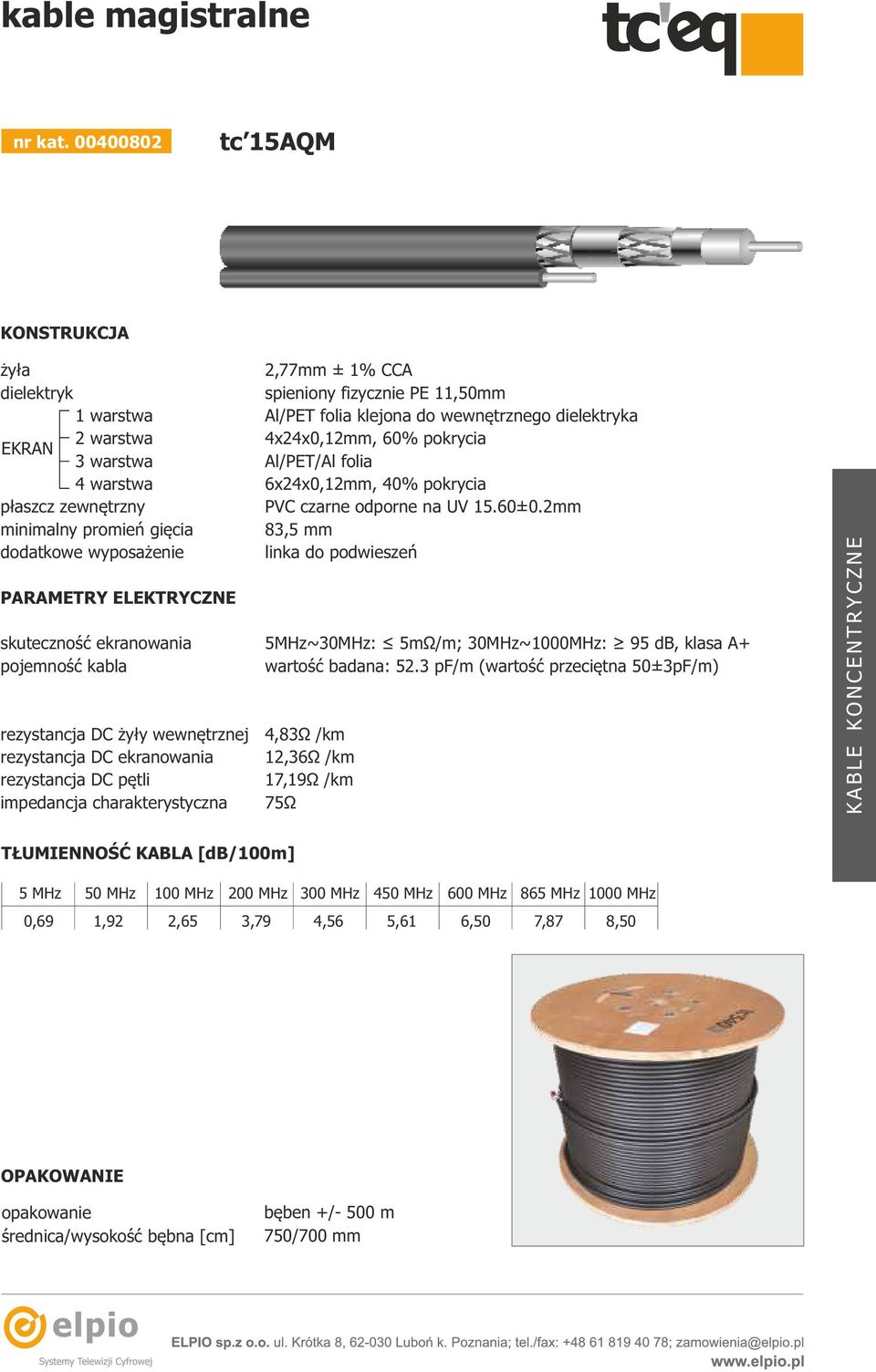

13 kable magistralne nr kat tc 15AQ KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia uszczelnienie PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 2,77mm ± 1% CCA spieniony fizycznie PE 11,50mm Al/PET/Al folia klejona do wewnętrznego dielektryka 6x24x0,12mm, 60% pokrycia Al/PET/Al folia 4x24x0,12mm, 40% pokrycia PVC czarne odporne na UV 15.60±0.2mm 83,5 mm żel niepłynny 5MHz~30MHz: 5mΩ/m; 30MHz~1000MHz: 95 db, klasa A+ wartość badana: 52.3 pf/m (wartość przeciętna 50±3pF/m) 4,83Ω /km 12,36Ω /km 17,19Ω /km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 50 MHz 100 MHz 0 MHz 300 MHz 450 MHz 600 MHz 865 MHz 1000 MHz 0,69 1,92 2,65 3,79 4,56 5,61 6,50 7,87 8,50 OPAKOWANIE opakowanie średnica/wysokość bębna bęben +/- 550 m 750/4 mm

14 kable magistralne nr kat tc 15LQ KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia uszczelnienie PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 2,77mm ± 1% CCA spieniony fizycznie PE 11,50mm Al/PET/Al folia klejona do wewnętrznego dielektryka 4x24x0,12mm, 40% pokrycia Al/PET/Al folia 4x24x0,12mm, 40% pokrycia PVC czarne odporne na UV 15.60±0.2mm 83,5 mm żel niepłynny 5MHz~30MHz: 5mΩ/m; 30MHz~1000MHz: 90 db, klasa A wartość badana: 52.3 pf/m (wartość przeciętna 50±3pF/m) 4,83Ω /km 12,66Ω /km 17,49Ω /km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 50 MHz 100 MHz 0 MHz 300 MHz 450 MHz 600 MHz 865 MHz 1000 MHz 0,69 1,92 2,65 3,79 4,56 5,61 6,50 7,87 8,50 OPAKOWANIE opakowanie średnica/wysokość bębna bęben +/- 550 m 750/4 mm

15 kable magistralne nr kat tc 15AQM KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia dodatkowe wyposażenie PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 2,77mm ± 1% CCA spieniony fizycznie PE 11,50mm Al/PET folia klejona do wewnętrznego dielektryka 4x24x0,12mm, 60% pokrycia Al/PET/Al folia 6x24x0,12mm, 40% pokrycia PVC czarne odporne na UV 15.60±0.2mm 83,5 mm linka do podwieszeń 5MHz~30MHz: 5mΩ/m; 30MHz~1000MHz: 95 db, klasa A+ wartość badana: 52.3 pf/m (wartość przeciętna 50±3pF/m) 4,83Ω /km 12,36Ω /km 17,19Ω /km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 50 MHz 100 MHz 0 MHz 300 MHz 450 MHz 600 MHz 865 MHz 1000 MHz 0,69 1,92 2,65 3,79 4,56 5,61 6,50 7,87 8,50 OPAKOWANIE opakowanie średnica/wysokość bębna [cm] bęben +/- 500 m 750/700 mm

16 kable magistralne nr kat tc 540F KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia uszczelnienie PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 3,15mm±1% CCA spieniony fizycznie PE, 13,05 ±0.15MM rura aluminiowa ze szwem podłużnym czarny PVC 15,50 +/- 0.1MM 83,5 mm żel niepłynny 5MHz~30MHz: 2,5mΩ/m; 30MHz~1000MHz: 105 db, klasa A++ wartość badana: 50±3 pf/m 3,52Ω /km 1,90Ω /km 5,42Ω /km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 55 MHz 211 MHz 0 MHz 300 MHz 400 MHz 500 MHz 600 MHz 750 MHz 870 MHz 1000 MHz 0,46 1,54 3,12 3,38 3,74 4,36 4,92 5,44 6,1 6,56 7,12 OPAKOWANIE opakowanie średnica/wysokość bębna [cm] bęben +/- 500 m 750/4 mm

17 kable magistralne nr kat tc 540M KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia dodatkowe wyposażenie PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 3,15mm±1% CCA spieniony fizycznie PE, 13,05 ±0,15MM rura aluminiowa ze szwem podłużnym czarny PVC 15,50 +/- 0.1MM 80 mm linka do podwieszeń 5MHz~30MHz: 2,5mΩ/m; 30MHz~1000MHz: 105 db, klasa A++ wartość badana: 50±3 pf/m 3,52Ω /km 1,90Ω /km 5,42Ω /km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 55 MHz 211 MHz 0 MHz 300 MHz 400 MHz 500 MHz 600 MHz 750 MHz 870 MHz 1000 MHz 0,46 1,54 3,12 3,38 3,74 4,36 4,92 5,44 6,1 6,56 7,12 OPAKOWANIE opakowanie średnica/wysokość bębna [cm] bęben 500 m 900/700 mm

18 kable magistralne nr kat tc 860F KONSTRUKCJA żyła dielektryk 1 warstwa 2 warstwa EKRAN 3 warstwa 4 warstwa płaszcz zewnętrzny minimalny promień gięcia PARAMETRY ELEKTRYCZNE skuteczność ekranowania pojemność kabla rezystancja DC żyły wewnętrznej rezystancja DC ekranowania rezystancja DC pętli impedancja charakterystyczna 5,16mm±1% CCA spieniony fizycznie PE, 21,03 ±0.15mm rura aluminiowa ze szwem podłużnym czarny PVC 24,38 +/- 0.1MM 180 mm 5MHz~30MHz: 2,5mΩ/m; 30MHz~1000MHz: 105 db, klasa A++ wartość badana: 50±3 pf/m 1,33Ω /km 1,04Ω /km 2,37Ω /km 75Ω KABLE KONCENTRYCZNE TŁUMIENNOŚĆ KABLA [db/100m] 5 MHz 50 MHz 100 MHz 0 MHz 0 MHz 300 MHz 450 MHz 600 MHz 865 MHz 1000 MHz - 0,40 1,01 1,40 1,99 2,47 3,08 3,62 4,48 4,89 OPAKOWANIE opakowanie średnica/wysokość bębna [cm] bęben +/ m 1130/1060 mm

19 ZŁĄCZA I ADAPTORY

20 złącza i adaptory budynkowe nr kat tc'f 6 złącze F kompresyjne na kabel typu 6 impedancja falowa materiał MHz > 14 db >90 db typowo < 0,1 db mosiądz powlekany galwanicznie 31,80 10,80 nr kat tc'f 6-1 złącze F kompresyjne na kabel typu 6 impedancja falowa materiał MHz > 14 db >90 db typowo < 0,1 db mosiądz powlekany galwanicznie 24,7 11 nr kat tc'f 6 Self złącze F samozaciskowe na kabel typu 6 impedancja falowa materiał MHz > 14 db >90 db typowo < 0,1 db mosiądz powlekany galwanicznie ZŁĄCZA I ADAPTORY nr kat tc'f 6 Cone złącze F stożkowe na kabel typu 6 impedancja falowa materiał MHz > 14 db >85 db typowo < 0,1 db mosiądz powlekany galwanicznie 9,50 19,70 10,80 nr kat tc'f 6 Twist złącze F nakręcane na kabel typu 6 impedancja falowa materiał MHz > 14 db >85 db typowo < 0,1 db mosiądz powlekany galwanicznie 19,90 10,40 ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

21 złącza i adaptory budynkowe nr kat tc'ff łącznik FF-FF (beczka żeńska) impedancja falowa materiał MHz > 14 db >90 db typowo < 0,2 db mosiądz powlekany galwanicznie,50 9,00 nr kat tc'fm łącznik FM-FM (beczka męska) impedancja falowa materiał MHz > 14 db >90 db typowo < 0,2 db mosiądz powlekany galwanicznie 10,60 27, 0,80 nr kat tc'r75 rezystor zakończeniowy 75 Ohm impedancja falowa materiał MHz > 14 db >90 db mosiądz powlekany galwanicznie 10,75 15,70 0,80 10,45 ZŁĄCZA I ADAPTORY nr kat tc'iec M wtyk męski kompresyjny impedancja falowa materiał MHz > 14 db >90 db typowo < 0,2 db mosiądz powlekany galwanicznie 11,00 35,60 9,50 nr kat tc'iec F wtyk żeński kompresyjny impedancja falowa materiał MHz > 14 db >90 db typowo < 0,2 db mosiądz powlekany galwanicznie 35,70 11,00 ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

22 10,40 złącza i adaptory budynkowe nr kat tc'iec M HEX wtyk męski zaciskany w sześciokąt impedancja falowa materiał MHz > 14 db >90 db typowo < 0,2 db mosiądz powlekany galwanicznie 10,80 37,40 9,50 nr kat tc'iec F HEX wtyk żeński zaciskany w sześciokąt impedancja falowa materiał MHz > 14 db >90 db typowo < 0,2 db mosiądz powlekany galwanicznie 10,80 37,40 10,40 nr kat tc'iec M Twist wtyk męski nakręcany impedancja falowa materiał MHz > 14 db >85 db typowo < 0,2 db mosiądz powlekany galwanicznie 32,40 9,50 ZŁĄCZA I ADAPTORY nr kat tc'iec F Twist wtyk żeński nakręcany impedancja falowa materiał MHz > 14 db >85 db typowo < 0,2 db mosiądz powlekany galwanicznie 32,50 10,40 nr kat tc'iec FF adaptor IEC żeński na wtyk F impedancja falowa materiał MHz > 14 db >90 db typowo < 0,1 db mosiądz powlekany galwanicznie 9,30 27,50 ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

23 10,40 złącza i adaptory budynkowe nr kat tc'iec MF adaptor IEC męski na wtyk F impedancja falowa MHz > 14 db >90 db typowo < 0,1 db materiał mosiądz powlekany galwanicznie 9,00 27, nr kat tc'f 11 złącze kompresyjne na kabel typu 11 impedancja falowa MHz > 14 db >90 db typowo < 0,2 db materiał mosiądz powlekany galwanicznie 15,75 49,50 10,75 nr kat tc'f 11 HEX złącze zaciskane w sześciokąt na kabel typu 11 impedancja falowa MHz > 14 db >85 db typowo < 0,1 db materiał mosiądz powlekany galwanicznie 13,00 31,50 10,70 ZŁĄCZA I ADAPTORY nr kat tc'5/8 FT 11 złącze skręcane 5/8 M na kabel typu 11 impedancja falowa MHz > 14 db >90 db typowo < 0,1 db materiał mosiądz powlekany galwanicznie 17, ,50 nr kat tc'5/8 FTU 11 HEX złącza zaciskane w sześciokąt na kabel typu 11 impedancja falowa MHz > 14 db >85 db typowo < 0,1 db materiał mosiądz powlekany galwanicznie 13,40 39,60 15,60 ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

24 złącza magistralne nr kat tc'5/8m-540 złącze 5/8M na kabel typu 540 impedancja falowa przeniesienie zasilania typ łącza materiał wykonania 75Ω MHz >30 db >90 db typowo < 0,1 db max.15 A hermetyczne aluminium, ,8 nr kat ,2,2 nr kat tc'fm-540 złącze FM na kabel typu 540 impedancja falowa przeniesienie zasilania typ łącza materiał wykonania 121 tc'ff-540 złącze FF na kabel typu 540 impedancja falowa przeniesienie zasilania typ złącza materiał wykonania MHz > db >90 db typowo < 0,1 db max.1 A hermetyczne aluminium MHz > db >90 db typowo < 0,1 db max.1 A hermetyczne aluminium 1 ZŁĄCZA I ADAPTORY 1 ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

25 złącza magistralne nr kat tc'5/8m-15 złącze 5/8M na kabel typu 15 impedancja falowa przeniesienie zasilania typ złącza materiał wykonania MHz >30 db >90 db typowo < 0,1 db max.15 A hermetyczne aluminium, ,8 nr kat ,2 tc'ff-15 złącze FF na kabel typu 15 impedacja falowa przeniesienie zasilania typ złącza materiał wykonania MHz > db >90 db typowo < 0,1 db max.1 A hermetyczne aluminium ZŁĄCZA I ADAPTORY 124 nr kat tc'fm-15 złącze FM na kabel typu 15 impedacja falowa przeniesienie zasilania typ łącza materiał wykonania 75Ω MHz > db >90 db typowo < 0,1 db max.1 A hermetyczne aluminium 1,2 124 ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

26 złącza magistralne nr kat tc'5/8m-ff adaptor FF na 5/8M impedancja falowa przeniesienie zasilania typ złącza materiał wykonania MHz >16 db >80 db typowo < 0,2 db max.1 A hermetyczne aluminium 1,8 77,5 19 nr kat tc'r75-5/8m rezystor magistralny R75-5/8 M impedacja falowa przeniesienie zasilania typ łącza materiał wykonania MHz >30 db >90 db Nie. (rezystor bez kondensatora) hermetyczne aluminium ZŁĄCZA I ADAPTORY nr kat tc'5/8m-5/8mu adaptor magistralny impedacja falowa przeniesienie zasilania typ złącza materiał wykonania MHz >16 db >85 db typowo < 0,2 db max.15 A hermetyczne aluminium,2 1,8 9 1,8 75, ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

27 złącza magistralne nr kat tc'5/8f-5/8f adaptor magistralny impedancja falowa przeniesienie zasilania typ łącza materiał wykonania MHz > 16 db 85 db typowo < 0,2 db max.15 A hermetyczne aluminium 18,90 65,2 nr kat tc'sp-15 złącze magistralne splice impedancja falowa przeniesienie zasilania typ złącza materiał wykonania MHz > 14 db 85 db typowo < 0,2 db max.15 A hermetyczne aluminium ZŁĄCZA I ADAPTORY 173 nr kat tc'sp-540 złącze magistralne splice impedancja falowa przeniesienie zasilania typ złącza materiał wykonania MHz > 14 db 85 db typowo < 0,2 db max.15 A hermetyczne aluminium,2 164 ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

28 ROZGAŁĘŹNIKI ODGAŁĘŹNIKI

29 rozgałęźniki nr kat tc'rc12 rozgałęźnik 1/2 nr kat tc'rc13 rozgałęźnik 1/3 nr kat tc'rc14 rozgałęźnik 1/4 nr kat tc'rc16 rozgałęźnik 1/6 nr kat tc'rc18 rozgałęźnik 1/8 typ rozgałęźnika tc'rc12 tc'rc13 tc'rc14 tc'rc16 tc'rc18 ROZGAŁĘŹNIKI ODGAŁĘŹNIKI tłumienie wtrąceniowe [db] 5-65MHZ MHz MHz MHz separacja [db] 5-65MHZ MHz MHz MHz współczynnik odbicia wejście [db] 5-65MHZ MHz MHz MHz współczynnik odbicia wyjście [db] 5-65MHZ MHz MHz MHz ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ;

30 odgałężniki nr kat tc'oc106 odgałęźnik jednokrotny nr kat tc'oc8 odgałęźnik dwukrotny nr kat tc'oc310 odgałęźnik trzykrotny typ rozgałęźnika tłumienie separacja wtrąceniowe [db] [db] współczynnnik odbicia -wejście [db] 5-65MHZ MHz MHz MHz 5-65MHZ MHz MHz MHz 5-65MHZ MHz MHz MHz tc'oc tc'oc tc'oc ROZGAŁĘŹNIKI ODGAŁĘŹNIKI współczynnnik odbicia -wejście [db] 5-65MHZ MHz MHz MHz ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ;

31 ANTENY OSPRZĘT

32 anteny DVB-T nr kat tc'eq ATC 19 antena DVB-T - antena kierunkowa, pasywna - zysk energetyczny 15 db - wbudowany symetryzator - szybkie podłączenie za pomocą tradycyjnego, uszczelnionego wtyku F - wykonana z aluminium z domieszkami zapobiegającymi degradacji przez czynniki atmosferyczne - wstępnie zmontowana - tolerancja średnicy masztu: - 50 mm nr kat nr kat tc'eq ATC 21 antena DVB-T tc'eq ATC 22 antena DVB-T - antena kierunkowa, pasywna - zysk energetyczny 11 db - wbudowany symetryzator - szybkie podłączenie za pomocą tradycyjnego uszczelnionego wtyku F - możliwość montażu w polaryzacji poziomej i pionowej, z nachyleniem nośnika, gdy zajdzie potrzeba - wykonana z aluminium z domieszkami zapobiegającymi degradacji przez czynniki atmosferyczne - wstępnie zmontowana - tolerancja średnicy masztu: - 50 mm - antena kierunkowa, pasywna - zysk energetyczny 10 db - wbudowany symetryzator - szybkie podłączenie za pomocą tradycyjnego uszczelnionego wtyku F - wykonana z aluminium z domieszkami zapobiegającymi degradacji przez czynniki atmosferyczne - możliwość montażu w polaryzacji poziomej i pionowej - wstępnie zmontowana - tolerancja średnicy masztu: - 50 mm ANTENY OSPRZĘT nr kat tc'eq ATC 923 antena DVB-T - antena kierunkowa, pasywna - zysk energetyczny 14 db - wbudowany symetryzator - szybkie podłączenie za pomocą tradycyjnego uszczelnionego wtyku F - wykonana z aluminium z domieszkami zapobiegającymi degradacji przez czynniki atmosferyczne - możliwość montażu w polaryzacji poziomej i pionowej z nachyleniem nośnika, gdy zajdzie potrzeba - wstępnie zmontowana - tolerancja średnicy masztu: - 50 mm ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

33 anteny DVB-S nr kat tc's80 antena satelitarna specyfikacja techniczna: typ reflektora średnice osi zakres częstotliwości zysk kąt offsetu średnica mocowania konwertera materiał wykonania reflektora średnica masztu maksymalny wiatr offset 78 cm na 70 cm 10,70-12,75 GHz 37 db - 38dB mm stal ocynkowana malowana proszkowo farbą poliestrową Ø 30-55mm 150 km/h nr kat tc's100 antena satelitarna specyfikacja techniczna: typ reflektora średnice osi zakres częstotliwości zysk kąt offsetu średnica mocowania konwertera materiał wykonania reflektora średnica masztu maksymalny wiatr offset 97 cm na 87 cm 10,70-12,75 GHz 38,9 db - 39,8dB mm stal ocynkowana malowana proszkowo farbą poliestrową Ø 30-55mm 150 km/h ANTENY OSPRZĘT nr kat tc'd80 antena satelitarna specyfikacja techniczna: typ reflektora średnice osi zakres częstotliwości zysk kąt offsetu średnica mocowania konwertera materiał wykonania reflektora średnica masztu maksymalny wiatr offset 81 cm na 75 cm 10,70-12,75 GHz 38,5dB mm stal malowana proszkowo farbą poliestrową Ø 30-55mm 150 km/h ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

34 konwertery nr kat tc'kt2 konwerter Twin specyfikacja techniczna: częstotliwość wejściowa przełączanie pasma częstotliwości wyjścia wzmocnienie średnica mocowania konwertera szumy własne 10,7-12,75GHz 22kHz Low Band: MHz High Band: MHz 60 db 40mm 0,1 db nr kat tc'kqd4 konwerter Quad specyfikacja techniczna: nr kat częstotliwość wejściowa przełączanie pasma częstotliwości wyjścia wzmocnienie średnica mocowania konwertera szumy własne tc'kqt4 konwerter Quattro specyfikacja techniczna: częstotliwość wejściowa przełączanie pasma częstotliwości wyjścia wzmocnienie średnica mocowania konwertera szumy własne 10,7-12,75GHz 22kHz Low Band: MHz High Band: MHz 60 db 40mm 0,1 db 10,7-12,75GHz 22kHz Low Band: MHz High Band: MHz 60 db 40mm 0,3 db ANTENY OSPRZĘT ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ;

35 uchwyty elewacyjne i balkonowe maszt SAT - uniwersalny uchwyt antenowy mocowany bezpośrednio do elewacji - odległość od ściany: 30,40,50cm - wysokość rury pionowej: cm - rura: Ø 38mm - blacha: 150x1mm - otwory: 4x Ø 10mm - uwagi: maszt stalowy, cynkowany galwanicznie, z zaślepką maszt SAT wzmocniony - uniwersalny uchwyt antenowy z dodatkowym wzmocnieniem, mocowany bezpośrednio do elewacji - odległość od ściany: 30, 40, 50cm - wysokość rury pionowej: 30cm - rura: Ø 38mm - blacha: 170x170mm - otwory: 4x Ø 10mm - uwagi: maszt stalowy, cynkowany galwanicznie, z zaślepką maszt SAT balkonowy maszt SAT prosty balkonowy - uniwersalny uchwyt antenowy czołowy, mocowany do balustrady za pomocą 2 cybantów - odległość od ściany: 30, 40cm - wysokość rury pionowej: cm - rura: Ø 38mm - blacha: 86 x 86mm - otwory: 4x Ø 10mm - uwagi: maszt stalowy, cynkowany galwanicznie, z zaślepką, w komplecie 2 cybanty - uniwersalny uchwyt antenowy prosty, mocowany do balustrady za pomocą 2 cybantów - długość całkowita: 60, 100cm - rura: Ø 38mm - blacha: 86 x 86mm - otwory: 4 x Ø 10mm - uwagi: maszt stalowy, cynkowany galwanicznie, z zaślepką, w komplecie 2 cybanty ANTENY OSPRZĘT maszt SAT prosty - uniwersalny uchwyt antenowy prosty - długość całkowita: 0, 300cm - rura: Ø 35mm - grubość ścianki: 1,5mm - materiał: aluminium stojak bezinwazyjny - uniwersalne stojaki, niewymagające ingerencji w strukturę powierzchni, na której są instalowane - do zastosowania z obciążeniem betonowym ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

36 OPTYKA

37 światłowody tc'gyfty kabel optyczny CECHY UŻYTKOWE I PRZEZNACZENIE - kabel przeznaczony do analogowej i cyfrowej transmisji danych, fonii, sygnałów wizyjnych w rozległych sieciach optotelekomunikacyjnych w całej szerokości pasma, - do układania w kanalizacji pierwotnej i wtórnej, jak i bezpośrednio w ziemi - kabel może być układany w sąsiedztwie linii wysokiego napięcia - odporny na uszkodzenia mechaniczne, miażdżenie i skręcanie - zoptymalizowana sztywność i elastyczność kabla - niewrażliwy na wpływy elektromagnetyczne - powłoka odporna na wpływy UV - cechowany metrycznie z tolerancją 1% BUDOWA - aramidowy centralny pręt dielektryczny - luźna tuba z jednomodowymi włóknami optycznymi wypełniona żelem hydrofobowym - polietylenowy wypełniacz w miejscu tub - tuby i wypełniacze skręcone wokół centralnego pręta FRP - nitki do otwierania powłoki - czarny płaszcz zewnętrzny PE OPTYKA powłoka włókien optycznych żel dielektryczny element centralny luźna tuba płaszcz zewnętrzny z polietylenu (PE) PARAMETRY TECHNICZNE I DOSTĘPNE OPCJE RODZAJ KABLA liczba włókien średnica kabla waga kabla wytrzymałość na rozciąganie: statyczne/dynamiczne tc'gyfty ,6mm 71kg/km 400/1000 N tc'gyfty ,6mm 73kg/km 400/1000 N tc'gyfty ,6mm 118kg/km 400/1000 N tc'gyfty ,6mm 189kg/km 400/1000 N odporność na miażdżenie: chwilowa/ciągła 1000/300 N/100 mm 1000/300 N/100 mm 1000/300 N/100 mm 1000/300 N/100 mm promień gięcia: chwilowy/stały temperatura przechowywania i użytkowania 10Ø-Ø -40C⁰ do +70C⁰ 10Ø-Ø -40C⁰ do +70C⁰ 10Ø-Ø -40C⁰ do +70C⁰ 10Ø-Ø -40C⁰ do +70C⁰ ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

38 światłowody nr kat tc'ftth 4J kabel optyczny CECHY UŻYTKOWE I PRZEZNACZENIE - kabel przeznaczony do analogowej i cyfrowej transmisji danych, fonii, sygnałów wizyjnych w rozległych sieciach optotelekomunikacyjnych w całej szerokości pasma - do układania w kanalizacji wtórnej - kabel może być układany w sąsiedztwie linii wysokiego napięcia, - odporność na uszkodzenia mechaniczne, miażdżenie i skręcanie - zoptymalizowana sztywność i elastyczność kabla - niewrażliwy na wpływy elektromagnetyczne - cechowany metrycznie z tolerancją 1% BUDOWA - prosta budowa kabla w postaci taśmy - dwa równoległe wzmacniające pręty aramidowe - cztery jednomodowe włókna G657 dostępne po rozdzieleniu powłoki - zewnętrzny płaszcz PE LSZH (low smoke, zero halogen) - biały CERTYFIKAT ISO 9001, 00 CE, SGS OPTYKA pręty aramidowe FRP włókna optyczne powłoka zewnętrzna LSZH ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

39 kable światłowodowe kable światłowodowe MIDLT wzmacniane (Z-XOTK-tsdD) CHARAKTERYSTYKA KABLA - kabel może być zaciągany do kanalizacji pierwotnej lub wtórnej (bezpośrednio układany w ziemi) KONSTRUKCJA - centralny element wzmacniający - jednomodowe włókna zorganizowane w luźnych tubach dookoła centralnego elementu - posiada elementy higroskopijne pochłaniające wodę - dodatkowe wzmacniające elementy w postaci włókna szklanego - powłoka zewnętrzna z HDPE - dostępna ilość włókien: od 12 do 288, z organizacją po 12 włókien w tubie - średnica zewnętrzna kabla to max. 10mm w kablu z 12 włóknami i 18,1mm w kablu z 288 włóknami. - max. siła instalacyjna to 2700N, a odporność na zgniatanie 00N / 100mm kable hybrydowe z żyłami zasilającymi KSH CHARAKTERYSTYKA KABLA - produkty idealnie nadające się do każdego rodzaju sieci światłowodowych, gdzie istnieje problem z doprowadzeniem zasilania do urządzeń. Inwestor, stosując taki kabel, oprócz transmisji do urządzeń, może doprowadzić do nich również prąd elektryczny, co pozwala na przesłanie zasilania do węzłów optycznych lub urządzeń końcowych (np. kamer, konwerterów).; - redukuje koszty związane z stosowaniem dodatkowych zasilaczy i rozwiązuje problem z budowaniem wielu przyłączy energetycznych oraz punktów pomiaru poboru energii. OPTYKA KONSTRUKCJA - wzmocnienie: centralny element wzmacniający, pokrycie zewnętrzne z LDPE - elementy wypełniające w miejscu tub - kabel można zaciągać bezpośrednio do kanalizacji pierwotnej - przewodnik: izolowany przewód miedziany o przekroju: 1,5 mm2 (R = 13,3 Ohm/km) lub 2,5 mm2 (R = 8 Ohm/km) - włókna: standardowe włókna G.652D, od 4 do 192 włókien, konstrukcja tubowa z organizacją po 4, 6, 8 lub 12 włókien w tubie ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

40 SPRZĘT TELEINFORMATYCZNY

41 kable teleinformatyczne nr kat tc'utp CAT5e drut miedziany izolacja nić do otwierania powłoki płaszcz PVC BUDOWA żyła ilość par płaszcz zewnętrzny opakowanie mm 4 PVC/PE 305 m nr kat tc'ftp CAT5e drut miedziany izolacja foia poliestrowa drut uziemniający ekran płaszcz PVC BUDOWA żyła ilość par płaszcz zewnętrzny opakowanie mm 4 PVC 305 m DANE TECHNICZNE - tc'utp CAT5e; tc'ftp CAT5e częstotliwość MHz , rezystancja 100+/-15 tłumienie db/100m 2,0 4,1 5,8 6,5 8,2 9,3 10,4 11,6 NEXT db/100m 65,3 51,7 45,7 43,8 39,7 37,7 35,8 33,9 ELFEXT db/100m 63,8 51,7 45,7 43,8 39,7 37,7 35,8 33,9 PS NEXT db/100m 62,3 53,3 48,8 47,3 44,2 42,8 41,3 39,9 PS ELFEXT db/100m 60,8 48,8 42,7 40,8 36,7 34,7 32,8 30,9 predkość propagacji m/s 0,65 SPRZĘT TELEINFORMATYCZNY 62,5 17,0 27,8 27,8 35,4 24, ,0 23,8 23,8 32,3, /-18 28,1,0,0 29,0 17,0 0 32,4 18,0 18,0 28,0 15, /-18 41,8 14,0 14,0,0 11, ,9 13,0 13,0 24,0 10,0 NEXT (ang. Near-end Crosstalk) - Stosunek wysyłanego sygnału na wejściu skrętki do sygnału wytworzonego w sąsiedniej parze po tej samej stronie skrętki. ELFEXT - (ang. Equal Level Far-end Crosstalk) stosunek napięcia wytworzonego na odległym końcu jednej pary przewodów do napięcia na odległym końcu drugiej pary przewodów w której zachodzi transmisja. PS NEXT, PS ELFEXT - parametry, które można dodatkowo wyznaczyć, gdy wykorzystywane są wszystkie 4 pary skrętki. Związane są z tym, że na każdą pojedynczą parę mają wpływ pozostałe trzy. Wartości te otrzymuje się sumując przesłuch pochodzący od każdej z trzech par. PS oznacza sumę mocy (ang. Power Sum), a definicje są analogiczne. ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

42 NARZĘDZIA I AKCESORIA

43 nr kat tc't zaciskarka złączy stożkowych na kable typu 6 nr kat tc't zaciskarka złączy kompresyjnych na kable typu 6 - nastawna głowica do złączy: F, BNC, RCA, IEC nr kat tc't zaciskarka złączy kompresyjnych na kable typu 6 i 11 - wymienne tłoki przeznaczone do złączy: F, BNC, RCA, IEC nr kat nr kat tc't-104 tc't-1 - zaciskarka złączy RJ 11 i RJ 45 - wyposażona w ściągacz izolacji, ucinacz kabli - ucinacz kabli współosiowych, nie odkształca geometrii ucinanego kabla NARZĘDZIA I AKCESORIA nr kat tc't-2 - zarabiacz kabla typu 6 - wyposażony w nacinacz kabla, grzebyk do oplotu nr kat tc't-3 - klucz do przykręcania złączy typu F ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl

44 nr kat tc't urządzenie do testowania kabli ethernetowych (UTP, FTP, STP) nr kat nr kat tc't urządzenie do testowania sieci LAN - służy do diagnozowania poprawności przeplotu par, ich zwarcia bądź przerwy, przesłuchów - mierzy odległość obciążenia WIREMAP od testera - urządzenie testuje kable ethernetowe (UTP, FTP, STP), koncentryczne i telefoniczne - urządzenie składa się z dwóch części: testera i obciążnika wskaźniki sygnału naziemnej DVB-T - wbudowany kompas - zasilanie na baterie - wysoka czułość zakres częstotliwości VHF: MHz, UHF: MHz NARZĘDZIA I AKCESORIA zestaw zawiera: - miernik - bazę na baterię + przewód połączeniowy - pokrowiec - sygnalizacja dźwiękowa nr kat cyfrowy wskaźnik sygnału SAT - zakres częstotliwości 950 MHz MHz - zasilanie 13V - 18V (z tunera sat) - sygnalizacja dźwiękowa oraz regulacja głośności - wejście na konwerter i wyjście na tuner - wyświetlacz LCD pomiaru ELPIO sp.z o.o. ul. Krótka 8, Luboń k. Poznania; tel./fax: ; zamowienia@elpio.pl
