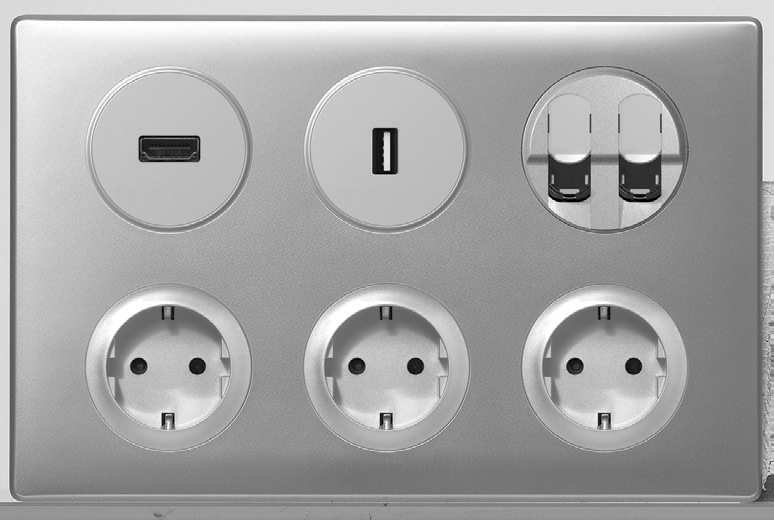

1 Sieci multimedialne Telewizja, telefon, internet w jednym gnieździe multimedialnym Poznaj swobodę w zarządzaniu siecią domową z jednego centralnego punktu. Aparatura zabezpieczająca oraz elementy modułowe dedykowane dla sieci komputerowej, Internetu, telefonu i telewizji mogą być zainstalowane w tej samej rozdzielnicy modułowej. Gniazdo multimedialne 3 x RJ 45 Gniazdo multimedialne z oznacznikiem Rozdzielacz sygnału telefonicznego, telewizyjnego i internetu Moduł krosowy RJ 45 Gniazdo HDMI, USB, 2 x RJ 45, 3 x 2P+Z Wtyk RJ 45 z kablem zwijanym Gniazdo telefoniczne Gniazdo telewizyjne 874

2 GNIAZDA TELEWIZYJNE Dystrybucja sygnału telewizyjnego GNIAZDA RJ 45 Dostęp do Internetu i sieci komputerowej Dostęp do sieci telefonicznej GNIAZDA MULTIMEDIALNE Dostęp do wszystkich mediów z jednego gniazda RJ 45 URZĄDZENIA MODUŁOWE DO SIECI DOMOWYCH Switche do sieci komputerowej, rozdzielacze sygnału TV, telefonu i xdsl i moduły multimedialne do zarządzania siecią domową z jednego miejsca. 875

3 LAN Power tabela doboru MECHANIZMY Nr ref. Diagram Pak. Liczba modułów 7,5 mm SIEĆ MULTIMEDIALNA KLASYCZNA (rozprowadzenie sygnału telewizyjnego przez kabel koncentryczny oraz sygnału internetowego i telefonicznego za za pomocą skrętki komputerowej) Osprzęt do instalacji podtynkowej w pomieszczeniu Gniazda TV/RD/SAT Celiane końcowe do instalacji typu gwiazda Gniazdo x Celiane UTP kat Kabel U/UTP kat. 6 LSOH () - Dystrybucja sygnału telewizyjnego Sumator sygnału TV (DVB-T) + TV-SAT ( MHz / MHz) Rozdzielacz sygnału TV (DVB-T) + TV-SAT ( MHz), 6 wyjść Dystrybucja sygnału telefonicznego Rozdzielacz sygnału telefonicznego 2 linie telefoniczne 2 x 4 wyjścia linia telefoniczna 8 wyjść Dystrybucja sygnału Internetowego przez sieć LAN Switch 000 Mbit/s na wspornik TH Zasilacz modułowy 9 V DC,6 A 430 7,5 Panel krosowy do ręcznego przekierowania sygnałów Moduł krosowy UTP kat. 6 na wspornik TH35 z oznacznikiem długość 0,2 m Elastyczny kabel krosowy - FTP długość 0,4 m ) Długość podana jest w metrach. 876

4 tabela doboru MECHANIZMY Nr ref. Diagram Pak. SIEĆ MULTIMEDIALNA Z CENTRALĄ AUTOMATYCZNĄ Triple Play (rozprowadzenie sygnału telewizyjnego, internetowego i telefonicznego za pomocą skrętki komputerowej) Liczba modułów 7,5 mm Osprzęt do instalacji podtynkowej w pomieszczeniu Gniazdo x Celiane UTP kat Kabel U/UTP kat. 6 LSOH () - Wyposażenie rozdzielnicy multimedialnej Sumator sygnału TV (DVB-T) + TV-SAT ( MHz / MHz) Konwerter / rozdzielacz sygnału telewizji naziemnej DVB-T i TV-SAT po kablu lub Konwerter / rozdzielacz sygnału telewizji kablowej i TV-SAT po kablu Zasilacz modułowy 9 V DC,6 A ,5 Centrala automatyczna Triple Play 8 wyjść Zasilacz modułowy 9 V DC,6 A ,5 Panel krosowy do łatwego przełączania sygnałów Panel krosowy UTP kat. 6, montaż na wsporniku TH Kabel krosowy - FTP długość 0,2 m długość 0,4 m Wyposażenie rozdzielnicy multimedialnej według nowego rozporządzenia MTBiGM Zakończenie do kabli światłowodowych 2 x SC/APC Mosaic Zakończenie do kabli miedzianych 2 x Mosaic kat. 6 UTP, wyjście Zakończenie do kabli koncentrycznych TV 2 x "F" Mosaic 2 x Uchwyt do mocowania urządzeń Mosaic na wsporniku TH ) Długość kabla podana jest w metrach. 877

5 tabela doboru MECHANIZMY Nr ref. Diagram Pak. Rozdzielnice wnękowe Liczba modułów 7,5 mm Rozdzielnica wnękowa RWN 3 x2 M Rozdzielnica wnękowa RWN 4 x2 M Rozdzielnica wnękowa XL x 24 M Rozdzielnica wnękowa XL x 24 M Pozostałe elementy instalacji multimedialnej długość 2 m Kabel krosowy F/UTP długość 3 m Kabel krosowy RJ długość 2 m RJ - Kabel krosowy Coax "F" długość 2 m Kabel krosowy SC/APC długość 2 m Zakończenie do kabli światłowodowych x SC/APC Zakończenie do kabli światłowodowych 4 x SC/APC Punkt dostępowy Wi-Fi Celiane, 802. n 300 Mbits/s z przełącznikiem ON/OFF oraz funkcją powielania sygnału Biały Tytanowy

6 system modułowy na szynę TH widok z boku Pak. Nr ref. Moduły krosowe kat. 6 Moduł krosowy, montaż na wsporniku TH35 wejście wyjście Możliwość oznaczenia każdego modułu krosowego w polu opisowym (Telefon, TV, LAN, AUTO) Wyposażony w złącze LCS 2 UTP, kat Wyposażony w złącze LCS 2 FTP, kat. 6. Wyposażony w złącze LCS 2 STP, kat. 6. Kable krosowe kat. 6 Długość 0,2 m Kabel krosowy, STP Kabel krosowy, FTP Długość 0,4 m Kabel krosowy, STP Kabel krosowy, FTP Kable transmisyjne kat. 6 Czteropasmowa skrętka 00 Ω. Niebieski RAL 505. Kod kolorowy EIA/TIA. Zgodny z normami ISO/IEC 80 (edycja 2.0), EN i EIA/TIA () F/UTP 4 pary 00 Ω. Ciężar: 7 kg. 00 () F/FTP 4 pary 00 Ω. Kabel multimedialny TV-SAT (250 MHz). Długość 00 m. 305 () U/UTP 4 pary. Ciężar: 6 kg. Kable połączeniowe Kabel krosowy, S/FTP, kat. 6, długość 2 m Kabel krosowy, F/UTP, kat. 6, długość 2 m. RJ RJ Kabel krosowy RJ-, długość 2 m. Coaxial F Kabel krosowy Coax F, długość 2 m. Pak. Nr ref. Rozdzielacze sygnału, montaż na wsporniku TH35 Rozdział sygnału telefonicznego 430 Rozdzielacz Master xdsl. Dla linii telefonicznej POTS i ISDN. Zintegrowany filtr DSL. Nie trzeba korzystać z innych filtrów w każdym gnieździe telefonicznym. Podłączenia: zaciski lub złącze. 2 wejścia wyjście. Szerokość: 2 moduły 7,5 mm Rozdzielacz sygnału telefonicznego, 8 wyjść Dystrybucja do 8 gniazd telefonicznych. Może zarządzać 2 liniami ( linia przychodząca 8 wyjść lub 2 przychodzące 4 wyjścia). Rozdział: zaciski lub złącze. Dla POTS i ISDN. Szerokość: 4 moduły 7,5 mm Rozdzielacz z filtrem ADSL. 3 wyjścia telefoniczne. Szerokość: 2 moduły 7,5 mm. Połączenie za pomocą wtyczki lub kabla. Rozdział sygnału telewizyjnego Rozdzielacz TV ( MHz) z wykorzystaniem kabla koncentrycznego. wejście. 6 wyjść typu F HD Ready. Kabel koncentryczny 7/9 VATC. Szerokość: 4 moduły 7,5 mm. Rozdzielacz TV z wykorzystaniem kabla krosowego. Szerokość: 4 moduły 7,5 mm. 4 wyjścia. Zasięg dystrybucji dla TV satelitarnej: 30 m. Zasięg dystrybucji dla TV kablowej: 40 m. Zasilanie 9 V (kabel w komplecie). Dioda kontrolna na płycie czołowej. Poziom sygnałów wejściowych: TV cyfrowa kablowa: 55 do 68 dbμv TV satelitarna: 72 do 80 dbμv Rozdzielacz TV ( MHz) kabel Rozdzielacz TV (5-65 MHz/ MHz) kabel Rozdział sygnału TV i Internetu Triple Play Gigabit. Do dystrybucji sygnału telefonicznego z filtrem ADSL za pomocą gniazd. 8 wyjść Automatyczna detekcja rodzaju mediów (TV, Internet, telefon) poprzez ich podłączenie do gniazda. Zasilanie urządzeniem o nr ref Szerokość: 8 modułów 7,5 mm. SC/APC Kabel światłowodowy SC/APC, długość 2 m.. Długość kabla podana w metrach 879

7 LAN system modułowy na szynę TH35 system modułowy na szynę TH35, gniazda multimedialne Drewno Wenge Pak. Nr ref. Switche Zastosowanie: dostęp do Internetu z kilku komputerów, granie w sieci, udostępnianie plików multimedialnych w sieci domowej LAN. 5 portów (4 wyjścia + kaskada) Dla sieci do 8 gniazd przez kaskadowe połączenia 2 switchy. IP20, IK04. Zasilanie 9 V DC. Szerokość: 4 moduły 7,5 mm Switch Gbit na wspornik TH Switch 0/00 Mbit, montaż na wsporniku TH35. Switche multimedialne, montaż na wsporniku TH35 Multimedialny switch do TV (DVB-T) + TV-SAT Do rozwiązań telefonicznych, informatycznych, TV SAT i naziemnej. 8 wyjść. Szerokość: 2 modułów 7,5 mm. Współpracuje z modułem STP o nr ref oraz gniazdami nr ref / Multimedialny switch (TV kablowa) Do rozwiązań telefonicznych, informatycznych, TV kablowej. 8 symultanicznych wyjść automatycznych. Szerokość: 2 modułów 7,5 mm. Połączenia z kablem o nr ref Współpracuje z modułem STP o nr ref oraz gniazdami nr ref / Zasilacz modułowy 240 V~ 9 V DC /,6 A Również do urządzeń: TriplePlay switch, 2 switche takie jak: Ethernet lub TV przez złącze. II klasa izolacji. Szerokość:,5 modułu 7,5 mm. Pak. Nr ref. Zakończenia światłowodowe Zakończenie do kabli światłowodowych x SC/APC Zakończenie do kabli światłowodowych 4 x SC/APC Rozdzielnice wnękowe Rozdzielnica wnękowa RWN 3 x2 M Rozdzielnica wnękowa RWN 4 x2 M Rozdzielnica wnękowa XL x 24 M Rozdzielnica wnękowa XL x 24 M. Gniazda multimedialne Celiane ) Gniazdo pojedyncze RJ 45, STP kat. 6, z oznacznikiem. Odbiera sygnał TV, xdsl, telefoniczny, dane Gniazdo poczwórne STP. Umożliwia odbiór sygnału TV, telefonicznego i internetu, dystrybuowanego za pomocą jednego przewodu typu skrętka komputerowa. Montaż w puszce o głębokości 50 mm. Gniazda RJ 45 Celiane Szybkie podłączenie gniazda bez użycia narzędzi dzięki złączu LCS 2. Można podłączyć skrętki o przekrojach od AWG 22 do AWG 26 i wielożyłowe AWG 26. Zaciski oznaczone kodem dwukolorowym i numerami 568 A i B. Zgodne z normami ISO/IEC 80 wyd. 2.0, EN i EIA /TIA 568. Gniazdo RJ 45 kat. 6 STP z ekranem metalowym Aby utworzyć gniazdo pojedyncze, należy połączyć mechanizm nr ref i plakietkę nr ref (biała) lub nr ref (tytanowa). Aby utworzyć gniazdo podwójne, należy połączyć dwa mechanizmy nr ref i plakietkę nr ref (biała) lub nr ref (tytanowa). Gniazda RJ 45 kat Gniazdo FTP RJ Gniazdo UTP RJ

8 gniazda telewizyjne i światłowodowe pozostałe elementy instalacji Drewno Wenge Szkło Kaolin Pak. Nr ref. Gniazda telewizyjne Celiane Złącze TV męskie i R (radiowe) żeńskie Złącze satelitarne typu F. Gniazda TV-RD-SAT Do stosowania w instalacjach naziemnych i satelitarnych z indywidualnym dekoderem. Do odbioru programów cyfrowych (Sky, kanały satelitarne itp.). Z automatycznym zaciskiem przyłączeniowym do podłączenia kabla współosiowego TV 5-68/ MHz i FM MHz SAT MHz Gniazdo TV-RD-SAT końcowe do instalacji typu gwiazda. Tłumienie gniazda 2 db. Gniazda TV-RD Gniazdo TV-RD końcowe do instalacji typu gwiazda. Tłumienie gniazda.5 db Gniazdo TV wkręcane typu F MHz końcowe do instalacji typu gwiazda. Gniazda telewizyjne Mosaic moduł Gniazdo TV typu F M 2400 MHz Białe Gniazda światłowodowe Mosaic Wyposażone w dwa złącza 2 wejścia/2 wyjścia. Do podłączenia dwóch włókien optycznych (wyposażonych w złącza). Dostarczane z kapturkami ochronnymi. Gniazdo światłowodowe 2 x ST 2 moduły Połączenie bagnetowe (kompatybilne z STII) Biały Pak. Nr ref. Wzmacniacze TV Do wzmacniania sygnału telewizji naziemnej. Podłączenie typu F. Wbudowany zasilacz 230 V~ z lampką sygnalizującą włączenie. Dostarczany z 3 wtykami żeńskimi F. Może być instalowany na poddaszach (wyjście antenowe) lub za gniazdem telewizyjnym. Wzmacniacz UHF + VHF 862 MHz wejście 2 wyjścia wejście 4 wyjścia Satelitarny wzmacniacz liniowy Wzmocnienie 20 db. wyjście MHz. Zasilanie 5 V= przez dekoder. Miksery sygnału TV naziemnej i satelitarnej Mikser sygnału TV (DVB-T) i TV SAT Tłumienność pomiędzy TV-SAT > 25 db Mikser z wejściem sygnału TV naziemnej i satelitarnej MHz/ MHz. Rozdzielacz wielofunkcyjny niezależnych wejść dla sygnału TV naziemnej (B, R, VHF, UHF, UHF2). Regulowane wzmocnienie: UHF (20 do 40 db), BI, R, VHF (0 do 30 db). Umożliwia równoczesny odbiór programów naziemnych i satelitarnych (uniwersalna głowica LNB) z jednego gniazda TV (dla większej liczby gniazd należy użyć splittera). Za pomocą selektora nr ref (zainstalowanego przed odbiornikiem wielofunkcyjnym) możliwy jest odbiór 2 wiązek satelitarnych. Gniazdo światłowodowe 2 x SC Połączenie push-pull Biały Gniazdo światłowodowe 2 x LC Połączenie push-pull Biały Gniazdo światłowodowe 2 x SC/APC Połączenie push-pull Biały Uchwyt modułowy Montaż urządzeń Mosaic na wsporniku TH35. Szerokość 46,3 mm. 88

9 połączenia TV Pak. Nr ref. Rozdzielacz sygnału TV (DVB-T) i TV-SAT Niskie straty, power pass na każdym wyjściu, częstotliwość MHz Splitter TV 2 wyjścia F tłumienie: 4,5 db MHz Splitter TV 4 wyjścia F tłumienie: 8,5 db MHz Splitter TV 6 wyjść F tłumienie: db MHz Rozdzielacz TV Ø 9 mm Splittery ekranowane Ø 9,52 mm 862 MHz wejście żeńskie 2 wyjścia męskie wejście męskie 2 wyjścia żeńskie Adaptery Adaptery TV Opakowanie z kodem kreskowym Adapter dopasowujący wtyk żeński Ø9,52 mm do złącza żeńskiego F Adaptery F Adapter F żeński/żeński Adapter F męski/męski Pak. Nr ref. Wtyki TV Wtyki F do kabli współosiowych Ø 7 mm Wtyk F żeński skręcany Wtyk F męski zaciskany wtyki F żeńskie skręcane Wtyki TV współosiowe standardowe Ø 9,52 mm Wtyk męski z wyjściem prostym Wtyk żeński z wyjściem prostym wtyki męskie z wyjściem prostym wtyk męski + wtyk żeński z wyjściem prostym Wtyk męski z wyjściem pod kątem prostym Wtyk żeński z wyjściem pod kątem prostym Kable telewizyjne Ø 9,52 mm Z wtykiem męskim Ø 9,52 mm i wtykiem żeńskim Ø 9,52 mm Długość 2 m Długość 5 m Z wtykiem żeńskim Ø 9,52 mm i wtykiem męskim F Długość 2 m Długość 5 m Kable telewizyjne Ø 9,52 mm Z 2 wtykami męskimi F Długość 5 m Akcesoria Terminator F 75 Ω Do zamykania niewykorzystanych wejść i wyjść rozdzielaczy wielofunkcyjnych nr ref i i wyjść F splitterów nr ref /82/
