1 Inteligentne oświetlenie dla profesjonalistów W jaki sposób starannie oszczędzać energię? poprzez Steinel

2 STEINEL Planowanie dokumentacji Planowanie wydajności energetycznej jest najwłaściwsze z technologią sensoryczną Znakomite rozwiązania na każdy cel Wnętrza budynku Aplikacje Wielopoziomowy Podziemny Parking samoch. str Mały korytarz piwniczny str Klatka schodowa str Korytarz/przedpokój str Obiekty sanitarne str Duże przestrzenie biurowe str. 15 Czujniki IS 3360 HF 3360 HF 3360 PC PRO Dual HF PC PRO HF 360 PC PRO IR Quattro HD Lampy z czujnikami RS PRO 5100 RS 50 RS PRO 2000 RS PRO LED S1 RS PRO DL STEINEL jako lider innowacji 6 Przegląd technologii 8 STEINEL, PROlog, RELUX i DIAlux, jako realna zapowiedź potencjalnych zysków 10 Przykłady planowania wnętrz 36 Przykłady planowania powierzchni odkrytych 2

3 Wnętrze budynku Powierzchnia odkryta Aplikacje Sala konferencyjna / gimnastyczna str Hala sportowa str. 18 Korytarz biura str. 30 Magazyn wysokiego składowania str Główne wejście str Magazyn z rampą str Czujniki PC PRO IR Quattro HD PC PRO IR Quattro HD IS 345 MX Highbay sensiq Lampy z czujnikami RS PRO 5500 RS PRO 5200 L 666 LED XLED 25 Przykłady planowania 10 Wielopoziomowy podziemny parking samochodowy 11 Mały korytarz piwniczny 12 klatka schodowa 13 korytarz/przedpokój 14 Obiekty sanitarne 15 Duże obiekty biurowe 16 Sala konferencyjna 17 klasa lekcyjna 18 hala sportowa 19 Magazyn wysokiego składowania Lampy z czujnikiem do wnętrz 20 Wielopoziomowy podziemny parking samochodowy 22 Mały korytarz piwniczny 24 Klatka schodowa 26 Korytarz/Przedpokój 28 Obiekty sanitarne 30 Korytarz biura 32 Magazyn wysokiego składowania Czujniki na zewnątrz 34 Główne wejście 35 Magazyn z rampą Lampy z czujnikiem na zewnątrz 36 Główne wejście 38 Magazyn z rampą 40 Schematy elektryczne 44 Podsumowanie produktu 3

4 STEINEL, lider innowacyjności Maksymalna wydajność energii Aktualny stan wiedzy Technologie sensoryczne STEINEL Professional 4 STEINEL Professional jest liderem na rynku innowacyjności. Udało nam się rozwinąć pierwszą na świecie technologię sensoryczną światła. Jako pierwsi wykorzystaliśmy również technologię HF do wykrywania ruchu. To właśnie my od zawsze wyznaczamy standardy w dziedzinie technologii, planowania, obliczeń i wdrażania. Zawsze w bliskiej współpracy z rynkiem instalacji elektrycznych. Obecnie, w największym zakresie dostarczamy urządzenia i produkty technologii sensorycznych na rynek. Niemiecka jakość i wykonanie na poziomie europejskim to numer jeden w dziedzinie technologii sensorycznej. Zatrudniamy 1200 pracowników, ponad 70 inżynierów, fizyków i ekspertów w dziedzinie elektroniki, rozbudowujemy także nasze laboratoria. Wszystkie nasze działania opierają się o markę Steinel. Certyfikowany system zarządzania jakością gwarantuje wysokie standardy. Nasze projekty zdobyły nagrody na całym świecie. Maksymalna wydajność energii i kosztów. Skutecznie łączymy wydajność energii z wygodą i optymalizujemy rozwiązania poprzez dopasowanie produkcji do potrzeb i wymagań naszych klientów. Nasz użytkownik zaoszczędza czas i pieniądze, ponieważ nasze produkty dbają niejako same o siebie.

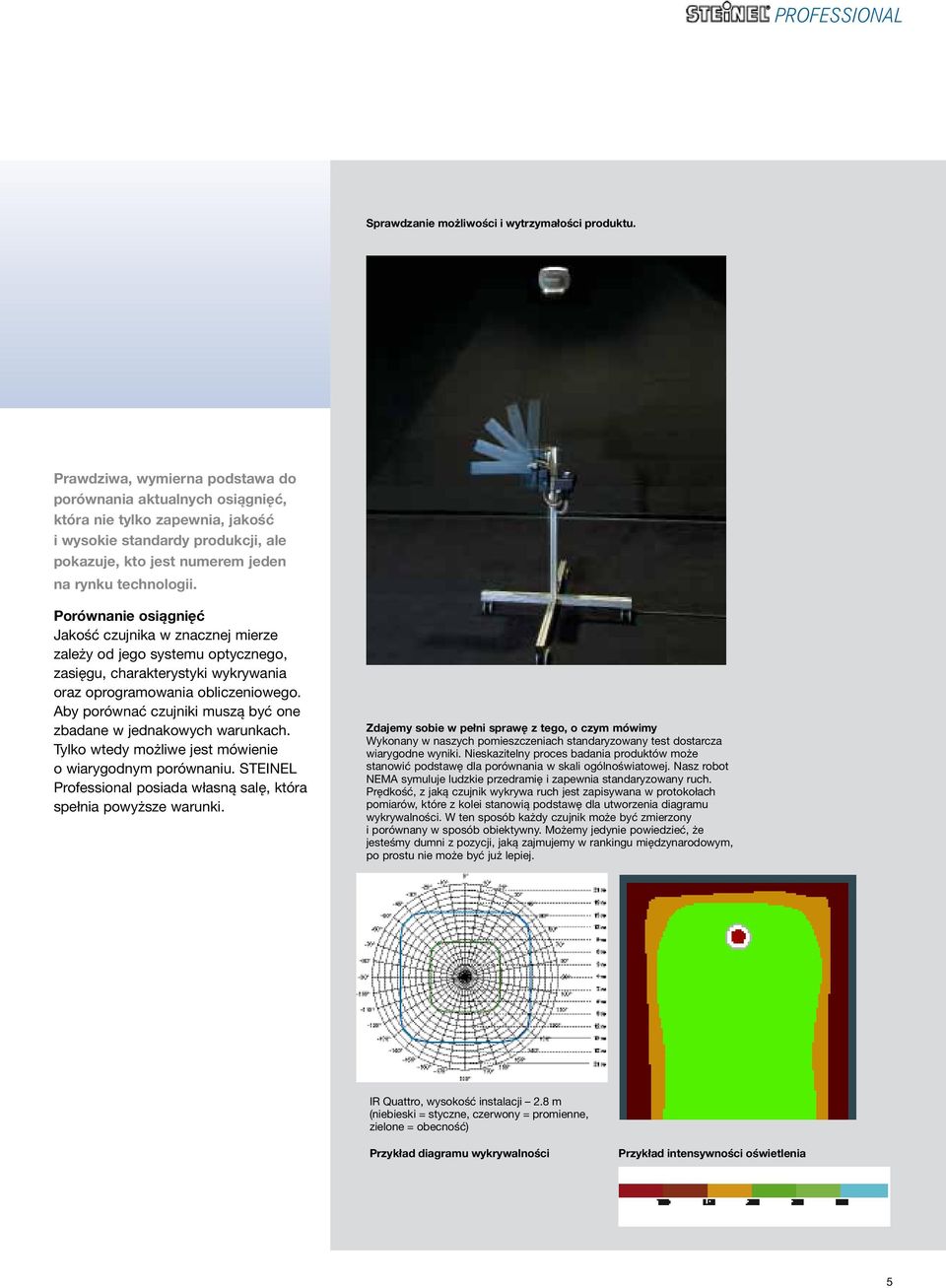

5 Sprawdzanie możliwości i wytrzymałości produktu. Prawdziwa, wymierna podstawa do porównania aktualnych osiągnięć, która nie tylko zapewnia, jakość i wysokie standardy produkcji, ale pokazuje, kto jest numerem jeden na rynku technologii. Porównanie osiągnięć Jakość czujnika w znacznej mierze zależy od jego systemu optycznego, zasięgu, charakterystyki wykrywania oraz oprogramowania obliczeniowego. Aby porównać czujniki muszą być one zbadane w jednakowych warunkach. Tylko wtedy możliwe jest mówienie o wiarygodnym porównaniu. STEINEL Professional posiada własną salę, która spełnia powyższe warunki. Zdajemy sobie w pełni sprawę z tego, o czym mówimy Wykonany w naszych pomieszczeniach standaryzowany test dostarcza wiarygodne wyniki. Nieskazitelny proces badania produktów może stanowić podstawę dla porównania w skali ogólnoświatowej. Nasz robot NEMA symuluje ludzkie przedramię i zapewnia standaryzowany ruch. Prędkość, z jaką czujnik wykrywa ruch jest zapisywana w protokołach pomiarów, które z kolei stanowią podstawę dla utworzenia diagramu wykrywalności. W ten sposób każdy czujnik może być zmierzony i porównany w sposób obiektywny. Możemy jedynie powiedzieć, że jesteśmy dumni z pozycji, jaką zajmujemy w rankingu międzynarodowym, po prostu nie może być już lepiej. IR Quattro, wysokość instalacji 2.8 m (niebieski = styczne, czerwony = promienne, zielone = obecność) Przykład diagramu wykrywalności Przykład intensywności oświetlenia 5

6 Rzut oka na technologie Technologia pasywnych czujników podczerwieni (PIR) i technologia wysokiej częstotliwości (HF) Idealne rozwiązania pochodzą zawsze od STEINEL Professional Czujniki ruchu PC PRO IR Quattro PC PRO IR Quattro HD PC PRO HF 360 PC PRO Dual HF COM1 COM1 AP COM2 DIM IMPULSER Wyszczególnienie PIR/PIR HD Wyszczególnienie HF Dual HF Wyszczególnienie punktów styczności Technologia PIR dla ultra-precyzyjnego monitoringu dla umiejscowionych czynności, często odwiedzanych obszarów w budynkach. Oświetlenie jest włączane tylko, gdy ktoś jest obecny w budynku. kompletne sprawozdanie ze strefy wykrywania z technologią HF. Dla szczególnych przypadków aplikacji takich jak klatki schodowe, korytarze, publiczne obiekty sanitarne. Różnorodne obszary oddziaływania dla różnego oświetlenia oraz kontrolowania zadań. Wystarczy tylko włączyć i wyłączyć nowoczesny system BUS. czujnik wysokiej rozdzielczości z 1760 lub 4800 zmiennymi strefami do wykrycia nawet najmniejszego ruchu kwadratowe obszary wykrywania ustalone pozwalają na lepsze planowanie Unikalne mechaniczne ustawienia wykrywalności Nie ma potrzeby pozostawiania sytemu włączonego dzięki opcjonalnej funkcji samouczka IQ Funkcja średniej i pełnej automatyczności Funkcja szef/szef oraz szef/poddany pozwala na dwustronne rozszerzenie strefy wykrywalności Kontrolowany z pilota Wykrywanie obecności przez szkło, drewno i ścianę Elektroniczna korekta zasięgu Niezależny od temperatury otoczenia i obiektu Nie ma potrzeby pozostawiania sytemu włączonego dzięki opcjonalnej funkcji samouczka IQ Funkcja średniej i pełnej automatyczności Funkcja szef/szef oraz szef/poddany pozwala na dwustronne rozszerzenie strefy wykrywalności Kontrolowany z pilota Włączanie i wyłączanie światła: COM1 Włączanie i wyłączanie światła: kontrola ogrzewania, wentylacji i klimatyzacji: COM2 Tryb ciągłej kontroli oświetlenia lub orientacyjnego oświetlenia: DIM kontrola nowoczesnym systemem BUS, takim jak KNX czy DALI Inteligentne funkcje, które adaptują zachowanie użytkownika opcją IQ i monitoringu Sali Funkcja bezprzewodowa Styczny Idealny do ruchów o kątach prostych w stosunku do czujnika Styczno-promieniowy Idealny dla ruchów o kątach prostych oraz w stronę czujnika Obecnościowy Idealny do wykrycia nawet najmniejszych ruchów Styczno-promieniowy Idealny dla ruchów o kątach prostych oraz w stronę czujnika 6

7 Czujniki ruchu Czujniki światła Bezprzewodowe systemy sieciowe sensiq HF 3360 RS PRO LED S1 XLED 25 Szczegóły Szczegóły Szczegóły Dokładnie obejmuje swoim zasięgiem wszelkie przejścia wewnątrz i na zewnątrz budynku w celu wydajnej kontroli zapalania i zgaszenia światła. Możliwe wersje, które obsługują ściany, sufity oraz wnęki. Szczegóły dot. przestrzeni otwartych Pasywna technologia podczerwieni Bardzo dobre wykrywanie styczne Regulowany zasięg i kąt wykrywania czas włączania oświetlenia przy progu może być regulowany wedle potrzeby Elektroniczna stabilizacja temperatury pozwala na maksymalną jakość wykrywania zarówno w lecie jak i w zimą Szczegóły dot. wnętrz Technologia PIR oraz wysokiej częstotliwości (HF) bardzo dobre wykrywanie styczne (IR & HF) i promieniowe (HF) Regulowany półcień oraz długość włączania Zintegrowany system czujników światła pozwala na perfekcyjną koordynację. Bezpośrednia instalacja, precyzyjna technologia czujników, inteligentne funkcje, nowoczesne technologie oświetlenia Szczegóły dot. czujników przestrzeni otwartych Technologia PIR Bardzo dobre wykrywanie styczne Dekoracyjne światła czujnika Przełączanie czujnika na iluminacje Szczegóły dot. wnętrz Technologia HF bardzo dobre wykrywanie styczne i promieniowe System czujników niewidocznie zintegrowany z lampami Praktyczne systemy oświetlenia dla różnorodnych aplikacji LED Technologia LED dla maksymalnej wydajności Żywotność LED ok h Podstawowe funkcje jasności Technologia czujników może zostać zainstalowana i połączona w późniejszym czasie bez konieczności dodawania dodatkowego okablowania Szybka i prosta instalacja bez jakichkolwiek instalacji elektrycznych czujniki, napędy uruchamiające, światła i iluminacje mogą być podłączone zarówno wewnątrz jak i na zewnątrz Nadajniki i odbiorniki mogą być połączone do wykonanych złożonych systemów Wiarygodna transmisja sieciowa MHz Każda konfiguracja z nawet 32 grup czujniki obecności, ruchu, iluminacje, urządzenia uruchamiające oraz światła są dostępne Styczny Idealny do ruchów o kątach prostych w stosunku do czujnika Styczno-promieniowy Idealny dla ruchów o kątach prostych oraz w stronę czujnika Radial und Tangential Ideal für Bewegungen quer und direkt auf den Sensor zu Tangential Ideal für Bewegungen quer zum Sensor Styczny Idealny do ruchów o kątach prostych w stosunku do czujnika Styczno- promieniowy Idealny dla ruchów o kątach prostych oraz w stronę czujnika Obecnościowy Idealny do wykrycia nawet najmniejszych ruchów 7

8 STEINEL PROlog, RELUX, DIALux, Jako realna prognoza potencjalnych oszczędności Profesjonalne narzędzie PROlog, wyłącznie od STEINEL Oferujemy precyzyjny pomiar, a nie szacunkowe wyliczenia Jeśli widzisz zapierające dech w piersiach wyliczenia lub zestawienia dotyczące ogromnych oszczędności, powinieneś być raczej sceptycznie nastawiony. Z firmą Steinel Professional nie musisz obliczać ani kalkulować oszczędności, jakie technologia sensoryczna przyniesie twojej nieruchomości. Nowość i tylko od Steinel Oprogramowanie PROlog i PROlog zapewnia ci instrument do precyzyjnego pomiaru ilości energii, która się marnuje i kalkuluje odpowiednie oszczędności w konkretnych sytuacjach. Zachowanie użytkownika określa potencjalne oszczędności PROlog zapisuje zachowanie użytkownika, co z kolei wykorzystuje do kalkulacji energii i światła, które są marnowane. Rezultat: Prawdziwe podstawy do optymalizacji sposobu, w jaki światło jest kontrolowane. 8

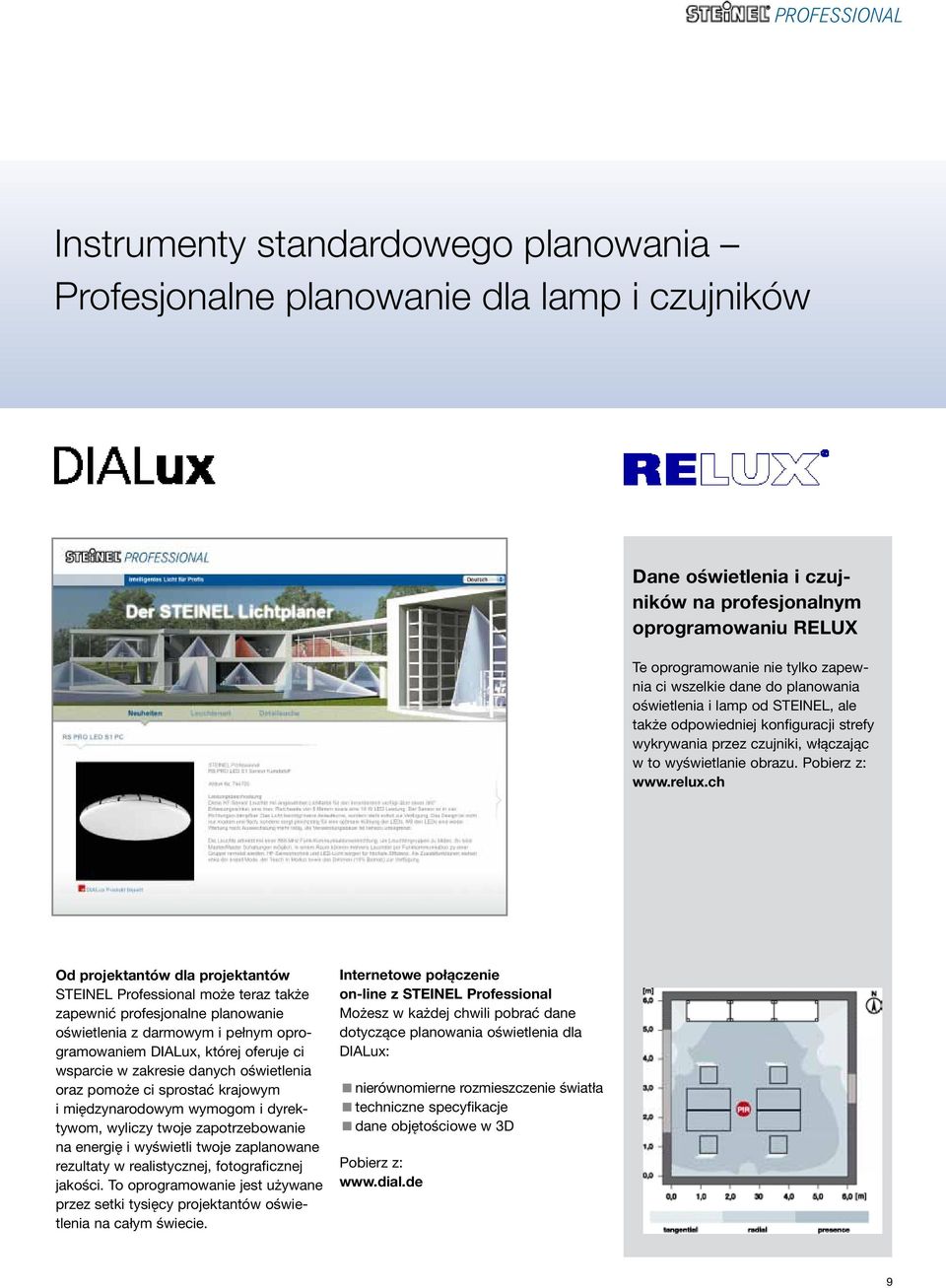

9 Instrumenty standardowego planowania Profesjonalne planowanie dla lamp i czujników Dane oświetlenia i czujników na profesjonalnym oprogramowaniu RELUX Te oprogramowanie nie tylko zapewnia ci wszelkie dane do planowania oświetlenia i lamp od STEINEL, ale także odpowiedniej konfiguracji strefy wykrywania przez czujniki, włączając w to wyświetlanie obrazu. Pobierz z: Od projektantów dla projektantów STEINEL Professional może teraz także zapewnić profesjonalne planowanie oświetlenia z darmowym i pełnym oprogramowaniem DIALux, której oferuje ci wsparcie w zakresie danych oświetlenia oraz pomoże ci sprostać krajowym i międzynarodowym wymogom i dyrektywom, wyliczy twoje zapotrzebowanie na energię i wyświetli twoje zaplanowane rezultaty w realistycznej, fotograficznej jakości. To oprogramowanie jest używane przez setki tysięcy projektantów oświetlenia na całym świecie. Internetowe połączenie on-line z STEINEL Professional Możesz w każdej chwili pobrać dane dotyczące planowania oświetlenia dla DIALux: nierównomierne rozmieszczenie światła techniczne specyfikacje dane objętościowe w 3D Pobierz z: 9

10 Wielopoziomowy/Podziemny parking samochodowy Podczerwony czujnik sufitowy Zdolność wykrywania dookoła na obszarze 360 Maksymalny zasięg: 20 m Kąt pokrycia: 360 Kąt przysłony: 180 Funkcja: ( włączona na 2 sek.) Tryb uczenia: (oszczędność świateł automatycznych) *Ochrona przeciw błyskowa, oraz przeciw przeładowywaniom. Rozpoznanie czujników połączonych równolegle. Produkt rekomendowany IS 3360 Alternatywa sensiq HF 3360 IR Quattro HD dla KNX itd. HF 360 dla KNX itd. Dla przestrzeni o wymiarach 35 x 50 m Wykrywanie czujnika IS 3360 strefa wykrywania IS 3360 Wysokość montażu: 2.8m, regulacja precyzji poprzez przemieszczanie obiektywu. (niebieski = styczny kierunek ruchu, czerwony = promieniowy kierunek ruchu) Wykrywanie promieniowe - ważne dla holi wejściowych oraz weryfikacji PIR detektor ruchu IS 3360 dla sufitu EAN Wymiary (szer. x wys. x gł.): 95 x 95 x 65 mm Moc: W max. (omowe obciążenie, np. żarówka ) W max. (indukcyjny, cos ϕ = 0.5, np. lampy fluorescencyjne) - max. 900 W ( w wersjach skompensowanych) W max.( równolegle skompensowane, z C 45.6 µf) W max. (stateczniki elektroniczne, pojemnościowe, np. żarówki energo-oszczędne, max. 8 każda, C 176 µf) Napięcie zasilania: V/50 Hz (2.5 mm 2 max.) Kąt wykrywania: 360 z 180 kątem rozwarcia Zasięg: 20 m max, stycznie; stabilizacja temperatury + regulacja precyzji poprzez użycie zasłon System czujników: 11 poziomów wykrywania, 1416 stref włączania Ustawienie czasu: 5 sek. 15 min., + (ok. 2 sek.) Ustawienie czułości zmierzchowej: lux Światło stałe: selektywne (4h) Stopień ochrony: IP 54 Klasa odporności: II Zakres temperatur pracy: -20 do +50 C! Wskazówka: Opłacalna automatyzacja istniejących systemów świetlnych Cel: Automatyzacja istniejącego już oświetlenia parkingu podziemnego Istniejące warunki: Podziemny parking samochodowy: 35 x 50 m Wysokość: 2.8 m Rozwiązanie: IS 3360, 7 sztuk Informacje operacyjne: Przesuwane soczewki wykrywające dla precyzyjnego ustawiania zasięgu. Elektroniczne wyrównanie temperatury dla uzyskania równowagi. Wewnętrzne zasłony dla zmniejszenia kąta wykrywania. 10

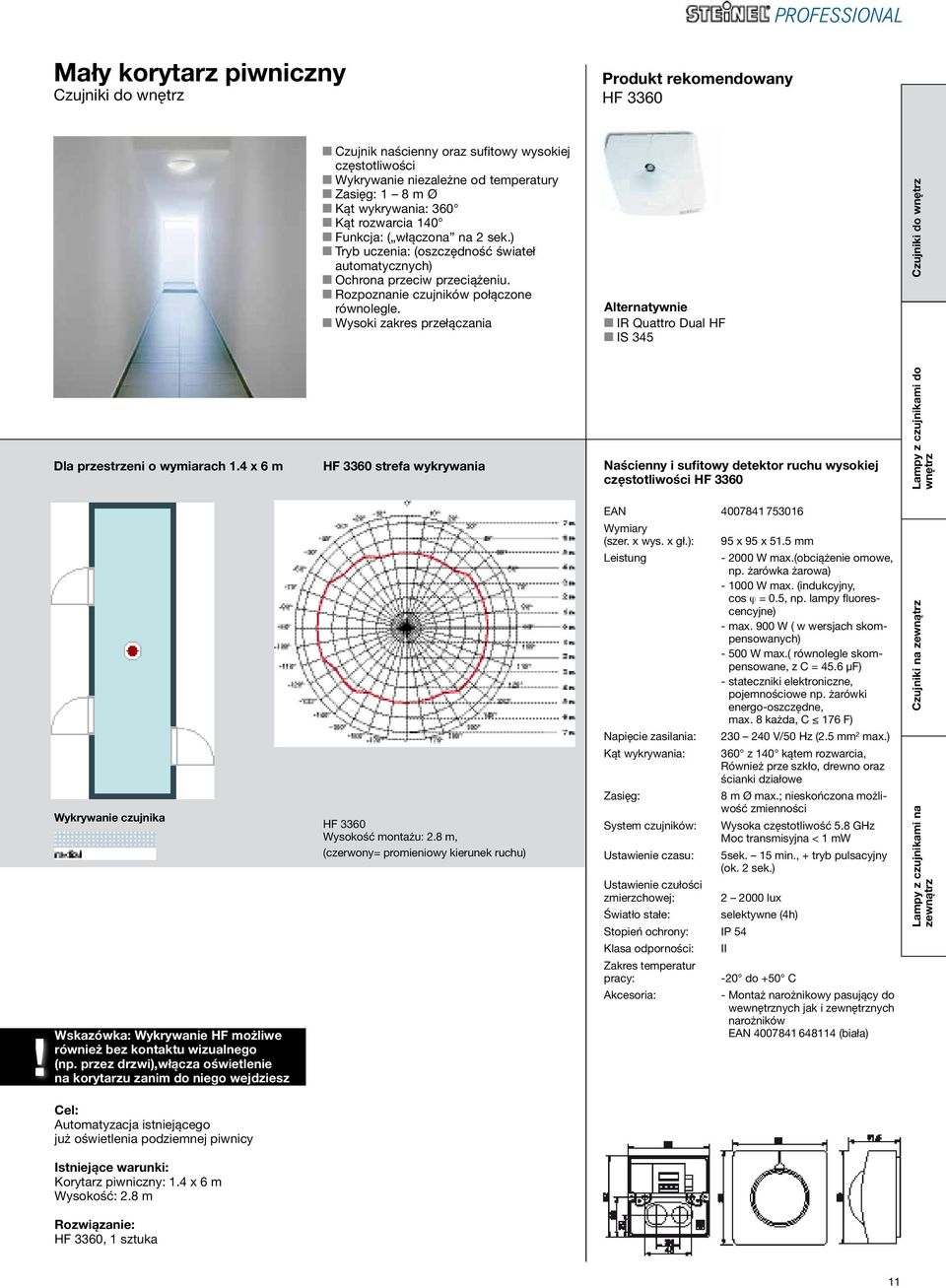

11 Mały korytarz piwniczny Produkt rekomendowany HF 3360 Czujnik naścienny oraz sufitowy wysokiej częstotliwości Wykrywanie niezależne od temperatury Zasięg: 1 8 m Ø Kąt wykrywania: 360 Kąt rozwarcia 140 Funkcja: ( włączona na 2 sek.) Tryb uczenia: (oszczędność świateł automatycznych) Ochrona przeciw przeciążeniu. Rozpoznanie czujników połączone równolegle. Wysoki zakres przełączania Alternatywnie IR Quattro Dual HF IS 345! Dla przestrzeni o wymiarach 1.4 x 6 m Wykrywanie czujnika Wskazówka: Wykrywanie HF możliwe również bez kontaktu wizualnego (np. przez drzwi),włącza oświetlenie na korytarzu zanim do niego wejdziesz HF 3360 strefa wykrywania HF 3360 Wysokość montażu: 2.8 m, (czerwony= promieniowy kierunek ruchu) Naścienny i sufitowy detektor ruchu wysokiej częstotliwości HF 3360 EAN Wymiary (szer. x wys. x gł.): 95 x 95 x 51.5 mm Leistung W max.(obciążenie omowe, np. żarówka żarowa) W max. (indukcyjny, cos ϕ = 0.5, np. lampy fluorescencyjne) - max. 900 W ( w wersjach skompensowanych) W max.( równolegle skompensowane, z C = 45.6 µf) - stateczniki elektroniczne, pojemnościowe np. żarówki energo-oszczędne, max. 8 każda, C 176 F) Napięcie zasilania: V/50 Hz (2.5 mm 2 max.) Kąt wykrywania: 360 z 140 kątem rozwarcia, Również prze szkło, drewno oraz ścianki działowe Zasięg: 8 m Ø max.; nieskończona możliwość zmienności System czujników: Wysoka częstotliwość 5.8 GHz Moc transmisyjna < 1 mw Ustawienie czasu: 5sek. 15 min., + tryb pulsacyjny (ok. 2 sek.) Ustawienie czułości zmierzchowej: lux Światło stałe: selektywne (4h) Stopień ochrony: IP 54 Klasa odporności: II Zakres temperatur pracy: -20 do +50 C Akcesoria: - Montaż narożnikowy pasujący do wewnętrznych jak i zewnętrznych narożników EAN (biała) Czujniki na zewnątrz Lampy z czujnikami do wnętrz Lampy z czujnikami na zewnątrz Cel: Automatyzacja istniejącego już oświetlenia podziemnej piwnicy Istniejące warunki: Korytarz piwniczny: 1.4 x 6 m Wysokość: 2.8 m Rozwiązanie: HF 3360, 1 sztuka 11

12 Klatka schodowa Produkt rekomendowany HF 3360 Czujnik naścienny oraz sufitowy wysokiej częstotliwości Wykrywanie niezależne od temperatury Perfekcyjne pokrycie przestrzeni wewnętrznych Zasięg: 1 8 m Ø Kąt wykrywania: 360 Kąt rozwarcia: 140 Funkcja: ( włączona na 2 sek.) Tryb uczenia: (oszczędność świateł automatycznych) Ochrona przeciw przeciążeniem Rozpoznanie czujników połączone równolegle. Wysoki zakres przełączania Alternatywa Czujka obecności Pro HF 360 HF 3600 Dla przestrzeni o wymiarach 2.5 x 5 m HF 3360 strefa wykrywania Naścienny i sufitowy detektor ruchu wysokiej częstotliwości HF 3360 EAN Wymiary (szer. x wys. x gł.): 95 x 95 x 51.5 mm Moc: W max. (obciążenie omowe, np. żarówka żarowa) W max. (indukcyjny, cos ϕ = 0.5, np. lampy fluorescencyjne) - max. 900 W ( w wersjach skompensowanych) W max. ( równolegle skompensowane, z C = 45.6 µf ) - stateczniki elektroniczne, pojemnościowe, np. żarówki energo-oszczędne, max. 8 każda, C 176 F)! Wykrywanie czujnika Wskazówka: Wykrywanie HF możliwe również bez kontaktu wizualnego. Schody zawsze pozostają oświetlone Cel: Automatyzacja istniejącego już oświetlenia podziemnej klatki schodowej. Istniejące warunki: Klatka schodowa: 2.5 x 5 m Wysokość: 2.8 m Rozwiązanie: HF 3360, 1 sztuka HF 3360 Wysokość montażu: 2.8 m (czerwony = promieniowy kierunek ruchu) Napięcie zasilania: Kąt wykrywania: Zasięg: System czujników: Ustawienie czasu: V/50 Hz (2.5 mm 2 max.) 360 z 140 kątem rozwarcia, Również prze szkło, drewno oraz ścianki działowe 8 m Ø max.; nieskończona możliwość ustawień Wysoka częstotliwość 5.8 GHz Moc transmisyjna < 1 mw 5sek. 15 min., + tryb pulsacyjny (ok. 2 sek.) Ustawienie czułości zmierzchowej: lux Światło stałe: selektywne (4h) Stopień ochrony: IP 54 Klasa odporności: : II Zakres temperatur pracy: -20 do +50 C Akcesoria: - Uchwyt narożnikowy pasujący do wewnętrznych jak i zewnętrznych narożników EAN (biała) 12

13 Długi korytarz biurowy Produkt rekomendowany Presence Control PRO Dual HF Dla przestrzeni o wymiarach 1.2 x 18 m Wykrywanie czujnika Dual HF Idealny czujnik korytarzowy wykorzystujący technologię wysokiej częstotliwości Bardzo długi zasięg. Niezawodne działanie na dystansach do 20 m Zasięg elektronicznie regulowany dla obu kierunków jednocześnie Wykrywanie niezależne od temperatury Idealny dla wykrywania ruchu promieniowego idącego w kierunku czujnika Idealnie nadaje się do korytarzy ze standardowymi wysokościami sufitu (hotele, hale, oraz korytarz przejściowy w domu, itp.) Czujnik obecności HF dla korytarzy Dual HF COM1 EAN Moc: zobacz str. 42/43 Wymiary (szer. x wys. x gł.): 120 x 120 x 76 mm Zastosowanie: Wnętrza Rekomendowana Wysokość montażu: 2.5 m 3.5, wysokości sufitu Kąt wykrywania: 360 z 140 kątem rozwarcia, Również prze szkło, drewno oraz ścianki działowe Zasięg: 10 x 3 m max. W każdym kierunku; Regulowany elektronicznie System czujników: Wysoka częstotliwość 5.8 GHz Moc transmisyjna < 1 mw Czujniki na zewnątrz Lampy z czujnikami do wnętrz Połączenia równoległe: Master/slave Master/master Dual HF Wysokość montażu: 2.8m, wewnętrzne położenie korytarza (czerwony= promieniowy kierunek ruchu) Ustawienie możliwości przyjaznych użytkownikowi: Ustawienie poziomu światła: Stopień ochrony: Klasa odporności: Zakres temperatur pracy: Obudowa: opcjonalna kontrola za pomocą pilota RC lux, /światło dzienne DIM lux IP 20 (IP 54 z AP Box) II 0 do +40 C Odporna na promienie UV, możliwość malowania Lampy z czujnikami na zewnątrz! Wskazówka: Dual HF dla promieniowego wykrywania do 20 m Cel: Automatyzacja istniejącego już oświetlenia korytarza biurowego COM1 AP tryb pulse: aktywacja regulatora czasowego oświetlenia klatki schodowej, itd.) jak również przełączników DIP Akcesoria: - obsługa sterowania pilotem RC3 EAN pilot sterowania użytkownika RC4 EAN adapter powierzchni montażowych Control PRO AP Box EAN Skrzynka przyłączeniowa dla sztucznych sufitów EAN adaptery sufitowe typu klamry UP Box EAN Istniejące warunki: Korytarz: 1.2 x 18 m Wysokość: 2.8 m Rozwiązanie: PC PRO Dual HF z Interface COM1 1 sztuka Informacje operacyjne: Za pomocą potencjometrów oraz zdalnych pilotów ( tryb IQ: automatyczna regulacja czasu włączania do sytuacji użycia; Vernetzung Strefa wykrywania może być rozszerzona poprzez połączenie detektorów w trybie master/master lub master/slave 13

14 Urządzenia sanitarne Produkt rekomendowany Presence Control PRO HF 360 System czujników wysokiej częstotliwości Ekstremalnie cienki Wykrywanie również bez kontaktu wizualnego Wykrywanie niezależne od temperatury zasięg jest elektronicznie regulowany i może być ograniczony po obu stronach Idealne dla toalet, przebieralni, klatek schodowych, itp. System charakteryzujący się bardzo dużą żywotnością Dostępne wszystkie opcje połączeń Alternatywnie HF 3600! Dla przestrzeni o wymiarach 3 x 5 m Wykrywanie czujnika Wskazówka: Wykrywanie poprzez lekką ściankę działową (drewno, szkło, ścianki działowe) Cel: Automatyzacja istniejącego już oświetlenia pomieszczenia sanitarnego Istniejące warunki: Pomieszczenie sanitarne z przedpokojem: 3 x 5 m Wysokość: 2.80 m Rozwiązanie: PC PRO HF 360 COM1, 2 sztuki 14 HF 360 strefa wykrywania COM1 AP HF 360 Wysokość montażu: 2.80 m (czerwony = promieniowy kierunek ruchu) Informacje operacyjne: za pomocą potencjometrów oraz zdalnych pilotów (tryb IQ: automatyczna regulacja czasu włączania w zależności od sytuacji; tryb pulse: aktywacja regulatora czasowego (półautomatyczne/w pełni oświetlenia klatki schodowej, itd.) jak również przełączników DIP Powiązanie: Strefa wykrywania może być rozszerzona poprzez połączenie detektorów w trybie master/master lub master/slave Czujnik obecności HF, HF 360 COM1 EAN Moc: zobacz str. 42/43 Wymiary (szer. x wys. x gł.): 120 x 120 x 56 mm Zastosowanie: Wnętrza Rekomendowana Wysokość montażu: 2.5 m 3.5m, wysokości sufitu Kąt wykrywania: 360 z 140 kątem rozwarcia Również przez szkło, drewno oraz ścianki działowe, 1 lub 2 kierunki wykrywania mogą być zamaskowane dla regulacji położenia pomieszczenia Zasięg: 8 m Ø max.; Elektronicznie ilość ustawień System czujników: Wysoka częstotliwość 5.8 GHz Moc transmisyjna < 1 mw Połączenia równoległe: Ustawienie możliwości przyjaznych użytkownikowi: Ustawienie poziomu światła: Stopień ochrony: Klasa odporności: Zakres temperatur pracy: Obudowa: Akcesoria: Master/slave Master/master opcjonalna kontrola za pomocą pilota RC lux, /światło dzienne DIM lux IP 20 (IP 54 z AP Box) II 0 do +40 C Odporna na promienie UV, możliwość malowania - obsługa sterowania pilotem RC3 EAN pilot sterowania użytkownika RC 4 EAN adapter powierzchni montażowych Control PRO AP Box EAN adaptery sufitowe typu klamry UP Box EAN

15 Otwarty plan biura Produkt rekomendowany Presence Control PRO IR Quattro HD Dla przestrzeni o wymiarach 13 x 10 m Bardzo wysoka rozdzielczość 4 cyfrowe piro czujniki 4800 stref przełączania dla maksymalnej jakości wykrywania Strefa obecności pokrywa całe 64 m 2 Mechaniczne ustawienia zasięgu Strefa solidnego wykrywania dla precyzyjnego planowania Precyzja, możliwość szybkiej instalacji oraz szybkiego ustawienia parametru. Możliwość sterowania z odległości strefa wykrywania IR Quattro HD Czujnik obecności IR Quattro HD COM1 EAN Moc: zobacz str. 42/43 Wymiary (szer. x wys. x gł.): 120 x 120 x 76 mm Kwadratowa strefa Wykrywania: Zastosowanie: Rekomendowana Wysokość montażu: Zasięg: - wykrywanie obecności 8 x 8 m max. (64 m 2 ) - promieniowo 8 x 8 m max. (64 m 2 ) - stycznie 20 x 20 m max. (400 m 2 ) Wnętrza 2.5 m 10 m wysokości sufitu Obecność do 3 m Regulowany mechanicznie Czujniki na zewnątrz Lampy z czujnikami do wnętrz System czujników: 13 poziomów wykrywania 4800 stref przełączania Połączenia równoległe: Master/slave Master/master Wykrywanie czujnika IR Quattro HD, Wysokość montażu: 2.80 m, (czerwony = promieniowy kierunek ruchu niebieski = styczny kierunek ruchu zielony = obecność) Ustawienie możliwości przyjaznych użytkownikowi: Ustawienie poziomu światła: Stopień ochrony: Klasa odporności: Zakres temperatur pracy: opcjonalna kontrola za pomocą pilota RC lux, /światło dzienne DIM lux IP 20 (IP 54 mzit AP Box) II 0 do +40 C Lampy z czujnikami na zewnątrz Obudowa: Odporna na promienie UV, możliwość malowania! Wskazówka: Strefa wykrywania niemal całościowo kwadratowa dla precyzyjnego planowania Cel: Automatyzacja istniejącego już oświetlenia Istniejące warunki: Biuro : 13 x 10 m Wysokość: 2.80 m COM1 AP Informacje operacyjne: za pomocą potencjometrów oraz zdalnych pilotów (tryb IQ: automatyczna regulacja czasu włączania w zależności od sytuacji; tryb pulse: aktywacja regulatora czasowego (półautomatyczne/ w pełni oświetlenia klatki schodowej, itd.) jak również przełączników DIP Akcesoria: - obsługa sterowania pilotem RC3 EAN pilot sterowania użytkownika RC4 EAN adapter powierzchni montażowych Control PRO AP Box EAN Skrzynka przyłączeniowa dla sztucznych sufitów EAN adaptery sufitowe typu klamry UP Box EAN Rozwiązanie: PC PRO IR Quattro HD z interfejsem DIM, 4 sztuki Powiązanie: Strefa wykrywania może być rozszerzona poprzez połączenie detektorów w trybie master/master lub master/slave 15

16 Pokój konferencyjny Produkt rekomendowany Presence Control PRO IR Quattro HD Bardzo wysoka rozdzielczość 4 cyfrowe piro czujniki 4800 stref przełączania dla max. jakości wykrywania Strefa obecności pokrywa całe 64 m 2 Mechaniczne ustawienia zasięgu strefa wykrywania dla precyzyjnego planowania Precyzja Możliwość szybkiej instalacji oraz szybkieg ustawienia parametru Możliwość sterowania z odległości! Dla przestrzeni o wymiarach 6 x 9 m Wykrywanie czujnika Wskazówka: Wykrywanie nawet najmniejszego ruchu, idealne dla pokoi konferencyjnych Cel: Automatyzacja istniejącego już oświetlenia pokoju konferencyjnego Istniejące warunki: Pokój konferencyjny: 6 x 9 m Wysokość: 2.80 m Rozwiązanie: PC PRO IR Quattro HD z interfejsem DIM, 1 sztuka 16 strefa wykrywania IR Quattro HD COM1 AP IR Quattro HD Wysokość montażu: 2.80 m, (czerwony = promieniowy kierunek ruchu niebieski = styczny kierunek ruchu zielony = obecność) Informacje operacyjne: Za pomocą potencjometrów oraz zdalnych pilotów (tryb IQ: automatyczna regulacja czasu włączania w zależności od sytuacji; tryb pulse: aktywacja regulatora czasowego oświetlenia klatki schodowej, itd.) jak również przełączników DIP Powiązanie: Strefa wykrywania może być rozszerzona poprzez połączenie detektorów w trybie master/master lub master/slave Czujnik obecności PIR IR Quattro HD COM1 EAN Moc: zobacz str. 42/43 Wymiary (szer. x wys. x gł.): Kwadratowa strefa Wykrywania: Zastosowanie: Rekomendowana Wysokość montażu: Zasięg: System czujników: 120 x 120 x 76 mm - wykrywanie obecności max. 8 x 8 m (64 m 2 ) - promieniowo max. 8 x 8 m (64 m 2 ) - tangential max. 20 x 20 m (400 m 2 ) Wnętrza 2.5 m 10 m, wysokości sufitu Obecność do 3 m Regulowany mechanicznie 13 Poziomów wykrywania, 4800 Stref przełączania Połączenia równoległe: Master/slave Master/master Ustawienie możliwości przyjaznych użytkownikowi: Ustawienie poziomu światła: Stopień ochrony: Klasa odporności: Zakres temperatur pracy: Obudowa: Akcesoria: Opcjonalna kontrola za pomocą pilota RC lux, /światło dzienne DIM lux IP 20 (IP 54 mit AP Box) II 0 do +40 C Odporna na promienie UV, możliwość malowania - Obsługa sterowania pilotem RC3 EAN Pilot sterowania użytkownika RC4 EAN adapter powierzchni montażowych Control PRO AP Box EAN Skrzynka przyłączeniowa dla sztucznych sufitów EAN adaptery sufitowe typu klamry UP Box EAN

17 Klasa szkolna Polecany produkt Presence Control PRO IR Quattro HD Dla przestrzeni o wymiarach 8 x 12 m Bardzo wysoka rozdzielczość 4 cyfrowe piro czujniki 4800 stref przełączania dla max. jakości wykrywania Strefa obecności pokrywa całe 64 m 2 Mechaniczne ustawienia zasięgu Strefa solidnego wykrywania dla precyzyjnego planowania Precyzja Możliwość szybkiej instalacji oraz szybkiego ustawienia parametru Możliwość sterowania z odległości strefa wykrywania IR Quattro HD Czujnik obecności PIR IR Quattro HD KNX EAN Moc: zobacz str. 42/43 Wymiary (szer. x wys. x gł.): Kwadratowa strefa Wykrywania: Zastosowanie: Rekomendowana Wysokość montażu: Zasięg: 120 x 120 x 76 mm - wykrywanie obecności max. 8 x 8 m (64 m 2 ) - promieniowo max. 8 x 8 m (64 m 2 ) - stycznie max. 20 x 20 m (400 m 2 ) Wnętrza 2.5 m 10 m, wysokości sufitu Obecność do 3 m Regulowany mechanicznie Czujniki na zewnątrz Lampy z czujnikami do wnętrz System czujników: 13 Poziomów wykrywania, 4800 Stref przełączania Połączenia równoległe: Master/slave Master/master Wykrywanie czujnika IR Quattro HD Wysokość montażu: 2.80 m (czerwony = promieniowy kierunek ruchu niebieski = styczny kierunek ruchu zielony = obecność) Ustawienie możliwości przyjaznych użytkownikowi: Ustawienie poziomu światła: Stopień ochrony: Klasa odporności: Zakres temperatur pracy: Opcjonalna kontrola za pomocą pilota RC lux, /światło dzienne DIM lux IP 20 (IP 54 z AP Box) II 0 do +40 C Lampy z czujnikami na zewnątrz Obudowa: Odporna na promienie UV, możliwość malowania! Wskazówka: Sterowany ręcznie lub poprzez pilota Cel: Automatyzacja istniejącego już oświetlenia pomieszczenia klasowego Istniejące warunki: Pomieszczenie klasowe: 8 x 12 m Wysokość: 2.8 m Rozwiązanie: PC PRO IR Quattro HD z interfejsem KNX, 2 sztuki COM1 AP Informacje operacyjne: za pomocą oprogramowania ETS, pilotów zdalnego sterowania oraz magistrali dla nie więcej niż 4 kanałów świetlnych (tryb IQ: automatycznaregulacja czasu włączania w zależności od sytuacji; podstawowe oświetlenie, kontrola stałego świecenia, automatyczny monitoring pokoju dla uaktywnienia (półautomatyczne/ w pełni HVAC w czasie korzystania z pokoju, itd.) Powiązanie: Strefa wykrywania może być rozszerzona poprzez połączenie detektorów w trybie master/master lub master/slave Akcesoria: - obsługa sterowania pilotem RC6 KNX EAN pilot sterowania użytkownika RC7 KNX EAN adapter powierzchni montażowych UP Box EAN adaptery sufitowe typu klamry Control PRO AP Box KNX EAN

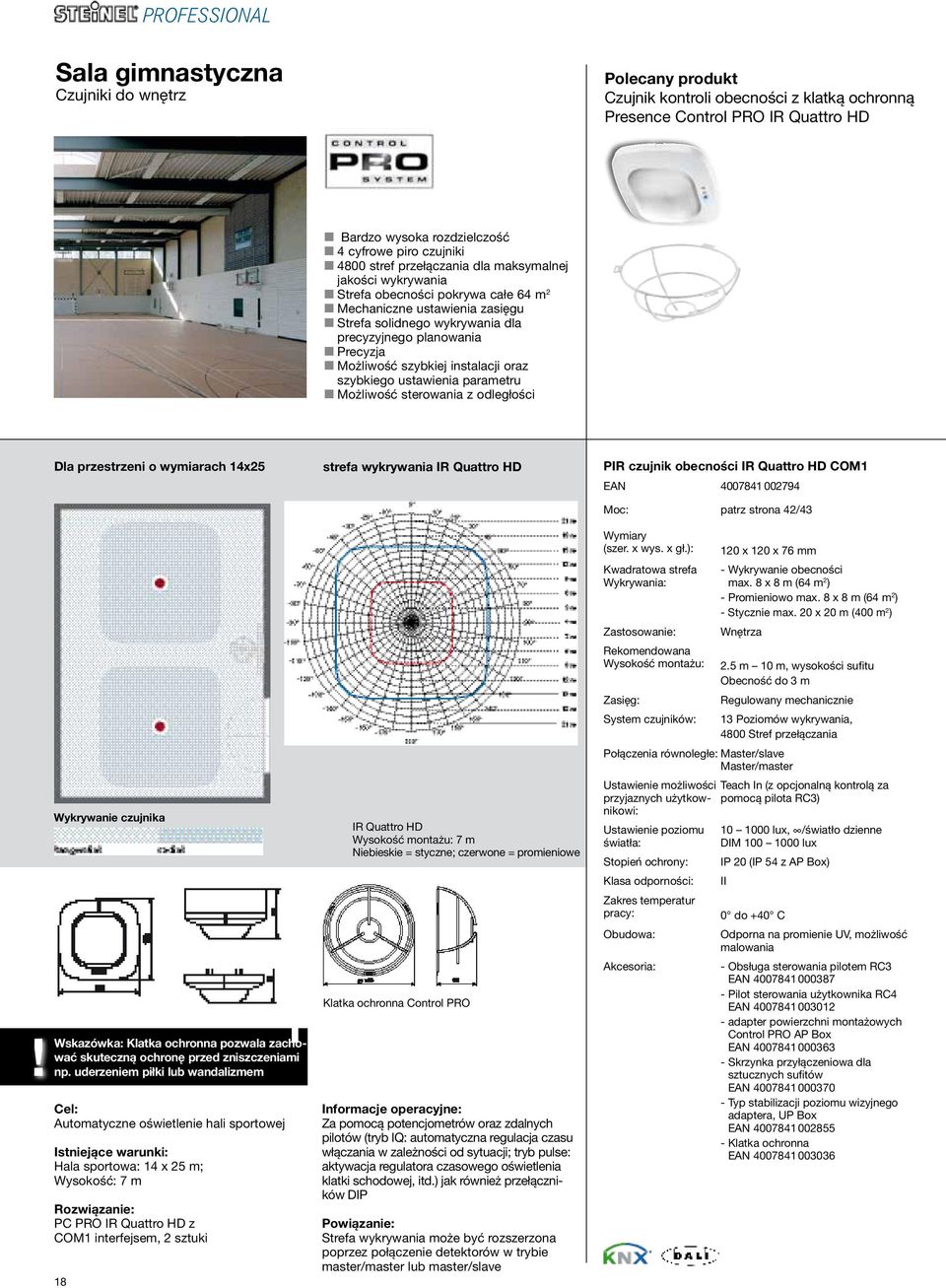

18 Sala gimnastyczna Polecany produkt Czujnik kontroli obecności z klatką ochronną Presence Control PRO IR Quattro HD Bardzo wysoka rozdzielczość 4 cyfrowe piro czujniki 4800 stref przełączania dla maksymalnej jakości wykrywania Strefa obecności pokrywa całe 64 m 2 Mechaniczne ustawienia zasięgu Strefa solidnego wykrywania dla precyzyjnego planowania Precyzja Możliwość szybkiej instalacji oraz szybkiego ustawienia parametru Możliwość sterowania z odległości! Dla przestrzeni o wymiarach 14x25 Wykrywanie czujnika Wskazówka: Klatka ochronna pozwala zachować skuteczną ochronę przed zniszczeniami np. uderzeniem piłki lub wandalizmem Cel: Automatyczne oświetlenie hali sportowej Istniejące warunki: Hala sportowa: 14 x 25 m; Wysokość: 7 m Rozwiązanie: PC PRO IR Quattro HD z COM1 interfejsem, 2 sztuki 18 strefa wykrywania IR Quattro HD IR Quattro HD Wysokość montażu: 7 m Niebieskie = styczne; czerwone = promieniowe Klatka ochronna Control PRO Informacje operacyjne: Za pomocą potencjometrów oraz zdalnych pilotów (tryb IQ: automatyczna regulacja czasu włączania w zależności od sytuacji; tryb pulse: aktywacja regulatora czasowego oświetlenia klatki schodowej, itd.) jak również przełączników DIP Powiązanie: Strefa wykrywania może być rozszerzona poprzez połączenie detektorów w trybie master/master lub master/slave PIR czujnik obecności IR Quattro HD COM1 EAN Moc: patrz strona 42/43 Wymiary (szer. x wys. x gł.): Kwadratowa strefa Wykrywania: Zastosowanie: Rekomendowana Wysokość montażu: Zasięg: System czujników: 120 x 120 x 76 mm - Wykrywanie obecności max. 8 x 8 m (64 m 2 ) - Promieniowo max. 8 x 8 m (64 m 2 ) - Stycznie max. 20 x 20 m (400 m 2 ) Wnętrza 2.5 m 10 m, wysokości sufitu Obecność do 3 m Regulowany mechanicznie 13 Poziomów wykrywania, 4800 Stref przełączania Połączenia równoległe: Master/slave Master/master Ustawienie możliwości przyjaznych użytkownikowi: Ustawienie poziomu światła: Stopień ochrony: Klasa odporności: Zakres temperatur pracy: Obudowa: Akcesoria: Teach In (z opcjonalną kontrolą za pomocą pilota RC3) lux, /światło dzienne DIM lux IP 20 (IP 54 z AP Box) II 0 do +40 C Odporna na promienie UV, możliwość malowania - Obsługa sterowania pilotem RC3 EAN Pilot sterowania użytkownika RC4 EAN adapter powierzchni montażowych Control PRO AP Box EAN Skrzynka przyłączeniowa dla sztucznych sufitów EAN Typ stabilizacji poziomu wizyjnego adaptera, UP Box EAN klatka ochronna EAN

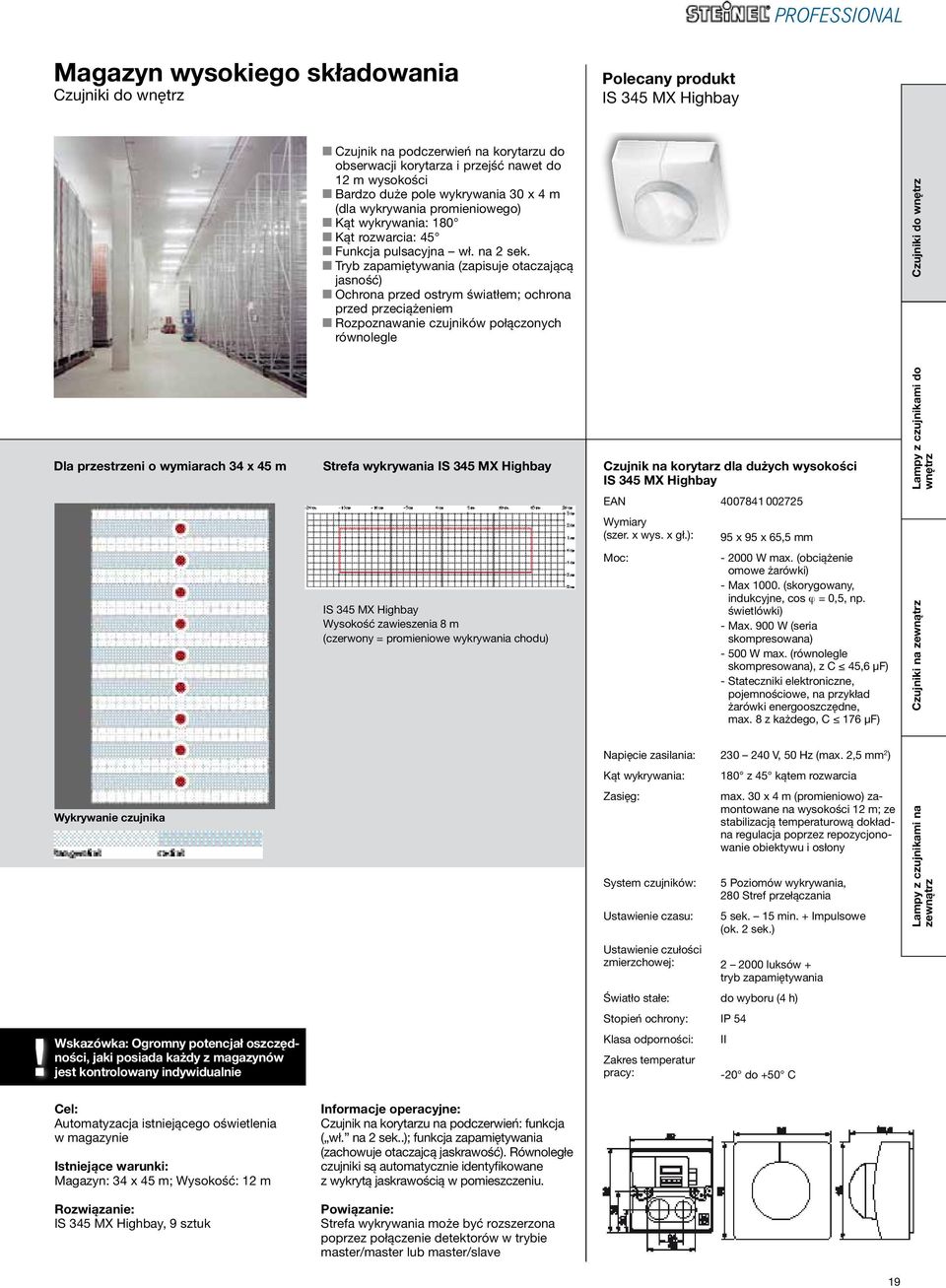

19 Magazyn wysokiego składowania Polecany produkt IS 345 MX Highbay Czujnik na podczerwień na korytarzu do obserwacji korytarza i przejść nawet do 12 m wysokości Bardzo duże pole wykrywania 30 x 4 m (dla wykrywania promieniowego) Kąt wykrywania: 180 Kąt rozwarcia: 45 Funkcja pulsacyjna wł. na 2 sek. Tryb zapamiętywania (zapisuje otaczającą jasność) Ochrona przed ostrym światłem; ochrona przed przeciążeniem Rozpoznawanie czujników połączonych równolegle Dla przestrzeni o wymiarach 34 x 45 m Strefa wykrywania IS 345 MX Highbay IS 345 MX Highbay Wysokość zawieszenia 8 m (czerwony = promieniowe wykrywania chodu) Czujnik na korytarz dla dużych wysokości IS 345 MX Highbay EAN Wymiary (szer. x wys. x gł.): Moc: 95 x 95 x 65,5 mm W max. (obciążenie omowe żarówki) - Max (skorygowany, indukcyjne, cos ϕ = 0,5, np. świetlówki) - Max. 900 W (seria skompresowana) W max. (równolegle skompresowana), z C 45,6 µf) - Stateczniki elektroniczne, pojemnościowe, na przykład żarówki energooszczędne, max. 8 z każdego, C 176 µf) Czujniki na zewnątrz Lampy z czujnikami do wnętrz Napięcie zasilania: V, 50 Hz (max. 2,5 mm 2 ) Kąt wykrywania: 180 z 45 kątem rozwarcia Wykrywanie czujnika Zasięg: System czujników: Ustawienie czasu: max. 30 x 4 m (promieniowo) zamontowane na wysokości 12 m; ze stabilizacją temperaturową dokładna regulacja poprzez repozycjonowanie obiektywu i osłony 5 Poziomów wykrywania, 280 Stref przełączania 5 sek. 15 min. + Impulsowe (ok. 2 sek.) Lampy z czujnikami na zewnątrz Ustawienie czułości zmierzchowej: luksów + tryb zapamiętywania Światło stałe: do wyboru (4 h)! Wskazówka: Ogromny potencjał oszczędności, jaki posiada każdy z magazynów jest kontrolowany indywidualnie Stopień ochrony: IP 54 Klasa odporności: Zakres temperatur pracy: II -20 do +50 C Cel: Automatyzacja istniejącego oświetlenia w magazynie Istniejące warunki: Magazyn: 34 x 45 m; Wysokość: 12 m Informacje operacyjne: Czujnik na korytarzu na podczerwień: funkcja ( wł. na 2 sek..); funkcja zapamiętywania (zachowuje otaczajcą jaskrawość). Równoległe czujniki są automatycznie identyfikowane z wykrytą jaskrawością w pomieszczeniu. Rozwiązanie: IS 345 MX Highbay, 9 sztuk Powiązanie: Strefa wykrywania może być rozszerzona poprzez połączenie detektorów w trybie master/master lub master/slave 19

20 Wielopoziomowy parking podziemny Lampy z czujnikami HF do wnętrz Polecany produkt RS PRO 5100 Zintegrowany czujnik HF Poszczególne lampy mogą być połączone (sensor/sensor lub sensor/slave) Ochrona przeciw przeciążeniom Łatwo kontrolowany z pilota Alternativ RS PRO 5000 RS PRO 5200 RS PRO 5002 (zintegrowane podstawowe oświetlenie LED) Dla przestrzeni o wymiarach 42.5 x 64.6 m RS PRO 5100 strefa wykrywania czujnika Wykrywanie czujnika RS PRO 5100 Wysokość montażu: 2.2 m (czerwony = promieniowy kierunek chodu)! Wskazówka! Włącza się szybko powodując niskie zużycie. Zintegrowany system czujników. Cel: Oświetlenie wielopoziomowego parkingu, w tym przejścia DIN EN , 75 lux Istniejące warunki: Podziemny parking: 42.5 x m Wysokość: 2.20 m Rozwiązanie: RS PRO 5100 Sensor, 49 każdy poziom Moc: Całkowity strumień światła dla wszystkich lamp: lm Całkowita moc wyjścia: 2744 W Całkowita moc na powierzchni ( m²): 1.41 W/m² (1.31 W/m² / 100 lx) Przeciętna intensywność światła: 108 lux Poziom odzwierciedlenia: Ściana: 66 % Sufit: 70 % Podłoga: 66 % 20
