1 Karta charakterystyki online TiM TiM5xx

2 TiM TiM5xx A B C D E F H I J K L M N O P Q R S T Szczegółowe dane techniczne Cechy Informacje do zamówienia Typ Nr artykułu TiM Więcej wersji urządzeń i akcesoriów Obszar zastosowań Outdoor Źródło światła Podczerwień (850 nm) Klasa lasera 1 (IEC :14, EN :14) Kąt otwarcia 270 Częstotliwość skanowania 15 Hz Rozdzielczość kątowa 0,33 Zakres pracy 0,05 m m Zasięg przy % remisji 8 m Wydajność Czas odpowiedzi Typ. 67 ms Wykrywane kształty obiektów Niemal dowolny Błąd systematyczny ± 60 mm 1) Błąd statystyczny mm 1) Zintegrowana aplikacja Wyprowadzanie danych pomiarowych 1) Dane techniczne, takie jak błędy pomiarowe i zasięg, mogą być zagwarantowane tylko przy maksymalnym zasięgu m. Interfejsy Ethernet, TCP/IP USB Uwaga Micro USB Funkcja AUX, Parametryzacja Wejścia przełączające 0 Wyjścia przełączające 1 (PNP, SYNC / Device Ready ) Wskazania optyczne 2 LEDs (ON, Device Ready ) Mechanika/elektryka Przyłącze elektryczne 1 x przyłącze Ethernet, 4-pinowe gniazdo M12 2 ROZWIĄZANIA POMIAROWE I DETEKCYJNE SICK Karta charakterystyki online :53:48 Informacje mogą ulec zmianie bez powiadomienia

3 TiM TiM5xx Napięcie robocze Pobór mocy 1 x przyłącze Power/wyjście synchronizacji, 5-pinowy wtyk M12 1 x Gniazdo Micro USB, typ B 9 V DC V DC Typ. 4 W Kolor obudowy Szary (RAL 7032) Stopień ochrony Klasa ochrony III (IEC 61140:16-1) Masa Wymiary (dł. x szer. x wys.) Dane dotyczące otoczenia IP67 (IEC 60529:1989+AMD1:1999+AMD2:13) 250 g, bez przewodów podłączeniowych 60 mm x 60 mm x 86 mm Remisja obiektu 4 %... > % (Odbłyśniki) Kompatybilność elektromagnetyczna (EMC) IEC :06+AMD1: / IEC :05 Odporność na drgania IEC :07 Odporność na wstrząsy IEC :08 Temperatura otoczenia pracy 25 C C Temperatura składowania 40 C C Odporność na światło zewnętrzne lx Ogólne wskazówki Wskazówka dotycząca stosowania Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. Klasyfikacje ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ETIM 5.0 EC ETIM 6.0 EC UNSPSC :53:48 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ROZWIĄZANIA POMIAROWE I DETEKCYJNE SICK 3

4 TiM TiM5xx A B C D E F H I J K L M N O P Q R S T Rysunek wymiarowy (Wymiary w mm) (1.76) (0.66) (3.38) 7 0 [Ø 4.3 (0.17)] 33 (1.3) (2.46) [ (0.96)] 8 (1.07) (0.31) (2.01) 0.7 (0.03) 60 (2.) [68.8 (2.71)] [76.25 (3.00)] à 6 ß á â (3.98) (0.68) ã ä Mounting set 1 61 (2.40) 2 x (1.84) (2.93) 51 (2.01) x element mocujący ze śrubą M3 x 4 mm (w zakresie dostawy) 2 Gwint mocujący M3, głębokość 2,8 mm (gwint nieprzelotowy) 3 Osłona elementu optycznego 4 Obszar odbioru (wlot światła) 5 Obszar nadawania (wylot światła) 6 Przycisk (brak funkcji) 7 Czerwona i zielona dioda LED (sygnalizacje stanu) 8 Obrotowy moduł wtykowy 9 Gniazdo Micro USB, typ B Przyłącze Power/wyjście synchronizacji, 5-pinowy wtyk M12 11 Oznaczenie położenia poziomu wylotu światła 12 Przyłącze Ethernet, 4-pinowe gniazdo M12 13 Strefa, w której nie może znajdować się powierzchnia odbijająca światło, jeśli urządzenie jest zamontowane 14 Oznaczenie ułatwiające ustawienie (oś 90 ) 15 Kąt otwarcia 270 (obszar widzenia) 4 ROZWIĄZANIA POMIAROWE I DETEKCYJNE SICK Karta charakterystyki online :53: (0.96) Informacje mogą ulec zmianie bez powiadomienia

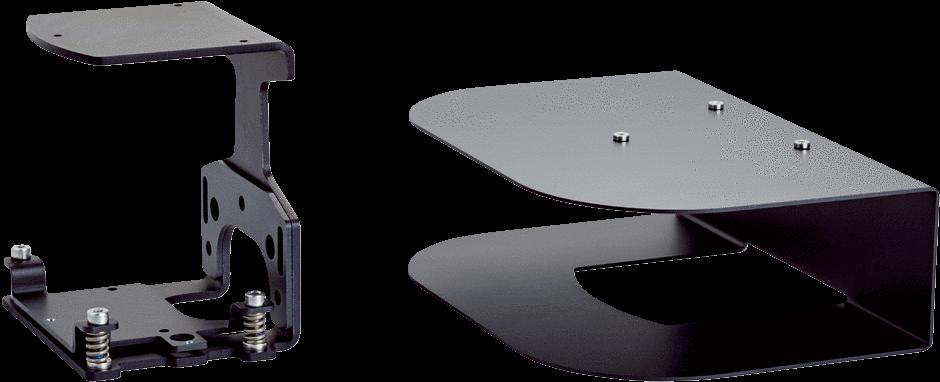

5 TiM TiM5xx Wykres obszaru roboczego Scanning range in m (feet) Scanning range max. 25 m (82.02 feet) Scanning range typical 8 m (26.25 feet) for objects up to % remission 0 Scanning range in m (feet) Zalecane akcesoria Więcej wersji urządzeń i akcesoriów Krótki opis Typ Nr artykułu Uchwyty montażowe i płytki mocujące Zestaw mocujący z daszkiem przeciwsłonecznym/osłoną chroniącą przed wpływem czynników atmosferycznych Zestaw mocujący :53:48 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ROZWIĄZANIA POMIAROWE I DETEKCYJNE SICK 5
