Jednokanałowy Czujnik Obecności

Transkrypt

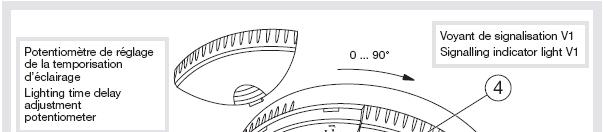

1 J Jednokanałowy Czujnik Obecności Opis produktu/ Użytkowanie Czujnik EE810 jest jednokanałowym urządzeniem wykrywającym obecność, zaprojektowanym do detekcji ruchów o niskiej amplitudzie (np.: osoba siedząca przy biurku). Detekcja za pomocą dwóch czujników piroelektrycznych umiejscowiony pod soczewkami detekcyjnymi (5). Czujnik (6) mierzy ciągle wartość natężenia oświetlenia w pomieszczeniu i porównuje z zadaną wartością potencjometr (2). Podstawa czujnika może być obracana o 90, w ten sposób można regulować obszar detekcji odpowiednio do konfiguracji pomieszczeń. Kontrola wyjścia oświetleniowego : Wyjście oświetlenia S1 jest załączone tak długo jak poziom natężenia oświetlenia jest niższy niż poziom ustawiony na potencjometrze (2) oraz wykryta jest obecność w obszarze detekcji czujnika. Po detekcji, światło pozostaje załączone na okres czasu ustawiony potencjometrem (1), lub wyjście będzie automatycznie wyłączane tak długo jak poziom natężenia światła w pomieszczeniu będzie wystarczająco wysoki. Czas opóźnienia wyłączenia (1) zerowany każdorazowo po detekcji obecności/ruchu. Wyjście S2 Użycie tego wyjścia w trybie impulsowym, pozwala czujnikowi EE810 kontrolować zewnętrzne urządzenie ( np.: przekaźnik czasowy). Dla tej funkcji, potencjometr (1) musi być ustawiony w pozycję. Ustawienia progu jasności przez potencjometr (2) jest poza kontrolą. W tym trybie wyjście oświetleniowe jest niekontrolowane. Współpraca kilku detektorów: Wyjście S2 Detektor EE810 może współpracować z dwu-kanałowym detektorem EE811 lub detektorem EE812 w wyjściem 1/10V, rozszerzając w ten sposób obszar detekcji (wyjście S2). Aby użyć tego trybu należy ustawić potencjometr (2) w pozycji ON a potencjometr (1) w pozycji. W tym trybie wyjście oświetlenia nie jest kontrolowane. Tryb testowy: W tym trybie istnieje możliwość sprawdzenia/regulacji obszaru detekcji. Aby wybrać ten tryb należy ustawić potencjometr (1) w pozycji test. Wskaźnik V1 (4) będzie świecił przez 1 sekundę po wykryciu obecności i jeżeli poziom natężenia oświetlenia jest niższy niż ustawiony próg zadziałania. W tym trybie wyjście oświetlenia S1 jest poza kontrolą, ustawienia czasowe będą ignorowane. Tryby pracy: Ustawienia poszczególnych trybów pracy przez regulację potencjometrami: Wysterowanie wyjścia oświetleniowego S1 Wysterowanie wyjścia czasowego S2 Współpraca kilku detektorów poprzez wyjście S2 Tryb Test

2 Ustawienia poziomów oświetlenia Pozycja Wartość w Lx Typ pomieszczenia potencjometru Korytarz Korytarz, WC Praca przy monitorze Biura Laboratoria, sale lekcyjne ON pomiar poziomu oświetlenia nieaktywny Tryb automatyczny = 400 Lx. Montaż : Załączanie / wyłączanie uaktywniają osoby w obszarze detekcji czujnika. W przypadkach szczególnych uwzględnić należy także ewentualne, niepożądane załączenia spowodowane wpływami obcymi. Możliwe źródła zakłóceń powinny zostać wyeliminowane w trakcie projektowania, ewentualnie przed montażem : Ograniczona widzialność czujnika : ścianki działowe, rośliny lub regały itp. mogą ograniczać obszar detekcji. Ruchy symulowane czujniki obecności interpretują szybkie zmiany temperatury w swoim otoczeniu jako ruch. Przykładowo zmiany temperatury na skutek wyłączenia i załączenia nawiewów ogrzewania, wentylatorów itp. wtedy, gdy strumienie powietrza skierowane są bezpośrednio na soczewkę lub na obiekt w bliskim obszarze detekcji czujnika. zakłócenia nie wywołują obiekty, które wolno się nagrzewają. Obiekty takie nie wpływają na działanie czujnika, konieczne jest jednak zachowanie odległość przynajmniej powyżej 0,5 metra od przewodów grzewczych i radiatorów. lampy załączane i wyłączane w bliskim obszarze detekcji ( żarówki, lamy halogenowe w odległości mniejszej niż 1 metr ) symulują ruch. obiekty ruchome ludzie, roboty, drgające plakaty itp. symulują sygnały ruchu. Opis detektora: Potencjometr (1) - regulacja czasu opóźnienia wyłączenia Dioda sygnalizacyjna V1 Potencjometr ustawienia poziomu oświetlenia Soczewki detekcyjne Czujnik pomiaru poziomu natężenia oświetlenia

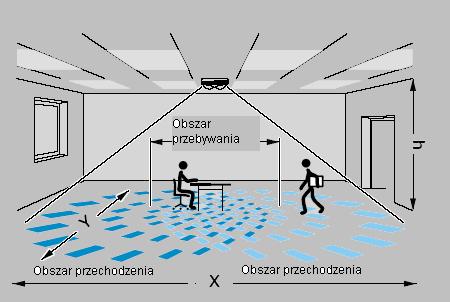

3 Obszary detekcji Dane techniczne : Nr. zamówieniowy EE810 Typ Czujnik obecności Napięcie robocze 230V~+10% / -15% / 50 Hz Nastawy : wartość Lx wyjścia 1 czas załączenia wyjścia 1 potencjometr : Auto ( 400 Lx ), 5 do 1200 Lx, OFF potencjometr : 1-30 minut, impuls testowy ( EE810 ) Moc załączeniowa : wyjście 1 ( oświetlenie ) 16 A AC1 ( żarówki, lampy halogenowe : 1500 W ) lampy jarzeniowe EVG : 580 W lampy jarzeniowe skompensowane równolegle : 290W / 32µF Rekomendowana wysokość zawieszenia 2,5 3,5 m LED OFF : Auto, ON : ruch / test Pobór mocy : 1,2 W Stopień szczelności IP IP41 Klasa izolacji II IK: IK 03 Przyłącze : Zaciski klatkowe : 1 do 4 mm2 Temperatura otoczenia temperatura magazynowania : -10 C do + 60 C temperatura robocza : 0 C do +45 C Typ obciążenia Oświetlenie żarowe Oświetlenie halogenowe Oświetlenie halogenowe (12 lub 24V) zasilanie przez transformator ferromagnetyczny lub elektroniczny Lampy jarzeniowe EVG Lampy jarzeniowe skompensowane równolegle

4 Dodatek: Instrukcja podłączanie dla czujnika obecności 360 Moduł zasilający: Wymagania instalacyjne Wymagania dla optymalnej detekcji: -Rekomendowana wysokość, liczona od podłoża, zamontowania detektora : 2,5m 3,5m -W biurach detektor musi być instalowany nad miejscem pracy. -W ciągach komunikacyjnych (korytarz, hol,...) detektor musi być instalowany wzdłuż pomieszczenia -W przypadku współpracy kilku detektorów obszary detekcji powinny zachodzić na siebie -montować z dala od zakłóceń środowiskowych (źródeł ciepła, przedziałów, roślin doniczkowych, wentylacji) Zasilanie: Moduł zasilający może być instalowany na kilka sposobów: - montaż podtynkowy: puszka podtynkowa 60mm, rekomendowana głębokość 50mm - montaż natynkowy: z akcesoriami montażowymi EE813 Podłączanie zgodnie z schematami pokazanymi poniżej. Montaż panelu detekcyjnego z modułem zasilającym zapewniony jest poprzez cztery szpilki. Nieprawidłowe działanie: Wadliwe załączanie oświetlenia: Sprawdzić czy detektor nie jest ustawiony blisko źródła ciepła lub źródła światła, lub nie jest umieszczony nad kanałem wentylacyjnym. Zasięg detektora jest zbyt mały: Sprawdzić czy urządzenie zostało zamontowane na odpowiedniej wysokości i czy jego lokalizacja jest optymalna. Podczas podłączanie kilku detektorów do pracy równoległej upewnić się czy są one zasilane z tej samej fazy jest to wymagane do prawidłowej współpracy kilku detektorów. Przyciski odwracające stan wyjścia (dla EE 811/EE 812) muszą być również połączone do tej samej fazy.

5 Podłączanie Montaż natynkowy Montaż podtynkowy Puszka podtynkowa Sufit Moduł zasilający Puszka natynkowa Łapki rozporowe Śruba 3mm Płytka metalowa Zaciski Głowica detektycjna
