Blachy trapezowe nośne

Wielkość: px
Rozpocząć pokaz od strony:

Download "Blachy trapezowe nośne"

Transkrypt

1 Blachy trapezowe nośne Tabele obciążeń T T T T Blachy trapezowe charakteryzują się wysoką jakością, trwałością oraz różnorodnym kształtem. Technologia produkcji oraz najwyższej jakości materiał wsadowy zapewniają wysoką nośność i sztywność profili, pozwalając na zwiększenie rozpiętości podpór, dzięki czemu znajdują one szerokie zastosowanie nie tylko jako pokrycie dachów i elewacji, ale również jako konstrukcyjne profile nośne dla wielu typów budynków. Zastosowanie hale produkcyjne hale magazynowe hale sportowe obiekty handlowe obiekty wystawiennicze obiekty inwentarskie budynki biurowe budynki administracyjne domki jednorodzinne budownictwo wielorodzinne Ruukki jest ekspertem w dziedzinie metali, na którym zawsze możesz polegać, kiedy potrzebujesz zastosować materiały, komponenty, systemy lub kompletne rozwiązania oparte na metalach. Ciągle rozwijamy nasze działania i ofertę produktów, aby być bliżej Twoich potrzeb. CP P/

2 Spis treści T Pozytyw Wąska fala przy podporze... 3 T Perforowana Pozytyw Wąska fala przy podporze... 4 T Pozytyw Wąska fala przy podporze... 5 T Perforowana Pozytyw Wąska fala przy podporze MT Pozytyw Wąska fala przy podporze T Perforowana Pozytyw Wąska fala przy podporze... 8 T Pozytyw Wąska fala przy podporze T Perforowana Pozytyw Wąska fala przy podporze

3 T Pozytyw Wąska fala przy podporze Szerokość całkowita Szerokość krycia ~ kolor p. nominalna blachy rdzenia Ciężar Wytrzymałość na rozciąganie Granica plastyczności A t nom t core g f y f u Zn SP 15 B mm mm kg/m 2 MPa MPa g/m² µm 1. 0,69 7,04 320,0 390, ,90 0,89 9,05 320,0 390, Cynk Powłoka Obliczenia wykonano wg EN Obciążenie obliczeniowe porównać z wartościami w tablicach (1.SGN W stanie granicznym użytkowania przyjęto wartości charakterystyczne (g f =1,0 W obliczeniach uwzględniono ciężar blachy (g f =1,35 Obciążenie ciągłe równomierne w [kn/m 2 ]. 1.Stan graniczny nośności (SGN; Q 2.Stan graniczny użytkowania. Strzałka ugięcia f = /150 (SGU; Q ch 3.Stan graniczny użytkowania. Strzałka ugięcia f = /200 (SGU; Q ch 4.Stan graniczny użytkowania. Strzałka ugięcia f = /300 (SGU; Q ch Schemat 1 przęsłowy 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 1. SGN 21,43 17,13 13,49 9,89 7,56 5,95 4,80 3,96 3,31 2,81 2,41 2,09 1,83 1,61 1,43 1,27 1,14 1,02 0,93 0,85 0,77 2. /150 41,11 21,01 12,13 7,61 5,08 3,54 2,57 1,91 1,45 1,13 0,89 0,71 0,57 0,46 0,38 0,31 0,26 0,22 0,18 0,15 0,12 3. /200 30,81 15,75 9,08 5,69 3,79 2,64 1,91 1,42 1,07 0,83 0,65 0,52 0,41 0,34 0,27 0,22 0,18 0,14 0,11 0,09 0,07 4. /300 20,52 10,47 6,03 3,77 2,50 1,74 0,92 0,68 0,52 0,41 0,32 0,25 0,20 0,16 0,12 0,10 0,07 0,05 0,04 0,03 1. SGN 34,59 25,58 17,73 13,00 9,92 7,82 6,32 5,20 4,35 3,70 3,17 2,75 2,41 2,12 1,88 1,67 1,51 1,36 1,22 1,11 1,01 0,90 2. /150 53,06 27,13 15,67 9,83 6,56 4,58 3,31 2,47 1,87 1,46 1,15 0,92 0,74 0,60 0,50 0,41 0,33 0,28 0,23 0,19 0,16 3. /200 39,78 20,32 11,73 7,35 4,89 3,41 2,46 1,83 1,38 1,07 0,84 0,66 0,53 0,43 0,35 0,29 0,22 0,18 0,15 0,12 0,10 4. /300 26,49 13,52 7,78 4,87 3,23 2,24 1,61 1,19 0,89 0,68 0,52 0,41 0,32 0,25 0,20 0,16 0,12 0,09 0,07 0,05 0,04 3

4 Schemat 2 przęsłowy 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 1. SGN 19,23 13,67 10,24 7,97 6,38 5,22 4,35 3,68 3,15 2,73 2,39 2,10 1,87 1,66 1,49 1,34 1,21 1,10 0,98 0,89 0,82 2. /150 99,33 50,81 29,38 18,46 12,34 8,65 6,28 4,70 3,61 2,83 2,24 1,82 1,48 1,22 1,02 0,86 0,72 0,61 0,53 0,45 0,39 3. /200 74,52 38,10 22,02 13,83 9,25 6,47 4,70 3,51 2,69 2,10 1,67 1,34 1,09 0,90 0,62 0,53 0,45 0,38 0,33 0,27 4. /300 49,63 25,37 14,65 9,20 6,14 4,29 3,11 2,33 1,78 1,38 1,09 0,87 0,57 0,47 0,40 0,33 0,27 0,23 0,20 0,17 1. SGN 28,17 19,72 14,60 1 8,94 7,27 6,03 5,07 4,33 3,73 3,25 2,85 2,52 2,23 1,97 1,75 1,58 1,42 1,27 1,16 1,05 0,90 2. / ,30 65,60 37,94 23,85 15,95 11,17 8,12 6,08 4,66 3,64 2,90 2,34 1,91 1,58 1,31 1,11 0,94 0,68 0,59 0,51 3. /200 96,22 49,20 28,42 17,86 11,94 8,36 6,07 4,53 3,47 2,71 2,15 1,73 1,41 1,16 0,97 0,81 0,68 0,57 0,49 0,41 0,35 4. /300 64,07 32,76 18,91 11,88 7,93 5,54 4,01 2,99 2,29 1,78 1,41 1,13 0,91 0,61 0,50 0,42 0,35 0,29 0,25 0,21 Schemat 3 przęsłowy 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 1. SGN 22,91 16,37 12,32 9,62 7,73 6,34 5,30 4,50 3,86 3,35 2,93 2,59 2,30 2,06 1,85 1,67 1,51 1,38 1,26 1,14 1,04 2. /150 78,74 40,30 23,32 14,66 9,80 6,85 4,98 3,72 2,85 2,23 1,77 1,43 1,16 0,96 0,79 0,67 0,56 0,47 0,40 0,34 0,29 3. /200 59,04 30,22 17,47 10,98 7,33 5,13 3,72 2,78 2,12 1,66 1,31 1,05 0,85 0,58 0,49 0,40 0,34 0,28 0,24 0,20 4. /300 39,33 20,12 11,62 7,29 4,86 3,39 2,45 1,82 1,40 1,08 0,85 0,68 0,54 0,44 0,36 0,30 0,24 0,20 0,17 0,14 0,12 1. SGN 33,75 23,76 17,67 13,67 1 8,88 7,38 6,22 5,32 4,60 4,01 3,53 3,13 2,79 2,50 2,23 1,99 1,80 1,63 1,48 1,35 0,90 2. / ,70 52,05 30,10 18,93 12,65 8,86 6,43 4,81 3,68 2,88 2,29 1,84 1,50 1,24 1,03 0,86 0,72 0,61 0,53 0,44 0,39 3. /200 76,22 39,03 22,54 14,18 9,47 6,62 4,80 3,58 2,74 2,13 1,69 1,36 1,11 0,91 0,62 0,52 0,44 0,37 0,31 0,26 4. /300 50,77 25,97 15,00 9,42 6,28 4,38 3,17 2,36 1,80 1,39 1,10 0,87 0,57 0,47 0,39 0,32 0,26 0,21 0,18 0,15 4

5 T Perforowana Pozytyw Wąska fala przy podporze. Szerokość całkowita Szerokość krycia ~ kolor p. nominalna blachy rdzenia Ciężar Wytrzymałość na rozciąganie Granica plastyczności A t nom t core g f y f u Zn SP 15 B mm mm kg/m 2 MPa MPa g/m² µm 1. 0,69 7,04 320,0 390, ,90 0,89 9,05 320,0 390, Cynk Powłoka Obliczenia wykonano wg EN Obciążenie obliczeniowe porównać z wartościami w tablicach (1.SGN W stanie granicznym użytkowania przyjęto wartości charakterystyczne (g f =1,0 W obliczeniach uwzględniono ciężar blachy (g f =1,35 Obciążenie ciągłe równomierne w [kn/m 2 ]. 1.Stan graniczny nośności (SGN; Q 2.Stan graniczny użytkowania. Strzałka ugięcia f = /150 (SGU; Q ch 3.Stan graniczny użytkowania. Strzałka ugięcia f = /200 (SGU; Q ch 4.Stan graniczny użytkowania. Strzałka ugięcia f = /300 (SGU; Q ch Schemat 1 przęsłowy 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 1. SGN 16,21 12,95 10,78 9,23 7,32 5,77 4,66 3,84 3,21 2,72 2,34 2,02 1,77 1,56 1,38 1,23 1,09 0,99 0,90 0,82 0,74 2. /150 40,00 20,44 11,81 7,41 4,94 3,45 2,49 1,86 1,41 1,10 0,86 0,68 0,55 0,45 0,37 0,30 0,26 0,21 0,18 0,14 0,12 3. /200 30,00 15,32 8,84 5,54 3,68 2,57 1,86 1,38 1,05 0,63 0,50 0,40 0,32 0,26 0,21 0,17 0,14 0,11 0,09 0,07 4. /300 19,98 10,19 5,87 3,67 2,44 1,69 1,21 0,90 0,67 0,51 0,40 0,31 0,24 0,19 0,15 0,12 0,09 0,07 0,05 0,04 0,02 1. SGN 26,21 20,96 17,13 12,56 9,59 7,55 6,10 5,02 4,20 3,57 3,06 2,65 2,32 2,04 1,81 1,62 1,45 1,30 1,18 1,07 0,97 0,90 2. /150 51,68 26,41 15,24 9,57 6,38 4,45 3,22 2,40 1,82 1,42 1,12 0,89 0,72 0,58 0,48 0,39 0,33 0,27 0,22 0,18 0,15 3. /200 38,72 19,78 11,41 7,15 4,76 3,32 2,39 1,78 1,35 1,04 0,82 0,65 0,52 0,41 0,34 0,27 0,22 0,18 0,14 0,11 0,09 4. /300 25,78 13,16 7,58 4,73 3,14 2,19 1,57 1,16 0,87 0,66 0,51 0,40 0,32 0,25 0,19 0,15 0,12 0,09 0,06 0,05 0,03 5

6 Schemat 2 przęsłowy 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 1. SGN 15,46 11,15 8,46 6,65 5,37 4,43 3,72 3,16 2,72 2,37 2,07 1,83 1,63 1,46 1,31 1,19 1,07 0,98 0,89 0,81 2. /150 96,67 49,48 28,59 17,98 12,02 8,42 6,12 4,58 3,51 2,75 2,18 1,76 1,44 1,19 0,99 0,83 0,60 0,51 0,43 0,38 3. /200 72,52 37,08 21,43 13,47 9,00 6,29 4,57 3,42 2,62 2,04 1,62 1,30 1,06 0,87 0,73 0,61 0,52 0,44 0,36 0,31 0,26 4. /300 48,30 24,69 14,27 8,95 5,98 4,18 3,02 2,25 1,72 1,34 1,06 0,85 0,69 0,55 0,46 0,38 0,32 0,26 0,22 0,19 0,16 1. SGN 23,04 16,43 12,35 9,63 7,72 6,34 5,29 4,48 3,84 3,32 2,91 2,56 2,27 2,03 1,82 1,64 1,49 1,35 1,23 1,12 1,01 0,90 2. / ,89 63,84 36,91 23,21 15,52 10,87 7,90 5,91 4,53 3,55 2,82 2,28 1,86 1,53 1,28 1,07 0,91 0,77 0,66 0,57 0,49 3. /200 93,63 47,89 27,65 17,38 11,62 8,13 5,90 4,41 3,38 2,63 2,09 1,69 1,37 1,13 0,94 0,79 0,66 0,56 0,47 0,39 0,35 4. /300 62,37 31,89 18,41 11,56 7,72 5,39 3,90 2,91 2,23 1,73 1,36 1,09 0,72 0,60 0,50 0,41 0,34 0,28 0,24 0,20 Schemat 3 przęsłowy 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 1. SGN 18,27 13,27 10,12 7,99 6,47 5,35 4,50 3,84 3,32 2,89 2,54 2,25 2,00 1,79 1,62 1,46 1,33 1,22 1,11 1,02 0,94 2. /150 76,67 39,23 22,70 14,27 9,53 6,68 4,85 3,62 2,78 2,17 1,72 1,39 1,13 0,93 0,77 0,64 0,55 0,46 0,39 0,33 0,28 3. /200 57,48 29,41 17,00 10,69 7,14 4,99 3,62 2,70 2,07 1,61 1,28 1,02 0,83 0,68 0,56 0,47 0,39 0,33 0,28 0,23 0,20 4. /300 38,30 19,59 11,31 7,09 4,73 3,30 2,39 1,78 1,35 1,05 0,82 0,65 0,53 0,43 0,35 0,29 0,24 0,20 0,16 0,13 0,11 1. SGN 27,38 19,63 14,82 11,62 9,35 7,69 6,44 5,47 4,70 4,08 3,57 3,15 2,81 2,51 2,25 2,04 1,85 1,69 1,54 1,41 1,30 0,90 2. /150 98,96 50,68 29,30 18,43 12,31 8,62 6,26 4,68 3,58 2,80 2,22 1,79 1,46 1,20 0,84 0,59 0,51 0,43 0,37 3. /200 74,22 37,97 21,95 13,80 9,21 6,44 4,67 3,49 2,67 2,07 1,64 1,32 1,08 0,73 0,60 0,50 0,42 0,36 0,30 0,25 4. /300 49,43 25,28 14,60 9,17 6,11 4,26 3,08 2,30 1,75 1,36 1,07 0,85 0,69 0,55 0,45 0,37 0,30 0,25 0,21 0,17 0,14 6

7 T Pozytyw Wąska fala przy podporze. Szerokość całkowita Szerokość krycia ~ kolor p. blachy Wytrzymałość na Granica Ciężar nominalna rdzenia rozciąganie plastyczności Cynk Powłoka A t nom t core g f y f u Zn SP 15 B mm mm kg/m 2 MPa MPa g/m² µm 1. 0,69 7,36 320,0 390, ,74 7,89 320,0 390, ,79 8,41 320,0 390, ,87 9,25 320,0 390, ,99 10,51 320,0 390, ,24 13,14 320,0 390, Obliczenia wykonano wg EN Obciążenie obliczeniowe porównać z wartościami w tablicach (1.SGN W stanie granicznym użytkowania przyjęto wartości charakterystyczne (g f =1,0 W obliczeniach uwzględniono ciężar blachy (g f =1,35 Obciążenie ciągłe równomierne w [kn/m 2 ]. 1.Stan graniczny nośności (SGN; Q 2.Stan graniczny użytkowania. Strzałka ugięcia f = /150 (SGU; Q ch 3.Stan graniczny użytkowania. Strzałka ugięcia f = /200 (SGU; Q ch 4.Stan graniczny użytkowania. Strzałka ugięcia f = /300 (SGU; Q ch Schemat 1 przęsłowy 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 1. SGN 10,39 8,19 6,61 5,45 4,57 3,88 3,33 2,90 2,53 2,23 1,99 1,77 1,59 1,44 1,30 1,18 1,08 0,99 0,91 0,83 0,77 2. /150 10,79 7,56 5,49 4,10 3,15 2,46 1,95 1,58 1,29 1,06 0,74 0,62 0,52 0,45 0,38 0,33 0,28 0,24 0,21 0,19 3. /200 8,07 5,65 4,10 3,06 2,34 1,83 1,45 1,16 0,94 0,78 0,64 0,54 0,44 0,38 0,32 0,27 0,23 0,19 0,17 0,14 0,12 4. /300 5,36 3,74 2,71 2,02 1,54 1,19 0,94 0,60 0,50 0,40 0,33 0,27 0,23 0,18 0,16 0,13 0,10 0,09 0,07 0,06 1. SGN 11,31 8,91 7,20 5,94 4,98 4,22 3,63 3,15 2,75 2,43 2,16 1,93 1,73 1,56 1,42 1,30 1,18 1,07 0,99 0,91 0,84 2. /150 11,78 8,25 5,99 4,49 3,44 2,69 2,13 1,72 1,40 1,16 0,96 0,81 0,68 0,57 0,49 0,42 0,36 0,31 0,27 0,23 0,20 3. /200 8,81 6,17 4,47 3,34 2,56 1,99 1,58 1,27 1,03 0,85 0,59 0,49 0,41 0,35 0,30 0,25 0,21 0,18 0,15 0,13 4. /300 5,85 4,08 2,96 2,21 1,68 1,31 1,03 0,82 0,66 0,54 0,44 0,36 0,30 0,25 0,21 0,17 0,14 0,11 0,09 0,07 0,06 1. SGN 12,19 9,61 7,76 6,40 5,36 4,55 3,91 3,40 2,97 2,62 2,33 2,08 1,87 1,69 1,53 1,39 1,27 1,16 1,06 0,98 0,91 2. /150 12,78 8,95 6,50 4,86 3,73 2,91 2,32 1,87 1,52 1,26 1,05 0,87 0,74 0,63 0,53 0,46 0,40 0,34 0,29 0,25 0,22 3. /200 9,56 6,69 4,85 3,63 2,77 2,16 1,72 1,39 1,12 0,92 0,77 0,64 0,54 0,45 0,38 0,32 0,28 0,23 0,20 0,17 0,14 4. /300 6,35 4,43 3,21 2,39 1,82 1,42 1,12 0,89 0,71 0,59 0,48 0,40 0,33 0,27 0,22 0,19 0,16 0,12 0,10 0,08 0,07 1. SGN 13,56 10,69 8,64 7,12 5,97 5,07 4,36 3,78 3,31 2,92 2,59 2,32 2,09 1,87 1,70 1,55 1,42 1,30 1,19 1,09 1,01 2. /150 14,40 10,08 7,33 5,48 4,21 3,29 2,61 2,11 1,72 1,42 1,17 0,99 0,83 0,71 0,61 0,53 0,45 0,39 0,34 0,29 0,25 3. /200 10,78 7,54 5,47 4,09 3,13 2,44 1,94 1,56 1,27 1,05 0,86 0,72 0,61 0,51 0,43 0,37 0,31 0,26 0,23 0,19 0,16 4. /300 7,15 5,00 3,62 2,70 2,06 1,60 1,26 1,01 0,81 0,67 0,54 0,45 0,37 0,31 0,25 0,21 0,18 0,15 0,13 0,10 0,08 1. SGN 15,62 12,31 9,95 8,20 6,88 5,84 5,02 4,36 3,81 3,36 2,99 2,67 2,40 2,16 1,96 1,78 1,63 1,49 1,37 1,26 1,16 2. /150 16,86 11,81 8,58 6,42 4,92 3,85 3,06 2,47 2,02 1,66 1,39 1,16 0,98 0,83 0,71 0,61 0,52 0,45 0,39 0,34 0,29 3. /200 12,62 8,83 6,41 4,79 3,66 2,86 2,27 1,82 1,49 1,23 1,02 0,85 0,71 0,60 0,51 0,42 0,36 0,31 0,27 0,23 0,19 4. /300 8,38 5,85 4,24 3,16 2,41 1,87 1,48 1,18 0,96 0,78 0,64 0,53 0,43 0,36 0,30 0,25 0,21 0,17 0,15 0,11 0,10 1. SGN 19,92 15,71 12,69 10,47 8,77 7,45 6,40 5,56 4,87 4,29 3,81 3,40 3,06 2,76 2,50 2,28 2,08 1,90 1,75 1,61 1,49 2. /150 21,51 15,08 10,96 8,20 6,28 4,92 3,91 3,16 2,58 2,13 1,76 1,48 1,26 1,07 0,91 0,78 0,67 0,58 0,51 0,44 0,38 3. /200 16,11 11,28 8,18 6,12 4,68 3,65 2,90 2,33 1,90 1,56 1,30 1,09 0,91 0,77 0,65 0,55 0,47 0,40 0,34 0,29 0,25 4. / ,48 5,41 4,04 3,08 2,39 1,90 1,51 1,22 0,82 0,67 0,56 0,46 0,39 0,33 0,27 0,22 0,18 0,15 0,13 7

8 Schemat 2 przęsłowy 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 1. SGN 7,47 6,15 5,15 4,37 3,76 3,27 2,86 2,53 2,25 2,01 1,81 1,64 1,49 1,35 1,24 1,14 1,04 0,95 0,87 0,73 2. /150 26,42 18,54 13,49 10,12 7,78 6,10 4,87 3,94 3,24 2,69 2,25 1,91 1,62 1,39 1,20 1,05 0,91 0,79 0,62 0,55 3. /200 19,80 13,89 10,10 7,57 5,81 4,56 3,63 2,95 2,41 2,00 1,67 1,40 1,20 1,02 0,76 0,66 0,58 0,50 0,44 0,39 4. /300 13,18 9,23 6,71 5,02 3,85 3,01 2,40 1,94 1,58 1,31 1,09 0,92 0,78 0,65 0,56 0,48 0,41 0,36 0,31 0,27 0,23 1. SGN 8,35 6,86 5,74 4,87 4,18 3,63 3,18 2,81 2,49 2,23 2,00 1,81 1,64 1,50 1,37 1,14 1,04 0,96 0,81 2. /150 28,81 20,19 14,70 11,03 8,48 6,65 5,31 4,30 3,53 2,93 2,46 2,08 1,77 1,51 1,31 1,14 0,99 0,87 0,76 0,67 0,59 3. /200 21,57 15,12 11,01 8,25 6,34 4,96 3,96 3,21 2,63 2,18 1,82 1,54 1,31 1,12 0,97 0,83 0,72 0,63 0,55 0,48 0,42 4. /300 14,36 10,06 7,31 5,48 4,20 3,28 2,61 2,12 1,73 1,43 1,19 0,85 0,71 0,61 0,52 0,45 0,40 0,34 0,30 0,26 1. SGN 9,24 7,59 6,34 5,38 4,61 4,00 3,50 3,09 2,74 2,45 2,20 1,99 1,80 1,64 1,49 1,36 1,24 1,13 1,04 0,95 2. /150 31,20 21,88 15,94 11,94 9,18 7,20 5,75 4,66 3,83 3,17 2,66 2,25 1,92 1,64 1,41 1,23 1,07 0,94 0,83 0,73 0,64 3. /200 23,37 16,40 11,92 8,94 6,86 5,38 4,29 3,48 2,85 2,36 1,97 1,67 1,42 1,21 1,05 0,90 0,79 0,69 0,60 0,53 0,46 4. /300 15,56 10,90 7,92 5,93 4,55 3,56 2,83 2,29 1,87 1,55 1,29 1,08 0,92 0,78 0,67 0,57 0,49 0,42 0,37 0,32 0,28 1. SGN 10,74 8,80 7,34 6,21 5,32 4,61 4,03 3,55 3,15 2,82 2,53 2,28 2,07 1,87 1,69 1,53 1,40 1,28 1,17 1,08 0,99 2. /150 35,07 24,61 17,92 13,43 10,32 8,10 6,47 5,24 4,30 3,57 3,00 2,53 2,16 1,85 1,59 1,39 1,21 1,06 0,93 0,82 0,73 3. /200 26,28 18,44 13,41 10,06 7,72 6,05 4,83 3,91 3,21 2,66 2,22 1,87 1,60 1,37 1,18 1,02 0,89 0,78 0,68 0,60 0,52 4. /300 17,49 12,26 8,91 6,67 5,12 4,01 3,19 2,57 2,10 1,74 1,45 1,22 1,03 0,64 0,56 0,48 0,42 0,36 0,32 1. SGN 13,09 10,69 8,90 7,52 6,43 5,56 4,86 4,28 3,79 3,38 3,03 2,72 2,44 2,19 1,99 1,80 1,65 1,50 1,38 1,27 1,17 2. /150 40,97 28,75 20,92 15,69 12,07 9,46 7,56 6,12 5,03 4,18 3,50 2,96 2,52 2,16 1,87 1,62 1,42 1,24 1,09 0,96 0,85 3. / ,53 15,67 11,75 9,02 7,07 5,64 4,56 3,74 3,11 2,60 2,19 1,87 1,60 1,38 1,20 1,04 0,91 0,79 0,61 4. /300 20,43 14,32 10,41 7,80 5,98 4,68 3,72 3,01 2,46 2,04 1,70 1,43 1,21 1,03 0,76 0,66 0,57 0,49 0,43 0,38 1. SGN 18,24 14,83 12,29 10,34 8,82 7,61 6,64 5,83 5,14 4,52 4,01 3,57 3,20 2,89 2,61 2,37 2,16 1,98 1,81 1,67 1,54 2. /150 52,13 36,56 26,61 19,97 15,34 12,04 9,62 7,79 6,40 5,31 4,46 3,77 3,21 2,76 2,38 2,07 1,80 1,58 1,38 1,22 1,08 3. /200 39,05 27,38 19,92 14,94 11,48 9,00 7,18 5,81 4,77 3,95 3,30 2,79 2,37 2,03 1,75 1,52 1,32 1,15 1,01 0,89 0,78 4. /300 25,98 18,22 13,24 9,92 7,61 5,95 4,74 3,83 3,13 2,59 2,16 1,82 1,54 1,32 1,12 0,97 0,84 0,73 0,63 0,54 0,48 Schemat 3 przęsłowy 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 1. SGN 9,02 7,45 6,26 5,33 4,60 4,00 3,51 3,11 2,77 2,48 2,24 2,03 1,84 1,68 1,54 1,42 1,31 1,21 1,12 1,03 0,95 2. /150 20,86 14,64 10,65 7,98 6,13 4,81 3,83 3,10 2,54 2,11 1,76 1,49 1,27 1,09 0,94 0,81 0,60 0,53 0,47 0,41 3. /200 15,63 10,95 7,97 5,97 4,58 3,59 2,85 2,31 1,89 1,56 1,31 1,10 0,93 0,79 0,68 0,59 0,52 0,44 0,39 0,34 0,29 4. /300 10,40 7,28 5,29 3,95 3,03 2,37 1,88 1,52 1,24 1,02 0,84 0,60 0,50 0,43 0,37 0,31 0,27 0,23 0,20 0,17 1. SGN 10,09 8,32 6,98 5,94 5,11 4,45 3,90 3,45 3,07 2,75 2,48 2,24 2,03 1,86 1,70 1,56 1,44 1,33 1,22 1,12 1,04 2. /150 22,77 15,96 11,62 8,71 6,69 5,24 4,18 3,38 2,78 2,30 1,93 1,62 1,38 1,18 1,02 0,77 0,67 0,58 0,52 0,45 3. /200 17,06 11,96 8,69 6,51 5,00 3,91 3,12 2,52 2,06 1,71 1,43 1,20 1,02 0,87 0,64 0,56 0,48 0,42 0,37 0,32 4. /300 11,34 7,94 5,77 4,31 3,30 2,58 2,05 1,65 1,35 1,11 0,92 0,77 0,65 0,55 0,47 0,40 0,34 0,30 0,25 0,22 0,19 1. SGN 11,19 9,22 7,72 6,56 5,64 4,90 4,30 3,80 3,38 3,02 2,73 2,46 2,24 2,04 1,87 1,72 1,58 1,44 1,33 1,23 1,13 2. /150 24,67 17,31 12,59 9,44 7,25 5,68 4,53 3,67 3,01 2,50 2,09 1,77 1,49 1,28 1,10 0,96 0,83 0,73 0,64 0,56 0,49 3. /200 18,49 12,96 9,43 7,06 5,42 4,24 3,38 2,73 2,24 1,85 1,55 1,31 1,10 0,94 0,81 0,61 0,52 0,46 0,40 0,35 4. /300 12,30 8,61 6,25 4,67 3,58 2,80 2,22 1,79 1,47 1,21 1,01 0,84 0,71 0,60 0,51 0,44 0,37 0,32 0,27 0,24 0,21 1. SGN 13,02 1 8,94 7,59 6,52 5,66 4,96 4,38 3,89 3,48 3,13 2,83 2,57 2,34 2,14 1,95 1,78 1,64 1,50 1,38 1,27 2. /150 27,78 19,48 14,17 10,62 8,16 6,40 5,11 4,13 3,39 2,81 2,36 1,99 1,68 1,45 1,07 0,94 0,82 0,72 0,63 0,56 3. /200 20,81 14,59 10,61 7,95 6,10 4,78 3,81 3,08 2,52 2,09 1,74 1,47 1,07 0,92 0,79 0,68 0,60 0,52 0,45 0,39 4. /300 13,84 9,69 7,04 5,26 4,04 3,15 2,51 2,02 1,65 1,36 1,13 0,95 0,68 0,58 0,50 0,42 0,36 0,31 0,27 0,23 1. SGN 15,90 13,02 10,87 9,20 7,89 6,84 5,98 5,27 4,68 4,19 3,76 3,40 3,08 2,79 2,53 2,29 2,10 1,92 1,76 1,62 1,50 2. /150 32,49 22,77 16,57 12,42 9,55 7,48 5,97 4,84 3,97 3,29 2,75 2,33 1,98 1,69 1,46 1,27 1,10 0,96 0,84 0,74 0,65 3. /200 24,34 17,05 12,40 9,29 7,13 5,59 4,45 3,60 2,95 2,44 2,04 1,72 1,46 1,08 0,92 0,61 0,53 0,47 4. /300 16,19 11,33 8,23 6,16 4,72 3,69 2,93 2,37 1,93 1,59 1,32 1,11 0,94 0,68 0,58 0,49 0,42 0,37 0,32 0,27 1. SGN 22,22 18,12 15,05 12,70 10,85 9,38 8,18 7,20 6,38 5,70 5,07 4,53 4,06 3,66 3,31 3,01 2,75 2,52 2,31 2,13 1,97 2. /150 41,37 29,02 21,13 15,83 12,17 9,54 7,62 6,16 5,06 4,19 3,51 2,97 2,52 2,16 1,86 1,62 1,41 1,23 1,08 0,95 0,84 3. / ,74 15,81 11,84 9,09 7,12 5,68 4,59 3,76 3,11 2,60 2,19 1,86 1,59 1,37 1,18 1,02 0,89 0,78 0,68 0,60 4. /300 20,63 14,44 10,49 7,85 6,02 4,70 3,74 3,02 2,46 2,04 1,69 1,42 1,20 1,01 0,87 0,74 0,63 0,55 0,47 0,41 0,35 8

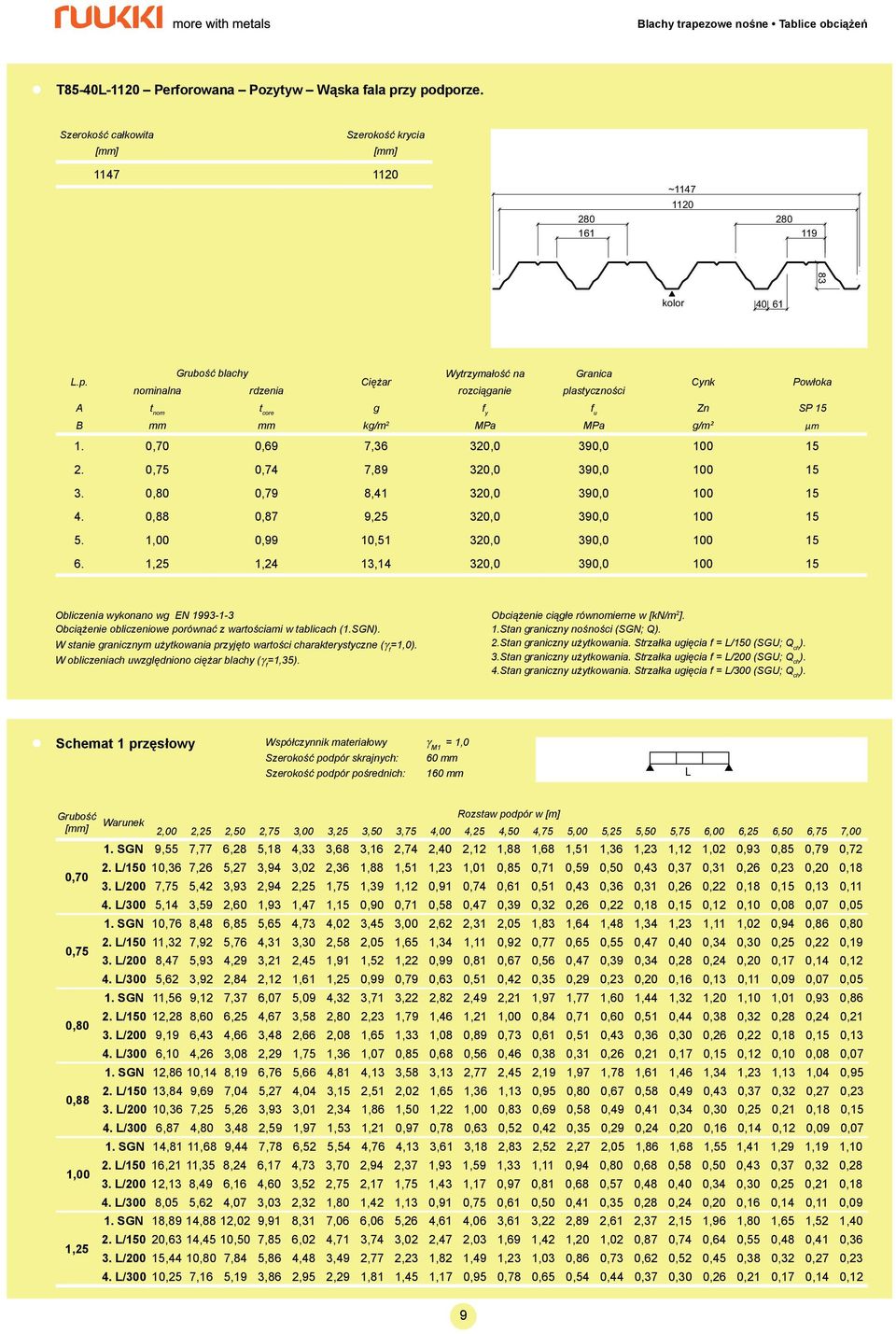

9 T Perforowana Pozytyw Wąska fala przy podporze. Szerokość całkowita Szerokość krycia ~ kolor p. blachy Wytrzymałość na Granica Ciężar nominalna rdzenia rozciąganie plastyczności Cynk Powłoka A t nom t core g f y f u Zn SP 15 B mm mm kg/m 2 MPa MPa g/m² µm 1. 0,69 7,36 320,0 390, ,74 7,89 320,0 390, ,79 8,41 320,0 390, ,87 9,25 320,0 390, ,99 10,51 320,0 390, ,24 13,14 320,0 390, Obliczenia wykonano wg EN Obciążenie obliczeniowe porównać z wartościami w tablicach (1.SGN W stanie granicznym użytkowania przyjęto wartości charakterystyczne (g f =1,0 W obliczeniach uwzględniono ciężar blachy (g f =1,35 Obciążenie ciągłe równomierne w [kn/m 2 ]. 1.Stan graniczny nośności (SGN; Q 2.Stan graniczny użytkowania. Strzałka ugięcia f = /150 (SGU; Q ch 3.Stan graniczny użytkowania. Strzałka ugięcia f = /200 (SGU; Q ch 4.Stan graniczny użytkowania. Strzałka ugięcia f = /300 (SGU; Q ch Schemat 1 przęsłowy 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 1. SGN 9,55 7,77 6,28 5,18 4,33 3,68 3,16 2,74 2,40 2,12 1,88 1,68 1,51 1,36 1,23 1,12 1,02 0,93 0,85 0,79 0,72 2. /150 10,36 7,26 5,27 3,94 3,02 2,36 1,88 1,51 1,23 1,01 0,85 0,71 0,59 0,50 0,43 0,37 0,31 0,26 0,23 0,20 0,18 3. /200 7,75 5,42 3,93 2,94 2,25 1,75 1,39 1,12 0,91 0,74 0,61 0,51 0,43 0,36 0,31 0,26 0,22 0,18 0,15 0,13 0,11 4. /300 5,14 3,59 2,60 1,93 1,47 1,15 0,90 0,71 0,58 0,47 0,39 0,32 0,26 0,22 0,18 0,15 0,12 0,10 0,08 0,07 0,05 1. SGN 10,76 8,48 6,85 5,65 4,73 4,02 3,45 3,00 2,62 2,31 2,05 1,83 1,64 1,48 1,34 1,23 1,11 1,02 0,94 0,86 2. /150 11,32 7,92 5,76 4,31 3,30 2,58 2,05 1,65 1,34 1,11 0,92 0,77 0,65 0,55 0,47 0,40 0,34 0,30 0,25 0,22 0,19 3. /200 8,47 5,93 4,29 3,21 2,45 1,91 1,52 1,22 0,99 0,81 0,67 0,56 0,47 0,39 0,34 0,28 0,24 0,20 0,17 0,14 0,12 4. /300 5,62 3,92 2,84 2,12 1,61 0,99 0,79 0,63 0,51 0,42 0,35 0,29 0,23 0,20 0,16 0,13 0,11 0,09 0,07 0,05 1. SGN 11,56 9,12 7,37 6,07 5,09 4,32 3,71 3,22 2,82 2,49 2,21 1,97 1,77 1,60 1,44 1,32 1,20 1,10 1,01 0,93 0,86 2. /150 12,28 8,60 6,25 4,67 3,58 2,80 2,23 1,79 1,46 1,21 0,84 0,71 0,60 0,51 0,44 0,38 0,32 0,28 0,24 0,21 3. /200 9,19 6,43 4,66 3,48 2,66 2,08 1,65 1,33 1,08 0,89 0,73 0,61 0,51 0,43 0,36 0,30 0,26 0,22 0,18 0,15 0,13 4. /300 6,10 4,26 3,08 2,29 1,75 1,36 1,07 0,85 0,68 0,56 0,46 0,38 0,31 0,26 0,21 0,17 0,15 0,12 0,10 0,08 0,07 1. SGN 12,86 10,14 8,19 6,76 5,66 4,81 4,13 3,58 3,13 2,77 2,45 2,19 1,97 1,78 1,61 1,46 1,34 1,23 1,13 1,04 0,95 2. /150 13,84 9,69 7,04 5,27 4,04 3,15 2,51 2,02 1,65 1,36 1,13 0,95 0,67 0,58 0,49 0,43 0,37 0,32 0,27 0,23 3. /200 10,36 7,25 5,26 3,93 3,01 2,34 1,86 1,50 1,22 0,83 0,69 0,58 0,49 0,41 0,34 0,30 0,25 0,21 0,18 0,15 4. /300 6,87 4,80 3,48 2,59 1,97 1,53 1,21 0,97 0,78 0,63 0,52 0,42 0,35 0,29 0,24 0,20 0,16 0,14 0,12 0,09 0,07 1. SGN 14,81 11,68 9,44 7,78 6,52 5,54 4,76 4,13 3,61 3,18 2,83 2,52 2,27 2,05 1,86 1,68 1,55 1,41 1,29 1,19 1,10 2. /150 16,21 11,35 8,24 6,17 4,73 3,70 2,94 2,37 1,93 1,59 1,33 1,11 0,94 0,68 0,58 0,50 0,43 0,37 0,32 0,28 3. /200 12,13 8,49 6,16 4,60 3,52 2,75 2,17 1,75 1,43 1,17 0,97 0,81 0,68 0,57 0,48 0,40 0,34 0,30 0,25 0,21 0,18 4. /300 8,05 5,62 4,07 3,03 2,32 1,80 1,42 1,13 0,91 0,61 0,50 0,41 0,35 0,28 0,24 0,20 0,16 0,14 0,11 0,09 1. SGN 18,89 14,88 12,02 9,91 8,31 7,06 6,06 5,26 4,61 4,06 3,61 3,22 2,89 2,61 2,37 2,15 1,96 1,80 1,65 1,52 1,40 2. /150 20,63 14,45 10,50 7,85 6,02 4,71 3,74 3,02 2,47 2,03 1,69 1,42 1,20 1,02 0,87 0,74 0,64 0,55 0,48 0,41 0,36 3. /200 15,44 1 7,84 5,86 4,48 3,49 2,77 2,23 1,82 1,49 1,23 1,03 0,86 0,73 0,62 0,52 0,45 0,38 0,32 0,27 0,23 4. /300 10,25 7,16 5,19 3,86 2,95 2,29 1,81 1,45 1,17 0,95 0,78 0,65 0,54 0,44 0,37 0,30 0,26 0,21 0,17 0,14 0,12 9

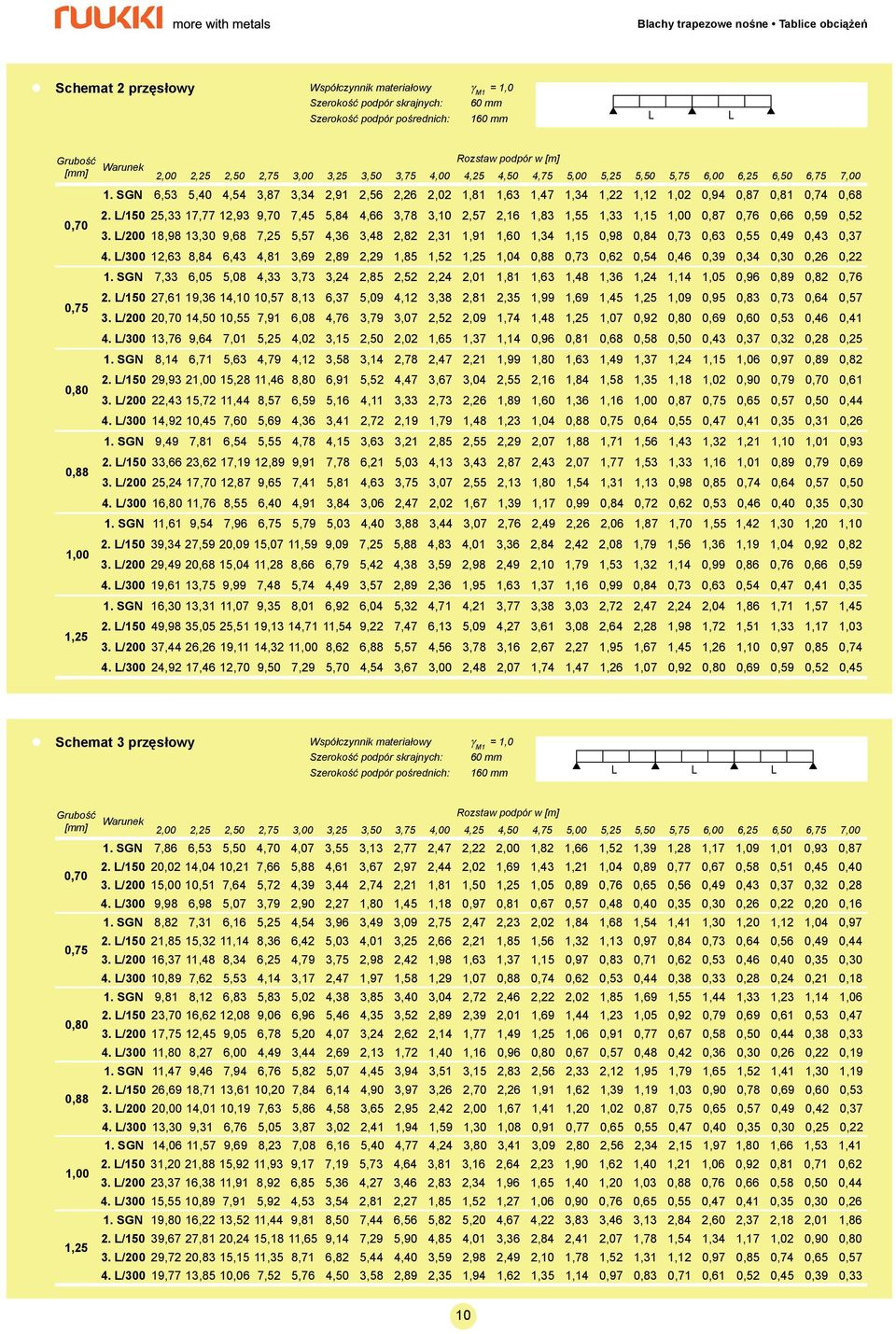

10 Schemat 2 przęsłowy 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 1. SGN 6,53 5,40 4,54 3,87 3,34 2,91 2,56 2,26 2,02 1,81 1,63 1,47 1,34 1,22 1,12 1,02 0,94 0,87 0,81 0,74 0,68 2. /150 25,33 17,77 12,93 9,70 7,45 5,84 4,66 3,78 3,10 2,57 2,16 1,83 1,55 1,33 1,15 0,87 0,76 0,66 0,59 0,52 3. /200 18,98 13,30 9,68 7,25 5,57 4,36 3,48 2,82 2,31 1,91 1,60 1,34 1,15 0,98 0,84 0,73 0,63 0,55 0,49 0,43 0,37 4. /300 12,63 8,84 6,43 4,81 3,69 2,89 2,29 1,85 1,52 1,04 0,73 0,62 0,54 0,46 0,39 0,34 0,30 0,26 0,22 1. SGN 7,33 6,05 5,08 4,33 3,73 3,24 2,85 2,52 2,24 2,01 1,81 1,63 1,48 1,36 1,24 1,14 1,05 0,96 0,89 0,82 0,76 2. /150 27,61 19,36 14,10 10,57 8,13 6,37 5,09 4,12 3,38 2,81 2,35 1,99 1,69 1,45 1,09 0,95 0,83 0,73 0,64 0,57 3. / ,50 10,55 7,91 6,08 4,76 3,79 3,07 2,52 2,09 1,74 1,48 1,07 0,92 0,69 0,60 0,53 0,46 0,41 4. /300 13,76 9,64 7,01 5,25 4,02 3,15 2,50 2,02 1,65 1,37 1,14 0,96 0,81 0,68 0,58 0,50 0,43 0,37 0,32 0,28 0,25 1. SGN 8,14 6,71 5,63 4,79 4,12 3,58 3,14 2,78 2,47 2,21 1,99 1,80 1,63 1,49 1,37 1,24 1,15 1,06 0,97 0,89 0,82 2. /150 29, ,28 11,46 8,80 6,91 5,52 4,47 3,67 3,04 2,55 2,16 1,84 1,58 1,35 1,18 1,02 0,90 0,79 0,61 3. /200 22,43 15,72 11,44 8,57 6,59 5,16 4,11 3,33 2,73 2,26 1,89 1,60 1,36 1,16 0,87 0,65 0,57 0,50 0,44 4. /300 14,92 10,45 7,60 5,69 4,36 3,41 2,72 2,19 1,79 1,48 1,23 1,04 0,64 0,55 0,47 0,41 0,35 0,31 0,26 1. SGN 9,49 7,81 6,54 5,55 4,78 4,15 3,63 3,21 2,85 2,55 2,29 2,07 1,88 1,71 1,56 1,43 1,32 1,21 1,10 1,01 0,93 2. /150 33,66 23,62 17,19 12,89 9,91 7,78 6,21 5,03 4,13 3,43 2,87 2,43 2,07 1,77 1,53 1,33 1,16 1,01 0,89 0,79 0,69 3. /200 25,24 17,70 12,87 9,65 7,41 5,81 4,63 3,75 3,07 2,55 2,13 1,80 1,54 1,31 1,13 0,98 0,85 0,74 0,64 0,57 0,50 4. /300 16,80 11,76 8,55 6,40 4,91 3,84 3,06 2,47 2,02 1,67 1,39 1,17 0,99 0,84 0,72 0,62 0,53 0,46 0,40 0,35 0,30 1. SGN 11,61 9,54 7,96 6,75 5,79 5,03 4,40 3,88 3,44 3,07 2,76 2,49 2,26 2,06 1,87 1,70 1,55 1,42 1,30 1,20 1,10 2. /150 39,34 27,59 20,09 15,07 11,59 9,09 7,25 5,88 4,83 4,01 3,36 2,84 2,42 2,08 1,79 1,56 1,36 1,19 1,04 0,92 0,82 3. /200 29,49 20,68 15,04 11,28 8,66 6,79 5,42 4,38 3,59 2,98 2,49 2,10 1,79 1,53 1,32 1,14 0,99 0,86 0,76 0,66 0,59 4. /300 19,61 13,75 9,99 7,48 5,74 4,49 3,57 2,89 2,36 1,95 1,63 1,37 1,16 0,99 0,84 0,73 0,63 0,54 0,47 0,41 0,35 1. SGN 16,30 13,31 11,07 9,35 8,01 6,92 6,04 5,32 4,71 4,21 3,77 3,38 3,03 2,72 2,47 2,24 2,04 1,86 1,71 1,57 1,45 2. /150 49,98 35,05 25,51 19,13 14,71 11,54 9,22 7,47 6,13 5,09 4,27 3,61 3,08 2,64 2,28 1,98 1,72 1,51 1,33 1,17 1,03 3. /200 37,44 26,26 19,11 14,32 1 8,62 6,88 5,57 4,56 3,78 3,16 2,67 2,27 1,95 1,67 1,45 1,26 1,10 0,97 0,85 0,74 4. /300 24,92 17,46 12,70 9,50 7,29 5,70 4,54 3,67 3,00 2,48 2,07 1,74 1,47 1,26 1,07 0,92 0,69 0,59 0,52 0,45 Schemat 3 przęsłowy 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 1. SGN 7,86 6,53 5,50 4,70 4,07 3,55 3,13 2,77 2,47 2,22 2,00 1,82 1,66 1,52 1,39 1,28 1,17 1,09 1,01 0,93 0,87 2. /150 20,02 14,04 10,21 7,66 5,88 4,61 3,67 2,97 2,44 2,02 1,69 1,43 1,21 1,04 0,89 0,77 0,67 0,58 0,51 0,45 0,40 3. /200 15,00 10,51 7,64 5,72 4,39 3,44 2,74 2,21 1,81 1,50 1,05 0,89 0,76 0,65 0,56 0,49 0,43 0,37 0,32 0,28 4. /300 9,98 6,98 5,07 3,79 2,90 2,27 1,80 1,45 1,18 0,97 0,81 0,67 0,57 0,48 0,40 0,35 0,30 0,26 0,22 0,20 0,16 1. SGN 8,82 7,31 6,16 5,25 4,54 3,96 3,49 3,09 2,75 2,47 2,23 2,02 1,84 1,68 1,54 1,41 1,30 1,20 1,12 1,04 0,97 2. /150 21,85 15,32 11,14 8,36 6,42 5,03 4,01 3,25 2,66 2,21 1,85 1,56 1,32 1,13 0,97 0,84 0,73 0,64 0,56 0,49 0,44 3. /200 16,37 11,48 8,34 6,25 4,79 3,75 2,98 2,42 1,98 1,63 1,37 1,15 0,97 0,83 0,71 0,62 0,53 0,46 0,40 0,35 0,30 4. /300 10,89 7,62 5,53 4,14 3,17 2,47 1,97 1,58 1,29 1,07 0,74 0,62 0,53 0,44 0,38 0,33 0,28 0,24 0,21 0,18 1. SGN 9,81 8,12 6,83 5,83 5,02 4,38 3,85 3,40 3,04 2,72 2,46 2,22 2,02 1,85 1,69 1,55 1,44 1,33 1,23 1,14 1,06 2. /150 23,70 16,62 12,08 9,06 6,96 5,46 4,35 3,52 2,89 2,39 2,01 1,69 1,44 1,23 1,05 0,92 0,79 0,69 0,61 0,53 0,47 3. /200 17,75 12,45 9,05 6,78 5,20 4,07 3,24 2,62 2,14 1,77 1,49 1,06 0,91 0,77 0,67 0,58 0,50 0,44 0,38 0,33 4. /300 11,80 8,27 6,00 4,49 3,44 2,69 2,13 1,72 1,40 1,16 0,96 0,67 0,57 0,48 0,42 0,36 0,30 0,26 0,22 0,19 1. SGN 11,47 9,46 7,94 6,76 5,82 5,07 4,45 3,94 3,51 3,15 2,83 2,56 2,33 2,12 1,95 1,79 1,65 1,52 1,41 1,30 1,19 2. /150 26,69 18,71 13,61 10,20 7,84 6,14 4,90 3,97 3,26 2,70 2,26 1,91 1,62 1,39 1,19 1,03 0,90 0,78 0,69 0,60 0,53 3. /200 20,00 14,01 10,19 7,63 5,86 4,58 3,65 2,95 2,42 2,00 1,67 1,41 1,20 1,02 0,87 0,65 0,57 0,49 0,42 0,37 4. /300 13,30 9,31 6,76 5,05 3,87 3,02 2,41 1,94 1,59 1,30 1,08 0,91 0,77 0,65 0,55 0,47 0,40 0,35 0,30 0,25 0,22 1. SGN 14,06 11,57 9,69 8,23 7,08 6,16 5,40 4,77 4,24 3,80 3,41 3,09 2,80 2,56 2,34 2,15 1,97 1,80 1,66 1,53 1,41 2. /150 31,20 21,88 15,92 11,93 9,17 7,19 5,73 4,64 3,81 3,16 2,64 2,23 1,90 1,62 1,40 1,21 1,06 0,92 0,81 0,71 0,62 3. /200 23,37 16,38 11,91 8,92 6,85 5,36 4,27 3,46 2,83 2,34 1,96 1,65 1,40 1,20 1,03 0,76 0,66 0,58 0,50 0,44 4. /300 15,55 10,89 7,91 5,92 4,53 3,54 2,81 2,27 1,85 1,52 1,27 1,06 0,90 0,76 0,65 0,55 0,47 0,41 0,35 0,30 0,26 1. SGN 19,80 16,22 13,52 11,44 9,81 8,50 7,44 6,56 5,82 5,20 4,67 4,22 3,83 3,46 3,13 2,84 2,60 2,37 2,18 2,01 1,86 2. /150 39,67 27,81 20,24 15,18 11,65 9,14 7,29 5,90 4,85 4,01 3,36 2,84 2,41 2,07 1,78 1,54 1,34 1,17 1,02 0,90 3. /200 29,72 20,83 15,15 11,35 8,71 6,82 5,44 4,40 3,59 2,98 2,49 2,10 1,78 1,52 1,31 1,12 0,97 0,85 0,74 0,65 0,57 4. /300 19,77 13,85 10,06 7,52 5,76 4,50 3,58 2,89 2,35 1,94 1,62 1,35 1,14 0,97 0,83 0,71 0,61 0,52 0,45 0,39 0,33 10

11 T Pozytyw Wąska fala przy podporze. Szerokość całkowita Szerokość krycia ~ kolor p. blachy Wytrzymałość na Granica Ciężar nominalna rdzenia rozciąganie plastyczności Cynk Powłoka A t nom t core g f y f u Zn SP 15 B mm mm kg/m 2 MPa MPa g/m² µm 1. 0,69 8,86 320,0 390, ,74 9,50 320,0 390, ,79 10,13 320,0 390, ,87 11,14 320,0 390, ,99 12,66 320,0 390, ,24 15,83 320,0 390, Obliczenia wykonano wg EN Obciążenie obliczeniowe porównać z wartościami w tablicach (1.SGN W stanie granicznym użytkowania przyjęto wartości charakterystyczne (g f =1,0 W obliczeniach uwzględniono ciężar blachy (g f =1,35 Obciążenie ciągłe równomierne w [kn/m 2 ]. 1.Stan graniczny nośności (SGN; Q 2.Stan graniczny użytkowania. Strzałka ugięcia f = /150 (SGU; Q ch 3.Stan graniczny użytkowania. Strzałka ugięcia f = /200 (SGU; Q ch 4.Stan graniczny użytkowania. Strzałka ugięcia f = /300 (SGU; Q ch Schemat 1 przęsłowy 1. SGN 4,44 3,93 3,49 3,12 2,81 2,54 2,30 2,10 1,92 1,76 1,62 1,49 1,38 1,28 1,20 1,11 1,03 0,97 0,91 0,85 2. /150 4,05 3,36 2,82 2,38 2,03 1,74 1,50 1,31 1,14 0,77 0,69 0,61 0,54 0,48 0,43 0,38 0,34 0,31 0,27 3. /200 3,02 2,50 2,10 1,77 1,50 1,29 1,11 0,96 0,83 0,73 0,64 0,56 0,49 0,43 0,39 0,34 0,30 0,27 0,24 0,21 0,18 4. /300 1,98 1,64 1,37 1,15 0,97 0,83 0,61 0,53 0,45 0,39 0,34 0,30 0,26 0,23 0,20 0,17 0,16 0,13 0,11 0,10 1. SGN 4,96 4,39 3,90 3,48 3,14 2,83 2,57 2,35 2,15 1,97 1,81 1,68 1,55 1,44 1,33 1,24 1,16 1,09 1,02 0,95 0,90 2. /150 4,40 3,66 3,06 2,59 2,21 1,90 1,64 1,42 1,24 1,08 0,95 0,84 0,74 0,66 0,59 0,52 0,47 0,42 0,38 0,34 0,30 3. /200 3,28 2,72 2,28 1,92 1,63 1,40 1,21 1,04 0,90 0,79 0,69 0,61 0,54 0,47 0,42 0,37 0,32 0,29 0,25 0,23 0,20 4. /300 2,15 1,78 1,48 1,06 0,90 0,77 0,66 0,57 0,50 0,43 0,38 0,32 0,28 0,24 0,21 0,18 0,16 0,15 0,12 0,11 1. SGN 5,50 4,86 4,32 3,86 3,48 3,14 2,85 2,60 2,38 2,18 2,01 1,85 1,72 1,59 1,48 1,39 1,29 1,20 1,13 1,05 0,99 2. /150 4,76 3,95 3,31 2,80 2,39 2,05 1,77 1,54 1,34 1,17 1,03 0,91 0,81 0,71 0,64 0,57 0,50 0,46 0,41 0,36 0,32 3. /200 3,54 2,93 2,46 2,07 1,77 1,51 1,30 1,12 0,98 0,86 0,66 0,58 0,51 0,45 0,40 0,35 0,31 0,28 0,25 0,22 4. /300 2,33 1,93 1,61 1,35 1,14 0,98 0,84 0,72 0,62 0,54 0,47 0,41 0,35 0,31 0,27 0,23 0,20 0,18 0,15 0,13 0,11 1. SGN 6,38 5,63 5,01 4,48 4,04 3,65 3,31 3,02 2,76 2,53 2,33 2,16 2,00 1,85 1,72 1,61 1,50 1,40 1,32 1,23 1,16 2. /150 5,33 4,42 3,71 3,14 2,67 2,29 1,98 1,72 1,50 1,32 1,15 1,02 0,91 0,71 0,64 0,57 0,51 0,45 0,40 0,37 3. /200 3,97 3,29 2,75 2,32 1,98 1,69 1,46 1,26 1,09 0,96 0,84 0,74 0,65 0,58 0,51 0,45 0,39 0,35 0,31 0,28 0,25 4. /300 2,61 2,16 1,80 1,52 1,28 1,09 0,93 0,60 0,52 0,46 0,39 0,34 0,30 0,26 0,23 0,20 0,17 0,16 0,13 1. SGN 7,74 6,85 6,09 5,45 4,91 4,44 4,03 3,67 3,36 3,08 2,84 2,62 2,43 2,26 2,10 1,96 1,83 1,71 1,60 1,50 1,41 2. /150 6,17 5,13 4,30 3,64 3,10 2,66 2,30 2,00 1,73 1,53 1,34 1,19 1,05 0,93 0,83 0,74 0,66 0,59 0,53 0,48 0,42 3. /200 4,60 3,81 3,19 2,70 2,29 1,96 1,69 1,46 1,28 1,11 0,97 0,86 0,67 0,59 0,53 0,47 0,41 0,36 0,33 0,28 4. /300 3,02 2,50 2,08 1,76 1,49 1,27 1,09 0,94 0,81 0,61 0,52 0,46 0,41 0,35 0,31 0,27 0,23 0,20 0,18 0,15 1. SGN 10,26 9,06 8,06 7,22 6,50 5,88 5,33 4,87 4,46 4,09 3,77 3,48 3,23 2,99 2,78 2,60 2,43 2,27 2,13 1,99 1,88 2. /150 7,74 6,43 5,39 4,56 3,89 3,34 2,88 2,50 2,18 1,91 1,68 1,48 1,31 1,17 1,04 0,93 0,83 0,74 0,67 0,59 0,54 3. /200 5,76 4,78 4,00 3,38 2,87 2,46 2,12 1,84 1,60 1,40 1,23 1,08 0,95 0,84 0,66 0,59 0,52 0,46 0,41 0,36 4. /300 3,79 3,13 2,62 2,20 1,87 1,59 1,36 1,17 1,02 0,76 0,67 0,58 0,50 0,45 0,38 0,33 0,29 0,25 0,22 0,19 11

12 Schemat 2 przęsłowy 1. SGN 3,28 2,97 2,71 2,48 2,28 2,10 1,95 1,80 1,68 1,56 1,46 1,36 1,28 1,20 1,13 1,06 0,94 0,89 0,84 2. /150 10,09 8,40 7,06 5,99 5,12 4,41 3,82 3,34 2,92 2,58 2,28 2,03 1,81 1,62 1,46 1,31 1,19 1,08 0,97 0,81 3. /200 7,55 6,27 5,27 4,47 3,82 3,29 2,85 2,48 2,17 1,91 1,69 1,50 1,33 1,19 1,07 0,96 0,87 0,79 0,71 0,65 0,58 4. /300 5,00 4,15 3,49 2,95 2,51 2,16 1,87 1,62 1,42 1,10 0,97 0,86 0,77 0,69 0,60 0,55 0,49 0,44 0,39 0,36 1. SGN 3,71 3,37 3,07 2,81 2,58 2,38 2,20 2,04 1,89 1,76 1,64 1,53 1,44 1,35 1,27 1,20 1,13 1,06 0,95 0,90 2. /150 10,92 9,08 7,64 6,48 5,54 4,77 4,14 3,61 3,17 2,79 2,47 2,20 1,96 1,76 1,58 1,42 1,28 1,16 1,05 0,96 0,87 3. /200 8,16 6,79 5,71 4,83 4,13 3,55 3,08 2,68 2,35 2,07 1,83 1,62 1,45 1,29 1,16 1,04 0,94 0,85 0,77 0,63 4. /300 5,41 4,49 3,77 3,19 2,72 2,34 2,03 1,76 1,54 1,35 1,19 1,05 0,93 0,83 0,74 0,66 0,59 0,53 0,47 0,43 0,39 1. SGN 4,18 3,78 3,44 3,14 2,88 2,66 2,45 2,27 2,11 1,96 1,83 1,71 1,60 1,50 1,41 1,33 1,18 1,12 1,06 1,01 2. /150 11,75 9,77 8,22 6,97 5,96 5,14 4,45 3,89 3,41 3,01 2,66 2,37 2,11 1,89 1,70 1,53 1,38 1,24 1,13 1,03 0,93 3. /200 8,78 7,31 6,14 5,20 4,45 3,83 3,32 2,89 2,53 2,23 1,97 1,75 1,56 1,39 1,24 1,12 1,01 0,92 0,83 0,68 4. /300 5,82 4,84 4,06 3,44 2,93 2,52 2,18 1,90 1,65 1,45 1,28 1,13 0,89 0,71 0,64 0,57 0,52 0,46 0,41 1. SGN 4,88 4,42 4,02 3,67 3,37 3,09 2,85 2,64 2,45 2,28 2,13 1,99 1,86 1,74 1,64 1,54 1,45 1,37 1,30 1,22 1,15 2. /150 13,08 1 9,16 7,76 6,64 5,73 4,96 4,33 3,80 3,35 2,96 2,63 2,35 2,10 1,89 1,70 1,53 1,39 1,26 1,14 1,04 3. /200 9,78 8,14 6,83 5,80 4,95 4,26 3,69 3,22 2,82 2,48 2,19 1,95 1,73 1,55 1,39 1,13 1,02 0,92 0,84 0,76 4. /300 6,48 5,38 4,52 3,83 3,27 2,80 2,43 2,11 1,84 1,62 1,43 1,26 1,12 0,89 0,71 0,64 0,58 0,51 0,47 1. SGN 5,96 5,39 4,90 4,47 4,09 3,76 3,47 3,21 2,97 2,76 2,57 2,40 2,24 2,10 1,98 1,86 1,75 1,65 1,56 1,47 1,39 2. /150 15,08 12,54 10,55 8,95 7,66 6,59 5,72 5,00 4,38 3,86 3,42 3,04 2,71 2,43 2,18 1,96 1,78 1,60 1,46 1,32 1,21 3. /200 11,27 9,38 7,88 6,68 5,71 4,92 4,26 3,71 3,25 2,86 2,53 2,25 2,00 1,79 1,60 1,44 1,30 1,17 1,07 0,96 4. /300 7,47 6,21 5,21 4,41 3,77 3,24 2,80 2,43 2,13 1,87 1,64 1,45 1,29 1,15 1,03 0,92 0,83 0,74 0,66 0,59 0,54 1. SGN 8,30 7,49 6,79 6,18 5,65 5,19 4,77 4,41 4,08 3,79 3,53 3,29 3,07 2,88 2,70 2,54 2,38 2,25 2,12 2,00 1,89 2. /150 18,89 15,72 13,22 11,21 9,59 8,27 7,17 6,25 5,49 4,84 4,28 3,81 3,40 3,04 2,73 2,46 2,22 2,01 1,83 1,66 1,51 3. /200 14,13 11,76 9,88 8,37 7,15 6,16 5,34 4,65 4,07 3,58 3,17 2,81 2,51 2,24 2,01 1,81 1,63 1,47 1,33 1,21 1,10 4. /300 9,36 7,78 6,53 5,53 4,72 4,05 3,51 3,05 2,66 2,34 2,06 1,83 1,63 1,45 1,29 1,15 1,04 0,93 0,84 0,68 Schemat 3 przęsłowy 1. SGN 3,95 3,59 3,28 3,01 2,77 2,56 2,37 2,20 2,05 1,91 1,79 1,68 1,57 1,48 1,39 1,31 1,24 1,18 1,11 1,05 2. /150 7,93 6,59 5,54 4,69 4,01 3,46 2,99 2,61 2,29 2,02 1,78 1,58 1,41 1,26 1,13 1,01 0,91 0,83 0,68 0,62 3. /200 5,92 4,92 4,13 3,51 2,99 2,57 2,22 1,93 1,69 1,49 1,31 1,16 1,03 0,92 0,83 0,74 0,66 0,59 0,54 0,49 0,44 4. /300 3,92 3,25 2,72 2,30 1,96 1,69 1,45 1,27 1,10 0,96 0,85 0,66 0,59 0,52 0,46 0,41 0,37 0,33 0,29 0,26 1. SGN 4,48 4,07 3,71 3,40 3,13 2,89 2,68 2,48 2,31 2,15 2,02 1,89 1,77 1,66 1,56 1,48 1,40 1,32 1,18 1,12 2. /150 8,59 7,15 6,00 5,09 4,36 3,75 3,25 2,83 2,48 2,18 1,93 1,71 1,52 1,36 1,22 1,09 0,99 0,89 0,81 0,74 0,67 3. /200 6,42 5,34 4,48 3,80 3,24 2,79 2,41 2,10 1,83 1,61 1,43 1,27 1,12 0,90 0,72 0,65 0,58 0,53 0,48 4. /300 4,25 3,52 2,95 2,50 2,13 1,83 1,58 1,37 1,19 1,05 0,92 0,81 0,72 0,63 0,57 0,50 0,45 0,40 0,36 0,32 0,29 1. SGN 5,03 4,57 4,17 3,82 3,50 3,24 2,99 2,77 2,58 2,41 2,25 2,10 1,97 1,85 1,74 1,64 1,55 1,47 1,38 1,32 2. /150 9,26 7,71 6,47 5,49 4,69 4,04 3,50 3,05 2,67 2,35 2,08 1,85 1,65 1,47 1,32 1,18 1,07 0,97 0,87 0,79 0,72 3. /200 6,92 5,75 4,83 4,09 3,49 3,01 2,60 2,26 1,98 1,74 1,54 1,36 1,21 1,08 0,96 0,87 0,78 0,63 0,57 0,51 4. /300 4,58 3,80 3,19 2,69 2,29 1,97 1,70 1,47 1,29 1,13 0,99 0,77 0,68 0,61 0,54 0,49 0,43 0,39 0,34 0,31 1. SGN 5,89 5,34 4,87 4,46 4,09 3,77 3,48 3,23 3,00 2,79 2,61 2,44 2,29 2,15 2,02 1,90 1,80 1,70 1,60 1,52 1,44 2. /150 10,33 8,60 7,23 6,13 5,24 4,51 3,91 3,41 2,98 2,63 2,32 2,06 1,84 1,65 1,48 1,32 1,19 1,07 0,98 3. /200 7,73 6,42 5,39 4,56 3,90 3,35 2,90 2,52 2,21 1,94 1,72 1,52 1,35 1,20 1,08 0,97 0,87 0,78 0,71 0,64 0,58 4. /300 5,11 4,24 3,56 3,01 2,56 2,20 1,90 1,65 1,44 1,26 1,10 0,98 0,87 0,77 0,69 0,61 0,55 0,48 0,44 0,38 0,34 1. SGN 7,20 6,53 5,94 5,43 4,98 4,58 4,23 3,92 3,64 3,38 3,16 2,95 2,77 2,60 2,44 2,30 2,16 2,05 1,93 1,83 1,74 2. /150 11,95 9,94 8,36 7,08 6,06 5,21 4,52 3,94 3,45 3,04 2,69 2,39 2,13 1,90 1,71 1,53 1,39 1,13 1,02 0,93 3. /200 8,93 7,42 6,23 5,28 4,51 3,88 3,36 2,92 2,56 2,25 1,98 1,76 1,56 1,39 1,12 1,01 0,91 0,82 0,74 0,67 4. /300 5,91 4,91 4,11 3,48 2,96 2,54 2,20 1,91 1,67 1,46 1,28 1,13 0,89 0,79 0,71 0,62 0,56 0,50 0,45 0,40 1. SGN 10,06 9,09 8,26 7,53 6,89 6,34 5,85 5,40 5,01 4,66 4,34 4,06 3,80 3,56 3,34 3,14 2,96 2,80 2,64 2,50 2,36 2. /150 14,97 12,46 10,47 8,88 7,59 6,53 5,67 4,94 4,33 3,81 3,37 2,99 2,67 2,38 2,14 1,92 1,73 1,56 1,42 1,29 1,17 3. /200 11,19 9,30 7,81 6,62 5,65 4,86 4,20 3,66 3,20 2,82 2,49 2,20 1,96 1,75 1,56 1,40 1,26 1,14 1,03 0,93 0,84 4. /300 7,41 6,14 5,15 4,36 3,72 3,19 2,75 2,39 2,09 1,83 1,61 1,42 1,11 0,99 0,89 0,79 0,71 0,63 0,56 0,51 12

13 T Perforowana Pozytyw Wąska fala przy podporze. Szerokość całkowita Szerokość krycia ~ kolor p. blachy Wytrzymałość na Granica Ciężar nominalna rdzenia rozciąganie plastyczności Cynk Powłoka A t nom t core g f y f u Zn SP 15 B mm mm kg/m 2 MPa MPa g/m² µm 1. 0,69 8,86 320,0 390, ,74 9,50 320,0 390, ,79 10,13 320,0 390, ,87 11,14 320,0 390, ,99 12,66 320,0 390, ,24 15,83 320,0 390, Obliczenia wykonano wg EN Obciążenie obliczeniowe porównać z wartościami w tablicach (1.SGN W stanie granicznym użytkowania przyjęto wartości charakterystyczne (g f =1,0 W obliczeniach uwzględniono ciężar blachy (g f =1,35 Obciążenie ciągłe równomierne w [kn/m 2 ]. 1.Stan graniczny nośności (SGN; Q 2.Stan graniczny użytkowania. Strzałka ugięcia f = /150 (SGU; Q ch 3.Stan graniczny użytkowania. Strzałka ugięcia f = /200 (SGU; Q ch 4.Stan graniczny użytkowania. Strzałka ugięcia f = /300 (SGU; Q ch Schemat 1 przęsłowy 1. SGN 4,22 3,73 3,32 2,97 2,67 2,41 2,19 1,99 1,82 1,68 1,54 1,42 1,31 1,22 1,13 1,05 0,98 0,92 0,86 2. /150 3,89 3,22 2,70 2,29 1,94 1,67 1,44 1,09 0,95 0,84 0,74 0,66 0,58 0,51 0,45 0,41 0,37 0,33 0,29 0,26 3. /200 2,89 2,40 2,01 1,70 1,44 1,23 1,06 0,92 0,79 0,61 0,54 0,47 0,41 0,37 0,32 0,28 0,25 0,22 0,20 0,18 4. /300 1,90 1,57 1,31 1,10 0,93 0,79 0,67 0,58 0,50 0,43 0,37 0,32 0,28 0,25 0,21 0,19 0,17 0,14 0,12 0,11 0,09 1. SGN 4,73 4,18 3,72 3,32 2,99 2,70 2,45 2,23 2,04 1,87 1,73 1,59 1,48 1,36 1,27 1,18 1,11 1,03 0,96 0,90 0,85 2. /150 4,22 3,51 2,94 2,49 2,12 1,82 1,57 1,36 1,19 1,03 0,91 0,71 0,63 0,56 0,50 0,45 0,41 0,36 0,32 0,29 3. /200 3,15 2,61 2,18 1,84 1,57 1,34 1,16 0,87 0,76 0,66 0,58 0,51 0,45 0,40 0,35 0,31 0,27 0,24 0,21 0,19 4. /300 2,06 1,71 1,42 1,20 1,01 0,86 0,74 0,63 0,55 0,47 0,41 0,35 0,31 0,27 0,23 0,20 0,17 0,15 0,14 0,11 0,09 1. SGN 5,25 4,64 4,12 3,69 3,32 3,00 2,72 2,48 2,27 2,08 1,91 1,77 1,63 1,52 1,41 1,32 1,22 1,15 1,08 1,01 0,95 2. /150 4,57 3,79 3,18 2,69 2,29 1,96 1,69 1,47 1,28 1,12 0,99 0,87 0,77 0,68 0,60 0,54 0,48 0,44 0,39 0,34 0,31 3. /200 3,40 2,82 2,36 1,99 1,69 1,46 1,08 0,93 0,82 0,72 0,63 0,55 0,49 0,43 0,38 0,34 0,29 0,26 0,24 0,21 4. /300 2,23 1,85 1,54 1,29 1,09 0,93 0,68 0,59 0,51 0,44 0,38 0,34 0,29 0,25 0,22 0,19 0,16 0,15 0,12 0,10 1. SGN 6,11 5,40 4,79 4,29 3,86 3,49 3,17 2,89 2,64 2,43 2,23 2,06 1,91 1,77 1,65 1,53 1,44 1,34 1,18 1,11 2. /150 5,12 4,25 3,56 3,01 2,57 2,20 1,90 1,65 1,44 1,26 1,11 0,98 0,87 0,76 0,68 0,61 0,54 0,49 0,44 0,39 0,35 3. /200 3,81 3,16 2,64 2,23 1,90 1,62 1,40 1,22 1,06 0,92 0,71 0,62 0,55 0,48 0,43 0,38 0,34 0,29 0,27 0,23 4. /300 2,50 2,07 1,73 1,45 1,23 1,05 0,90 0,77 0,67 0,57 0,50 0,43 0,37 0,33 0,29 0,25 0,22 0,19 0,16 0,15 0,13 1. SGN 7,44 6,57 5,85 5,23 4,71 4,26 3,87 3,53 3,22 2,96 2,72 2,52 2,33 2,16 2,01 1,88 1,75 1,64 1,53 1,44 1,35 2. /150 5,93 4,92 4,13 3,49 2,97 2,55 2,20 1,91 1,67 1,46 1,29 1,13 0,89 0,79 0,71 0,63 0,56 0,51 0,46 0,40 3. /200 4,42 3,66 3,06 2,59 2,20 1,88 1,62 1,40 1,22 1,07 0,93 0,82 0,72 0,64 0,57 0,50 0,44 0,39 0,34 0,30 0,27 4. /300 2,90 2,40 2,01 1,68 1,42 1,22 1,04 0,89 0,77 0,67 0,57 0,50 0,44 0,38 0,33 0,29 0,25 0,22 0,19 0,16 0,14 1. SGN 9,81 8,66 7,71 6,90 6,21 5,62 5,10 4,65 4,26 3,91 3,60 3,33 3,08 2,85 2,65 2,48 2,32 2,16 2,03 1,90 1,79 2. /150 7,43 6,17 5,17 4,37 3,73 3,20 2,76 2,40 2,09 1,83 1,61 1,43 1,12 0,99 0,89 0,79 0,71 0,63 0,57 0,51 3. /200 5,54 4,59 3,83 3,24 2,76 2,36 2,03 1,76 1,53 1,34 1,17 1,03 0,91 0,63 0,56 0,49 0,44 0,38 0,34 4. /300 3,64 3,01 2,51 2,11 1,79 1,53 1,30 1,12 0,97 0,84 0,73 0,63 0,54 0,48 0,42 0,37 0,32 0,28 0,23 0,21 0,18 13

14 Schemat 2 przęsłowy 1. SGN 2,90 2,64 2,41 2,21 2,03 1,87 1,73 1,61 1,49 1,40 1,30 1,22 1,14 1,07 1,01 0,95 0,90 0,84 0,71 2. /150 9,69 8,06 6,77 5,75 4,91 4,23 3,67 3,20 2,81 2,47 2,19 1,95 1,73 1,55 1,40 1,26 1,13 1,03 0,93 0,85 0,77 3. /200 7,24 6,03 5,06 4,29 3,67 3,15 2,73 2,38 2,08 1,84 1,62 1,43 1,28 1,14 1,02 0,92 0,84 0,68 0,61 0,56 4. /300 4,80 3,99 3,34 2,83 2,41 2,07 1,79 1,56 1,36 1,19 1,05 0,93 0,83 0,73 0,65 0,58 0,52 0,47 0,42 0,38 0,34 1. SGN 3,30 3,00 2,73 2,50 2,30 2,12 1,96 1,82 1,69 1,57 1,47 1,38 1,29 1,21 1,14 1,07 1,01 0,95 0,90 0,85 0,81 2. /150 10,48 8,72 7,33 6,22 5,32 4,59 3,97 3,47 3,04 2,68 2,37 2,11 1,88 1,68 1,51 1,36 1,23 1,11 1,01 0,92 0,83 3. /200 7,84 6,52 5,48 4,64 3,96 3,41 2,96 2,57 2,25 1,98 1,75 1,55 1,39 1,24 1,11 0,90 0,81 0,74 0,67 0,61 4. /300 5,19 4,31 3,62 3,06 2,61 2,24 1,94 1,69 1,47 1,30 1,14 1,01 0,90 0,79 0,71 0,63 0,57 0,50 0,46 0,41 0,37 1. SGN 3,71 3,36 3,06 2,80 2,58 2,37 2,19 2,03 1,89 1,76 1,64 1,54 1,44 1,35 1,27 1,20 1,12 1,07 0,94 0,90 2. /150 11,28 9,39 7,90 6,69 5,73 4,93 4,28 3,73 3,27 2,88 2,55 2,27 2,02 1,81 1,63 1,46 1,32 1,20 1,08 0,98 0,90 3. /200 8,44 7,01 5,89 5,00 4,27 3,68 3,18 2,77 2,43 2,13 1,89 1,67 1,49 1,33 1,19 1,07 0,96 0,87 0,79 0,72 0,65 4. /300 5,59 4,64 3,90 3,30 2,81 2,41 2,09 1,81 1,59 1,39 1,23 1,08 0,96 0,85 0,76 0,68 0,61 0,55 0,49 0,44 0,40 1. SGN 4,40 3,99 3,63 3,32 3,04 2,80 2,59 2,39 2,22 2,07 1,93 1,80 1,69 1,58 1,49 1,40 1,31 1,24 1,18 1,11 1,05 2. /150 12,57 10,46 8,80 7,46 6,38 5,50 4,76 4,16 3,65 3,21 2,84 2,53 2,26 2,02 1,81 1,64 1,47 1,33 1,21 1,10 3. /200 9,40 7,82 6,57 5,57 4,76 4,09 3,55 3,09 2,71 2,38 2,10 1,87 1,66 1,48 1,33 1,20 1,08 0,97 0,73 4. /300 6,23 5,18 4,34 3,68 3,13 2,69 2,33 2,03 1,76 1,56 1,37 1,21 1,07 0,96 0,85 0,76 0,68 0,62 0,55 0,50 0,44 1. SGN 5,40 4,89 4,44 4,06 3,72 3,42 3,16 2,92 2,71 2,52 2,35 2,19 2,05 1,92 1,80 1,70 1,60 1,51 1,42 1,34 1,27 2. /150 14,48 12,05 10,13 8,60 7,35 6,34 5,49 4,79 4,20 3,70 3,28 2,92 2,60 2,33 2,09 1,88 1,69 1,54 1,40 1,27 1,16 3. /200 10,83 9,01 7,57 6,42 5,48 4,72 4,09 3,56 3,12 2,74 2,42 2,15 1,92 1,71 1,54 1,38 1,24 1,13 1,02 0,92 0,84 4. /300 7,18 5,96 5,01 4,24 3,61 3,10 2,68 2,33 2,04 1,79 1,58 1,40 1,24 1,10 0,98 0,79 0,71 0,63 0,57 0,52 1. SGN 7,56 6,83 6,19 5,65 5,17 4,75 4,37 4,04 3,74 3,48 3,24 3,02 2,82 2,64 2,48 2,33 2,19 2,06 1,95 1,84 1,74 2. /150 18,16 15,10 12,69 10,77 9,21 7,94 6,88 6,00 5,27 4,64 4,11 3,65 3,26 2,92 2,62 2,36 2,13 1,93 1,74 1,59 1,45 3. /200 13,57 11,29 9,49 8,04 6,87 5,91 5,12 4,46 3,91 3,44 3,04 2,70 2,41 2,15 1,92 1,73 1,56 1,41 1,27 1,16 1,05 4. /300 9,00 7,47 6,27 5,31 4,53 3,89 3,36 2,92 2,56 2,24 1,98 1,75 1,55 1,38 1,23 1,10 0,99 0,89 0,72 0,65 Schemat 3 przęsłowy 1. SGN 3,49 3,18 2,91 2,67 2,46 2,27 2,11 1,96 1,82 1,70 1,59 1,49 1,40 1,31 1,24 1,17 1,11 1,05 0,99 0,94 0,89 2. /150 7,60 6,33 5,32 4,50 3,85 3,32 2,87 2,50 2,19 1,94 1,71 1,51 1,35 1,21 1,08 0,97 0,87 0,79 0,71 0,65 0,59 3. /200 5,68 4,72 3,96 3,36 2,87 2,46 2,13 1,86 1,62 1,42 1,26 1,11 0,99 0,79 0,71 0,63 0,57 0,51 0,46 0,42 4. /300 3,76 3,12 2,61 2,21 1,88 1,61 1,39 1,21 1,05 0,92 0,81 0,63 0,56 0,49 0,44 0,39 0,35 0,32 0,28 0,25 1. SGN 3,97 3,61 3,30 3,03 2,78 2,57 2,38 2,21 2,06 1,93 1,80 1,69 1,58 1,49 1,40 1,33 1,18 1,12 1,06 2. /150 8,24 6,86 5,77 4,89 4,18 3,60 3,11 2,71 2,38 2,09 1,85 1,64 1,46 1,30 1,17 1,05 0,95 0,85 0,77 0,64 3. /200 6,16 5,12 4,30 3,64 3,11 2,67 2,31 2,01 1,76 1,55 1,37 1,21 1,08 0,96 0,86 0,77 0,69 0,62 0,56 0,50 0,46 4. /300 4,07 3,38 2,84 2,40 2,04 1,75 1,51 1,31 1,14 0,78 0,69 0,61 0,54 0,48 0,43 0,38 0,34 0,30 0,27 1. SGN 4,46 4,06 3,71 3,40 3,13 2,89 2,67 2,48 2,30 2,15 2,01 1,88 1,77 1,66 1,56 1,47 1,39 1,32 1,18 1,12 2. /150 8,90 7,40 6,22 5,27 4,50 3,88 3,36 2,93 2,56 2,26 2,00 1,77 1,57 1,41 1,26 1,13 1,02 0,92 0,84 0,76 0,69 3. /200 6,64 5,52 4,63 3,93 3,35 2,88 2,50 2,17 1,90 1,67 1,47 1,30 1,16 1,03 0,92 0,83 0,74 0,67 0,60 0,54 0,49 4. /300 4,40 3,65 3,06 2,58 2,21 1,89 1,63 1,41 1,23 1,08 0,95 0,84 0,74 0,65 0,58 0,51 0,46 0,41 0,36 0,33 0,29 1. SGN 5,30 4,82 4,39 4,02 3,69 3,41 3,15 2,92 2,72 2,53 2,37 2,21 2,08 1,95 1,84 1,73 1,63 1,54 1,46 1,38 1,31 2. /150 9,94 8,27 6,94 5,89 5,03 4,33 3,75 3,27 2,87 2,52 2,23 1,98 1,76 1,58 1,41 1,27 1,14 1,03 0,93 0,85 0,77 3. /200 7,43 6,17 5,18 4,38 3,75 3,22 2,79 2,43 2,12 1,86 1,65 1,46 1,29 1,16 1,04 0,93 0,83 0,68 0,61 0,55 4. /300 4,91 4,07 3,42 2,89 2,46 2,11 1,83 1,58 1,38 1,21 1,06 0,93 0,83 0,73 0,65 0,58 0,52 0,46 0,42 0,37 0,33 1. SGN 6,51 5,90 5,38 4,92 4,52 4,16 3,85 3,56 3,31 3,09 2,87 2,69 2,52 2,36 2,22 2,09 1,98 1,87 1,76 1,67 1,58 2. /150 11,48 9,55 8,02 6,80 5,82 5,00 4,34 3,78 3,32 2,92 2,58 2,29 2,04 1,82 1,63 1,46 1,32 1,20 1,08 0,98 0,89 3. /200 8,58 7,13 5,99 5,07 4,33 3,72 3,22 2,80 2,45 2,15 1,90 1,68 1,50 1,33 1,19 1,07 0,96 0,86 0,78 0,71 0,64 4. /300 5,68 4,71 3,95 3,34 2,84 2,44 2,11 1,83 1,59 1,39 1,23 1,08 0,96 0,85 0,66 0,59 0,54 0,48 0,42 0,38 1. SGN 9,15 8,29 7,53 6,87 6,30 5,80 5,35 4,95 4,59 4,27 3,98 3,72 3,48 3,26 3,06 2,88 2,71 2,57 2,43 2,29 2,17 2. /150 14,39 11,96 10,05 8,53 7,29 6,27 5,44 4,74 4,15 3,66 3,23 2,87 2,56 2,29 2,05 1,84 1,65 1,50 1,35 1,23 1,11 3. / ,94 7,50 6,36 5,43 4,67 4,04 3,52 3,07 2,70 2,38 2,11 1,88 1,67 1,50 1,34 1,20 1,09 0,98 0,89 4. /300 7,12 5,90 4,95 4,19 3,56 3,06 2,64 2,29 2,00 1,75 1,54 1,36 1,20 1,06 0,95 0,84 0,67 0,60 0,54 0,48 14

15 T Pozytyw Wąska fala przy podporze. Szerokość całkowita Szerokość krycia ~ kolor p. blachy Wytrzymałość na Granica Ciężar nominalna rdzenia rozciąganie plastyczności Cynk Powłoka A t nom t core g f y f u Zn SP 15 B mm mm kg/m 2 MPa MPa g/m² µm 1. 0,69 9,81 320,0 390, ,74 10,51 320,0 390, ,79 11,21 320,0 390, ,87 12,34 320,0 390, ,99 14,02 320,0 390, ,24 17,52 320,0 390, Obliczenia wykonano wg EN Obciążenie obliczeniowe porównać z wartościami w tablicach (1.SGN W stanie granicznym użytkowania przyjęto wartości charakterystyczne (g f =1,0 W obliczeniach uwzględniono ciężar blachy (g f =1,35 Obciążenie ciągłe równomierne w [kn/m 2 ]. 1.Stan graniczny nośności (SGN; Q 2.Stan graniczny użytkowania. Strzałka ugięcia f = /150 (SGU; Q ch 3.Stan graniczny użytkowania. Strzałka ugięcia f = /200 (SGU; Q ch 4.Stan graniczny użytkowania. Strzałka ugięcia f = /300 (SGU; Q ch Schemat 1 przęsłowy 1. SGN 5,37 4,74 4,22 3,77 3,39 3,07 2,79 2,54 2,33 2,14 1,96 1,81 1,68 1,55 1,44 1,35 1,26 1,18 1,10 1,03 0,97 2. /150 5,75 4,78 4,01 3,40 2,90 2,49 2,15 1,87 1,64 1,44 1,26 1,13 0,99 0,89 0,79 0,71 0,63 0,57 0,51 0,46 0,42 3. /200 4,29 3,57 2,99 2,52 2,15 1,84 1,59 1,38 1,20 1,05 0,92 0,82 0,73 0,64 0,57 0,51 0,45 0,40 0,36 0,32 0,29 4. /300 2,83 2,35 1,96 1,65 1,41 1,20 1,03 0,89 0,77 0,67 0,59 0,51 0,44 0,39 0,34 0,31 0,27 0,24 0,21 0,18 0,16 1. SGN 5,95 5,26 4,68 4,19 3,76 3,41 3,09 2,82 2,58 2,37 2,18 2,01 1,86 1,73 1,61 1,50 1,40 1,31 1,23 1,15 1,08 2. /150 6,25 5,19 4,36 3,69 3,15 2,71 2,34 2,03 1,78 1,56 1,38 1,22 1,08 0,96 0,86 0,77 0,69 0,62 0,56 0,50 0,46 3. /200 4,66 3,87 3,24 2,74 2,33 2,00 1,73 1,51 1,31 1,15 1,01 0,89 0,79 0,62 0,55 0,49 0,44 0,39 0,35 0,32 4. /300 3,07 2,55 2,13 1,79 1,52 1,30 1,12 0,97 0,84 0,73 0,64 0,56 0,49 0,43 0,38 0,33 0,29 0,26 0,22 0,20 0,18 1. SGN 6,61 5,84 5,20 4,65 4,19 3,78 3,44 3,13 2,87 2,63 2,42 2,24 2,07 1,92 1,79 1,66 1,56 1,46 1,36 1,29 1,21 2. /150 6,75 5,61 4,71 3,99 3,40 2,93 2,53 2,20 1,92 1,69 1,49 1,31 1,17 1,04 0,93 0,83 0,67 0,60 0,54 0,49 3. /200 5,04 4,18 3,50 2,96 2,52 2,17 1,87 1,62 1,41 1,24 1,09 0,97 0,85 0,67 0,60 0,53 0,48 0,42 0,38 0,34 4. /300 3,32 2,75 2,30 1,94 1,65 1,41 1,21 1,04 0,91 0,79 0,69 0,60 0,53 0,47 0,41 0,36 0,31 0,28 0,24 0,22 0,19 1. SGN 7,52 6,65 5,91 5,29 4,76 4,31 3,91 3,56 3,26 2,99 2,76 2,55 2,36 2,19 2,04 1,90 1,77 1,66 1,55 1,46 1,37 2. /150 7,56 6,28 5,27 4,47 3,81 3,28 2,83 2,46 2,16 1,89 1,66 1,48 1,31 1,17 1,04 0,93 0,84 0,67 0,61 0,55 3. /200 5,64 4,67 3,92 3,32 2,82 2,43 2,09 1,82 1,58 1,38 1,23 1,08 0,95 0,84 0,67 0,60 0,53 0,48 0,43 0,38 4. /300 3,72 3,08 2,58 2,18 1,85 1,58 1,36 1,17 1,01 0,89 0,77 0,68 0,60 0,52 0,45 0,40 0,35 0,32 0,28 0,24 0,21 1. SGN 8,70 7,69 6,84 6,12 5,51 4,98 4,53 4,13 3,78 3,47 3,20 2,95 2,73 2,54 2,36 2,20 2,05 1,92 1,80 1,69 1,59 2. /150 8,78 7,30 6,12 5,19 4,43 3,80 3,29 2,86 2,50 2,20 1,94 1,72 1,53 1,36 1,21 1,09 0,97 0,87 0,79 0,71 0,64 3. /200 6,55 5,43 4,55 3,85 3,28 2,82 2,43 2,11 1,84 1,61 1,42 1,11 0,98 0,78 0,62 0,56 0,50 0,45 4. /300 4,32 3,58 2,99 2,52 2,15 1,83 1,58 1,36 1,18 1,03 0,90 0,79 0,69 0,61 0,54 0,47 0,41 0,37 0,32 0,29 0,25 1. SGN 11,20 9,90 8,81 7,88 7,10 6,41 5,83 5,32 4,86 4,47 4,12 3,80 3,52 3,27 3,04 2,84 2,64 2,47 2,32 2,18 2,05 2. /150 11,01 9,15 7,68 6,51 5,56 4,77 4,13 3,59 3,14 2,76 2,44 2,16 1,91 1,70 1,52 1,36 1,22 1,10 0,99 0,90 0,81 3. /200 8,22 6,82 5,72 4,84 4,12 3,53 3,05 2,65 2,31 2,02 1,78 1,57 1,39 1,24 1,11 0,98 0,78 0,63 0,57 4. /300 5,42 4,49 3,75 3,17 2,69 2,30 1,98 1,72 1,48 1,29 1,13 0,99 0,87 0,77 0,68 0,60 0,53 0,47 0,41 0,36 0,32 15

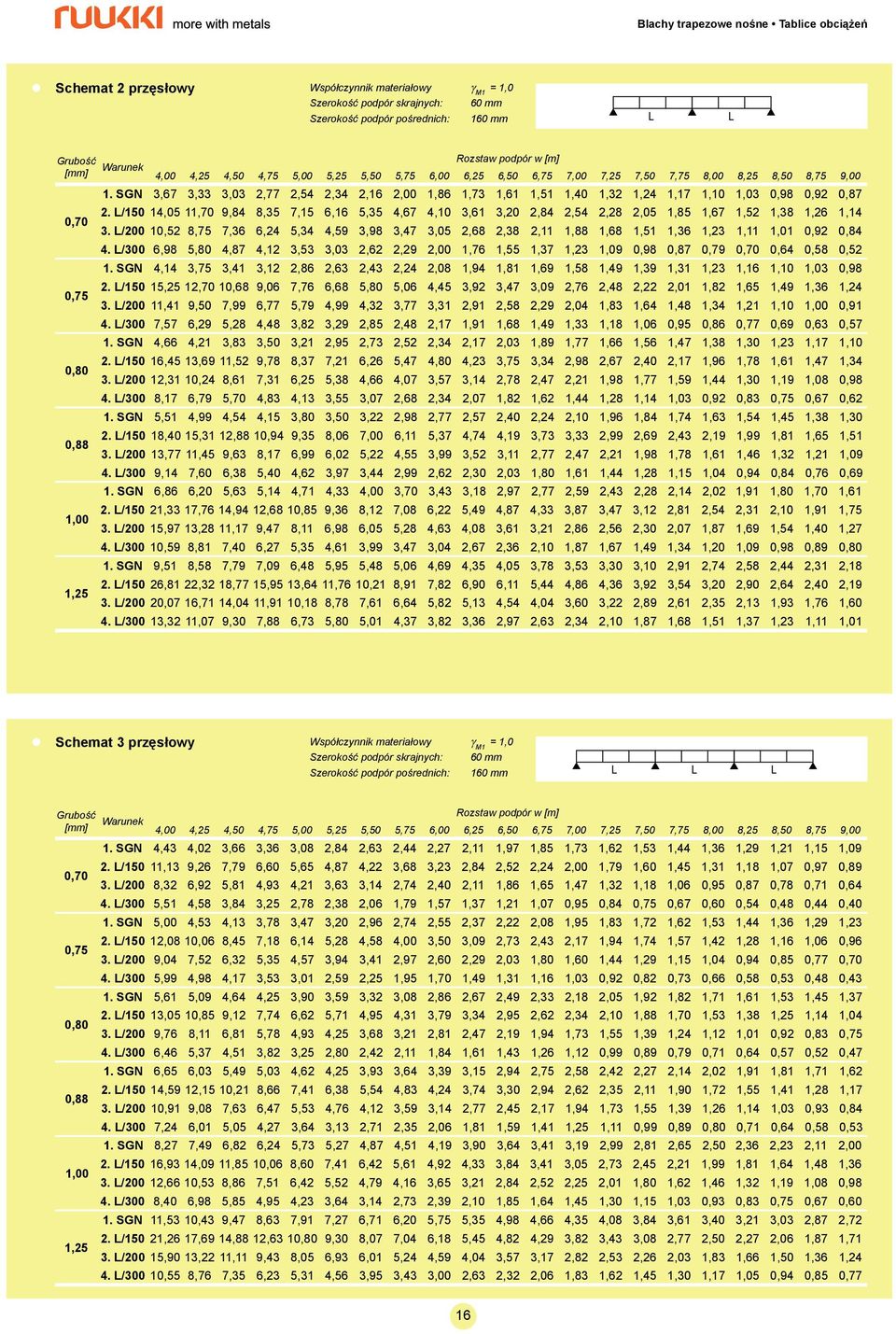

16 Schemat 2 przęsłowy 1. SGN 3,67 3,33 3,03 2,77 2,54 2,34 2,16 2,00 1,86 1,73 1,61 1,51 1,40 1,32 1,24 1,17 1,10 1,03 0,98 0,92 0,87 2. /150 14,05 11,70 9,84 8,35 7,15 6,16 5,35 4,67 4,10 3,61 3,20 2,84 2,54 2,28 2,05 1,85 1,67 1,52 1,38 1,26 1,14 3. /200 10,52 8,75 7,36 6,24 5,34 4,59 3,98 3,47 3,05 2,68 2,38 2,11 1,88 1,68 1,51 1,36 1,23 1,11 1,01 0,92 0,84 4. /300 6,98 5,80 4,87 4,12 3,53 3,03 2,62 2,29 2,00 1,76 1,55 1,37 1,23 1,09 0,98 0,87 0,79 0,64 0,58 0,52 1. SGN 4,14 3,75 3,41 3,12 2,86 2,63 2,43 2,24 2,08 1,94 1,81 1,69 1,58 1,49 1,39 1,31 1,23 1,16 1,10 1,03 0,98 2. /150 15,25 12,70 10,68 9,06 7,76 6,68 5,80 5,06 4,45 3,92 3,47 3,09 2,76 2,48 2,22 2,01 1,82 1,65 1,49 1,36 1,24 3. /200 11,41 9,50 7,99 6,77 5,79 4,99 4,32 3,77 3,31 2,91 2,58 2,29 2,04 1,83 1,64 1,48 1,34 1,21 1,10 0,91 4. /300 7,57 6,29 5,28 4,48 3,82 3,29 2,85 2,48 2,17 1,91 1,68 1,49 1,33 1,18 1,06 0,95 0,86 0,77 0,69 0,63 0,57 1. SGN 4,66 4,21 3,83 3,50 3,21 2,95 2,73 2,52 2,34 2,17 2,03 1,89 1,77 1,66 1,56 1,47 1,38 1,30 1,23 1,17 1,10 2. /150 16,45 13,69 11,52 9,78 8,37 7,21 6,26 5,47 4,80 4,23 3,75 3,34 2,98 2,67 2,40 2,17 1,96 1,78 1,61 1,47 1,34 3. /200 12,31 10,24 8,61 7,31 6,25 5,38 4,66 4,07 3,57 3,14 2,78 2,47 2,21 1,98 1,77 1,59 1,44 1,30 1,19 1,08 0,98 4. /300 8,17 6,79 5,70 4,83 4,13 3,55 3,07 2,68 2,34 2,07 1,82 1,62 1,44 1,28 1,14 1,03 0,92 0,83 0,67 0,62 1. SGN 5,51 4,99 4,54 4,15 3,80 3,50 3,22 2,98 2,77 2,57 2,40 2,24 2,10 1,96 1,84 1,74 1,63 1,54 1,45 1,38 1,30 2. /150 18,40 15,31 12,88 10,94 9,35 8,06 7,00 6,11 5,37 4,74 4,19 3,73 3,33 2,99 2,69 2,43 2,19 1,99 1,81 1,65 1,51 3. /200 13,77 11,45 9,63 8,17 6,99 6,02 5,22 4,55 3,99 3,52 3,11 2,77 2,47 2,21 1,98 1,78 1,61 1,46 1,32 1,21 1,09 4. /300 9,14 7,60 6,38 5,40 4,62 3,97 3,44 2,99 2,62 2,30 2,03 1,80 1,61 1,44 1,28 1,15 1,04 0,94 0,84 0,76 0,69 1. SGN 6,86 6,20 5,63 5,14 4,71 4,33 4,00 3,70 3,43 3,18 2,97 2,77 2,59 2,43 2,28 2,14 2,02 1,91 1,80 1,70 1,61 2. /150 21,33 17,76 14,94 12,68 10,85 9,36 8,12 7,08 6,22 5,49 4,87 4,33 3,87 3,47 3,12 2,81 2,54 2,31 2,10 1,91 1,75 3. /200 15,97 13,28 11,17 9,47 8,11 6,98 6,05 5,28 4,63 4,08 3,61 3,21 2,86 2,56 2,30 2,07 1,87 1,69 1,54 1,40 1,27 4. /300 10,59 8,81 7,40 6,27 5,35 4,61 3,99 3,47 3,04 2,67 2,36 2,10 1,87 1,67 1,49 1,34 1,20 1,09 0,98 0,89 1. SGN 9,51 8,58 7,79 7,09 6,48 5,95 5,48 5,06 4,69 4,35 4,05 3,78 3,53 3,30 3,10 2,91 2,74 2,58 2,44 2,31 2,18 2. /150 26,81 22,32 18,77 15,95 13,64 11,76 10,21 8,91 7,82 6,90 6,11 5,44 4,86 4,36 3,92 3,54 3,20 2,90 2,64 2,40 2,19 3. /200 20,07 16,71 14,04 11,91 10,18 8,78 7,61 6,64 5,82 5,13 4,54 4,04 3,60 3,22 2,89 2,61 2,35 2,13 1,93 1,76 1,60 4. /300 13,32 11,07 9,30 7,88 6,73 5,80 5,01 4,37 3,82 3,36 2,97 2,63 2,34 2,10 1,87 1,68 1,51 1,37 1,23 1,11 1,01 Schemat 3 przęsłowy 1. SGN 4,43 4,02 3,66 3,36 3,08 2,84 2,63 2,44 2,27 2,11 1,97 1,85 1,73 1,62 1,53 1,44 1,36 1,29 1,21 1,15 1,09 2. /150 11,13 9,26 7,79 6,60 5,65 4,87 4,22 3,68 3,23 2,84 2,52 2,24 2,00 1,79 1,60 1,45 1,31 1,18 1,07 0,97 0,89 3. /200 8,32 6,92 5,81 4,93 4,21 3,63 3,14 2,74 2,40 2,11 1,86 1,65 1,47 1,32 1,18 1,06 0,95 0,87 0,78 0,71 0,64 4. /300 5,51 4,58 3,84 3,25 2,78 2,38 2,06 1,79 1,57 1,37 1,21 1,07 0,95 0,84 0,67 0,60 0,54 0,48 0,44 0,40 1. SGN 5,00 4,53 4,13 3,78 3,47 3,20 2,96 2,74 2,55 2,37 2,22 2,08 1,95 1,83 1,72 1,62 1,53 1,44 1,36 1,29 1,23 2. /150 12,08 10,06 8,45 7,18 6,14 5,28 4,58 4,00 3,50 3,09 2,73 2,43 2,17 1,94 1,74 1,57 1,42 1,28 1,16 1,06 0,96 3. /200 9,04 7,52 6,32 5,35 4,57 3,94 3,41 2,97 2,60 2,29 2,03 1,80 1,60 1,44 1,29 1,15 1,04 0,94 0,85 0,77 4. /300 5,99 4,98 4,17 3,53 3,01 2,59 2,25 1,95 1,70 1,49 1,31 1,16 1,03 0,92 0,82 0,73 0,66 0,58 0,53 0,48 0,43 1. SGN 5,61 5,09 4,64 4,25 3,90 3,59 3,32 3,08 2,86 2,67 2,49 2,33 2,18 2,05 1,92 1,82 1,71 1,61 1,53 1,45 1,37 2. /150 13,05 10,85 9,12 7,74 6,62 5,71 4,95 4,31 3,79 3,34 2,95 2,62 2,34 2,10 1,88 1,70 1,53 1,38 1,14 1,04 3. /200 9,76 8,11 6,81 5,78 4,93 4,25 3,68 3,21 2,81 2,47 2,19 1,94 1,73 1,55 1,39 1,24 1,12 1,01 0,92 0,83 4. /300 6,46 5,37 4,51 3,82 3,25 2,80 2,42 2,11 1,84 1,61 1,43 1,26 1,12 0,99 0,89 0,79 0,71 0,64 0,57 0,52 0,47 1. SGN 6,65 6,03 5,49 5,03 4,62 4,25 3,93 3,64 3,39 3,15 2,94 2,75 2,58 2,42 2,27 2,14 2,02 1,91 1,81 1,71 1,62 2. /150 14,59 12,15 10,21 8,66 7,41 6,38 5,54 4,83 4,24 3,74 3,30 2,94 2,62 2,35 2,11 1,90 1,72 1,55 1,41 1,28 1,17 3. /200 10,91 9,08 7,63 6,47 5,53 4,76 4,12 3,59 3,14 2,77 2,45 2,17 1,94 1,73 1,55 1,39 1,26 1,14 1,03 0,93 0,84 4. /300 7,24 6,01 5,05 4,27 3,64 3,13 2,71 2,35 2,06 1,81 1,59 1,41 1,11 0,99 0,89 0,71 0,64 0,58 0,53 1. SGN 8,27 7,49 6,82 6,24 5,73 5,27 4,87 4,51 4,19 3,90 3,64 3,41 3,19 2,99 2,81 2,65 2,50 2,36 2,23 2,11 2,00 2. /150 16,93 14,09 11,85 10,06 8,60 7,41 6,42 5,61 4,92 4,33 3,84 3,41 3,05 2,73 2,45 2,21 1,99 1,81 1,64 1,48 1,36 3. /200 12,66 10,53 8,86 7,51 6,42 5,52 4,79 4,16 3,65 3,21 2,84 2,52 2,25 2,01 1,80 1,62 1,46 1,32 1,19 1,08 0,98 4. /300 8,40 6,98 5,85 4,95 4,23 3,64 3,14 2,73 2,39 2,10 1,85 1,64 1,45 1,30 1,15 1,03 0,93 0,83 0,67 0,60 1. SGN 11,53 10,43 9,47 8,63 7,91 7,27 6,71 6,20 5,75 5,35 4,98 4,66 4,35 4,08 3,84 3,61 3,40 3,21 3,03 2,87 2,72 2. /150 21,26 17,69 14,88 12,63 1 9,30 8,07 7,04 6,18 5,45 4,82 4,29 3,82 3,43 3,08 2,77 2,50 2,27 2,06 1,87 1,71 3. /200 15,90 13,22 11,11 9,43 8,05 6,93 6,01 5,24 4,59 4,04 3,57 3,17 2,82 2,53 2,26 2,03 1,83 1,66 1,50 1,36 1,24 4. /300 10,55 8,76 7,35 6,23 5,31 4,56 3,95 3,43 3,00 2,63 2,32 2,06 1,83 1,62 1,45 1,30 1,17 1,05 0,94 0,85 0,77 16

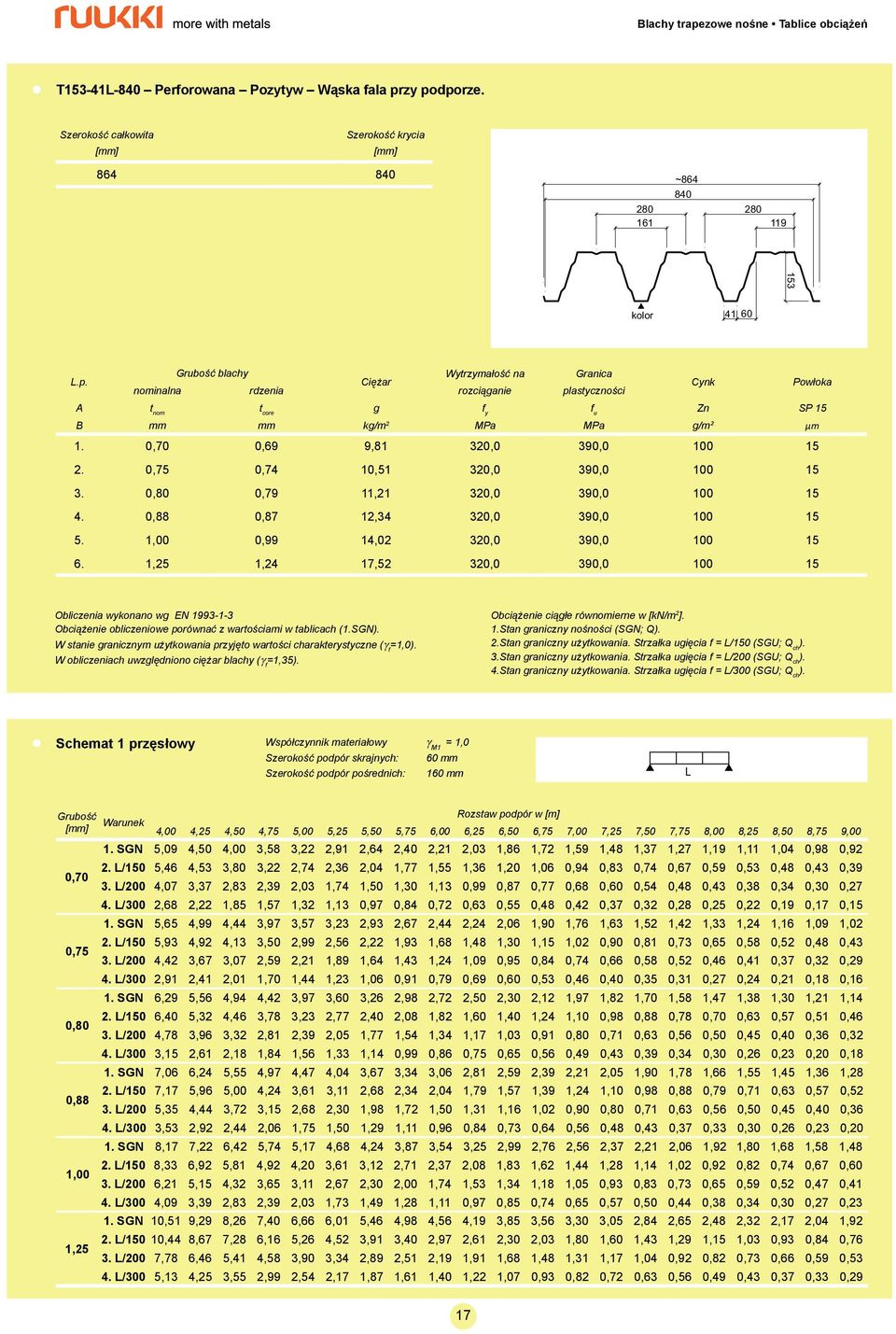

17 T Perforowana Pozytyw Wąska fala przy podporze. Szerokość całkowita Szerokość krycia ~ kolor p. blachy Wytrzymałość na Granica Ciężar nominalna rdzenia rozciąganie plastyczności Cynk Powłoka A t nom t core g f y f u Zn SP 15 B mm mm kg/m 2 MPa MPa g/m² µm 1. 0,69 9,81 320,0 390, ,74 10,51 320,0 390, ,79 11,21 320,0 390, ,87 12,34 320,0 390, ,99 14,02 320,0 390, ,24 17,52 320,0 390, Obliczenia wykonano wg EN Obciążenie obliczeniowe porównać z wartościami w tablicach (1.SGN W stanie granicznym użytkowania przyjęto wartości charakterystyczne (g f =1,0 W obliczeniach uwzględniono ciężar blachy (g f =1,35 Obciążenie ciągłe równomierne w [kn/m 2 ]. 1.Stan graniczny nośności (SGN; Q 2.Stan graniczny użytkowania. Strzałka ugięcia f = /150 (SGU; Q ch 3.Stan graniczny użytkowania. Strzałka ugięcia f = /200 (SGU; Q ch 4.Stan graniczny użytkowania. Strzałka ugięcia f = /300 (SGU; Q ch Schemat 1 przęsłowy 1. SGN 5,09 4,50 4,00 3,58 3,22 2,91 2,64 2,40 2,21 2,03 1,86 1,72 1,59 1,48 1,37 1,27 1,19 1,11 1,04 0,98 0,92 2. /150 5,46 4,53 3,80 3,22 2,74 2,36 2,04 1,77 1,55 1,36 1,20 1,06 0,94 0,83 0,74 0,67 0,59 0,53 0,48 0,43 0,39 3. /200 4,07 3,37 2,83 2,39 2,03 1,74 1,50 1,30 1,13 0,99 0,87 0,77 0,68 0,60 0,54 0,48 0,43 0,38 0,34 0,30 0,27 4. /300 2,68 2,22 1,85 1,57 1,32 1,13 0,97 0,84 0,72 0,63 0,55 0,48 0,42 0,37 0,32 0,28 0,25 0,22 0,19 0,17 0,15 1. SGN 5,65 4,99 4,44 3,97 3,57 3,23 2,93 2,67 2,44 2,24 2,06 1,90 1,76 1,63 1,52 1,42 1,33 1,24 1,16 1,09 1,02 2. /150 5,93 4,92 4,13 3,50 2,99 2,56 2,22 1,93 1,68 1,48 1,30 1,15 1,02 0,90 0,81 0,73 0,65 0,58 0,52 0,48 0,43 3. /200 4,42 3,67 3,07 2,59 2,21 1,89 1,64 1,43 1,24 1,09 0,95 0,84 0,74 0,66 0,58 0,52 0,46 0,41 0,37 0,32 0,29 4. /300 2,91 2,41 2,01 1,70 1,44 1,23 1,06 0,91 0,79 0,69 0,60 0,53 0,46 0,40 0,35 0,31 0,27 0,24 0,21 0,18 0,16 1. SGN 6,29 5,56 4,94 4,42 3,97 3,60 3,26 2,98 2,72 2,50 2,30 2,12 1,97 1,82 1,70 1,58 1,47 1,38 1,30 1,21 1,14 2. /150 6,40 5,32 4,46 3,78 3,23 2,77 2,40 2,08 1,82 1,60 1,40 1,24 1,10 0,98 0,78 0,63 0,57 0,51 0,46 3. /200 4,78 3,96 3,32 2,81 2,39 2,05 1,77 1,54 1,34 1,17 1,03 0,91 0,71 0,63 0,56 0,50 0,45 0,40 0,36 0,32 4. /300 3,15 2,61 2,18 1,84 1,56 1,33 1,14 0,99 0,86 0,65 0,56 0,49 0,43 0,39 0,34 0,30 0,26 0,23 0,20 0,18 1. SGN 7,06 6,24 5,55 4,97 4,47 4,04 3,67 3,34 3,06 2,81 2,59 2,39 2,21 2,05 1,90 1,78 1,66 1,55 1,45 1,36 1,28 2. /150 7,17 5,96 5,00 4,24 3,61 3,11 2,68 2,34 2,04 1,79 1,57 1,39 1,24 1,10 0,98 0,79 0,71 0,63 0,57 0,52 3. /200 5,35 4,44 3,72 3,15 2,68 2,30 1,98 1,72 1,50 1,31 1,16 1,02 0,90 0,71 0,63 0,56 0,50 0,45 0,40 0,36 4. /300 3,53 2,92 2,44 2,06 1,75 1,50 1,29 1,11 0,96 0,84 0,73 0,64 0,56 0,48 0,43 0,37 0,33 0,30 0,26 0,23 0,20 1. SGN 8,17 7,22 6,42 5,74 5,17 4,68 4,24 3,87 3,54 3,25 2,99 2,76 2,56 2,37 2,21 2,06 1,92 1,80 1,68 1,58 1,48 2. /150 8,33 6,92 5,81 4,92 4,20 3,61 3,12 2,71 2,37 2,08 1,83 1,62 1,44 1,28 1,14 1,02 0,92 0,82 0,74 0,67 0,60 3. /200 6,21 5,15 4,32 3,65 3,11 2,67 2,30 2,00 1,74 1,53 1,34 1,18 1,05 0,93 0,83 0,73 0,65 0,59 0,52 0,47 0,41 4. /300 4,09 3,39 2,83 2,39 2,03 1,73 1,49 1,28 1,11 0,97 0,85 0,74 0,65 0,57 0,50 0,44 0,38 0,34 0,30 0,27 0,23 1. SGN 10,51 9,29 8,26 7,40 6,66 6,01 5,46 4,98 4,56 4,19 3,85 3,56 3,30 3,05 2,84 2,65 2,48 2,32 2,17 2,04 1,92 2. /150 10,44 8,67 7,28 6,16 5,26 4,52 3,91 3,40 2,97 2,61 2,30 2,03 1,80 1,60 1,43 1,29 1,15 1,03 0,93 0,84 0,76 3. /200 7,78 6,46 5,41 4,58 3,90 3,34 2,89 2,51 2,19 1,91 1,68 1,48 1,31 1,17 1,04 0,92 0,82 0,73 0,66 0,59 0,53 4. /300 5,13 4,25 3,55 2,99 2,54 2,17 1,87 1,61 1,40 1,22 1,07 0,93 0,82 0,72 0,63 0,56 0,49 0,43 0,37 0,33 0,29 17

18 Schemat 2 przęsłowy 1. SGN 3,28 2,97 2,70 2,47 2,26 2,08 1,92 1,78 1,65 1,53 1,43 1,33 1,26 1,17 1,10 1,04 0,97 0,92 0,86 0,82 0,77 2. /150 13,28 11,06 9,30 7,90 6,75 5,82 5,05 4,41 3,87 3,41 3,02 2,68 2,40 2,16 1,93 1,74 1,58 1,43 1,30 1,18 1,08 3. /200 9,94 8,27 6,95 5,90 5,04 4,34 3,76 3,28 2,88 2,53 2,24 1,99 1,77 1,58 1,42 1,28 1,16 1,05 0,95 0,87 0,79 4. /300 6,59 5,48 4,60 3,90 3,33 2,86 2,48 2,16 1,88 1,65 1,46 1,30 1,15 1,03 0,92 0,82 0,74 0,67 0,60 0,54 0,49 1. SGN 3,70 3,35 3,05 2,78 2,55 2,35 2,17 2,01 1,86 1,74 1,61 1,50 1,41 1,32 1,24 1,16 1,09 1,03 0,97 0,92 0,87 2. /150 14,44 12,03 10,11 8,58 7,34 6,33 5,49 4,79 4,21 3,71 3,29 2,93 2,61 2,34 2,10 1,89 1,71 1,55 1,41 1,28 1,17 3. /200 10,81 8,99 7,56 6,41 5,48 4,72 4,09 3,57 3,13 2,75 2,44 2,16 1,93 1,73 1,56 1,40 1,26 1,14 1,03 0,94 0,86 4. /300 7,17 5,96 5,00 4,24 3,62 3,11 2,69 2,34 2,05 1,81 1,59 1,41 1,12 0,90 0,81 0,73 0,65 0,59 0,53 1. SGN 4,14 3,75 3,41 3,11 2,86 2,63 2,42 2,24 2,08 1,93 1,80 1,68 1,57 1,47 1,38 1,30 1,22 1,16 1,09 1,03 0,98 2. /150 15,59 12,99 10,92 9,27 7,93 6,84 5,93 5,18 4,54 4,00 3,55 3,16 2,82 2,53 2,27 2,05 1,85 1,68 1,52 1,38 1,27 3. /200 11,67 9,71 8,16 6,92 5,92 5,10 4,42 3,85 3,38 2,98 2,63 2,34 2,09 1,87 1,68 1,50 1,36 1,23 1,12 1,02 0,92 4. /300 7,74 6,44 5,40 4,58 3,91 3,36 2,91 2,53 2,21 1,95 1,72 1,53 1,35 1,21 1,08 0,97 0,87 0,79 0,71 0,64 0,57 1. SGN 4,89 4,42 4,03 3,68 3,37 3,10 2,85 2,64 2,45 2,28 2,12 1,98 1,85 1,73 1,63 1,53 1,44 1,36 1,29 1,22 1,15 2. /150 17,45 14,53 12,22 10,37 8,87 7,65 6,64 5,79 5,09 4,48 3,98 3,53 3,16 2,83 2,54 2,29 2,08 1,88 1,71 1,55 1,42 3. /200 13,05 10,87 9,14 7,75 6,62 5,70 4,94 4,31 3,78 3,33 2,95 2,62 2,34 2,09 1,88 1,69 1,52 1,38 1,14 1,04 4. /300 8,67 7,20 6,05 5,13 4,38 3,76 3,25 2,83 2,48 2,18 1,93 1,71 1,52 1,36 1,21 1,08 0,98 0,79 0,72 0,65 1. SGN 6,13 5,55 5,04 4,60 4,21 3,87 3,57 3,30 3,06 2,85 2,65 2,48 2,31 2,17 2,04 1,92 1,80 1,70 1,60 1,52 1,43 2. /150 20,24 16,84 14,17 12,02 10,29 8,87 7,70 6,72 5,90 5,20 4,61 4,10 3,66 3,28 2,95 2,66 2,41 2,18 1,98 1,81 1,65 3. /200 15,14 12,60 10,59 8,99 7,68 6,62 5,74 5,00 4,38 3,87 3,42 3,04 2,71 2,43 2,18 1,96 1,77 1,60 1,45 1,32 1,20 4. /300 10,05 8,35 7,02 5,94 5,08 4,36 3,78 3,29 2,88 2,53 2,24 1,99 1,77 1,57 1,41 1,27 1,13 1,02 0,92 0,83 0,76 1. SGN 8,71 7,87 7,14 6,51 5,95 5,46 5,03 4,65 4,31 4,00 3,72 3,47 3,25 3,04 2,85 2,67 2,52 2,38 2,24 2,11 2,01 2. /150 25,41 21,17 17,80 15,11 12,93 11,15 9,67 8,44 7,41 6,53 5,79 5,15 4,60 4,12 3,71 3,34 3,03 2,74 2,49 2,27 2,07 3. /200 19,01 15,82 13,30 11,29 9,65 8,32 7,21 6,29 5,51 4,86 4,30 3,81 3,41 3,05 2,74 2,46 2,22 2,01 1,82 1,66 1,51 4. /300 12,62 10,49 8,81 7,47 6,37 5,48 4,75 4,13 3,62 3,18 2,81 2,49 2,22 1,98 1,77 1,59 1,43 1,29 1,16 1,05 0,95 Schemat 3 przęsłowy 1. SGN 3,95 3,58 3,27 2,99 2,75 2,53 2,34 2,17 2,02 1,88 1,75 1,64 1,54 1,45 1,36 1,28 1,21 1,14 1,07 1,02 0,97 2. /150 10,53 8,77 7,37 6,25 5,34 4,61 3,99 3,48 3,05 2,69 2,38 2,11 1,89 1,69 1,52 1,36 1,23 1,11 1,01 0,92 0,84 3. /200 7,88 6,55 5,50 4,66 3,99 3,43 2,97 2,59 2,26 1,99 1,76 1,56 1,39 1,24 1,11 0,91 0,82 0,73 0,66 0,60 4. /300 5,22 4,33 3,63 3,08 2,62 2,26 1,95 1,69 1,48 1,30 1,15 1,01 0,90 0,71 0,63 0,57 0,51 0,46 0,41 0,37 1. SGN 4,46 4,04 3,69 3,38 3,10 2,86 2,64 2,45 2,28 2,12 1,98 1,85 1,74 1,63 1,53 1,44 1,36 1,29 1,21 1,15 1,09 2. /150 11,46 9,53 8,01 6,79 5,81 5,01 4,34 3,79 3,32 2,93 2,59 2,30 2,05 1,84 1,65 1,48 1,34 1,21 1,10 0,91 3. /200 8,56 7,12 5,98 5,07 4,33 3,72 3,23 2,81 2,46 2,16 1,91 1,70 1,52 1,36 1,21 1,09 0,98 0,73 0,66 4. /300 5,67 4,71 3,95 3,34 2,85 2,45 2,12 1,85 1,61 1,41 1,24 1,10 0,98 0,86 0,77 0,68 0,62 0,55 0,50 0,45 0,41 1. SGN 4,99 4,53 4,13 3,78 3,47 3,20 2,95 2,74 2,54 2,37 2,21 2,07 1,93 1,82 1,71 1,61 1,52 1,43 1,36 1,29 1,22 2. /150 12,36 10,30 8,66 7,34 6,28 5,41 4,69 4,09 3,59 3,16 2,80 2,49 2,22 1,98 1,78 1,61 1,45 1,31 1,19 1,08 0,98 3. /200 9,25 7,69 6,46 5,48 4,67 4,03 3,49 3,04 2,66 2,34 2,07 1,84 1,63 1,47 1,32 1,18 1,06 0,95 0,86 0,78 0,71 4. /300 6,13 5,09 4,27 3,61 3,08 2,65 2,29 1,99 1,74 1,53 1,34 1,19 1,05 0,94 0,84 0,67 0,60 0,54 0,48 0,44 1. SGN 5,91 5,35 4,88 4,46 4,09 3,77 3,48 3,22 2,99 2,79 2,61 2,44 2,28 2,14 2,01 1,89 1,79 1,69 1,60 1,51 1,43 2. /150 13,85 11,53 9,68 8,22 7,03 6,05 5,26 4,58 4,02 3,54 3,13 2,78 2,48 2,23 2,00 1,80 1,62 1,47 1,33 1,21 1,10 3. /200 10,36 8,61 7,23 6,14 5,24 4,51 3,91 3,40 2,98 2,62 2,32 2,06 1,83 1,63 1,47 1,31 1,19 1,07 0,97 4. /300 6,86 5,70 4,78 4,05 3,45 2,96 2,56 2,23 1,95 1,71 1,51 1,33 1,18 1,05 0,94 0,84 0,68 0,60 0,55 0,49 1. SGN 7,40 6,71 6,11 5,58 5,12 4,72 4,36 4,03 3,75 3,49 3,25 3,04 2,85 2,67 2,51 2,37 2,23 2,11 1,99 1,89 1,79 2. /150 16,07 13,37 11,24 9,54 8,15 7,03 6,09 5,31 4,66 4,11 3,64 3,23 2,88 2,58 2,32 2,09 1,89 1,70 1,55 1,41 1,29 3. /200 12,01 9,99 8,39 7,12 6,08 5,23 4,54 3,95 3,46 3,04 2,69 2,39 2,13 1,90 1,70 1,53 1,38 1,24 1,13 1,02 0,93 4. /300 7,96 6,62 5,55 4,70 4,01 3,44 2,98 2,59 2,27 1,98 1,75 1,55 1,37 1,22 1,09 0,98 0,87 0,78 0,63 0,57 1. SGN 10,55 9,55 8,68 7,92 7,26 6,67 6,16 5,70 5,28 4,91 4,58 4,28 4,01 3,76 3,53 3,32 3,13 2,95 2,79 2,64 2,50 2. /150 20,16 16,78 14,10 11,96 10,24 8,82 7,64 6,67 5,85 5,16 4,56 4,06 3,62 3,24 2,91 2,62 2,37 2,14 1,94 1,76 1,61 3. /200 15,08 12,54 10,54 8,93 7,63 6,57 5,69 4,96 4,34 3,82 3,37 3,00 2,67 2,39 2,14 1,92 1,73 1,56 1,41 1,28 1,17 4. /300 9,99 8,30 6,97 5,89 5,03 4,32 3,73 3,25 2,84 2,49 2,19 1,94 1,73 1,53 1,37 1,22 1,10 0,98 0,89 0,72 18

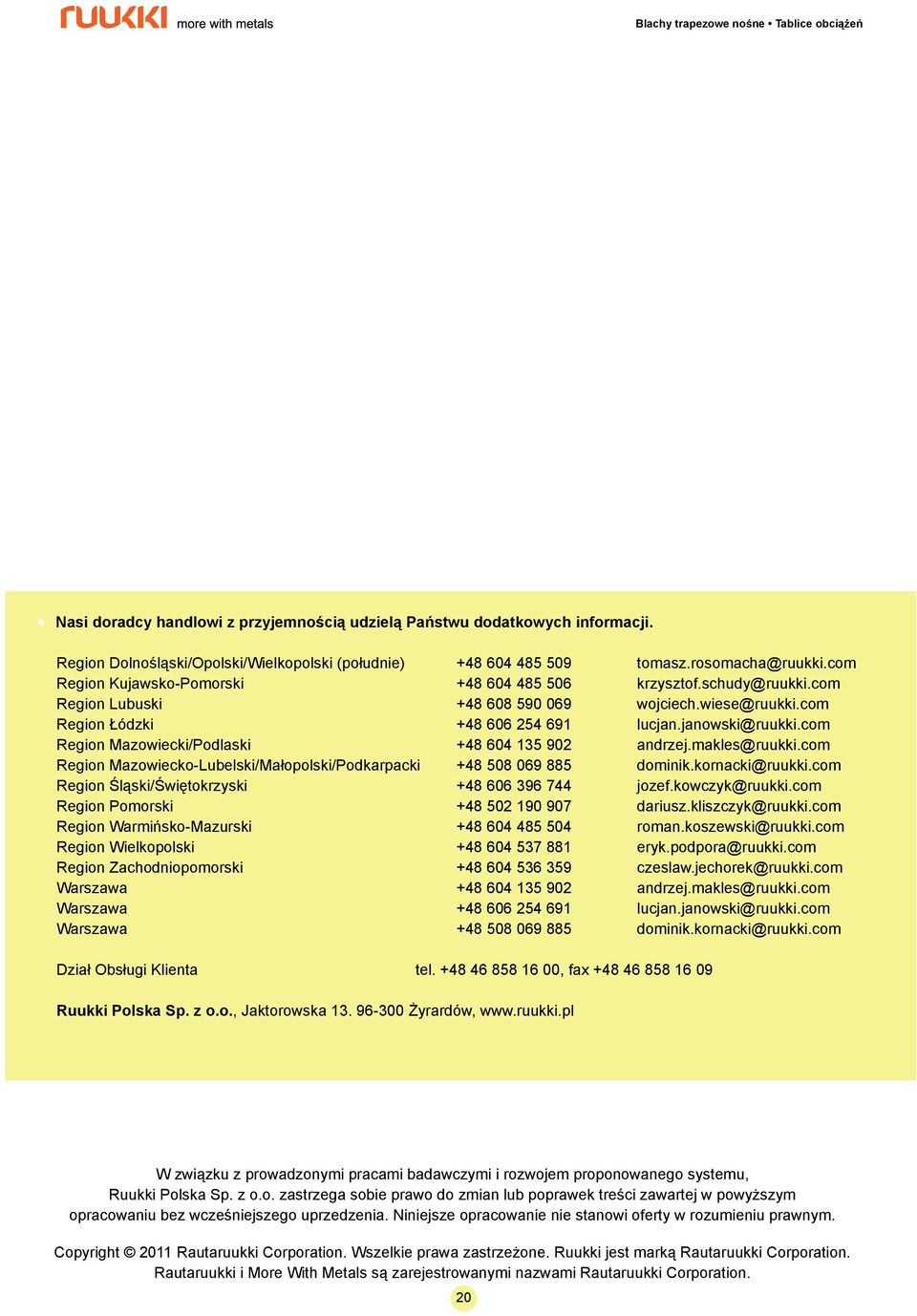

19 19 Blachy trapezowe nośne Tablice obciążeń
