Projekt Rozbiórki. schodów zewnętrznych wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego

Transkrypt

1 ARCHITEKTURA WYPOSAŻENIE TECHNICZNE BUDYNKÓW BUDOWNICTWO KOMUNIKACYJNE ZAOPATRZENIE W WODĘ ODPROWADZANIE ŚCIEKÓW Projekt Rozbiórki schodów zewnętrznych wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego Inwestor : Pedagogiczna Biblioteka Wojewódzka w Słupsku, Słupsk, ul. Jaracza 18a Przedsięwzięcie : Odtworzenie schodów zewnętrznych wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego Obiekt : Schody zewnętrzne wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego. Branża: Konstrukcja Faza : Projekt Rozbiórki Adres : Słupsk, ul. Jaracza 18a, działka nr 465/2 Autor: mgr inż. Wiesław Boratyński nr uprawnień UAN/N/7210/20/90 Sprawdzający : mgr. inż Elżbieta Chludzińska nr uprawnień UAN/N/7210/133/85 Koszalin, grudzień 2009 r.

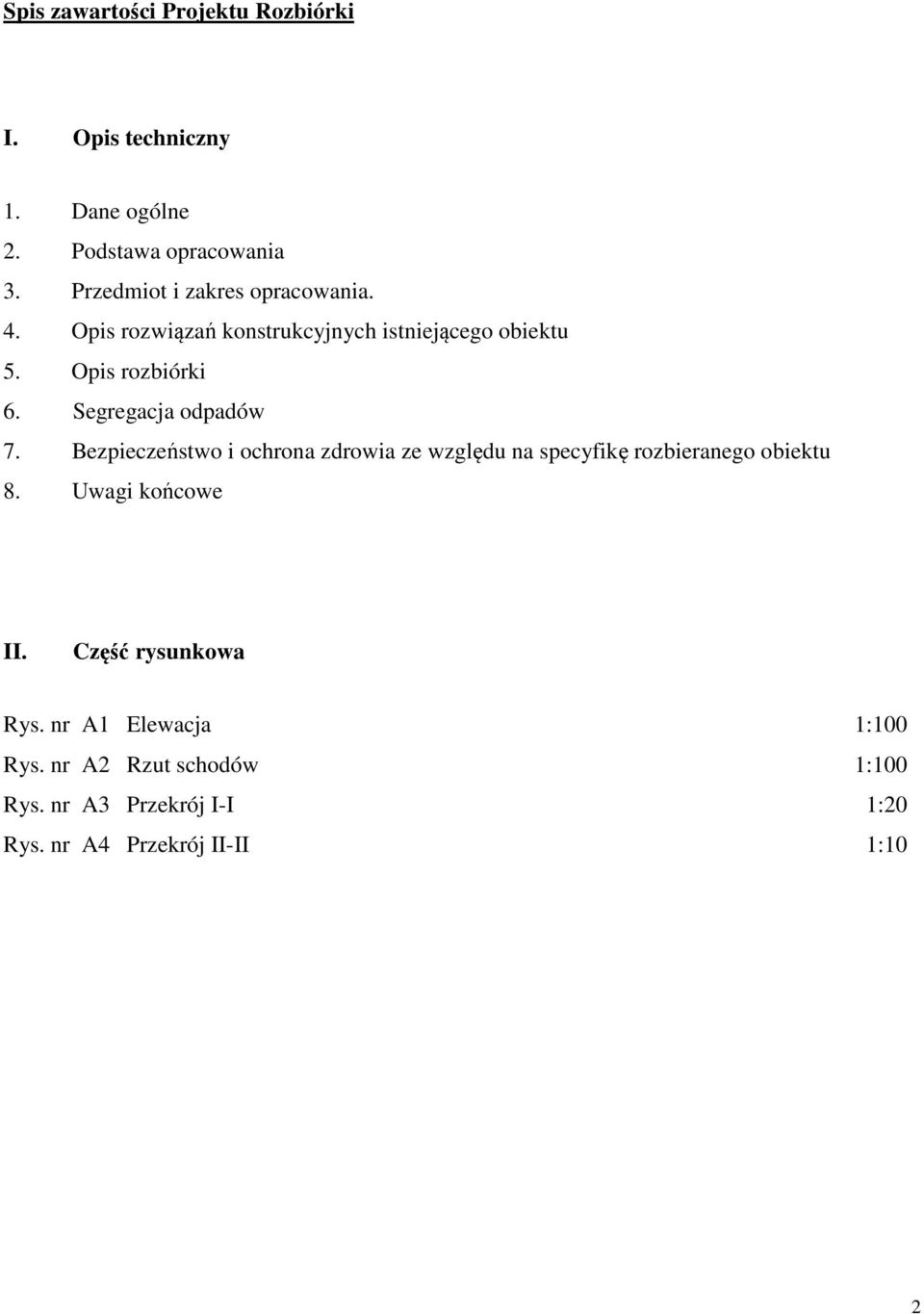

2 Spis zawartości Projektu Rozbiórki I. Opis techniczny 1. Dane ogólne 2. Podstawa opracowania 3. Przedmiot i zakres opracowania. 4. Opis rozwiązań konstrukcyjnych istniejącego obiektu 5. Opis rozbiórki 6. Segregacja odpadów 7. Bezpieczeństwo i ochrona zdrowia ze względu na specyfikę rozbieranego obiektu 8. Uwagi końcowe II. Część rysunkowa Rys. nr A1 Elewacja 1:100 Rys. nr A2 Rzut schodów 1:100 Rys. nr A3 Przekrój I-I 1:20 Rys. nr A4 Przekrój II-II 1:10 2

3 OPIS TECHNICZNY 1. Dane ogólne 1.1 Inwestor : Pedagogiczna Biblioteka Wojewódzka w Słupsku, Słupsk, ul. Jaracza 18a 1.2 Przedsięwzięcie : Odtworzenie schodów zewnętrznych wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego 1.3 Obiekt : Schody zewnętrzne wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego. 1.4 Branża: Konstrukcyjna 1.5 Faza : Projekt Rozbiórki 1.6 Adres : Słupsk, ul. Jaracza 18a, działka nr 465/2 2. Podstawa opracowania Umowa dotycząca opracowania dokumentacji projektowo-kosztorysowej na odtworzenie schodów zewnętrznych wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego Mapa do celów projektowych wykonana przez Zakład Usług Geodezyjnych, Danuta Michel, ul. Nowowiejska 3/37, Słupsk (tel ) Wizja lokalna w Ekspertyza konstrukcji budowlanej schodów zewnętrznych wykonana przez Pracownię Projektową PROZET mgr inż. Zenon Batruch, ul Limanowskiego 67, Słupsk (tel ) Wytyczne Wojewódzkiego Urzędu Ochrony Zabytków w Gdańsku Delegatura w Słupsku, dotyczące budowy schodów do budynku przy ul. Jaracza 18a w Słupsku, zawarte piśmie ZN-I-4151/25/1163/2009 do Urzędu Miejskiego w Słupsku Wydział Administracji Budowlanej Pl. Zwycięstwa 1, Słupsk Aktualne obowiązujące przepisy Prawa Budowlanego i odpowiednie normy przedmiotowe. 3

4 3. Przedmiot i zakres opracowania. Przedmiotem opracowania jest sporządzenie Projektu Rozbiórki schodów zewnętrznych wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego, działka nr 465/2. W miejscu rozebranego obiektu zostaną wybudowane schody o wymiarach i kształcie schodów obecnie istniejących, z zastosowaniem takich samych materiałów konstrukcyjnych i wykończeniowych. Projekt obejmuje część rysunkową obiektu przeznaczonego do rozbiórki oraz opis sposobu i zakresu przewidywanych prac rozbiórkowych. Opracowanie wykonane jest w zakresie pozwalającym na uzyskanie pozwolenia na budowę oraz zawiera opis sposobu zapewnienia bezpieczeństwa i ochronę zdrowia ze względu na specyfikę rozbieranego obiektu. 4. Opis rozwiązań konstrukcyjnych istniejącego obiektu Schody zewnętrzne zostały wykonane w kształcie odcinka pierścienia, przylegającego do łukowej ściany zewnętrznej segmentu środkowego, sięgając na długość ca 4,70 m poza linię A (skrzydło lewe) oraz 4,30 m poza linię F (skrzydło prawe). Schody umożliwiają wejście z poziomu chodnika na poziom posadzki parteru (różnica wysokości wynosi 1,10-1,12m). W chwili obecnej komunikację zewnętrzną, związaną z użytkową funkcją budynku spełnia tylko odcinek 4,70 m schodów przy linii A, przed wejściem głównym do biblioteki. Pozostałe schody stanowią tylko element architektonicznego wystroju elewacji budynku. Przylegająca do ściany pozioma część schodów (spocznik) ma szerokość 1,80 m. Część zewnętrzna schodów to 5-stopniowy bieg schodowy szerokości 128 cm i wysokości 90cm. Szerokość wszystkich stopni wynosi ca 32 cm, natomiast wysokości stopni nie są równe i wahają się w granicach ca od 17 do 22 cm w różnych miejscach na długości i wysokości schodów. Konstrukcję schodów stanowi dwuprzęsłowa, ukośno-pozioma płyta żelbetowa, oparta na dwóch murowanych ścianach fundamentowych o grubości 25 cm oraz na łukowej ścianie o grubości 54 cm segmentu środkowego budynku. Okładzina zewnętrzna schodów została wykonana z lastryko. W okresie późniejszym, na poziomym spoczniku wykonano izolację przeciwwilgociową z papy, a następnie ułożono drugą warstwę lastryko o grubości ok. 5 cm 4

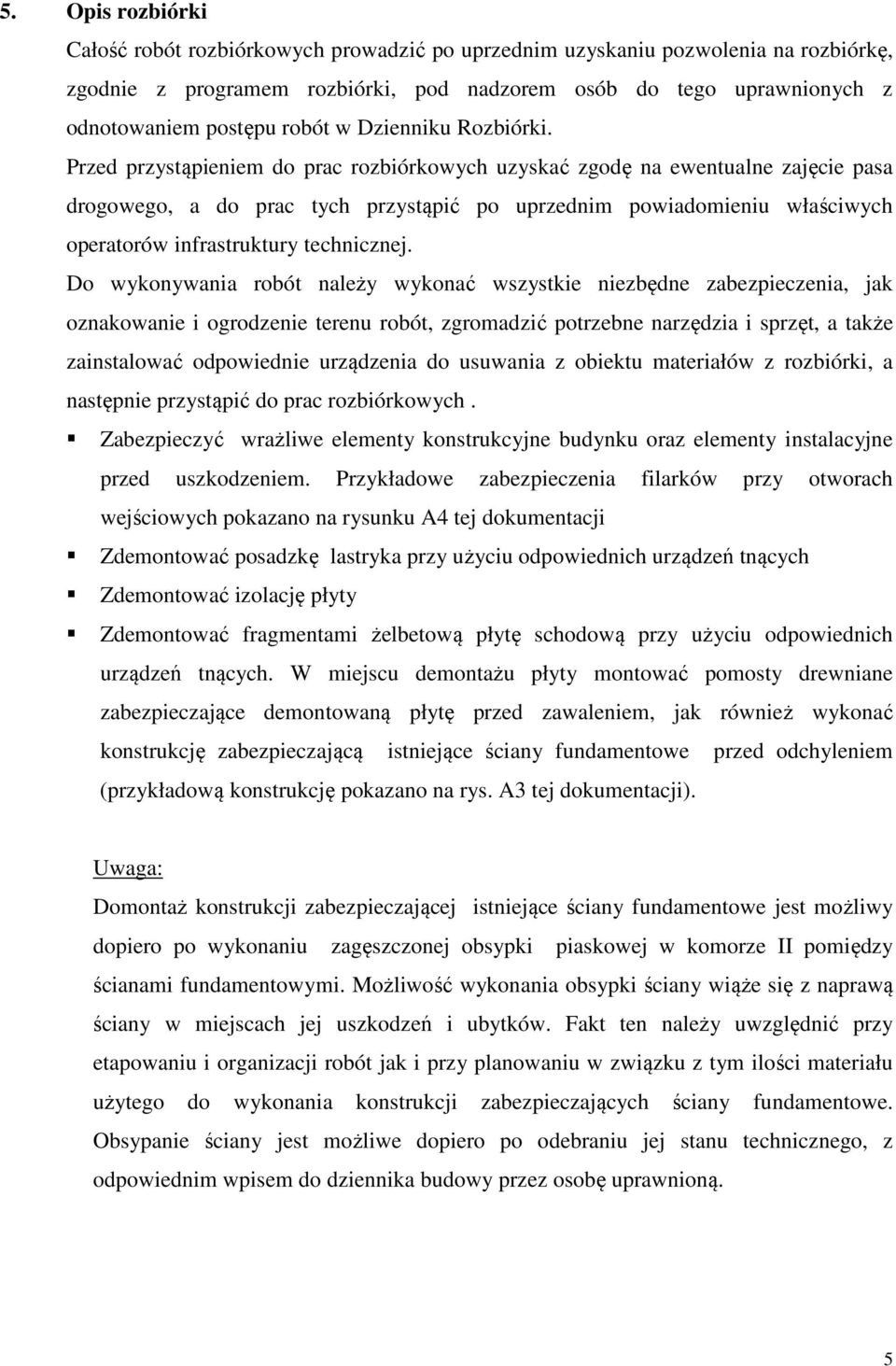

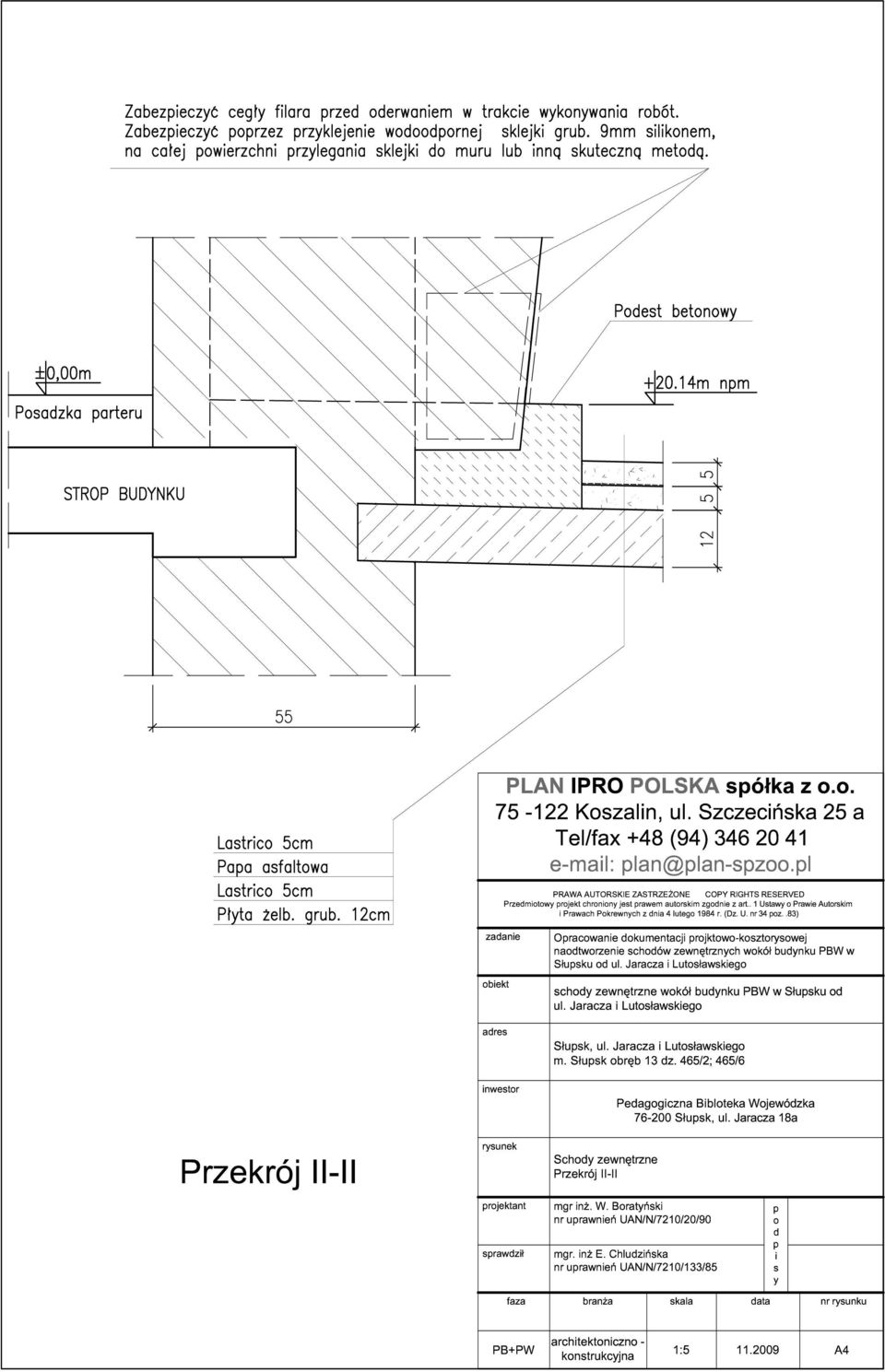

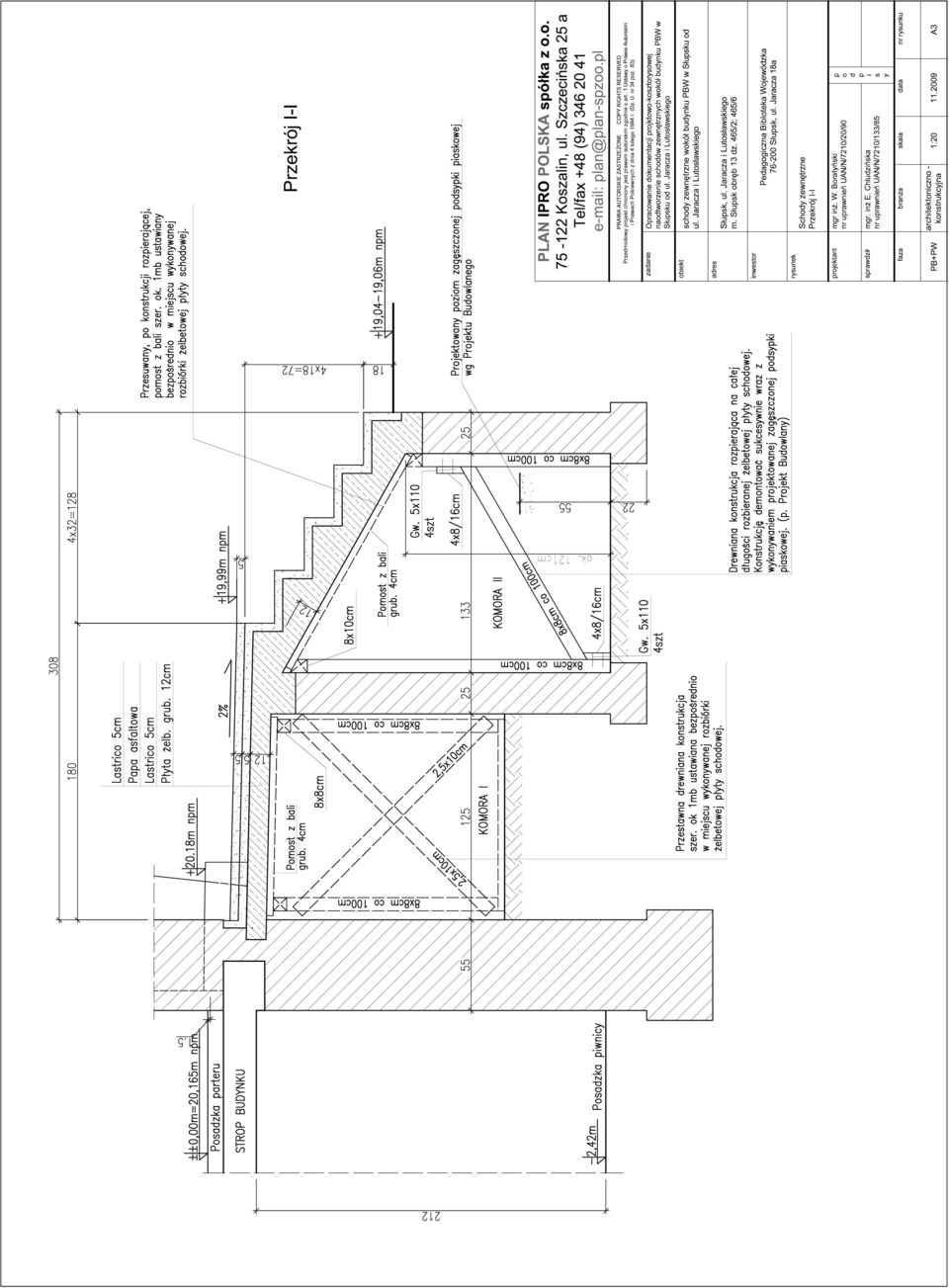

5 5. Opis rozbiórki Całość robót rozbiórkowych prowadzić po uprzednim uzyskaniu pozwolenia na rozbiórkę, zgodnie z programem rozbiórki, pod nadzorem osób do tego uprawnionych z odnotowaniem postępu robót w Dzienniku Rozbiórki. Przed przystąpieniem do prac rozbiórkowych uzyskać zgodę na ewentualne zajęcie pasa drogowego, a do prac tych przystąpić po uprzednim powiadomieniu właściwych operatorów infrastruktury technicznej. Do wykonywania robót należy wykonać wszystkie niezbędne zabezpieczenia, jak oznakowanie i ogrodzenie terenu robót, zgromadzić potrzebne narzędzia i sprzęt, a także zainstalować odpowiednie urządzenia do usuwania z obiektu materiałów z rozbiórki, a następnie przystąpić do prac rozbiórkowych. Zabezpieczyć wrażliwe elementy konstrukcyjne budynku oraz elementy instalacyjne przed uszkodzeniem. Przykładowe zabezpieczenia filarków przy otworach wejściowych pokazano na rysunku A4 tej dokumentacji Zdemontować posadzkę lastryka przy użyciu odpowiednich urządzeń tnących Zdemontować izolację płyty Zdemontować fragmentami żelbetową płytę schodową przy użyciu odpowiednich urządzeń tnących. W miejscu demontażu płyty montować pomosty drewniane zabezpieczające demontowaną płytę przed zawaleniem, jak również wykonać konstrukcję zabezpieczającą istniejące ściany fundamentowe przed odchyleniem (przykładową konstrukcję pokazano na rys. A3 tej dokumentacji). Uwaga: Domontaż konstrukcji zabezpieczającej istniejące ściany fundamentowe jest możliwy dopiero po wykonaniu zagęszczonej obsypki piaskowej w komorze II pomiędzy ścianami fundamentowymi. Możliwość wykonania obsypki ściany wiąże się z naprawą ściany w miejscach jej uszkodzeń i ubytków. Fakt ten należy uwzględnić przy etapowaniu i organizacji robót jak i przy planowaniu w związku z tym ilości materiału użytego do wykonania konstrukcji zabezpieczających ściany fundamentowe. Obsypanie ściany jest możliwe dopiero po odebraniu jej stanu technicznego, z odpowiednim wpisem do dziennika budowy przez osobę uprawnioną. 5

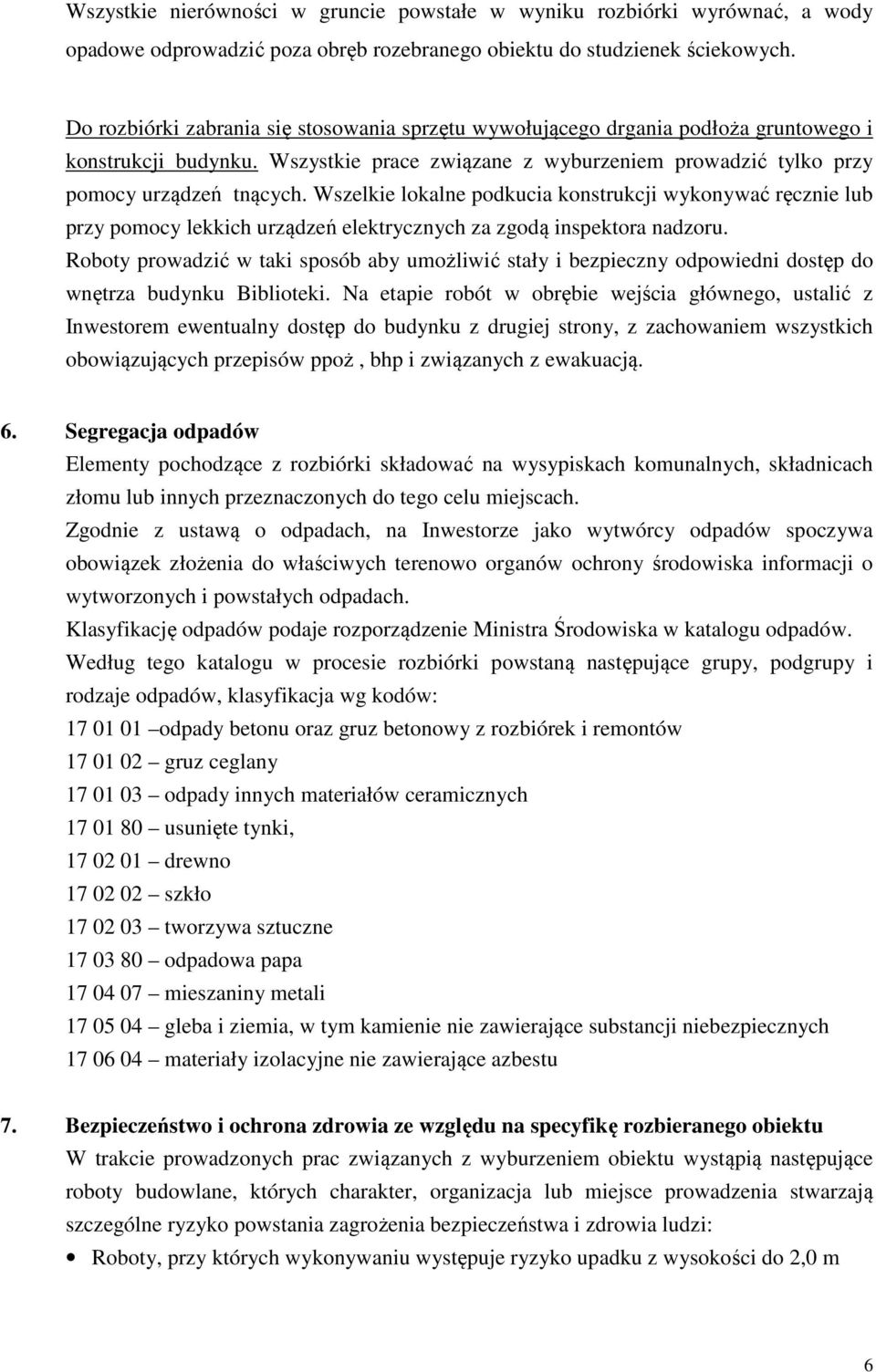

6 Wszystkie nierówności w gruncie powstałe w wyniku rozbiórki wyrównać, a wody opadowe odprowadzić poza obręb rozebranego obiektu do studzienek ściekowych. Do rozbiórki zabrania się stosowania sprzętu wywołującego drgania podłoża gruntowego i konstrukcji budynku. Wszystkie prace związane z wyburzeniem prowadzić tylko przy pomocy urządzeń tnących. Wszelkie lokalne podkucia konstrukcji wykonywać ręcznie lub przy pomocy lekkich urządzeń elektrycznych za zgodą inspektora nadzoru. Roboty prowadzić w taki sposób aby umożliwić stały i bezpieczny odpowiedni dostęp do wnętrza budynku Biblioteki. Na etapie robót w obrębie wejścia głównego, ustalić z Inwestorem ewentualny dostęp do budynku z drugiej strony, z zachowaniem wszystkich obowiązujących przepisów ppoż, bhp i związanych z ewakuacją. 6. Segregacja odpadów Elementy pochodzące z rozbiórki składować na wysypiskach komunalnych, składnicach złomu lub innych przeznaczonych do tego celu miejscach. Zgodnie z ustawą o odpadach, na Inwestorze jako wytwórcy odpadów spoczywa obowiązek złożenia do właściwych terenowo organów ochrony środowiska informacji o wytworzonych i powstałych odpadach. Klasyfikację odpadów podaje rozporządzenie Ministra Środowiska w katalogu odpadów. Według tego katalogu w procesie rozbiórki powstaną następujące grupy, podgrupy i rodzaje odpadów, klasyfikacja wg kodów: odpady betonu oraz gruz betonowy z rozbiórek i remontów gruz ceglany odpady innych materiałów ceramicznych usunięte tynki, drewno szkło tworzywa sztuczne odpadowa papa mieszaniny metali gleba i ziemia, w tym kamienie nie zawierające substancji niebezpiecznych materiały izolacyjne nie zawierające azbestu 7. Bezpieczeństwo i ochrona zdrowia ze względu na specyfikę rozbieranego obiektu W trakcie prowadzonych prac związanych z wyburzeniem obiektu wystąpią następujące roboty budowlane, których charakter, organizacja lub miejsce prowadzenia stwarzają szczególne ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi: Roboty, przy których wykonywaniu występuje ryzyko upadku z wysokości do 2,0 m 6

7 Obsypania się cegieł ze ścian fundamentowych oraz możliwości zawalenia się ściany fundamentowej w wyniku wykonania nieodpowiedniej konstrukcji rozpierającej, jak również niewłaściwego demontażu tejże konstrukcji w trakcie wykonywania zasypki piaskowej Roboty związane z użyciem sprzętu do cięcia betonu i stali Prowadzenie tych robót wymaga sporządzenia planu bioz i złożenia informacji o jego sporządzeniu i miejscu przechowywania do właściwego terytorialnego organu administracji budowlanej. Do sporządzenia planu bioz zobowiązany jest Kierownik budowy przed rozpoczęciem robót budowlanych, uwzględniając specyfikę obiektu budowlanego i warunki prowadzenia tych robót. Inwestor, składając zawiadomienie o chęci rozpoczęcia prac budowlanych jest obowiązany wystąpić o wydanie dziennika rozbiórki (budowy). Dziennik powinien być prowadzony zgodnie z Rozp. MGPiB z (Mon.Pol. z 1995 Nr 2, poz.29). Za właściwe prowadzenie dziennika, jego stan oraz właściwe przechowywanie na budowie odpowiada kierownik budowy. Wszystkie prace należy wykonywać zgodnie z opisem rozbiórki, z zachowaniem przepisów BHP, szczegółowych norm i wymagań technicznych, warunków wykonywania i odbioru robót budowlanych oraz instrukcji producenta. Wszystkie zastosowane materiały i procesy technologiczne muszą posiadać aktualne atesty i certyfikaty wymagane przepisami szczegółowymi. Wszystkie instalowane urządzenia muszą być w pełni sprawne, oraz posiadać certyfikat na znak bezpieczeństwa lub deklarację zgodności z polskimi normami. Obok urządzeń należy umieścić w widocznym miejscu instrukcję obsługi. Montaż i rozruch należy wykonać zgodnie z instrukcją producenta, a w razie konieczności w jego obecności. W widocznym miejscu, od strony drogi publicznej, na wysokości nie mniejszej niż 2m należy zamontować tablicę informacyjną, zgodną z Rozp. MGPiB z (Mon.Pol. z 1995 Nr 2, poz.29) z numerami telefonów alarmowych. Na czas robót budowlanych należy zapewnić apteczkę pierwszej pomocy medycznej. Niezależnie od informacji technicznych zawartych w opisie prac rozbiórkowych, wykonawcę robót budowlanych obowiązują: "Warunki techniczne wykonania i odbioru robót budowlano-montażowych", normy obowiązkowego stosowania i odpowiednie normy nieobowiązkowe, które to materiały należy traktować jako uzupełnienia dokumentacji. 7

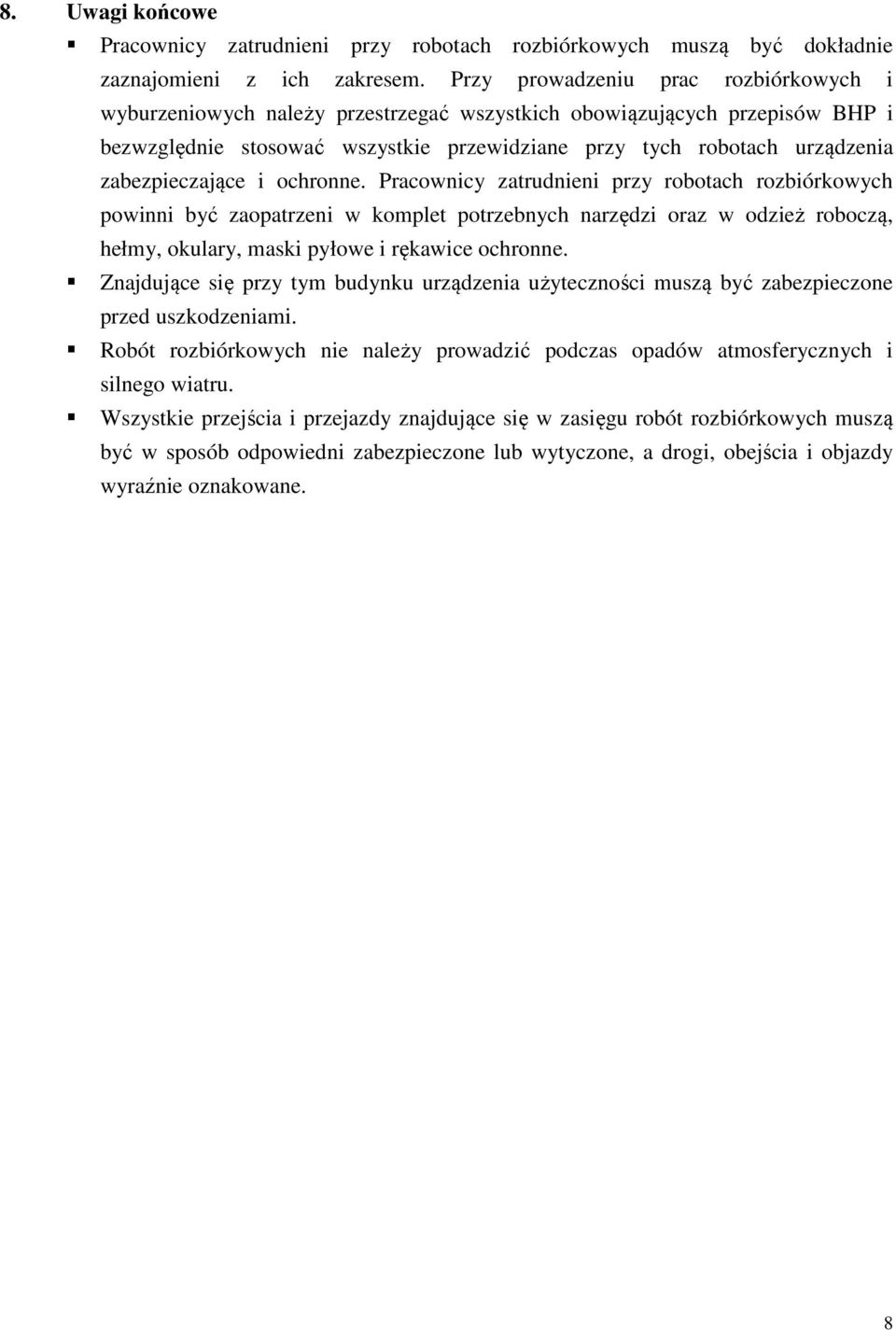

8 8. Uwagi końcowe Pracownicy zatrudnieni przy robotach rozbiórkowych muszą być dokładnie zaznajomieni z ich zakresem. Przy prowadzeniu prac rozbiórkowych i wyburzeniowych należy przestrzegać wszystkich obowiązujących przepisów BHP i bezwzględnie stosować wszystkie przewidziane przy tych robotach urządzenia zabezpieczające i ochronne. Pracownicy zatrudnieni przy robotach rozbiórkowych powinni być zaopatrzeni w komplet potrzebnych narzędzi oraz w odzież roboczą, hełmy, okulary, maski pyłowe i rękawice ochronne. Znajdujące się przy tym budynku urządzenia użyteczności muszą być zabezpieczone przed uszkodzeniami. Robót rozbiórkowych nie należy prowadzić podczas opadów atmosferycznych i silnego wiatru. Wszystkie przejścia i przejazdy znajdujące się w zasięgu robót rozbiórkowych muszą być w sposób odpowiedni zabezpieczone lub wytyczone, a drogi, obejścia i objazdy wyraźnie oznakowane. 8

9

10

11

12
