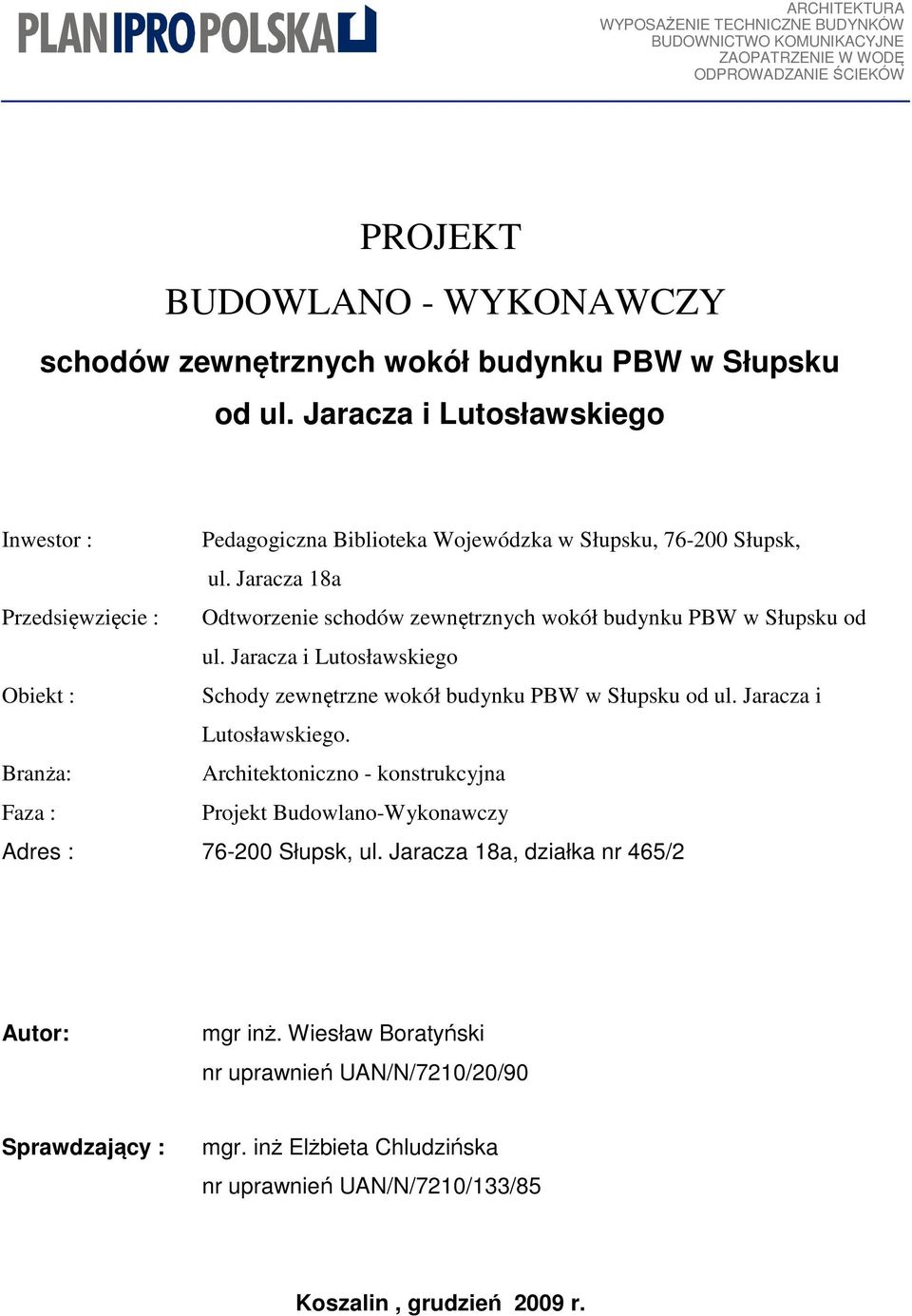

1 ARCHITEKTURA WYPOSAŻENIE TECHNICZNE BUDYNKÓW BUDOWNICTWO KOMUNIKACYJNE ZAOPATRZENIE W WODĘ ODPROWADZANIE ŚCIEKÓW PROJEKT BUDOWLANO - WYKONAWCZY schodów zewnętrznych wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego Inwestor : Pedagogiczna Biblioteka Wojewódzka w Słupsku, Słupsk, ul. Jaracza 18a Przedsięwzięcie : Odtworzenie schodów zewnętrznych wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego Obiekt : Schody zewnętrzne wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego. Branża: Architektoniczno - konstrukcyjna Faza : Projekt Budowlano-Wykonawczy Adres : Słupsk, ul. Jaracza 18a, działka nr 465/2 Autor: mgr inż. Wiesław Boratyński nr uprawnień UAN/N/7210/20/90 Sprawdzający : mgr. inż Elżbieta Chludzińska nr uprawnień UAN/N/7210/133/85 Koszalin, grudzień 2009 r.

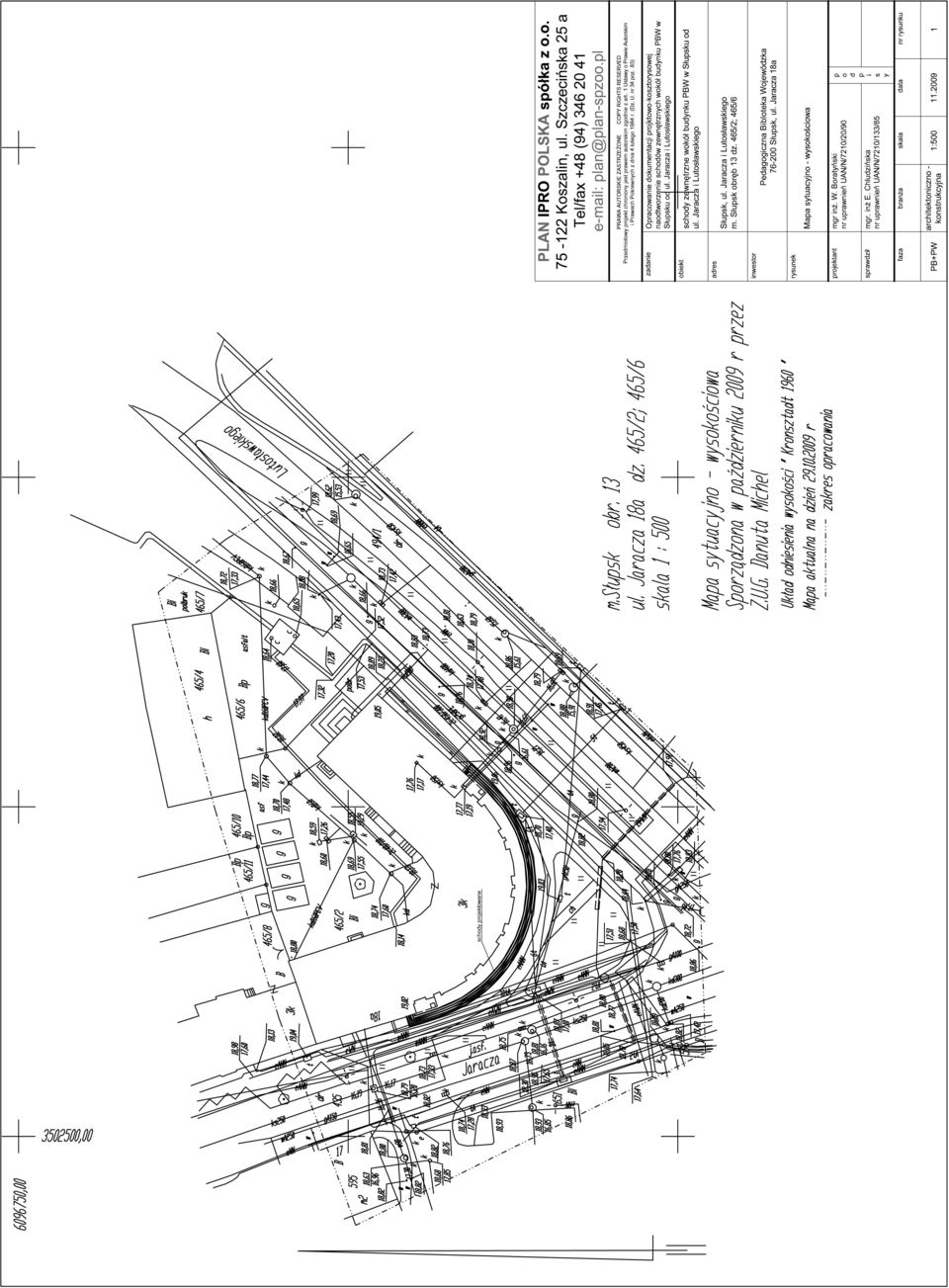

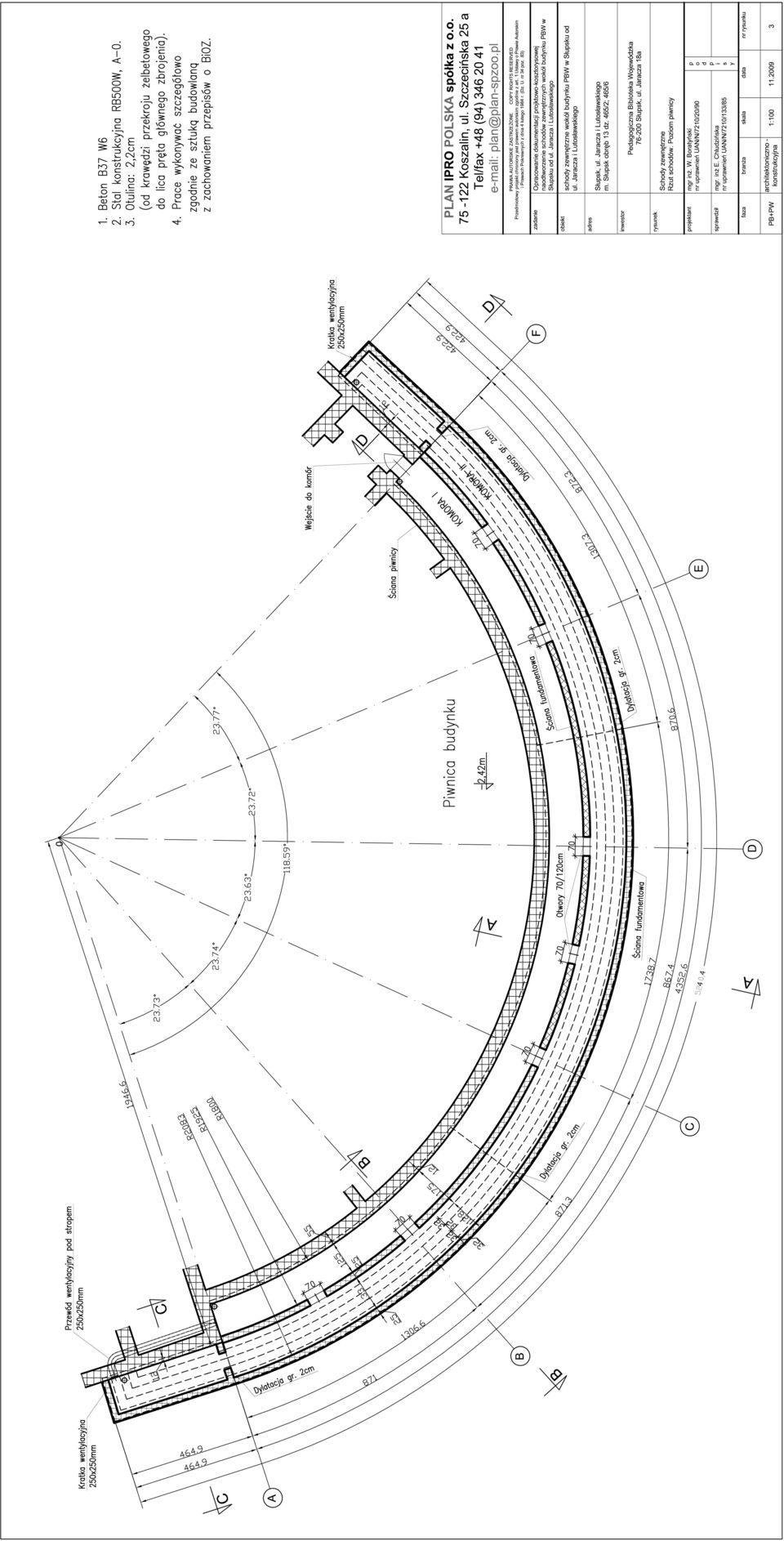

2 Spis zawartości Projektu Budowlano-Wykonawczego I. Opis techniczny 1. Dane ogólne 2. Podstawa opracowania 3. Przedmiot i zakres opracowania. 4. Kategoria geotechniczna obiektu budowlanego, warunki gruntowo-wodne i sposób jego posadowienia 5. Opis rozwiązań konstrukcyjno-materiałowych schodów zewnętrznych 5.1 Murowana ściana budynku grub. 55 cm - podpora schodów 5.2 Wewnętrzna murowana ściana fundamentowa grub. 25 cm - podpora biegu i spocznika schodów 5.3 Zewnętrzna murowana ściana fundamentowa grub. 25 cm - podpora dolna schodów 5.4 Żelbetowa płyta schodowa grub. 12cm 5.5 Betonowe podesty wejściowe 5.6 Wylewana płyta lastryko na żelbetowej płycie schodowej 6. Izolacje przeciwwilgociowe i przeciwwodne 6.1 Izolacje przeciwwodne i wilgotnościowe zaprojektowane z materiałów HYDROSTOP systemowa hydroizolacja. 6.2 Inne materiały izolacyjne 6.3 Izolacja żelbetowej płyty schodowej 6.4 Pozostałe izolacje i uszczelnienia 7. Wentylacja 8. Uwagi końcowe II. Część zestawieniowa Zestawienie stali zbrojeniowej III. Część rysunkowa Rys. nr 1 Mapa sytuacyjno-wysokościowa 1:500 Rys. nr 2 Elewacja 1:100 Rys. nr 3 Rzut schodów. Poziom piwnicy 1:100 Rys. nr 4 Rzut schodów. Poziom parteru 1:20 Rys. nr 5 Przekrój A-A 1:20 Rys. nr 6 Przekrój B-B 1:75 Rys. nr 7 Przekrój B1-B1 1:5 Rys. nr 8 Szczegół A-A, Przekrój 1-1 1:5 Rys. nr 9 Szczegół B-B, Przekrój 2-2 1:5 Rys. nr 10 Przekrój 3-3 1:5 Rys. nr 11 Przekrój 4-4 1:5 Rys. nr 12 Dylatacja gr. 2cm 1:5 Rys. nr 13 Przekrój C-C, D-D 1:20 Rys. nr 14 Przekrój C1-C1, D1-D1 1:20 Rys. nr 15 Przekrój C2-C2, D2-D2 1:20 Rys. nr 16 Szczegół "C", "D" 1:5 Rys. nr 17 Szczegół "C1", "D1" 1:5 Rys. nr 18 Szczegół "C2", "D2" 1:5 2

3 OPIS TECHNICZNY 1. Dane ogólne 1.1 Inwestor : Pedagogiczna Biblioteka Wojewódzka w Słupsku, Słupsk, ul. Jaracza 18a 1.2 Przedsięwzięcie : Odtworzenie schodów zewnętrznych wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego 1.3 Obiekt : Schody zewnętrzne wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego. 1.4 Branża: Achitektoniczno-konstrukcyjna 1.5 Faza : Projekt Budowlano-Wykonawczy 1.6 Adres : Słupsk, ul. Jaracza 18a, działka nr 465/2 2. Podstawa opracowania Umowa dotycząca opracowania dokumentacji projektowo-kosztorysowej na odtworzenie schodów zewnętrznych wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego Mapa do celów projektowych wykonana przez Zakład Usług Geodezyjnych, Danuta Michel, ul. Nowowiejska 3/37, Słupsk (tel ) Wizja lokalna w obiekcie połączona z wykonaniem inwentaryzacji Ekspertyza konstrukcji budowlanej schodów zewnętrznych wykonana przez Pracownię Projektową PROZET mgr inż. Zenon Batruch, ul Limanowskiego 67, Słupsk (tel ) Wytyczne Wojewódzkiego Urzędu Ochrony Zabytków w Gdańsku Delegatura w Słupsku, dotyczące budowy schodów do budynku przy ul. Jaracza 18a w Słupsku, zawarte piśmie ZN-I-4151/25/1163/2009 do Urzędu Miejskiego w Słupsku Wydział Administracji Budowlanej Pl. Zwycięstwa 1, Słupsk Aktualne obowiązujące przepisy Prawa Budowlanego i odpowiednie normy przedmiotowe. 3

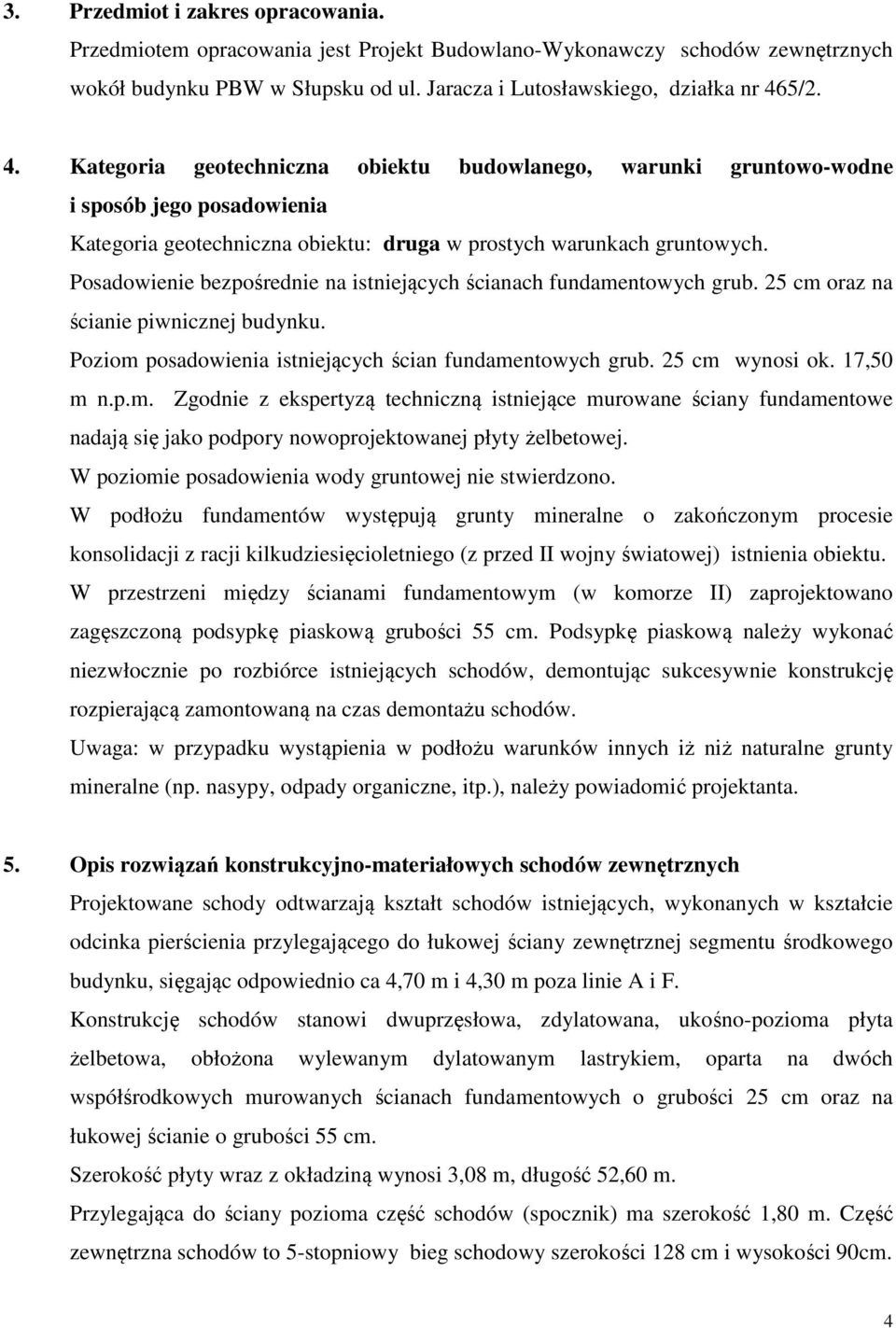

4 3. Przedmiot i zakres opracowania. Przedmiotem opracowania jest Projekt Budowlano-Wykonawczy schodów zewnętrznych wokół budynku PBW w Słupsku od ul. Jaracza i Lutosławskiego, działka nr 465/2. 4. Kategoria geotechniczna obiektu budowlanego, warunki gruntowo-wodne i sposób jego posadowienia Kategoria geotechniczna obiektu: druga w prostych warunkach gruntowych. Posadowienie bezpośrednie na istniejących ścianach fundamentowych grub. 25 cm oraz na ścianie piwnicznej budynku. Poziom posadowienia istniejących ścian fundamentowych grub. 25 cm wynosi ok. 17,50 m n.p.m. Zgodnie z ekspertyzą techniczną istniejące murowane ściany fundamentowe nadają się jako podpory nowoprojektowanej płyty żelbetowej. W poziomie posadowienia wody gruntowej nie stwierdzono. W podłożu fundamentów występują grunty mineralne o zakończonym procesie konsolidacji z racji kilkudziesięcioletniego (z przed II wojny światowej) istnienia obiektu. W przestrzeni między ścianami fundamentowym (w komorze II) zaprojektowano zagęszczoną podsypkę piaskową grubości 55 cm. Podsypkę piaskową należy wykonać niezwłocznie po rozbiórce istniejących schodów, demontując sukcesywnie konstrukcję rozpierającą zamontowaną na czas demontażu schodów. Uwaga: w przypadku wystąpienia w podłożu warunków innych iż niż naturalne grunty mineralne (np. nasypy, odpady organiczne, itp.), należy powiadomić projektanta. 5. Opis rozwiązań konstrukcyjno-materiałowych schodów zewnętrznych Projektowane schody odtwarzają kształt schodów istniejących, wykonanych w kształcie odcinka pierścienia przylegającego do łukowej ściany zewnętrznej segmentu środkowego budynku, sięgając odpowiednio ca 4,70 m i 4,30 m poza linie A i F. Konstrukcję schodów stanowi dwuprzęsłowa, zdylatowana, ukośno-pozioma płyta żelbetowa, obłożona wylewanym dylatowanym lastrykiem, oparta na dwóch współśrodkowych murowanych ścianach fundamentowych o grubości 25 cm oraz na łukowej ścianie o grubości 55 cm. Szerokość płyty wraz z okładziną wynosi 3,08 m, długość 52,60 m. Przylegająca do ściany pozioma część schodów (spocznik) ma szerokość 1,80 m. Część zewnętrzna schodów to 5-stopniowy bieg schodowy szerokości 128 cm i wysokości 90cm. 4

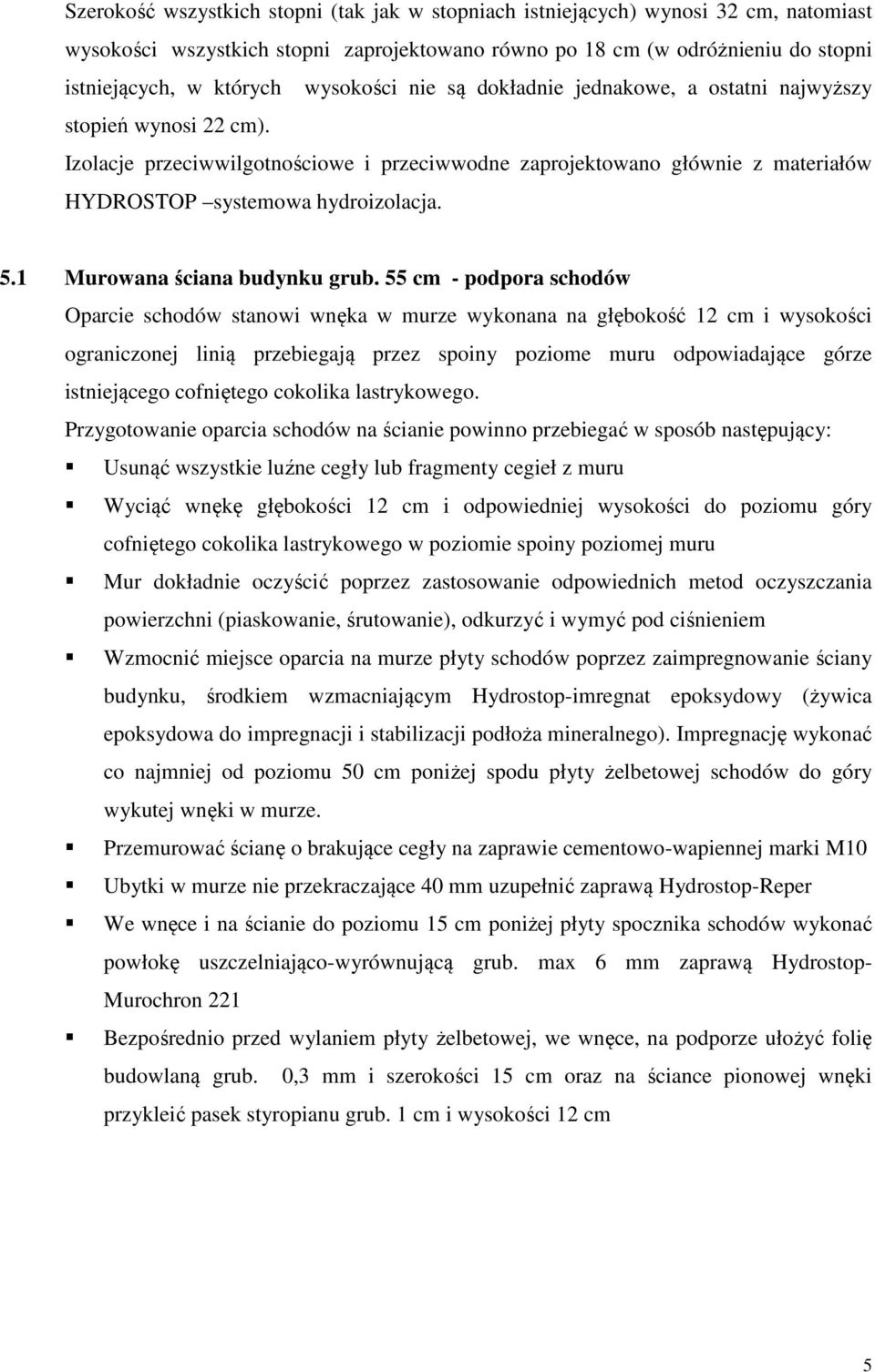

5 Szerokość wszystkich stopni (tak jak w stopniach istniejących) wynosi 32 cm, natomiast wysokości wszystkich stopni zaprojektowano równo po 18 cm (w odróżnieniu do stopni istniejących, w których wysokości nie są dokładnie jednakowe, a ostatni najwyższy stopień wynosi 22 cm). Izolacje przeciwwilgotnościowe i przeciwwodne zaprojektowano głównie z materiałów HYDROSTOP systemowa hydroizolacja. 5.1 Murowana ściana budynku grub. 55 cm - podpora schodów Oparcie schodów stanowi wnęka w murze wykonana na głębokość 12 cm i wysokości ograniczonej linią przebiegają przez spoiny poziome muru odpowiadające górze istniejącego cofniętego cokolika lastrykowego. Przygotowanie oparcia schodów na ścianie powinno przebiegać w sposób następujący: Usunąć wszystkie luźne cegły lub fragmenty cegieł z muru Wyciąć wnękę głębokości 12 cm i odpowiedniej wysokości do poziomu góry cofniętego cokolika lastrykowego w poziomie spoiny poziomej muru Mur dokładnie oczyścić poprzez zastosowanie odpowiednich metod oczyszczania powierzchni (piaskowanie, śrutowanie), odkurzyć i wymyć pod ciśnieniem Wzmocnić miejsce oparcia na murze płyty schodów poprzez zaimpregnowanie ściany budynku, środkiem wzmacniającym Hydrostop-imregnat epoksydowy (żywica epoksydowa do impregnacji i stabilizacji podłoża mineralnego). Impregnację wykonać co najmniej od poziomu 50 cm poniżej spodu płyty żelbetowej schodów do góry wykutej wnęki w murze. Przemurować ścianę o brakujące cegły na zaprawie cementowo-wapiennej marki M10 Ubytki w murze nie przekraczające 40 mm uzupełnić zaprawą Hydrostop-Reper We wnęce i na ścianie do poziomu 15 cm poniżej płyty spocznika schodów wykonać powłokę uszczelniająco-wyrównującą grub. max 6 mm zaprawą Hydrostop- Murochron 221 Bezpośrednio przed wylaniem płyty żelbetowej, we wnęce, na podporze ułożyć folię budowlaną grub. 0,3 mm i szerokości 15 cm oraz na ściance pionowej wnęki przykleić pasek styropianu grub. 1 cm i wysokości 12 cm 5

6 5.2 Wewnętrzna murowana ściana fundamentowa grub. 25 cm - podpora biegu i spocznika schodów Istniejąca ściana murowana z cegły wapienno-piaskowej. Ze ściany usunąć wszystkie luźne cegły lub fragmenty cegieł. Przemurować ścianę o brakujące cegły na zaprawie cementowo-wapiennej marki M10. W ścianie, miejscach oznaczonych na rysunkach, wykonać siedem otworów 70x120 cm. Na ścianie zaprojektowano wieniec żelbetowy z betonu B37 (stal RB500W) wylewany razem z ukośno-poziomą płytą żelbetową. 5.3 Zewnętrzna murowana ściana fundamentowa grub. 25 cm - podpora dolna schodów Istniejąca ściana murowana z cegły ceramicznej. Ze ściany usunąć wszystkie luźne cegły lub fragmenty cegieł. Przemurować ścianę o brakujące cegły na zaprawie cementowowapiennej marki M10. Na ścianie zaprojektowano wieniec żelbetowy z betonu B37 (stal RB500W) wylewany razem z żelbetowym biegiem schodowym. 5.4 Żelbetowa płyta schodowa grub. 12cm Konstrukcję schodów stanowi dwuprzęsłowa, zdylatowana, ukośno-pozioma płyta żelbetowa grubości 12 cm z betonu B37 (stal RB500W), oparta na dwóch współśrodkowych murowanych ścianach fundamentowych o grubości 25 cm oraz na łukowej ścianie o grubości 55 cm. Głębokość oparcia we wnęce ściany łukowej wynosi min.10 cm. Płytę zaprojektowano ze spadkiem 2,3%. Płyta jest oddylatowana od budynku, oraz zdylatowana poprzecznie dylatacją grub. 2 cm na odcinki o długości kolejno 4,65 m, 13,06 m, 17,38 m, 13,07m i 4,22 m. 5.5 Betonowe podesty wejściowe Betonowe podesty wejściowe zaprojektowano z betonu B37 zbrojonego rozproszonym włóknem stalowym w ilości 25 kg/m3. Na podestach betonowych wykonać wylewaną płytę lastryko. 5.6 Wylewana płyta lastryko na żelbetowej płycie schodowej Płytę lastryko wykonać na uprzednio zaizolowanej płycie żelbetowej. Wykonana powierzchnia musi być trwała i antypoślizgowa o klasie antypoślizgowości R9. 6

7 Na poziomie spocznika wylewaną płytę lastryko zazbroić siatką stalową z prętów #4.5 (stal RB500W). Płytę lastryka dylatować na pola zgodnie z projektem, za pomocą wkładek podatnych na ścieranie (np. płaskownika mosiężnego). Ewentualne rozwiązania to wypełnienie szczeliny sylikonem trwale plastycznym odpornym na światło i starzenie lub inne akceptowalne rozwiązania zaproponowane przez wyspecjalizowanego w produkcji lastryka wykonawcę. Kolor lastryka naturalny, taki jak obecnie. Wykonanie lastryka powierzyć wyspecjalizowanej firmie. 6 Izolacje przeciwwilgociowe i przeciwwodne 6.1 Izolacje przeciwwodne i wilgotnościowe zaprojektowane z materiałów HYDROSTOP systemowa hydroizolacja. W projekcie zastosowano następujące materiały systemu HYDROSTOP Hydrostop-imregnat epoksydowy (żywica epoksydowa do impregnacji i stabilizacji podłoża mineralnego Hydrostop-Plast dodatek uszczelniajco-plastyfikujcy do zapraw Hydrostop-Reper zaprawa reprofilacyjna z włóknem popolipropylenowym Hydrostop-Murochron 221 do wykonania powłok wyrównująco-uszczelniających Hydrostop-Mieszanka Profesjonalna do uszczelniania betonu przez krystalizację Hydrostop-Zaprawa Wodoszczelna do wykonania klinów uszczelniająco-profilujących Hydrostop-Superelastyczny (533) odporny na wodę chlorowaną i sól odladzającą zestaw Hydrostop-Superelastyczny (533) na tkaninę zbrojącą Sposoby użycia ściśle wg instrukcji producenta i wg rysunków 6.2 Inne materiały izolacyjne Masy zalewowa trwale plastyczne odporne na starzenie Sylikon trwale plastyczny odporny na światło i starzenie Wkładki dystansowe z pianki poliuretanowej w dylatacjach Miękki wałek z pianki o zamkniętych komórkach w dylatacjach Folia budowlana grub. 0,3 mm Sposoby użycia ściśle wg instrukcji producenta i wg rysunków 6.3 Izolacja żelbetowej płyty schodowej Na styku górnej płaszczyzny płyty żelbetowej i pionowej ścianki wnęki wykonać klin uszczelniający z Hydrostop-Zaprawa Wodoszczelna 7

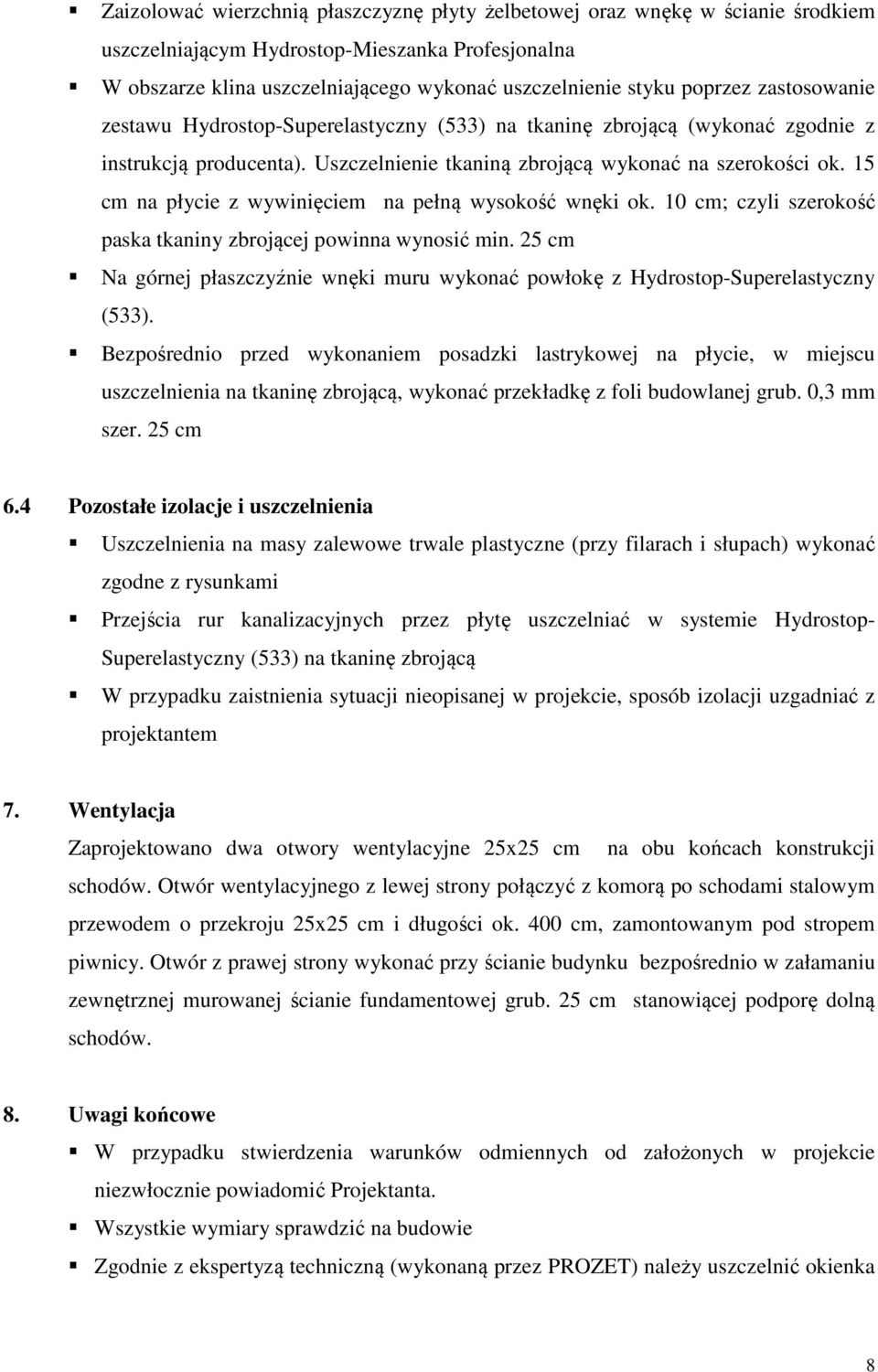

8 Zaizolować wierzchnią płaszczyznę płyty żelbetowej oraz wnękę w ścianie środkiem uszczelniającym Hydrostop-Mieszanka Profesjonalna W obszarze klina uszczelniającego wykonać uszczelnienie styku poprzez zastosowanie zestawu Hydrostop-Superelastyczny (533) na tkaninę zbrojącą (wykonać zgodnie z instrukcją producenta). Uszczelnienie tkaniną zbrojącą wykonać na szerokości ok. 15 cm na płycie z wywinięciem na pełną wysokość wnęki ok. 10 cm; czyli szerokość paska tkaniny zbrojącej powinna wynosić min. 25 cm Na górnej płaszczyźnie wnęki muru wykonać powłokę z Hydrostop-Superelastyczny (533). Bezpośrednio przed wykonaniem posadzki lastrykowej na płycie, w miejscu uszczelnienia na tkaninę zbrojącą, wykonać przekładkę z foli budowlanej grub. 0,3 mm szer. 25 cm 6.4 Pozostałe izolacje i uszczelnienia Uszczelnienia na masy zalewowe trwale plastyczne (przy filarach i słupach) wykonać zgodne z rysunkami Przejścia rur kanalizacyjnych przez płytę uszczelniać w systemie Hydrostop- Superelastyczny (533) na tkaninę zbrojącą W przypadku zaistnienia sytuacji nieopisanej w projekcie, sposób izolacji uzgadniać z projektantem 7. Wentylacja Zaprojektowano dwa otwory wentylacyjne 25x25 cm na obu końcach konstrukcji schodów. Otwór wentylacyjnego z lewej strony połączyć z komorą po schodami stalowym przewodem o przekroju 25x25 cm i długości ok. 400 cm, zamontowanym pod stropem piwnicy. Otwór z prawej strony wykonać przy ścianie budynku bezpośrednio w załamaniu zewnętrznej murowanej ścianie fundamentowej grub. 25 cm stanowiącej podporę dolną schodów. 8. Uwagi końcowe W przypadku stwierdzenia warunków odmiennych od założonych w projekcie niezwłocznie powiadomić Projektanta. Wszystkie wymiary sprawdzić na budowie Zgodnie z ekspertyzą techniczną (wykonaną przez PROZET) należy uszczelnić okienka 8

9 piwniczne, uniemożliwiając przepływ powietrza ogrzanego z piwnicy do nieogrzewanej przestrzeni komór. Prace budowlane należy wykonywać zgodnie z dokumentacją techniczną i sztuką budowlaną oraz obowiązującymi normami i wymaganiami technicznymi z zachowaniem Przepisów o Bezpieczeństwie i Ochronie Zdrowia. Projekt budowlany i wykonawczy jest objęty prawem autorskim. Wszelkie kopiowanie, powielanie i dokonywanie zmian w projekcie jest niedozwolone. 9
