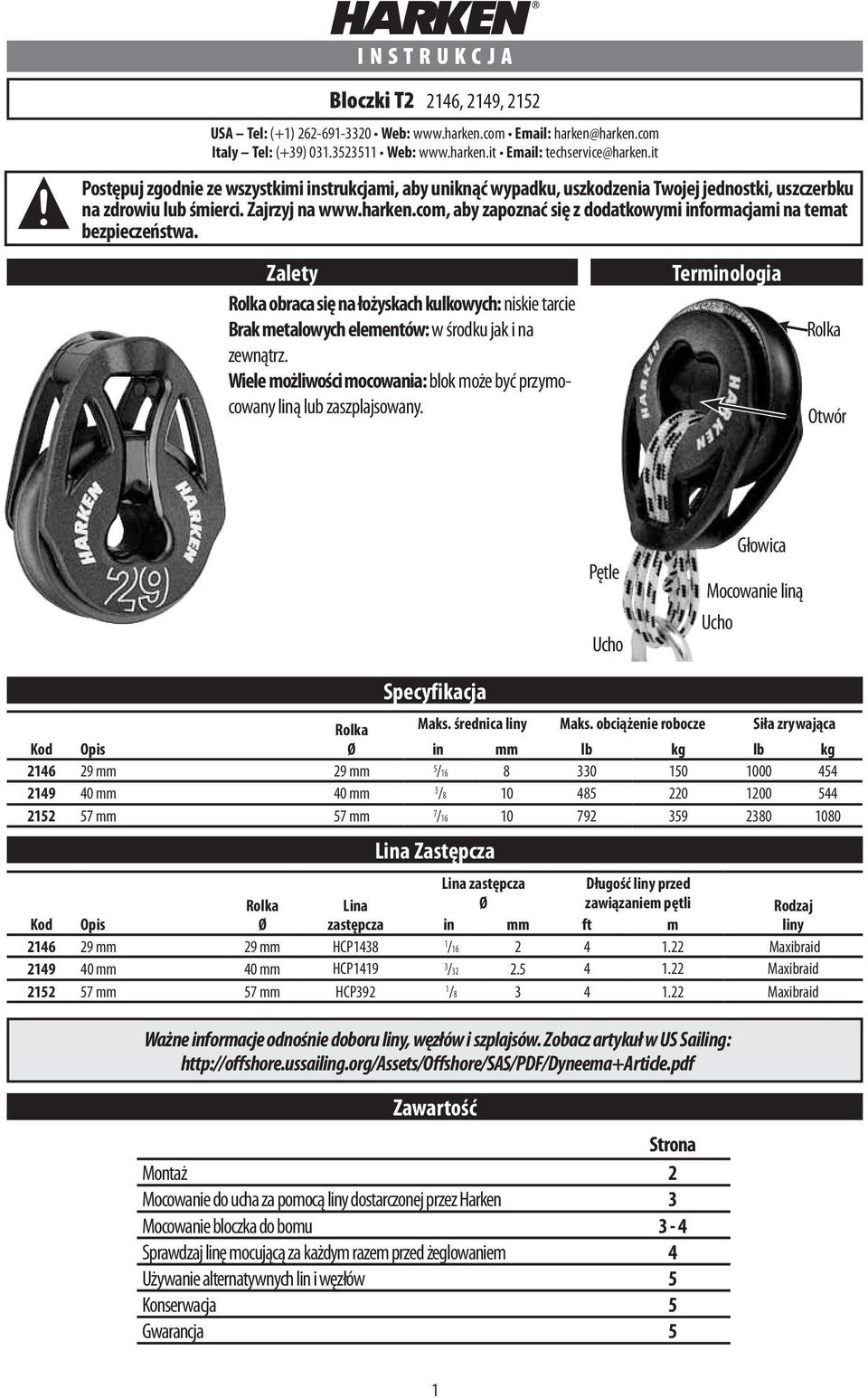

1 instrukcja Bloczki T2 2146, 2149, 2152 USA Tel: (+1) Web: Italy Tel: (+39) Web: Postępuj zgodnie ze wszystkimi instrukcjami, aby uniknąć wypadku, uszkodzenia Twojej jednostki, uszczerbku na zdrowiu lub śmierci. Zajrzyj na aby zapoznać się z dodatkowymi informacjami na temat bezpieczeństwa. Zalety obraca się na łożyskach kulkowych: niskie tarcie Brak metalowych elementów: w środku jak i na zewnątrz. Wiele możliwości mocowania: blok może być przymocowany liną lub zaszplajsowany. Terminologia Otwór Pętle Ucho Mocowanie liną Ucho Specyfikacja Maks. średnica liny Maks. obciążenie robocze Siła zrywająca in mm lb kg lb kg mm 29 mm 5 / mm 40 mm 3 / mm 57 mm 7 / Lina Zastępcza Lina Lina zastępcza Długość liny przed zawiązaniem pętli Rodzaj zastępcza in mm ft m liny mm 29 mm HCP / Maxibraid mm 40 mm HCP / Maxibraid mm 57 mm HCP392 1 / Maxibraid Ważne informacje odnośnie doboru liny, węzłów i szplajsów. Zobacz artykuł w US Sailing: Zawartość Strona Montaż 2 Mocowanie do ucha za pomocą liny dostarczonej przez Harken 3 Mocowanie bloczka do bomu 3-4 Sprawdzaj linę mocującą za każdym razem przed żeglowaniem 4 Używanie alternatywnych lin i węzłów 5 Konserwacja 5 Gwarancja 5 1

com, aby zapoznać się z dodatkowymi informacjami na temat bezpieczeństwa. Zalety obraca się na łożyskach kulkowych: niskie tarcie Brak metalowych elementów: w środku jak i na zewnątrz.

2 Mocuj tylko do obiektów o zaokrąglonych krawędziach. Unikaj ostrych krawędzi. Montaż OSTRZEŻENIE! Mocuj wyłącznie do obiektów o zaokrąglonych krawędziach. Nie mocuj bloczka do przelotek tłoczonych. Może to doprowadzić do przecierania się liny i niespodziewanego jej zerwania, powodując uszkodzenie jachtu, uszczerbek na zdrowiu lub śmierć. Zajrzyj na po dodatkowe informacje o bezpieczeństwie. Zaokrąglone Ostre Zawsze prowadź linę do otworu w bloku. nie jest wystarczająco wytrzymała by bezpiecznie wiązać linę. OSTRZEŻENIE! Prowadź linę do otworu w bloczka zgodnie z instrukcją. Nie wiąż mocowania do głowicy bloczka Może to doprowadzić do przecierania się liny i nieoczekiwanego jej zerwania, a to może spowodować uszkodzenie jachtu, uszczerbek na zdrowiu lub śmierć. Otwór 2 pętle Ważne: Zrób trzy pętle (sześć odcinków), używając dostarczonej liny. Nie mocuj liny do głowicy bloku. Nie mocuj liny do głowicy bloku. Ten bloczek ma jedynie dwie pętle (cztery odcinki). Trzy pętle (sześć odcinków), jest wymagane do uzyskania odpowiedniej wytrzymałości. OSTRZEŻENIE! Rób trzy pętle korzystając z dostarczonej liny. Zrobienie mniejszej liczby pętli osłabia blok, może doprowadzić do nieoczekiwanej awarii, uszkodzenia jachtu, uszczerbku na zdrowiu lub śmierci. Mocowanie przez otwór nie może być regulowane. Ważne: Węglowa powłoka będzie się wycierać lub niszczyć linę gdy zostanie użyta do regulacji 2:1 pracującej pod obciążeniem. Blok T2 z zaczepem. Upewnij się, że zaszplajsowane ucho jest wystarczająco długie by zapobiec zaciskaniu i zakleszczaniu rolki. Zrób zaczep dłuższy niż średnica rolki. Upewnij się, że X jest dłuższe niż Y. Y X 2

com po dodatkowe informacje o bezpieczeństwie. Zaokrąglone Ostre Zawsze prowadź linę do otworu w bloku. nie jest wystarczająco wytrzymała by bezpiecznie wiązać linę. OSTRZEŻENIE!

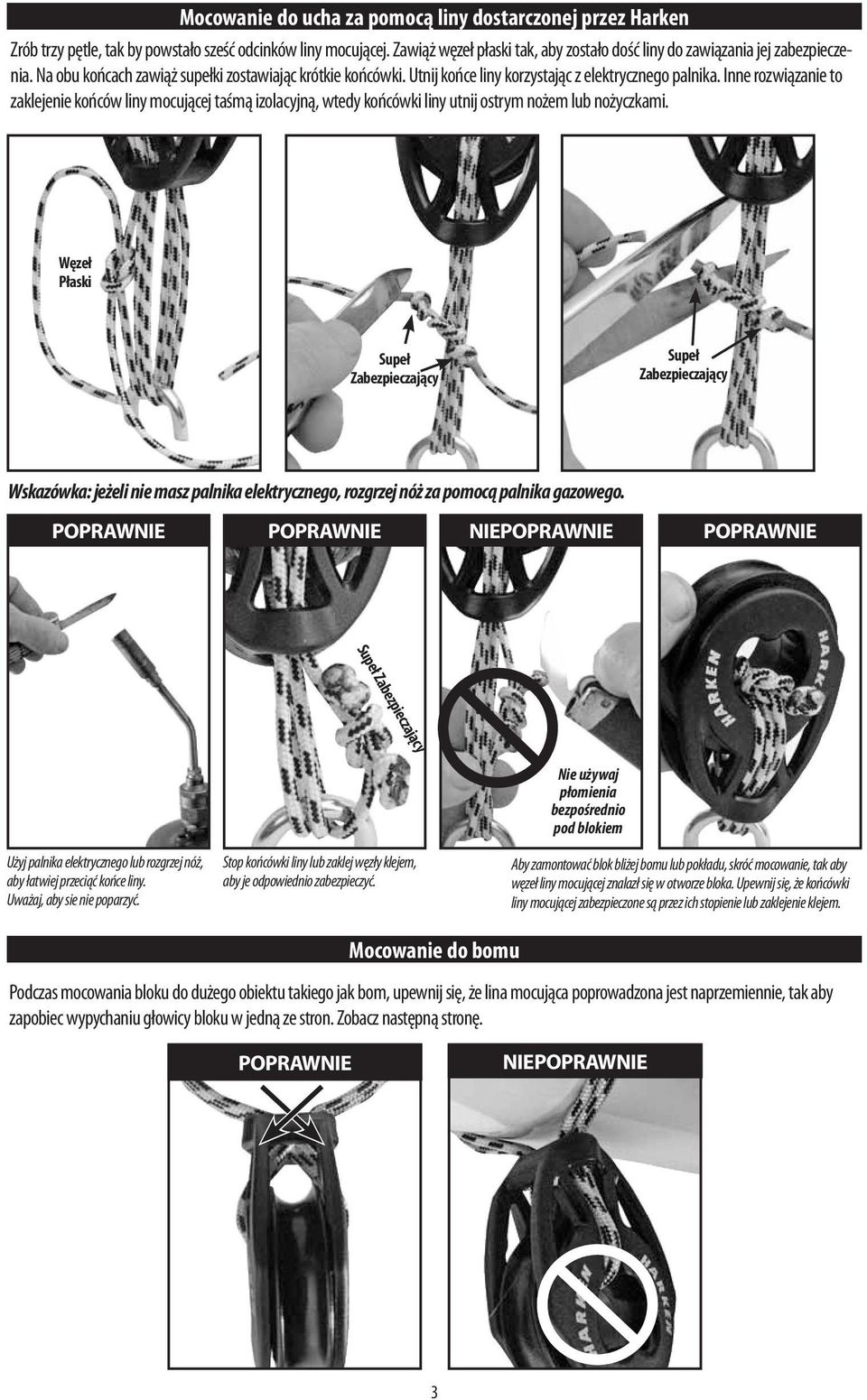

3 Mocowanie do ucha za pomocą liny dostarczonej przez Harken Zrób trzy pętle, tak by powstało sześć odcinków liny mocującej. Zawiąż węzeł płaski tak, aby zostało dość liny do zawiązania jej zabezpieczenia. Na obu końcach zawiąż supełki zostawiając krótkie końcówki. Utnij końce liny korzystając z elektrycznego palnika. Inne rozwiązanie to zaklejenie końców liny mocującej taśmą izolacyjną, wtedy końcówki liny utnij ostrym nożem lub nożyczkami. Węzeł Płaski Supeł Zabezpieczający Supeł Zabezpieczający Wskazówka: jeżeli nie masz palnika elektrycznego, rozgrzej nóż za pomocą palnika gazowego. Supeł Zabezpieczający Nie używaj płomienia bezpośrednio pod blokiem Użyj palnika elektrycznego lub rozgrzej nóż, aby łatwiej przeciąć końce liny. Uważaj, aby sie nie poparzyć. Stop końcówki liny lub zaklej węzły klejem, aby je odpowiednio zabezpieczyć. Aby zamontować blok bliżej bomu lub pokładu, skróć mocowanie, tak aby węzeł liny mocującej znalazł się w otworze bloka. Upewnij się, że końcówki liny mocującej zabezpieczone są przez ich stopienie lub zaklejenie klejem. Mocowanie do bomu czas mocowania bloku do dużego obiektu takiego jak bom, upewnij się, że lina mocująca poprowadzona jest naprzemiennie, tak aby zapobiec wypychaniu głowicy bloku w jedną ze stron. Zobacz następną stronę. 3

Inne rozwiązanie to zaklejenie końców liny mocującej taśmą izolacyjną, wtedy końcówki liny utnij ostrym nożem lub nożyczkami.

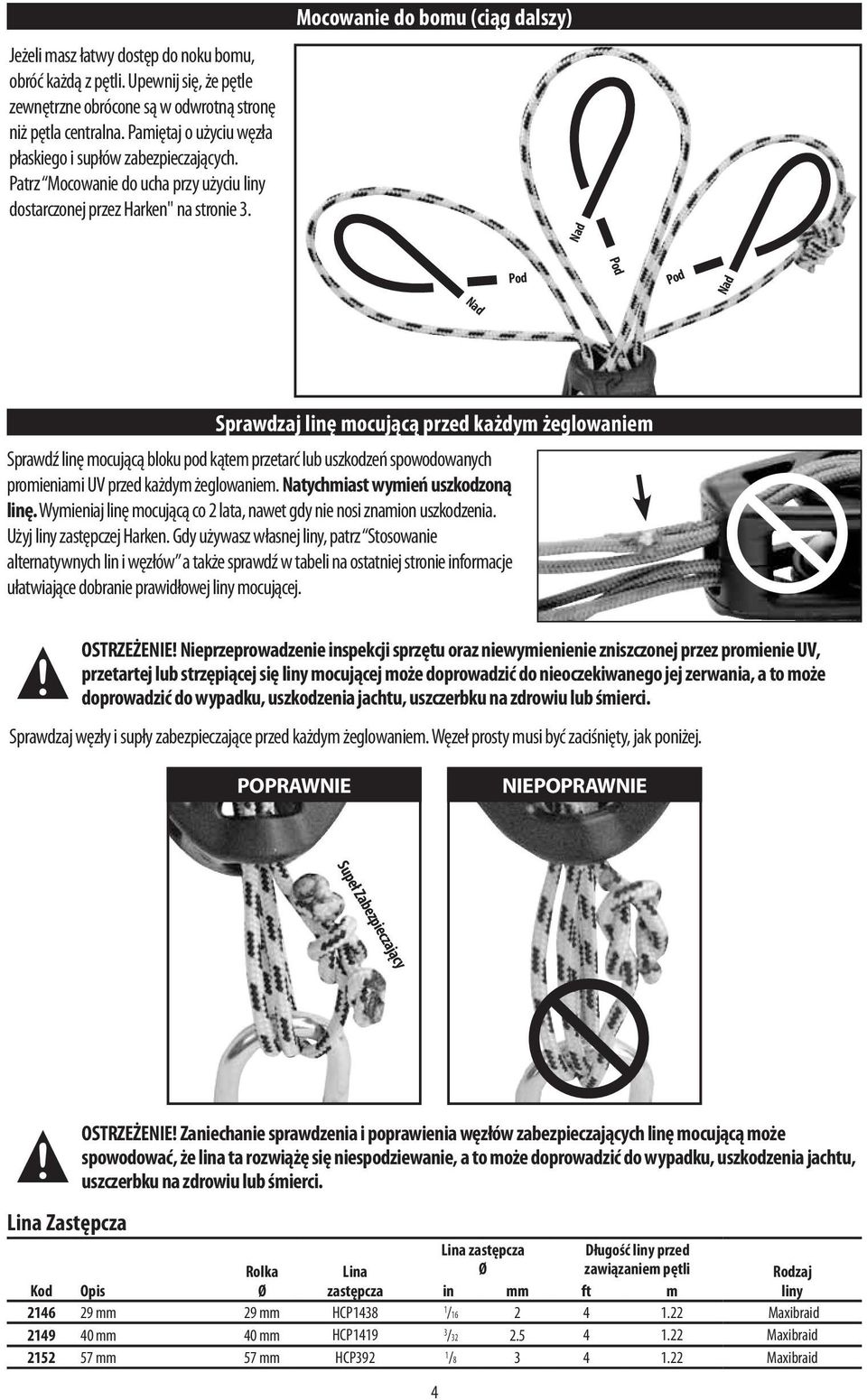

4 Jeżeli masz łatwy dostęp do noku bomu, obróć każdą z pętli. Upewnij się, że pętle zewnętrzne obrócone są w odwrotną stronę niż pętla centralna. Pamiętaj o użyciu węzła płaskiego i supłów zabezpieczających. Patrz Mocowanie do ucha przy użyciu liny dostarczonej przez Harken" na stronie 3. Mocowanie do bomu (ciąg dalszy) Sprawdzaj linę mocującą przed każdym żeglowaniem Sprawdź linę mocującą bloku pod kątem przetarć lub uszkodzeń spowodowanych promieniami UV przed każdym żeglowaniem. Natychmiast wymień uszkodzoną linę. Wymieniaj linę mocującą co 2 lata, nawet gdy nie nosi znamion uszkodzenia. Użyj liny zastępczej Harken. Gdy używasz własnej liny, patrz Stosowanie alternatywnych lin i węzłów a także sprawdź w tabeli na ostatniej stronie informacje ułatwiające dobranie prawidłowej liny mocującej. OSTRZEŻENIE! Nieprzeprowadzenie inspekcji sprzętu oraz niewymienienie zniszczonej przez promienie UV, przetartej lub strzępiącej się liny mocującej może doprowadzić do nieoczekiwanego jej zerwania, a to może doprowadzić do wypadku, uszkodzenia jachtu, uszczerbku na zdrowiu lub śmierci. Sprawdzaj węzły i supły zabezpieczające przed każdym żeglowaniem. Węzeł prosty musi być zaciśnięty, jak poniżej. Supeł Zabezpieczający Lina Zastępcza OSTRZEŻENIE! Zaniechanie sprawdzenia i poprawienia węzłów zabezpieczających linę mocującą może spowodować, że lina ta rozwiążę się niespodziewanie, a to może doprowadzić do wypadku, uszkodzenia jachtu, uszczerbku na zdrowiu lub śmierci. Lina Lina zastępcza Długość liny przed zawiązaniem pętli Rodzaj zastępcza in mm ft m liny mm 29 mm HCP / Maxibraid mm 40 mm HCP / Maxibraid mm 57 mm HCP392 1 / Maxibraid 4

Mocowanie do bomu (ciąg dalszy) Sprawdzaj linę mocującą przed każdym żeglowaniem Sprawdź linę mocującą bloku pod kątem przetarć lub uszkodzeń spowodowanych promieniami UV przed każdym żeglowaniem.

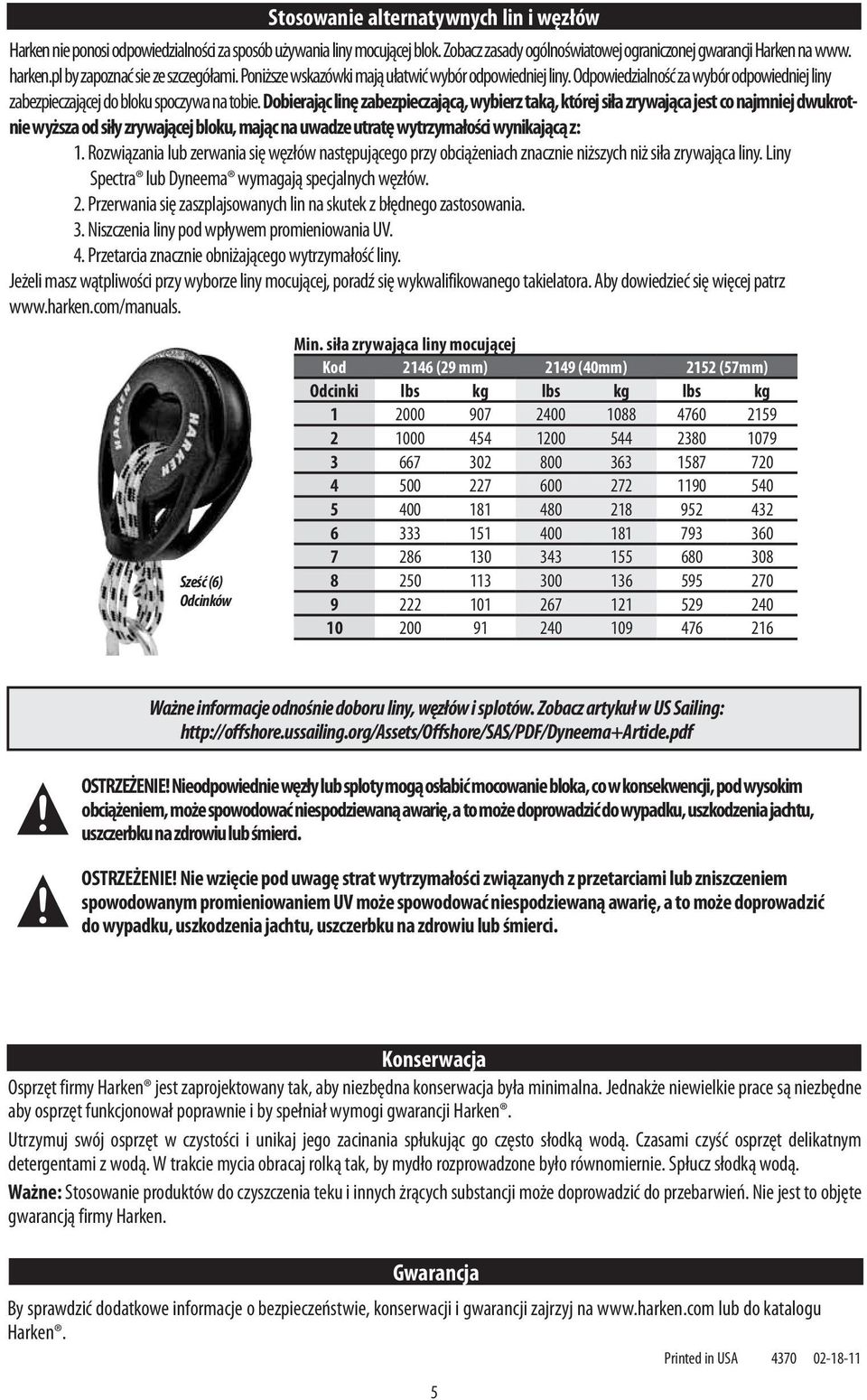

5 Stosowanie alternatywnych lin i węzłów Harken nie ponosi odpowiedzialności za sposób używania liny mocującej blok. Zobacz zasady ogólnoświatowej ograniczonej gwarancji Harken na www. harken.pl by zapoznać sie ze szczegółami. Poniższe wskazówki mają ułatwić wybór odpowiedniej liny. Odpowiedzialność za wybór odpowiedniej liny zabezpieczającej do bloku spoczywa na tobie. Dobierając linę zabezpieczającą, wybierz taką, której siła zrywająca jest co najmniej dwukrotnie wyższa od siły zrywającej bloku, mając na uwadze utratę wytrzymałości wynikającą z: 1. Rozwiązania lub zerwania się węzłów następującego przy obciążeniach znacznie niższych niż siła zrywająca liny. Liny Spectra lub Dyneema wymagają specjalnych węzłów. 2. Przerwania się zaszplajsowanych lin na skutek z błędnego zastosowania. 3. Niszczenia liny pod wpływem promieniowania UV. 4. Przetarcia znacznie obniżającego wytrzymałość liny. Jeżeli masz wątpliwości przy wyborze liny mocującej, poradź się wykwalifikowanego takielatora. Aby dowiedzieć się więcej patrz Sześć (6) Odcinków Min. siła zrywająca liny mocującej Kod 2146 (29 mm) 2149 (40mm) 2152 (57mm) Odcinki lbs kg lbs kg lbs kg Ważne informacje odnośnie doboru liny, węzłów i splotów. Zobacz artykuł w US Sailing: OSTRZEŻENIE! Nieodpowiednie węzły lub sploty mogą osłabić mocowanie bloka, co w konsekwencji, pod wysokim obciążeniem, może spowodować niespodziewaną awarię, a to może doprowadzić do wypadku, uszkodzenia jachtu, uszczerbku na zdrowiu lub śmierci. OSTRZEŻENIE! Nie wzięcie pod uwagę strat wytrzymałości związanych z przetarciami lub zniszczeniem spowodowanym promieniowaniem UV może spowodować niespodziewaną awarię, a to może doprowadzić do wypadku, uszkodzenia jachtu, uszczerbku na zdrowiu lub śmierci. Konserwacja Osprzęt firmy Harken jest zaprojektowany tak, aby niezbędna konserwacja była minimalna. Jednakże niewielkie prace są niezbędne aby osprzęt funkcjonował poprawnie i by spełniał wymogi gwarancji Harken. Utrzymuj swój osprzęt w czystości i unikaj jego zacinania spłukując go często słodką wodą. Czasami czyść osprzęt delikatnym detergentami z wodą. W trakcie mycia obracaj rolką tak, by mydło rozprowadzone było równomiernie. Spłucz słodką wodą. Ważne: Stosowanie produktów do czyszczenia teku i innych żrących substancji może doprowadzić do przebarwień. Nie jest to objęte gwarancją firmy Harken. Gwarancja By sprawdzić dodatkowe informacje o bezpieczeństwie, konserwacji i gwarancji zajrzyj na lub do katalogu Harken. 5 Printed in USA

Dobierając linę zabezpieczającą, wybierz taką, której siła zrywająca jest co najmniej dwukrotnie wyższa od siły zrywającej bloku, mając na uwadze utratę wytrzymałości wynikającą z: 1.
