1 Wodomierze, Ciepłomierze, Systemy Zdalnego

2 HYDROLINK to system odczytu i ewidencji poboru wody z instalacji opartej na wodomierzach typu GSD8-RFM oraz GMDX-RFM. Występują dwie możliwości transmisji - radiowa oraz magistralowa, oba systemy umożliwiają odczyt wszystkich wodomierzy w jednym czasie, bez absorbowania użytkownika. System gwarantuje możliwość rozbudowy dzięki standaryzowanej transmisji - radiowej Wireless MBUS (zgodny z normą PN-EN13757) oraz magistralowej MBUS LINE (zgodnej z normą PN-EN13757 oraz PN-EN1434-3). Dzięki tej technologii jest możliwość integracji systemu radiowego z klasycznym systemem magistralowym, MBUS. System HYDROLINK idealnie rozwiązuje problem zamkniętych mieszkań, domów oraz trudno dostępnych miejsc. Elastyczność HYDROLINK daje możliwość dopasowania systemu do potrzeb i wymagań klienta, gwarantując jednocześnie poprawność odczytów i oszczędność czasu. HYDROLINK to system składający się z wodomierza GSD8-RFM lub GMDX-RFM z nakładką radiową lub nakładką MBUS i z zestawu inkasenckiego (moduł - radiowy lub magistralowy oraz odbiornik z oprogramowaniem). Inkasent wyposażony w podręczny komputer PC oraz odbiornik systemu odczytuje dane z nakładek wodomierzy pozwalając błyskawicznie rozpoznać użytkownika końcowego oraz wskazanie jego wodomierza. Dzięki systemowi zdalnego odczytu: oszczędzamy czas unikniemy błędów przy odczycie archiwizujemy wskazania bezpośrednio na komputerze odczytujemy komunikaty o próbie manipulacji wodomierza (magnes neodymowy itp.) 2

System gwarantuje możliwość rozbudowy dzięki standaryzowanej transmisji - radiowej Wireless MBUS (zgodny z normą PN-EN13757) oraz magistralowej MBUS LINE (zgodnej z normą PN-EN13757 oraz PN-EN1434-3).

3 Zasada działania systemu Nowej generacji moduł na wodomierz jednostrumieniowy, suchobieżny z odczytem wskazań wodomierza poprzez skanowania wskaźnika ruchu przez czujniki optoelektroniczne. Wyklucza to wszelkie możliwości błędnego pomiaru poprzez zadziałanie magnesem na nadajnik kontaktronowy oraz uwzględnienie przy pomiarze wstecznego przepływu przez wodomierz. Dodatkowo konstrukcja nakładki zapewnia wysoką wydajność i duży zasięg odczytu. Opis funkcji oprogramowania HYDROLINK: Numer seryjny wodomierza Data odczytu Pełny rozbiór wody w m3 Pełny rozbiór wody za 13 miesięcy w m3 Rozbiór wody przepływu wstecznego w ostatnim okresie rozliczeniowym w m3 6 Możliwość odczytu stanów wybranego wodomierza 7 Możliwość eksportu pliku do formatu csv, co umożliwia eksport do baz danych, arkuszy kalkulacyjnych i integrację z systemami 8 9 rozliczeniowymi Transmisja danych w określonym terminie Przyłożenie magnesu neodymowego Próba oszukania czujnika lub błąd czujnika IR Przepływ wsteczny Niski poziom baterii (<1 roku) Zdjęcie modułu Przekroczenie przepływu maksymalnego Qmax Budynki własności publicznej Posiadłości prywatne Zakłady przemysłowe Budynki wielorodzinne 3

Dodatkowo konstrukcja nakładki zapewnia wysoką wydajność i duży zasięg odczytu.

4 Dane techniczne odbiornika oraz modułu radiowego ODBIORNIK WY RFM-RX1 MODUŁ MBUS RFM-TX1 (GSD8-RFM DN-) RFM-TX2 (GMDX-RFM DN-50) Transmisja danych Wireless MBUS 868MHz (PN-EN13757) Port połączenia i zasilanie USB Antena gumowa 1/4 λ Wymiary 31x53x100 Klasa ochronności IP50 Temperatura pracy - do +60 C Zasilanie Bateria litowa Żywotność baterii* 10 lat + rok pamięci danych Alarmy ochronne pole magnetyczne / optyka Minimalny odczyt 1 litr GSD8-RFM 10 litrów GMDX Sensor odczytu podczerwień Klasa ochronności IP68 Częstotliwość pracy 868 MHz Częstotliwość odczytów Programowalna Szyfrowanie transmisji 128 bit Typ transmisji Jednokierunkowy Tryb odczytu wireless MBUS T1 (PN-EN13757) Tryb konfiguracji wireless MBUS T2 (PN-EN13757) Zasięg 350m (w zależności od warunków otoczenia) * żywotność baterii jest zależna od parametrów transmisji oraz warunków zewnętrznych i atmosferycznych Istenieje możliwość zamówienia wodomierza GSD8-RFM/GMDX-RFM przystosowanego do instalacji modułu komunikacyjnego (zdjęcie po lewej), a w dowolnej chwili można zamontować nakładkę RFM (radiową Wireless MBUS lub magistralową MBUS LINE) na wodomierz (zdjęcie po prawej), bez jakiej kolwiek ingerencji w -Bus LINE 4

magnetyczne / optyka Minimalny odczyt 1 litr GSD8-RFM 10 litrów GMDX Sensor odczytu podczerwień Klasa ochronności IP68 Częstotliwość pracy 868 MHz Częstotliwość odczytów Programowalna Szyfrowanie

5 Zintegrowany, przewodowy system zdalnego odczytu MBUS -Bus LINE NAKŁADKA MBUS RFM-MB1 (GSD8-RFM DN-) RFM-MB2 (GMDX-RFM DN-50) Zasilanie z magistrali MBUS Zasilanie awaryjne bateria - rok od odłączenia od sieci Protokół transmisji MBUS (PN-EN ) Adres MBUS programowalny Minimalny odczyt 1 litr GSD8-RFM 10 litrów GMDX Sensor odczytu podczerwień Klasa ochronności IP65 Przewód 2-żyłowy, 3 metrowy Częstotliwość odczytów Programowalna Wyświetlane dane adres MBUS producent urządzenia typ urządzenia alarmy i ostrzeżenia zużycie wody Alarmy ściągnięcie modułu żywotność baterii < 1 miesiąc przyłożenie magnesu przepływ wsteczny przekroczenie Qmax Protokół transmisji MBUS jest stosowany do zdalnego odczytu wskazań urządzeń pomiarowych każdego rodzaju (liczniki ciepła, gazu, energi itd.). Sieć MBUS pozwala na połączenie nawet do 250 urządzeń oraz odczyt wskazań każdego z nich poprzez jednostkę centralną (MBUS MASTER). Jednostka centralna pozwala na zdalny odczyt oraz łatwą transmisję danych do komputera PC. Moduł BMETERS RFM-MB pozwala na bezpośrednie podłączenie wodomierza do sieci MBUS, przez co możemy wyeliminować urządzenie konwertujące sygnał impulsowy na sygnał MBUS. Poprzez zastosowanie modułów RFM-MB nie ma potrzeby stosowania podwojonej liczby urządzeń, a zyskujemy przy tym czas przy programowaniu modułów MBUS oraz uzyskujemy łatwość instalacji za pomocą kompaktowego rozwiązania - wodomierz + moduł MBUS. Magistralowy system zdalnego odczytu MBUS 5

2-żyłowy, 3 metrowy Częstotliwość odczytów Programowalna Wyświetlane dane adres MBUS producent urządzenia typ urządzenia alarmy i ostrzeżenia zużycie wody Alarmy ściągnięcie modułu żywotność baterii

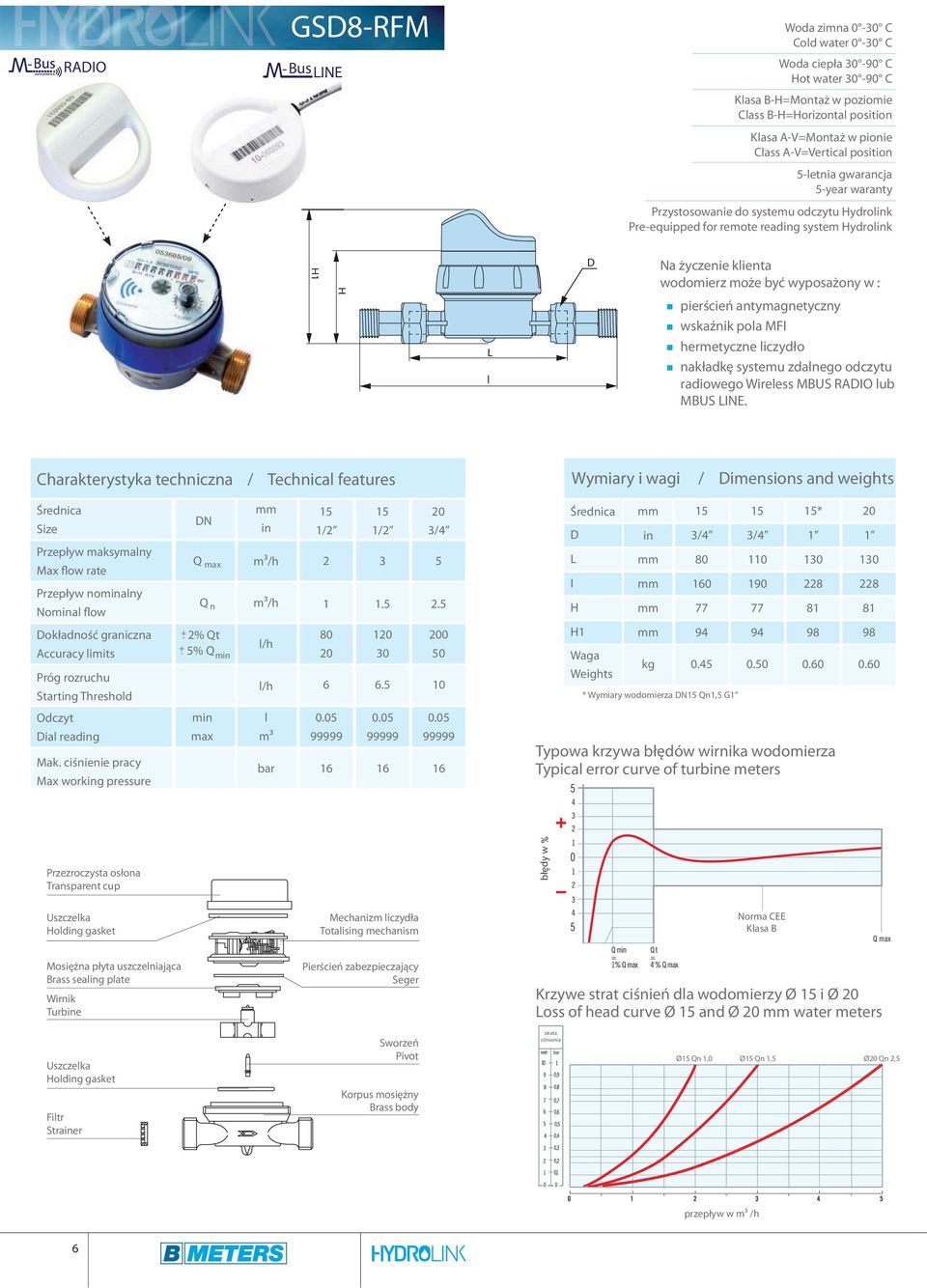

6 H GSD8-RFM -Bus LINE Woda zimna 0-30 C Cold water 0-30 C Woda ciepła C Hot water C Klasa B-H=Montaż w poziomie Class B-H=Horizontal position Klasa A-V=Montaż w pionie Class A-V=Vertical position 5-letnia gwarancja 5-year waranty Przystosowanie do systemu odczytu Hydrolink Pre-equipped for remote reading system Hydrolink H1 L l D Na życzenie klienta wodomierz może być wyposażony w : pierścień antymagnetyczny wskaźnik pola MFI hermetyczne liczydło nakładkę systemu zdalnego odczytu radiowego Wireless MBUS lub MBUS LINE. Charakterystyka techniczna / Technical features Wymiary i wagi / Dimensions and weights Średnica Size Przepływ maksymalny Max flow rate Przepływ nominalny Nominal flow Dokładność graniczna Accuracy limits Próg rozruchu Starting Threshold DN in Q max m3/h Q n m3/h + - 2% Qt + - 5% Q min l/h 1/ / l/h Średnica D L I H H1 Waga Weights in kg * Wymiary wodomierza DN Qn1,5 G * Odczyt Dial reading Mak. ciśnienie pracy Max working pressure min max l m3 bar Typowa krzywa błędów wirnika wodomierza Typical error curve of turbine meters Przezroczysta osłona Transparent cup błędy w Uszczelka Holding gasket Mechanizm liczydła Totalising mechanism Norma CEE Klasa B Mosiężna płyta uszczelniająca Brass sealing plate Wirnik Turbine Pierścień zabezpieczający Seger Krzywe strat ciśnień dla wodomierzy Ø i Ø Loss of head curve Ø and Ø water meters Uszczelka Holding gasket Filtr Strainer Sworzeń Pivot Korpus mosiężny Brass body strata ciśnienia Ø Qn 1,0 Ø Qn 1,5 Ø Qn 2,5 przepływ w m3 /h 6

pierścień antymagnetyczny wskaźnik pola MFI hermetyczne liczydło nakładkę systemu zdalnego odczytu radiowego Wireless MBUS lub MBUS LINE.

7 H Woda zimna 0-30 C Cold water 0-30 C Klasa B-H=Montaż w poziomie Class B-H=Horizontal position Transmisja magnetyczna Magnetic transmission Odczyt bezpośredni Iediate reading -Bus LINE GMDX-RFM Przystosowanie do systemu odczytu Hydrolink Pre-equipped for remote reading system Hydrolink D H1 Na życzenie klienta wodomierz może być wyposażony w : pierścień antymagnetyczny wskaźnik pola MFI hermetyczne liczydło nakładkę systemu zdalnego odczytu radiowego Wireless MBUS lub MBUS LINE. L I Charakterystyka techniczna / Technical features Wymiary i wagi / Dimensions and weights Średnica Size DN in 1/ / / Średnica G in / /2 2 50* 2 1/2 Przepływ maksymalny Max flow rate Przepływ nominalny Nominal flow Q max Q n m3/h m3/h ,5 2,5 3, L I H Dokładność graniczna Accuracy limits Czułość Sensibility Odczyt + - 2% Qt + - 5% Q min min l/h l/h l H Waga Weights kg * Wodomierz Ø 50 może być wyposażony we flansze zgodnie z UNI 2223 PN16. * The Ø 50 meters can be supplied flanged according to UNI 2223 PN Dial reading Max ciśnienie pracy Max working pressure max m3 bar Typowa krzywa błędów wirnika wodomierza Typical error curve of turbine meters Plomba ołowiana Lead Pierścień mosiężny Brass sealing ring Ruchoma uszczelka Sliding gasket Pierścień Holding ring Górny magnes Upper megnets Szkło Glass Mechanizm liczydła Totalising mechanism błędy w Norma CEE Klasa B Uszczelka Oring O.R. Gasket Osłona liczydła Mechanism wheel Uszczelka Oring O.R. Gasket Sworzeń Pivot Rozdzielnik strumieni Vane wheel case Filtr Strainer Śruba regulacyjna - Adjusting bolt Wirnik Vane wheel Uszczelka Oring O.R. Gasket Krzywe strat ciśnień dla wodomierzy Ø do Ø 50 Loss of head curve Ø to 50 water meters strata ciśnienia metr bar ,9 0,8 0,7 0,6 0,5 0,4 Ø Ø Ø25 Ø32 Ø40 Ø50 Uszczelka - Gasket Wkręt regulacyjny - Adjusting screw Korpus mosiężny Brass body ,3 0,2 0, przepływ w m3/h 7

hermetyczne liczydło nakładkę systemu zdalnego odczytu radiowego Wireless MBUS lub MBUS LINE.

8 Region Północno-Zachodni tel Region Północno-Wschodni tel Region Południowo-Zachodni tel Region Południe tel Region Południowo-Wschodni kielce@bmeters.pl tel Poznań Gorzów Wielkopolski Wrocław Bydgoszcz Konin Katowice Warszawa Kielce B METERS Polska GŁÓWNA PSARY k.wrocławia TEL FAX biuro@bmeters.pl cee 75/33 iso 4064 iso 9001:08 cert. n. 1798

500 260 330 Region Południe katowice@bmeters. 5 184 183 Region Południowo-Wschodni kielce@bmeters.
