System monitoringu ze zdalnym odczytem radiowym, oparty na technologii GSM. Dane techniczne.

Transkrypt

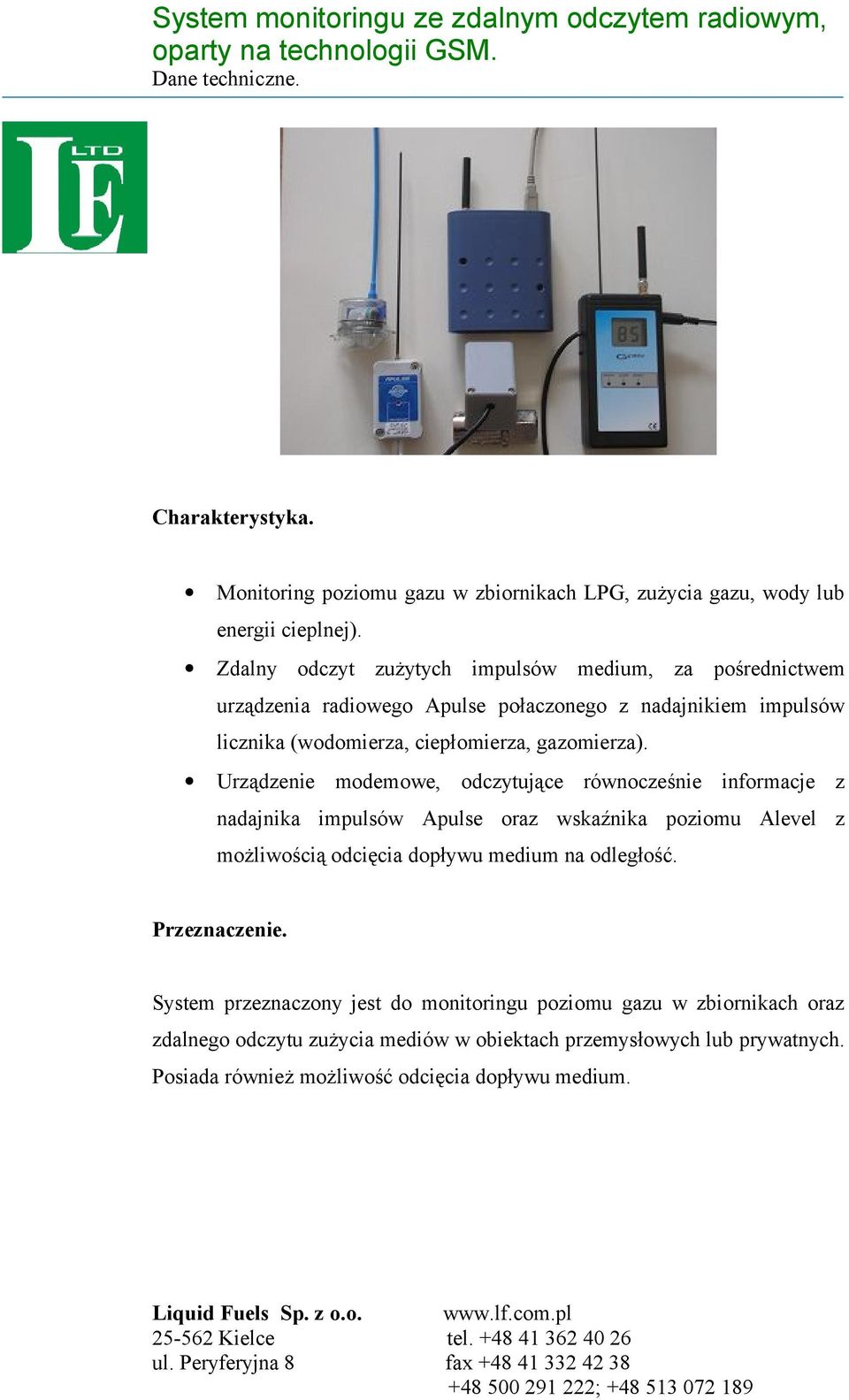

1 System monitoringu ze zdalnym odczytem radiowym, oparty na technologii GSM. Dane techniczne. Charakterystyka. Monitoring poziomu gazu w zbiornikach LPG, zużycia gazu, wody lub energii cieplnej). Zdalny odczyt zużytych impulsów medium, za pośrednictwem urządzenia radiowego Apulse połaczonego z nadajnikiem impulsów licznika (wodomierza, ciepłomierza, gazomierza). Urządzenie modemowe, odczytujące równocześnie informacje z nadajnika impulsów Apulse oraz wskaźnika poziomu Alevel z możliwością odcięcia dopływu medium na odległość. Przeznaczenie. System przeznaczony jest do monitoringu poziomu gazu w zbiornikach oraz zdalnego odczytu zużycia mediów w obiektach przemysłowych lub prywatnych. Posiada również możliwość odcięcia dopływu medium ;

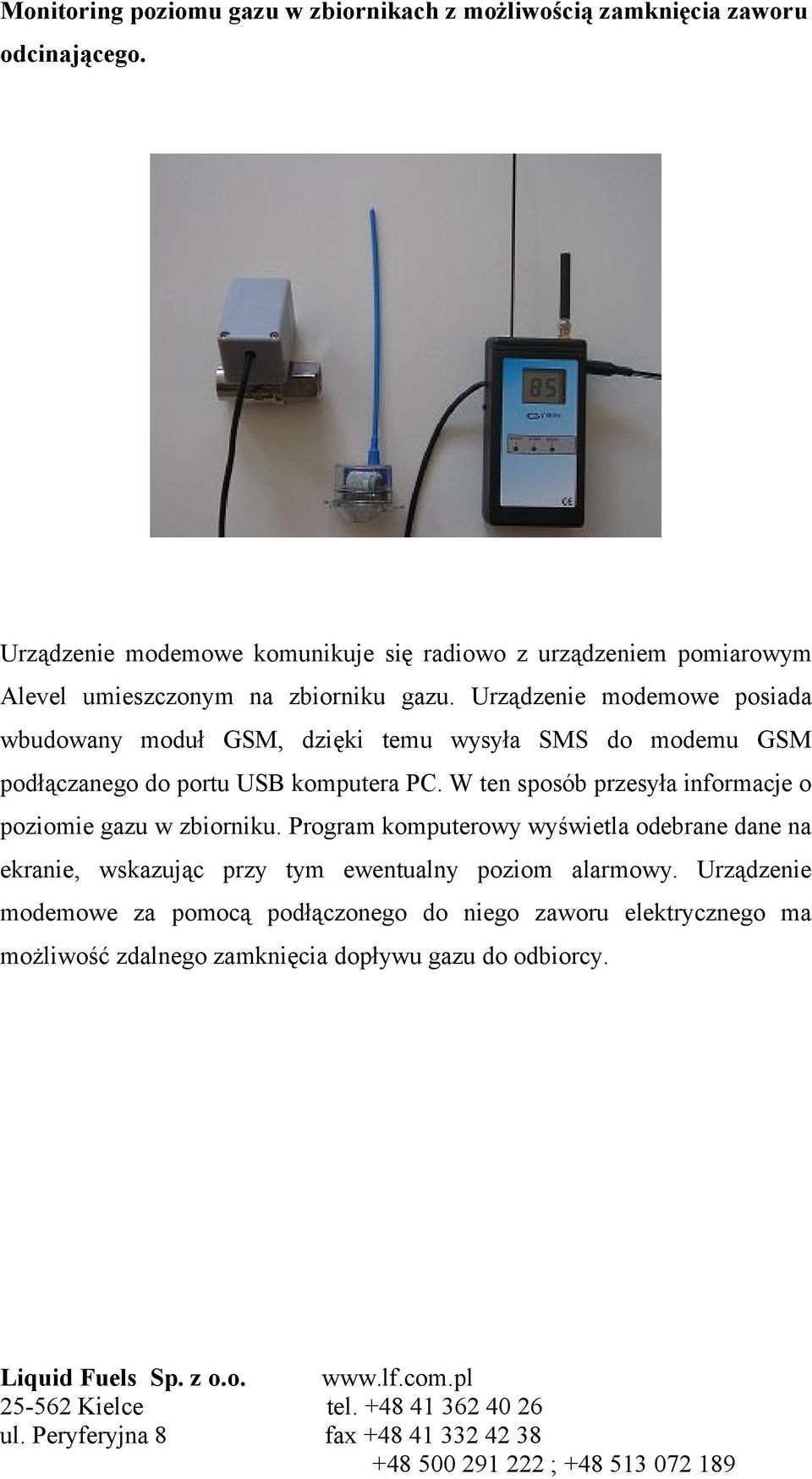

2 Monitoring poziomu gazu w zbiornikach z możliwością zamknięcia zaworu odcinającego. Urządzenie modemowe komunikuje się radiowo z urządzeniem pomiarowym Alevel umieszczonym na zbiorniku gazu. Urządzenie modemowe posiada wbudowany moduł GSM, dzięki temu wysyła SMS do modemu GSM podłączanego do portu USB komputera PC. W ten sposób przesyła informacje o poziomie gazu w zbiorniku. Program komputerowy wyświetla odebrane dane na ekranie, wskazując przy tym ewentualny poziom alarmowy. Urządzenie modemowe za pomocą podłączonego do niego zaworu elektrycznego ma możliwość zdalnego zamknięcia dopływu gazu do odbiorcy.

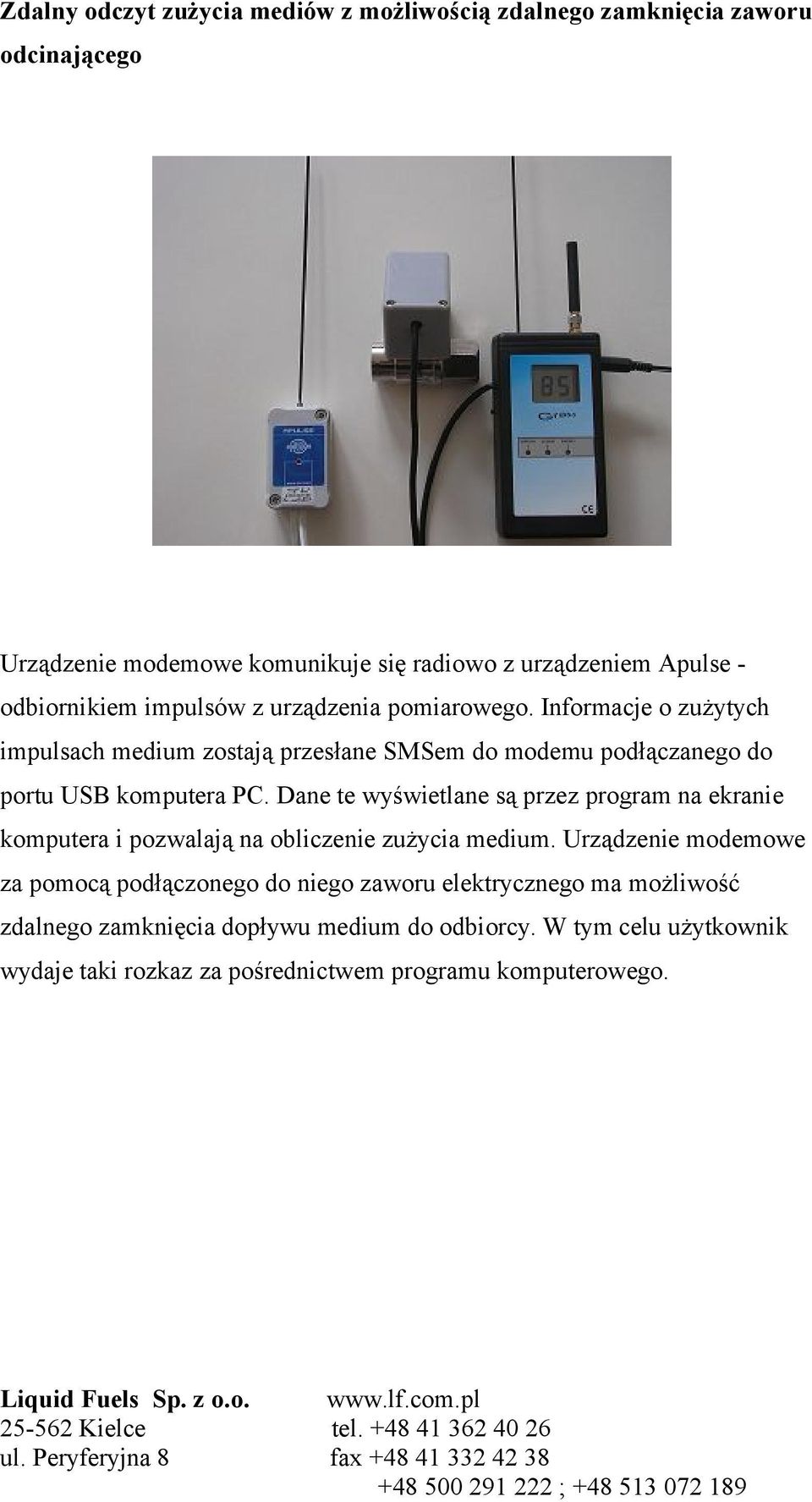

3 Zdalny odczyt zużycia mediów z możliwością zdalnego zamknięcia zaworu odcinającego Urządzenie modemowe komunikuje się radiowo z urządzeniem Apulse - odbiornikiem impulsów z urządzenia pomiarowego. Informacje o zużytych impulsach medium zostają przesłane SMSem do modemu podłączanego do portu USB komputera PC. Dane te wyświetlane są przez program na ekranie komputera i pozwalają na obliczenie zużycia medium. Urządzenie modemowe za pomocą podłączonego do niego zaworu elektrycznego ma możliwość zdalnego zamknięcia dopływu medium do odbiorcy. W tym celu użytkownik wydaje taki rozkaz za pośrednictwem programu komputerowego.

4 Instalacja Urządzenie modemowe instalowane jest na obiekcie, gdzie dokonywane są odczyty. Maksymalna odległość urządzenia odczytującego od radiowych urządzeń pomiarowych wynosi około 150 m (zależnie od gęstości zabudowań obiektu maksymalna odległość w przypadku otwartego terenu wynosi 300m). Do wyjścia impulsowego licznika medium, z którego dokonywany jest odczyt podłączane jest urządzenie Apulse. W przypadku pomiaru poziomu gazu w zbiornikach, na miejscu dotychczasowego poziomowskazu, montowane jest urządzenie Alevel, umożliwiające odczyt stanu zbiornika jak w dotychczasowy sposób oraz przesyłające dane pomiarowe do modułu GSM. Moduł GSM może odczytać równocześnie do 10 radiowych urządzeń pomiarowych Apulse i Alevel. Program do obsługi systemu odczytu. Integralna częścią systemu odczytu GSM jest aplikacja komputerowa do obsługi obiektów, w których dokonywany jest odczyt. Program ten jest bazą danych o obiektach, oraz o zamontowanych na nich urządzeniach pomiarowych. Za pośrednictwem tej samej aplikacji dokonuje się operacji odczytu danych pomiarowych, obliczenia zużycia oraz odcięcia dopływu medium poprzez zdalne zamknięcie zaworu elektrycznego.

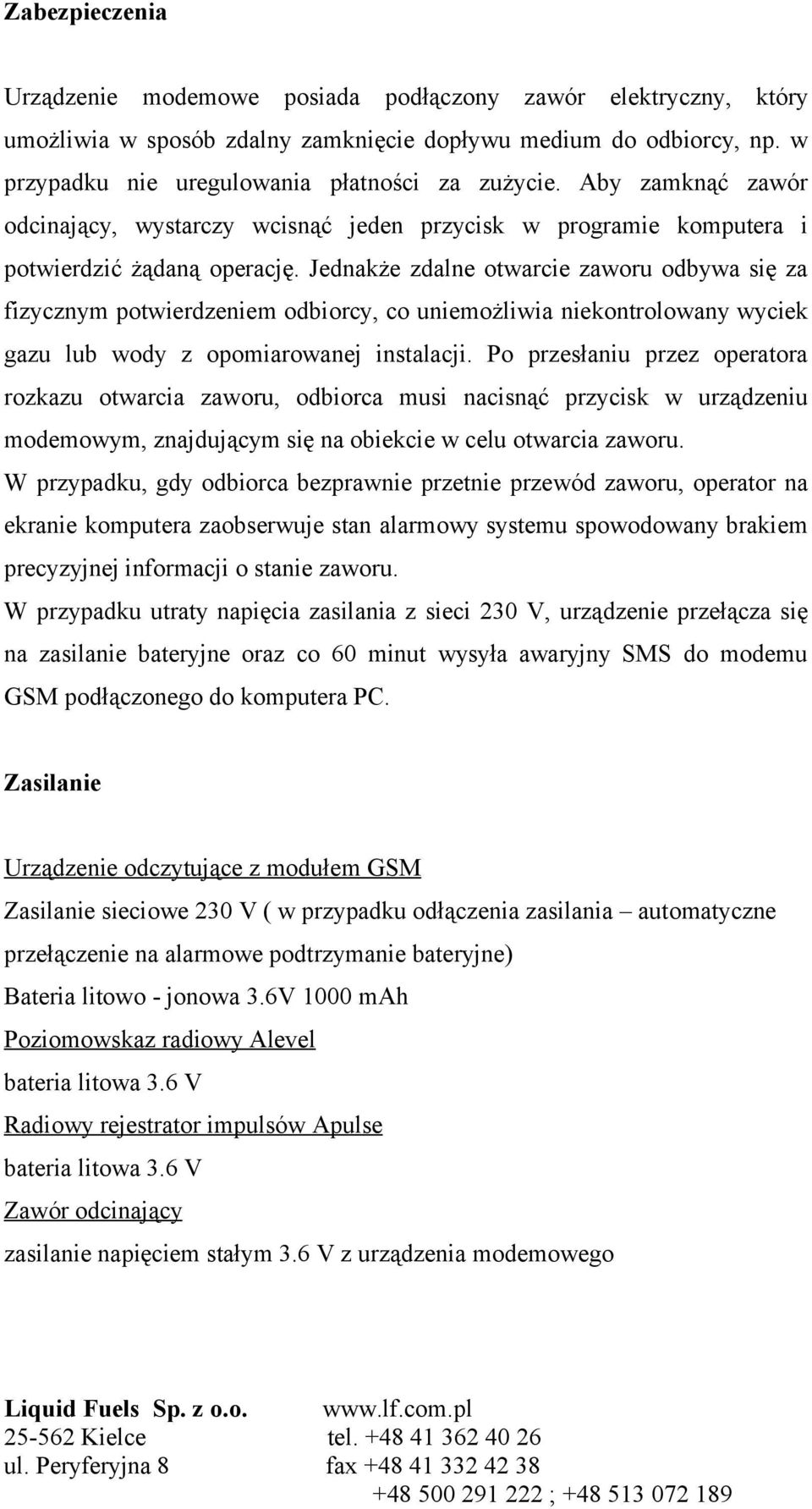

5 Zabezpieczenia Urządzenie modemowe posiada podłączony zawór elektryczny, który umożliwia w sposób zdalny zamknięcie dopływu medium do odbiorcy, np. w przypadku nie uregulowania płatności za zużycie. Aby zamknąć zawór odcinający, wystarczy wcisnąć jeden przycisk w programie komputera i potwierdzić żądaną operację. Jednakże zdalne otwarcie zaworu odbywa się za fizycznym potwierdzeniem odbiorcy, co uniemożliwia niekontrolowany wyciek gazu lub wody z opomiarowanej instalacji. Po przesłaniu przez operatora rozkazu otwarcia zaworu, odbiorca musi nacisnąć przycisk w urządzeniu modemowym, znajdującym się na obiekcie w celu otwarcia zaworu. W przypadku, gdy odbiorca bezprawnie przetnie przewód zaworu, operator na ekranie komputera zaobserwuje stan alarmowy systemu spowodowany brakiem precyzyjnej informacji o stanie zaworu. W przypadku utraty napięcia zasilania z sieci 230 V, urządzenie przełącza się na zasilanie bateryjne oraz co 60 minut wysyła awaryjny SMS do modemu GSM podłączonego do komputera PC. Zasilanie Urządzenie odczytujące z modułem GSM Zasilanie sieciowe 230 V ( w przypadku odłączenia zasilania automatyczne przełączenie na alarmowe podtrzymanie bateryjne) Bateria litowo - jonowa 3.6V 1000 mah Poziomowskaz radiowy Alevel bateria litowa 3.6 V Radiowy rejestrator impulsów Apulse bateria litowa 3.6 V Zawór odcinający zasilanie napięciem stałym 3.6 V z urządzenia modemowego

6 Obudowa Urządzenie odczytujące z modułem GSM: wymiary (dł x szer x wys): 125 x 65 x 36 (mm) materiał obudowy: poliwęglan odporny na działanie UV Poziomowskaz radiowy Alevel wymiary (wys x śr): 40 x 40 (mm) antena długość: 185 mm Radiowy rejestrator impulsów Apulse wymiary (dł szer x wys): 65 x 40 x 30 (mm) antena długość: 185 mm Temperatura pracy -20 C + 60 C

7 Sterowane elektrycznie,przykładowe zawory pracujące z opisanym systemem GSM 1. Zawór obustronnie zakończony gwintem wewnętrznym do wody, gazu i oleju Model N Zakres Czas C Z pracy p p maksymalne pracy [V] [ma] [s] MPa MPa DN-15 1, DN-20 2,5-4, ,5 DN ,3-1 DN DN DN-50 3, DN-65 DN DN-100
