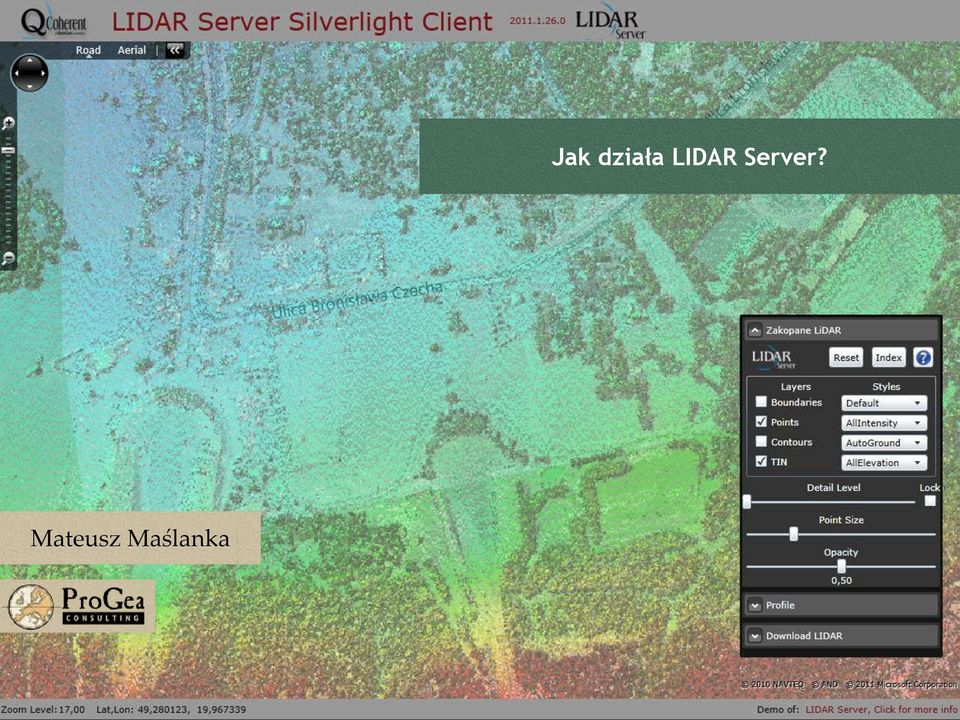

1 Mateusz Maślanka

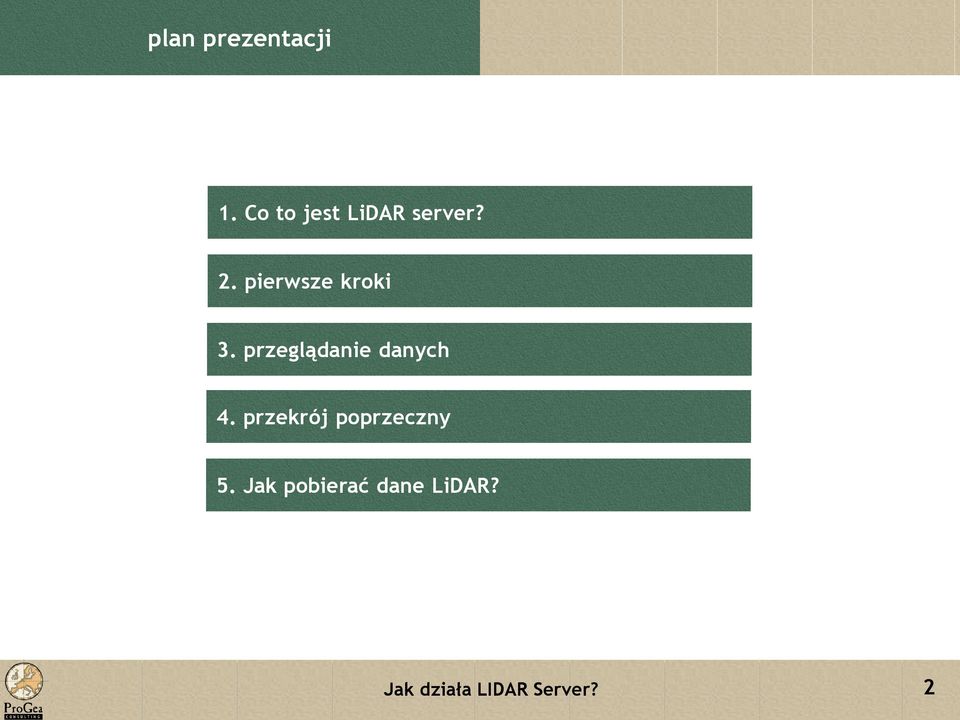

2 plan prezentacji 1. Co to jest LiDAR server? 2. pierwsze kroki 3. przeglądanie danych 4. przekrój poprzeczny 5. Jak pobierać dane LiDAR? 2

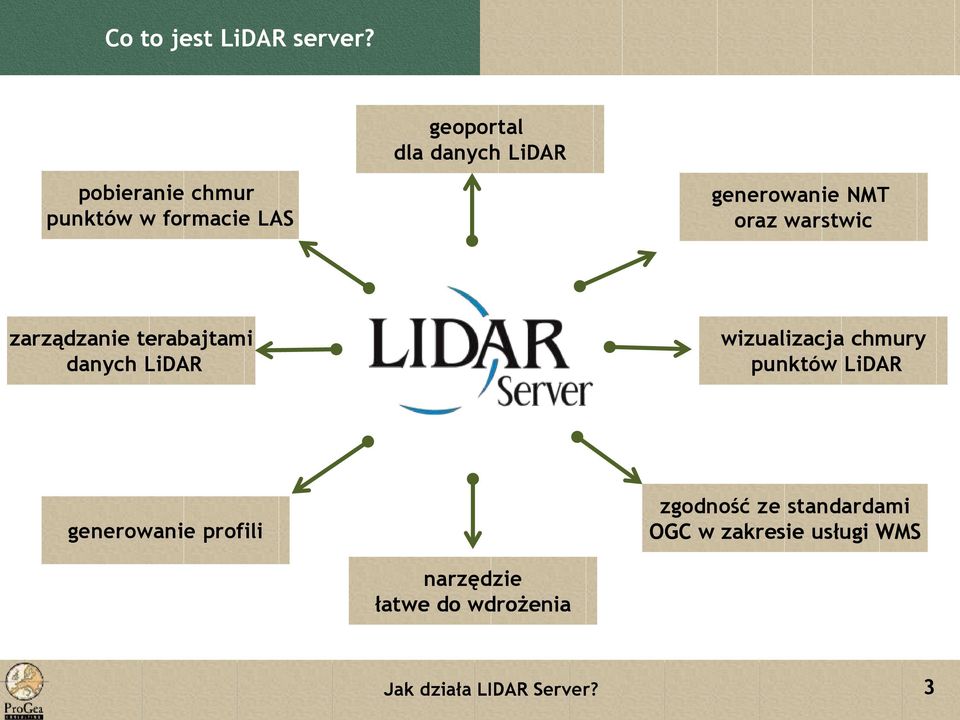

3 Co to jest LiDAR server? geoportal dla danych LiDAR pobieranie chmur punktów w formacie LAS generowanie NMT oraz warstwic zarządzanie terabajtami danych LiDAR wizualizacja chmury punktów LiDAR generowanie profili zgodność ze standardami OGC w zakresie usługi WMS narzędzie łatwe do wdrożenia 3

4 pierwsze kroki 1 w przeglądarce internetowej wpisz poniższy adres: 4

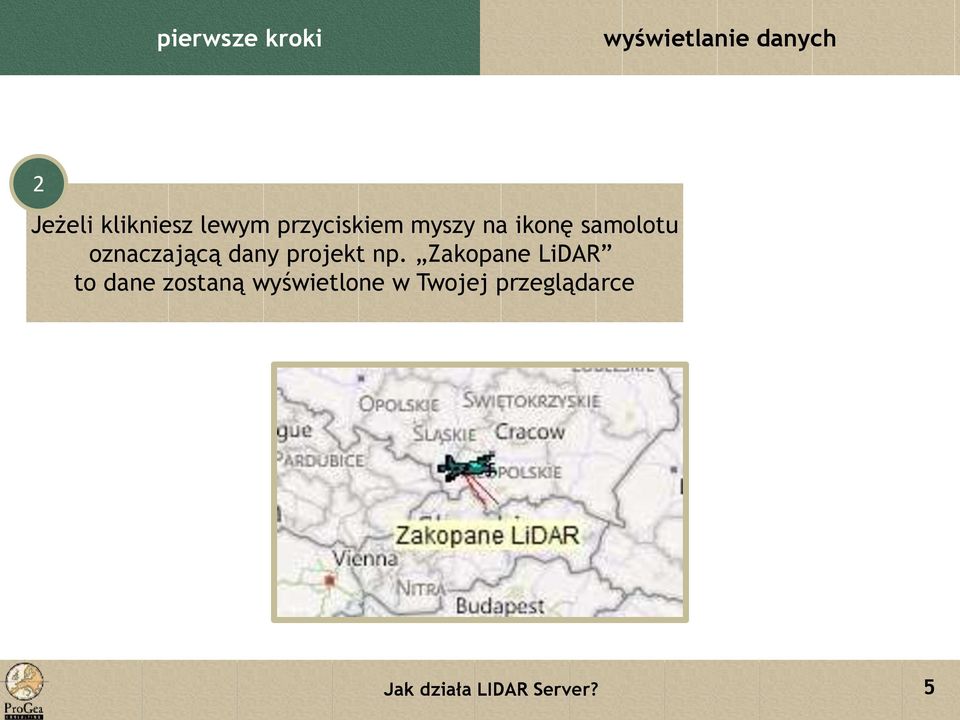

5 pierwsze kroki wyświetlanie danych 2 Jeżeli klikniesz lewym przyciskiem myszy na ikonę samolotu oznaczającą dany projekt np. Zakopane LiDAR to dane zostaną wyświetlone w Twojej przeglądarce 5

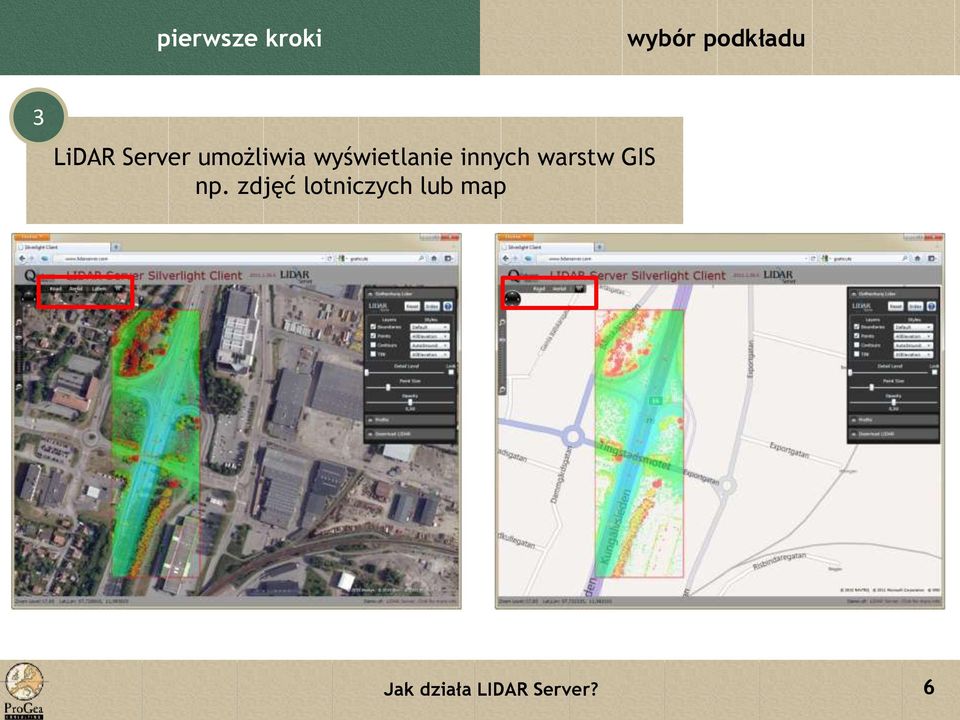

6 pierwsze kroki wybór podkładu 3 LiDAR Server umożliwia wyświetlanie innych warstw GIS np. zdjęć lotniczych lub map 6

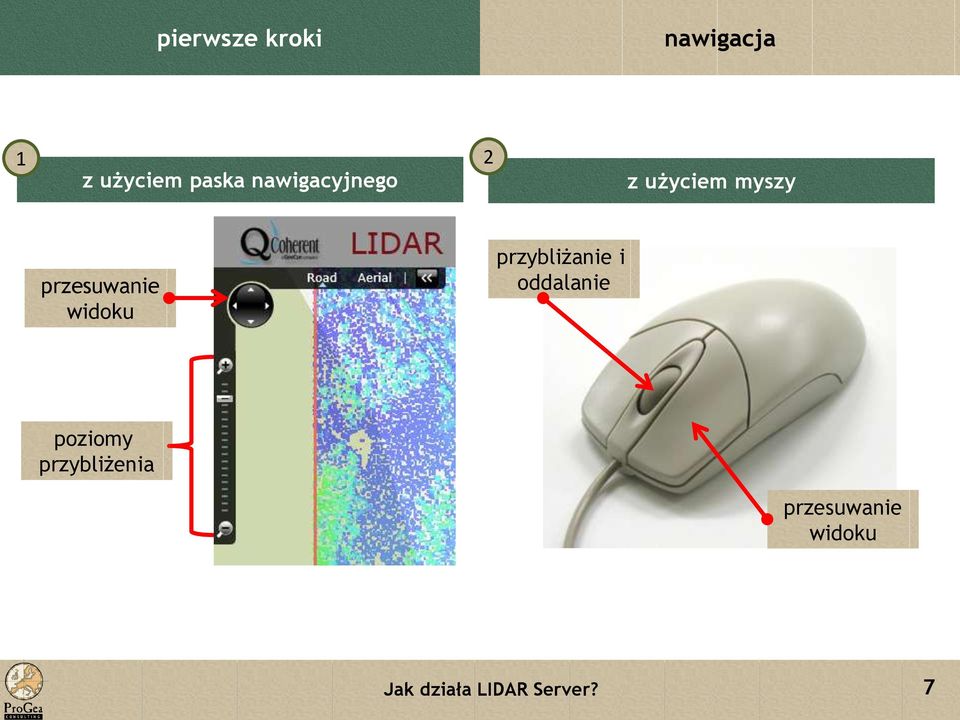

7 pierwsze kroki nawigacja 1 z użyciem paska nawigacyjnego 2 z użyciem myszy przesuwanie widoku przybliżanie i oddalanie poziomy przybliżenia przesuwanie widoku 7

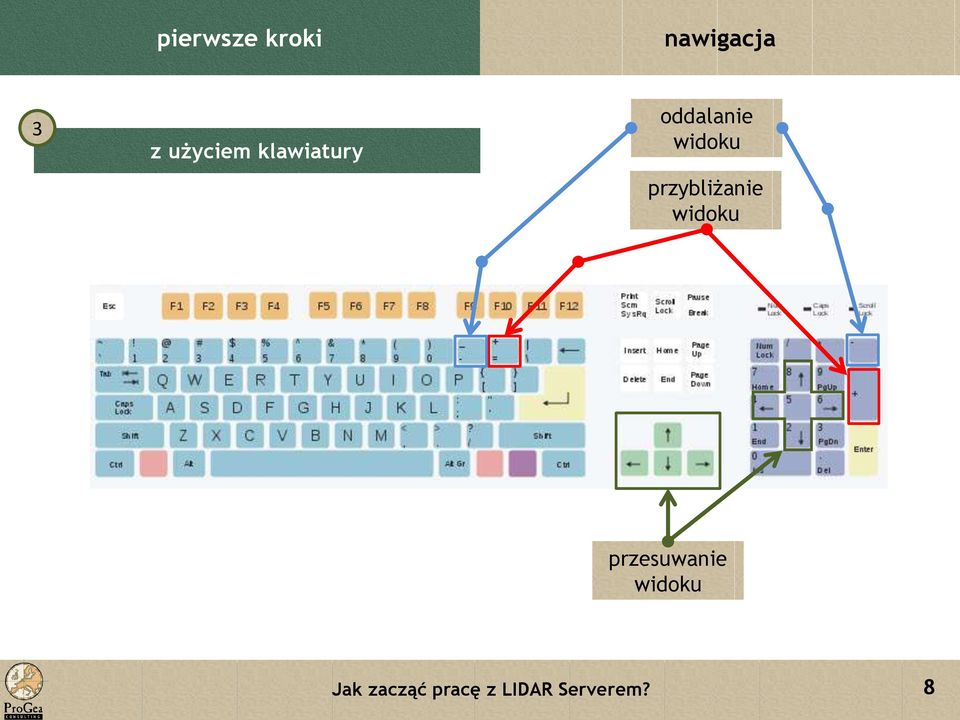

8 pierwsze kroki nawigacja 3 z użyciem klawiatury oddalanie widoku przybliżanie widoku przesuwanie widoku Jak zacząć pracę z LIDAR Serverem? 8

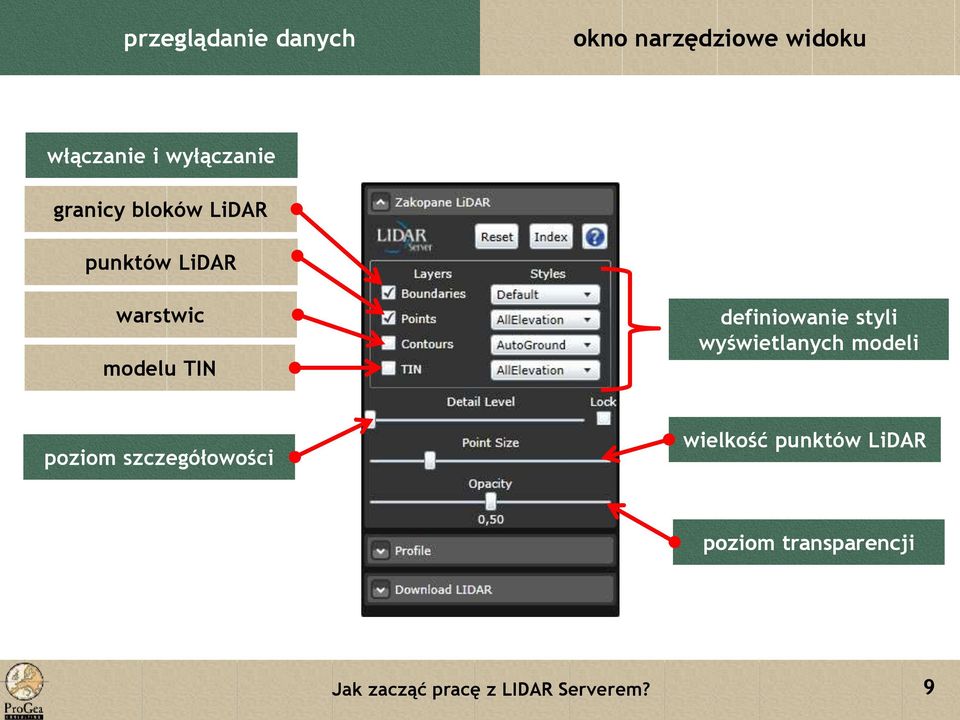

9 przeglądanie danych okno narzędziowe widoku włączanie i wyłączanie granicy bloków LiDAR punktów LiDAR warstwic modelu TIN definiowanie styli wyświetlanych modeli poziom szczegółowości wielkość punktów LiDAR poziom transparencji Jak zacząć pracę z LIDAR Serverem? 9

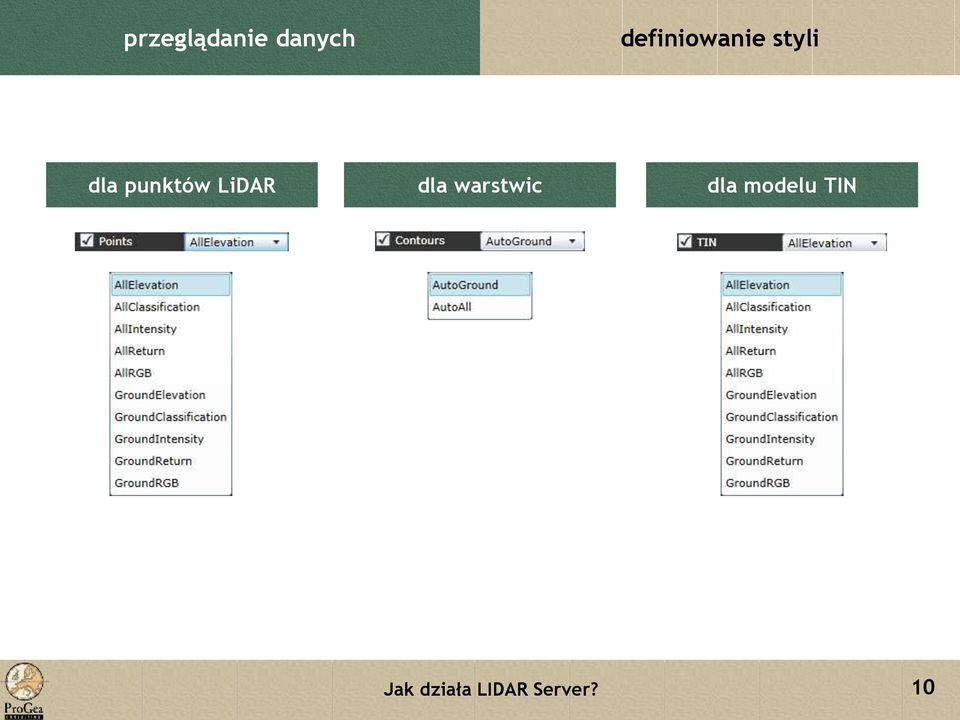

10 przeglądanie danych definiowanie styli dla punktów LiDAR dla warstwic dla modelu TIN 10

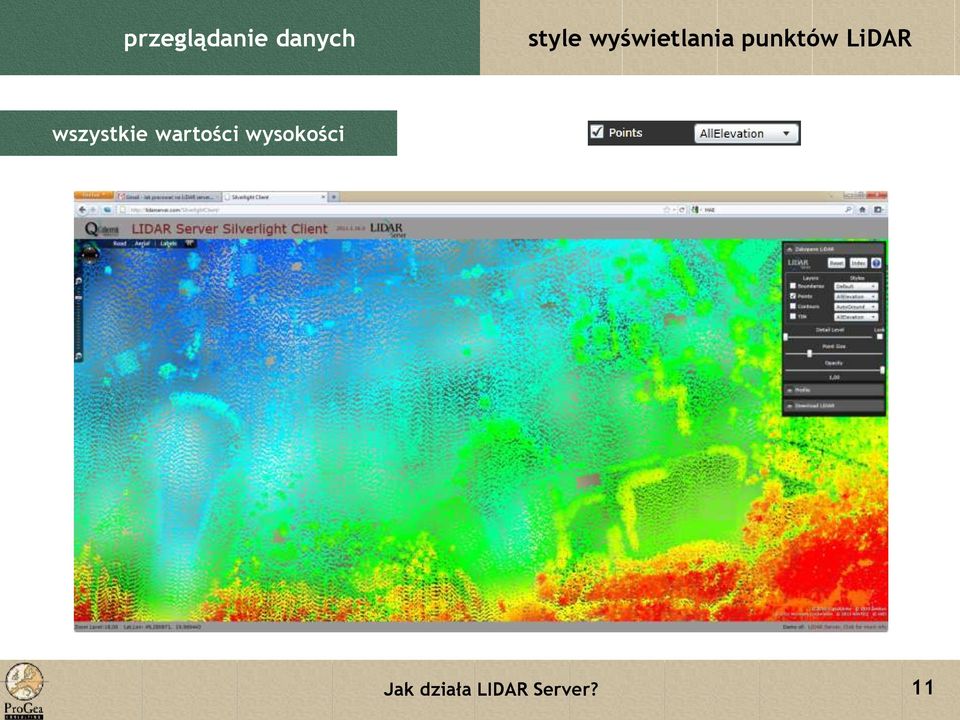

11 przeglądanie danych style wyświetlania punktów LiDAR wszystkie wartości wysokości 11

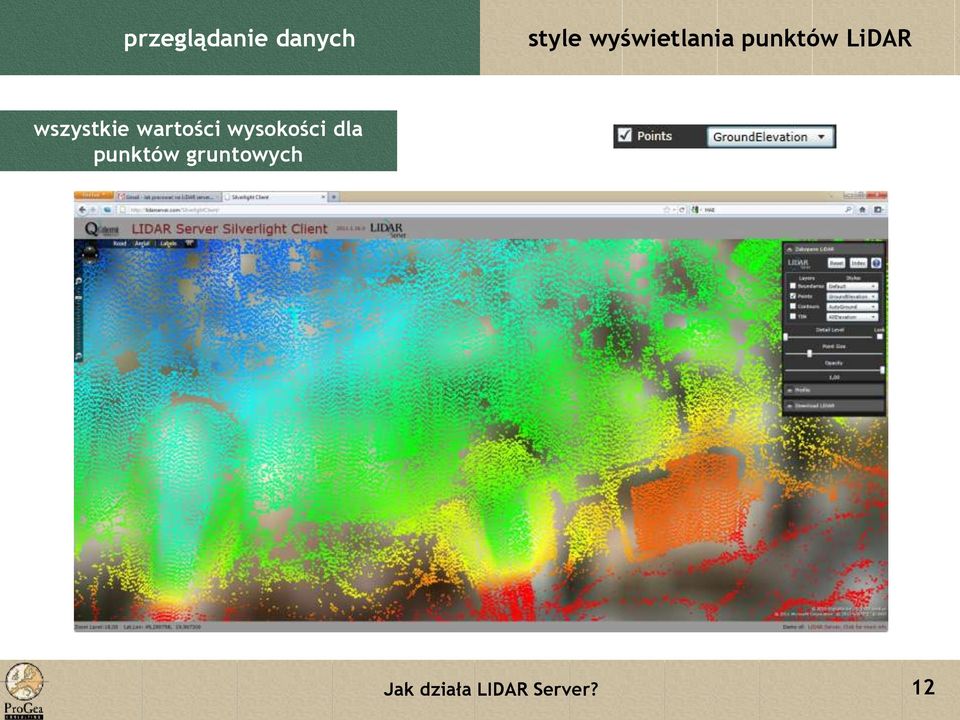

12 przeglądanie danych style wyświetlania punktów LiDAR wszystkie wartości wysokości dla punktów gruntowych 12

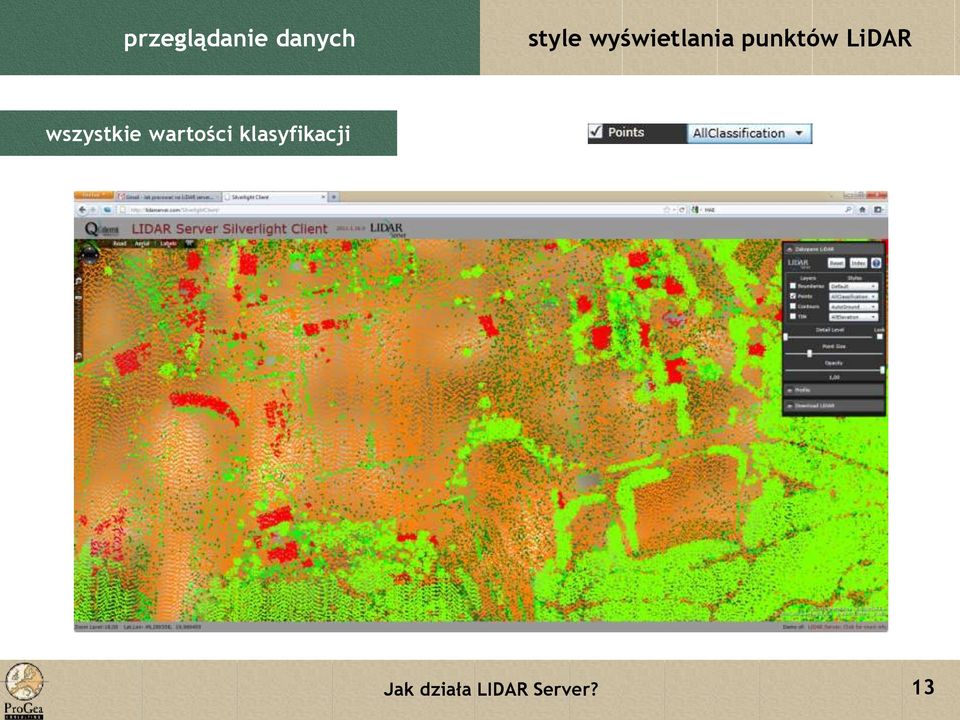

13 przeglądanie danych style wyświetlania punktów LiDAR wszystkie wartości klasyfikacji 13

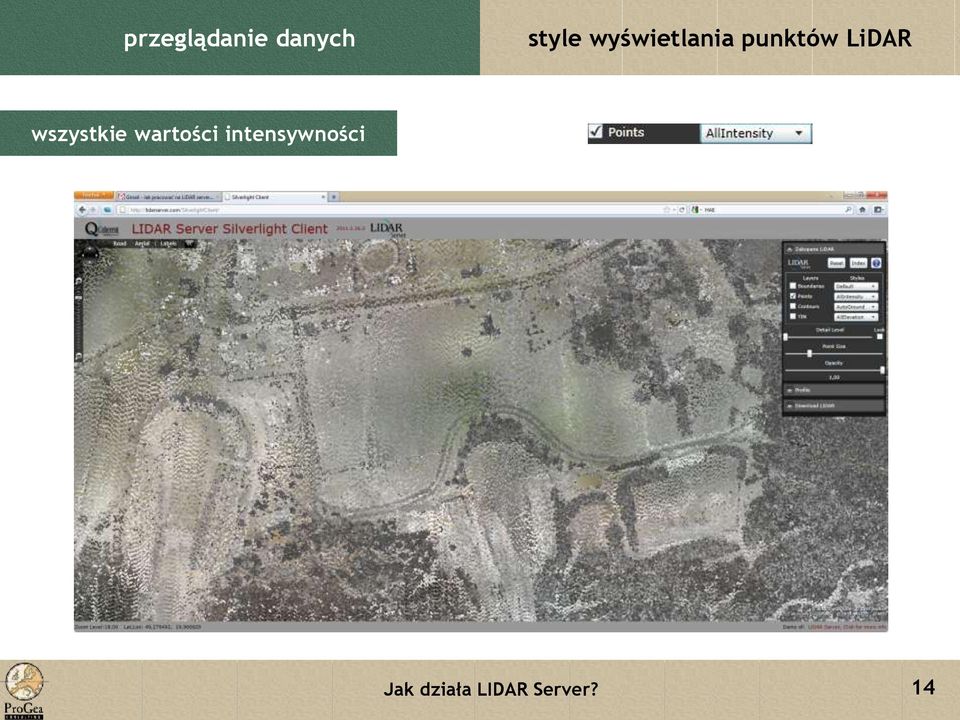

14 przeglądanie danych style wyświetlania punktów LiDAR wszystkie wartości intensywności 14

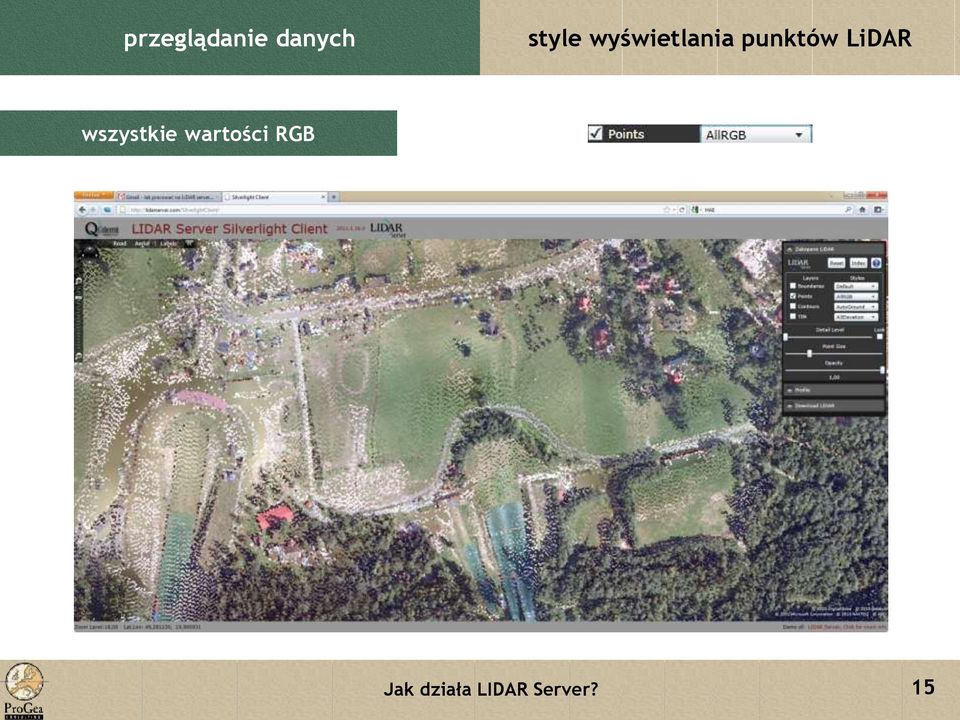

15 przeglądanie danych style wyświetlania punktów LiDAR wszystkie wartości RGB 15

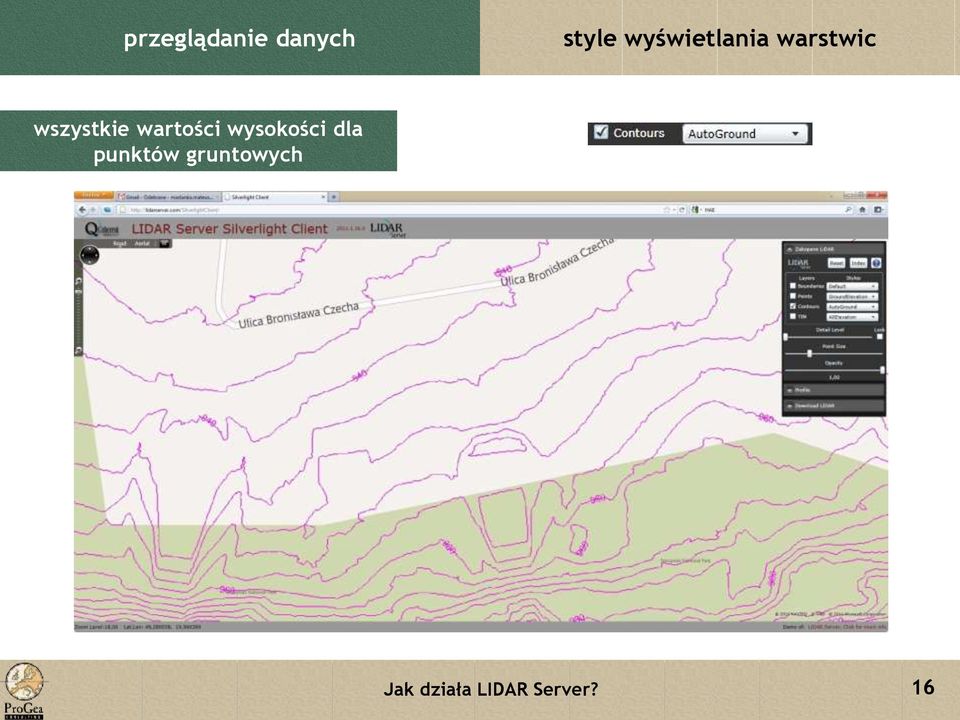

16 przeglądanie danych style wyświetlania warstwic wszystkie wartości wysokości dla punktów gruntowych 16

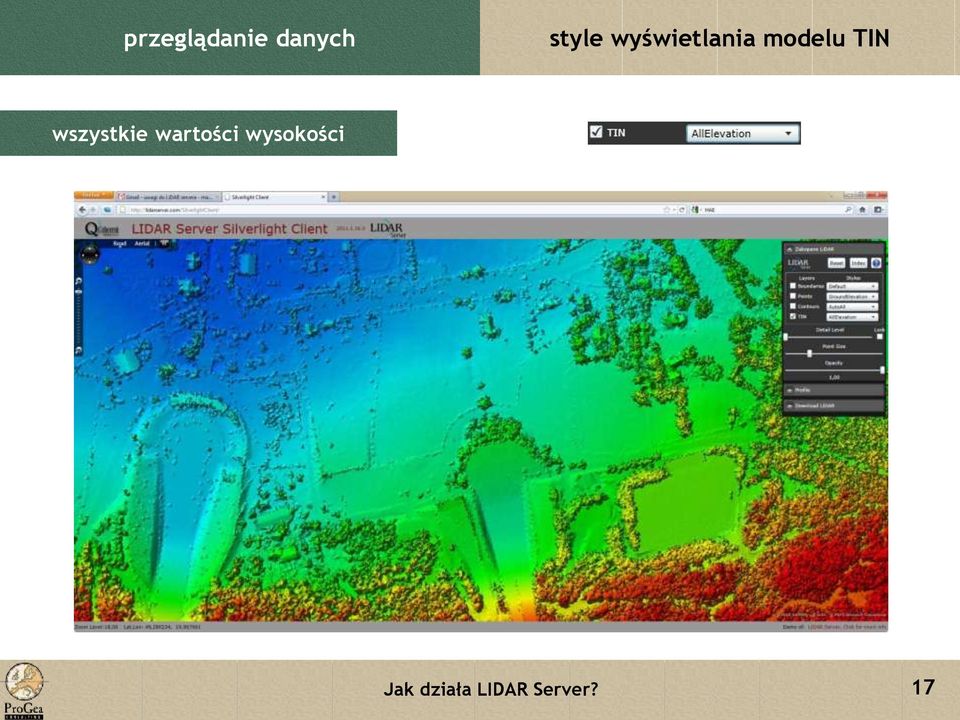

17 przeglądanie danych style wyświetlania modelu TIN wszystkie wartości wysokości 17

18 przeglądanie danych style wyświetlania modelu TIN wszystkie wartości wysokości dla punktów gruntowych 18

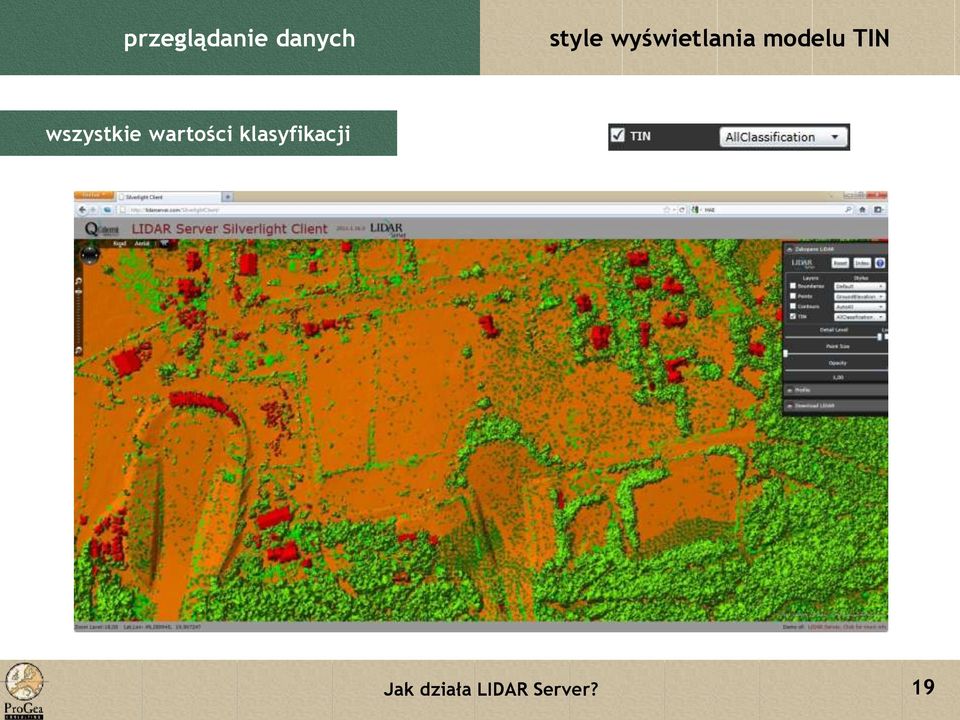

19 przeglądanie danych style wyświetlania modelu TIN wszystkie wartości klasyfikacji 19

20 przeglądanie danych style wyświetlania modelu TIN wszystkie wartości intensywności 20

21 przeglądanie danych style wyświetlania modelu TIN wszystkie wartości RGB 21

22 przekrój poprzeczny okno narzędziowe przekroju źródło koloru filtr wyświetlania układ współrzędnych linia profilu szerokość przekroju wyłączanie przekroju uaktualnianie przekroju 22

23 przekrój poprzeczny okno przekroju wartości wysokości rzędnej Z linia profilu 23

24 przekrój poprzeczny tworzenie przekroju 1 W oknie Profile zdefiniuj właściwości okna przekroju. 3 2 Wybierz narzędzie do rysowania przekroju. 3 Zaznacz narzędziem linie przekroju w oknie wyświetlania danych LiDAR

25 przekrój poprzeczny style przekroju wszystkie wartości wysokości wszystkie wartości intensywności 25

26 przekrój poprzeczny style przekroju wszystkie wartości klasyfikacji wszystkie wartości klasyfikacji dla punktów gruntowych 26

27 przekrój poprzeczny style przekroju wszystkie wartości RGB wszystkie wartości z jednego źródła 27

28 Jak pobierać dane LiDAR? definiowanie obszaru pobierania 1 W oknie Download LiDAR wybierz narzędzie zaznaczania obszaru do pobrania. 3 2 Wybierz rodzaj filtracji danych do pobrania. 1 3 Zaznacz narzędziem zaznaczania obszar zainteresowania. 2 28

29 Jak pobierać dane LiDAR? pobieranie danch LiDAR 4 Wybierz katalog w którym chcesz zapisać dane LiDAR 5 lub anuluj operację

30 Jak pobierać dane LiDAR? pobieranie danch LiDAR 6 Dane LiDAR są teraz zapisywane na twoim dysku. 6 30

31 Jak pobierać dane LiDAR? otwieranie danych w LP360 7 Teraz możesz używać danych w oprogramowaniu LP

32 LiDAR Jak to działa? Server Open Layers Example Wprowadzenie do oprogramowania LP360 i LiDAR Server 32

33 LiDAR Jak to działa? Server Open Layers Example Wprowadzenie do oprogramowania LP360 i LiDAR Server 33

34 LiDAR Jak to działa? Server WMS w ArcGIS WMS -> Wprowadzenie do oprogramowania LP360 i LiDAR Server 34

35 LiDAR Jak to działa? Server WMS w GoogleEarth Wprowadzenie do oprogramowania LP360 i LiDAR Server 35

36 LiDAR Jak to działa? Server WMS w GoogleEarth Wprowadzenie do oprogramowania LP360 i LiDAR Server 36

37 LiDAR Jak to działa? Server Wydajność Proponowana liczba użytkowników liczba rdzeni powyżej 20 2 Wprowadzenie do oprogramowania LP360 i LiDAR Server 37

38 LiDAR Jak to działa? Server Wymagania sprzętowe komponenty rekomendacje klasa maszyny processor serwer Dual CPU, Dual core Intel serii 5500 lub 7500, 2GHz lub wyższy pamięc RAM minimalna 8 GB, rekomendowana 16 GB dysk twardy SAS, 500GB Transfer sieciowy minmalny 1 Gigabit Wprowadzenie do oprogramowania LP360 i LiDAR Server 38

39 LiDAR Jak to działa? Server Wymagane oprogramowanie komponenty rekomendacje system operacyjny Windows Serwer 2003 or higher system usług internetowych Internet Information Services (IIS) serwer danych QCoherent LiDAR Server Wprowadzenie do oprogramowania LP360 i LiDAR Server 39

40 Dziękuję za uwagę Na wszelkie pytania dotyczące LiDAR Servera i oprogramowania QCoherent odpowie Państwu: Mateusz Maślanka mateusz.maslanka@progea.pl Aby pobrać oprogramowanie LP360, zarejestruj się na poniższej stronie internetowej: ProGea Consulting ul. Pachońskiego Kraków tel.: office@progea.pl facebook.com/progea
