Wymiana Instalacji Elektrycznych w Pawilonie Zespołu Szkół nr 18 w Warszawie.

Transkrypt

1 Wymiana Instalacji Elektrycznych w Pawilonie Zespołu Szkół nr 18. INSTALACJE ELEKTRYCZNE Obiekt : ZESPÓŁ SZKÓŁ Nr 18 Adres obiektu: Warszawa, ul. Żeromskiego 81 Faza: PROJEKT WYKONAWCZY Opracowanie: ul. Gawota 11B/ Warszawa tel zbigniew.waszczuk@gmail.com MARZEC 2011

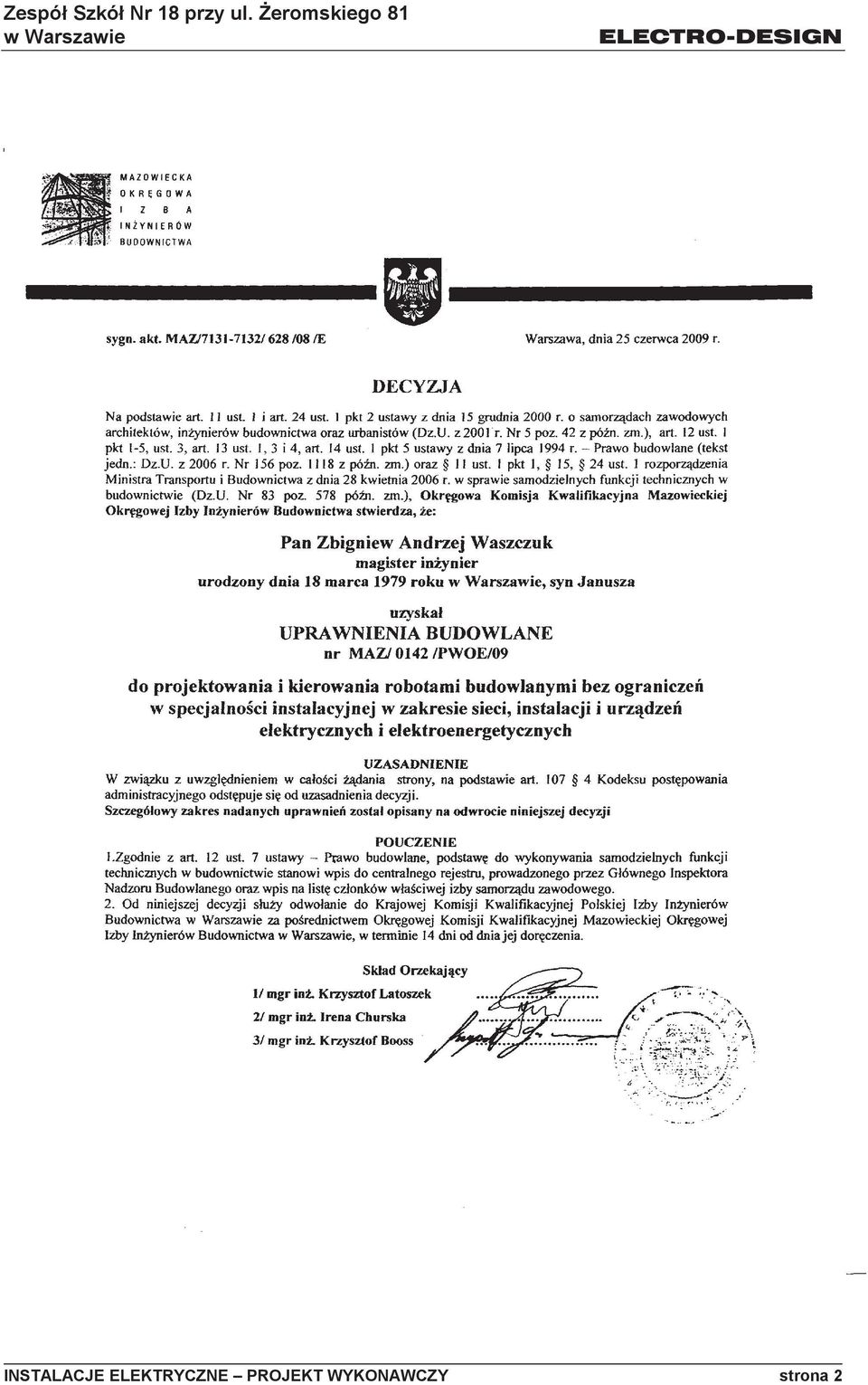

2 INSTALACJE ELEKTRYCZNE PROJEKT WYKONAWCZY strona 2

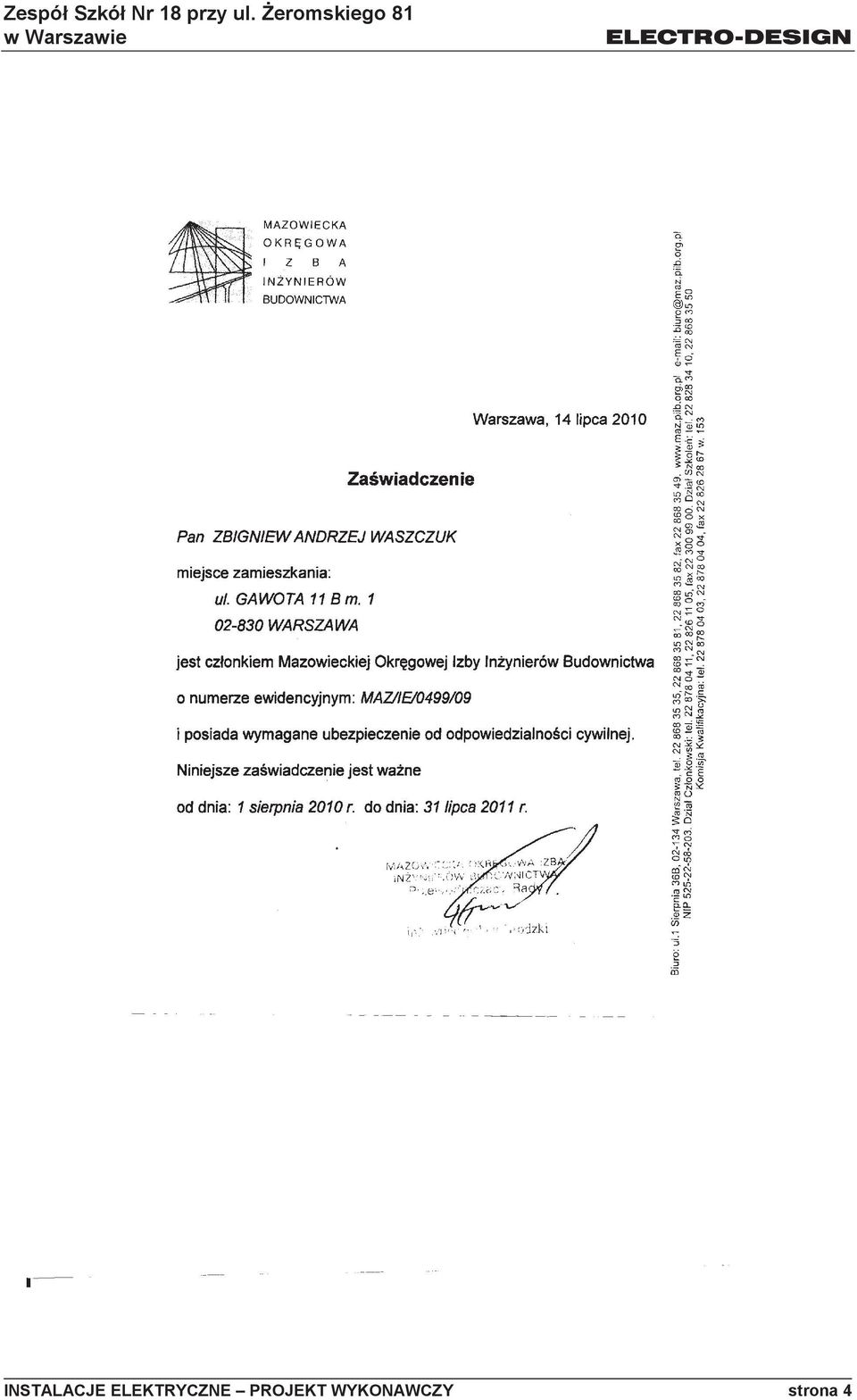

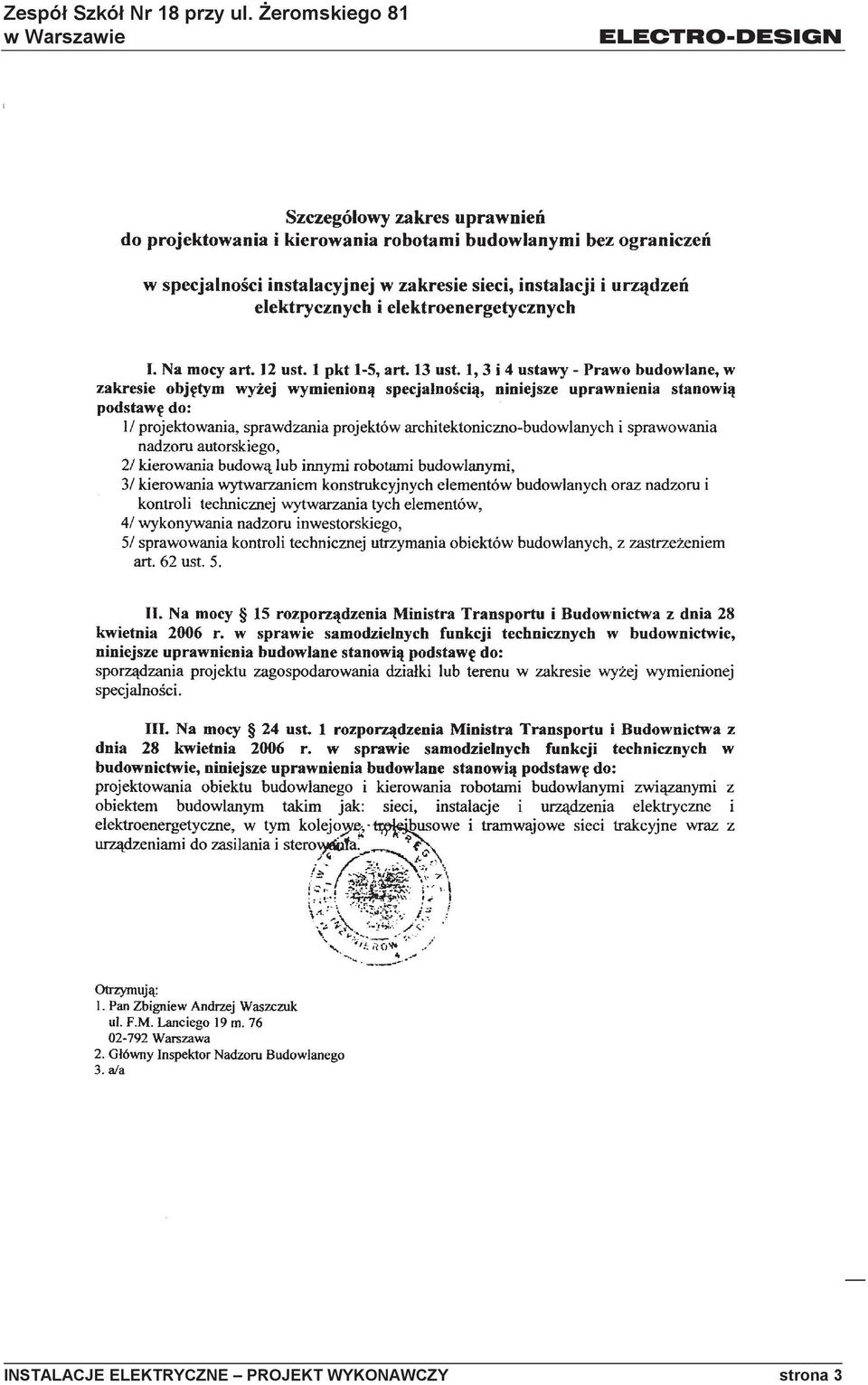

5 OŚWIADCZENIE nazwa inwestycji: Zespół Szkół Nr 18 adres inwestycji: Warszawa ul. Żeromskiego 81 Niniejszym oświadczamy, że załączony Projekt Wykonawczy wymiany instalacji elektrycznych w Pawilonie Zespołu Szkół Nr 18 przy ul. Żeromskiego 81 został wykonany został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: - instalacje elektryczne: mgr inż. Zbigniew Waszczuk MAZ/0142/PWOE/09... INSTALACJE ELEKTRYCZNE PROJEKT WYKONAWCZY strona 5

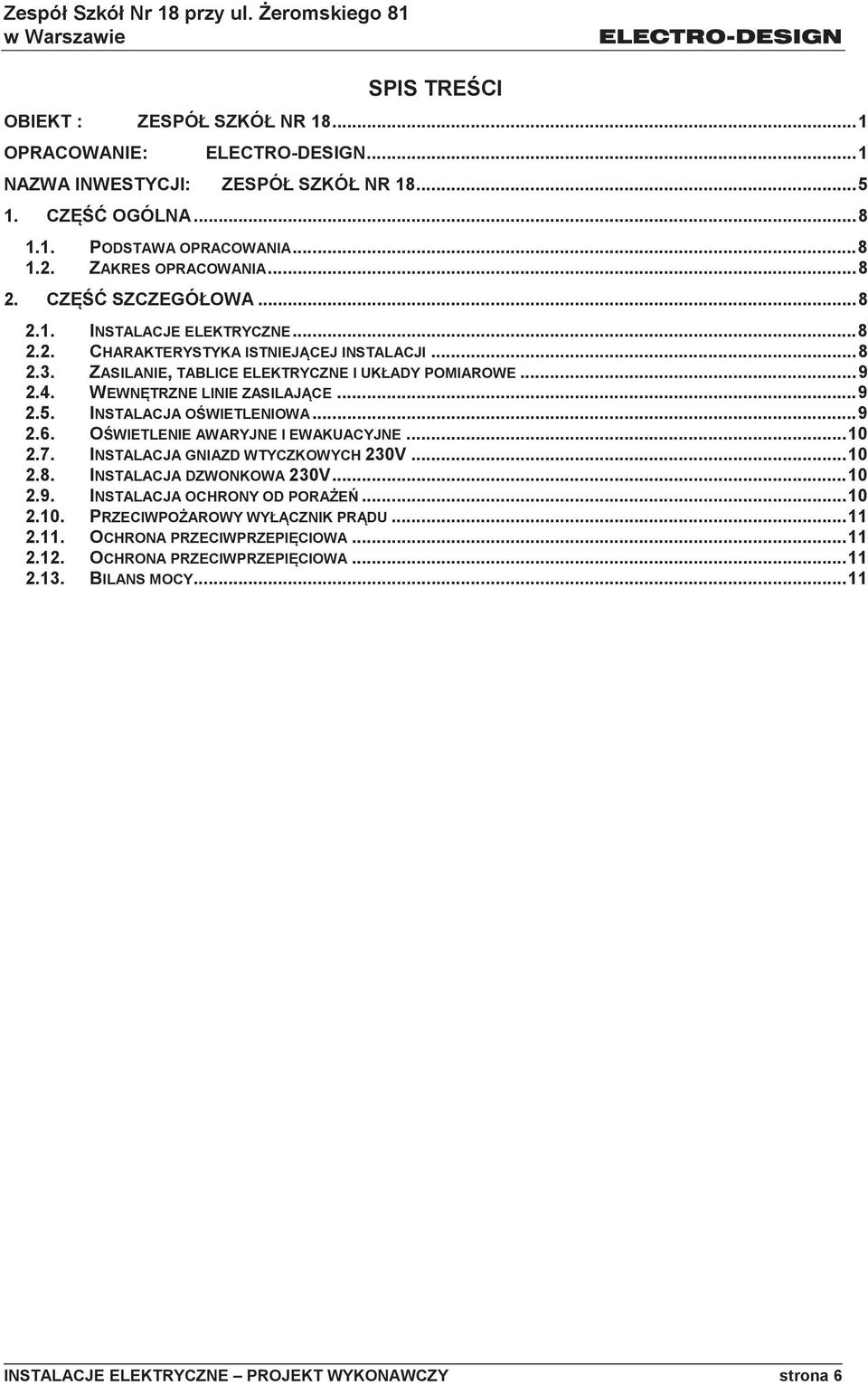

6 SPIS TREŚCI OBIEKT : ZESPÓŁ SZKÓŁ NR OPRACOWANIE:... 1 NAZWA INWESTYCJI: ZESPÓŁ SZKÓŁ NR CZĘŚĆ OGÓLNA PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA CZĘŚĆ SZCZEGÓŁOWA INSTALACJE ELEKTRYCZNE CHARAKTERYSTYKA ISTNIEJĄCEJ INSTALACJI ZASILANIE, TABLICE ELEKTRYCZNE I UKŁADY POMIAROWE WEWNĘTRZNE LINIE ZASILAJĄCE INSTALACJA OŚWIETLENIOWA OŚWIETLENIE AWARYJNE I EWAKUACYJNE INSTALACJA GNIAZD WTYCZKOWYCH 230V INSTALACJA DZWONKOWA 230V INSTALACJA OCHRONY OD PORAŻEŃ PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU OCHRONA PRZECIWPRZEPIĘCIOWA OCHRONA PRZECIWPRZEPIĘCIOWA BILANS MOCY INSTALACJE ELEKTRYCZNE PROJEKT WYKONAWCZY strona 6

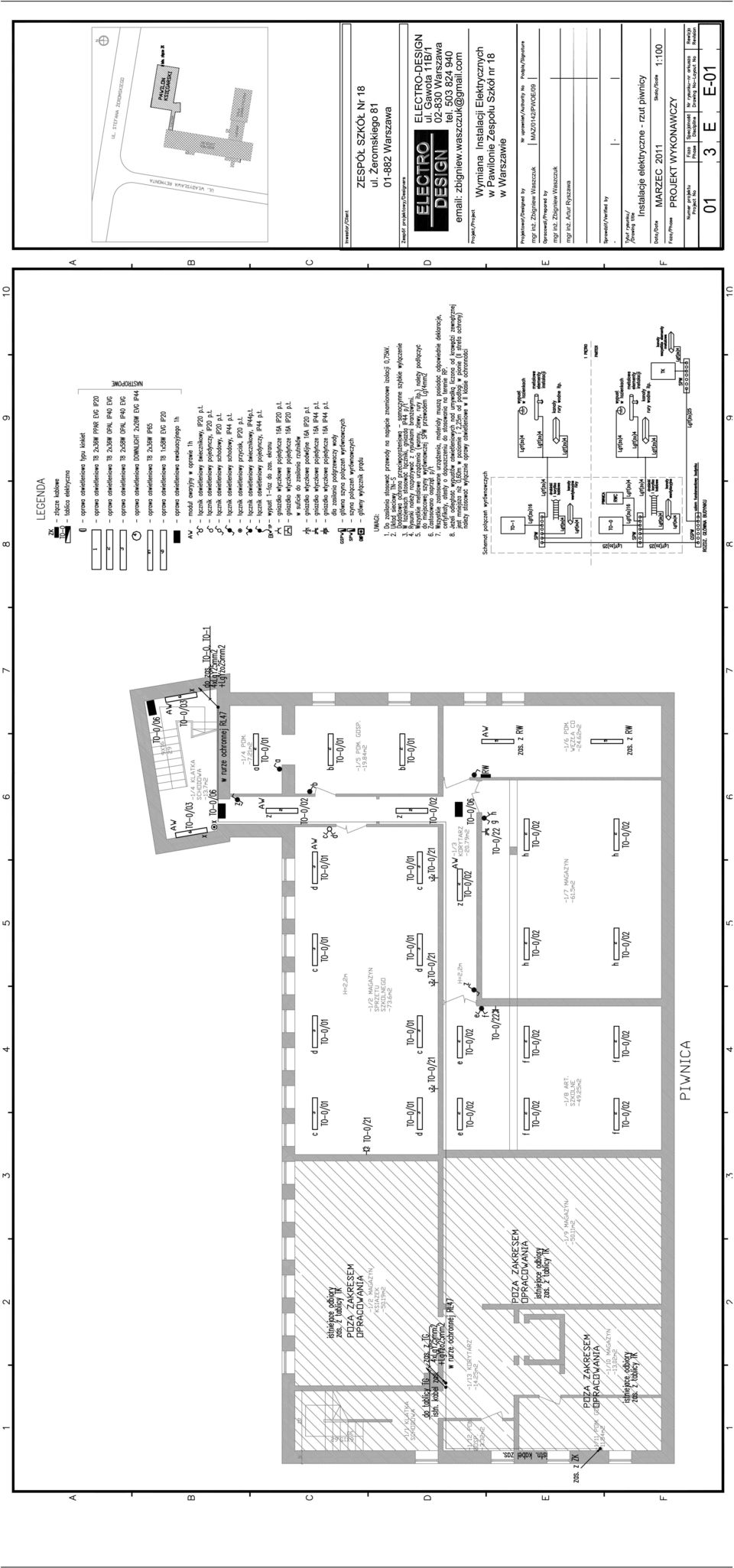

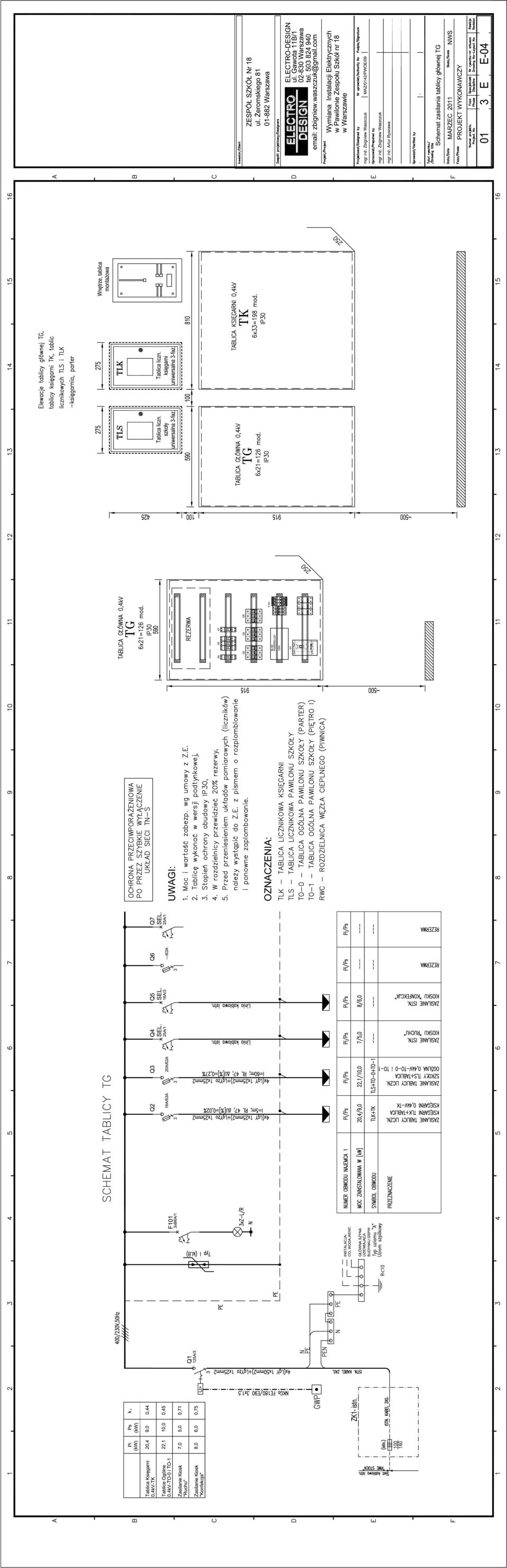

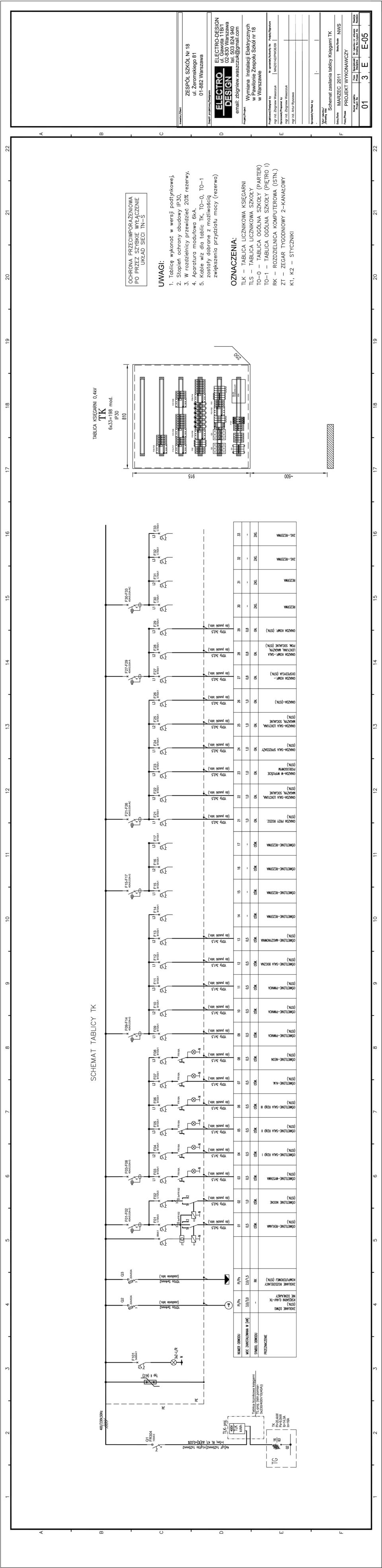

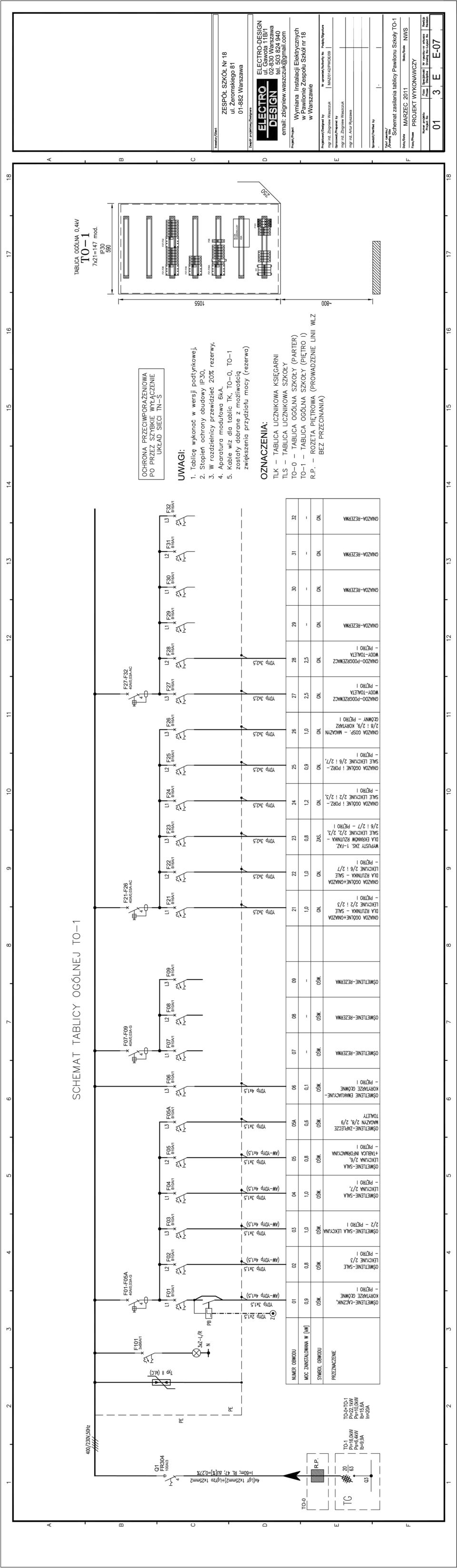

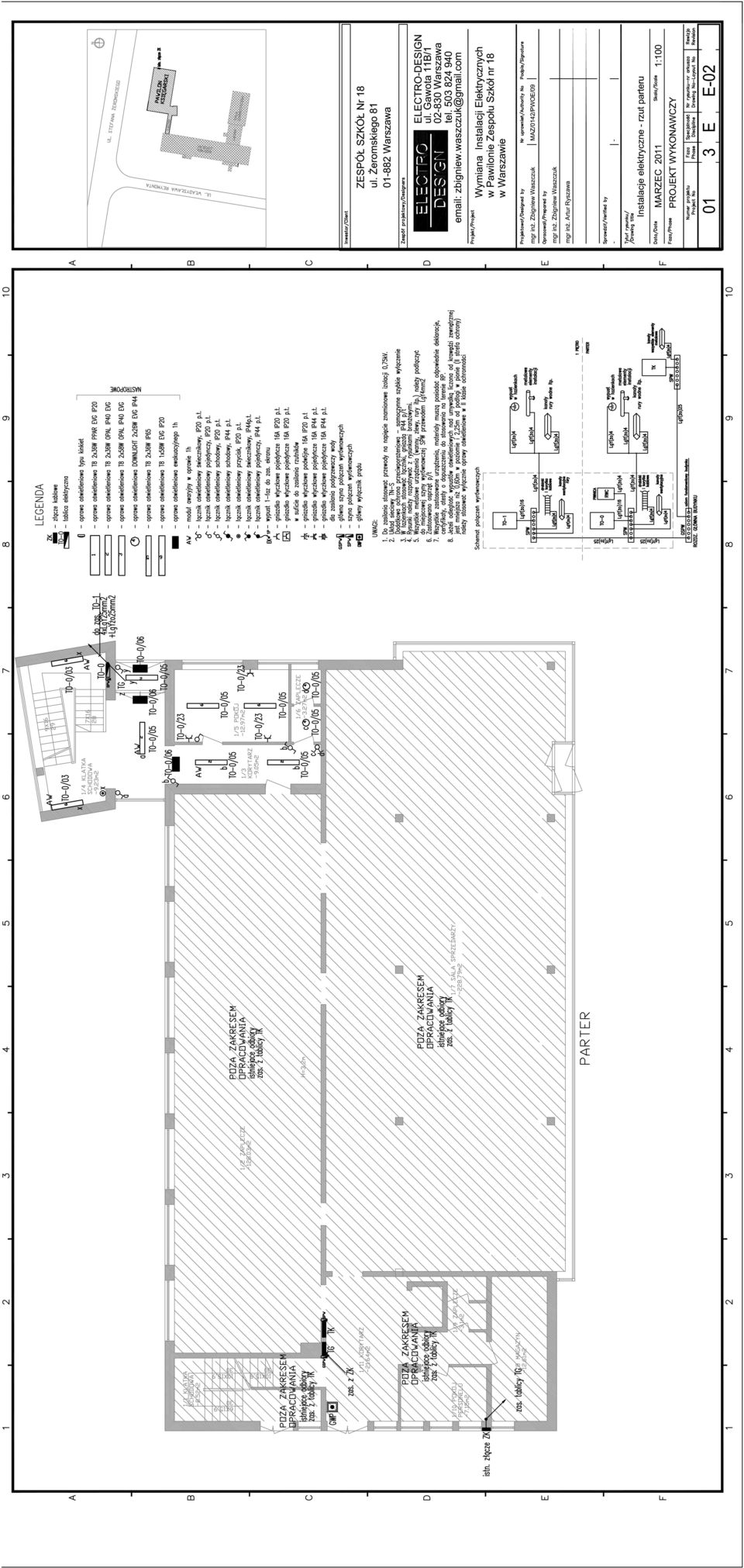

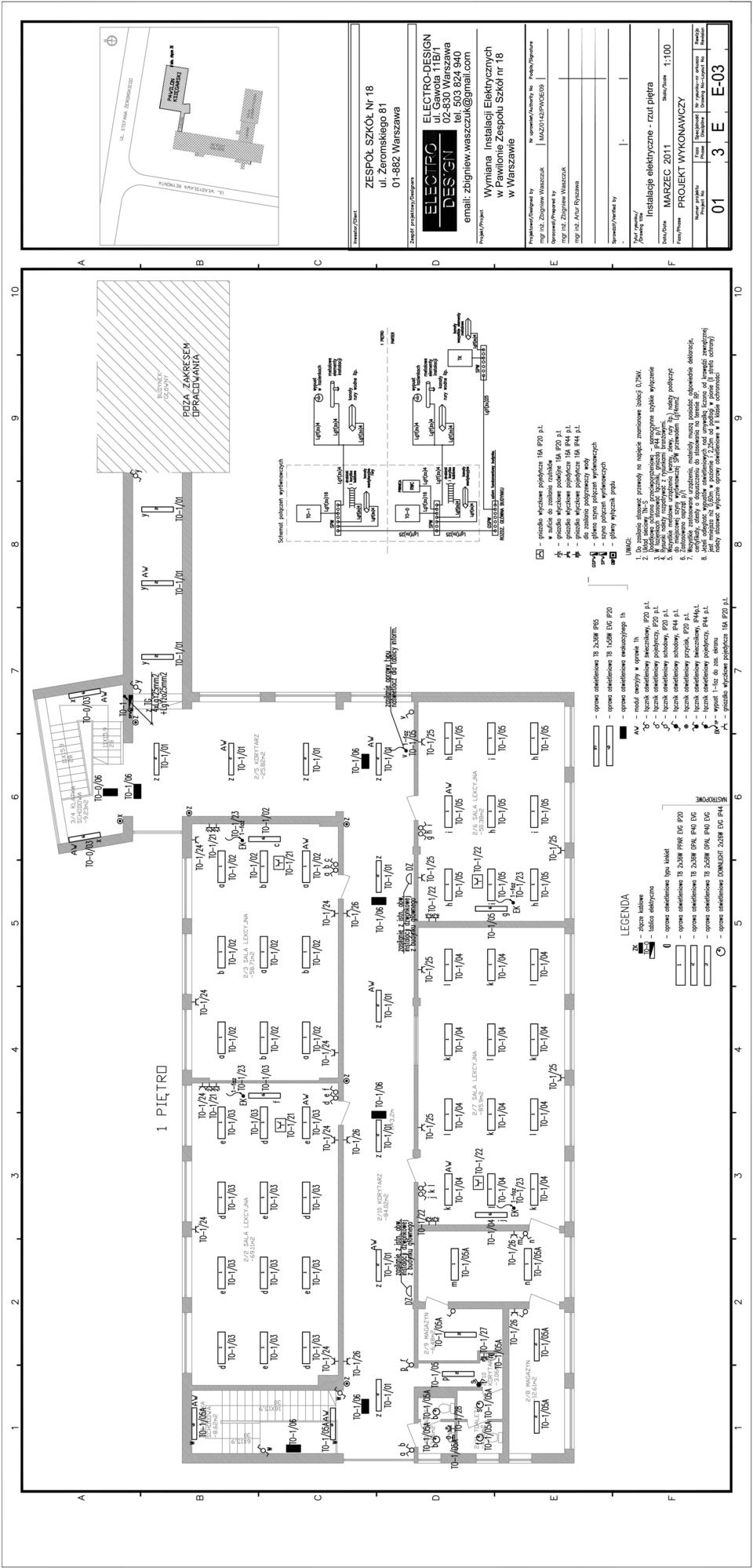

7 SPIS RYSUNKÓW: INSTALACJE ELEKTRYCZNE E-01 - Instalacje elektryczne - rzut piwnicy 1:100 E-02 - Instalacje elektryczne - rzut parteru 1:100 E-03 - Instalacje elektryczne - rzut piętra 1:100 E-04 - Schemat zasilania tablicy głównej TG E-05 - Schemat zasilania tablicy Księgarni TK E-06 - Schemat zasilania tablicy Pawilonu Szkoły TO-0 E-07 - Schemat zasilania tablicy Pawilonu Szkoły TO-1 INSTALACJE ELEKTRYCZNE PROJEKT WYKONAWCZY strona 7

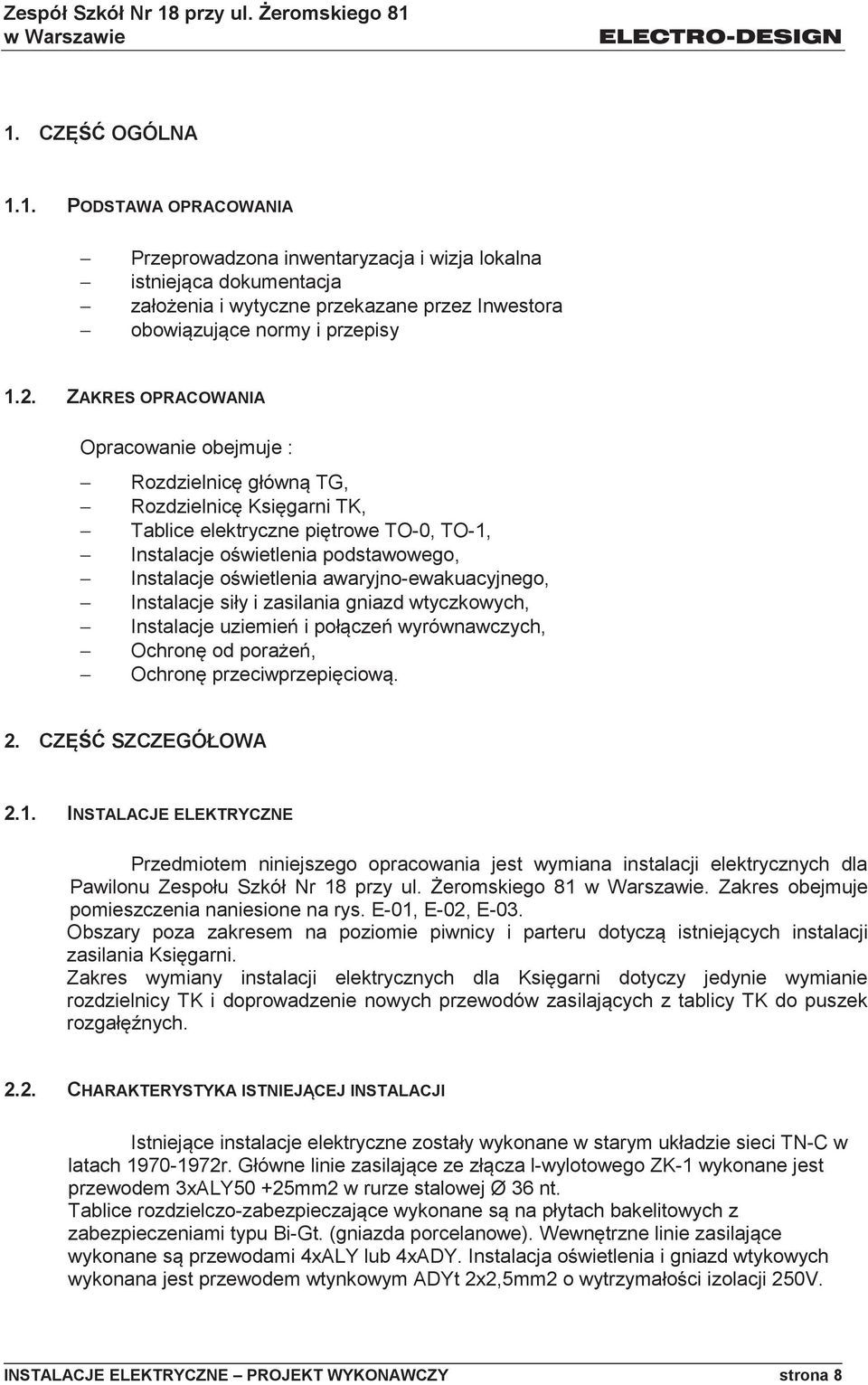

8 1. CZĘŚĆ OGÓLNA 1.1. PODSTAWA OPRACOWANIA Przeprowadzona inwentaryzacja i wizja lokalna istniejąca dokumentacja założenia i wytyczne przekazane przez Inwestora obowiązujące normy i przepisy 1.2. ZAKRES OPRACOWANIA Opracowanie obejmuje : Rozdzielnicę główną TG, Rozdzielnicę Księgarni TK, Tablice elektryczne piętrowe TO-0, TO-1, Instalacje oświetlenia podstawowego, Instalacje oświetlenia awaryjno-ewakuacyjnego, Instalacje siły i zasilania gniazd wtyczkowych, Instalacje uziemień i połączeń wyrównawczych, Ochronę od porażeń, Ochronę przeciwprzepięciową. 2. CZĘŚĆ SZCZEGÓŁOWA 2.1. INSTALACJE ELEKTRYCZNE Przedmiotem niniejszego opracowania jest wymiana instalacji elektrycznych dla Pawilonu Zespołu Szkół Nr 18 przy ul. Żeromskiego 81. Zakres obejmuje pomieszczenia naniesione na rys. E-01, E-02, E-03. Obszary poza zakresem na poziomie piwnicy i parteru dotyczą istniejących instalacji zasilania Księgarni. Zakres wymiany instalacji elektrycznych dla Księgarni dotyczy jedynie wymianie rozdzielnicy TK i doprowadzenie nowych przewodów zasilających z tablicy TK do puszek rozgałęźnych CHARAKTERYSTYKA ISTNIEJĄCEJ INSTALACJI Istniejące instalacje elektryczne zostały wykonane w starym układzie sieci TN-C w latach r. Główne linie zasilające ze złącza l-wylotowego ZK-1 wykonane jest przewodem 3xALY50 +25mm2 w rurze stalowej Ø 36 nt. Tablice rozdzielczo-zabezpieczające wykonane są na płytach bakelitowych z zabezpieczeniami typu Bi-Gt. (gniazda porcelanowe). Wewnętrzne linie zasilające wykonane są przewodami 4xALY lub 4xADY. Instalacja oświetlenia i gniazd wtykowych wykonana jest przewodem wtynkowym ADYt 2x2,5mm2 o wytrzymałości izolacji 250V. INSTALACJE ELEKTRYCZNE PROJEKT WYKONAWCZY strona 8

9 W okresie 30 - tu lat eksploatacji przewody aluminiowe częściowo uległy korozji, zwłaszcza na stykach połączeń w gniazdach wtykowych i tablicach bezpiecznikowych. Na parterze w księgarni nieczynna jest wentylacja mechaniczna. Po uzgodnieniu z Dyrekcją Szkoły zaniechano remontu i modernizacji instalacji elektrycznej wentylatorów. W salonie sprzedaży książek istniejąca wentylacja grawitacyjna jest zupełnie wystarczająca. Dźwig towarowy jest nieczynny. W projekcie przewidziano zasilanie od tablicy TK do wyłącznika głównego LUK-40. Ewentualna modernizacja instalacji winna być opracowana oddzielnym projektem ZASILANIE, TABLICE ELEKTRYCZNE I UKŁADY POMIAROWE Warunki zasilania obiektu nie ulegają zmianie. Wymiana tablic TG, TK, TO-0, TO-1 na nowe pociąga za sobą również przeniesienie układu pomiarowego dla TO-0, TO-1. Obiekt zasilony jest z istniejącego złącza kablowego typu ZK-1 zlokalizowanego na zewnątrz budynku w elewacji od ulicy Żeromskiego. Ze złącza kablowego doprowadzony jest istniejący kabel zasilający tablicę główną TG. Obok tablicy głównej TG na parterze umieszczone będą 2 układy pomiarowe dla Pawilonu Szkoły i Księgarni. Pozostałe układy pomiarowe dla kiosku i konfekcji bez zmian. Ze względu na stary układ sieci TN-C należy w rozdz. głównej podzielić przewód PEN na PE i N. Tablice rozdzielcze należy wykonać w obudowie (w wersji wbudowanej we wnękę), wyposażenie wewnętrzne modułowe, renomowanych producentów. Lokalizacja tablic na rys. E-01, E-02, E WEWNĘTRZNE LINIE ZASILAJĄCE Dla wewnętrznych linii zasilających rozdzielnice TK i TO-0, TO-1 przewidziano rozbudowę przyszłościową urządzeń elektrycznych (klimatyzacja, komputery, serwery). Kable zostały dobrane z pewną rezerwą z możliwością zwiększenia mocy dla Pawilonu Szkoły i Księgarni. Dla w/w tablic elektrycznych dobrano przewody 4xLgY25mm2+LgYżo25mm2 układane w rurach ochronnych RL47mm. Linię prowadzić przez piwnicę do rozdzielni TO-0, następnie p/t bez przecinania przewodów przy pomocy rozety piętrowej do tablicy piętrowej TO-1 Trasy zostały naniesione na rys E-01, E-02, E-03. Od tablicy TK do wyłącznika głównego dźwigu towarowego wymienić linię zasilającą na YDYżo 5x4mm2. Od tablicy TO-0 na parterze do rozdzielni RWC w węźle cieplnym wymienić linię zasilającą na 5x(DY 1x4mm2) INSTALACJA OŚWIETLENIOWA Instalacja oświetlenia wewnętrznego wykonana będzie przewodami typu YDYp 3x1,5 (YDYp 2x1,5) izolacja przewodów 750V. Przewody układane będą pod tynkiem (minimalna grubość tynku 0,5cm). Łączniki oświetlenia montować na wysokości - według wytycznych Inwestora. Należy stosować osprzęt podtynkowy koloru białego. W łazienkach, pomieszczeniach technicznych, magazynach stosować osprzęt o stopniu ochrony IP44. Oprawy na klatkach schodowych należy montować z odchyleniem 30 stopni do schodów na wysokości ok. 2,1 2,2m. Przewody elektryczne wewnątrz puszek łączymy za pomocą złączek łączeniowych (nie dopuszcza się skręcania przewodów izolując taśmą izolacyjną). Przewody do wyłączników INSTALACJE ELEKTRYCZNE PROJEKT WYKONAWCZY strona 9

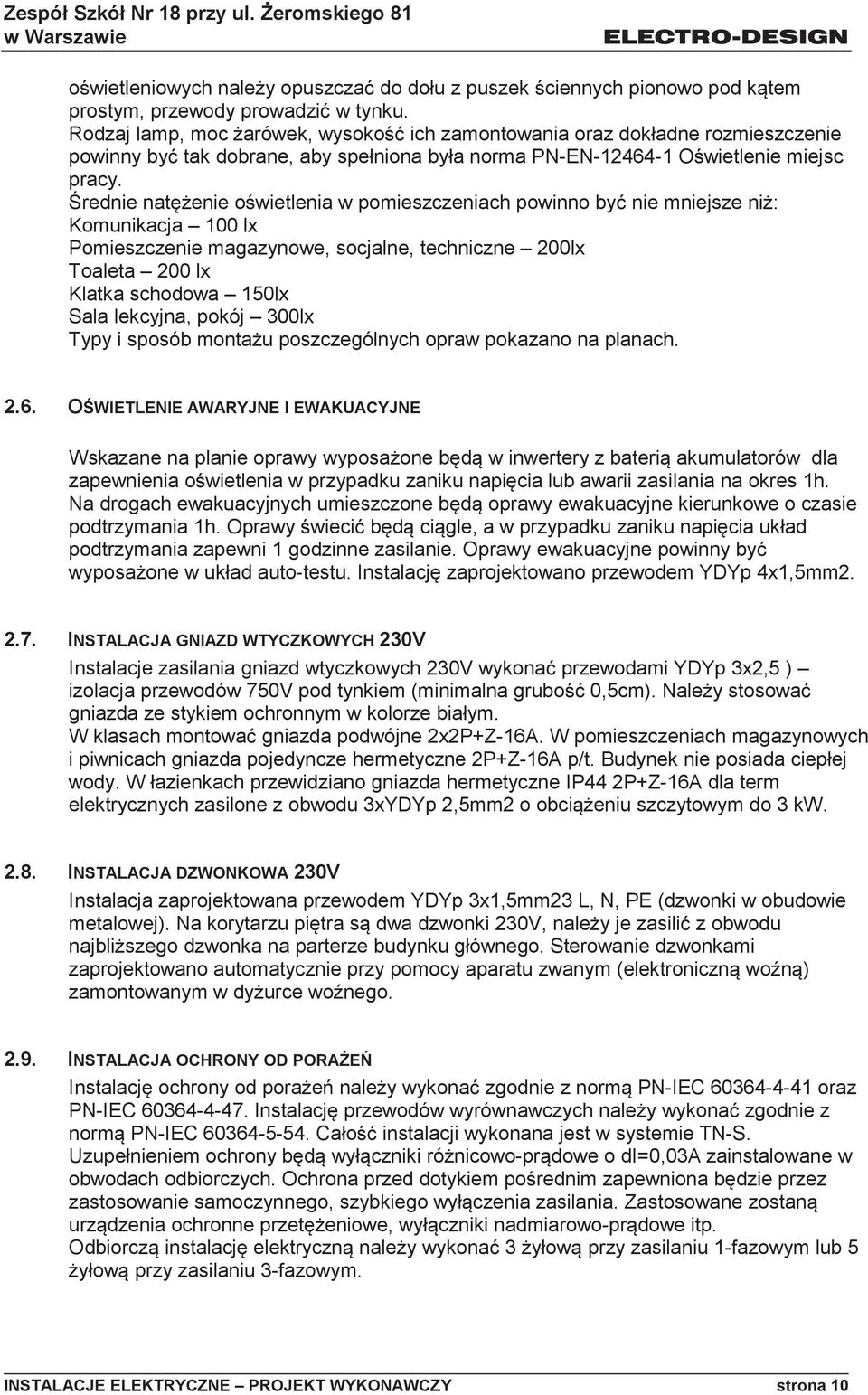

10 oświetleniowych należy opuszczać do dołu z puszek ściennych pionowo pod kątem prostym, przewody prowadzić w tynku. Rodzaj lamp, moc żarówek, wysokość ich zamontowania oraz dokładne rozmieszczenie powinny być tak dobrane, aby spełniona była norma PN-EN Oświetlenie miejsc pracy. Średnie natężenie oświetlenia w pomieszczeniach powinno być nie mniejsze niż: Komunikacja 100 lx Pomieszczenie magazynowe, socjalne, techniczne 200lx Toaleta 200 lx Klatka schodowa 150lx Sala lekcyjna, pokój 300lx Typy i sposób montażu poszczególnych opraw pokazano na planach OŚWIETLENIE AWARYJNE I EWAKUACYJNE Wskazane na planie oprawy wyposażone będą w inwertery z baterią akumulatorów dla zapewnienia oświetlenia w przypadku zaniku napięcia lub awarii zasilania na okres 1h. Na drogach ewakuacyjnych umieszczone będą oprawy ewakuacyjne kierunkowe o czasie podtrzymania 1h. Oprawy świecić będą ciągle, a w przypadku zaniku napięcia układ podtrzymania zapewni 1 godzinne zasilanie. Oprawy ewakuacyjne powinny być wyposażone w układ auto-testu. Instalację zaprojektowano przewodem YDYp 4x1,5mm INSTALACJA GNIAZD WTYCZKOWYCH 230V Instalacje zasilania gniazd wtyczkowych 230V wykonać przewodami YDYp 3x2,5 ) izolacja przewodów 750V pod tynkiem (minimalna grubość 0,5cm). Należy stosować gniazda ze stykiem ochronnym w kolorze białym. W klasach montować gniazda podwójne 2x2P+Z-16A. W pomieszczeniach magazynowych i piwnicach gniazda pojedyncze hermetyczne 2P+Z-16A p/t. Budynek nie posiada ciepłej wody. W łazienkach przewidziano gniazda hermetyczne IP44 2P+Z-16A dla term elektrycznych zasilone z obwodu 3xYDYp 2,5mm2 o obciążeniu szczytowym do 3 kw INSTALACJA DZWONKOWA 230V Instalacja zaprojektowana przewodem YDYp 3x1,5mm23 L, N, PE (dzwonki w obudowie metalowej). Na korytarzu piętra są dwa dzwonki 230V, należy je zasilić z obwodu najbliższego dzwonka na parterze budynku głównego. Sterowanie dzwonkami zaprojektowano automatycznie przy pomocy aparatu zwanym (elektroniczną woźną) zamontowanym w dyżurce woźnego INSTALACJA OCHRONY OD PORAŻEŃ Instalację ochrony od porażeń należy wykonać zgodnie z normą PN-IEC oraz PN-IEC Instalację przewodów wyrównawczych należy wykonać zgodnie z normą PN-IEC Całość instalacji wykonana jest w systemie TN-S. Uzupełnieniem ochrony będą wyłączniki różnicowo-prądowe o di=0,03a zainstalowane w obwodach odbiorczych. Ochrona przed dotykiem pośrednim zapewniona będzie przez zastosowanie samoczynnego, szybkiego wyłączenia zasilania. Zastosowane zostaną urządzenia ochronne przetężeniowe, wyłączniki nadmiarowo-prądowe itp. Odbiorczą instalację elektryczną należy wykonać 3 żyłową przy zasilaniu 1-fazowym lub 5 żyłową przy zasilaniu 3-fazowym. INSTALACJE ELEKTRYCZNE PROJEKT WYKONAWCZY strona 10

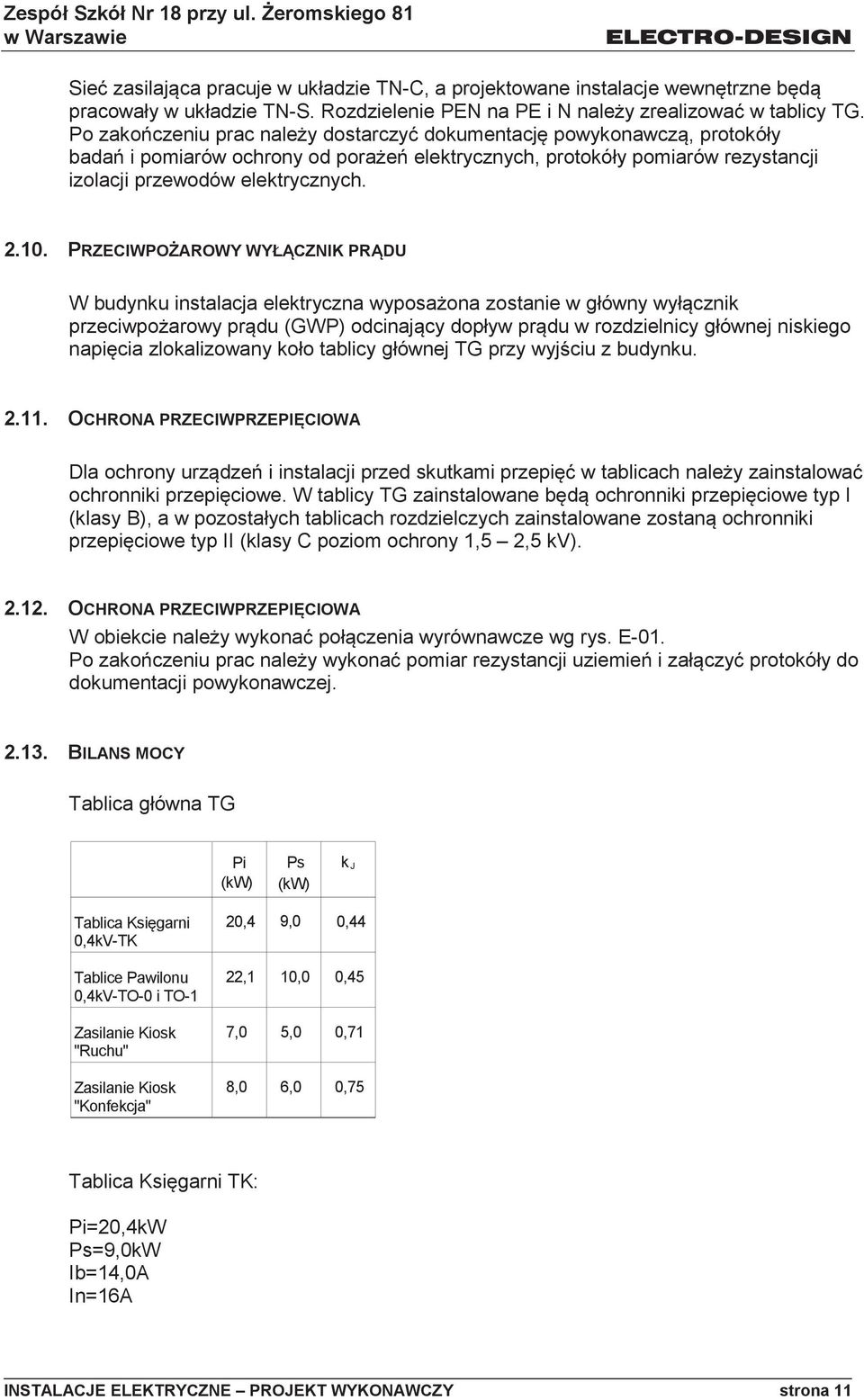

11 Sieć zasilająca pracuje w układzie TN-C, a projektowane instalacje wewnętrzne będą pracowały w układzie TN-S. Rozdzielenie PEN na PE i N należy zrealizować w tablicy TG. Po zakończeniu prac należy dostarczyć dokumentację powykonawczą, protokóły badań i pomiarów ochrony od porażeń elektrycznych, protokóły pomiarów rezystancji izolacji przewodów elektrycznych PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU W budynku instalacja elektryczna wyposażona zostanie w główny wyłącznik przeciwpożarowy prądu (GWP) odcinający dopływ prądu w rozdzielnicy głównej niskiego napięcia zlokalizowany koło tablicy głównej TG przy wyjściu z budynku OCHRONA PRZECIWPRZEPIĘCIOWA Dla ochrony urządzeń i instalacji przed skutkami przepięć w tablicach należy zainstalować ochronniki przepięciowe. W tablicy TG zainstalowane będą ochronniki przepięciowe typ I (klasy B), a w pozostałych tablicach rozdzielczych zainstalowane zostaną ochronniki przepięciowe typ II (klasy C poziom ochrony 1,5 2,5 kv) OCHRONA PRZECIWPRZEPIĘCIOWA W obiekcie należy wykonać połączenia wyrównawcze wg rys. E-01. Po zakończeniu prac należy wykonać pomiar rezystancji uziemień i załączyć protokóły do dokumentacji powykonawczej BILANS MOCY Tablica główna TG Pi Ps k J (kw) (kw) Tablica Księgarni 20,4 9,0 0,44 0,4kV-TK Tablice Pawilonu 0,4kV-TO-0 i TO-1 Zasilanie Kiosk "Ruchu" Zasilanie Kiosk "Konfekcja" 22,1 10,0 0,45 7,0 5,0 0,71 8,0 6,0 0,75 Tablica Księgarni TK: Pi=20,4kW Ps=9,0kW Ib=14,0A In=16A INSTALACJE ELEKTRYCZNE PROJEKT WYKONAWCZY strona 11

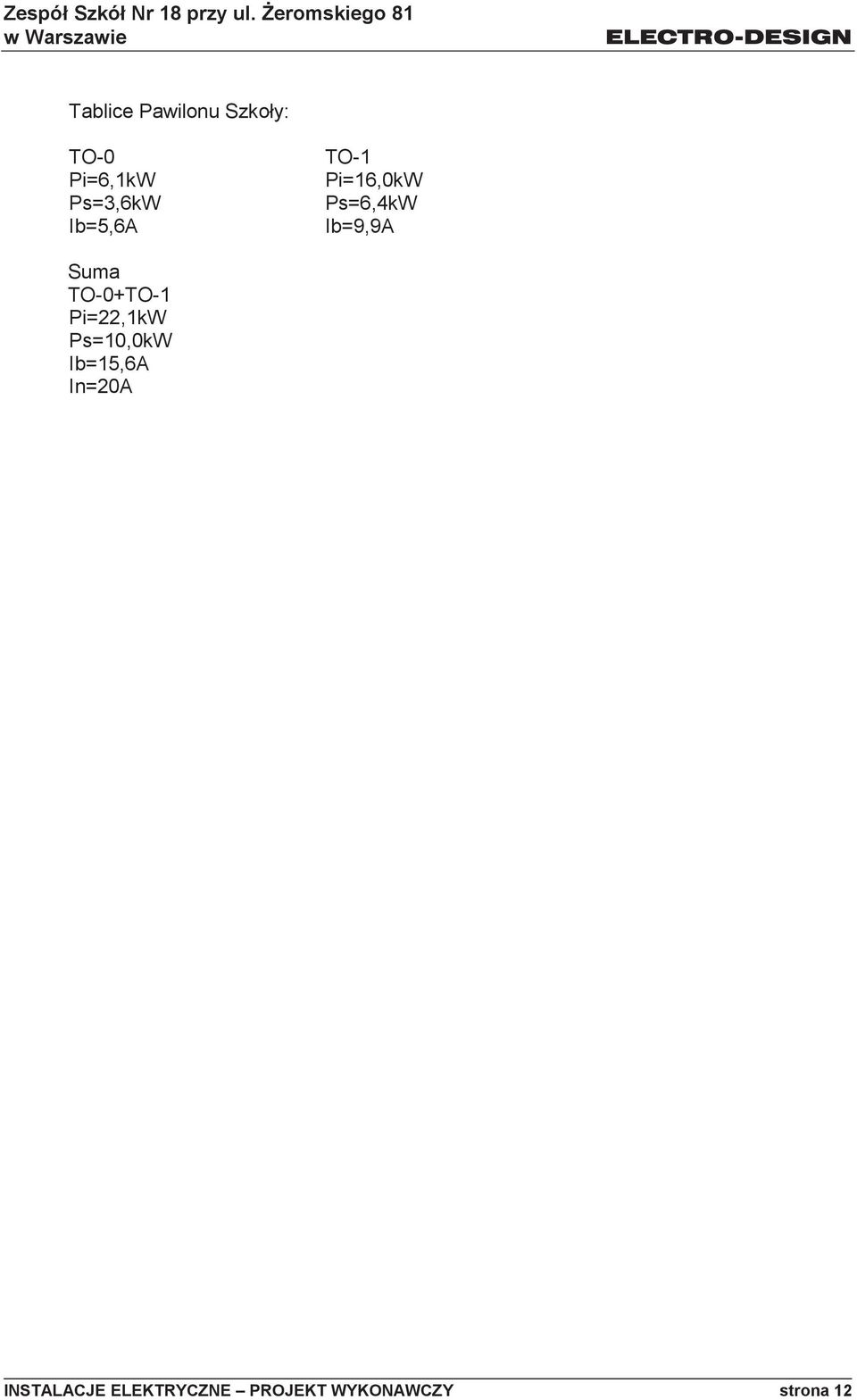

12 Tablice Pawilonu Szkoły: TO-0 Pi=6,1kW Ps=3,6kW Ib=5,6A TO-1 Pi=16,0kW Ps=6,4kW Ib=9,9A Suma TO-0+TO-1 Pi=22,1kW Ps=10,0kW Ib=15,6A In=20A INSTALACJE ELEKTRYCZNE PROJEKT WYKONAWCZY strona 12

13

14

15

16

17

18

19
