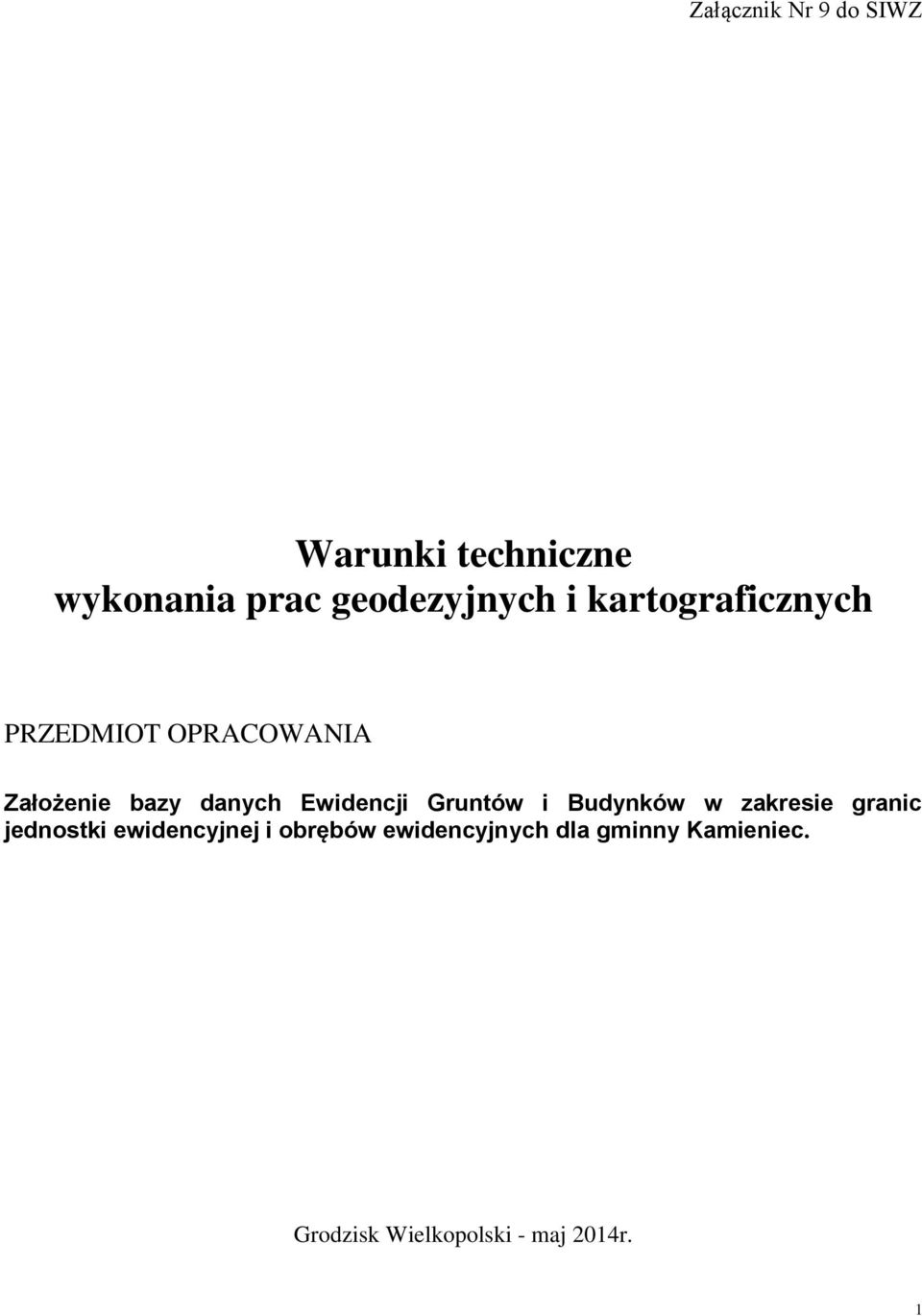

1 Załącznik Nr 9 do SIWZ Warunki techniczne wykonania prac geodezyjnych i kartograficznych PRZEDMIOT OPRACOWANIA Założenie bazy danych Ewidencji Gruntów i Budynków w zakresie granic jednostki ewidencyjnej i obrębów ewidencyjnych dla gminny Kamieniec. Grodzisk Wielkopolski - maj 2014r. 1

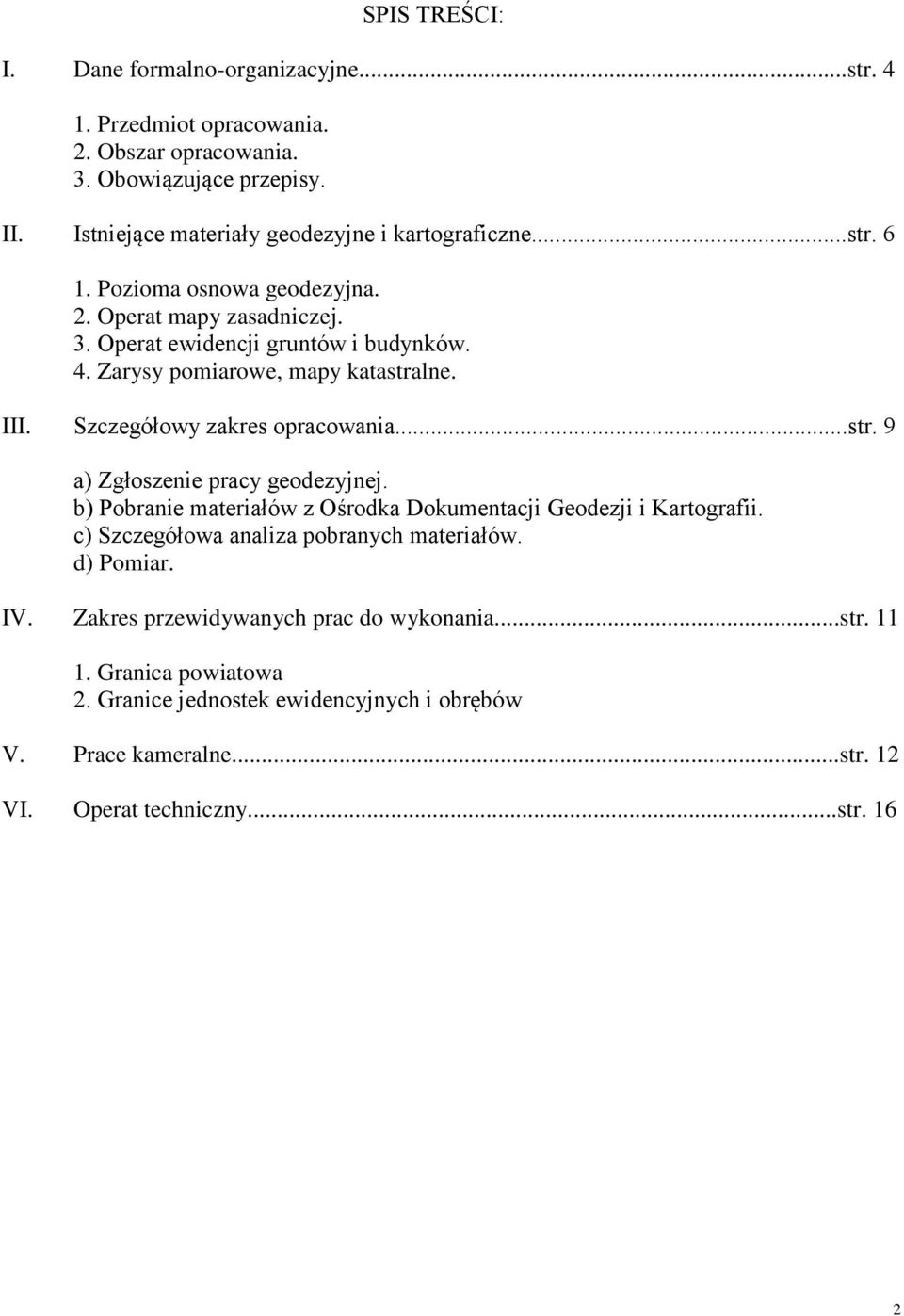

2 SPIS TREŚCI: I. Dane formalno-organizacyjne...str Przedmiot opracowania. 2. Obszar opracowania. 3. Obowiązujące przepisy. II. Istniejące materiały geodezyjne i kartograficzne...str Pozioma osnowa geodezyjna. 2. Operat mapy zasadniczej. 3. Operat ewidencji gruntów i budynków. 4. Zarysy pomiarowe, mapy katastralne. III. Szczegółowy zakres opracowania...str. 9 a) Zgłoszenie pracy geodezyjnej. b) Pobranie materiałów z Ośrodka Dokumentacji Geodezji i Kartografii. c) Szczegółowa analiza pobranych materiałów. d) Pomiar. IV. Zakres przewidywanych prac do wykonania...str Granica powiatowa 2. Granice jednostek ewidencyjnych i obrębów V. Prace kameralne...str. 12 VI. Operat techniczny...str. 16 2

3 3

4 W A R U N K I T E C H N I C Z N E wykonania prac geodezyjno-kartograficznych związanych z założeniem bazy danych Ewidencji Gruntów i Budynków w zakresie granic jednostki ewidencyjnej i obrębów ewidencyjnych dla obszaru gminy Kamieniec prowadzonej w systemie GEO-INFO6 MAPA. Ptaszkowo Granowo Chrustowo Ujazd Borzysław Cykowo Kotowo Karczewo Granówko POWIAT POZNAŃ Rataje Kowalewo Cykówiec Jaskółki Doły Dalekie Drożdżyce Zielęcin Szczepowice Konojad Łubnica Wąbiewo Kamieniec Wolkowo Maksymilianowo Łagiewniki Lubiechowo Trzcinica Parzęczewo Goździchowo Wilanowo Sepno Sepienko Puszczykówiec Puszczykowo Łęki Wielkie Kiełczewo Ziemin Reńsko Kotusz POWIAT KOŚCIAN Kokorzyn Szczodrowo Stary Białcz Krzan Wilkowo Polskie Księginki Mapa przeglądowa sporządzona na podstawie danych pozyskanej z: OBSZAR OPRACOWANIA POKRYCIE NUMERYCZNĄ MAPĄ EWIDENCYJNĄ GRANICA POWIATU 4

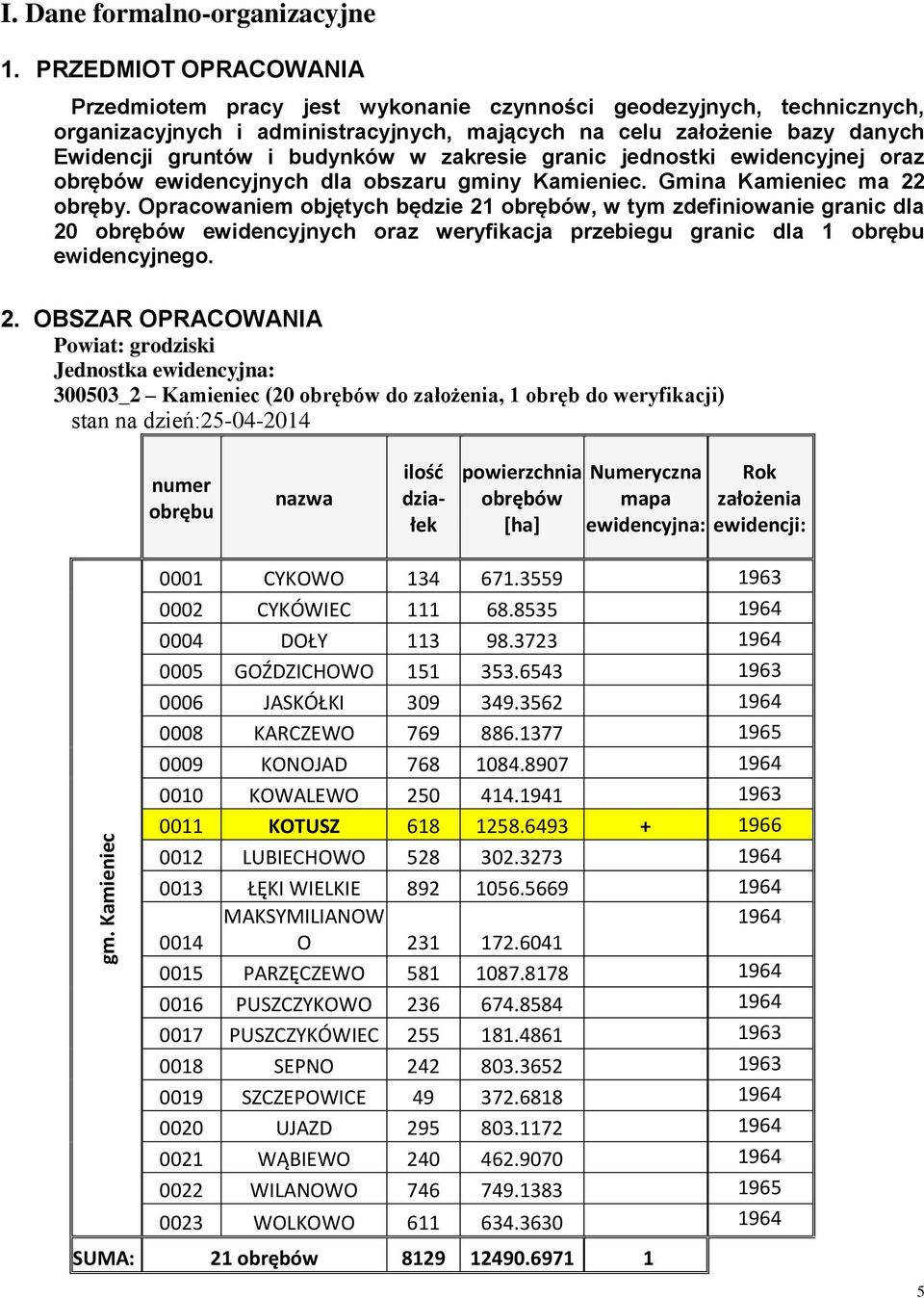

5 I. Dane formalno-organizacyjne 1. PRZEDMIOT OPRACOWANIA Przedmiotem pracy jest wykonanie czynności geodezyjnych, technicznych, organizacyjnych i administracyjnych, mających na celu założenie bazy danych Ewidencji gruntów i budynków w zakresie granic jednostki ewidencyjnej oraz obrębów ewidencyjnych dla obszaru gminy Kamieniec. Gmina Kamieniec ma 22 obręby. Opracowaniem objętych będzie 21 obrębów, w tym zdefiniowanie granic dla 20 obrębów ewidencyjnych oraz weryfikacja przebiegu granic dla 1 obrębu ewidencyjnego. 2. OBSZAR OPRACOWANIA Powiat: grodziski Jednostka ewidencyjna: _2 Kamieniec (20 obrębów do założenia, 1 obręb do weryfikacji) stan na dzień: numer obrębu nazwa ilość działek powierzchnia obrębów [ha] Numeryczna mapa ewidencyjna: Rok założenia ewidencji: gm. Kamieniec 0001 CYKOWO CYKÓWIEC DOŁY GOŹDZICHOWO JASKÓŁKI KARCZEWO KONOJAD KOWALEWO KOTUSZ LUBIECHOWO ŁĘKI WIELKIE MAKSYMILIANOW O PARZĘCZEWO PUSZCZYKOWO PUSZCZYKÓWIEC SEPNO SZCZEPOWICE UJAZD WĄBIEWO WILANOWO WOLKOWO SUMA: 21 obrębów

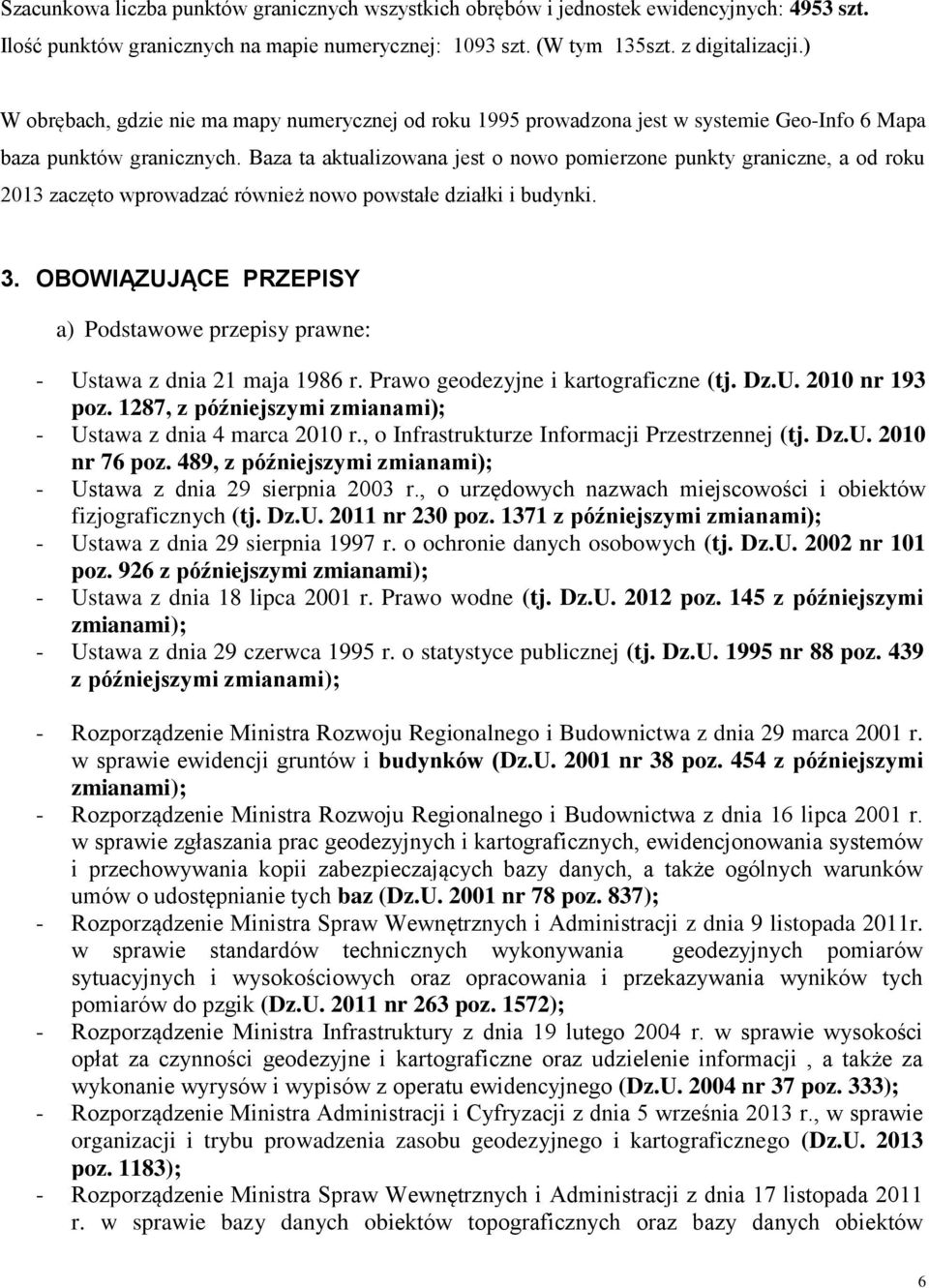

6 Szacunkowa liczba punktów granicznych wszystkich obrębów i jednostek ewidencyjnych: 4953 szt. Ilość punktów granicznych na mapie numerycznej: 1093 szt. (W tym 135szt. z digitalizacji.) W obrębach, gdzie nie ma mapy numerycznej od roku 1995 prowadzona jest w systemie Geo-Info 6 Mapa baza punktów granicznych. Baza ta aktualizowana jest o nowo pomierzone punkty graniczne, a od roku 2013 zaczęto wprowadzać również nowo powstałe działki i budynki. 3. OBOWIĄZUJĄCE PRZEPISY a) Podstawowe przepisy prawne: - Ustawa z dnia 21 maja 1986 r. Prawo geodezyjne i kartograficzne (tj. Dz.U nr 193 poz. 1287, z późniejszymi zmianami); - Ustawa z dnia 4 marca 2010 r., o Infrastrukturze Informacji Przestrzennej (tj. Dz.U nr 76 poz. 489, z późniejszymi zmianami); - Ustawa z dnia 29 sierpnia 2003 r., o urzędowych nazwach miejscowości i obiektów fizjograficznych (tj. Dz.U nr 230 poz z późniejszymi zmianami); - Ustawa z dnia 29 sierpnia 1997 r. o ochronie danych osobowych (tj. Dz.U nr 101 poz. 926 z późniejszymi zmianami); - Ustawa z dnia 18 lipca 2001 r. Prawo wodne (tj. Dz.U poz. 145 z późniejszymi zmianami); - Ustawa z dnia 29 czerwca 1995 r. o statystyce publicznej (tj. Dz.U nr 88 poz. 439 z późniejszymi zmianami); - Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 29 marca 2001 r. w sprawie ewidencji gruntów i budynków (Dz.U nr 38 poz. 454 z późniejszymi zmianami); - Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 16 lipca 2001 r. w sprawie zgłaszania prac geodezyjnych i kartograficznych, ewidencjonowania systemów i przechowywania kopii zabezpieczających bazy danych, a także ogólnych warunków umów o udostępnianie tych baz (Dz.U nr 78 poz. 837); - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 9 listopada 2011r. w sprawie standardów technicznych wykonywania geodezyjnych pomiarów sytuacyjnych i wysokościowych oraz opracowania i przekazywania wyników tych pomiarów do pzgik (Dz.U nr 263 poz. 1572); - Rozporządzenie Ministra Infrastruktury z dnia 19 lutego 2004 r. w sprawie wysokości opłat za czynności geodezyjne i kartograficzne oraz udzielenie informacji, a także za wykonanie wyrysów i wypisów z operatu ewidencyjnego (Dz.U nr 37 poz. 333); - Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 5 września 2013 r., w sprawie organizacji i trybu prowadzenia zasobu geodezyjnego i kartograficznego (Dz.U poz. 1183); - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 17 listopada 2011 r. w sprawie bazy danych obiektów topograficznych oraz bazy danych obiektów 6

7 ogólnogeograficznych, a także standardowych opracowań kartograficznych (Dz.U nr 279 poz z późniejszymi zmianami); - Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 22 grudnia 2011 r. w sprawie rodzajów materiałów geodezyjnych i kartograficznych, które podlegają ochronie zgodnie z przepisami o ochronie informacji niejawnych (Dz.U nr 299 poz ); - Rozporządzenie Ministra Administracji I Cyfryzacji z dnia 14 lutego 2012 r. w sprawie osnów geodezyjnych, grawimetrycznych i magnetycznych (Dz.U poz. 352 ); - Rozporządzenie Rady Ministrów z dnia 15 października 2012 r. w sprawie państwowego systemu odniesień przestrzennych (Dz.U nr 0 poz. 1247); b) Materiały pomocnicze: - Instrukcja G-5 Ewidencja Gruntów i budynków. Wytyczne techniczne; - Podręcznik użytkownika Geo-Info 6 Mapa; - Podręcznik użytkownika Geo-Info 6 Ośrodek; II. Istniejące materiały geodezyjne i kartograficzne. Obowiązującym układem współrzędnych jest układ współrzędnych płaskich prostokątnych PL strefa 5. W tym układzie prowadzona jest mapa numeryczna w programie Geo-info 6 Mapa. 1. POZIOMA OSNOWA GEODEZYJNA Teren objęty opracowaniem jest pokryty poziomą osnową podstawową II klasy, osnową poziomą szczegółową 3 klasy oraz osnową poziomą pozaklasową. Pozioma osnowa szczegółowa III klasy została założona w latach przez Poznańskie Okręgowe Przedsiębiorstwo Miernicze w Poznaniu. Wszystkie punkty poziomej osnowy szczegółowej posiadają współrzędne w układzie 1965 i Charakterystykę osnowy poziomej na terenie gminy Kamieniec przedstawia tabela: OSNOWA POZIOMA kod nazwa ilość [szt.] Ilość posiadających opisy topograficzne GSPPP2 osnowa pozioma podstawowa 2 kl. 8 0 GSPPS3 osnowa szczegółowa 3 kl GSPPPK osnowa pozioma pozaklasowa Osnowa pomiarowa trwale stabilizowana została założona w latach 80 przez Okręgowe Przedsiębiorstwo Geodezyjno Kartograficzne w Poznaniu. 7

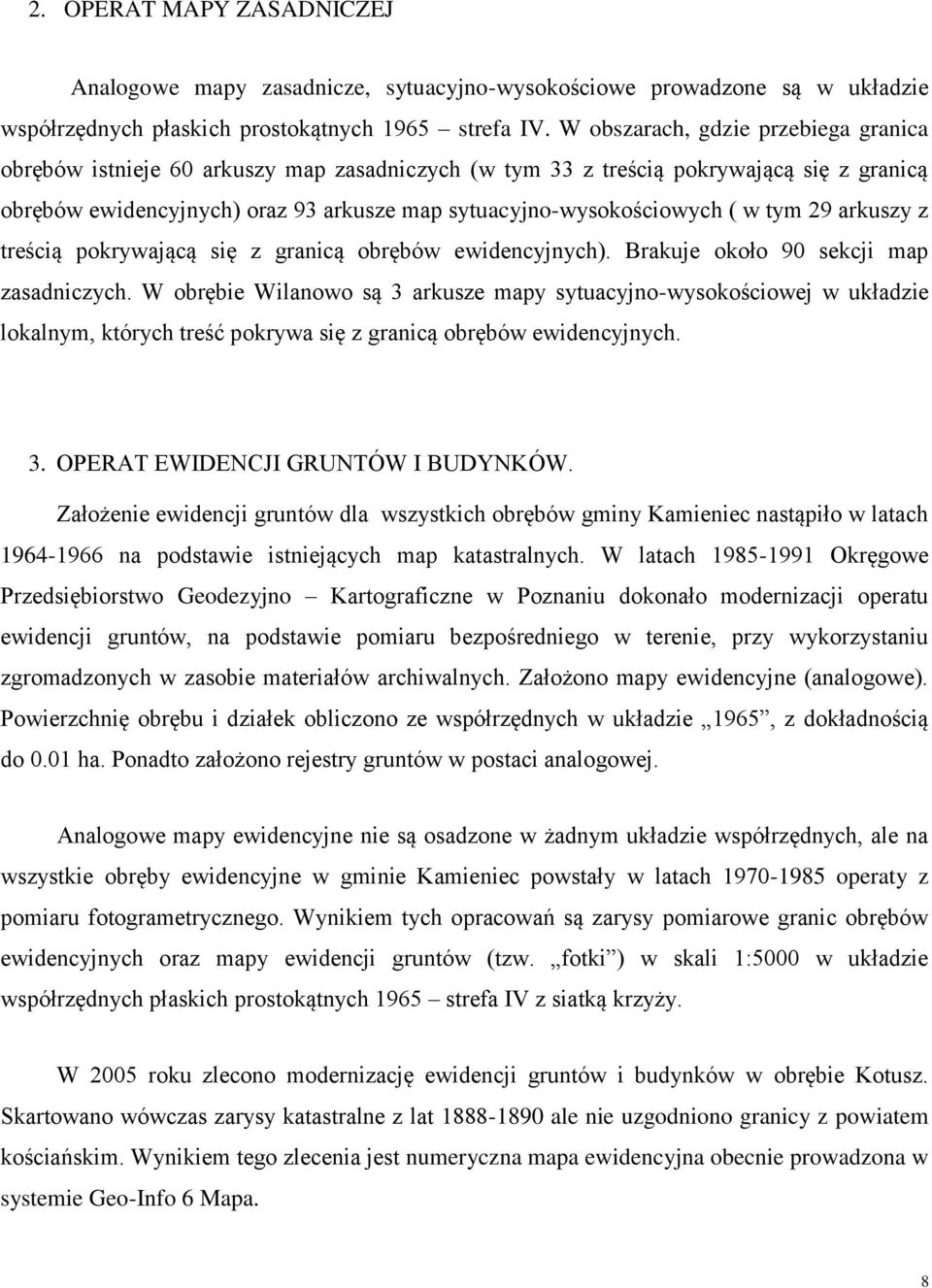

8 2. OPERAT MAPY ZASADNICZEJ Analogowe mapy zasadnicze, sytuacyjno-wysokościowe prowadzone są w układzie współrzędnych płaskich prostokątnych 1965 strefa IV. W obszarach, gdzie przebiega granica obrębów istnieje 60 arkuszy map zasadniczych (w tym 33 z treścią pokrywającą się z granicą obrębów ewidencyjnych) oraz 93 arkusze map sytuacyjno-wysokościowych ( w tym 29 arkuszy z treścią pokrywającą się z granicą obrębów ewidencyjnych). Brakuje około 90 sekcji map zasadniczych. W obrębie Wilanowo są 3 arkusze mapy sytuacyjno-wysokościowej w układzie lokalnym, których treść pokrywa się z granicą obrębów ewidencyjnych. 3. OPERAT EWIDENCJI GRUNTÓW I BUDYNKÓW. Założenie ewidencji gruntów dla wszystkich obrębów gminy Kamieniec nastąpiło w latach na podstawie istniejących map katastralnych. W latach Okręgowe Przedsiębiorstwo Geodezyjno Kartograficzne w Poznaniu dokonało modernizacji operatu ewidencji gruntów, na podstawie pomiaru bezpośredniego w terenie, przy wykorzystaniu zgromadzonych w zasobie materiałów archiwalnych. Założono mapy ewidencyjne (analogowe). Powierzchnię obrębu i działek obliczono ze współrzędnych w układzie 1965, z dokładnością do 0.01 ha. Ponadto założono rejestry gruntów w postaci analogowej. Analogowe mapy ewidencyjne nie są osadzone w żadnym układzie współrzędnych, ale na wszystkie obręby ewidencyjne w gminie Kamieniec powstały w latach operaty z pomiaru fotogrametrycznego. Wynikiem tych opracowań są zarysy pomiarowe granic obrębów ewidencyjnych oraz mapy ewidencji gruntów (tzw. fotki ) w skali 1:5000 w układzie współrzędnych płaskich prostokątnych 1965 strefa IV z siatką krzyży. W 2005 roku zlecono modernizację ewidencji gruntów i budynków w obrębie Kotusz. Skartowano wówczas zarysy katastralne z lat ale nie uzgodniono granicy z powiatem kościańskim. Wynikiem tego zlecenia jest numeryczna mapa ewidencyjna obecnie prowadzona w systemie Geo-Info 6 Mapa. 8

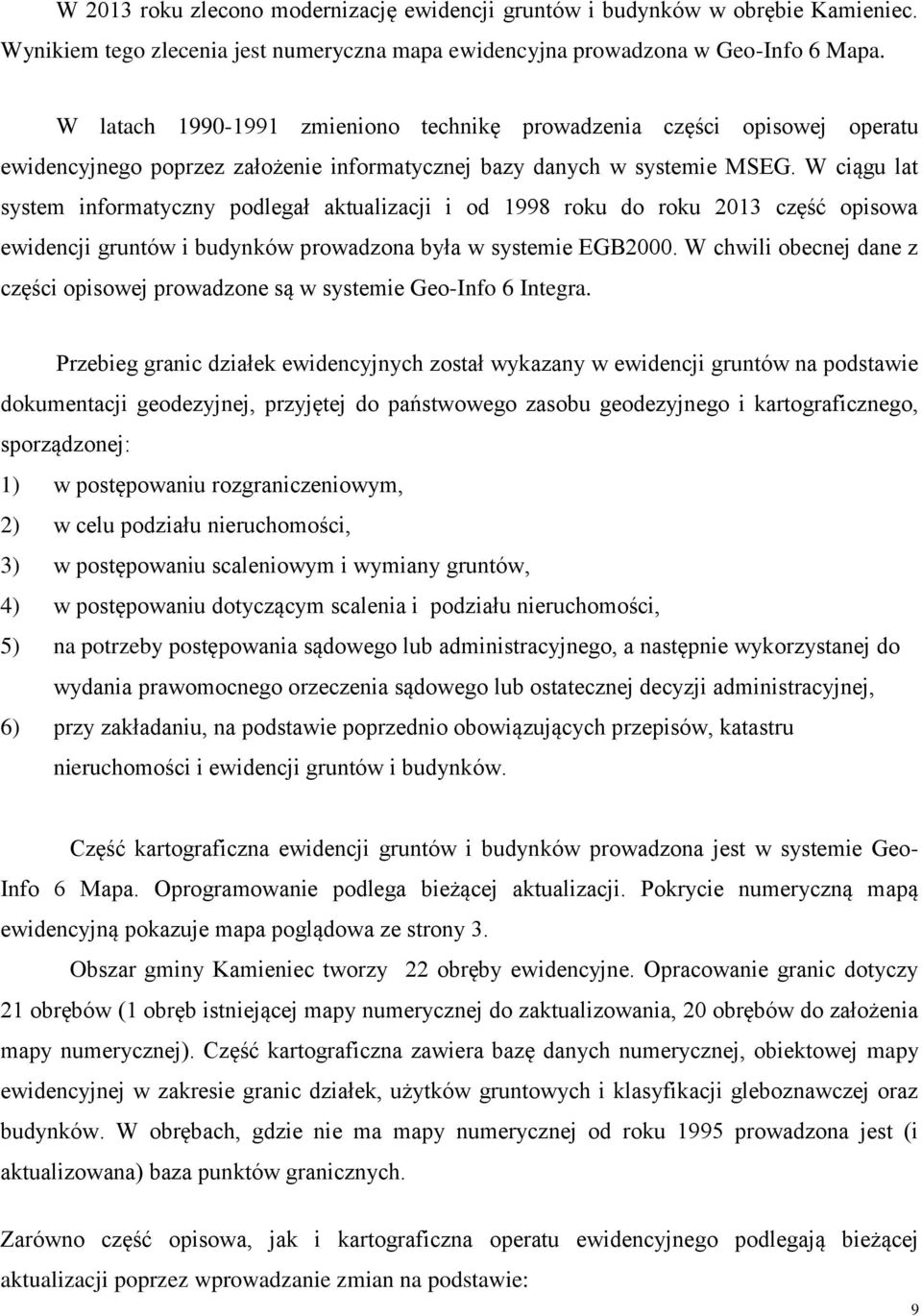

9 W 2013 roku zlecono modernizację ewidencji gruntów i budynków w obrębie Kamieniec. Wynikiem tego zlecenia jest numeryczna mapa ewidencyjna prowadzona w Geo-Info 6 Mapa. W latach zmieniono technikę prowadzenia części opisowej operatu ewidencyjnego poprzez założenie informatycznej bazy danych w systemie MSEG. W ciągu lat system informatyczny podlegał aktualizacji i od 1998 roku do roku 2013 część opisowa ewidencji gruntów i budynków prowadzona była w systemie EGB2000. W chwili obecnej dane z części opisowej prowadzone są w systemie Geo-Info 6 Integra. Przebieg granic działek ewidencyjnych został wykazany w ewidencji gruntów na podstawie dokumentacji geodezyjnej, przyjętej do państwowego zasobu geodezyjnego i kartograficznego, sporządzonej: 1) w postępowaniu rozgraniczeniowym, 2) w celu podziału nieruchomości, 3) w postępowaniu scaleniowym i wymiany gruntów, 4) w postępowaniu dotyczącym scalenia i podziału nieruchomości, 5) na potrzeby postępowania sądowego lub administracyjnego, a następnie wykorzystanej do wydania prawomocnego orzeczenia sądowego lub ostatecznej decyzji administracyjnej, 6) przy zakładaniu, na podstawie poprzednio obowiązujących przepisów, katastru nieruchomości i ewidencji gruntów i budynków. Część kartograficzna ewidencji gruntów i budynków prowadzona jest w systemie Geo- Info 6 Mapa. Oprogramowanie podlega bieżącej aktualizacji. Pokrycie numeryczną mapą ewidencyjną pokazuje mapa poglądowa ze strony 3. Obszar gminy Kamieniec tworzy 22 obręby ewidencyjne. Opracowanie granic dotyczy 21 obrębów (1 obręb istniejącej mapy numerycznej do zaktualizowania, 20 obrębów do założenia mapy numerycznej). Część kartograficzna zawiera bazę danych numerycznej, obiektowej mapy ewidencyjnej w zakresie granic działek, użytków gruntowych i klasyfikacji gleboznawczej oraz budynków. W obrębach, gdzie nie ma mapy numerycznej od roku 1995 prowadzona jest (i aktualizowana) baza punktów granicznych. Zarówno część opisowa, jak i kartograficzna operatu ewidencyjnego podlegają bieżącej aktualizacji poprzez wprowadzanie zmian na podstawie: 9

10 prawomocnych orzeczeń sądowych, aktów notarialnych, ostatecznych decyzji administracyjnych, aktów normatywnych, opracowań geodezyjnych i kartograficznych, przyjętych do państwowego zasobu geodezyjnego i kartograficznego, zawierających wykazy zmian danych ewidencyjnych, dokumentacji architektoniczno-budowlanej gromadzonej i przechowywanej przez organy administracji publicznej, ewidencji publicznych prowadzonych na podstawie innych przepisów. 4 ZARYSY POMIAROWE, MAPY KATASTRALNE. Wszystkie obręby posiadają mapy katastralne. Tylko obręb Kotusz ma opracowany zarys pomiarowy z lat III. Szczegółowy zakres opracowania. a) Zgłoszenie pracy geodezyjnej. Wykonawca zgłasza pracę w tutejszym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej (zwanym dalej Ośrodkiem) przed przewidywanym terminem rozpoczęcia pracy. Następnie po jego potwierdzeniu kopię zgłoszenia pracy wykonawca składa w sąsiednich Powiatowych Ośrodkach Dokumentacji Geodezyjnej i Kartograficznej tj. w Kościanie i w Poznaniu. Wykonawca otrzyma rachunek zgodnie z rozporządzeniem Ministra Infrastruktury w sprawie wysokości opłat za czynności geodezyjne i kartograficzne oraz udzielenie informacji, a także za wykonanie wyrysów i wypisów z operatu ewidencyjnego (Dz.U nr 37 poz. 333). Ośrodek sporządzi wykaz prac geodezyjnych aktualnie prowadzonych na terenie objętym zleceniem. Ośrodek poinformuje geodetów tychże prac o zleconym założeniu bazy danych ewidencji gruntów i budynków w zakresie granic jednostki ewidencyjnej oraz obrębów ewidencyjnych dla gminy Kamieniec i upoważni ich do kontaktowania się z Wykonawcą w celu uzgodnienia spójnej granicy obrębu. 10

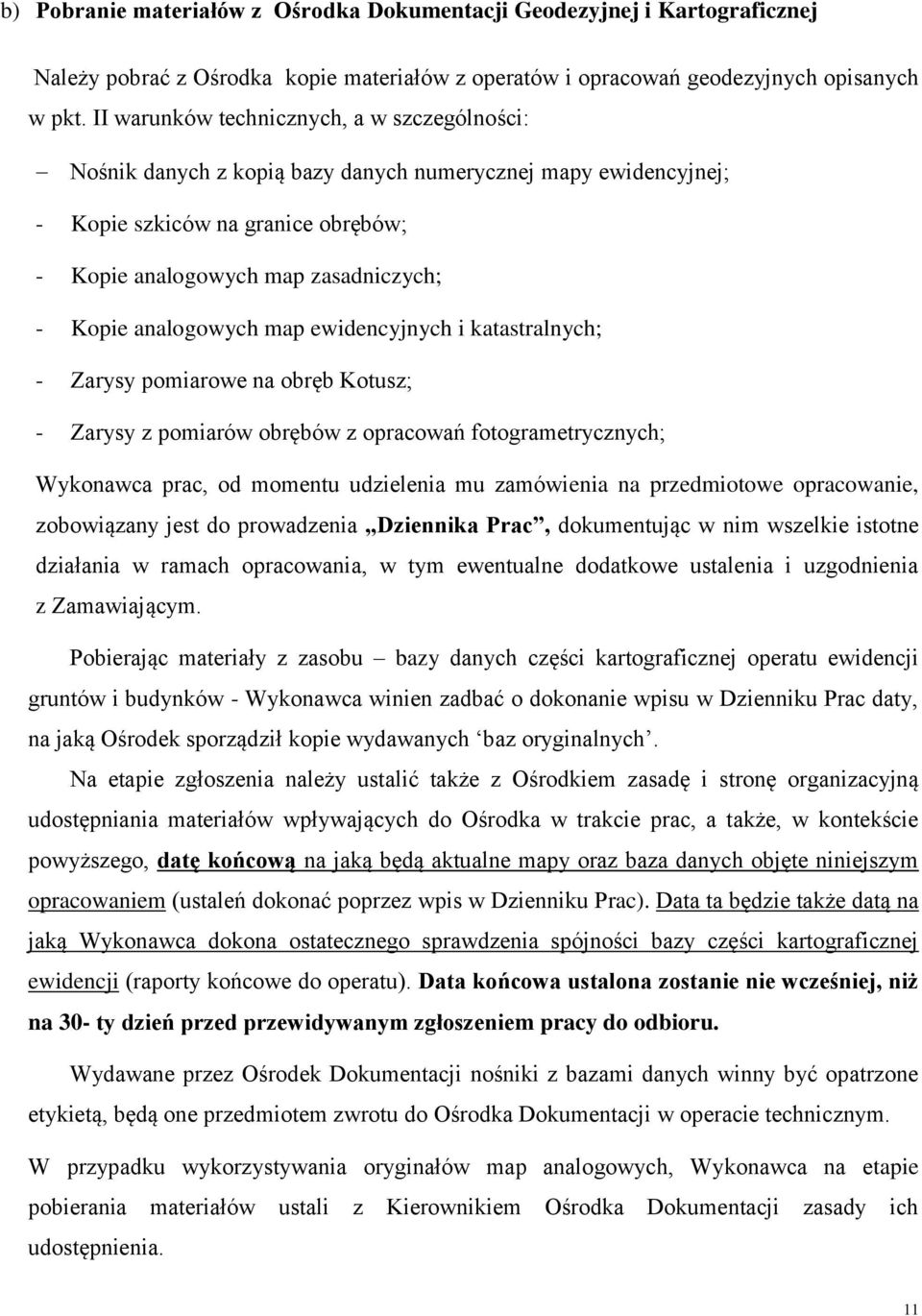

11 b) Pobranie materiałów z Ośrodka Dokumentacji Geodezyjnej i Kartograficznej Należy pobrać z Ośrodka kopie materiałów z operatów i opracowań geodezyjnych opisanych w pkt. II warunków technicznych, a w szczególności: Nośnik danych z kopią bazy danych numerycznej mapy ewidencyjnej; - Kopie szkiców na granice obrębów; - Kopie analogowych map zasadniczych; - Kopie analogowych map ewidencyjnych i katastralnych; - Zarysy pomiarowe na obręb Kotusz; - Zarysy z pomiarów obrębów z opracowań fotogrametrycznych; Wykonawca prac, od momentu udzielenia mu zamówienia na przedmiotowe opracowanie, zobowiązany jest do prowadzenia Dziennika Prac, dokumentując w nim wszelkie istotne działania w ramach opracowania, w tym ewentualne dodatkowe ustalenia i uzgodnienia z Zamawiającym. Pobierając materiały z zasobu bazy danych części kartograficznej operatu ewidencji gruntów i budynków - Wykonawca winien zadbać o dokonanie wpisu w Dzienniku Prac daty, na jaką Ośrodek sporządził kopie wydawanych baz oryginalnych. Na etapie zgłoszenia należy ustalić także z Ośrodkiem zasadę i stronę organizacyjną udostępniania materiałów wpływających do Ośrodka w trakcie prac, a także, w kontekście powyższego, datę końcową na jaką będą aktualne mapy oraz baza danych objęte niniejszym opracowaniem (ustaleń dokonać poprzez wpis w Dzienniku Prac). Data ta będzie także datą na jaką Wykonawca dokona ostatecznego sprawdzenia spójności bazy części kartograficznej ewidencji (raporty końcowe do operatu). Data końcowa ustalona zostanie nie wcześniej, niż na 30- ty dzień przed przewidywanym zgłoszeniem pracy do odbioru. Wydawane przez Ośrodek Dokumentacji nośniki z bazami danych winny być opatrzone etykietą, będą one przedmiotem zwrotu do Ośrodka Dokumentacji w operacie technicznym. W przypadku wykorzystywania oryginałów map analogowych, Wykonawca na etapie pobierania materiałów ustali z Kierownikiem Ośrodka Dokumentacji zasady ich udostępnienia. 11

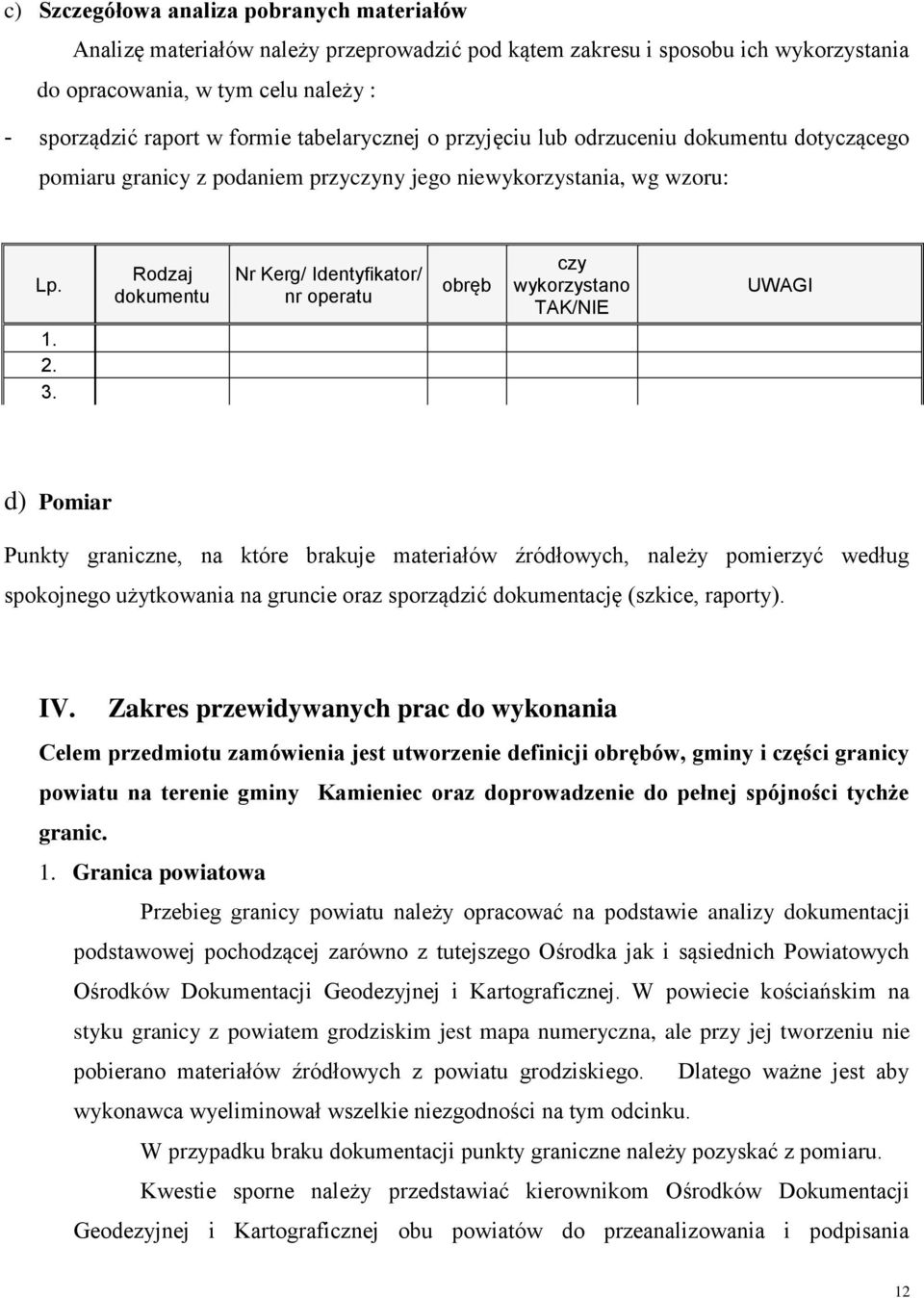

12 c) Szczegółowa analiza pobranych materiałów Analizę materiałów należy przeprowadzić pod kątem zakresu i sposobu ich wykorzystania do opracowania, w tym celu należy : - sporządzić raport w formie tabelarycznej o przyjęciu lub odrzuceniu dokumentu dotyczącego pomiaru granicy z podaniem przyczyny jego niewykorzystania, wg wzoru: Lp. Rodzaj dokumentu Nr Kerg/ Identyfikator/ nr operatu obręb czy wykorzystano TAK/NIE UWAGI d) Pomiar Punkty graniczne, na które brakuje materiałów źródłowych, należy pomierzyć według spokojnego użytkowania na gruncie oraz sporządzić dokumentację (szkice, raporty). IV. Zakres przewidywanych prac do wykonania Celem przedmiotu zamówienia jest utworzenie definicji obrębów, gminy i części granicy powiatu na terenie gminy Kamieniec oraz doprowadzenie do pełnej spójności tychże granic. 1. Granica powiatowa Przebieg granicy powiatu należy opracować na podstawie analizy dokumentacji podstawowej pochodzącej zarówno z tutejszego Ośrodka jak i sąsiednich Powiatowych Ośrodków Dokumentacji Geodezyjnej i Kartograficznej. W powiecie kościańskim na styku granicy z powiatem grodziskim jest mapa numeryczna, ale przy jej tworzeniu nie pobierano materiałów źródłowych z powiatu grodziskiego. Dlatego ważne jest aby wykonawca wyeliminował wszelkie niezgodności na tym odcinku. W przypadku braku dokumentacji punkty graniczne należy pozyskać z pomiaru. Kwestie sporne należy przedstawiać kierownikom Ośrodków Dokumentacji Geodezyjnej i Kartograficznej obu powiatów do przeanalizowania i podpisania 12

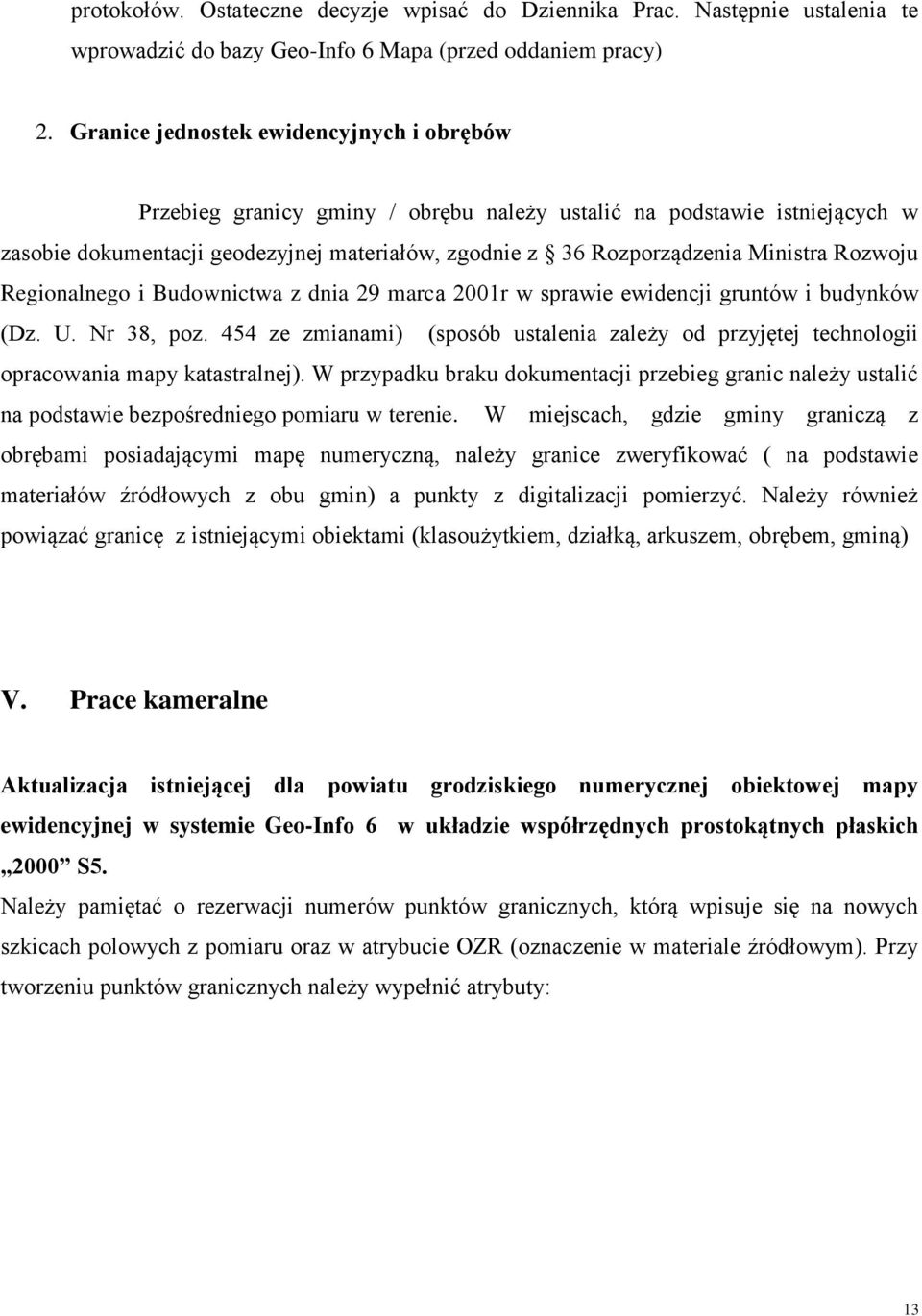

13 protokołów. Ostateczne decyzje wpisać do Dziennika Prac. Następnie ustalenia te wprowadzić do bazy Geo-Info 6 Mapa (przed oddaniem pracy) 2. Granice jednostek ewidencyjnych i obrębów Przebieg granicy gminy / obrębu należy ustalić na podstawie istniejących w zasobie dokumentacji geodezyjnej materiałów, zgodnie z 36 Rozporządzenia Ministra Rozwoju Regionalnego i Budownictwa z dnia 29 marca 2001r w sprawie ewidencji gruntów i budynków (Dz. U. Nr 38, poz. 454 ze zmianami) (sposób ustalenia zależy od przyjętej technologii opracowania mapy katastralnej). W przypadku braku dokumentacji przebieg granic należy ustalić na podstawie bezpośredniego pomiaru w terenie. W miejscach, gdzie gminy graniczą z obrębami posiadającymi mapę numeryczną, należy granice zweryfikować ( na podstawie materiałów źródłowych z obu gmin) a punkty z digitalizacji pomierzyć. Należy również powiązać granicę z istniejącymi obiektami (klasoużytkiem, działką, arkuszem, obrębem, gminą) V. Prace kameralne Aktualizacja istniejącej dla powiatu grodziskiego numerycznej obiektowej mapy ewidencyjnej w systemie Geo-Info 6 w układzie współrzędnych prostokątnych płaskich 2000 S5. Należy pamiętać o rezerwacji numerów punktów granicznych, którą wpisuje się na nowych szkicach polowych z pomiaru oraz w atrybucie OZR (oznaczenie w materiale źródłowym). Przy tworzeniu punktów granicznych należy wypełnić atrybuty: 13

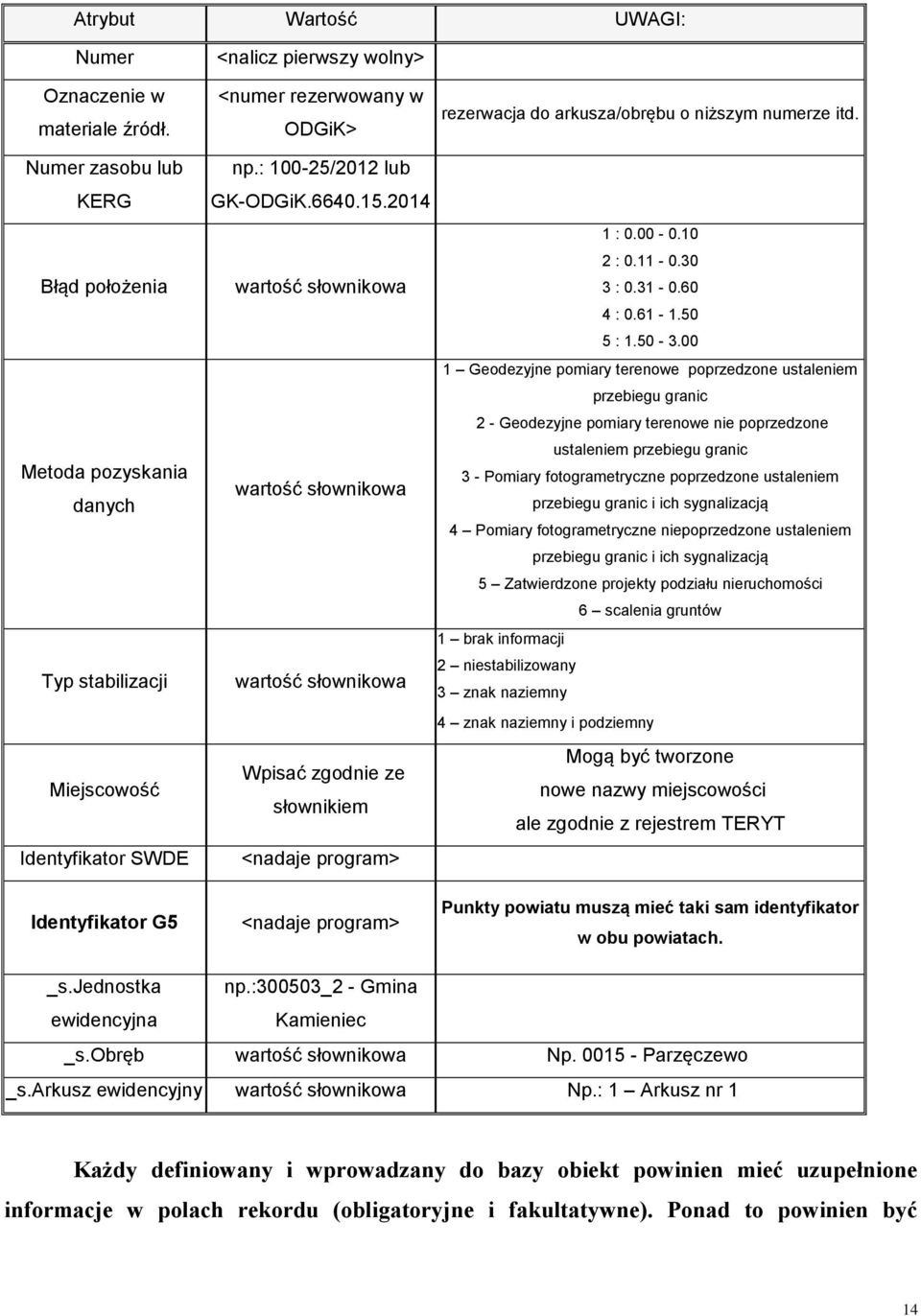

14 Atrybut Wartość UWAGI: Numer Oznaczenie w materiale źródł. <nalicz pierwszy wolny> <numer rezerwowany w ODGiK> rezerwacja do arkusza/obrębu o niższym numerze itd. Numer zasobu lub KERG Błąd położenia Metoda pozyskania danych Typ stabilizacji Miejscowość Identyfikator SWDE np.: /2012 lub GK-ODGiK : : wartość słownikowa 3 : : : Geodezyjne pomiary terenowe poprzedzone ustaleniem przebiegu granic 2 - Geodezyjne pomiary terenowe nie poprzedzone ustaleniem przebiegu granic 3 - Pomiary fotogrametryczne poprzedzone ustaleniem wartość słownikowa przebiegu granic i ich sygnalizacją 4 Pomiary fotogrametryczne niepoprzedzone ustaleniem przebiegu granic i ich sygnalizacją 5 Zatwierdzone projekty podziału nieruchomości 6 scalenia gruntów 1 brak informacji 2 niestabilizowany wartość słownikowa 3 znak naziemny 4 znak naziemny i podziemny Mogą być tworzone Wpisać zgodnie ze nowe nazwy miejscowości słownikiem ale zgodnie z rejestrem TERYT <nadaje program> Identyfikator G5 <nadaje program> Punkty powiatu muszą mieć taki sam identyfikator w obu powiatach. _s.jednostka ewidencyjna np.:300503_2 - Gmina Kamieniec _s.obręb wartość słownikowa Np Parzęczewo _s.arkusz ewidencyjny wartość słownikowa Np.: 1 Arkusz nr 1 Każdy definiowany i wprowadzany do bazy obiekt powinien mieć uzupełnione informacje w polach rekordu (obligatoryjne i fakultatywne). Ponad to powinien być 14

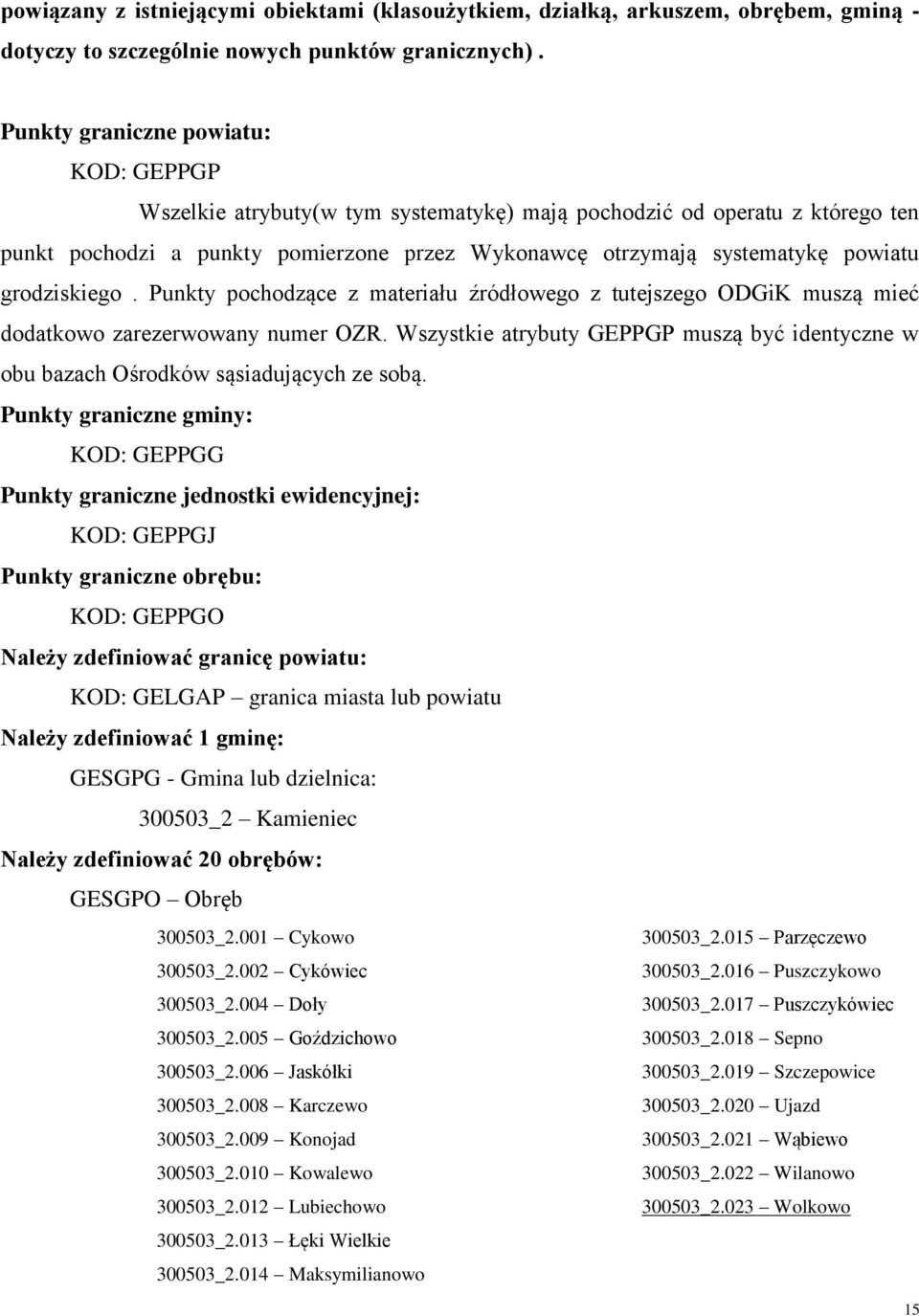

15 powiązany z istniejącymi obiektami (klasoużytkiem, działką, arkuszem, obrębem, gminą - dotyczy to szczególnie nowych punktów granicznych). Punkty graniczne powiatu: KOD: GEPPGP Wszelkie atrybuty(w tym systematykę) mają pochodzić od operatu z którego ten punkt pochodzi a punkty pomierzone przez Wykonawcę otrzymają systematykę powiatu grodziskiego. Punkty pochodzące z materiału źródłowego z tutejszego ODGiK muszą mieć dodatkowo zarezerwowany numer OZR. Wszystkie atrybuty GEPPGP muszą być identyczne w obu bazach Ośrodków sąsiadujących ze sobą. Punkty graniczne gminy: KOD: GEPPGG Punkty graniczne jednostki ewidencyjnej: KOD: GEPPGJ Punkty graniczne obrębu: KOD: GEPPGO Należy zdefiniować granicę powiatu: KOD: GELGAP granica miasta lub powiatu Należy zdefiniować 1 gminę: GESGPG - Gmina lub dzielnica: _2 Kamieniec Należy zdefiniować 20 obrębów: GESGPO Obręb _2.001 Cykowo _2.015 Parzęczewo _2.002 Cykówiec _2.016 Puszczykowo _2.004 Doły _2.017 Puszczykówiec _2.005 Goździchowo _2.018 Sepno _2.006 Jaskółki _2.019 Szczepowice _2.008 Karczewo _2.020 Ujazd _2.009 Konojad _2.021 Wąbiewo _2.010 Kowalewo _2.022 Wilanowo _2.012 Lubiechowo _2.023 Wolkowo _2.013 Łęki Wielkie _2.014 Maksymilianowo 15

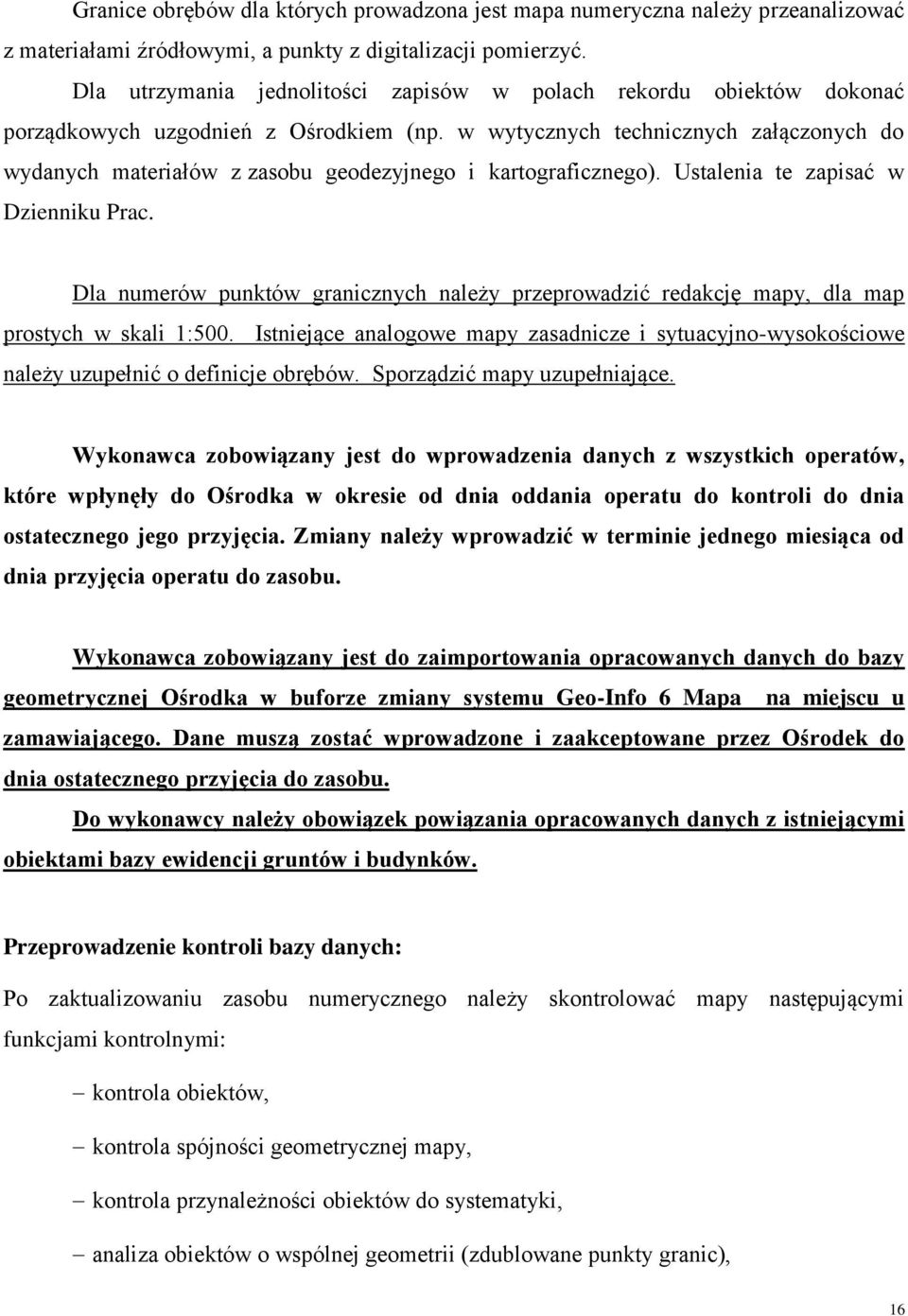

16 Granice obrębów dla których prowadzona jest mapa numeryczna należy przeanalizować z materiałami źródłowymi, a punkty z digitalizacji pomierzyć. Dla utrzymania jednolitości zapisów w polach rekordu obiektów dokonać porządkowych uzgodnień z Ośrodkiem (np. w wytycznych technicznych załączonych do wydanych materiałów z zasobu geodezyjnego i kartograficznego). Ustalenia te zapisać w Dzienniku Prac. Dla numerów punktów granicznych należy przeprowadzić redakcję mapy, dla map prostych w skali 1:500. Istniejące analogowe mapy zasadnicze i sytuacyjno-wysokościowe należy uzupełnić o definicje obrębów. Sporządzić mapy uzupełniające. Wykonawca zobowiązany jest do wprowadzenia danych z wszystkich operatów, które wpłynęły do Ośrodka w okresie od dnia oddania operatu do kontroli do dnia ostatecznego jego przyjęcia. Zmiany należy wprowadzić w terminie jednego miesiąca od dnia przyjęcia operatu do zasobu. Wykonawca zobowiązany jest do zaimportowania opracowanych danych do bazy geometrycznej Ośrodka w buforze zmiany systemu Geo-Info 6 Mapa na miejscu u zamawiającego. Dane muszą zostać wprowadzone i zaakceptowane przez Ośrodek do dnia ostatecznego przyjęcia do zasobu. Do wykonawcy należy obowiązek powiązania opracowanych danych z istniejącymi obiektami bazy ewidencji gruntów i budynków. Przeprowadzenie kontroli bazy danych: Po zaktualizowaniu zasobu numerycznego należy skontrolować mapy następującymi funkcjami kontrolnymi: kontrola obiektów, kontrola spójności geometrycznej mapy, kontrola przynależności obiektów do systematyki, analiza obiektów o wspólnej geometrii (zdublowane punkty granic), 16

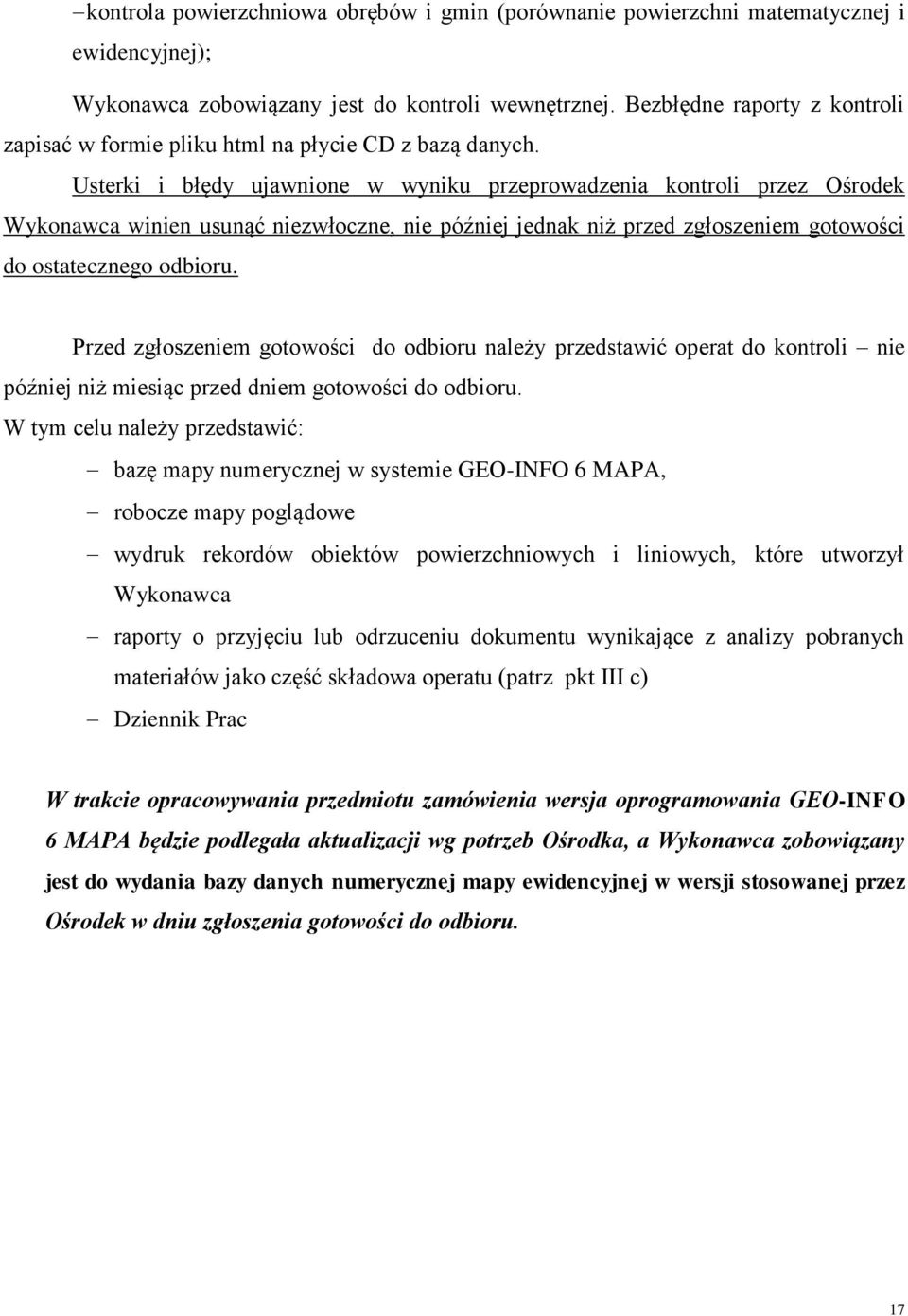

17 kontrola powierzchniowa obrębów i gmin (porównanie powierzchni matematycznej i ewidencyjnej); Wykonawca zobowiązany jest do kontroli wewnętrznej. Bezbłędne raporty z kontroli zapisać w formie pliku html na płycie CD z bazą danych. Usterki i błędy ujawnione w wyniku przeprowadzenia kontroli przez Ośrodek Wykonawca winien usunąć niezwłoczne, nie później jednak niż przed zgłoszeniem gotowości do ostatecznego odbioru. Przed zgłoszeniem gotowości do odbioru należy przedstawić operat do kontroli nie później niż miesiąc przed dniem gotowości do odbioru. W tym celu należy przedstawić: bazę mapy numerycznej w systemie GEO-INFO 6 MAPA, robocze mapy poglądowe wydruk rekordów obiektów powierzchniowych i liniowych, które utworzył Wykonawca raporty o przyjęciu lub odrzuceniu dokumentu wynikające z analizy pobranych materiałów jako część składowa operatu (patrz pkt III c) Dziennik Prac W trakcie opracowywania przedmiotu zamówienia wersja oprogramowania GEO-INFO 6 MAPA będzie podlegała aktualizacji wg potrzeb Ośrodka, a Wykonawca zobowiązany jest do wydania bazy danych numerycznej mapy ewidencyjnej w wersji stosowanej przez Ośrodek w dniu zgłoszenia gotowości do odbioru. 17

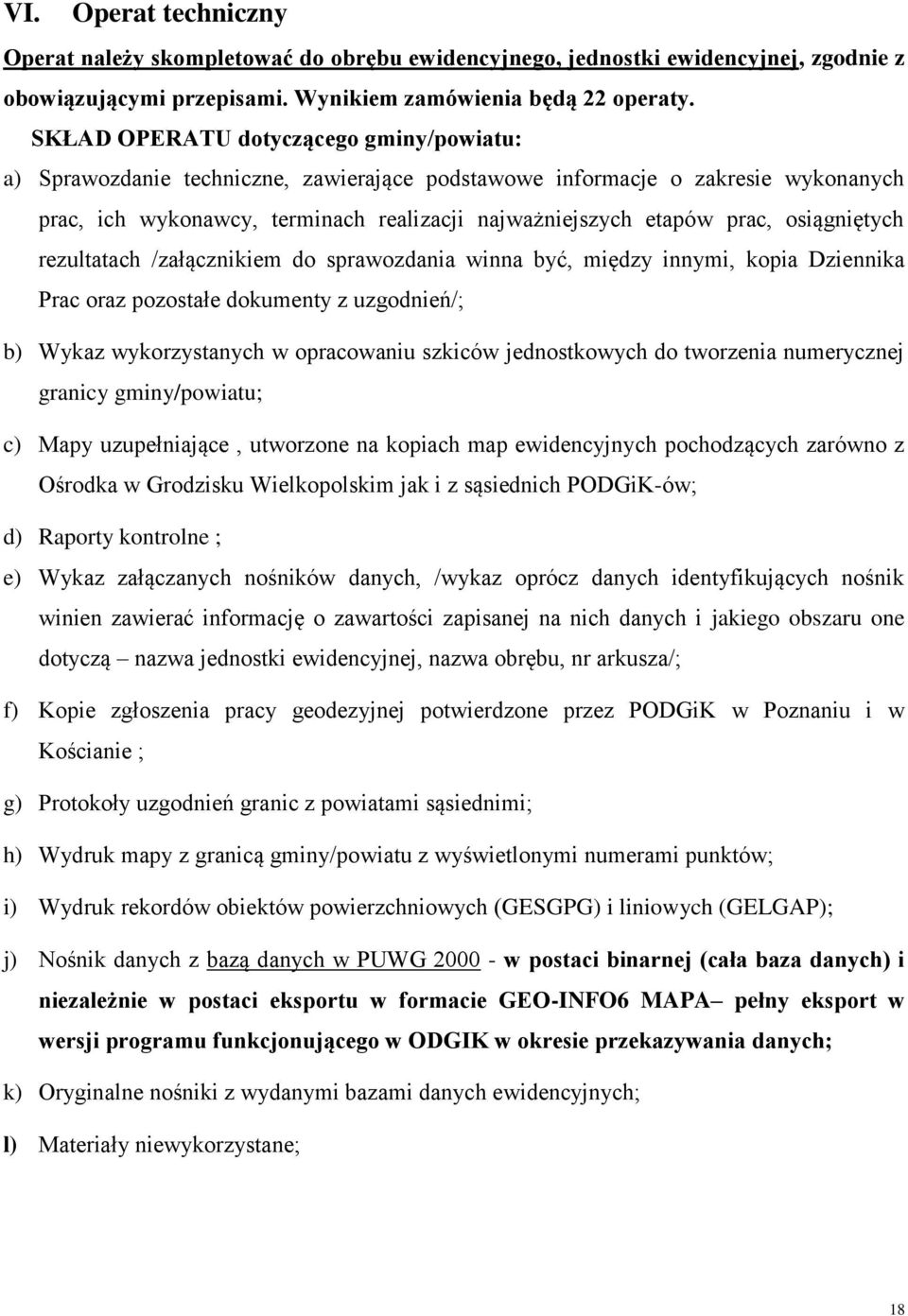

18 VI. Operat techniczny Operat należy skompletować do obrębu ewidencyjnego, jednostki ewidencyjnej, zgodnie z obowiązującymi przepisami. Wynikiem zamówienia będą 22 operaty. SKŁAD OPERATU dotyczącego gminy/powiatu: a) Sprawozdanie techniczne, zawierające podstawowe informacje o zakresie wykonanych prac, ich wykonawcy, terminach realizacji najważniejszych etapów prac, osiągniętych rezultatach /załącznikiem do sprawozdania winna być, między innymi, kopia Dziennika Prac oraz pozostałe dokumenty z uzgodnień/; b) Wykaz wykorzystanych w opracowaniu szkiców jednostkowych do tworzenia numerycznej granicy gminy/powiatu; c) Mapy uzupełniające, utworzone na kopiach map ewidencyjnych pochodzących zarówno z Ośrodka w Grodzisku Wielkopolskim jak i z sąsiednich PODGiK-ów; d) Raporty kontrolne ; e) Wykaz załączanych nośników danych, /wykaz oprócz danych identyfikujących nośnik winien zawierać informację o zawartości zapisanej na nich danych i jakiego obszaru one dotyczą nazwa jednostki ewidencyjnej, nazwa obrębu, nr arkusza/; f) Kopie zgłoszenia pracy geodezyjnej potwierdzone przez PODGiK w Poznaniu i w Kościanie ; g) Protokoły uzgodnień granic z powiatami sąsiednimi; h) Wydruk mapy z granicą gminy/powiatu z wyświetlonymi numerami punktów; i) Wydruk rekordów obiektów powierzchniowych (GESGPG) i liniowych (GELGAP); j) Nośnik danych z bazą danych w PUWG w postaci binarnej (cała baza danych) i niezależnie w postaci eksportu w formacie GEO-INFO6 MAPA pełny eksport w wersji programu funkcjonującego w ODGIK w okresie przekazywania danych; k) Oryginalne nośniki z wydanymi bazami danych ewidencyjnych; l) Materiały niewykorzystane; 18

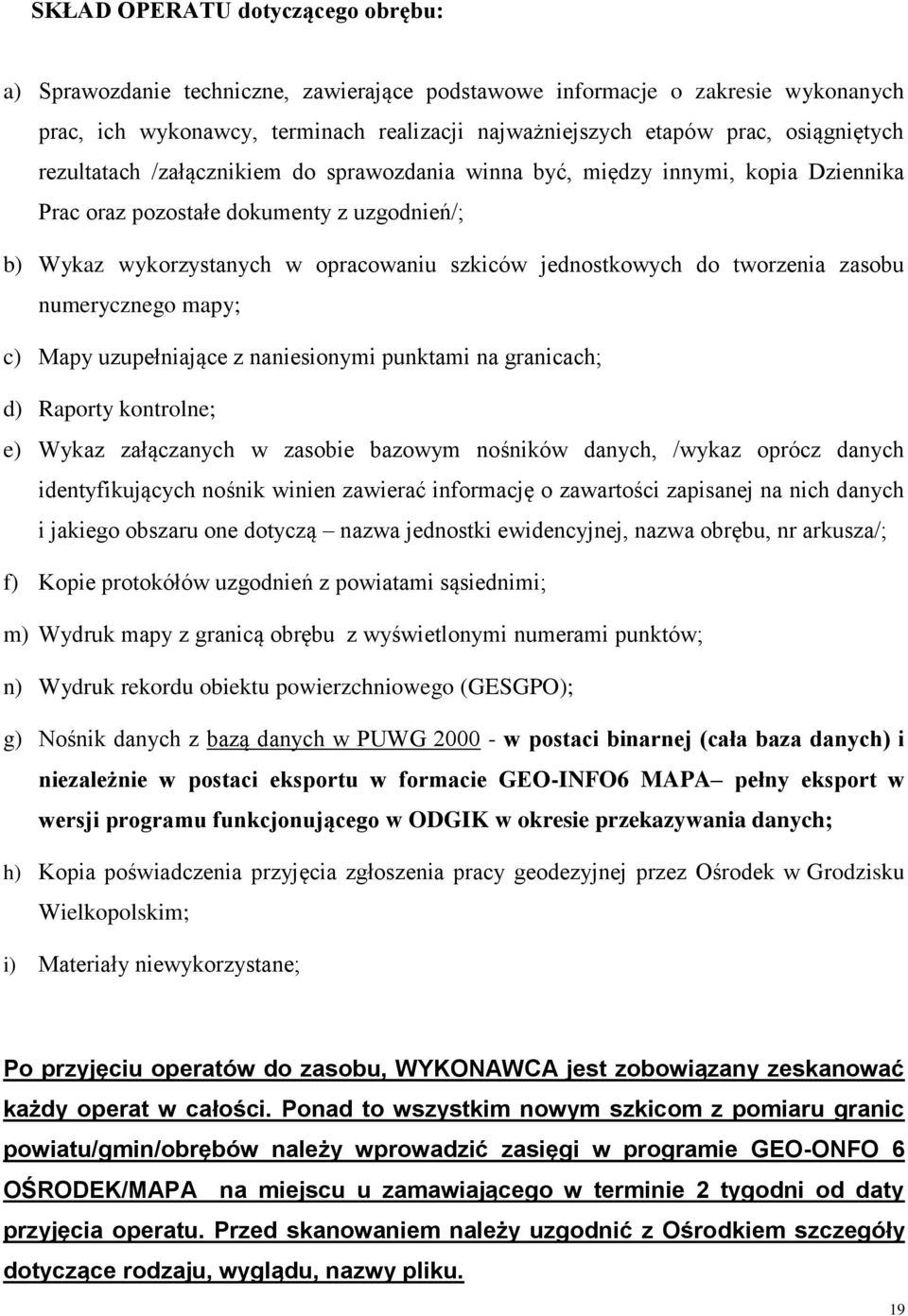

19 SKŁAD OPERATU dotyczącego obrębu: a) Sprawozdanie techniczne, zawierające podstawowe informacje o zakresie wykonanych prac, ich wykonawcy, terminach realizacji najważniejszych etapów prac, osiągniętych rezultatach /załącznikiem do sprawozdania winna być, między innymi, kopia Dziennika Prac oraz pozostałe dokumenty z uzgodnień/; b) Wykaz wykorzystanych w opracowaniu szkiców jednostkowych do tworzenia zasobu numerycznego mapy; c) Mapy uzupełniające z naniesionymi punktami na granicach; d) Raporty kontrolne; e) Wykaz załączanych w zasobie bazowym nośników danych, /wykaz oprócz danych identyfikujących nośnik winien zawierać informację o zawartości zapisanej na nich danych i jakiego obszaru one dotyczą nazwa jednostki ewidencyjnej, nazwa obrębu, nr arkusza/; f) Kopie protokółów uzgodnień z powiatami sąsiednimi; m) Wydruk mapy z granicą obrębu z wyświetlonymi numerami punktów; n) Wydruk rekordu obiektu powierzchniowego (GESGPO); g) Nośnik danych z bazą danych w PUWG w postaci binarnej (cała baza danych) i niezależnie w postaci eksportu w formacie GEO-INFO6 MAPA pełny eksport w wersji programu funkcjonującego w ODGIK w okresie przekazywania danych; h) Kopia poświadczenia przyjęcia zgłoszenia pracy geodezyjnej przez Ośrodek w Grodzisku Wielkopolskim; i) Materiały niewykorzystane; Po przyjęciu operatów do zasobu, WYKONAWCA jest zobowiązany zeskanować każdy operat w całości. Ponad to wszystkim nowym szkicom z pomiaru granic powiatu/gmin/obrębów należy wprowadzić zasięgi w programie GEO-ONFO 6 OŚRODEK/MAPA na miejscu u zamawiającego w terminie 2 tygodni od daty przyjęcia operatu. Przed skanowaniem należy uzgodnić z Ośrodkiem szczegóły dotyczące rodzaju, wyglądu, nazwy pliku. 19

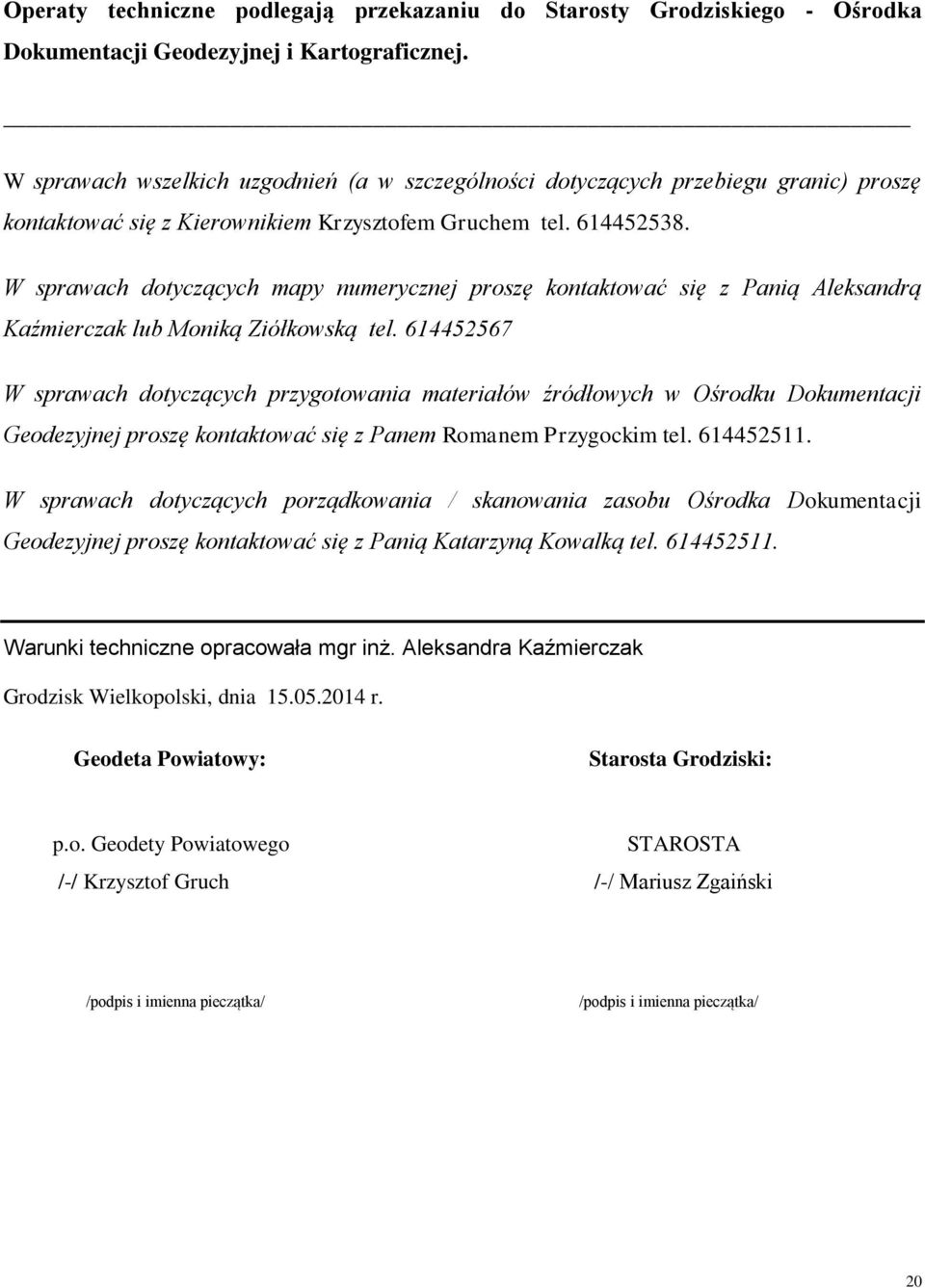

20 Operaty techniczne podlegają przekazaniu do Starosty Grodziskiego - Ośrodka Dokumentacji Geodezyjnej i Kartograficznej. W sprawach wszelkich uzgodnień (a w szczególności dotyczących przebiegu granic) proszę kontaktować się z Kierownikiem Krzysztofem Gruchem tel W sprawach dotyczących mapy numerycznej proszę kontaktować się z Panią Aleksandrą Kaźmierczak lub Moniką Ziółkowską tel W sprawach dotyczących przygotowania materiałów źródłowych w Ośrodku Dokumentacji Geodezyjnej proszę kontaktować się z Panem Romanem Przygockim tel W sprawach dotyczących porządkowania / skanowania zasobu Ośrodka Dokumentacji Geodezyjnej proszę kontaktować się z Panią Katarzyną Kowalką tel Warunki techniczne opracowała mgr inż. Aleksandra Kaźmierczak Grodzisk Wielkopolski, dnia r. Geodeta Powiatowy: Starosta Grodziski: p.o. Geodety Powiatowego STAROSTA /-/ Krzysztof Gruch /-/ Mariusz Zgaiński /podpis i imienna pieczątka/ /podpis i imienna pieczątka/ 20
