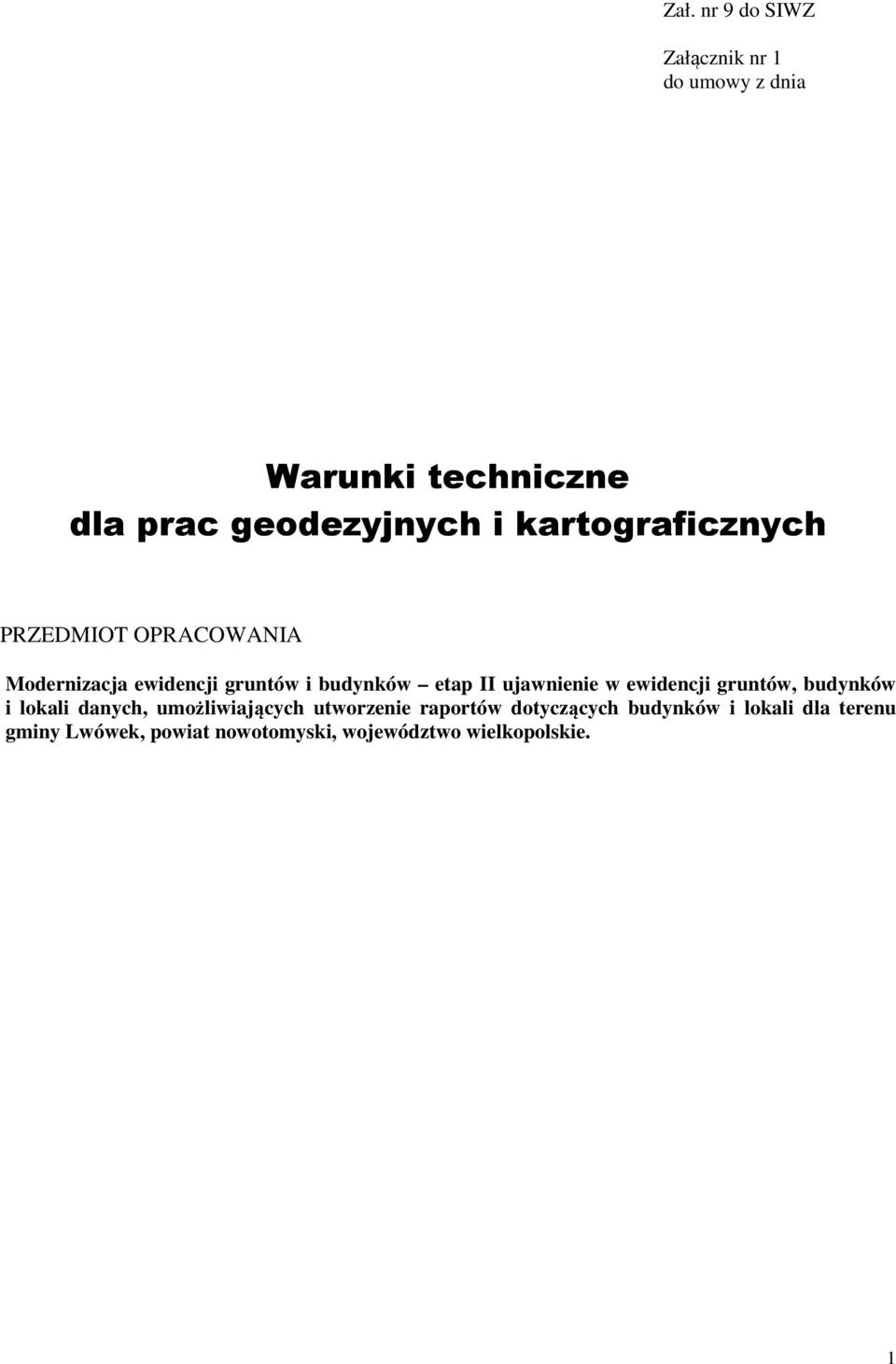

1 Zał. nr 9 do SIWZ Załącznik nr 1 do umowy z dnia Warunki techniczne dla prac geodezyjnych i kartograficznych PRZEDMIOT OPRACOWANIA Modernizacja ewidencji gruntów i budynków etap II ujawnienie w ewidencji gruntów, budynków i lokali danych, umożliwiających utworzenie raportów dotyczących budynków i lokali dla terenu gminy Lwówek, powiat nowotomyski, województwo wielkopolskie. 1

2 W A R U N K I T E C H N I C Z N E wykonania prac geodezyjno-kartograficznych związanych z ujawnieniem w ewidencji gruntów i budynków danych umożliwiających utworzenie raportów dotyczących budynków i lokali dla terenów gminy Lwówek. I. Dane formalno-organizacyjne 1. PRZEDMIOT OPRACOWANIA Ujawnienie w ewidencji gruntów i budynków danych umożliwiających utworzenie raportów dotyczących budynków i lokali. 2. OBSZAR OPRACOWANIA Powiat: Nowotomyski Jednostka ewidencyjna: Lwówek obszar wiejski 3. OBOWIĄZUJĄCE PODSTAWOWE PRZEPISY PRAWNE Podstawowe przepisy prawne: Ustawa z dn r. Prawo geodezyjne i kartograficzne (Dz. U. z 2010r. Nr 193, poz ze zmianami), Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z r. w sprawie ewidencji gruntów i budynków (Dz. U. Nr 38, poz. 454) Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia r. w sprawie zgłaszania prac geodezyjnych i kartograficznych, ewidencjonowania systemów i przechowywania kopii zabezpieczających baz danych, a także ogólnych warunków umów o udostępnianie tych baz (Dz. U. Nr 78, poz. 837), Rozporządzenie Rady Ministrów z dnia r. w sprawie wykazywania w ewidencji gruntów i budynków danych odnoszących się do gruntów, budynków i lokali, znajdujących się na terenach zamkniętych (Dz. U. Nr 84, poz. 911), Ustawa z dnia r. o ochronie danych osobowych (Dz. U. z 2002r. Nr 101, poz. 926 ze zmianami), Rozporządzenie Ministra Administracji i Cyfryzacji z dnia r. w sprawie bazy danych GESUT, bazy danych obiektów topograficznych oraz mapy zasadniczej Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie standardów technicznych wykonywania geodezyjnych pomiarów sytuacyjno-wysokościowych. 2

3 4. PODSTAWOWE DANE O OBIEKCIE Identyfikator jednostki ewidencyjnej Lwówek obszar wiejski: _5 z uwzględnieniem identyfikatora jednostki ewidencyjnej wg Krajowego Rejestru Urzędowego Podziału Terytorialnego Kraju (zwanego dalej TERYT), zgodnie z rozporządzeniem Rady Ministrów z dnia 15 grudnia 1998r. w sprawie szczegółowych zasad prowadzenia, stosowania i udostępniania krajowego rejestru urzędowego podziału terytorialnego kraju oraz związanych z tym obowiązków organów administracji rządowej i jednostek samorządu terytorialnego (Dz.U. z 1998r. Nr 157, poz.1031 ze zmianami). Jednostka ewidencyjna: Lwówek obszar wiejski Numer statystyczny: _5 Powierzchnia jednostki ewidencyjnej: ha Ilość obrębów ewidencyjnych : 17 Obręb Powierzchnia obrębu (ha) 0001 Brody Bródki Chmielinko Grońsko Konin Komorowo Komorowice Krzywy Las Józefowo Linie Lipka Wielka Pakosław Posadowo Władysławowo Wymyślanka Zębowo Zgierzynka 783 Ilość działek ewidencyjnych: 8361 Ilość arkuszy mapy ewidencyjnej: 64 Ilość jednostek rejestrowych: 2495 Ilość budynków (szacunkowa): 4800 Ilość lokali (szacunkowa): 500 Położenie: Gmina Lwówek położona jest przy zachodniej granicy województwa wielkopolskiego (ok. 40 km od Poznania), 20 km na południe od autostrady A-2 przy trasie kolejowej Poznań-Frankfurt n/odrą. 3

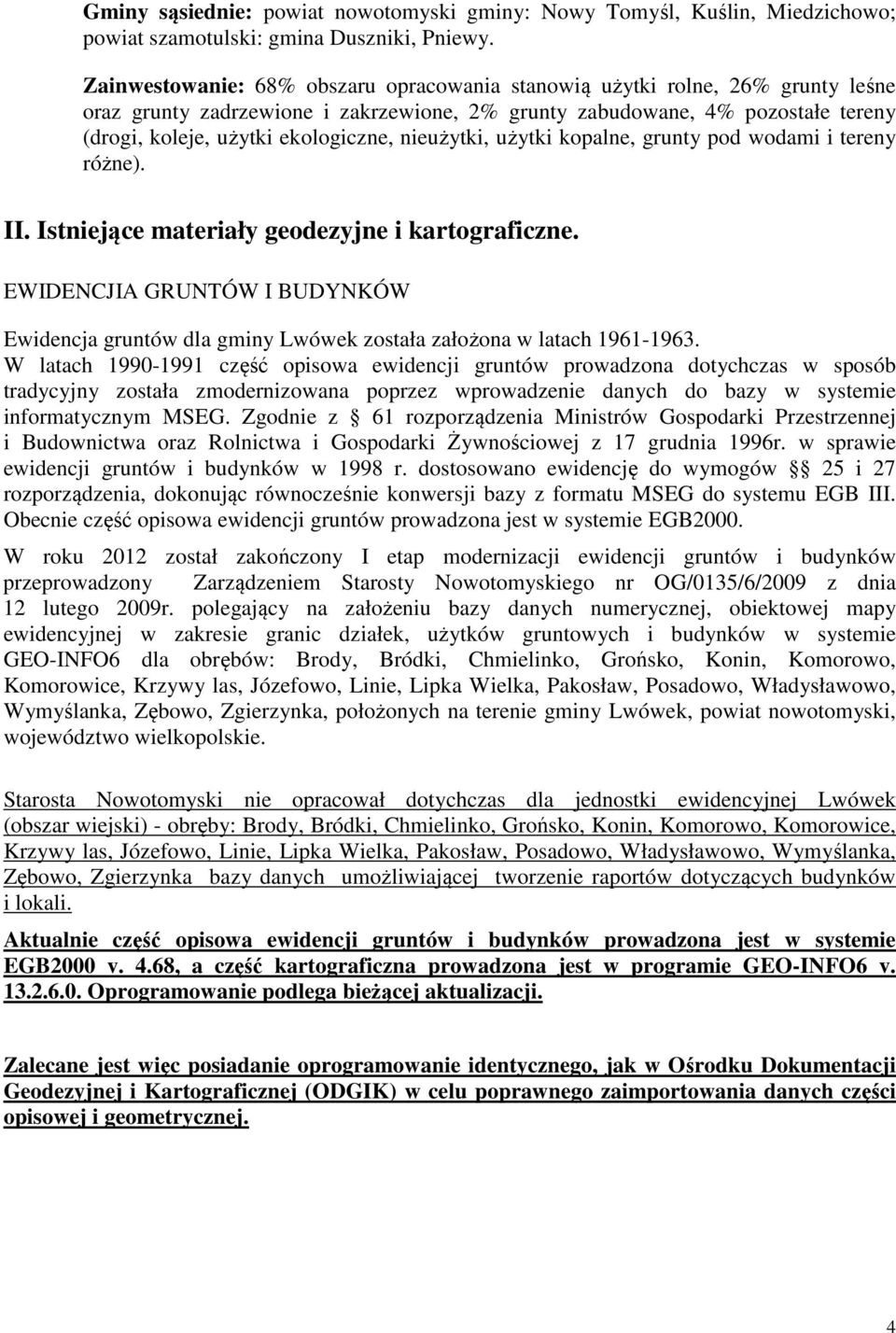

4 Gminy sąsiednie: powiat nowotomyski gminy: Nowy Tomyśl, Kuślin, Miedzichowo; powiat szamotulski: gmina Duszniki, Pniewy. Zainwestowanie: 68% obszaru opracowania stanowią użytki rolne, 26% grunty leśne oraz grunty zadrzewione i zakrzewione, 2% grunty zabudowane, 4% pozostałe tereny (drogi, koleje, użytki ekologiczne, nieużytki, użytki kopalne, grunty pod wodami i tereny różne). II. Istniejące materiały geodezyjne i kartograficzne. EWIDENCJIA GRUNTÓW I BUDYNKÓW Ewidencja gruntów dla gminy Lwówek została założona w latach W latach część opisowa ewidencji gruntów prowadzona dotychczas w sposób tradycyjny została zmodernizowana poprzez wprowadzenie danych do bazy w systemie informatycznym MSEG. Zgodnie z 61 rozporządzenia Ministrów Gospodarki Przestrzennej i Budownictwa oraz Rolnictwa i Gospodarki Żywnościowej z 17 grudnia 1996r. w sprawie ewidencji gruntów i budynków w 1998 r. dostosowano ewidencję do wymogów 25 i 27 rozporządzenia, dokonując równocześnie konwersji bazy z formatu MSEG do systemu EGB III. Obecnie część opisowa ewidencji gruntów prowadzona jest w systemie EGB2000. W roku 2012 został zakończony I etap modernizacji ewidencji gruntów i budynków przeprowadzony Zarządzeniem Starosty Nowotomyskiego nr OG/0135/6/2009 z dnia 12 lutego 2009r. polegający na założeniu bazy danych numerycznej, obiektowej mapy ewidencyjnej w zakresie granic działek, użytków gruntowych i budynków w systemie GEO-INFO6 dla obrębów: Brody, Bródki, Chmielinko, Grońsko, Konin, Komorowo, Komorowice, Krzywy las, Józefowo, Linie, Lipka Wielka, Pakosław, Posadowo, Władysławowo, Wymyślanka, Zębowo, Zgierzynka, położonych na terenie gminy Lwówek, powiat nowotomyski, województwo wielkopolskie. Starosta Nowotomyski nie opracował dotychczas dla jednostki ewidencyjnej Lwówek (obszar wiejski) - obręby: Brody, Bródki, Chmielinko, Grońsko, Konin, Komorowo, Komorowice, Krzywy las, Józefowo, Linie, Lipka Wielka, Pakosław, Posadowo, Władysławowo, Wymyślanka, Zębowo, Zgierzynka bazy danych umożliwiającej tworzenie raportów dotyczących budynków i lokali. Aktualnie część opisowa ewidencji gruntów i budynków prowadzona jest w systemie EGB2000 v. 4.68, a część kartograficzna prowadzona jest w programie GEO-INFO6 v Oprogramowanie podlega bieżącej aktualizacji. Zalecane jest więc posiadanie oprogramowanie identycznego, jak w Ośrodku Dokumentacji Geodezyjnej i Kartograficznej (ODGIK) w celu poprawnego zaimportowania danych części opisowej i geometrycznej. 4

5 Zarówno część opisowa, jak i kartograficzna ewidencji gruntów i budynków, podlegają bieżącej aktualizacji poprzez wprowadzanie zmian na podstawie: prawomocnych orzeczeń sądowych, aktów notarialnych, ostatecznych decyzji administracyjnych, aktów normatywnych, opracowań geodezyjnych i kartograficznych przyjętych do państwowego zasobu geodezyjnego i kartograficznego, zawierających wykazy zmian danych ewidencyjnych, dokumentacji architektoniczno-budowlanej gromadzonej i przechowywanej przez organy administracji publicznej, ewidencji publicznych prowadzonych na podstawie innych przepisów. III. Szczegółowy zakres opracowania. Należy przyjąć za główną zasadę, że opracowanie winno być wykonane zgodnie z założeniami zawartymi w: projekcie modernizacji ewidencji gruntów i budynków dla obiektu jednostka ewidencyjna: Lwówek obszar wiejski, powiat nowotomyski, województwo wielkopolskie, zaopiniowanym przez Wojewódzkiego Inspektora Nadzoru Geodezyjnego i Kartograficznego w Poznaniu. 1. POBRANIE DANYCH Z OŚRODKA DOKUMENTACJI GEODEZYJNEJ I KARTOGRAFICZNEJ (ODGIK) Należy pobrać z Ośrodka Dokumentacji Geodezyjnej i Kartograficznej w Nowym Tomyślu (zwanego dalej Ośrodkiem) materiały z operatów i opracowań geodezyjnych opisanych w pkt. II warunków technicznych, a w szczególności: CD z bazą danych opisowych mapy ewidencyjnej (eksport w formacie *.mdb) CD z bazą danych numerycznej mapy ewidencyjnej (eksport w formacie *.giv) Wykonawca prac, od momentu udzielenia mu zamówienia na przedmiotowe opracowanie, zobowiązany jest do prowadzenia Dziennika Robót, dokumentując w nim wszelkie istotne działania w ramach opracowania, w tym ewentualne dodatkowe ustalenia i uzgodnienia z Zamawiającym. Pobierając materiały z zasobu bazy danych części opisowej i kartograficznej ewidencji gruntów i budynków - Wykonawca winien zadbać o dokonanie wpisu w Dzienniku Robót daty, na jaką Ośrodek sporządził kopie wydawanych baz oryginalnych części opisowej i kartograficznej. Na etapie zgłoszenia należy ustalić także z Ośrodkiem zasadę i stronę organizacyjną udostępniania materiałów wpływających do Ośrodka w trakcie prac, a także, w kontekście powyższego, datę końcową na jaką będą aktualne mapy oraz baza danych objęte niniejszym opracowaniem (ustaleń dokonać poprzez wpis w Dzienniku Robót). Data ta będzie także datą na jaką Wykonawca dokona ostatecznego sprawdzenia spójności bazy części opisowej i części kartograficznej ewidencji (raporty końcowe do operatu). Stąd też Wykonawca zobowiązany jest w tej dacie, powtórnie pobrać aktualną bazę danych. Data końcowa ustalona zostanie nie wcześniej, niż na 30- ty dzień przed przewidywanym zgłoszeniem pracy do odbioru. W trakcie realizacji opracowania Wykonawca zobowiązany jest uwzględnić bieżące zmiany danych części graficznej operatu ewidencji gruntów prowadzonej w systemie GEO-INFO6. Należy uzgodnić z Ośrodkiem Dokumentacji sposób przekazywania dokumentów będących podstawą do wprowadzenia powyższych zmian. Wydawane przez Ośrodek Dokumentacji nośniki z bazami danych winny być opatrzone etykietą, będą one przedmiotem zwrotu do Ośrodka Dokumentacji w operacie technicznym. 5

6 IV. Wykonawca prac wykorzystując dane ewidencyjne zobowiązany jest przestrzegać przepisów ustawy o ochronie danych osobowych. Niezależnie, Ośrodek zobowiązany jest w tej samej dacie sporządzić dodatkową kopię wydanej bazy z części opisowej, jako kopię archiwalną, która pozostanie w Ośrodku. W przypadku wykorzystywania oryginałów map analogowych, Wykonawca na etapie pobierania materiałów ustali z kierownikiem Ośrodka Dokumentacji zasady ich udostępnienia. Zakres przewidywanych prac do wykonania Etap I przeprowadzenie wywiadu terenowego mającego na celu ustalenie rozbieżności pomiędzy mapą ewidencyjną a stanem w terenie w zakresie istniejących budynków dla obszaru całej jednostki ewidencyjnej oraz ujawnienie w ewidencji gruntów i budynków danych umożliwiających utworzenie raportów dot. budynków i lokali dla obrębów: Brody, Bródki, Chmielinko, Grońsko, Konin. Etap II ujawnienie w ewidencji gruntów budynków danych umożliwiających utworzenie raportów dot. budynków i lokali dla pozostałych obrębów: Komorowo, Komorowice, Krzywy Las, Józefowo, Linie, Lipka Wielka, Pakosław, Posadowo, Władysławowo, Wymyślanka, Zębowo, Zgierzynka oraz całość czynności formalno-prawnych. W ramach prac nad etapem I należy dostarczyć Zamawiającemu: kopię map ewidencyjnych z przeprowadzonego wywiadu terenowego dla obszaru całej jednostki ewidencyjnej (w dwóch wykonaniach) wykaz rozbieżności pomiędzy istniejącą mapą numeryczną, a stanem faktycznym dla obszaru całej jednostki ewidencyjnej wg. załącznika nr 1 (w dwóch wykonaniach) kompletne operaty techniczne dla obrębów: Brody, Bródki, Chmielinko, Grońsko, Konin. z zawartością wg. przykładu z pkt.v W ramach prac nad etapem II należy dostarczyć Zamawiającemu: operaty techniczne dla obrębów: Komorowo, Komorowice, Krzywy Las, Józefowo, Linie, Lipka Wielka, Pakosław, Posadowo, Władysławowo, Wymyślanka, Zębowo, Zgierzynka z zawartością wg. przykładu z pkt. V oraz całość czynności formalno-prawnych. Zamawiający nie dopuszcza możliwości, aby wykonawca dokonywał uzupełnienia lub modyfikacji danych w operatach z etapu I niniejszego opracowania w trakcie prac realizowanych w etapie II. Istniejący stan ewidencji gruntów oraz brak ewidencji budynków i lokali kwalifikuje ją do przeprowadzenia kompleksowej modernizacji w myśl przepisów rozporządzenia Ministra Rozwoju Regionalnego i Budownictwa z dnia 29 marca 2001r. w sprawie ewidencji gruntów i budynków (Dz. U. Nr 38, poz. 454). Dane ewidencyjne dotyczące budynków, wymienione w 63 i 64 rozporządzenia oraz dane ewidencyjne dotyczące lokali wymienione w 70 rozporządzenia wprowadzone zostaną do bazy na podstawie istniejących dokumentów wyszczególnionych w 46 rozporządzenia oraz informacji uzyskanych z wywiadu w terenie. 6

7 Na podstawie informatycznych baz danych ewidencyjnych utworzone zostaną dla opracowywanego obiektu podstawowe raporty obrazujące dane ewidencyjne, zgodnie z 22 rozporządzenia : rejestr budynków, rejestr lokali, kartoteka budynków, kartoteka lokali Wszystkie prace związane z modernizacją ewidencji gruntów i budynków, w tym z założeniem ewidencji budynków i lokali, wykonawca pracy zobowiązany jest wykonać zgodnie z obowiązującymi przepisami prawa i warunkami technicznymi opracowanymi przez zleceniodawcę. W ramach prac nad całością zlecenia należy dokonać porównania mapy z terenem, a wyniki przedstawić na mapie przeglądowej, ustalić funkcje wszystkich budynków, ilość kondygnacji oraz numery porządkowe (ostateczną numerację porządkową budynków uzgodnić z Urzędem Miasta i Gminy w Lwówku). Aktualną numerację porządkową nieruchomości należy potwierdzić wpisem przez pracownika Urzędu Miasta i Gminy w Lwówku na wyplotowanych przez Wykonawcę mapach, stanowiących integralną część operatu. Należy opracować dla wszystkich budynków i lokali arkusze danych ewidencyjnych budynku i lokali wg. wzorów nr 2 i 3 do niniejszych wytycznych. Arkusze należy wypełnić w sposób zgodny z podanymi oznaczeniami. W trakcie wypełniania arkuszy należy uzyskać informację bezpośrednio od właścicieli lub użytkowników nieruchomości oraz w wyniku bezpośrednich oględzin budynku lub lokalu. W przypadku nie zakończonej budowy brak zgłoszenia budynku do użytku, należy wpisać adnotację w uwagach, a na mapie wywiadu dopisać:,,w budowie. Różnice kondygnacji zaznaczyć na mapie ciągłą linią cienką 0,18. W przypadku występowania w danym budynku większej liczby lokali niż jedna sztuka, należy na odwrocie arkuszy danych ewidencyjnych lokalu naszkicować usytuowanie lokali w danym budynku. W przypadku występowania w jednym budynku pomieszczeń o różnych funkcjach użytkowych, funkcję budynku należy określić przyjmując przeważającą powierzchnię. W odniesieniu do lokali stanowiących odrębną nieruchomość należy przeprowadzić badanie księgi wieczystej. Kartoteki danych ewidencyjnych i opisowych budynków należy uporządkować według ulic (alfabetycznie) i numerów porządkowych nieruchomości. Kartoteki danych ewidencyjnych lokali należy przyporządkować do odpowiednich kartotek budynków. Dane z arkuszy danych ewidencyjnych budynków i lokali Wykonawca wprowadzi do systemu EGB2000, realizującego komputerową obsługę danych ewidencji gruntów i budynków w formie eksportu danych. 7

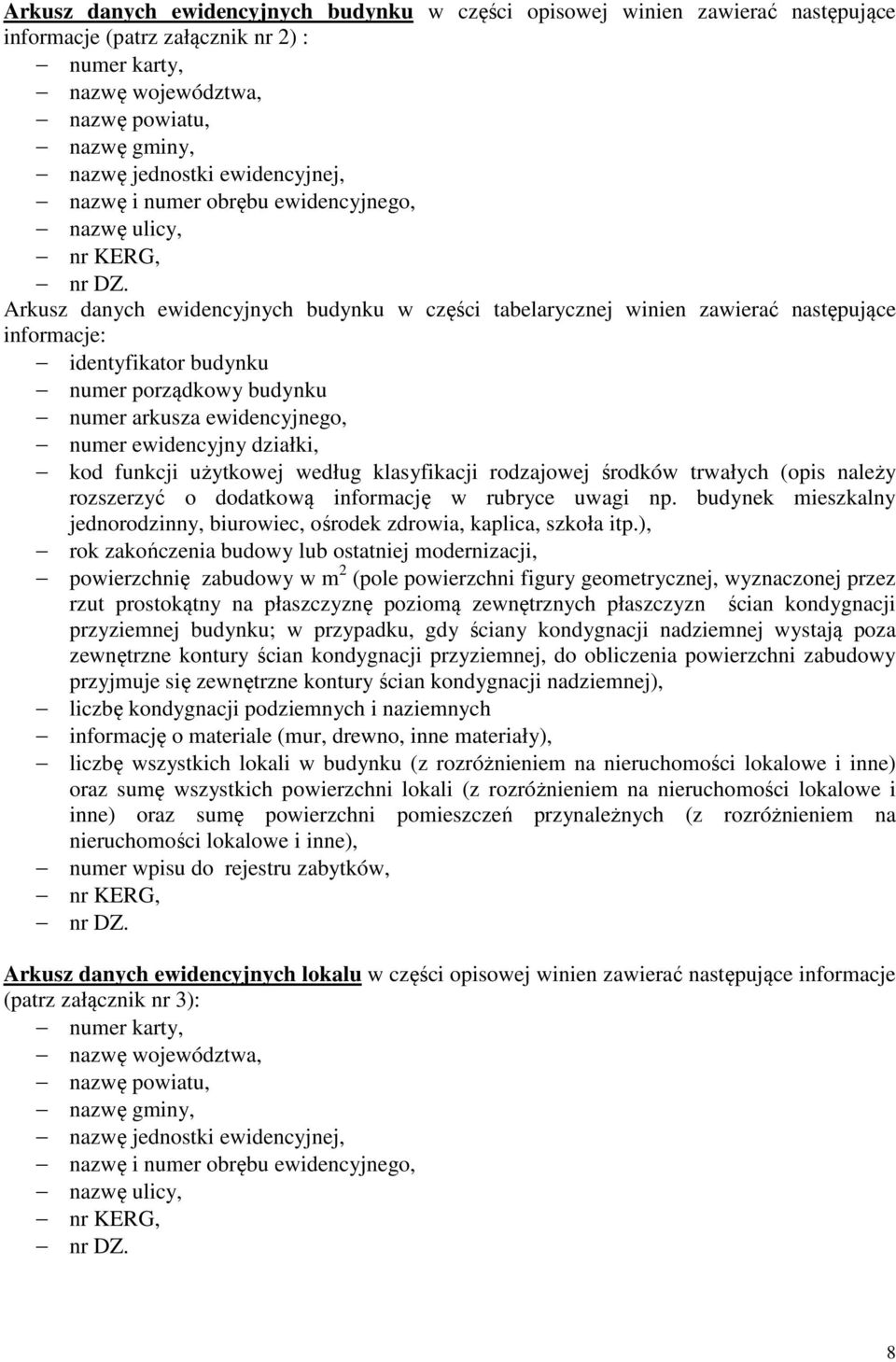

8 Arkusz danych ewidencyjnych budynku w części opisowej winien zawierać następujące informacje (patrz załącznik nr 2) : numer karty, nazwę województwa, nazwę powiatu, nazwę gminy, nazwę jednostki ewidencyjnej, nazwę i numer obrębu ewidencyjnego, nazwę ulicy, nr KERG, nr DZ. Arkusz danych ewidencyjnych budynku w części tabelarycznej winien zawierać następujące informacje: identyfikator budynku numer porządkowy budynku numer arkusza ewidencyjnego, numer ewidencyjny działki, kod funkcji użytkowej według klasyfikacji rodzajowej środków trwałych (opis należy rozszerzyć o dodatkową informację w rubryce uwagi np. budynek mieszkalny jednorodzinny, biurowiec, ośrodek zdrowia, kaplica, szkoła itp.), rok zakończenia budowy lub ostatniej modernizacji, powierzchnię zabudowy w m 2 (pole powierzchni figury geometrycznej, wyznaczonej przez rzut prostokątny na płaszczyznę poziomą zewnętrznych płaszczyzn ścian kondygnacji przyziemnej budynku; w przypadku, gdy ściany kondygnacji nadziemnej wystają poza zewnętrzne kontury ścian kondygnacji przyziemnej, do obliczenia powierzchni zabudowy przyjmuje się zewnętrzne kontury ścian kondygnacji nadziemnej), liczbę kondygnacji podziemnych i naziemnych informację o materiale (mur, drewno, inne materiały), liczbę wszystkich lokali w budynku (z rozróżnieniem na nieruchomości lokalowe i inne) oraz sumę wszystkich powierzchni lokali (z rozróżnieniem na nieruchomości lokalowe i inne) oraz sumę powierzchni pomieszczeń przynależnych (z rozróżnieniem na nieruchomości lokalowe i inne), numer wpisu do rejestru zabytków, nr KERG, nr DZ. Arkusz danych ewidencyjnych lokalu w części opisowej winien zawierać następujące informacje (patrz załącznik nr 3): numer karty, nazwę województwa, nazwę powiatu, nazwę gminy, nazwę jednostki ewidencyjnej, nazwę i numer obrębu ewidencyjnego, nazwę ulicy, nr KERG, nr DZ. 8

9 Arkusz danych ewidencyjnych lokalu w części tabelarycznej winien zawierać następujące informacje: numer porządkowy budynku identyfikator budynku numer lokalu, wyróżnik LN/LI (lokale stanowiące odrębne nieruchomości/ lokale inne), funkcję użytkową lokalu (mieszkalne, niemieszkalne), liczbę izb w lokalu powierzchnię użytkową lokalu, liczbę, rodzaj i powierzchnię pomieszczeń przynależnych, numer księgi wieczystej identyfikator jednostki rejestrowej lokalu, nr KERG, nr DZ. Przed zgłoszeniem gotowości do odbioru Wykonawca jest zobowiązany do przeprowadzenia własnym staraniem i na swój koszt kontroli bazy danych systemu EGB2000 w wykonanym opracowaniu. Kontrola winna być przeprowadzona przez jednostkę świadczącą dla Starostwa Powiatowego w Nowym Tomyślu usługi z zakresu nadzoru nad eksploatacją oraz serwisu oprogramowania: EGB2000. Raport z kontroli należy dołączyć do operatu. Obecnie usługi te wykonuje firma Intergraph Polska Sp. z o.o. z siedzibą w Warszawie ul. Domaniewska 52. W przypadku zmiany podmiotu wykonującego wymienione wyżej usługi dla tut. Starostwa, Wykonawca zostanie poinformowany o tym fakcie przez Zamawiającego. Usterki i błędy ujawnione w wyniku przeprowadzenia kontroli Wykonawca winien usunąć niezwłoczne, nie później jednak niż przed zgłoszeniem gotowości do ostatecznego odbioru. Z przeprowadzonej ostatecznej kontroli spójności bazy danych systemu EGB2000 Wykonawca winien przedstawić Zamawiającemu podpisany przez kontrolującą jednostkę protokół. Przed zgłoszeniem gotowości do odbioru należy przedstawić operaty do kontroli (przynajmniej 7 dni przed zgłoszeniem). Po dokonaniu kontroli Ośrodek ustali termin wyłożenia projektu. Istniejąca baza części opisowej ewidencji gruntów zostanie poddana sprawdzeniu pod względem jej zgodności z wymogami rozporządzenia. Dane identyfikacyjne osób prawnych i jednostek organizacyjnych nieposiadających osobowości prawnej zostaną uaktualnione co do poprawności nazwy, przyporządkowane im zostaną odpowiednie formy władania oraz uzupełnione zostaną numery identyfikacyjne REGON. Stan prawny nieruchomości ustalony zostanie na podstawie badania działów I i II ksiąg wieczystych lub zbiorów dokumentów, albo w oparciu o dokumenty pozyskane w czasie bezpośredniego wywiadu w terenie z właścicielami (władającymi) nieruchomości. Danymi ewidencyjnymi dotyczącymi działki ewidencyjnej jest m.in. oznaczenie księgi wieczystej, a w przypadku gdy księga wieczysta nie jest założona - oznaczenie dokumentów określających własność. Szczegóły przedmiotowego opracowania należy uzgodnić z Ośrodkiem Dokumentacji Geodezyjnej i Kartograficznej w Nowym Tomyślu. 9

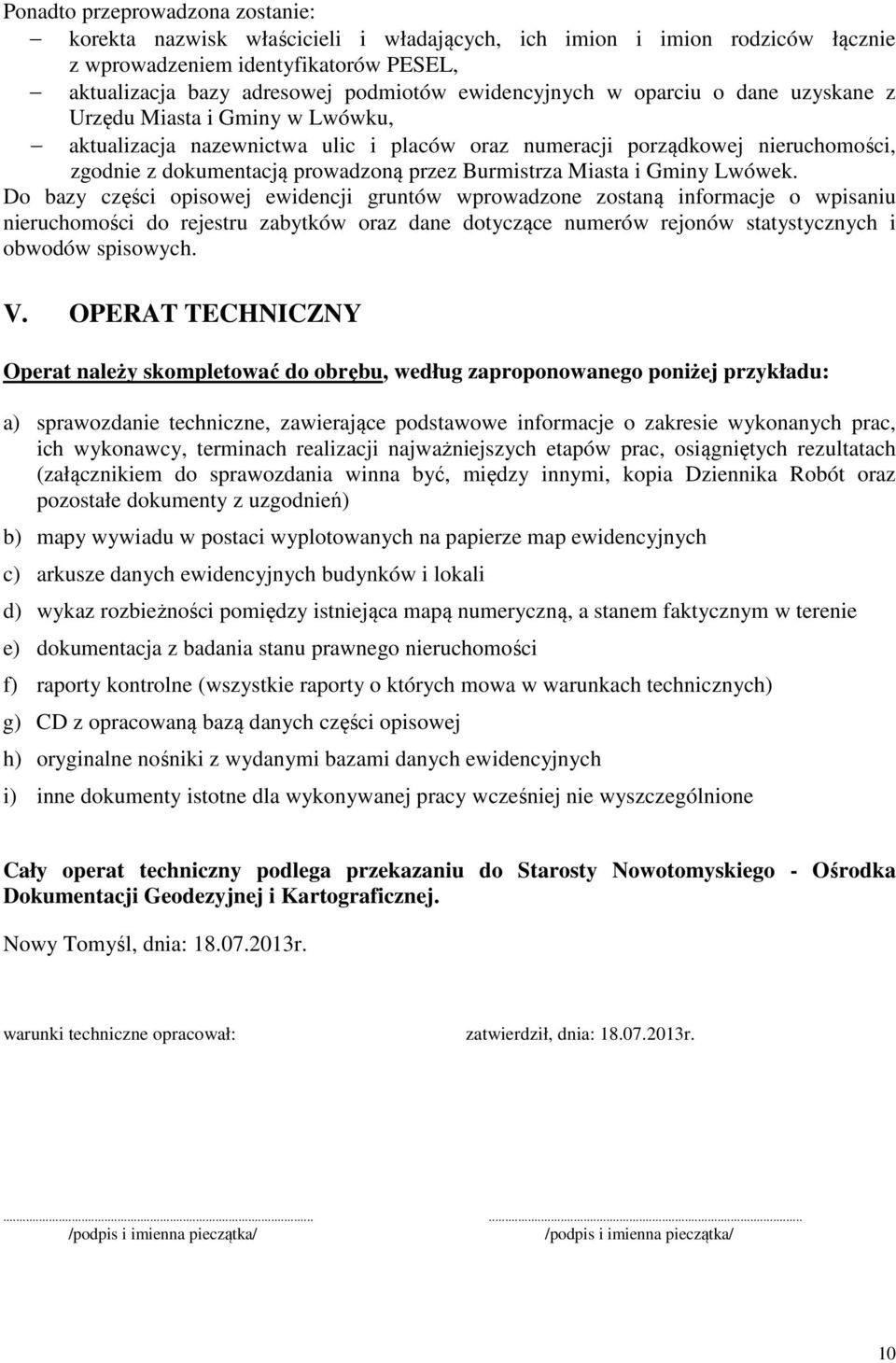

10 Ponadto przeprowadzona zostanie: korekta nazwisk właścicieli i władających, ich imion i imion rodziców łącznie z wprowadzeniem identyfikatorów PESEL, aktualizacja bazy adresowej podmiotów ewidencyjnych w oparciu o dane uzyskane z Urzędu Miasta i Gminy w Lwówku, aktualizacja nazewnictwa ulic i placów oraz numeracji porządkowej nieruchomości, zgodnie z dokumentacją prowadzoną przez Burmistrza Miasta i Gminy Lwówek. Do bazy części opisowej ewidencji gruntów wprowadzone zostaną informacje o wpisaniu nieruchomości do rejestru zabytków oraz dane dotyczące numerów rejonów statystycznych i obwodów spisowych. V. OPERAT TECHNICZNY Operat należy skompletować do obrębu, według zaproponowanego poniżej przykładu: a) sprawozdanie techniczne, zawierające podstawowe informacje o zakresie wykonanych prac, ich wykonawcy, terminach realizacji najważniejszych etapów prac, osiągniętych rezultatach (załącznikiem do sprawozdania winna być, między innymi, kopia Dziennika Robót oraz pozostałe dokumenty z uzgodnień) b) mapy wywiadu w postaci wyplotowanych na papierze map ewidencyjnych c) arkusze danych ewidencyjnych budynków i lokali d) wykaz rozbieżności pomiędzy istniejąca mapą numeryczną, a stanem faktycznym w terenie e) dokumentacja z badania stanu prawnego nieruchomości f) raporty kontrolne (wszystkie raporty o których mowa w warunkach technicznych) g) CD z opracowaną bazą danych części opisowej h) oryginalne nośniki z wydanymi bazami danych ewidencyjnych i) inne dokumenty istotne dla wykonywanej pracy wcześniej nie wyszczególnione Cały operat techniczny podlega przekazaniu do Starosty Nowotomyskiego - Ośrodka Dokumentacji Geodezyjnej i Kartograficznej. Nowy Tomyśl, dnia: r. warunki techniczne opracował: zatwierdził, dnia: r /podpis i imienna pieczątka/ /podpis i imienna pieczątka/ 10

11 Załącznik 1 Wykaz rozbieżności pomiędzy istniejącą numeryczną mapą ewidencyjną, a stanem faktycznym w terenie: OBRĘB:. Nr KERG Nr DZ Lp Numer Działki Funkcja budynku Uwagi Data sporządzenia: Sporządził(a) :...,... (imię i nazwisko ) ( podpis ) 11

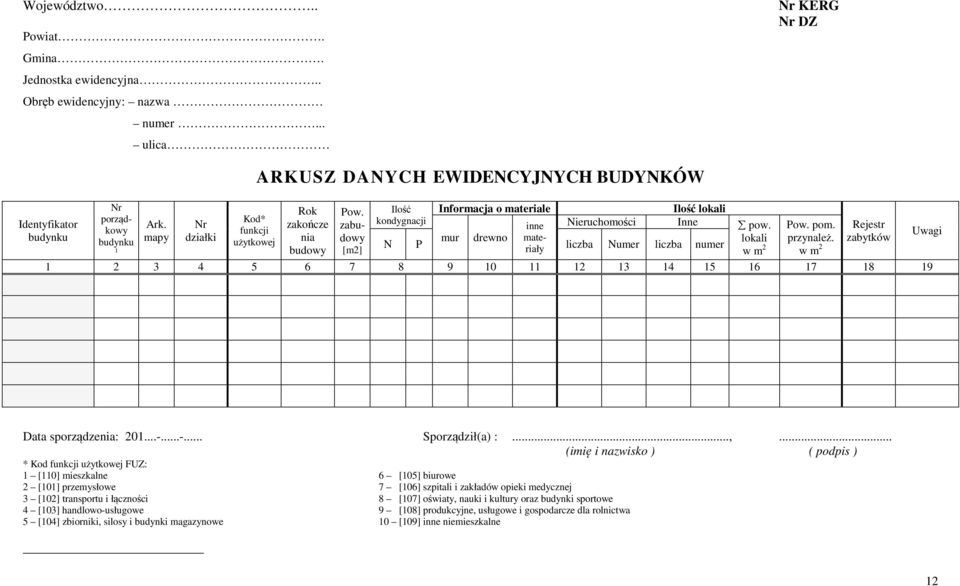

12 Województwo.. Nr KERG Nr DZ Powiat. Gmina. Jednostka ewidencyjna.. Obręb ewidencyjny: nazwa numer... ulica ARKUSZ DANYCH EWIDENCYJNYCH BUDYNKÓW Nr Rok Pow. Ilość Informacja o materiale Ilość lokali porządkowy funkcji Kod* Identyfikator Ark. Nr zakończe zabudowy mur drewno mate- lokali przynależ. zabytków kondygnacji inne Nieruchomości Inne pow. Pow. pom. Rejestr Uwagi budynku budynku mapy działki użytkowej nia N P 1 budowy [m2] riały liczba Numer liczba numer w m 2 w m Data sporządzenia: Sporządził(a) :...,... (imię i nazwisko ) ( podpis ) * Kod funkcji użytkowej FUZ: 1 [110] mieszkalne 6 [105] biurowe 2 [101] przemysłowe 7 [106] szpitali i zakładów opieki medycznej 3 [102] transportu i łączności 8 [107] oświaty, nauki i kultury oraz budynki sportowe 4 [103] handlowo-usługowe 9 [108] produkcyjne, usługowe i gospodarcze dla rolnictwa 5 [104] zbiorniki, silosy i budynki magazynowe 10 [109] inne niemieszkalne 12

13 Województwo.. Nr KERG Nr DZ Powiat. Gmina. Jednostka ewidencyjna.. Obręb ewidencyjny: nazwa numer... ulica ARKUSZ DANYCH EWIDENCYJNYCH LOKALI Nr porządkowy budynku Identyfikator budynku Nr lokalu Wyróżn. LN/LI Funkcja lokalu Liczba izb w lokalu Lokale stanowiące odrębne nieruchomości = LN Lokale inne = LI Powierzchnia użytkowa lokalu ( m 2 ) Liczba Rodzaj Powierzchnia ( m 2 ) pomieszczeń przynależnych K W Identyfikator jedn. rej. lokali Uwagi Data sporządzenia: Sporządził(a) :...,... (imię i nazwisko ) ( podpis ) 13
