1 RYSUNEK TECHNICZNY BUDOWLANY RYSUNEK URBANISTYCZNY

2 MOJE DANE dr inż. Sebastian Olesiak Katedra Geomechaniki, Budownictwa i Geotechniki Pokój 309, pawilon A-1 (poddasze) olesiak@agh.edu.pl WWW

3 LITERATURA DO PRZEDMIOTU 1. Miśniakiewicz E., Skowroński W.: Rysunek techniczny budowlany. Arkady, Warszawa Mazur J., Tofiluk A.: Rysunek budowlany. WSiP, Warszawa Januszewski B. i inni: Rysunek techniczny w projektowaniu sieci i instalacji sanitarnych. Oficyna Wydawnicza Politechniki Rzeszowskiej, Rzeszów Bieniasz J., Januszewski B., Piekarski M.: Rysunek techniczny w budownictwie. Redakcja Wydawnictw Uczelnianych Politechniki Rzeszowskiej, Rzeszów Wojciechowski L.: Rysunek budowlany. WSiP, Warszawa Wojciechowski L.: Zawodowy rysunek budowlany. WSiP, Warszawa Ochoński S.: Rysunek techniczny budowlany. Politechnika Częstochowska, Częstochowa Samujłło H., Samujłło J.: Rysunek techniczny i odręczny w budownictwie. Arkady, Warszawa 1987.

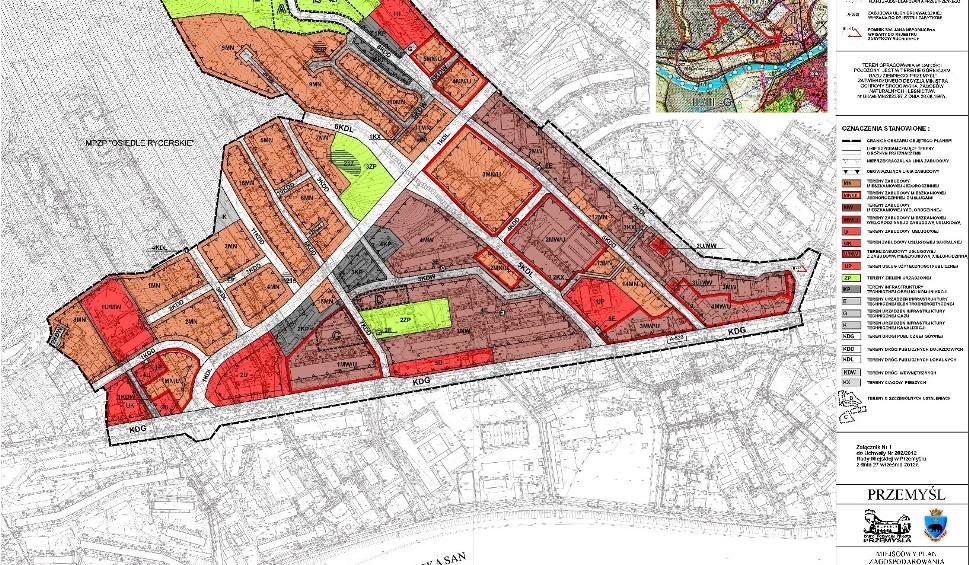

4 SZCZEGÓŁOWE PLANY MIEJSCOWE Szczegółowe plany miejscowe (miejscowe plany zagospodarowania przestrzennego) sporządzane są na podstawie geodezyjnego planu sytuacyjno-wysokościowego wydzielonej części jednostki osadniczej (np. dzielnica). Określają, warunki zagospodarowania i zabudowy terenu, a także rozmieszczenie inwestycji celu publicznego (tj. drogi, linie kolejowe, infrastruktura techniczna, zieleń i woda, obiekty kultury i władzy, itd.). Składają się z części tekstowej i graficznej. W części graficznej stosuje się oznaczenia literowe i kolory. Stosowane skale: 1:5000, 1:2000, 1:1000 i 1:500.

5 SZCZEGÓŁOWE PLANY MIEJSCOWE Na szczegółowych planach miejscowych wydziela się następujące główne jednostki zagospodarowania terenu: - tereny zabudowy mieszkaniowej jednorodzinnej (MN, jasnobrązowy), - tereny zabudowy mieszkaniowej wielorodzinnej (MW, ciemnobrązowy), - tereny zabudowy usługowej (U, czerwony), - tereny usług sportu i rekreacji (US, kreskowanie zielono-czerwone), - tereny rozmieszczenia obiektów handlowych o powierzchni sprzedaży powyżej 2000 m 2 (UC, kreskowanie czerwono-ciemnoszare), - tereny rolnicze (R, żółty), - tereny obsługi produkcji w gospodarstwach rolnych, hodowlanych, ogrodniczych oraz gospodarstwach leśnych i rybackich (RU, kreskowanie żółto-czerwone), - tereny zabudowy zagrodowej w gospodarstwach rolnych, hodowlanych i ogrodniczych (RM, kreskowanie żółto-jasnobrązowe), - tereny obiektów produkcyjnych, składów i magazynów (P, fioletowy), - obszary i tereny górnicze (PG, fioletowy),

6 SZCZEGÓŁOWE PLANY MIEJSCOWE Na szczegółowych planach miejscowych wydziela się następujące główne jednostki zagospodarowania terenu: - tereny zieleni objęte formami ochrony przyrody zgodnie z przepisami o ochronie przyrody (ZN, ciemnozielony), - lasy (ZL, ciemnozielony), - tereny zieleni urządzonej parki, ogrody, zieleń towarzysząca obiektom budowlanym, zieleńce, arboreta, alpinaria, grodziska, kurhany, zabytkowe fortyfikacje (ZP, zielony), - tereny ogrodów działkowych (ZD, zielony), - cmentarze (ZC, zielony), - obszary zagrożone powodzią (ZZ, kreskowanie jasnozielone na tle w kolorze odpowiednim do przeznaczenia), - tereny wód powierzchniowych morskich (WM, jasnoniebieski), - tereny wód powierzchniowych śródlądowych rzeki, jeziora, stawy, strumienie, kanały (WS, jasnoniebieski),

7 SZCZEGÓŁOWE PLANY MIEJSCOWE Na szczegółowych planach miejscowych wydziela się następujące główne jednostki zagospodarowania terenu: - tereny dróg publicznych (KD, biały), - tereny dróg wewnętrznych (KWD, jasnoszary), - tereny komunikacji wodnej, szlaki wodne (KW, ciemnoniebieski), - tereny infrastruktury technicznej: elektroenergetyka, gazownictwo, wodociągi, kanalizacja, telekomunikacja, gospodarka odpadami, ciepłownictwo (odpowiednio: E, G, W, K, T, O, C, ciemnoszary).

8 PROJEKT ZAGOSPODAROWANIA DZIAŁKI LUB TERENU Co powinien zawierać projekt zagospodarowania działki lub terenu (część graficzna, skala 1:500): - granice działki, usytuowanie, obrys i układ istniejących oraz projektowanych obiektów budowlanych z oznaczeniem wejść i wyjazdów, liczby kondygnacji oraz charakterystycznych rzędnych, wymiarów i wzajemnych odległości obiektów projektowanych w nawiązaniu do istniejącej zabudowy i granic działki, - ukształtowanie terenu, - ukształtowanie zieleni, - rozmieszczenie istniejącego uzbrojenia terenu, - proponowane podłączenia do istniejącej sieci, - proponowaną lokalizację studni i osadników, - układ linii lub przewodów elektrycznych i telekomunikacyjnych i związanych z nimi urządzeń, - orientację położenia działki w stosunku do działek sąsiednich i stron świata, - ewentualnie rezerwę terenu wynikającą z przewidywanej rozbudowy.

9 PROJEKT ZAGOSPODAROWANIA DZIAŁKI LUB TERENU

10 Obiekty budowlane

11 Obiekty budowlane

12 Obiekty budowlane

13 Obiekty budowlane

14 Obiekty budowlane

15 Obiekty budowlane

16 Oznaczenia graficzne granic i linii regulacyjnych

17 Oznaczenia graficzne granic i linii regulacyjnych

18 Oznaczenia graficzne granic i linii regulacyjnych

19 Oznaczenia graficzne granic i linii regulacyjnych

20 Oznaczenia graficzne granic i linii regulacyjnych

21 Oznaczenia graficzne urządzeń komunikacyjnych

22 Oznaczenia graficzne urządzeń komunikacyjnych

23 Oznaczenia graficzne urządzeń komunikacyjnych

24 Wymiarowanie

25 Wymiarowanie

26 Oznaczenia graficzne ukształtowania terenu

27 Oznaczenia graficzne sieci, związanych z nimi urządzeń i przyłączy

28 Oznaczenia graficzne sieci, związanych z nimi urządzeń i przyłączy

29 Oznaczenia graficzne sieci, związanych z nimi urządzeń i przyłączy

30 Oznaczenia graficzne sieci, związanych z nimi urządzeń i przyłączy

31 Oznaczenia graficzne sieci, związanych z nimi urządzeń i przyłączy

32 Oznaczenia graficzne zieleni i urządzeń terenowych

33 Oznaczenia graficzne zieleni i urządzeń terenowych

34 Oznaczenia graficzne zieleni i urządzeń terenowych

35 Oznaczenia graficzne zieleni i urządzeń terenowych

36 Oznaczenia graficzne zieleni i urządzeń terenowych

37 Oznaczenia graficzne zieleni i urządzeń terenowych

38 Oznaczenia graficzne zieleni i urządzeń terenowych
