1 To idzie w górę!

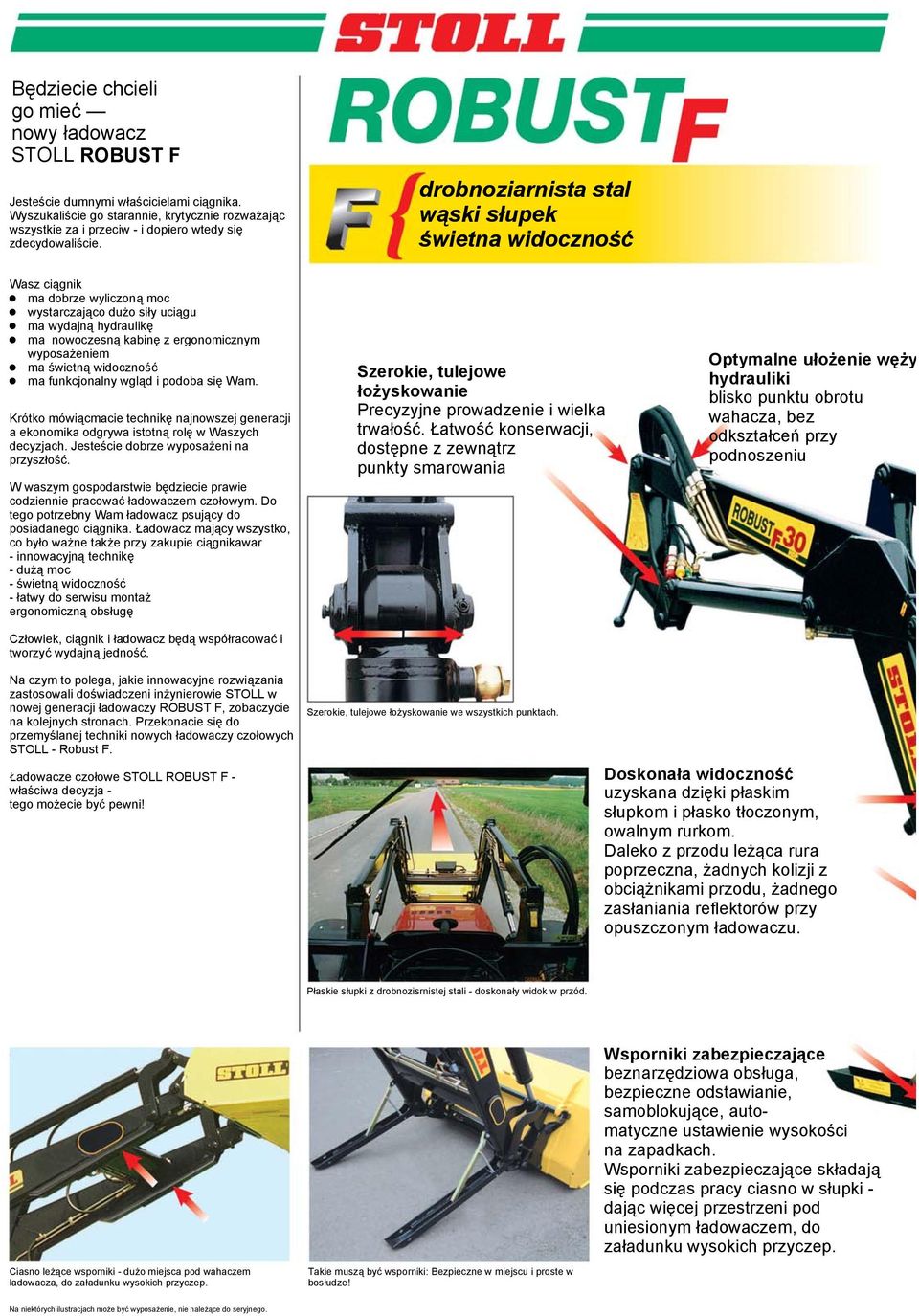

2 Będziecie chcieli go mieć nowy ładowacz STOLL ROBUST F Jesteście dumnymi właścicielami ciągnika. Wyszukaliście go starannie, krytycznie rozważając wszystkie za i przeciw - i dopiero wtedy się zdecydowaliście. drobnoziarnista stal wąski słupek świetna widoczność Wasz ciągnik ma dobrze wyliczoną moc wystarczająco dużo siły uciągu ma wydajną hydraulikę ma nowoczesną kabinę z ergonomicznym wyposażeniem ma świetną widoczność ma funkcjonalny wgląd i podoba się Wam. Krótko mówiącmacie technikę najnowszej generacji a ekonomika odgrywa istotną rolę w Waszych decyzjach. Jesteście dobrze wyposażeni na przyszłość. W waszym gospodarstwie będziecie prawie codziennie pracować ładowaczem czołowym. Do tego potrzebny Wam ładowacz psujący do posiadanego ciągnika. Ładowacz mający wszystko, co było ważne także przy zakupie ciągnikawar - innowacyjną technikę - dużą moc - świetną widoczność - łatwy do serwisu montaż ergonomiczną obsługę Człowiek, ciągnik i ładowacz będą współracować i tworzyć wydajną jedność. Szerokie, tulejowe łożyskowanie Precyzyjne prowadzenie i wielka trwałość. Łatwość konserwacji, dostępne z zewnątrz punkty smarowania Optymalne ułożenie węży hydrauliki blisko punktu obrotu wahacza, bez odkształceń przy podnoszeniu Na czym to polega, jakie innowacyjne rozwiązania zastosowali doświadczeni inżynierowie STOLL w nowej generacji ładowaczy ROBUST F, zobaczycie na kolejnych stronach. Przekonacie się do przemyślanej techniki nowych ładowaczy czołowych STOLL - Robust F. Ładowacze czołowe STOLL ROBUST F - właściwa decyzja - tego możecie być pewni! Szerokie, tulejowe łożyskowanie we wszystkich punktach. Doskonała widoczność uzyskana dzięki płaskim słupkom i płasko tłoczonym, owalnym rurkom. Daleko z przodu leżąca rura poprzeczna, żadnych kolizji z obciążnikami przodu, żadnego zasłaniania reflektorów przy opuszczonym ładowaczu. Płaskie słupki z drobnozisrnistej stali - doskonały widok w przód. Ciasno leżące wsporniki - dużo miejsca pod wahaczem ładowacza, do załadunku wysokich przyczep. Takie muszą być wsporniki: Bezpieczne w miejscu i proste w bosłudze! Wsporniki zabezpieczające beznarzędziowa obsługa, bezpieczne odstawianie, samoblokujące, automatyczne ustawienie wysokości na zapadkach. Wsporniki zabezpieczające składają się podczas pracy ciasno w słupki - dając więcej przestrzeni pod uniesionym ładowaczem, do załadunku wysokich przyczep.

3 Nowa generacja ładowaczy ROBUST F Dużo siły, mniejsza masa własna, dzięki drobnoziarnistej stali Płaski profil słupków - lepsza widoczność Wysokie wartości unoszenia i zrywania Optymalne kąty nabierania i wysypu Wysokość unoszenia do 4,64 m Optymalne ułożenie węży hydraulicznych, blisku punktu obrotu wahacza. Stabilny, umieszczony w kątach widzenia wskaźnik Węże ułożone blisko wahaczy to lepsza widoczność do przodu. Słupki wahaczy i poprzeczki z drobnoziarnistej stali. To oszczędza masę. Przełożona porzeczka, obustronnie spawana od wewnątrz i z zewnątrzodporność wahaczy ładowacza na deformacje. Płaskie słupki, przełożona poprzeczka z drobnoziarnistej stali, to wyższa trwałość i lepsza widoczność do przodu Ryglowanie narzędzi: ryglowanie automatyczne, kontrola z fotela kierowcy. Bezpieczne odryglowanie od zewnątrz. Automatyczne ryglowanie narzędzi - odryglowanie obsługiwane z zewnątrz - to bezpieczeństwo w pracy Optymalne kąty nabierania i wysypu. Wysokie wydajności załadunku gdyż szuflą, dzięki praktycznymkątom nachylania zawsze można manewrować gdyż materiały kleiste szybko i łatwo zsuwają się z szufli. Test ładowaczy z top-agrar Zażądajcie od nas neutralnego testu ładowaczy z top-agrar. Wyniki, oceńce sami.

4 Ładowacze ROBUST F z hydraulicznym prowadzeniem równoległym oferują użytkownikowi najwyższy komfort obsługi i doskonale nadają się do uniwersalnego stosowania w gospodarstwach rolnych. Naciskiem palca decydujecie, czy precyzyjnie ładujecie palety albo zrywacie szuflą ciężkie materiały - naturalnie przy chwilowo wyłączanym prowadzeniu równoległym - gdyż tylko wtedy szufla będzie naprawdę pełna. ROBUST F z hydraulicznym prowadzeniem równoległym Zalety ładowaczy HDP: Prowadzenie równoległe wyłącza się naciskiem palca! Przy unoszeniu ładowacza z wyłączonym prowadzeniem równoległym, ładuneg zsuwa się do szufli - narzędzie nabiera! Nic z niego nie wypada. Przy ładowaczach prowadzonych mechanicznie "efekt czerpania" nie występuje. Pełna szyla z wyłączonym prowadzeniem równoległym Szybkie opróżnianie QUICK-OUT Obok opróżniania z normalną prędkością można przy ładowaczach HDP, naciskiem palca uruchomić przyspieszony wyładunek seryjnie montowanym zaworem szybkiego ruchu. Funkcję tę można dołączać, oszczędza czas i zwiększa wydajność przeładunku, szczególnie przy materiałach kleistych, o wiele bardziej, niż wielokrotne potrząsanie szuflą. Szybkie opróżnianie z włączonym zaworem szybkiego ruchu Zaparowana szyba przednia - po prostu otworzyć - prawie zawsze możliwe w ładowaczach bez drążków prowadzenia równoległego Otwieranie przedniej szyby - dla lepszej widoczności. Przy jeżdżaniu do obory przednia szyba ciągnika może szybko zaparować. Natychmiastowym rozwiązaniem jest tu otwierana przednia szyba. Możliwość taką oferują w wielu wypadkach jedynie ładowacze z hydraulicznym prowadzeniem rónoległym, gdyż na drodze szyby nie ma żadnych nakładanych drążków prowadzenia równoległego. Prędkość opuszczania jest ustawiana bezstopniowo, od szybkiej do powolnej Są prace ładunkowe wymagające szczególnie delikatnych ruchów takie, jak np. załadunek palet. Tylko jeden obrót zaworu ustawiającego sprawia, że HDP poruszać się będzie bardzo delikatnie. Przy pracach ziemnych lub ładowaniu obornika, nigdy ruchy nie są zbyt szybkie. Dla ładowaczy STOLL HDP - to żaden problem - Pokrętłem ustawiającym uzyska się pracę wystarczająco szybką. Lepsza widoczność do przodu Przy ładowaczach HDP macie doskonałą widoczność w przód. Nie ma tu żadnych nakładanych drążków sterujących, które ograniczają pole widzenia. Cienie w polu widzenia są, dzięki wśakim słupkom, bardzo małe. Ustawialna prędkość opuszczania - powoli przy paletach, szybko przy pracach szuflą Optymalna widoczność - żadnych grążków sterujących

5 ROBUST F z mechanicznym prowadzeniem równoległym Siłowniki równobieżne ROBUST F z mechanicznym prowadzeniem równoległym W komplecie ładowaczy ROBUST F jest również wersja z mechanicznym prowadzeniem równoległym z pomocą drążków sterujących. Drążki te są precyzyjnie prowadzone w szerokich łożyskach. Wszystkie punkty łożyskowania są tulejowane i wygodnie smarowane od zewnątrz. Ten typ ładowaczy zalecany jest przede wszystkim wtedy, gdy, większość prac, to przeładunki palet. Siła udźwigu osiąga wtedy szczytowe wartości, od dołu do góry. Siłowniki równobieżne Do równegi i szybkiego załadunku i wysypu narzędzia - seryjnie. Nadciśnienie-zawór bezpieczeństwa, we wszystkich ładowaczach ROBUST F otwiera się przy przeciążeniach - chroni ciągnik i ładowacz Nadciśnienie-zawór bezpieczeństwa Tabela: Skróty mówią o rodzaju hydraulicznego wyposażenia ładowacza. Tabela: Przyporządkowanie ładowaczy do mocy ciągnika Hydrauliczna obsługa narzędzi Dwukierunkowe siłowniki wahacza Hydrauliczna obsługa narzędzi Dwukierunkowe siłowniki wahacza Hydrauliczne prowadzenie równoległe Hydrauliczna obsługa narzędzi Dwukierunkowe siłowniki wahacza Mechaniczne prowadzenie równoległe

6 Sterowanie 1 dźwignią Funkcje doadatk.: Zaw. przysp. QUICK-OUT 3+4 obw. sterow. Prow.równ.WYŁ. Sterow. 1 dźwignią EHS daje wysoki komfort obsługi umożliwia dokładny, bezpieczny załadunek. 5 funkcji podstaw.: Ładowacz PODNOSZENIE Ładowacz OPUSZCZANIE Narzędzie NABIERANIE Narzędzie WYSYP Ładowacz POZ. PŁYWAJĄCA Dwoma przyciskami dźwigni można sterować dodatkowymi funkcjami hydraulicznymi zależnie od narzędzi hydraulicznych: QUICK-OUT Opróżn. narzędzi seryjnym zaw. przyspiesz. 3. i 4. obw. sterow. hydra. do obsł. dodatk. funkcji narzędzi lub hydr. ryglow. narzędzi Tu dźwignia nie działa, np. do zabezpieczenia transportowego lub prowadz. równol. WYŁ. do prac konserwacyjnych na ciągniku. Przyciskiem można chwilowo odłączyć prowadz. równoleg. Zaleta: Szufla nabiera materiał lepiej. Wększa wydajność ładwania mniejsze straty czasu. QUICK-OUT Szybkie opróżn. narzędzi. Ładow. HD/HDP wyposażono seryjnie w w zawór przyspieszający do szybkiego opróżniania narzędzi. Obsługa przyciskiem. Sterow. 1 dźwignią EHS można bez ciśnienia właczyć siłownik. Ładowacz jest w poz. pływającej, wahacz posuwa się po poziomie gruntu. Pozycja pływająca "A" Aluminiowy joystick do układu sterowania proporcjonalnego ciągnika 3-przycisk.joystick "A" lub "B" dla proporcjon. sterow. jedną dźwignią ciągnika. Obok funkcji podstawowych PODNOSZENIE/OPUSZCZANIE/POZYCJA PŁYWAJĄCA ładowacza/ NABIERANIE/WYSYP narzędzia 3 przyciskami można uruchamiać następujące funkcje dodatkowe: ruch szybki / prowadzenie rórnoległe WYŁĄCZONE / obwód sterowania Oryginalny joystick ciągnika z tylko jedną funkcją przycisku do obsługi zaworów proporcjonalnych ciągnika zostaje zastąpiony przez 3 przyciskowy joystick STOLL A lub B. "A" dla: Fendt Fendt Vario 400/700/800 - Valta C/M/T - Case CVX - Steyr CVT - New Holland TVT - Case MXU - Steyr Profi - MF 6400/ Deutz Agrocompact "B" dla: Deutz Agrotron - Agrotron TTV - Agroton K - Same Iron - Lamborghini R6 - Hürlimann XL / XM Dalsze dostowania w przygotowaniu "B"

7 Proporcjonalne sterowanie jedną dźwignią ECO-Pro-System z obsługą 3 przyciskowym joystickiem Obsługa joysticjiem elektrycznym Podczas pracy szczególny komfort daje obsługa joystickiem. Od joysticka w kabinie prowadzi kabel elektryczny do zewnętrznego bloku zaworów. Przełączenia są elektryczne - bez cięgien Bowdena, i dlatego są one wyjątkowo łatwe. Joystick umieszcza się ergonomicznie, w najlepszej dla kierowcy pozycji. Funkcje: Wahacz podn./opuszcz/poz. pływaj. Narzędzie Nabieranie/Wysyp Dodatkowe funkcje joysticka: Prowadz. równoleg. WYŁ. Szybkie opróżnianie narzędzi Obsł. 3 i 4 obw. sterowania Funkcja blokow., do jazdy po drogach i serwisu Zakres dostawy: Zespół sterow. jedną dźwignią z 3-przycisk. joystickiem i włącznikiem bezpieczeństwa do jazdy po drogach., Komputer roboczy z LED do testu funkcjonowania, Zawór proporcjonalny, kpl. wiązka do okablowania elektr., 7-biegunowe gniazdo elektr.. Powiązanie hydrauliczne Hydrauliczne powiązanie ciągnika i ładowacza dokonywane jest w wersji standardowej, przez szybkozłącza. Barwne oznakowanie poszczególnych przyłączy, wyklucza pomyłki. Większy komfort oferuje złącze hydrauliczne HYDRO-FIX. W jednym zespole zgromadzono 4 przyłącza dołączane, lub odłączane równocześnie. HYDRO-FIX dostarczany jest także do szybkiego łączenia narzędzi z 3, lub 4 obwodem sterowania HYDRO-FIX - szybkie złącze hydrauliczne HYDRO-FIX - to komfortowe rozwiązanie, które staje się opłacalne. Redukuje czasy drobnych przestojów. Przy łączeniu, nie ma wycieków - zatem rozwiązanie to chroni środowisko. Seryjne przyłącze hydrauliczne z czterema szybkozłączami. Barwne oznakowania wykluczają błędne przyłączenie. Ułożenie ich jedno za drugim, poprawia widoczność do przodu. Gdy następuje częsta zmiana narzędzi, to 2 przyłącze HYDRO-FIX dla narzędzi, daje oszczędności czasu i komfort pracy. HYDRO-FIX - tworzenie połączenia jednym ruchem. Przyłącze standardowe - cztery szybkozłącza 2 HYDRO-FIX dla narzędzi

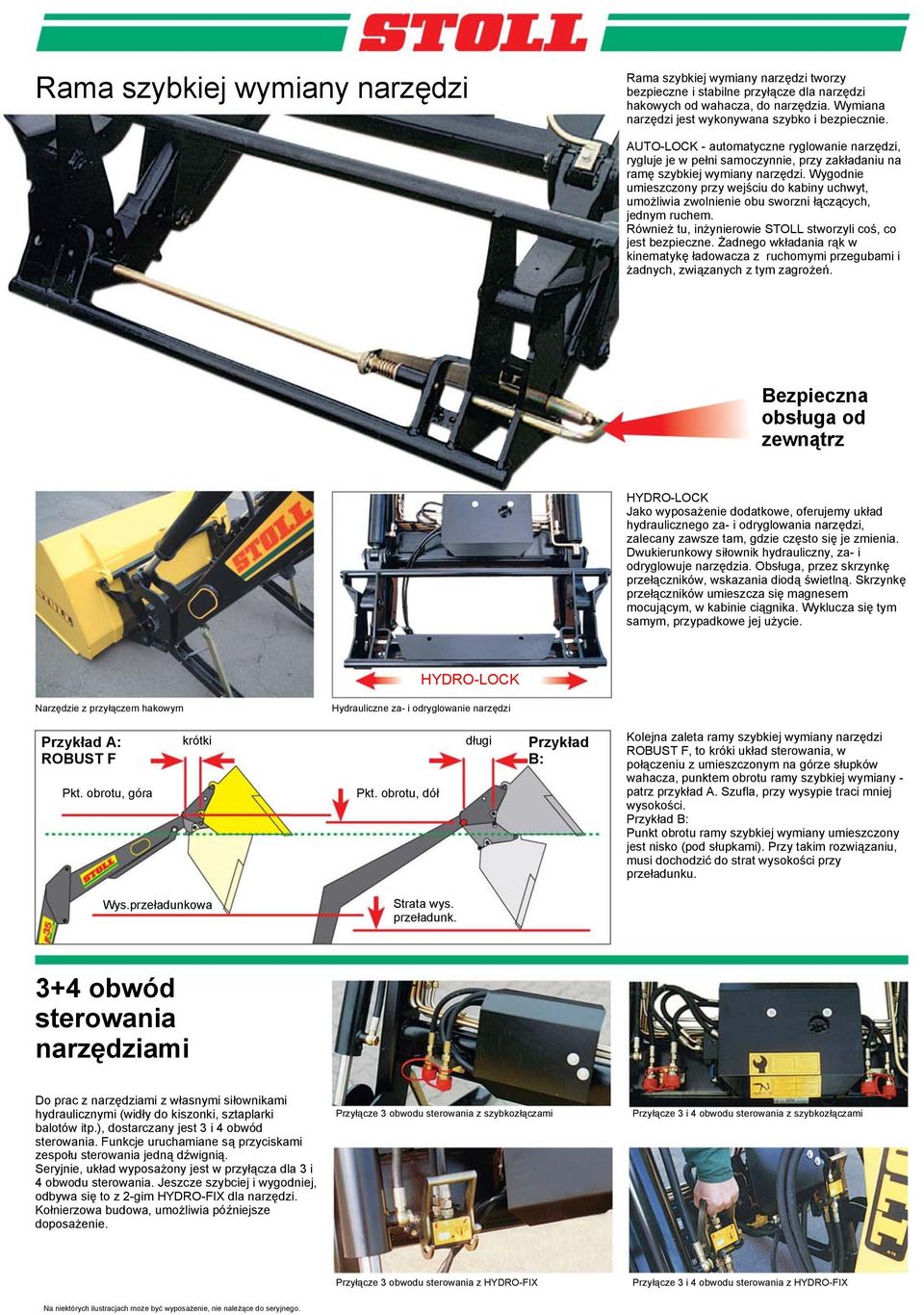

8 Rama szybkiej wymiany narzędzi Rama szybkiej wymiany narzędzi tworzy bezpieczne i stabilne przyłącze dla narzędzi hakowych od wahacza, do narzędzia. Wymiana narzędzi jest wykonywana szybko i bezpiecznie. AUTO-LOCK - automatyczne ryglowanie narzędzi, rygluje je w pełni samoczynnie, przy zakładaniu na ramę szybkiej wymiany narzędzi. Wygodnie umieszczony przy wejściu do kabiny uchwyt, umożliwia zwolnienie obu sworzni łączących, jednym ruchem. Również tu, inżynierowie STOLL stworzyli coś, co jest bezpieczne. Żadnego wkładania rąk w kinematykę ładowacza z ruchomymi przegubami i żadnych, związanych z tym zagrożeń. Bezpieczna obsługa od zewnątrz HYDRO-LOCK Jako wyposażenie dodatkowe, oferujemy układ hydraulicznego za- i odryglowania narzędzi, zalecany zawsze tam, gdzie często się je zmienia. Dwukierunkowy siłownik hydrauliczny, za- i odryglowuje narzędzia. Obsługa, przez skrzynkę przełączników, wskazania diodą świetlną. Skrzynkę przełączników umieszcza się magnesem mocującym, w kabinie ciągnika. Wyklucza się tym samym, przypadkowe jej użycie. HYDRO-LOCK Narzędzie z przyłączem hakowym Hydrauliczne za- i odryglowanie narzędzi Przykład A: ROBUST F Pkt. obrotu, góra krótki Pkt. obrotu, dół długi Przykład B: Kolejna zaleta ramy szybkiej wymiany narzędzi ROBUST F, to króki układ sterowania, w połączeniu z umieszczonym na górze słupków wahacza, punktem obrotu ramy szybkiej wymiany - patrz przykład A. Szufla, przy wysypie traci mniej wysokości. Przykład B: Punkt obrotu ramy szybkiej wymiany umieszczony jest nisko (pod słupkami). Przy takim rozwiązaniu, musi dochodzić do strat wysokości przy przeładunku. Wys.przeładunkowa Strata wys. przeładunk. 3+4 obwód sterowania narzędziami Do prac z narzędziami z własnymi siłownikami hydraulicznymi (widły do kiszonki, sztaplarki balotów itp.), dostarczany jest 3 i 4 obwód sterowania. Funkcje uruchamiane są przyciskami zespołu sterowania jedną dźwignią. Seryjnie, układ wyposażony jest w przyłącza dla 3 i 4 obwodu sterowania. Jeszcze szybciej i wygodniej, odbywa się to z 2-gim HYDRO-FIX dla narzędzi. Kołnierzowa budowa, umożliwia późniejsze doposażenie. Przyłącze 3 obwodu sterowania z szybkozłączami Przyłącze 3 i 4 obwodu sterowania z szybkozłączami Przyłącze 3 obwodu sterowania z HYDRO-FIX Przyłącze 3 i 4 obwodu sterowania z HYDRO-FIX

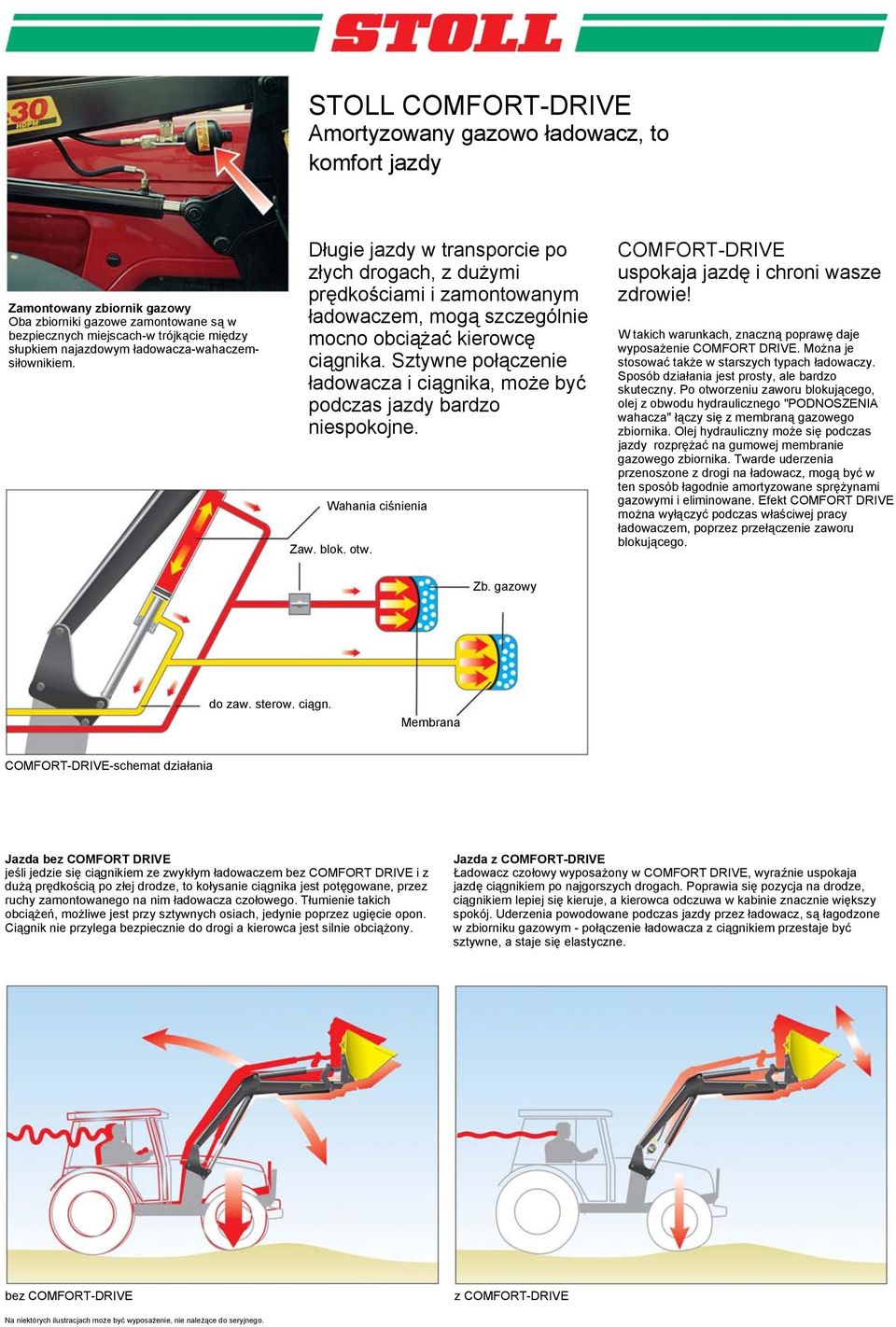

9 STOLL COMFORT-DRIVE Amortyzowany gazowo ładowacz, to komfort jazdy Zamontowany zbiornik gazowy Oba zbiorniki gazowe zamontowane są w bezpiecznych miejscach-w trójkącie między słupkiem najazdowym ładowacza-wahaczemsiłownikiem. Długie jazdy w transporcie po złych drogach, z dużymi prędkościami i zamontowanym ładowaczem, mogą szczególnie mocno obciążać kierowcę ciągnika. Sztywne połączenie ładowacza i ciągnika, może być podczas jazdy bardzo niespokojne. Wahania ciśnienia Zaw. blok. otw. COMFORT-DRIVE uspokaja jazdę i chroni wasze zdrowie! W takich warunkach, znaczną poprawę daje wyposażenie COMFORT DRIVE. Można je stosować także w starszych typach ładowaczy. Sposób działania jest prosty, ale bardzo skuteczny. Po otworzeniu zaworu blokującego, olej z obwodu hydraulicznego "PODNOSZENIA wahacza" łączy się z membraną gazowego zbiornika. Olej hydrauliczny może się podczas jazdy rozprężać na gumowej membranie gazowego zbiornika. Twarde uderzenia przenoszone z drogi na ładowacz, mogą być w ten sposób łagodnie amortyzowane sprężynami gazowymi i eliminowane. Efekt COMFORT DRIVE można wyłączyć podczas właściwej pracy ładowaczem, poprzez przełączenie zaworu blokującego. Zb. gazowy do zaw. sterow. ciągn. Membrana COMFORT-DRIVE-schemat działania Jazda bez COMFORT DRIVE jeśli jedzie się ciągnikiem ze zwykłym ładowaczem bez COMFORT DRIVE i z dużą prędkością po złej drodze, to kołysanie ciągnika jest potęgowane, przez ruchy zamontowanego na nim ładowacza czołowego. Tłumienie takich obciążeń, możliwe jest przy sztywnych osiach, jedynie poprzez ugięcie opon. Ciągnik nie przylega bezpiecznie do drogi a kierowca jest silnie obciążony. Jazda z COMFORT-DRIVE Ładowacz czołowy wyposażony w COMFORT DRIVE, wyraźnie uspokaja jazdę ciągnikiem po najgorszych drogach. Poprawia się pozycja na drodze, ciągnikiem lepiej się kieruje, a kierowca odczuwa w kabinie znacznie większy spokój. Uderzenia powodowane podczas jazdy przez ładowacz, są łagodzone w zbiorniku gazowym - połączenie ładowacza z ciągnikiem przestaje być sztywne, a staje się elastyczne. bez COMFORT-DRIVE z COMFORT-DRIVE

10 Sprawdzony system najazdowy STOLL stabilny - bezpieczny - szybki - odporny na wszystko Tysiąckrotnie sprawdzony system najazdowy STOLL pozwala do- lub odłączać ROBUST F bez trudu i w krótkim czasie.. Njapierw wjechać ciągnikiem w odstawiony ładowacz. Konsola montażow wsunie się dokładnie w kute haki wychwytujące. Teraz przyłączyć hydraulikę i elektrykę, kolumny najazdowe przestawić hydrauliczne w tylne haki wychwytujące, zaryglować uchwyty, złożyć wsporniki. Przy tych czynnościach nie potrzeba żadnych narzędzi i nie gubi się żadnych luźnych sworzni i zawleczek. Wsporniki zatrzaskują się same, na prawidłowej wysokości, i zapewnianią konieczną stabilność. Do rozkładania i składania wsporników, nie używa się żadnych narzędzi - nie ma tu też żadnych luźnych sworzni i zawleczek. Bezpieczne umiejscowienie gwarantowane jest klinowym złączem napinającym. Ustawialny klin napinający zapewnia wieloletnią pracę, z połączeniem pozbawionym zbędnych luzów. Bezpieczne wsporniki - łatwa obsługa Stabilne haki wychytujące STOLL Wjeżdżanie Ryglowanie jednym chwytem Szybki i łatwy - system najazdowy STOLL Konstrukcja części montażowych - Know-How i doświadczenie W elementach montażowych STOLL, widać długoletnie doświadczenie przy dostosowaniu ładowaczy do ciągników. Nasi doświadczeni technicy i inżynierowie, z pomocą najnowocześniejszego systemu projektowania komputerowego CAD, konstruują części, które pasują na sto procent. Współpracujemy z konstruktorami ciągników. Nasze części montażowe sprawdzane są, i dopuszczane do użytkowania, przez producentów ciągników. Dzięki temu, rolnik otrzymuje pełne bezpieczeństwo oraz gwarancję działania ładowacza. Konstruowanie wspomagane przez CAD Są dwa podstawowe typy części montażowych 1. Montaż z podparciem na tylnej osi 2. Montaż bez podparcia na tylnej osi Rodzaj budowy części montażowych zależny jest od budowy ciągnika i ustalany jest w ścisłej współpracy z producentami ciągników. W zasadzie wszystkie ładowacze STOLL mają stabilną osłonę przednią. Montaż z podparciem na tylnej osi Montaż bez podparcia na tylnej osi

11 Oczywistym jest, że przy STOLL, przy konstruowaniu części montażowych, uwzględnia się ważne funkcje ciągnika! Ciągnik uniesiony po to, aby dokonać ruchów osi we wszystkich możliwych kierunkach. Nie może dojść do żandej kolizji z częściami montażowymi. U STOll'a - to oczywiste. Posiadacie ciągnik, którym musicie pokonywać ciasne zakręty. Z zamontowanym ładowaczem, musi tak dalej pozostać. Dlatego też zawsze zwraca się uwagę na pełne skręty kół, wraz z błotnikami. Konstruktorzy STOLL, zawsze starają się zpewnić możliwość otwierania przedniej szyby ciągnika. Wychylenia przedniej osi Pełen skręt kół przedniej osi Otwierana przednia szyba Najpóźniej przy serwisie ciągnika zauważycie, jak dobrze dopasowane są części. Ciągnik i ładowacz muszą być czasem konserwowane.. Przy swoim ciągniku musicie otworzyć maskę sprawdzić stan oleju oczyścić filtr powietrza sprawdzić akumulator i wiele innych rzeczy To wszystko uwzględniliśmy, dopasowując ładowacz do ciągnika. Z jego serwisem nie będzie żadnego problemu. Wymiana oleju, kontrola filtru powietrza, obsługa akumulatora, serwis ciągnika, to moja praca! Przy ciągnikach z ładowaczami STOLL, żaden problem. Tu wszystko jest przemyślane, wszysko przebiega dobrze. Połowa roboty, punktualne jej kończenie, więcej czasu dla siebie. Po prostu, super! Serwis ładowacza jest również łatwy. Z tulejami łożyskującymi DX we wszystkich punktach obrotu, okresy między smarowaniami są długie a wszystkie smarowniczki są bardzo wygodnie dostępne. Punkty obrotu smarowane z zewnątrz Części montażowe STOLL, gwarantują dobry dostęp do serwisu ciągnika

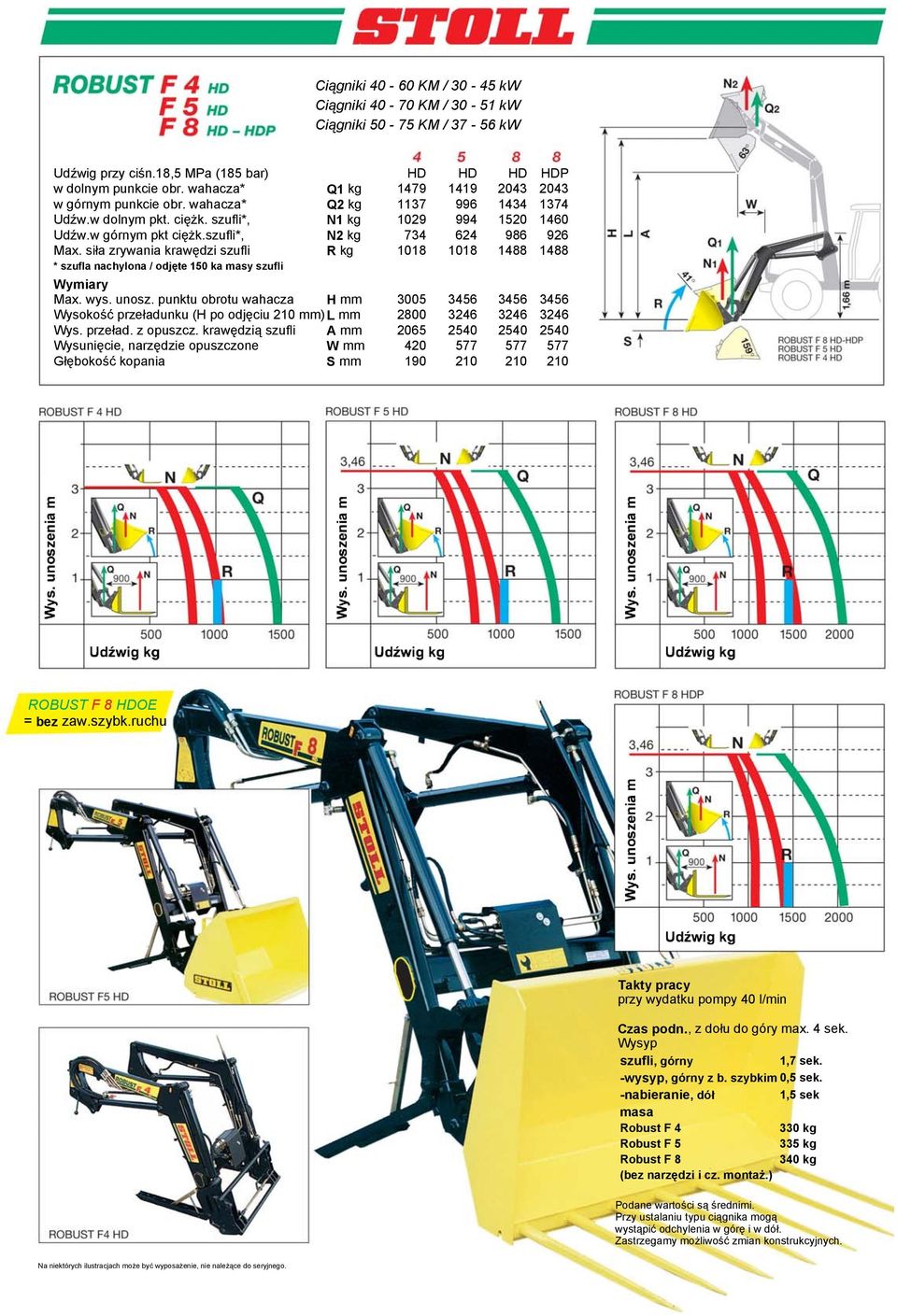

12 Ciągniki KM / kw Ciągniki KM / kw Ciągniki KM / kw Udźwig przy ciśn.18,5 MPa (185 bar) HD HD HD HDP w dolnym punkcie obr. wahacza* Q1 kg w górnym punkcie obr. wahacza* Q2 kg Udźw.w dolnym pkt. ciężk. szufli*, N1 kg Udźw.w górnym pkt ciężk.szufli*, N2 kg Max. siła zrywania krawędzi szufli R kg * szufla nachylona / odjęte 150 ka masy szufli Wymiary Max. wys. unosz. punktu obrotu wahacza H mm Wysokość przeładunku (H po odjęciu 210 mm)l mm Wys. przeład. z opuszcz. krawędzią szufli A mm Wysunięcie, narzędzie opuszczone W mm Głębokość kopania S mm ROBUST F 8 HDOE = bez zaw.szybk.ruchu Takty pracy przy wydatku pompy 40 l/min Czas podn., z dołu do góry max. 4 sek. Wysyp szufli, górny 1,7 sek. -wysyp, górny z b. szybkim 0,5 sek. -nabieranie, dół 1,5 sek masa Robust F kg Robust F kg Robust F kg (bez narzędzi i cz. montaż.) Podane wartości są średnimi. Przy ustalaniu typu ciągnika mogą wystąpić odchylenia w górę i w dół. Zastrzegamy możliwość zmian konstrukcyjnych.

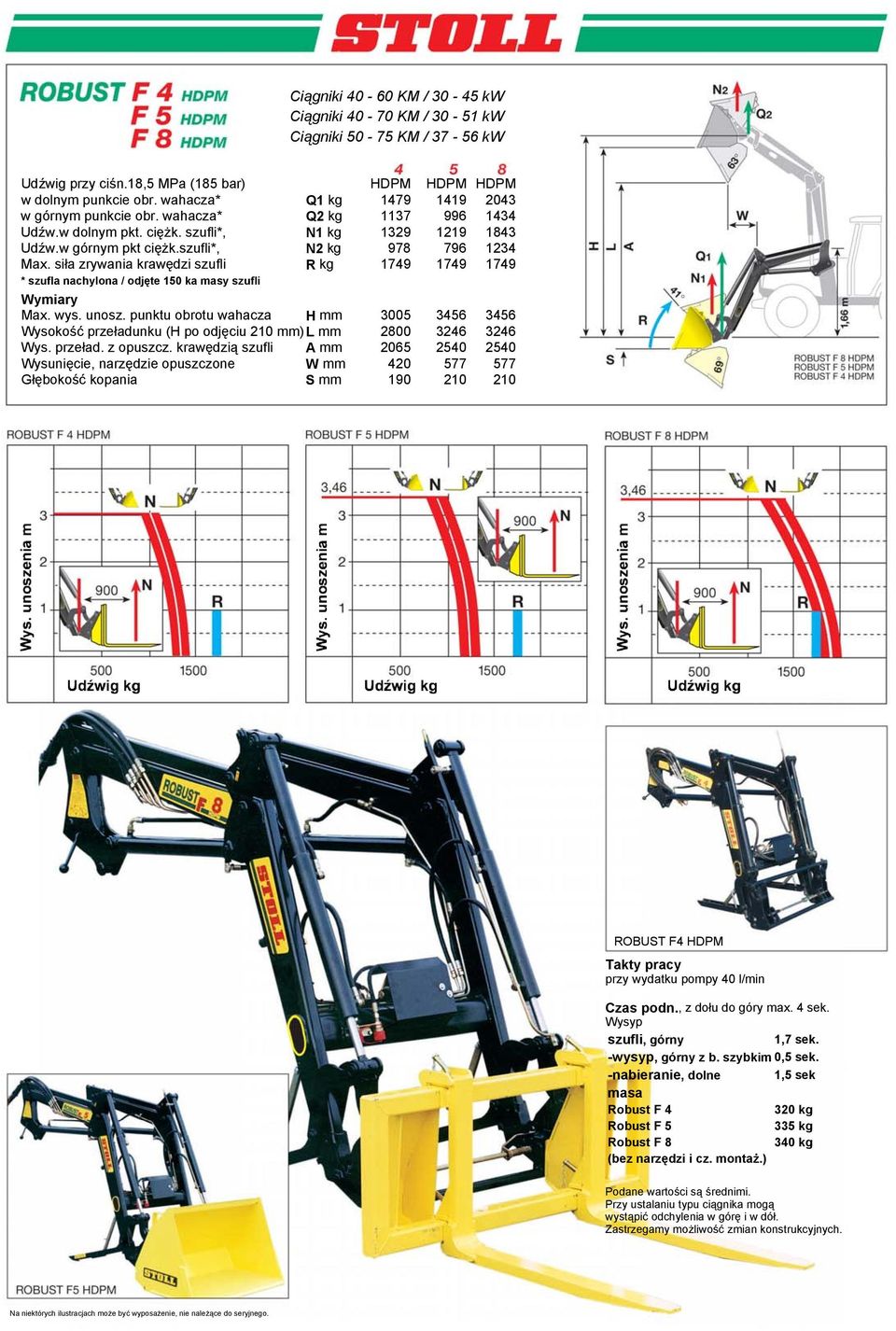

13 Ciągniki KM / kw Ciągniki KM / kw Ciągniki KM / kw Udźwig przy ciśn.18,5 MPa (185 bar) HDPM HDPM HDPM w dolnym punkcie obr. wahacza* Q1 kg w górnym punkcie obr. wahacza* Q2 kg Udźw.w dolnym pkt. ciężk. szufli*, N1 kg Udźw.w górnym pkt ciężk.szufli*, N2 kg Max. siła zrywania krawędzi szufli R kg * szufla nachylona / odjęte 150 ka masy szufli Wymiary Max. wys. unosz. punktu obrotu wahacza H mm Wysokość przeładunku (H po odjęciu 210 mm)l mm Wys. przeład. z opuszcz. krawędzią szufli A mm Wysunięcie, narzędzie opuszczone W mm Głębokość kopania S mm ROBUST F4 HDPM Takty pracy przy wydatku pompy 40 l/min Czas podn., z dołu do góry max. 4 sek. Wysyp szufli, górny 1,7 sek. -wysyp, górny z b. szybkim 0,5 sek. -nabieranie, dolne 1,5 sek masa Robust F kg Robust F kg Robust F kg (bez narzędzi i cz. montaż.) Podane wartości są średnimi. Przy ustalaniu typu ciągnika mogą wystąpić odchylenia w górę i w dół. Zastrzegamy możliwość zmian konstrukcyjnych.

14 Ciągniki od KM / kw Ciągniki od KM / kw Udźwig przy ciśn.18,5 MPa (185 bar) HD HDP HD HDP w dolnym punkcie obr. wahacza* Q1 kg w górnym punkcie obr. wahacza* Q2 kg Udźw.w dolnym pkt. ciężk. szufli*, N1 kg Udźw.w górnym pkt ciężk.szufli*, N2 kg Max. siła zrywania krawędzi szufli R kg * szufla nachylona / odjęte 150 ka masy szufli Wymiary Max. wys. unosz. punktu obrotu wahacza H mm Wysokość przeładunku (H po odjęciu 210 L mm mm) Wys. przeład. z opuszcz. krawędzią szufli A mm Wysunięcie, narzędzie opuszczone W mm Głębokość kopania S mm Takty pracy przy wydatku pompy 50 l/min>czas podn., z dołu do góry max. 5 sek. szufla -wysyp, górny z bieg.szybkim 1,7 sek. -wysyp, góra z bieg. szybkim 0,5 sek. -nabieranie, dół 1,5 sek masa Robust F kg Robust F kg (bez narzędzi i cz. montaż). Podane wartości są średnimi. Przy ustalaniu typu ciągnika mogą wystąpić odchylenia w górę i w dół. Zastrzegamy możliwość zmian konstrukcyjnych. ROBUST F 10 HDOE / F 15 HDOE Wersja bez zaw.przyspiesz.

15 Ciągniki od KM / kw Ciągniki od KM / kw Udźwig przy ciśn.18,5 MPa (185 bar) HDPM HDPM w dolnym punkcie obr. wahacza* Q1 kg w górnym punkcie obr. wahacza* Q2 kg Udźw.w dolnym pkt. ciężk. szufli*, N1 kg Udźw.w górnym pkt ciężk.szufli*, N2 kg Max. siła zrywania krawędzi szufli R kg * szufla nachylona / odjęte 150 ka masy szufli Wymiary Max. wys. unosz. punktu obrotu wahacza H mm Wysokość przeładunku (H po odjęciu 210 L mm mm) Wys. przeład. z opuszcz. krawędzią szufli A mm Wysunięcie, narzędzie opuszczone W mm Głębokość kopania S mm Takty pracy przy wydatku pompy 50 l/min czas podn., z dołu do góry max. 5 sek. szufla -wysypywanie, góra 1,7 sek. -nabieranie, dół 1,5 sek masa Robust F kg Robust F kg (bez narzędzi i cz.montaż.) Podane wartości są średnimi. Przy ustalaniu typu ciągnika mogą wystąpić odchylenia w górę i w dół. Zastrzegamy możliwość zmian konstrukcyjnych.

16 Szer.wahacza Szer.wahacza Ciągnik KM / kw Ciągnik KM / kw Ciągnik KM / kw Ciągnik KM / kw Udźwig przy ciśn.18,5 MPa (185 bar) HD HDP HD HDP w dolnym punkcie obr. wahacza* Q1 kg w górnym punkcie obr. wahacza* Q2 kg Udźw.w dolnym pkt. ciężk. szufli*, N1 kg Udźw.w górnym pkt ciężk.szufli*, N2 kg Max. siła zrywania krawędzi szufli R kg * szufla nachylona / odjęte 150 ka masy szufli Wymiary Max. wys. unosz. punktu obrotu wahacza H mm Wysokość przeładunku (H po odjęciu 210 mm)l mm Wys. przeład. z opuszcz. krawędzią szufli A mm Wysunięcie, narzędzie opuszczone W mm Głębokość kopania S mm Takty pracy przy wydatku pompy 60 l/min Czas podn.z dołu do max. wys. 5 sek. szufla -wysyp górny 1,7 sek. -wysyp górny z b.szybkim 0,5 sek. -nabieranie, dół 1,5 sek masa Robust F kg Robust F kg Robust F kg Robust F kg (bez narzędzi i cz. montaż.) Podane wartości są średnimi. Przy ustalaniu typu ciągnika mogą wystąpić odchylenia w górę i w dół. Zastrzegamy możliwość zmian konstrukcyjnych.

17 Szer.wahacza Szer.wahacza Ciągnik KM / kw Ciągnik KM / kw Ciągnik KM / kw Ciągnik KM / kw Udźwig przy ciśn.18,5 MPa (185 bar) HDPM HDPM w dolnym punkcie obr. wahacza* Q1 kg w górnym punkcie obr. wahacza* Q2 kg Udźw.w dolnym pkt. ciężk. szufli*, N1 kg Udźw.w górnym pkt ciężk.szufli*, N2 kg Max. siła zrywania krawędzi szufli R kg * szufla nachylona / odjęte 150 ka masy szufli Wymiary Max. wys. unosz. punktu obrotu wahacza H mm Wysokość przeładunku (H po odjęciu 210 mm)l mm Wys. przeład. z opuszcz. krawędzią szufli A mm Wysunięcie, narzędzie opuszczone W mm Głębokość kopania S mm Takty pracy przy wydatku pompy 60 l/min czas podn., z dołu do góry max. 5 sek. szufla -wysyp, góra 1,7 sek. -nabieranie, dół 2 sek masa Robust F kg Robust F kg Robust F kg Robust F kg (bez narzędzi i cz. montaż.) Podane wartości są średnimi. Przy ustalaniu typu ciągnika mogą wystąpić odchylenia w górę i w dół. Zastrzegamy możliwość zmian konstrukcyjnych.

18 Szer.wahacza Ciągniki KM / kw Ciągniki KM / kw Udźwig przy ciśn.18,5 MPa (185 bar) HD HDP w dolnym punkcie obr. wahacza* Q1 kg w górnym punkcie obr. wahacza* Q2 kg Udźw.w dolnym pkt. ciężk. szufli*, N1 kg Udźw.w górnym pkt ciężk.szufli*, N2 kg Max. siła zrywania krawędzi szufli R kg * szufla nachylona / odjęte 150 ka masy szufli Wymiary Max. wys. unosz. punktu obrotu wahacza H mm Wysokość przeładunku (H po odjęciu 210 mm)l mm Wys. przeład. z opuszcz. krawędzią szufli A mm Wysunięcie, narzędzie opuszczone W mm Głębokość kopania S mm Takty pracy przy wydatku pompy 70 l/min czas podn., z dołu do góry max. 5 sek. szufla -wysyp, góra 1,7 sek. -wysyp, góra z b.szybk. 0,5 sek. -nabieranie, dół 1,5 sek masa Robust F kg Robust F kg (bez narzędzi i cz. montaż) Podane wartości są średnimi. Przy ustalaniu typu ciągnika mogą wystąpić odchylenia w górę i w dół. Zastrzegamy możliwość zmian konstrukcyjnych.

19 Szer.wahacza Szer.wahacza Ciągniki KM / kw Ciągniki KM / kw Ciągniki KM / kw Udźwig przy ciśn.18,5 MPa (185 bar) HDPM HDPM w dolnym punkcie obr. wahacza* Q1 kg w górnym punkcie obr. wahacza* Q2 kg Udźw.w dolnym pkt. ciężk. szufli*, N1 kg Udźw.w górnym pkt ciężk.szufli*, N2 kg Max. siła zrywania krawędzi szufli R kg * szufla nachylona / odjęte 150 ka masy szufli Wymiary Max. wys. unosz. punktu obrotu wahacza H mm Wysokość przeładunku (H po odjęciu 210 mm)l mm Wys. przeład. z opuszcz. krawędzią szufli A mm Wysunięcie, narzędzie opuszczone W mm Głębokość kopania S mm Takty pracy przy wydatku pompy 70 l/min czas podn., dół-góra max. 5,0 6,9 sek szufla -wysyp, góra 1,7 1,9 sek -nabieranie, dół 1,5 1,2 sek masa Robust F kg Robust F kg Robust F kg (bez narzędzi i cz. montaż.) Podane wartości są średnimi. Przy ustalaniu typu ciągnika mogą wystąpić odchylenia w górę i w dół. Zastrzegamy możliwość zmian konstrukcyjnych.

20 ROBUST F Typ/Model HD 4 HDPM HD 5 HDPM HD 8 HDP HDPM HD 10 HDP HDPM HD 15 HDP HDPM HD HDP HDPM HD HDP HDPM HD Ciągnik kw Ciągnik KM HDP HDPM HDPM Wys.podn.narz.pkt.obr.mm Udźwig, przy ziemi dan Q Udźwig, max. wysokość dan Q Kąt wysypu, max. wysokość Kąt wysypu na ziemi Sił. podnośnika EW, seria Sił. podnośnika DW, seria Sił.podn. narz. równobież Hydr. prowadz. równol.* Mech. prowadz. równol Wskaźnik, seria DX-Tuleje łożysk, seria Ladowacz ze stali drobnoziarn. Ryglow. Auto-Lock, seria Ryglow. Hydro-Lock, na życz. Hydro-Fix na życzenie obw. sterow. na. życz Zawór szybkiego ruchu** S - S - S S - S S - S S - S S - S S - S S - - Sterow. 1 dźwignią, na życz. Elektr. zesp. sterow. na życz. COMFORT-DRIVE na. życz * Hydr. prowadz. równoległe elektr. odłączane **S-Serie W-Na życzenie Typ/Model Prow.równoległe hydr. mech. bez Siłow.podn. EW DW Prospekt programu narzędzi STOLL Dysponujemy szeroką ofertą narzędzi do ładowaczy czołowych. Szufle do ziemi Szufle uniwersalne Widły do oborn. Widły do palet Wycinacz kiszonki Chwytak balotów Szufla chwytakowa Narzędzia równające Widły do pni Haki dźwigowe i wiele więcej! Zamówcie nowy prospekt u nas lub u sprzedawców WILHELM STOLL MASCHINENFABRIK GMBH Bahnhofstr LENGEDE Telefon: (05344) 20-0 Telefax: (05344) vkf@stoll-jf.de Web: Richard W. Schulte Pelnomocnik fabryki tel. komórkowy (Polska): +48 (0) / richard.schulte@stoll-jf.de P1368aCDS200511/GGL Printed in Germany - fotografie i dane liczbowe przybliżone i niezobowiązujące. Zmiany konstrukcyjne, zastrzeżone.
