1 Inwestycja z wizją zysku

2 O NAS Jesteśmy autoryzowanym integratorem amerykańskiego producenta najwyższej klasy kamer inteligentnych, firmy Projektujemy oraz integrujemy kompletne rozwiązania do wizyjnej kontroli jakości: o Projekt konstrukcyjno mechaniczny o Projekt systemu wizyjnego: dobieramy kamery, optykę oraz oświetlenie o Podchodzimy indywidualnie do każdej aplikacji, dopasowujemy się do potrzeb klienta o Prowadzimy szkolenia dla personelu o Zapewniamy wsparcie techniczne przez cały czas używania naszych rozwiązań

3 Zapewniamy Projekt stanowiska Dostawę urządzeń Zaprogramowanie kamery oraz interfejsu użytkownika (CPM) Instalację u klienta Rozruch Szkolenie personelu

4 Główne zastosowania Inspekcja jakości wykrywania wad, defektów, błędów w procesie. Określanie położenia i orientacji współpraca z manipulatorami i robotami Monitorowanie produkcji rozpoznawanie i śledzenie produktów, liczenie, kontrola opakowań zbiorczych Systemy mogą być zainstalowane: o Bezpośrednio na linii produkcyjnej kontrola online o Na maszynie/stanowisku montażowym o Jako wolnostojące stanowisko do sortowania kontrola offline

5 Zasada działania ania Kontrast pomiędzy badanym detalem a tłem jest niezbędny dla dokonania powtarzalnego pomiaru i identyfikacji

6 Schemat typowego systemu online 24 VDC I/O binarne IMPACT Serial (Opcjonalny) Kamera Ethernet Panel operatorski (Opcjonalny) Kier. przesuwu Źródło(a) światła Wyrzutnik Zasilacz I/O Board Wyzwalacz Fail Out PLC Braki

7 Przykładowe stanowisko offline

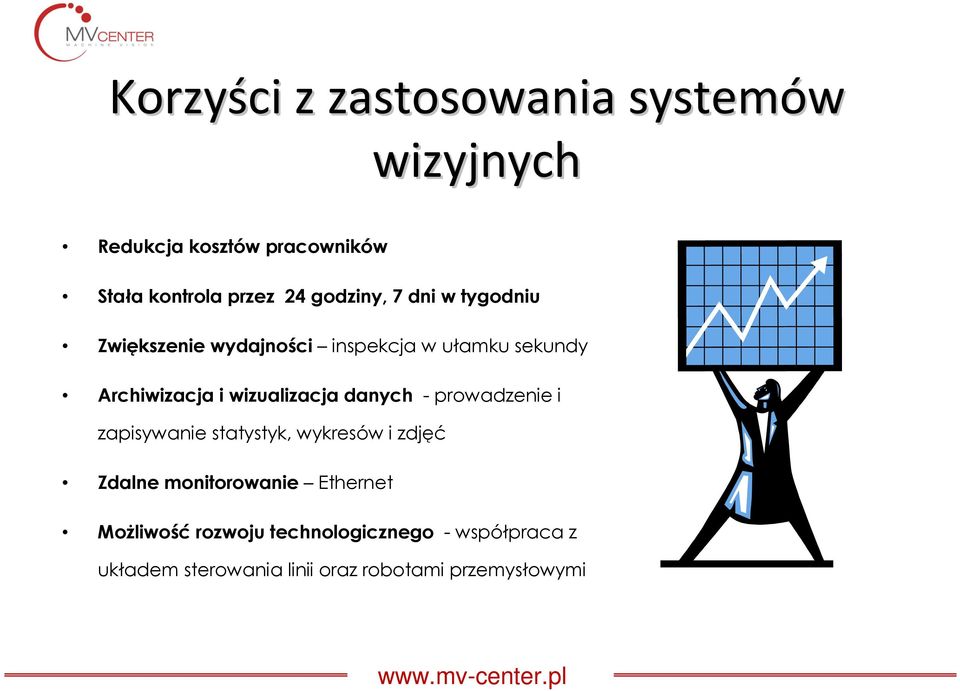

8 Korzyści z zastosowania systemów wizyjnych Redukcja kosztów pracowników Stała kontrola przez 24 godziny, 7 dni w tygodniu Zwiększenie wydajności inspekcja w ułamku sekundy Archiwizacja i wizualizacja danych - prowadzenie i zapisywanie statystyk, wykresów i zdjęć Zdalne monitorowanie Ethernet Możliwość rozwoju technologicznego - współpraca z układem sterowania linii oraz robotami przemysłowymi

9 Strategia współpracy pracy Pierwsze spotkanie prezentacja naszej oferty omówienie założeń projektu POZYSKANIE DETALI DO TESTÓW NASZYM LABORATORIUM

10 Strategia współpracy pracy Testy w laboratorium Określenie wykonalności zadania (feasibility study) Dobór elementów systemu wizyjnego kamery, optyka, oświetlenie Wstępny projekt całego stanowiska: o Koncepcja kontroli o Koncepcja eliminacji braków o Określenie budżetu

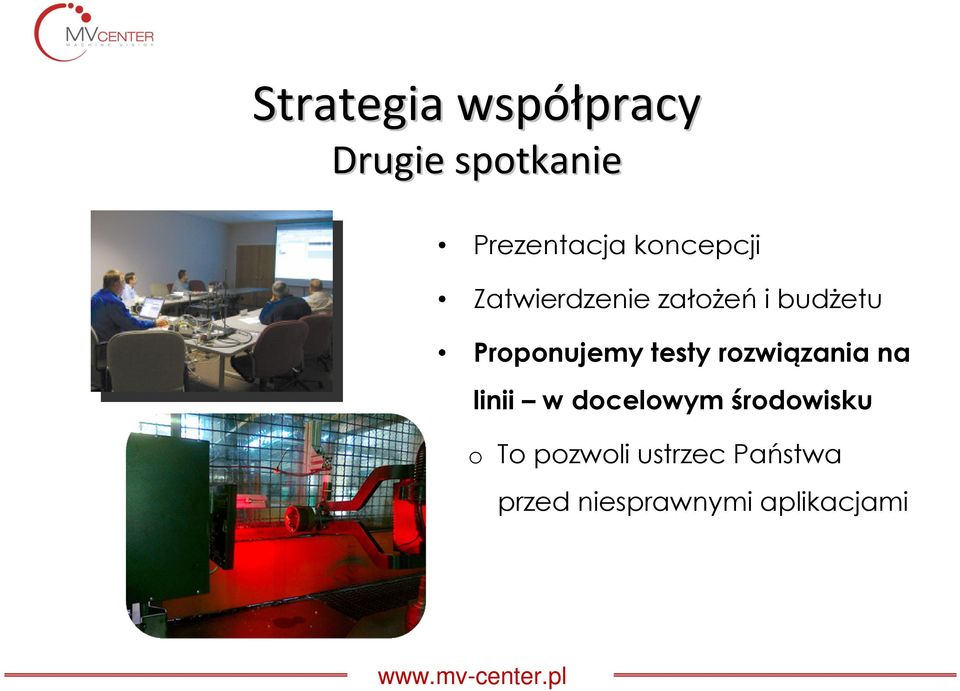

11 Strategia współpracy pracy Drugie spotkanie Prezentacja koncepcji Zatwierdzenie założeń i budżetu Proponujemy testy rozwiązania na linii w docelowym środowisku o To pozwoli ustrzec Państwa przed niesprawnymi aplikacjami

12 Strategia współpracy pracy Wdrożenie Złożenie oferty Zamówienie Instalacja: o Montaż mechaniki oraz elektryki o Programowanie inspekcji o Interfejs operatora o Rozruch o Szkolenie dla personelu

13 Kamery IMPACT - klasyfikacja Wydajność/ Elastyczność Systemy konfigurowalne Wizja komputerowa M-Series Kamery inteligentne A-Series T-Series C-Series Czujniki wizyjne Cena

14 Kamery IMPACT A Series Ekonomiczna kamera inteligentna 1 Model: 752x480 CMOS, Skala szarości Procesor o wydajności 1320 MIPS (milionów instrukcji na sekundę) 3 wejścia / 5 wyjść z optoizolacją Port Ethernet 1 Gb & port szeregowy Obsługa opcjonalnie montowanych na kamerze oświetlaczy LED, filtrów optycznych oraz zabezpieczeń przed kurzem i zanieczyszczeniami

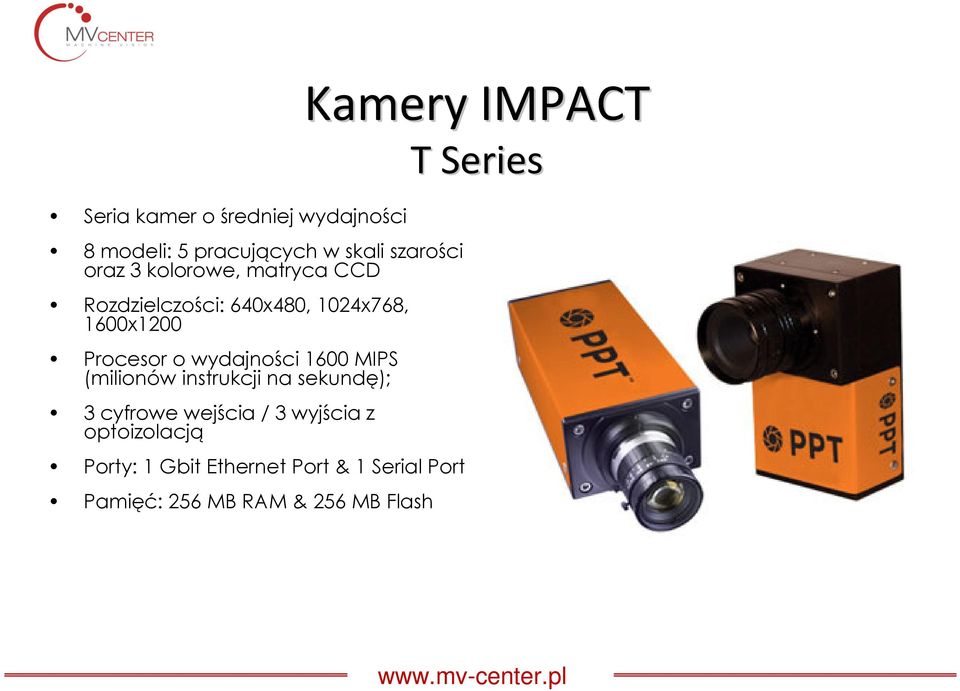

15 Seria kamer o średniej wydajności 8 modeli: 5 pracujących w skali szarości oraz 3 kolorowe, matryca CCD Rozdzielczości: 640x480, 1024x768, 1600x1200 Procesor o wydajności 1600 MIPS (milionów instrukcji na sekundę); 3 cyfrowe wejścia / 3 wyjścia z optoizolacją Porty: 1 Gbit Ethernet Port & 1 Serial Port Pamięć: 256 MB RAM & 256 MB Flash Kamery IMPACT T Series

16 Kamery IMPACT C Series Procesor dla Kamer inteligentnych wysokiej wydajności Pojedyncza kamera powiązana DSL / CameraLink W ofercie dostępne 8 modeli: 5 w skali szarości oraz 3 kolorowe, oparte na matrycach CCD Rozdzielczości : 640x480, 1024x768, 1600x1200 Procesor o wydajności 2320 MIPS (milionów instr. na sekundę) 7 cyfrowych wejść / 11 wyjść z optoizolacją Porty: 10/100 Ethernet & port szeregowy Pamięć: 256 MB RAM & 256 MB Flash

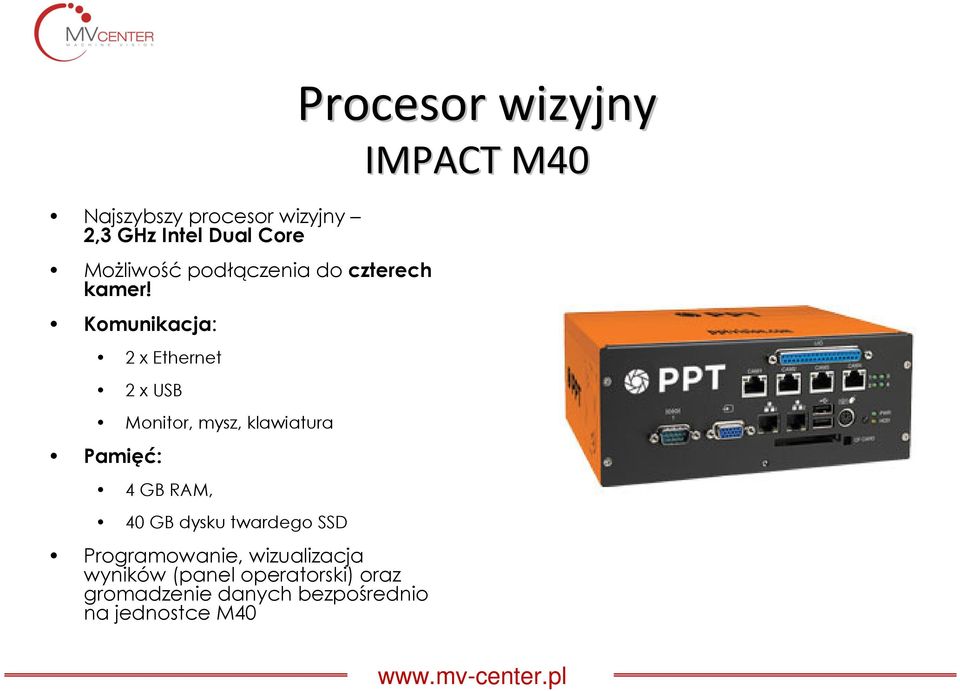

17 Najszybszy procesor wizyjny 2,3 GHz Intel Dual Core Możliwość podłączenia do czterech kamer! Komunikacja: 2 x Ethernet 2 x USB Monitor, mysz, klawiatura Pamięć: 4 GB RAM, 40 GB dysku twardego SSD Programowanie, wizualizacja wyników (panel operatorski) oraz gromadzenie danych bezpośrednio na jednostce M40 Procesor wizyjny IMPACT M40

18 Kamery IMPACT M Series Niezależnie wyzwalane! Szeroki wybór: Szybkie kamery do 210 klatek na sekundę Wysokie rozdzielczości dostępne kamery 5-8MP Kamery liniowe Modele PoE zasilane przez Ethernet Interfejs GigE do 100m od procesora! Wyzwalanie i strobe bezpośrednio na I/O kamery Niewielkie rozmiary (60 x 29 x 29 mm) Zintegrowane z oprogramowaniem IMPACT

19 IMPACT I/O Boards Standardowe panele Rozszerzone panele I/O DGH; 15 konfigurowalnych punktów I/O Panele typu Wago: 16 Wejść / 16 Wyjść

20 Oświetlacze, optyka i akcesoria Fluorescencyjne Lasery Filtry Oświetlacze LED Obiektywy Obudowy

21 Oprogramowanie IMPACT Vision Program Manager (VPM) Programowanie DRAG&DROP przeciągnij i upuść Graficzne środowisko Program jako drzewko Prosta obsługa Ponad 120 wszechstronnych narzędzi Darmowy! (za wyjątkiem narzędzia OCR)

22

23

24 Oprogramowanie IMPACT Control Panel Manager (CPM) Kontrola pracy kamer w czasie rzeczywistym Wizualizacja działania systemu Wykresy, statystyki i raporty do plików! Projektowanie DRAG&DROP Darmowy!

25

26

27 Oprogramowanie IMPACT Dostosowanie interfejsu kamer Obsługa kontroli obrazów jak i danych liczbowych/tekstowych Idealne dla operatorów i inżynierów używających formantów ActiveX do obsługi produkcji Darmowy! Active X

28 Obszary zastosowań Elektronika Przemysł motoryzacyjny Przemysł medyczny/ farmaceutyczny Pakowanie Produkcja i wytwarzanie

29 Przemysłelektroniczny Kontrola poprawności montażu wtyczek, złączek Badanie obecności i liczenie styków, pinów, gniazd, rezystorów itd. Odczytywanie kodów i oznaczeń Mierzenie długości elementów, sprawdzanie końcówek

30 Przemysłmotoryzacyjny Badanie kół, opon, felg, hamulców Inspekcje el. silnika Inspekcje łożysk, sprzęgieł Inspekcje katalizatorów Badanie ułożenia części Badanie obecności bezpieczników w gniazdach; Inspekcja komponentów wnętrz

31 Przemysłfarmaceutyczny Sprawdzanie poprawności montażu Odczyt i weryfikacja oznaczeń Pomiary igieł Sprawdzanie opakowań pod kątem zawartości Inspekcja poprawności pakowania Inspekcje szklanych fiolek Sprawdzanie soczewek kontaktowych

32 Pakowanie Badanie poprawności etykiet Badanie poprawności ułożenia produktów Inspekcje nadruków Inspekcja poprawności dat produkcji/przydatności Inspekcja puszek, butelek plastikowych, a także szklanych Weryfikacja zawartości Inspekcja poziomu wypełnienia

33 Aplikacje wizyjne zaprojektowane i wdrożone przez inżynierów MV Center. NASZE APLIKACJE

34 Kontrola jakości sylikonowych uszczelek Jedna kamera + dwa oświetlacze = dwuetapowa kontrola Wykrywanie wypływek, wad powierzchniowych, niedolewek, itd. Sortowanie na trzy grupy: OK RECYCLE detal przekazywany do ręcznej inspekcji i jeśli to możliwe usunięcia wad REJECT odpad

35 Kontrola położenia mat adhezyjnych

36 1. Znalezienia gniazda 2. Kontrola obecności uszczelki w gnieździe 3. Kontrola obecności Kontrola obecności ci plug aw pluga w przypadku pełnego gniazda 4. Zatrzymanie linii w razie braku wykrycia uszczelki bez pluga uszczelkach

37 Aplikacja do kontroli konturu kluczy

38 Aplikacja do kontroli konturu kluczy

39 Kontrola ścieżek ek klejowych oraz szlifowanej powierzchni

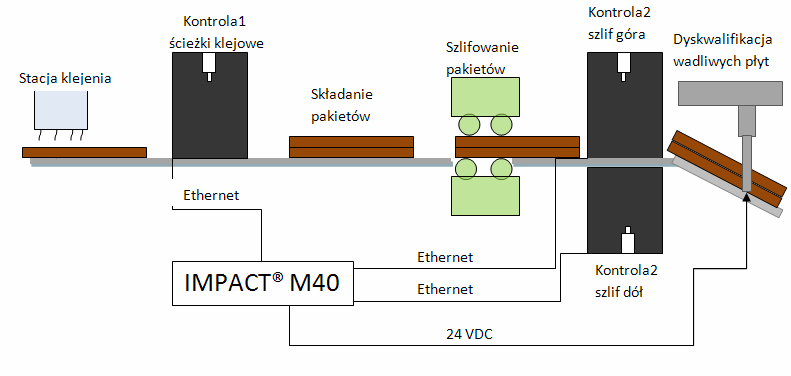

40 Kontrola ścieżek ek klejowych oraz szlifowanej powierzchni Trzy etapy kontroli: kontrola ścieżek klejowych, górnej powierzchni szlifu oraz dolnej powierzchni szlifu System wizyjny składa sięz: oprocesora IMPACT M40 o Trzech kamer IMPACT M290 o rozdzielczości 1628x1236 pikseli okażda z kamer w specjalnej ciemni, zabezpieczona przed zanieczyszczeniami. W ciemniach znajduje się też oświetlenie. o Interfejsu operatora na 24 monitorze Duże gabaryty do 1300x2700mm, zastosowano enkoderywyzwalające kameręco 300 mm płyty

41 Kontrola ścieżek ek klejowych oraz szlifowanej powierzchni

42 Kontrola ścieżek ek klejowych oraz szlifowanej powierzchni

43 ZAPRASZAMY DO WSPÓŁPRACY!
