1 Seminarium Automatyzacja linii produkcyjnych Czujniki optyczne i systemy wizyjne SensoPart w nowoczesnych, zautomatyzowanych liniach produkcyjnych przykłady aplikacji mgr inż. Robert Makowski, SELS Sp. z o. o. Sp. K.

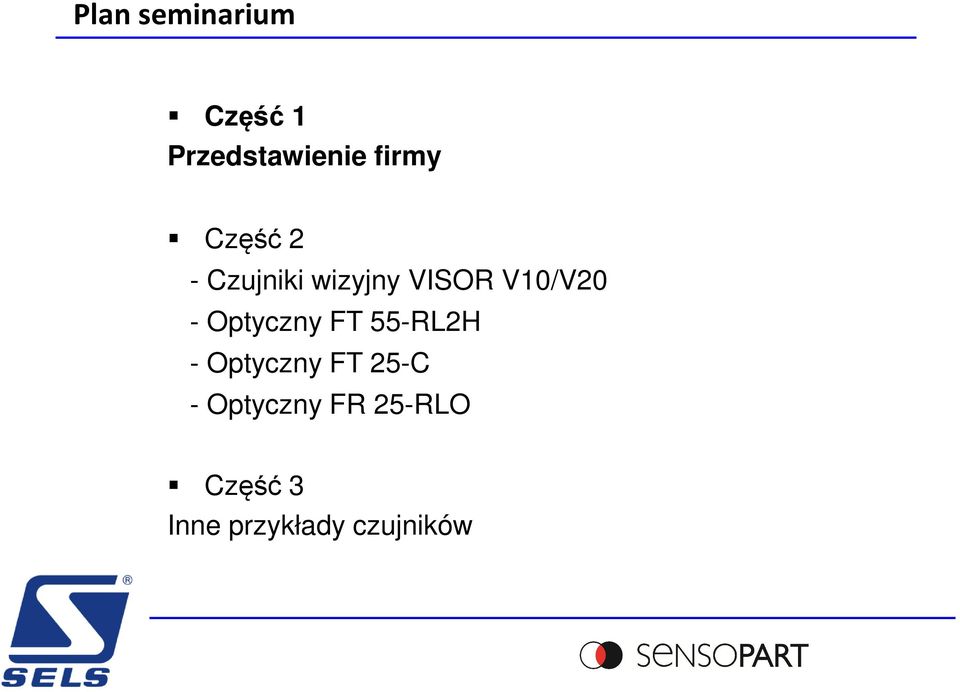

2 Plan seminarium Część 1 Przedstawienie firmy Część 2 - Czujniki wizyjny VISOR V10/V20 - Optyczny FT 55-RL2H - Optyczny FT 25-C - Optyczny FR 25-RLO Część 3 Inne przykłady czujników

3 Przedstawienie firmy 1984 Firma PUH i rozpoczyna produkcję czujników zbliżeniowych w Polsce (PCID, SCID, PCPD, PCR) 1992 Zmiana nazwy na SELS 1996 SELS zostaje wyłącznym dystrybutorem produktów firmy SensoPart na terenie Polski i Ukrainy 2000 stałe poszerzanie oferty z zakresu automatyki przemysłowej: przemienniki częstotliwości Eura Drives, kurtyny bezpieczeństwa MicroDetectors, złącza przemysłowe Phoenix Contact, zasilacze i wiele innych SELS wyłącznym dystrybutorem czujników ultradźwiękowych poziomu SENIX (USA)

4 AIDAR Co. Ltd

5 Zakres oferty Czujniki indukcyjne i pojemnościowe Optyczne: odbiciowe, refleksyjne, bariery, LED i laserowe, koloru i kontrastu, analogowe, Ultradźwiękowe Światłowody: plastikowe, szklane, Szczelinowe i okna optyczne Czujniki wizyjne: obiektowe, koloru, kodów 1D, 2D, tekstu OCR solar System wizyjny EyeSight

6 Zakres oferty

7 Plan seminarium Część 1 Przedstawienie firmy Część 2 - Czujniki wizyjny VISOR V10/V20 - Optyczny FT 55-RL2H - Optyczny FT 25-C - Optyczny FR 25-RLO Część 3 Inne przykłady czujników

8 Wizja maszynowa PC PLC (opcjonalnie) LAN Czujnik wizyjny Oświetlenie zewn. (opcjonalnie) Zasilacz I/O Trigger (opt.) Obiekt

9 Czujniki wizyjne VISOR Obiektowe Kody 1D, 2D, OCR Solar Detekcja koloru Kontrola złożenia Obecności Pozycji x/y Kontrola obrotu 360 Archiwizacja DataMatrix Codes Barcodes QR-Codes OCR na papierze, metalu, szkle lub plastiku Parametry Jakościowe ISO Archiwizacja Lokalizacja i kontrola wafli krzemowych Kontrola kształtu obiektów symetrycznych Kolorowe znaczniki, kolorowe komponenty, kolory przewodów

10 Aplikacja kontrola felg

11 Aplikacja nadruki na korkach

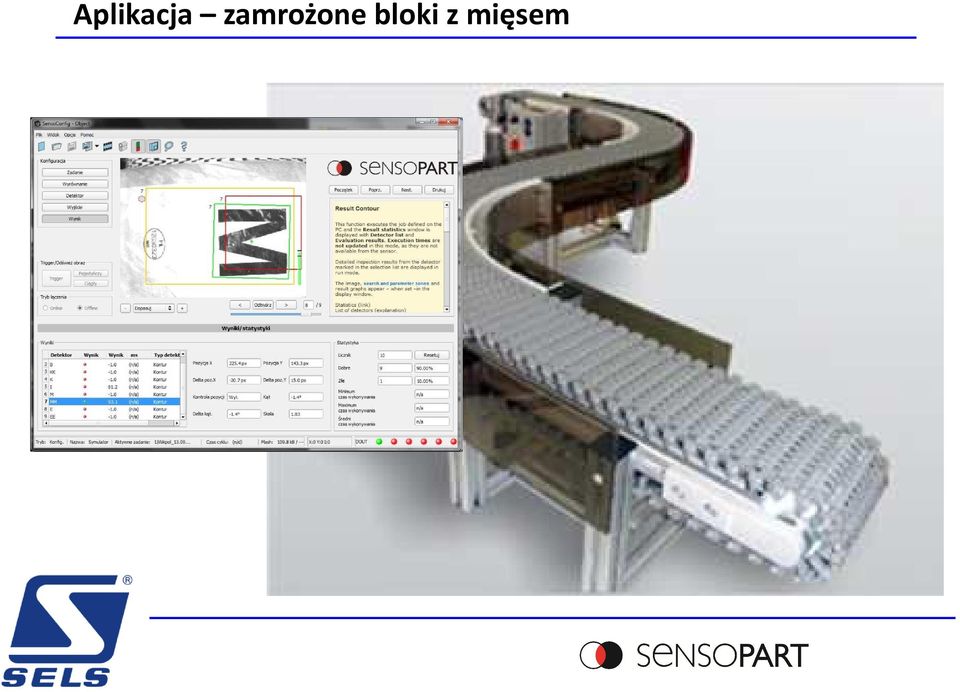

12 Aplikacja zamrożone bloki z mięsem

13 Przykład detekcja oznaczenia Edycja wzorca

14 Aplikacja - VISOR V20 CodeReader + OCR

15 Aplikacja paletyzacja wiader

16 Plan seminarium Część 1 Przedstawienie firmy Część 2 - Czujniki wizyjny VISOR V10/V20 - Optyczny FT 55-RL2H - Optyczny FT 25-C - Optyczny FR 25-RLO Część 3 Inne przykłady czujników

17 Aplikacja FT 55-RL2H Detekcja czarnej blaszki na jasnym, połyskliwym tle bloku silnika.

18 Aplikacja FT 55-RL2H do odległości 500 mm występuje niewielka histereza wykrywania obiektów jasnych w stosunku do ciemnych

19 Plan seminarium Część 1 Przedstawienie firmy Część 2 - Czujniki wizyjny VISOR V10/V20 - Optyczny FT 55-RL2H - Optyczny FT 25-C - Optyczny FR 25-RLO Część 3 Inne przykłady czujników

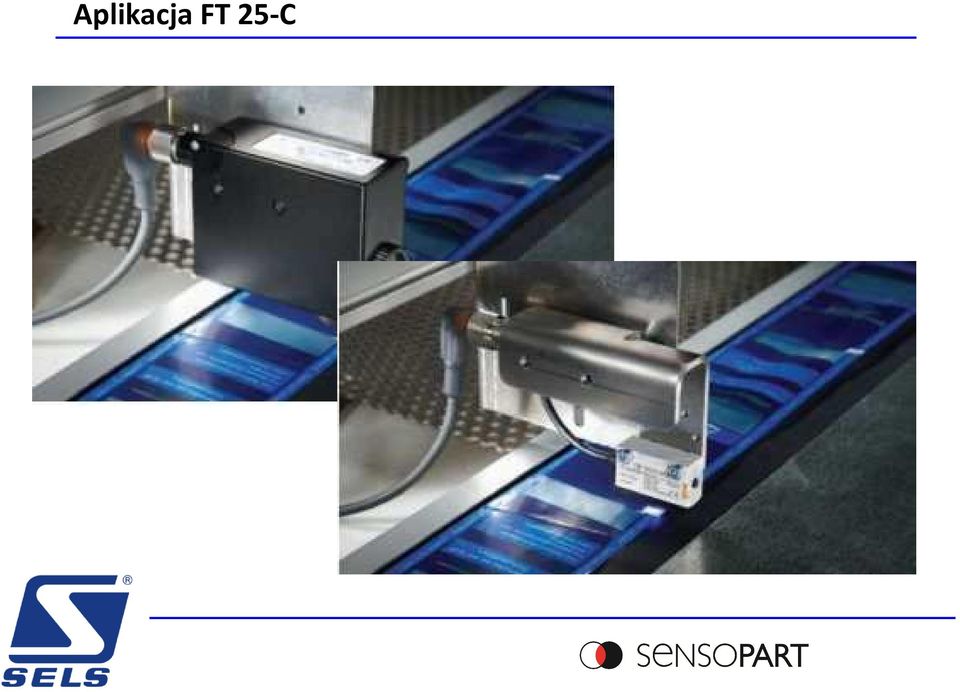

20 Aplikacja FT 25-C

21 Aplikacja FT 25-C Maszyny pakujące Drukarnie Przemysł papierniczy Etykieciarki Przemysł spożywczy

22 Aplikacja FT 25-C

23 Aplikacja FT 25-C

24 Aplikacja FT 25-C Obciążenie konektora: -metalowy, 14 kg - plastikowy, 5-6 kg IP 69K, ECOLAB częstotliwość 10 khz Olejoodporny: -OemetaUnimetAS Castrol Honilo 980 -AgipHycutET 46

25 Plan seminarium Część 1 Przedstawienie firmy Część 2 - Czujniki wizyjny VISOR V10/V20 - Optyczny FT 55-RL2H - Optyczny FT 25-C - Optyczny FR 25-RLO Część 3 Inne przykłady czujników

26 Aplikacja FR 25-RLO / FR 55-RLO Autokolimacja FR 25-RLO -zasięg do 4 metrów -częstotliwość 10 khz FR 55-RLO -zasięg do 20 metrów -częstotliwość 5 khz

27 Aplikacja FR 25-RLO / FR 55-RLO Szybkość, niezawodność, precyzja detekcja obiektów za otworem detekcja małych obiektów detekcja małych obiektów

28 Aplikacja FR 25-RLO / FR 55-RLO

29 Plan seminarium Część 1 Przedstawienie firmy Część 2 - Czujniki wizyjny VISOR V10/V20 - Optyczny FT 55-RL2H - Optyczny FT 25-C - Optyczny FR 25-RLO Część 3 Inne przykłady czujników

30 Czujniki ultradźwiękowe SENIX seria LVL - obudowa PVDF -zasięg do 10 m seria TSPC - obudowa stal nierdzewna -zasięg do 15 m Cechy wspólne 1. Większy stopień ochrony(ip68), 2.Pracawtemperaturzeod-40 o Cdo70 o C, 3. Komunikacja za pomocą RS232 lub 485 na komputerze PC 4. Darmowe oprogramowanie: programowanie wyjść, filtry, powiązania czasowe 5. Archiwizacja danych z danego okresu, 10. Zapis i wczytanie ustawień konfiguracji z pliku.

31 Aplikacja detekcja kruszywa w silosie TSPC21S

32 Aplikacja detekcja płatków crunch TSPC30S1

33 Pomysł na aplikację!? Doradzamy Dobieramy Testujemy Wypożyczamy Wspieramy

34 SELS jeden z największych producentów czujników w Polsce! Dziękuję za uwagę
