Standardowe przemienniki częstotliwości ABB dla aplikacji HVAC ACH550, 0.75 do 355 kw

Transkrypt

1 Standardowe przemienniki częstotliwości ABB dla aplikacji HVAC ACH550, 0.75 do 355 kw PROFIL DZIAŁANIA PRZEMYSŁ PRODUKTY APLIKACJE EKSPERCI PARTNERZY SERWIS

2 - jako standard! Łatwiejszy montaż i obsługa Wielojęzyczny panel sterowania z przyciskiem pomocy. Do wyboru 14 wstępnie zaprogramowanych makroaplikacji HVAC bez konieczności dalszego programowania. Podręcznik użytkownika dostarczany z każdym przemiennikiem częstotliwości. Zamiast bezpieczników mogą być użyte wyłączniki instalacyjne. Dławiki o zmiennej indukcyjności - do 25% mniej harmonicznych Dławiki o zmiennej indukcyjności umożliwiają standardowym napędom ABB dla aplikacji HVAC na emisję harmonicznych mniejszą nawet o 25% przy częściowym obciążeniu w porównaniu do tradycyjnych dławików o takich samych rozmiarach. Interaktywni asystenci Uruchomienia PID Funkcji czasowych Komunikacji szeregowej oraz wiele innych Wspaniałym rozwiązaniem jest Asystent Uruchomienia. Przeprowadził mnie szybko i sprawnie przez procedurę uruchomienia napędu. Umożliwił mi - mało doświadczonej osobie - poprawny rozruch napędu. Przemiennik częstotliwości HVAC firmy ABB komunikuje się ze mną w moim ojczystym języku, dzięki temu oszczędzam czas i pieniądze. Dzięki przemyślanej budowie przemiennika częstotliwości można w łatwy sposób podłączyć kable zasilające i sterujące. Przemienniki częstotliwości HVAC firmy ABB mają standardowo wbudowane wszystkie potrzebne mi elementy. Dlatego nie muszę martwić się o sprawdzanie każdego elementu dostawy osobno - daje mi to spokój, oszczędność czasu i pieniędzy. Funkcje czasowe sprawiają, że mogę wyjść z Centrum Zarządzania Automatyką Budynku i zająć się innymi zadaniami. Proste zasady obsługi gwarancyjnej ABB oznaczają mniej papierkowej roboty. Opcjonalny wyłącznik zasilania Zintegrowane rozwiązanie, umożliwiające szybkie i bezpieczne odłączenie zasilania, zaprojektowane w celu: ułatwienia instalacji, ułatwienia przeprowadzenia prac serwisowych, zaoszczędzenia przestrzeni. IP54 Interaktywny asystent uruchomienia Asystent uruchomienia wskaże Użytkownikowi jakie parametry należy nastawić, aby skonfigurować regulatory PID, funkcje czasowe oraz komunikację szeregową. Dostosowane oprogramowanie HVAC Standardowe przemienniki częstotliwości ABB dla aplikacji HVAC zawierają rozwiązania programowe oszczędzające czas oraz pieniądze. Na przykład bieżąca wartość sygnału różnicy ciśnień, może zostać przeliczona przez przemiennik częstotliwości oraz wyświetlona na panelu w postaci innych jednostek, takich jak: bar, l/s czy C. Wykonawca

3 Luksus spokoju Przemienniki częstotliwości ABB zastosowaliśmy i uruchomiliśmy na ponad 3000 obiektach. Łatwość obsługi i funkcjonalność pozwalają mi skoncentrować się na mojej pracy bez obawy o instalacje HVAC. Kiedy dzwonię do ABB wiem, że otrzymam właściwą odpowiedź. Dzięki zestawowi narzędzi ABB do szacowania oszczędności energii mogę udowodnić oszczędność kosztów, a to pomaga uzasadnić inwestycje. Niektórym ludziom podoba się ogólny pomysł oszczędzania energii, inni chcą poznać najdrobniejsze szczegóły. Obydwie te możliwości dostępne są z przemiennikami częstotliwości ABB. Nie muszę szukać dodatkowych zewnętrznych elementów takich jak przekaźniki czasowe czy regulatory PID, a później martwić się o ich kompatybilność. Przemienniki częstotliwości HVAC firmy ABB robią dokładnie to, do czego zostały zaprojektowane - gdy w budynku robi się gorąco zapewniają odpowiedni przepływ powietrza. Dokumentacja przemienników ABB jest napisana prosto i zrozumiale. Po raz pierwszy od dłuższego czasu nie otrzymałem wezwań od naszego personelu technicznego. Instalacja standardowych przemienników częstotliwości HVAC firmy ABB odbyła się szybko i sprawnie. Nie ma z nimi żadnych problemów - pracują cicho i bezawaryjnie. Funkcja Override jest niezwykle użyteczna ponieważ minimalizuje liczbę doddatkowych układów i urządzeń. Projektant Z dala od kłopotów Filtr EMC dla środowiska mieszkaniowego, klasa C2 (1. środowisko). Spełnia wymogi obowiązkowej normy dotyczącej zawartości prądowych harmonicznych EN Pokrywane płytki elektroniki wydłużają czas bezawaryjnej pracy napędu. Pełna moc (kw) silnika przy 50 C. Wszystkie cechy potwierdzone są pisemnym oświadczeniem producenta o ich zgodności. Zegar czasu rzeczywistego i kalendarz Funkcje zegara czasu rzeczywistego i kalendarza pozwalają na dokładne określenie czasu zdarzeń jakie miały w napędzie. Informacja wyświetlona jest w czytelny sposób na ekranie panelu sterowania. Funkcje zegara oraz kalendarza umożliwiają wykorzystanie funkcji czasowych. Kolejną funkcją jest możliwość łatwej zmiany czasu w zależności od różnych stref czasowych. Wbudowane funkcje czasowe Zewnętrzne regulatory czasowe nie są już potrzebne. Wbudowane standardowo funkcje czasowe, wykorzystujące zegar czasu rzeczywistego, pozwalają na uruchomienie, zatrzymanie lub zmianę prędkości napędu w zależności od pory dnia lub nocy. Dzięki funkcjom czasowym można załączać i wyłączać, przy pomocy przekaźników, zewnętrzne urządzenia. Praca w temperaturze otoczenia 50 C 24 godziny przez 365 dni BACnet MS/TP, N2, FLN oraz Modbus w standardzie Najczęściej używane w aplikacjach HVAC protokoły komunikacyjne są standardowo umieszczone w przemienniku częstotliwości. Daje to gwarancję dostępności oraz łatwej rozbudowy systemu. Firma ABB dostarczyła dziesiątki tysięcy napędów do instalacji automatyki budynkowej wykorzystujących komunikację szeregową, w tym do ponad instalacji z protokołem BACnet. IP21

4 Gotowy do pracy napęd dla aplikacji HVAC Zdarza się, że produkt, który został wprowadzony na rynek przewyższa oczekiwania wszystkich ludzi. Takim właśnie urządzeniem jest standardowy napęd ABB dla aplikacji HVAC. Od momentu pojawienia się pierwszego dedykowanego napędu dla układów HVAC, ponad tych przemienników częstotliwości zostało uruchomionych na wszystkich kontynentach. Bezawaryjność oraz terminowe dostawy sprawiły, że standardowy napęd ABB dla HVAC został światowym liderem, zdobywając nagrody we Włoszech oraz USA, za jego niezwykłe możliwości. A może prosty interfejs użytkownika? Zaprojektowany tak aby obsługa była prosta i intuicyjna podobnie jak w telefonie komórkowym. Uruchomienie napędu nie może być łatwiejsze. Przyczyniają się do tego między innymi standardowe, wstępnie zaprogramowane makroaplikacje, przeznaczone do obsługi najczęściej wykorzystywanych aplikacji. Wybór makroaplikacji zajmuje tylko kilka sekund. Przemiennik częstotliwości posiada makroaplikacje dla zastosowań HVAC przeznaczone do obsługi: wentylatorów nawiewu i wentylatorów wyciągowych, wentylatorów wież chłodniczych, pomp skraplaczy oraz wspomagania. Ogromne możliwosci panelu sterowania sprawiają, że użytkownik otrzymuje informacje w prostej i zrozumiałej formie. Emisja harmonicznych oraz zakłócenia radiowe (RFI) stanowią duży problem w wielu instalacjach HVAC. Standardowe przemienniki ABB dla aplikacji HVAC spełniają wymagania kompatybilności elektromagnetycznej. Opracowane przez ABB dławiki DC o zmiennej indukcyjności w funkcji obciążenia pozwalają obniżyć poziom harmonicznych nawet o 25% w porównaniu do rozwiązań ze standardowymi dławikami. Mniejsza emisja dwutlenku węgla dzięki lepszemu wykorzystaniu energii Jedną z największych korzyści stosowania standardowych przemienników częstotliwości ABB dla aplikacji HVAC jest możliwość oszczędzania energii w porównaniu do tradycyjnych metod kontroli przepływu. Zamiast utrzymywania jednej stałej prędkości, przemienniki częstotliwości umożliwiają dostosowanie jej do aktualnego zaptrzebowania. W aplikacjach HVAC, w których większość stanową pompy i wentylatory, napędy prądu przemiennego pozwalają na znaczną, nawet o 80%, redukcję wydatków poniesionych na energię. Dlatego też działania firmy ABB dotyczące oceny potencjału oszczędności energii stawiają ją na pierwszym miejscu w sektorze HVAC. ABB oferuje audyty energetyczne połączone z narzędziami programowymi Norma filtrująca zakłócenia - IEC/EN Standardowe napędy ABB dla aplikacji HVAC spełniają normę IEC/EN Oznacza to bezpieczeństwo oraz ułatwienie dla osób odpowiedzialnych za specyfikację i urządzeń. Nowa europejska norma narzuca surowe ograniczenia dotyczące emisji harmonicznych, generowanych przez urządzenia podłączone do sieci elektrycznej. Temperatura otoczenia do 50 C przez 365 dni w roku! Temperatura otoczenia wpływa na parametry wyjściowe każdego przemiennika częstotliwosci. Im wyższa temperatura tym mniejsza wartość prądu na wyjściu przemiennika częstotliwości. Oznacza to, że osoba zajmująca się doborem przemienników częstotliwości musi wziąć pod uwagę maksymalną temperaturę otoczenia. Zalety standardowych napędów ABB dla aplikacji HVAC: Wartości prądów wyjściowych dostępne są w przejrzystej formie dla różnych temperatur Identycze wartości prądów dla jednostek w obudowach IP21 i IP54. do szacowania oszczędności energii wbudowanymi w przemienniki częstotliwości. Audyty energetyczne pomagają w szybki sposób określić gdzie oraz ile enegii można zaoszczędzić. Oszczędności energii sięgające 50% mogą zostać osiągnięte poprzez redukcję prędkości silnika o 20%. Dodatkowo standardowe napędy ABB dla aplikacji HVAC przyczyniają się do zwrotu kosztów inwestycji w ciągu kilku - kilkunastu miesięcy, tylko dzięki oszczędności energii. Przez ponad 30 lat firma ABB dostarczyła miliony napędów AC, na całym świecie, które przyczyniają się do redukcji zużycia energii elektrycznej o około 140 TWh rocznie. Odpowiada to rocznemu zużyciu energii przez ponad 36 milionów europejskich gospodarstw domowych. To z kolei, przekłada się na redukcję emisji CO 2 o 70 milionów ton rocznie. Harmoniczne prądowe powodują zakłócenia, których skutki to niepożądane efekty takie jak migotanie światła, uszkodzenia komputerów oraz przegrzewanie urządzeń.

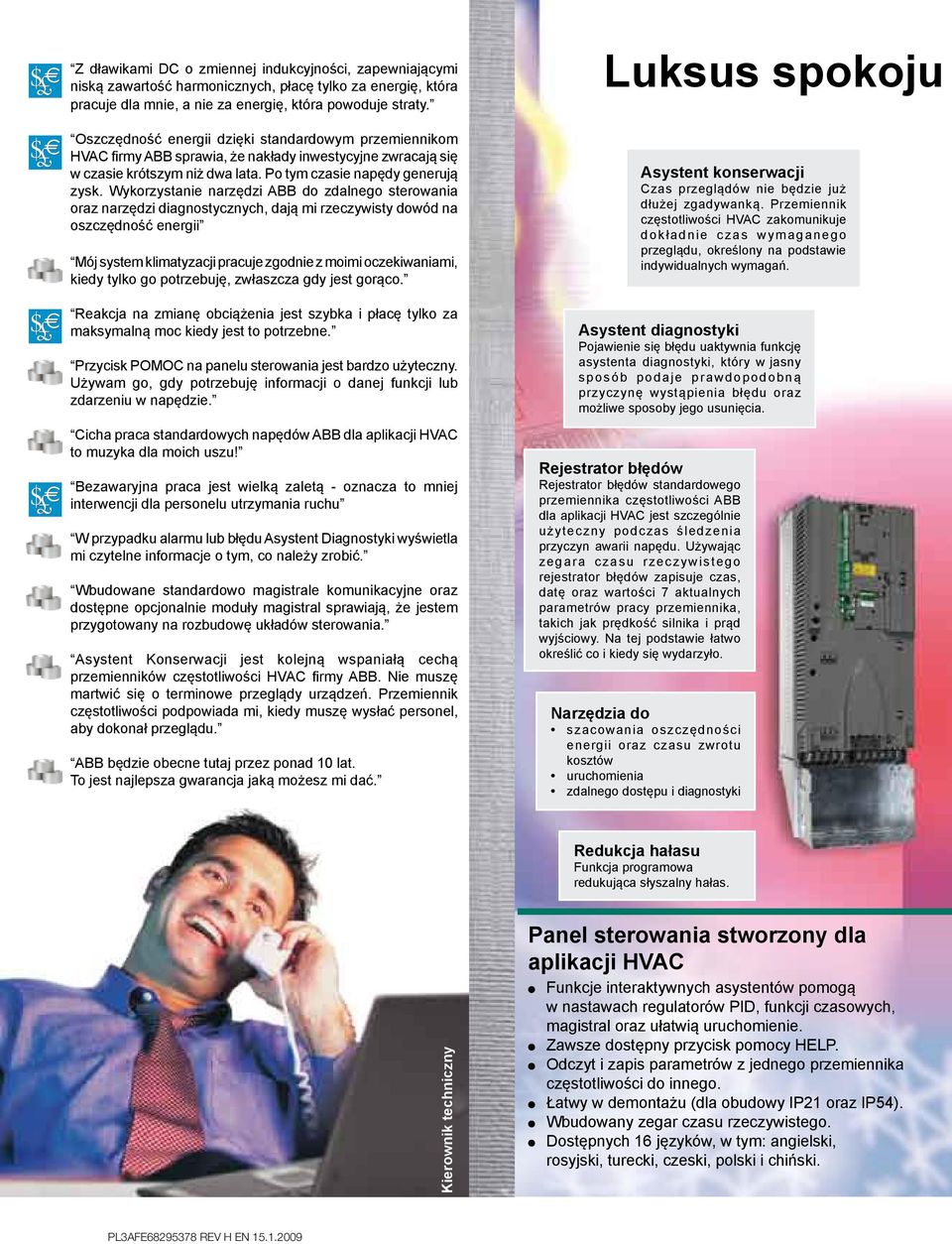

5 Z dławikami DC o zmiennej indukcyjności, zapewniającymi niską zawartość harmonicznych, płacę tylko za energię, która pracuje dla mnie, a nie za energię, która powoduje straty. Oszczędność energii dzięki standardowym przemiennikom HVAC firmy ABB sprawia, że nakłady inwestycyjne zwracają się w czasie krótszym niż dwa lata. Po tym czasie napędy generują zysk. Wykorzystanie narzędzi ABB do zdalnego sterowania oraz narzędzi diagnostycznych, dają mi rzeczywisty dowód na oszczędność energii Mój system klimatyzacji pracuje zgodnie z moimi oczekiwaniami, kiedy tylko go potrzebuję, zwłaszcza gdy jest gorąco. Reakcja na zmianę obciążenia jest szybka i płacę tylko za maksymalną moc kiedy jest to potrzebne. Przycisk POMOC na panelu sterowania jest bardzo użyteczny. Używam go, gdy potrzebuję informacji o danej funkcji lub zdarzeniu w napędzie. Cicha praca standardowych napędów ABB dla aplikacji HVAC to muzyka dla moich uszu! Bezawaryjna praca jest wielką zaletą - oznacza to mniej interwencji dla personelu utrzymania ruchu W przypadku alarmu lub błędu Asystent Diagnostyki wyświetla mi czytelne informacje o tym, co należy zrobić. Wbudowane standardowo magistrale komunikacyjne oraz dostępne opcjonalnie moduły magistral sprawiają, że jestem przygotowany na rozbudowę układów sterowania. Asystent Konserwacji jest kolejną wspaniałą cechą przemienników częstotliwości HVAC firmy ABB. Nie muszę martwić się o terminowe przeglądy urządzeń. Przemiennik częstotliwości podpowiada mi, kiedy muszę wysłać personel, aby dokonał przeglądu. ABB będzie obecne tutaj przez ponad 10 lat. To jest najlepsza gwarancja jaką możesz mi dać. Luksus spokoju Asystent konserwacji Czas przeglądów nie będzie już dłużej zgadywanką. Przemiennik częstotliwości HVAC zakomunikuje dokładnie czas wymaganego przeglądu, określony na podstawie indywidualnych wymagań. Asystent diagnostyki Pojawienie się błędu uaktywnia funkcję asystenta diagnostyki, który w jasny sposób podaje prawdopodobną przyczynę wystąpienia błędu oraz możliwe sposoby jego usunięcia. Rejestrator błędów Rejestrator błędów standardowego przemiennika częstotliwości ABB dla aplikacji HVAC jest szczególnie użyteczny podczas śledzenia przyczyn awarii napędu. Używając zegara czasu rzeczywistego rejestrator błędów zapisuje czas, datę oraz wartości 7 aktualnych parametrów pracy przemiennika, takich jak prędkość silnika i prąd wyjściowy. Na tej podstawie łatwo określić co i kiedy się wydarzyło. Narzędzia do szacowania oszczędności energii oraz czasu zwrotu kosztów uruchomienia zdalnego dostępu i diagnostyki Redukcja hałasu Funkcja programowa redukująca słyszalny hałas. Kierownik techniczny Panel sterowania stworzony dla aplikacji HVAC Funkcje interaktywnych asystentów pomogą w nastawach regulatorów PID, funkcji czasowych, magistral oraz ułatwią uruchomienie. Zawsze dostępny przycisk pomocy HELP. Odczyt i zapis parametrów z jednego przemiennika częstotliwości do innego. Łatwy w demontażu (dla obudowy IP21 oraz IP54). Wbudowany zegar czasu rzeczywistego. Dostępnych 16 języków, w tym: angielski, rosyjski, turecki, czeski, polski i chiński.

6 - jako standard! Montaż kołnierzowy Standardowe przemienniki częstotliwości ABB dla aplikacji HVAC posiadają możliwość montażu kołnierzowego. Mogą być zainstalowane na ścianie kanału powietrznego, lub zintegrowane z centralą przygotowującą powietrze. Poprzez umieszczenie radiatora przemiennika częstotliwości w strumieniu powietrza uzyskujemy dodatkowe, bardzo efektywne chłodzenie. Optymalizacja strumienia Wielkość strumienia zmienia się w zależności od aktualnego obciążenia. Dzięki temu uzyskuje się niższe zużycie energii oraz niższy poziom hałasu. Tryb cichej pracy ułatwia redukcję hałasu dla instalacji zanjdujących się w środowisku mieszkalnym. Dwa regulatory PID w standardzie Standardowy przemiennik częstotliwości A B B d l a a p l i k a c j i H VA C m a wbudowane dwa niezależne regulatory PID. Przykładowo: jeden regulator współpracuje z przemiennikiem częstotliwości, aby utrzymać ciśnienie w kanale, jednocześnie drugi regulator PID może być użyty do sterowania zewnętrznym urządzeniem np. zaworem wody chłodzącej. Cały proces może być nadzorowany i sterowany poprzez magistralę komunikacji szeregowej. Montaż jeden przy drugim Standardowe przemienniki ABB dla aplikacji HVAC są zoptymalizowane do zabudowy w szafie: mogą być one montowane jeden przy drugim, dla obudowy IP21 oraz IP54. Ochrona silnika przy pomocy PTC lub PT 100 Opcje FlashDrop - urządzenie do szybkiej konfiguracji niezasilonego przemiennika częstotliwości. Moduł rozszerzeń wyjść przekaźnikowych posiada trzy dodatkowe przekaźniki (moduł montowany jest pod pokrywą przemiennika częstotliwości). Router BACnet/IP, adapter LonWorks (akceptacja LonMark) lub inny opcjonalny moduł komunikacyjny. Moduł instalowany jest pod pokrywą przemiennika częstotliwości. Zestawy do instalacji panelu sterowania na drzwiach szafy sterowniczej. Filtry wyjściowe - proszę skontaktować się z najbliższym przedstawicielem ABB. Zewnętrzny moduł ethernetowy umożliwiający zdalny dostęp oraz diagnostykę. Wejścia i wyjścia sterownicze Poniższy schemat przedstawia standardową konfigurację wejść i wyjść przemiennika częstotliwości ABB dla aplikacji HVAC. Przykład połączeń jest odpowiedni dla wielu aplikacji HVAC takich jak wentylatory nawiewu, wentylatory wyciągowe, skraplacze czy pompy wspomagające. 1 SCR Ekran kabla sygnałowego 2 AI1 Zewnętrzne zadawanie 1: 0 (2) do 10 V lub 0 (4) do 20 ma 3 AGND Masa obwodu wejścia analogowego 4 10 V Napięcie zadawania 10 V DC 5 AI2 Bieżący sygnał 1: 0 (2) do 10 V lub 0 (4) do 20 ma 6 AGND Masa obwodu wejścia analogowego 7 AO1 Częstotliwość wejściowa: 0 (4) do 20 ma 8 AO2 Prąd wyjściowy: 0 (4) do 20 ma 9 AGND Masa obwodu wyjść analogowych V Napięcie pomocnicze +24 V DC 11 GND Masa sygnału powrotnego wejść cyfrowych 12 DCOM Masa wejść cyfrowych dla wszystkich wejść cyfrowych 13 DI1 Start/stop: aktywacja uruchamia napęd 14 DI2 Zezwolenie na bieg: deaktywacja zatrzymuje napęd 15 DI3 Prędkość stała 1 16 DI4 Zezwolenie na start 1: deaktywacja zatrzymuje napęd 17 DI5 Zezwolenie na start 2: deaktywacja zatrzymuje napęd 18 DI6 Nie używany Wskaźnik wirowania silnika oraz kierunku obrotów Dioda stanu napędu Oznaczenie HAND/OFF/AUTO Zegar czasu rzeczywistego Aktualna funkcja przycisku funkcyjnego 1 Przycisk funkcyjny 1 AUTO ZMNIEJSZANIE OFF (STOP) Wartość zadana Zmienna procesowa 1: wybieralna Zmienna procesowa 2: wybieralna Zmienna procesowa 3: wybieralna Aktualna funkcja przycisku funkcyjnego 2 Przycisk funkcyjny 2 ZWIĘKSZANIE POMOC HAND (START) 19 RO1C Przekaźnik 1 20 RO1A Domyślnie 21 RO1B Uruchomiony => 19 podłączone do RO2C Przekaźnik 2 23 RO2A Domyślnie 24 RO2B Bieg = > 22 podłączone do RO3C Przekaźnik 3 26 RO3A Domyślnie 27 RO3B Błąd (-1) => 25 podłączone do 27 Wszystkie wejścia i wyjścia są zabezpieczone przed zwarciem. Wszystkie podłączenia posiadają indywidualne oznaczenia, co ogranicza możliwość popełnienia błędów.
