1 ALTIVAR PLUS 1

2 ALTIVAR PLUS > Wstęp > Rozdział 1 Konfiguracje Altivar PLUS SCO (Standardowa Oferta Szaf) CCO (Konfigurowalna Oferta Szaf) FCO (Elastyczne Wersje Szaf) > Rozdział 2 Rozszerzona Moc do 2400 kw HHP (DuŜej Mocy Napędy) VHP (Wysokiej Mocy Napędy) > Rozdział 3 - Zakończenie 2

3 Wstęp Przemiennik częstotliwości ATV61 & ATV71 PLUS ATV61/71 NAPĘD Specyfikacja Klienta Przemiennik ATV61 Plus & 71 Plus 3

4 Wstęp Z napędami Altivar 61 Plus & 71 Plus oferujemy rozszerzone moŝliwości konfiguracji wykonania i gamy mocy dobrze znanej rodziny przemienników Altivar 61 Plus & Altivar 71 Plus. Z napędami Altivar 61 Plus & 71 Plus oferujemy nową elastyczność konfiguracji przemienników w wersji szaf wolnostojących z rozwiązaniem gotowym do pracy zgodnie z potrzebami klienta. Z napędami Altivar 61 Plus i 71 Plus oferujemy bezpieczne wykonanie z optymalizacją systemu chłodzenia, zabezpieczeniem elementów mocy i sterowania oraz przystosowaniem do róŝnych warunków pracy. Z napędami Altivar 61 Plus & 71 Plus oferujemy oszczędność czasu w instalacji oraz uruchomienia przemiennika. Z napędami Altivar 61 Plus & 71 Plus oferujemy dodatkowy serwis w postaci konfiguracji, utrzymania i szkolenia. 4

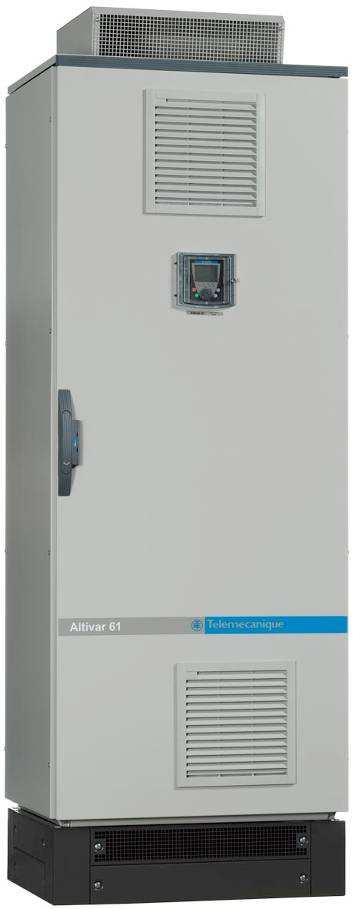

5 Altivar 61 Plus & 71 Plus SCO Standardowa oferta szaf (Podstawowa wersja) Moduł przemiennika Altivar Plus w standardowej obudowie szafowej wyposaŝony w dedykowane komponenty. RóŜnorodne typy ochrony IP: IP23, IP54 Standardowe wyposaŝenie: Szafa Sarel Spacial 6000 Główny wyłącznik z uchwytem drzwi Przełączniki, styczniki Dławik Liniowy/DC Filtr RFI klasy C3 Zaciski mocy Przemiennik Altivar 61 lub 71 Zdalny terminal graficzny na drzwiach obudowy Kontrola wentylacji Kontrola temperatury silnika 5

6 Altivar 61 Plus & 71 Plus CCO Konfigurowalna Oferta Szaf (Podstawowa wersja + opcje) Konfigurowalna wersja przemiennika z dodatkowymi opcjami. Wysoki standard wykonania daje najwyŝszy stopień niezawodności i bezpieczeństwa pracy. Opcje zaleŝne od wersji: Wyłącznik Karty I/O Stycznik liniowy Karty komunikacyjne Moduł hamowania Pt 100 Dławik silnikowy Układ klimatyzacji Amperomierz Kontrola temp. silnika Wyłącznik bezp. Zewn. Chłodzenie silnika Szybki wyłącznik Cokół 200mm Preventa przekaźnik Wejście przewodów od góry Zasilanie wew. 24V itd. 6

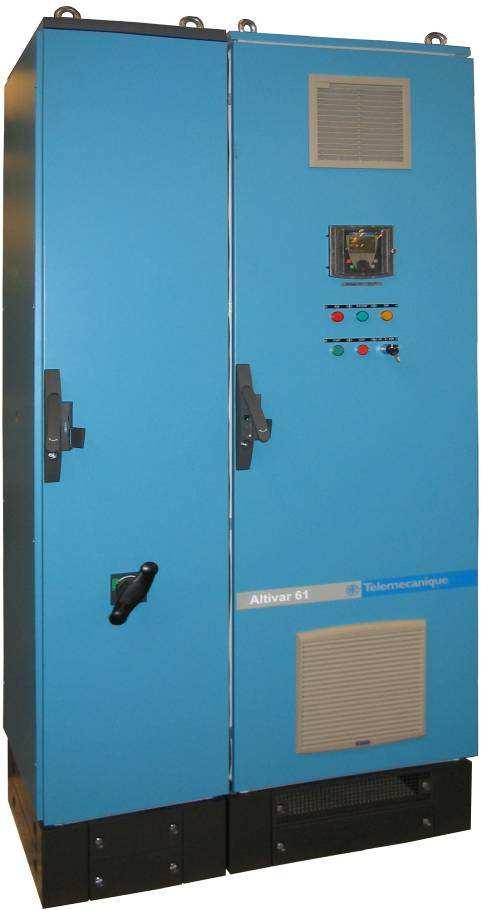

7 Altivar 61 Plus & 71 Plus FCO Elastyczne wersje szaf Przystosowany do potrzeb aplikacji modifikacja i/lub specyficzne opcje zgodnie z potrzebami klienta. MoŜliwe modyfikacje: Przystosowany do wymagań klienta kolor szafy System budowy szafy np. SAREL, Rittal Specyficzne funkcje sterowania Wskaźniki sterowania na drzwiach szafy Przekaźniki sterowania i styczniki liniowe Bypass Wspólny dławik DC kilku napędów Kontrola sprzęgła napieciowego Zabezpieczenie tranformatora System kontroli wibracji Zintegrowany sterownik PLC (Premium, Twido) Praca dla wielu silników Rozwiązanie 6-pulsowe, 12-pulsowe, 18-pulsowe, 24-pulsowe Itd.. 7

8 HHP (High Horse Power) HHP gama napędów duŝej mocy ATV71 Plus Stały Moment 690V 500V 400V HHP gama do 500 kw HHP gama do 500 kw HHP gama do 630 kw kW 690V 500V 400V ATV61 Plus Zmienny moment HHP gama do 630 kw HHP gama do 630 kw HHP gama do 800 kw 90 kw moc do 800 kw Standardowy przemiennik Altivar Plus w układach podstawowych wolnostojących szaf. Zintegrowane układy i systemy odprowadzenia ciepła, niezawodność i łatwość uruchomienia sprawiają, Ŝe Altivar Plus idealnie spełnia wymagania pracy w trudnym środowisku. Łatwość doboru Szybka instalacja Natychmiastowa praca Niezawodne działanie 8

9 HHP (High Horse Power) HHP gama napędów duŝej mocy Specyficzne wymagania sterowania Panel kontrolny, sterownik PLC, wyłączniki Utrzymanie Przemiennik montowany na szynie Bezpieczeństwo Wysoka ochrona dzięki szybkim bezpiecznikom aktywnym Otwartość na wymagania aplikacyjne Sekcja sterowania wyłącznikiem Niezawodność Testowane i zatwierdzone systemy chłodzenia szaf Altivar Plus Programowanie i komunikacja ATV61/71 HMI, opcje komunikacyjne RóŜne typy zabezpieczenia IP IP23, IP54; IP54 z separowanym odpływem powietrza 9

10 VHP (Very High Power) Zakres mocy napędów wysokiej mocy kW Gama VHP oferuje zakres mocy Altivar 61 Plus & Altivar 71 Plus do 2400kW. Napędy VHP oferują kompaktową konstrukcję przez umieszczenie wewnątrz obwodu chłodzącego. Napędy VHP dzięki odpowiednio dobranej konstrukcji szaf zapewniają bezpieczeństwo układów elektronicznych przed surowym środowiskiem pracy. Napędy VHP natychmiast integrują się do systemów automatyki i są gotowe do natychmiastowej pracy. 10

11 VHP (Very High Power) Zakres mocy napędów wysokiej mocy ATV71 Plus Stały moment 690V 500V 400V 690V 500V 400V HHP gama do 500 kw VHP zakres <1300 kw HHP gama do 500 kw VHP zakres < 1500 kw HHP gama do 630 kw VHP zakres do 2000 kw ATV61 Plus Zmienny moment HHP gama do 630 kw VHP < 1400 kw HHP gama do 630 kw VHP zakres < 1800 kw HHP gama do 800 kw VHP zakres do 2400 kw 90 kw do 2400 kw kW Łatwość doboru Szybka instalacja Natychmiastowa praca Niezawodne działanie 11

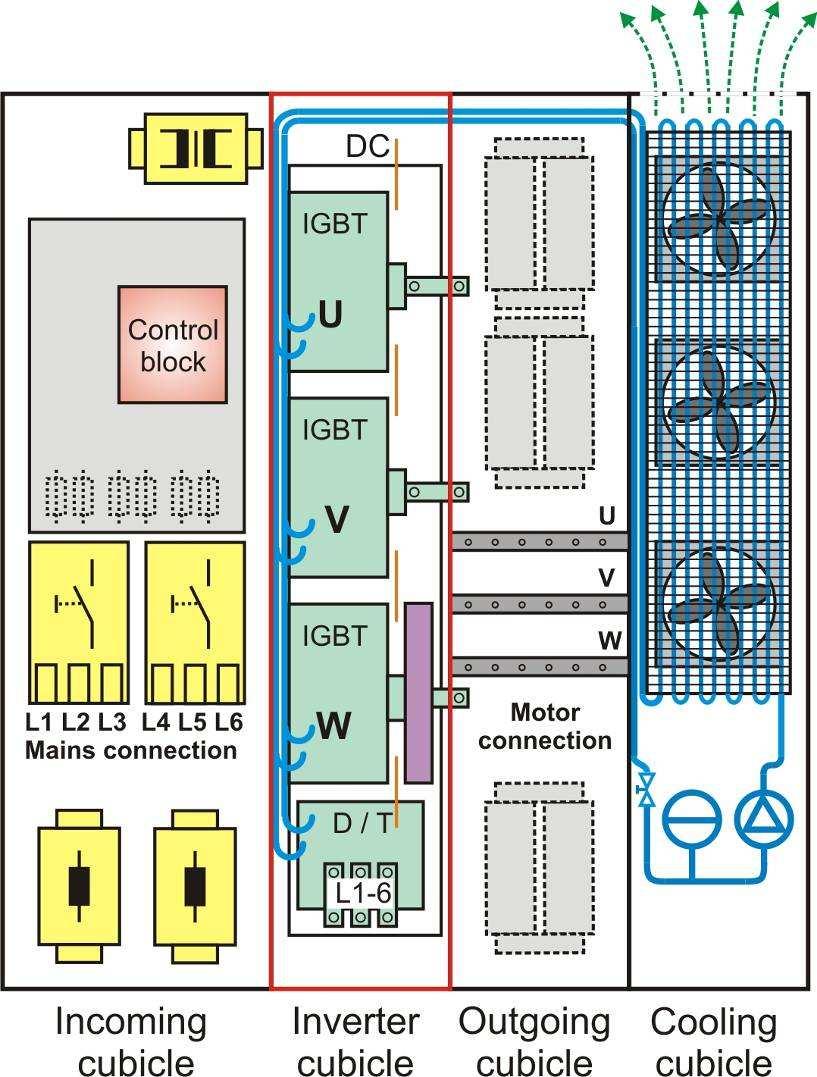

12 VHP (Very High Power) Struktura napędów VHP Elastyczny w programowaniu i komunikacji ATV61/71 HMI, opcje komunikacyjne, specyfikacje systemu Sekcja sterowania Panel kontrolny, sterownik PLC Stopnie ochrony IP23, IP54 IP55 z opcją chłodzenia wodą Niezawodność Przetestowane i zatwierdzone systemy chłodzenia Otwarty na specyficzne wymagania aplikacji Sekcja połączeń (wewnątrz szafy) Łatwość utrzymania i serwisu Moduły IGBT i sam napęd są w łatwy sposób wymieniane 12

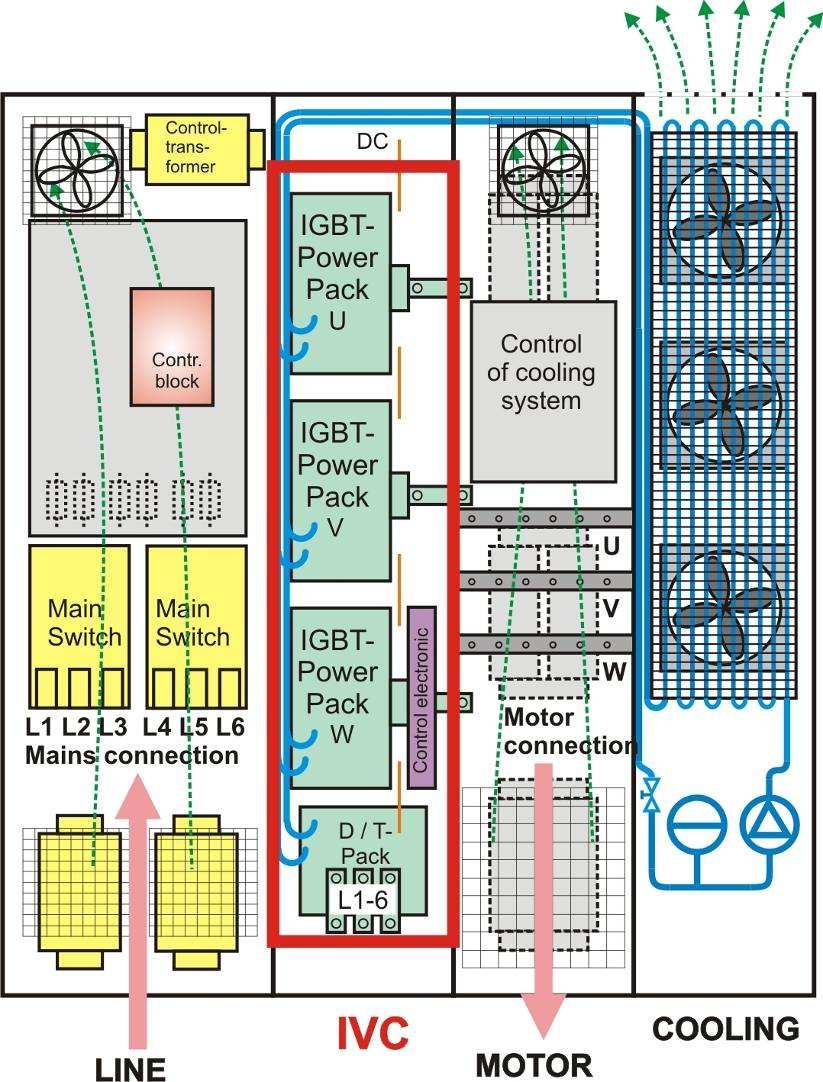

13 VHP (Very High Power) Środowisko pracy napędów VHP Gama VHP oferuje wysoki poziom zabezpieczenia Pełna ochrona elementów mocy IVC dzięki dedykowanemu chłodzeniu wewnętrznemu. Separowany układ odpływu powietrza. Dlatego napędy VHP są zabezpieczone przed działaniem środowiska otoczenia. Gama VHP oferuje kompaktowy rozmiar 1.8m szeroki dla 1200kW zawierając większość opcji 2.0m wysoki umoŝliwia szybki i tani transport Łatwe połączenie do kanałów wlotu/wylotu powietrza. Konfiguracja obudowy do IP55 13

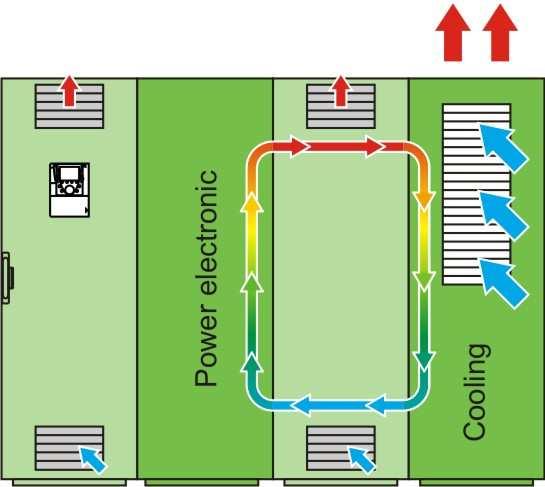

14 VHP (Very High Power) Konfiguracje napędów VHP Dedykowana ochrona napędów VHP w wymagających środowiskach IP23 dedykowane do pomieszczeń zamkniętych. Bardzo kompaktowe rozwiązanie dzięki wewnętrznemu układowi chłodzenia. IP54 dedykowane do cięŝkich środowisk. Wysoki stopień ochrony dzięki filtrom na wlocie i wylocie kanałów chłodzenia oraz całkowitej enkapsulacji elementów energoelektronicznych. Te same wymiary dla IP23 oraz IP54 14

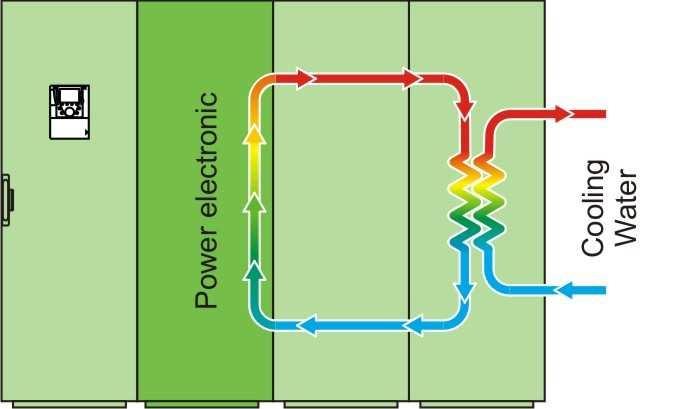

15 VHP (Very High Power) Konfiguracje układów chłodzenia napędów VHP Dedykowana ochrona napędów VHP w wymagających środowiskach IP55 dla rozwiązań z chłodzeniem wodą. 95% rozpraszanej enegii wychładzana jest przez zewnętrzny obwód wodny. Pełna enkapsulacja elementów energoelektronicznych oraz stopień ochrony IP55 rozdzielnicy zapewniają duŝą niezawodność w cięŝkich środowiskach Zewnętrzne chłodzenie zapewnia odprowadzenie większości rozpraszanej energii poza pomieszczenie zainstalowania dzięki zewnętrznemu wymiennikowi ciepła. Oszczędność kosztów instalacji oraz działania układów klimatyzacji. Oferta dostosowana do wymagań klienta. 15

16 VHP (Very High Power) Jakość zasilania napędów VHP Wszystkie napędy VHP mają zintegrowane mostki 12-pulsowe. Konfiguracja napędu z mostkiem 12-pulsowym to jedynie straty transformatora oraz przemiennika. Konfiguracja napędu z mostkiem 12-pulsowym zapewnia współczynnik THDI o wartości około 8%. 6-pulsowe z filtrem: Transformator SN/nn 1,0% Filtr aktywny lub pasywny 1,5% Dławik sieciowy 0,1% Przemiennik 2,0% Straty: 4,6% Zasilanie ATV61 Plus & 71 Plus 18-pulsowe 12-pulsowe 24-pulse supply 6-pulsowe 24-pulsowe 12-pulowe: Transformator SN/nn 1,0% Filtr aktywny lub pasywny 0,0% Dławik sieciowy 0,0% Przemiennik 2,0% Straty: 3,0% kw 16
