1 OPIS BUDOWLANY do projektu budowlanego wykonania otworu drzwiowego p.poż. w sali gimnastycznej wraz z wykonaniem stopni zewnętrznych w budynku Zespołu Szkół Ponadgimnazjalnych na działce nr 559 położonej w Łasinie przy ul. Odrodzenia Polski 3. I. Dane ogólne: Zgodnie życzeniem Inwestora zaprojektowano otwór drzwiowy p.poż w sali gimnastycznej wraz z wykonaniem stopni zewnętrznych w budynku Zespołu Szkół Ponadgimnazjalnych w Łasinie przy ulicy Odrodzenia Polski 3. Inwestor zlecił opracowanie indywidualne projektu. Przedmiotowy otwór drzwiowy zostanie wykonany w ścianie szczytowej budynku sali gimnastycznej od strony wjazdu bramowego w ulicy Konarskiego. Wyjscie p.poż. oraz schody zewnetrzne zostaną zadaszone daszkiem na konstrukcji samonośnej pokrytym poliwęglanem trójkomorowym. Główne wejście do budynku znajduje się od strony ulicy Odrodzenia Polski. II. Projekt zagospodarowania działki 2.1. Projekt zagospodarowania i zabudowy działki Na terenie działki 559 położonej w Łasinie przy ulicy Odrodzenia Polski projektuje się wyjście p.poż. w istniejącym budynku sali gimnastycznej. Na przedmiotowej działce znajduje się istniejący budynek szkoły wraz z wjazdem bramowym oraz infrastrukturą techniczną towarzyszącą. Teren działki uzbrojony. Dojazd do budynku bezpośrednio z istniejącego zjazdu z drogi gminnej. Teren działki równinny Uciążliwości Budynek szkoły znajduje się poza zasięgiem wszelkich uciążliwości. W pobliżu projektowanego obiektu nie występują żadne szkodliwe promieniowania i oddziaływania pól elektromagnetycznych, nie występuje hałas ani drgania, brak również zanieczyszczenia powietrza, gruntu i wód. Obiekt z projektowanym wyposażeniem i przeznaczeniem funkcjonalnym nie wprowadza emisji hałasów i wibracji. Budynek z uwagi na małą wysokość nie powoduje szczególnego zacieśnienia otoczenia. Obiekt nie wprowadza szczególnych zakłóceń w ekologicznej charakterystyce powierzchni ziemi, gleby, wód powierzchniowych i podziemnych. Charakter użytkowania budynku pozwala na zachowania biologicznie czynnego terenu działki poza powierzchnią zabudowaną.

2 2.3. Usytuowanie budynku Budynek szkoły usytuowany jest na działce jako obiekt wolnostojący z zachowaniem przepisowych odległości ogłoszonych w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dojścia i dojazdy Do przedmiotowej działki prowadzi istniejący zjazd bramowy z drogi gminnej Miejsce gromadzenia odpadów stałych - nie dotyczy Przyłączenia do sieci zewnętrznych Woda nie dotyczy. Ścieki nie dotyczy. Energia elektryczna nie dotyczy. Ogrzewanie nie dotyczy. Odprowadzenie wód opadowych powierzchniowo po działce Inwestora Zieleń Na terenie działki znajdują się istniejące tereny zielone, które zostaną zachowane Ogrodzenie Teren działki jest ogrodzony Powierzchnia zabudowy 7,09 m 2 III. Dane konstrukcyjno materiałowe: 3.1. Ławy fundamentowe zaprojektowano jako żelbetowe wylewane na mokro na placu budowy z betonu klasy B20 i zbrojone 4 prętami Ø 12 mm i stali A-III. Strzemiona należy wykonać co 20 cm z prętów Ø 6 mm i stali A-O. UWAGA: fundamenty zaprojektowano dla naprężeń dopuszczalnych 0,15 MPa. Przed wykonaniem fundamentów dokonać sprawdzenia nośności gruntów. Ławy fundamentowe wykonać na 10 cm podbetonie klasy B10, na którym należy wykonać izolację z 1 x warstwy papy termozgrzewalnej Ściany fundamentowe gr. 25 cm wylewane z betonu klasy B20 oraz murowane z bloczków betonowych odmiany M-700 na zaprawie cementowo-wapiennej marki 5 MPa. Izolacja pionowa ścian lepikiem asfaltowym na gorąco bez wypełniaczy mineralnych.

3 3.3. Wieniec żelbetowy na ścianach nośnych należy wykonać wieniec z 4 Ø 12 mm, a strzemiona z prętów Ø 6 mm co 20 cm ze stali A-III (A-0) i betonu klasy B Nadproże nad drzwiami zaprojektowano z dwóch dźwigarów NP-180 mm skręconych ze śrubą M18 wraz z rurką dystansową. Dźwigary układać na poduszce żelbetowej grubości 10 cm szerokości muru 40 cm i długości 50 cm. Poduszkę zazbroić krzyżowo prętami fi 10 mm co 10 cm. Stal A-III, A-0, beton B Tynki zewnętrzne strukturalny, cieńkowarstwowy Tynki wewnętrzne tradycyjne trójwarstwowe cementowo wapienne Stolarka zewnętrzna aluminiowa, p.poż Schody zewnętrzne wylewane żelbetowe z betonu B20 i stali A-III, A-0 wykonać z zgodnie z rysunkiem nr Izolacje przeciwwilgociowe: Izolacja pozioma 2 x papa asfaltowa na lepiku asfaltowym Izolacja pionowa 2 x lepik asfaltowy na gorąco lub abizol R + P na zimno Opaska istniejąca częściowo do rozbiórki w miejscu wykonywanyh schodów zewnętrznych. Nową opaskę wykonać jako żelbetową wylewną z betonu B15 na podkładzie z piasku stabilizowanego cementem. Grubość podsypki 30 cm, zagęszczona do Id=0, Elementy wykończeniowe: Daszek nad wejściem, rynny i rury spustowe systemowy o konstrukcji samonośnej, pokrycie poliwęglan trójkomorowy. Rynny i rury spustowe sytemowe w komplecie z daszkiem Obróbki blacharskie wykonać z blachy ocynkowanej gr. 0,55 mm Balustrada systemowa z rur stalowych nierdzewnych. Wysokość balustrady 110 cm Malowanie Ściany wewnętrzne projektuje się malowanie farbami latexowymi w kolorach wg uznania Inwestora.

4 Sufity projektuje się malowanie farbami na bazie lateksu w kolorze białym Elewacja projektuje się malowanie farbami emulsyjnymi do zewnętrznego stosowania w kolorach stonowanych dostosowanych do otoczenia oraz istniejącej kolorystyki elewacji Parkiet: - w części sali gimnastycznej należy przyjąć wymianę parkietu oraz jego cyklinowanie, uzupełnienie ubytków np. szpachlówką sosnową, a następnie pomalowanie lakierem np. Bona Sportive Finish dwukomponentowym w 100% poliuretanowym lakierem nawierzchniowym; - w ścianie zewnętrznej należy odszukać istniejące nawiewy, które zostały zakryte styropianem podczas docieplania i je udrożnić; - w miejscu otworów nawiewnych zamontować kratki z siatką ochronną przed owadami; - wewnątrz sali należy wymienić istniejące listwy przyścienne na nowe listwy drewniane kołkowane do ściany; UWAGA! Przy zastosowaniu na ocieplenie styropianu należy wyłącznie stosować lepiki asfaltowe bez wypełniaczy mineralnych. IV. Informacja o planie bezpieczeństwa i ochrony zdrowia 4.1. Zakres robót budowlanych Dobudowa schodów zewnętrznych oraz wykucie otworu p.poż w ścianie zewnętrznej. Ławy żelbetowe wylewane. Nadproża stalowe. Stolarka drzwiowa aluminiowa Kolejność wykonywanych robót a) roboty ziemne - wykopy pod schody zewnętrzne. b) roboty betonowe i murowe: - wykonanie ław fundamentowych, ścian fundamentowych, płyty żelbetowej i nadproża, - montaż i demontaż szalunków ław fundamentowych, - wykonanie wieńców żelbetowych, montaż i demontaż szalunków wieńców, c) montaż stolarki drzwiowej zewnętrznej, d) wykonanie elewacji (docieplenie ścian styropianem), e) posadzki, tynki, f) roboty wykończeniowe.

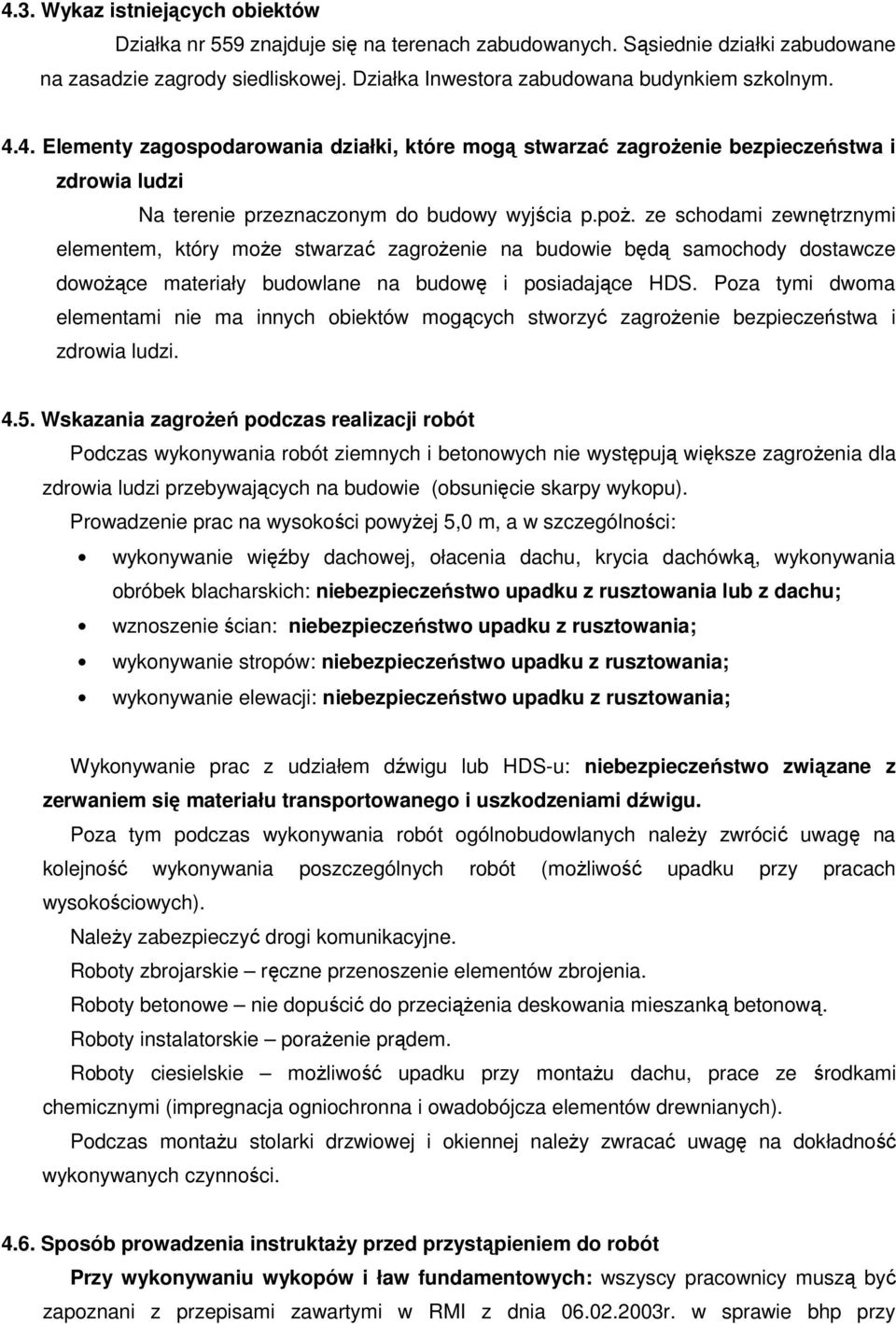

5 4.3. Wykaz istniejących obiektów Działka nr 559 znajduje się na terenach zabudowanych. Sąsiednie działki zabudowane na zasadzie zagrody siedliskowej. Działka Inwestora zabudowana budynkiem szkolnym Elementy zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Na terenie przeznaczonym do budowy wyjścia p.poż. ze schodami zewnętrznymi elementem, który może stwarzać zagrożenie na budowie będą samochody dostawcze dowożące materiały budowlane na budowę i posiadające HDS. Poza tymi dwoma elementami nie ma innych obiektów mogących stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi Wskazania zagrożeń podczas realizacji robót Podczas wykonywania robót ziemnych i betonowych nie występują większe zagrożenia dla zdrowia ludzi przebywających na budowie (obsunięcie skarpy wykopu). Prowadzenie prac na wysokości powyżej 5,0 m, a w szczególności: wykonywanie więźby dachowej, ołacenia dachu, krycia dachówką, wykonywania obróbek blacharskich: niebezpieczeństwo upadku z rusztowania lub z dachu; wznoszenie ścian: niebezpieczeństwo upadku z rusztowania; wykonywanie stropów: niebezpieczeństwo upadku z rusztowania; wykonywanie elewacji: niebezpieczeństwo upadku z rusztowania; Wykonywanie prac z udziałem dźwigu lub HDS-u: niebezpieczeństwo związane z zerwaniem się materiału transportowanego i uszkodzeniami dźwigu. Poza tym podczas wykonywania robót ogólnobudowlanych należy zwrócić uwagę na kolejność wykonywania poszczególnych robót (możliwość upadku przy pracach wysokościowych). Należy zabezpieczyć drogi komunikacyjne. Roboty zbrojarskie ręczne przenoszenie elementów zbrojenia. Roboty betonowe nie dopuścić do przeciążenia deskowania mieszanką betonową. Roboty instalatorskie porażenie prądem. Roboty ciesielskie możliwość upadku przy montażu dachu, prace ze środkami chemicznymi (impregnacja ogniochronna i owadobójcza elementów drewnianych). Podczas montażu stolarki drzwiowej i okiennej należy zwracać uwagę na dokładność wykonywanych czynności Sposób prowadzenia instruktaży przed przystąpieniem do robót Przy wykonywaniu wykopów i ław fundamentowych: wszyscy pracownicy muszą być zapoznani z przepisami zawartymi w RMI z dnia r. w sprawie bhp przy

6 wykonywaniu robót budowlanych Dz.U. Nr 47, poz. 401 rozdział 10 roboty ziemne, rozdział 14 Roboty zbrojarskie i betoniarskie. Przy wykonywaniu ścian: wszyscy pracownicy muszą być zapoznani z przepisami zawartymi w RMI z dnia r. w sprawie bhp przy wykonywaniu robót budowlanych Dz.U. Nr 47, poz. 401 rozdział 8 Rusztowania i ruchome podesty robocze, rozdział 9 Roboty na wysokościach, rozdział 12 Roboty murarskie i tynkarskie. Przy wykonywaniu stropów: wszyscy pracownicy muszą być zapoznani z przepisami zawartymi w RMI z dnia r. w sprawie bhp przy wykonywaniu robót budowlanych Dz.U. Nr 47, poz. 401 rozdział 9 Roboty na wysokościach, rozdział 14 Roboty zbrojarskie i betoniarskie. Przy wykonywaniu konstrukcji i pokrycia dachu: wszyscy pracownicy muszą być zapoznani z przepisami zawartymi w RMI z dnia r. w sprawie bhp przy wykonywaniu robót budowlanych Dz.U. Nr 47, poz. 401 rozdział 9 Roboty na wysokościach, rozdział 13 Roboty ciesielskie, rozdział 17 Roboty dekarskie i izolacyjne, rozdział 11 Roboty impregnacyjne i odgrzybieniowe. Przy wykonywaniu prac z użyciem dźwigu: wszyscy pracownicy muszą być zapoznani z przepisami zawartymi w RMI z dnia r. w sprawie bhp przy wykonywaniu robót budowlanych Dz.U. Nr 47, poz. 401 rozdział 7 Maszyny i inne urządzenia techniczne. Przy wykonywaniu instalacji elektrycznych: wszyscy pracownicy muszą być zapoznani z przepisami zawartymi w RMI z dnia r. w sprawie bhp przy wykonywaniu robót budowlanych Dz.U. Nr 47, poz. 401 rozdział 6 Instalacje i urządzenia elektroenergetyczne Wykaz środków technicznych i organizacyjnych zapobiegającym niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia: Na pomieszczeniu socjalnym oznaczonym na planie budowy umieścić wykaz zawierający adresy i numery telefonów: - najbliższego punktu lekarskiego, - straży pożarnej, - pogotowia ratunkowego, - policji W pomieszczeniu socjalnym umieścić: - telefon komórkowy w takim miejscu, żeby wszyscy pracownicy mieli do niego dostęp, - kaski ochronne, - paski i linki zabezpieczające przy [pracach na wysokościach, - okulary ochronne, - ubrania i rękawice robocze Ogrodzenie terenu budowy wykonać o wysokości minimum 1,50 m.

7 Rozmieścić tablice ostrzegawcze (teren budowy obcym wstęp wzbroniony, wykopy, prace na wysokościach itp.) Oświetlić teren budowy Skarpy wykopów o odpowiednim nachyleniu Wykonać skarpy zabezpieczające wykop przed wodami opadowymi Na terenie budowy za pomocą tablic informacyjnych wyznaczyć drogę ewakuacyjną Materiały służące do budowy i montażu powinny być składowane w miejscach oddalonych od innych obiektów, przy drogach wewnętrznych (ewakuacyjnych). Kierownik budowy nie jest zobowiązany do sporządzenia planu bioz. V. Uwagi końcowe: 5.1. Zgodnie z art. 20, ust. 4 Prawa budowlanego oświadczam, że projekt budowlany otworu drzwiowego p.poż w sali gimnastycznej wraz ze stopniami zewnętrznymi w budynku Zespołu Szkół Ponadgimnazjalnych w Łasinie przy ulicy Odrodzenia Polski 3 na działce nr 559 został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Materiały budowlane oraz elementy prefabrykowane winny odpowiadać atestom technicznym oraz ustaleniom odnośnych norm Wszystkie prace budowlane należy wykonać zgodnie z przepisami i normami obowiązującymi w budownictwie pod kierunkiem osoby uprawnionej. Do prac budowlanych należy zatrudnić wykwalifikowanych rzemieślników posiadających odpowiednich odpowiednie uprawnienia budowlane. Szczególną uwagę należy zwrócić na przestrzeganie przepisów BHP zarówno przez osoby bezpośrednio zatrudnione na budowie jak i przez postronne. opracowała: tech. bud. Katarzyna Golczyk

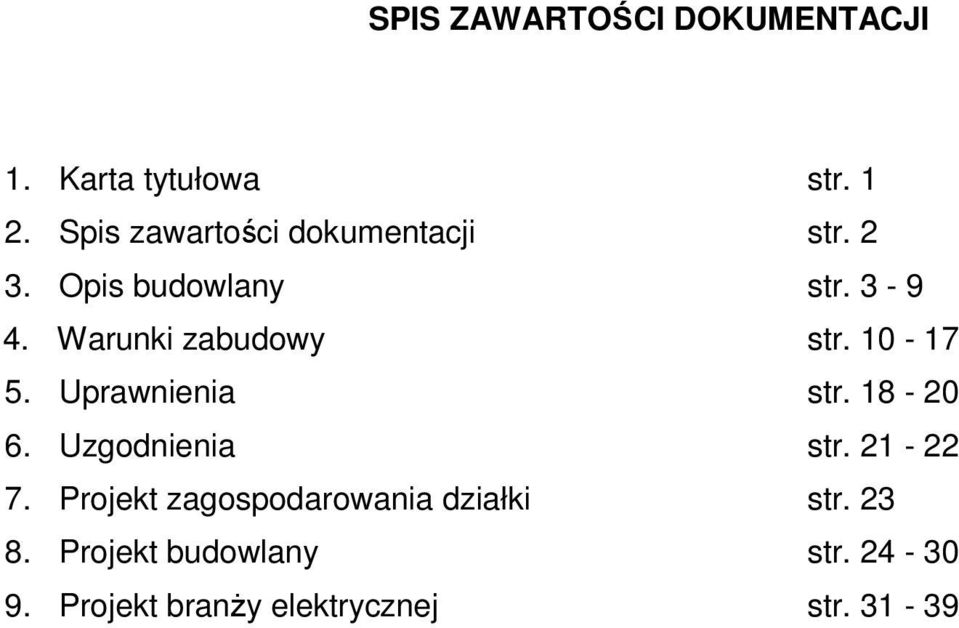

8 SPIS ZAWARTOŚCI DOKUMENTACJI 1. Karta tytułowa str Spis zawartości dokumentacji str Opis budowlany str Warunki zabudowy str Uprawnienia str Uzgodnienia str Projekt zagospodarowania działki str Projekt budowlany str Projekt branży elektrycznej str

9
