1 1 PROJEKT BUDOWLANO-WYKONAWCZY NAZWA OBIEKTU BUDOWLANEGO STRONA TYTUŁOWA PROJEKT BUDYNKU ŚWIETLICY WIEJSKIEJ WRAZ Z INFRASTRUKTURĄ TECHNICZNA ADRES OBIEKTU BUDOWLANEGO STOSZÓW, GMINA ŁAGIEWNIKI NUMERY EWIDENCYJNE DZIAŁEK, NA KTÓRYCH OBIEKT JEST USYTUOWANY DZ. NR 1473/2, OBRĘB JAŹWINA ADRES INWESTORA GMINA ŁAGIEWNIKI UL. JEDNOŚCI NARODOWEJ ŁAGIEWNIKI NAZWA I ADRES JEDNOSTKI PROJEKTOWANIA AUTORSKA PRACOWNIA ARCHITEKTONICZNA R. MACIEJEWSKI PIESZYCE, UL. MICKIEWICZA 2 TEL , IMIONA I NAZWISKA PROJEKTANTÓW OPRACOWUJĄCYCH WSZYSTKIE CZĘŚCI PROJEKTU BUDOWLANEGO, WRAZ Z OKREŚLENIEM ZAKRESU ICH OPRACOWANIA, SPECJALNOSCI I NUMERU POSIADANYCH UORAWNIEŃ BUDOWLANYCH, ORAZ DATĘ OPRACOWANIA I PODPISY ; RAFAŁ MACIEJEWSKI BRANŻA ARCHITEKT. UPR. NR 240/01/DUW DATA SPORZ PODPIS... HENRYK KARPIŃSKI BRANŻA KONSTR. UPR. NR DOŚ/BO/1599/01 DATA SPORZ PODPIS... IMIONA I NAZWISKA OSOB SPRAWDZAJĄCYCH PROJEKT, WRAZ Z PODANIEM PRZED KAŻDĄ Z NICH SPECJALNOŚCI I NUMERU POSIADANYCH UPRAWNIEŃ BUDOWLANYCH, DATĘ I PODPISY ( JEŻELI PROJEKT ARCHITEKTONICZNY PODLEGA SPRAWDZENIU )

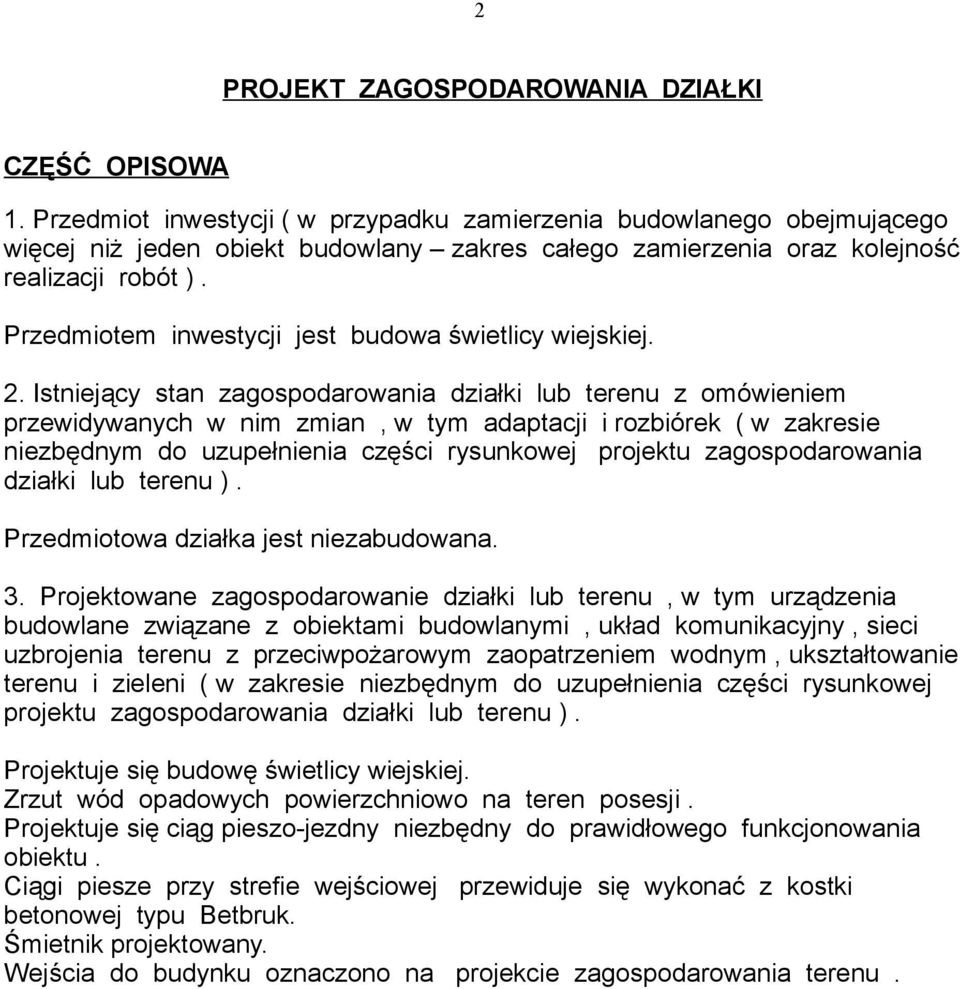

2 2 PROJEKT ZAGOSPODAROWANIA DZIAŁKI CZĘŚĆ OPISOWA 1. Przedmiot inwestycji ( w przypadku zamierzenia budowlanego obejmującego więcej niż jeden obiekt budowlany zakres całego zamierzenia oraz kolejność realizacji robót ). Przedmiotem inwestycji jest budowa świetlicy wiejskiej. 2. Istniejący stan zagospodarowania działki lub terenu z omówieniem przewidywanych w nim zmian, w tym adaptacji i rozbiórek ( w zakresie niezbędnym do uzupełnienia części rysunkowej projektu zagospodarowania działki lub terenu ). Przedmiotowa działka jest niezabudowana. 3. Projektowane zagospodarowanie działki lub terenu, w tym urządzenia budowlane związane z obiektami budowlanymi, układ komunikacyjny, sieci uzbrojenia terenu z przeciwpożarowym zaopatrzeniem wodnym, ukształtowanie terenu i zieleni ( w zakresie niezbędnym do uzupełnienia części rysunkowej projektu zagospodarowania działki lub terenu ). Projektuje się budowę świetlicy wiejskiej. Zrzut wód opadowych powierzchniowo na teren posesji. Projektuje się ciąg pieszo-jezdny niezbędny do prawidłowego funkcjonowania obiektu. Ciągi piesze przy strefie wejściowej przewiduje się wykonać z kostki betonowej typu Betbruk. Śmietnik projektowany. Wejścia do budynku oznaczono na projekcie zagospodarowania terenu.

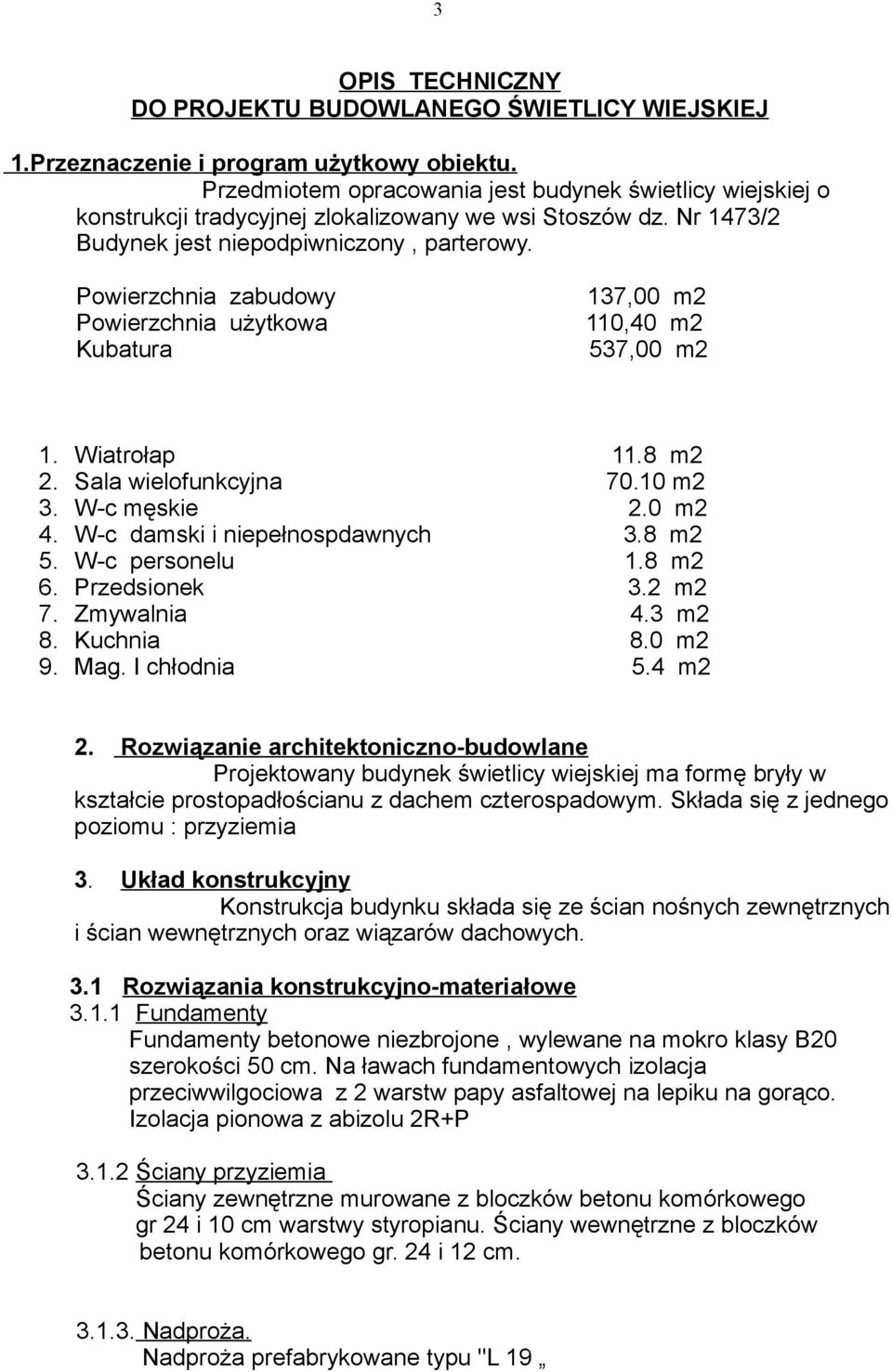

3 3 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO ŚWIETLICY WIEJSKIEJ 1.Przeznaczenie i program użytkowy obiektu. Przedmiotem opracowania jest budynek świetlicy wiejskiej o konstrukcji tradycyjnej zlokalizowany we wsi Stoszów dz. Nr 1473/2 Budynek jest niepodpiwniczony, parterowy. Powierzchnia zabudowy Powierzchnia użytkowa Kubatura 137,00 m2 110,40 m2 537,00 m2 1. Wiatrołap 11.8 m2 2. Sala wielofunkcyjna m2 3. W-c męskie 2.0 m2 4. W-c damski i niepełnospdawnych 3.8 m2 5. W-c personelu 1.8 m2 6. Przedsionek 3.2 m2 7. Zmywalnia 4.3 m2 8. Kuchnia 8.0 m2 9. Mag. I chłodnia 5.4 m2 2. Rozwiązanie architektoniczno-budowlane Projektowany budynek świetlicy wiejskiej ma formę bryły w kształcie prostopadłościanu z dachem czterospadowym. Składa się z jednego poziomu : przyziemia 3. Układ konstrukcyjny Konstrukcja budynku składa się ze ścian nośnych zewnętrznych i ścian wewnętrznych oraz wiązarów dachowych. 3.1 Rozwiązania konstrukcyjno-materiałowe Fundamenty Fundamenty betonowe niezbrojone, wylewane na mokro klasy B20 szerokości 50 cm. Na ławach fundamentowych izolacja przeciwwilgociowa z 2 warstw papy asfaltowej na lepiku na gorąco. Izolacja pionowa z abizolu 2R+P Ściany przyziemia Ściany zewnętrzne murowane z bloczków betonu komórkowego gr 24 i 10 cm warstwy styropianu. Ściany wewnętrzne z bloczków betonu komórkowego gr. 24 i 12 cm Nadproża. Nadproża prefabrykowane typu ''L 19

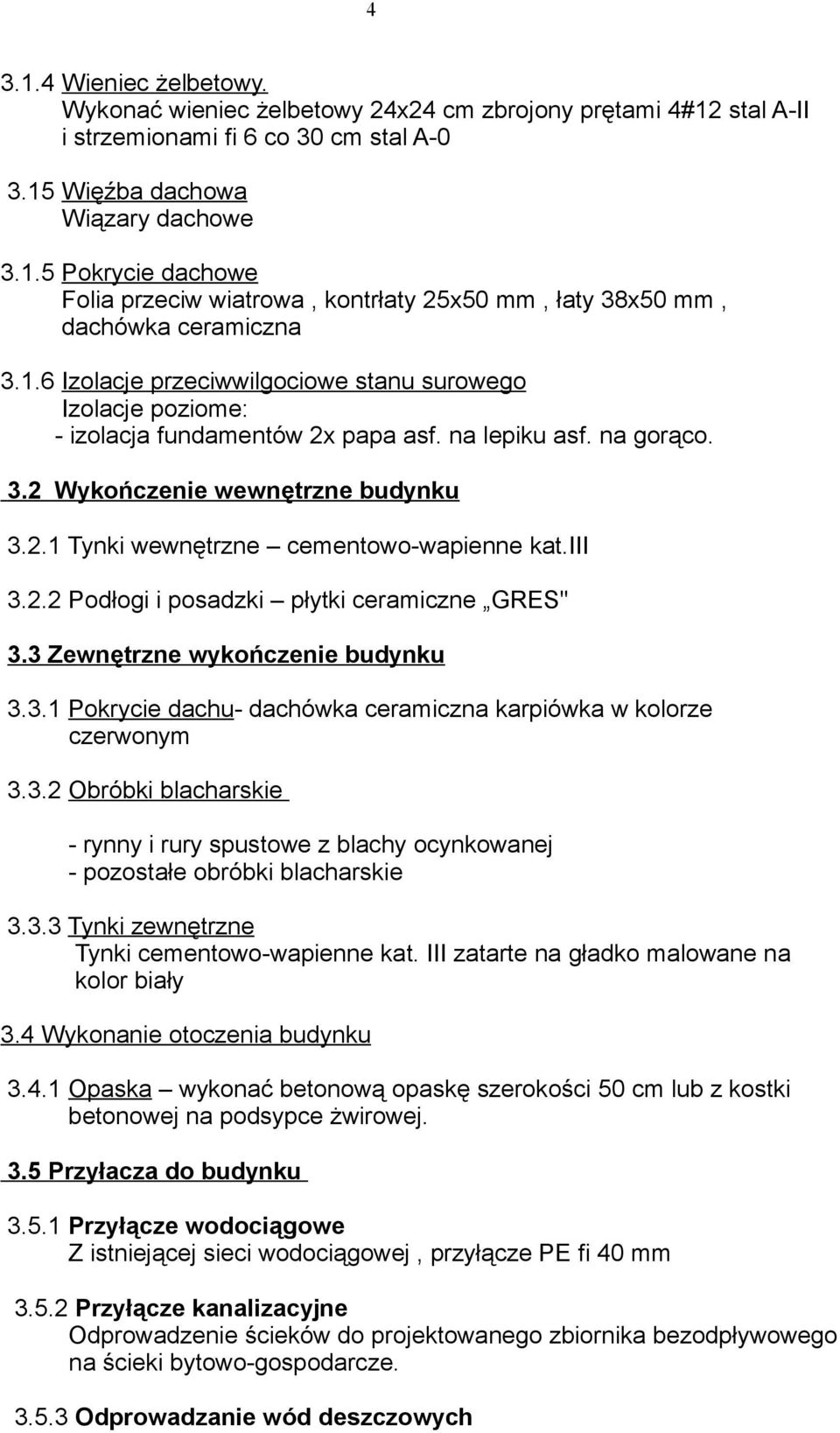

4 Wieniec żelbetowy. Wykonać wieniec żelbetowy 24x24 cm zbrojony prętami 4#12 stal A-II i strzemionami fi 6 co 30 cm stal A Więźba dachowa Wiązary dachowe Pokrycie dachowe Folia przeciw wiatrowa, kontrłaty 25x50 mm, łaty 38x50 mm, dachówka ceramiczna Izolacje przeciwwilgociowe stanu surowego Izolacje poziome: - izolacja fundamentów 2x papa asf. na lepiku asf. na gorąco. 3.2 Wykończenie wewnętrzne budynku Tynki wewnętrzne cementowo-wapienne kat.iii Podłogi i posadzki płytki ceramiczne GRES'' 3.3 Zewnętrzne wykończenie budynku Pokrycie dachu- dachówka ceramiczna karpiówka w kolorze czerwonym Obróbki blacharskie - rynny i rury spustowe z blachy ocynkowanej - pozostałe obróbki blacharskie Tynki zewnętrzne Tynki cementowo-wapienne kat. III zatarte na gładko malowane na kolor biały 3.4 Wykonanie otoczenia budynku Opaska wykonać betonową opaskę szerokości 50 cm lub z kostki betonowej na podsypce żwirowej. 3.5 Przyłacza do budynku Przyłącze wodociągowe Z istniejącej sieci wodociągowej, przyłącze PE fi 40 mm Przyłącze kanalizacyjne Odprowadzenie ścieków do projektowanego zbiornika bezodpływowego na ścieki bytowo-gospodarcze Odprowadzanie wód deszczowych

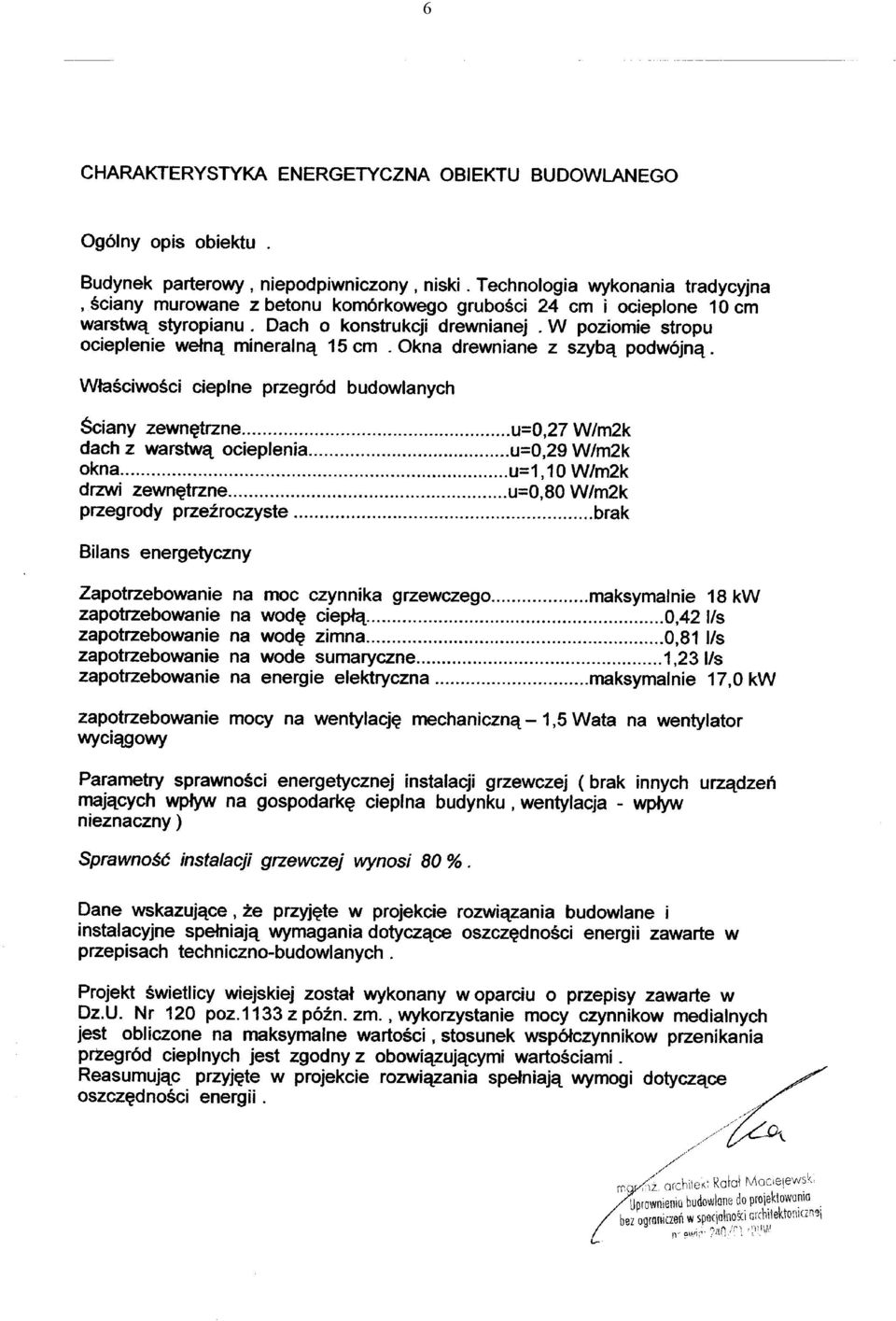

5 5 Odprowadzenie wód deszczowych powierzchniowo na teren działki Przyłącze elektroenergetyczne Z linii istniejącej. 3.6 Drogi i przejścia piesze Miejsca parkingowe Zieleń Pojemnik na śmieci 4. Ochrona przeciwpożarowa Budynek nie podlega szczególnym przepisom ochrony przeciwpożarowej 5. Geotechniczne warunki posadowienia obiektu. Geotechniczne warunki posadowienia obiektu określone zostały na podstawie próbnego wykonania w miejscu planowanej lokalizacji zgodniez rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia r. W sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych. W wykopie stwierdzono w poziomie posadowienia występowanie piasków średnich. Grunt jest jednolity w obrębie obszaru posadowienia. Nie stwierdzono też występowania wody gruntowej. W związku z tym na podstawie paragrafu 5 punkt 3 warunki gruntowe określa się jako proste a na podstawie paragrafu 7 obiekt zaliczono do I kategorii geotechnicznej. 6. Wyniki obliczeń konstrukcyjnych. Poz Wiązar deskowy Poz Nadproża nad otworami okiennymi i drzwiowymi - 2xL19/N/ Poz Ławy fundamentowe projektuje się ławę betonową z betonu B20 szerokości 50 cm wylewana na mokro. Własności cieplne przegród zewnętrznych, w tym ścian pełnych oraz drzwi, wrót, a także przegród przeźroczystych i innych ( w stosunku do budynku wyposażonego w instalacje grzewcze lub chłodnicze ) Ściany zewnętrzne...u=0,27 W/m2K Dach...u=0,29 W/m2K Okna...u=1,1 W/m2K Drzwi zewnętrzne...u=0,8 W/m2K OŚWIADCZENIE Na podstawie artykułu 20 ustęp 4 ustawy z dnia 07 lipca 1994 roku - Prawo Budowlane / tj. Dz. U. nr 207 z dnia 05 grudnia 2003 roku, poz z późniejszymi zmianami / oświadczamy, że Wyżej wymieniony projekt budowlany sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. OPRACOWAŁ

6 6

7 7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA (na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r. ) Informacje ogólne Budowa świetlicy wiejskiej Adres inwestycji Stoszów, gmina Łagiewniki, obręb Jaźwina, dz. Nr 1473/2 Imię i nazwisko inwestora oraz adres inwestora. Gmina Łagiewniki, ul. Jedności Narodowej 21, Łagiewniki Imię i nazwisko oraz adres projektanta sporządzającego informację Rafał Maciejewski, ul. Mickiewicza 2, Pieszyce Część opisowa Zakres robót dla całego zamierzenia budowlanego roboty ziemne roboty fundamentowe wykonanie ścian parteru strop nad parterem wykonanie konstrukcji dachu wraz z pokryciem wykonanie elewacji inne Wykaz istniejących na działce obiektów budowlanych- działka jest niezabudowana 3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Dźwig inne Zagrożenie dla bezpieczeństwa i zdrowia ludzi występujące podczas budowy; 4.1 Prowadzenie prac na wysokości powyżej 5 m a w szczególności wykonywanie więźby dachowej, ołacenia dachu,krycia dachówką, wykonywania obróbek blacharskich ; niebezpieczeństwo upadku z rusztowań bądź dachu. Wznoszenie ścian ; niebezpieczeństwo upadku z rusztowań wykonywanie stropów ; niebezpieczeństwo upadku z rusztowań

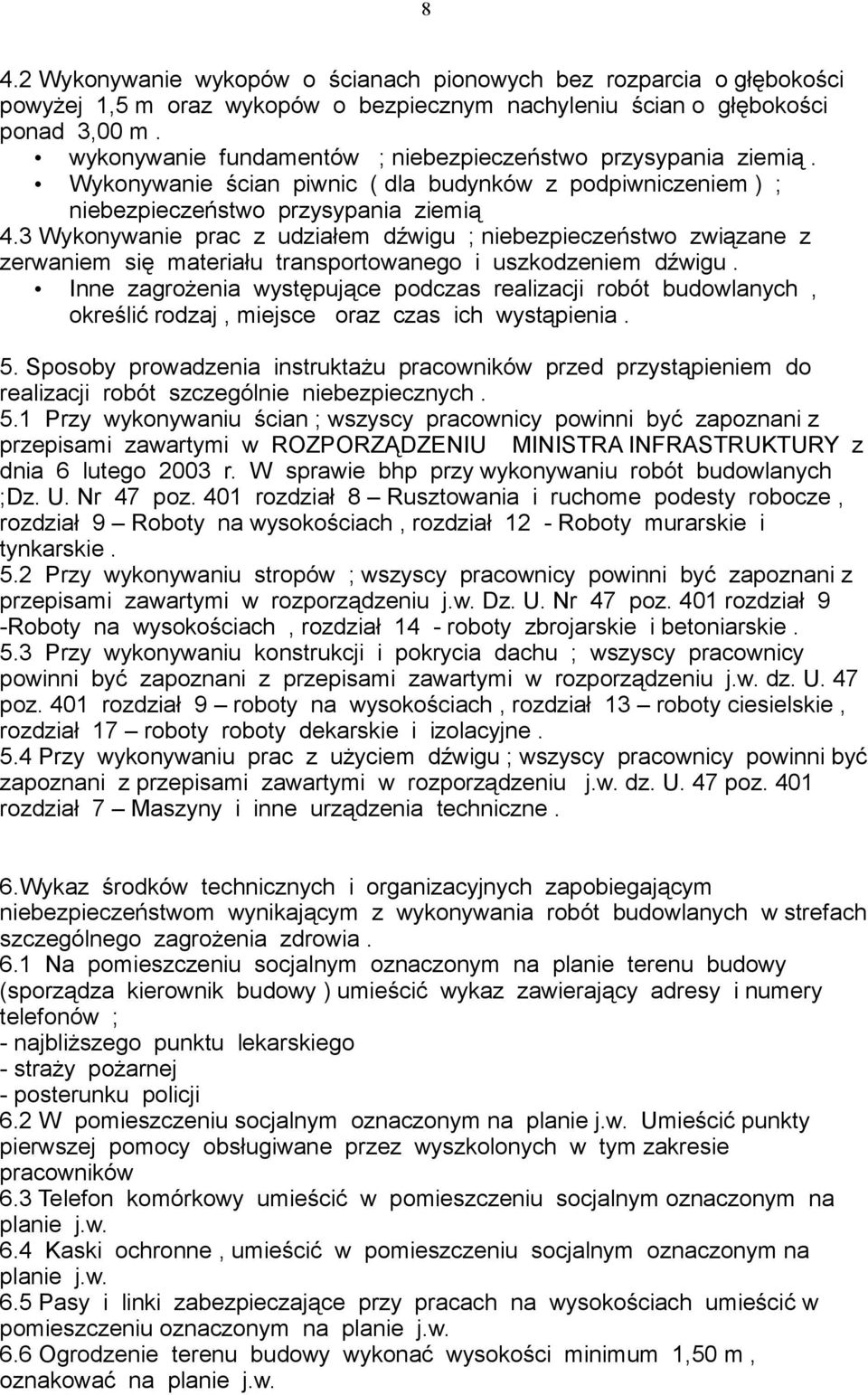

8 8 4.2 Wykonywanie wykopów o ścianach pionowych bez rozparcia o głębokości powyżej 1,5 m oraz wykopów o bezpiecznym nachyleniu ścian o głębokości ponad 3,00 m. wykonywanie fundamentów ; niebezpieczeństwo przysypania ziemią. Wykonywanie ścian piwnic ( dla budynków z podpiwniczeniem ) ; niebezpieczeństwo przysypania ziemią 4.3 Wykonywanie prac z udziałem dźwigu ; niebezpieczeństwo związane z zerwaniem się materiału transportowanego i uszkodzeniem dźwigu. Inne zagrożenia występujące podczas realizacji robót budowlanych, określić rodzaj, miejsce oraz czas ich wystąpienia. 5. Sposoby prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. 5.1 Przy wykonywaniu ścian ; wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w ROZPORZĄDZENIU MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003 r. W sprawie bhp przy wykonywaniu robót budowlanych ;Dz. U. Nr 47 poz. 401 rozdział 8 Rusztowania i ruchome podesty robocze, rozdział 9 Roboty na wysokościach, rozdział 12 - Roboty murarskie i tynkarskie. 5.2 Przy wykonywaniu stropów ; wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w rozporządzeniu j.w. Dz. U. Nr 47 poz. 401 rozdział 9 -Roboty na wysokościach, rozdział 14 - roboty zbrojarskie i betoniarskie. 5.3 Przy wykonywaniu konstrukcji i pokrycia dachu ; wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w rozporządzeniu j.w. dz. U. 47 poz. 401 rozdział 9 roboty na wysokościach, rozdział 13 roboty ciesielskie, rozdział 17 roboty roboty dekarskie i izolacyjne. 5.4 Przy wykonywaniu prac z użyciem dźwigu ; wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w rozporządzeniu j.w. dz. U. 47 poz. 401 rozdział 7 Maszyny i inne urządzenia techniczne. 6.Wykaz środków technicznych i organizacyjnych zapobiegającym niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia. 6.1 Na pomieszczeniu socjalnym oznaczonym na planie terenu budowy (sporządza kierownik budowy ) umieścić wykaz zawierający adresy i numery telefonów ; - najbliższego punktu lekarskiego - straży pożarnej - posterunku policji 6.2 W pomieszczeniu socjalnym oznaczonym na planie j.w. Umieścić punkty pierwszej pomocy obsługiwane przez wyszkolonych w tym zakresie pracowników 6.3 Telefon komórkowy umieścić w pomieszczeniu socjalnym oznaczonym na planie j.w. 6.4 Kaski ochronne, umieścić w pomieszczeniu socjalnym oznaczonym na planie j.w. 6.5 Pasy i linki zabezpieczające przy pracach na wysokościach umieścić w pomieszczeniu oznaczonym na planie j.w. 6.6 Ogrodzenie terenu budowy wykonać wysokości minimum 1,50 m, oznakować na planie j.w.

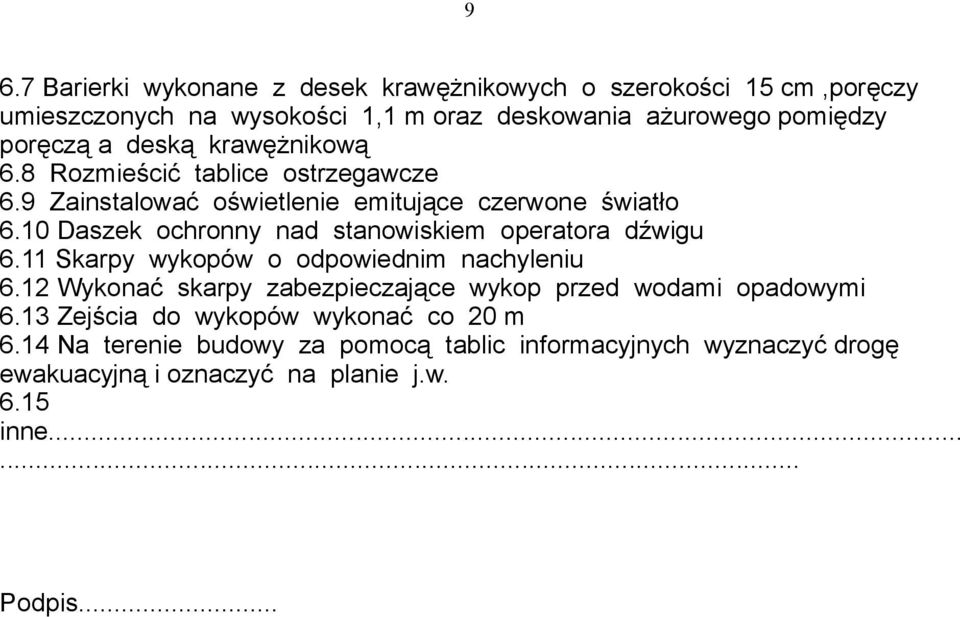

9 9 6.7 Barierki wykonane z desek krawężnikowych o szerokości 15 cm,poręczy umieszczonych na wysokości 1,1 m oraz deskowania ażurowego pomiędzy poręczą a deską krawężnikową 6.8 Rozmieścić tablice ostrzegawcze 6.9 Zainstalować oświetlenie emitujące czerwone światło 6.10 Daszek ochronny nad stanowiskiem operatora dźwigu 6.11 Skarpy wykopów o odpowiednim nachyleniu 6.12 Wykonać skarpy zabezpieczające wykop przed wodami opadowymi 6.13 Zejścia do wykopów wykonać co 20 m 6.14 Na terenie budowy za pomocą tablic informacyjnych wyznaczyć drogę ewakuacyjną i oznaczyć na planie j.w inne Podpis...
