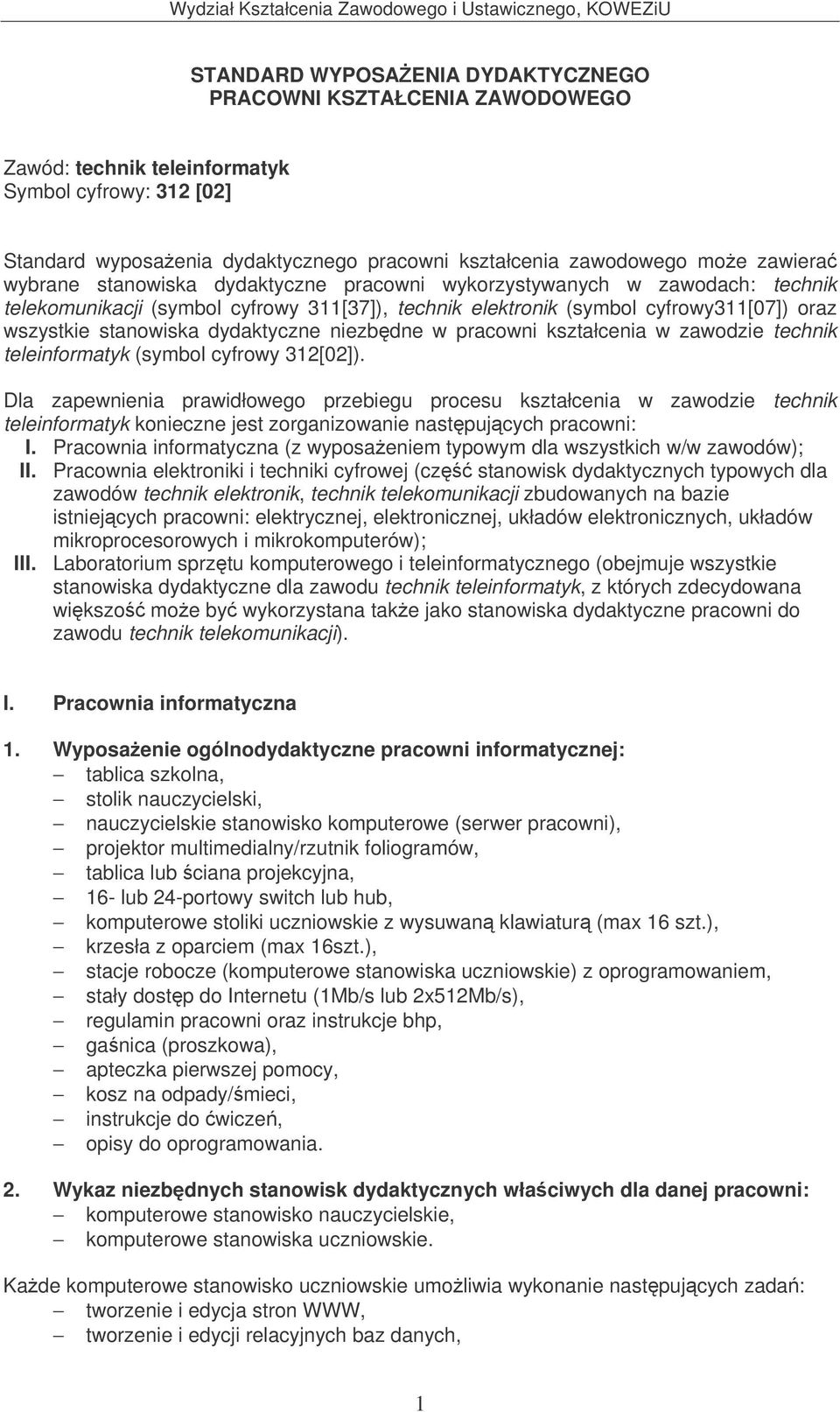

1 STANDARD WYPOSAENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO Zawód: technik teleinformatyk Symbol cyfrowy: 312 [02] Standard wyposaenia dydaktycznego pracowni kształcenia zawodowego moe zawiera wybrane stanowiska dydaktyczne pracowni wykorzystywanych w zawodach: technik telekomunikacji (symbol cyfrowy 311[37]), technik elektronik (symbol cyfrowy311[07]) oraz wszystkie stanowiska dydaktyczne niezbdne w pracowni kształcenia w zawodzie technik teleinformatyk (symbol cyfrowy 312[02]). Dla zapewnienia prawidłowego przebiegu procesu kształcenia w zawodzie technik teleinformatyk konieczne jest zorganizowanie nastpujcych pracowni: I. Pracownia informatyczna (z wyposaeniem typowym dla wszystkich w/w zawodów); II. Pracownia elektroniki i techniki cyfrowej (cz stanowisk dydaktycznych typowych dla zawodów technik elektronik, technik telekomunikacji zbudowanych na bazie istniejcych pracowni: elektrycznej, elektronicznej, układów elektronicznych, układów mikroprocesorowych i mikrokomputerów); III. Laboratorium sprztu komputerowego i teleinformatycznego (obejmuje wszystkie stanowiska dydaktyczne dla zawodu technik teleinformatyk, z których zdecydowana wikszo moe by wykorzystana take jako stanowiska dydaktyczne pracowni do zawodu technik telekomunikacji). I. Pracownia informatyczna 1. Wyposaenie ogólnodydaktyczne pracowni informatycznej: tablica szkolna, stolik nauczycielski, nauczycielskie stanowisko komputerowe (serwer pracowni), projektor multimedialny/rzutnik foliogramów, tablica lub ciana projekcyjna, 16- lub 24-portowy switch lub hub, komputerowe stoliki uczniowskie z wysuwan klawiatur (max 16 szt.), krzesła z oparciem (max 16szt.), stacje robocze (komputerowe stanowiska uczniowskie) z oprogramowaniem, stały dostp do Internetu (1Mb/s lub 2x512Mb/s), regulamin pracowni oraz instrukcje bhp, ganica (proszkowa), apteczka pierwszej pomocy, kosz na odpady/mieci, instrukcje do wicze, opisy do oprogramowania. 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej pracowni: komputerowe stanowisko nauczycielskie, komputerowe stanowiska uczniowskie. Kade komputerowe stanowisko uczniowskie umoliwia wykonanie nastpujcych zada: tworzenie i edycja stron WWW, tworzenie i edycji relacyjnych baz danych, 1

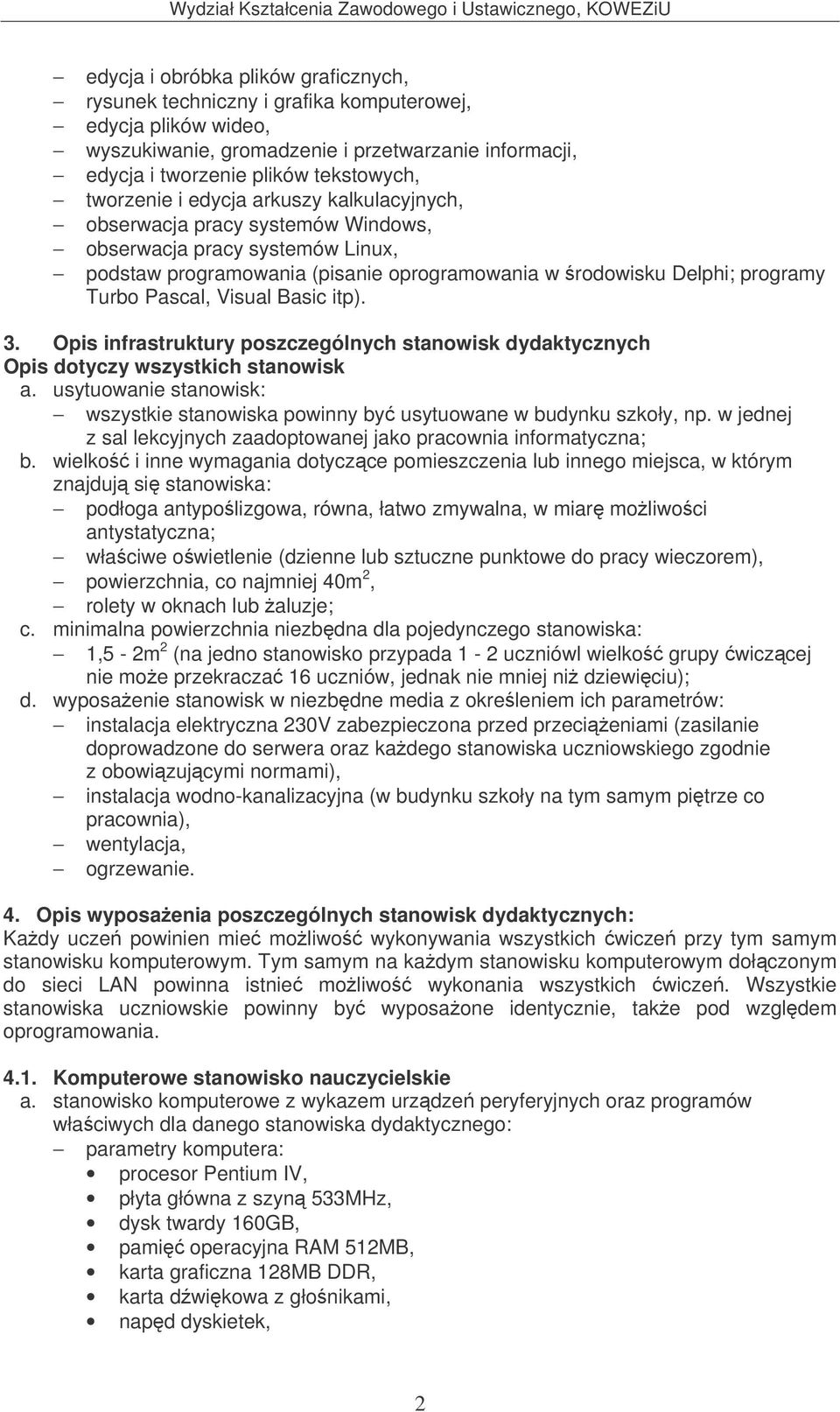

2 edycja i obróbka plików graficznych, rysunek techniczny i grafika komputerowej, edycja plików wideo, wyszukiwanie, gromadzenie i przetwarzanie informacji, edycja i tworzenie plików tekstowych, tworzenie i edycja arkuszy kalkulacyjnych, obserwacja pracy systemów Windows, obserwacja pracy systemów Linux, podstaw programowania (pisanie oprogramowania w rodowisku Delphi; programy Turbo Pascal, Visual Basic itp). 3. Opis infrastruktury poszczególnych stanowisk dydaktycznych Opis dotyczy wszystkich stanowisk a. usytuowanie stanowisk: wszystkie stanowiska powinny by usytuowane w budynku szkoły, np. w jednej z sal lekcyjnych zaadoptowanej jako pracownia informatyczna; b. wielko i inne wymagania dotyczce pomieszczenia lub innego miejsca, w którym znajduj si stanowiska: podłoga antypolizgowa, równa, łatwo zmywalna, w miar moliwoci antystatyczna; właciwe owietlenie (dzienne lub sztuczne punktowe do pracy wieczorem), powierzchnia, co najmniej 40m 2, rolety w oknach lub aluzje; c. minimalna powierzchnia niezbdna dla pojedynczego stanowiska: 1,5-2m 2 (na jedno stanowisko przypada 1-2 uczniówl wielko grupy wiczcej nie moe przekracza 16 uczniów, jednak nie mniej ni dziewiciu); d. wyposaenie stanowisk w niezbdne media z okreleniem ich parametrów: instalacja elektryczna 230V zabezpieczona przed przecieniami (zasilanie doprowadzone do serwera oraz kadego stanowiska uczniowskiego zgodnie z obowizujcymi normami), instalacja wodno-kanalizacyjna (w budynku szkoły na tym samym pitrze co pracownia), wentylacja, ogrzewanie. 4. Opis wyposaenia poszczególnych stanowisk dydaktycznych: Kady ucze powinien mie moliwo wykonywania wszystkich wicze przy tym samym stanowisku komputerowym. Tym samym na kadym stanowisku komputerowym dołczonym do sieci LAN powinna istnie moliwo wykonania wszystkich wicze. Wszystkie stanowiska uczniowskie powinny by wyposaone identycznie, take pod wzgldem oprogramowania Komputerowe stanowisko nauczycielskie a. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów właciwych dla danego stanowiska dydaktycznego: parametry komputera: procesor Pentium IV, płyta główna z szyn 533MHz, dysk twardy 160GB, pami operacyjna RAM 512MB, karta graficzna 128MB DDR, karta dwikowa z głonikami, napd dyskietek, 2

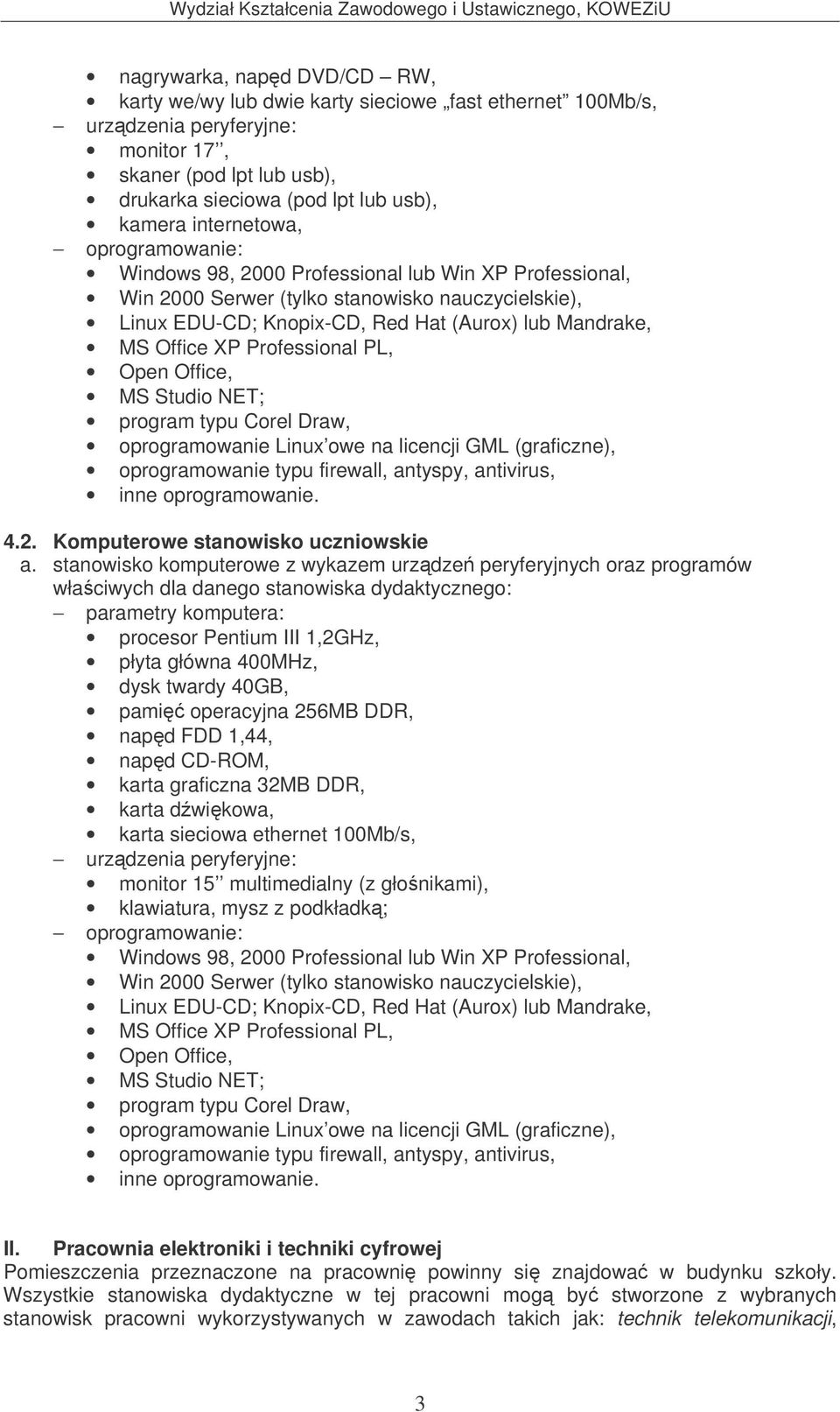

3 nagrywarka, napd DVD/CD RW, karty we/wy lub dwie karty sieciowe fast ethernet 100Mb/s, urzdzenia peryferyjne: monitor 17, skaner (pod lpt lub usb), drukarka sieciowa (pod lpt lub usb), kamera internetowa, Windows 98, 2000 Professional lub Win XP Professional, Win 2000 Serwer (tylko stanowisko nauczycielskie), Linux EDU-CD; Knopix-CD, Red Hat (Aurox) lub Mandrake, MS Office XP Professional PL, Open Office, MS Studio NET; program typu Corel Draw, oprogramowanie Linux owe na licencji GML (graficzne), oprogramowanie typu firewall, antyspy, antivirus, inne oprogramowanie Komputerowe stanowisko uczniowskie a. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów właciwych dla danego stanowiska dydaktycznego: parametry komputera: procesor Pentium III 1,2GHz, płyta główna 400MHz, dysk twardy 40GB, pami operacyjna 256MB DDR, napd FDD 1,44, napd CD-ROM, karta graficzna 32MB DDR, karta dwikowa, karta sieciowa ethernet 100Mb/s, urzdzenia peryferyjne: monitor 15 multimedialny (z głonikami), klawiatura, mysz z podkładk; Windows 98, 2000 Professional lub Win XP Professional, Win 2000 Serwer (tylko stanowisko nauczycielskie), Linux EDU-CD; Knopix-CD, Red Hat (Aurox) lub Mandrake, MS Office XP Professional PL, Open Office, MS Studio NET; program typu Corel Draw, oprogramowanie Linux owe na licencji GML (graficzne), oprogramowanie typu firewall, antyspy, antivirus, inne oprogramowanie. II. Pracownia elektroniki i techniki cyfrowej Pomieszczenia przeznaczone na pracowni powinny si znajdowa w budynku szkoły. Wszystkie stanowiska dydaktyczne w tej pracowni mog by stworzone z wybranych stanowisk pracowni wykorzystywanych w zawodach takich jak: technik telekomunikacji, 3

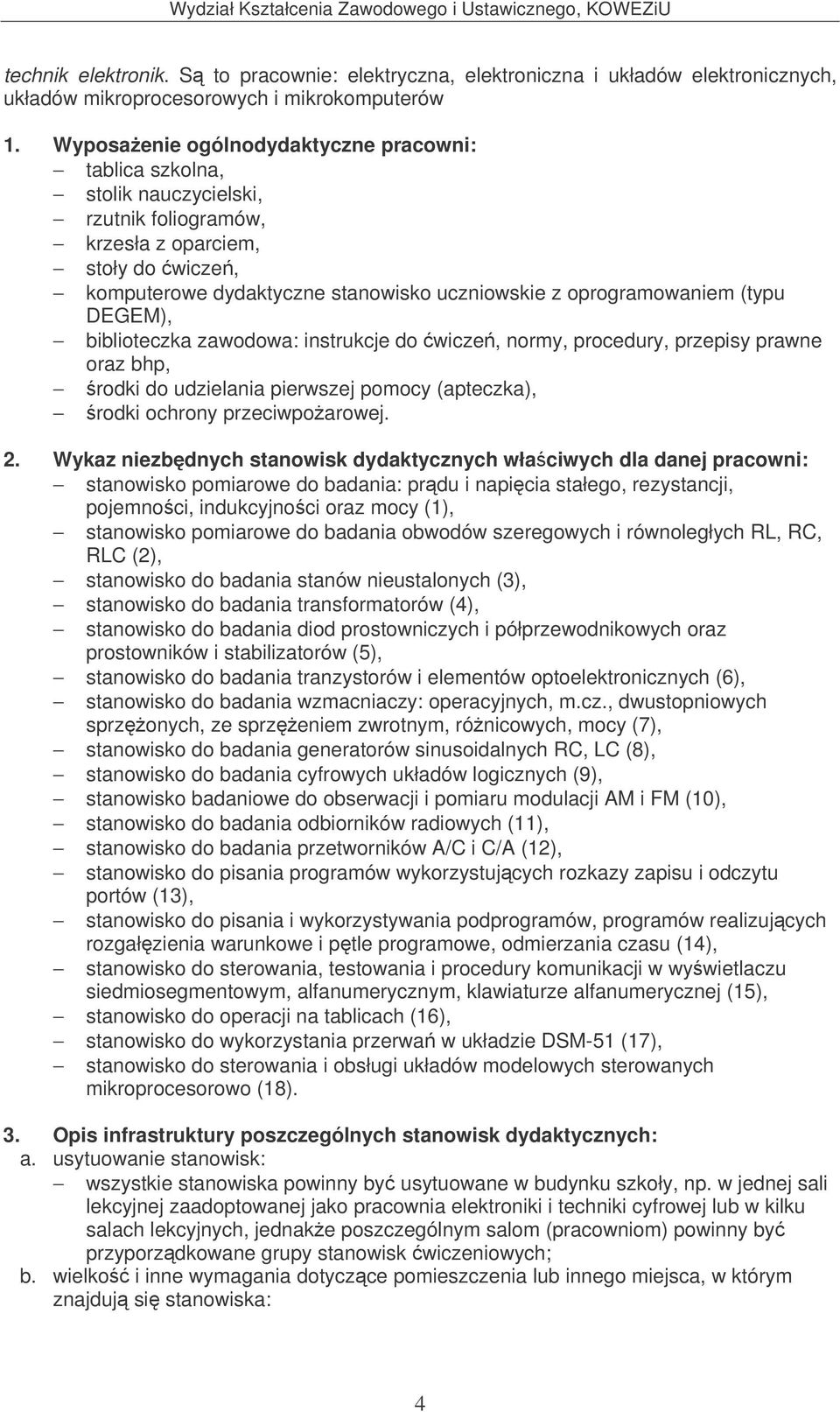

4 technik elektronik. S to pracownie: elektryczna, elektroniczna i układów elektronicznych, układów mikroprocesorowych i mikrokomputerów 1. Wyposaenie ogólnodydaktyczne pracowni: tablica szkolna, stolik nauczycielski, rzutnik foliogramów, krzesła z oparciem, stoły do wicze, komputerowe dydaktyczne stanowisko uczniowskie z oprogramowaniem (typu DEGEM), biblioteczka zawodowa: instrukcje do wicze, normy, procedury, przepisy prawne oraz bhp, rodki do udzielania pierwszej pomocy (apteczka), rodki ochrony przeciwpoarowej. 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej pracowni: stanowisko pomiarowe do badania: prdu i napicia stałego, rezystancji, pojemnoci, indukcyjnoci oraz mocy (1), stanowisko pomiarowe do badania obwodów szeregowych i równoległych RL, RC, RLC (2), stanowisko do badania stanów nieustalonych (3), stanowisko do badania transformatorów (4), stanowisko do badania diod prostowniczych i półprzewodnikowych oraz prostowników i stabilizatorów (5), stanowisko do badania tranzystorów i elementów optoelektronicznych (6), stanowisko do badania wzmacniaczy: operacyjnych, m.cz., dwustopniowych sprzonych, ze sprzeniem zwrotnym, rónicowych, mocy (7), stanowisko do badania generatorów sinusoidalnych RC, LC (8), stanowisko do badania cyfrowych układów logicznych (9), stanowisko badaniowe do obserwacji i pomiaru modulacji AM i FM (10), stanowisko do badania odbiorników radiowych (11), stanowisko do badania przetworników A/C i C/A (12), stanowisko do pisania programów wykorzystujcych rozkazy zapisu i odczytu portów (13), stanowisko do pisania i wykorzystywania podprogramów, programów realizujcych rozgałzienia warunkowe i ptle programowe, odmierzania czasu (14), stanowisko do sterowania, testowania i procedury komunikacji w wywietlaczu siedmiosegmentowym, alfanumerycznym, klawiaturze alfanumerycznej (15), stanowisko do operacji na tablicach (16), stanowisko do wykorzystania przerwa w układzie DSM-51 (17), stanowisko do sterowania i obsługi układów modelowych sterowanych mikroprocesorowo (18). 3. Opis infrastruktury poszczególnych stanowisk dydaktycznych: a. usytuowanie stanowisk: wszystkie stanowiska powinny by usytuowane w budynku szkoły, np. w jednej sali lekcyjnej zaadoptowanej jako pracownia elektroniki i techniki cyfrowej lub w kilku salach lekcyjnych, jednake poszczególnym salom (pracowniom) powinny by przyporzdkowane grupy stanowisk wiczeniowych; b. wielko i inne wymagania dotyczce pomieszczenia lub innego miejsca, w którym znajduj si stanowiska: 4

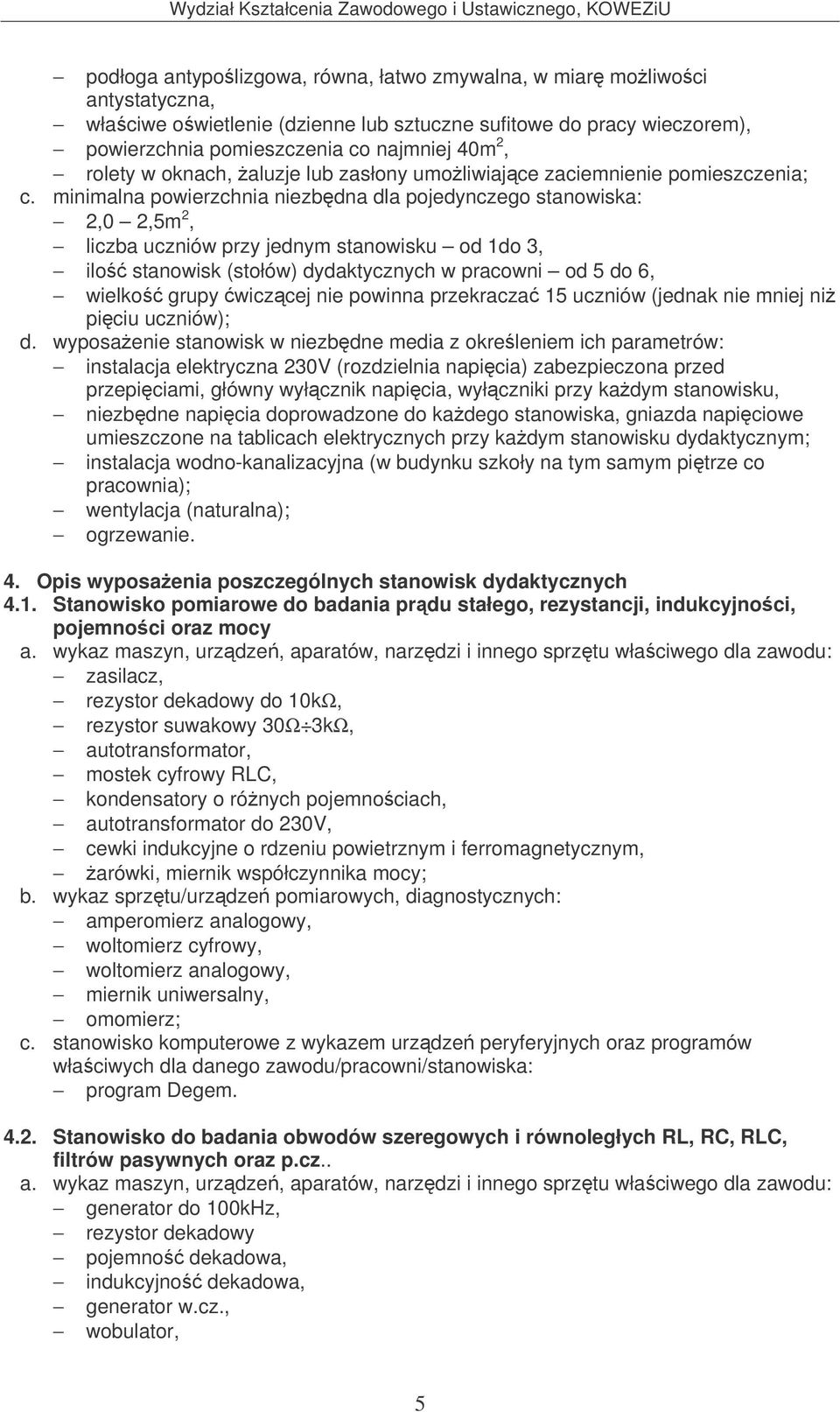

5 podłoga antypolizgowa, równa, łatwo zmywalna, w miar moliwoci antystatyczna, właciwe owietlenie (dzienne lub sztuczne sufitowe do pracy wieczorem), powierzchnia pomieszczenia co najmniej 40m 2, rolety w oknach, aluzje lub zasłony umoliwiajce zaciemnienie pomieszczenia; c. minimalna powierzchnia niezbdna dla pojedynczego stanowiska: 2,0 2,5m 2, liczba uczniów przy jednym stanowisku od 1do 3, ilo stanowisk (stołów) dydaktycznych w pracowni od 5 do 6, wielko grupy wiczcej nie powinna przekracza 15 uczniów (jednak nie mniej ni piciu uczniów); d. wyposaenie stanowisk w niezbdne media z okreleniem ich parametrów: instalacja elektryczna 230V (rozdzielnia napicia) zabezpieczona przed przepiciami, główny wyłcznik napicia, wyłczniki przy kadym stanowisku, niezbdne napicia doprowadzone do kadego stanowiska, gniazda napiciowe umieszczone na tablicach elektrycznych przy kadym stanowisku dydaktycznym; instalacja wodno-kanalizacyjna (w budynku szkoły na tym samym pitrze co pracownia); wentylacja (naturalna); ogrzewanie. 4. Opis wyposaenia poszczególnych stanowisk dydaktycznych 4.1. Stanowisko pomiarowe do badania prdu stałego, rezystancji, indukcyjnoci, pojemnoci oraz mocy zasilacz, rezystor dekadowy do 10kΩ, rezystor suwakowy 30Ω 3kΩ, autotransformator, mostek cyfrowy RLC, kondensatory o rónych pojemnociach, autotransformator do 230V, cewki indukcyjne o rdzeniu powietrznym i ferromagnetycznym, arówki, miernik współczynnika mocy; amperomierz analogowy, woltomierz cyfrowy, woltomierz analogowy, miernik uniwersalny, omomierz; c. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów właciwych dla danego program Degem Stanowisko do badania obwodów szeregowych i równoległych RL, RC, RLC, filtrów pasywnych oraz p.cz.. generator do 100kHz, rezystor dekadowy pojemno dekadowa, indukcyjno dekadowa, generator w.cz., wobulator, 5

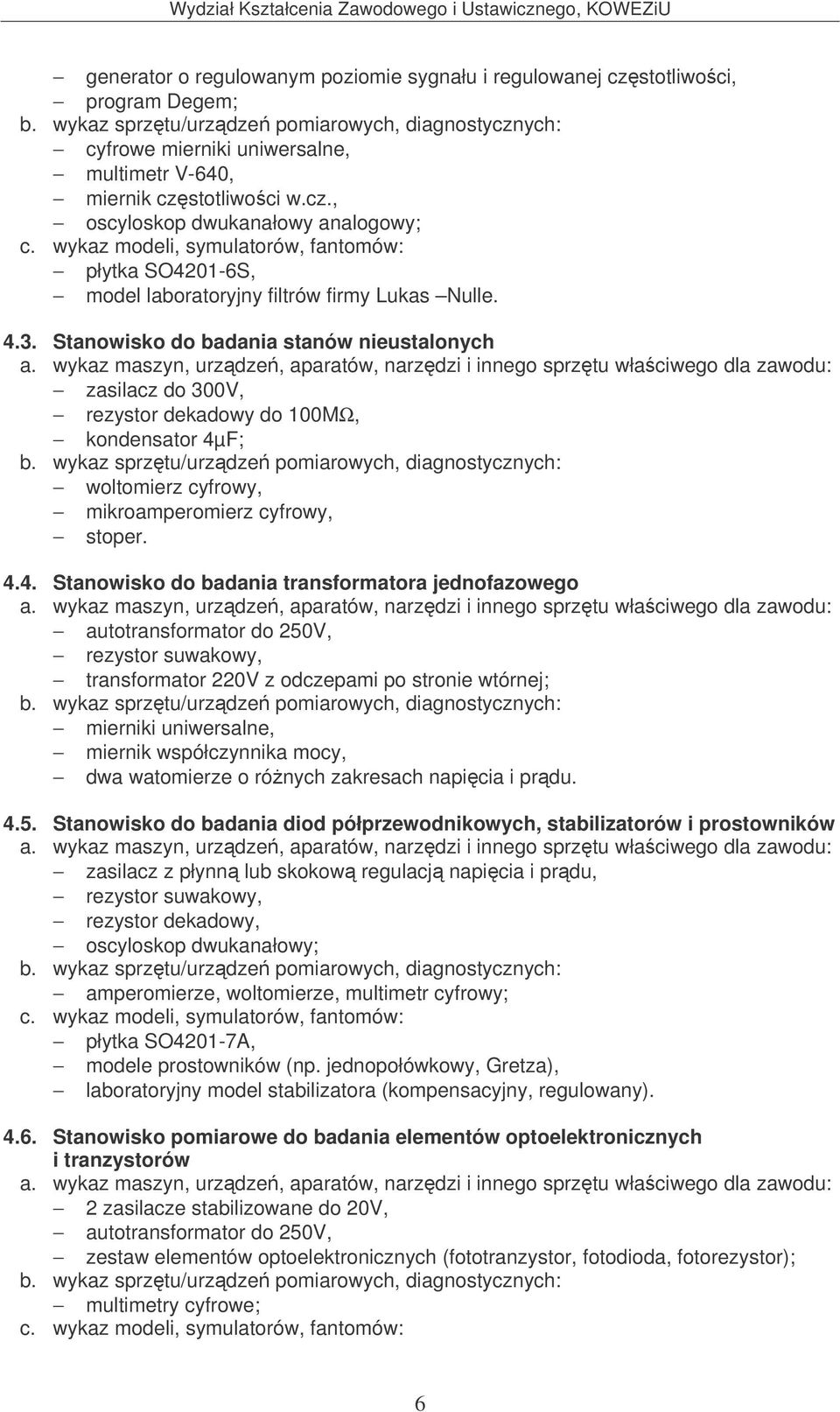

6 generator o regulowanym poziomie sygnału i regulowanej czstotliwoci, program Degem; cyfrowe mierniki uniwersalne, multimetr V-640, miernik czstotliwoci w.cz., oscyloskop dwukanałowy analogowy; c. wykaz modeli, symulatorów, fantomów: płytka SO4201-6S, model laboratoryjny filtrów firmy Lukas Nulle Stanowisko do badania stanów nieustalonych zasilacz do 300V, rezystor dekadowy do 100MΩ, kondensator 4µF; woltomierz cyfrowy, mikroamperomierz cyfrowy, stoper Stanowisko do badania transformatora jednofazowego autotransformator do 250V, rezystor suwakowy, transformator 220V z odczepami po stronie wtórnej; mierniki uniwersalne, miernik współczynnika mocy, dwa watomierze o rónych zakresach napicia i prdu Stanowisko do badania diod półprzewodnikowych, stabilizatorów i prostowników zasilacz z płynn lub skokow regulacj napicia i prdu, rezystor suwakowy, rezystor dekadowy, oscyloskop dwukanałowy; amperomierze, woltomierze, multimetr cyfrowy; c. wykaz modeli, symulatorów, fantomów: płytka SO4201-7A, modele prostowników (np. jednopołówkowy, Gretza), laboratoryjny model stabilizatora (kompensacyjny, regulowany) Stanowisko pomiarowe do badania elementów optoelektronicznych i tranzystorów 2 zasilacze stabilizowane do 20V, autotransformator do 250V, zestaw elementów optoelektronicznych (fototranzystor, fotodioda, fotorezystor); multimetry cyfrowe; c. wykaz modeli, symulatorów, fantomów: 6

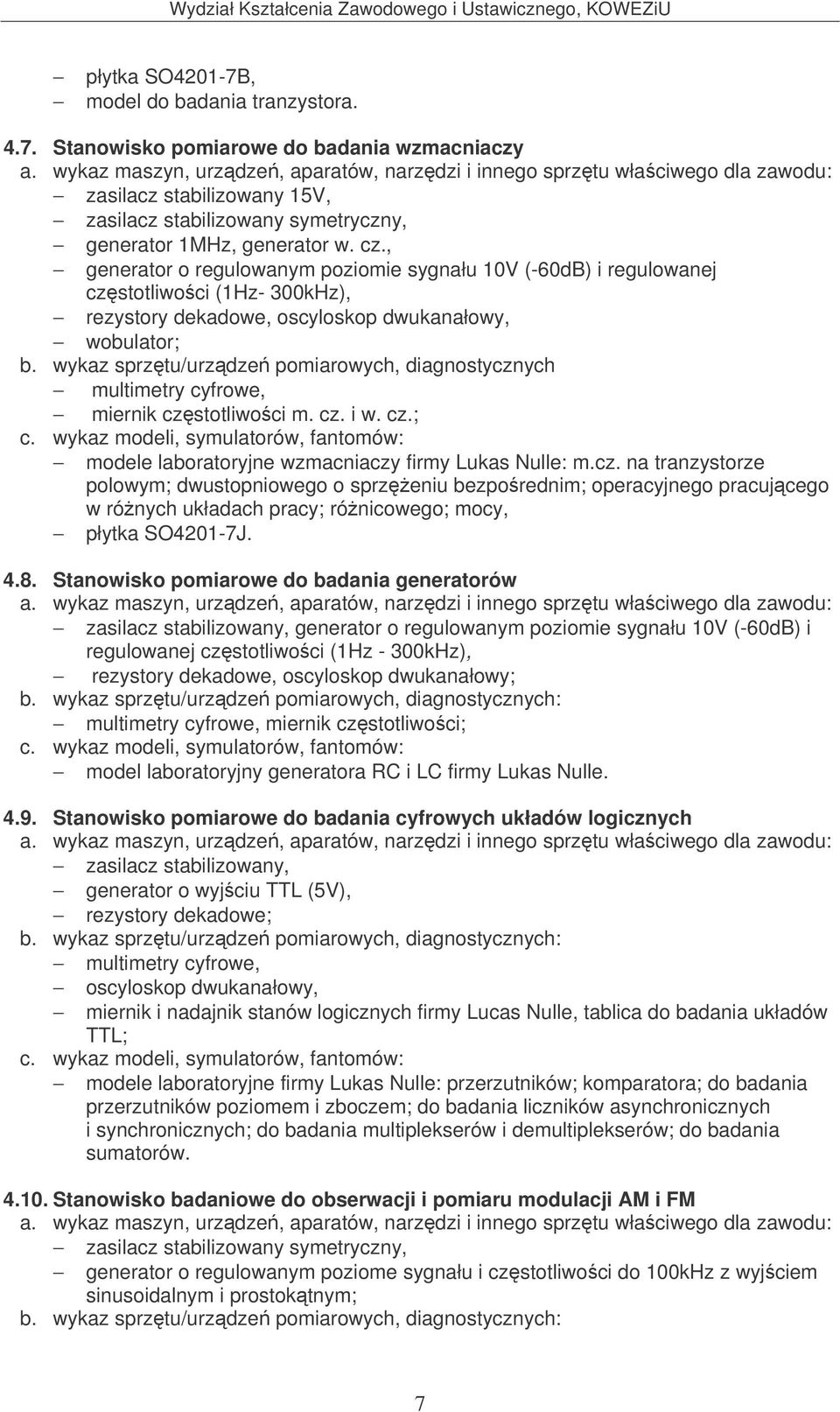

7 płytka SO4201-7B, model do badania tranzystora Stanowisko pomiarowe do badania wzmacniaczy zasilacz stabilizowany 15V, zasilacz stabilizowany symetryczny, generator 1MHz, generator w. cz., generator o regulowanym poziomie sygnału 10V (-60dB) i regulowanej czstotliwoci (1Hz- 300kHz), rezystory dekadowe, oscyloskop dwukanałowy, wobulator; b. wykaz sprztu/urzdze pomiarowych, diagnostycznych multimetry cyfrowe, miernik czstotliwoci m. cz. i w. cz.; c. wykaz modeli, symulatorów, fantomów: modele laboratoryjne wzmacniaczy firmy Lukas Nulle: m.cz. na tranzystorze polowym; dwustopniowego o sprzeniu bezporednim; operacyjnego pracujcego w rónych układach pracy; rónicowego; mocy, płytka SO4201-7J Stanowisko pomiarowe do badania generatorów zasilacz stabilizowany, generator o regulowanym poziomie sygnału 10V (-60dB) i regulowanej czstotliwoci (1Hz - 300kHz), rezystory dekadowe, oscyloskop dwukanałowy; multimetry cyfrowe, miernik czstotliwoci; c. wykaz modeli, symulatorów, fantomów: model laboratoryjny generatora RC i LC firmy Lukas Nulle Stanowisko pomiarowe do badania cyfrowych układów logicznych zasilacz stabilizowany, generator o wyjciu TTL (5V), rezystory dekadowe; multimetry cyfrowe, oscyloskop dwukanałowy, miernik i nadajnik stanów logicznych firmy Lucas Nulle, tablica do badania układów TTL; c. wykaz modeli, symulatorów, fantomów: modele laboratoryjne firmy Lukas Nulle: przerzutników; komparatora; do badania przerzutników poziomem i zboczem; do badania liczników asynchronicznych i synchronicznych; do badania multiplekserów i demultiplekserów; do badania sumatorów Stanowisko badaniowe do obserwacji i pomiaru modulacji AM i FM zasilacz stabilizowany symetryczny, generator o regulowanym poziome sygnału i czstotliwoci do 100kHz z wyjciem sinusoidalnym i prostoktnym; 7

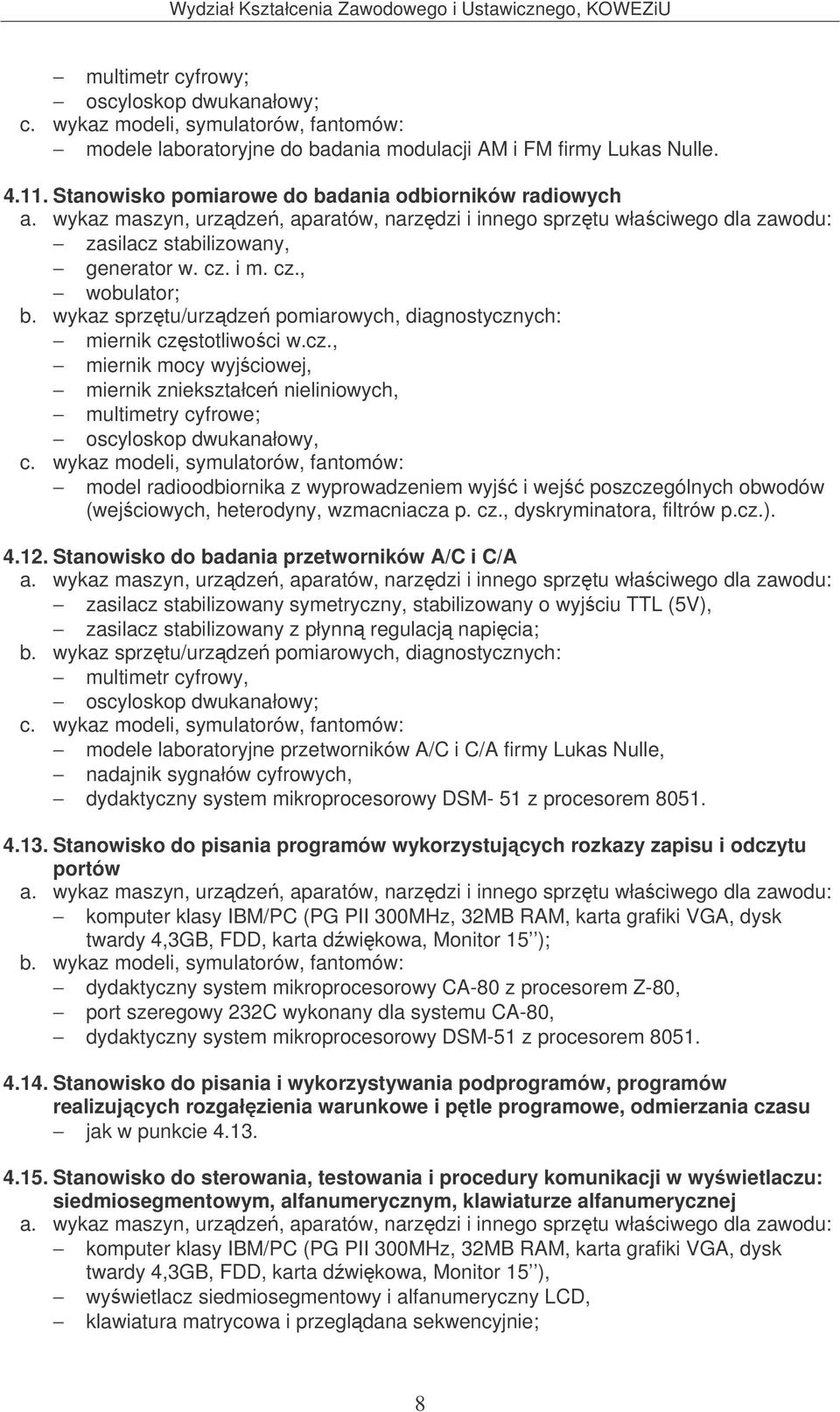

8 multimetr cyfrowy; oscyloskop dwukanałowy; c. wykaz modeli, symulatorów, fantomów: modele laboratoryjne do badania modulacji AM i FM firmy Lukas Nulle Stanowisko pomiarowe do badania odbiorników radiowych zasilacz stabilizowany, generator w. cz. i m. cz., wobulator; miernik czstotliwoci w.cz., miernik mocy wyjciowej, miernik zniekształce nieliniowych, multimetry cyfrowe; oscyloskop dwukanałowy, c. wykaz modeli, symulatorów, fantomów: model radioodbiornika z wyprowadzeniem wyj i wej poszczególnych obwodów (wejciowych, heterodyny, wzmacniacza p. cz., dyskryminatora, filtrów p.cz.) Stanowisko do badania przetworników A/C i C/A zasilacz stabilizowany symetryczny, stabilizowany o wyjciu TTL (5V), zasilacz stabilizowany z płynn regulacj napicia; multimetr cyfrowy, oscyloskop dwukanałowy; c. wykaz modeli, symulatorów, fantomów: modele laboratoryjne przetworników A/C i C/A firmy Lukas Nulle, nadajnik sygnałów cyfrowych, dydaktyczny system mikroprocesorowy DSM- 51 z procesorem Stanowisko do pisania programów wykorzystujcych rozkazy zapisu i odczytu portów komputer klasy IBM/PC (PG PII 300MHz, 32MB RAM, karta grafiki VGA, dysk twardy 4,3GB, FDD, karta dwikowa, Monitor 15 ); dydaktyczny system mikroprocesorowy CA-80 z procesorem Z-80, port szeregowy 232C wykonany dla systemu CA-80, dydaktyczny system mikroprocesorowy DSM-51 z procesorem Stanowisko do pisania i wykorzystywania podprogramów, programów realizujcych rozgałzienia warunkowe i ptle programowe, odmierzania czasu jak w punkcie Stanowisko do sterowania, testowania i procedury komunikacji w wywietlaczu: siedmiosegmentowym, alfanumerycznym, klawiaturze alfanumerycznej komputer klasy IBM/PC (PG PII 300MHz, 32MB RAM, karta grafiki VGA, dysk twardy 4,3GB, FDD, karta dwikowa, Monitor 15 ), wywietlacz siedmiosegmentowy i alfanumeryczny LCD, klawiatura matrycowa i przegldana sekwencyjnie; 8

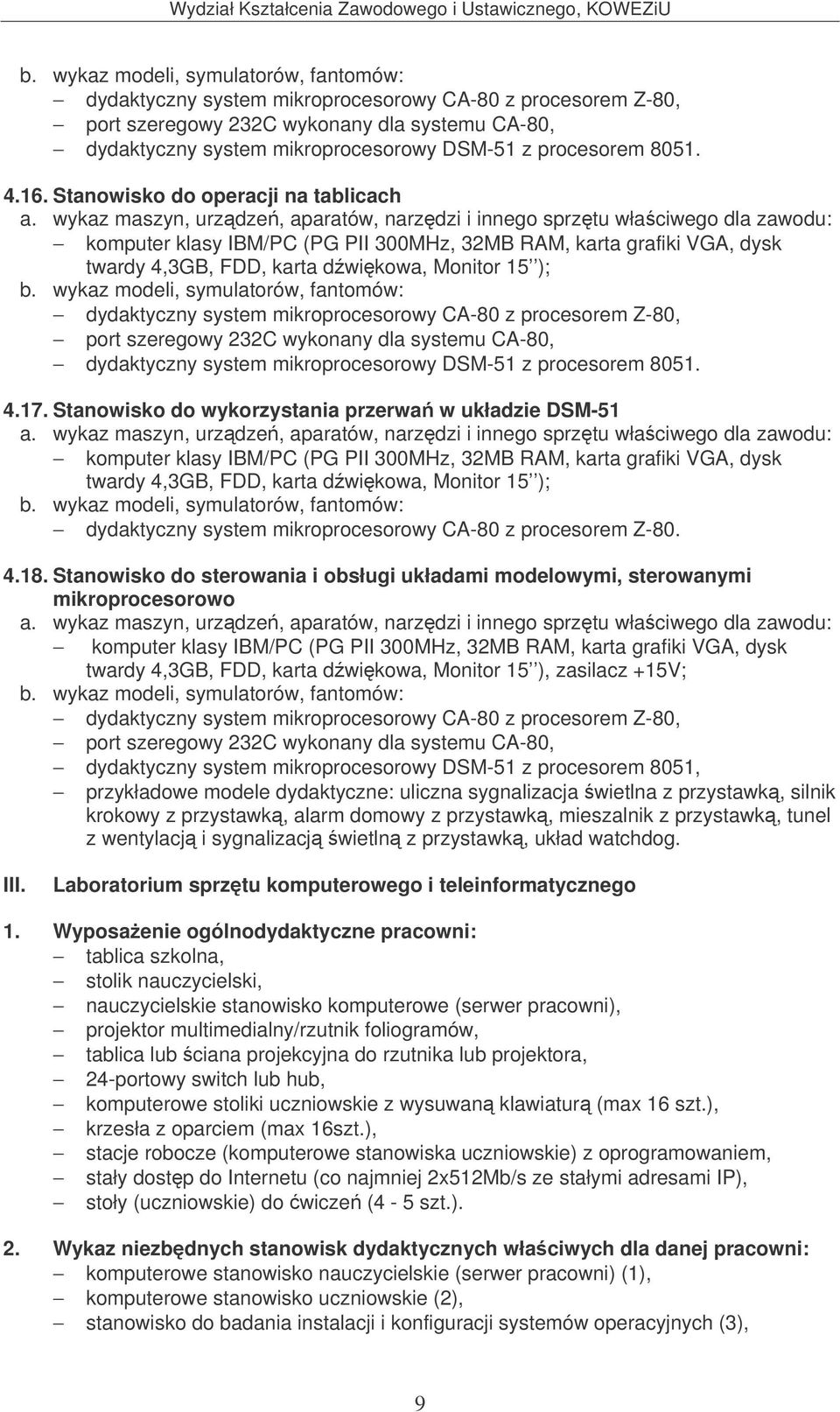

9 dydaktyczny system mikroprocesorowy CA-80 z procesorem Z-80, port szeregowy 232C wykonany dla systemu CA-80, dydaktyczny system mikroprocesorowy DSM-51 z procesorem Stanowisko do operacji na tablicach komputer klasy IBM/PC (PG PII 300MHz, 32MB RAM, karta grafiki VGA, dysk twardy 4,3GB, FDD, karta dwikowa, Monitor 15 ); dydaktyczny system mikroprocesorowy CA-80 z procesorem Z-80, port szeregowy 232C wykonany dla systemu CA-80, dydaktyczny system mikroprocesorowy DSM-51 z procesorem Stanowisko do wykorzystania przerwa w układzie DSM-51 komputer klasy IBM/PC (PG PII 300MHz, 32MB RAM, karta grafiki VGA, dysk twardy 4,3GB, FDD, karta dwikowa, Monitor 15 ); dydaktyczny system mikroprocesorowy CA-80 z procesorem Z Stanowisko do sterowania i obsługi układami modelowymi, sterowanymi mikroprocesorowo komputer klasy IBM/PC (PG PII 300MHz, 32MB RAM, karta grafiki VGA, dysk twardy 4,3GB, FDD, karta dwikowa, Monitor 15 ), zasilacz +15V; dydaktyczny system mikroprocesorowy CA-80 z procesorem Z-80, port szeregowy 232C wykonany dla systemu CA-80, dydaktyczny system mikroprocesorowy DSM-51 z procesorem 8051, przykładowe modele dydaktyczne: uliczna sygnalizacja wietlna z przystawk, silnik krokowy z przystawk, alarm domowy z przystawk, mieszalnik z przystawk, tunel z wentylacj i sygnalizacj wietln z przystawk, układ watchdog. III. Laboratorium sprztu komputerowego i teleinformatycznego 1. Wyposaenie ogólnodydaktyczne pracowni: tablica szkolna, stolik nauczycielski, nauczycielskie stanowisko komputerowe (serwer pracowni), projektor multimedialny/rzutnik foliogramów, tablica lub ciana projekcyjna do rzutnika lub projektora, 24-portowy switch lub hub, komputerowe stoliki uczniowskie z wysuwan klawiatur (max 16 szt.), krzesła z oparciem (max 16szt.), stacje robocze (komputerowe stanowiska uczniowskie) z oprogramowaniem, stały dostp do Internetu (co najmniej 2x512Mb/s ze stałymi adresami IP), stoły (uczniowskie) do wicze (4-5 szt.). 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej pracowni: komputerowe stanowisko nauczycielskie (serwer pracowni) (1), komputerowe stanowisko uczniowskie (2), stanowisko do badania instalacji i konfiguracji systemów operacyjnych (3), 9

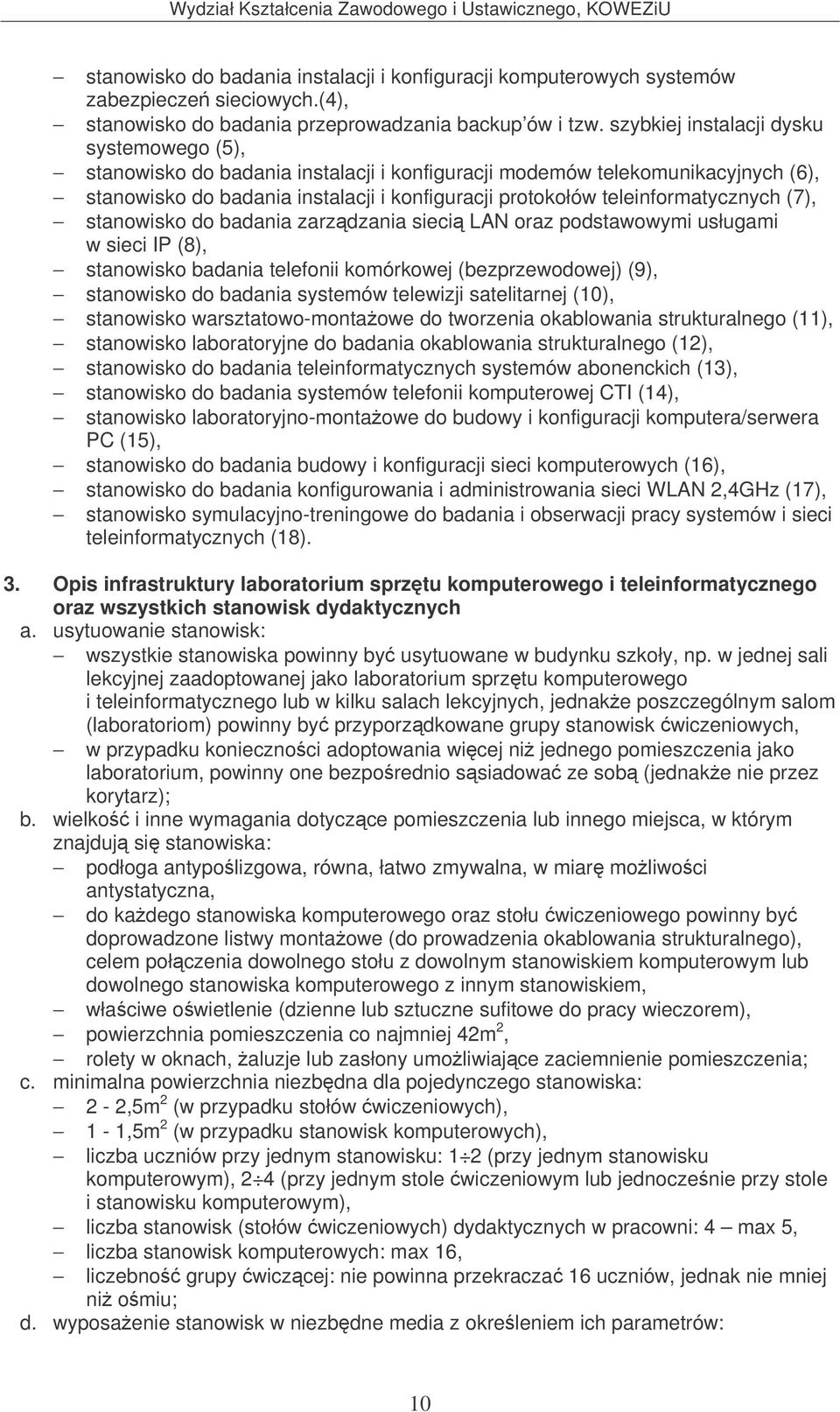

10 stanowisko do badania instalacji i konfiguracji komputerowych systemów zabezpiecze sieciowych.(4), stanowisko do badania przeprowadzania backup ów i tzw. szybkiej instalacji dysku systemowego (5), stanowisko do badania instalacji i konfiguracji modemów telekomunikacyjnych (6), stanowisko do badania instalacji i konfiguracji protokołów teleinformatycznych (7), stanowisko do badania zarzdzania sieci LAN oraz podstawowymi usługami w sieci IP (8), stanowisko badania telefonii komórkowej (bezprzewodowej) (9), stanowisko do badania systemów telewizji satelitarnej (10), stanowisko warsztatowo-montaowe do tworzenia okablowania strukturalnego (11), stanowisko laboratoryjne do badania okablowania strukturalnego (12), stanowisko do badania teleinformatycznych systemów abonenckich (13), stanowisko do badania systemów telefonii komputerowej CTI (14), stanowisko laboratoryjno-montaowe do budowy i konfiguracji komputera/serwera PC (15), stanowisko do badania budowy i konfiguracji sieci komputerowych (16), stanowisko do badania konfigurowania i administrowania sieci WLAN 2,4GHz (17), stanowisko symulacyjno-treningowe do badania i obserwacji pracy systemów i sieci teleinformatycznych (18). 3. Opis infrastruktury laboratorium sprztu komputerowego i teleinformatycznego oraz wszystkich stanowisk dydaktycznych a. usytuowanie stanowisk: wszystkie stanowiska powinny by usytuowane w budynku szkoły, np. w jednej sali lekcyjnej zaadoptowanej jako laboratorium sprztu komputerowego i teleinformatycznego lub w kilku salach lekcyjnych, jednake poszczególnym salom (laboratoriom) powinny by przyporzdkowane grupy stanowisk wiczeniowych, w przypadku koniecznoci adoptowania wicej ni jednego pomieszczenia jako laboratorium, powinny one bezporednio ssiadowa ze sob (jednake nie przez korytarz); b. wielko i inne wymagania dotyczce pomieszczenia lub innego miejsca, w którym znajduj si stanowiska: podłoga antypolizgowa, równa, łatwo zmywalna, w miar moliwoci antystatyczna, do kadego stanowiska komputerowego oraz stołu wiczeniowego powinny by doprowadzone listwy montaowe (do prowadzenia okablowania strukturalnego), celem połczenia dowolnego stołu z dowolnym stanowiskiem komputerowym lub dowolnego stanowiska komputerowego z innym stanowiskiem, właciwe owietlenie (dzienne lub sztuczne sufitowe do pracy wieczorem), powierzchnia pomieszczenia co najmniej 42m 2, rolety w oknach, aluzje lub zasłony umoliwiajce zaciemnienie pomieszczenia; c. minimalna powierzchnia niezbdna dla pojedynczego stanowiska: 2-2,5m 2 (w przypadku stołów wiczeniowych), 1-1,5m 2 (w przypadku stanowisk komputerowych), liczba uczniów przy jednym stanowisku: 1 2 (przy jednym stanowisku komputerowym), 2 4 (przy jednym stole wiczeniowym lub jednoczenie przy stole i stanowisku komputerowym), liczba stanowisk (stołów wiczeniowych) dydaktycznych w pracowni: 4 max 5, liczba stanowisk komputerowych: max 16, liczebno grupy wiczcej: nie powinna przekracza 16 uczniów, jednak nie mniej ni omiu; d. wyposaenie stanowisk w niezbdne media z okreleniem ich parametrów: 10

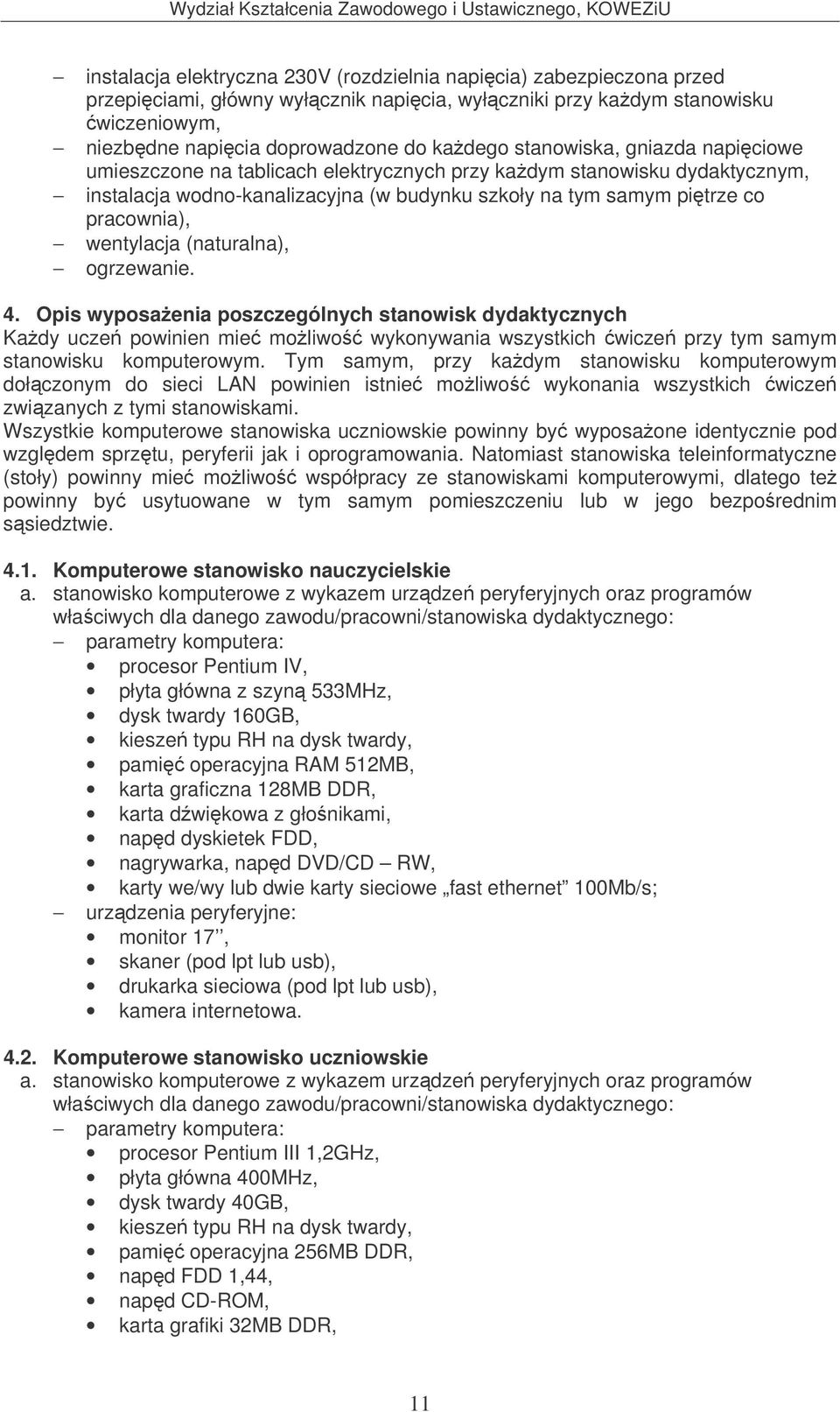

11 instalacja elektryczna 230V (rozdzielnia napicia) zabezpieczona przed przepiciami, główny wyłcznik napicia, wyłczniki przy kadym stanowisku wiczeniowym, niezbdne napicia doprowadzone do kadego stanowiska, gniazda napiciowe umieszczone na tablicach elektrycznych przy kadym stanowisku dydaktycznym, instalacja wodno-kanalizacyjna (w budynku szkoły na tym samym pitrze co pracownia), wentylacja (naturalna), ogrzewanie. 4. Opis wyposaenia poszczególnych stanowisk dydaktycznych Kady ucze powinien mie moliwo wykonywania wszystkich wicze przy tym samym stanowisku komputerowym. Tym samym, przy kadym stanowisku komputerowym dołczonym do sieci LAN powinien istnie moliwo wykonania wszystkich wicze zwizanych z tymi stanowiskami. Wszystkie komputerowe stanowiska uczniowskie powinny by wyposaone identycznie pod wzgldem sprztu, peryferii jak i oprogramowania. Natomiast stanowiska teleinformatyczne (stoły) powinny mie moliwo współpracy ze stanowiskami komputerowymi, dlatego te powinny by usytuowane w tym samym pomieszczeniu lub w jego bezporednim ssiedztwie Komputerowe stanowisko nauczycielskie a. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów parametry komputera: procesor Pentium IV, płyta główna z szyn 533MHz, dysk twardy 160GB, kiesze typu RH na dysk twardy, pami operacyjna RAM 512MB, karta graficzna 128MB DDR, karta dwikowa z głonikami, napd dyskietek FDD, nagrywarka, napd DVD/CD RW, karty we/wy lub dwie karty sieciowe fast ethernet 100Mb/s; urzdzenia peryferyjne: monitor 17, skaner (pod lpt lub usb), drukarka sieciowa (pod lpt lub usb), kamera internetowa Komputerowe stanowisko uczniowskie a. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów parametry komputera: procesor Pentium III 1,2GHz, płyta główna 400MHz, dysk twardy 40GB, kiesze typu RH na dysk twardy, pami operacyjna 256MB DDR, napd FDD 1,44, napd CD-ROM, karta grafiki 32MB DDR, 11

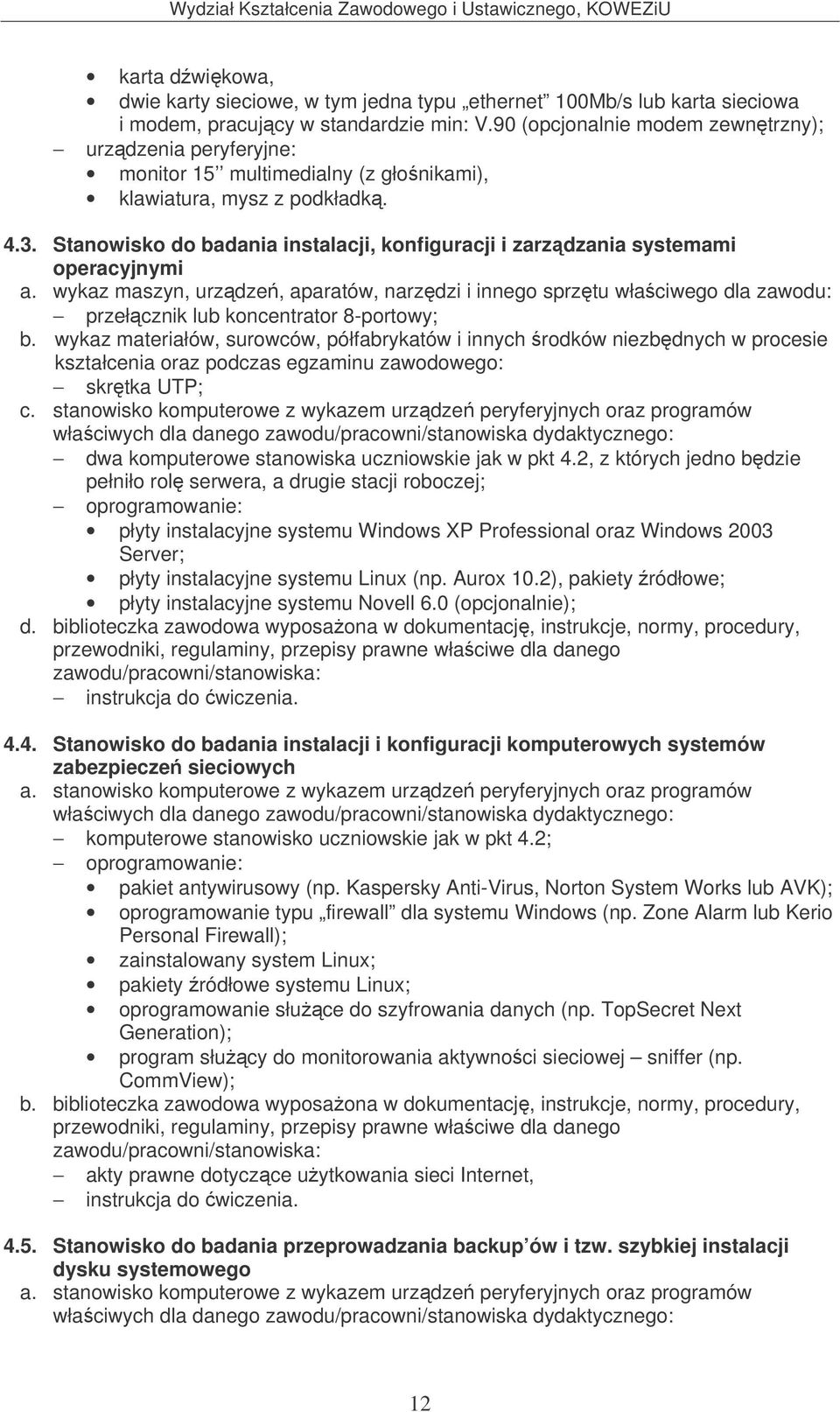

12 karta dwikowa, dwie karty sieciowe, w tym jedna typu ethernet 100Mb/s lub karta sieciowa i modem, pracujcy w standardzie min: V.90 (opcjonalnie modem zewntrzny); urzdzenia peryferyjne: monitor 15 multimedialny (z głonikami), klawiatura, mysz z podkładk Stanowisko do badania instalacji, konfiguracji i zarzdzania systemami operacyjnymi przełcznik lub koncentrator 8-portowy; b. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie skrtka UTP; c. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów dwa komputerowe stanowiska uczniowskie jak w pkt 4.2, z których jedno bdzie pełniło rol serwera, a drugie stacji roboczej; płyty instalacyjne systemu Windows XP Professional oraz Windows 2003 Server; płyty instalacyjne systemu Linux (np. Aurox 10.2), pakiety ródłowe; płyty instalacyjne systemu Novell 6.0 (opcjonalnie); d. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcja do wiczenia Stanowisko do badania instalacji i konfiguracji komputerowych systemów zabezpiecze sieciowych a. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów komputerowe stanowisko uczniowskie jak w pkt 4.2; pakiet antywirusowy (np. Kaspersky Anti-Virus, Norton System Works lub AVK); oprogramowanie typu firewall dla systemu Windows (np. Zone Alarm lub Kerio Personal Firewall); zainstalowany system Linux; pakiety ródłowe systemu Linux; oprogramowanie słuce do szyfrowania danych (np. TopSecret Next Generation); program słucy do monitorowania aktywnoci sieciowej sniffer (np. CommView); b. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, akty prawne dotyczce uytkowania sieci Internet, instrukcja do wiczenia Stanowisko do badania przeprowadzania backup ów i tzw. szybkiej instalacji dysku systemowego a. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów 12

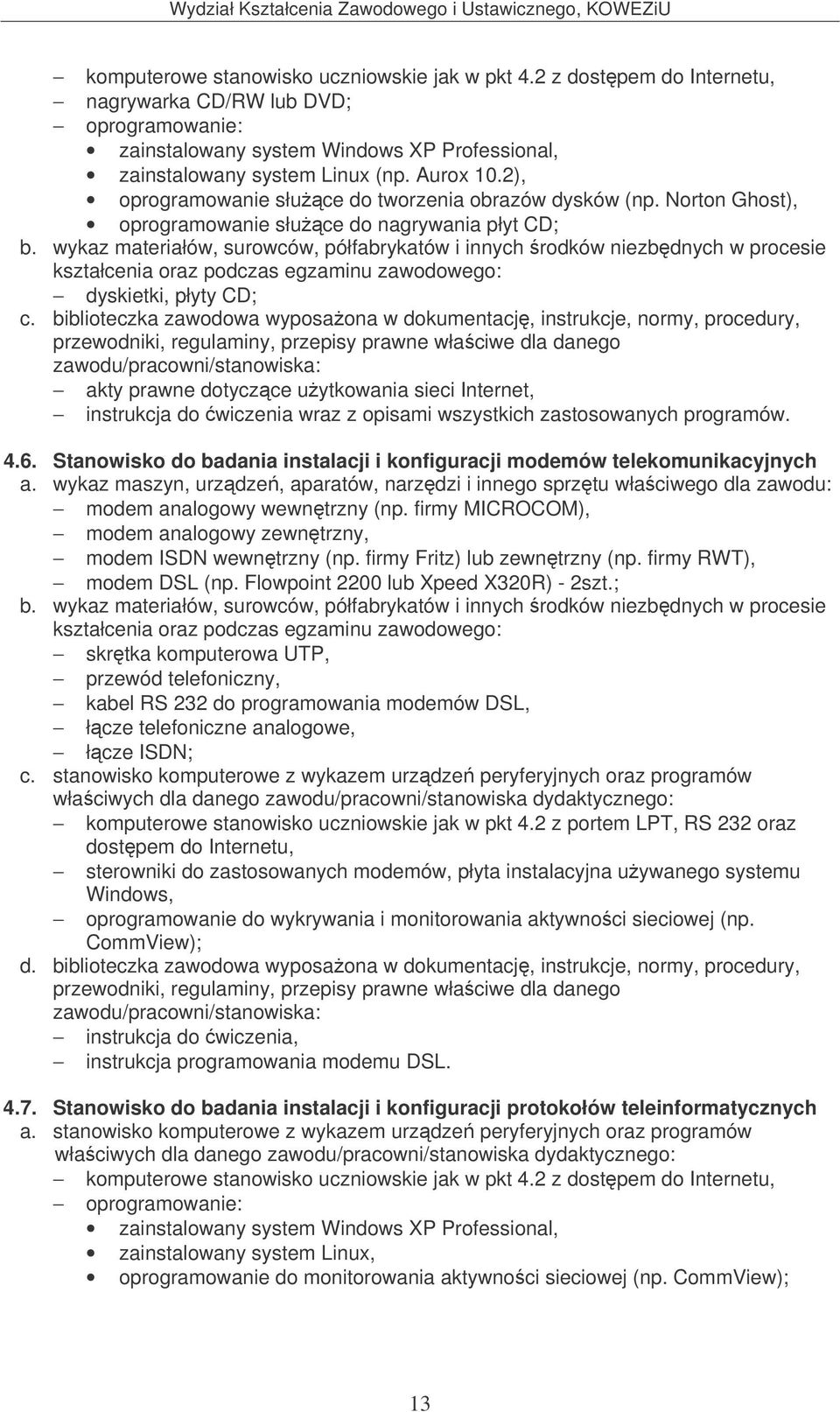

13 komputerowe stanowisko uczniowskie jak w pkt 4.2 z dostpem do Internetu, nagrywarka CD/RW lub DVD; zainstalowany system Windows XP Professional, zainstalowany system Linux (np. Aurox 10.2), oprogramowanie słuce do tworzenia obrazów dysków (np. Norton Ghost), oprogramowanie słuce do nagrywania płyt CD; b. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie dyskietki, płyty CD; c. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, akty prawne dotyczce uytkowania sieci Internet, instrukcja do wiczenia wraz z opisami wszystkich zastosowanych programów Stanowisko do badania instalacji i konfiguracji modemów telekomunikacyjnych modem analogowy wewntrzny (np. firmy MICROCOM), modem analogowy zewntrzny, modem ISDN wewntrzny (np. firmy Fritz) lub zewntrzny (np. firmy RWT), modem DSL (np. Flowpoint 2200 lub Xpeed X320R) - 2szt.; b. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie skrtka komputerowa UTP, przewód telefoniczny, kabel RS 232 do programowania modemów DSL, łcze telefoniczne analogowe, łcze ISDN; c. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów komputerowe stanowisko uczniowskie jak w pkt 4.2 z portem LPT, RS 232 oraz dostpem do Internetu, sterowniki do zastosowanych modemów, płyta instalacyjna uywanego systemu Windows, oprogramowanie do wykrywania i monitorowania aktywnoci sieciowej (np. CommView); d. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcja do wiczenia, instrukcja programowania modemu DSL Stanowisko do badania instalacji i konfiguracji protokołów teleinformatycznych a. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów komputerowe stanowisko uczniowskie jak w pkt 4.2 z dostpem do Internetu, zainstalowany system Windows XP Professional, zainstalowany system Linux, oprogramowanie do monitorowania aktywnoci sieciowej (np. CommView); 13

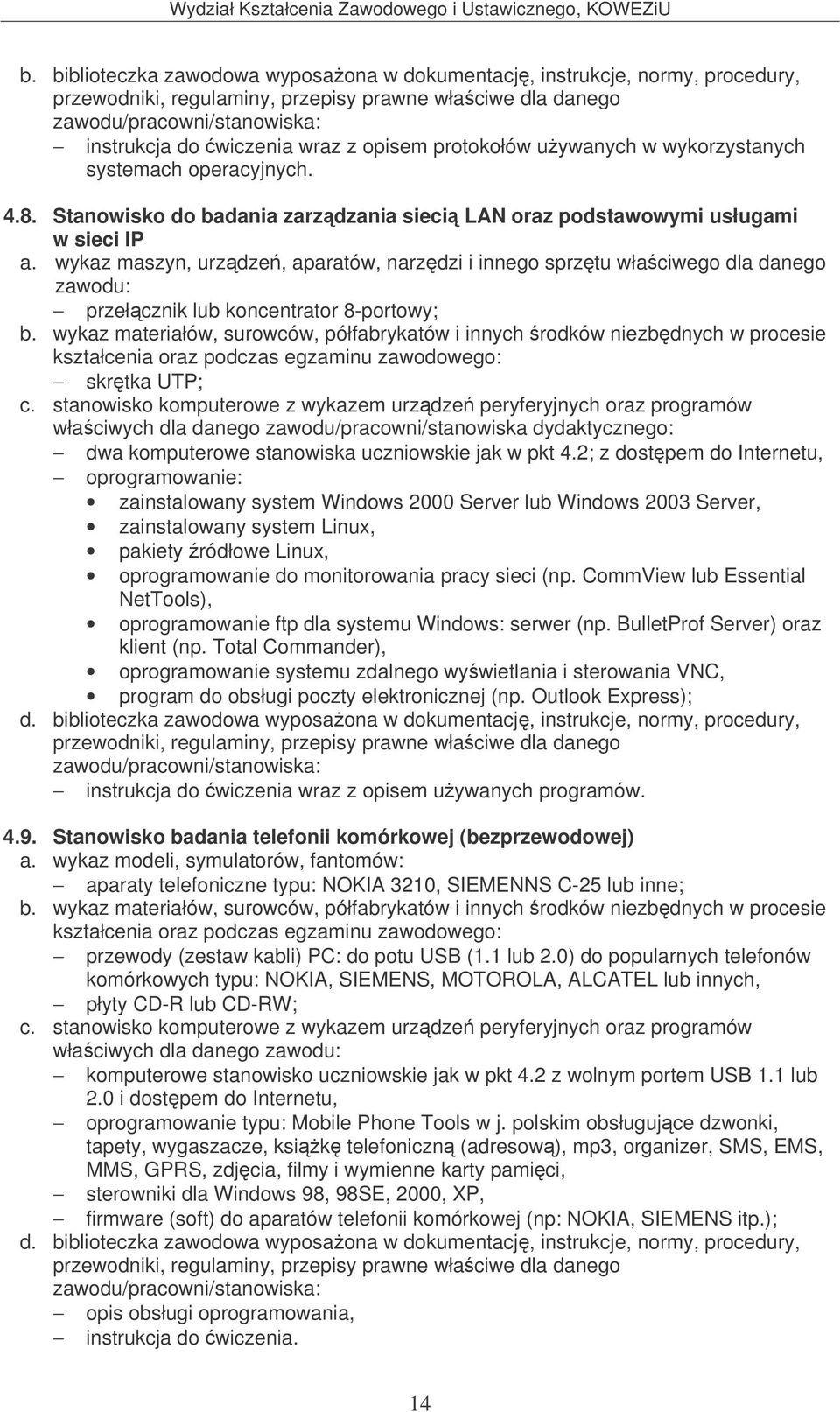

14 b. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcja do wiczenia wraz z opisem protokołów uywanych w wykorzystanych systemach operacyjnych Stanowisko do badania zarzdzania sieci LAN oraz podstawowymi usługami w sieci IP a. wykaz maszyn, urzdze, aparatów, narzdzi i innego sprztu właciwego dla danego zawodu: przełcznik lub koncentrator 8-portowy; b. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie skrtka UTP; c. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów dwa komputerowe stanowiska uczniowskie jak w pkt 4.2; z dostpem do Internetu, zainstalowany system Windows 2000 Server lub Windows 2003 Server, zainstalowany system Linux, pakiety ródłowe Linux, oprogramowanie do monitorowania pracy sieci (np. CommView lub Essential NetTools), oprogramowanie ftp dla systemu Windows: serwer (np. BulletProf Server) oraz klient (np. Total Commander), oprogramowanie systemu zdalnego wywietlania i sterowania VNC, program do obsługi poczty elektronicznej (np. Outlook Express); d. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcja do wiczenia wraz z opisem uywanych programów Stanowisko badania telefonii komórkowej (bezprzewodowej) a. wykaz modeli, symulatorów, fantomów: aparaty telefoniczne typu: NOKIA 3210, SIEMENNS C-25 lub inne; b. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie przewody (zestaw kabli) PC: do potu USB (1.1 lub 2.0) do popularnych telefonów komórkowych typu: NOKIA, SIEMENS, MOTOROLA, ALCATEL lub innych, płyty CD-R lub CD-RW; c. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów właciwych dla danego zawodu: komputerowe stanowisko uczniowskie jak w pkt 4.2 z wolnym portem USB 1.1 lub 2.0 i dostpem do Internetu, oprogramowanie typu: Mobile Phone Tools w j. polskim obsługujce dzwonki, tapety, wygaszacze, ksik telefoniczn (adresow), mp3, organizer, SMS, EMS, MMS, GPRS, zdjcia, filmy i wymienne karty pamici, sterowniki dla Windows 98, 98SE, 2000, XP, firmware (soft) do aparatów telefonii komórkowej (np: NOKIA, SIEMENS itp.); d. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, opis obsługi oprogramowania, instrukcja do wiczenia. 14

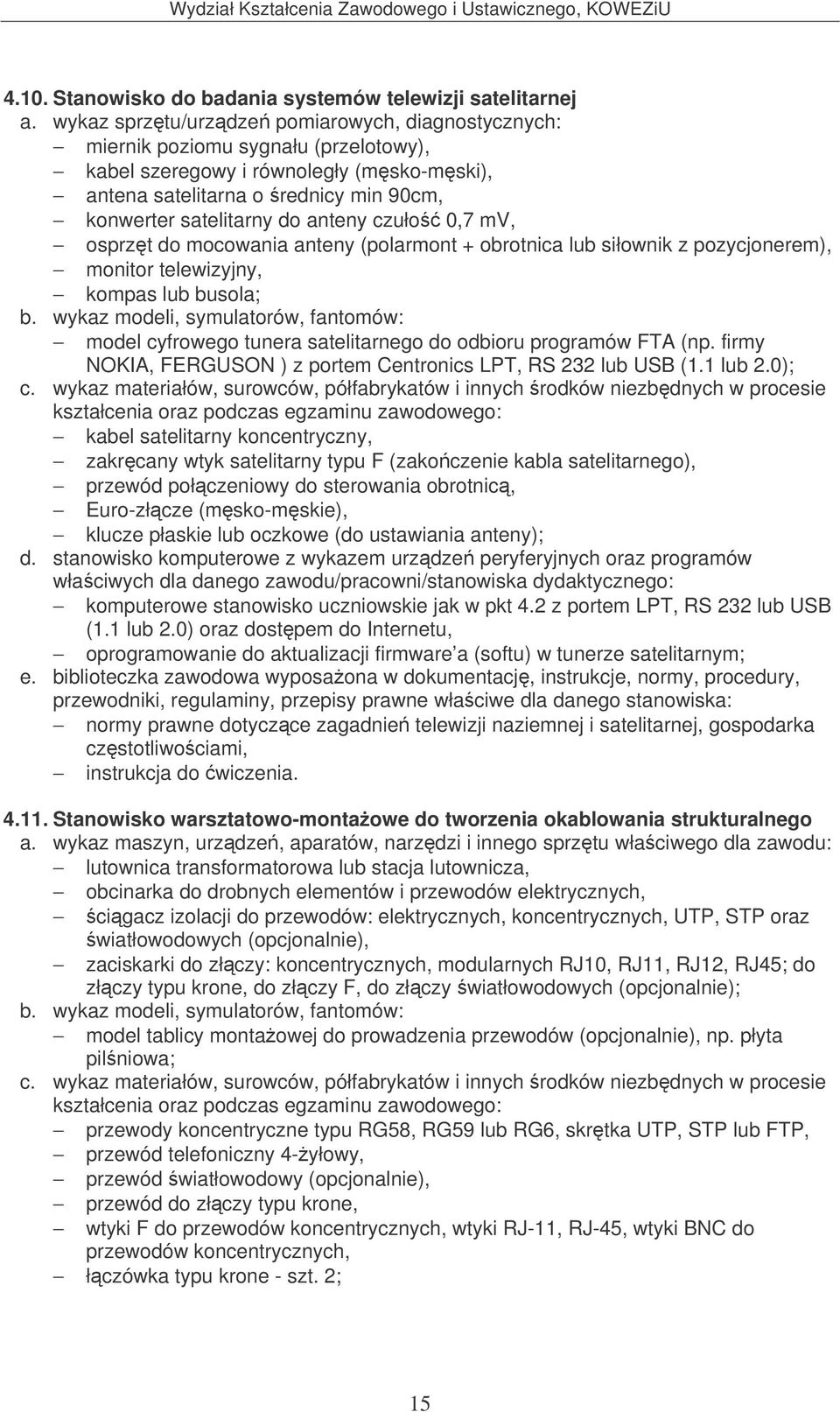

15 4.10. Stanowisko do badania systemów telewizji satelitarnej a. wykaz sprztu/urzdze pomiarowych, diagnostycznych: miernik poziomu sygnału (przelotowy), kabel szeregowy i równoległy (msko-mski), antena satelitarna o rednicy min 90cm, konwerter satelitarny do anteny czuło 0,7 mv, osprzt do mocowania anteny (polarmont + obrotnica lub siłownik z pozycjonerem), monitor telewizyjny, kompas lub busola; model cyfrowego tunera satelitarnego do odbioru programów FTA (np. firmy NOKIA, FERGUSON ) z portem Centronics LPT, RS 232 lub USB (1.1 lub 2.0); c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie kabel satelitarny koncentryczny, zakrcany wtyk satelitarny typu F (zakoczenie kabla satelitarnego), przewód połczeniowy do sterowania obrotnic, Euro-złcze (msko-mskie), klucze płaskie lub oczkowe (do ustawiania anteny); d. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów komputerowe stanowisko uczniowskie jak w pkt 4.2 z portem LPT, RS 232 lub USB (1.1 lub 2.0) oraz dostpem do Internetu, oprogramowanie do aktualizacji firmware a (softu) w tunerze satelitarnym; e. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, stanowiska: normy prawne dotyczce zagadnie telewizji naziemnej i satelitarnej, gospodarka czstotliwociami, instrukcja do wiczenia Stanowisko warsztatowo-montaowe do tworzenia okablowania strukturalnego lutownica transformatorowa lub stacja lutownicza, obcinarka do drobnych elementów i przewodów elektrycznych, cigacz izolacji do przewodów: elektrycznych, koncentrycznych, UTP, STP oraz wiatłowodowych (opcjonalnie), zaciskarki do złczy: koncentrycznych, modularnych RJ10, RJ11, RJ12, RJ45; do złczy typu krone, do złczy F, do złczy wiatłowodowych (opcjonalnie); model tablicy montaowej do prowadzenia przewodów (opcjonalnie), np. płyta pilniowa; c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie przewody koncentryczne typu RG58, RG59 lub RG6, skrtka UTP, STP lub FTP, przewód telefoniczny 4-yłowy, przewód wiatłowodowy (opcjonalnie), przewód do złczy typu krone, wtyki F do przewodów koncentrycznych, wtyki RJ-11, RJ-45, wtyki BNC do przewodów koncentrycznych, łczówka typu krone - szt. 2; 15

16 d. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcja do wiczenia, opisy złcz, sposobów połcze, rodzajów połcze, rodzajów kabli, normy BN, PN Stanowisko laboratoryjne do testowania okablowania strukturalnego a. wykaz sprztu/urzdze pomiarowych, diagnostycznych: tester okablowania strukturalnego do przewodów koncentrycznych oraz UTP i STP, szukacz par przewodów z sond indukcyjn i generator akustyczny z głonikiem, miernik rezystancji, ródło wiatła laserowego do włókien wiatłowodowych jedno- lub wielomodowych (opcjonalnie), miernik mocy optycznej lub lokalizator ruchu optycznego (detektor modulacji wizki optycznej )(opcjonalnie); tablica montaowa z listwami do prowadzenia przewodów okablowania strukturalnego (opcjonalnie); c. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcja do wiczenia, instrukcje obsługi urzdze pomiarowych, Leksykon Teleinformatyka, Vademecum teleinformatyka cz. II i III wyd. IDG Stanowisko do badania teleinformatycznych systemów abonenckich a. wykaz sprztu/urzdze pomiarowych, diagnostycznych: szukacz par przewodów z sond indukcyjn + generator akustyczny, nó krone; centrala abonencka PABX małej pojemnoci (np. Slican NCT ), aparat telefoniczny analogowy (2 szt.), telefon systemowy (w przypadku centrali Slican ATS-20)(szt.1); c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie głowice krone rozłczne (5szt), gniezdnik krone 50-parowy, szafka krone 50-parowa, przewody krosownicze, gniazda telefoniczne natynkowe (3-4 szt.), kabel RS 232 do programowania centrali, skrtka UTP, kabel telefoniczny (2 szt.), łcze telefoniczne analogowe, łcze telefoniczne ISDN; d. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów komputerowe stanowisko uczniowskie jak w pkt 4.2 z portem RS 232, narzdzie do programowania centrali (w przypadku centrali Slican - Winserwnct), program do zarzdzania taryfikacj (w przypadku centrali Slican - Wtaryfnct); 16

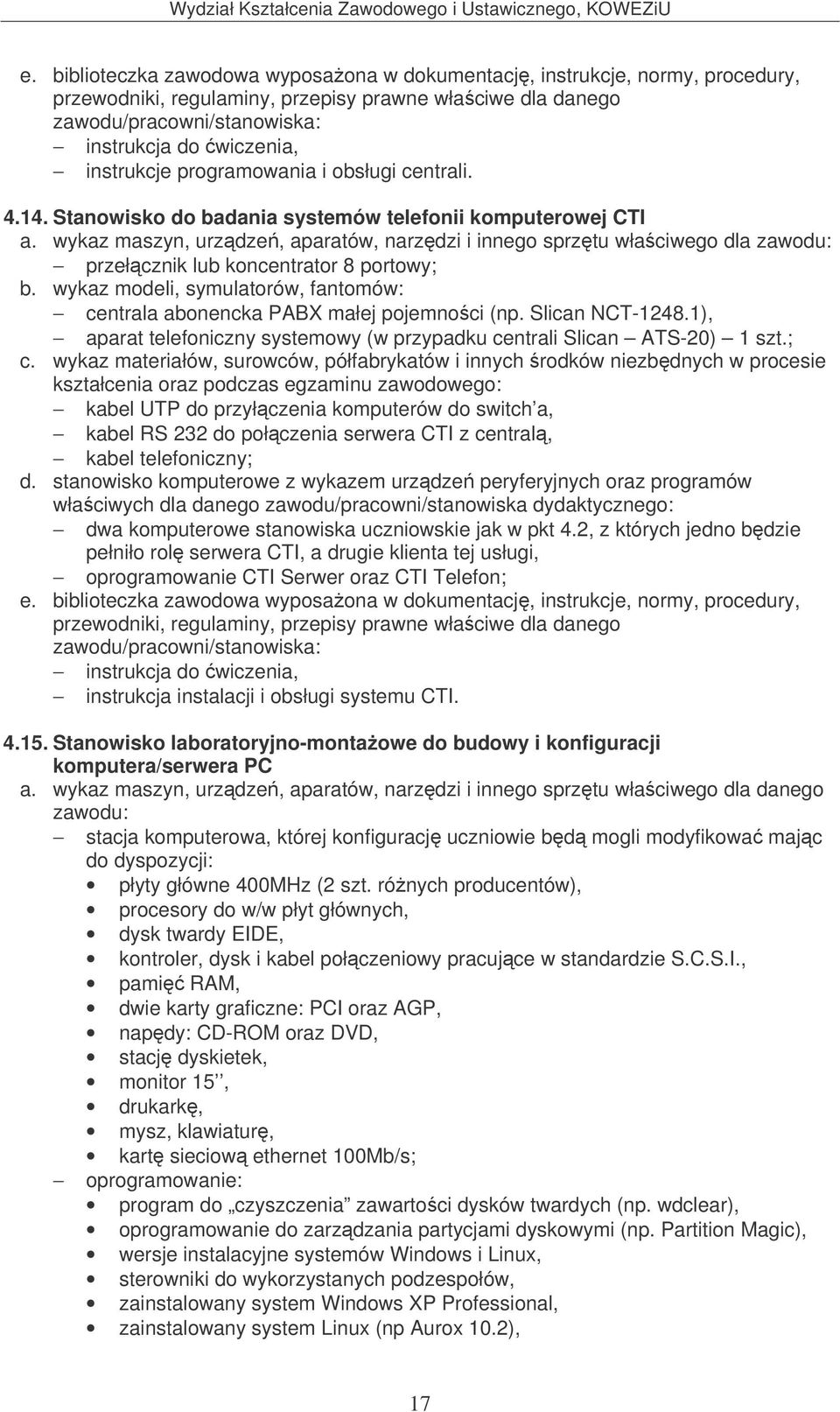

17 e. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcja do wiczenia, instrukcje programowania i obsługi centrali Stanowisko do badania systemów telefonii komputerowej CTI przełcznik lub koncentrator 8 portowy; centrala abonencka PABX małej pojemnoci (np. Slican NCT ), aparat telefoniczny systemowy (w przypadku centrali Slican ATS-20) 1 szt.; c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie kabel UTP do przyłczenia komputerów do switch a, kabel RS 232 do połczenia serwera CTI z central, kabel telefoniczny; d. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów dwa komputerowe stanowiska uczniowskie jak w pkt 4.2, z których jedno bdzie pełniło rol serwera CTI, a drugie klienta tej usługi, oprogramowanie CTI Serwer oraz CTI Telefon; e. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcja do wiczenia, instrukcja instalacji i obsługi systemu CTI Stanowisko laboratoryjno-montaowe do budowy i konfiguracji komputera/serwera PC a. wykaz maszyn, urzdze, aparatów, narzdzi i innego sprztu właciwego dla danego zawodu: stacja komputerowa, której konfiguracj uczniowie bd mogli modyfikowa majc do dyspozycji: płyty główne 400MHz (2 szt. rónych producentów), procesory do w/w płyt głównych, dysk twardy EIDE, kontroler, dysk i kabel połczeniowy pracujce w standardzie S.C.S.I., pami RAM, dwie karty graficzne: PCI oraz AGP, napdy: CD-ROM oraz DVD, stacj dyskietek, monitor 15, drukark, mysz, klawiatur, kart sieciow ethernet 100Mb/s; program do czyszczenia zawartoci dysków twardych (np. wdclear), oprogramowanie do zarzdzania partycjami dyskowymi (np. Partition Magic), wersje instalacyjne systemów Windows i Linux, sterowniki do wykorzystanych podzespołów, zainstalowany system Windows XP Professional, zainstalowany system Linux (np Aurox 10.2), 17

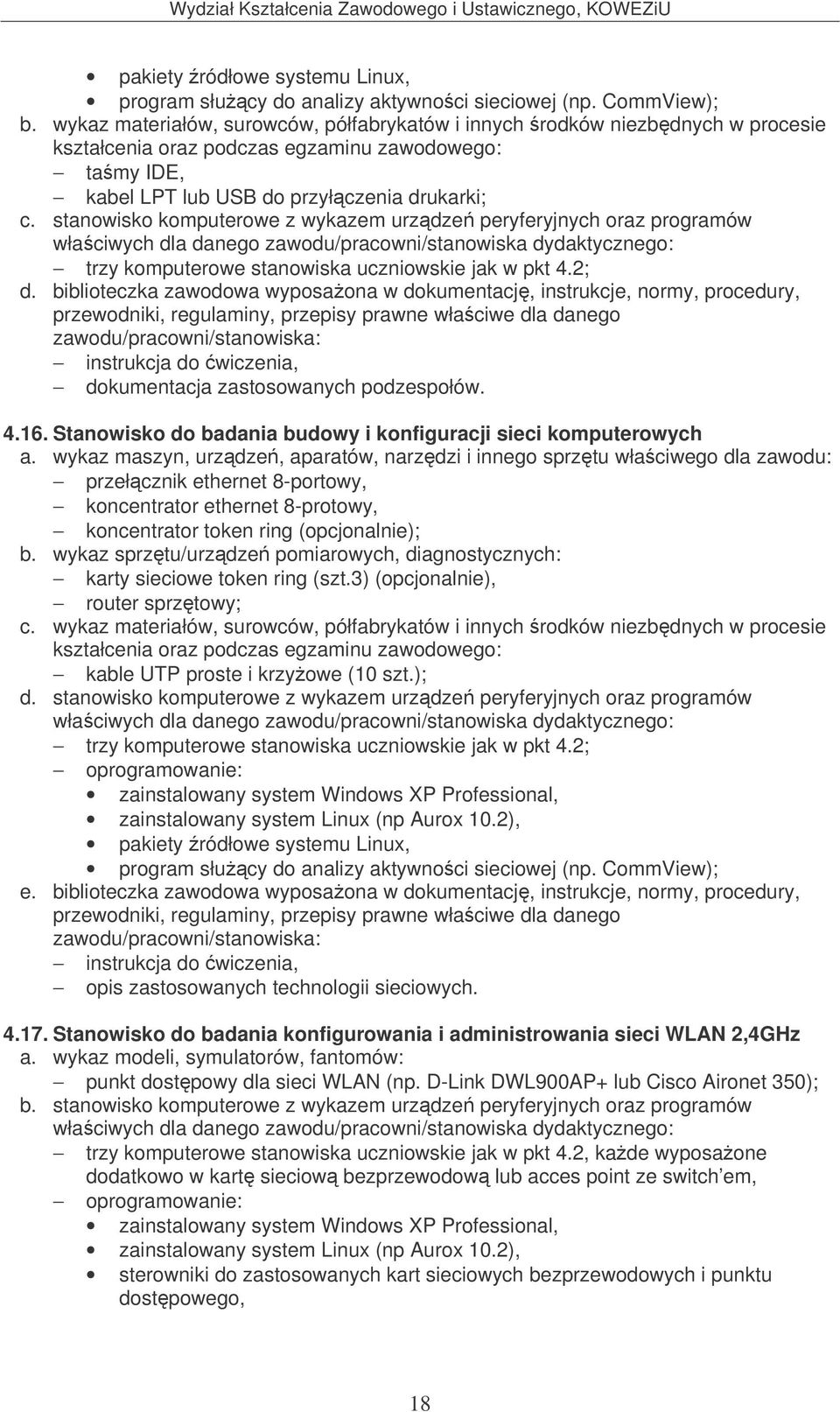

18 pakiety ródłowe systemu Linux, program słucy do analizy aktywnoci sieciowej (np. CommView); b. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie tamy IDE, kabel LPT lub USB do przyłczenia drukarki; c. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów trzy komputerowe stanowiska uczniowskie jak w pkt 4.2; d. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcja do wiczenia, dokumentacja zastosowanych podzespołów Stanowisko do badania budowy i konfiguracji sieci komputerowych przełcznik ethernet 8-portowy, koncentrator ethernet 8-protowy, koncentrator token ring (opcjonalnie); karty sieciowe token ring (szt.3) (opcjonalnie), router sprztowy; c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie kable UTP proste i krzyowe (10 szt.); d. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów trzy komputerowe stanowiska uczniowskie jak w pkt 4.2; zainstalowany system Windows XP Professional, zainstalowany system Linux (np Aurox 10.2), pakiety ródłowe systemu Linux, program słucy do analizy aktywnoci sieciowej (np. CommView); e. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcja do wiczenia, opis zastosowanych technologii sieciowych Stanowisko do badania konfigurowania i administrowania sieci WLAN 2,4GHz a. wykaz modeli, symulatorów, fantomów: punkt dostpowy dla sieci WLAN (np. D-Link DWL900AP+ lub Cisco Aironet 350); b. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów trzy komputerowe stanowiska uczniowskie jak w pkt 4.2, kade wyposaone dodatkowo w kart sieciow bezprzewodow lub acces point ze switch em, zainstalowany system Windows XP Professional, zainstalowany system Linux (np Aurox 10.2), sterowniki do zastosowanych kart sieciowych bezprzewodowych i punktu dostpowego, 18

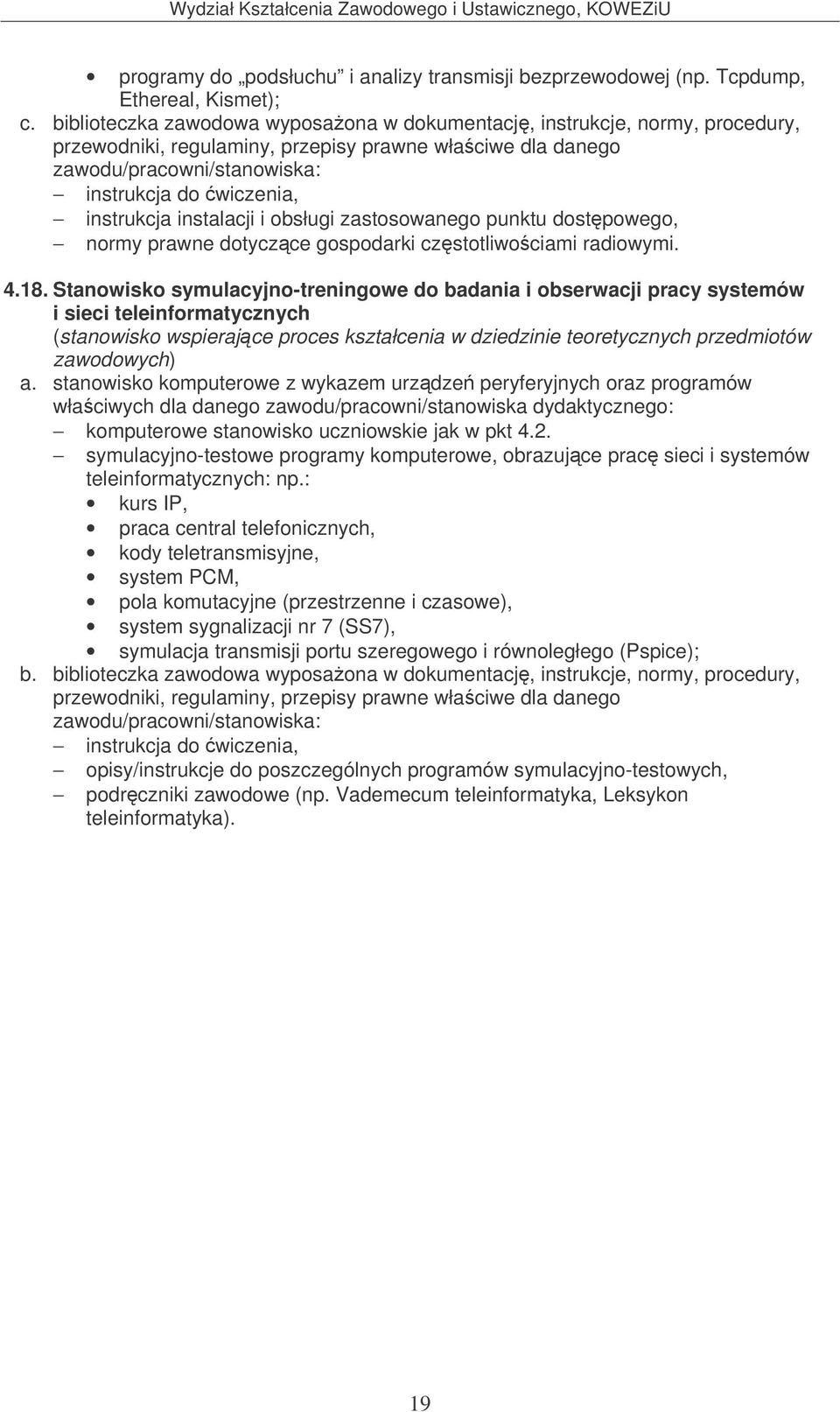

19 programy do podsłuchu i analizy transmisji bezprzewodowej (np. Tcpdump, Ethereal, Kismet); c. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcja do wiczenia, instrukcja instalacji i obsługi zastosowanego punktu dostpowego, normy prawne dotyczce gospodarki czstotliwociami radiowymi Stanowisko symulacyjno-treningowe do badania i obserwacji pracy systemów i sieci teleinformatycznych (stanowisko wspierajce proces kształcenia w dziedzinie teoretycznych przedmiotów zawodowych) a. stanowisko komputerowe z wykazem urzdze peryferyjnych oraz programów komputerowe stanowisko uczniowskie jak w pkt 4.2. symulacyjno-testowe programy komputerowe, obrazujce prac sieci i systemów teleinformatycznych: np.: kurs IP, praca central telefonicznych, kody teletransmisyjne, system PCM, pola komutacyjne (przestrzenne i czasowe), system sygnalizacji nr 7 (SS7), symulacja transmisji portu szeregowego i równoległego (Pspice); b. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcja do wiczenia, opisy/instrukcje do poszczególnych programów symulacyjno-testowych, podrczniki zawodowe (np. Vademecum teleinformatyka, Leksykon teleinformatyka). 19
