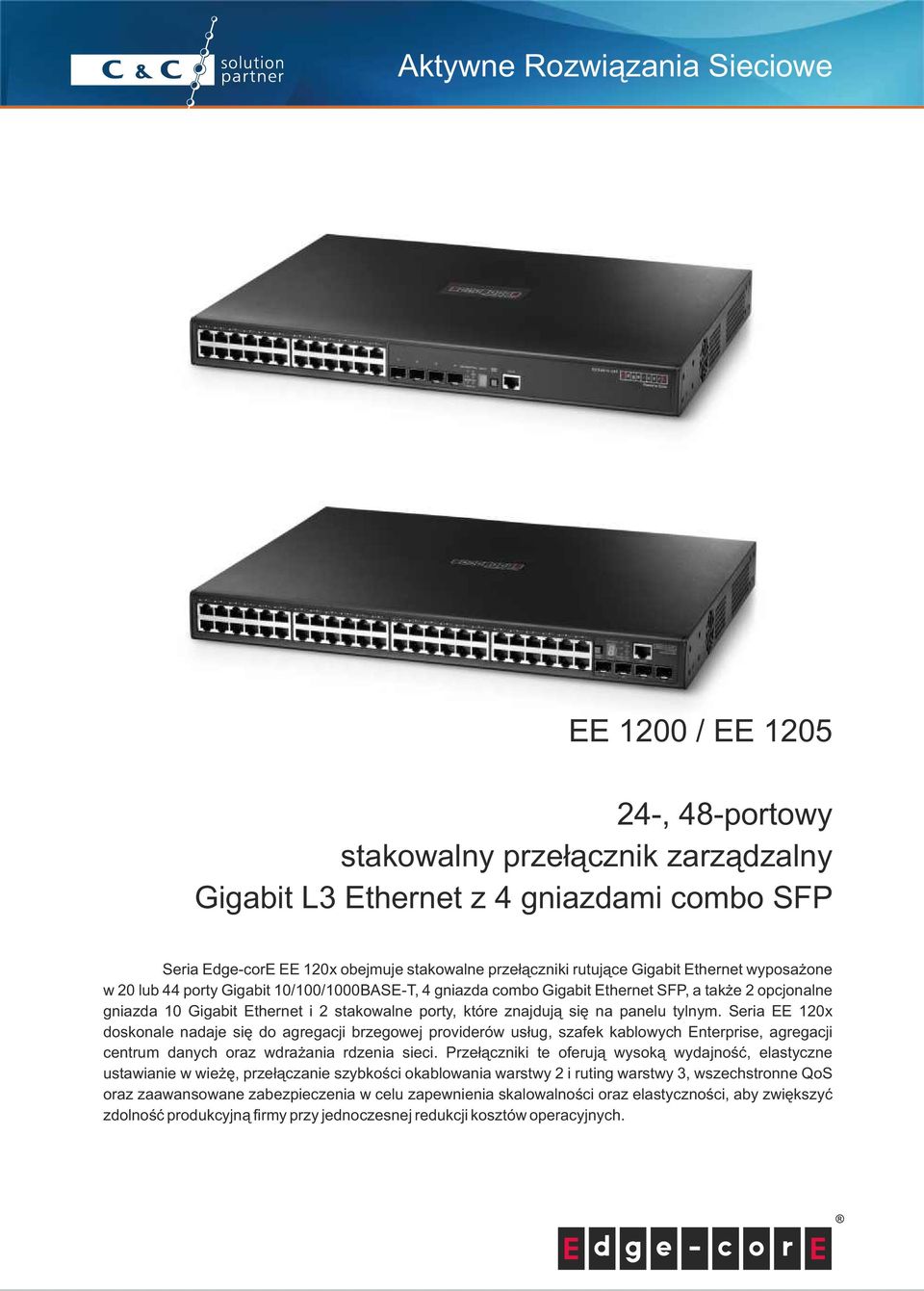

1 EE 1200 / EE , 48-portowy stakowalny przełącznik zarządzalny Gigabit L3 Ethernet z 4 gniazdami combo SFP Seria Edge-corE EE 120x obejmuje stakowalne przełączniki rutujące Gigabit Ethernet wyposażone w 20 lub 44 porty Gigabit 10/100/1000BASE-T, 4 gniazda combo Gigabit Ethernet SFP, a także 2 opcjonalne gniazda 10 Gigabit Ethernet i 2 stakowalne porty, które znajdują się na panelu tylnym. Seria EE 120x doskonale nadaje się do agregacji brzegowej providerów usług, szafek kablowych Enterprise, agregacji centrum danych oraz wdrażania rdzenia sieci. Przełączniki te oferują wysoką wydajność, elastyczne ustawianie w wieżę, przełączanie szybkości okablowania warstwy 2 i ruting warstwy 3, wszechstronne QoS oraz zaawansowane zabezpieczenia w celu zapewnienia skalowalności oraz elastyczności, aby zwiększyć zdolność produkcyjną firmy przy jednoczesnej redukcji kosztów operacyjnych.

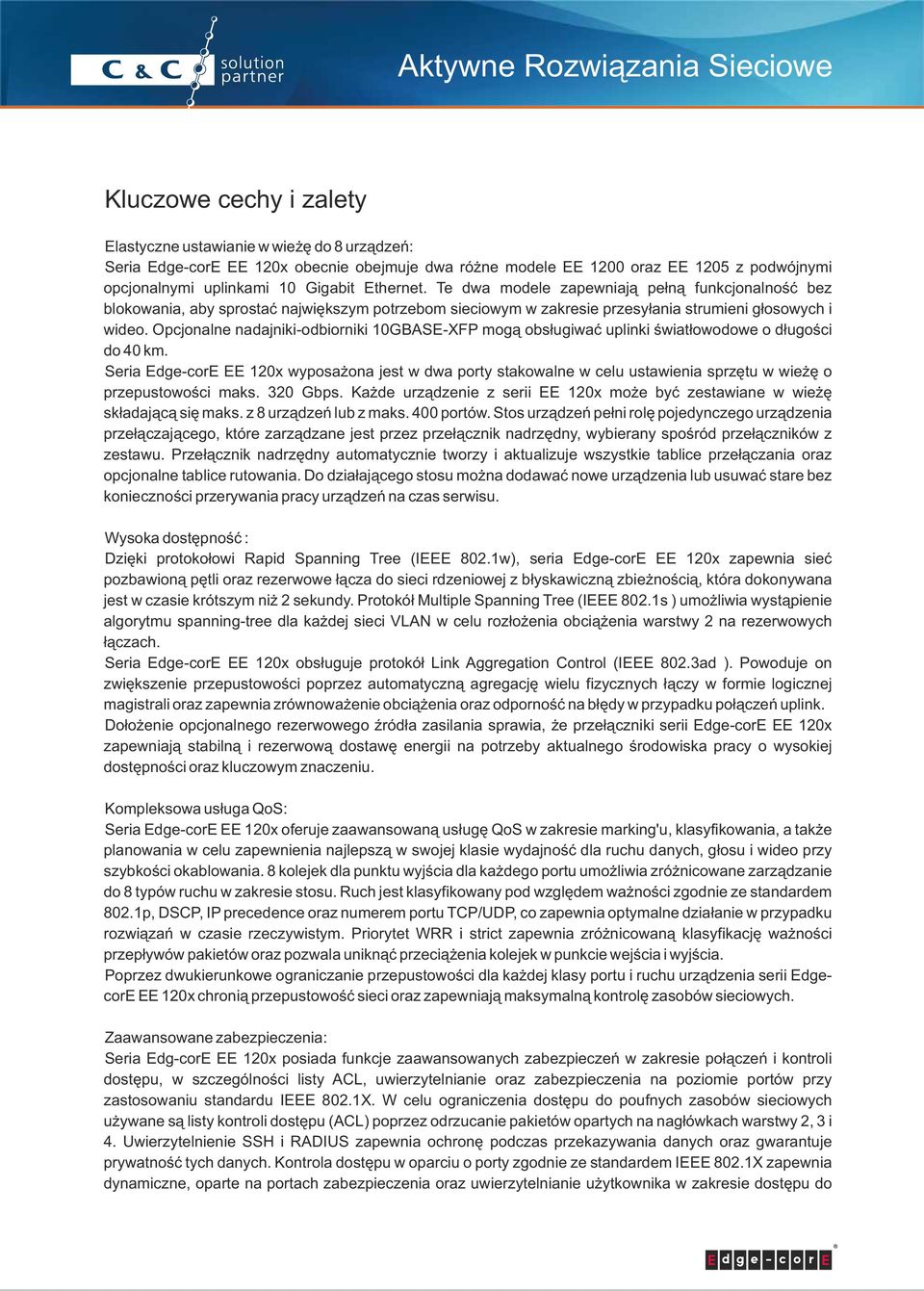

2 Kluczowe cechy i zalety Elastyczne ustawianie w wieżę do 8 urządzeń: Seria Edge-corE EE 120x obecnie obejmuje dwa różne modele EE 1200 oraz EE 1205 z podwójnymi opcjonalnymi uplinkami 10 Gigabit Ethernet. Te dwa modele zapewniają pełną funkcjonalność bez blokowania, aby sprostać największym potrzebom sieciowym w zakresie przesyłania strumieni głosowych i wideo. Opcjonalne nadajniki-odbiorniki 10GBASE-XFP mogą obsługiwać uplinki światłowodowe o długości do 40 km. Seria Edge-corE EE 120x wyposażona jest w dwa porty stakowalne w celu ustawienia sprzętu w wieżę o przepustowości maks. 320 Gbps. Każde urządzenie z serii EE 120x może być zestawiane w wieżę składającą się maks. z 8 urządzeń lub z maks. 400 portów. Stos urządzeń pełni rolę pojedynczego urządzenia przełączającego, które zarządzane jest przez przełącznik nadrzędny, wybierany spośród przełączników z zestawu. Przełącznik nadrzędny automatycznie tworzy i aktualizuje wszystkie tablice przełączania oraz opcjonalne tablice rutowania. Do działającego stosu można dodawać nowe urządzenia lub usuwać stare bez konieczności przerywania pracy urządzeń na czas serwisu. Wysoka dostępność : Dzięki protokołowi Rapid Spanning Tree (IEEE 802.1w), seria Edge-corE EE 120x zapewnia sieć pozbawioną pętli oraz rezerwowe łącza do sieci rdzeniowej z błyskawiczną zbieżnością, która dokonywana jest w czasie krótszym niż 2 sekundy. Protokół Multiple Spanning Tree (IEEE 802.1s ) umożliwia wystąpienie algorytmu spanning-tree dla każdej sieci VLAN w celu rozłożenia obciążenia warstwy 2 na rezerwowych łączach. Seria Edge-corE EE 120x obsługuje protokół Link Aggregation Control (IEEE 802.3ad ). Powoduje on zwiększenie przepustowości poprzez automatyczną agregację wielu fizycznych łączy w formie logicznej magistrali oraz zapewnia zrównoważenie obciążenia oraz odporność na błędy w przypadku połączeń uplink. Dołożenie opcjonalnego rezerwowego źródła zasilania sprawia, że przełączniki serii Edge-corE EE 120x zapewniają stabilną i rezerwową dostawę energii na potrzeby aktualnego środowiska pracy o wysokiej dostępności oraz kluczowym znaczeniu. Kompleksowa usługa QoS: Seria Edge-corE EE 120x oferuje zaawansowaną usługę QoS w zakresie marking'u, klasyfikowania, a także planowania w celu zapewnienia najlepszą w swojej klasie wydajność dla ruchu danych, głosu i wideo przy szybkości okablowania. 8 kolejek dla punktu wyjścia dla każdego portu umożliwia zróżnicowane zarządzanie do 8 typów ruchu w zakresie stosu. Ruch jest klasyfikowany pod względem ważności zgodnie ze standardem 802.1p, DSCP, IP precedence oraz numerem portu TCP/UDP, co zapewnia optymalne działanie w przypadku rozwiązań w czasie rzeczywistym. Priorytet WRR i strict zapewnia zróżnicowaną klasyfikację ważności przepływów pakietów oraz pozwala uniknąć przeciążenia kolejek w punkcie wejścia i wyjścia. Poprzez dwukierunkowe ograniczanie przepustowości dla każdej klasy portu i ruchu urządzenia serii EdgecorE EE 120x chronią przepustowość sieci oraz zapewniają maksymalną kontrolę zasobów sieciowych. Zaawansowane zabezpieczenia: Seria Edg-corE EE 120x posiada funkcje zaawansowanych zabezpieczeń w zakresie połączeń i kontroli dostępu, w szczególności listy ACL, uwierzytelnianie oraz zabezpieczenia na poziomie portów przy zastosowaniu standardu IEEE 802.1X. W celu ograniczenia dostępu do poufnych zasobów sieciowych używane są listy kontroli dostępu (ACL) poprzez odrzucanie pakietów opartych na nagłówkach warstwy 2, 3 i 4. Uwierzytelnienie SSH i RADIUS zapewnia ochronę podczas przekazywania danych oraz gwarantuje prywatność tych danych. Kontrola dostępu w oparciu o porty zgodnie ze standardem IEEE 802.1X zapewnia dynamiczne, oparte na portach zabezpieczenia oraz uwierzytelnianie użytkownika w zakresie dostępu do

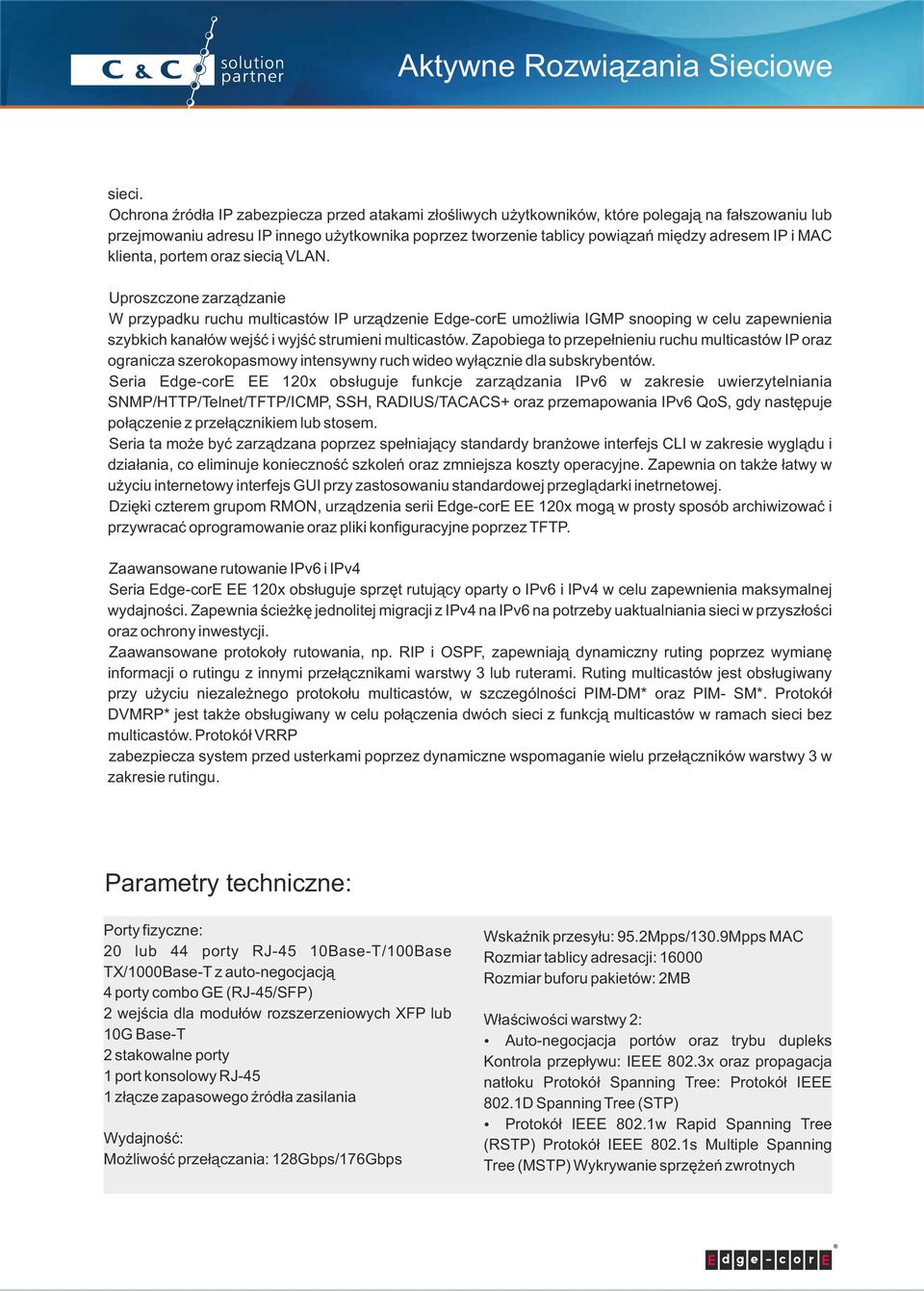

3 sieci. Ochrona źródła IP zabezpiecza przed atakami złośliwych użytkowników, które polegają na fałszowaniu lub przejmowaniu adresu IP innego użytkownika poprzez tworzenie tablicy powiązań między adresem IP i MAC klienta, portem oraz siecią VLAN. Uproszczone zarządzanie W przypadku ruchu multicastów IP urządzenie Edge-corE umożliwia IGMP snooping w celu zapewnienia szybkich kanałów wejść i wyjść strumieni multicastów. Zapobiega to przepełnieniu ruchu multicastów IP oraz ogranicza szerokopasmowy intensywny ruch wideo wyłącznie dla subskrybentów. Seria Edge-corE EE 120x obsługuje funkcje zarządzania IPv6 w zakresie uwierzytelniania SNMP/HTTP/Telnet/TFTP/ICMP, SSH, RADIUS/TACACS+ oraz przemapowania IPv6 QoS, gdy następuje połączenie z przełącznikiem lub stosem. Seria ta może być zarządzana poprzez spełniający standardy branżowe interfejs CLI w zakresie wyglądu i działania, co eliminuje konieczność szkoleń oraz zmniejsza koszty operacyjne. Zapewnia on także łatwy w użyciu internetowy interfejs GUI przy zastosowaniu standardowej przeglądarki inetrnetowej. Dzięki czterem grupom RMON, urządzenia serii Edge-corE EE 120x mogą w prosty sposób archiwizować i przywracać oprogramowanie oraz pliki konfiguracyjne poprzez TFTP. Zaawansowane rutowanie IPv6 i IPv4 Seria Edge-corE EE 120x obsługuje sprzęt rutujący oparty o IPv6 i IPv4 w celu zapewnienia maksymalnej wydajności. Zapewnia ścieżkę jednolitej migracji z IPv4 na IPv6 na potrzeby uaktualniania sieci w przyszłości oraz ochrony inwestycji. Zaawansowane protokoły rutowania, np. RIP i OSPF, zapewniają dynamiczny ruting poprzez wymianę informacji o rutingu z innymi przełącznikami warstwy 3 lub ruterami. Ruting multicastów jest obsługiwany przy użyciu niezależnego protokołu multicastów, w szczególności PIM-DM* oraz PIM- SM*. Protokół DVMRP* jest także obsługiwany w celu połączenia dwóch sieci z funkcją multicastów w ramach sieci bez multicastów. Protokół VRRP zabezpiecza system przed usterkami poprzez dynamiczne wspomaganie wielu przełączników warstwy 3 w zakresie rutingu. Parametry techniczne: Porty fizyczne: 20 lub 44 porty RJ-45 10Base-T/100Base TX/1000Base-T z auto-negocjacją 4 porty combo GE (RJ-45/SFP) 2 wejścia dla modułów rozszerzeniowych XFP lub 10G Base-T 2 stakowalne porty 1 port konsolowy RJ-45 1 złącze zapasowego źródła zasilania Wydajność: Możliwość przełączania: 128Gbps/176Gbps Wskaźnik przesyłu: 95.2Mpps/130.9Mpps MAC Rozmiar tablicy adresacji: Rozmiar buforu pakietów: 2MB Właściwości warstwy 2: ź Auto-negocjacja portów oraz trybu dupleks Kontrola przepływu: IEEE 802.3x oraz propagacja natłoku Protokół Spanning Tree: Protokół IEEE 802.1D Spanning Tree (STP) ź Protokół IEEE 802.1w Rapid Spanning Tree (RSTP) Protokół IEEE 802.1s Multiple Spanning Tree (MSTP) Wykrywanie sprzężeń zwrotnych

4 ź Przeźroczysty Spanning Tree ź Auto edge/stp fast forwarding ź VLANy: ź Obsługuje 4000 VLANów IEEE Q, sieci oparte na portach, adresach MAC, adresach IP podsieci, prywatne sieci VLAN, GVRP, GARP, protokół VLAN, translacja VLAN, VLAN trunking, QinQ ź Agregacja łącza: ź Magistrala statyczna, Protokół IEEE 802.3ad Link Aggregation Control ź Grupy magistrali: 32 ź Łącza magistrali: 2~8 dla portu Gigabit Ethernet ź Łącza magistrali: 2~4 dla portu 10 Gigabit Ethernet ź IGMP snooping: IGMP query v1/v2 ź IGMP snooping v1/v2/v3 ź IGMP throttling/filtering ź IGMP snooping proxy: v1/v2/v3 ź IGMP immediate leave ź MVR Właściwości warstwy 3: 8000 miejsc w tablicy hostów & tablicy sieci 512 statycznych tras 1000 miejsc w tablicy multicastowej Multi-netting, Super-netting (CIDR) Routing statyczny, RIP v1/v2, OSPF IGMP v1/v2/v3 & proxy PIM-DM, PIM-SM VRRP ARP/ARP proxy UDP helper Routing statyczny IPv miejsc w tablicy hostów & tablicy sieci OSPF v3 MLD v1/v2 PIM DM-6 Właściwości QoS: Kolejkowanie priorytetowe: 8 sprzętowych kolejek na każdym porcie Klasyfikacja ruchu oparta na IEEE 802.1p CoS, IP Precedence, DSCP, portach TCP/UDP, Access Control List, Marking DiffServ Obsługa W RR, Strict Priority and Hybrid Port Rate Limiting Zabezpieczenia: Port Security (statyczne/dynamiczne) IP Source Guard IEEE 802.1X: w oparciu o porty, adresy MAC, przydział sieci VLAN, przydział QoS, and Guest VLAN Uwierzytelnianie MAC & Web AAA (RADIUS/TACACS+ uwierzytelnianie/konta) 2000 reguł ACL / 128 reguł na port Dynamic ARP Inspection Zarządzanie: Zarządzanie przełącznikiem: CLI przez port konsoli lub Telnet Zarządzanie WEB SNMP v1, v2c, v3 Firmware & Konfiguracja: Dual firmware images Aktualizacja firmware przez TFTP/FTP/Xmodem Wiele plików konfiguracyjnych Pobieranie/udostępnianie plików konfiguracyjnych przez serwer TFTP/FTP Filtrowanie IP (SNMP, Telnet, Web) SSH v2/https/ssl RMON (grupy 1, 2, 3 oraz 9) BOOTP/DHCP/DHCP relay/dhcp server DHCP snooping & snooping 82 DHCP option 66, 67 SNTPv4 (RFC2030) sflow LLDP (802.1ab) DNS client/proxy Dziennik zdarzeń/ dziennik błędów/ Log systemowy Sensor termiczny: kontrola szybkości wentylatorów/wyświetlanie temperatury/trap sent IPv6: SNMP/HTTP/Telnet/SSH/ICMP/RADIUS/SSH/SM TP/ACL/Dual Stack/Neighbor discover/ DSCP remapping CoS/System log/dns resolver/tftp/remote Ping Standardy SNMP: RFC 1907 SNMPv2-MIB (MIB-II) RFC 2011 IP-MIB (MIB-II) RFC 2012 TCP-MIB (MIB-II) RFC 2013 UDP-MIB (MIB-II) IEEE 802.1X IEEE8021-PAE-MIB RFC 1493 Bridge MIB

5 RFC 2863 IF-MIB RFC 2819 RMON MIB RFC 2618 RADIUS MIB RFC 2665 Etherlike MIB RFC 2737 Entity MIB RFC 2674 P-bridge, Q-bridge V-Bridge MIB RFC 3036 MAU MIB RFC 1612 DNS Reslover MIB RFC 3411 SNMP FrameW ork RFC 3412 SNMP MPD MIB RFC 3413 SNMP Target MIB, SNMP Notify MIB RFC 3415 SNMP View-Based ACM MIB SNMP Trap Supported: RFC 1215, 1907, 2863, 1493, 1757, 2819 Private MIB Właściwości mechaniczne: Wymiary (W x S x G): 4.4 x 44 x 41.5 cm (1RU) Wskaźniki LED: Port, Uplink, System, Diagnostyka Wejście zasilania AC: 100 ~ 240VAC, 50 ~ 60Hz Waga: EE 1200: 5.7 kg EE 1205: 6.1 kg Bezpieczeństwo: UL & CSA IEC & EN Kompatybilność elektromagnetyczna: CE Mark(EN55022 (CISPR 22) Klasa A EN /2/3 FCC Klasa A VCCI Klasa A Parametry dotyczące środowiska pracy: Temperatura: IEC C do 50C (typowa eksploatacja) -40C to 70C (gdy urządzenie nie jest używane) Wilgotność:5% do 95% (Nie kondensowane) Wibracje: IEC , IEC Wstrząsy: IEC Upadki: IEC ź 63.96W(z dwoma modułami EE 1205 ź 98.16W (bez modułów ź W (z dwoma modułami Charakterystyka energetyczna: Napięcie: V AC automatyczne ustalanie zakresu Częstotliwość: 47-63Hz Prąd: EE 1200 ź VAC (bez modułów rozszerzeń ź VAC (z dwoma modułami ź VAC (bez modułów rozszerzeń ź VAC (z dwoma modułami EE 1205 ź VAC (bez modułów rozszerzeń ź VAC (z dwoma modułami ź VAC (bez modułów rozszerzeń ź VAC (z dwoma modułami Standardy i deklaracje zgodności: IEEE Ethernet, Fast Ethernet, Gigabit Ethernet Full-duplex flow control IEEE 802.3ae 10 Gigabit Ethernet IEEE 802.3D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1Q Virtual LAN ISO/IEC CSMA/CD Gwarancja: Dożywotnia limitowana (świadczona max do 5 lat po zakończeniu produkcji danego modelu). Parametry elektryczne: Zużycie mocy (maks.): EE 1200 ź 49.6 W (bez modułów

6 Akcesoria dodatkowe EE 1030 złącza wyjściowe zapasowego źródła zasilania DC (obsługujące maks. wyjście zasilania o wartości 150 W/ 12 V dla każdego portu)
