TWORZENIE DANYCH DO DRUKU W PROGRAMIE CORELDRAW 12

Transkrypt

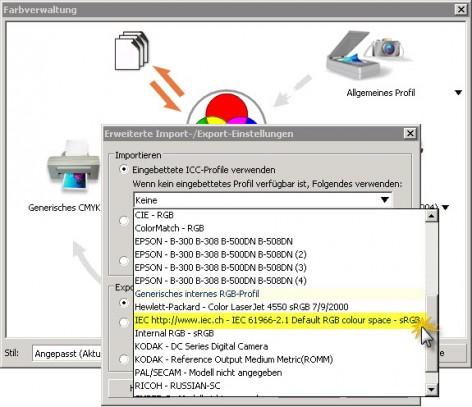

1 TWORZENIE DANYCH DO DRUKU W PROGRAMIE CORELDRAW 12 Niniejsza instrukcja nie daje gwarancji utworzenia prawidłowych danych do druku. Jest to raczej wskazówka pomocnicza. Jeśli nie masz doświadczenia w tworzeniu danych do druku i postępujesz zgodnie z tą instrukcją, zalecamy Ci zamówienie odpłatnej kontroli druku jako opcji dodatkowej do Twojego zlecenia. Ponieważ często docierają do nas pytania odnośnie tworzenia danych do druku przy pomocy programu CorelDRAW, przygotowaliśmy niniejszą instrukcję. Instrukcja przygotowana została dla programu CorelDRAW 12 na przykładzie zwykłej podłużnej ulotki DIN, którą możesz zamówić na stronie ZARZĄDZANIE KOLORAMI Zanim rozpoczniesz właściwą pracę nad dokumentem, powinieneś wprowadzić ustawienia systemu zarządzania kolorem CorelDRAW. System zarządzania kolorem służy do uzyskania stałego odwzorowania kolorów na wykorzystywanych w procesie urządzeniach (skaner, aparat, monitor, drukarka itd.). Każde z urządzeń będzie potrzebowało tzw. profil-icc, który definiuje je pod względem cech kolorystycznych. Prawidłowy profil ICC dla druku offsetowego znajdziesz na stronie internetowej European Color Initiative ( w zakładce Downloads pod nazwą pliku eci_offset_2009.zip. Wypakuj archiwum i zainstaluj profile w Twoim systemie ("kliknij prawym przyciskiem myszki -> Zainstaluj profil"). Uruchom program CorelDRAW i utwórz pusty dokument przy pomocy menu "Plik -> Nowy". Przejdź w menu "Narzędzia -> Zarządzanie kolorami" do kolejnego okienka. Kliknij na kręgi z kolorami po środku i wybierz jako moduł obsługi kolorów "Microsoft ICM 2.9 CMM", a jako odwzorowanie kolorów "Automatycznie". Tym samym zdefiniowałeś moduł programu, który jest odpowiedzialny ze przeliczanie różnych przestrzeni barw oraz za sposób przeliczania. Klikając w obie strzałki po lewej na górze okna aktywuj ustawienia dla importu i eksportu plików. Kliknij na symbol strony, aby przejść do konfiguracji niezbędnych ustawień. W opcji "Importuj" w punkcie "Użyj osadzonego profilu ICC" wybierz pokazany na przykładzie profil. W opcji "Eksportuj" wybierz punkt "Osadź wewnętrzny profil RGB". Zamknij okienko, klikając przycisk "OK"

2 W następnym kroku wybierz ustawienia dla druku ("Drukarka wyciągów barwnych"). Aktywuj w tym celu połączenie do stylizowanej maszyny drukarskiej, kliknij na poniższe oznaczenie profilu i wybierz żądany profil ("ISO Coated v2 dla papieru powlekanego lub "PSO Uncoated ISO 12647" dla papieru offsetowego"). Jeśli nie znajdziesz tu podanego profilu, przewiń listę do samego końca i kliknij w opcję "Pobierz profil z dysku". Przejdź do katalogu systemowego, w którym są zainstalowane profile (informacje na ten temat znajdziesz za pomocą zwykłej wyszukiwarki internetowej) i wybierz podany profil. Kliknij w żądany profil i potwierdź wybór, klikając w przycisk "OK". (prawidłowy profil do druku na papierze powlekanym)

3 W ten sposób możesz wprowadzić także ustawienia dla Twojej drukarki i skanera. Po wprowadzeniu wszystkich ustawień, klikając w symbol plus możesz zapisać bieżący styl pod jednoznaczną nazwą i w ten sposób zapisać różne scenariusze publikowania do ponownego wykorzystania w przyszłości. Zamknij okienko, klikając przycisk "OK". TWORZENIE DOKUMENTU Przez "Układ -> Ustawienia strony" przejdziesz na następującego menu. Format końcowy ulotki podłużnej DIN możesz pobrać z naszej strony produktu z zakładki "Szczegóły" i wynosi on 10,5 cm x 21,0 cm. Jednocześnie znajdziesz tam wskazówką dotyczącą 2 mm spadu na całym obwodzie ulotki. Spad jest potrzebny jako rezerwa przy docinaniu Twojego produktu. Wpisz wartości w odpowiednie pola i potwierdź klikając "OK".

4 Aktywuj wyświetlanie spadu przechodząc kolejno przez następujące opcje menu "Widok -> Pokaż -> Spad". Jest on pokazywany jako przerywana linia wokół formatu dokumentu i ustala on ostateczny format dokumentu na 10,9 cm x 21,4 cm. Zalecamy umieszczenie wszystkich ważnych elementów Twojego projektu co najmniej 4 mm od krawędzi formatu końcowego na każdej stronie (Uwaga, w przypadku systemów reklamowych i broszur zalecenia są inne. Więcej informacji znajdziesz w zakładce "Szczegóły" dla poszczególnych produktów.). CorelDraw daje Ci możliwość zdefiniowana odpowiednich linii pomocniczych (prowadnic), które zabezpieczają przed umieszczeniem elementów projektu zbyt blisko krawędzi końcowego formatu. Rozwiń w tym celu punkt "Prowadnice" i wprowadź odpowiednie wartości w polach "Poziome" i "Pionowe". Prowadnice pionowe na przykładzie znajdują się przy 4 mm i przy 101 mm (105 mm 4 mm). Prowadnice poziome przy 4 mm i przy 206 mm (210 mm 4 mm). Elementy, takie jak obrazy i tła, które mają rozciągać się do krawędzi formatu końcowego, jak pokazane na przykładzie logo, muszą wychodzić co najmniej 2 mm poza tę krawędź, a więc rozciągać się w pełni do krawędzi docięcia i nawet wychodzić ponad nią o 2 mm.

5 UMIESZCZANIE TEKSTÓW I OBRAZÓW Teraz możesz zacząć pracę nad projektowaniem swojego dokumentu. Do plików graficznych zalecamy naszym klientom zasadniczo tryb kolorów CMYK (cyjan, magenta, żółty, czarny), gdyż są to późniejsze kolory druku. Jeśli chcesz skorzystać ze zdjęć, które wykonane zostały kamerą cyfrową, występują one zwykle w modelu kolorów RGB (czerwony, zielony, niebieski). Jeśli nie posiadasz oprogramowania (np. Adobe Photoshop) do przekształcania obrazów z formatu RGB do CMYK, możesz skorzystać z programu CorelDRAW. Dzięki ustawieniom, które zalecamy do publikacji PDF, dane zostaną przekształcone do prawidłowego modelu barw. Wynik zobaczysz jednak dopiero po publikacji do PDF. Ponieważ przestrzeń kolorów RGB jest znacznie większa (zawiera po prostu więcej możliwych kolorów) niż model kolorów CMYK, może dojść w takim przypadku do zniekształcenia kolorów. Dotyczy to w szczególności barw mocno nasyconych, błyszczących, potocznie określanych jako krzykliwe i jaskrawe. Kolory te w druku mogą okazać się ciemniejsze i mniej intensywne. Ponadto Twoje zdjęcia muszą mieć efektywną rozdzielczość co najmniej 300 dpi (punkty na cal) i być zapisane w formatach *.tif lub *.jpg. Możesz to sprawdzić w zakładce "Właściwości obiektu" w punkcie "Mapy bitowe" Zwróć uwagę, że przy powiększaniu obrazów efektywna rozdzielczość maleje. Po dopasowaniu obrazu do Twojego projektu powinieneś w każdym przypadku skontrolować jego rozdzielczość. PRZEZROCZYSTOŚĆ I EFEKTY

6 Przezroczystość oraz specjalne efekty programu CorelDRAW prowadzą do błędów w naświetlaniu danych. Zapisanie Twoich danych jako PDF/X-1a powinno temu zapobiec. Ponieważ eksport do pliku PDF nie działa w programie CorelDRAW bezbłędnie, przed publikacją musisz przekształcić tego typu elementy w mapy bitowe. Wybierz w tym celu odpowiedni element i przejdź do menu "Mapy bitowe" -> Przekształć w mapę bitową" oraz przejmij pokazane ustawienia. PUBLIKOWANIE JAKO PDF Aby ostatecznie opublikować swój dokument jako PDF wybierz menu "Plik -> Publikuj jako PDF..." i kliknij na "Ustawienia. Przejdź do kolejnych zakładek i przejmij następujące ustawienia. W zakładce "Ogólne" wybierz "Zgodność: PDF/X-1a i Wzorzec PDF: PDF/X- 1a. Jest to podstawa do dalszej konfiguracji. Aby uniknąć problemów z nieosadzonymi lub błędnie osadzonymi czcionkami, wybierz punkt "Eksportuj wszystkie teksty jako krzywe".

7 W zakładce "Ustawienia drukarskie" zaznacz opcję "Margines na spad" i podaj wartość 2 mm. To ustawienie spowoduje, że dodatek na spad, który został wybrany przy konfiguracji dokumentu, zostanie także opublikowany w pliku PDF. Natomiast nie potrzebujemy znaczników drukarskich. W zakładce "Zaawansowane" odznacz punkt "Zachowaj nadrukowania dokumentu". Jeśli nie zamówiłeś u nas druku specjalnych (dodatkowych) kolorów, koniecznie usuń zaznaczenie "Przekształć kolory dodatkowe na rozbarwione:". W opcji "Zarządzanie kolorami" wybierz "CMYK".

8 W ostatniej karcie zakładki pokazywane są ewentualne problemy, które mogą się pojawić podczas zapisywania danych; przestrzegaj podanych tutaj wskazówek. Na koniec masz możliwość zapisania wprowadzonych danych jako "Wzorzec PDF". Możesz go wykorzystać dla kolejnych plików i nie będziesz musiał ponownie wprowadzać powyższych ustawień. Powróć w tym celu do pierwszej karty zakładki i kliknij na symbol "+". Zapisz "Wzorzec PDF" pod jednoznaczną nazwą. Teraz możesz korzystać z wzorca do kolejnych dokumentów, wybierając go z listy rozwijanej "Wzorzec PDF". Potwierdź "Ustawienia PDF" klikając "OK" i opublikuj plik w oknie "Publikuj jako PDF" klikając przycisk "Zapisz". Zalecamy koniecznie ponowną wizualną kontrolę opublikowanego pliku PDF. Skorzystaj w tym celu z programu Adobe Reader, który możesz bezpłatnie pobrać ze strony Zwróć uwagę, że w programie CorelDRAW nie możesz otworzyć i edytować pliku PDF. Plik PDF służy wyłącznie do przesłania nam Twoich danych do druku. Powinieneś także w regularnych odstępach czasu podczas pracy nad projektem i po jej zakończeniu zapisywać swój dokument w formacie pliku CorelDRAW *.cdr. Możesz tego dokonać w menu "Plik -> Zapisz" lub "Plik - > Zapisz jako". Taki plik możesz w każdym momencie otworzyć i edytować. Drukarnie potrzebują do druku plików PDF. Życzymy Ci samych sukcesów przy tworzeniu Twoich druków i już teraz gwarantujemy najwyższą jakość wykonania Twojego zamówienia na stronie Twój Zespół Onlineprinters PDF-DOWNLOAD Tutaj znajdziesz informacje o tworzeniu danych jako plik PDF do pobrania.
