1 Konfiguracja programu CorelDRAW dla drukarki Ricoh z profilem ICC PAMIĘTAJ: PO ZAINSTALOWANIU KOMPLETU KARTRIDŻY DO DRUKARKI RICOH, DRUKARKA OD TEJ PORY POWINNA BYĆ ZAWSZE WŁĄCZONA!!! Przestrzeń kolorów programu Corel Draw musi być ustawiona zgodnie z przestrzenią kolorów, w której profil Ricoh ICC był stworzony. Pozwoli to na realistyczne odwzorowanie kolorów wyświetlanych na monitorze. Dokładność kolorów wyświetlanych na monitorze zależy od jakości matrycy i przede wszystkim od doboru odpowiedniego profilu monitora. Otwórz okno Color Management [Rys. 1] Aby otworzyć, wybierz z paska Narzędzia > 'Zarządzanie kolorem' Uwaga: Musisz mieć otwarty projekt lub pustą stronę aby to menu było dostępne. Przystępujemy do konfiguracji przestrzeni roboczej Corel Draw. Po pierwsze, wszystkie strzałki (pomarańczowe oraz szare) muszą być ustawione tak jak na rysunku 1. Aby zmienić kolor strzałki, kliknij na nią. Zielone strzałki oraz numery przy nich odnoszą się do poszczególnych faz konfiguracji. wersja infolinia: serwis@grawerton.pl 1 / 6

2 1. Import-Export: kliknij rysunek papieru aby otworzyć okno Advanced Import/Export Settings (Rys. 2). Ta opcja pokazuje jakie ustawienia Corel Draw będzie stosował podczas importowania i eksportowania plików. 1.W sekcji Import wybierz Always convert using [Rys. 2, punkt 1], następnie wybierz Internal RGB Fraser (1998) z rozwijanego menu. 2.W sekcji 'Export' wybierz Always convert using [Rys. 2, punkt 2], następnie wybierz Internal RGB Fraser (1998) z rozwijanego menu. 2. Composite Printer settings: wybierz 'Ricoh ICC Profile'. Uwaga: Jeżeli nie możesz wybrać profilu Ricoh z rozwijanej listy, może to oznaczać, że profil ICC nie jest jeszcze zainstalowany na Twoim komputerze lub Corel Draw nie został zrestartowany po instalacji profilu. Zainstaluj profil, zamknij i uruchom ponownie Corel Draw. 3. Wybierz: Ogólny wewnętrzny profil RGB. 4. Monitor: wybierz profil ICC swojego monitora (Jeżeli posiadasz również Adobe Photoshop zainstalowany na swoim komputerze, możesz wybrać profil monitora stworzony przez Adobe Gamma). Możesz również odwiedzić witrynę internetową producenta Twojego monitora i pobrać profil ICC. Ściągnij plik i zainstaluj do C:\Windows\System\Color po czym zrestartuj komputer. 5. Scanner: wybierz profil ICC skanera. Jeżeli na liście nie jest dostępny Twój skaner ściągnij profil ICC ze strony producenta a następnie zainstaluj do C:\Windows\System\Color po czym zrestartuj komputer. wersja infolinia: serwis@grawerton.pl 2 / 6

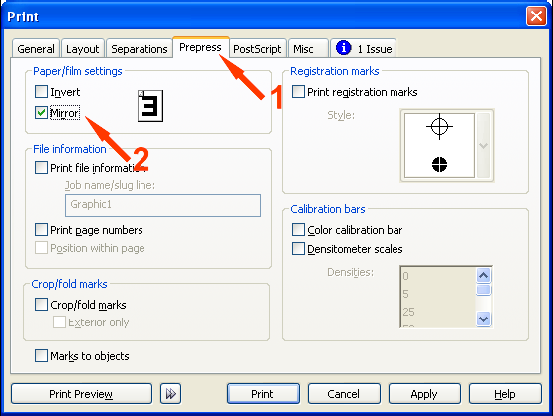

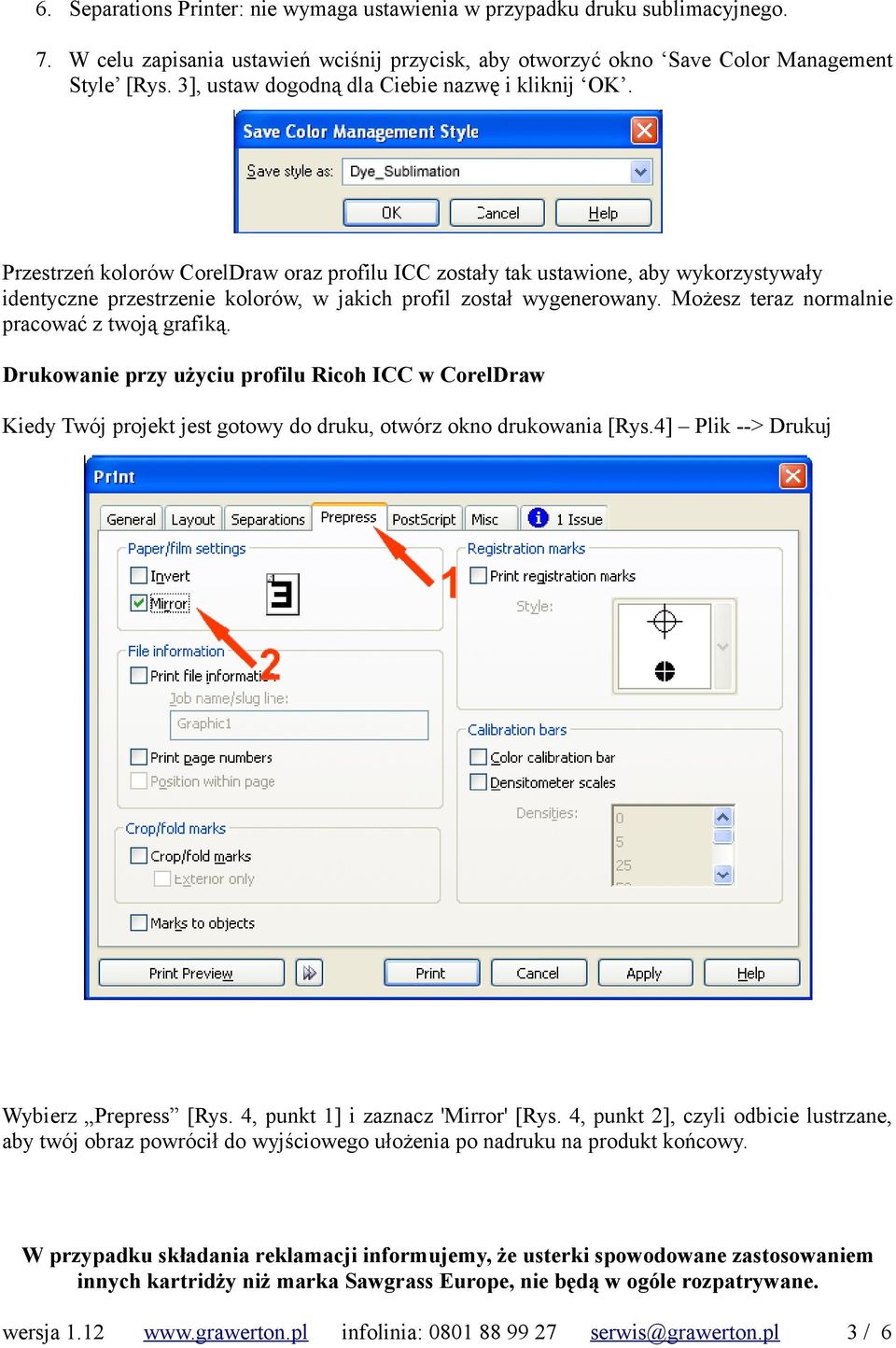

3 6. Separations Printer: nie wymaga ustawienia w przypadku druku sublimacyjnego. 7. W celu zapisania ustawień wciśnij przycisk, aby otworzyć okno Save Color Management Style [Rys. 3], ustaw dogodną dla Ciebie nazwę i kliknij OK. Przestrzeń kolorów CorelDraw oraz profilu ICC zostały tak ustawione, aby wykorzystywały identyczne przestrzenie kolorów, w jakich profil został wygenerowany. Możesz teraz normalnie pracować z twoją grafiką. Drukowanie przy użyciu profilu Ricoh ICC w CorelDraw Kiedy Twój projekt jest gotowy do druku, otwórz okno drukowania [Rys.4] Plik --> Drukuj Wybierz Prepress [Rys. 4, punkt 1] i zaznacz 'Mirror' [Rys. 4, punkt 2], czyli odbicie lustrzane, aby twój obraz powrócił do wyjściowego ułożenia po nadruku na produkt końcowy. wersja infolinia: serwis@grawerton.pl 3 / 6

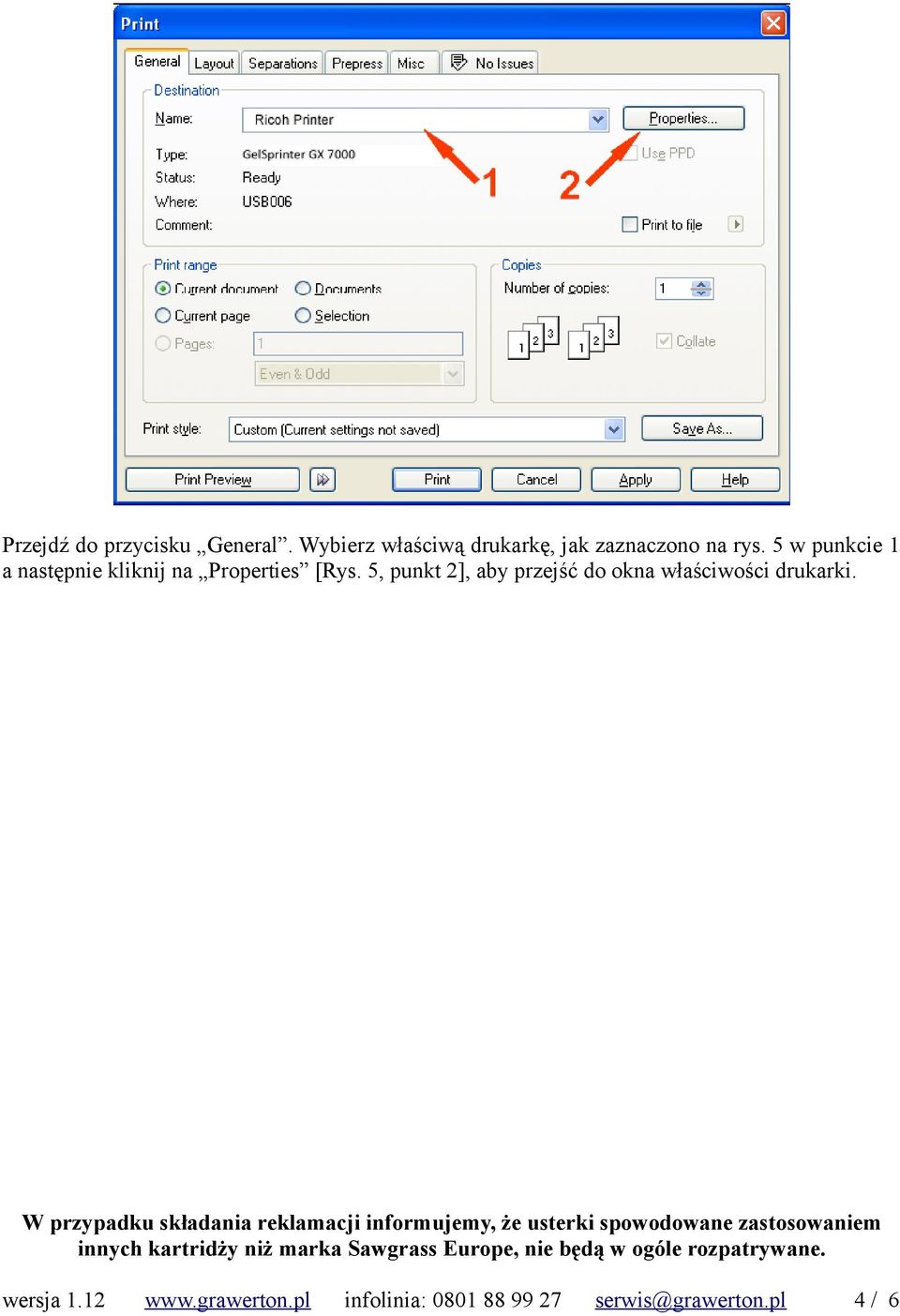

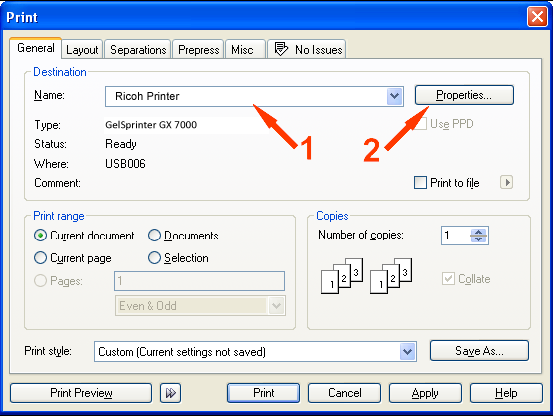

4 Przejdź do przycisku General. Wybierz właściwą drukarkę, jak zaznaczono na rys. 5 w punkcie 1 a następnie kliknij na Properties [Rys. 5, punkt 2], aby przejść do okna właściwości drukarki. wersja infolinia: serwis@grawerton.pl 4 / 6

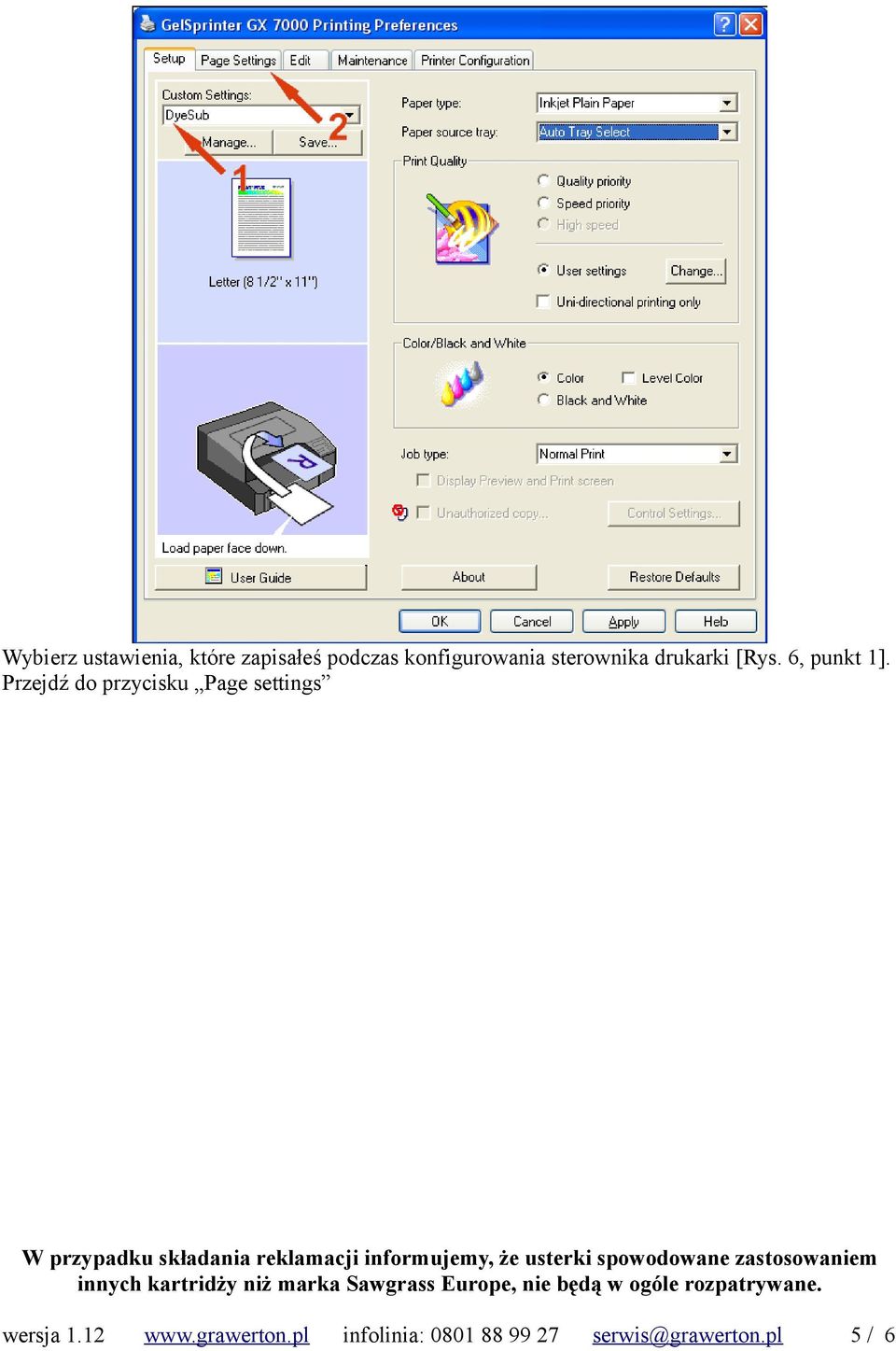

5 Wybierz ustawienia, które zapisałeś podczas konfigurowania sterownika drukarki [Rys. 6, punkt 1]. Przejdź do przycisku Page settings wersja infolinia: / 6

6 Wybierz odpowiedni format papieru oraz orientację [Rys. 7, punkt 1] Wciśnij 'OK', aby zostać przeniesiony z powrotem na kartę drukowania dokumentu. Wciśnij Print, aby wydrukować swój projekt. Teraz Corel przystąpi do druku przy wykorzystaniu profilów kolorów ICC oraz przy odpowiednim ustawieniu sterownika drukarki Ricoh. wersja infolinia: serwis@grawerton.pl 6 / 6
