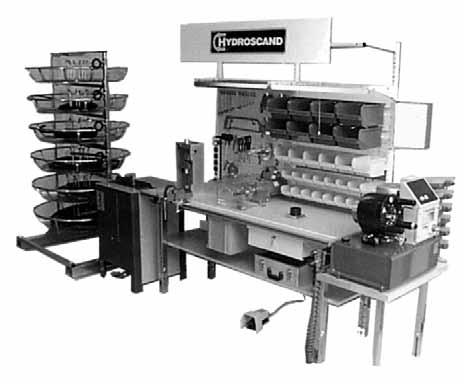

1 TECHNOLOGIA WYKONYWANIA ZACISKANYCH PRZEWODÓW WYSOKOCIŚNIENIOWYCH Kompletne giętkie przewody wysokociśnieniowe wykonywane są w szeregu kolejnych operacji na wyspecjalizowanych urządzeniach. Nawet w najmniejszym warsztacie urządzenia takie tworzą linię technologiczną przedstawioną na schemacie poniżej: MATERIAŁY: - węże hydrauliczne - końcówki - tuleje zaciskowe CIĘCIE: - urządzenia do cięcia SKRAWANIE WĘŻA: - urządz. do skrawania ZAKŁADANIE KOŃCÓWEK I TULEI (OKUĆ) ZACISKANIE OKUĆ - hydrauliczne prasy zaciskowe KONTROLA - sprawdzenie wymiarów po zaciśnięciu - próby ciśnieniowe GOTOWE PRZEWODY HYDRAULICZNE Kolejne operacje technologiczne to: 1. Odmierzanie węża za pomocą różnego rodzaju przymiarów. 2. Cięcie węża na odmierzoną długość. Cięcie odbywa się najczęściej na piłach tarczowych o napędzie elektrycznym wyposażonych w stalowe tarcze gładkie lub ze specjalnymi zębami. 3. Skrawanie zewnętrznej lub wewnętrznej warstwy gumy w obszarze okucia - w przypadku, gdy jest to wymagane dla danego rodzaju węża. Odbywa się najczęściej na specjalnych skrawarkach wyposażonych w regulowane narzędzia odpowiednie dla danej średnicy węża. 4. Zakładanie tulei zaciskowych (ręcznie). 5. Zakładanie końcówek do węża. Odbywa się ręcznie lub przy użyciu specjalnych narzędzi lub urządzeń. 6. Zaciskanie tulei zaciskowych. Jest to najważniejsza operacja w całym procesie wykonywania przewodów i odbywa się na specjalnych prasach hydraulicznych o ręcznym lub elektrycznym napędzie pompy. 7. Kontrola wykonanego przewodu. W zależności od wymagań kontrola może obejmować: - pomiar średnicy tulei po zaciśnięciu, - sprawdzenie wewnętrznego odkształcenia końcówki po zaciśnięciu, - testowanie na maszynie ciśnieniowej do prób ciśnieniem najczęściej 1,5 lub 2 razy większym od maksymalnego ciśnienia roboczego, - testowanie na maszynie ciśnieniowej do prób aż do rozerwania węża (kontrolę przeprowadza się dla wybranego przewodu z partii). 8. Dodatkową operacją przeprowadzaną w przypadku, gdy jest ona wymagana, jest czyszczenie węża wewnątrz. Przeprowadzane jest na specjalnych urządzeniach metodami np. przepychania korka z pianki sprężonym powietrzem lub mycia wnętrza węża. 9. Znakowanie węża w celu jego późniejszej identyfikacji. Przeprowadzane jest wg konkretnych wymagań, najczęściej na tulei zaciskowej poprzez oznaczenie wykonawcy, daty wykonania przewodu i ewentualnie ciśnienia roboczego. Przedstawiona powyżej w skrócie technologia wykonywania przewodów dotyczy średniej wielkości linii produkcyjnej. KRYTERIA DOBORU URZĄDZEŃ Podstawowe kryteria doboru urządzeń, a zarazem pytania, na które należy sobie odpowiedzieć planując inwestycję to: - rozmiar (średnica wewnętrzna) wykonywanych przewodów - do jakiej największej średnicy wewnętrznej węża potrzebujemy urządzenia? - rodzaj wykonywanych przewodów - np. tylko przewody 1 i 2 oplotowe, nieskrawalne, - zakładana wielkość produkcji - ile przewodów będziemy wykonywać, np. 500 szt. / tydzień, - stopień jednorodności produkcji - czy będą występować częste zmiany typów wykonywanych przewodów? - posiadane środki finansowe. Obok przedstawiono przykład zestawienia stanowiska do produkcji przewodów w małym warsztacie. 1346

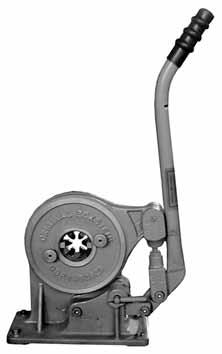

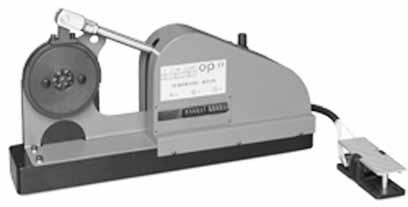

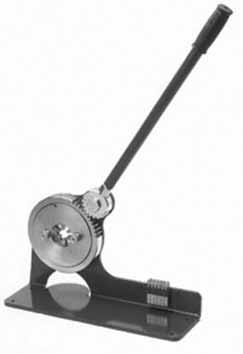

2 Prasy zaciskowe do przewodów niskociśnieniowych EC-PW-4-8 ECKSTEIN PW 4-8 Małe narzędzie zaciskowe przeznaczone do zaciskania węży o wzmocnieniu tekstylnym tulejkami blaszkowymi typu EC. Zaciskanie odbywa się za pomocą imadła stołowego. Zakres pracy (wewnętrzna średnica węża) ok mm. EC-PWZ ECKSTEIN PWZ Szczypce zaciskowe przeznaczone do zaciskania węży o wzmocnieniu tekstylnym tulejkami blaszkowymi typu EC. Umożliwiają zaciskanie w trudno dostępnych miejscach. W komplecie znajdują się trzy zestawy. Zakres pracy (wewnętrzna średnica węża) ok mm. EC-UPS-1 ECKSTEIN UPS 1 Ręczna prasa zaciskowa przeznaczona do zaciskania węży o wzmocnieniu tekstylnym tulejkami blaszkowymi typu EC. Standardowo wyposażona w dwa zestawy. Dostępny szeroki zakres specjalnych. Zakres pracy (wewnętrzna średnica węża) ok mm. OP-TUB-H25 TUBOMATIC H25, H25 PI Prasy zaciskowe przeznaczone do zaciskania okuć na wężach niskociśnieniowych. Wyposażone w trzy zestawy. Zakres pracy (średnic ): mm. Napęd: ręczny (H25), pneumatyczny maks. 7 bar (H25 PI). OP-TUB-H25PI 1347

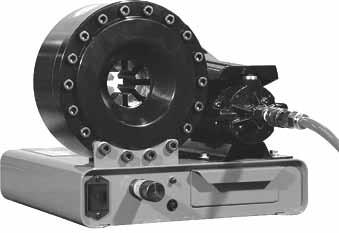

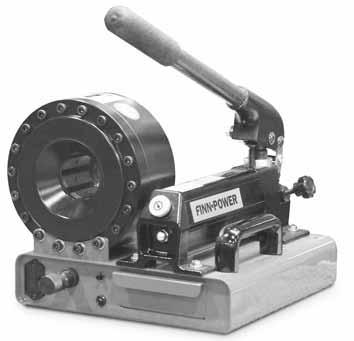

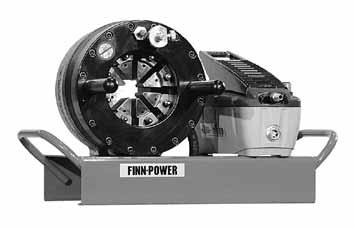

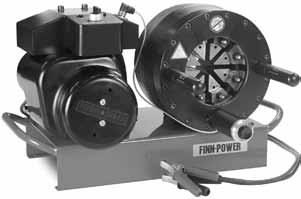

3 Hydrauliczne prasy zaciskowe - serwisowe TUBES INTERNATIONAL jest jedynym autoryzowanym dystrybutorem pras zaciskowych FINN-POWER w Polsce. Prowadzi doradztwo techniczne, sprzedaż, szkolenia, serwis gwarancyjny i pogwarancyjny. FP-P16HP FP-P20HP FINN-POWER P16 HP, P20 HP Prasy z ręczną pompą hydrauliczną, przeznaczone dla warsztatów naprawczych, wozów technicznych, punktów serwisowych, itp. Zwarta konstrukcja oraz mała masa pozwala na dokonywanie napraw w miejscu awarii. W P16 HP elektryczny wskaźnik osiągnięcia średnicy zaciśnięcia, w P20 HP mechaniczny. Dostępna wersja P20 HPL z wskaźnikiem elektrycznym. Głowica P20 HP ustawiana w dwóch pozycjach. FP-P16AP FP-P20AP FINN-POWER P16 AP, P20 AP Prasy o pneumatycznym napędzie pompy hydraulicznej przeznaczone dla warsztatów naprawczych, punktów serwisowych, itp. W P16 AP elektryczny wskaźnik osiągnięcia średnicy zaciśnięcia, w P20 AP mechaniczny. Zużycie sprężonego powietrza 570 l/min (P16 AP), 400 l/min (P20 AP), ciśnienie 6 7 bar. FP-P20CS FP-P32CS FINN-POWER P20 CS, P32 CS Prasy napędzane silnikiem elektrycznym 1,6 kw zasilanym z akumulatora 12 V (lub 24 V), przeznaczone w szczególności do wyposażenia samochodów serwisowych i wozów technicznych. Średnica ustawiana pokrętłem mikrometrycznym z elektrycznym wskaźnikiem jej osiągnięcia. Głowica może być umieszczona po prawej lub lewej stronie. * - dla węży 4 oplotowych maks. średnica wewn. węży [cal] zakres średnic maks. otwarcie siła [T] teoretyczna wydajność [zaciski/godz] FP-P16HP ,00 FP-P20HP 1.1/2 (1.1/4*) ,00 FP-P16AP ,00 FP-P20AP 1.1/2 (1.1/4*) ,00 FP-P20CS 1.1/2 (1.1/4*) ,00 FP-P32CS 2 (1.1/2*) ,00 masa [kg] 1348

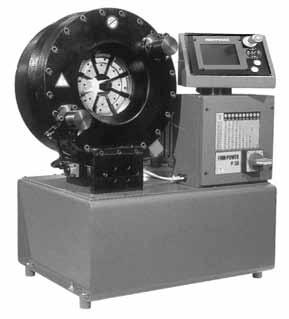

4 Hydrauliczne prasy zaciskowe - do serwisu i produkcji FP-P20X FP-P20MSN FP-P21MS FINN-POWER P20 X, P20 (wersje MS, UC), P21 (wersja MS, UC) Prasa P20 to podstawowa prasa do serwisu i niewielkiej produkcji w warsztatach i niedużych zakładach produkujących przewody hydrauliczne. Napędzana trójfazowym silnikiem elektrycznym 3 kw (400 V). Prasa P20X to wersja prasy P20 z uproszczonym układem hydraulicznym, napędzana silnikiem jednofazowym 1,5 kw (230 V), przeznaczona do wykonywania pojedynczych przewodów. Prasa P21 to wersja prasy P20 o odmiennej konstrukcji głowicy ułatwiajacej zaciskanie końcówek kątowych, zalecana przy produkcji z dużą ilością nietypowych końcówek. FP-P32UCN FINN-POWER P32 (wersje MS, UC) Podstawowa prasa do serwisu i produkcji w warsztatach i niedużych zakładach produkujących przewody hydrauliczne. Większa od P20 głowica umożliwia zaciskanie węży hydraulicznych do średnicy 2. Napędzana trójfazowym silnikiem elektrycznym 4 kw (400 V). Dostępna również w uproszczonej wersji P32 X. FP-P51UC FINN-POWER P51 (wersje MS, UC), P60 (wersja UC) Największa z produkowanych pras stołowych. Odmienna budowa głowicy (bez podłużnego ruchu ) ułatwia umiejscowienie i zaciskanie przewodu. Przy zastosowaniu do większych średnic umożliwia zaciskanie węży przemysłowych do średnicy 4. Napędzana trójfazowym silnikiem elektrycznym 4 kw (400 V). Przeznaczona dla zakładów i warsztatów produkujących przewody hydrauliczne o większych średnicach. Wersje P60 cechuje większe rozwarcie, co jest szczególnie istotne przy zaciskaniu węży przemysłowych. maks. średnica wewn. węży [cal] zakres średnic maks. otwarcie siła [T] teoretyczna wydajność [zaciski/godz] FP-P20X 1.1/ ,00 FP-P20MSN-UCN 1.1/2 (1.1/4*) ,00 FP-P21MS-UC 1.1/2 (1.1/4*) ,00 FP-P32MSN-UCN 2 (1.1/2*) ,00 FP-P32X 2 (1.1/2*) ,00 FP-P51MS-UC 2.1/2 (4**) ,00 FP-P60UC 2.1/2 (4**) ,00 * - dla węży 4 oplotowych ** - dla węży przemysłowych masa [kg] 1349

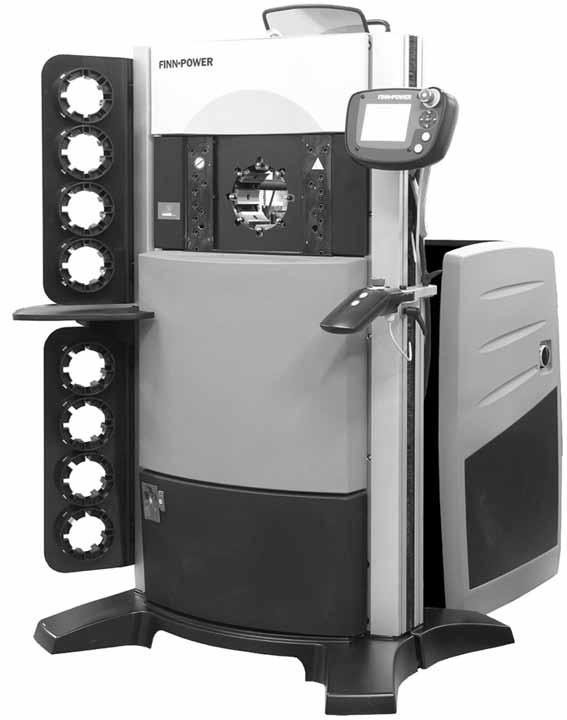

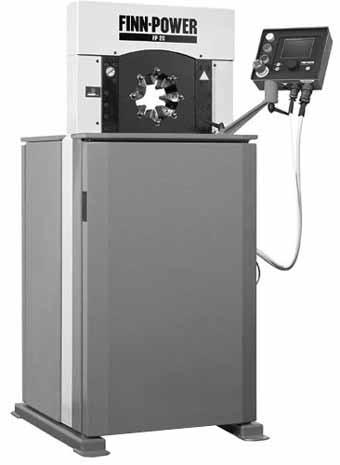

5 Hydrauliczne prasy zaciskowe - do dużej produkcji Prasy zaciskowe FINN-POWER serii FP to stacjonarne, przemysłowe prasy przeznaczone do seryjnej produkcji elastycznych przewodów hydraulicznych oraz do montażu węży przemysłowych o dużych średnicach. Pracują w przemyśle po kilkadziesiąt lat. FP-FP20UC FP-FP120UCN ZALETY PRAS FINN-POWER NOWEJ GENERACJI: - Nowe sterowanie UC, wzbogacone o szereg funkcji (np. wyświetlanie bieżącego położenia ) umożliwia łatwiejszy, bardziej efektywny sposób sterowania prasą. - Panel sterowania i panel przycisków zaciskania i otwierania mogą być łatwo ustawiane w położeniu dogodnym dla operatora - Na bocznych szynach montażowych umieścić można wieszaki do zestawów, stolik i inne akcesoria. - Nowy, udoskonalony agregat hydrauliczny może być bezpośrednio połączony z częścią zaciskową prasy lub ustawiony osobno w odległości zapewniającej więcej miejsca do pracy. - Trwała obudowa z wysoko wytrzymałego tworzywa w postaci paneli demontowanych bez użycia narzędzi zapewnia ochronę maszyny a zarazem szybki dostęp dla celów serwisowych. - Tryb oszczędzania energii wyłącza silnik, gdy prasa jest chwilowo nieużywana. W zależności od modelu prasy zaciskowe FINN-POWER serii FP produkowane są w tradycyjnej obudowie metalowej z nowym sterowaniem UC (FP20) oraz jako prasy NOWEJ GENERACJI w obudowie z tworzywa i ze sterowaniem UC (FP120 (S), FP140 (S) oraz FP145). * - dla węży przemysłowych maks. średnica wewn. węży [cal] zakres średnic maks. otwarcie siła [T] teoretyczna wydajność [zaciski/godz] FP-FP20UC 1.1/ FP-FP120UCN , FP-FP120SUCN ,5 FP-FP140UCN 2.1/2 / 4* , FP-FP140SUCN 2.1/2 / 4* ,5 FP-FP145UCN 2.1/2 / 4* ,5 moc silnika [kw] 1350

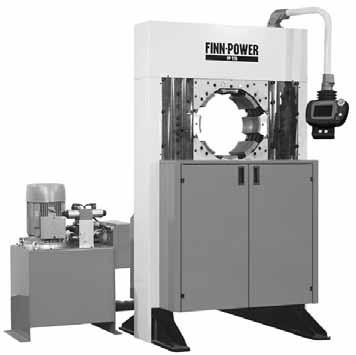

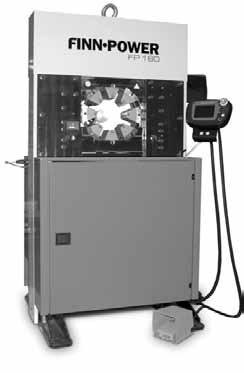

6 Hydrauliczne prasy zaciskowe - produkcyjne heavy duty FP-FP160(165)UC FP-FP170(175)UC FINN-POWER FP160 (165) (wersja UC) Prasy do produkcji seryjnej, szczególnie zalecane do zaciskania okuć węży o średnicy wewnętrznej do 6 (DN150). Silnik elektryczny o mocy 5,5 kw (400 V). Pedał sterujący w komplecie maszyny. Prasy FP160 i FP165 używane są od lat przez producentów hydrauliki siłowej, węży przemysłowych, w stoczniach i przy budowie platform wiertniczych. FINN-POWER FP170 (175) (wersja UC) FP170 i FP175 to giganty FINN-POWERA. Prasy te przeznaczone do zaciskania okuć węży o średnicy wewnętrznej do 10 (DN250), redukowania średnic dużych rur lub łączenia przez zaciskanie dużych elementów. Siła do 830 T (FP175). maks. średnica wewn. węży [cal] zakres średnic maks. otwarcie siła [T] teoretyczna wydajność [zaciski/godz] FP-FP160UC /225 FP-FP165UC /225 FP-FP170UC /245 FP-FP175UC /310 masa [kg] FP-SP350UC FINN-POWER SP 100, 100Z, 350, 350S, 1200 (w. UC) Specjalna prasa z bocznym ładowaniem zaciskanego przewodu. Umożliwia zaciskanie przewodów o skomplikowanych kształtach (występujących np. w motoryzacji). - rozmiar zaciskanych węży hydraulicznych: do 1.1/4, - standardowy zakres średnic : mm, - maksymalne otwarcie : +25 mm, - maksymalna wysokość szczeliny ładowania: 63 mm (SP 1200), - maksymalna siła : 35 T (SP 350), 120 T (SP 1200), - teoretyczna wydajność: 480 zacisków / godz. (SP 350), 950 (SP 350S), 420 (SP 1200). 1351

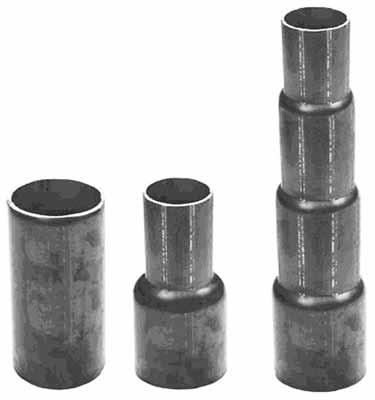

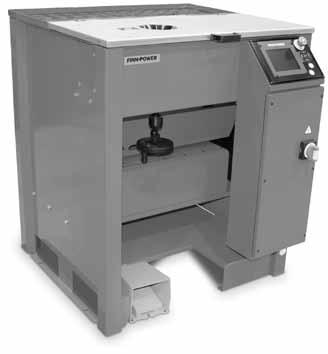

7 Hydrauliczne prasy zaciskowe (do zaciskania węży niskociśnieniowych i kabli) FP-CC22UC FP-NC20UC Prasy przeznaczone do produkcji elastycznych przewodów niskociśnieniowych zaciskanych okuciami nie wymagającymi dużej siły (węże gumowe nie wzmocnione i ze wzmocnieniem tekstylnym, w oplocie stalowym, węże teflonowe - zaciskane tulejkami z blachy stalowej lub aluminiowej). Charakteryzują się dużą wydajnością produkcji. Prasy te stosowane są również do zaciskania końcówek kabli i lin oraz nakrętek końcówek hydraulicznych. rozmiar węży [cal] zakres średnic maks. otwarcie siła [T] teoretyczna wydajność [zaciski/godz] masa [kg] typ FP-CC22UC 1.1/ CC22, P20 FP-CC24UC 1.1/ P20 FP-NC20UC NC20 FP-NC30UC NC30 FP-NC40UC NC40 Prasy zaciskowe FINN-POWER stosowane są również do różnorodnych operacji technologicznych w wielu gałęziach przemysłu, związanych między innymi z zaciskaniem kabli, izolatorów elektrycznych, zmniejszaniem średnic rur, kształtowaniem elementów metalowych. W celu uzyskania pełniejszych informacji na temat oferowanych pras prosimy o kontakt z Działem Technicznym TUBES INTERNATIONAL. 1352

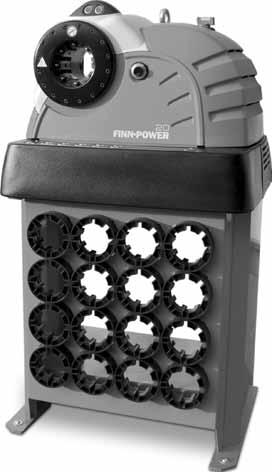

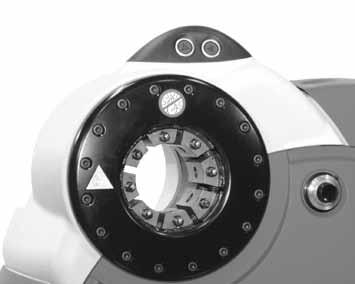

8 System szybkiej wymiany dla pras zaciskowych FINN-POWER Dodatkowym wyposażeniem pras stołowych typu P jest system szybkiej wymiany składający się ze stanowiska pod prasę z magazynkami (fot. 1) lub wieszaka (fot. 2) oraz uchwytu magnetycznego pozwalającego na jednoczesną wymianę pełnego kompletu (fot. 3). Prasy serii FP wyposażone są w system QC standardowo. fot. 2 fot. 3 fot. 1 FP-QCT-20X FP-QCT-20 FP-RACK-20 FP-RACK-32 FP-QCT-51 FP-QCTN-20MSN FP-QCTN-32MSN opis stanowisko pod prasę P20X z uchwytem magnet. stanowisko pod prasę P20 / P21 z uchwytem magnet. wieszak do typ 20 z uchwytem magnetycznym wieszak do typ 32 z uchwytem magnetycznym stanowisko pod prasę P51 / P60 z uchwytem magnet. stanowisko pod prasę 20 MS(UC) z uchw. magnet. stanowisko pod prasę 32 MS(UC) z uchw. magnet. Wersje sterowania pras zaciskowych FINN-POWER MS(N) Wersja sterowania występująca w nowych prasach P20 MSN oraz P32 MSN. Zastępuje ona sterowanie MS i IS. Oprócz sterowania dwoma przyciskami (zaciskanie - otwieranie) prasa może być obsługiwana za pomocą pedału (opcja), zderzaka (opcja) lub w trybie półautomatycznym. Posiada tzw tryb oszczędzania energii. 1353

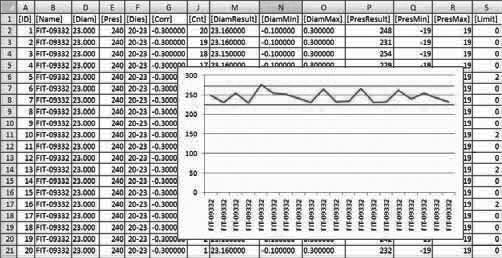

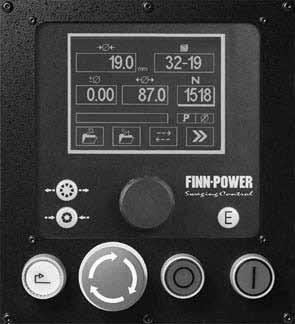

9 Wersje sterowania pras zaciskowych FINN-POWER UC Nowa wersja sterowania występująca w większości pras zaciskowych FINN-POWER przeznaczonych do seryjnej produkcji różnorodnych przewodów. Stanowi ulepszoną wersje sterowania VS. PAKIET II ZACISKANIE WIELOSTOPNIOWE WERSJA STANDARD WAŻNIEJSZE FUNKCJE - zaciskanie wg nastawionych średnic lub wartości ciśnień, - zawiera funkcje PAKIETU I. - zaciskanie wg nastawionej średnicy, - możliwość pobierania danych przez port USB, - praca w trybie ręcznym lub automatycznym, - graficzny interfejs przyjazny dla użytkownika, - wskaźnik aktualnej średnicy, - tryb oszczędzania energii, - możliwość rozbudowania sterowania poprzez dodatkowe pakiety. PAKIET I ZACISKANIE WG NASTAWIONEJ WARTOŚCI CIŚNIENIA - idealne do zaciskania elementów charakteryzujących się dużym rozrzutem wymiarowym lub materiałów wrażliwych na zacisk. PAKIET III MONITOROWANIE PROCESU PRODUKCJI - transfer danych po podłączeniu do portu USB/FTP, - zawiera funkcje PAKIETU II. 1354

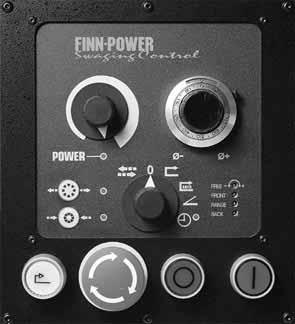

10 Wersje sterowania pras zaciskowych FINN-POWER MS Podstawowa wersja sterowania dla pras przeznaczonych do jednostkowej produkcji w małych warsztatach. Sterowanie dwoma przyciskami: zwieranie - rozwieranie. Wymaganą średnicę ustawia się pokrętłem mikrometrycznym umieszczonym na głowicy zaciskowej. IS Wersja sterowania do pras przeznaczonych do produkcji seryjnej i jednostkowej. Pokrętło mikrometryczne do ustawiania średnicy umieszczone na panelu sterowania. Regulowana średnica rozwarcia. Funkcja przytrzymania zaciśnięcia (2 sek.). Praca w następujących trybach: - ręczny (przy użyciu dwóch przycisków - jak w wersji MS), - półautomatyczny (jeden przycisk - zwieranie i rozwieranie), - automatyczny - przy użyciu zderzaka umieszczonego za głowicą. Zaciskanie po dociśnięciu przewodu z końcówką do zderzaka. Zderzak w komplecie prasy. VS Wersja sterowania do pras przeznaczonych do seryjnej produkcji różnorodnych przewodów. Posiada takie same funkcje i tryby pracy jak wersja IS, dodatkowo funkcje korekcji średnicy zaciśnięcia i regulację czasu przytrzymania (do 5 sek.). Sterowanie realizowane jest za pomocą układu cyfrowego z wyświetlaczem. Parametry zacisków zapisywane są w pamięci elektronicznej. Uwaga! Wersje sterowania IS i VS od roku 2010 zastąpiono sterowaniem UC. Wyposażenie dodatkowe i materiały eksploatacyjne FP FP FP FPM FPM FP opis zderzak mechaniczny do prasy P20 / P21 MS zderzak mechaniczny do prasy P32 MS pedał sterujący do pras 145 / 140 / 120 / FP20 / P60 / P51 / P21 / CC24 / CC22 wkład filtra oleju do pras P20 / P32 / P51 wkład filtra oleju do pras P20MSN, P32MSN smar do pras zaciskowych - opakowanie 400 g 1355

11 Szczęki zaciskowe do pras FINN-POWER Wszystkie prasy zaciskowe FINN-POWER przystosowane są do pracy z wymiennymi zestawami. Szczęki nie wchodzą w skład kompletu prasy i zamawiane są osobno wg potrzeb klienta. Na zamówienie dostępne są i specjalne o innych wymiarach, i kształtowe oraz i do znakowania tulei. * - i długie, przykładowy : FP-20-16L. typ 16 średn. Ø FP FP FP FP FP FP FP FP typ 20 (20L) średn. Ø FP FP FP FP-20-16* FP-20-19* FP-20-23* FP-20-27* FP-20-31* FP FP FP FP typ 32 (32L) średn. Ø FP FP FP FP FP FP FP FP FP FP FP LxD typ 20 55x84 70x84 75x84 85x84 LxD typ 32 55x99 70x99 75x99 FP x99 FP x99 FP-32-63* FP-32-69* FP-32-74* FP-32-78* x99 LxD 55x39 65x39 LxD typ 20L - 75x84 - LxD typ 32L - 120x99 typ 140 (140L) średn. Ø FP * FP * FP * FP * FP * typ 160 LxD typ x140 średn. Ø FP FP FP FP FP FP FP FP FP FP FP FP typ 170 średn. Ø FP FP FP FP FP FP Tabela doboru typu do typu prasy LxD typ 140L 120x140 LxD 116x220 LxD 220x220 typ prasy typ L 32 32L L P16 X P20, P21 X CC22, CC24 X P32 X P51, P60 X X FP20 X X FP120 X FP140 X X FP145 X X X X FP160, FP165 X X X FP170, FP175 X X X X 1356
