ZAWORY ELEKTROMAGNETYCZNE I AKCESORIA

Transkrypt

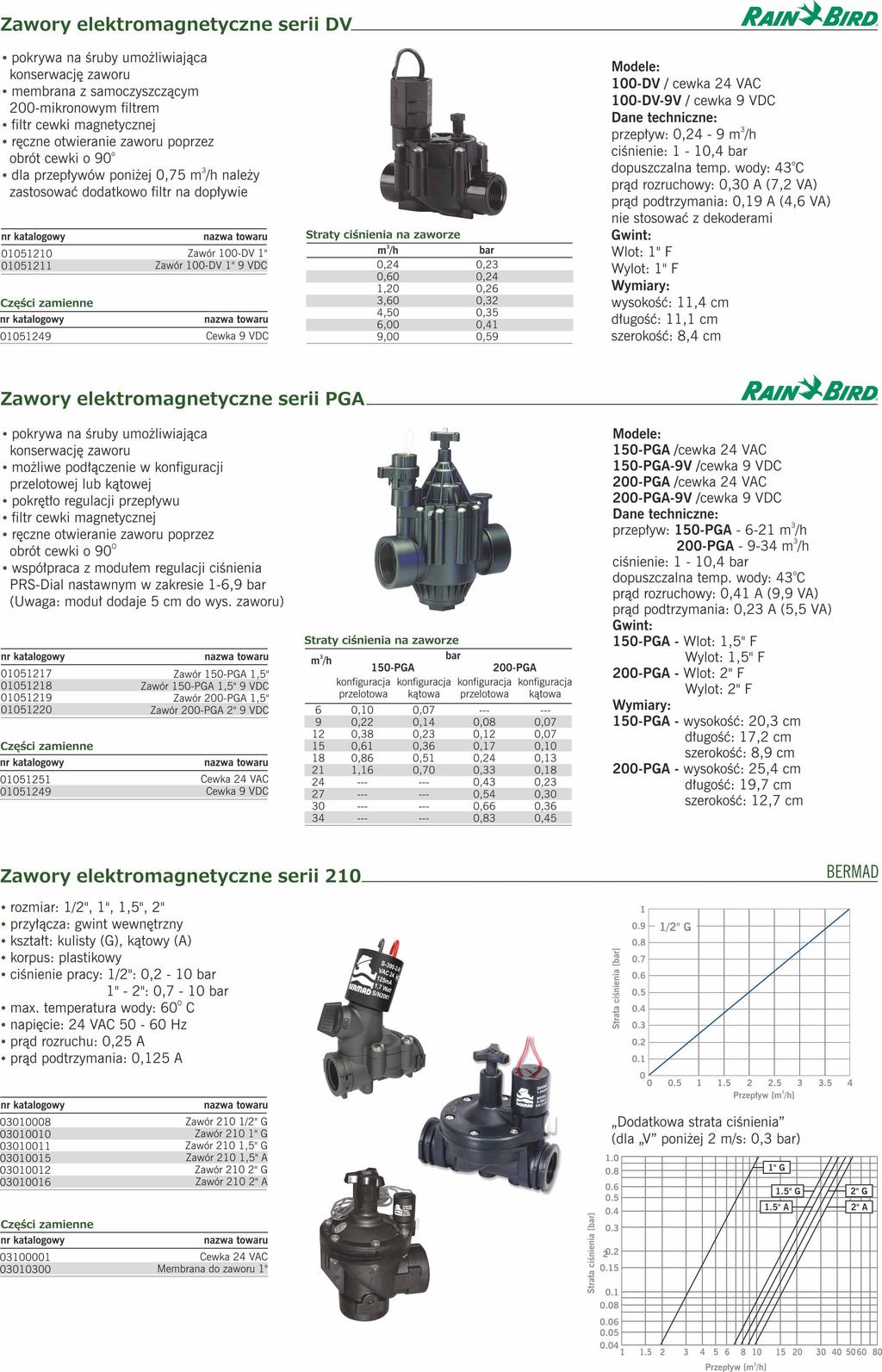

1 ZAWOR ELEKTROMAGNETCZNE I AKCESORIA Zawory elektromagnetyczne serii LFV (niskoprzepływowe) stosowane głównie w połączeniu z liniami kroplującymi lub mikrozraszaczami unikalna membrana double-knife z osadnikiem 1/ umożliwiająca płynną bezusterkową pracę przy niskich przepływach, nawet z lekko zanieczyszczoną wodą pokrywa na śruby umożliwiająca konserwację zaworu ręczne otwieranie zaworu poprzez o obrót cewki o Części zamienne Zawór LFV-75 /4" Zawór LFV-75 /4" 9 VDC Cewka 9 VDC unikalna konstrukcja membrany Modele: LFV-75 / cewka 24 VAC LFV-75-9V / cewka 9 VDC Dane techniczne: przepływ:,5-1,82 m /h ciśnienie: 1-1, bar prąd rozruchowy:, A (7,2 VA) prąd podtrzymania:,19 A (4,56 VA) nie stosować z dekoderami Gwint: Wlot: /4" F Wylot: /4" F Wymiary: wysokość: 11,4 cm długość: 1,7 cm szerokość: 8,4 cm Straty ciśnienia na zaworze l/h 45, Przepływ l/s,1,6,1,25,8,5 bar,19,19,24,26,,6 Zawory elektromagnetyczne serii JTV gwintowana pokrywa (bez śrub ) ułatwia jąca konserwację zaworu membrana z samoczyszczącym 2-mikronowym filtrem o ręczne otwieranie zaworu poprzez obrót cewki o 9 filtr cewki magnetycznej dla przepływów poniżej,75 m /h należy zastosować dodatkowo filtr na dopływie Części zamienne Zawór 1-JTV 1" Zawór 1-JTV 1" 9 VDC Cewka 9 VDC Modele: 1-JTV / cewka 24 VDC 1-JTV-9V / cewka 9 VDC Dane techniczne: przepływ:,2-6,8 m /h ciśnienie: 1-1, bar o dopuszczalna temp. wody: 4 C Gwint: Wlot: 1" F Wylot: 1" F Wymiary: wysokość: 12,7 cm długość: 1,2 cm szerokość: 7,9 cm Straty ciśnienia na zaworze m /h,2,6 1,2,6 4,5 6, 6,8 bar,2,2,27,4,49,6,67 Zawór elektromagnetyczny HV kompaktowa konstrukcja, promień obrotu tylko 6,5 cm (po wykręceniu cewki) ułatwiająca montaż w studzienkach membrana Buna-N z samoczyszczącym 2-mikronowym filtrem wody na wejściu i sprężyną ze stali nierdzewnej mimośrodowe umieszczenie membrany zapewniające płynne zamykanie i mniejsze uderzenie hydrauliczne pokrywa zaworu tylko na cztery śruby, niewypadające po zdjęciu pokrywy w czasie prac konserwacyjnych śruby z łbem uniwersalnym pasujące do klucza nasadowego, śrubokręta krzyżakowego i śrubokręta płaskiego korpus z polipropylenu wzmocnionego włóknem szklanym ręczne otwieranie zaworu poprzez obrót cewki o 9 dla przepływów poniżej,68 m /h należy zastosować dodatkowo filtr na dopływie Zawór 1-HV 1" Model: 1-HV / cewka 24 VAC Dane techniczne: przepływ:,5-6,82 m /h ciśnienie: 1, - 1, bar dopuszczalna temp. wody: 4 C prąd rozruchowy:,25 A przy 6 Hz prąd podtrzymania:,14 A przy 6 Hz Gwint: Wlot: 1" F Wylot: 1" F Wymiary: wysokość: 11,7 cm długość: 11,2 cm szerokość: 7,9 cm Straty ciśnienia na zaworze m /h,25,75 1, 2, 5, 7,5 9,1 bar,11,14,16,2,2,42,57 5

2 54

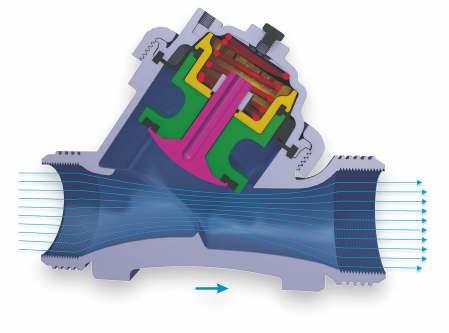

3 ZAWOR HDRAULICZNE I AKCESORIA Tą część katalogu poświęcamy na prezentację zaworów firmy. Paleta dostępnych modeli i konfiguracji zaworów jest tak duża, że nie jest możliwe utrzymywanie wszystkich w stałej ofercie handlowej. W związku z powyższym, prezentujemy opisy wybranych modeli, które możemy zaoferować na zamówienie, a najbardziej popularne z nich, będące w bieżącej sprzedaży, oznaczamy tradycyjnie w tabelach z numerami katalogowymi. Prezentujemy zawory serii 1, 2 i 5. Zawory serii 1 i 2 służą do włączania/wyłączania nawadniania, natomiast zawory serii 5 są zaworami trójdrogowymi, służącymi do płukania filtrów. Zawory serii 1 to najnowsza seria zaworów o nowoczesnej konstrukcji, która zapewnia najniższe straty ciśnienia przy wysokich przepływach wody. Zawory serii 2 to dobrze znane zawory będące od lat w naszej ofercie w wersji hydraulicznej i elektromagnetycznej (zawory elektromagnetyczne serii 2 zostały zamieszczone także w poprzedniej części katalogu, poświęconej zaworom elektromagnetycznym z cewką 2-W, wraz z zaworami innych producentów). Aby skonfigurować zawór należy wybrać serię, rozmiar, kształt (a dla zaworów serii 1 także przyłącza), funkcję jaką ma pełnić w systemie (podstawową i ewentualnie dodatkową), napięcie cewki i stan zaworu oraz atrybuty dodatkowe. Funkcje zaworu podstawowe zawór hydrauliczny (bez osprzętu) zawór sterowany za pomocą cewki zawór redukujący ciśnienie zawór redukujący i podtrzymujący ciśnienie zawór podtrzymujący ciśnienie zawór bezpieczeństwa zawór kontroli poziomu zawór kontroli poziomu i podtrzymujący ciśnienie zawór kontroli przepływu zawór kontroli przepływu i podtrzymujący ciśnienie dodatkowe zawór normalnie otwarty (NO) sterowany hydraulicznie zawór normalnie zamknięty (NC) sterowany hydraulicznie zawór sterowany za pomocą cewki pływak poziomy (do zaworów kontroli poziomu) pływak elektryczny dwu-poziomowy (do zaworów kontroli poziomu) Napięcie cewki i stan zaworu 24 VAC - normalnie zamknięty (NC) 24 VAC - normalnie otwarty (NO) 24 VDC - normalnie zamknięty (NC) 24 VDC - normalnie otwarty (NO) 12 VDC - normalnie zamknięty (NC) 12 VDC - normalnie otwarty (NO) 12 VDC - cewka impulsowa S-985 ( żyły) 12 VDC - cewka impulsowa S-982 (2 żyły) 9 VDC - cewka impulsowa Dodatkowe atrybuty 24 Sterowanie 2-W (2-drogowe) Używane wtedy, gdy wymagane jest bardzo dokładne sterowanie, dla wody czystej przefiltrowanej lub wody z zanieczyszczeniami mechanicznymi. Odpowiednie zarówno w dynamicznych, jak i statycznych warunkach przepływu. Sterowanie 2-W cechuje się wewnętrznym obiegiem wody, a jego zaletą jest brak wyrzutu wody na zewnątrz w czasie zmiany stanu zaworu. Stwarza jednak dodatkową stratę ciśnienia na zaworze w zakresie małych i średnich przepływów ( V poniżej 2 m/s) wynoszącą, bar. Sterowanie -W (-drogowe) Używane dla wody czystej lub wody z zanieczyszczeniami organicznymi. Umożliwia pełne otwarcie zaworu przy minimalnej stracie ciśnienia, dla dużych przepływów wody. Sterowanie -W cechuje się zewnętrznym obiegiem wody, który wyrzuca w trakcie zmiany stanu zaworu z zamkniętego na otwarty, wodę znajdującą się nad membraną, w komorze sterującej zaworu, na zewnątrz. Sterowanie 2/-W (servo) Używane dla wody czystej lub wody z zanieczyszczeniami mechanicznymi lub organicznymi. Pilot servo 2/-W jest stosowany w przypadku, gdy wymagana jest bardzo wysoka dokładność i zdolność do regulacji jednocześnie z możliwością występowania zanieczyszczonej wody. Szczególnie zalecany do redukcji ciśnienia w systemach nawadniających opartych na niskociśnieniowych taśmach kroplujących (bez kompensacji ciśnienia). Max. ciśnienie wejściowe 4 bar. Cechuje się zewnętrznym obiegiem wody i stwarza dodatkową stratę ciśnienia w zakresie małych i średnich przepływów ( V poniżej 2 m/s) wynoszącą, bar. Trzpień do regulacji przepływu Selektor manualny Zawory serii 1 Zawór IR-1 hflow jest szczytowym osiągnięciem w dziedzinie konstrukcji zaworów sterujących. Łączy prostą i niezawodną konstrukcję z doskonałym działaniem, będąc jednocześnie pozbawionym typowych ograniczeń spotykanych w standardowych zaworach sterujących. Zawory tej serii mogą pracować w pozycji poziomej i pionowej i są dostępne w rozmiarach: 1.5",, L, 2.5", ", "L, 4", 4"L/ 6"R i 6". Zawór IR-1 hflow wykonany jest z nylonu z dodatkiem włókien szklanych o wytrzymałości klasy przemysłowej i jest bardzo odporny na trudne warunki pracy, kawitację i oddziaływania chemiczne. Konstrukcja typu zaworu hflow posiada gniazdo w kształcie pełnego otworu z niczym nieprzesłoniętą ścieżką przepływu, pozbawioną wszelkich liniowych użebrowań, pomocniczych boksów, czy wsporników. Dzięki takiej konstrukcji (Look-trough Design) osiągnięto niezwykle wysoką pojemność przepływu przy minimalnej stracie ciśnienia. Cechy zespołu tłoka, membrany i wymiennej uszczelki: zamykanie bez odgłosów drgania i stukania, płynny ruch z dokładną i stabilną regulacją, niskie ciśnienie robocze, odporność na korozję i odkształcenia membrany, całkowita funkcjonalność membrany i sprężyny w wymaganym zakresie ciśnienia roboczego zaworu, odporność na promieniowanie UV i przemarzanie, odporność chemiczna. Look-trough Design Zalety użytkowania: prosta budowa oparta na kilku elementach zapewnia łatwy serwis duży wybór przyłączy i rozmiarów umożliwia łatwą adaptację przegubowe połączenie za pomocą kołnierzy izoluje zawór od naprężeń mechanicznych spowodowanych wygięciami rurociągów i skokami ciśnienia 57

4 Zasada działania: Sterowanie -W Ciśnienie wody oddziaływujące na górną komorę sterującą zaworu wytwarza siłę, która zamyka zawór i zapewnia szczelność. Uwolnienie ciśnienia z komory sterującej zaworu do atmosfery powoduje otwarcie zaworu przez ciśnienie wody znajdującej się pod tłokiem. Sterowanie wewnętrzne 2-W Woda pod ciśnieniem dostaje się do górnej komory sterującej zaworu przez wewnętrzny ogranicznik. Zamknięta cewka powoduje akumulację ciśnienia w komorze sterującej i zamknięcie zaworu. Otwarcie cewki uwalnia z komory sterującej zaworu większy przepływ niż może dopuścić ogranicznik, co powoduje spadek ciśnienia w komorze sterującej i otwarcie zaworu. Kształt: Kształt ukośny ( - Obligue) Kształt kątowy (A - Angle) Kształt T Kształt podwójne T (Dual T) Wszystkie rozmiary 1.5" i DC (dwukomorowy). Także kształt Angle. 6" boxer " i "L " " Dane techniczne Rozmiar i dostępne przyłącza: 1.5" gwint wewnętrzny i L - gwint wewnętrzny, victualic 2.5" - gwint zewnętrzny " i "L - gwint wewnętrzny, kołnierz plastikowy lub metalowy DN8 lub DN1, victaulic, PCV 4" kołnierz plastikowy lub metalowy DN1, victaulic 4"L / 6"R kołnierz plastikowy lub metalowy DN1, kołnierz metalowy DN15, victaulic 4", PCV 16 mm 6" boxer kołnierz plastikowy DN15, victaulic Zakres ciśnienia: 1 bar Zakres ciśnienia roboczego:,5 1 bar Zakres temperatury: woda do 6 C Materiały: korpus, pokrywa i tłok: nylon z włóknem szklanym membrana: guma syntetyczna uszczelki: guma syntetyczna sprężyna: stal nierdzewna śruby do pokrywy: stal nierdzewna ΔP = ( Q Kv ΔP spadek ciśnienia [bar] Q przepływ [m /h] Kv = m /h przy ΔP = 1 bar ( 2 Strata ciśnienia [bar] Strata ciśnienia [bar] Krzywe przepływu Obwód 2-W Dodatkowa strata ciśnienia (dla V poniżej 2 m/s:, bar) i A 1.5",, A, DC L, 2.5", " "A T i D D przepływ jednostronny T przepływ jednostronny Przepływ [m /h] " "L, 4" "LA 4"L, 6"R D przepływ dwustronny T przepływ dwustronny Przepływ [m /h] Właściwości przepływu Rozmiar Kształt KV [m /h] 1.5" 5 5 A 5 L 1 2.5" 1 " 1 " A 85 " T jedna strona 95 " TT dwie strony 1 " D jedna strona 9 " DD dwie strony 2 "L 2 "L A 19 4" 2 4"L 4 6"R 4 6" 4 Modele dostępne w stałej sprzedaży Zawór hydrauliczny (bez osprzętu), kształt ukośny (), przyłącza - gwint wewnętrzny Zawór 15 " BP Zawór 15 "L BP Zawór 15 "L CC (przyłącza kołnierzowe) - do wyczerpania zapasów magazynowych Pozostałe modele dostępne na zamówienie. Zawór 15 " BP Zawór 15 "L CC 58

5 Zawory serii 2 Zawory IR-2 wykonane są z wysokiej klasy tworzywa sztucznego, gumy syntetycznej i stali nierdzewnej. Znajdują zastosowanie zarówno na terenach zieleni, jak i w rolnictwie. Mogą pracować w pozycji poziomej i pionowej. Występują w rozmiarach 1/, o kształcie kulistym (G - Globe) i kątowym (A - Angle). Są odporne na trudne warunki pracy, kawitację i oddziaływania chemiczne. Zasada działania: Zawór hydrauliczny -W Zawór elektromagnetyczny 2-W Pozycja zamknięta Ciśnienie wody oddziaływujące na górną komorę sterującą zaworu wytwarza siłę, która zamyka zawór i zapewnia szczelność. Pozycja otwarta Uwolnienie ciśnienia z komory sterującej zaworu do atmosfery powoduje otwarcie zaworu przez ciśnienie wody znajdującej się pod tłokiem. Pozycja zamknięta Woda pod ciśnieniem dostaje się do górnej komory sterującej zaworu przez wewnętrzny ogranicznik. Zamknięta cewka powoduje akumulację ciśnienia w komorze sterującej i zamknięcie zaworu. Pozycja otwarta Otwarcie cewki uwalnia z komory sterującej zaworu większy przepływ niż może dopuścić ogranicznik, co powoduje spadek ciśnienia w komorze sterującej i otwarcie zaworu. Kształt: Kształt kulisty (G) Kształt kątowy (A) 1/ /4", 1", 1.5" i 1.5" i Dane techniczne Rozmiar: 1/, /4", 1", 1.5" i Przyłącza: Gwint wewnętrzny Zakres ciśnienia: 1 bar Zakres ciśnienia roboczego: 1/:,2-1 bar /4" - 2:,7 1 bar Zakres temperatury: woda do 6 C Materiały: korpus, pokrywa i tłok: nylon z włóknem szklanym membrana: guma syntetyczna uszczelki: guma syntetyczna sprężyna: stal nierdzewna śruby do pokrywy: stal nierdzewna ΔP = ( Q Kv ΔP spadek ciśnienia [bar] Q przepływ [m /h] Kv = m /h przy ΔP = 1 bar ( 2 Strata ciśnienia [bar] Krzywe przepływu Obwód 2-W Dodatkowa strata ciśnienia (dla V poniżej 2 m/s:, bar) 1.5 1/ G /4" G 1" G 1.5" G 1.5" A G A Właściwości przepływu Kształt Rozmiar KV [m /h] 1/ 4 /4" 9 Kulisty (G) 1" " 7 47 Kątowy (A) 1.5" Przepływ [m /h] Modele dostępne w stałej sprzedaży Zawór hydrauliczny (bez osprzętu), kształt kulisty (G) Zawór 25 1" G Zawór " G Zawór 25 G Pozostałe modele dostępne na zamówienie. Zawór elektromagnetyczny -W NC, kształt kulisty (G) Zawór " G 24 VAC W NO Zawór 21 G 24 VAC W NO Zawór elektromagnetyczny -W NC redukujący ciśnienie, kształt kulisty (G) Zawór " G 24 VAC W NO Zawór 22 G 24 VAC W NO 59

6 Zawory serii 5 Zawory trójdrogowe przeznaczone do automatycznego płukania filtrów żwirowych. korpus: plastikowy ciśnienie pracy:,7 1 bar max. temperatura wody: 65 C 2 x 2 Filtracja 1 C Płukanie C 2 Rozmiar x : przyłącza: gwint wewnętrzny kierunek przepływu: filtracja kątowy, płukanie prosty Rozmiar " x ": przyłącza: złącza typu victaulic + dodatkowo gwint wewnętrzny po stronie odpływu popłuczyn (do złącza typu victaulic posiadamy adapter z kołnierzem DN8 patrz Akcesoria do zaworów hydraulicznych) kierunek przepływu: filtracja prosty, płukanie kątowy 1 11 Zawór 5 x Zawór 5 " x " Zawór x Zawór " x " x Kv = 52 Filtracja 2 C Kv = 9 ΔP = ( Q Kv ΔP spadek ciśnienia [bar] Q przepływ [m /h] Kv = m /h przy ΔP = 1 bar ( 2 Kv = 48 Płukanie C 1 Kv = 122 AKCESORIA Kołnierz metalowy DN8 Kołnierz metalowy DN8 do zaworów hydraulicznych serii 1 " i "L. W komplecie adapter nakręcany na zewnętrzne przyłącze zaworu służący do zamocowania kołnierza oraz uszczelka. 119 Kołnierz metalowy DN8 do zaworów serii 1 " i "L Adapter Victaulic " / Kołnierz DN8 " Adapter do zaworu hydraulicznego 5 " x ". Służy do połączenia przyłącza kołnierzowego filtra z przyłączem typu victaulic zaworu. 1 Adapter victualic " / kołnierz DN8 - " Regulator ciśnienia,8 6,5 bar PC-XP-A Regulator ciśnienia do zaworów hydraulicznych. Przykręcany do korpusu i podłączany do odpowiednich portów zaworu umożliwia redukcję ciśnienia wyjściowego w podanym zakresie nie ograniczając przepływu zaworu. 116 Regulator ciśnienia,8 6,5 bar PC-XP-A Selektor manualny Selektor manualny do zaworów hydraulicznych. Trójpozycyjny przełącznik (otwarty, zamknięty, auto) służący do ręcznego sterowania zaworem. 114 Selektor manualny do zaworu hydraulicznego 6
