1 ZAOPATRZENIE W WODĘ, JAKOŚĆ I OCHRONA WÓD Water Supply and Water Quality Tomasz DAWISKIBA Tomasz Dawiskiba Geowłókniny GEON - zastosowania w gospodarce i ochronie wód Nonvowen Geotextile GEON - application in the economy and water protection 2

2 742 t. dawiskiba to : -produkcja od 1976 roku - spółka akcyjna notowana na WGPW od 1994 r osób stale zatrudnionych - ok. 65 mln m 2 rocznej produkcji - ok. 80 mln m 2 rocznego obrotu 3 włókniny budowlane włókniny samochodowe włókniny obuwnicze włókniny spunlace włókniny sanitarne włókniny odzieżowe podkłady dywanowe czyściwa 4

3 novita s.a. 743 WŁÓKNINA Wyrób tekstylny powstały z ciągłego strumienia włókien połączonych ze sobą mechanicznie (igłowanie). Geowłóknina GEON Włóknina igłowana produkowana przez z włókien polipropylenowych, zaliczanych do grupy najtrwalszych polimerów odpornych na czynniki biodegradujące, nieszkodliwych dla człowieka i środowiska naturalnego oraz z włókien poliestrowych. 5 Rodzaje geowłóknin GEON geowłókniny GEON HTS Surowiec: 100% polipropylen wysoko wytrzymały geowłókniny GEON Surowiec: 100% polipropylen standard geowłókniny GEON PES Surowiec: 100% poliester eco 6

4 744 t. dawiskiba Rodzaje geowłóknin GEON GEON HTS GEON GEON PES GEON 125 HTS GEON 200 GEON 125 PES GEON 150 HTS GEON 250 GEON 150 PES GEON 175 HTS GEON 300 GEON 200 PES GEON 200 HTS GEON 300 GEON 250 PES GEON 225 HTS GEON 400 GEON 300 PES GEON 250 HTS GEON 500 GEON 400 PES GEON 300 HTS GEON 600 GEON 500 PES GEON 350 HTS GEON 700 GEON 650 PES GEON 400 HTS GEON 800 GEON 800 PES GEON 500 HTS GEON 1000 GEON 1000 PES 7 Wpływ rodzaju surowca i masy geowłókniny na parametry fizyczno hydrauliczne cech norma jednostka GEON 300 HTS GEON 300 GEON 300 PES masa powierzchniowa PN-EN 965 g/m grubość przy obciążeniu 2 kpa PN-EN mm 2,9 3,2 2,6 Wytrzymałość na rozciąganie MD Wytrzymałość na rozciąganie CD PN ISO kn/m ,5 PN ISO kn/m ,0 Wydłużenie przy zerwaniu MD PN ISO % Wydłużenie przy zerwaniu CD PN ISO % Wytrzymałość na przebijanie CBR EN ISO kn 3,8 2,5 1,8 Klasa odporności GRK DIN klasa Wodoprzepuszczalność w kierunku prostopadłym EN ISO m/s 0,052 0,075 0,053 8

5 novita s.a. 745 GEON = wysoka jakość Geowłókniny produkcji posiadają: - Certyfikaty CE - Aprobatę Techniczną CNTK Zgodnie z niemiecką normą DIN geowłókniny GEON zaliczają się do trzeciej i czwartej (najwyższej) klasy odporności na przebicie. 9 10

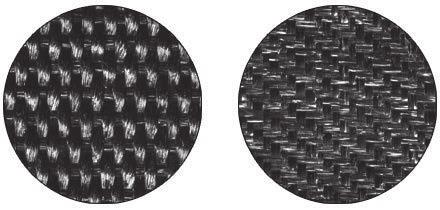

6 746 t. dawiskiba Geowłókniny mylone są często z geotkaninami, które produkowane są w procesie tkackim, przeplatania wątku i osnowy. 11 Zastosowania i funkcje geowłóknin GEON KONSTRUKCJE ZIEMNE - wzmacniająca - stabilizująca - separująca - odwadniająca - filtracyjna POWIERZCHNIE ZBROJONE - ochrona - geomembran - odwodnienie - separacja SYSTEMY DRENARSKIE - ochrona systemów drenarskich przed kolmatacją (zapychaniem) - separacja - filtracja zastosowana geowłóknina pełni jednocześnie kilka funkcji, np. stabilizacja, separacja i filtracja ochrona, separacja i odwodnienie, itp., 12

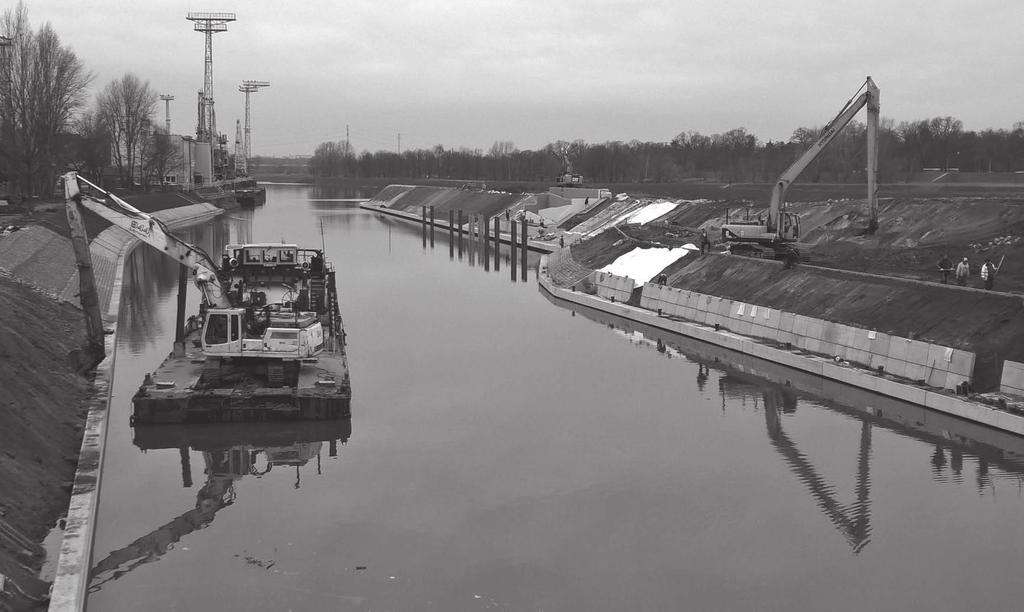

7 novita s.a. 747 Konstrukcje Ziemne Funkcje: wzmacniająca, stabilizująca, separująca, odwadniająca, filtracyjna 13 Zabezpieczenie brzegów Odry przed rozmywaniem m. Wrocław 14

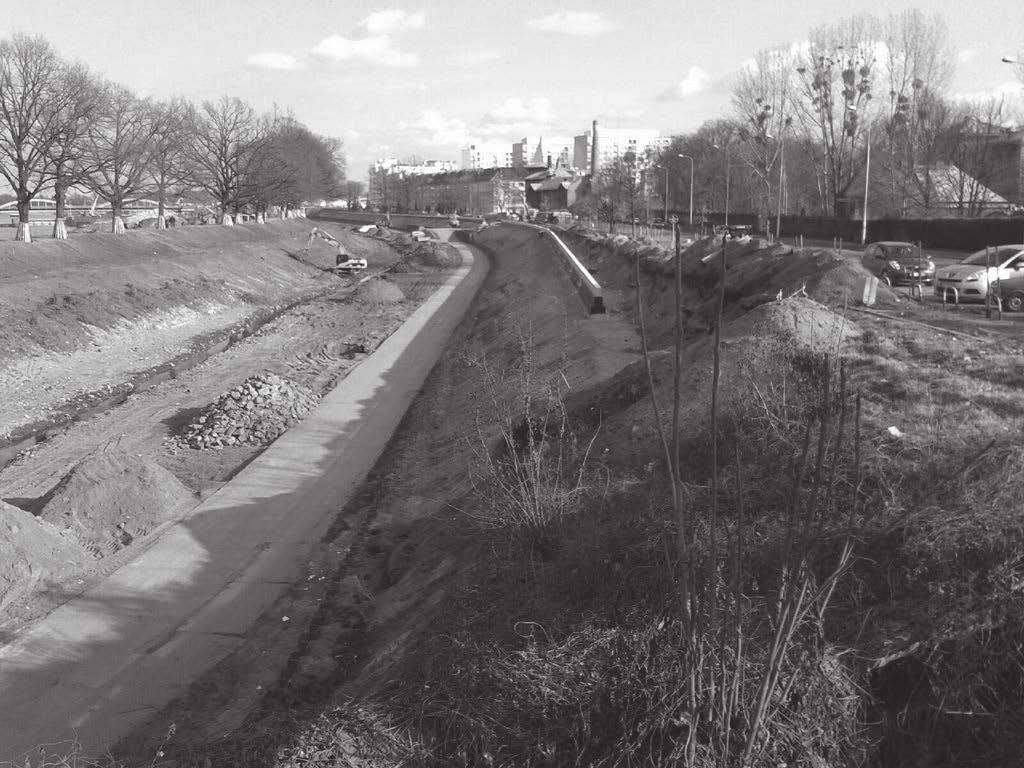

8 748 t. dawiskiba Zabezpieczenie brzegów Odry przed rozmywaniem m. Wrocław 15 Zabezpieczenie brzegów Odry przed rozmywaniem m. Wrocław 16

9 novita s.a. 749 Zabezpieczenie brzegów Odry przed rozmywaniem m. Wrocław 17 Zabezpieczenie brzegów Odry przed rozmywaniem m. Wrocław 18

10 750 t. dawiskiba Zabezpieczenie brzegów Odry przed rozmywaniem m. Wrocław 19 Zabezpieczenie brzegów Odry przed rozmywaniem m. Wrocław 20

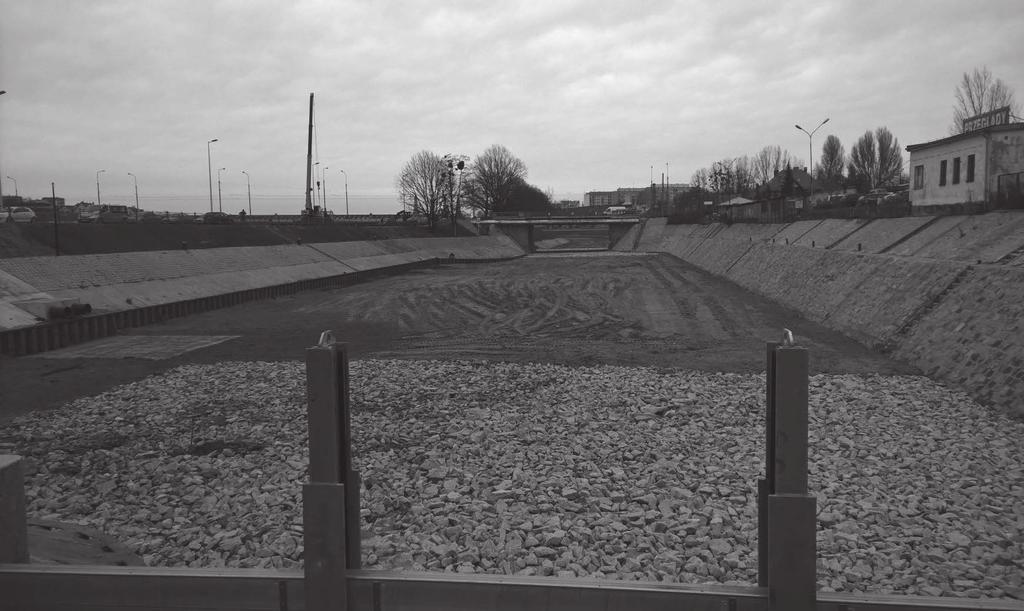

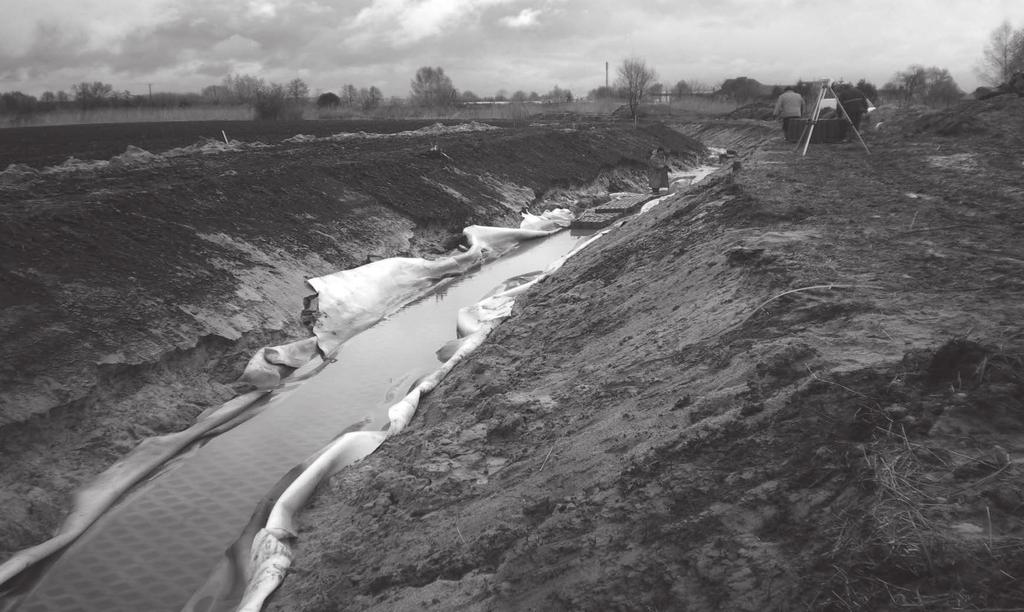

11 novita s.a. 751 Odbudowa brzegów potoku w Gorzowie Wlkp. 21 Odbudowa brzegów potoku w Gorzowie Wlkp. 22

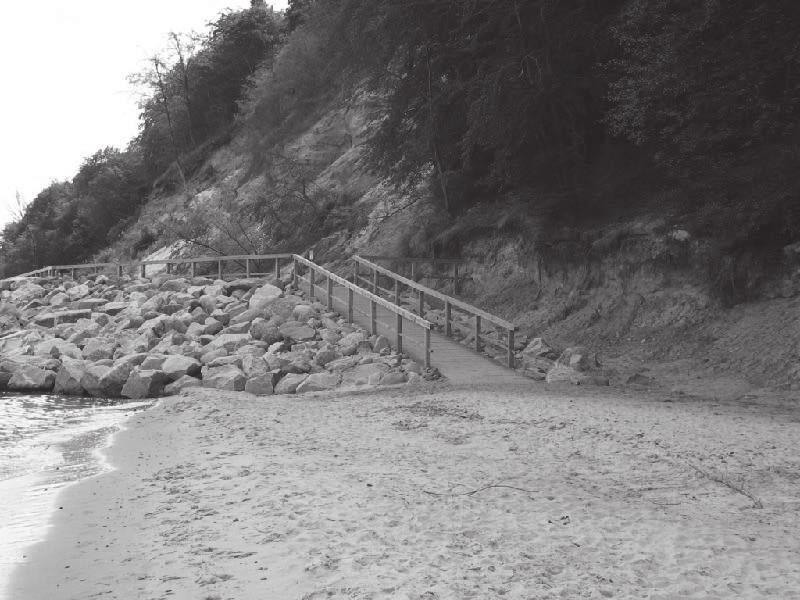

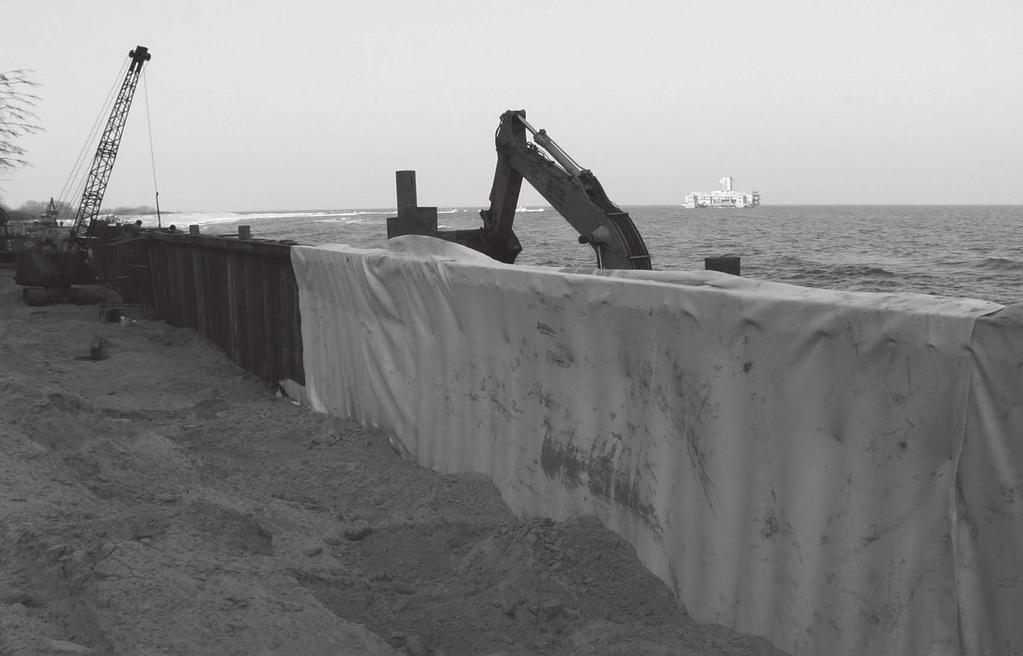

12 752 t. dawiskiba Zabezpieczenie osuwiska brzegu morskiego Babie Doły m. Gdynia 23 Zabezpieczenie osuwiska brzegu morskiego Babie Doły m. Gdynia 24

13 novita s.a. 753 Zabezpieczenie osuwiska brzegu morskiego Babie Doły m. Gdynia 25 Zabezpieczenie osuwiska brzegu morskiego Babie Doły m. Gdynia 26

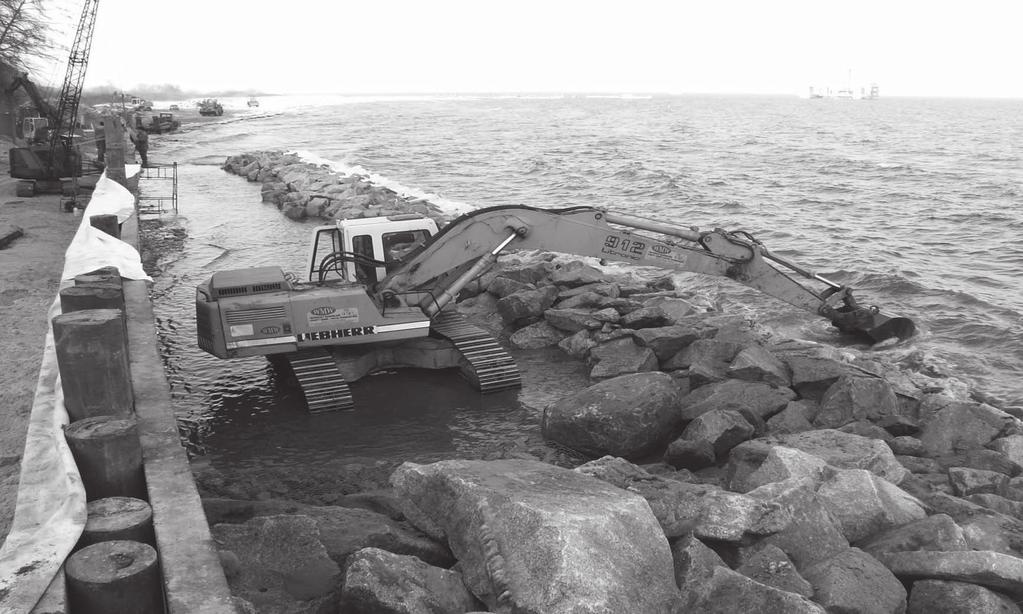

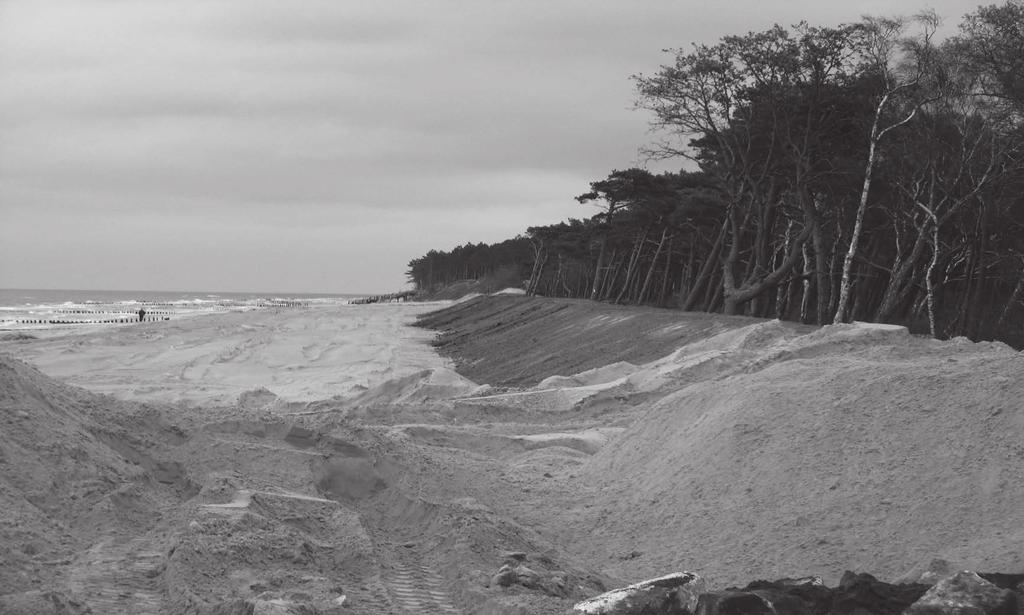

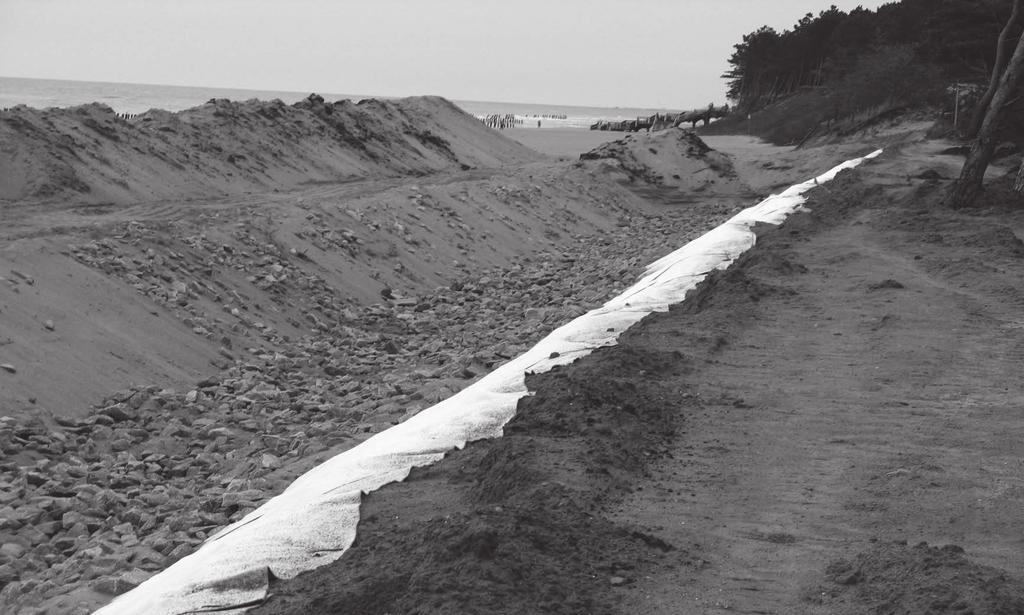

14 754 t. dawiskiba Zabezpieczenie osuwiska brzegu morskiego Babie Doły m. Gdynia 27 Umocnienie brzegu morskiego m. Dźwirzyno 28

15 novita s.a. 755 Umocnienie brzegu morskiego m. Dźwirzyno 29 Umocnienie brzegu morskiego m. Dźwirzyno 30

16 756 t. dawiskiba Umocnienie brzegu morskiego m. Dźwirzyno 31 Odbudowa nasypu drogi DW 338 po powodzi, odcinek Lubiąż - Kawice 32

17 novita s.a. 757 Poszerzenie nawierzchni DK4 odcinek Kraków - Tarnów 33 Budowa drogi dojazdowej na składowisku fosfogipsu w ZCH Police 34

18 758 t. dawiskiba Budowa zbiornika filtracyjno retencyjnego autostrada A4 Zgorzelec - Wykroty 35 Składowiska odpadów, powierzchnie zbrojone, zbiorniki Funkcje: ochronna geomembran, separująca, odwadniająca 36

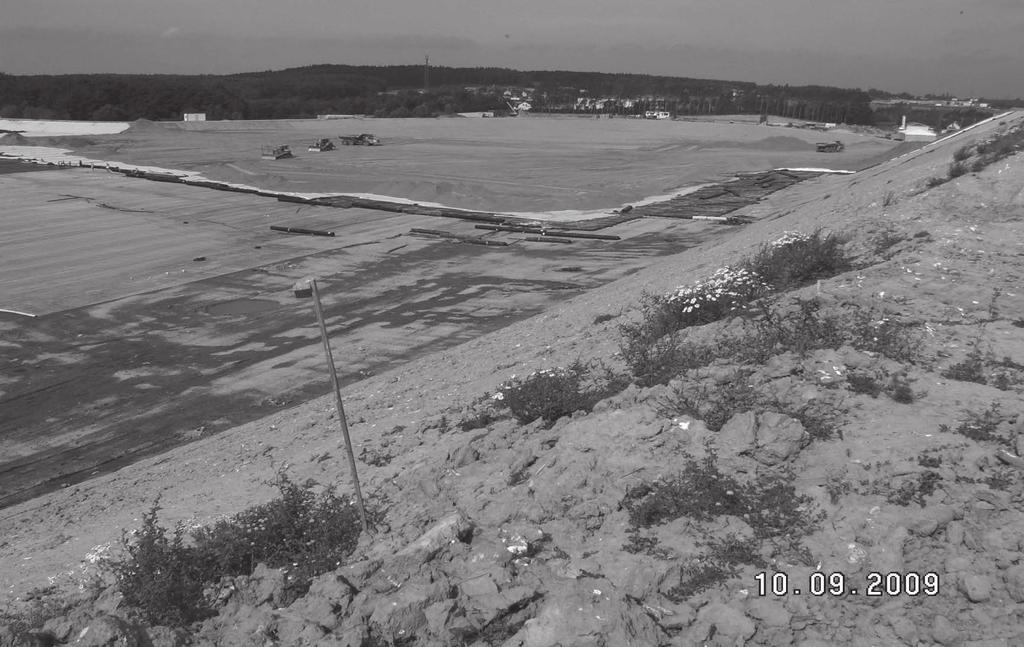

19 novita s.a. 759 Składowisko Chruścice, gm. Dobrzeń Wielki 37 Rozbudowa składowiska Szadółki m. Gdańsk 38

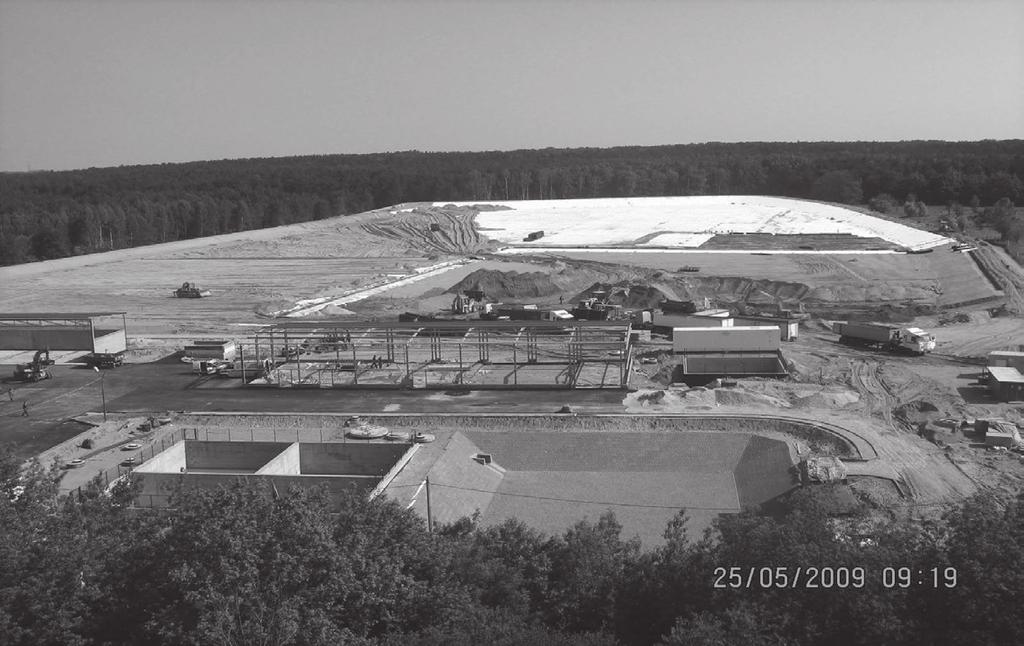

20 760 t. dawiskiba Budowa ZUOK m. Toruń 39 Budowa niecki składowiska odpadów komunalnych m. Szprotawa 40

21 novita s.a. 761 Rozbudowa składowiska Zoniówka m. Zakopane 41 Budowa zbiornik na wodę stacji narciarskiej w Limanowej 42

22 762 t. dawiskiba Rekultywacja składowiska Maślice m. Wrocław 43 Systemy drenarskie i odwodnienia: Funkcje: separująca, filtracyjna, ochronna systemu przed kolmatacją 44

23 novita s.a. 763 Odwodnienie nasypu pod pas jezdny autostrada A4 45 Odwodnienie w pasie rozdzielającym autostrada A2 46

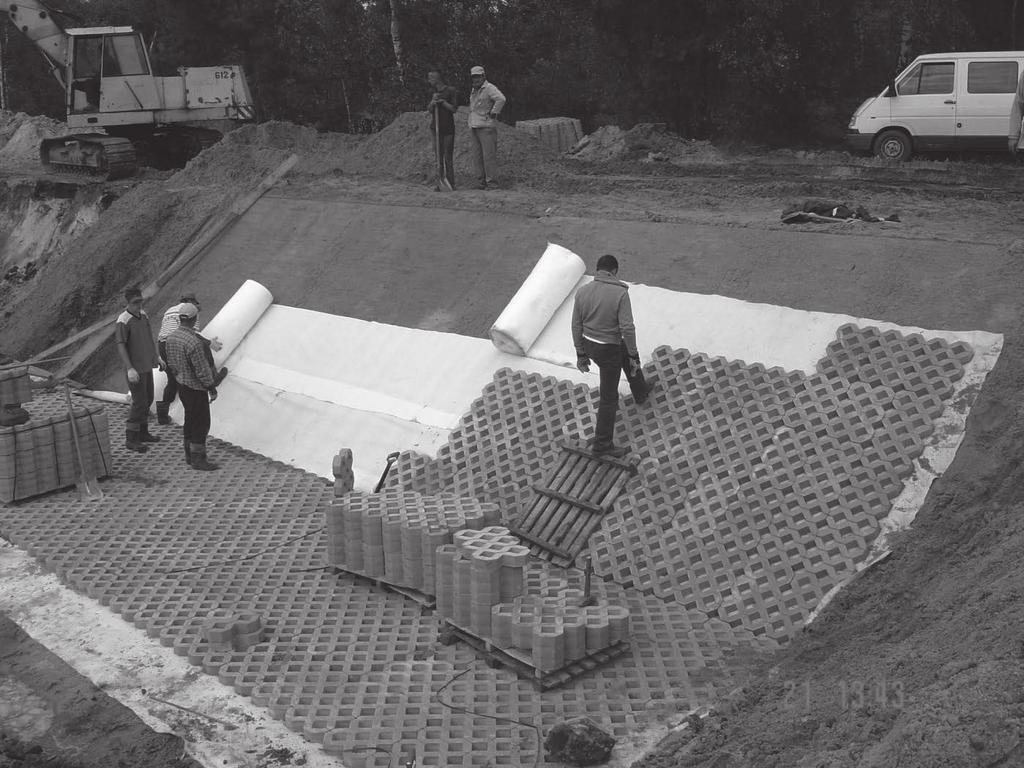

24 764 t. dawiskiba Zbiornik filtracyjno retencyjny droga S3 m. Świebodzin 47 Zbiornik filtracyjno retencyjny autostrada A2 Konin - Stryków 48

25 novita s.a. 765 Budowa drenażu pod geomembraną niecka składowiska odpadów m. Toruń 49 Odwodnienie składowiska odpadów poflotacyjnych Żelazny Most 50

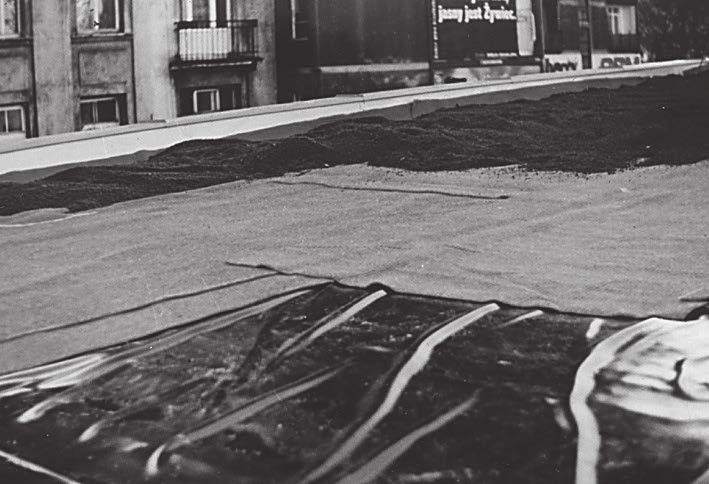

26 766 t. dawiskiba Systemy dachowe Funkcje: separująca, filtracyjna, ochronna uszczelnienia syntetycznego 51 Budowa dachu zielonego CH Złota Kaczka m. Warszawa 52

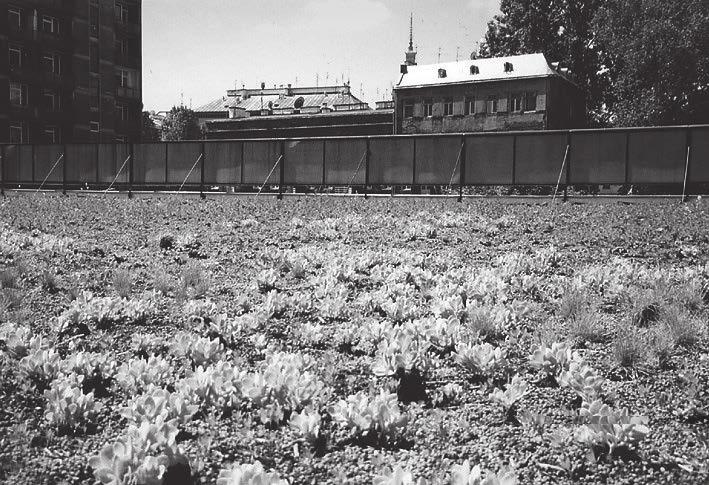

27 novita s.a. 767 Budowa dachu zielonego CH Złota Kaczka m. Warszawa 53 Budowa dachu zielonego podziemnego garażu Sądu Najwyższego m. Warszawa 54

28 768 t. dawiskiba Budowa dachu zielonego podziemnego garażu Sądu Najwyższego m. Warszawa 55 Ogrodnictwo Funkcje: ochronna roślin przed przemarzaniem, separująca 56

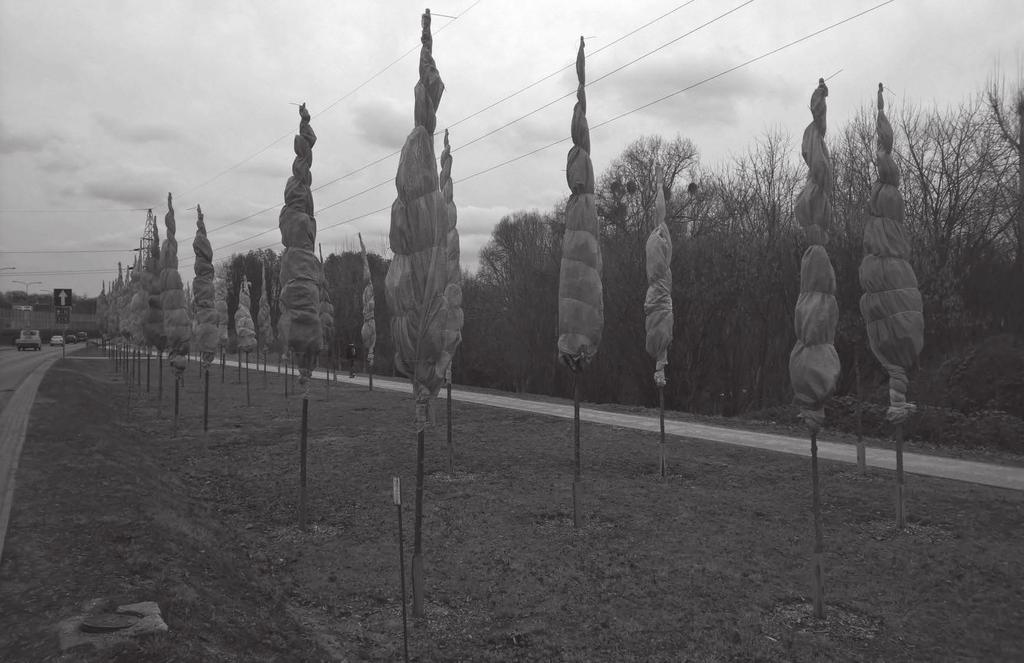

29 novita s.a. 769 Zabezpieczenie drzew przed przemarzaniem m. Poznań 57 Zabezpieczenie buraków cukrowych w pryzmach przed przemarzaniem 58
