Badania techniczne ICODREN 10 Szybki Drenaż SBS - mata drenarska do odwodnień pionowych, do odprowadzania nadmiaru wody gruntowej i opadowej funkcja: DRENARSKA Badania

1 Badania techniczne ICODREN 10 Szybki Drenaż SBS - mata drenarska do odwodnień pionowych, do odprowadzania nadmiaru wody gruntowej i opadowej funkcja: DRENARSKA Badania przeprowadzone w Zakładzie Doświadczalno - Rozwojowym COLBOND w Arnhem, Holandia funkcja: OCHRONA MECHANICZNA HYDROIZOLACJI PIONOWEJ Badania przeprowadzone w Fachhochschule Nordhausen, Niemcy

2 Wnioski z badań Przeprowadzone badania wykazały, że mata drenująca Icodren 10 Szybki Drenaż SBS spełnia: funkcję drenarską i funkcję ochronną dla pionowej hydroizolacji ścian fundamentowych. 2

Badania wykazały ponadto, że zasadniczą funkcją maty drenarskiej ICODREN 10 Szybki Drenaż SBS jest drenaż pionowy, natomiast ochrona mechaniczna jest tylko elementem dodatkowym.

3 Badania wykazały ponadto, że zasadniczą funkcją maty drenarskiej ICODREN 10 Szybki Drenaż SBS jest drenaż pionowy, natomiast ochrona mechaniczna jest tylko elementem dodatkowym. Icodren 10 Szybki Drenaż SBS to systemowe rozwiązanie dwufunkcyjne, eliminujące konieczność stosowania folii kubełkowej, która nie pełni funkcji drenarskiej, a jedynie funkcję ochrony mechanicznej, często uszkadzając powłokę hydroizolacji bitumicznej na ścianach fundamentowych. 3

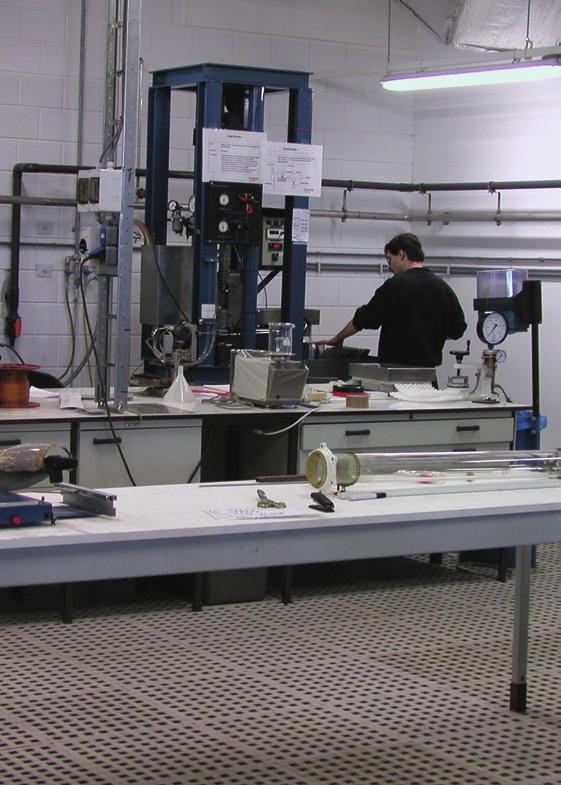

Badania starzeniowe potwierdzające przydatność maty ICODREN 10 Szybki Drenaż SBS jako drenu, wykonane zostały przez Zakład Badawczo-Rozwojowy COLBOND w Arnhem w Holandii.

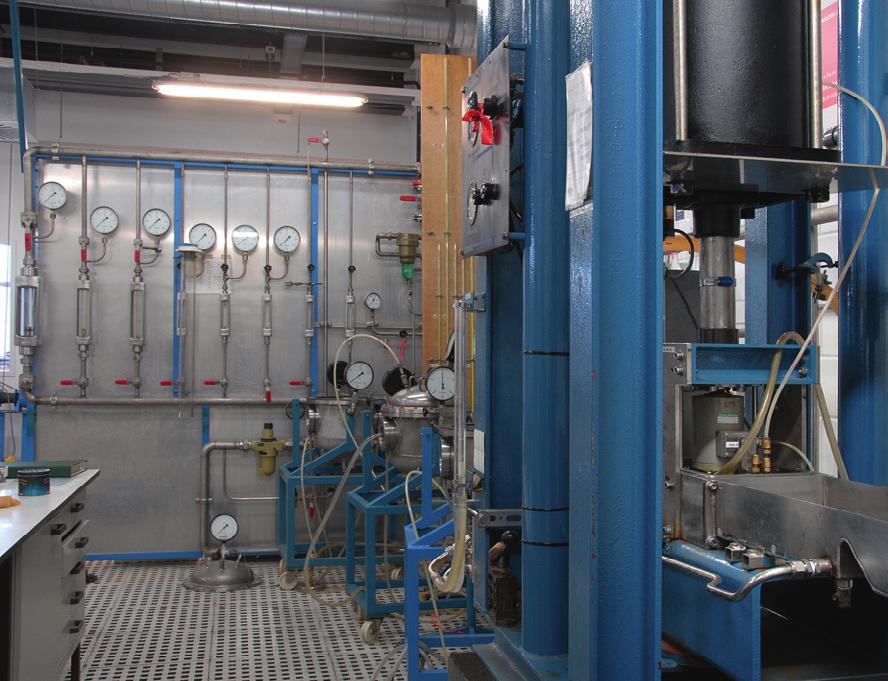

4 Badania starzeniowe potwierdzające przydatność maty ICODREN 10 Szybki Drenaż SBS jako drenu, wykonane zostały przez Zakład Badawczo-Rozwojowy COLBOND w Arnhem w Holandii. Badania przeprowadzono na urządzeniu testującym zdolność przepływu (filtracji) wody w macie drenującej poddanej pełzającemu obciążeniu. Symulację warunków naturalnych uzyskano poprzez ciągłe mierzenie przepływu wody przez próbkę maty drenarskiej poddanej obciążeniu symulującemu nacisk gruntu. W wyniku stałego nacisku przekrój poprzeczny maty drenarskiej ulegał zwężeniu. Okres trwania badania: 8 lat Woda wpływająca do drenu Obciążenie symulujące nacisk gruntu Woda wypływająca z drenu 4 ICODREN 10 Szybki Drenaż SBS

5 W wyniku aproksymacji wyników badań w okresie 8-letnim uzyskano przebieg krzywej obrazującej zdolność do wykonywania funkcji drenarskiej w okresie 100-letnim. 1.2 r podłoże sztywne f podłoże elastyczne zdolność przepływu l/s m r/r r/f f/f r-płaszczyzna sztywna f-płaszczyzna elastyczna czas (miesiące) r/f mata drenująca umieszczona pomiędzy okładzinami sztywną i elastyczną r/r mata drenująca umieszczona pomiędzy okładzinami sztywnymi f/f mata drenująca umieszczona pomiędzy okładzinami elastycznymi Wielkość przepływu wody przy nacisku 20 KPa w zależności od sposobu przyłożenia obciążenia 5

6 Wyniki badawcze dowodzą, że mata drenująca ICODREN 10 Szybki Drenaż SBS spełnia całkowicie funkcję drenażu w okresie min. 100-letnim, nie dochodzi do zamulenia maty drenującej ze strony ilastych cząstek gruntu. Właściwości geokompozytu Zdolność do odprowadzenia wody do powierzchni* qstress/gradient** Obciążenie w kpa i = 0,03 i = 0,3 i = 1,0 l/(s m) l/(s m) l/(s m) 20 0,07 0,5 1,0 50 0,06 0,4 0, ,05 0,4 0, ,04 0,3 0,7 * Wyniki z laboratorium Colbond Geosynthetics przy zastosowaniu wymagań zgodnych z normą EN ISO 12958, Podłoże: miękki/twardy, Ciśnienie odpowiadające naciskowi gruntu zostało zasymulowane przez warstwę elastycznej pianki. ** l/(s m) = 10 3 m 2 /s Właściwości hydrauliczne warstwy filtracyjnej T110PP Wartość średnia Norma Wodoprzepuszczalność VI H50 mm/s 70 EN ISO Umowny wymiar porów O 90 µm 140 EN ISO

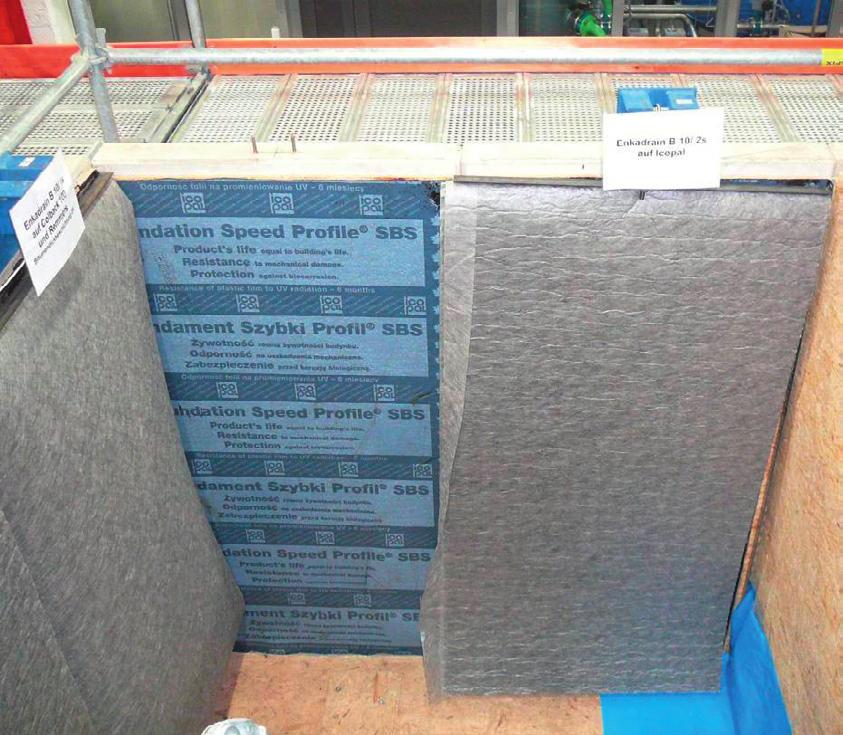

7 Badanie maty drenującej ICODREN 10 Szybki Drenaż SBS jako ochrony mechanicznej hydroizolacji pionowej. Badania przeprowadzono na stanowisku badawczym zlokalizowanym w Fachhochschule Nordhausen, Niemcy. Procedura badawcza polegała na badaniu porównawczym zniszczeń mechanicznych izolacji pionowej wykonanej z papy Fundament Szybki Profil SBS ochronionej matą drenującą ICODREN 10 Szybki Drenaż SBS oraz bez ochrony. Papa chroniona matą drenarską Icodren 10 Szybki Drenaż SBS 7

8 Badanie maty drenującej ICODREN 10 Szybki Drenaż SBS jako ochrony mechanicznej hydroizolacji pionowej. Stanowisko badawcze składało się z dwóch komór żelbetowych o głębokości 230 cm z zamontowaną na dnie pneumatyczną poduszką powietrzną, która opadała podczas badania o 20 cm, symulując tym samym osiadanie gruntu w okresie lat. Pierwszą komorę o wymiarach 2m x 2m x 2,30m wypełniono piaskiem drobnoziarnistym 4 mm, drugą komorę o takich samych wymiarach wypełniono żwirem kopalnianym 32 mm. Do pionowych ścian obu komór zgrzano papę Fundament Szybki Profil SBS częściowo osłaniając ją matą drenującą Icodren 10 Szybki Drenaż SBS. Czas trwania badania wyniósł 100 godzin. 8

9 Stan przed rozpoczęciem badania Stan po badaniu Żwir 32 mm Piasek 4 mm Żwir 32 mm Piasek 4 mm 200 cm Poduszka powietrzna Poduszka powietrzna Podczas badania w okresie ok. 100 godzin poduszka powietrzna opadła w dół o 20 cm. Kruszywo wypełniające obie komory opadło w dół symulując tym samym osiadanie gruntu. Ocieranie się osiadającego kruszywa o pionowe ściany komór wyklejone papą powodowało jej niszczenie. 9 Stanowiska badawcze schemat Poduszka powietrzna opadła o 20 cm

Wygląd próbki badawczej chronionej przez matę Icodren 10 ze żwirem kopalnianym 32 mm i z piaskiem 4 mm Wygląd próbki badawczej niechronionej przez matę Icodren 10 ze żwirem kopalnianym 32 mm i z

obtarciom. W przypadku pierwszej próbki - w wyniku nacisku większych grudek żwiru gdzieniegdzie doszło do płaskich odcisków i punktowych wgnieceń, a także do obtarć powierzchni maty drenującej.

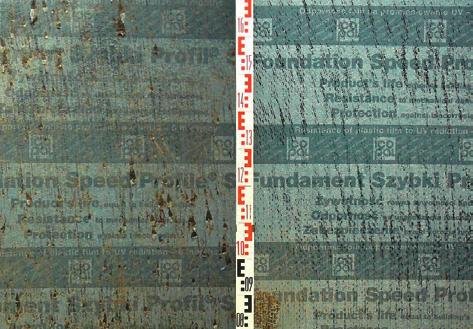

10 Wygląd próbki badawczej chronionej przez matę Icodren 10 ze żwirem kopalnianym 32 mm i z piaskiem 4 mm Wygląd próbki badawczej niechronionej przez matę Icodren 10 ze żwirem kopalnianym 32 mm i z piaskiem 4 mm Papa chroniona matą ICODREN 10 Papa narażona bezpośrednio na osuwający się żwir Papa narażona bezpośrednio na osuwający się piasek Obydwie próbki nie uległy zniszczeniu ani poważnym obtarciom. W przypadku pierwszej próbki - w wyniku nacisku większych grudek żwiru gdzieniegdzie doszło do płaskich odcisków i punktowych wgnieceń, a także do obtarć powierzchni maty drenującej. W przypadku drugiej próbki stwierdzono płaskie obtarcia maty drenującej. Nie stwierdzono dziur w macie drenującej, dzięki czemu papa Fundament Szybki Profil SBS nie uległa żadnym uszkodzeniom. 10 Źródło: Sprawozdanie z badania AKI-08-F2-04 z dnia Zarówno w przypadku próbki z piaskiem, jak i ze żwirem, doszło do punktowych obtarć na powierzchni papy. W przeważającej części została uszkodzona tylko powierzchniowa folia ochronna. Nie stwierdzono dziur ani większych uszkodzeń w papie.

11 Badanie wykazały, że Icodren 10 Szybki Drenaż SBS spełnia funkcję drenarską, a przy okazji także funkcję ochronną. Sama Papa Fundament Szybki Profil SBS wytrzymuje obciążenia osuwającego się żwiru czy piasku. 11
