1 Projekt Wykonawczy Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - obszar projektowy II etap II budowa oświetlenia rejon szafy REYMONTA Inwestor : Gmina Radzionków Ul. Męczenników Oświęcimia Radzionków Obiekt: Oświetlenie drogowe w ciągu ulic: Reymonta, części Słowackiego oraz części Knosały. Branża: Elektryczna Projektował: inż. Czesław Maciejczyk Opracował: inż. Radosław Lenart Sprawdził: inż. Antoni Wieczorek Katowice, KWIECIEŃ 2015 r.

2 Spis treści 1 WSTĘP Przedmiot opracowania Podstawa opracowania Zakres opracowania i temat opracowania Normy i przepisy OPIS TECHNICZNY Charakterystyka stanu istniejącego Charakterystyka zamierzeń projektowych Zasilanie oświetlenia Oświetlenie drogowe Sieć oświetleniowa Słupy oświetleniowe Sterowanie oświetleniem Ochrona przeciwporażeniowa Zabezpieczenie i układanie kabli elektrycznych Kolizje energetycznych linii kablowych z istniejącym uzbrojeniem terenu Skrzyżowania z drogami Kolizje z innymi urządzeniami podziemnymi Uwagi końcowe OBLICZENIA ZESTAWIENIE WAŻNIEJSZYCH MATERIAŁÓW ZAŁĄCZNIKI SPIS RYSUNKÓW... 15

3 Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - PROJEKT WYKONAWCZY - SZAFA REYMONTA 1 WSTĘP 1.1 Przedmiot opracowania Nazwa: Osiągnięcie oszczędności zużycia energii elektrycznej dla Adres: Inwestor: oświetlenia ulicznego w Gminie Radzionków RADZIONKÓW, ul. Sadowa, ul. Knosały, ul. Reymonta, Słowackiego. Gmina Radzionków ul. Męczenników Oświęcimia 42, Radzionków 1.2 Podstawa opracowania Mapa sytuacyjno-wysokościowa z nakładką U + E wykonana na materiale cyfrowym, Umowa na wykonanie prac projektowych, Inwentaryzacja terenu w rejonie projektowanej inwestycji, Warunki techniczne wydane przez użytkowników (właścicieli) terenu i urządzeń infrastruktury technicznej, Aktualne normy, wytyczne i normy projektowe. 1.3 Zakres opracowania i temat opracowania Tematem opracowania jest projekt wykonawczy budowy oświetlenia w ciągu ulicy Słowackiego i Knosały ( Łącznik Sadowa) W ramach przedsięwzięcia inwestycyjnego wykonane zostanie -układanie kabla YAKXS 4x25-173m -przebudowa słupów oświetleniowych 9m - 2 szt -budowa słupa oświetleniowego 1 szt 2

4 Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - PROJEKT WYKONAWCZY - SZAFA REYMONTA 1.4 Normy i przepisy Prawo Budowlane Ustawa z dnia 7 lipca 1994 r. ( Dz. U. Nr 89 poz 414) z poźn. Zm.. - Przepisy Budowy Urządzeń Elektrycznych N SEP-E-004 -Elektroenergetyczne i sygnalizacyjne linie kablowe projektowanie i budowa. PN-IEC : Instalacje elektryczne w obiektach budowlanych- Wymagania dotyczące specjalnych instalacji lub lokalizacji- Instalacje oświetlenia zewnętrznego. PN-IEC : Instalacje elektryczne w obiektach budowlanych - Zakres, przedmiot i wymagania podstawowe PN-HD :2010-Instalacje elektryczne niskiego napięcia - Część:1 Wymagania podstawowe, ustalanie ogólnych charakterystyk, definicje PN-IEC :2000 -Instalacje elektryczne w obiektach budowlanych -Ustalanie ogólnych charakterystyk PN-HD :2009 -Instalacje elektryczne niskiego napięcia - Część 4-41: Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed porażeniem elektrycznym PN-IEC :1999 -Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed skutkami oddziaływania cieplnego PN-IEC :1999 -Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed prądem przetężeniowym PN-IEC :1999 -Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa -- Ochrona przed przepięciami - Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napięcia PN-HD :2006 -Instalacje elektryczne w obiektach budowlanych - Część: 4-443: Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed zaburzeniami napięciowymi i zaburzeniami elektromagnetycznymi - Ochrona przed przepięciami atmosferycznymi lub łączeniowymi (oryg.) PN-IEC :2001 -Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa - Ochrona przed przepięciami - Ochrona przed zakłóceniami elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych PN-IEC :1999-Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa Ochrona przed obniżeniem napięcia PN-IEC :1999 -Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa - Stosowanie środków ochrony zapewniających bezpieczeństwo -Środki ochrony przed prądem przetężeniowym PN-IEC :1999 -Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa - Dobór środków 3

5 Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - PROJEKT WYKONAWCZY - SZAFA REYMONTA ochrony w zależności od wpływów zewnętrznych - Ochrona przeciwpożarowa PN-HD :2009 -Instalacje elektryczne w obiektach budowlanych - Część 5-51: Dobór i montaż wyposażenia elektrycznego - Postanowienia ogólne PN-IEC :2002 -Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Oprzewodowanie PN-IEC :2001 -Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Obciążalność prądowa długotrwała przewodów PN-IEC :2000 -Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Aparatura rozdzielcza i sterownicza PN-IEC :2003 -Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Urządzenia do ochrony przed przepięciami PN-HD :2009 -Instalacje elektryczne niskiego napięcia - Część 5-53: Dobór i montaż wyposażenia elektrycznego - Odłączanie izolacyjne, łączenie i sterowanie - Sekcja 534: PN-HD :2010 -Instalacje elektryczne niskiego napięcia - Część 5-54: Dobór i montaż wyposażenia elektrycznego - Uziemienia, przewody ochronne i przewody połączeń ochronnych PN-IEC :1999-Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Instalacje bezpieczeństwa Ważna do: PN-HD :2008 -Instalacje elektryczne niskiego napięcia - Część 6: Sprawdzanie PN-HD :2010 -Instalacje elektryczne niskiego napięcia - Część 7-704: Wymagania dotyczące specjalnych instalacji lub lokalizacji - Instalacje na terenie budowy i rozbiórki Przepisy Eksploatacji Urządzeń Elektroenergetycznych 4

6 Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - PROJEKT WYKONAWCZY - SZAFA REYMONTA 2 OPIS TECHNICZNY 2.1 Charakterystyka stanu istniejącego W ciągu istniejących ulic Knosały, Reymonta i Słowackiego znajduje się oświetlenie drogowe własności Gminy Radzionków. Słupy oświetlenia drogowego wraz z kablami zasilającymi wg Inwestora są w stanie dobrym i nadają się do dalszego wykorzystania. Na istniejących słupach oświetleniowych zainstalowane są w chwili obecnej lampy sodowe wysokoprężne o mocach 150W i 70 W. 2.2 Charakterystyka zamierzeń projektowych - założenia do projektu oświetlenia ul. Słowackiego Prędkość głównego użytkownika: średnia (pomiędzy 30km/h a 60km/h) Sytuacja oświetleniowa: B2 Liczba dzienna pojazdów: do 7000 Główny typ pogody: sucha współczynnik konserwacji : 0,8. Na podstawie podanych założeń przyjęto klasę oświetlenia ME3c - założenia do projektu oświetlenia dróg osiedlowych Prędkość głównego użytkownika: średnia (do 30km/h) Sytuacja oświetleniowa: D4 Liczba dzienna pojazdów: do 7000 Główny typ pogody: sucha współczynnik konserwacji : 0,8. Na podstawie podanych założeń przyjęto klasę oświetlenia S4 5

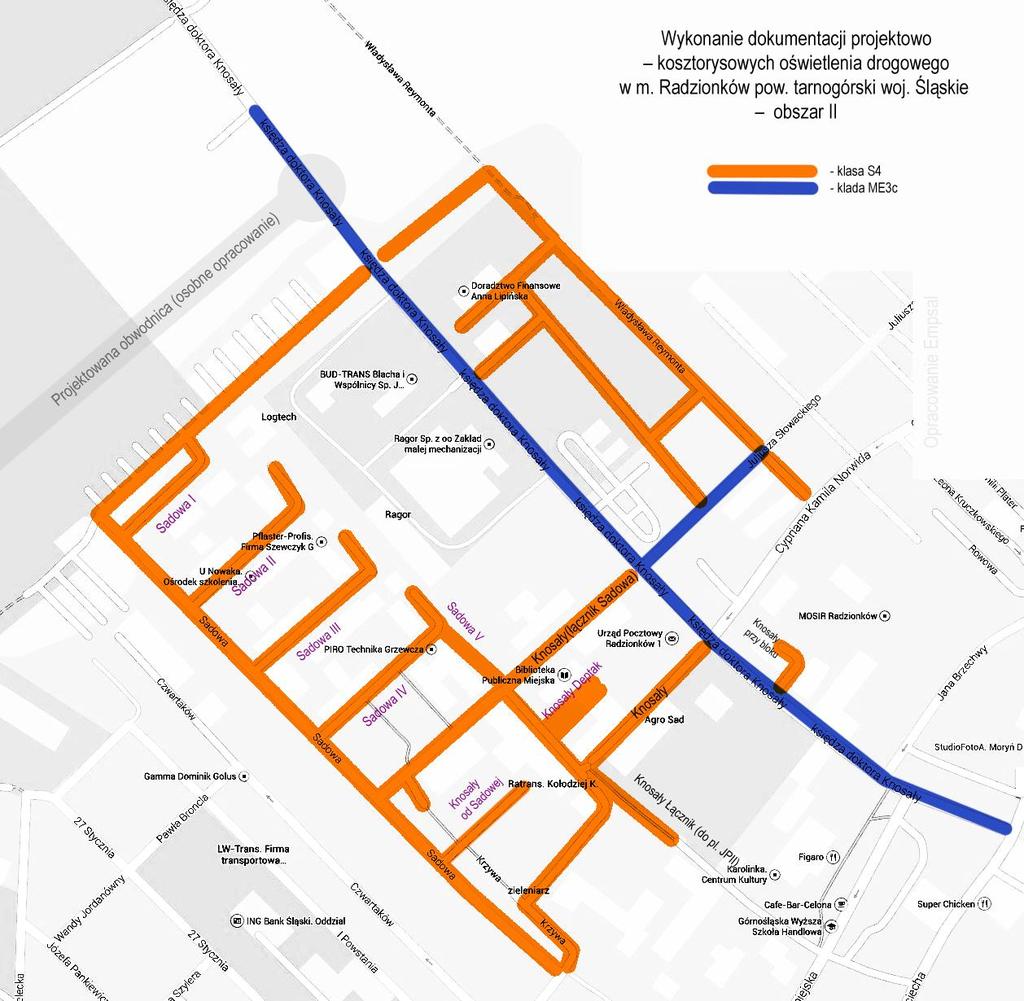

7 Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - PROJEKT WYKONAWCZY - SZAFA REYMONTA Mapa orientacyjna dróg wg. klas oświetleniowych 6

8 Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - PROJEKT WYKONAWCZY - SZAFA REYMONTA 2.3 Zasilanie oświetlenia Modernizowane oświetlenie zostanie zasilone z istn. szafy przy ul. Reymonta, która zasilona jest z istn. stacji transformatorowej B569 6/0,4kV poprzez istn. złącze kablowo-pomiarowe ZKP. Istniejąca szafa oświetleniowa znajdująca się przy ul. Reymonta (SR) docelowo zasilać będzie oświetlenie przy ul. Reymonta oraz oświetlenie przy ul. Słowackiego i Knosały(łącznik Sadowa). Niniejszą dokumentację należy rozpatrywać łącznie z dokumentacją wymiany opraw dla przedmiotowych ulic. 2.4 Oświetlenie drogowe W ramach rozbudowy oświetlenia drogowego projektuję się dobudowę słupa oświetleniowego w rejonie skrzyżowania ulic Słowackiego i Reymonta (celem doświetlenia skrzyżowania) oraz przebudowę istniejących słupów oświetleniowych /3/15 oraz /3/16 wraz z wymianą kabli zasilających przedmiotowe słupy. Przebudowa słupów będzie realizowana poprzez wcześniejsze wykonanie prefabrykowanych fundamentów i przełożenie istniejących słupów stalowych ocynkowanych ( 2 sztuki) w nową lokalizację. Lp. Numer słupa 1 /3/1/4 2 /3/2 3 /3/15 4 /3/16 5 /3/17 Rodzaj modernizacji Nowy słup + nowa oprawa Wymiana oprawy ( ujęte w odrębnym opracowaniu) Wymiana oprawy ( ujęte w odrębnym opracowaniu) Wymiana oprawy ( ujęte w odrębnym opracowaniu) Szafa Reymonta Typ oprawy Obwód 1 TECEO W TECEO W TECEO W TECEO W Lokalizacja Ul. Słowackiego Łącznik Knosały -Sadowa Łącznik Knosały -Sadowa Łącznik Knosały -Sadowa Uwagi Słup + kabel zasilający Przepięcie zasilania z ul. Reymonta Wymiana kabla, przebudowa słupa Wymiana kabla, przebudowa słupa Wymiana kabla Niniejszą dokumentację należy rozpatrywać łącznie z dokumentacją wymiany opraw dla przedmiotowych ulic 7

9 Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - PROJEKT WYKONAWCZY - SZAFA REYMONTA 2.5 Sieć oświetleniowa W celu zasilania przekładanych i projektowanych słupów projektuje się ułożenie kabla YAKXS 4x25 na odcinkach: - /3 /3/1 o długości 17m spięcie oświetlenia ul. Reymonta oraz Słowackiego, - /3/1/4 /3/1/3 o długości 40m zasilanie nowego słupa, - /3/14 /3/15 o długości 36m wymianę kabla pomiędzy słupami - /3/15 /3/16 o długości 36m wymianę kabla pomiędzy słupami - /3/16 /3/17 o długości 44m wymianę kabla pomiędzy słupami Niniejszą dokumentację należy rozpatrywać łącznie z dokumentacją wymiany opraw dla przedmiotowych ulic 2.6 Słupy oświetleniowe Z uwagi na to że w ciągu przedmiotowych ulic znajdują się słupy stalowe ocynkowane typu Mieszko o wysokości 9m z wysięgnikiem o długości od 1m o stopniu nachylenia 15 o produkcji firm Senko oraz Elmonter, projektuje się identyczny słup oświetleniowy o takich samych parametrach zgodnie z kartą katalogową. Niniejszą dokumentację należy rozpatrywać łącznie z dokumentacją wymiany opraw dla przedmiotowych ulic 2.7 Sterowanie oświetleniem Projektowane oświetlenie sterowane będzie za pomocą systemu OWLET poprzez sieć GSM/GPRS( w przypadku szafy). Komunikacja pomiędzy oprawami będzie realizowana za pomocą sieci ZigBee (wbudowanych modemów w oprawach oraz sterownika centralnego w szafie). Wszystkie zainstalowane oprawy w ramach wymiany powinny być wyposażone w sterownik LuCo-AD. Modernizowane oświetlenie będzie sterowane z nowoprojektowanych szaf oświetleniowcy przy ulicy Sadowej oraz Knosały. Z uwagi na to że sterowniki centralne OWLET w projektowanych szafach oświetleniowych SO1 oraz SO2 obsłużą cały obszar oświetlenia w rejonach ulic Reymonta, Słowackiego oraz Knosały wyposażenie istniejącej szafy oświetleniowej przy ulicy Reymonta w zakresie sterowania pozostaje bez zmian. 8

10 Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - PROJEKT WYKONAWCZY - SZAFA REYMONTA 2.8 Ochrona przeciwporażeniowa Istniejąca sieć kablowa oświetlenia ulic pracuje w układzie TN-C. Jako ochronę przed porażeniem prądem elektrycznym zaprojektowano szybkie wyłączenie napięcia. W związku z tym przyjęto: -2-przewodowy układ sieci z zabezpieczeniem nadmiarowo-prądowym opraw oświetleniowych z oprawami wykonanymi w II klasie ochronności -Uziom ochronny i roboczy dla sieci oświetleniowej j wykonany z bednarki ocynkowanej Fe/Zn 30x4 oraz uziomów szpilkowych na rozdziałach i końcach obwodów -Do przewodu PEN podłączyć elementy metalowe, słupy stalowe, na których pojawienie się napięcia może spowodować porażenie i które zgodnie z przepisami podlegają ochronie przeciwporażeniowej. Oporność uziomu z tak wykonanej bednarki powinna wynosić nie więcej niż 5Ω. 9

11 Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - PROJEKT WYKONAWCZY - SZAFA REYMONTA 3 Zabezpieczenie i układanie kabli elektrycznych Kable ziemne oświetleniowe należy ułożyć w ziemi na głębokości 0,7m. Kable należy układać na 10cm podsypce piasku przykrywając je również 10cm warstwą piasku oraz do połowy wykopu gruntem rodzimym. Następnie należy ułożyć nad nowo wybudowanymi kablami folię ostrzegawczą koloru niebieskiego, po czym całość wykopu zasypać gruntem rodzimym i przywrócić do stanu pierwotnego. Przed zasypaniem kabli należy dokonać niezbędnych pomiarów i dopiero po uzyskaniu aprobaty osoby dozorującej prace z ramienia użytkownika przystąpić do zasypania wykopów. 4 Kolizje energetycznych linii kablowych z istniejącym uzbrojeniem terenu 4.1 Skrzyżowania z drogami Ułożenie rur zabezpieczających w miejscu skrzyżowania z drogami przewidziano na głębokości nie mniejszej niż 1 m pod jezdnią. Przepusty na skrzyżowaniach z drogami wykonać zgodnie ze szczegółowymi wytycznymi zawartymi w uzgodnieniach branżowych. Po ułożeniu kabli ziemnych teren przywrócić do stanu pierwotnego. 4.2 Kolizje z innymi urządzeniami podziemnymi Skrzyżowania kabli między sobą i z innymi urządzeniami podziemnymi zaleca się wykonać pod kątem zbliżonym do 90 0 i w miarę możliwości w najwęższym miejscu krzyżowanego urządzenia. Kable w miejscach zbliżeń i skrzyżowań powinny być ułożone w rurach ochronnych, tak aby zabezpieczyć je przed ewentualnym uszkodzeniem. Rura powinna wychodzić na długości 0,5m poza miejsce kolizji (0,5m po obu stronach). Odległości pomiędzy kolidującymi kablami, a urządzeniami uzbrojenia terenu podano w załączonej tablicy 1 zgodnie z normą N SEP-E

12 Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - PROJEKT WYKONAWCZY - SZAFA REYMONTA Tablica 1. Odległości między kablami ułożonymi w ziemi przy skrzyżowaniach i zbliżeniach LP. SKRZYŻOWANIE LUB ZBLIŻENIE NAJMNIEJSZA DOPUSZCZALNA ODLEGŁOŚĆ, CM Pionowa, przy skrzyżowaniu Pozioma, przy zbliżeniu Kable elektroenergetyczne o napięciu znamionowym do 1 kv z kablami o tym samym napięciu lub kablami sygnalizacyjnymi 15 5* 2 3 Kabli sygnalizacyjne i kable przeznaczone do zasilania urządzeń oświetleniowych z kablami tego samego przeznaczenia Kable elektroenergetyczne o napięciu znamionowym do 1 kv z kablami elektroenergetycznymi o napięciu znamionowym 1 kv < U N < 30kV 5 mogą stykać się Kabli elektroenergetycznych o napięciu znamionowym 1 kv < U N < 30kV z kablami tego samego przedziału napięć znamionowych Kable różnych użytkowników o napięciu znamionowym do 30kV 6 Kable z mufami innych kabli nie dopuszcza się Jak lp Kable elektroenergetyczne o napięciu znamionowym wyższym niż 30 kv z kablami tego samego przedziału napięć znamionowych

13 Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - PROJEKT WYKONAWCZY - SZAFA REYMONTA 4.3 Uwagi końcowe Projekt niniejszy wykonano zgodnie z wymaganiami obowiązujących przepisów bezpieczeństwa i higieny pracy, Wykonawcę realizującego budowę wg niniejszego projektu zobowiązuje się w jego zakresie do przestrzegania przepisów BHP w odniesieniu do wszelkich szczegółów, które nie mogły być omówione, Przed budową w miejscach kolizji należy wykonać przekopy poprzeczne w celu szczegółowego ustalenia przebiegu zbrojenia. W tych przypadkach roboty ziemne wykonać ręcznie. W czasie prowadzenia prac ziemnych należy wykopy oznakować i zabezpieczyć, Wykonawca przedmiotowego zadania inwestycyjnego na siedem dni przed przystąpieniem do realizacji przedsięwzięcia zobowiązany jest powiadomić właścicieli urządzeń jak również uzgodnić z nimi harmonogram prac uwzględniający niezbędne wyłączenie przebudowywanych kabli, Niniejsza dokumentacja ujmuje wytyczne ujęte w warunkach technicznych, Po zakończeniu prac montażowych wykonać stosowne pomiary końcowe, sporządzając odpowiednie protokoły pomiarowe. 12

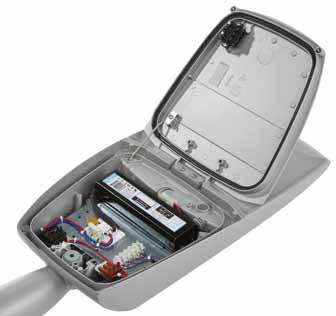

14 Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - PROJEKT WYKONAWCZY - SZAFA REYMONTA 5 OBLICZENIA Niniejszą dokumentację należy rozpatrywać łącznie z dokumentacją wymiany opraw dla przedmiotowych ulic. Obliczenia techniczne oraz fotometryczne zostały załączone do projektu wymiany opraw i uwzględniają dobudowę i przełożenie słupów oświetleniowych. 6 ZESTAWIENIE WAŻNIEJSZYCH MATERIAŁÓW Lp. Wyszczególnienie Jednostka Ilość 1 Oprawa TECEO 1/5103/24Lx500mA NW/ W II klasa ochronności+ modem OWLET kpl 1 2 Słup stalowy ocynkowany 9m typu Ruda /9/I-WB/1/15, zgodnie z kartą katalogową prod. Senko kpl 1 3 Przewód YDY 2x1,5 m 12 4 Złącza słupowe IZK komplet na 1 oprawę kpl 1 5 Kabel YAKXS 4x25 m Rura przepustowa RHDPEp 110 m 26 7 Rura ochronna RHDPEk-S 110 m 7 8 Fundament pod słupy 9m typu Mieszko i Ruda F150 szt 3 9 Bednarka ocynkowana FE-Zn 30x4 m Wkładki bezpiecznikowe do złącz fazowych IZK 6A szt 1 13

15 Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - PROJEKT WYKONAWCZY - SZAFA REYMONTA 7 ZAŁĄCZNIKI - uprawnienia projektanta, - zaświadczenie o przynależności do izby projektanta, - uprawnienia sprawdzającego, - zaświadczenie o przynależności do izby sprawdzającego, - uzgodnienie międzybranżowe wydane przez Tauron Dystrybucja S.A. Odział w Gliwicach, pismo znak TDO11/DZD/HB/4507/S14/151473/2014/ z dn r., - uzgodnienie międzybranżowe wydane przez Tauron Dystrybucja S.A. Odział w Gliwicach, pismo znak TDO11/OMD/HB/267/S14/176298/2015/ z dn r., - uzgodnienie międzybranżowe wydane przez Polską Spółkę Gazownictwa Sp. z o.o. Oddział w Zabrzu, pismo znak Z9/432/4/2015 z dn r., - uzgodnienie międzybranżowe wydane przez Zakład Gospodarki Komunalnej w Radzionkowie, pismo znak ZGK-TS z dn r., - uzgodnienie koncepcji wydane przez Gminę Miasta Radzionków, Wydział Gospodarki Miejskiej i Inwestycji, pismo znak KI z dn r., - uzgodnienie koncepcji wydane przez Gminę Miasta Radzionków, Wydział Gospodarki Miejskiej i Inwestycji, pismo znak KI z dn r., - uzgodnienie koncepcji wydane przez Gminę Miasta Radzionków, Wydział Gospodarki Miejskiej i Inwestycji, pismo znak KI z dn r., -protokół narady koordynacyjnej. -uzgodnienie projektu wykonawczego przez UM RADZIONKÓW pismo nr KI z dnia r. -uzgodnienie projektu wykonawczego przez ZGK pismo nr ZGK-TS z dnia r. -Katalogowa złącz IZK -Karta katalogowa systemu OWLET -karta katalogowa TECEO -Karta katalogowa słupów oświetleniowych stalowych wysokich 14

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31 Turek, tel , fax e bezpiecznikowe IZK-4-01, IZK-2-01a fazowe IZK-4-02, IZK-2-02a Iz IZK-4-03 zerowe ZK-4-04 IZK IZK- 2-01a IZK IZK- 2-02a ZASTOSOWANIE

32 DANE TECHNICZNE IZK 4-01 IZK-2-01a 500 V 100 A 16 A 16 50mm 2 (*) 1 4 szt. 5,5 Nm 4 mm 2 4 mm 2 54 D01 gl WTz E : Z Zmontowany korpus wsu Bezpiecznikowego IZK zgodnie z Bezpiecznikowego IZK Bezpiecznikowego IZK Bezpiecznikowego IZK obok) Instrukcja -4-04: -4-02: -4-03: Bezpiecznikowego IZK Zerowego IZK wymaganymi przy pracy na liniach energetycznych.

33

34

35

36

37

38

39

40

41

42

43

44

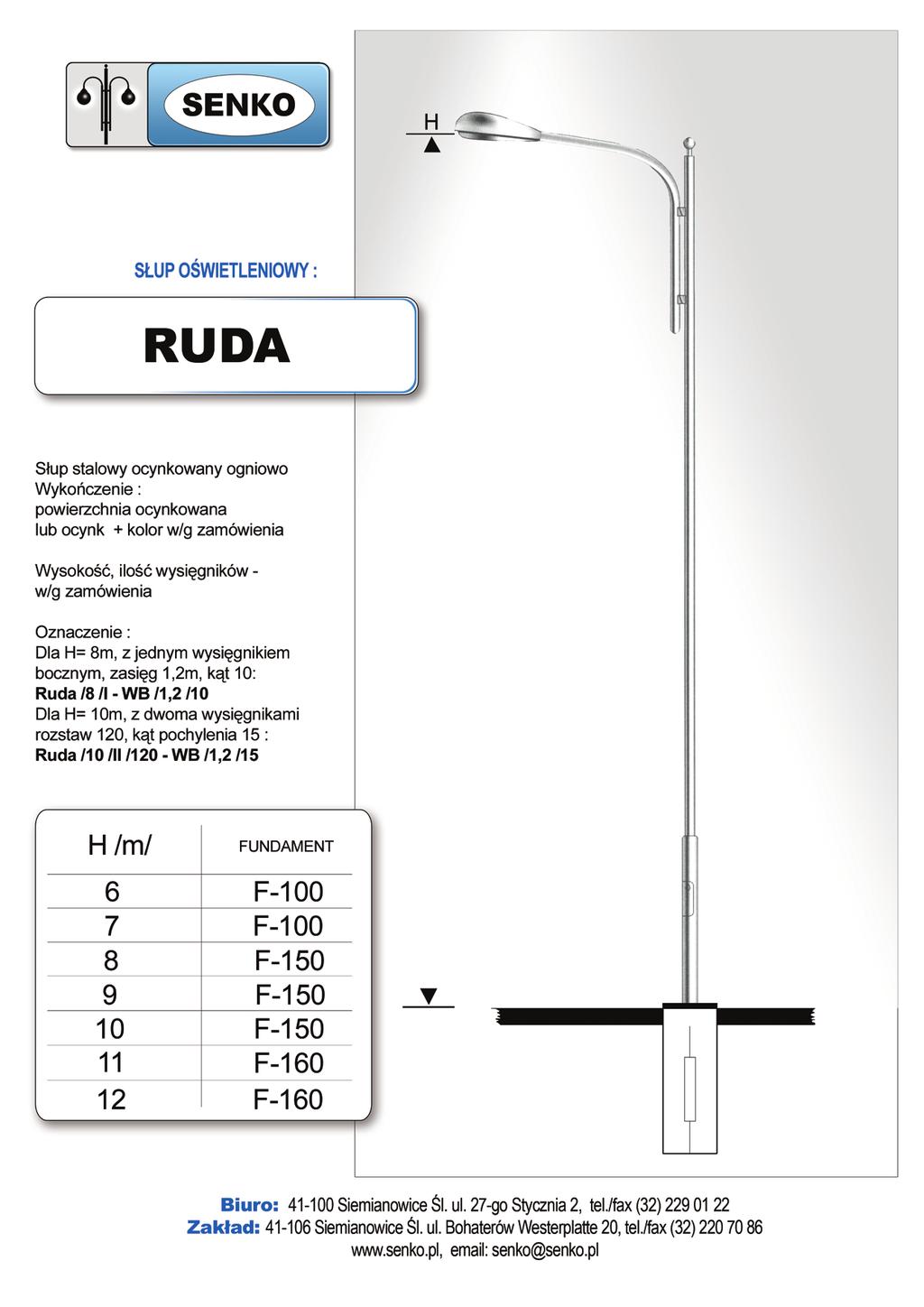

45

46 Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków - PROJEKT WYKONAWCZY - SZAFA REYMONTA 8 SPIS RYSUNKÓW Nr rys. Mapa Orientacyjna 1. Plan sytuacyjny 2.1 Plan sytuacyjny 2.2 Schemat jednokreskowy 3. Profile przekroczeń 4. 15

47 ul. KNOSAŁY ul. KNOSAŁY Rys.2.1 ul. Reymonta ul. Sadowa ul. Słowackiego Rys.2.2 ul. Sadowa ul. KNOSAŁY ul. Śródmiejska ul. Św Wojciecha Inwestor: Gmina Radzionków ul. Męczenników Oświęcimia 42 41/922 Radzionków Data: KWIECIEŃ 2015r. Mapa Orientacyjna Szafa Reymonta Faza : PROJEKT WYKONAWCZY Tytuł projektu: "Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków" Projektował: Opracował: Opracował: Opracował: Sprawdził: inż. Radosław Lenart Pracownia Systemów Alarmowych i Łączności, Edward Mieduniecki ul. Wolnego 14/29, 40/857 Katowice inż. Czesław Upraw. bud. Maciejczyk 308/66 Jacek Baran mgr inż. Janusz Mieduniecki Upraw. bud. inż. Antoni Wieczorek 485/77 Nr rysunku: Arkusz: Skala: 1:10000 Nr dok.: Arkuszy: 1 1 1

48 O1/II 13 13/1 SO1/II 13/2 SO1/II 13/3 SO1/II 13/4 SO1/III Przestawienie słupów oświetleniowych SO1/II LEGENDA: 14 Wymiana kabla 3/15 3/14 3/13 3/12 na YAKXS 4x25 proj. lampa parkowa oświetleniowa do wymiany (ujęte w odrębnym opracowaniu) istn. lampa typ kula do likw.(ujęte w odrębnym opracowaniu) lampa do wymiany ( ujęte w odrębnym opracowaniu) L=36m proj. kabel ziemny oświetleniowy 1xRHDPEk-S 110 L=2m istn. kabel ziemny oświetleniowy proj. słup oświetleniowy/przestawiany proj. kabel ziemny oświetleniowy do wymiany 3/16 słup oświetleniowy obcy nie objęty opracowaniem proj. słup oświetleniowy/lampa(objęty odrębnym opracowaniem) proj. linia napowietrzna oświetleniowa(objęty odrębnym opracowaniem) SO1/II 15 1xRHDPEk-S 110 L=2m B594 istn. przejście dla pieszych zakres aktualizacji mapy Wymiana kabla na YAKXS 4x25 L=36m Wymiana kabla 1xRHDPEp 110 L=8m 1xRHDPEk-S 110 L=3m 3/17 na YAKXS 4x25 L=44 m SO3225 I 8 Numeracja oświetlenia Szafa/numer obwodu numer słupa/numer odnogi Inwestor: Gmina Radzionków ul. Męczenników Oświęcimia 42 41/922 Radzionków Faza : PROJEKT WYKONAWCZY Tytuł projektu: "Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków" SO1/II 16 SO2/III 7/1/2 Plan Sytuacyjny KNOSAŁY (ŁĄCZNIK SADOWA) Data: KWIECIEŃ 2015 Projektował: Opracował: Opracował: Opracował: Sprawdził: inż. Radosław Lenart Pracownia Systemów Alarmowych i Łączności, Edward Mieduniecki ul. Wolnego 14/29, 40/857 Katowice inż. Czesław Upraw. bud. Maciejczyk 308/66 Jacek Baran mgr inż. Janusz Mieduniecki Upraw. bud. inż. Antoni Wieczorek 485/77 Nr rysunku: Arkusz: Skala: 1:500 Nr dok.: Arkuszy: 2 1 2

49 6 I 1 1 I 2 I 3 I 4 I 5 SO2/II LEGENDA: proj. lampa parkowa oświetleniowa do wymiany (ujęte w odrębnym opracowaniu) 2 istn. lampa typ kula do likw.(ujęte w odrębnym opracowaniu) lampa do wymiany ( ujęte w odrębnym opracowaniu) 3/4 3/2 1xRHDPEp 110 L=8m 3/1 3/1/1 3/1/2 5 I proj. kabel ziemny oświetleniowy proj. kabel ziemny oświetleniowy do wymiany istn. kabel ziemny oświetleniowy 3/3 3/2 proj. słup oświetleniowy/przestawiany 1xRHDPEp 110 L=10m słup oświetleniowy obcy nie objęty opracowaniem proj. słup oświetleniowy/lampa(objęty odrębnym opracowaniem) 3/1/4 Profil 1 proj. linia napowietrzna oświetleniowa(objęty odrębnym opracowaniem) istn. przejście dla pieszych Kabel z istniejącej szafy ośw. Układanie kabla YAKXS 4x25, L=17m stalowego ocynkowanego Układanie kabla YAKXS 4x25 Budowa słupa zakres aktualizacji mapy wł TURON wypiąć ze słupa /3/6 wł. UM KNURÓW I 8 Numeracja oświetlenia Szafa/numer obwodu numer słupa/numer odnogi L=40m 3/1/3 SO2/II Inwestor: Gmina Radzionków ul. Męczenników Oświęcimia 42 41/922 Radzionków Data: Plan Sytuacyjny SŁOWACKIEGO KWIECIEŃ 2015 Faza : PROJEKT WYKONAWCZY Tytuł projektu: "Osiągnięcie oszczędności zużycia energii elektrycznej dla oświetlenia ulicznego w Gminie Radzionków" Projektował: Opracował: Opracował: Opracował: Sprawdził: inż. Radosław Lenart Pracownia Systemów Alarmowych i Łączności, Edward Mieduniecki ul. Wolnego 14/29, 40/857 Katowice inż. Czesław Upraw. bud. Maciejczyk 308/66 Jacek Baran mgr inż. Janusz Mieduniecki Upraw. bud. inż. Antoni Wieczorek 485/77 Nr rysunku: Arkusz: Skala: 1:500 Nr dok.: Arkuszy: 2 2 2
