1 DLA PROFESJONALISTÓW KOSIARKI BIJAKOWE - MULCZERY TYLNE, CZOŁOWE I BOCZNE RAMIONA WYSIĘGNIKOWE I PRZYRZĄDY ROBOCZE 1

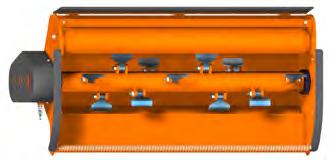

2 RODZAJE NOŻY BIJAKOWYCH ~ 1,5 kg ~ 0,6 kg KOSIARKI BIJAKOWE NÓŻ TYPU I Zastosowanie: trawa, krzewy, łodygi, pozostałości po przycinaniu, ścierniska Max. średnica ciętych gałęzi: ϕ 80 mm NÓŻ TYPU II Zastosowanie: trawa, pędy, kłosy, łodygi, krzewy, pozostałości po ścinaniu, słoma Max. średnica ciętych gałęzi: ϕ 35 mm INFORMACJE OGÓLNE SPIS TREŚCI: KOSIARKI BIJAKOWE INFORMACJE OGÓLNE PIKO - TYLNO - CZOŁOWE KLASA LEKKA KB - TYLNO - CZOŁOWE GRINO - TYLNO - CZOŁOWE KB - TYLNO - CZOŁOWE str. 3 str. 4 str. 6 str. 6-7 str. 8-9 ~ 1,0 kg NÓŻ TYPU III Zastosowanie: trawa, pędy, kłosy, łodygi, krzewy, pozostałości po ścinaniu, słoma Max. średnica ciętych gałęzi: ϕ 35 mm ~ 0,6 kg NÓŻ TYPU V Zastosowanie: trawa, ścierniska kukurydzy, gałęzie, krzaki i krzewy Max. średnica ciętych gałęzi: ϕ 50 mm ~ 1,0 kg NÓŻ TYPU IV Zastosowanie :trawa, tytoń, pędy, kłosy, łodygi, krzewy, pozostałości po ścinaniu, słoma Max. średnica ciętych gałęzi: ϕ 35 mm ~ 1,4 kg NÓŻ TYPU VI Zastosowanie: trawa, krzewy, łodygi, pozostałości po przycinaniu, ścierniska Max. średnica ciętych gałęzi: ϕ 80 mm Firma SaMASZ posiada w swojej ofercie szeroką gamę kosiarek bijakowych. Zawiera ona modele tylne, czołowe, boczne - z możliwością regulacji kąta nachylenia oraz wysięgnikowe. Kosiarki bijakowe - mulczery przeznaczone są do prac związanych z utrzymaniem poboczy dróg, infrastruktury komunalnej zieleni miejskiej oraz sadów. Maszyny tego typu stosowane są do koszenia trawy, zarośli, krzaków (do ϕ 8 cm) i ścinania chwastów na terenach niezagospodarowanych z zamiarem pozostawienia pokosu. KOSIARKI BIJAKOWE - MULCZERY Szczególnie przydatne są do koszenia poboczy dróg, rowów przydrożnych, oraz skarp i przeciwskarp. Mulczery mają za zadanie skosić trawę i odpowiednio rozdrobnioną rozrzucić równo po całej skoszonej powierzchni. Pozwala to na uzyskanie naturalnego pokosu, mineralizację resztek roślinnych i ponowne wprowadzenie ich do gleby. MAMUT - TYLNO - CZOŁOWE str. 10 ~ 0,2 kg ~ 0,3 kg KLASA LEKKA ϕ 133 ϕ 168 KBK / RIO TYLNE (Z KLAPĄ) str. 11 NÓŻ TYPU VII Zastosowanie: trawa, łodygi roślin Max. średnica ciętych gałęzi: ϕ 20 mm NÓŻ TYPU VIII Zastosowanie: trawa, łodygi roślin, krzewy, pędy drobne gałęzie Max. średnica ciętych gałęzi: ϕ 20 mm ϕ 108 ϕ 133 ROLNICZA KBR - TYLNO - BOCZNE str. 12 ~ 0,3 kg ~ 0,3 kg 1. Wał napędowy o średnicy - ϕ 108, 1. Wał napędowy o średnicy - ϕ 133, 2. Koszenie zarośli i krzaków (do średnicy 2 cm), 2. Koszenie zarośli i krzaków (do średnicy 8 cm), KANGU - TYLNO - BOCZNE NA PANTOGRAFIE str. 13 NÓŻ TYPU IX Zastosowanie: trawa, łodygi roślin, drobne krzaki, gałęzie Max. średnica ciętych gałęzi: ϕ 35 mm NÓŻ TYPU X Zastosowanie: trawa, łodygi roślin, drobne krzaki, gałęzie Max. średnica ciętych gałęzi: ϕ 35 mm 3. Wał kopiujący o średnicy - ϕ 133, 4. Średnie warunki pracy. 3. Wał kopiujący o średnicy - ϕ 168, 4. Średniotrudne warunki pracy, 5. Napęd wału roboczego - 4 szt. pasków klinowych KBRP - TYLNO - BOCZNE NA PANTOGRAFIE KOLIBER - RAMIĘ WYSIĘGNIKOWE TYLNE + WYPOSAŻENIE str str TYPY NOŻY BIJAKOWYCH STANDARD OPCJA PIKO VII VIII, X ϕ 168 ϕ 168 KLASA SUPER CIĘŻKA ϕ 203 ϕ 203 KWT - RAMIĘ WYSIĘGNIKOWE str GRINO V II, III, IV KB I II, III, IV TYLNE + WYPOSAŻENIE MAMUT VI II, III, IV CAMEL RAMIĘ WYSIĘGNIKOWE TYLNE + WYPOSAŻENIE PRZYRZĄDY ROBOCZE EMU - KOSIARKI BIJAKOWE SAMOZBIERAJĄCE ZE ZBIORNIKIEM str str str. 24 KBK I II, III, IV RIO VI II, III, IV KBR I II, III, IV KANGU V II, III, IV KBRP I II, III, IV LAMA VII VIII, IX KW I II, III, IV EMU I - 1. Wał napędowy o zwiększonej średnicy - ϕ 168, 2. Koszenie zarośli i krzaków (do średnicy 8 cm), 3. Bardzo trudne warunki pracy, 4. Płozy ślizgowe i płaszcz wewnętrzny wykonany ze stali trudnościeralnej Hardox, 5. Wały odporne na zginanie, 6. Grubsze ścianki wału napędowego i kopiującego - większa trwałość, 1. Wał napędowy o zwiększonej średnicy - ϕ 203, 2. Koszenie zarośli i krzaków (do średnicy 8 cm), 3. Bardzo trudne warunki pracy, 4. Płozy ślizgowe i płaszcz wewnętrzny wykonany ze stali trudnościeralnej Hardox, 5. Wały odporne na zginanie, 6. Grubsze ścianki wału napędowego i kopiującego - większa trwałość, 2 3

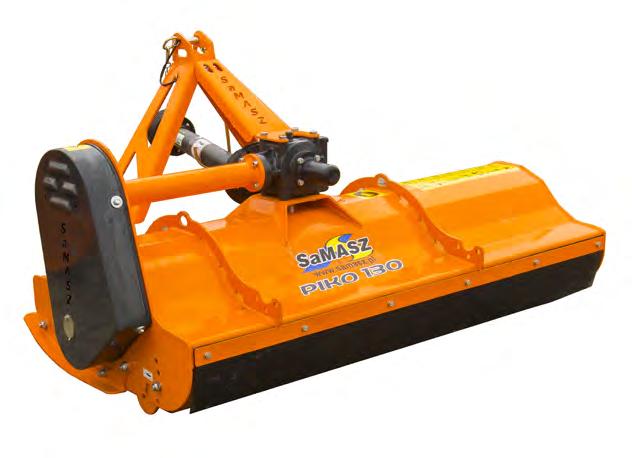

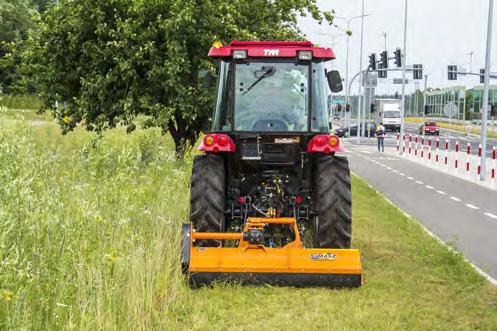

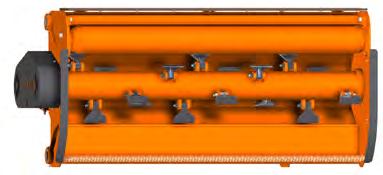

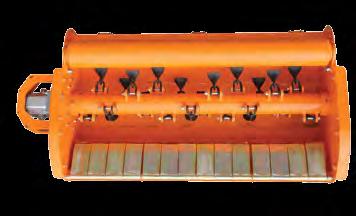

3 KOSIARKI BIJAKOWE PIKO 100 KOSIARKI BIJAKOWE KB 110 TYLNO - CZOŁOWE KLASA LEKKA PIKO 130 PIKO 150 TYLNO - CZOŁOWE KB 140 KB 160 Kosiarka PIKO przeznaczona jest do pielęgnacji terenów rekreacyjnych, skwerów, boisk i nieużytków. Kosiarki serii PIKO doskonale nadają się do agregowania z mi sadowniczymi o małej mocy. Po skoszeniu pozostawiają równą, gładką powierzchnię. Użycie materiałów o wysokiej wytrzymałości zapewnia długie, niezawodne i bezproblemowe użytkowanie. Skuteczne uszczelnienie łożysk i ich duża wytrzymałość gwarantują długą, bezawaryjną pracę najważniejszych podzespołów. PIKO w standardzie agregowany jest z ciągnikiem na zaczepie trójpunktowym kategorii I ( kat. I). Kosiarkę można zaczepić z tyłu, jak też i z przodu przez co poprawia się komfort pracy. 1. Kosiarka bijakowa klasy lekkiej przeznaczona jest do wykaszania placów, skwerów, boisk, poboczy, parków, o umiarkowanym zagęszczeniu. Liczba noży bijakowych PIKO 100 1,00 ~ 1,00 26 Opcjonalnie kosiarka wyposażona jest w przesuw hydrauliczny (H) ułatwiający omijanie przeszkód oraz dostosowanie najwygodniejszego zachodzenia. 2. Służy do wyrównania powierzchni, rozrzucania kretowisk, ścinania i rozdrabniania trawy oraz chwastów, które rozrzucone na powierzchni szybko się rozkładają i użyźniają tereny zielone. 1. Możliwość przesuwu poprzecznego o 32 cm (opcja) 2. Możliwość zaczepienia kosiarki z tyłu, jak też z przodu 3. Innowacyjny sposób ochrony łożysk oraz ich smarowania 4. Kosiarka jest wyposażona w 3 typu noży: lekkie blaszane, ciężkie odkuwki oraz noże typy Y 5. Korpus kosiarki wyposażony w płaszcz o dużej odporności na ścieranie 6. Wał WPT w standardzie dł. / szer. / wys. PIKO 130 1,30 ~ 1,30 34 ϕ 108 od I 87 / 159 / od / 129 / PIKO 150 1,50 ~ 1,50 40 od / 200 / Kosiarki typu KB klasy średniej idealnie nadają się do koszenia nieużytków, przejazdów w sadach, ścinania chwastów, zarośli i trawy na terenach niezagospodarowanych. na obudowa i wychylna osłona gumowa pozwalają na bezpieczne koszenie przy jezdniach, w parkach i innych miejscach z ruchem pieszych. Opcja z przesuwem hydraulicznym w zakresie do 40 cm - za dopłatą (nie dotyczy KB 110) 1. Koszenie zarośli i krzaków max. do średnicy 8 cm 2. Ścinanie chwastów i traw na terenach niezagospodarowanych - średniotrudne warunki pracy 1. Odpowiednio dobrana masa bijaka (1,5 kg) oraz precyzyjne zamocowanie i rozmieszczenie śrubowe na wale sprawiają, że kosiarka pracuje skutecznie w trudnych warunkach 2. owanie za pomocą trzypunktowego układu zawieszenia z przodu lub z tyłu 3. Prosta wymiana bijaków 4. Idealne dopasowanie do podłoża oraz równomierna wysokość koszenia Liczba noży KB 110 1,10 ~ 0,50 10 Ilość pasków klinowych 5. Cicho pracujący wał roboczy 6. Najwyższej jakości łańcuchy ochronne z przodu i osłona gumowa z tyłu kosiarki zapewniają skuteczne zabezpieczenie przed wyrzutem kamieni 7. Wał WPT ze sprzęgłem jednokierunkowym w standardzie 8. Regulacja wysokości koszenia od 3 do 8 cm za pomocą wału kopiującego 9. Wzmocniona obudowa i łożyska wału bijakowego 10. Łatwo wymienne płozy z trudnościeralnej stali Hardox 11. Dodatkowe wzmocnienie obudowy od wewnątrz oraz z boku za pomocą twardej i trudnościeralnej stali Hardox KB 140 1,40 ~ 0, ϕ 133 od I-II 180 / 125 / od / 109 / KB 160 1,60 ~ 1,00 14 od / 125 / * Uwaga! e podane są do zastosowań komunalnych - kilkukrotne koszenie w roku. Zaczepiając kosiarkę z przodu ciągnik musi posiadać o około 30% większą moc. ** W przypadku zamówienia kosiarek KB 140 lub KB 160 na przód należy zamówić przekładnię na 1000 obr./min. 5

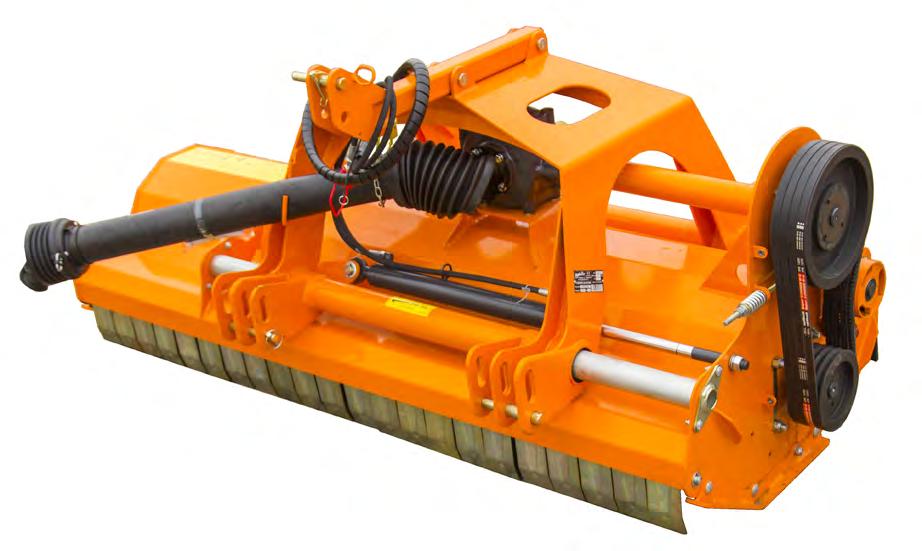

4 KOSIARKI BIJAKOWE TYLNO - CZOŁOWE GRINO 180 GRINO 200 GRINO 220 Idealne do ciężkiej pracy Grino w standardzie agregowane jest z ciągnikiem na zaczepie trójpunktowym kategorii I lub II ( kat. II / kat. II). Wał bijakowy napędzany jest z wału odbioru mocy (), przesuw zaś z układu hydraulicznego. Kosiarkę można zaczepić z tyłu, jak też i z przodu przez co poprawia się komfort pracy. Dodatkowo kosiarka wyposażona jest w przesuw poprzeczny ułatwiający omijanie przeszkód oraz dostosowanie najwygodniejszego zachodzenia. 1. Koszenie zarośli i krzaków, rozdrabnianie gałęzi o max. średnicy 5 cm 2. Ścinanie chwastów i traw na terenach niezagospodarowanych, zbijania wyjałowionych pastwisk oraz do pracy na terenach zielonych (sady, winnice) 1. Odpowiednio dobrana masa bijaka (0,7 kg) oraz precyzyjne zamocowanie i rozmieszczenie śrubowe na wale sprawiają, że kosiarka pracuje skutecznie w trudnych warunkach 2. Duża średnica wału bijakowego (ϕ 168 mm) zwiększa jego sztywność oraz prędkość obwodową noży bijakowych 3. owanie za pomocą trzypunktowego układu zawieszenia z przodu lub z tyłu 4. Prosta wymiana bijaków 5. Cicho pracujący wał roboczy Idealne dopasowanie do podłoża oraz równomierna wysokość koszenia 7. Najwyższej jakości osłony blaszane z przodu i osłona gumowa z tyłu kosiarki zapewniają skuteczne zabezpieczenie przed wyrzutem kamieni 8. Wał WPT w standardzie 9. Regulacja wysokości koszenia od 3 do 8 cm za pomocą wału kopiującego 10. Wzmocniona obudowa i łożyska wału bijakowego 11. Łatwo wymienne płozy z trudnościeralnej stali Hardox 12. Dodatkowe wzmocnienie obudowy od wewnątrz oraz z boku za pomocą twardej i trudnościeralnej stali Hardox 13. Sprzęgło jednokierunkowe w przekładni kątowej w standardzie 14. Innowacyjny sposób ochrony łożysk oraz ich smarowania 15. Możliwość przesuwu poprzecznego o 50 cm 1. Przeniesienie napędu za pomocą przekładni pasowej pełni rolę sprzęgła przeciążeniowego 2. Przygotowanie kosiarki do pracy z przodu polega na przemontowaniu górnego na drugą stronę kosiarki oraz przełożeniu na drugą stronę wału WPT. Jeżeli ciągnik posiada lewe obroty użytkownik we własnym zakresie może je zmienić demontując przekładnię centralną i obracając ją o Kosiarka jest regulowana hydraulicznie w stosunku do w lewo lub w prawo. W standardzie zamontowane jest siłownik hydrauliczny 4. Nowa mocniejsza obudowa została tak skonstruowana żeby skutecznie chronić łożyska przed zanieczyszczeniem, zwiększając żywotność maszyny * Uwaga! e podane są do zastosowań komunalnych - kilkukrotne koszenie w roku. ** W standardzie kosiarka wyposażona jest w 540 obr./min. W przypadku podłączenia maszyny z przodu należy zmienić obroty na 1000 obr./min modyfikując przekładnię pasową. 6 7 Liczba noży bijakowych GRINO 180 1,80 ~ 1, GRINO 200 2,00 ~ 1,80 30 ϕ 168 od / 1000 I/II 225 / 115 / od / 115 / GRINO 220 2,20 ~ 2,00 36 od / 115 /

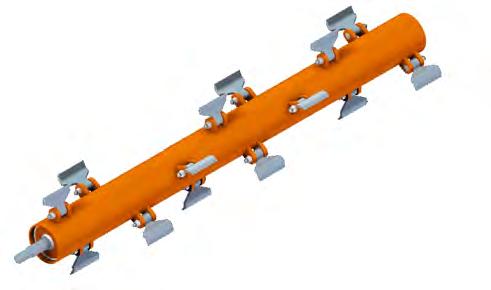

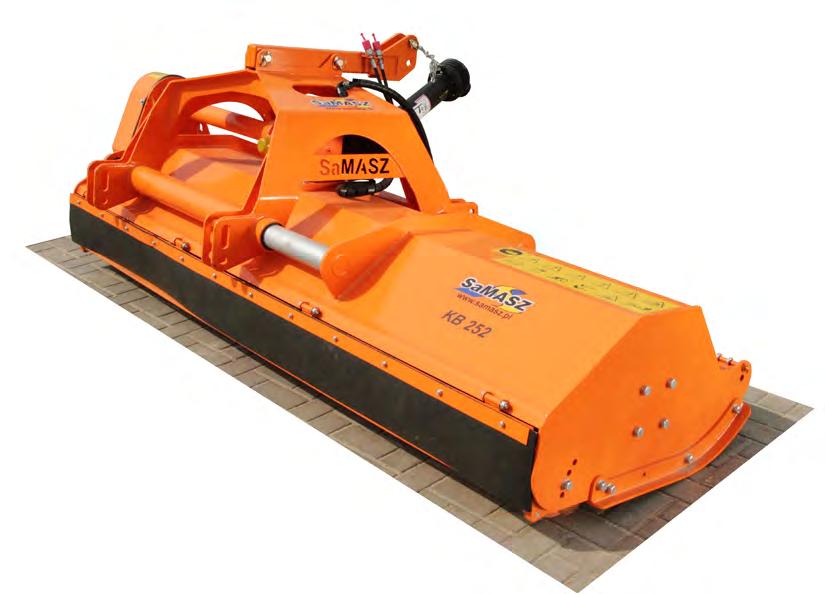

5 KOSIARKI BIJAKOWE TYLNO - CZOŁOWE KB 182 KB 202 na, wytrzymała konstrukcja W kosiarkach KB klasy ciężkiej wprowadzono nowe wały bijakowe o zwiększonej średnicy - ϕ 168, przez co została wzmocniona trwałość tego podzespołu. Zmiana ta spowodowała dodatkowo możliwość mulczowania krzaków i gałęzi o większej średnicy nawet do 8 cm ϕ 168 W klasie ciężkiej kosiarek KB zwiększono średnicę i grubość wału bijakowego. ny i grubościenny wał na którym zamocowano ciężkie bijaki (1,5 kg) z rozmieszczeniem śrubowym pracuje skutecznie w ciężkich warunkach. 1. Koszenie zarośli, krzaków i gałęzi o max. średnicy 8 cm 2. Ścinanie chwastów i trawy na terenach niezagospodarowanych. Idealna do ciężkich warunków pracy 1. ny, grubościenny wał z nożami tnącymi (bijakami) do pracy w ciężkich warunkach 2. owanie za pomocą trzypunktowego układu zawieszenia z przodu lub z tyłu 3. Hydrauliczny przesuw zespołu roboczego względem osi 4. Wewnętrzny płaszcz zespołu tnącego wykonany jest ze trudnościeralnej stali Hardox 5. na i wytrzymała konstrukcja 6. Przeniesienie napędu za pomocą przekładni pasowej pełni rolę sprzęgła przeciążeniowego 7. Wał WPT ze sprzęgłem jednokierunkowym w standardzie 8. Regulacja wysokości koszenia od 3 do 8 cm za pomocą wału kopiującego 9. Wzmocniona obudowa i łożyska wału bijakowego umieszczone są wewnątrz co uniemożliwia jej uszkodzenie 10. Łatwo wymienne płozy z trudnościeralnej stali Hardox 11. Prosta wymiana bijaków 12. Idealne dopasowanie do podłoża oraz równomierna wysokość koszenia 13. Najwyższej jakości łańcuchy ochronne z przodu i osłona gumowa z tyłu kosiarki zapewniają skuteczne zabezpieczenie przed wyrzutem kamieni 14. Zmiana pozycji pracy kosiarki z tylnej na czołową po przełożeniu łącznika górnego zamocowanego na dwóch sworzniach 15. Grube ścianki wału napędowego i kopiującego - większa trwałość 1. Przesuw odbywa się za pomocą siłownika hydraulicznego. Układ hydrauliczny umożliwia zmianę pozycji poprzez przesuw zespołu roboczego na prowadnicach 2. Innowacyjna masywna budowa ramy tworzy z zespołem tnącym zwartą i mocną konstrukcję, umożliwiającą szybką zmianę pozycji pracy z tylnej na czołową 3. Układ zawieszenia w którym zespół roboczy zawieszony jest na prowadnicach rurowych 4. Konstrukcja kosiarek bijakowych tylno - czołowych umożliwia pracę zarówno z przodu jak i z tyłu 8 9 Liczba noży KB 182 1,80 ~ 1,30 od / 112 / ϕ II KB 202 2,00 ~ 1,60 od / 112 / * Uwaga! e podane są do zastosowań komunalnych - kilkukrotne koszenie w roku.

6 KOSIARKA BIJAKOWA TYLNO - CZOŁOWE MAMUT 250 MAMUT 280 KOSIARKI BIJAKOWE TYLNE (Z KLAPĄ) - ROLNICZE KBK 181 KBK 201 RIO 250 RIO 280 Mamut w standardzie agregowany jest z ciągnikiem na zaczepie trójpunktowym kategorii II ( kat. II). Wał bijakowy napędzany jest z wału odbioru mocy (), przesuw zaś z układu hydraulicznego. Kosiarkę można zaczepić z tyłu, jak też i z przodu przez co poprawia się komfort pracy. Linia kosiarek bijakowych o szerokościach roboczych 1,80 m, 2,00 m, 2,50 m i 2,80 m, przeznaczonych do pielęgnacji pastwisk, łąk i nieużytków. Zastosowane rozwiązania technologiczne przyczyniły się do wydłużenia żywotności tych maszyn. 1. Kosiarka bijakowa klasy ciężkiej przeznaczona jest do mulczowania roślin użyźniających glebę (łubin, facelia, gorczyca, rzepak, peluszka, żyto) przed orką, jak też pozostałości po roślinach pozostawiających łodygi ciężkie do przyorania takich jak kukurydza. 2. Służy ona także do zbijania wyjałowionych pastwisk oraz do opieki nad terenami zielonymi na których nie jest prowadzona działalność rolnicza. Dodatkowo kosiarka wyposażona jest w przesuw poprzeczny ułatwiający omijanie przeszkód oraz dostosowanie najwygodniejszego zachodzenia. Liczba noży bijakowych 1. Możliwość przesuwu poprzecznego o 50 cm 2. Duża szerokość idąca w parze z wydajnością 3. Możliwość zaczepienia kosiarki z tyłu, jak też z przodu 4. Duża średnica wału bijakowego (ϕ 203 mm) zwiększa jego sztywność oraz prędkość obwodową noży bijakowych 5. Innowacyjny sposób ochrony łożysk oraz ich smarowania 6. Korpus kosiarki wykonany został z dwóch warstw materiału. Wewnętrzna warstwa jest ze stali typu Hardox, dzięki czemu korpus zyskał dużą wytrzymałość i odporność na ścieranie 7. Kosiarka jest wyposażona w ciężkie solidne bijaki nowej generacji 8. Idealne dopasowanie do podłoża i optymalna jakość koszenia 9. Szybka wymiana bijaków 10. Wał WPT w standardzie MAMUT 250 2,50 ~ 2,50 30 od / 124 / ϕ II MAMUT 280 2,80 ~ 2,80 36 od / 124 / Kosiarki rolnicze idealnie nadają się do pracy na ścierniskach kukurydzy, zbóż, tytoniu itp. 2. Mulczowanie rżyska kukurydzy jest skutecznym sposobem zwalczania omacnicy prosowianki, coraz bardziej zagrażającej kukurydzianym plantacjom KBK zostały wyposażone w otwieraną klapę wyrzutową, która zapewnia swobodny rozrzut pokosu na zewnątrz maszyny, co wpływa na mniejsze zapotrzebowanie na moc Liczba noży 1. Otwierana klapa wyrzutowa 2. Wzmocniony układ zawieszenia przeznaczony do pracy z dużymi obciążeniami 3. Obudowa mulczera składa się z dwóch płaszczy - wewnętrzny wykonany ze trudnościeralnej stali Hardox 4. Wzmocniony wał bijakowy - zastosowano grubościerną rurę o średnicy - KBK ϕ 168, RIO ϕ 203 która zwiększa jego żywotność 5. Zastosowano mocne dobrze ułożyskowane oprawy wału bijakowego 6. Idealne dopasowanie do podłoża i optymalna jakość koszenia 7. Wysokiej jakości noże bijakowe 8. Najwyższej jakości łańcuchy ochronne 9. Szybka wymiana bijaków 10. Przeniesienie napędu za pomocą przekładni pasowej pełni rolę sprzęgła przeciążeniowego 11. Wał WPT ze sprzęgłem jednokierunkowym w standardzie 12. Możliwość zamontowania siłownika hydraulicznego do przesuwu zespołu roboczego KBK 181 1,80 ~ 1,30 od / 136 / ϕ 168 I/II KBK 201 2,00 ~ 1,60 od / 136 / RIO 250 2,50 ~ 2,50 30 od / 121 / ϕ 203 II RIO 280 2,80 ~ 2,80 36 od / 121 / * Uwaga! e podane są do zastosowań komunalnych - kilkukrotne koszenie w roku.

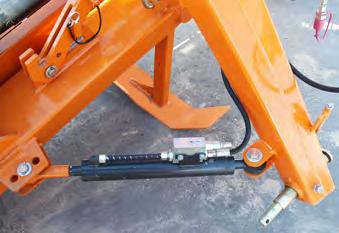

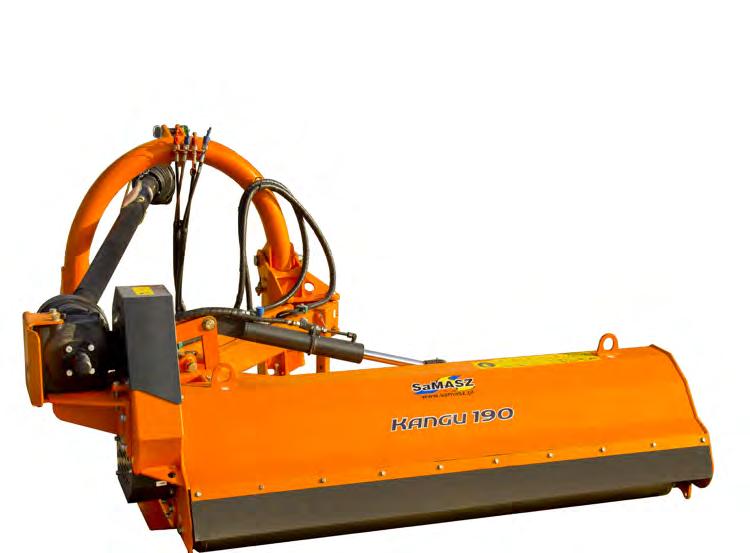

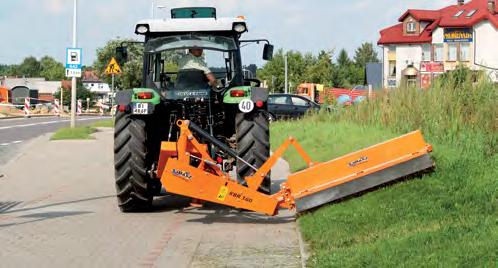

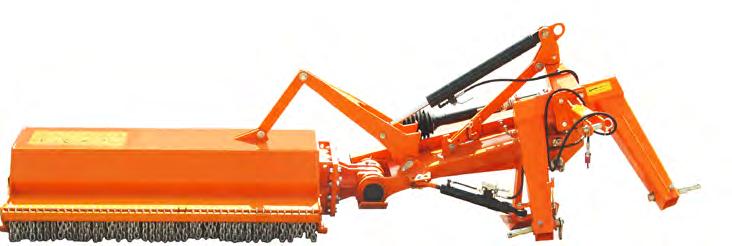

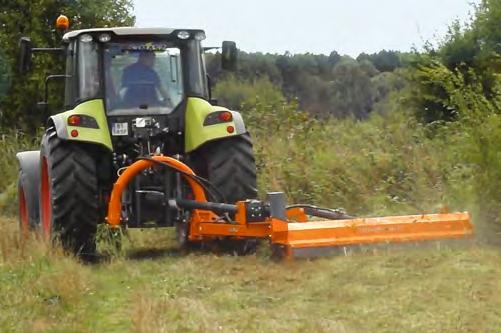

7 KOSIARKI BIJAKOWE TYLNO - BOCZNE KBR 140 KBR 160 KOSIARKI BIJAKOWE TYLNO - BOCZNE NA PANTOGRAFIE KANGU 140 KANGU 190 Kosiarki typu KBR to maszyny zaczepiane na tylnym. Idealnie nadają się do koszenia przydrożnych poboczy, rowów, skarp, pasów zieleni (nachylenie do -65, +90 ). Zastosowany w niej mocny, grubościenny wał z nożami tnącymi (bijakami), umożliwia maszynie pracę w trudnych warunkach (koszenie zarośli, krzaków i rozdrabnianie gałęzi o max średnicy 8 cm). Przed uszkodzeniem w przypadku najechania na przeszkodę kosiarkę chroni bezpiecznik hydrauliczny, który powoduje odchylenie jej do tyłu, jednocześnie unosząc maszynę za sprawą cylindra hydraulicznego na wysokość nawet do 50 cm. Po ominięciu przeszkody kosiarka samoczynnie powraca do pozycji roboczej - bez ingerencji operatora. Przeznaczenie i zalety: 1. Ścinanie chwastów, zarośli, krzaków i trawy na terenach niezagospodarowanych 2. Bezpiecznik hydrauliczny w standardzie 3. Regulowana wysokość koszenia od 3 do 8 cm za pomocą wału kopiującego 4. Podnośnik hydrauliczny w standardzie 5. Podwójny płaszcz zespołu tnącego w którym wewnętrzny wykonany jest ze stali Hardox 6. Przeniesienie napędu za pomocą przekładni pasowej pełni rolę sprzęgła przeciążeniowego 7. Regulowane sworznie umożliwiają przesunięcie maszyny w prawo lub w lewo względem 8. Sprzęgło kłowe zamontowane między wałem bijakowym, a przekładnią kątową w standardzie 9. Wał WPT ze sprzęgłem jednokierunkowym w standardzie 10. na obudowa i łożyska wału bijakowego Kosiarki typu KBR to maszyny które cechuje: Wytrzymałość, różnorodność zastosowań oraz duża wydajność. Idealnie koszą skarpy (nachylenie do -65, +90 ). Kangu w standardzie agregowane jest z ciągnikiem na zaczepie trójpunktowym kategorii II ( kat. II). Wał bijakowy napędzany jest z wału odbioru mocy (), przesuw zaś z układu hydraulicznego. Kosiarkę można zaczepić z tyłu. Dodatkowo kosiarka wyposażona jest w przesuw poprzeczny ułatwiający omijanie przeszkód oraz dostosowanie najwygodniejszego zachodzenia. 1. Kosiarka bijakowa klasy średniej przeznaczona do koszenia poboczy drogowych oraz do pracy na terenach zielonych (sady, winnice). 1. Wysokiej jakości noże bijakowe 2. Duża rolka kopiująca 3. Korpus kosiarki wykonany został z materiału typu Hardox 4. Kosiarka jest zawieszana na standardowym 3-punktowym układzie zawieszenia 5. Dzięki zastosowaniu pantografu kosić można w wielu pozycjach 6. Sterowanie hydrauliczne w standardzie 7. Możliwość przesuwu poprzecznego o 160 cm 8. Innowacyjny sposób ochrony łożysk oraz ich smarowania 9. Idealne dopasowanie do podłoża i optymalna jakość koszenia 10. Bezpiecznik mechaniczny w standardzie 11. Wał WPT w standardzie Liczba noży wału roboczego KBR 140 1,40 ~ 0,60 12 od ϕ II KBR 160 1,60 ~ 1,00 14 od Liczba noży bijakowych KANGU 140 1,40 ~ 1,20 26 od / 207 / ϕ II KANGU 190 1,90 ~ 1,80 34 od / 207 / * Uwaga! e podane są do zastosowań komunalnych - kilkukrotne koszenie w roku. 13

8 KOSIARKI BIJAKOWE TYLNO - BOCZNE NA PANTOGRAFIE KBRP 160 KBRP 200 Do koszenia w ciężkich warunkach Kosiarki KBRP tylnoboczne na pantografie uzupełniają naszą ofertę maszyn klasy ciężkiej do utrzymania terenów zielonych i dróg. Są to maszyny spełniające oczekiwania zarówno firm świadczących usługi rolnicze jak i służb komunalnych. E Kosiarki typu KBRP są maszynami zaczepianymi z tyłu. Maszyny te idealnie nadają się do koszenia przydrożnych poboczy, skarp, pasów zieleni (nachylenie do -60 ; +90 ). Wyposażone w noże typu I mogą rozdrabniać gałęzie o średnicy nawet do 10 cm. Wysoka jakość wykonania oraz wyjątkowa trwałość komponentów są gwarancją niezawodnej pracy nawet przy obciążeniu przekraczającym 1500 roboczogodzin rocznie. Kąt wychylenia w dół może wynosić nawet 60. Zawór dławiący (patrz lupka) na siłowniku umożliwia płynną regulację prędkości maszyny. Kosiarki KBRP posiadają 2 zabezp. mechaniczne: 1. Umożliwiające podnoszenie zespołu tnącego podczas napotkania przeszkody 2. Odchylające zespół tnący do tyłu przy najechaniu na przeszkodę A KBRP w której zastosowano ramię wysięgnika, dzięki szerokiemu zakresowi przesunięcia (172 cm), umożliwia pracę jako kosiarka tylna bądź boczna. Zasięg pracy kosiarek KBRP A B C D E 1. Ścinanie zarośli i krzaków (do średnicy 8 cm) 2. Koszenie skarp, nasypów, rowów melioracyjnych i kanałów wodnych 1. Kosiarki te charakteryzują się szerokim zakresem pracy w poziomie (do 170 cm), co umożliwia omijanie przeszkód (np. znaków drogowych) bez zmiany toru jazdy 2. Pozwala na pracę zarówno z boku jak i za ciągnikiem 3. Nowy wał roboczy z grubościennej rury o średnicy ϕ 168 mm 4. Bezpiecznik mechaniczny w standardzie 5. Wysokiej jakości noże bijakowe 6. Nowe łożyskowanie wału większe łożyska umieszczone są wewnątrz ramy nośnej, co zabezpiecza je przed uszkodzeniami mechanicznymi 7. Sterowanie hydrauliczne w standardzie 8. Możliwość koszenia powierzchni o nachyleniu Wewnętrzny płaszcz zespołu tnącego wykonany jest ze trudnościeralnej stali Hardox - zwiększona trwałość i ochrona przed ścieraniem 10. Dzięki zastosowaniu pantografu idealnie nadaje się do ciężkich zastosowań 11. Kosiarka jest zawieszana na standardowym 3-punktowym układzie zawieszenia 12. Idealne dopasowanie do podłoża i optymalna jakość koszenia 13. ny szerokokątny wał przegubowo-teleskopowy B C D KBRP KBRP Mulczery KBRP na pantografie spełniają oczekiwania zarówno firm komunalnych, jak i samych rolników świadczących usługi koszenia pasów przydrożnych, skarp, nasypów, rowów melioracyjnych i kanałów wodnych. W kosiarkach zastosowano nowy, mocniejszy układ łożyskowania wału bijakowego. Łożyska umieszczone są wewnątrz ramy nośnej, co uniemożliwia ich mechaniczne uszkodzenie. Koszenie żywopłotu Koszenie poboczy Liczba noży KBRP 160 1,60 ~ 1,00 14 od ϕ II KBRP 200 2,00 ~ 1,60 16 od * Uwaga! e podane są do zastosowań komunalnych - kilkukrotne koszenie w roku

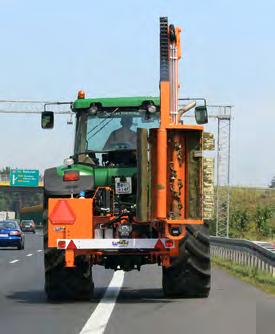

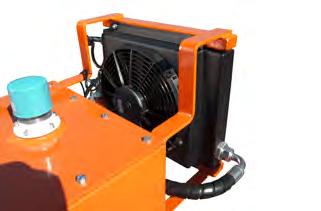

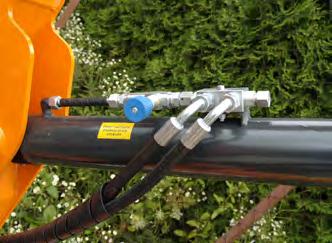

9 RAMIONA WYSIĘGNIKOWE TYLNE INNOWACJA! KOLIBER 400 KOLIBER 450 KOLIBER Lama 120 Lekkie, małe, mocne! Zasięg pracy ramienia wysięgnikowego KOLIBER z głowicą koszącą LAMA Niska waga maszyny pozwala zawiesić ramię wysięgnikowe na lekkim ciągniku, 2. Innowacyjna konstrukcja, 3. Wysoko zawieszone pierwsze ramię pozwala na bezkolizyjny przejazd nad słupami drogowymi. A B C D E F Wyposażenie standardowe: Rygiel hydrauliczny na głównym cylindrze Bezpiecznik najazdowy - mechaniczny Cięgna wzmacniające Wskaźniki temperatury i poziomu oleju Pulpit sterowniczy ze sterowaniem linkowym Zbiornik oleju litrów Chłodnica oleju Światła drogowe Rygiel hydrauliczny na głównym cylindrze wraz z zaworem dławiącym nastawnym. Zasilający układ hydrauliczny wraz z rozdzielaczem - wydajny i wytrzymały. Pozycja transportowa - widoczny zderzak tylny ze światłami. Wyposażenie dodatkowe: Pulpit sterowniczy ze sterowaniem elektrycznym 1000 obr./min. 16 * W opcji: na zamówienie obroty 1000 obr./min oraz sterowanie elektryczne 17 maszyny Zasięg pracy ramienia [KM] Sterowanie * Min. masa Szer. transp. Wys. transp. Koliber 400 4, ,65 1, od 55 linkowe 540 Koliber 450 4, ,90 1,85 580

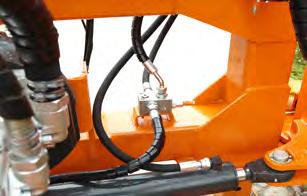

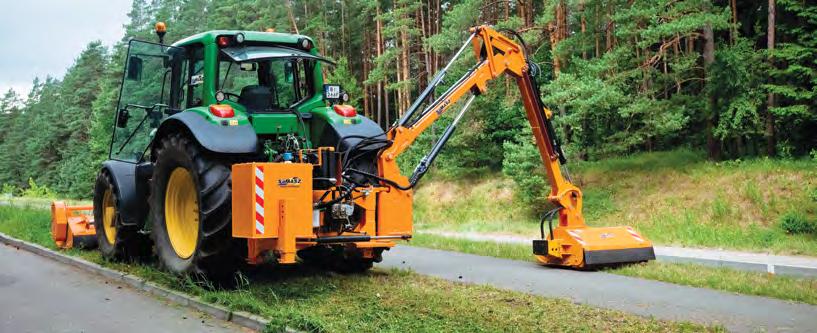

10 RAMIONA WYSIĘGNIKOWE TYLNE KWT 550 KWT 650 KWT 650/KW 140 Do pracy w trudno dostępnych miejscach Ramię wysięgnikowe KWT dostępne jest w dwóch wariantach - o zasięgu 5,5 m i 6,5 m, które zawieszone jest na tylnym kategorii II. KWT 650 różni się od modelu 550 rozsuwaną hydraulicznie drugą częścią ramienia teleskopowego. Ramię wysięgnikowe wyposażone jest w niezależny układ hydrauliczny renomowanego producenta z chłodnicą z 150 litrowym zbiornikiem oleju. 1. Szybka wymiana przyrządów roboczych 2. Własny niezawodny układ hydrauliczny 3. Zawieszenie na standardowym 3- punktowym układzie zawieszenia kat. II 4. Bezpiecznik hydrauliczny w standardzie 5. Zastosowanie zaworów dławiących umożliwia płynne i precyzyjne przystosowanie prędkości pracy ramion 6. Wzmocniona konstrukcja ramion i cięgien wykonanych z wytrzymałej stali 7. Zamontowane wskaźniki temperatury i oleju 8. Szeroki zakres pracy do 6,65 m ( KWT 650 z głowicą KW 140) B Zasięg pracy ramienia KWT z głowicą koszącą E Głowica A B C D E F G 550/ D 550/ F 550/ /Lama W układzie pompa hydrauliczna - silnik hydrauliczny zamontowana jest chłodnica oleju chroniąca układ hydrauliczny przed przegrzaniem. Filtry oleju z wbudowanym wskaźnikiem zabrudzeń, zamontowane w układzie hydraulicznym chronią silnik przed uszkodzeniem. Bezpiecznik hydrauliczny chroni maszynę przed uszkodzeniem - w przypadku najechania na przeszkodę ramię odchyla się do tyłu. G C 650/ / / /Lama A Zasięg pracy ramienia Minimalna masa [min]* Sterowanie / wysokość/ długość transportowa Dodatkowy zawór na siłowniku podnoszenia, zabezpiecza ramię przed opadnięciem nawet w przypadku uszkodzenia przewodu hydraulicznego. W standardzie sterowanie ramienia odbywa się za pomocą linkowego pulpitu sterowniczego z kabiny wyposażonego w dźwignię i joystick. W opcji istnieje możliwość zamontowania sterowania elektrycznego. KWT 550/KW 110 5, KWT 650/KW 110 6, linkowe 3,5 / 1,95 / 0,95 KWT 550/Lama 120 5, KWT 650/Lama 120 6, * W opcji: na zamówienie obroty 1000 obr./min oraz sterowanie elektryczne

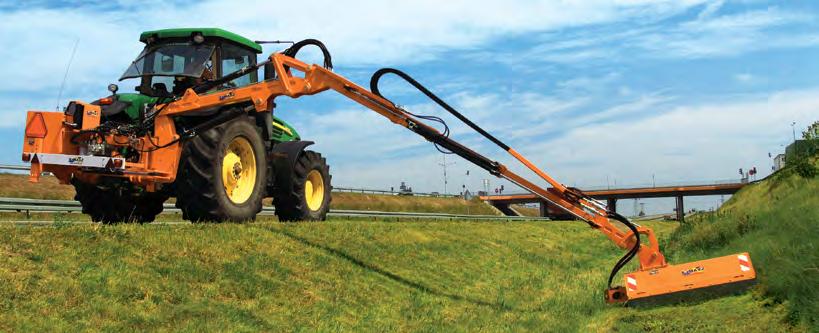

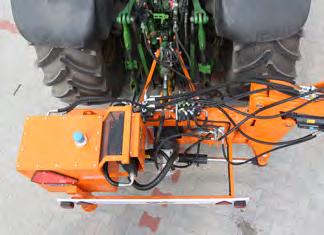

11 RAMIONA WYSIĘGNIKOWE TYLNE INNOWACJA! CAMEL 900 Szeroki zakres pracy CAMEL Lama 120 Ramię wysięgnikowe Camel o zasięgu 9 metrów to największa tego typu maszyna w ofercie firmy SaMASZ. Posiada rozsuwaną hydraulicznie drugą część ramienia teleskopowego. Ramię wysięgnikowe wyposażone jest w niezależny układ hydrauliczny renomowanego producenta z chłodnicą z 150 litrowym zbiornikiem oleju. System sterowania proporcjonalnego przy pomocy multijoystick a w opcji. Zasięg A 900 B 690 C 660 D 120 E 960 Wyposażenie standardowe: Bezpiecznik hydrauliczny Cięgna wzmacniające Wskaźniki temperatury i poziomu oleju F 520 Pulpit sterowniczy ze sterowaniem linkowym Światła drogowe Wyposażenie opcjonalne: Pulpit sterowniczy ze sterowaniem elektrycznym System sterowania proporcjonalnego Zasięg pracy ramienia wysięgnikowego CAMEL 900 z głowicą koszącą LAMA 120 Pozycje transportowe: Szeroki zakres pracy do 9 m (z głowicą Lama 120) Własny niezawodny układ hydrauliczny Wytrzymała konstrukcja ramion i cięgien Płynne i precyzyjne przystosowanie prędkości roboczej ramion, dzięki zastosowaniu zaworów dławiących Cięgna wzmacniające w standardzie maszyny Zasięg pracy ramienia Sterowanie * Min. masa Szer. transp. Wys. transp. Camel 900 9,0 linkowe ,90 4, W opcji: 1000 obr./min Sterowanie elektryczne Sterowanie proporcjonalne

12 PRZYRZĄDY ROBOCZE PRZYRZĄDY ROBOCZE GŁOWICA KOSZĄCA - Lama 120 Lama 140 ODMULARKA DO ROWÓW - OR 080 Głowica kosząca służy do mulczerowania trawy. Charakteryzuje się niską masą znacznie poprawiającą komfort pracy. LAMA 120 LAMA 140 Szer. 1,20 1,40 Liczba noży Wym. wydatek pompy [L/min.] Ciśnienie hydr. [bar] Służy do czyszczenia rowów melioracyjnych z mułu, roślin oraz naniesionego przez wodę piasku. OR 080 [max] 80 cm Liczba noży 8 Wymagany wydatek pompy Ciśnienie hydrauliczne Napęd i sterowanie l/min 210 bar hydrauliczne 225 GŁOWICA KOSZĄCA - KW 110 KW 125 KW 140 PRZYCINARKA NOŻYCOWA - PG 150 PG 200 Szybka i prosta wymiana głowic koszących - przyrządów roboczych! Wystarczy odkręcić i przykręcić 6 szt. śrub. KW 110 KW 125 KW 140 Szer. 1,10 1,25 1,40 Idealnie nadaje się do przycinania gałęzi, krzaków i żywopłotów w pionie i poziomie. PG 150 PG 200 1,50 2,00 Liczba noży Wym. wydatek pompy [L/min.] Ciśnienie hydr. [bar] Grubość ciętych gałęzi max Wymagany wydatek pompy [L/min] Ciśnienie hydrauliczne bar MYJKA DO ZNAKÓW - Roller 1000 RÓWNIARKA DO POBOCZY - RP 110 Służy mycia i oczyszczania takich obiektów jak: znaki i tablice drogowe, słupki prowadzące, drogowe bariery energochłonne. Roller 1000 Szer. 1,00 Ciśnienie nominalne [MPa] 20 Wym. wydatek pompy [L/min.] 40 Rodzaj napędu hydrauliczny Liczba szczotek myjących Służy do ścinania i profilowania pobocza drogi w celu zapewnienia właściwego odpływu wody z jezdni do rowu. RP 110 1,10 wirnika Wymagany wydatek pompy [L/min] Koło kopiujące Ciśnienie hydrauliczne 420 mm TAK 210 bar 255 ZBIORNIK DO MYJKI - Tank 1000 Zbiornik o pojemności 1000l współpracujący z myjką do znaków Roller Tank 1000 Pojemność [l] 1000 Kategoria II 170 FREZARKA DO PNI - FP 20 Służy do frezowania pni wyciętych drzew. FP 20 Dł./Wys./Szer. 60 / 47 / 50 Ciśnienie hydr. [Bar] 210 Wymagany wydatek pompy [L/min] Koło tnące ϕ 370 x 12 Ilość zębów na kole

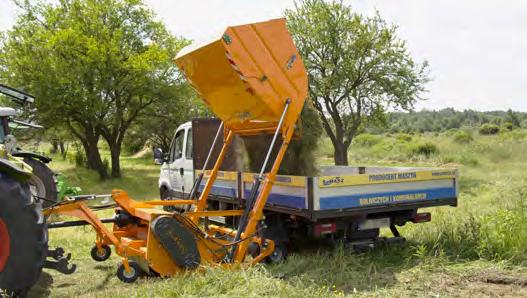

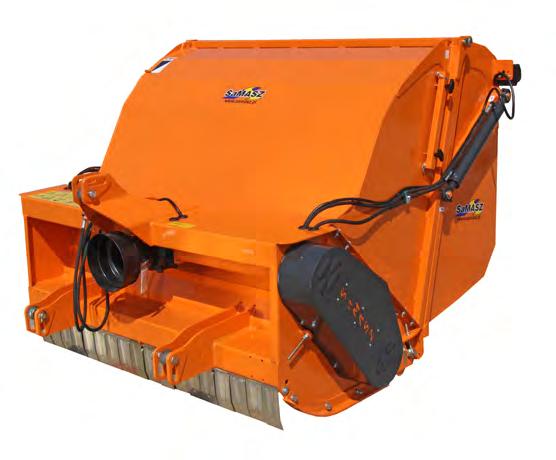

13 KOSIARKI BIJAKOWE SAMOZBIERAJĄCE ZE ZBIORNIKIEM EMU 160 EMU 160 S EMU 160 UP na i wytrzymała konstrukcja kosiarki EMU 160 gwarantuje długą i niezawodną pracę związaną z utrzymaniem terenów komunalnych. Posiada zbiornik o pojemności 1,5 m 3, który jest opróżniany przy pomocy dwóch siłowników - hydrauliki (bez wychodzenia z ). W celu łatwej i wygodnej obsługi wału tnącego wraz z nożami, kosiarka wyposażona jest w klapę rewizyjną. EMU 160 S dzięki obniżeniu zbiornika na trawę zapewnia lepszą widoczność z kabiny operatora. Posiada zbiornik o pojemności 1,2 m 3 opróżniany za pomocą hydrauliki. Kosiarka EMU 160 Up posiada zbiornik o pojemności 1,4 m 3. Główną zaletą kosiarki jest możliwość opróżniania zbiornika bezpośrednio na przyczepę. Wysokość wyładunku wynosi 2 m. W opcji dostępne są koła podporowe tylne, przednie oraz dyszel. Wyładunek EMU 160 Up 1. na i wytrzymała konstrukcja 2. Układ hydrauliczny umożliwia wysypanie zebranego w zbiorniku materiału 3. Płaszcz zespołu tnącego wykonany jest ze stali trudnościeralnej Hardox 4. Idealne dopasowanie do podłoża oraz bezstopniowo regulowana wysokość koszenia 5. Wzmocniona obudowa i łożyska wału tnącego umieszczone są wewnątrz co utrudnia ich uszkodzenie 6. Równoczesne koszenie i zbieranie trawy 7. Koszenie zarośli i krzaków, zbieranie liści w sezonie jesiennym, 8. Wał WPT w standardzie 9. Regulacja wysokości koszenia 10. Wysoki wyładunek na wysokość 2 m (EMU 160 Up) Liczba noży bijakowych Pojemność zbiornika [m 3] EMU 160 1, / 125 / EMU 160 S 1,60 ~ 1, ,20 ϕ II 196 / 150 / EMU 160 UP 1, / 165 / SaMASZ Sp. z o.o. tel fax samasz@samasz.pl Białystok ul. Trawiasta 15 Twój dealer: Wydanie 1 / 2014 / 45
