1 Seria kosiarek wysięgnikowych SERIA KOSIAREK WYSIĘGNIKOWYCH

2 SERIA KOSIAREK WYSIĘGNIKOWYCH W dostępnym asortymencie firma MASCHIO oferuje kosiarki wysięgnikowe do koszenia trawy i roślinności krzewiastej na wałach, w rowach i na stromych zboczach. Bezpieczeństwo, wytrzymałość i praktyczność to główne cechy kosiarek wysięgnikowych MASCHIO, które są w stanie zaspokoić potrzeby wszystkich użytkowników, od sektora prywatnego po firmy zajmujące się konserwacją dróg. KATIA ODPORNOŚĆ Kołki ze stali hartowanej Tuleje odporne na zużycie ze smarownicami Konstrukcja o wysokiej odporności 2

3 SPIS TREŚCI Układy sterowania 4 Kosiarki wysięgnikowe do 60 KM 6 Kosiarki wysięgnikowe powyżej 60 KM 8 Noże i młotki 10 Akcesoria i części opcjonalne 11 PRAKTYCZNOŚĆ Głowica przechylana pod kątem do 246 Kompaktowa konstrukcja Joystick dla łatwego i intuicyjnego sterowania 3

4 Układy sterowania WSZYSTKO W TWOICH RĘKACH Kosiarki wysięgnikowe firmy MASCHIO charakteryzują się przede wszystkim praktycznością zastosowania prostotą i odpornością. Dzięki wysokiej jakości komponentom i nowoczesnym rozwiązaniom technicznym są w stanie zaoferować doskonałą wydajność nawet w trudnych warunkach. Dostępne są różne rodzaje urządzeń, spełniające potrzeby każdego użytkownika, od sektora prywatnego po zastosowania profesjonalne. Dystrybutor hydrauliczny ręczny Dźwignie są powiązane z dystrybutorem, a każda z nich wydaje polecenie ruchu. Jest to standardowy system sterowania w mniejszych kosiarkach wysięgnikowych. Joystick elektryczny z funkcją on/off Wydaje polecenia tych samych ruchów, co dystrybutor ręczny, lecz cechuje się większą ergonomicznością. Joystick elektryczno-hydrauliczny Ten joystick oferuje ruch proporcjonalny, zapewniając doskonałą kontrolę i precyzję. Joystick elektryczny proporcjonalny Ten nowy joystick pozwala na programowanie zarówno prędkości ruchów, jak i czasów reakcji, ułatwiając pracę operatora. 4

5 Bezpieczeństwo i kontrola przede wszystkim System bezpieczeństwa OVER CENTER Zawór umieszczony na siłowniku pierwszego ramienia pozwala utrzymać je dokładnie w zadanej pozycji, zapewniając precyzję koszenia nawet przez długi czas, np. podczas przycinania żywopłotów. W przypadku awarii zawór ten pełni również rolę systemu bezpieczeństwa, ponieważ utrzymuje ramię w położeniu, nieodpuszczając do jego nagłego opadnięcia. OVERCENTER SAFETY System SDS System ten pozwala na swobodny ruch ramienia kosiarki, dzięki czemu porusza się ona zgodnie z ukształtowaniem terenu z obejściem zaworu bezpieczeństwa OVER CENTER, dzięki ciśnieniowemu zbiornikowi azotu, który równoważy siłę ramienia przykładaną na układ hydrauliczny. Im dalej pracuje ramię kosiarki, tym więcej przeciwciśnienia potrzebuje system. ZALECENIE TECHNIKA Aktywacja systemu SDS Aby aktywować system SDS, konieczne jest opuszczenie ramienia w trybie pływającym, aż do kontaktu z podłożem. Należy wyregulować potencjometr, aż do wyeliminowania podnoszenia, po czym ponownie obniżyć ramię, aż wejdzie w kontakt z podłożem. Zbiornik azotu Ten zbiornik ciśnieniowy zasila obwód, który umożliwia flotację ramienia. 5

6 RAMIONA do 60 KM MARGHERITA, CRISTINA, MARTINA i GAIA Są to kosiarki wysięgnikowe do stosowania w połączeniu z ciągnikami o mocy do 60 KM. Pierwsze 3 modele można uznać za maszyny do użytku prywatnego, bez uszczerbku na solidności konstrukcji dzięki ramie o wysokiej wytrzymałości, odpornych na zużycie tulejach i kołkach ze stali hartowanej. Urządzenia te oferują także różne systemy zabezpieczeń, zarówno dla operatora, jak i maszyny. MARTINA i GAIA są idealnym wyborem do regularnego koszenia w ciągu roku oraz zapewniają doskonałą odporność i niezawodność bez nadmiernego obciążenia. System bezpieczeństwa pierwszego ramienia OVER CENTER, który zapobiega samoistnemu obniżaniu się ramienia Wysokowytrzymałe przewody hydrauliczne zabezpieczone metalową obudową i osłoną ochronną Rotor z podwójnym kierunkiem obrotu i głowicą pływającą w zakresie do 246 Wysokowydajna pompa zębata Pobór mocy 540 obr./min. lub 1000 obr./min.n z zestawem POWER KIT o mocy 68 KM (opcjonalnie) Niektóre właściwości wysięgników MASCHIO są obecne w całym asortymencie: Rotor spiralny Może obracać się w obu kierunkach. Odwrócenie jest regulowane czasowo, co zmniejsza ryzyko przypadkowego uszkodzenia. Kołki ze stali hartowanej Trzpienie i tuleje ze stali hartowanej dla większej odporności na zużycie. Konstrukcja o wysokiej odporności Precyzja połączeń i materiały wysokiej jakości sprawiają, że te kosiarki wysięgnikowe są gotowe stawić czoła każdemu wyzwaniu. 6

7 Praktyczność w zakresie od 3,8 do 6,4 metrów Docieranie do każdego punktu Kosiarki wysięgnikowe o mniejszych rozmiarach i niższej wadze są idealne do małych przestrzeni i miejsc trudno dostępnych, gdzie zwartość i lekkość są decydującą zaletą. Kosiarki MARGHERITA można łączyć z ciągnikami o małej mocy i małej masie; model MARGHERITA można również sprzęgać z ciągnikami z przekładnią nawrotną. MARGHERITA Zastosowania specjalne CRISTINA, MARTINA i GAIA nadają się do stosowania z ciągnikami o średniej mocy (40-65 KM) i masie do 2800 kg, do wymagających zastosowań. Model CRISTINA jest dostępny również w wersji pole ryżowe, z siłownikiem jednostronnego działania na pierwszym ramieniu i dłuższymi przyłączami dla żelaznych kół ciągnika. Model MARTINA 600T jest wyposażony w ramię teleskopowe, które umożliwia otwarcie do 6,4 m. CRISTINA MARTINA GAIA MODEL WERSJA ZASIĘG MASA MIN MASA MIN MOC (cm) (kg) CIĄGNIKA (kg) CIĄGNIKA (KM) MARGHERITA CRISTINA GAIA 600T T MARTINA T

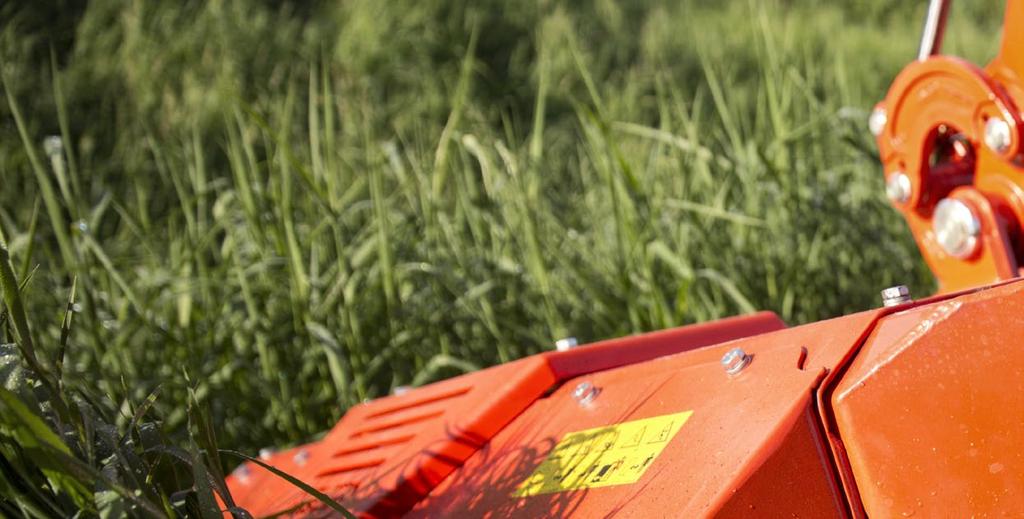

8 PROFESJONALNE KOSIARKI WYSIĘGNIKOWE powyżej 60 KM MARGHERITA, CRISTINA, MARTINA i GAIA Kosiarki wysięgnikowe o mocy powyżej 60 KM są odpowiednie do profesjonalnego użytku w celu konserwacji dużych terenów zielonych. Aby zapewnić doskonałą niezawodność, są wyposażone w wytrzymałe ramy, niezależny układ hydrauliczny z silnikiem, nadbieg i wysokowydajne przekładnie żeliwne. Konstrukcja modeli PALMA, CAMILLA, KATIA i LARA umożliwia wytrzymanie obciążeń wynikających z codziennego użytkowania w zakresie maksymalnej wydajności. GŁOWICA OBROTOWA Głowica zapewnia maksymalną wszechstronność dzięki przegubowi, który może obracać się w zakresie do 246 i umożliwia pracę w trybie pływającym. Elektroniczne wyważenie rotorów minimalizuje drgania. CAMILLA PALMA CAMILLA Dzięki wysokiemu połączeniu równoległobocznemu ramię może obsługiwać dwa ruchy za pomocą jednego polecenia. Rozwiązanie to pozwala również zachować kompaktowy rozmiar maszyny. Dostępne z przedłużeniem teleskopowym 80 cm w wersji 600T. PALMA PALMA to kosiarka wysięgnikowa odpowiednia do koszenia trawy, krzewów i krzaków, zarówno na polu, jak i podczas konserwacji dróg. Wersja 720T jest wyposażona w teleskopowe przedłużenie o długości 80 cm, które zapewnia szerszy zasięg przy jednoczesnym zachowaniu kompaktowych gabarytów maszyny. Zbiornik azotu System bezpieczeństwa, który powoduje wycofanie głowicy w przypadku zderzenia z przeszkodą, chroniąc ramię przed złamaniem. Żeliwny silnik hydrauliczny Kompaktowy i osłonięty, aby nie zakłócać pracy. Przekładnia pasowa działa również jako zabezpieczenie systemu. 8

9 Do trudnych zadań KATIA Wyposażona w hydrauliczny system napędowy sprawia, że praca jest wygodniejsza i szybsza. Model ten jest wskazany do zadań w zakresie konserwacji dróg, wymagających maksymalnej uwagi. LARA LARA to czołowy model z gamy kosiarek wysięgnikowych marki MASCHIO. Dzięki wysokiemu sprzęgowi i teleskopowemu przedłużeniu dosięga do najodleglejszych miejsc, oferując jednocześnie kompaktowe gabaryty maszyny podczas rutynowych zadań. MODEL PALMA WERSJA ZASIĘG (cm) MASA (kg) MINIMALNA MASA CIĄGNI- KA (kg) MINIMALNA MOC CIĄGNIKA (KM) T CAMILLA T KATIA T LARA

10 Noże i młotki ODPOWIEDNIE NARZĘDZIA DLA WSZELKICH ZASTOSOWAŃ Dostępne są różne typy noży, odpowiednie do koszenia trawy, krzewów i łodyg, oraz młotki nadające się do rozdrabniania gałązek. Dzięki oferowanej wydajności cięcia noże umożliwiają pracę przy wyższych prędkościach, podczas gdy młotki oferują optymalną wydajność w zakresie rozdrabniania resztek i gałązek o średnicy 3-5 cm. NÓŻ 02 CRISTINA, MARTINA i GAIA MŁOTEK 01 CRISTINA i GAIA NÓŻ 03 MARGHERITA, CRISTINA i GAIA MŁOTEK 20 PALMA, CAMILLA, KATIA i LARA NÓŻ 05 CRISTINA, MARTINA, PALMA, CAMILLA, GAIA, KATIA i LARA MŁOTEK 22 KATIA i LARA NÓŻ 15 MARGHERITA MŁOTEK 23 PALMA, CAMILLA, KATIA i LARA NÓŻ 24 MARTINA, PALMA, CAMILLA, KATIA i LARA MŁOTEK 25 PALMA, CAMILLA, KATIA i LARA 10

11 Akcesoria i części opcjonalne Wymiennik ciepła dla oleju hydraulicznego Zestaw Power kit 68 KM Zestaw mocujący Para cięgien dla trzypunktowego układu zawieszenia Konstrukcja zawieszenia Listwa przecinająca gałęzie: żywopłoty i gałęzie o średnicy do 100 mm Listwa do koszenia żywopłotu: do cięcia krzaków o maksymalnej średnicy 25 mm Odmularka: do czyszczenia rowów 11

12 08-18 Kod W R Dział Marketingu Maschio Gaspardo MASCHIO GASPARDO S.p.A. Siedziba prawna i zakład produkcyjny Via Marcello, 73 I Campodarsego (PADOVA) - Włochy Tel Fax info@maschio.com - Ze względów graficznych niektóre zdjęcia i ilustracje nie przedstawiają osłon zabezpieczających zgodnie z EC. Dane techniczne i modele przedstawione w niniejszym katalogu nie są wiążące. Zastrzegamy prawo do zmiany treści niniejszego katalogu bądź do zmiany lub ulepszenia specyfikacji bez uprzedniego powiadomienia.
