1 ISO 9001:2000 DLA PROFESJONALISTÓW KOMBINACJA TRZECH KOSIAREK MegaCUT i GigaCUT KOMBINACJE DWÓCH KOSIAREK KDTC + KDF ORAZ KDC + KDF KOSIARKI DYSKOWE TYLNE Z CENTRALNYM ZAWIESZENIEM NA LISTWIE HEAVY DUTY

2 CHARAKTERYSTYKA LISTWY TNĄCEJ HEAVY DUTY Listwa dyskowa Heavy Duty została zaprojektowana zgodnie z najnowszymi zaleceniami naukowców zootechników. Zgodnie z zaleceniami nie powinno się kosić nisko, ponieważ trawy nisko skoszone mają za dużo włókna. Zwiększa się synteza włókna surowego kosztem łatwo rozpuszczalnych i przyswajalnych cukrów. Niskie koszenie powoduje wolne odrastanie runi i ma wpływ na niższe plony następnych pokosów. Przy przewadze traw wysokich pierwszy i drugi pokos kosi się na wysokość - cm, natomiast przy dużym udziale traw niskich - na wysokość 5 cm. Z kolei ostatni pokos powinien być koszony nieco wyżej - -8 cm od ziemi. Szybka wymiana noży tnących za pomocą specjalnego klucza w wyposażeniu standardowym to jedna z głównych zalet listew Heavy Duty. W sezonie 200 użytkownicy przetestowali noże nowej generacji o najwyższej jakości z oznaczeniem BRZW, które są hartowane na wskroś do ok. 50 Hrc i spełniają wymagania normy EN. Obroty standard Obroty na zamówienie Koła zębate w listwie są chronione przed zniszczeniem przez proste rozwiązanie konstrukcyjne. Zdjęcie przedstawia moduł dysku, który w przypadku bardzo silnego uderzenia ścina wpust o wymiarach 10 x 8 mm. Wystarczy wymienić moduł na nowy bez konieczności kosztownego remontu listwy tnącej. Podstawowe zalety kosiarek New Generation na listwie HEAVY DUTY : 1. Jeżeli weźmie się pod uwagę listwy czołowych producentów Europy to listwa SaMASZ ma najmocniejsze a tym samym najtrwalsze łożyska w klasie RS. 2. Hartowane dyski i płozy ślizgowe. 3. Łatwo wymienne przykręcane trzpienie nożyków. 4. Piasty dolna dysku z wysokowytrzymałego staliwa. 5. Łatwa wymiana płóz ślizgowych po odkręceniu 2 śrub.. Perfekcyjne cięcie od 5 do,5 cm.

3 KOMBINACJE DWÓCH KOSIAREK KDT 20 W + KDT KDT/KDTC 20 + KDT/KDTC KDT/KDTC 340 S/W + KDT/KDTC 20 S/W S/W + KDT/KDTC 300 S/W od 100 KM od 105 KM od 110 KM od 110 KM od 120 KM Legenda: KDF - Kosiarka dyskowa czołowa KDT - Kosiarka dyskowa tylna KDTC - Kosiarka dyskowa tylna z centralnym zawieszeniem KDC - Kosiarka dyskowa ciągniona S - Spulchniacz pokosu W - Walce pokosu T - Transporter (przenośnik taśmowy) W KDC 340 WT Transporter umożliwia ułożenie pokosu w kolejnym przejeździe na pokos wykonany wcześniej lub obok. Ważne jest to w technologii zbioru sieczkarnią samojezdną lub dużą przyczepą samozbierającą - oszczędza się połowę przejazdów. KDC 340 WT Istnieje możliwość koszenia zarówno z transporterem, jak i bez. Mocny wał szerokokątny 93 Nm przegubowo- teleskopowy firmy WEASLER przy smarowaniu co 8 godzin pracy, posiada trwałość do 2500 roboczogodzin! KDC 340 WT w transporcie Szerokość pokosu Wydajność robocza Masa KOSIARKI DYSKOWE CIĄGNIONE KDC 300 S 1,20-2,00 m 14 (x2) 540/ ok. 3,3 ha/h 1800 kg KDC 300 W 1,20-2,00 m 14 (x2) 540/ ok. 3,3 ha/h 1890 kg KDC 340 S 3,40 m 1,20-2,00 m 8 1 (8x2) 540/ od 105 KM ok. 4,0 ha/h 30 Nm 1850 kg KDC 340 W 3,40 m 1,20-2,00 m 8 1 (8x2) 540/ od 105 KM ok. 4,0 ha/h 30 Nm 1940 kg 1,40-1,90 m 14 (x2) 50 kg

4 KOMBINACJA TRZECH KOSIAREK - Kombinacja kosiarek MegaCUT składa się z kosiarki dwustronnej KDD 80 lub 940 zamontowanych na wspólnej ramie nośnej oraz kosiarki czołowej zamontowanej na czołowym TUZ ciągnika. W przypadku użycia ciągnika z rewersem kosiarka czołowa może być zawieszona na wspólnej ramie kosiarki dwustronnej. Jest to doskonała alternatywa dla drogich kosiarek samojezdnych. Zestaw kosiarek MegaCUT jest idealnym rozwiązaniem dla gospodarstw wielkoobszarowych. Ich wysoka wydajność oraz szerokość robocza sprawiają, że koszenie nawet wielkich areałów zielonek nie pochłania cennych godzin. W kombinacjach MegaCUT i GigaCUT zastosowano nowoczesny bezpiecznik hydrauliczny, który chroni zespoły kosiarkowe przed najazdem na niewysokie przeszkody. Podczas napotkania przeszkody zespół tnący odchyla się do tylu o kąt 30, jednocześnie unosząc się o około 0 cm. Po ominięciu przeszkody zespół tnący samoczynnie wraca do pozycji roboczej. Jednoczesne unoszenie kosiarek KDD na uwrociu lub do pozycji transportowej, dzięki zastosowaniu dzielnika strumienia, wymaga tylko jednego wyjścia hydraulicznego w ciągniku. Istnieje możliwość regulacji odległości między kosiarkami KDD poprzez wykorzystanie kombinacji 4 otworów i sworznia. Można ustawić: L max cm L min cm KOMBINACJA TRZECH KOSIAREK Szerokość pokosu ok. Wydajność robocza Min. wysok. transportowa Szer. transportowa Masa MegaCUT KDD 80 8,0 m 2 x 1,40-1,90 m 2 x 28 od 150 KM ok. 10 ha/h 10 kg KDD 940 9,40 m 2 x 1,40-2,30 m 2 x 8 32 od 10 KM ok. 11 ha/h 4,50 m 180 kg 1,40-1,90 m 14 (x2) ok kg

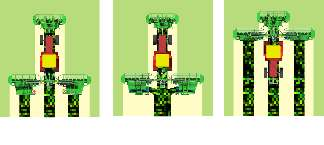

5 - KOMBINACJA TRZECH KOSIAREK Kombinacja trzech kosiarek GigaCUT jest wyposażona alternatywnie, w spulchniacze lub walce pokosu. Dodatkowo można zamontować transportery pokosu (przenośniki taśmowe). Dzięki nim przyczepa samozbierająca lub sieczkarnia polowa potrzebuje 3-krotnie mniej przejazdów, aby zebrać skoszoną zielonkę. W zestawie kosiarek GigaCUT istnieje możliwość koszenia zarówno z transporterami jak i bez nich. W kombinacji trzech kosiarek GigaCUT można podłączyć kosiarkę czołową zarówno z przodu (wersja standardowa), jak i z tyłu (wersja na życzenie). GigaCUT 80 ST Pokos w kombinacjach GigaCUT może być ułożony na trzy sposoby. Dzięki zastosowaniu transporterów zebrane pokosy układają się w jeden (lub dwa). Listwy tnące z kondycjonerami są chronione przed zablokowaniem przez sprzęgła cierne wałów napędowych każdej z kosiarek. Zespół sprężyn odciążających umożliwia płynną regulację nacisku kosiarki na grunt.

6 KOMBINACJA TRZECH KOSIAREK - Zestaw GigaCUT, wyposażony jest w spulchniacze pokosu lub w walce gumowe (kondycjonery walcowo - spiralne). Zalety spulchniaczy (kondycjonerów bijakowych): 1. Nowe bijaki w kształcie litery V wykonane ze stali trudnościeralnych i osadzone w gumowych wkładkach. 2. Zwiększona przestrzeń między bijakami a osłoną dla podwyższenia przepustowości przy skrajnie wysokim plonie. 3. Napęd wałów spulchniacza przy pomocy przekładni łańcuchowej (łańcuch dwurzędowy 3 ). 4. Możliwość pracy bez spulchniacza/walców - łatwy demontaż umożliwia szybką zamianę spulchniacza na walce i odwrotnie. Transportery w zestawach GigaCUT są napędzane własnym układem hydraulicznym i składają się z pompy hydraulicznej, chłodnicy oleju i dwóch silników hydraulicznych. Włączanie i wyłączanie pracy transporterów (niezależne) jest realizowane przy pomocy konsoli elektrycznej wyprowadzonej do kabiny operatora ciągnika. Szerokość pokosu ok. Wydajność robocza ** Min. wysok. transportowa Masa bez transportera Zalety walców pokosu: 1. Napęd za pomocą wałów WPT z pełną osłoną. 2. Nowe lekkie przekładnie do napędu: - walca górnego - mocny pasek zębaty, - walca dolnego - łańcuch podwójny ľ. 3. Szerokie walce na listwie tnącej zwiększają skuteczność łamania łodyg roślin motylkowych. 4. Pochylenie osi górnego walca do przodu o duży kąt do listwy tnącej polepsza przechwyt zielonki. 5. Oba wałki walców są napędzane. Wałek górny jest zawieszony na dwóch wahaczach z dociskiem sprężynowym (regulowanym), co umożliwia koszenie nawet największych łanów zielonek. KOMBINACJA TRZECH KOSIAREK GigaCUT KDD 80 S/T 8,0 m 2 x 1,4-1,9 m 2 x 28 od 200 KM ok. 10 ha/h 2400 kg Spulchniacz współwymienny z walcami. KDD 940 S/T 9,40 m 2 x 1,4-1,9 m 2 x 8 32 od 220 KM ok. 11 ha/h 4,5 m 2590 kg KDD 80 W/T 8,0 m 2 x 1,4-1,9 m 2 x 28 od 200 KM ok. 10 ha/h 220 kg KDD 940 W/T 9,40 m 2 x 1,4-1,9 m 2 x 8 32 od 220 KM ok. 11 ha/h 4,50 m 280 kg 1,4-1,9 m 14 (x2) ok kg * T - Możliwość wyposażenia w transporter pokosu (szerokość taśmy 0, m - masa z hydr. 30 kg lub 1,0 m - masa z hydr. 430 kg. ** Wydajność zależy od realnej prędkości roboczej ciągnika (SaMASZ nie określa max. prędkości roboczej).

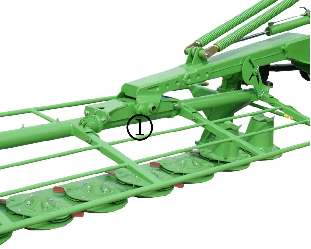

7 KOSIARKI DYSKOWE TYLNE Z CENTRALNYM ZAWIESZENIEM KDTC 20 KDTC 20 S lub W KDTC 300 KDTC 300 S lub W KDTC 340 Zalety kosiarek KDTC: 1. Doskonałe kopiowanie terenu. 2. Równomierne rozłożenie ciężaru na całej długości maszyny. 3. Duży zakres pochylenia (do 24 ), co umożliwia pracę na nierównościach oraz stromym terenie. Napęd z przekładni centralnej do przekładni listwy tnącej jest realizowany przez wał WPT ze sprzęgłem ciernym, które chroni listwę tnącą przed zniszczeniem. Ustawianie kosiarki do pozycji transportowej, roboczej oraz przejazdu nad pokosami za pomocą siłownika hydraulicznego kosiarki. W kosiarkach KDTC zastosowano bezpiecznik hydrauliczny taki sam jak w zestawach kosiarek dwustronnych. Chroni on zespoły kosiarkowe przed najazdem na niewysokie przeszkody. Podczas napotkania przeszkody zespół tnący odchyla się do tyłu o kąt 30, jednocześnie unosząc się o około 0 cm. Po ominięciu przeszkody zespół tnący samoczynnie wraca do pozycji roboczej. Szerokość pokosu Wydajność robocza ok. Min. wys. transportowa Masa spulchniacza (S) KDTC 20 ok. 1,50 m - 1,90 m 12 (x2) od 0 KM 3,0 m 190 kg Masa walców (W) 20 kg Masa 80 kg KOSIARKI DYSKOWE TYLNE KDTC KDTC 20 S/W ok. 1,50 m - 1,90 m 12 (x2) 3,0 m 100 kg KDTC 300 ok. 1,50 m / 2,00 m 14 (x2) 230 kg 330 kg 930 kg KDTC 300 S/W ok. 1,50 m / 1,90 m 14 (x2) 110 kg KDTC 340 3,40 m ok. 1,50 m / 1,90 m 8 1 (8x2) 4,0 ha/h 4,50 m * Nabywca kosiarki ze spulchniaczem lub walcami, jeżeli przewiduje pracę bez S/W powinien nabyć dodatkowo osłonę. 990 kg

8 KOSIARKI DYSKOWE CZOŁOWE Trójkąt zaczepowy w standardzie HYDRAULIKA W kosiarkach czołowych zastosowaliśmy nowoczesne rozwiązania: 1. Nowe mocniejsze zawieszenie o skoku roboczym do 400 mm z blokadą transportową. Rodzaj STANDARD Szerokość pokosu ok. Wydajność robocza Masa KDF 20 1,20-1,50 m 12 (x2) od 0 KM 10 kg 300 m 1,40-1,90 m 14 (x2) 0 kg KDF 390 3,90 m 1,80-2,30 m 9 18 (9x2) od 100 KM 4,5 ha/h 820 kg 2. Na życzenie 2 siłowniki hydrauliczne w zawieszeniu. 3. Sprężyny odciążające umożliwiają płynną regulację nacisku na grunt. 4. Zapadka transportowa w zawieszeniu. 5. Wszystkie kosiarki czołowe sprzedajemy wyłącznie z wałem przekaźnika mocy posiadającym sprzęgło cierne i jednokierunkowe. Konstrukcja przekładni centralnej umożliwia dopasowanie kierunku obrotów do rzeczywistego kierunku obrotów czołowego WOM ciągnika.. Fabrycznie SaMASZ ustawia prawy kierunek obrotów. Jeżeli użytkownik potrzebuje zmiany na lewe, wystarczy zdemontować przekładnię (8 szt. śrub M14) i ponownie zamontować odwracając o 180. KOSIARKI DYSKOWE CZOŁOWE Standardowe Ze spulchniaczem KDF 340 3,40 m 1,80-2,30 m 8 1 (8x2) 4,0 ha/h 880 kg KDF 20 S 1,20-1,50 m 12 (x2) 2x 90 kg S 1,20-1,90 m 14 (x2) od 100 KM 2x 1090 kg Z walcami pokosu KDF 20 W 1,20-1,50 m 12 (x2) 2x 1010 kg W 1,20-1,90 m 14 (x2) 2x 1140 kg ISO 9001: Białystok ul. Trawiasta 30 tel fax samasz@samasz.pl Wydanie 2008/2009
