1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOW Y (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (2 1 ) Numer zgłoszenia: (22) Data zgłoszenia: (51) IntCl6: A01D 34/07 ( 5 4 ) Nożycowa kosiarka ciągnikowa (43) Zgłoszenie ogłoszono: BUP 01/96 (73) Uprawniony z patentu: Małachowski Marek, Klebark Wielki, PL (45) O udzieleniu patentu ogłoszono: W UP 09/99 (72) Twórca wynalazku: Marek Małachowski, Klebark Wielki, PL PL B1 ( 5 7 ) 1. Nożycowa kosiarka ciągnikowa, mocowana na trzypunktowym układzie zawieszenia ciągnika i napędzana z wałka odbioru mocy ciągnika, której podstawowymi zespołami i mechanizmami są: rama, układ napędowy, usytuowany z prawej strony kosiarki przyrząd tnący, targaniec i mechanizm podnoszenia przyrządu tnącego, znamienna tym, że je przyrząd tnący składa się z dwóch podzepołów tnących: poziomego i pionowego, przy czym belka palcowa (7) pionowego podzespołu tnącego zawieszona jest na zewnętrznym końcu belki palcowej (2) poziomego podzespołu tnącego. Fig. 1 Fig. 2

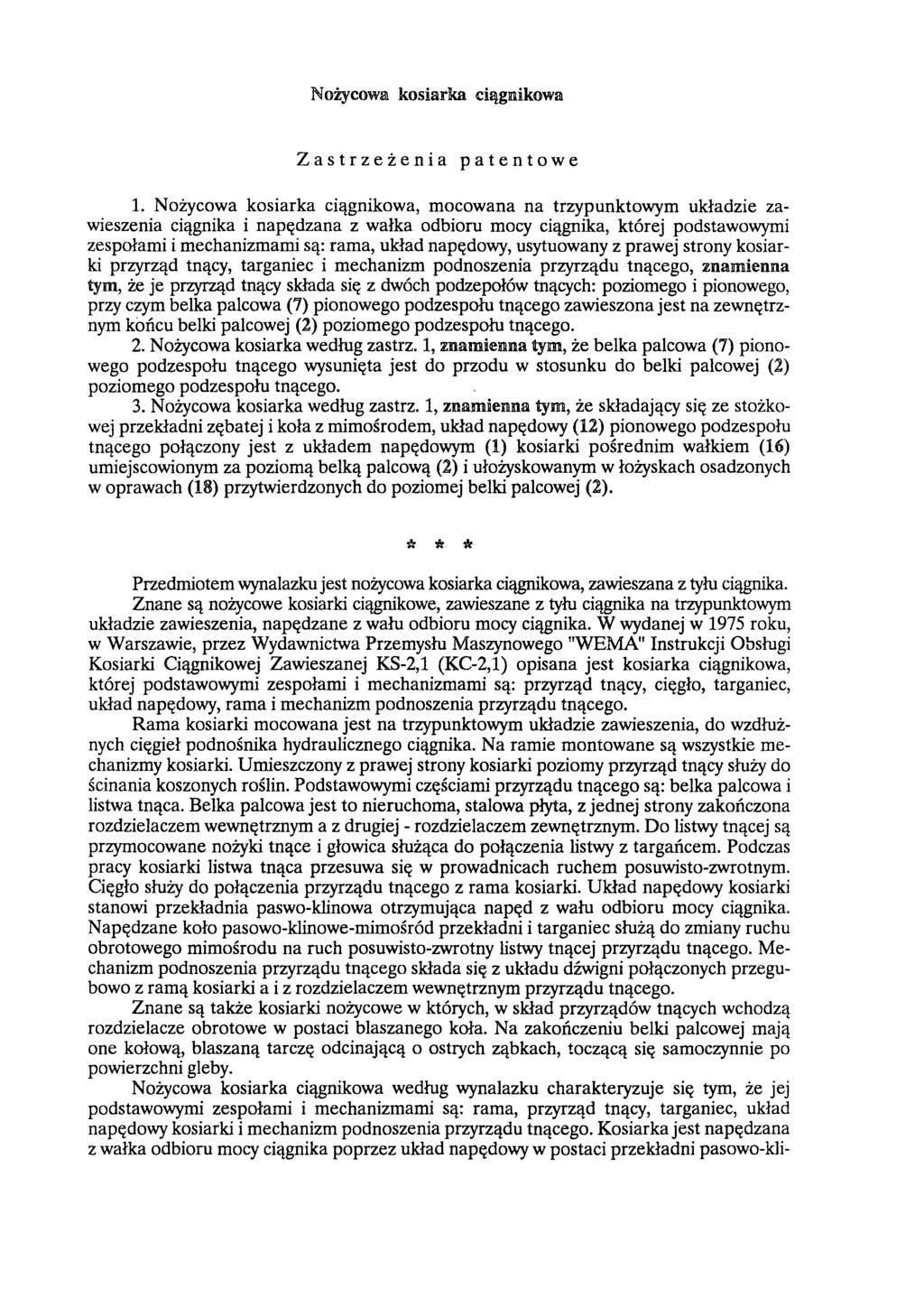

2 Nożycowa kosiarka ciągnikowa Zastrzeżenia patentowe 1. Nożycowa kosiarka ciągnikowa, mocowana na trzypunktowym układzie zawieszenia ciągnika i napędzana z wałka odbioru mocy ciągnika, której podstawowymi zespołami i mechanizmami są: rama, układ napędowy, usytuowany z prawej strony kosiarki przyrząd tnący, targaniec i mechanizm podnoszenia przyrządu tnącego, znamienna tym, że je przyrząd tnący składa się z dwóch podzepołów tnących: poziomego i pionowego, przy czym belka palcowa (7) pionowego podzespołu tnącego zawieszona jest na zewnętrznym końcu belki palcowej (2) poziomego podzespołu tnącego. 2. Nożycowa kosiarka według zastrz. 1, znamienna tym, że belka palcowa (7) pionowego podzespołu tnącego wysunięta jest do przodu w stosunku do belki palcowej (2) poziomego podzespołu tnącego. 3. Nożycowa kosiarka według zastrz. 1, znamienna tym, że składający się ze stożkowej przekładni zębatej i koła z mimośrodem, układ napędowy (12) pionowego podzespołu tnącego połączony jest z układem napędowym (1) kosiarki pośrednim wałkiem (16) umiejscowionym za poziomą belką palcową (2) i ułożyskowanym w łożyskach osadzonych w oprawach (18) przytwierdzonych do poziomej belki palcowej (2). * * * Przedmiotem wynalazku jest nożycowa kosiarka ciągnikowa, zawieszana z tyłu ciągnika. Znane są nożycowe kosiarki ciągnikowe, zawieszane z tyłu ciągnika na trzypunktowym układzie zawieszenia, napędzane z wału odbioru mocy ciągnika. W wydanej w 1975 roku, w Warszawie, przez Wydawnictwa Przemysłu Maszynowego "WEMA" Instrukcji Obsługi Kosiarki Ciągnikowej Zawieszanej KS-2,1 (KC-2,1) opisana jest kosiarka ciągnikowa, której podstawowymi zespołami i mechanizmami są: przyrząd tnący, cięgło, targaniec, układ napędowy, rama i mechanizm podnoszenia przyrządu tnącego. Rama kosiarki mocowana jest na trzypunktowym układzie zawieszenia, do wzdłużnych cięgieł podnośnika hydraulicznego ciągnika. Na ramie montowane są wszystkie m e- chanizmy kosiarki. Umieszczony z prawej strony kosiarki poziomy przyrząd tnący służy do ścinania koszonych roślin. Podstawowymi częściami przyrządu tnącego są: belka palcowa i listwa tnąca. Belka palcowa jest to nieruchoma, stalowa płyta, z jednej strony zakończona rozdzielaczem wewnętrznym a z drugiej - rozdzielaczem zewnętrznym. D o listwy tnącej są przymocowane nożyki tnące i głowica służąca do połączenia listwy z targańcem. Podczas pracy kosiarki listwa tnąca przesuwa się w prowadnicach ruchem posuwisto-zwrotnym. Cięgło służy do połączenia przyrządu tnącego z rama kosiarki. Układ napędowy kosiarki stanowi przekładnia paswo-klinowa otrzymująca napęd z wału odbioru mocy ciągnika. Napędzane koło pasowo-klinowe-mimośród przekładni i targaniec służą do zmiany ruchu obrotowego mimośrodu na ruch posuwisto-zwrotny listwy tnącej przyrządu tnącego. M e- chanizm podnoszenia przyrządu tnącego składa się z układu dźwigni połączonych przegubowo z ramą kosiarki a i z rozdzielaczem wewnętrznym przyrządu tnącego. Znane są także kosiarki nożycowe w których, w skład przyrządów tnących wchodzą rozdzielacze obrotowe w postaci blaszanego koła. Na zakończeniu belki palcowej mają one kołową, blaszaną tarczę odcinającą o ostrych ząbkach, toczącą się samoczynnie po powierzchni gleby. Nożycowa kosiarka ciągnikowa według wynalazku charakteryzuje się tym, że jej podstawowymi zespołami i mechanizmami są: rama, przyrząd tnący, targaniec, układ napędowy kosiarki i mechanizm podnoszenia przyrządu tnącego. Kosiarka jest napędzana z wałka odbioru mocy ciągnika poprzez układ napędowy w postaci przekładni pasowo-kli-

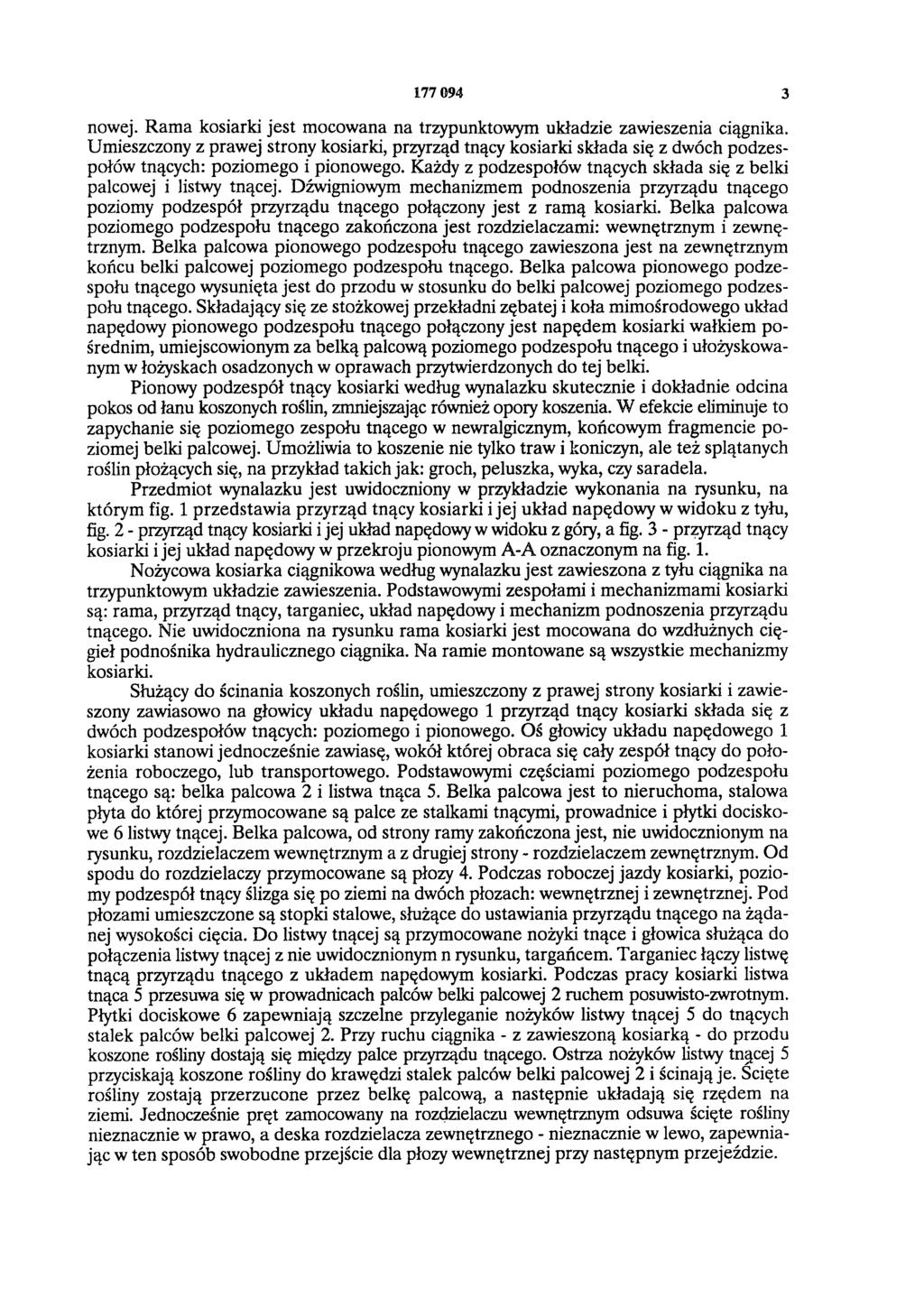

3 nowej. Rama kosiarki jest mocowana na trzypunktowym układzie zawieszenia ciągnika. Umieszczony z prawej strony kosiarki, przyrząd tnący kosiarki składa się z dwóch podzespołów tnących: poziomego i pionowego. Każdy z podzespołów tnących składa się z belki palcowej i listwy tnącej. Dźwigniowym mechanizmem podnoszenia przyrządu tnącego poziomy podzespół przyrządu tnącego połączony jest z ramą kosiarki. Belka palcowa poziomego podzespołu tnącego zakończona jest rozdzielaczami: wewnętrznym i zewnętrznym. Belka palcowa pionowego podzespołu tnącego zawieszona jest na zewnętrznym końcu belki palcowej poziomego podzespołu tnącego. Belka palcowa pionowego podzespołu tnącego wysunięta jest do przodu w stosunku do belki palcowej poziomego podzespołu tnącego. Składający się ze stożkowej przekładni zębatej i koła mimośrodowego układ napędowy pionowego podzespołu tnącego połączony jest napędem kosiarki wałkiem pośrednim, umiejscowionym za belką palcową poziomego podzespołu tnącego i ułożyskowa nym w łożyskach osadzonych w oprawach przytwierdzonych do tej belki. Pionowy podzespół tnący kosiarki według wynalazku skutecznie i dokładnie odcina pokos od łanu koszonych roślin, zmniejszając również opory koszenia. W efekcie eliminuje to zapychanie się poziomego zespołu tnącego w newralgicznym, końcowym fragmencie poziomej belki palcowej. Umożliwia to koszenie nie tylko traw i koniczyn, ale też splątanych roślin płożących się, na przykład takich jak: groch, peluszka, wyka, czy saradela. Przedmiot wynalazku jest uwidoczniony w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia przyrząd tnący kosiarki i jej układ napędowy w widoku z tyłu, fig. 2 - przyrząd tnący kosiarki i jej układ napędowy w widoku z góry, a fig. 3 - przyrząd tnący kosiarki i jej układ napędowy w przekroju pionowym A-A oznaczonym na fig. 1. Nożycowa kosiarka ciągnikowa według wynalazku jest zawieszona z tyłu ciągnika na trzypunktowym układzie zawieszenia. Podstawowymi zespołami i mechanizmami kosiarki są: rama, przyrząd tnący, targaniec, układ napędowy i mechanizm podnoszenia przyrządu tnącego. Nie uwidoczniona na rysunku rama kosiarki jest mocowana do wzdłużnych cięgieł podnośnika hydraulicznego ciągnika. Na ramie montowane są wszystkie mechanizmy kosiarki. Służący do ścinania koszonych roślin, umieszczony z prawej strony kosiarki i zawieszony zawiasowo na głowicy układu napędowego 1 przyrząd tnący kosiarki składa się z dwóch podzespołów tnących: poziomego i pionowego. Oś głowicy układu napędowego 1 kosiarki stanowi jednocześnie zawiasę, wokół której obraca się cały zespół tnący do położenia roboczego, lub transportowego. Podstawowymi częściami poziomego podzespołu tnącego są: belka palcowa 2 i listwa tnąca 5. Belka palcowa jest to nieruchoma, stalowa płyta do której przymocowane są palce ze stalkami tnącymi, prowadnice i płytki dociskowe 6 listwy tnącej. Belka palcowa, od strony ramy zakończona jest, nie uwidocznionym na rysunku, rozdzielaczem wewnętrznym a z drugiej strony - rozdzielaczem zewnętrznym. Od spodu do rozdzielaczy przymocowane są płozy 4. Podczas roboczej jazdy kosiarki, poziomy podzespół tnący ślizga się po ziemi na dwóch płozach: wewnętrznej i zewnętrznej. Pod płozami umieszczone są stopki stalowe, służące do ustawiania przyrządu tnącego na żądanej wysokości cięcia. D o listwy tnącej są przymocowane nożyki tnące i głowica służąca do połączenia listwy tnącej z nie uwidocznionym n rysunku, targańcem. Targaniec łączy listwę tnącą przyrządu tnącego z układem napędowym kosiarki. Podczas pracy kosiarki listwa tnąca 5 przesuwa się w prowadnicach palców belki palcowej 2 ruchem posuwisto-zwrotnym. Płytki dociskowe 6 zapewniają szczelne przyleganie nożyków listwy tnącej 5 do tnących stalek palców belki palcowej 2. Przy ruchu ciągnika - z zawieszoną kosiarką - do przodu koszone rośliny dostają się między palce przyrządu tnącego. Ostrza nożyków listwy tnącej 5 przyciskają koszone rośliny do krawędzi stalek palców belki palcowej 2 i ścinają je. Ścięte rośliny zostają przerzucone przez belkę palcową, a następnie układają się rzędem na ziemi. Jednocześnie pręt zamocowany na rozdzielaczu wewnętrznym odsuwa ścięte rośliny nieznacznie w prawo, a deska rozdzielacza zewnętrznego - nieznacznie w lewo, zapewniając w ten sposób swobodne przejście dla płozy wewnętrznej przy następnym przejeździe.

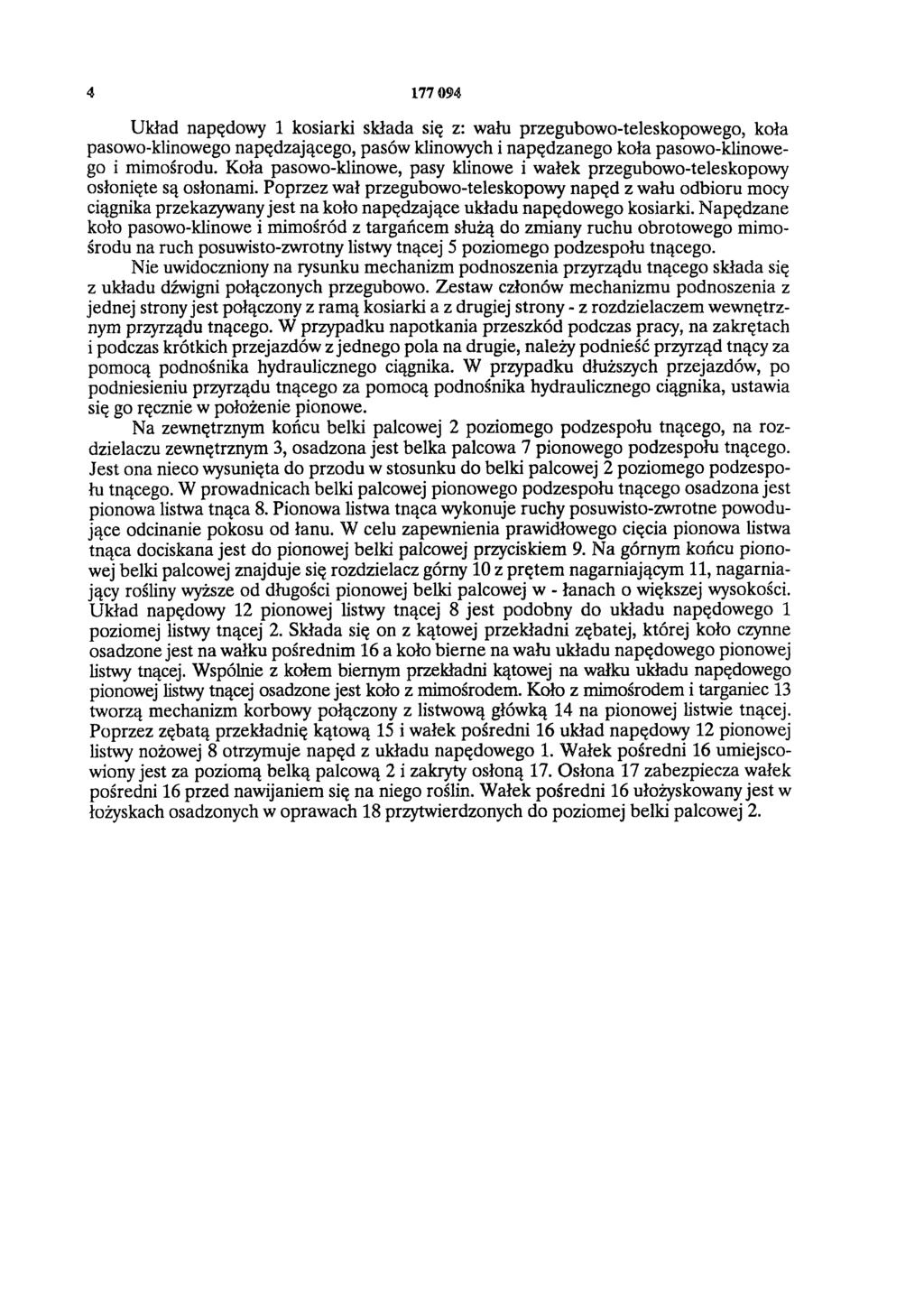

4 Układ napędowy 1 kosiarki składa się z: wału przegubowo-teleskopowego, koła pasowo-klinowego napędzającego, pasów klinowych i napędzanego koła pasowo-klinowe go i mimośrodu. Koła pasowo-klinowe, pasy klinowe i wałek przegubowo-teleskopowy osłonięte są osłonami. Poprzez wał przegubowo-teleskopowy napęd z wału odbioru mocy ciągnika przekazywany jest na koło napędzające układu napędowego kosiarki. Napędzane koło pasowo-klinowe i mimośród z targańcem służą do zmiany ruchu obrotowego mimośrodu na ruch posuwisto-zwrotny listwy tnącej 5 poziomego podzespołu tnącego. Nie uwidoczniony na rysunku mechanizm podnoszenia przyrządu tnącego składa się z układu dźwigni połączonych przegubowo. Zestaw członów mechanizmu podnoszenia z jednej strony jest połączony z ramą kosiarki a z drugiej strony - z rozdzielaczem wewnętrznym przyrządu tnącego. W przypadku napotkania przeszkód podczas pracy, na zakrętach i podczas krótkich przejazdów z jednego pola na drugie, należy podnieść przyrząd tnący za pomocą podnośnika hydraulicznego ciągnika. W przypadku dłuższych przejazdów, po podniesieniu przyrządu tnącego za pomocą podnośnika hydraulicznego ciągnika, ustawia się go ręcznie w położenie pionowe. Na zewnętrznym końcu belki palcowej 2 poziomego podzespołu tnącego, na rozdzielaczu zewnętrznym 3, osadzona jest belka palcowa 7 pionowego podzespołu tnącego. Jest ona nieco wysunięta do przodu w stosunku do belki palcowej 2 poziomego podzespołu tnącego. W prowadnicach belki palcowej pionowego podzespołu tnącego osadzona jest pionowa listwa tnąca 8. Pionowa listwa tnąca wykonuje ruchy posuwisto-zwrotne powodujące odcinanie pokosu od łanu. W celu zapewnienia prawidłowego cięcia pionowa listwa tnąca dociskana jest do pionowej belki palcowej przyciskiem 9. Na górnym końcu pionowej belki palcowej znajduje się rozdzielacz górny 10 z prętem nagarniającym 11, nagarniający rośliny wyższe od długości pionowej belki palcowej w - łanach o większej wysokości. Układ napędowy 12 pionowej listwy tnącej 8 jest podobny do układu napędowego 1 poziomej listwy tnącej 2. Składa się on z kątowej przekładni zębatej, której koło czynne osadzone jest na wałku pośrednim 16 a koło bierne na wału układu napędowego pionowej listwy tnącej. Wspólnie z kołem biernym przekładni kątowej na wałku układu napędowego pionowej listwy tnącej osadzone jest koło z mimośrodem. Koło z mimośrodem i targaniec 13 tworzą mechanizm korbowy połączony z listwową główką 14 na pionowej listwie tnącej. Poprzez zębatą przekładnię kątową 15 i wałek pośredni 16 układ napędowy 12 pionowej listwy nożowej 8 otrzymuje napęd z układu napędowego 1. W ałek pośredni 16 umiejscowiony jest za poziomą belką palcową 2 i zakryty osłoną 17. Osłona 17 zabezpiecza wałek pośredni 16 przed nawijaniem się na niego roślin. Wałek pośredni 16 ułożyskowany jest w łożyskach osadzonych w oprawach 18 przytwierdzonych do poziomej belki palcowej 2.

5 Fig. 2 Fig. 3

6 Fig. 1 Departament Wydawnictw UP RP. Nakład 70 egz. Cena 2,00 zł.
