1 ,,P A S T S.C.. Stanisław OBŁÓJ, Paweł KUŁAKOWSKI Projekty budowlane, Nadzory inwestorskie, Kosztorysy budowlane i inwestorskie, Organizacje budów, Obsługa inwestorska, Specyfikacje techniczne wykonania robót, Opinie, ekspertyzy i oceny techniczne e wykonanych robót. NIP , REGON Słupno ul. Bieszczadzka 14, Marki ul. Piłsudskiego 25, Marki tel./fax. ( 022 ) , ( 022 ) , , stanislawobloj@vp.pl EGZ Inwestora PROJEKT BUDOWLANO WYKONAWCZY NA WYKONANIE WYMIANY STOLARKI OKIENNEJ I DRZWIOWEJ DREWNIANEJ NA STOLARKĘ OKIENNĄ I DRZWIOWĄ Z PCW. Adres budowy; Marki ul. Wczasowa 5 Inwestor; Zespół Obsługi Placówek Oświatowych w Markach Marki ul. Wczasowa 5 OPRACOWAŁ : Autor opracowania Numer uprawnień Rodzaj uprawnień Data opracowania Podpis Arch. PAWEŁ KUŁAKOWSKI Tech. Bud. STANISŁAW OBLÓJ Upr. Bud. St 83/85 MA Upr. Bud. Wa 516/93 MAZ/BO/5017/01 Architektoniczne kwiecień 2008 Konstrukcyjno - budowlane kwiecień 2008 kwiecień 2008

2 ZAWARTOŚĆ PROJEKTU 1. Opis techniczny ogólny. 2. Parametry techniczne projektowanych okien i drzwi. 3. Parametry techniczne montaŝu stolarki. 4. Zakres robót budowlanych do wykonania. 5. Informacja dotycząca planu BIOZ.. 6. Zaświadczenie o wpisie do Mazowieckiej Okręgowej Izby InŜynierów Bud. 7. Kopia uprawnień projektanta. 8. Oświadczenie o sporządzeniu projektu budowlanego. CZĘŚĆ RYSUNKOWA. 1. Inwentaryzacja stolarki okiennej i drzwiowej. 2. Zestawienie stolarki okiennej. 3. Zestawienie stolarki drzwiowej. 4. Projektowany podział stolarki okiennej. 5. Projektowany podział stolarki drzwiowej. 6. Projektowany podział i schematy wykonania zespołu okien w hali gimnastycznej. 7. Schematy profili okien, drzwi i belki spinającej sprzęgła.

3 OPIS TECHNICZNY Do projektu budowlano wykonawczego wymiany stolarki okiennej i drzwiowej drewnianej na stolarkę okienną i drzwiową z pcv i stolarkę aluminiową w Zespole Szkół w Markach. 1. Opis ogólny. Zespół Szkół przy ul. Wczasowej 5 jest budynkiem dwukondygnacyjnym częściowo podpiwniczonym z halą sportową. W budynku hali sportowej jest trybuna dla widzów z drzwiami ewakuacyjnymi. Projektowana stolarka okienna w salach lekcyjnych posiada w co drugim oknie napowietrzacze regulowane ręcznie. W pomieszczeniach gdzie występują trzy okna naleŝy zamontować dwa napowietrzacze. W pomieszczeniach gdzie występuje jedno okno naleŝy w nim zamontować napowietrzacz. W oknach po jednej i drugiej stronie drzwi wejściowych w holu głównym budynku projektuje w oknach się klamkę z kluczem. W projektowanych zestawach okien w hali sportowej projektuje się otwieranie okien za pomocą otwieracza naświetla Primat 190 Compact w co drugim pionie zestawu okien. Projektowana stolarka okienna z pcv w formie drzwi balkonowe dwuskrzydłowe posiada zaprojektowaną szerokość minimalnego otwarcia skrzydła w świetle 0,90 m. Stolarka drzwiowa z aluminium dwuskrzydłowa i jednoskrzydłowa została zaprojektowana o szerokości otwarciu jednego skrzydła 0,90 m w świetle. Parapety zewnętrzne zaprojektowano z blachy powlekanej gr. 0,55 mm w kolorze brązowym. Okap okapnika parapetu musi wystawać poza istniejące lico ściany o 0,21 m. Projektuje się w Zespole Szkół nr 2 stolarkę okienna i drzwiową pcv oraz stolarkę drzwiową i aluminiową w oparciu o parametry techniczne: I. Okucia budowlane: a, dla okien: mikroroszczelnienie mechanizm T 13/3, mechanizm wielostopniowego uchyłu okna MSL, blokada obrotu klamki FSSW,

4 ręczna regulacja docisku skrzydła do ościeŝnicy, ogranicznik otwarcia okna DB, klamka, klamka z kluczem, klamka z przyciskiem, zawiasy. b, dla drzwi z pcv i aluminium: zasuwnica z dwoma ryglami dla kaŝdych drzwi, dwa zamki atestowane dla drzwi aluminiowych, zawiasy po trzy sztuki dla kaŝdego skrzydła, pochwyty dla drzwi zewnętrznych aluminiowych kolor brąz, rygiel mechaniczny dla kaŝdych drzwi, próg aluminiowy z przekładką termiczną, samozamykacz hydrauliczny z funkcja stop z liczbą faz zamykania 3 i blokadą ramienia dla drzwi aluminiowych, kąt otwarcia samozamykacza 180 stopni, kolor złoty dąb od zewnątrz dla drzwi balkonowych, od wewnątrz biały, kolor złoty dąb od zewnątrz dla drzwi aluminiowych, od wewnątrz brązowy. urządzenie antypaniczne dla drzwi do wejścia na trybunę hali sportowej. II. Stolarka okienna z PCV profil pięciokomorowy rama niezlicowana; - rozwierne, uchylne, uchylno - rozwierne odparowniki, napowietrzacze regulowane ręcznie, napowietrzacze higrosterowane z okapnikiem w hali sportowej. odporność na obciąŝenie wiatrem klasa C5/B5, paroprzepuszczalność powietrzklasa 4, szczelność na wody opadowe klasa 9 A, klasa odporności na włamanie WK 2

5 profil Perfectlaine pięciokomorowy klasa A ścianki zew. profil gr. 3 mm szer. komór minimum 5 mm, rama wzmocnienie stalowe, ocynkowane ogniowo 275g/mkw. o przekroju zamkniętym; skrzydło pięćiokomorowe półlicowane skośne, dwie uszczelki z powierzchniami ukierunkowanymi, zamki w klamkach w oknach na holu głównym szkoły, klas odporności ogniowej w/g DIN VENUV , atest higieniczny, atest ppoŝ, poziom hałasu 32 db, współczynnik K dla ramy W/(m2K)1.4, kolor od zewnątrz złoty dąb profil barwiony w masie, - koegstruzja, szerokość zgrzewu widocznego od strony zewnętrznej kolor do 2 mm w skrzydłach i ramie okiennej, od wewnątrz kolor biały otwieracz naświetla co drugiego okna w hali sportowej Primat 190 Compact, gwarancja producenta, parapety zewnętrzne z blachy o.c. powlekanej kolor brąz gr. 0,55 mm zakończone zaślepkami bocznymi odwadniającymi plastykowymi, minimalna odległość okapu parapetu od istniejącej ściany 21 cm. III. Stolarka drzwiowa z PCV: - profil szer 70 mm pięciokomorowy wysokoudarowy PVC rama nie zlicowana, nie zawierające kadmu i plastyfiktorów wzmocniony kształtownikami ze stali ocynkowanej ościeŝnicy, słupków i skrzydeł odporny na działanie warunków atmosferycznych,od zew. kolor złoty dąb, od wew. kolor biały. - skrzydło półlicowane skośne kolor od zewnątrz złoty dąb, od wewnątrz kolor biały,

6 - liczba komór minimum 5 - skrzydło liczba komór minimum 3, - grubość ścianek zgodnie z normą z PN EN 12608, - wypełnienie pakiety szybowe, - łączenie naroŝy skrzydeł drzwiowych dodatkowo za pomocą łączników mechanicznych zgrzewanych umieszczonych wewnątrz zamkniętego wzmocnienia skrzydła, - grubość wypełnienia 61 mm, - wykończenie profili lakierowanie nakładki aluminiowe, - wytrzymałość na zginanie > 45/>85, - odporność na uderzenia bez pęknięć w temperaturze +40 stopni C wg DIN 53453, - wydłuŝenie względne > 100wg DIN 53455, - współczynnik przenikania ciepła U W/m2K 1,3, - poziom hałasu 36 db, - uszczelki z EPDM silikonowe zgrzewane w kolorze czarnym, - szyba pakiet Ar-44.2 termo. współczynnik K 1,0. - gwarancja producenta. IV. Stolarka aluminiowa o parametrach nie gorszych jak określa Aprobata Techniczna AT / profil 62,5 x 68 mm, wypełnienie pakiety szybowe obustronnie P2. - profil od zewnątrz oklejone reoulitem kolor złoty dąb od wewnątrz kolor brąz - gwarancja min. 5 lat. V. Szkło Do szklenia naleŝy stosować szkło płaskie walcowane wg PN-78/B

7 Czyli dla okien i drzwi; szkło pakiet szybowy ciepłochonny float Ug =1,0 Argon, okna w hali sportowej od wewnątrz szyba bezpieczna P 2, Dla drzwi z aluminiu pakiet szybowy bezpieczny P2 od zewnątrz i wewnątrz, dwustronnie Ar-44.2 termo. Uszczelka butylen, absorbent pary wodnej wykończenie pakietu szybowego silikon lub tiokol VI. Parametry techniczne montaŝu stolarki okiennej i drzwiowej. Niniejsza instrukcja jest instrukcją montaŝową i dotyczy montaŝu okien z

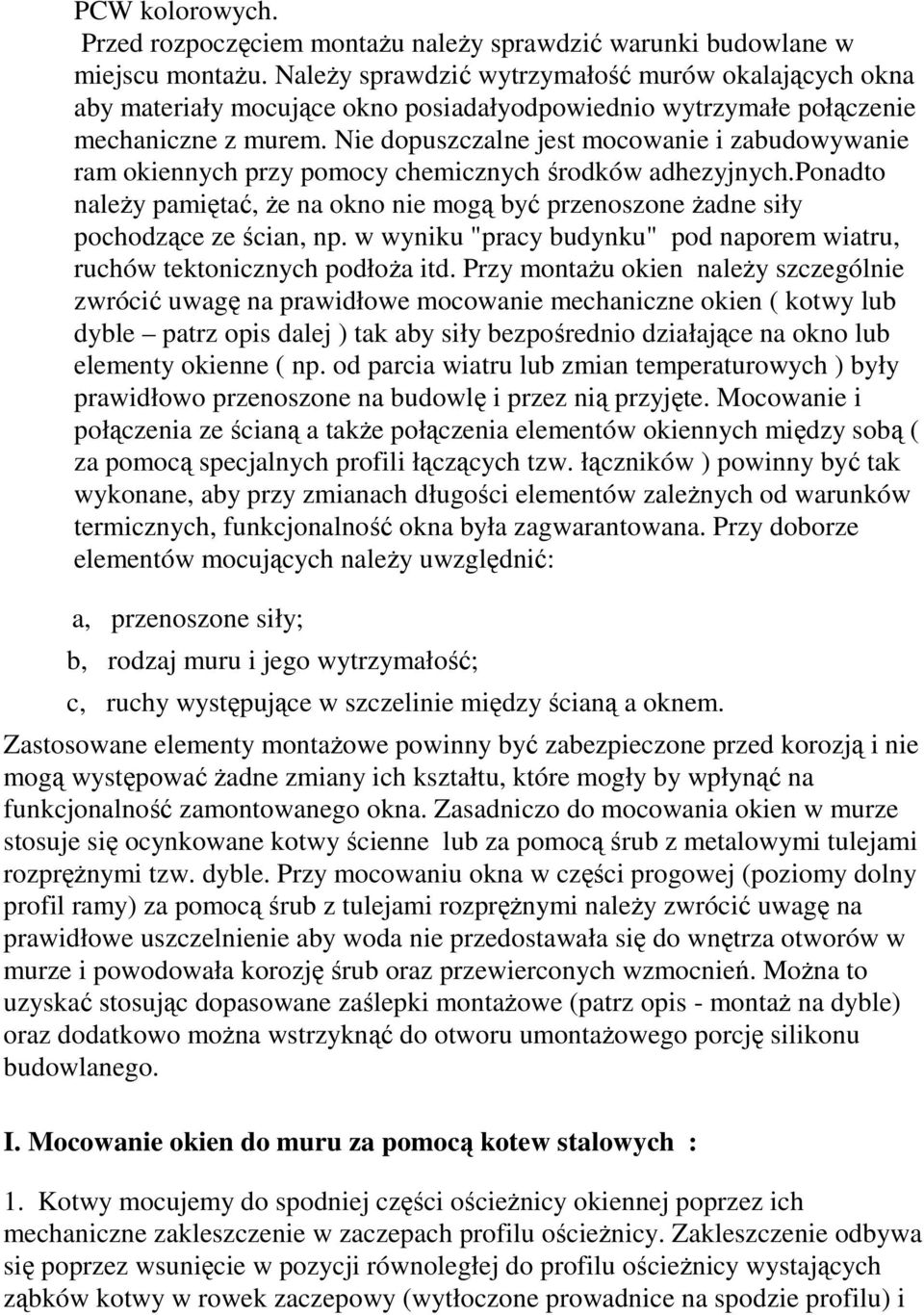

8 PCW kolorowych. Przed rozpoczęciem montaŝu naleŝy sprawdzić warunki budowlane w miejscu montaŝu. NaleŜy sprawdzić wytrzymałość murów okalających okna aby materiały mocujące okno posiadałyodpowiednio wytrzymałe połączenie mechaniczne z murem. Nie dopuszczalne jest mocowanie i zabudowywanie ram okiennych przy pomocy chemicznych środków adhezyjnych.ponadto naleŝy pamiętać, Ŝe na okno nie mogą być przenoszone Ŝadne siły pochodzące ze ścian, np. w wyniku "pracy budynku" pod naporem wiatru, ruchów tektonicznych podłoŝa itd. Przy montaŝu okien naleŝy szczególnie zwrócić uwagę na prawidłowe mocowanie mechaniczne okien ( kotwy lub dyble patrz opis dalej ) tak aby siły bezpośrednio działające na okno lub elementy okienne ( np. od parcia wiatru lub zmian temperaturowych ) były prawidłowo przenoszone na budowlę i przez nią przyjęte. Mocowanie i połączenia ze ścianą a takŝe połączenia elementów okiennych między sobą ( za pomocą specjalnych profili łączących tzw. łączników ) powinny być tak wykonane, aby przy zmianach długości elementów zaleŝnych od warunków termicznych, funkcjonalność okna była zagwarantowana. Przy doborze elementów mocujących naleŝy uwzględnić: a, przenoszone siły; b, rodzaj muru i jego wytrzymałość; c, ruchy występujące w szczelinie między ścianą a oknem. Zastosowane elementy montaŝowe powinny być zabezpieczone przed korozją i nie mogą występować Ŝadne zmiany ich kształtu, które mogły by wpłynąć na funkcjonalność zamontowanego okna. Zasadniczo do mocowania okien w murze stosuje się ocynkowane kotwy ścienne lub za pomocą śrub z metalowymi tulejami rozpręŝnymi tzw. dyble. Przy mocowaniu okna w części progowej (poziomy dolny profil ramy) za pomocą śrub z tulejami rozpręŝnymi naleŝy zwrócić uwagę na prawidłowe uszczelnienie aby woda nie przedostawała się do wnętrza otworów w murze i powodowała korozję śrub oraz przewierconych wzmocnień. MoŜna to uzyskać stosując dopasowane zaślepki montaŝowe (patrz opis - montaŝ na dyble) oraz dodatkowo moŝna wstrzyknąć do otworu umontaŝowego porcję silikonu budowlanego. I. Mocowanie okien do muru za pomocą kotew stalowych : 1. Kotwy mocujemy do spodniej części ościeŝnicy okiennej poprzez ich mechaniczne zakleszczenie w zaczepach profilu ościeŝnicy. Zakleszczenie odbywa się poprzez wsunięcie w pozycji równoległej do profilu ościeŝnicy wystających ząbków kotwy w rowek zaczepowy (wytłoczone prowadnice na spodzie profilu) i

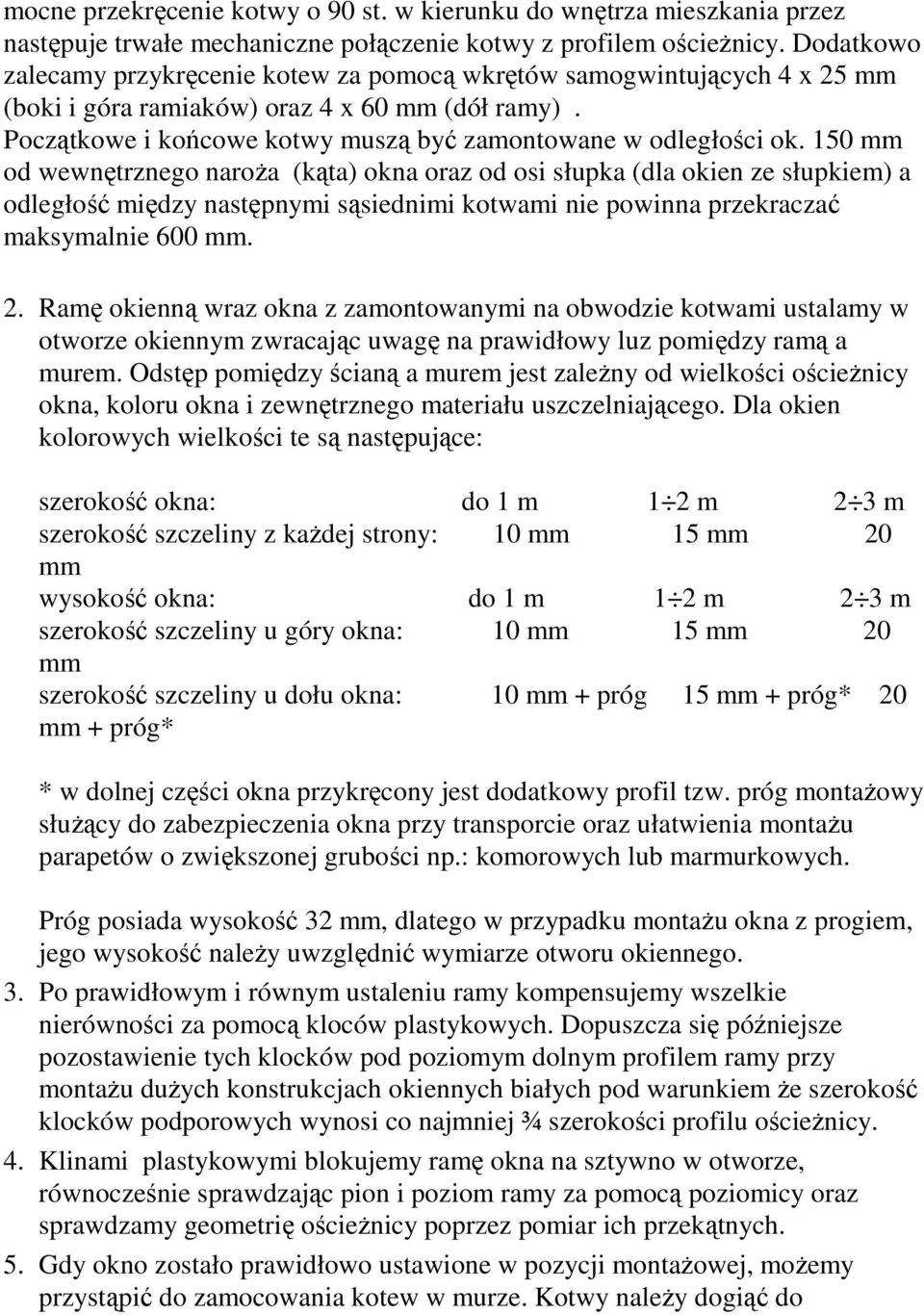

9 mocne przekręcenie kotwy o 90 st. w kierunku do wnętrza mieszkania przez następuje trwałe mechaniczne połączenie kotwy z profilem ościeŝnicy. Dodatkowo zalecamy przykręcenie kotew za pomocą wkrętów samogwintujących 4 x 25 mm (boki i góra ramiaków) oraz 4 x 60 mm (dół ramy). Początkowe i końcowe kotwy muszą być zamontowane w odległości ok. 150 mm od wewnętrznego naroŝa (kąta) okna oraz od osi słupka (dla okien ze słupkiem) a odległość między następnymi sąsiednimi kotwami nie powinna przekraczać maksymalnie 600 mm. 2. Ramę okienną wraz okna z zamontowanymi na obwodzie kotwami ustalamy w otworze okiennym zwracając uwagę na prawidłowy luz pomiędzy ramą a murem. Odstęp pomiędzy ścianą a murem jest zaleŝny od wielkości ościeŝnicy okna, koloru okna i zewnętrznego materiału uszczelniającego. Dla okien kolorowych wielkości te są następujące: szerokość okna: do 1 m 1 2 m 2 3 m szerokość szczeliny z kaŝdej strony: 10 mm 15 mm 20 mm wysokość okna: do 1 m 1 2 m 2 3 m szerokość szczeliny u góry okna: 10 mm 15 mm 20 mm szerokość szczeliny u dołu okna: 10 mm + próg 15 mm + próg* 20 mm + próg* * w dolnej części okna przykręcony jest dodatkowy profil tzw. próg montaŝowy słuŝący do zabezpieczenia okna przy transporcie oraz ułatwienia montaŝu parapetów o zwiększonej grubości np.: komorowych lub marmurkowych. Próg posiada wysokość 32 mm, dlatego w przypadku montaŝu okna z progiem, jego wysokość naleŝy uwzględnić wymiarze otworu okiennego. 3. Po prawidłowym i równym ustaleniu ramy kompensujemy wszelkie nierówności za pomocą kloców plastykowych. Dopuszcza się późniejsze pozostawienie tych klocków pod poziomym dolnym profilem ramy przy montaŝu duŝych konstrukcjach okiennych białych pod warunkiem Ŝe szerokość klocków podporowych wynosi co najmniej ¾ szerokości profilu ościeŝnicy. 4. Klinami plastykowymi blokujemy ramę okna na sztywno w otworze, równocześnie sprawdzając pion i poziom ramy za pomocą poziomicy oraz sprawdzamy geometrię ościeŝnicy poprzez pomiar ich przekątnych. 5. Gdy okno zostało prawidłowo ustawione w pozycji montaŝowej, moŝemy przystąpić do zamocowania kotew w murze. Kotwy naleŝy dogiąć do

10 elementów muru w ten sposób aby moŝliwe było ich mechaniczne przykręcenie do muru za pomocą odpowiednio dobranych kołków rozporowych o średnicy 8mm. Rodzaj kołków dobieramy w zaleŝności od rodzaju muru wg zaleceń i wytycznych producenta kołków. Pierwszy kołek mocujący kotwę do muru naleŝy przykręcić do muru poprzez otwór w kotwie znajdujący się jak najbliŝej profilu ościeŝnicy. II. Mocowanie okien do muru za pomocą specjalnych kołków rozporowych tzw. dybli: Okna moŝna mocować do muru takŝe za pomocą specjalnych kołków rozporowych z metalową tulejką rozpręŝną o średnicy mm dzięki którym moŝliwy jest montaŝ ramy okiennej bezpośrednio w murze poprzez przewiercenie profili ościeŝnicy i muru w jednej pozycji. Przygotowanie i ustawienie okna odbywa się tak jak przy mocowaniu ramy za pomocą kotew. Do wiercenia otworów naleŝy uŝywać przedłuŝonych wierteł aby nie uszkodzić ościeŝnicy futerkiem wiertarki. Otwór wykonujemy za pomocą wiertła odpowiednio dobranego do średnicy zastosowanej tulejki rozpręŝnej. Dodatkowo ze względu na fakt, Ŝe w ramie okiennej znajduje się wzmocnienie w kształcie litery C i od strony środka okna łeb dybla opierał by się tylko o ściankę profilu z PCV co przy silniejszym dokręceniu dybla spowoduje trwałe odkształcenie lub pęknięcie profilu ościeŝnicy. Dlatego w tym miejscu otwór ten powiększamy tak aby dybel został całkowicie wpuszczony do środka ramy okiennej tak aby jego łeb został oparty o ściankę wzmocnienia stalowego. Gwarantuje to poprawny i silny montaŝ ramy w murze bez obawy o jej uszkodzenie. Powstały otwór naleŝy zaślepić za pomocą plastykowych zaślepek fi 13 mm dostępnych w sklepie firmowym lub inną zaślepką dostępną w handlu. Ze względu na duŝe znaczenie prawidłowego i pewnego zamocowania okna, naleŝy ściśle przestrzegać zaleceń producentów kołków rozporowych dybli (odpowiednia średnica i długość otworu). Dopuszczalne jest pozostawienie łba dybla na profilu ościeŝnicy i załoŝenie płaskich zaślepek tzw. meblowych montowanych w krzyŝak łba wkrętu pod warunkiem jednak aby nie spowodować ugięcia (menisk wklęsły) lub pęknięcia powierzchni profilu pod łbem. NaleŜy takŝe zadbać o prawidłowe uszczelnienie styku łba wkrętu na powierzchni profilu np. za pomocą silikonu. UWAGA! Drzwi wejściowe (jedno i dwuskrzydłowe) ze względu na znaczne masy ich skrzydeł oraz częste ich otwieranie i powstające z tego powodu znaczne obciąŝenie ramy, zalecamy montować bardzo starannie i tylko i wyłącznie na dyble co

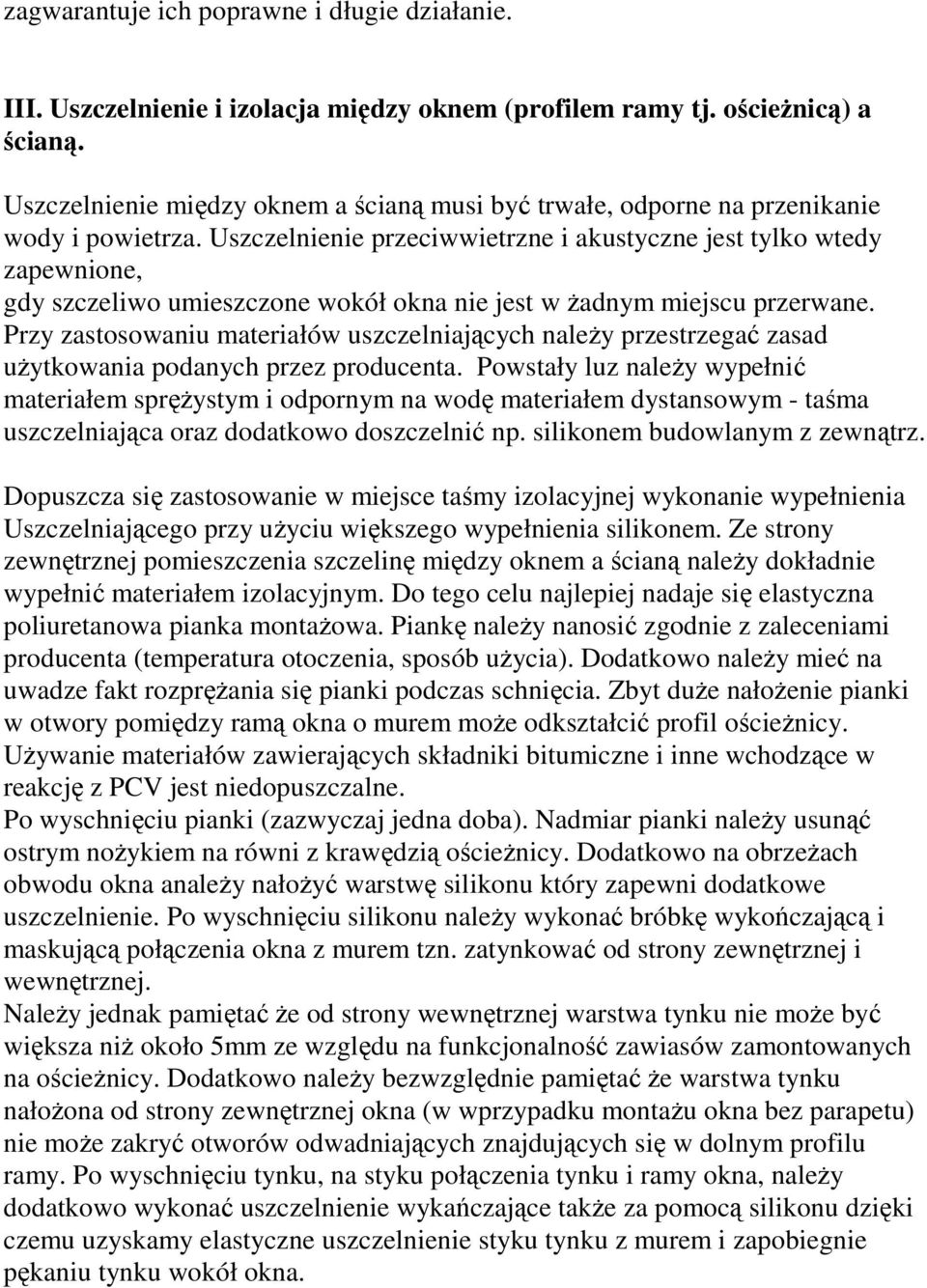

11 zagwarantuje ich poprawne i długie działanie. III. Uszczelnienie i izolacja między oknem (profilem ramy tj. ościeŝnicą) a ścianą. Uszczelnienie między oknem a ścianą musi być trwałe, odporne na przenikanie wody i powietrza. Uszczelnienie przeciwwietrzne i akustyczne jest tylko wtedy zapewnione, gdy szczeliwo umieszczone wokół okna nie jest w Ŝadnym miejscu przerwane. Przy zastosowaniu materiałów uszczelniających naleŝy przestrzegać zasad uŝytkowania podanych przez producenta. Powstały luz naleŝy wypełnić materiałem spręŝystym i odpornym na wodę materiałem dystansowym - taśma uszczelniająca oraz dodatkowo doszczelnić np. silikonem budowlanym z zewnątrz. Dopuszcza się zastosowanie w miejsce taśmy izolacyjnej wykonanie wypełnienia Uszczelniającego przy uŝyciu większego wypełnienia silikonem. Ze strony zewnętrznej pomieszczenia szczelinę między oknem a ścianą naleŝy dokładnie wypełnić materiałem izolacyjnym. Do tego celu najlepiej nadaje się elastyczna poliuretanowa pianka montaŝowa. Piankę naleŝy nanosić zgodnie z zaleceniami producenta (temperatura otoczenia, sposób uŝycia). Dodatkowo naleŝy mieć na uwadze fakt rozpręŝania się pianki podczas schnięcia. Zbyt duŝe nałoŝenie pianki w otwory pomiędzy ramą okna o murem moŝe odkształcić profil ościeŝnicy. UŜywanie materiałów zawierających składniki bitumiczne i inne wchodzące w reakcję z PCV jest niedopuszczalne. Po wyschnięciu pianki (zazwyczaj jedna doba). Nadmiar pianki naleŝy usunąć ostrym noŝykiem na równi z krawędzią ościeŝnicy. Dodatkowo na obrzeŝach obwodu okna analeŝy nałoŝyć warstwę silikonu który zapewni dodatkowe uszczelnienie. Po wyschnięciu silikonu naleŝy wykonać bróbkę wykończającą i maskującą połączenia okna z murem tzn. zatynkować od strony zewnętrznej i wewnętrznej. NaleŜy jednak pamiętać Ŝe od strony wewnętrznej warstwa tynku nie moŝe być większa niŝ około 5mm ze względu na funkcjonalność zawiasów zamontowanych na ościeŝnicy. Dodatkowo naleŝy bezwzględnie pamiętać Ŝe warstwa tynku nałoŝona od strony zewnętrznej okna (w wprzypadku montaŝu okna bez parapetu) nie moŝe zakryć otworów odwadniających znajdujących się w dolnym profilu ramy. Po wyschnięciu tynku, na styku połączenia tynku i ramy okna, naleŝy dodatkowo wykonać uszczelnienie wykańczające takŝe za pomocą silikonu dzięki czemu uzyskamy elastyczne uszczelnienie styku tynku z murem i zapobiegnie pękaniu tynku wokół okna.

12 IV. Schematyczny tok postępowania przy montaŝu okien z PCV: 1. Kontrola wstępna: 2. Przygotowanie montaŝu: 1. przyporządkować dostarczone okna odpowiednio do otworów okiennych; 2. sprawdzić prawidłowość wymiarów okna w stosunku do otworu w ścianie; 3. sprawdzić rodzaj okucia oraz kierunek i sposób otwierania skrzydła okna; Usunąć worek ochronny, rozpakować elementy montaŝowe, odkręcić uchwyty transportowe przykręcone z boku ramy; Zamontować klamki w skrzydle; Zdemontować na czas montaŝu ruchome elementy okna (skrzydła) poprzez wysunięcie bolców w zawiasie górnym (po uprzednim demontaŝu osłonek) lub w zawiasach dolnych w skrzydłach uchylnych. Zawias dolny w skrzydłach rozwiernych i uchylno rozwiernych nie wymaga demontaŝu (wystarczy skrzydło opodnieść). 3. Przygotowanie ościeŝnicy do montaŝu: Profile dodatkowe jak (np. profil poszerzający lub łączniki) przymocować do ościeŝnicy; Przy montaŝu kotwami, zamontować je w podanych odstępach na ościeŝnicy; W przypadku montaŝu na dyble, wykonać w ościeŝnicy otwory montaŝowe; 4. MontaŜ ościeŝnicy: 5. OścieŜnicę ustawić pionowo w otworze okiennym, wyrównać ( jak opisano wcześniej za pomocą klocków plastykowych ), zwrócić uwagę aby obustronnie otrzymać jednakowe odstępy. Przy pomocy kotew ściennych lub śrub z tulejami rozpręŝnymi ( dybli ) zamocować ją w otworze okiennym. Za pomocą klinów drewnianych lub

13 dostępnych w handlu plastykowych, wsuwając pod ościeŝnicę z dołu i z boków jednocześnie ewentualnie luzując lub naciągając kotwy ( dyble ) naleŝy ustawić prawidłowo w pionie poziomując jednocześnie ramę. Dopuszczalne tolerancje odchyłek pionu i poziomu okien wynoszą 2 mm. W przypadku długości elementu powyŝej 3 m tolerancja ta wynosi 3 mm. 6. W przypadku okien łączonych ze sobą np. balkon z oknem lub dwa okna w zestaw przed wykonaniem pionowania i poziomowania, naleŝy okna te zespolić ze sobą razem poprzez ich wzajemnie skręcenie za pomocą dostępnych w sklepie firmowym śrub z nakrętkami przeciwbieŝnymi tzw. rzymskich lub za pomocą wkrętów poprzez odpowiednio dobrany łącznik (zwykły lub dla okien duŝych łącznik statyczny ze wzmocnieniem stalowym). Zestawy okienne łączone na łącznik statyczny wymagają w celu zagwarantowania odpowiedniej sztywności konstrukcji okiennej trwałego zamocowania końców wzmocnienia znajdującego się w łączniku w murze otworu okiennego. MoŜna to najprościej osiągnąć przez wykonanie podkuć w murze w miejscu łącznika i zamocowanie go na odpowiedniej długości za pomocą zaprawy budowlanej. Ze względu jednak na duŝy stopień skomplikowania montaŝu zestawów okiennych łączony za pomocą łączników firma OKFENS zaleca zlecenie go tylko autoryzowanym brygadom montaŝowym. 5. Wypełnienie szczelin montaŝowych. 5. Z wolnej przestrzeni pomiędzy ramą ościeŝnicy a ścianą otworu naleŝy usunąć elementy pomocnicze zastosowane przy montaŝu tzn. klocki drewniane pozostawiając kliny pionujące i poziomujące. 6. Wolną przestrzeń pomiędzy ramą ościeŝnicy a ścianą wypełnić zalecanym środkiem uszczelniającym (pianką poliuretanową) pamiętając o pęcznieniu pianki podczas schnięcia. 7. Po opiankowaniu, załoŝyć skrzydło okna i zamknąć, przez co zmniejszamy ryzyko odkształcenia ramy przez pęczniejącą piankę. NaleŜy zwrócić uwagę przed zamknięciem czy skrzydło funkcjonuje poprawnie i dobrze i równomiernie przylega do ościeŝnicy. 8. Po wyschnięciu pianki (po jednej dobie), naleŝy jak juŝ to opisano wcześniej równomiernie usunąć nadmiar pianki. 9. Następnie naleŝy uszczelnić styk połączenia okna z murem za pomocą silikonu jak to przedstawiono schematycznie na rysunkach przekrojowych. W przypadku montaŝu z węgarkiem pamiętać naleŝy o wcześniejszym zastosowaniu

14 dodatkowej taśmy uszczelniającej wokół okna jak pokazano na rysunku montaŝowym. 10. Po zastygnięciu silikonu (zgodnie z wytycznymi producenta silikonu) moŝna przystąpić do wykonania wykańczającej obróbki murarskiej. Uwaga! Nie wolno w Ŝadnym wypadku, niezaleŝnie od zastosowanego sposobu montaŝu i obróbki tynkarskiej zabudować lub zasłonić otworów odwadniających znajdujących się w dolnym ramiaku ościeŝnicy od strony zewnętrznej. Otwory te odprowadzają wodę na zewnątrz i muszą być regularnie czyszczone. 6. Łączenia okien w zestawy okienne: Systemy okienne osiadają na swoim wyposaŝeniu profilowym bogaty asortyment profili pomocniczych pozwalających zrealizować montaŝ okien (takŝe w zestawy) niezaleŝnie od warunków budowlanych w miejscu zabudowy. Do profili tych naleŝy zaliczyć : a. profile poszerzające pozwalające powiększyć wysokość profilu ościeŝnicy. Po doborze typu poszerzenia, profile te montuje się od spodu ościeŝnicy poprzez ich mechaniczne "zatrzaśnięcie" z profilem ościeŝnicy oraz poprzez dodatkowe skręcenie wkrętami samogwintującymi 4x 45 lub 60 mm. Odległość pomiędzy wkrętami nie powinna przekraczać 40 cm. Pomiędzy profilem ościeŝnicy a poszerzeniem, przed połączeniem naleŝy umieścić warstwę silikonu. b. łącznik rurowy pozwalający uzyskać połączenie dwóch okien w szerokim zakresie kątów montaŝowych (prosty, kąty rozwarte, kąty ostre). MoŜliwe jest takŝe dołoŝenie profili poszerzających jak opisano powyŝej. NaleŜy pamiętać Ŝe wewnątrz profilu łącznika rurowego, musi znajdować się stalowa rura ocykowana, zapewniająca odpowiednią wytrzymałość połączenia mechanicznego i sztywność konstrukcji. Rura powinno być odpowiednio dłuŝsza od wysokości (o około cm zaleŝnie od warunków zabudowy) okien i powinna być trwale zamontowana w otwór okienny po wykuciu odpowiednich otworów montaŝowych (np. za pomocą zaprawy). c. łącznik zwykły i statyczny. UmoŜliwiają one połączenie okien w większe gabarytowo zestawy okienne (np. balkonowe). Łącznik zwykły słuŝy do łączenia okien niskich o wysokości nie przekraczającej ok. 1,70 m

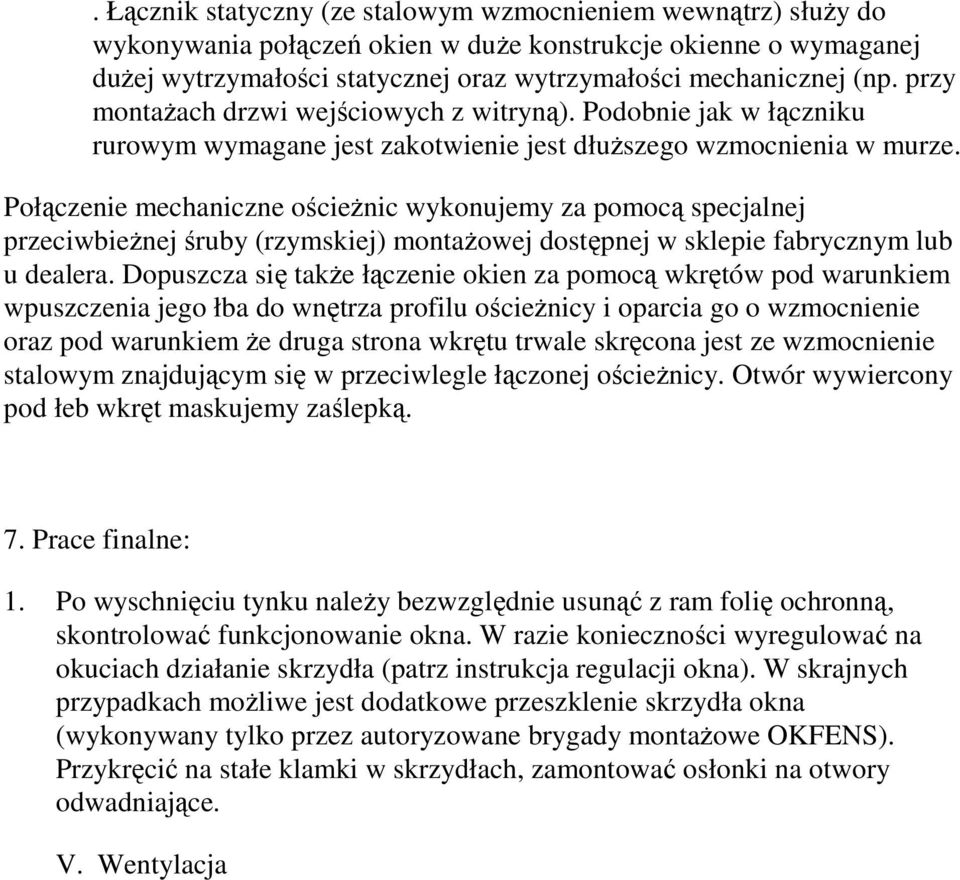

15 . Łącznik statyczny (ze stalowym wzmocnieniem wewnątrz) słuŝy do wykonywania połączeń okien w duŝe konstrukcje okienne o wymaganej duŝej wytrzymałości statycznej oraz wytrzymałości mechanicznej (np. przy montaŝach drzwi wejściowych z witryną). Podobnie jak w łączniku rurowym wymagane jest zakotwienie jest dłuŝszego wzmocnienia w murze. Połączenie mechaniczne ościeŝnic wykonujemy za pomocą specjalnej przeciwbieŝnej śruby (rzymskiej) montaŝowej dostępnej w sklepie fabrycznym lub u dealera. Dopuszcza się takŝe łączenie okien za pomocą wkrętów pod warunkiem wpuszczenia jego łba do wnętrza profilu ościeŝnicy i oparcia go o wzmocnienie oraz pod warunkiem Ŝe druga strona wkrętu trwale skręcona jest ze wzmocnienie stalowym znajdującym się w przeciwlegle łączonej ościeŝnicy. Otwór wywiercony pod łeb wkręt maskujemy zaślepką. 7. Prace finalne: 1. Po wyschnięciu tynku naleŝy bezwzględnie usunąć z ram folię ochronną, skontrolować funkcjonowanie okna. W razie konieczności wyregulować na okuciach działanie skrzydła (patrz instrukcja regulacji okna). W skrajnych przypadkach moŝliwe jest dodatkowe przeszklenie skrzydła okna (wykonywany tylko przez autoryzowane brygady montaŝowe OKFENS). Przykręcić na stałe klamki w skrzydłach, zamontować osłonki na otwory odwadniające. V. Wentylacja

16 Parametry techniczne (potwierdzone badaniami w Instytucie Techniki Budowlanej): Przepływ nominalny: 24 m 3 /h p 10 Pa Nawiewnik zamknięty (infiltracja 5 m 3 /h): Nawiewnik otwarty: D new = 41 db D new = 38 db Długość Wysokość Zastosowanie: Okna PCW Czerpnia: Regulator: Korpus: Zakończenia: Elementy napędu: profile wytłaczane z aluminium ABS poliformaldehyd Poliestrowy lakier proszkowy elewacyjny Powłoka anodowana odporna na UV 80 µm 25 µm

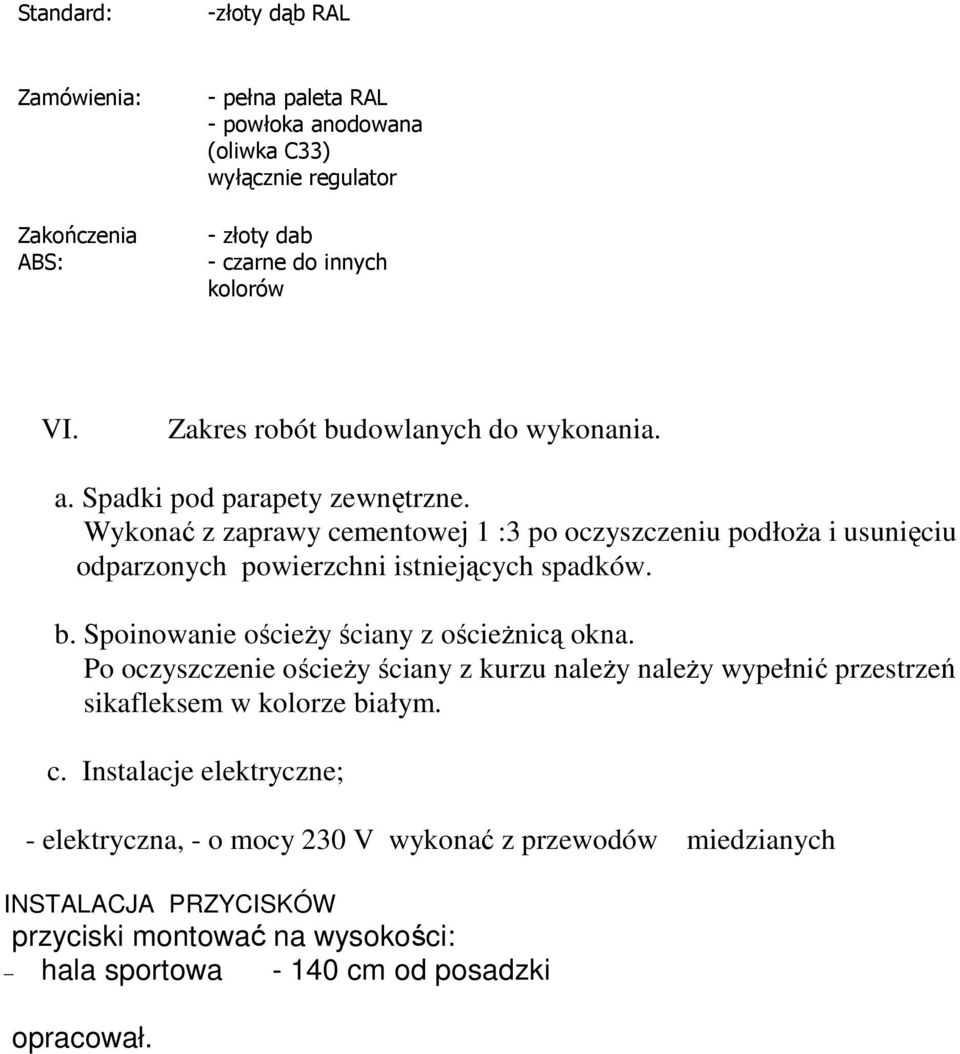

17 Standard: -złoty dąb RAL Zamówienia: Zakończenia ABS: - pełna paleta RAL - powłoka anodowana (oliwka C33) wyłącznie regulator - złoty dab - czarne do innych kolorów VI. Zakres robót budowlanych do wykonania. a. Spadki pod parapety zewnętrzne. Wykonać z zaprawy cementowej 1 :3 po oczyszczeniu podłoŝa i usunięciu odparzonych powierzchni istniejących spadków. b. Spoinowanie ościeŝy ściany z ościeŝnicą okna. Po oczyszczenie ościeŝy ściany z kurzu naleŝy naleŝy wypełnić przestrzeń sikafleksem w kolorze białym. c. Instalacje elektryczne; - elektryczna, - o mocy 230 V wykonać z przewodów miedzianych INSTALACJA PRZYCISKÓW przyciski montować na wysokości: hala sportowa cm od posadzki opracował.

18

19

20

21

22

23

24 N

25 3 3 vhb_perfectline_ Copyright by VEKA AG Copyright by VEKA AG vhb_perfectline_ , 1:1 Zmiany techniczne zastrzezone! Stan Copyright by VEKA AG Zmiany techniczne zastrzezone! Stan Copyright by VEKA AG vhb_perfectline_0310 vhb_perfectline_ , 1:1, 1:1, 1:1 Zmiany techniczne zastrzezone! Stan Copyright by VEKA AG Zmiany techniczne zastrzezone! Stan Copyright by VEKA AG Zmiany techniczne zastrzezone! Stan vhb_perfectline_0303 vhb_perfectline_ , 1:1, 1:1 Zmiany techniczne zastrzezone! Stan Copyright by VEKA AG Zmiany techniczne zastrzezone! Stan vhb_perfectline_ , 1:1

26 15 cm
