ST-A.04 Montaż okien i drzwi Spis treści

Transkrypt

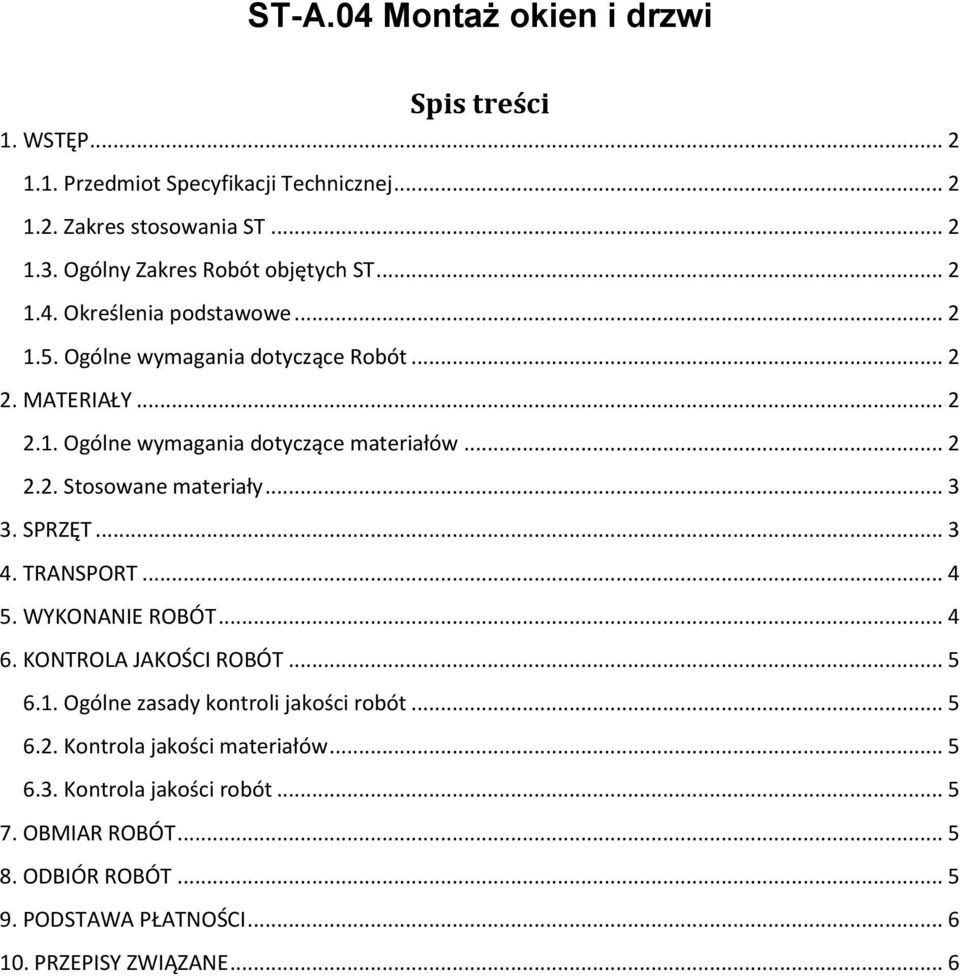

1 ST-A.04 Montaż okien i drzwi Spis treści 1. WSTĘP Przedmiot Specyfikacji Technicznej Zakres stosowania ST Ogólny Zakres Robót objętych ST Określenia podstawowe Ogólne wymagania dotyczące Robót MATERIAŁY Ogólne wymagania dotyczące materiałów Stosowane materiały SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Kontrola jakości materiałów Kontrola jakości robót OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE... 6

2 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru robót związanych z instalowaniem drzwi i okien wykonywanych podczas realizacji zadania: Projektu odbudowy i remontu jazów klapowych na rzece Kłodnicy: Część 1: Jaz segemntowo klapowy na rzece Kłodnicy w km w Pławniowicach. Zgodnie z podziałem według Wspólnego Słownika Zamówień (CPV) określono nazwę i kod robót jako "Roboty budowlane w zakresie budynków" oraz Roboty w zakresie stolarki budowlanej Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w punkcie Ogólny Zakres Robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z instalowaniem drzwi i okien następujących obiektach: Budynek sterowni (remont) Określenia podstawowe Okno Konstrukcja do zamykania pionowego lub prawie pionowego otworu w ścianie lub dachu ze spadkiem, która wpuszcza światło i może przepuszczać świeże powietrze. Drzwi Konstrukcja do zamykania otworu, przeznaczona głównie do zapewnienia dostępu, działająca na zawiasach przegubowych, osi obrotu lub za pomocą przesuwu. Ościeżnica Obramowanie skrzydeł drzwiowych, okiennych itp., umożliwiające ich umocowanie w miejscu przeznaczenia. Ościeżnica okienna Ościeżnica, która ma okna. Ościeżnica drzwiowa Ościeżnica, w której umocowane jest skrzydło drzwiowe. Ościeże Lico pionowej wnęki lub stojaka ościeżnicy. Parapet Poziome wykończenie ściany pod oknem umieszczone po stronie zewnętrznej dla ułatwienia odprowadzenia wód deszczowych oraz wewnętrznej wykończenie powierzchni w pomieszczeniu. Pozostałe określenia są zgodne z obowiązującymi Polskimi Normami oraz z definicjami podanymi w ST-WO Wymagania 1.5. Ogólne wymagania dotyczące Robót 1. Ogólne wymagania dotyczące Robót podano w ST - WO Wymagania 2. Wykonawca jest odpowiedzialny za jakość wykonania Robót oraz za ich zgodność z Dokumentacją Projektową i ST. 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów 1. Ogólne wymagania dotyczące materiałów podano w ST-WO Wymagania 2. Materiały do wykonania robót montażowych należy stosować zgodnie z Dokumentacją Projektową.

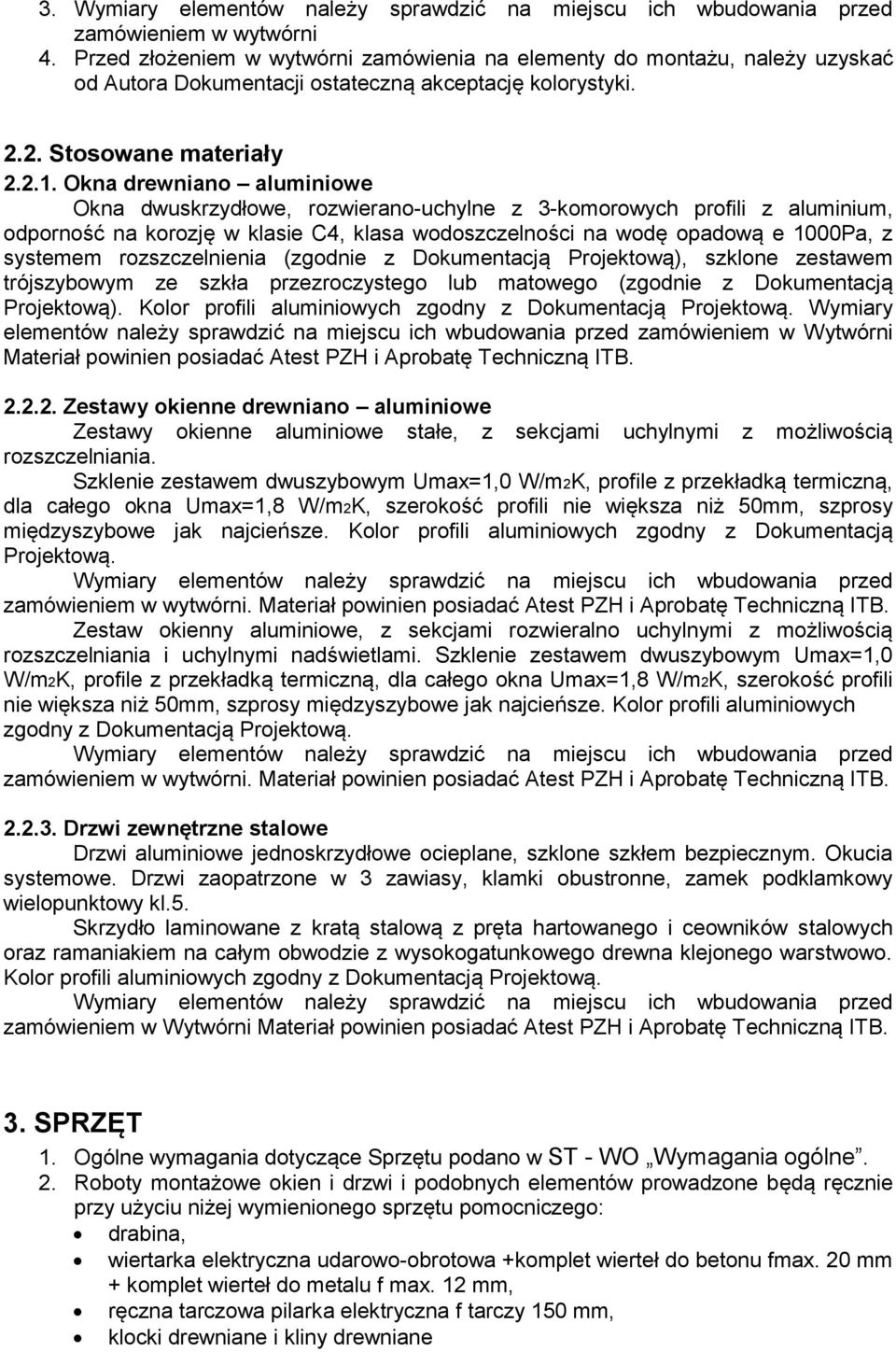

3 3. Wymiary elementów należy sprawdzić na miejscu ich wbudowania przed zamówieniem w wytwórni 4. Przed złożeniem w wytwórni zamówienia na elementy do montażu, należy uzyskać od Autora Dokumentacji ostateczną akceptację kolorystyki Stosowane materiały Okna drewniano aluminiowe Okna dwuskrzydłowe, rozwierano-uchylne z 3-komorowych profili z aluminium, odporność na korozję w klasie C4, klasa wodoszczelności na wodę opadową e 1000Pa, z systemem rozszczelnienia (zgodnie z Dokumentacją Projektową), szklone zestawem trójszybowym ze szkła przezroczystego lub matowego (zgodnie z Dokumentacją Projektową). Kolor profili aluminiowych zgodny z Dokumentacją Projektową. Wymiary elementów należy sprawdzić na miejscu ich wbudowania przed zamówieniem w Wytwórni Materiał powinien posiadać Atest PZH i Aprobatę Techniczną ITB Zestawy okienne drewniano aluminiowe Zestawy okienne aluminiowe stałe, z sekcjami uchylnymi z możliwością rozszczelniania. Szklenie zestawem dwuszybowym Umax=1,0 W/m2K, profile z przekładką termiczną, dla całego okna Umax=1,8 W/m2K, szerokość profili nie większa niż 50mm, szprosy międzyszybowe jak najcieńsze. Kolor profili aluminiowych zgodny z Dokumentacją Projektową. Wymiary elementów należy sprawdzić na miejscu ich wbudowania przed zamówieniem w wytwórni. Materiał powinien posiadać Atest PZH i Aprobatę Techniczną ITB. Zestaw okienny aluminiowe, z sekcjami rozwieralno uchylnymi z możliwością rozszczelniania i uchylnymi nadświetlami. Szklenie zestawem dwuszybowym Umax=1,0 W/m2K, profile z przekładką termiczną, dla całego okna Umax=1,8 W/m2K, szerokość profili nie większa niż 50mm, szprosy międzyszybowe jak najcieńsze. Kolor profili aluminiowych zgodny z Dokumentacją Projektową. Wymiary elementów należy sprawdzić na miejscu ich wbudowania przed zamówieniem w wytwórni. Materiał powinien posiadać Atest PZH i Aprobatę Techniczną ITB Drzwi zewnętrzne stalowe Drzwi aluminiowe jednoskrzydłowe ocieplane, szklone szkłem bezpiecznym. Okucia systemowe. Drzwi zaopatrzone w 3 zawiasy, klamki obustronne, zamek podklamkowy wielopunktowy kl.5. Skrzydło laminowane z kratą stalową z pręta hartowanego i ceowników stalowych oraz ramaniakiem na całym obwodzie z wysokogatunkowego drewna klejonego warstwowo. Kolor profili aluminiowych zgodny z Dokumentacją Projektową. Wymiary elementów należy sprawdzić na miejscu ich wbudowania przed zamówieniem w Wytwórni Materiał powinien posiadać Atest PZH i Aprobatę Techniczną ITB. 3. SPRZĘT 1. Ogólne wymagania dotyczące Sprzętu podano w ST - WO Wymagania 2. Roboty montażowe okien i drzwi i podobnych elementów prowadzone będą ręcznie przy użyciu niżej wymienionego sprzętu pomocniczego: drabina, wiertarka elektryczna udarowo-obrotowa +komplet wierteł do betonu fmax. 20 mm + komplet wierteł do metalu f max. 12 mm, ręczna tarczowa pilarka elektryczna f tarczy 150 mm, klocki drewniane i kliny drewniane

4 samoprzylepna taśma papierowa nóż do tapet młotek gumowy lub drewniany poziomica murarska, podstawowy zestaw stolarski, podstawowy zestaw blacharski, podstawowy zestaw murarski, podstawowy zestaw ślusarski, podstawowy zestaw malarski, spawarka elektryczna z elektrodami Sprzęt powinien być stale utrzymywany w dobrym stanie technicznym. Wykonawca powinien również dysponować sprawnym sprzętem rezerwowym, umożliwiającym prowadzenie Robót w przypadku awarii sprzętu podstawowego. 4. TRANSPORT Ogólne wymagania dotyczące Transportu podano w ST - WO Wymagania 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne wymagania dotyczące wykonania Robót podano w ST - WO Wymagania 5.2. Montaż okien i zestawów okiennych drewniano aluminiowych 1. Należy sprawdzić czy wymiary zewnętrzne okien będą pasowały do wymiarów danego otworu w murze. 2. Otwór w murze powinien mieć wymiary odpowiednio większe od wymiarów ościeżnicy okna. Kąty otworu powinny mieć 90, a przekątne otworu nie powinny się różnić więcej niż o 1 cm. Wszystkie powierzchnie wewnętrzne otworu powinny być możliwie gładkie, bez ubytków. Dolna powierzchnia otworu powinna być równa, jednolita, zbudowana z warstwy materiału, na którym stabilnie można oprzeć ościeżnicę. 3. Montaż okien i zestawów okiennych w konstrukcji aluminiowej powinien być wykonany na podstawie dokumentacji montażowej przygotowanej przez Producenta lub przez wyspecjalizowaną ekipę montażową Producenta 4. Okno należy ustawić na progu podokiennym, który stanowi rura stalowa i izolujący element z tworzywa. Położenie okna względem muru powinno być takie, jak w Dokumentacji Projektowej 5. Okna powinny być wypoziomowane, a szczelina między konstrukcją aluminiową a murem z obydwu stron powinna być jednakowa. 6. Okna zaleca się montować za pomocą kotew stalowych lub kołków i wkrętów ze stali nierdzewnej lub ocynkowanej. Zamocowanie musi gwarantować kompensację dylatacji termicznej konstrukcji aluminiowej. Punkty mocowania powinny być rozmieszczone zgodnie z zaleceniami i wymaganiami Producenta. 7. Wykonując izolację wokół ościeżnicy należy uszczelnić szczelinę pomiędzy murem a ościeżnicą pianką montażową, jednolitą warstwą bez przerw i o jednakowej grubości. Po stronie zewnętrznej należy wykonać izolację wiatroszczelną, szczególnie

5 starannie wzdłuż dolnej ramy i naroży. Po stronie wewnętrznej należy wykonać izolację na przenikanie pary. 8. Po zamontowaniu skrzydeł w ościeżnicy należy przeprowadzić regulację funkcji otwierania i uchylania oraz okuć obwiedniowych w trzech kierunkach. Jeżeli wnęki otworów są tynkowane po zamontowaniu konstrukcji aluminiowej okno należy zabezpieczyć aby tynk nie stykał się z powierzchnią wyrobu (wapno i cement mają szkodliwy wpływ na kształtowniki aluminiowe) Montaż drzwi zewnętrznych stalowych 1. Należy sprawdzić czy wymiary zewnętrzne drzwi będą pasowały do wymiarów danego otworu w murze. 2. Przy montażu (osadzaniu w otworze) drzwi stalowych zewnętrznych postępować analogicznie jak przy osadzaniu okien aluminiowych uwzględniając instrukcję Producenta. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót 1. Ogólne wymagania dotyczące kontroli jakości Robót podano w ST WO Wymagania 2. Badania w czasie wykonywania Robót polegają na sprawdzeniu zgodności ich wykonywania z Dokumentacją Projektową oraz z wymaganiami przedstawionymi w punkcie 5 niniejszego opracowania Kontrola jakości materiałów Badania należy przeprowadzać pośrednio na podstawie zapisów w dzienniku budowy i innych dokumentów stwierdzających zgodność użytych materiałów z wymaganiami Dokumentacji Projektowej, Specyfikacji Technicznej i powołanymi normami Kontrola jakości robót Kontrolę jakości wbudowania należy przeprowadzić w trakcie wbudowywania pierwszego okna lub drzwi, a następnie przeprowadzić ostateczną kontrolę robót po wbudowaniu wszystkich elementów. Należy skontrolować ilość punktów zamocowania ościeżnic, właściwe uszczelnienie oraz sprawdzić działanie części ruchomych (skrzydeł) i okuć. 7. OBMIAR ROBÓT 1. Ogólne wymagania dotyczące obmiaru Robót podano w ST - WO Wymagania 2. Jednostki obmiarowe: m2 wbudowanego okna i drzwi mierzony w świetle muru 8. ODBIÓR ROBÓT 1. Ogólne wymagania dotyczące odbioru Robót podano w ST - WO Wymagania

6 2. Odbiór końcowy robót montażowych powinien być przeprowadzony po ich zakończeniu. 3. Odbiór powinien być dokonywany na podstawie następującej dokumentacji: a) Dokumentacji Projektowej b) Specyfikacji Technicznej, c) dziennika budowy, d) zaświadczeń o jakości materiałów i wyrobów dostarczonych na budowę przez producenta, e) protokołów odbiorów częściowych i końcowych robót, f) protokołów odbioru materiałów i wyrobów, g) wyników badań laboratoryjnych materiałów i wyrobów, jeżeli takie były zlecane przez Inżyniera, h) ekspertyz technicznych w przypadku, gdy były wykonywane przed odbiorem budynku, księgi obmiarów. 4. Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową, Specyfikacją Techniczną i wymaganiami Inżyniera, jeżeli wszystkie badania i pomiary przewidziane w punkcie 6. Kontrola jakości robót przy zachowaniu odpowiednich tolerancji dały wynik pozytywny. 9. PODSTAWA PŁATNOŚCI 1. Ogólne wymagania dotyczące płatności podano w ST - WO Wymagania 2. Cena wbudowania m2 okna, drzwi obejmuje: prace pomiarowe i przygotowawcze, zakup i dostarczenie niezbędnych materiałów, sprzętu oraz zapewnienie innych niezbędnych czynników produkcji, transport materiałów, przystosowanie otworu w ścianie do wbudowania nowego elementu, wbudowanie elementu z wykończeniem ościeży. zamontowanie parapetów wewnętrznych przywrócenie do stanu pierwotnego ścian w obrębie okien i drzwi przeprowadzenie badań i pomiarów wymaganych w ST, oczyszczenie terenu robót. 10. PRZEPISY ZWIĄZANE 1. PN-EN A1:2010 Okna i drzwi. Norma wyrobu, właściwości eksploatacyjne. Część 1: Okna i drzwi zewnętrzne bez właściwości dotyczących odporności ogniowej i/lub dymoszczelności 2. PN-EN 1192:2001 Drzwi. Klasyfikacja wymagań wytrzymałościowych. 3. PN-EN 12207:2001 Okna i drzwi. Przepuszczalność powietrza. Klasyfikacja 4. PN-EN 12208:2001 Okna i drzwi. Wodoszczelność. Klasyfikacja 5. PN-EN 12210:2001 Okna i drzwi. Odporność na obciążenia wiatrem Klasyfikacja 6. PN-EN A1:2010 Bramy. Instalowanie i użytkowanie. 7. PN-EN :2002 Bramy. Terminologia. Część 1: Typy bram. 8. PN-EN :2002 Bramy. Terminologia Część 2. Elementy bram.
