1 Nazwa opracowania: WYMIANA STOLARKI OKIENNEJ I DRZWIOWEJ PAWILON VI, PAWILON XVIII, PAWILON XX. UZUPEŁNIENIE OPISU TECHNICZNEGO ZATWIERDZONYCH PROJEKTÓW W POZWOLENIU NA BUDOWĘ NR: 540/73530/2009 i 530/73530/2009 Inwestor: Samodzielny Publiczny Zakład Opieki Zdrowotnej Państwowy Szpital Dla Nerwowo i Psychicznie Chorych w Rybniku ul. Gliwicka 33 Obiekt: Pawilony: VI, XVIII, XX Szpitala Rybnik, marzec

2 SPIS TREŚCI I PODSTAWA OPRACOWANIA...s.3 II OPIS TECHNICZNY...s.3 Cel remontu...s.3 Charakterystyka ogólna obiektów...s.3 Charakterystyka prac wchodzących w zakres remontu...s.4 III CZĘŚĆ RYSUKOWA 1. Zestawienie stolarki okiennej Oddział VI strona 1 2. Zestawienie stolarki drzwiowej Oddział VI strona 1 3. Rzut piwnic Pawilon VI 4. Rzut parteru Pawilon VI 5. Rzut I piętra Pawilon VI 6. Rzut II piętra Pawilon VI 7. Zestawienie stolarki okiennej Oddział XVIII strona 1 8. Zestawienie stolarki okiennej Oddział XVIII strona 2 9. Zestawienie stolarki drzwiowej Oddział XVIII strona Rzut parteru Pawilon XVIII 11. Rzut piętra Pawilon XVIII 12. Zestawienie stolarki okiennej Oddział XX strona Zestawienie stolarki Oddział XX strona Zestawienie stolarki okiennej Oddział XX strona Zestawienie stolarki drzwiowej Oddział XX strona Rzut piwnic Pawilon XX 17. Rzut parteru Pawilon XX 18. Rzut I piętra Pawilon XX 19. Rzut II piętra Pawilon XX 2

3 I PODSTAWA OPRACOWANIA Audyt energetyczny wykonany dla rozpatrywanych Pawilonów VI, XVIII, XX; Uzgodnienia z Miejskim Konserwatorem Zabytków; Uzgodnienia z Wojewódzkim Konserwatorem Zabytków; Wizja lokalna na obiekcie; Inwentaryzacja obiektu; Literatura techniczna; Obowiązujące normy i normatywy techniczne. II OPIS TECHNICZNY Cel remontu Niniejszy remont ma na celu zabezpieczenie pomieszczeń pawilonów przed nadmiernymi stratami ciepła, a co za tym idzie polepszenie komfortu cieplnego pacjentów przebywających (leczonych) na poszczególnych oddziałach. Ponadto wymiana stolarki uchroni wnętrza pomieszczeń pawilonów przed ich zalewaniem przez wody opadowe. Charakterystyka ogólna obiektów Stan techniczny stolarki okiennej i drzwiowej przewidzianej do wymiany można określić jako zły. Istniejąca stolarka okienna jest nieszczelna przez co dochodzi do częstych zalań pomieszczeń oddziałów podczas opadów deszczu, ponadto nieszczelna stolarka okienna i drzwiowa powoduje spore ubytki ciepła, co przyczynia się do znacznego obniżenia temperatury w pomieszczeniach oddziałów zwłaszcza w okresie zimowym. Pawilony VI, XVIII, XX nie są budynkami wpisanymi do rejestru zabytków, ale leżą na terenie objętym ochroną konserwatorską (Rejestr Zabytków Województwa Śląskiego nr A/75/02). Pawilon VI - jest budynkiem trzykondygnacyjnym, częściowo podpiwniczonym. Stolarka okienna i drzwiowa podlegająca wymianie na powyższym oddziale jest wykonana z drewna. Na oddziale (parter) znajdują się trzy nowe okna z PCV dla których należy przewidzieć montaż nawietrzaków systemowych, ich ilość została podana w zestawieniu stolarki okiennej dla oddziału VI. Pawilon XVIII - jest budynkiem dwukondygnacyjnym, podpiwniczonym. Stolarka okienna i drzwiowa podlegająca wymianie na powyższym oddziale jest wykonana z drewna i aluminium. Na oddziale wymieniono już część stolarki okiennej. Dla już istniejących, nowych okien z PCV należy przewidzieć montaż nawietrzaków systemowych, ich ilość została podana w zestawieniu stolarki okiennej dla oddziału XVIII. 3

4 Pawilon XX - jest budynkiem trzykondygnacyjnym, podpiwniczonym. Stolarka okienna i drzwiowa podlegająca wymianie na powyższym oddziale jest wykonana z drewna. Na oddziale wymieniono już część stolarki okiennej. Dla już istniejących, nowych okien z PCV należy przewidzieć montaż nawietrzaków systemowych, ich ilość została podana w zestawieniu stolarki okiennej dla oddziału XX.. Charakterystyka prac wchodzących w zakres remontu Pawilon VI 1) wymiana starych okien drewnianych na stolarkę z PCV o następujących parametrach: profile pięciokomorowe wykonane z wysokoudarowego PVC w kolorze białym o szer. nie mniejszej niż 70 mm; okna zgodne z załączonym zestawieniem stolarki okiennej; okucia obwiedniowe z mikro wentylacją w skrzydłach RU, posiadające zaczep antywyważeniowy, blokada błędnego położenia klamki; trwałe uszczelki systemowe; w pomieszczeniach użytkowanych przez pacjentów od wewnątrz zamontować szybę bezpieczną 6 - klejoną, z zewnątrz zamontować zwykłą szybę okienną; w pomieszczeniach dla personelu od wewnątrz i z zewnątrz zamontować zwykłą szybę okienną; wartości współczynnika przenikania ciepła w środkowej części szyby zespolonej Ug=1,0 W/m2K; kwatery uchylne lub rozwieralne wg projektu; okna muszą posiadać zabezpieczenie przed możliwością otworzenia przez pacjentów (np. klamki luzem, a w ramiakach zaślepki demontowalne, klamka konduktorska lub inne rozwiązanie); okna w wersji rozszczelnionej (szczelnej infiltracyjnej) współczynnik infiltracji powietrza a=0,5-1,0 m3/(m*h*dapa2/3); okna wyposażyć w nawietrzaki systemowe nie dopuszcza się nawietrzaków higroskopijnych; ilość nawietrzaków dopasować do normowych wartości wymiany powietrza w zależności od funkcji pomieszczenia; parapet wewnętrzny wykonać z konglomeratu gr. 3 cm; parapet zewnętrzny - pozostaje minimum gwarancji producenta 60 miesięcy; wykonawca jest zobowiązany do sprawdzenia wymiarów każdego okna przed przystąpieniem do realizacji zadania. 2) wymiana starych drzwi drewnianych na drzwi: a) drewniane zewnętrzne, o następujących parametrach: 4

5 szklenie od wewnątrz i z zewnątrz szybą bezpieczną,,6 - klejoną (ciepły profil); min. gwarancja producenta - 10 lat Wykonawca jest zobowiązany do sprawdzenia wymiarów każdych drzwi przed przystąpieniem do realizacji zadania. Szczegółowe informacje dotyczące technologii wykonania, montażu, rodzaju użytych materiałów i szczegóły konstrukcyjne zawarto w ST oraz w części rysunkowej niniejszego opracowania. Pawilon XVIII 1) wymiana starych okien drewnianych i stalowych na stolarkę z PCV o następujących parametrach: profile pięciokomorowe wykonane z wysokoudarowego PVC w kolorze białym o szer. nie mniejszej niż 70 mm; okna zgodne z załączonym zestawieniem stolarki okiennej; okucia obwiedniowe z mikro wentylacją w skrzydłach RU, posiadające zaczep antywyważeniowy, blokada błędnego położenia klamki; trwałe uszczelki systemowe; w pomieszczeniach użytkowanych przez pacjentów od wewnątrz zamontować szybę bezpieczną 6 - klejoną, z zewnątrz zamontować zwykłą szybę okienną; w pomieszczeniach dla personelu od wewnątrz i z zewnątrz zamontować zwykłą szybę okienną; wartości współczynnika przenikania ciepła w środkowej części szyby zespolonej Ug=1,0 W/m2K; kwatery uchylne lub rozwieralne wg projektu; okna muszą posiadać zabezpieczenie przed możliwością otworzenia przez pacjentów (np. klamki luzem, a w ramiakach zaślepki demontowalne, klamka konduktorska lub inne rozwiązanie); okna w wersji rozszczelnionej (szczelnej infiltracyjnej) współczynnik infiltracji powietrza a=0,5-1,0 m3/(m*h*dapa2/3); okna wyposażyć w nawietrzaki systemowe nie dopuszcza się nawietrzaków higroskopijnych; ilość nawietrzaków dopasować do normowych wartości wymiany powietrza w zależności od funkcji pomieszczenia; parapet wewnętrzny wykonać z konglomeratu gr. 3 cm; parapet zewnętrzny - pozostaje minimum gwarancji producenta 60 miesięcy; wykonawca jest zobowiązany do sprawdzenia wymiarów każdego okna przed przystąpieniem do realizacji zadania. 5

6 2) wymiana starych drzwi drewnianych i stalowych na drzwi: a) drewniane zewnętrzne, o następujących parametrach: min. gwarancja producenta - 10 lat. b) stalowe ocieplane zewnętrzne, o następujących parametrach: min. gwarancja producenta - 10 lat. Wykonawca jest zobowiązany do sprawdzenia wymiarów każdych drzwi przed przystąpieniem do realizacji zadania. Szczegółowe informacje dotyczące technologii wykonania, montażu, rodzaju użytych materiałów i szczegóły konstrukcyjne zawarto w ST oraz w części rysunkowej niniejszego opracowania. Pawilon XX 1) wymiana starych okien drewnianych na stolarkę z PCV o następujących parametrach: profile pięciokomorowe wykonane z wysokoudarowego PVC w kolorze białym o szer. nie mniejszej niż 70 mm; okna zgodne z załączonym zestawieniem stolarki okiennej; okucia obwiedniowe z mikro wentylacją w skrzydłach RU, posiadające zaczep antywyważeniowy, blokada błędnego położenia klamki; trwałe uszczelki systemowe; w pomieszczeniach użytkowanych przez pacjentów od wewnątrz zamontować szybę bezpieczną 6 - klejoną, z zewnątrz zamontować zwykłą szybę okienną; w pomieszczeniach dla personelu od wewnątrz i z zewnątrz zamontować zwykłą szybę okienną; wartości współczynnika przenikania ciepła w środkowej części szyby zespolonej Ug=1,0 W/m2K; kwatery uchylne lub rozwieralne wg projektu; okna muszą posiadać zabezpieczenie przed możliwością otworzenia przez pacjentów (np. klamki luzem, a w ramiakach zaślepki demontowalne, klamka konduktorska lub inne rozwiązanie); okna w wersji rozszczelnionej (szczelnej infiltracyjnej) współczynnik infiltracji powietrza a=0,5-1,0 m3/(m*h*dapa2/3); 6

7 okna wyposażyć w nawietrzaki systemowe nie dopuszcza się nawietrzaków higroskopijnych; ilość nawietrzaków dopasować do normowych wartości wymiany powietrza w zależności od funkcji pomieszczenia; parapet wewnętrzny wykonać z konglomeratu gr. 3 cm; parapet zewnętrzny - pozostaje minimum gwarancji producenta 60 miesięcy; wykonawca jest zobowiązany do sprawdzenia wymiarów każdego okna przed przystąpieniem do realizacji zadania. 2) wymiana starych drzwi drewnianych na drzwi: a) PCV wewnętrzne, o następujących parametrach: szklenie od wewnątrz i z zewnątrz szybą bezpieczną,,6 - klejoną (zimny profil); min. gwarancja producenta - 10 lat. b) PCV zewnętrzne, o następujących parametrach: szklenie od wewnątrz i z zewnątrz szybą bezpieczną,,6 - klejoną (ciepły profil); min. gwarancja producenta - 10 lat. Ponadto nad drzwiami zewnętrznymi i na całej powierzchni okna od strony wejścia głównego należy zamontować kratę stalową okienną otwieraną. Schemat i parametry techniczne kraty zawarto w zestawieniu stolarki okiennej oddział XX. 3) wykucie otworu w murze i osadzenie nowych drzwi o następujących parametrach: a) drzwi drewniane zewnętrzne: 7

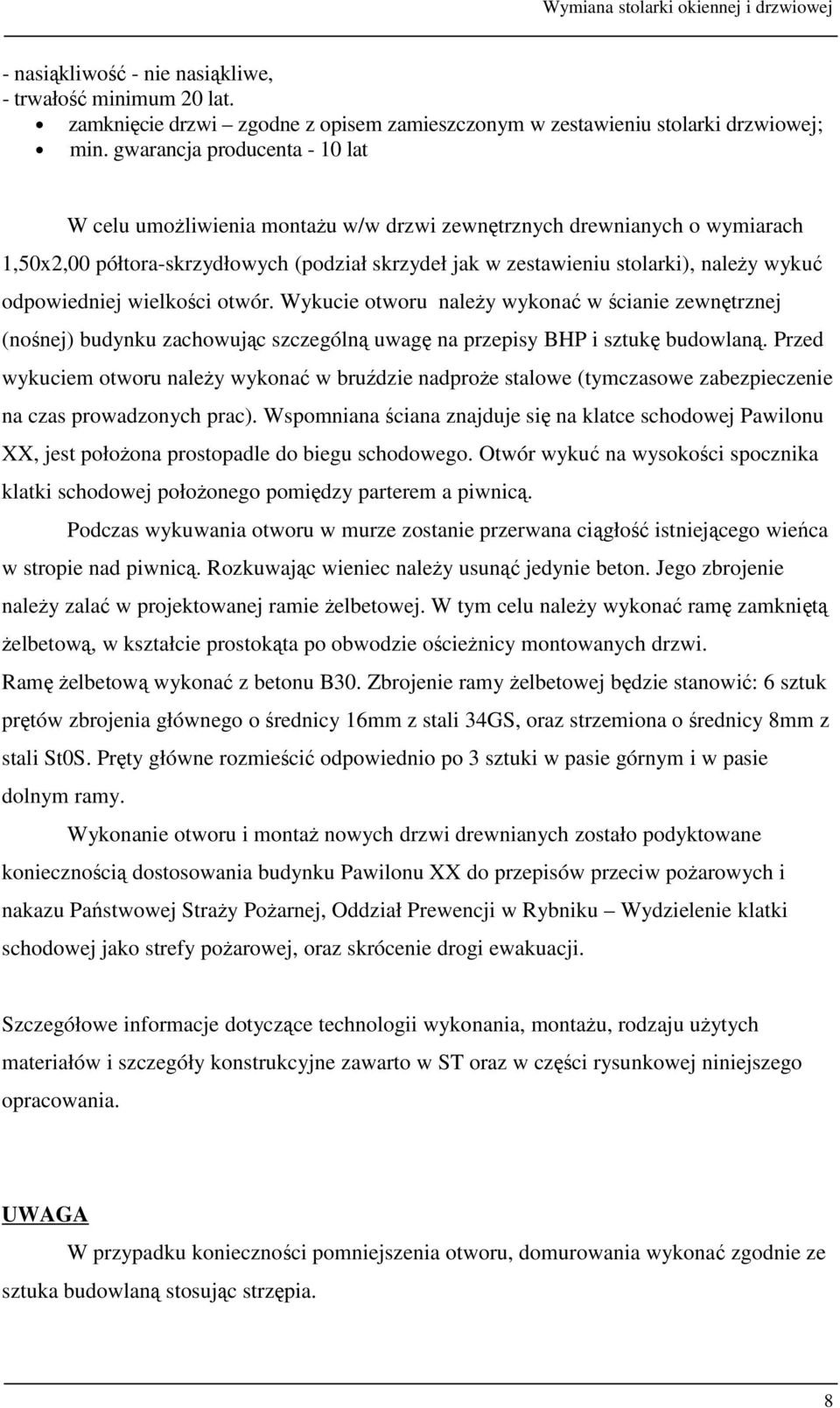

8 min. gwarancja producenta - 10 lat W celu umożliwienia montażu w/w drzwi zewnętrznych drewnianych o wymiarach 1,50x2,00 półtora-skrzydłowych (podział skrzydeł jak w zestawieniu stolarki), należy wykuć odpowiedniej wielkości otwór. Wykucie otworu należy wykonać w ścianie zewnętrznej (nośnej) budynku zachowując szczególną uwagę na przepisy BHP i sztukę budowlaną. Przed wykuciem otworu należy wykonać w bruździe nadproże stalowe (tymczasowe zabezpieczenie na czas prowadzonych prac). Wspomniana ściana znajduje się na klatce schodowej Pawilonu XX, jest położona prostopadle do biegu schodowego. Otwór wykuć na wysokości spocznika klatki schodowej położonego pomiędzy parterem a piwnicą. Podczas wykuwania otworu w murze zostanie przerwana ciągłość istniejącego wieńca w stropie nad piwnicą. Rozkuwając wieniec należy usunąć jedynie beton. Jego zbrojenie należy zalać w projektowanej ramie żelbetowej. W tym celu należy wykonać ramę zamkniętą żelbetową, w kształcie prostokąta po obwodzie ościeżnicy montowanych drzwi. Ramę żelbetową wykonać z betonu B30. Zbrojenie ramy żelbetowej będzie stanowić: 6 sztuk prętów zbrojenia głównego o średnicy 16mm z stali 34GS, oraz strzemiona o średnicy 8mm z stali St0S. Pręty główne rozmieścić odpowiednio po 3 sztuki w pasie górnym i w pasie dolnym ramy. Wykonanie otworu i montaż nowych drzwi drewnianych zostało podyktowane koniecznością dostosowania budynku Pawilonu XX do przepisów przeciw pożarowych i nakazu Państwowej Straży Pożarnej, Oddział Prewencji w Rybniku Wydzielenie klatki schodowej jako strefy pożarowej, oraz skrócenie drogi ewakuacji. Szczegółowe informacje dotyczące technologii wykonania, montażu, rodzaju użytych materiałów i szczegóły konstrukcyjne zawarto w ST oraz w części rysunkowej niniejszego opracowania. UWAGA W przypadku konieczności pomniejszenia otworu, domurowania wykonać zgodnie ze sztuka budowlaną stosując strzępia. 8
