1 Załącznik nr 1b OPIS TECHNICZNY Wymiana stolarki okiennej i drzwiowej budynek mieszkalny jednorodzinny Rogi gm. Lubniewice nr inwentarzowy WYKONANIE ROBÓT Rozbiórka stolarki okiennej i drzwiowej oraz parapetów oraz fragmentu pokrycia dachu należy wykonać ręcznie przy użyciu narzędzi prostych. Roboty prowadzić zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. (Dz. U. Nr 47 poz. 401) w sprawie bezpieczeństwa i higieny pracy podczas robót budowlanych. Materiały z rozbiórki wywozić na bieżąco. Dokładnie oczyścić ościeża, zaszpachlować ewentualne ubytki i nierówności. Przed osadzeniem stolarki należy sprawdzić dokładność wykonania ościeża, do którego ma przylegać ościeżnica. W przypadku występujących wad lub zabrudzenia powierzchnię ościeża naprawić i oczyścić. Po osadzeniu okien i drzwi oraz parapetów ościeża wyrównać i wykonać gładź gipsową. Całość zagruntować i przemalować farbą emulsyjną dwukrotnie w kolorze białym. Barwa powłoki powinna być jednolita, bez widocznych poprawek, śladów pędzla, rys i odprysków. Wykonane powłoki nie powinny wydzielać nieprzyjemnego zapachu i zawierać substancji szkodliwych dla zdrowia. Montaż ościeżnic: - wstępnie klinami zamocować ościeżnice bez skrzydeł okiennych lub drzwiowych, dokładnie sprawdzić prawidłowość jej ustawienia w dwóch płaszczyznach, przy zachowaniu zasady równych przekątnych, różnica nie może przekraczać 4 mm, - po ustawieniu okna lub drzwi, pomiędzy nim a wszystkimi bokami otworu musi pozostać szczelina odpowiedniej wielkości. W otworze bez węgarka montować w taki sposób, aby szczelina na górze miała szerokość mm, na dole 40 mm, po bokach zaś mieściła się w granicach mm. Przy otworze z węgarkiem większy luz, w granicach mm, wykonać w górnej części ościeżnicy. Ościeżnicę wbudować w otwór po zdjęciu skrzydeł okna lub drzwi. - Ościeżnice mocować blachami kotwiącymi lub kotwami rozprężnymi ze stali nierdzewnej wg technologii producenta. - Stolarkę okienną lub drzwiową należy zamocować w ościeżu poprzez kotwy stalowe mocowane do muru kołkiem rozporowym o średnicy min 8 mm i długości min. 50 mm. - Na tylnej stronie ościeżnicy następuje zakleszczenie kotwy w specjalnie przygotowanych do tego celu prowadnicach. Kotwy muszą być zamocowane w odległości min. 150 mm od wewnętrznego kąta okna lub drzwi, odległości między sąsiednimi kotwami powinny wynosić około mm. Po ustawieniu okna lub 1

2 drzwi w otworze, nierówności kompensuje się klockami drewnianymi. Okno lub drzwi zostają unieruchomione klinami drewnianymi a następnie wypoziomowane i ustawione w pionie. Gdy okno lub drzwi znajdują się w swoim prawidłowym położeniu, następuje zamocowanie kotew w murze. Zalecane jest stosowanie kołków rozporowych o średnicy min. 8 mm. W zależności od rodzaju muru należy stosować odpowiednie typy dybli uwzględniając zalecenia producentów. Otwarte przestrzenie należy wypełnić właściwą masą uszczelniającą (np. pianka poliuretanowa) i zamaskować miejsce połączenia okna z murem, tzn. zatynkować od strony wewnętrznej. Od strony zewnętrznej istnieje możliwość schowania całej ościeżnicy za mur, od strony wewnętrznej nie należy narzucać tynku na ościeżnicę więcej niż 5 mm. Osadzone okno lub drzwi po zmontowaniu należy dokładnie zamknąć. Osadzenie parapetów wykonać po całkowitym osadzeniu i uszczelnieniu okien. Uszczelnienie pianką poliuretanową wykonać ostrożnie, aby nie spowodowano wykrzywienia ościeżnic, tak aby puchnąć miała możliwość wydostania się ze szczeliny na zewnątrz i tam tężała. Po stężeniu, nadmiar pianki, który wypłynął obciąć nożem. Wykończenie robót należy uzgodnić z inwestorem MATERIAŁY 2.1. Stolarka okienna z drewna klejonego Szyba zespolona float o współczynniku K = 1,1 Współczynnik izolacyjności akustycznej okna o min. Rw = 31 db Funkcja skrzydła uchylno-rozwieralne i uchylne Kolor do uzgodnienia Klamki z funkcją rozszczelnienia okna 2.2. Pianka poliuretanowa jednoskładnikowa do uszczelniania stolarki 2.3. Silikon do uszczelniania stolarki od zewnątrz 2.4. Parapet Postforming w kolorze dębu grub. 30 mm 2.5. Zaprawa tynkarska gotowa szybkowiążąca 2.6. Farba emulsyjna wewnętrzna 2.7. Stolarka drzwiowa Typ drzwi: zewnętrzne wejściowe do budynku Rodzaj: rozwieralne jednoskrzydłowe Konstrukcja: płytowe, płycinowe, metalowe oraz z włókna szklanego Materiał skrzydeł: ramiak sosnowy obłożony blachą aluminiową, włóknem szklanym lub blachą ocynkowaną, izolacja pianka poliuretanowa Materiał ościeżnic: drewno klejone Wykończenie: malowanie w kolorze do uzgodnienia Okucia: zamek patentowy klamka z szyldem uszczelki 3.0 ZAKRES ROBÓT Okna do wymiany: podział, wymiar, ilość 2

3 trójdzielne 240 x 150 cm 4 szt dwudzielne 160 x 150 cm 2 szt dwudzielne 150 x 150 cm 1 szt jednodzielne 90 x 150 cm 1 szt dwudzielne 160 x 180 cm 1 szt trójdzielne 270 x 50 cm 2 szt naświetla 270 x 40 cm 1 szt naświetla 70 x 40 cm 2 szt okna dachowe 60 x 118 cm 2 szt z kołnierzem do pokryć falistych drzwi zewnętrzne 90/250 3 szt z ościeżnicą standardową Każde okno winno posiadać jedno skrzydło rozwieralno-uchylne, a pozostałe skrzydła rozwieralne. Demontaż parapetów wewnętrznych. Demontaż stolarki Wywóz materiałów z rozbiórki i ich utylizacja. Dostawa i montaż stolarki okiennej i drzwiowej: Dostawa i montaż parapetów wewnętrznych Obróbka ościeży okiennych i drzwiowych: uzupełnienie tynków i malowanie 4.0.TRANSPORT Dostawa materiałów i wywóz materiałów z rozbiórki odbywać się będzie samochodami skrzyniowymi. Załadunek, transport i rozładunek materiałów należy przeprowadzić zgodnie z przepisami bhp oraz z przepisami o ruchu drogowym. Uwaga! Wielkość okien, kształt, podział na skrzydła zostanie zachowany jak w oknach istniejących za wyjątkiem okien o wym. 160/150 cm i 160/120 cm trójdzielnych, które zostaną zmienione na dwudzielne. 3

4 SZCZEGÓŁÓWA SPECYFIKACJA TECHNICZNA B.01. Roboty w zakresie stolarki budowlanej BUDYNEK MIESZKALNY JEDNORODZINNY Rogi gm. Lubniewice Nr inwentarzowy SPIS TREŚCI 1.0. Przedmiot zamówienia i zakres stosowania specyfikacji 1.1. Przedmiot specyfikacji 1.2. Zakres stosowania specyfikacji 1.3. Zakres robót 1.4. Wymaganie dotyczące wykonania robót 2.0. Materiały i urządzenia 3.0. Sprzęt 4.0. Transport 5.0. Wykonanie robót 6.0. Kontrola jakości robót 7.0. Obmiary robót 8.0. Odbiory robót i podstawy płatności 9.0. Podstawa płatności Przepisy i dokumenty związane 4

5 1.0. PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI 1.1. Przedmiot specyfikacji Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (SST) są wymagania dotyczące realizacji robót polegających na wymianie stolarki okiennej w budynku mieszkalnym jednorodzinnym w Rogach gm. Lubniewice nr inwentarzowy Zakres stosowania specyfikacji Ustalenia zawarte w SST obejmują prace związane z dostawą materiałów i wykonawstwem wymiany stolarki okiennej. Niniejsza specyfikacja będzie stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót Okna do wymiany: podział, wymiar, ilość trójdzielne 240 x 150 cm 4 szt dwudzielne 160 x 150 cm 2 szt dwudzielne 150 x 150 cm 1 szt jednodzielne 90 x 150 cm 1 szt jednodzielne 90 x 60 cm 5 szt dwudzielne 160 x 120 cm 1 szt trójdzielne 270 x 50 cm 2 szt naświetla 270 x 40 cm 1 szt naświetla 70 x 40 cm 2 szt okna dachowe 66 x 118 cm 2 szt z kołnierzem do pokryć falistych drzwi zewnętrzne 90/200 3 szt z ościeżnicą, standardowe Każde okno winno posiadać jedno skrzydło rozwieralno-uchylne, a pozostałe skrzydła rozwieralne za wyjątkiem naświetli. Demontaż parapetów wewnętrznych. Demontaż stolarki Wywóz materiałów z rozbiórki i ich utylizacja. Dostawa i montaż stolarki okiennej i drzwiowej: Dostawa i montaż parapetów wewnętrznych Obróbka ościeży okiennych: uzupełnienie tynków i malowanie 1.4. Wymagania dotyczące wykonania robót. Wykonawca jest odpowiedzialny za jakość wykonania robót oraz zgodność ich wykonania z umową MATERIAŁY 2.1. Stolarka okienna z drewna klejonego Szyba zespolona float o współczynniku K = 1,1 Współczynnik izolacyjności akustycznej okna o min. Rw = 31 db Funkcja skrzydła uchylno-rozwieralne i uchylne Kolor do uzgodnienia Klamki z funkcją rozszczelnienia okna 2.2. Pianka poliuretanowa jednoskładnikowa do uszczelniania stolarki 5

6 2.3. Silikon do uszczelniania stolarki od zewnątrz 2.4. Parapet Postforming w kolorze dębu grub. 30 mm 2.5. Zaprawa tynkarska gotowa szybkowiążąca 2.6. Farba emulsyjna wewnętrzna 2.7. Stolarka drzwiowa Typ drzwi: zewnętrzne wejściowe do budynku Rodzaj: rozwieralne jednoskrzydłowe Konstrukcja: płytowe, płycinowe, metalowe oraz z włókna szklanego Materiał skrzydeł: ramiak sosnowy obłożony blachą aluminiową, włóknem szklanym lub blachą ocynkowaną, izolacja pianka poliuretanowa Materiał ościeżnic: drewno klejone Wykończenie: malowanie w kolorze do uzgodnienia Okucia: zamek patentowy klamka z szyldem uszczelki 3.0. SPRZĘT Roboty można wykonać ręcznie lub mechanicznie przy użyciu dowolnego sprzętu TRANSPORT Dostawa materiałów i wywóz materiałów z rozbiórki odbywać się będzie samochodami skrzyniowymi. Załadunek, transport i rozładunek materiałów należy przeprowadzić zgodnie z przepisami bhp oraz z przepisami o ruchu drogowym WYKONANIE ROBÓT 5.1. Rozbiórkę stolarki okiennej i drzwiowej oraz parapetów należy wykonać ręcznie przy użyciu narzędzi prostych. Roboty prowadzić zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. (Dz. U. Nr 47 poz. 401) w sprawie bezpieczeństwa i higieny pracy podczas robót budowlanych Materiały z rozbiórki wywozić na bieżąco Dokładnie oczyścić ościeża, zaszpachlować ewentualne ubytki i nierówności. Przed osadzeniem stolarki należy sprawdzić dokładność wykonania ościeża, do którego ma przylegać ościeżnica. W przypadku występujących wad lub zabrudzenia powierzchnię ościeża naprawić i oczyścić. Po osadzeniu okien i drzwi oraz parapetów ościeża wyrównać i wykonać gładź gipsową. Całość zagruntować i przemalować farbą emulsyjną dwukrotnie w kolorze białym. Barwa powłoki powinna być jednolita, bez widocznych poprawek, śladów pędzla, rys i odprysków. Wykonane powłoki nie powinny wydzielać nieprzyjemnego zapachu i zawierać substancji szkodliwych dla zdrowia Montaż ościeżnic: - wstępnie klinami zamocować ościeżnice bez skrzydeł okiennych lub drzwiowych, dokładnie sprawdzić prawidłowość jej ustawienia w dwóch płaszczyznach, przy zachowaniu zasady równych przekątnych, różnica nie może przekraczać 4 mm, - po ustawieniu okna lub drzwi, pomiędzy nim a wszystkimi bokami otworu musi pozostać szczelina odpowiedniej wielkości. W otworze bez węgarka montować w 6

7 taki sposób, aby szczelina na górze miała szerokość mm, na dole 40 mm, po bokach zaś mieściła się w granicach mm. Przy otworze z węgarkiem większy luz, w granicach mm, wykonać w górrnej części ościeżnicy. Ościeżnicę wbudować w otwór po zdjęciu skrzydeł okna. - Ościeżnice mocować blachami kotwiącymi lub kotwami rozprężnymi ze stali nierdzewnej wg technologii producenta. - Stolarkę okienną lub drzwiową należy zamocować w ościeżu poprzez kotwy stalowe mocowane do muru kołkiem rozporowym o średnicy min 8 mm i długości min. 50 mm. Rozstaw mocowań wg pkt Na tylnej stronie ościeżnicy następuje zakleszczenie kotwy w specjalnie przygotowanych do tego celu prowadnicach. Kotwy muszą być zamocowane w odległości min. 150 mm od wewnętrznego kąta okna lub drzwi, odległości między sąsiednimi kotwami powinny wynosić około mm. Po ustawieniu okna lub drzwi w otworze okiennym, nierówności kompensuje się klockami drewnianymi. Okno lub drzwi zostają unieruchomione klinami drewnianymi a następnie wypoziomowane i ustawione w pionie. Gdy okno lub drzwi znajdują się w swoim prawidłowym położeniu, następuje zamocowanie kotew w murze. Zalecane jest stosowanie kołków rozporowych o średnicy min. 8 mm. W zależności od rodzaju muru należy stosować odpowiednie typy dybli uwzględniając zalecenia producentów. Otwarte przestrzenie należy wypełnić właściwą masą uszczelniającą (np. pianka poliuretanowa) i zamaskować miejsce połączenia okna z murem, tzn. zatynkować od strony wewnętrznej. Od strony zewnętrznej istnieje możliwość schowania całej ościeżnicy za mur, od strony wewnętrznej nie należy narzucać tynku na ościeżnicę więcej niż 5 mm. Osadzone okno lub drzwi po zmontowaniu należy dokładnie zamknąć. Osadzenie parapetów wykonać po całkowitym osadzeniu i uszczelnieniu okien Uszczelnienie pianką poliuretanową wykonać ostrożnie, aby nie spowodowano wykrzywienia ościeżnic, tak aby puchnąć miała możliwość wydostania się ze szczeliny na zewnątrz i tam tężała. Po stężeniu, nadmiar pianki, który wypłynął obciąć nożem Wykończenie robót należy uzgodnić z inwestorem KONTROLA JAKOŚCI ROBÓT 6.1. Zasady kontroli jakości powinny być zgodne z wymogami PN-88/B dla stolarki okiennej i drzwiowej Ocena jakości powinna obejmować Stolarka okienna, stolarka drzwiowa ścianki szklone i podokienniki - sprawdzenie zgodności wymiarów i kształtów gotowych elementów oraz zgodności z projektem - sprawdzenie prawidłowości osadzenia elementów w konstrukcji poprzez sprawdzenie sposobu mocowania oraz sprawdzenie pionowości i spoziomowania elementów - sprawdzenie dokładności uszczelnienia styku ościeżnic z ościeżnicami otworów - sprawdzenie poprawności działania elementów ruchomych i urządzeń zamykających - inne, których sprawdzenie Inżynier uzna za niezbędne Powierzchnie do malowania Kontrola stanu technicznego powierzchni przygotowanej do malowania obejmuje: - sprawdzenie wyglądu powierzchni i czystości 7

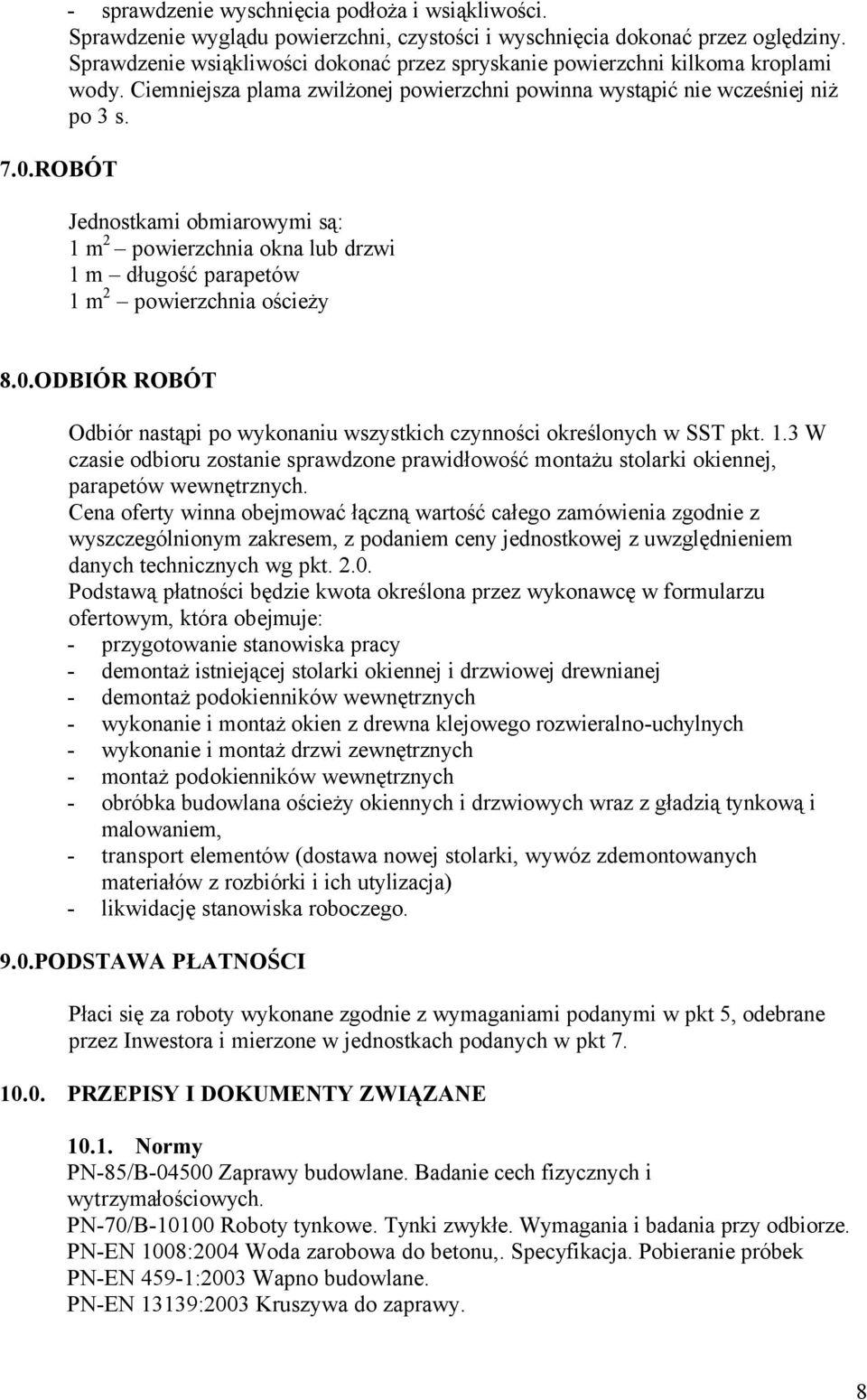

8 7.0.ROBÓT - sprawdzenie wyschnięcia podłoża i wsiąkliwości. Sprawdzenie wyglądu powierzchni, czystości i wyschnięcia dokonać przez oględziny. Sprawdzenie wsiąkliwości dokonać przez spryskanie powierzchni kilkoma kroplami wody. Ciemniejsza plama zwilżonej powierzchni powinna wystąpić nie wcześniej niż po 3 s. Jednostkami obmiarowymi są: 1 m 2 powierzchnia okna lub drzwi 1 m długość parapetów 1 m 2 powierzchnia ościeży 8.0.ODBIÓR ROBÓT Odbiór nastąpi po wykonaniu wszystkich czynności określonych w SST pkt. 1.3 W czasie odbioru zostanie sprawdzone prawidłowość montażu stolarki okiennej, parapetów wewnętrznych. Cena oferty winna obejmować łączną wartość całego zamówienia zgodnie z wyszczególnionym zakresem, z podaniem ceny jednostkowej z uwzględnieniem danych technicznych wg pkt Podstawą płatności będzie kwota określona przez wykonawcę w formularzu ofertowym, która obejmuje: - przygotowanie stanowiska pracy - demontaż istniejącej stolarki okiennej i drzwiowej drewnianej - demontaż podokienników wewnętrznych - wykonanie i montaż okien z drewna klejowego rozwieralno-uchylnych - wykonanie i montaż drzwi zewnętrznych - montaż podokienników wewnętrznych - obróbka budowlana ościeży okiennych i drzwiowych wraz z gładzią tynkową i malowaniem, - transport elementów (dostawa nowej stolarki, wywóz zdemontowanych materiałów z rozbiórki i ich utylizacja) - likwidację stanowiska roboczego. 9.0.PODSTAWA PŁATNOŚCI Płaci się za roboty wykonane zgodnie z wymaganiami podanymi w pkt 5, odebrane przez Inwestora i mierzone w jednostkach podanych w pkt PRZEPISY I DOKUMENTY ZWIĄZANE Normy PN-85/B Zaprawy budowlane. Badanie cech fizycznych i wytrzymałościowych. PN-70/B Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze. PN-EN 1008:2004 Woda zarobowa do betonu,. Specyfikacja. Pobieranie próbek PN-EN 459-1:2003 Wapno budowlane. PN-EN 13139:2003 Kruszywa do zaprawy. 8

9 PN-EN 771-6:2002 Wymagania dotyczące elementów murowych. Elementy murowe z kamienia naturalnego. PN-B-10085:2001 Stolarka budowlana. Okna i drzwi. Wymagania i badania. PN-75/B Okucia budowlane. Podział. PN-70/B Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze Inne dokumenty - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. (Dz. U. Nr 47/2003 poz. 401). - aprobaty techniczne wyrobów Sulęcin, dnia Opracował: Jerzy Szafarczyk 9
