1 KATALOG PRODUKTÓW 2018

2

3 Jesteśmy polską firmą, która od początku swojego istnienia wyznacza najwyższe standardy w zakresie kreowania rozwiązań w świecie sygnałów i technologii. Wieloletnie i bogate doświadczenie, wnikliwa analiza potrzeb rynku oraz śledzenie zmieniających się trendów i technologii, pozwalają nam cieszyć się uznaniem eksperta w branży teletechnicznej. Najwyższa jakość i integracja rozwiązań w obszarze przetwarzania sygnałów to cel naszej działalności. Ponad 60 lat obecności na rynku pozwoliło nam zdobyć i wypracować kompetencje oraz unikalne know-how w zakresie projektowania i produkcji urządzeń do transmisji sygnałów. Nasza oferta produktowa obejmuje elementy do budowy indywidualnych instalacji antenowych oraz wysoce wyspecjalizowane urządzenia elektroniczne wykorzystywane w technice cyfrowej do obsługi sieci HFC, infrastruktury optycznej, jak również do odbioru telewizji cyfrowej DVB-T w dużych instalacjach zbiorowych RTV/SAT. Produkty te są bazą dla świadczonych przez nas usług projektowania sieci dystrybucji sygnałów telewizyjnych i przesyłu danych oraz integracji rozwiązań w tych obszarach. Wizytówką naszej oferty jest dbałość o zachowanie jak najwyższego stosunku jakości do ceny, zarówno produktów, jak i usług. Dzięki starannej selekcji i rzetelnej kontroli oferowanych przez nas urządzeń, ich rzeczywiste parametry są zawsze zgodne z parametrami deklarowanymi w specyfikacji. Jako producent nie tylko zapewniamy dostępność naszych produktów, ale gwarantujemy ciągłość wiarygodnej, fabrycznej opieki gwarancyjnej i pogwarancyjnej. Ponadto w każdej chwili jesteśmy w stanie uruchomić lub wznowić produkcję wyrobów oczekiwanych przez naszych Klientów. Mając na względzie zmieniający się rynek oraz potrzeby i zadowolenie Klientów, nasi inżynierowie nieustannie poszukują nowych rozwiązań podnoszących funkcjonalność i zapewniających najwyższą jakość oferowanych przez nas produktów. Ciągły rozwój i wdrażanie nowych technologii sprawia, że podane w katalogu parametry produktów mogą ulec zmianie bez wcześniejszego powiadomienia. GZT TELKOM-TELMOR Sp. z o.o. ul. Mickiewicza 5/7, Gdańsk infolinia (58) telmor@telmor.pl Dział Handlowy: handlowy@telmor.pl (58) Dział Technicznego Wsparcia Sprzedaży: wsparcie@telmor.pl (58) Zachęcamy do korzystania z darmowego programu TelSat, dzięki któremu można zaprojektować instalację RTV/SAT nawet dla kilkuset mieszkańców, sprawdzić poprawność zastosowanych połączeń oraz wygenerować kompletne zestawienie produktów niezbędnych do realizacji inwestycji. telsat.telmor.pl Dołącz do Klubu Instalatora zyskaj możliwość wygrania atrakcyjnych nagród i korzystaj z wielu dodatkowych profitów. Dołącz do Klubu Projektanta i zyskaj dostęp do wielu korzysci i ułatwień w codziennej pracy. klub.telmor.pl Zachęcamy do czytania naszego bloga, na którym systematycznie zamieszczamy wpisy zawierające porady produktowe oraz sposoby rozwiązania problemów występujących przy projektowaniu, budowie i użytkowaniu mniejszych lub większych instalacji antenowych. blog.telmor.pl Warto śledzić również nasz kanał youtube, gdzie systematycznie zamieszczamy filmy instruktażowe dotyczące naszych produktów oraz materiały wideo poświęcone zagadnieniom z branży SMATV i CATV. (nazwa kanału TELKOM-TELMOR)

4 ANTENY NAZIEMNE... 5 ANTENY ASR... 5 asr... 5 asr LTE PROTECTED... 5 asr classic... 5 asr classic LTE PROTECTED... 5 asr IQ... 5 asr IQ LTE PROTECTED... 5 ANTENY DIGIT...6 DIGIT... 6 DIGITactiva... 6 DIGIT LTE PROTECTED SAW... 6 DIGITactiva LTE PROTECTED SAW... 6 ANTENY KIERUNKOWE UHF, UHF/LTE... 7 T-urbo-T T-urbo-T T-urbo-T T-urbo-T ANTENY VHF...8 T-urbo-T V3...8 T-urbo-T V...8 EK-36 ECO...8 ANTENY VHF/UHF...8 T-urbo-T COMBO...8 T-urbo-T COMBO Smart...8 TT ANTENY FM/DAB...9 FM DAB ANTENY SIATKOWE...9 ASD ANTENY POKOJOWE BASCO FM...10 AP-108CF...10 AP AP DSP DSP-860 LTE PROTECTED...10 ANTENY SAT ANTENY OFFSETOWE PB QB FI/120SP MOCOWANIA ZEZ do czaszy 120 cm LNB - KONWERTERY SAT / UCHWYTY, MASZTY ANTENOWE...12 KONWERTERY SAT...12 SINGLE LNB Fte excellento...12 TWIN LNB Fte excellento...12 QUAD LNB Fte excellento...12 OCTO LNB Fte excellento...12 QUATTRO LNB Fte excellento...12 UCHWYTY POŁACIOWE DO DACHÓW SKOŚNYCH...13 GOLIAT UCHWYTY ŚCIENNE...13 Uchwyt AIZ...13 UCHWYTY BALASTOWE...13 GOLIAT 456 REGULOWANY...13 UCHWYTY, MASZTY ANTENOWE OBEJMY KOMINOWE OK-43T13N...14 OK-43T13 7m...14 OK-43T13 10m...14 UCHWYTY ANTEN RTV/SAT MBC 38L MASZT 38L RURY MASZTOWE VZ ZABEZPIECZENIA ODGROMOWE I PRZECIWPRZEPIĘCIOWE...15 ZABEZPIECZENIA ODGROMOWE DO PÓL ANTENOWYCH...15 IGLICA ODGROMOWA RUROWA...15 DEHNiso II WSPORNIK DYSTANSUJĄCY...15 ZACISK FS DO IGLICY...15 ZABEZPIECZENIA PRZECIWPRZEPIĘCIOWE...15 DGA FF TV DEHN...15 DGA GFF TV DEHN...15 PRZEDWZMACNIACZE TV, WZMACNIACZE ABONENCKIE, ZASILACZE PRZEDWZMACNIACZE TV PAR PAR-820 LTE PROTECTED...16 PAR-820R LTE PROTECTED...16 MIKROWZMACNIACZE ABONENCKIE...17 RTA RTA WSS 1138 ULTRA JET...17 WSS 2138 ULTRA JET...17 WSS 2138Z SAW...17 MIKROWZMACNIACZE ABONENCKIE A A A A A WZMACNIACZE MASZTOWE, PASMOWE...19 AM AM 311L...19 AM AM 303L...19 AM WZMACNIACZE MASZTOWE, KANAŁOWE WK WK ZWROTNICE ZWR-210 DC WZMACNIACZE WIELOKANAŁOWE, OPROGRAMOWANIE...21 WWK-861U...21 WWK WWK WWK-982 LTE...21 WWK-9NGV...21 WWK-861U...21 WWK WWK WWK-982 LTE...21 WWK-9NGV PRZEMIENNIKI PNK UMS-1200 RAMKA DO PRZEMIENNIKA PNK ZWROTNICE ANTENOWE, ZASILACZE ZZ ZZA MULTISWITCHE, MULTIBAS ROZGAŁĘŹNIKI SAT SSK ODGAŁĘŹNIKI SAT/TV STK STK STK WZMACNIACZE KASKADOWE WS STWK MULTIBAS SWK SWK MULTISWITCHE T-urbo-T SMK-216P SMK-216A MULTISWITCHE PREMU KOŃCOWE 1-SAT PREMU TT 5/8FT PREMU TT 5/16 FT MULTISWITCHE PREMU KOŃCOWE 2-SAT PREMU TT-9/8 FT PREMU TT-9/16 FT PREMU TT-9/24 FT PREMU TT-9/32 FT MULTISWITCHE PREMU KASKADOWE 1-SAT PREMU TT 5/ PREMU TT 5/ MULTISWITCHE PREMU KASKADOWE 2-SAT...31 PREMU TT-9/ PREMU TT-9/ PREMU TT-9/ PREMU TT-9/ MULTISWITCHE KOŃCOWE - 1-SAT TT 5/8FT TT 5/16FT MULTISWITCHE KOŃCOWE - 2-SAT TT 9/8FT TT 9/12FT TT 9/16FT TT 9/24FT TT 9/32FT MULTISWITCHE KASKADOWE 2-SAT... 34

5 TT 9/ TT 9/ TT 9/ TT 9/ TT 9/ AKCESORIA F-75 REZYSTOR ZAKOŃCZENIOWY SZYBKOZŁĄCZE WTYK F/WTYK F URC-100 PROGRAMATOR TT 13V/1,5A ZASILACZ ZASILACZ DO STWK ZASILACZ 13V/4A AMK-SZ HANGER AMK-SZ DRAWER OPTYKA MULTISWITCHOWA KONWERTER OPTYCZNY LNBF NADAJNIK OPTYCZNY Z KONWERTEREM SAT OPTYCZNYM ODU32 ZESTAW ROZGAŁĘŹNIKI OPTYCZNE /2 FC/PC /3 FC/PC /4 FC/PC /8 FC/PC ODBIORNIK OPTYCZNY QUATRO III MODULATORY TV, TRANSMODULATORY MODULATORY CYFROWE DVB-T/DVB-C/IP TM 160 HD TM 190 HD TM 220 HD TM 250 HD TM 4 HDV MODULATORY CYFROWE DVB-T/DVB-C/IP TM TM TRANSMODULATORY DVB-S/S TRM 23 TWIN...40 TRM 24 CI TWIN...40 TRM 44 QUAD...40 TRM 46 CI...40 CYFROWE STACJE CZOŁOWE WELLAV DMP900 BASE...41 SMP100 BASE...41 UMH160R BASE...41 DTV ANTTRON...46 DTVRack...46 CMIRack...46 DTV AKCESORIA...46 DTVCP...46 DTVCC...46 MODUŁY WEJŚCIOWE...48 DTVRR DTVRR DTVRR DTVRR DTVRR DTVRR DTVRR DTVHD DTVIPi...51 DEKODOWANIE Moduł DTVCI Moduł DTVCI WYBÓR MODULACJI STRUMIENIA DVB-T, DVB-C LUB IP Modulator DTVDM Modulator DTVDM Modulator DTVDM2F Modulator DTVDM3F DTVIP OPTYKA STACYJNA...54 PLATFORMA OPTYCZNA AIMA3000, 4RU...54 ASMM NADAJNIKI TORU DOSYŁOWEGO 1550NM AIMA FT5S nadajnik 1550nm FT5P nadajnik 1550 nm DWDM o przestrajalnej długości fali AIMA FT5X nadajnik 1550 nm DWDM o przestrajalnej długości fali NADAJNIKI TORU DOSYŁOWEGO 1310NM - FT3S FT3S nadajnik optyczny 1310nm...61 ODBIORNIKI KANAŁU ZWROTNEGO AIMA3000 RRAG-RFoG odbiornik kanału zwrotnego AIMA3000 RRAS-Standard odbiornik kanału zwrotnego AIMA-EDFA wzmacniacz optyczny PLATFORMA OPTYCZNA 1RU LT1550 nadajnik optyczny z erbowym wzmacniaczem światłowodowym LTE zewnętrznie modulowany nadajnik optyczny dla długości fal 1550nm...71 WZMACNIACZE OPTYCZNE EDFA-R wzmacniacz optyczny 19 1RU/2RU z redundantnymi zasilaczami.73 MIKRONADAJNIKI OPTYCZNE MTX-1310FP MTX-1310DFB MTX-1550DFB MTX-1xxxDFB CWDM RF MANAGEMENT RF MANAGEMENT TT-RFM MODUŁY TT-1x2TCS...77 TT-1x4DCS...77 TT-1x8CS...77 RF MATRIX RF Matrix 1x DOCSIS CMTS D3-B MODEMY EURODOCSIS MODEM UBEE EVW32C 24X MODEMY EURODOCSIS Ubee UBC Ubee UBC SYSTEMY PON - GEPON OLT (OPTICAL LINE TERMINAL) Seria P P P P P P ONU (OPTICAL NETWORK UNIT) BDCOM końcówki abonenckie, ONU...86 P1501D P1501C P1504C P1702-4F...86 P1702-4FC...86 P1704 4F...86 P1704 4FC...86 ODBIORNIKI I WĘZŁY OPTYCZNE ODBIORNIKI OPTYCZNE MOB MOB-100 xpon MOB-823A...88 MOB-923A...88 MOB-729/ MOB-729/ WĘZŁY OPTYCZNE...90 MON-2729 AZ...90 MON-2729 A...90 MON MON-2731 Z...91 MON MON-1629LN MON-1629LNZ MON-1923M...94 MON-1923ME...94 MON-1923MZ...94 MON-200 (1,0 GHz) MON WZMACNIACZE SZEROKOPASMOWE WZMACNIACZE MAGISTRALNE WHU-927NG WHO-929NG...98 WXO-919NG WZMACNIACZE BUDYNKOWE WHX WHX WHX

6 WHX WMX-822 MZ/M WMX-922 M/MZ WMX-922 AM/AMZ SPLITTERY OPTYCZNE PASYWA OPTYCZNE Splitter 1x Splitter 1x Splitter 1x Splitter 1x Splitter 1x Splitter 1x Splitter 1x MUX 1/ DEMUX 1/ MUX 1/ DEMUX 1/ GNIAZDA ABONENCKIE GNIAZDA FTTH FTTH FOS FTTH FOS GNIAZDO R/TV GA-26FB GNIAZDO RTV/SAT GFS GNIAZDA MULTIMEDIALNE GMF GMF GMF GMF GMDF GMDF GMDF GMDF GMDF GMC OBUDOWY DO GNIAZD OGF OGF OGC GNIAZDA ABONENCKIE, PASYWA RF, FILTRY ROZGAŁĘŹNIKI HERMETYCZNE RCH RCH-103 SYMETRYCZNY RCH-103 NIESYMETRYCZNY ODGAŁĘŹNIKI HERMETYCZNE OCH OCH OCH OCH OCH OCH PASYWA RF, FILTRY ROZGAŁĘŹNIKI BUDYNKOWE RA-2F RA-3F RM-2F RM-3F RM-4F PCT W PCT W PCT WB PCT W PCT W PCT W PCT-NGN3M-2W PCT-NGN3M-3W PCT-NGN3M-3WB PCT-NGN3M-4W PCT-NGN3M-6W PCT-NGN3M-8W ROZGAŁĘŹNIKI SATELITARNE RF RF RF ROZGAŁĘŹNIKI BUDYNKOWE SCQ MI-2TS MI-3ICT FILTRY FAR 50 LTE FAR 50 LTE DC FAR 60 LTE FAR 60 LTE DC FPL ESA KABLE TELEKOMUNIKACYJNE KABLE KONCENTRYCZNE 75 OHM TT6 LSZH CCS TT6 Cu TT6 LSZH Cu TT113 LSZH Cu TT113 LSZH Cu TT 113 Cu, PE GEL TT 113 Cu, PE GEL TT11 CCS KABLE ŚWIATŁOWODOWE GJXH-2B6 1km GJXH-2B6 2km KABLE KOMPUTEROWE TT-UTP 5E CU TT-UTP 6E CU SKRZYNKI, SZAFKI, KROSOWNICE TELEKOMUNIKACYJNE SKRZYNKI MIESZKANIOWE TeSM TeSM-101E TeSM TeSM TeSM Smart P/T TeSM TeSM-111A TeSM-111DD TeSM Smart N/T SKRZYNKI MONTAŻOWE AIZ AIZ AIZ FUNKCJONALNE POLE KROSOWE FPK FPK FPK KROSOWNICE xF xSC/APC xRJ AKCESORIA Adapter SC/APC-SC/APC, Simplex FFP-110B Adapter F Adapter SC/APC-SC/APC, Duplex UTP RJ45 KAT.5E A-LAN MODUŁ KEYSTONE PCT 81-F Adapter F-F ZŁĄCZA, PRZEJŚCIA, NARZĘDZIA ZŁĄCZA TYPU IEC PCT-DRS59IMNT PCT-DRS59IFNT PCT-DRS6IMNT PCT-DRS6IFNT F F-114 RG6/BLISTER F F-115/BLISTER WPW WPW WPW/G-306/BLISTER WPG WPG WPG WPW-306/BLISTER WPG-305/BLISTER WPG-306/BLISTER WKW-505/BLISTER WKW-506/BLISTER WKW/G-506/BLISTER WKW WKW WKW WKG WKG WKG WKG-505/BLISTER WKG-506/BLISTER

7 ZŁĄCZA TYPU F WKS WKS WKS 106/BLISTER PCT-TRS59LMG PCT-TRS6L PCT-TRS9LNT PCT-ERS PCT-ERS6/BLISTER PCT-TRS11LMG ADAPTERY TV FFP-110B FIP-110B FIP-120B OBRABIARKI DO KABLI HT 302A ZACISKARKI DO ZŁĄCZ HT PCT-AIO-CT DODATKI WYKAZ CZĘSTOTLIWOŚCI KANAŁÓW TV EKRANOWANIE KABLA KONCENTRYCZNEGO W KLASACH A I B POZIOMY SYGNAŁU W GNIAZDKACH ABONENCKICH (WG NORMY PN-EN ) WYMAGANE WARTOŚCI PARAMETRU MER (WG NORMY PN-EN ) TABELA PRZELICZENIOWA TABELA REDUKCJI MAKSYMALNEGO POZIOMU WYJŚCIOWEGO W ZALEŻNOŚCI OD ILOŚCI SKASKADOWANYCH WZMACNIACZY ZESTAW DO ODBIORU SYGNAŁÓW RTV-SAT DYSTRYBUCJA SYGNAŁÓW TVK ZESTAW DO ODBIORU SYGNAŁÓW RTV-SAT ANTENOWA INSTALACJA ZBIOROWA LISTA INDEKSÓW NARZĘDZIA POMIAROWE MIERNIKI SMATV HD TAB 4 Easy HD TAB 4 Touch MIERNIKI CATV Omnia NARZĘDZIA POMIAROWE DVB-S/S2M DVB-T/T HD TAB 4 Easy HD TAB 4 Touch HD TAB 7 Lite HD TAB 7 Evo HD TAB HD PROTAB OMNIA EXAMINER PROBE SYSTEMY SYGNALIZACJI WŁAMANIA I NAPADU (SSWIN) TSZ - SYGNALIZATORY ZEWNĘTRZNE TSZ TSZ-1P TSZ TSZ-2P TSZ-2D TSZ TSZ-4D TSZ-4DS TSZ-5SU TSZ-S TSZ TSZ-1P TSZ TSZ-2P TSZ-2D TSZ TSZ-4D TSZ-4DS TSZ-5SU TSZ-S TSW - SYGNALIZATORY WEWNĘTRZNE TSW TSW SYSTEM TYPU Centrala alarmowa TCA Manipulator TMA - LCD400G Ekspander TEX Moduł telefoniczny TMT Moduł głosowy TMG Kabel programowania do TCA

8

9 Anteny naziemne ANTENY ASR Pasmo pracy: VHF*/ UHF asr asr LTE PROTECTED asr classic asr classic LTE PROTECTED asr IQ asr IQ LTE PROTECTED l/ l l/ l l/ l -/ l l/ l -/ l DVB-T/ DVB-T2 l/ l l/ l l/ l l/ l l/ l l/ l HDTV/ UltraHDTV l/ l l/ l l/ l l/ l l/ l l/ l Filtr LTE - l - l - l Wbudowany wzmacniacz - - l l l (By-pass) * Jakość sygnału w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punktu odbioru od nadajnika. Przed zakupem proszę upewnić się u sprzedawcy, czy antena pracuje w paśmie VHF w danej lokalizacji. NAZWA/ PARAMETRY asr asr LTE PROTECTED asr classic asr classic LTE PROTECTED asr IQ asr IQ LTE PROTECTED Pasmo pracy / VHF/UHF VHF/UHF VHF/UHF VHF/ UHF VHF/UHF UHF Zakres częstotliwości pracy Zysk/ wzmocnienie anteny MHz dbi/ db 6-14/ / / / / /14-21 Impedancja Ohm Max. średnica masztu montażowego Typ złącza wyjściowego mm / F F F F F F Kolorystyka / niebieska niebieska niebieska niebieska niebieska niebieska Wymiary anteny mm 820x455x x455x x455x x455x x455x x455x220 Waga netto kg 2,48 2,48 2,48 2,48 2,48 2,48 Opakowanie / karton karton karton karton karton karton Indeks / F F F F F F EAN / Charakterystyka dookólna Przykładowy schemat zastosowania 5

10 Anteny naziemne ANTENY DIGIT DIGIT DIGITactiva DIGIT LTE PROTECTED SAW DIGITactiva LTE PROTECTED SAW Pasmo pracy: UHF l l l l DVB-T/ DVB-T2 l/ l l/ l l/ l l/ l HDTV/ UltraHDTV l l l l Filtr LTE SAW - - l l Wbudowany wzmacniacz - l - l Zasilanie z tunera - l - l NAZWA/ PARAMETRY DIGIT DIGITactiva DIGIT LTE PROTECTED SAW DIGITactiva LTE PROTECTED SAW Pasmo pracy / UHF UHF UHF UHF Zakres częstotliwości pracy Zysk/ wzmocnienie anteny MHz dbi/ db 4,5/ - 4,5/22 4,5/ ,5/17-21 Impedancja Ohm Max. średnica masztu montażowego Typ złącza wyjściowego mm / F F F F Kolorystyka / biała niebieska biała niebieska biała niebieska biała niebieska Wymiary anteny mm 360x335x x335x x335x x335x x335x x335x x335x x335x155 Waga netto kg 1,19 1,19 1,19 1,19 1,19 1,19 1,19 1,19 Opakowanie / karton karton karton karton karton karton karton karton Indeks / F F F F F F F F EAN / Charakterystyka dookólna Przykładowy schemat zastosowania 6

11 Anteny naziemne ANTENY KIERUNKOWE UHF T-urbo-T 5 T-urbo-T 7 T-urbo-T 20 T-urbo-T 30 Pasmo pracy: UHF l l l l DVB-T/ DVB-T2 l/ l l/ l l/ l l/ l HDTV/ UltraHDTV l/ l l/ l l/ l l/ l Filtr LTE l l l l NAZWA/ PARAMETRY T-urbo-T 5 T-urbo-T 7 T-urbo-T 20 T-urbo-T 30 Pasmo pracy / UHF UHF UHF UHF Zakres częstotliwości pracy MHz Zysk dbi ,5-15,5 Impedancja Ohm Max. średnica masztu montażowego Typ złącza wyjściowego mm / F F F F Kolorystyka / niebieska niebieska niebieska niebieska Wymiary anteny mm 430x290x50 790x290x x290x x290x500 Waga netto kg 0,6 0,85 1,6 3,7 Opakowanie / worek foliowy karton worek foliowy karton worek foliowy karton worek foliowy Indeks / F F F B B B B EAN /

12 Anteny naziemne ANTENY VHF NAZWA/PARAMETRY T-urbo-T V3 T-urbo-T V EK-36 ECO Pasmo pracy / VHF VHF VHF Zakres częstotliwości pracy MHz Zysk anteny dbi 4, Impedancja Ohm Max. średnica masztu montażowego mm Typ złącza wyjściowego / F F F Kolorystyka / niebieska niebieska szara Wymiary anteny mm 900x550x80 900x960x x835x130 Waga netto kg 1,020 1,4 1,12 Opakowanie / karton worek karton worek worek Indeks / F F F B X EAN / ANTENY VHF/ UHF NAZWA/PARAMETRY T-urbo-T COMBO T-urbo-T COMBO Smart TT-345 Pasmo pracy / VHF UHF VHF UHF VHF UHF Zakres częstotliwości pracy MHz Zakres pracy/ polaryzacja / V H V lub H H H H Zysk energetyczny dbi , ,5 15 Impedancja Ohm Zwrotnica w komplecie / tak tak zintegrowany dipol VHF+UHF Złącze sygnałowe / 2xF F F Max. średnica masztu montażowego mm Kolorystyka / niebieska niebieska niebieska Wymiary anteny mm 960x900x x85x900 (polaryzacja zgodna) 1382x900x185 (polaryzacja przeciwna) Waga netto kg 2,25 2,25 1,94 917x713x318 Opakowanie / karton karton worek karton Indeks / F F F X EAN /

13 Anteny naziemne ANTENY FM/DAB NAZWA/PARAMETRY FM-1 DAB-1 Pasmo pracy / FM VHF Zakres częstotliwości pracy MHz 87, Polaryzacja / H V lub H Zysk anteny dbi 1 1 Impedancja Ohm Max. średnica masztu montażowego mm Typ złącza wyjściowego / F F Kolorystyka / szara szara Wymiary anteny mm 500x530x x77x360 Waga netto kg 0,65 0,52 Opakowanie / worek foliowy worek foliowy Indeks / X X EAN / ANTENY SIATKOWE NAZWA/PARAMETRY ASD-860 Pasmo pracy / VHF/UHF Zakres częstotliwości pracy MHz Skuteczność anteny db 40 Impedancja Ohm 75 Max. średnica masztu montażowego mm 38 Typ złącza wyjściowego / śrubowe Kolorystyka / niebieska Wymiary anteny mm 800x520x95 Waga netto kg 1,75 Opakowanie / karton Indeks / F EAN / Pasmo pracy: FM/ VHF/ UHF DAB/ DVB-T/ DVB-T2 HDTV/ UltraHDTV Zasilanie z zasilacza wtyczkowego Wbudowany wzmacniacz ASD-860 -/ l/ l l/ l/ l l/ l l l 9

14 Anteny naziemne ANTENY POKOJOWE Pasmo pracy: FM/ VHF/ UHF DAB/ DVB-T/ DVB-T2 BASCO FM AP-108CF AP-136 AP-310 DSP-860 DSP-860 LTE PROTECTED l/ -/ - l/ l/ l l/ l/ l l/ l/ l l/ l/ l l/ l/ l -/ -/ - l/ l/ l l/ l/ l l/ l/ l l/ l/ l l/ l/ l HDTV/ UltraHDTV -/ - l/ l l/ l l/ l l/ l l/ l Filtr LTE - l l l - l Wbudowany wzmacniacz Regulacja wzmocnienia l l l l l l l - - Zasilanie z tunera - l l l l l Zasilanie z zewnętrznego zasilacza l l l l l l NAZWA/ PARAMETRY BASCO FM AP-108CF AP-136 AP-310 DSP-860 DSP-860 LTE PROTECTED Pasmo pracy / FM FM/VHF/UHF FM/VHF/UHF FM/VHF/UHF FM/VHF/UHF FM/ VHF/ UHF Zakres częstotliwości pracy Wzmocnienie anteny MHz , , , db Impedancja Ohm Typ złącza wyjściowego / wbudowany kabel z wtykiem IEC wbudowany kabel z wtykiem IEC wbudowany kabel z wtykiem IEC F (w komplecie kabel: wtyk F/wtyk IEC) wbudowany kabel z wtykiem IEC wbudowany kabel z wtykiem IEC Kolorystyka / czarna czarna czarna czarna czarna czarna Wymiary anteny mm 290x87x78 115x23x x85x103 70x310x x500x x500x230 Waga netto kg 0,45 0,20 0,25 0,18 0,64 0,64 Opakowanie / karton karton karton karton karton karton Indeks / X X X X F F EAN /

15 Anteny SAT ANTENY OFFSETOWE NAZWA/ PARAMETRY 80 TT STANDARD 80 TT PREMU 120 TT STANDARD 120 TT PREMU Offset Zakres częstotliwości pracy GHz 10,70-12,75 10,70 12,75 Polaryzacja (liniowa/ kołowa): GHz (dbi) 36,8 37,5 38,1 40,8 41,5 42,0 Wymiar reflektora mm 730 x x1200 Odległość ogniskowa mm F/D 0,64 0,64 Efektywność % >70 >70 Tworzywo reflektora / stal galwanizowana/ aluminium stal galwanizowana Grubość reflektora mm 0,6/ 1,0 0,8 Zakres regulacji kąta elewacji min 15/ max 56 min 10/ max 90 min 10/ max 90 Zakres kątów azymutu Średnica masztu mm Grubość masztu mm 40/ 50 50/ 60 Kąt połowy mocy w poziomie (-3dB) Kąt połowy mocy w pionie (-3dB) / 2,5 dla 12,75 GHz 3,2 dla 12,75GHz 2,5 dla 12,75 / 2,6 dla 12,75 3,3 dla 12,75GHz 2,6 dla 12,75 Odporność na wiatr: dopuszczalna siła wiatru max siła wiatru niszcząca siła wiatru km/h Kolorystyka / biała, grafitowa, niebieska biała, grafitowa, niebieska Waga całkowita kg 3,61 4,70 13,20 Indeks / X (biała) X (grafitowa) X (niebieska) X (biała) X (grafitowa) X (niebieska) Q (biała) Q (grafitowa) Q (niebieska) Q (biała) Q (grafitowa) Q (niebieska) EAN / (biała) (grafitowa) (niebieska) (biała) (grafitowa) (niebieska) (grafitowa) (niebieska) (grafitowa) (niebieska) MOCOWANIA NAZWA/ PARAMETRY ZEZ do czaszy 120cm Uchwyt LNBF mm 40 Materiał / stal galwanizowana Grubość mm 2 Drugi LNB 6-9 Indeks / Q EAN /

16 LNB - konwertery SAT / Uchwyty, maszty antenowe KONWERTERY SAT NAZWA/PARAMETRY Częstotliwość wejściowa Częstotliwość wyjściowa GHz MHz SINGLE LNB Fte excellento TWIN LNB Fte excellento QUAD LNB Fte excellento 10,7 11,7 11,7 12, OCTO LNB Fte excellento Ilość wyjść (typ) szt. 1x Full band 2x Full band 4x Full band 8x Full band Oscylatory lokalne GHz 9,75 / 10,6 Impedancja wyjściowa Ohm 75 Wzmocnienie (typ.) db Współczynkik szumów db 0,1 Napięcie zasilania V DC / 0-22 QUATTRO LNB Fte excellento 4 (1xVL, 1xVH, 1xHL, 1xHH) Pobór prądu ma ± ±10 Odporność na zakłócenia (UMTS/GSM/DEC) db Opakowanie / karton karton karton karton karton Indeks / U U U U U EAN /

17 LNB - konwertery SAT / Uchwyty, maszty antenowe UCHWYTY POŁACIOWE DO DACHÓW SKOŚNYCH NAZWA/PARAMETRY GOLIAT 800 Bazowanie / pomiędzy krokwiami Średnica rury mm 60 Grubość ścianki rury mm 3 Maksymalna średnica czaszy m 1,3 Wysokość rury mm 900 Opakowanie / karton Indeks / Q EAN / UCHWYTY ŚCIENNE NAZWA/PARAMETRY Uchwyt AIZ Średnica rury mm 60 Grubość ścianki rury mm 2 Waga netto kg 3 Mocowanie / śruby m8 Odległość montażowa od ściany mm 650 Odległość pomiędzy nogą boczną a podstawą mm 300 Długość montażowa czaszy mm 130 Wymiary podstawy: DxS mm 165x65 Opakowanie / folia/stretch Indeks / Q EAN / UCHWYTY BALASTOWE NAZWA/PARAMETRY GOLIAT 456 REGULOWANY Regulacja pochylenia masztu 10 Średnica rury mm 60 Grubość ścianki rury mm 2 Maksymalna średnica czaszy m 1,3 Wysokość rury mm 1100 Wymiary podstawy mm 1035x1115 Sposób obciążenia podstawy / 8x płyta chodnikowa 500x500mm Waga netto kg 26 Opakowanie / karton Indeks / Q EAN /

18 Uchwyty, maszty antenowe OBEJMY KOMINOWE NAZWA/PARAMETRY OK-43T13N OK-43T13 7m OK-43T13 10m Rodzaj materiału / stal ocynk stal ocynk stal ocynk Wymiary kształtownika mm 30x30x1,5 30x30x1,5 30x30x1,5 Rodzaj naciągu / zapadkowy zapadkowy zapadkowy Waga netto jednostkowa kg 2,75 2,95 3,20 Opakowanie / karton karton karton Długość opaski m Indeks / T T T EAN / UCHWYTY ANTEN RTV/SAT NAZWA/PARAMETRY MBC 38L30 MASZT 38L30 Średnica rury mm Wysokość części roboczej uchwytu mm Odległość uchwytu od bazy mm Baza uchwytu / płyta montażowa płyta montażowa Wymiary bazy uchwytu mm 86x86x3 120x150x3 Sposób mocowania bazy / cybant x 2szt. 4x śruba + kołek Rodzaj materiału / stal ocynk stal ocynk Waga netto jednostkowa kg 0,9 0,9 Opakowanie / folia stretch folia stretch Indeks / T T EAN / RURY MASZTOWE NAZWA/PARAMETRY VZ20050 Rodzaj materiału / stal ocynk Długość rury mm 2000 Średnica rury mm 50 Grubość ścianki mm 2 Opakowanie / folia stretch Indeks / T EAN /

19 Zabezpieczenia odgromowe i przeciwprzepięciowe ZABEZPIECZENIA ODGROMOWE DO PÓL ANTENOWYCH NAZWA/PARAMETRY DEHNiso II WSPORNIK DYSTANSUJĄCY Zacisk mm 16 Materiał zacisku / NIRO Długość (l1) mm 1030 Długość izolacyjna (l2) mm 945 Zakres obejmy do rury mm (1 1/4-2'') Materiał gniazda / ZG Materiał elementu mocującego / NIRO Waga netto kg 0,88 Opakowanie / foliowe NAZWA/PARAMETRY IGLICA ODGROMOWA RUROWA Długość całkowita mm 4000 Długość przewężenia mm 1000 Materiał / AlMgSi Średnica mm 16/10 Grubość materiału rury mm 1 Waga netto kg 1,1 Opakowanie / foliowe NAZWA/PARAMETRY ZACISK FS DO IGLICY Materiał / Al Grubość materiału mm 3 Zakres zacisku mm 2 x 8-10 Zakres zacisku iglicy mm 16 Waga netto kg 0,1 Opakowanie / foliowe ZABEZPIECZENIA PRZECIWPRZEPIĘCIOWE NAZWA/PARAMETRY DGA FF TV DEHN DGA GFF TV DEHN Największe napięcie trwałej pracy DC U C V Prąd znamionowy I L A 2 2 D1 Prąd udarowy (10/350) I imp ka 0,2 2,5 C2 Znamionowy prąd wyładowczy (8/20) I n ka 1,5 10 Napięciowy poziom ochrony przy I imp D1 U P V Napięciowy poziom ochrony przy I n C2 U P V Napięciowy poziom ochrony przy 1 kv/μs C3 U P V Zakres częstotliwości pracy MHz DC, DC, Impedancja Ohm Zakres temperatur pracy C Stopień ochrony / Podłączenie wejście / wyjście / F / F F / F Materiał obudowy / metal metal Wymiary produktu mm 59x90x27 59x131x27 Waga netto kg 0,233 0,283 Akcesoria w komplecie / 2x wtyk F 2x wtyk F Opakowanie / karton karton Indeks / X X EAN /

20 Przedwzmacniacze TV, wzmacniacze abonenckie, zasilacze PRZEDWZMACNIACZE TV PAR-820 PAR-820 LTE PROTECTED PAR-820R LTE PROTECTED Pasmo pracy: FM/ VHF/ UHF l / l/ l -/ -/ l l/ l/ l FM/ DAB/ DVB-T/ DVB-T2 l/ l/ l/ l -/ -/ l/ l l/ l/ l/ l HDTV/ UltraHDTV l/ l l/ l l/ l Zdalne zasilanie l l l Filtr LTE SAW - l l NAZWA/PARAMETRY PAR-820 PAR-820 LTE PROTECTED PAR-820R LTE PROTECTED Pasmo pracy / FM/VHF/UHF UHF FM/VHF/ UHF Zakres częstotliwości pracy MHz Wzmocnienie db 19±2 19±2 18 Wzmocnienie poza pasmem pracy db@mhz nie określa się -10@900-10@500 Maksymalny poziom wyjściowy dbµv Zasilanie V DC Typ złącz wejście/ wyjście / F-wtyk/ F-gniazdo F-wtyk/ F-gniazdo F-wtyk/ F-gniazdo Wymiary produktu mm Ø20 x 62 Ø20 x 62 Ø20 x 62 Waga netto kg 0,05 0,06 0,06 Opakowanie / blister blister blister Indeks / F F F EAN / Przykładowy schemat zastosowania 16

21 Przedwzmacniacze TV, wzmacniacze abonenckie, zasilacze MIKROWZMACNIACZE ABONENCKIE RTA-120 RTA-140 WSS 1138 ULTRA JET WSS 2138 ULTRA JET WSS 2138Z SAW Pasmo pracy: FM/ VHF/ UHF -/ l/ l -/ l/ l l/ l/ l l/ l/ l l/ l/ l DAB/ DVB-T/ DVB-T2 l/ l/ l l/ l/ l l/ l/ l l/ l/ l l/ l/ l HDTV/ UltraHDTV l/ l l/ l l/ l l/ l l/ l/ l Niezależna regulacja wzmocnienia: FM+VHF+UHF Niezależna regulacja wzmocnienia: VHF/ UHF l l Zasilanie przedwzmacniacza l l - l l Filtr LTE - - l l l Liczba wyjść Wbudowany zasilacz Zewnętrzny zasilacz wtyczkowy l l l l - NAZWA/ PARAMETRY RTA-120 RTA-140 WSS 1138 ULTRA JET WSS 2138 ULTRA JET WSS 2138Z SAW Pasmo pracy / VHF/UHF VHF/UHF FM/VHF/UHF FM/VHF/UHF FM/ VHF/ UHF Zakres częstotliwości pracy MHz Wzmocnienie db 14±2 10± Maksymalny poziom wyjściowy dbµv Typ złącz / F F F F F Zasilanie przedwzmacniacza / tak tak nie tak tak Zasilanie V 9 12 V DC 9 12 V DC 12 V DC 12 V DC 12 V DC (zdalnie) Wymiary produktu mm 78x47x20 78x60x20 80x52x19 80x52x19 80x52x19 Waga netto kg 0,09 0,1 0,09 0,09 0,09 Opakowanie / blister blister worek blister worek blister blister Indeks / P P P P P P P EAN /

22 Przedwzmacniacze TV, wzmacniacze abonenckie, zasilacze MIKROWZMACNIACZE ABONENCKIE A 216 A 217 A 225 A 411 A 414 Pasmo pracy: FM/ VHF/ UHF l/ l/ l l/ l/ l l/ l/ l l/ l/ l l/ l/ l DAB/ DVB-T/ DVB-T2 l/ l/ l l/ l/ l l/ l/ l l/ l/ l l/ l/ l HDTV/ UltraHDTV l/ l l/ l l/ l l/ l l/ l Niezależna regulacja wzmocnienia: FM+VHF+UHF Niezależna regulacja wzmocnienia: VHF/ UHF l l - l l - - l - - Zasilanie przedwzmacniacza Filtr LTE Kanał zwrotny - l - - l Liczba wyjść Wbudowany zasilacz l l l l l Zewnętrzny zasilacz wtyczkowy NAZWA/ PARAMETRY A 216 A 217 A 225 A 411 A 414 Pasmo pracy / FM/VHF/UHF FM/VHF/UHF FM/VHF/UHF FM/VHF/UHF FM/VHF/UHF Zakres częstotliwości pracy MHz ; ; /85; Wzmocnienie db ; Maksymalny poziom wyjściowy Tłumienie w kanale zwrotnym dbµv db Typ złącz / F F F F F Zasilanie przedwzmacniacza / nie nie nie nie nie Zasilanie V 230 V AC 230 V AC 230 V AC 230 V AC 230 V AC Wymiary produktu mm 95x115x35 95x115x35 95x115x35 95x115x35 95x115x35 Waga netto kg 0,31 0,31 0,31 0,31 0,31 Opakowanie / karton karton karton karton karton Indeks / X X X X X EAN /

23 Przedwzmacniacze TV, wzmacniacze abonenckie, zasilacze WZMACNIACZE MASZTOWE, PASMOWE AM 311 AM 311L AM 303 AM 303L AM 263 Pasmo pracy: FM/ VHF/ UHF/ SAT FM/ DAB/ DVB-T/ DVB-T2/ DVB-S/ DVB-S2 -/ -/ l/ - -/ -/ l/ - l/ l/ l/ l l/ l/ l/ l l/ l/ l/ l -/ -/ l/ l/ -/ - -/ -/ l/ l/ -/ - l/ l/ l/ l/ l/ l l/ l/ l/ l/ l/ l l/ l/ l/ l/ l/ l HDTV/ UltraHDTV l/ l l/ l l/ l l/ l l/ l Niezależna regulacja wzmocnienia: VHF/ UHF/ SAT -/ l/ - -/ l/ - l/ l/ - l/ l/ - l/ l/ - Filtr LTE - l Liczba wyjść Zdalne zasilanie l l l l l Obudowa masztowa, bryzgoszczelna l l l l l NAZWA/PARAMETRY AM 311 AM 311L AM 303 AM 303L AM 263 Pasmo pracy / UHF UHF FM/VHF UHF SAT FM/VHF UHF SAT FM/ VHF/ UHF UHF SAT Zakres częstotliwości pracy MHz liczba wejść / Wzmocnienie db / Maksymalny poziom wyjściowy dbµv / / 107/ / Zasilanie V DC Wymiary produktu mm 115x100x65 115x100x65 115x100x65 115x100x65 115x100x65 Waga netto kg 0,23 0,23 0,26 0,26 0,26 Opakowanie / karton karton karton karton karton Indeks / X X X X X EAN /

24 Przedwzmacniacze TV, wzmacniacze abonenckie, zasilacze WZMACNIACZE MASZTOWE, KANAŁOWE WK-310 WK-410 Pasmo pracy: FM/ VHF/ UHF -/ -/ l l/ l/ l FM/ DAB/ DVB-T/ DVB-T2 -/ -/ l/ l l/ l/ l/ l HDTV/ UltraHDTV l/ l l/ l Zasilanie przedwzmacniacza - l Regulacja wzmocnienia: FM/ VHF/ UHF -/ -/ l -/ -/ l Filtr LTE SAW - l Liczba filtrów kanałowych w UHF 3 4 Wejścia: FM/ VHF/ UHF -/ -/ 1 1/ 1/ 2 Zdalne zasilanie l l Obudowa masztowa, bryzgoszczelna l l NAZWA/PARAMETRY WK-310 WK-410 Pasmo pracy / UHF FM-VHF-UHF* Ilość wejść / 1 1/1/2 Zakres częstotliwości pracy MHz Inne wejścia (dosumowane jako zwrotnica) / / VHF,FM Liczba filtrów UHF / 3 4 Wzmocnienie db (14-16)±2 15 Regulacja wzmocnienia w UHF db Maksymalny poziom wyjściowy dbµv 73 (86) 86 Selektywność db dla +/-24dB Zasilanie V DC Zasilanie przedwzmacniacza w torze UHF V/mA / 12/50 Wymiary produktu mm 80x70x35 80x70x35 Wymiary obudowy masztowej mm 108x125x45 108x125x45 Waga netto z obudową masztową kg 0,22 0,28 Opakowanie / karton karton Indeks / F F EAN / *Filtr SAW LTE na jednym wejściu UHF ZWROTNICE NAZWA/PARAMETRY ZWR-210 DC Pasmo pracy / FM VHF UHF Zakres częstotliwości pracy MHz Ilość wejść / 1 1 Ilość wyjść / 1 Przejścia DC / tak tak Możliwość wyłączenia przejścia DC / tak tak Wymiary produktu mm 60x58x19 Wymiary obudowy masztowej mm 85x105x26 Waga netto z obudową masztową kg 0,14 Opakowanie / karton Indeks / F EAN /

25 Przedwzmacniacze TV, wzmacniacze abonenckie, zasilacze WZMACNIACZE WIELOKANAŁOWE, OPROGRAMOWANIE WWK-861U WWK-951 WWK-982 WWK-982 LTE WWK-9NGV Pasmo pracy: FM/ VHF/ UHF l/ l/ l l/ l/ l l/ l/ l l/ l/ l l/ l/ l FM/ DAB/ DVB-T/ DVB-T2/ l/ l/ l/ l l/ l/ l/ l l/ l/ l/ l l/ l/ l/ l l/ l/ l/ l HDTV/ UltraHDTV l/ l l/ l l/ l l/ l l/ l Regulacja parametrów mechaniczna elektroniczna elektroniczna elektroniczna programator URC-100 Licza filtrów kanałowych UHF Filtr LTE SAW na wejściach UHF l Zasilacz wbudowany wbudowany wbudowany wbudowany zewnętrzny Zasilanie przedwzmacniaczy l l l l l NAZWA/PARAMETRY WWK-861U WWK-951 Pasmo pracy / BI/FM VHF UHF BI/FM VHF UHF Zakres częstotliwości pracy MHz Liczba filtrów / 6 5 Wzmocnienie db Maksymalny poziom wyjściowy dbµv Zasilanie V AC / Hz 230/ / Typ złącz / F F Wymiary produktu mm 225x130x50 256x128x51 Waga netto kg 0,75 0,62 Opakowanie / karton karton Indeks / B P EAN / NAZWA/PARAMETRY WWK-982 WWK-982 LTE Pasmo pracy / BI/FM VHF UHF BI/FM VHF UHF Zakres częstotliwości pracy MHz Liczba filtrów / 8 8 Wzmocnienie db Maksymalny poziom wyjściowy dbµv Zasilanie V AC / Hz 230/ / Typ złącz / F F Wymiary produktu mm 369x128x51 369x128x51 Waga netto kg 0,84 0,84 Opakowanie / karton karton Indeks / B B EAN /

26 Przedwzmacniacze TV, wzmacniacze abonenckie, zasilacze WZMACNIACZE WIELOKANAŁOWE, OPROGRAMOWANIE Przykładowy schemat zastosowania NAZWA / PARAMETRY WWK-9NGV Wejścia / BI / FM VHF DAB VHF DVB-T UHF1 UHF2 Zakres częstotliwości pracy MHz 87, Możliwa kombinacja filtrów / - Programowalne zespoły filtrów / - - 1x kanał (7 MHz) 1 5 kanałów (8 48 MHz) Wzmocnienie db 40 / / / / 30 Regulacja wzmocnienia db 20 Selektywność db ±7 MHz 16 ±16 MHz Współczynnik szumów db 8 Minimalny poziom wejściowy Maksymalny poziom wyjściowy (DIN 45004B) dbµv 50 dbµv 112 Tłumienie odbić od wejścia db 10 Zasilanie przedwzmacniaczy V/mA / 50 Impedancja wejściowa/ Ohm 75 / 75 wyjściowa INNE Temperatura pracy C Napięcie pracy VAC / Hz 230 / Pobór mocy VA 20 Typ złącz / F Wymiary mm 223x182x50 Waga kg 0,55 Opakowanie / karton Indeks / B

27 Przedwzmacniacze TV, wzmacniacze abonenckie, zasilacze PRZEMIENNIKI NAZWA/PARAMETRY PNK-802 Zakres kanałów wejściowych MHz S01-K69, S1-K69, S1-S8, K5-K12, K6-K12, S9-S38, K21-K69 Zakres kanałów wyjściowych MHz S01-K69, S1-K70, S1-S8, K5-K12, K6-K12, S9-S38, K21-K69 Maks. poziom wejściowy (DVB-T) dbµv 80 Maks poziom wyjściowy (DVB-T) dbµv 80 ±3 Regulacja poziomu wyjściowego db 20 Stabilność częstotliwości nośnej wizji khz ±50 Selektywność filtrów toru cz. pośredniej (względem fo) Poziom zakłóceń przy 16 dbc podnośnej audio dla PAL Współczynnik C/N dla PAL dla poziomu wejściowego 70dBV Parametry sygnału wyjściowego DVB-T / db/mhz 35/12 db 58 db 53 Stopa błędów - BER / 1,0e-4 Współczynnik błędów modulacji - MER db 27 Współczynnik C/N db 52 Szum fazowy Uout = 100dBμV przy 1kHz dbc 65 Impedancja wejściowa / wyjściowa / 75/75 Zasilanie V DC / ma 12,0/250 Złącza wejściowe/wyjściowe / F/F Temperatura pracy C Wymiary mm 30 x 133 x 88 Waga kg 1,1 Opakowanie / karton Indeks / O Przykładowy schemat zastosowania 23

28 Przedwzmacniacze TV, wzmacniacze abonenckie, zasilacze PRZEMIENNIKI NAZWA/PARAMETRY UMS-1200 RAMKA DO PRZEMIENNIKA PNK-802 Ilość przemienników / 4 Zasilacz (w komplecie) V DC /A 12/3 Wymiary mm 290x255x56 Indeks: / O ZWROTNICE ANTENOWE, ZASILACZE NAZWA/PARAMETRY ZZ-3 ZZA-7 Pasmo pracy / FM/VHF/UHF FM/VHF/UHF Zakres częstotliwości pracy Typ zasilacza/ zasilacz w komplecie Zasilanie na wejściu zasilacza MHz 47, ,5-863 / wtyczkowy/ nie wtyczkowy/ tak V AC / Hz 230/ / Max wyjściowe napięcie/ prąd V DC /ma 12/500 12/100 Wymiary produktu mm 59x44x18 / Waga netto kg 0,06 0,1 z zasilaczem Opakowanie / worek blister Indeks / F F EAN /

29 Multiswitche, MultiBAS ROZGAŁĘŹNIKI SAT NAZWA/PARAMETRY SSK-918 DC PASS Tory / RTV SAT Zakres częstotliwości pracy MHz Liczba wejść/wyjść / 1/2 8/16 Przejście stałoprądowe tak/nie tak Tłumienność w przelocie db 4,5 5,5 Separacja db >30 >35 Zasilanie V/mA / Wymiary produktu mm 227x130x50 Waga netto kg 0,43 Opakowanie / karton Indeks / B EAN / STEROWANIE PRZEJŚCIEM NAPIĘCIA -/+ ODGAŁĘŹNIKI SAT/TV NAZWA/PARAMETRY STK STK STK Zakres częstotliwości pracy MHz Liczba wejść/wyjść / SAT+Terr: 9+1/2x(9+1) SAT+Terr: 9+1/2x(9+1) SAT+Terr: 9+1/2x(9+1) Przejście stałoprądowe tak/nie tak tak tak Tłumienność w przelocie db 0,7-2,0 0,7-1,8 0,7-1,8 Tłumienność w odgałęzieniu db ,5 18,5-22,5 Separacja db >65 >65 >65 Przenoszenie zasilania (max) V/mA 24/500 24/500 24/500 Wymiary produktu mm 170x82x47 170x82x47 170x82x47 Waga netto kg 0,4 0,4 0,4 Opakowanie / karton karton karton Indeks / Q Q Q EAN /

30 Multiswitche, MultiBAS WZMACNIACZE KASKADOWE WS-909 STWK-810 Zasilanie lokalne - l Zasilanie zdalne l l Dyskretna regulacja parametrów l l NAZWA/PARAMETRY WS-909 STWK-810 Tor / TERR SAT TERR SAT Zakres częstotliwości pracy MHz Liczba wejść/wyjść / 1/1 9/9 1/1 8/8 Wzmocnienie dbi Max. poziom wyjściowy dbµv Regulacja wzmocnienia db płynna: skokowa: 0-15 Regulacja nachylenia charakterystyki db / / dyskretna: 0/6/12/18 dyskretna: 0/3/6/9 Zasilanie V/mA od strony wyjść lokalnie +12/3000; zdalnie Zalecany montaż / skrzynka montażowa AIZ aplikator AMK-SZ Hanger 19``, skrzynka montażowa AIZ Wymiary produktu mm 170x115x40 223x113x40 Waga netto kg 0,45 0,55 Opakowanie / karton karton Indeks / Q B EAN / MULTIBAS NAZWA/PARAMETRY SWK-9108 SWK-9216 Tor / RTV SAT RTV SAT Zakres częstotliwości pracy MHz Wzmocnienie - wyjścia abonenckie db Wzmocnienie - wyjścia przelotowe db / / Ilość filtrów kanałowych / UHF -5 / VHF -1, UHF -8 / Regulacja wzmocnienia db 0 20 / (korektor) Separacja między wejściami UHF db / / 25 Separacja między wyjściami RF+SAT db Separacja pomiedzy wejściami SAT db / Tłumienie niedopasowania na wejściach db >6 > Tłumienie niedopasowania na wyjściach db >6 > Współczynnik szumów db Maksymalny poziom wyjściowy dbµv , Napięcie; maksymalny pobór prądu na wejściach V DC /ma 14/300 12,3 23,4/50 13,7/300 Napięcie zasilania; pobór prądu; maksymalna moc V/mA/W 230/ /15 12/2000/23 Zalecany montaż / skrzynka montażowa AIZ aplikator AMK-SZ Drawer 19'', skrzynka montażowa AIZ Wymiary produktu mm 290x220x50 365x245x51 Waga netto kg 1,0 1,4 Opakowanie / karton karton Indeks / P B EAN /

31 Multiswitche, MultiBAS MULTISWITCHE T-urbo-T MONTAŻ UNIWERSALNY MIMALIZACJA PRZESTRZENI INSTALACJI 5 LAT GWARANCJI NAZWA/PARAMETRY SMK-216P SMK-216A Liczba wejść RTV/SAT / 1xTerr + 8xSAT 1xTerr + 8xSAT Liczba wyjść abonenckich RTV+SAT / Tłumienie w przelocie w torze SAT db Tłumienie w przelocie w torze RTV *(wł. wzmacniacz) db -4,5/-1,0-4,5/-1,0 Tłumienie w odgałęzieniu w torze SAT db Tłumienie w odgałęzieniu w torze RTV *(wł. wzmacniacz) db 25/0 25/0 Max. poziom wyjściowy w torze SAT dbµv Max. poziom wyjściowy w torze RTV dbµv Zasilanie V DC /ma 12/170 lub z LNB 12/ /510 lub z LNB 12/1320 Zalecany montaż / aplikator AMK-SZ Hanger 19'', skrzynka montażowa AIZ Wymiary produktu mm 250x246x51 250x246x51 Waga netto kg 0,975 1,02 Opakowanie / karton karton Indeks / B B EAN /

32 Multiswitche, MultiBAS MULTISWITCHE PREMU KOŃCOWE 1-SAT MAX DUŻA SEPARACJA POMIĘDZY TORAMI 5 LAT GWARANCJI NAZWA/PARAMETRY PREMU TT 5/8FT PREMU TT 5/16 FT Zakres częstotliwości toru SAT MHz Zakres częstotliwości toru TV MHz Ilość wejść SAT / 4 Ilość wejść TV / 1 Ilość wyjść / 8 16 Tłumienie toru TV odgałęzienie (tor aktywny) db -7 0 Tłumienie toru TV odgałęzienie (tor pasywny) db Tłumienie toru SAT odgałęzienie db Tłumienie odbić (dopasowanie) toru TV WE / WY Tłumienie odbić (dopasowanie) toru SAT WE/ WY db 10 db 10 Maksymalny poziom wyjściowy toru TV dbµv 95 Maksymalny poziom wyjściowy toru SAT dbµv 100 Separacja do SAT db 35 Separacja SAT do TV db 50 Zasilanie (Amp OFF-ON) V DC /ma 13/ 135 Pobór prądu z odbiornika ma/v 35/13 oraz 50/18 Komendy przełączające / DiSEqC 1.0 (13V/18V, 0/22kHz tonowo) Wymiary mm 155 x125x51 155x193x51 Waga kg 0,35 0,55 Opakowanie / karton karton Indeks / B B

33 Multiswitche, MultiBAS MULTISWITCHE PREMU KOŃCOWE 2-SAT MAX DUŻA SEPARACJA POMIĘDZY TORAMI 5 LAT GWARANCJI NAZWA/PARAMETRY PREMU TT-9/8 FT PREMU TT-9/16 FT PREMU TT-9/24 FT PREMU TT-9/32 FT Zakres częstotliwości toru SAT MHz Zakres częstotliwości toru TV MHz Ilość wejść TV / 1 Ilość wejść SAT / 8 Ilość wyjść / Tłumienie toru TV odgałęzienie (tor aktywny) Tłumienie toru TV odgałęzienie (tor pasywny) db db Tłumienie toru SAT odgałęzienie db ,5 +7 Tłumienie odbić (dopasowanie) toru TV WE / WY Tłumienie odbić (dopasowanie) toru SAT WE/ WY Maksymalny poziom wyjściowy toru TV Maksymalny poziom wyjściowy toru SAT db db dbµv 95/ , 90/ / , 87/ dbµv 98 Separacja TV do SAT db 30 Separacja SAT do TV db 45 Separacja pomiędzy polaryzacjami H/V db 35 Zasilanie V DC /ma 13/160 Pobór prądu z odbiornika (max) ma 50 Komendy przełączające / DiSEqC 1.0 (13V/18V, 0/22kHz tonowo) Wymiary mm 215x193x51 215x193x51 215x261x51 215x330x51 Waga kg 0,7 0,7 1,1 1,1 Opakowanie / karton karton karton karton Indeks / B B B B

34 Multiswitche, MultiBAS MULTISWITCHE PREMU KASKADOWE 1-SAT MAX DUŻA SEPARACJA POMIĘDZY TORAMI 5 LAT GWARANCJI NAZWA/PARAMETRY PREMU TT 5/8 PREMU TT 5/16 Zakres częstotliwości toru SAT MHz Zakres częstotliwości toru TV MHz Ilość wejść SAT / 4 Ilość wejść TV / 1 Ilość wyjść / 8 16 Tłumienie toru TV odgałęzienie (tor aktywny) db -7 0 Tłumienie toru TV odgałęzienie (tor pasywny) db Tłumienie toru TV przelot db - 4 Tłumienie toru SAT odgałęzienie db Tłumienie toru SAT przelot db - 3 Tłumienie odbić (dopasowanie) toru TV WE / WY Tłumienie odbić (dopasowanie) toru SAT WE/ WY db 10 db 10 Maksymalny poziom wyjściowy toru TV dbµv 95 Maksymalny poziom wyjściowy toru SAT dbµv 100 Separacja do SAT db 35 Separacja SAT do TV db 50 Zasilanie (Amp OFF-ON) V DC /ma 13/ 135 Pobór prądu z odbiornika (max) ma/v 35/ 13 oraz 50/18 Komendy przełączające / DiSEqC 1.0 (13V/18V, 0/22kHz tonowo) Wymiary mm 155x125x51 155x193x51 Waga kg 0,4 0,6 Opakowanie / karton karton Indeks / B B

35 Multiswitche, MultiBAS MULTISWITCHE PREMU KASKADOWE 2-SAT MAX DUŻA SEPARACJA POMIĘDZY TORAMI 5 LAT GWARANCJI NAZWA/PARAMETRY PREMU TT-9/8 PREMU TT-9/16 PREMU TT-9/24 PREMU TT-9/32 Zakres częstotliwości toru SAT MHz Zakres częstotliwości toru TV MHz Ilość wejść TV / 1 Ilość wejść SAT / 8 Ilość wyjść / Tłumienie toru TV odgałęzienie (tor aktywny) Tłumienie toru TV odgałęzienie (tor pasywny) db db Tłumienie toru TV przelot db -4,5 Tłumienie toru SAT odgałęzienie db ,5 +7 Tłumienie toru SAT przelot db -3, ,5...-2,5 Tłumienie odbić (dopasowanie) toru TV WE / WY Tłumienie odbić (dopasowanie) toru SAT WE/ WY Maksymalny poziom wyjściowy toru TV Maksymalny poziom wyjściowy toru SAT db db dbµv 95/ , 90/ / , 87/ dbµv 98 Separacja TV do SAT db 30 Separacja SAT do TV db 45 Separacja pomiędzy polaryzacjami H/V db 35 Zasilanie V DC /ma 13/160 Pobór prądu z odbiornika (max) ma 50 Komendy przełączające / DiSEqC 1.0 (13V/18V, 0/22kHz tonowo) Wymiary mm 215x193x51 215x193x51 215x261x51 215x330x51 Waga kg 0,7 0,7 0,9 1,1 Opakowanie / karton karton karton karton Indeks / B B B B

36 Multiswitche, MultiBAS MULTISWITCHE KOŃCOWE - 1-SAT MONTAŻ POZIOMY NAZWA/PARAMETRY TT 5/8FT TT 5/16FT Liczba wejść RTV/SAT / 1/4 1/4 Liczba wyjść abonenckich RTV+SAT / 8 16 Tłumienie w torze SAT dla wyjść abonenckich db Tłumienie w torze RTV dla wyjść abonenckich db tryb pas , tryb aktyw tryb pas , tryb aktyw Max. poziom wyjściowy w torze SAT dbµv Max. poziom wyjściowy w torze RTV (actv) dbµv Zasilanie V DC /ma zasilacz zew.+13/1500 zasilacz zew.+13/1500 Wymiary produktu mm 110x130x40 170x130x40 Waga netto kg 0,26 0,39 Opakowanie / karton karton Indeks / Q Q EAN /

37 Multiswitche, MultiBAS MULTISWITCHE KOŃCOWE - 2-SAT MONTAŻ POZIOMY NAZWA/PARAMETRY TT 9/8FT TT 9/12FT TT 9/16FT TT 9/24FT TT 9/32FT Liczba wejść RTV/SAT / 1/8 1/8 1/8 1/8 1/8 Liczba wyjść abonenckich RTV+SAT Tłumienie w torze SAT dla wyjść abonenckich Tłumienie w torze RTV dla wyjść abonenckich (actv) Max. poziom wyjściowy w torze SAT Max. poziom wyjściowy w torze RTV (actv) / db db dbµv dbµv Zasilanie V DC /ma 13/ / / / /1500 Zasilanie przedwzmacniaczy V/mA 12/50 12/50 12/50 12/50 12/50 Wymiary produktu mm 110x190x40 170x190x40 170x190x40 230x190x40 300x90x40 Waga netto kg 0,38 0,52 0,53 0,72 0,89 Opakowanie / karton karton karton karton karton Indeks / Q Q Q Q Q EAN /

38 Multiswitche, MultiBAS MULTISWITCHE KASKADOWE 2-SAT MONTAŻ POZIOMY NAZWA/PARAMETRY TT 9/8 TT 9/12 TT 9/16 TT 9/24 TT 9/32 Liczba wejść RTV/SAT / 1/8 1/8 1/8 1/8 1/8 Liczba wyjść abonenckich RTV+SAT / Tłumienie w przelocie w torze SAT Tłumienie w przelocie w torze RTV (tor aktywny) db db Tłumienie w odgałęzieniu w torze SAT db Tłumienie w odgałęzieniu w torze RTV db Max. poziom wyjściowy w torze SAT dbµv Max. poziom wyjściowy w torze RTV dbµv Zasilanie V DC /ma 13/ / / / /1500 Wymiary produktu mm 110x190x40 170x190x40 170x190x40 230x190x40 300x90x40 Waga netto kg 0,4 0,56 0,58 0,75 0,92 Opakowanie / karton karton karton karton karton Indeks / Q Q Q Q Q EAN /

39 Multiswitche, MultiBAS AKCESORIA NAZWA/PARAMETRY F-75 REZYSTOR ZAKOŃCZENIOWY Indeks / Q NAZWA/PARAMETRY SZYBKOZŁĄCZE WTYK F/WTYK F Indeks / X EAN / F-75 REZYSTOR ZAKOŃCZENIOWY SZYBKOZŁĄCZE WTYK F/WTYK F NAZWA/PARAMETRY URC-100 PROGRAMATOR Złącza / USB, USB mini Współpraca z urządzeniami / WWK-9NGV, SWK-9216 Wymiary produktu mm 113x82x30 Waga netto kg 0,2 Opakowanie / karton Indeks / B EAN / NAZWA/PARAMETRY TT 13V/1,5A ZASILACZ ZASILACZ DO STWK-810 ZASILACZ 13V/4A Zakres napięć wejściowych AC V Napięcie wyjściowe DC V DC Prąd wyjściowy ma Mac zasilacza W Wymiary produktu mm 73x48x33 94x30x27 130x80x60 Waga netto kg 0,14 0,19 0,32 Opakowanie / karton karton karton Indeks / Q Q Q EAN / STANDARD 19 NAZWA/PARAMETRY AMK-SZ HANGER AMK-SZ DRAWER Wymiary zewnętrzne mm 482x210x27 482x132x340 Rezerwacja miejsca w szafie RACK 19 (wysokość) / 5U 3U Materiał / aluminium aluminium Waga kg 1,9 (z zasilaczem i przewodami w komplecie) 3,6 Miejsce montażu / Szafa RACK, szafka telekomunikacyjna, ściana Szafa RACK, szafka telekomunikacyjna Wyposażenie dodatkowe / Zasilacz 12V/5A/60W, 8 x przewód połączeniowy z wtykami typu Jack Indeks / B brak ind. handlowego EAN /

40 Optyka multiswitchowa KONWERTER OPTYCZNY NAZWA/PARAMETRY Wyjściowa moc optyczna dbm 7 Transmisja / LNBF Światłowód jednomodowy, II okno transmisyjne (1310nm) Współczynnik szumów db 0,5 Wzmocnienie db Zasilanie V 12 Pobór prądu ma < 450 Złącze wejściowe (zasilanie DC) / F żeński Złącze wyjścia optycznego / FC/PC Temperatura pracy C Opakowanie / karton Indeks X NADAJNIK OPTYCZNY Z KONWERTEREM SAT OPTYCZNYM NAZWA/PARAMETRY ODU32 ZESTAW Optyczna moc wyjściowa dbm 7.0 DVB-T/DAB/FM Częstotliwość wejściowa MHz DVB-T MHz DAB MHz FM MHz Poziom wejściowy 1) dbμv Zalecany poziom wejściowy DVB-T 2) dbμv 70 Optyczna moc wyjściowa dbm 7.0 SPECYFIKACJA DC Napięcie zasilania (PSU) V Zasilanie LNBF / Bezpośrednio z ODU-32 Zasilanie anteny DVB-T V 12 Pobór prądu 3) ma < 500 INNE Temperatura pracy C -10 do 50 Złącze optyczne / FC/PC Rodzaj światłowodu / Jednomodowy G.657a Wymiary produktu mm 140 x 145 x 30 Waga netto kg 0,30 Opakowanie / karton Indeks / X (1) Poziomy mocy DAB muszą zostać ustawione 12dB poniżej DVB-T. Poziom mocy FM musi zostać ustawiony tak samo jak DVB-T. (2) Dla 6 multipleksów (3) Razem z LNBF -T. 36

41 Optyka multiswitchowa ROZGAŁĘŹNIKI OPTYCZNE NAZWA/PARAMETRY 1/2 FC/PC 1/3 FC/PC 1/4 FC/PC 1/8 FC/PC Podział / 1x2 1x3 1x4 1x8 Zakres pracy nm Tłumienie wtrąceniowe db 4,3 6,2 7,4 10,7 Straty odbiciowe db 50 Temperatura pracy C 40 do +85 Wymiary produktu mm 90 x 20 x x 80 x 10 Indeks / X X X X ODBIORNIK OPTYCZNY NAZWA/PARAMETRY QUATRO III Pasmo pracy dbm FM / DAB / DVB-T /SAT PARAMETRY WEJŚCIOWE Długość fali optycznej nm Moc wejścia optycznego dbm -12 4) do -3 PARAMETRY WYJŚCIOWE SAT Zakres częstotliwości RF MHz Nominalny poziom wyjściowy 5) dbμv 79 6) Zmienność wzmocnienia w paśmie db 5 Impedancja wyjściowa Ohm 75 Tłumienie niedopasowania db 10 Separacja między wejściami db 35 PARAMETRY WYJŚCIOWE DVB-T, DAB, FM Zakres częstotliwości: DVB-T DAB FM MHz Nominalny poziom wyjściowy dbμv 78 7) Impedancja wyjściowa Ohm 75 Tłumienie niedopasowania mm 10 Separacja między wyjściami SAT Pobór prądu dla napięcia 10,5V DC (max.) Napięcie zasilania (bezpośrednie) kg 35 INNE ma 490 V 10,5 21 Temperatura pracy C Złącze optyczne / FC/PC Rodzaj światłowodu / Włókno jednomodowe G.657 Wymiary produktu mm 120,8x80,1x26,3 Waga netto kg 0,175 Opakowanie / karton Indeks / X (4) Dla systemów z bilansem optycznym 19,2dB (5) Dla 30 transporterów (6) Dodatkowe różnice mogą wystąpić w zależności od poziomu sygnałów satelitarnych (7) Dla 6 multipleksów Przykładowy schemat zastosowania KONWERTER OPTYCZNY LNBF ROZGAŁĘŹNIK OPTYCZNY FC/PC ODBIORNIK OPTYCZNY QUATRO III STWK-810 WZMACNIACZ MAGISTRALNY ANTENA SAT ODU32 NADAJNIK OPTYCZNY Z KONWERTEREM ANTENA SAT PATCHCORD2J 9/125 FC/PC PATCHCORD2J 9/125 FC/PC T-urbo-T V ANTENA VHF TT-113 CU KABEL KONCENTRYCZNY Dla systemów z bilansem optycznym 19,2dB TT-113 CU KABEL KONCENTRYCZNY ANTENA FM T-urbo-T 20, 30 ANTENA UHF TT-113 PE GEL KABEL KONCENTRYCZNY WWK-9NGV WZMACNIACZ WIELOZAKRESOWY Pomieszczenie teletechniczne MULTISWITCHE T-urbo-T + APLIKATOR AMK-SZ HANGER 37

42 Modulatory TV, Transmodulatory MODULATORY CYFROWE DVB-T/DVB-C/IP 1. Enkoder HDMI/AV. 2. Wyjście DVB-T/C i IP. 3. Programowalne przy użyciu komputera. NAZWA/PARAMETRY TM 160 HD TM 190 HD TM 220 HD TM 250 HD TM 4 HDV Obsługiwane rozdzielczości / 480p -576p -720p -1080i -1080p WEJŚCIE VIDEO 480p -576p -720p -1080i 480p -576p -720p -1080i -1080p Typ złącza wejściowego / HDMI HDMI HDMI WEJŚCIE AUDIO Typ złącz wejściowych / HDMI HDMI HDMI Częstotliwość próbkowania khz 32 / 44,1 / / 44,1 / / 44,1 / p -576p -720p -1080i VGA SVGA - XGA -SXGA HDMI-YUV Analogowe wejście z komputera HDMI - wejścia audio analogowego L/R, komponent VGA HDMI (32 / 44,1 / 48) sygnał analogowy (48) 720p 1080p 4xHDMI 4xHDMI 32 / 44,1 / 48 USB Funkcja nagrywania i odtwarzania z USB / nie tak nie nie nie PRZETWARZANIE DVB Kompresja Video / H.264 H.264 H.264 H.264 H.264 Szybkość transmisji video Mb/s Kompresja Audio / AAC-LC lub MPEG1-L2 AAC-LC lub MPEG1-L2 AAC-LC AAC-LC AAC-LC lub MPEG1-L2 Szybkość transmisji audio Kbit/s Wstawianie tablic / PAT, PMT, SDT, NIT PAT, PMT, SDT, NIT PAT, PMT, SDT, NIT PAT, PMT, SDT, NIT PAT, PMT, SDT, NIT Konfiguracja / Nazwa kanału/sieci, SID, LCN, TSID, ONID, NID, wersje Video PID, Audio PID Nazwa kanału/sieci, SID, LCN, TSID, ONID, NID, wersje Video PID, Audio PID WYJŚCIE RF Nazwa kanału/sieci, SID, LCN, TSID, ONID, NID, wersje Video PID, Audio PID Nazwa kanału/sieci, SID, LCN, TSID, ONID, NID, wersje Video PID, Audio PID Nazwa kanału/sieci, SID, LCN, TSID, ONID, NID, wersje Video PID, Audio PID Typ modulatora / DVB-T (COFDM) DVB-T (COFDM) DVB-T/C DVB-T/C i IP DVB-T/C Tryb OFDM / 2k/8k 2k/8k 2k/8k 2k/8k 2k/8k Szerokość pasma kanału MHz 6/7/8 6/7/8 6/7/8 6/7/8 6/7/8 MER db Interwał ochronny / 1/4. 1/8, 1/16, 1/32 1/4. 1/8, 1/16, 1/32 1/4. 1/8, 1/16, 1/32 1/4. 1/8, 1/16, 1/32 1/4. 1/8, 1/16, 1/32 Konstelacja / QPSK/16QAM/64QAM QPSK/16QAM/64QAM 16/32/64/128/256 QAM QPSK/16QAM/64QAM 16/32/64/128/256 QAM QPSK/16QAM/64QAM 16/32/64/128/256 QAM QPSK/16QAM/64QAM 16/32/64/128/256 QAM FEC / 1/2, 2/3, 3/4, 5/6, 7/8 1/2, 2/3, 3/4, 5/6, 7/8 1/2, 2/3, 3/4, 5/6, 7/8 1/2, 2/3, 3/4, 5/6, 7/8 1/2, 2/3, 3/4, 5/6, 7/8 Zakres częstotliwości wyjściowych MHz , , , , , Poziom wyjściowy dbµv >85 >85 >80 >80 >95 Regulacja poziomu wyjściowego db Tłumienie RF INPUT / RF OUTPUT db <3,0 <3,0 <3,0 <3,0 <3,0 INNE Zasilanie zewnętrzny zasilacz: wejście wyjście V/A V /0,5 (50-60Hz) /0,5 (50-60Hz) /0,5 (50-60Hz) /0,5 (50-60Hz) /0,5 (50-60Hz) +5 Pobór mocy W Wymiary produktu (S x W x G) mm 150x130x35 150x130x35 170x130x35 170x130x35 65x103x181 Waga netto kg 0,45 0,45 0,6 0,6 0,6 Opakowanie / karton karton karton karton karton Indeks / U U U U U

43 Modulatory TV, Transmodulatory MODULATORY CYFROWE DVB-T/DVB-C/IP 1. Enkoder AV. 2. Wyjście DVB-T/C. 3. Programowalne przy użyciu komputera. NAZWA/PARAMETRY TM 300 TM 400 WEJŚCIE VIDEO Zakres częstotliwości pracy Hz-MHz 100-6, ,0 Poziom wejściowy (VIDEO IN) Vpp 0,7-1,4 0,7-1,4 Typ złącza wejściowego / 2xCINCH (RCA) 4xCINCH (RCA) Impedancja Ohm WEJŚCIE AUDIO Zakres częstotliwości pracy Hz-kHz Poziom wejściowy (AUDIO IN) Vrms 0,5-2,5 0,5-2,5 Typ złącz wejściowych (kanał Lewy/Prawy) / 4xCINCH (RCA) 8xCINCH (RCA) Impedancja kohm 1,0 1,0 PRZETWARZANIE DVB-T Kompresja Video / MPEG2 Szybkość transmisji video Mbit Kompresja Audio / MPEG1, warstwa II Szybkość transmisji audio Kbit/s 128, 192, 256, 320, 384 Wstawianie tablic / PAT, PMT, SDT, NIT Konfiguracja / Nazwa kanału, SID, LCN, Nazwa sieci, ID sieci, TSID, ONID, LCN, PMT PID, Video PID, Audio PID WYJŚCIE RF Typ modulatora / DVB-T(COFDM)/DVB-C Tryb OFDM / 2k/8k Szerokość pasma kanału MHz 6/7/8 MER db >35 Zakres częstotliwości wyjściowych MHz Poziom wyjściowy dbµv 95 Regulacja poziomu wyjściowego db 0-20 Tłumienie RF INPUT / RF OUTPUT db <3,0 INNE Zasilanie V/Hz / / Pobór mocy VA Wymiary produktu (S x W x G) mm 130x190x67 130x190x93 Waga netto kg 1,2 1,5 Opakowanie / karton karton Indeks / U U

44 Modulatory TV, Transmodulatory TRANSMODULATORY DVB-S/S2 1. Dwa lub cztery niezależne odbiorniki DVB-S/S2. 2. Wyjście DVB-T/C. 3. Programowalne przy użyciu komputera. 4. Wsparcie dla większości modułów CAM. NAZWA/PARAMETRY TRM 23 TWIN TRM 24 CI TWIN TRM 44 QUAD TRM 46 CI Wejścia / 2 DVB-S/S2 2 DVB-S/S2 + CI 4 DVB-S/S2 4 DVB-S/S2 + 2x 3MUX DVB-T lub 2x 4MUX DVB-C + 2 CI Zakres częstotliwości pracy MHz Tłumienie wtrąceniowe db <2,5 <2,5 <2,5 <2,5 LNB / 13/18V 22KHz (350mA) DiSEqC 1,0 13/18V 22KHz (300mA każde wejście) DiSEqC 1,0 WEJŚCIE DVB-S/S2 13/18V 22KHz (350mA) DiSEqC 1,0 LNB: 13/18V - 22KHz (300mA na każde wejście) DVB-S DVB-S2 Modulacja QPSK Symbol Rate (MSps) 1.45 Code Rate (Viterbi) 1/2, 2/3, 3/4, 5/6, 7/8 Modulacja QPSK/8PSK Symbol Rate (MSps) 1.45 Code Rate (LDPC) 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 WYJŚCIE DVB-T/C Max. poziom wyjściowy dbµv >95 Tłumik db 1-20 Tłumienie wtrąceniowe db <2,0 Częstotliwość wyjściowa MHz Konstelacja: - DVB-T: - DVB-C: / QPSK/16QAM/64QAM 16/32/64/128/256 QAM FEC / 1/2, 2/3, 3/4, 5/9, 7/8 Interwał ochronny / 1/4, 1/8, 1/16, 1/32 Tryb pracy / 2K Zasilanie V/A/Hz /1/ /0,5@230/ /0,5/ /1/50-60 Wymiary produktu (SxWxG) mm 65x103x x103x x103x x103x181 Waga kg 1,5 1,6 1,7 3,2 Opakowanie / karton karton karton karton Indeks / U U U U INNE 40

45 Cyfrowe stacje czołowe WELLAV Nazwa produktu DMP900 BASE SMP100 BASE UMH160R BASE Indeks U U U DMP900 Digital Media Platform Mniej miejsca, mniej połączeń, mniejsze zużycie energii, więcej funkcji, wyższa elastyczność, wyższa niezawodność i wyższa satysfakcja klienta oto co wyróżnia urządzenie Wellav DMP900. DMP900 to najbardziej zaawansowane rozwiązanie Wellav, łączące w obudowie 1U kompaktową i niezawodną stację czołową z kompleksowym rozwiązaniem do przesyłania wideo. Urządzenie to stanowi najlepszy wybór dla operatorów kablowych. Dzięki odpowiednim modułom DMP900 zapewnia: możliwość łączenia dowolnego wejścia z dowolnym wyjściem kompaktową konstrukcję: 6 modułów w 1RU Multi-Function: multipleksacja, odbieranie, kodowanie, transkodowanie, modulacja, skramblowanie i więcej nadmiarowość w zakresie zasilania oraz wejść i wyjść zasilacze i moduły z możliwością wymiany w trakcie pracy obsługa przyszłych modułów/funkcji Korzyści DMP900 oferuje najlepszą niezawodność dzięki konstrukcji zapewniającej nadmiarowość w zakresie zasilania oraz wejść i wyjść. Każde urządzenie DM900 przetestowano przed dostawą w najsurowszych warunkach stosowania. Konstrukcja modułowa DMP900 redukuje ilość miejsca w szafie rack, wymaganego dla systemu stacji czołowej. Konstrukcja ta zmniejsza zużycie energii o 40% i upraszcza obsługę oraz konserwację systemu stacji czołowej. DMP900 zawiera różne popularne moduły interfejsu We/Wy, które można łatwo zintegrować z istniejącą lub nową siecią dystrybucji wideo, obsługiwaną przez operatora telewizji cyfrowej/kablowej lub IPTV/OTT. DMP900 wyposażone jest w interfejs www, które umożliwia wygodne monitorowanie, zarządzanie i konfigurowanie zainstalowanych modułów. W celu integracji zarządzania zewnętrznego z dowolną obudową obsługiwany jest również protokół SNMP. Kluczowe cechy i funkcje 1) Wysoce zintegrowane rozwiązanie z zakresu telewizji cyfrowej 6 gniazd modułowych w obudowie 1U z ponad 30 modułami, będącymi w stanie spełnić wszelkie wymagania operatora 2) Kodowanie/transkodowanie kodowanie do 20 programów SD lub 10 programów HD transkodowanie do 40 programów SD lub 10 programów HD (przy 5 modułach THCD-M i module IP) dostępne opcje kodowania multi-audio MPG/AAC/AC3 3) Odbieranie do 20 częstotliwości DVB-S/S2/C/T/T2/ISDB-T/ATSC 4) Modulacja/skramblowanie modulacja do 40 strumieni QAM modulacja do 20 strumieni OFDM transmodulacja do 16 częstotliwości (DVB-S/S2/T/T2/ISDB-T/ATSC na QAM/OFDM) 5) Przetwarzanie strumieni przetwarzanie do 6 Gbps (w przybliżeniu 1500 programów) 24 portów ASI do multipleksacji 20 ASI do bramki IP multipleksacja wewnętrzna multipleksacja EIT obsługa wstawiania danych SI i EPG 6) Interfejs zarządzania interfejs graficzny www obsługa SNMP do integracji z systemem importowanie lub eksportowanie konfiguracji w celu ułatwienia konserwacji monitorowanie stanu sygnału 41

46 Cyfrowe stacje czołowe SMP100 Stream Media Platform SMP100 jest efektywną ekonomicznie opcją, oferującą większość funkcji DMP900 w przystępnej cenie. Dzięki tym samym modułom funkcjonalnym jak w DMP900, SMP100 gwarantuje: możliwość łączenia dowolnego wejścia z dowolnym wyjściem kompaktową konstrukcję: Obudowa 1U z 3 modułami i wbudowanym interfejsem ASI/IP Multi-Function: multipleksacja, odbieranie, kodowanie, transkodowanie, modulacja, skramblowanie i więcej wejście SNMP do zdalnej integracji i serwisowania obsługa przyszłych modułów/funkcji Korzyści Dzięki wbudowanej funkcji We/Wy ASI/IP, SMP100 bez modułów można używać jako multipleksera. Nasza pełna i stale aktualizowana linia produktów gwarantuje oszczędności inwestycyjne ze względu na możliwość dodawania poszczególnych modułów bez instalowania dodatkowych stacji czołowych. Zaawansowana konstrukcja SMP100 pozwala zredukować ilość miejsca w szafie rack, wymaganego dla systemu stacji czołowej. Gwarantuje ona również redukcję zużycia energii o 40%. Do SMP100 oferujemy szeroką gamę modułów We/Wy. Obudowa ta sprzedawana jest wraz z zintegrowanymi na obudowie portami ASI/IP i można ją łatwo zintegrować z istniejącą lub nową siecią dystrybucji wideo. SMP100 wyposażone jest w interfejs graficzny www, który umożliwia wygodne monitorowanie, zarządzanie i konfigurowanie zainstalowanych modułów. Kluczowe cechy i funkcje 1) Wysoce zintegrowane rozwiązanie z zakresu telewizji cyfrowej ta obudowa w rozmiarze 1U ma 3 gniazda modułowe z ponad 30 różnymi modułami, pełniącymi różnorodne funkcje. Obudowa SMP100 zawiera wejścia/wyjścia ASI i IP. 2) Kodowanie/transkodowanie kodowanie do 12 programów SD i 6 programów HD transkodowanie do 24 programów SD i 6 programów HD (przy 5 modułach TCHD-M i module IP) kodowanie multi-audio MPG/AAC/AC3. 3) Odbieranie odbieranie 12 częstotliwości DVB-S/S2/C/T/T2/ISDB-T/ATSC 4) Modulacja/skramblowanie modulacja do 24 strumieni QAM modulacja do 12 strumieni OFDM transmodulacja 8 częstotliwości do QAM (DVB-S/S2/T/T2/ISDB-T/ATSC) moduł skramblowania, do 12 strumieni TS 5) Przetwarzanie strumieni przetwarzanie do 4 Gbps (w przybliżeniu 1000 programów) do 14 portów ASI do multipleksacji możliwość multipleksacji wewnętrznej lub przekazywania sygnału w trybie passthrough obsługa wstawiania danych SI i EPG multipleksacja EIT (opcja) 6) Wbudowane interfejsy We/Wy interfejs 4 x 100 Mbps (2 We i 2 Wy) ASI oraz 1 GbE TS/IP (rzeczywiste We/Wy do 860 Mbps) w obudowie 7) Interfejs zarządzania interfejs graficzny www zgodność z SNMP importowanie lub eksportowanie konfiguracji w celu ułatwienia konserwacji monitorowanie stanu sygnału 42

47 Cyfrowe stacje czołowe Moduły funkcyjne dla DMP900 i SMP100 MODEL FUNKCJONALNOŚĆ DVBS2 4-głowicowy moduł odbiornika DVB-S/S2 DVBC 4-głowicowy moduł odbiornika DVB-C (JC.83 A/C lub B) DVBC1 4-głowicowy moduł odbiornika DVB-C (JC.83 A/B/C) DVBT 4-głowicowy moduł odbiornika DVB-T DVBT2 4-głowicowy moduł odbiornika DVB-T/T2 ATSC 4-głowicowy moduł odbiornika ATSC ISDBT 4-głowicowy moduł odbiornika ISDB-T Scrambler Moduł scramblera (szyfrujący) max 12 kanałów TSIP Moduł TSIP z portami SFP (64 strumienie wchodzące + 32 wychodzące lub 16 wchodzących i 256 wychodzących) ASI Moduł z portami ASI (wejście/wyjście; 4 kanały) DS3 Moduł DS3 2 wejścia/2 wyjścia lub 4 wejścia/4 wyjścia QAM Modulator QAM (max 8 sąsiednich mux y) OFDM Modulator OFDM (max 4 sąsiednie mux y) IPQAM Modulator QAM (8 mux ów)/ofdm (4 mux y) z portem IP SQAM Modulator QAM 4/8 mux ów w funkcją szyfrowania (scrambler) SOFDM Modulator OFDM 2/4 mux y w funkcją szyfrowania (scrambler) EN2AV-2S+ Encoder MPEG2 złącza AV (2 kanały SD) EN2AV-4S Encoder MPEG2 złącza AV (4 kanały SD) EN4AV-4SM Encoder H.264/MPEG2 niski bitrate, złącza AV (4 kanały SD) EN2SDIS+ Encoder MPEG2 złącza SDI (2 kanały SD) EN2SDIS-MPG EN2SDIS+ z funkcją dodania 2 ścieżek audio (2xMPEG1L2) EN2SDIS-AC3 EN2SDIS+ z funkcją dodania 2 ścieżek audio (2xAC3) EN4SDIS+ Encoder H.264 SD złącza SDI/AV (2 kanały SD) EN4SDIS-MPG EN4SDIS+ z funkcją dodania 2 ścieżek audio (2xMPEG1L2) EN4SDIS-AC3 EN4SDIS+ z funkcją dodania 2 ścieżek audio (2xAC3) EN4SDIH+ Encoder H.264 HD złącza SDI (2 kanały HD) EN4SDIH-MPG EN4SDIH z funkcją dodania 2 ścieżek audio (2xMPEG1L2) EN4SDIH-AC3 EN4SDIH z funkcją dodania 2 ścieżek audio (2xAC3) EN4SDISM+ Encoder H.264/MPEG2 z funkcją niskiego bitrate u złącza SDI/AV (2 kanały SD) EN4SDISM-MPG EN4SDISM+ z funkcją dodania 2 ścieżek audio (2xMPEG1L2) EN4SDISM-AC3 EN4SDISM+ z funkcją dodania 2 ścieżek audio (2xAC3) EN4HDMI Encoder H.264 złącza HDMI (2 kanały SD/HD) EN4SDIHM Wysokiej klasy encoder SDI dla nadawców (2 kanały SD lub 1 HD) TC2-4S Transkoder do MPEG2 (4 kanały SD lub 2 kanały HD) z funkcją downscaling u TC2-2S Transkoder do MPEG2 (2 kanały SD) bez downscaling u TC4-4S/2H Transkoder do MPEG4 (4 kanały SD lub 2 kanały HD) TC4-2S Transkoder oraz Transrater do MPEG4 (2 kanały SD) TCSD-4SM Transkoder oraz Transrater do MPEG2/H.264 (4 kanały SD lub 2 kanały SD z funkcją downscaling u) TCHD-M Transkoder z fukcją niskiego bitrate u do MPEG2/4 (8 kanałów SD lub 2 HD) TCMS-M Transkoder typu multi-screen (2 kanały, 13 profili H.264, dostępny tylko dla DMP900) Decoder Moduł dekodera z 2 wyjściami SD i HD, porty SDI i HDMI 43

48 Cyfrowe stacje czołowe UMH160R odbiornik/dekoder SD/HD UMHR160R to wszechstronny i efektywny ekonomicznie dekoder. Obsługuje odbiór sygnału, deskramblowanie wielokanałowe, multipleksację, zewnętrzne wstawianie danych/tabeli, transkodowanie i transmodulację. Obsługuje również dekodowanie programów SD/HD MPEG-2/MPEG-4 z dwoma kanałami audio. Dzięki zdalnym interfejsom www do zarządzania jest on idealnym rozwiązaniem do dystrybucji treści zaawansowanych, konwersji sygnału w czasie rzeczywistym i transmisji za pomocą systemu stacji roboczej IP. Kluczowe cechy i funkcje 1) Odbiór wejścia RF obsługują liczne standardy odbioru sygnału, w tym DVB-S2/T2/C, ATSC oraz ISDB-T obsługa odbioru wielostrumieniowego DVB-S2 (opcja) wejścia ASI oraz TSIP 2) Przetwarzanie danych dwa interfejsy obsługują deskramblowanie wielokanałowe i gwarantują zgodność urządzenia z popularnymi kartami CAM wbudowane BISS-1 i BISS-E obsługuje deskramblowanie na poziomie TS&Service filtrowanie PID, wypełnianie i powtórne mapowanie PCR (VBR/CBR) wstawianie napisów VBI z analogowego wideo przetwarzanie i ponowne generowanie PSI/SI obsługa multipleksacji TS&Service obsługa przekazywania sygnału w trybie passthrough TS&EIT 3) Wyjście dekodowanie wideo HD/SD w formacie MPEG-2 lub MPEG-4 wyjście HDMI, SD/HD SDI oraz CVBS wyście SDI z 2 wbudowanymi ścieżkami audio dekodowanie 1 ścieżki audio przez wyjście cyfrowe AES/EBU, para zbalansowana lub niezbalansowane analogowe wyjście audio nadawanie multicastu lub unicastu w sieci LAN i WAN alarm GPI oraz wytwarzanie sygnałów dźwiękowych wyjście na 4 kanały QAM lub kanały OFDM transkodowanie 2 kanałów HD lub 4 kanałów SD w formacie MPEG-2 na format lub z formatu H.264 4) Zarządzanie 1 port Ethernet 10/100 Base-TX, złącze Rj45 interfejs www wyświetlacz LCD i klawiatura na panelu przednim obsługa SNMP do integracji z systemem Możliwe warianty UMH160R MODEL FUNKCJONALNOŚĆ Base Odbiór, dekodowanie MPEG2/4, SD i HD, złącza AV oraz 2x ASI (wejście + wyjście) RL Model Base bez złącz ASI SDI Model Base + 2 porty SDI (HD i SD) IP Odbiór, deszyfracja, dekodowanie MPEG2/4, 4 porty ASI (2 wejścia + 2 wyjścia), 2 porty TSIP (wejście/wyjście) oraz wyjście SDI AD Model IP + multipleksacja (2 głowice DVB) TC2 Model IP + transkodowanie do MPEG2 (4 kanały SD) TC4 Model IP + transkodowanie do MPEG4 (4 kanały SD lub 2 kanały HD) QAM Model AD + modulator QAM/OFDM (4 mux y QAM lub 2 mux y OFDM) 44

49 Cyfrowe stacje czołowe CMP100 Common Media Platform CMP100 to nowa, uniwersalna platforma cyfrowa dedykowana na rynek operatorski i komercyjny. Jest to rozwiązanie nowej generacji, skonstruowane i wyprodukowane przy użyciu najnowszych technologii. Wysoka wydajność i pełna elastyczność to główne zalety tego rozwiązania. Wykorzystując różnego typu moduły, CMP100 może obsługiwać każdą konfigurację odbioru, deszyfrowania, kodowania, multipleksacji i modulacji. CMP100 posiada ujednolicony dostęp do sygnału, co pozwala zmniejszyć złożoności instalacji, konfiguracji i utrzymania. Zastosowana technologia redundancji zapewnia wysoki poziom stabilności pracy. Kluczowe cechy i funkcje Odbiór sygnałów satelitarnych DVB-S/S2, naziemnych DVB-T/T2 oraz kablowych DVB-C Modułowość i duża gęstość: 4 RU z 16 modułami typu hot-swap Redundantne zasilanie typu hot-swap Design zaprojektowany tak, aby zapewnić najwyższą elastyczność i wydajność Innowacyjny mechanizm redundancji zapewniający pełną stabilność pracy Wsparcie dla analizy i regeneracji PSI/SI/PSIP Konfiguracja za pomocą Web interface oraz SNMP Wsparcie dla alarmów i logowania Wsparcie multipleksacji TS, Service, PID Odbiór do 60 częstotliwości DVB-C/S/S2 Kodowanie do 60 kanałów HD Kodowanie do 90 kanałów SD Modulacja do 240 QAM Niskie zużycie prądu i wysoka niezawodność z MTBF (Mean Time Between Failure) 100,000 godzin 45

50 Cyfrowe stacje czołowe DTV ANTTRON Szafki DTVRack i CMIRack Szafki DTVRack i CMIRack to podstawowy element budowy systemu redystrybucji: - cyfrowych sygnałów satelitarnych, - cyfrowych sygnałów naziemnych i kablowych, - analogowych oraz cyfrowych sygnałów audio-video pochodzących z zewnętrznych źródeł (kamery monitoringu, odtwarzacze DVD, itp.). Systemy DTVRack i CMIRack doskonale sprawdzą się w instalacjach kablowych takich jak hotele, pensjonaty, ośrodki wypoczynkowe, szpitale, wspólnoty mieszkaniowe, apartamentowce oraz dla małych i średnich operatorów kablowych. Szafki wyposażone są w modułowy zasilacz sieciowy, złącze USB oraz port LAN. Programowanie stacji odbywa się przy pomocy dedykowanego oprogramowania. Oprogramowanie pozwala na konfiguracje wszystkich dostępnych modułów zainstalowanych w stacji czołowej. ReMux Modularna budowa Odbiór DVB-C/T/T2/S/S2/S2X, strumieni IP, źródeł AV (HDMI, RCA) Zdalne zarządzanie (wejście USB, port LAN) Montaż do ściany (obie szafki) lub 19" (DTVRack) lub 10" (CMIRack) - wysokość 3U NAZWA/PARAMETRY DTVRACK CMIRACK Moc W Wejście V/A/Hz /1,7/ /1,7/50-60 Wyjście V/A 5/11,5; 12/3,0 5/11,5; 12/3,0 Ilość modułów / 11 5 Wymiary produktu D/S/W mm 483 (19") x 195 x (10``) x 195 x 133 Indeks / U U DTV AKCESORIA DTVCP osłona do nieużywanych slotów w szafie DTVCC osłona modułów CAM dla DTVCI1, DTVCI2 indeks U

51 Cyfrowe stacje czołowe IRM Inteligentny remuxing Dzięki autorskiej technologii zastosowanej w stacji Anttron DTV możemy odbierać sygnały typu DVB-S/S2/S2X/C/T/T2, strumienie IP (SPTS/MPTS) oraz wprowadzić obraz i dźwięk z źródeł typu HDMI, RCA i dowolnie je mieszać tak aby pasowały do naszego pomysłu na sieć. Każdy z dostępnych kanałów, strumieni lub źródeł możemy dodać do wybranej paczki DVB-T/C lub strumienia IP. Rozwiązanie to pozwala na optymalne wykorzystanie każdego elementu stacji bez zbędnej nadmiarowości, znanej ze stacji, w których odbiorniki połączone są z modulatorami. Dzięki czemu może się okazać, że kolejna rozbudowa oferty wymagała będzie tylko lekkich zmian w konfiguracji bez dodatkowych nakładów na zakup kolejnych modułów. Oprogramowanie DTVIFace Cała stacja sterowana jest przy użyciu narzędzia o nazwie DTVIFace. Program został stworzony tak, aby był maksymalnie intuicyjny w obsłudze. Posiada przyjazny i intuicyjny interfejs graficzny. Za jego pomocą możemy konfigurować część odbiorczą i enkodowanie, deszyfrowanie na modułach CI, modulację i streaming. Za pomocą programu możemy aktualizować moduły użyte w stacji a także zapisywać konfigurację. Jest również możliwość pobrania raportu z działania stacji w czytelnym formacie, co pozwala na szybką diagnozę ewentualnych problemów. Digital Signage: Tworzenie własnych treści Moduły DTVRR4, DTVRR6, DTVRR9 pozwalają na wprowadzanie do sieci własnych treści. Każdy z wymienionych modułów posiada wejście USB, które pozwala na podłączenie zewnętrznego nośnika pamięci. Urządzenie obsługuje pliki z rozszerzeniem.ts. Aby przygotować treść lub dokonać konwersji, firma Anttron przygotowała narzędzie o nazwie TSConverter, które w prosty sposób pozwoli na przystosowanie plików o różnych rozszerzeniach i formatach. Tak przygotowaną audycję możemy emitować na kanale w własną nazwą, SIDem oraz LCNem. Możliwe jest również ustalenie własnego harmonogramu emisji lub uruchomienie nagrania w ramach kanału już nadawanego ale o wybranej godzinie. Wszystkie tak wygenerowane treści możemy dodać do wybranej paczki kanałów jednym kliknięciem. Zdalne zarządzanie DTVKey Obecnie parametry nadawania zarówno sygnałów satelitarnych jak i naziemnych zmieniają się bardzo często, co wymaga ciągłego rekonfigurowania stacji czołowych. Stacja DTV dużą część zmian aktualizuje sama, jednakże zmiana częstotliwości nadawanego kanału lub dodanie nowego wymaga poprawek na każdej stacji. Dlatego stacja DTV posiada port LAN do zdalnego zarządzania. Całość odbywa się bardzo prosto i intuicyjnie. Urządzenie podłączamy do sieci posiadającej dostęp do Internetu, a następnie rejestrujemy stację za pomocą zakupionej licencji. Licencja DTVKey pozwala na połączenie ze stacją niezależnie od tego jak sieć LAN jest skonfigurowana. Do uruchomienia usługi nie wymagane jest przekierowywanie portów czy też stały adres IP. Wystarczy zainstalowany program DTVIFace oraz MAC address stacji. Po połączeniu mamy dostęp do wszystkich funkcji. 47

52 Cyfrowe stacje czołowe MODUŁY WEJŚCIOWE Odbiorniki DVB-S2 odbiór sygnałów satelitarnych DVB-S / S2 dwa lub trzy wejścia z wbudowanym multiplekserem wejście USB Host do stworzenia własnego programu (program musi być dostępny w formacie.ts) napięcia 13/18 V - 22 khz DiSEqC sterowania dla każdego wejścia NAZWA/PARAMETRY DTVRR2 DTVRR4 DTVRR7 WEJŚCIA SAT Ilość wejść / Częstotliwość MHz Poziom wejściowy dbμv Tłumienie db 2,5 Zasilanie LNB V DC /ma 13.18/350 DEMODULATOR DVB-S Modulacja / QPSK Symbol Rate MSps 1.45 Code Rate (LDPC) / 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 Modulacja / QPSK/8PSK Symbol Rate MSps 1.45 Code Rate (LDPC) / QPSK: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 Pobór ma 600 Port USB / nie tak nie Indeks / U U U

53 Cyfrowe stacje czołowe Odbiorniki DVB-S2/T/T2/C odbiór sygnałów satelitarnych DVB-S/S2, naziemnych DVB-T/T2 oraz kablowych DVB-C dwa lub trzy wejścia z wbudowanym multiplekserem wejście USB Host do stworzenia własnego programu (program musi być dostępny w formacie.ts) napięcia 13/18 V - 22 khz DiSEqC- sterowania dla każdego wejścia obsługa PLP w trybie DVB-T2 NAZWA/PARAMETRY DTVRR6 DTVRR8 WEJŚCIA SAT Ilość wejść / 2 3 Częstotliwość MHz Poziom wejściowy dbμv Zasilanie LNB V DC /ma /300 DEMODULATOR DVB-S Modulacja / QPSK Symbol Rate MSps 1 45 FEC (Viterbi) / 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 Modulacja / QPSK/8PSK Symbol Rate MSps 1 45 FEC (Viterbi) / QPSK = 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK = 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 DVB-T Poziom wejściowy dbμv Modulacja (FFT) / QPSK, 16QAM, 64QAM Symbol Rate Sps 2K, 8K Zakres pasma MHz 6, 7, 8 FEC / 1/2, 2/3,3/4, 5/6, 7/8 Interwał ochronny / 1/4, 1/8, 1/16, 1/32 DVB-T2 Poziom wejściowy dbμv Modulacja (FFT) / QPSK, 16QAM, 64QAM, 256QAM Symbol Rate Sps 1K, 2K, 4K, 8K, 16K, 32K Zakres pasma MHz 6, 7, 8 FEC / 1/2, 3/8, 2/3, 3/4,4/5, 5/6 Interwał ochronny / 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128 Poziom wejściowy DVB-T/T2 dbµv DVB-C Poziom wejściowy dbμv Modulacja (FFT) / 16, 32, 64, 128, 256 QAM Zakres pasma MHz 6, 7, 8 Symbol Rate MSps 0,2 7,2 Poziom wejściowy dbµv Pobór ma 600 Indeks / U

54 Cyfrowe stacje czołowe Odbiornik DVB-S2 + enkoder HDMI odbiór sygnałów satelitarnych DVB-S / S2 dwa wejścia z wbudowanym multiplekserem wejście USB Host do stworzenia własnego programu (program musi być dostępny w formacie.ts) napięcia 13/18 V - 22 khz DiSEqC- sterowania dla każdego wejścia wbudowany enkoder HDMI z regulacją bitrate NAZWA/PARAMETRY DTVRR9 WEJŚCIA SAT Ilość wejść / 2 Częstotliwość MHz Poziom wejściowy dbμv Tłumienie db < 2,5 Zasilanie LNB V DC /ma /300 DEMODULATOR DVB-S Modulacja / QPSK Symbol Rate MSps 1 45 FEC (Viterbi) / 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 Modulacja / QPSK/8PSK Symbol Rate MSps 1 45 FEC (LDPC) / QPSK = 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK = 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 HDMI Video / H.264 Szybkość transmisji video Mb/s 5-15 Audio / AAC-LC lub MPEG1-L2 Szybkość transmisji audio Mb/s Pobór ma 600 Indeks / U Odbiornik DVB-S2/S2X odbiór sygnałów satelitarnych DVB-S/ S2/ S2X dwa wejścia z wbudowanym multiplekserem wejście USB Host do stworzenia własnego programu (program musi być dostępny w formacie.ts) napięcia 13/18 V - 22 khz DiSEqC- sterowania dla każdego wejścia NAZWA/PARAMETRY DTVRR10 WEJŚCIA SAT Ilość wejść / 2 Częstotliwość MHz Poziom wejściowy dbμv Tłumienie db < 2,5 Zasilanie LNB V DC /ma /300 DEMODULATOR DVB-S Modulacja / QPSK Symbol Rate MSps 1 45 FEC (Viterbi) / 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 Modulacja / QPSK/8PSK Symbol Rate MSps 1 45 FEC (LDPC) / Multistream / QPSK = 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK = 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 DVB-S2X CCM, ACM, VCM, Multi Input Stream, 16APSK, 32APSK, Generic Stream Mode Pobór ma

55 Cyfrowe stacje czołowe Enkoder DTVHD4 Moduł ten pozwala na zakodowanie 4 źródeł HD przez HDMI w formacie H264/AAC-MPEG1-L2 w rozdzielczości do 1080p. moduł wspiera kodowanie MPEG4 (H.264) cztery wejścia HDMI rozdzielczość do 1080 p (x4) NAZWA/PARAMETRY DTVHD4 WEJŚCIE (4XHDMI) Obsługiwane rozdzielczości / 480p - 576p - 720p i p Typ złącza wejściowego / HDMI Częstotliwość próbkowania audio khz 32 / 44,1 / 48 KOMPRESJA Video / H.264 Szybkość transmisji video Mbit/s 5.15 Audio / AAC-LC lub MPEG1-L2 Szybkość transmisji audio Kbit/s Pobór ma 2000 Indeks / U Moduł wejściowy IPi odbiór do 15 strumieni SPTS/MPTS jedno wejście RJ45 100Mb/s z wbudowanym multiplekserem obsługa protokołu Unicast/Multicast IP over UDP/RTP NAZWA/PARAMETRY DTVIPi WEJŚCIE Maksymalna przepustowość T.S. Mb/s < 100 Standard / IEEE /100 base T Protokoły / unicast/multicast I.P. over UDP/RTP Strumienie / do 15 strumieni typu SPTS i/lub MPTS (do 32 serwisów na kanał, do 512 PIDów) INNE Złącze Ethernet / RJ45 Indeks / U

56 Cyfrowe stacje czołowe DEKODOWANIE Dekodowanie programów jest łatwe dzięki modułom DTVCI1 lub DTVCI2. Moduły te mogą zostać zainstalowane za stroną odbiorczą, pozwalając na dekodowanie usług za pomocą odpowiedniego modułu CAM lub karty. Moduły DTVCI można umieścić w kaskadzie. Jeżeli więc karta lub moduł CAM posiadają ograniczenie liczby dekodowanych programów, wystarczy dodać kolejny moduł DTVCI1 (do 4) lub DTVCI2 (do 2) by zwiększyć liczbę dekodowanych programów. Moduł DTVCI1 moduł CI umożliwia deszyfrowanie wielu kanałów (ilość zależy od zastosowanych SmartCard i CAM) 4 moduły mogą zostać ułożone kaskadowo, co pozwala zwiększyć liczbę odszyfrowanych programów indeks: U Moduł DTVCI2 podwójny moduł CI (możliwość użycia dwóch modułów CAM) umożliwia deszyfrowanie wielu kanałów (ilość zależy od zastosowanych SmartCard i CAM) 2 moduły mogą zostać ułożone kaskadowo, co pozwala zwiększyć liczbę odszyfrowanych programów indeks: U WYBÓR MODULACJI STRUMIENIA DVB-T, DVB-C LUB IP Modulator DTVDM3 potrójny modulator DVB-T / poczwórny DVB-C modulator sąsiedniokanałowy (3/4 kanały) może być skonfigurowany jako modulator DVB-T lub DVB-C Modulator DTVDM4 poczwórny modulator DVB-T / DVB-C modulator sąsiedniokanałowy (4 kanały) może być skonfigurowany jako modulator DVB-T lub DVB-C NAZWA/PARAMETRY DTVHDM 3 DTVDM4 Poziom wyjściowy dbµv >95 Tłumienie db <2 DVB-T Częstotliwość wyjściowa MHz , Konstelacja / QPSK/16QAM/64QAM FEC / 1/2; 2/3; 3/4; 5/6; 7/8 Interwał ochronny / 1/4; 1/8; 1/16; 1/32 MER db 2k >35 DVB-C Czestotliwość wyjściowa MHz Konstelacja / 16, 32, 64, 128, 254 QAM (EN ) Symbol Rate MSps 4-6,96 MER db >39 Obsługa DVB / TSID, wersja NIT, ONID, NID, nazwa sieci, LCN, HDLCN Pobór ma Indeks / U U

57 Cyfrowe stacje czołowe Modulator DTVDM2F podwójny modulator DVB-T możliwość dowolnego ustawienia dwóch kanałów wyjściowych w paśmie VHF/UHF parametry oraz poziom wyjściowy modulowanych kanałów mogą być regulowane niezależnie Modulator DTVDM3F potrójny modulator DVB-T możliwość dowolnego ustawienia trzech kanałów wyjściowych w paśmie VHF/UHF parametry oraz poziom wyjściowy modulowanych kanałów mogą być regulowane niezależnie NAZWA/PARAMETRY DTVDM2F DTVDM3F Poziom wejściowy dbµv > 95 Tłumienie db < 2 DVB-T Częstotliwość wyjściowa MHz , Konstelacja / QPSK/ 16QAM/ 64QAM FEC / 1/2, 2/3, 3/4, 5/6, 7/8 Interwał ochronny / 1/4; 1/8; 1/16; 1/32 MER db 2k/8k > 31 Obsługa DVB / TSID, wersja NIT, ONID, NID, nazwa sieci, LCN, HDLCN Pobór ma 400 Streamer IP odbiór do 16 strumieni SPTS/MPTS jedno wejście RJ45 100Mb/s z wbudowanym multiplekserem obsługa protokołu Unicast/Multicast IP over UDP/RTP obsługa TTL i QoS NAZWA/PARAMETRY DTVIP WYJŚCIE Maksymalna przepustowość T.S. Mb/s < 100 Standard / IEEE /100 base T Protokoły / unicast/multicast I.P. over UDP/RTP Strumienie / do 16 strumieni typu SPTS i/lub MPTS (do 32 serwisów na kanał, do 512 PIDów) DVB / filtrowanie PIDów, analiza SI/PSI regeneracja tablic PAT/PMT INNE Złącze Ethernet / RJ45 Pobór ma 400 Indeks / U

58 Optyka stacyjna PLATFORMA OPTYCZNA AIMA3000, 4RU Informacje o Produkcie Jest to nowoczesna platforma, która zapewnia dużą gęstość ułożenia modułów w szafce oraz niższe zużycie energii w porównaniu z konkurencyjnymi rozwiązaniami. AIMA3000 pozwala zbudować lub zmodernizować sieci, które będą gotowe zarówno na obecne, jak i przyszłe wymagania stawiane operatorom kablowym. Oferta obejmuje moduły, które sprostają wymaganiom sieci HFC, RFoG oraz PON. 19 szafka (AIMA-CHA-19-A) o wysokości 4RU posiada 17 slotów oraz zintegrowany panel do łatwego zarządzania patchcordami światłowodowymi. Pierwszy slot dedykowany jest dla modułu zarządzania (ASMM), który jest niezbędny do konfiguracji platform oraz zapewnienia zdalnego dostępu. Moduł posiada 3 porty: Ethernet, port USB oraz micro USB typu B. Porty Ethernet służą do zdalnej lub lokalnej konfiguracji i monitoringu modułów w szafce lub łączenia kaskadowo kliku szafek. Porty USB pozwalają na połączenie w trybie konsoli lub poprzez telefon/tablet z systemem Android. Pozostałe 16 slotów możemy wykorzystać instalując moduły z szeroko dostępnej gamy nadajników optycznych, wzmacniaczy i odbiorników kanału zwrotnego. W zależności od potrzeby jedna szafka/ chassis/platforma AIMA3000 umożliwia konfiguracje do 64 nadajników optycznych lub 64 odbiorników kanału zwrotnego. ASMM - moduł zarządzania Moduł zarządzania AIMA3000 System (ASMM) jest modułem sterującym nowej generacji, którego zadaniem jest zarządzanie wszystkimi modułami funkcyjnymi (AMS), zasilaczami i modułami wentylatorów znajdującymi się w obudowie AIMA3000. Jest niezbędny do konfiguracji platformy oraz zapewnienia zdalnego dostępu. Służy również jako interfejs do komunikacji pomiędzy modułami platformy i użytkownikiem. Front panel modułu zaopatrzony jest we wskaźniki LED, informujące o aktualnie wykonywanych operacjach oraz alarmujące o zaistniałych nieprawidłowościach. Posiada również dwa szybkie porty Ethernet do zdalnej lub lokalnej konfiguracji i monitoringu modułów w szafce, a także port USB i micro USB, pozwalające na połączenie w trybie konsoli. Wszystkie moduły mogą być kontrolowane i monitorowane poprzez Internet. Najważniejsze cechy i funkcje System plug-and-play Wymiana modułu bez konieczności wyłączania zasilania - hotswap Wbudowany serwer WWW Kompatybilny z SNMPv2c Zapewnia zarządzanie oprogramowaniem urządzeń dla wszystkich modułów Zarządzanie alarmami, dziennikiem i konserwacją systemu Wbudowane trzy porty Ethernet do komunikacji wewnętrznej i zewnętrznej Zdalna aktualizacja oprogramowania oraz automatyczne wysyłania / pobierania konfiguracji plików przez interfejs WWW Wbudowany akumulator do podtrzymania zegara W pełni kompatybilny z FCC, CE i RCM NAZWA/PARAMETRY ASMM Pobór mocy W <0,5 Temperatura pracy C Temperatura przechowywania C Wymiary produktu mm 410x24,6x152,5 Obsługa sieci / NMSE, SNMPv2c, interfejs www Max. liczba odbiorców trapów SNMPv2c / 5 54

59 Optyka stacyjna NADAJNIKI TORU DOSYŁOWEGO 1550NM AIMA FT5S nadajnik 1550nm Nadajnik toru dosyłowego 1550 nm FT5S przeznaczony jest do współpracy z najnowszej generacji platformą optyczną AIMA3000. Jest dostępny w konfiguracjach z pojedynczym, podwójnym i poczwórnym laserem. Posiada zaawansowane nadajniki zaprojektowane tak, aby zwiększyć przepustowość sieci operatorów kablowych i zaspokoić stale rosnące zapotrzebowanie abonenta na większą szybkość transmisji danych. Operacyjna długość fali modułu jest zgodna ze standardami ITU i współpracuje z modułem EDFA od PBN. Pozwala on na szerokopasmową transmisję kanałów (do 1 GHz), zapewniając operatorom łatwą adaptację do wszystkich standardów cyfrowych. Budowa FT5S oparta jest o zaawansowaną technikę projektowania obwodów RF, wykorzystuje wysokiej klasy laser o niskim poziomie szumów, zapewniający transmisję najwyższej jakości w pełnym paśmie. Moduł oferuje zgodność modulacji optycznej (OMI) i zapewnia wysoką moc optyczną. Wszystkie modele FTS5 mogą być również funkcjonalnie monitorowane i kontrolowane przez komputer podłączony do jednego z portów Ethernet za pośrednictwem modułu ASMM. Aby zapewnić bezproblemowe działanie, wszystkie ustawienia modułu są przechowywane w pamięci trwałej oraz uaktualnianie automatyczne. Wczytywanie i pobieranie plików konfiguracyjnych może się odbywać przy użyciu NMSE i wbudowanego internetowego systemu zarządzania PBN. Kluczowe cechy i funkcje System plug-and-play z platformą AIMA3000 Wysokiej jakości laser DFB nm o niskim poziomie zakłóceń Uzyskanie lepszego rezultatu poprzez zastosowanie dwuetapowego wzmocnienia toru RF (technologia GaAs) Zgodność ze standardami ITU DWDM Zakres częstotliwości od 45MHz do 1000MHz dla transmisji broadcast i narrowcast Monitorowanie alarmów za pomocą interfejsu WWW ASMM i PBN NMSE Automatyczna regulacja wzmocnienia (AGC) dla optymalnej modulacji optycznej (OMI) Stabilność temperatury pracy lasera poprzez automatyczne sterowanie chłodzeniem (ATC) Automatyczna regulacja mocy (APC) dla stabilnego poziomu mocy optycznej Możliwe konfiguracje nadajnika: pojedynczy, podwójny, poczwórny Do 64 nadajników w jednej obudowie AIMA Zdalna aktualizacja oprogramowania oraz opcja automatycznego wysyłania / pobierania konfiguracji przez interfejs www ASMM lub wykorzystujące NMSE w PBN W pełni zgodny z FCC, CE i RCM Schemat blokowy 55

60 Optyka stacyjna NAZWA/PARAMETRY PARAMETRY OPTYCZNE AIMA FT5S PARAMETRY LINKU OPTYCZNEGO Długość fali optycznej 1550nm ± 5nm CNR (4MHz NBW)6) > 53dB Ilość wyjść optycznych 1, 2 lub 4 CSO6) > 58dB Optyczna moc wyjściowa na port 8, 9, 10 dbm CTB6) > 67dB Dostępne złącza optyczne SC/APC1), FC/APC, LC/APC, E2000/APC MER6) > 53dB Laser RIN <-155 db/hz BER6) <1E-9 PARAMETRY RF OGÓLNE Pasmo RF MHz Zasilanie Poprzez panel AIMA3000 Nierównomierność charakterystyki RF ± 0,75dB Pobór mocy Pojedynczy: <8,0 W Podwójny: <15,0 W Poczwórny: <24,0 W Tłumienie odbić na wejściu >16dB Temperatura pracy o C Poziom wejściowy NC nominalna 2) 25~35 dbmv na kanał Temperatura przechowywania o C Poziom wejściowy BC nominalna 2) 15~25 dbmv na kanał Wymiary produktu 410 x 24,6 x 152,5 mm Zakres AGC ± 3dB Waga netto 0,88 kg Izolacja NC i BC > 50dB Obsługiwane sieci opcje zarządzania PBN w NMSE lub przez interfejs WWW ASMM Impedancja 75 Ohm OBJAŚNIENIA: Punkt pomiarowy, poziom tłumienia względem wejścia RF Izolacja pomiędzy portami RF Złącza wejściowe RF Punkty testowe RF Alarmy i status lasera -20dB ± 1dB > 65dB pojedynczy: 2xGSK żeńskie (1 na NC, 1 dla BC) podwójny: 4xGSK żeńskie (2 dla NC, 2 dla BC) Port poczwórny: 4xGSK żeńskie Pojedynczy: 3 x mini-smb 3) Podwójny: 4 x mini-smb 4) Poczwórny: 4 x mini-smb 5) Diody LED na przednim panelu (1) opcja standardowa, w razie potrzeby innych opcji skontaktuj się z przedstawicielem handlowym; (2) dbμv = 60+ dbmv; (3) trzy mini-smb na przednim panelu: po jednym dla wejść BC i NC i jeden do pomiaru RF wejściowego przed laserem; (4) cztery złącza mini-smb na przednim panelu: BC i NC porty testowe (przełączane wejścia użytkownika) + dwa do pomiaru RF przed laserem; (5) cztery złącza mini-smb na przednim panelu do pomiaru RF przed laserem; (6) - CNR, GUS, CTB i MER są ładowane z QAM256 NTSC lub PAL D 30 / K + 85 QAM256. BER jest ładowany z QAM256 NTSC, PAL 30 D / K + 85 QAM256 lub 153 QAM256. Pomiaru dokonano na odcinku 5 km jednomodowego włókna optycznego, przy 0 dbm na wejściu odbiornika 56

61 Optyka stacyjna FT5P nadajnik 1550 nm DWDM o przestrajalnej długości fali Moduł zewnętrznie modulowanego nadajnika optycznego 1550 nm przeznaczony jest do współpracy z najnowszej generacji platformą optyczną AIMA3000. Seria AIMA3000 FT5E od PBN zawiera nadajniki do pracy w pełnym spektrum, zaprojektowane z myślą o operatorach sieci kablowych dążących do zaspokojenia rosnącego popytu na transmisję szerokopasmową. Robocza długość fal modułu odpowiada standardom ITU i współpracuje z modułem wzmacniacza optycznego (EDFA) PBN. Obsługuje on pełne spektrum analogowych/cyfrowych kanałów typu broadcast i narrowcast, zapewniając doskonałą elastyczność operatorom podczas przechodzenia na transmisję w pełni cyfrową. FT5P korzysta z zaawansowanego układu RF i lasera wysokiej jakości o niskiej charakterystyce zakłóceń. Moduł oferuje doskonałe pasmo przenoszenia, a także niską charakterystykę zniekształceń i szumu. Dodatkowo, jest to supernowoczesna konstrukcja optoelektroniczna, zapewniająca wysoką jakość transmisji, zarówno w formacie analogowym, jak i cyfrowym, przez pasywne sieci światłowodowe. Wszystkie modele FT5P mogą zostać także wygodnie zamontowane i sterowane przez komputer podłączony do jednego z portów Ethernet poprzez moduł ASMM. Wszelkie ustawienia modułu są zachowywane w pamięci nieulotnej w celu zapewnienia bezproblemowego działania. Zbiorowe aktualizacje, automatyczne wysyłanie i ściąganie plików konfiguracyjnych możliwe jest za pomocą opartego o sieć systemu zarządzania NMSE od PBN. Kluczowe cechy i funkcje Platforma plug-and-play AIMA3000, moduł optycznego nadajnika toru transmisyjnego Wysokiej jakości analogowy laser 1550 nm DFB o niskim poziomie zakłóceń Bloki wzmocnienia RF wzmacniacza w zaawansowanej technologii GaAs dla poprawienia osiągów Zgodność ze standardami długości fali ITU DWDM Możliwość regulacji długości fali od kanału 21 do 51, redukuje ilość nadajników trzymanych w zapasie przez operatora Pasmo przenoszenia od 45 MHz do 1218 MHz, nadające się zarówno do zastosowań broadcast, jak i narrowcast Monitoring alarmowy przez interfejs sieciowy ASMM oraz PBN NMSE Automatyczne sterowanie wzmocnieniem (AGC) dla stałego wskaźnika modulacji optycznej (OMI) Automatyczne sterowanie chłodnicą (ATC) w celu zapewnienia stałej temperatury lasera Automatyczne sterowanie zasilaniem (APC) w celu zapewnienia jednolitej mocy na wyjściu optycznym Zdalne aktualizowanie oprogramowania sprzętowego i automatyczne wysyłanie/ściąganie plików konfiguracyjnych przez interfejs sieciowy ASMM lub za pomocą NMSE od PBN W pełni zgodny z FCC, CE, i RCM Schemat blokowy 57

62 Optyka stacyjna NAZWA/PARAMETRY PARAMETRY OPTYCZNE AIMA FT5P PARAMETRY LINKU OPTYCZNEGO Długość fali optycznej Standard ITU fali - kanały od 21 do 51 CNR4) > 50dB Wyjścia optyczne 1, 2 lub 4 GUS4) > 55dB Optyczna moc wyjściowa na port 5-17 dbm CTB4) > 60dB Złącza optyczne SC/APC1), FC/APC, LC/APC, E2000/APC MER4) > 39dB Laser RIN <-155 db/hz BER4) <1E-9 PARAMETRY RF OGÓLNE Pasmo RF MHz Zasilanie Poprzez panel AIMA3000 Nierównomierność RF ± 0,75dB Pobór mocy Pojedynczy: < 14,0 W Podwójny: < 22,0 W Poczwórny: <24,0 W Tłumienie odbić na wejściu >16dB Temperatura pracy o C Poziom wejściowy NC nominalna 2) 25~35 db/mv na kanał Temperatura przechowywania o C Poziom wejściowy BC nominalna 2) 15~25 db/mv na kanał Wymiary produktu 410 x 24,6 x 152,5 mm Zakres AGC ± 3dB Waga netto Pojedynczy: 0,80kg Podwójny: 0,88kg Poczwórny: 1,10kg Izolacja NC i BC > 50dB Obsługiwane sieci opcje zarządzania PBN w NMSE lub przez interfejs WWW ASMM Impedancja 75 Ohm OBJAŚNIENIA: Punkt pomiarowy względem wejścia RF Izolacja pomiędzy BC i NC Złącza wejściowe RF Punkty testowe RF Alarmy i status lasera -20dB ± 1dB > 50dB Pojedyncze: 2 x GSK - żeńskie Podwójne: 4 x GSK - żeńskie Poczwórne: 4 x GSK - żeńskie Pojedyncze: 1 x mini-smb 3) Podwójne: 2x 3 x mini-smb 3) Poczwórne: 4x 3 x mini-smb 3) Diody LED na przednim panelu (1) opcja standardowa, w razie potrzeby innych opcji skontaktuj się z przedstawicielem handlowym; (2) - dbμv = 60+ dbmv; (3) trzy mini-smb na przednim panelu: po jednym dla wejść BC i NC i jeden do pomiaru RF wiązki lasera; (4) - CNR, GUS, CTB są ładowane z 77 NTSC CW (55,25MHz ~ 547,25MHz). MER i BER są testowane w 117QAM256. Wszystkie parametry mierzone w odniesieniu do PNB odbiornika na odcinku 10 km włókna optycznego przy sygnale 0 dbm na wejściu. 58

63 Optyka stacyjna AIMA FT5X nadajnik 1550 nm DWDM o przestrajalnej długości fali Nadajnik toru dosyłowego 1550 nm FT5X przeznaczony jest do współpracy z najnowszej generacji platformą optyczną AIMA3000. Seria FT5X od PBN, pozwalająca na konfigurację długości fal, dostępna jest w wariantach jedno, dwu i cztero-nadajnikowych. Seria modułów zawiera laser typu DBR z krzemowym wzmacniaczem optycznym i modulatorem Mach-Zender opartym o Fosforek Indu (InP). Takie rozwiązanie sprawia, że AIMA FT5X to efektywny kosztowo model transmisji DWDM. Nadajnik serii AIMA3000 FT5X od PBN został zaprojektowany z myślą o zwiększeniu przepustowości sieci operatorów kablowych, co pozwoli zaspokoić stale rosnące zapotrzebowanie abonenta na większą szybkość transmisji szerokopasmowej. FT5X można stosować wraz z wzmacniaczami optycznymi (EDFA) w sieciach Fiber-to-the-Home (FTTH) i dalekich transmisji o wysokiej skuteczności RF do 60 km. Wszystkie modele FT5X charakteryzują się wygodnym montażem. Sterowanie odbywa się poprzez komputer podłączony do jednego z portów Ethernet w module ASMM. Wszelkie ustawienia modułu są zachowywane w pamięci nieulotnej w celu zapewnienia bezproblemowego działania. Zbiorowe aktualizacje, automatyczne wysyłanie i ściąganie plików konfiguracyjnych możliwe jest za pomocą opartego o sieć systemu zarządzania NMSE od PBN. Kluczowe cechy i funkcje Moduł typu plug-and-play platformy AIMA3000 z maksymalnie 4 niezależnymi nadajnikami toru transmisyjnego Nadaje się do zastosowań DWDM obsługujących optyczne częstotliwości z zakresu ITU, w tym kanały od 21 do 51 ( nm do nm) Możliwość regulacji długości fali od kanału 21 do 51, redukuje ilość nadajników trzymanych w zapasie przez operatora Zakres częstotliwości - od 45 MHz do 1218 MHz Zasięg 60 kilometrów bez konieczności kompensacji dyspersji Kompaktowy system AIMA pozwala na montaż do 64 nadajników w jednej obudowie 4RU Automatyczne sterowanie wzmocnieniem (AGC) dla optymalnego wskaźnika modulacji optycznej (OMI) Automatyczne sterowanie mocą lasera w celu zapewnienia stałego poziomu na wyjściu optycznym Kompleksowe raportowanie o alarmach i monitoring Zdalne aktualizowanie oprogramowania i automatyczne wysyłanie/ściąganie plików konfiguracyjnych przez interfejs sieciowy ASMM lub za pomocą NMSE od PBN Pełna zgodność z FCC CE i RCM. Schemat blokowy 59

64 Optyka stacyjna NAZWA/PARAMETRY Długość fali optycznej 1) PARAMETRY OPTYCZNE Przestrajalna DWDM/ITU stałe kanały od 21 do 51 (1560,61nm do 1536,61nm) AIMA FT5X PARAMETRY LINKU OPTYCZNEGO Wyjścia optyczne 1, 2 lub 4 BER5) <1E-9 Optyczna moc wyjściowa na port Złącza optyczne Odległość między kanałami 5dBm, 6dBm (tylko stała długość fali) SC/APC2), FC/APC, LC/APC, E2000/APC 200GHz MER5) Zasilanie Pobór mocy OGÓLNE SBS +13dBm Temperatura pracy o C Pasmo RF PARAMETRY RF MHz Temperatura przechowywania > 38dB Poprzez panel AIMA3000 Pojedynczy: <7,0 W Podwójny: <13,0 W Poczwórny: <25,0 W o C Nierównomierność charakterystyki RF ± 0,75dB Wymiary produktu 410 x 24,6 x 152,5 mm Tłumienie odbić na wejściu Nominalny poziom wejściowy RF 3) Zakres AGC Impedancja >16dB 15 dbmv na kanał ± 3dB 75 Ohm Waga netto Obsługiwane sieci opcje zarządzania Impedancja 75 Ohm OBJAŚNIENIA: Punkt pomiarowy, poziom tłumienia względem wejścia RF Izolacja pomiędzy portami RF Złącza RF Punkty testowe RF Alarmy i status lasera, pułapki -20dB ± 1dB > 65dB Pojedynczy:1xGSK żeńskie Podwójny: 2xGSK żeńskie Poczwórny: 4xGSK - żeńskie Pojedynczy: 1 x mini-smb⁴) Podwójny: 2 x mini-smb⁴) Poczwórny: 4 x mini-smb⁴) Diody LED na przednim panelu Pojedynczy: 0,8 kg Podwójny: 0,88 kg Poczwórny: 1,1 kg PBN w NMSE lub przez interfejs WWW ASMM (1) wersja przestrajalna, domyślne ustawienie fabryczne ITU kanał optyczny 33. ITU kanału optycznego może być zmienione poprzez web GUI; (2) opcja standardowa, zmiana opcji kontakt z przedstawicielem handlowym; (3) - dbμv = 60+ dbmv; (4) jeden, dwa, cztery złącza mini-smb na przednim panelu dla pomiaru RF na wejściu przed laserem; (5) - MER i BER są testowane w 117 QAM256 (301,25 MHz do 997,25 MHz). Parametry mierzone na 20 km odcinku światłowodu jednomodowego przy 0 dbm na wejściu. 60

65 Optyka stacyjna NADAJNIKI TORU DOSYŁOWEGO 1310NM - FT3S FT3S nadajnik optyczny 1310nm Moduł nadajnika 1310 nm - FT3S dedykowany jest dla najnowszej platformy optycznej AIMA3000. Zaawansowany nadajnik PBN AIMA3000 serii FT3S dostępny jest w konfiguracji jedno-, dwu-, i czteroportowej. Został on zaprojektowany z myślą o operatorach sieci kablowych, aby mogli sprostać rosnącemu popytowi na transmisję szerokopasmową. Moduł nadajnika laserowego FT3S Multi Quantum Well (MQW) z laserem typu DFB pozwala na obsługę pełnego spektrum analogowych/cyfrowych kanałów typu broadcast i narrowcast w paśmie do 1 GHz, co zapewnia operatorom doskonałą elastyczność podczas cyfryzacji i modernizacji sieci. Moduł nadajnika laserowego dostępny jest w wersjach o różnej mocy optycznej, od 2 dbm do 15 dbm (1.6 mw do 31 mw). Nadajnik oferuje doskonałe pasmo przenoszenia, a także ekstremalnie niski poziom zniekształceń oraz szumów. FT3S korzysta ze specjalistycznych układów w celu dostarczenia najlepszych możliwych parametrów CTB oraz CSO, aż do 1218MHz. Zastosowana w nim została najnowsza technologia szerokopasmowych wzmacniaczy liniowych. Dodatkowo jest to supernowoczesna konstrukcja optoelektroniczna, zapewniająca wysoką jakość transmisji, zarówno w formacie analogowym, jak i cyfrowym, przez pasywne sieci światłowodowe. Kluczowe cechy i funkcje Moduł typu plug-and-play Wysokiej jakości izolowany laser 1310 nm MQW DFB o zaawansowanych układach sterownika RF Bloki wzmocnienia RF stworzone w zaawansowanej technologii GaAs celem poprawienia osiągów Obsługuje standardy CENELEC oraz NTSC do 110 kanałów (zarówno analogowe, jak i cyfrowe) Pasmo przenoszenia od 45 MHz do 1218 MHz, nadające się zarówno do zastosowań broadcast, jak i narrowcast Możliwość lokalnego zarządzania poprzez port Ethernet Monitoring alarmów przez interfejs sieciowy PBN NMSE oraz ASMM Automatyczne sterowanie wzmocnieniem (AGC) wskaźnika modulacji optycznej (OMI) Automatyczne sterowanie chłodnicą (ATC) w celu zapewnienia stałej temperatury lasera Automatyczne sterowanie zasilaniem (APC) w celu zapewnienia jednolitej mocy na wyjściu optycznym Dostępny w konfiguracjach jedno- i dwuportowej. Do 32 nadajników w obudowie 4RU Zdalne aktualizowanie oprogramowania i automatyczne wysyłanie/ściąganie plików konfiguracyjnych przez interfejs sieciowy ASMM lub za pomocą NMSE od PBN Pełna zgodność z FCC CE i RCM Schemat blokowy 61

66 Optyka stacyjna NAZWA/PARAMETRY AIMA FT3S PARAMETRY OPTYCZNE PARAMETRY LINKU OPTYCZNEGO 6) Długość fali 1310nm ± 10nm CNR (5MHz NBW)6) > 52dB Ilość wyjść 1 lub 2 CSO6) > 63dB Optyczna moc wyjściowa na port od 2dBm do 15dBm CTB6) > 65dB Dostępne złącza optyczne Pasmo PARAMETRY RF SC/APC1), FC/APC, LC/APC, E2000/APC MHz MER6) BER6) Nierównomierność charakterystyki ± 0,75dB Pobór mocy > 39dB <1E-9 OGÓLNE pojedynczy: <8,0 W podwójny: <15,0 W Niedopasowanie >16dB Temperatura pracy o C Poziom wejściowy NC, wartość nominalna 2) 23 dbmv na kanał Temperatura przechowywania o C Poziom wejściowy BC, wartość nominalna 2) 13 dbmv na kanał Wymiary produktu 410 x 24,6 x 152,5 mm Zakres AGC ± 3dB Waga netto 0,88 kg Izolacja NC i BC > 50dB Obsługiwane sieci opcje zarządzania NMSE lub przez interfejs WWW ASMM Impedancja 75Ohm OBJAŚNIENIA: Punkt pomiarowy, poziom tłumienia względem wejścia RF Izolacja pomiędzy portami RF Złącza wejściowe Punkty testowe Alarmy i status lasera -20dB ± 1dB > 65dB pojedynczy: 2xGSK żeńskie (1 na NC, 1 dla BC) podwójny: 4xGSK żeńskie (2 dla NC, 2 dla BC) pojedynczy: 3 x mini-smb 3) podwójny: 4 x mini-smb 4) Diody LED na przednim panelu, SNMP (1) opcja standardowa, w razie potrzeby innych opcji skontaktuj się z przedstawicielem handlowym; (2) dbµv = 60+ dbmv; (3) trzy mini-smb na przednim panelu: po jednym dla wejść BC i NC i jeden do pomiaru RF wejściowego przed laserem; (4) cztery złącza mini-smb na przednim panelu: BC i NC porty testowe (przełączane wejścia użytkownika) + dwa do pomiaru RF przed laserem; (5) cztery złącza mini-smb na przednim panelu do pomiaru RF przed laserem; (6) CNR, CSO, CTB i MER dla QAM256 NTSC lub PAL D 30 / K + 85 QAM256. BER dla QAM256 NTSC, PAL 30 D / K + 85 QAM256 lub 153 QAM256. Parametry mierzone przy 0 dbm poziomie wejściowym na odbiornik optyczny po linku optycznym o dł. 10km. 62

67 Optyka stacyjna ODBIORNIKI KANAŁU ZWROTNEGO AIMA3000 RRAG-RFoG odbiornik kanału zwrotnego ze zwiększoną czułością do pracy w systemach RFoG (od -28 dbm) Analogowy odbiornik kanału zwrotnego serii AIMA3000 RRAG-RFoG zaprojektowany został dla operatorów sieci kablowych w celu zwiększenia możliwości obsługi kanałów zwrotnych i sprostania wciąż rosnącemu popytowi na transmisję szerokopasmową, przy jednoczesnej minimalizacji wymagań dotyczących przestrzeni fizycznej dla stacji czołowej i zwiększeniu efektywności zasilania. RRAG jest dedykowany dla najnowszej platformy optycznej AIMA3000. Odbiornik został specjalnie zaprojektowany do zastosowania wejścia optycznego o niskiej mocy, tak niskiej jak -28 dbm. RRAG zawiera cztery niezależne optyczne odbiorniki toru zwrotnego, mogące działać przy dowolnej szerokości fal z zakresu nm. Konstrukcja ta pozwala na umieszczenie aż do 64 niezależnych odbiorników w przestrzeni zaledwie 4 RU. Użytkownik może indywidualnie nastawić każdy odbiornik do działania w trybie ręcznej kontroli wzmocnienia (MGC). Jednostka posiada wysokowydajne wzmacniacze o niskim profilu poziomu zakłóceń, gwarantujące dobry stosunek sygnału do szumu oraz niską charakterystykę zniekształceń. RRAG jest kompatybilny ze wszystkimi dostępnym na rynku węzłami RFoG, w tym MON-1629LN produkcji TELKOM-TELMOR. RRAG jest elastyczny i pozwala na różne konfiguracje stacji czołowej. RRAG może zostać także wygodnie zamontowany i sterowany przez komputer podłączony do jednego z portów Ethernet poprzez moduł ASMM. Wszelkie ustawienia modułu są zachowywane w pamięci nieulotnej w celu zapewnienia bezproblemowego działania. Zbiorowe aktualizacje możliwe są za pomocą opartego o sieć systemu zarządzania NMSE od PBN. Kluczowe cechy i funkcje Pasmo MHz z obsługą EuroDOCSIS i DOCSIS 3.0 Poziom wyjściowy RF 48 dbmv przy optycznym poziomie wyjściowym -20dBm i OM wynoszącym 10% Działa na długości fal w przedziale 1260 ~ 1620 nm, nadając się do zastosowań CWDM, DWDM i RFoG Szerokie wejście optyczne pomiędzy -28dBm a -12dBm 19-calowa obudowa 4RU obsługuje do 16 modułów aplikacji Pojedynczy moduł RRAG posiada 4 wejścia optyczne; pełna obudowa obsługuje do 64 kanałów Monitorowanie alarmu w czasie rzeczywistym Zdalne aktualizowanie oprogramowania sprzętowego i automatyczne wysyłanie/ściąganie plików konfiguracyjnych przez interfejs sieciowy ASMM lub za pomocą NMSE od PBN Plug-and-play, bez przerywania pracy Łatwa instalacja za pomocą złącz typu blind mate Niezależne punkty testowe RF w celu ułatwienia uruchomienia i konserwacji Pojedynczy odbiornik pobiera mniej niż 2W mocy W pełni zgodny z FCC, CE, i RCM Schemat blokowy 63

68 Optyka stacyjna NAZWA/PARAMETRY PARAMETRY OPTYCZNE AIMA RRAG PARAMETRY LINKU OPTYCZNEGO Długość fali optycznej 1260nm do 1620nm CNR > 6% OMI Wyjścia optyczne -28dBm do -12dBm IMD2 > 6% OMI Utrata optyczna na powrocie >50dB NPR -22dBm) > 30dB (ponad 10dB zakres dynamiki) Złącza optyczne SC/APC 1), FC/APC, LC/APC, E2000/APC Zasilanie OGÓLNE PARAMETRY RF Pobór mocy <8,0 W Pasmo RF MHz Temperatura pracy o C Poziom wyjściowy RF 2) 27dBmV -20dBm wejście optyczne 10% OMI przy pełnym wzmocnieniu Temperatura przechowywania Poprzez panel AIMA o C Nierównomierność RF ±0,75dB Wymiary produktu 410 x 24,6 x 152,5 mm Wzmocnienie 42-52dB co 0,5dB Waga netto 0,87 kg Niedopasowanie > 18dB Obsługiwane sieci opcje zarządzania PBN w NMSE lub przez interfejs WWW ASMM Izolacja - odbiornik > 65dB OBJAŚNIENIA: Impedancja Punkt pomiarowy względem wyjścia RF Złącza RF Punkty testowe RF Alarmy i status lasera Zrównoważenie hałasu/szumu na wejściu 75 Ohm -20dB ± 1dB 4 x GSK - żeńskie 4 x mini-smb Diody LED na przednim panelu, SNMP 1,5pA/sqr (Hz) (1) opcja standardowa, w razie potrzeby innych opcji skontaktuj się z przedstawicielem handlowym; (2) dbμv = 60+ dbmv; 64

69 Optyka stacyjna AIMA3000 RRAS-Standard odbiornik kanału zwrotnego Analogowy odbiornik kanału zwrotnego serii AIMA3000 RRAS-Standard zaprojektowany został z myślą o operatorach sieci kablowych, którzy chcą sprostać rosnącemu popytowi na szerokopasmową transmisję danych i głosu, przy jednoczesnej minimalizacji wymagań dotyczących przestrzeni fizycznej na stacji czołowej oraz zasilania. RRAS dedykowany jest dla platformy optycznej AIMA3000. RRAS zawiera cztery niezależne optyczne odbiorniki kanału zwrotnego, mogące działać przy dowolnej szerokości fal z zakresu nm. Gęstość ta pozwala na umieszczenie aż do 64 niezależnych odbiorników w przestrzeni zaledwie 4 RU. Użytkownik może indywidualnie nastawić każdy odbiornik do działania w trybie ręcznej kontroli wzmocnienia (MGC) lub automatycznej kontroli wzmocnienia (AGC), w oparciu o moc na wejściu. Jednostka posiada wysokowydajne wzmacniacze o niskim profilu poziomu zakłóceń, gwarantujące dobry stosunek sygnału do szumu oraz niską charakterystykę zniekształceń. RRAS jest kompatybilny ze wszystkimi obecnie występującymi na rynku węzłami optycznymi w tym węzłami TELKOM-TELMOR. Dzięki wysokim wyjściom RF, odbiornik RRAS może zostać zaadaptowany do pracy z różnymi konfiguracjami stacji czołowych. RRAS może być sterowany przez komputer podłączony do jednego z portów Ethernet poprzez moduł ASMM. Wszelkie ustawienia modułu są zachowywane w pamięci nieulotnej, co zapewnia jego bezproblemowe działanie. Zbiorowe aktualizacje, automatyczne wysyłanie i ściąganie plików konfiguracyjnych możliwe jest za pomocą opartego o sieć systemu zarządzania NMSE od PBN. Kluczowe cechy i funkcje Pasmo MHz spełniające wymogi dotyczące szerokości pasma EuroDOCSIS, DOCSIS 3.0 oraz DOCSIS 3.1 Poziom wyjściowy RF 48 dbmv przy optycznym poziomie wejściowym -6dBm i OMI wynoszącym 6% Działa na długości fal w przedziale 1260 ~ 1620 nm, nadając się do zastosowań CWDM i DWDM Moduł RRAS posiada 4 wejścia optyczne; AIMA 3000 obsługuje do 64 kanałów w jednej szafce MGC lub AGC wybierane przez użytkownika Monitorowanie alarmu w czasie rzeczywistym Zdalne aktualizowanie oprogramowania sprzętowego i automatyczne wysyłanie/ściąganie plików konfiguracyjnych przez interfejs sieciowy ASMM lub za pomocą NMSE od PBN Plug-and-play, bez przerywania pracy Łatwa instalacja za pomocą złącz typu blind mate Niezależne punkty testowe RF w celu ułatwienia uruchomienia i konserwacji Pojedynczy odbiornik pobiera mniej niż 2W mocy W pełni zgodny z FCC, CE, i RCM Schemat blokowy 65

70 Optyka stacyjna NAZWA/PARAMETRY PARAMETRY OPTYCZNE AIMA3000 RRAS-STANDARD PARAMETRY LINKU OPTYCZNEGO Długość fali optycznej 1260nm do 1620nm CNR 3) > 51dB Optyczna moc wejściowa na port -18dBm do +2dBm IMD2 > -6dBm, 6% OMI Niedopasowanie >50dB NPR > 35dB (15dB ponad zakres dynamiczny) Złącza optyczne SC/APC 1), FC/APC, LC/APC, E2000/APC Pobór mocy OGÓLNE < 24,0 W PARAMETRY RF Temperatura pracy o C Pasmo MHz Temperatura przechowywania o C Poziom wyjściowy 2) 48dBmV (108dBµV) Wymiary 410x24,6x152,5 mm Nierównomierność ±0,75dB (5MHz do 200MHz) Waga 0,95 kg Wzmocnienie db co 0,5dB Obsługiwane sieci opcje zarządzania NMSE lub przez interfejs WWW ASMM Izolacja - odbiornik > 60dB OBJAŚNIENIA: Impedancja Punkt pomiarowy Złącza Punkty testowe Alarmy i status lasera 75 Ohm -20dB ± 1dB 4 x GSK - żeńskie 4 x mini-smb Diody LED na przednim panelu (1) opcja standardowa, w razie potrzeby innych opcji skontaktuj się z przedstawicielem handlowym; (2) pomiar w układzie standardowym, wejście optyczne -6dBm, OMI 6% przy ustawieniu maksimum wzmocnienia (deklarowany poziom wyjściowy RF może różnić się od innych optycznych poziomów wejściowych). dbµv = 60+ dbmv; (3) pomiar@-2dbm, 6% OMI, 4 kanały; 66

71 Optyka stacyjna AIMA-EDFA wzmacniacz optyczny Wzmacniacz optyczny EDFA dedykowany jest dla platformy optycznej AIMA3000 Pracuje on w połączeniu z modułami nadajnika optycznego 1550 nm i może sprostać różnorodnym wymaganiom klientów w zakresie pracy w różnych środowiskach i odległościach transmisji. EDFA stosuje wysoce niezawodny laser pompujący o zaawansowanej konstrukcji. Dzięki temu urządzenie posiada bardzo niski profil szumu i wysoką skuteczność pompowania. Jednostka korzysta z pojedynczych lub podwójnych laserów pompujących, zaprojektowanych z wykorzystaniem izolatorów pomiędzy stopniami. Jego moc wyjściowa waha się od 13 dbm do 29 dbm. EDFA obsługuje stałe nastawienie wzmocnienia do zastosowania w gęstym zwielokrotnieniu falowym (DWDM) oraz kilka portów wyjściowych, które może wybrać użytkownik. EDFA może zostać także wygodnie zamontowany i sterowany przez komputer podłączony do jednego z portów Ethernet poprzez moduł ASMM. Kluczowe cechy i funkcje Wzmacniacz sygnału optycznego, plug-and-play, platforma AIMA Modele z pojedynczym/podwójnym wzmacniaczem pompowym 980 nm oraz 1480 nm Nadaje się do zastosowań 1550 nm DWDM Regulowane wyjścia optyczne Niski współczynniku szumu (NF) niższym niż 5 db i wyrównaniem wzmocnienia Nadaje się do zastosowań FTTx na dużą skalę Automatyczne sterowanie zasilaniem (APC) w celu zapewnienia jednolitej mocy na wyjściu optycznym (tylko w A-EDFA-x-x-P-x) Automatyczne sterowanie wzmocnieniem (AGC) w celu zapewnienia stałego wzmocnienia dla każdej długości fal (tylko w A-EDFA-x-x-G-x) Automatyczne sterowanie chłodnicą (ATC) w celu zapewnienia stałej temperatury lasera Zdalne aktualizowanie oprogramowania sprzętowego i automatyczne wysyłanie/ściąganie plików konfiguracyjnych przez interfejs sieciowy ASMM lub za pomocą NMSE od PBN Zbiorowa aktualizacja oprogramowania przez NMSE od PBN. W pełni zgodny z FCC, CE, i RCM Schemat blokowy 67

72 Optyka stacyjna NAZWA/PARAMETRY Długość fali PARAMETRY OPTYCZNE 1529~1564 nm (standard 1550 nm) AIMA EDFA PARAMETRY ELEKTRYCZNE Optyczna moc wejściowa EDFA-x-x-P-x dbm (typ. 0 dbm) Pobór mocy przy 20 dbm przy 24 dbm <15,0 W <20,0 W EDFA-x-x-G-x 0 14 dbm (typ. 11 dbm) przy 29 dbm <28,0W Liczba portów wyjściowych 1~8 (opcjonalnie) OGÓLNE Maksymalna moc wyjściowa dbm Temperatura pracy o C Regulacja mocy optycznej -3 0 dbm (dla EDFA-x-x-P-x) Temperatura przechowywania o C Niedopasowanie >50 db Wilgotność pracy i przechowania % (bez kondensacji) Współczynnik szumów (NF) <5,0 db Wymiary produktu (SxGxW) 410x24,6x152,5 mm Stabilność mocy wyjściowej ±0,5 db Waga netto 0,95 kg Separacja wejściowa 30 db Opcje zarządzania Separacja wyjściowa 30 db (obsługiwane sieci) NMSE lub przez interfejs www ASMM Nierównomierność (tylko dla EDFA-x-x-G-x) Laser Złącza optyczne ±0,5 db (1548~1562 nm) 1) (1) zalecana moc wejściowa dla A-EDFA-1-17-G-S 11 dbm, ±0,75 db (1536~1562 nm) 1) przy 6 dbm zysk mocy na wyjściu ok.17 db. 980 nm lub 1480 nm SC/APC 2), E2000/APC, FC/APC, LC/APC A- EDFA (W)-(X)-(Y)-(Z) I - Wzmacniacz optyczny (laser z domieszką Erb) W Liczba portów optycznych SZCZEGÓŁY OZNACZEŃ OPCJE: (2) opcja standardowa. Skontaktuj się z przedstawicielem handlowym w razie wyboru innych opcji. Tryb pracy 1 Max 24 dbm na port Y P Stała moc 2 Max 21 dbm na port G Stałe wzmocnienie 4 Max 20 dbm na port 1) Typ złącza optycznego 6 Max 20 dbm na port 1) S SC/APC 2) X A-EDFA-1-20-P-S A-EDFA-2-21-G-E A-EDFA-4-17-P-L A-EDFA-6-13-P-L 8 Max 20 dbm na port1) Z E E2000/APC Moc na port F FC/APC dbm L LC/APC dbm dbm dbm dbm dbm dbm dbm dbm dbm PRZYKŁADY: Oznaczenia: (1) tylko złącze SC/APC. (2) opcja standardowa. Skontaktuj się z przedstawicielem handlowym w razie potrzeby wyboru innych opcji. AIMA Slot Moduł EDFA z 1 portem wyjściowym, moc 20 dbm/port, stała moc, złącza SC / APC AIMA Slot EDFA Moduł z 2 portami wyjściowymi, moc 21 dbm/port, stałe wzmocnienie, złącze E2000/APC AIMA Slot EDFA Moduł z 4 portami wyjściowymi, moc 17 dbm/port, stała moc, złącze LC / APC AIMA Slot EDFA Moduł z 6 portów wyjściowych, moc 13 dbm/port, stała moc, złącze LC / APC 68

73 Optyka stacyjna PLATFORMA OPTYCZNA 1RU LT1550 nadajnik optyczny ze wzmacniaczem światłowodowym Optyczny nadajnik LT1550 do transmisji sygnałów CATV wykorzystuje wysokowydajny, termicznie stabilizowany, izolowany laser DFB o niskich zakłóceniach. Działając w określonej długości fali optycznej w siatce ITU-DWDM, jednostka ta nadaje się do jednomodowych sieci światłowodowych, z wykorzystaniem gęstego zwielokrotnienia falowego (DWDM) lub bez. Jednostka może opcjonalnie zostać wyposażona w zintegrowany wzmacniacz optyczny(edfa) w przypadku aplikacji FTTH. Zaprojektowany do wysokiego obciążenia kanałów i lepszej wydajności, nadajnik ten może osiągnąć odległości do 10 km przy standardowych światłowodach i aż do 30 km przy światłowodach o przesuniętej charakterystyce dyspersyjnej 1550 nm. Nadajniki optyczne LT 1550 zawierają kompleksowy system alarmowy i monitoringu stanu dla wszystkich parametrów działania lasera, takich jak prąd polaryzacji DC lasera, prąd chłodzący i moc wyjścia optycznego. Dane dostępne są jednocześnie na przednim panelu LCD, na złączu USB oraz opcjonalnie w module sieciowym HTTP/SNMP. Kluczowe cechy i funkcje Analogowy laser InGaAsP DFB o niskich zakłóceniach z izolatorem optycznym i chłodnicą termoelektryczną Obsługuje analogową telewizję kablową starego typu, a także formaty DVB-T lub DVB-C Automatyczne sterowanie modułem Peltiera i automatyczne sterowanie mocą lasera w celu zapewnienia stałej temperatury i mocy wyjściowej lasera Opcjonalny zintegrowany wzmacniacz optyczny (EDFA) pozwalający osiągnąć bardzo wysoki poziom mocy na wyjściu optycznym, wymagany dla systemów FTTH Samodzielny moduł 19 sub-rackowy 1 RU ze zintegrowanym zasilaczem sieciowym Podświetlany wyświetlacz LCD zapewnia możliwość monitorowania statusu i sterowania Port USB na przednim panelu i opcjonalny port Ethernet na tylnym panelu w celu zarządzania siecią SNMP/http Schemat blokowy 69

74 Optyka stacyjna NAZWA/PARAMETRY Długość fali optycznej Optyczna moc wyjściowa PARAMETRY OPTYCZNE Jeden kanał siatki ITU w zakresie 1550nm Opcje: 6, 8, 10, 20, 40, 80, 100, 120, 160, 200, 250, 320, 400 mw AIMA LT1550 PARAMETRY LINKU OPTYCZNEGO(1) (20, 40, 80, 100, 120, 160, 200, 250, 320 LUB 400MW) 64 PAL B/G D kanały 42 CENELEC kanały wg (EN ) CNR >52dB >52dB >53dB Utrata optyczna na powrocie >60dB CSO >56dB >55dB >56dB Złącza optyczne SC/APC, FC/APC, E2000/APC CTB >62dB >61dB >61dB RIN <- 155dB/Hz OGÓLNE PARAMETRY RF Zasilanie V (50-60Hz) Pasmo RF MHz Temperatura pracy o C Nierównomierność RF ±0,75dB (5MHz do 200MHz) Wymiary produktu (WxSxG) 44x483x360 mm Regulacja poziomu RF -15dB do +5dB Wymiary produktu w opakowaniu 120x510x490 mm Impedancja 75 Ohm Waga netto 5,0 kg Punkt pomiarowy względem wyjścia RF -20dB ± 1dB Waga brutto 5,5 kg Złącza wejściowe RF SCTE typu F Port testowy USB na panelu przednim Punkty testowe RF mini-smb Port sieciowy (opcja SNMP) 10BaseT z http i SNMP Alarmy i status lasera, pułapki SNMP Diody LED na przednim panelu, SNMP System zarządzania PARAMETRY LINKU OPTYCZNEGO 1) (6, 8 LUB 10MW) 64 PAL B/G D kanały 42 CENELEC kanały wg (EN ) 79 NTSC CW kanały + Digital CNR >53dB >53dB >54dB CSO >56dB >55dB >56dB CTB >62dB >61dB >61dB Zdalne zarządzanie (opcja SNMP) Objaśnienia: 0dBm, 6% OMI, IMD2 jest mierzona w f1±f2. 79 NTSC CW kanały + Digital Klawiatura i wyświetlacz na przednim panelu Wbudowany serwer WWW, narzędzia NMS3 NetCraft z oprogramowaniem operacyjnym sieci NMS3 Enterprise-II (za darmo w opcji SNMP) (1) otrzymany wynik przy 0dBm na wejściu włókna optycznego i mierzony na odcinku 10 km, 1550nm, SMF i 4% OMI dla 45~870MHz 70

75 Optyka stacyjna LTE zewnętrznie modulowany nadajnik optyczny dla długości fal 1550nm LTE został zaprojektowany tak, aby zapewnić optymalną pracę przy kablach dalekiego zasięgu o niskiej dyspersji. To idealne rozwiązanie w sytuacji, kiedy w sieci wymagana jest transmisja na duże odległości z obsługą aplikacji RF od 85 do 1003 MHz do 150 km. LTE zapewnia tryb pracy z niskimi zakłóceniami i bardzo wąskim spektrum. Pozwala to na wykorzystanie dowolnej długości fal 1550 nm DWDM do transmisji sygnałów CATV, przy zachowaniu doskonałych parametrów CNR, CSO i CTB w całej sieci. LTE posiada w zestawie kompaktową obudowę 19 sub-rack w rozmiarze 1RU, z dwoma redundantnymi i nie przerywającymi pracy modułami zasilania. Nadajnik posiada regulowaną kompensację dyspersji w celu zmaksymalizowania parametrów pracy wybranego planu kanałów. Kluczowe cechy i funkcje Układ redukcji nieliniowości RF zapewniający doskonałe parametry CSO i CTB wraz z niskim profilem zniekształceń Dostępne wersje zarówno dla zastosowań daleko dystansowych, jak i do krótko dystansowych sieci z dostępem dla klientów FTTH Możliwość optymalizacji dla 60 kanałów PAL, 89 kanałów PAL, 80 kanałów NTSC lub 110 kanałów NTSC. Płaska charakterystyka częstotliwościowa pomiędzy MHz Dwa redundantne i nie przerywające pracy moduły zasilania działające zarówno z uniwersalnym zasilaniem sieciowym, jak i z bateriami telecom Regulowany poziom SBS dla optymalizacji parametrów jakościowych sygnału między 13-19dBm, Elektroniczna regulacja kompensacji dyspersji (EDC) Przedni panel LCD do lokalnego monitorowania. Zintegrowany agent SNMP dla portu szeregowego (RS-232) i portu Ethernet (RJ-45), oraz zdalnego monitorowania Punkt testowy RF na przednim panelu dla łatwego dostępu Przykładowe zastosowanie Przykładowy link optyczny 100km Przykładowy link optyczny 150km 71

76 Optyka stacyjna NAZWA/PARAMETRY Długość fali (operacyjna) Moc wyjściowa PARAMETRY OPTYCZNE Y 1555nm ±5nm DWDM kan. ITU 18~40 siatka 7.0/7.0 dbm wersja wyjściowa 10.0/10.0 dbm wersja wyjściowa AIMA LTE Nominalny poziom wejściowy RV na kanale TV PAL 60 kanałów PAL 89 kanałów NTSC 80 kanałów NTSC 110 kanałów Tłumienie SBS 13 do 19 dbm CELENEC 42 kanały Pasmo RF PARAMETRY RF MHz Zasilanie Pobór mocy Temperatura pracy OGÓLNE Tryb CW/ Video 20 ±2dBmV/ kan 18 ±2dBmV/ kan 19±2dBmV/ kan 17 ±2dBmV/ kan 20 ±2dBmV/ kan Tryb ręczny 20 ±2dBmV/kan 18 ±2dBmV/kan 19±2dBmV/kan 17 ±2dBmV/kan 20 ±2dBmV/kan Dwa gniazda dodatkowe hot-swap AC: 90~265V AC (50-60Hz) DC: 36~72V DC 65W o C Nierównomierność RF ±0,75dB@ (85~1003MHz) Temperatura przechow o C Wejście RF strata na powrocie 16 db Wymiary produktu (WxSxG) 44x485x381mm (z 19 front-panelem+uszy, złącza, wentylatory) Impedancja wejściowa RF 75 Ohm Wymiary produktu w opakowaniu 80x600x670 mm (107 dm 3 ) Punkt pomiarowy względem wyjścia RF -20dB ± 1dB Waga netto 6,0 kg Złącza RF SCTE typu F Waga brutto 6,5 kg S-Type Dystans (km) Plan kanałowy Moc (dbm) Szum (MHz) PARAMETRY LINKU OPTYCZNEGO Tłumienie SBS (dbm) CNR (db) CSO (db) CTB (dbc) max@25 o C 6000-SA 65 NTSC / / / SA 65 PAL / / / SA 65 NTSC / / / SA 65 PAL / / / SA CENELEC 7.0/ / / Komentarz Min.-Max. dostępna Min. Min. Max. Max@25 o C CTB (dbc) max@ 0-50 o C Max@ 0-50 o C 72

77 Optyka stacyjna WZMACNIACZE OPTYCZNE EDFA-R - wzmacniacz optyczny 19 1RU/2RU z redundantnymi zasilaczami Wzmacniacz optyczny EDFA-R z redundantnymi zasilaczami zapewnia wysoce stabilny sygnał wyjściowy. Kluczowe cechy to wielomodowy laser pompujący, unikalne układy automatycznego sterowania mocą (APC) oraz automatycznego sterowania temperaturą (ATC), gwarantujące niezawodność. Jednostka może zmieścić się w 19 module sub-rackowym i zajmować 1RU lub 2RU. Jednostka wysoce precyzyjnego procesora (MPU) zapewnia inteligentne i łatwe sterowanie poprzez przedni panel i interfejs sieciowy. Możliwa komunikacja z EDFA-R za pośrednictwem interfejsu Ethernet, RS-485, lub RS-232. Dzięki obsłudze Open MIB, może zostać łatwo zintegrowany z oprogramowaniem zarządzającym NMSE oraz z innymi otwartymi systemami zarządzania siecią. Układ optyczny został specjalnie zaprojektowany do stosowania w systemach CATV. Mając bardzo niski profil szumu, zapewnia lepsze parametry CNR i lepsze BER/MER. EDFA-R zawiera dwa redundantne i nie przerywające pracy moduły zasilania, gwarantujące nieprzerwane zasilanie i wysokie MTBF. EDFA-R stosuje inteligentny system kontroli temperatury poprzez użycie specjalnego układu sterującego temperaturą i wentylacją ciepła, co skutkuje redukcją zużycia mocy do 30%. Technologie chłodzenia zastosowane w EDFA-R zapewniają jednostce stabilność termiczną i pomagają wydłużyć żywotność wentylatora. Kluczowe cechy i funkcje Niski profil szumu: Zwykle < 4.5 db (wejście 0 dbm) Ekstremalnie niskie zniekształcenie CSO: < -70 dbc Dwa redundantne zasilacze mogą pracować przy 220V AC lub 48V DC Wysoka stabilność i niezawodność: MTBF równy godzin Kilka wariantów interfejsów zarządzania sieciowego: RJ-45. RS-485 oraz RS-232 Obsługa i zarządzanie poprzez Telnet i SNMP Wysoce precyzyjny układ AGC/APC: dokładność do ± 0.05 db Inteligentny system sterowania temperaturą redukuje zużycie mocy i emisję ciepła 19 sub-rack, 1 RU lub 2RU Zgodny z Bellcore GR-1312-CORE Przykład konstrukcji 73

78 Optyka stacyjna NAZWA/PARAMETRY PARAMETRY OPTYCZNE EDFA-R PARAMETRY ELEKTRYCZNE Długość fali nm (standard 1550 nm) Zasilanie 85 ~ 264 V AC Optyczna moc wyjściowa na port dbm Pobór mocy 18 W Moc wejściowa dbm Uwaga: 1 - Wybór zasilania opcjonalnie; 2 - Rzeczywiste zużycie energii w stosunku do mocy Wzmocnienie 20 db wyjściowej, środowiska pracy i temperatury Współczynnik szumów 2) 4,5 db OGÓLNE Stabilność mocy wyjściowej ±0,05. ±0,1dB Temperatura pracy o C Izolacja wejściowa >30 db Temperatura przechowywania o C Izolacja wyjściowa >30 db Wilgotność 3) % Niedopasowanie <-45 db Wymiary produktu (WxSxG) 44x483x220 mm PDG 0,3 db Waga netto 6,0 kg PMD 0,5 ps (1) wybór opcji przez klienta; (2) pomiar przy sygnale wejściowym 0 dbm; Złącza optyczne 1) SC/APC, E2000/APC, FC/APC, LC/APC (3) bez kondensacji (bez skropleń); SZCZEGÓŁY OZNACZEŃ EDFA-R - (V)-(W)-(X)-(Y)-(Z) - Wzmacniacz optyczny (laser z domieszką Erb) z redundantnym zasilaczem EDFA-R-I -(V)-(W)-(X)-(Y)-(Z) - Wzmacniacz optyczny (laser z domieszką Erb) z redundantnym zasilaczem, zakres mocy wejściowej -10~+10 dbm LICZBA PORTÓW WYJŚCIOWYCH I MOC WYJŚCIOWA 1) OPCJE: Wysokość 1RU x 13dBm (1 port, 13dBm/na port, maks. łączna moc wyjściowa 20mW, 13dBm) {:} {:} x 24dBm (1 port, 24dBm/na port, maks. łączna moc wyjściowa 250mW, 24dBm) x 13dBm (2 porty, 13dBm/na port, maks. łączna moc wyjściowa 40mW, 16dBm) {:} {:} x 21dBm (2 port, 21dBm/na port, maks. łączna moc wyjściowa 250mW, 24dBm) x 13dBm (4 port, 13dBm/na port, maks. łączna moc wyjściowa 80mW, 19dBm) {:} {:} x 18dBm (4 port, 18dBm/na port, maks. łączna moc wyjściowa 250mW, 24dBm) x 16dBm (5 port, 16dBm/na port, maks. łączna moc wyjściowa 200mW, 23dBm) V-W X Y x 16dBm (6 port, 16dBm/na port, maks. łączna moc wyjściowa 240mW, 24dBm) Wysokość 2RU x 15dBm (8 port, 15dBm/na port, maks. łączna moc wyjściowa 256mW, 24dBm) x 16dBm (8 port, 16dBm/na port, maks. łączna moc wyjściowa 320mW, 25dBm) x 22dBm (10 port, 22dBm/na port, maks. łączna moc wyjściowa 1585mW, 32dBm) x 16dBm (12 port, 16dBm/na port, maks. łączna moc wyjściowa 480mW, 27dBm) x 16dBm (16 port, 16dBm/na port, maks. łączna moc wyjściowa 640mW, 28dBm) x 17dBm (16 port, 17dBm/na port, maks. łączna moc wyjściowa 802mW, 29dBm) x 20dBm (16 port, 20dBm/na port, maks. łączna moc wyjściowa 1585mW, 32dBm) x 20dBm (20 port, 20dBm/na port, maks. łączna moc wyjściowa 2000mW, 33dBm) x 8dBm (24 port, 8dBm/na port, maks. łączna moc wyjściowa 151mW, 22dBm) x 16dBm (24 port, 16dBm/na port, maks. łączna moc wyjściowa 960mW, 30dBm) x 18dBm (24 port, 18dBm/na port, maks. łączna moc wyjściowa 1585mW, 32dBm) x 17dBm (32 port, 17dBm/na port, maks. łączna moc wyjściowa 1585mW, 32dBm) Złącze optyczne: S SC/APC; E E2000/APC; F FC/APC; L LC/APC Zarządzanie siecią: 0 Brak; 1 - SNMP Opcje zasilania: AC= 90~265 V AC ; Hz; DC=36~72 V DC Z 1A 2A 1D 2D AD 1 zasilacz sieciowy 220 V AC 2 zasilacze sieciowe 220 V AC 1 zasilacz -48 V DC 2 zasilacze -48 V DC Dwa zasilacze: 1 x 220 V AC oraz 1 x -48 V DC 74

79 Optyka stacyjna MIKRONADAJNIKI OPTYCZNE NADAJNIK MTX 1. Niezależny mini nadajnik optyczny. 2. Możliwość przesłania sygnału RF po włóknie światłowodowym. 3. Prosta regulacja podczas instalacji. 4. Możliwość przesłania sygnału na odległość do 20km. NAZWA/PARAMETRY MTX-1310FP MTX-1310DFB MTX-1550DFB MTX-1xxxDFB CWDM Zakres częstotliwości pracy MHz Nierównomierność wzmocnienia db ±1 CSO (CENELEC 42 channels), OMI 4% CTB (CENELEC 42 channels), OMI 4% dbc Dostępne długości fali nm Rodzaj lasera / FP DFB DFB DFB Moc wyjściowa dbm lub 6 Impedancja wejściowa Ohm POZOSTAŁE Zasilacz V/mA 12/250 Pobór mocy W 3 Typ złącza wejściowego/typ złącza wyjściowego / F / SC/APC Wymiary (W x H x D) ze złączami mm 128x95x32 Waga netto bez zasilacza kg 0,28 Opakowanie / karton Indeks / D D D Przykładowy schemat zastosowania 75

80 RF Management RF MANAGEMENT Specjalnie opracowany zestaw modułów do zarządzania dystrybucją sygnałów RF w stacji czołowej. Składa się z szafki i rodziny wymiennych modułów rozgałęźników i sumatorów. RF Management obsługuje najważniejsze funkcje w sieciach HFC, znacznie upraszczając budowę i kontrolę tych sieci. Zintegrowany system może połączyć do 10 modułów w dowolnej konfiguracji, zapewniając łatwy dostęp do każdego rozgałęźnika lub sumatora. Dostępne są dwu-, cztero- i ośmiokrotne dwukierunkowe moduły, każdy o modelowych parametrach elektrycznych. Moduł ośmiokrotny dostępny jest w wersji pojedynczej, moduł czterokrotny w wersji podwójnej, a moduł dwukrotny w wersji potrójnej. Budowa RF Management zapewnia łatwy montaż w 19 szafie rack, co pozwala operatorom sieci kablowych zaoszczędzić czas i miejsce podczas konfiguracji sieci oraz zapewnić najwyższe parametry separacji. DOCSIS 3.1 SZAFKA TT-RFM 10 gniazd w szafce 3RU Regulowana głębokość Zintegrowany organizer kabli Solidna metalowa konstrukcja NAZWA/PARAMETRY TT-RFM Wymiary mm 485 (19") x 132 x 224 Waga kg 1,615 Opakowanie / karton Indeks / K

81 RF Management MODUŁY Obsługa MHz DOCSIS 3.1 i CCAP Podwójny port testowy dla wybranego trybu pracy NAZWA/PARAMETRY TT-1X2TCS TT-1x4DCS TT-1x8CS Zakres częstotliwości MHz Tłumienność wtrąceniowa db Tłumienność odbicia db Izolacja portów (typ.) db 32 Złącza / F żeńskie Impedancja portów RF Ohm 75 Temperaturowy zakres pracy C Wymiary modułu mm 42x129x110 Waga modułu kg 0,405 0,395 0,365 Opakowanie / karton Indeks / K K K TT-1x4D CS TT-1x2TCS IN/OUT IN/OUT COMMON TP Sumator -30 db TP Rozgałęźnik -20 db COMMON TP Combiner -30 db TP Splitter -20 db IN/OUT IN/OUT COMMON TP Sumator -30 db TP Rozgałęźnik -20 db COMMON TP Combiner -30 db TP Splitter -20 db IN/OUT TT-1x8 CS IN/OUT COMMON TP Combiner -30 db TP Splitter -20 db COMMON TP Combiner -30 db TP Splitter -20 db 77

82 RF Management RF MATRIX Elektronicznie sterowany przełącznik RF umożliwiający analizę 32 kanałów zwrotnych. Urządzenie przeznaczone jest dla operatorów kablowych, do użytku w stacji. Można nim sterować za pomocą witryny www i protokołu SNMP lub wbudowanej klawiatury z wyświetlaczem. Użytkownik może zdalnie przełączyć wybrane wejście na wyjście urządzenia. RF Matrix umożliwia podłączenie 32 sygnałów kanału zwrotnego, a korzystanie z zewnętrznego analizatora widma pozwala kontrolować parametry i zjawiska występujące w kanale zwrotnym. Sterowany elektronicznie 32 wejścia RF 1 wyjście RF Sterowanie zdalne za pomocą www i protokołu SNMP lub wbudowanej klawiatury z wyświetlaczem Lokalne zasilanie NAZWA/PARAMETRY RF MATRIX 1X32 Zakres częstotliwości pracy MHz Izolacja wł./wył. db >55 >8 f 5MHz WEJŚCIE Tłumienność odbicia db >14 f 25MHz WYJŚCIE >16 Płaskość charakterystyki wzmocnienia db ±0,75 Wzmocnienie db 9 Zasilanie lokalne V / Hz / Złącza / F Wymiary ( WxHxD) 19 x1,78 x20 Waga kg 2,325 Opakowanie / karton Indeks / O Input 1 Input 2 Input 3 Input 4 Input 5 Input 6 Input 7 Input 8 Input 9 Input 10 Input 11 Input 12 Input 13 Input 14 Input 15 Input 16 Input 17 Input 18 Input 19 Input 20 Input 21 Input 22 Input 23 Input 24 Input 25 Input 26 Input 27 Input 28 Input 29 Input 30 Input 31 Input 32 Output 78

83 DOCSIS CMTS D3-B 1. Pełna kompatybilność z DOCSIS 3.0, C-DOCSIS, obsługa EURO-DOC- SIS i DOCSIS, współpraca z modemami kablowymi DOCSIS 3.0/2.0, urządzeniami set-top box (z wbudowanymi modemami) oraz emta. 2.Możliwość skonfigurowania przez użytkownika 16 połączonych kanałów DS z modulacją 64/256/1024 QAM. Maksymalna przepływność 1 Gbps. 3. Możliwość skonfigurowania przez użytkownika 4 połączonych kanałów US z QPSK, 8/16/32/64/128/256 QAM. Maksymalna przepływność 160 Mbps. 4. Elastyczność łączenia kanałów (channel bonding). 5. Obsługa layer 3 routing, static route, policy route, VLAN, L2VPN, ACL. 6. Wbudowany serwer DHCP/TFTP, podsieć CPE; obsługa opcji 82, Mechanizm równoważenia obciążenia dla DS i US oparty na liczeniu klientów (statyczny) i przepływie danych (dynamiczny). 8. Obsługa IPv6, multicast, kwerend zdalnych, Flap (diagnostyki jakości sygnału i jitteru DOCSIS) itp. 9. Zapewnienie transmisji sieci przez BPI+, identyfikację CM, zabezpieczenie przed atakami DOS, izolowanie użytkownika i sprawdzanie źródła IP. 10. Trzy sposoby zarządzania, w tym CLI z Telnet, interfejs web i narzędzia innych producentów poprzez SNMP. 11. Automatyczna aktualizacja pliku konfiguracyjnego. NAZWA/PARAMETRY CMTS D3-B DOWNSTREAM UPSTREAM Euro-DOCSIS DOCSIS Typ modulacji 64QAM/256QAM/1024QAM 256QAM/64QAM/32QAM/16QAM/8QAM/QPSK - ATDMA, SCDMA Zakres częstotliwości pracy (MHz) Szerokość pasma kanału (MHz) 8 6 Szerokość pasma kanału 6,4 3,2 1,6 Ilość kanałów 16 4 Max. przepływność (MBps) Prędkość przesyłu danych dla pojedyńczego kanału (Mbps) Poziom sygnału wyjściowego (dbmv) 64Qam QAM regulowany Prędkość przesyłu danych dla pojedyńczego kanału (Mbps) 256QAM 40,96 20,48 10,24 128QAM 35,84 17,92 8,96 64QAM 30,72 15,36 7,68 32QAM 25,60 12,80 6,40 16QAM 20,48 10,24 5,12 8QAM 15,36 7,68 3,84 QPSK 10,24 5,12 2,56 Poziom sygnału odbieranego (dbmv) Ilość portów RF 1 1 Straty odbicia (db) >14 >14 Impedancja wyjściowa (Ohm) 75 Impedancja wejściowa (Ohm) 75 Obsługiwane protokoły Port sieciowy Port RF Indeks Euro-DOCSIS/DOCSIS2,0/1,1/1,0, TCP/IP, ARP, RIPv2, ICMP, VLAN, rozsyłanie grupowe, OSPF, DHCP, TFTP, SNMP, PPPoE agent przelaźnikowy DHCPTelnet itd PARAMETRY FIZYCZNE 1.25G SFP optyczny Napięcie wejściowe AC 100~240V, DC 48V (Możliwość dostosowania) Port 1Gbps (RJ45) Pobór mocy <40W Złącze typu F Masa netto 2,5 kg Warunki pracy Temperatura o C; wilgotność <90% C

84 DOCSIS MODEMY EURODOCSIS 3.0 MODEM UBEE EVW32C 24X8 1. Modem typu 24x8 gwarantowana przepustowość DS 1 Gbps / US 240 Mbps 2. Szerokopasmowa głowica 3. Wysokiej klasy WiFi obsługa 2.4 oraz 5 GHz z przepustowością do 1600Mbps, obsługa wielu SSID 4. 4 porty ETH w standardzie 1 Gbps 5. Obsługa SIP oraz MGCP dla telefonii VoIP, standaryzacja EuroPacketCable 1.0/1.5/ Analizator spektrum NAZWA/PARAMETRY UBEE EVW32C KANAŁ DOSYŁOWY KANAŁ ZWROTNY Zakres częstotliwości pracy (MHz) Zakres częstotliwości pracy (MHz) 5-85, 5-65 (EuroDOCSIS), 5-42 (DOSCIS) Szerokopasmowa głowica zakres (GHz) 1 Typ modulacji A-TDMA: QPSK, 8, 16, 32, 64 QAM S-CMDA: QPSK, 8, 16, 32, 64, 128 QAM Typ modulacji 64 lub 256 QAM Przepustowość na kanał (Mbps) 0,32-30,72 Szerokość pasma kanału (MHz) 8 Symbol Rate (Ksps) 160, 320, 640, 1280, 2560, 5120 Ilość kanałów 24 Maksymalna przepustowość na kanał (Mbps) 41,71 (64 QAM), 55,62 (256 QAM) Poziom sygnału wyjściowego dla pojedynczego kanału (dbmv) Poziom sygnału wyjściowego dla 2 zespolonych kanałów (dbmv) TDMA: S-CDMA: TDMA: S-CDMA: Symbol Rate (Msps) 6,952 Poziom sygnału wyjściowego dla 3 lub 4 zespolonych kanałów (dbmv) TDMA: S-CDMA: Poziom sygnału wejściowego (dbmv) Interfejsy przewodowe Standardy VoIP x 10/100/1000 Mbps RJ-45 2x VoIp (telefoniczny) RJ-11 1x USB 2.0 PacketCable i EuroPacketCable 1.0/1.5/2.0 SIP RFC3261 MGCP INNE Poziom sygnału wyjściowego dla 5-8 zespolonych kanałów (dbmv) Zarządzanie TDMA: S-CDMA: Interfejs użytkownika - WWW SNMP v1, v2c, v3 Syslog Telnet Wi-Fi radar Analizator spektrum Obsługa TR-069 Routing DHCP klient I serwer Statyczny I dynamiczny routing IP (RIP v1/ v2) IPv6 routing / przekierowywanie NAT, PAT, Przekierowywanie portów Stateful Packet Inspection Firewall (SPI) Filtrowanie MAC/IP/Port Zabezpieczenie przed atakami DoS UPnP/DLNA Kontrola rodzicielska / Filtrowanie haseł Parametry sieci bezprzewodowej Wi-Fi Wsparcie dla wielu SSIDs Technologia a/b/g/n/ac Dual band concurrent 2.4 i 5GHz z przepustowością do 1600Mbps (300Mbps+1300Mbps) Wbudowane anteny: 2Tx i 2Rx dla pasma 2,4GHz oraz 3Tx i 3Rx dla pasma 5GHz WPA, WPA2, WPA-PSK, 64/128-bit WEP, WMM, e WPS (PIN i PBC) PARAMETRY FIZYCZNE Typ złącz F żeński Wymiary w pozycji pionowej DxHxW (mm) 182 x 237 x 80 Zasilanie (V/A) 12 / 2,5 Waga (kg) 0,8 Temperatura pracy ( C) Opakowanie karton Indeks L

85 DOCSIS MODEMY EURODOCSIS 3.1 MODEMY UBEE UBC 1303/ Modem typu 2x192MHz / 2x96MHz OFDM (EuroDOCSIS 3.1) lub 32x8 (EuroDOCSIS 3.0) 2. Przepustowość do DS 5 Gbps / US 500 Mbps 3. Szerokopasmowa głowica 4. 4x4 MIMO dla Wi-Fi 2,4GHz oraz dla Wi-Fi 5GHz przepustowość do 2350Mbps ( ) lub do 3100Mbps z funkcją Nitro-QAM wersja UBC Obsługa SIP oraz MGCP dla telefonii VoIP, standaryzacja EuroPacketCable 1.0/1.5/ Analizator spektrum DOCSIS 3.1 NAZWA/PARAMETRY Ubee UBC1303 Ubee UBC1318 KANAŁ DOSYŁOWY Zakres częstotliwości pracy (MHz) 108/ Szerokopasmowa głowica zakres (GHz) 1,2 Typ modulacji 64 lub 256 QAM i OFDM: 4096 QAM KANAŁ ZWROTNY Zakres częstotliwości pracy (MHz) 5-85/ 204 Typ modulacji QPSK lub 8/ 16/ 32/ 64/ 128 QAM i OFDM-A: 4096 QAM INNE Interfejsy przewodowe 4x 10/100/1000 Mbps RJ-45 2x VoIp (telefoniczny) RJ-11 1x USB 3.0 Standardy VoIP Zarządzanie Routing Parametry sieci bezprzewodowej Wi-Fi PacketCable i EuroPacketCable 1.0/1.5/2.0 SIP RFC3261 Interfejs użytkownika - WWW SNMP v1, v2c, v3 Syslog Telnet Wi-Fi radar Analizator spektrum Obsługa TR-069 DHCP klient I serwer Statyczny I dynamiczny routing IP (RIP v1/v2) IPv6 routing / przekierowywanie NAT, PAT, Przekierowywanie portów Stateful Packet Inspection Firewall (SPI) Filtrowanie MAC/IP/Port Zabezpieczenie przed atakami DoS UPnP/DLNA Kontrola rodzicielska / Filtrowanie haseł Wsparcie dla wielu SSIDs Technologia a/b/g/n/ac Dual band 4x4 concurrent 2.4 i 5GHz z przepustowością do 2350Mbps (600Mbps+1750Mbps, funkcja Nitro-QAM - wsparcie przepustowości do 3100Mbps) Wbudowane anteny: 4Tx i 4Rx dla obu pasm 2,4GHz i 5GHz WPA, WPA2, WPA-PSK, WPA2-PSK, 64/128-bit WEP, WMM, e WPS (PIN i PBC) PacketCable i EuroPacketCable 1.5/2.0 SIP RFC3261 Interfejs użytkownika - WWW SNMP v1, v2c, v3 Syslog Telnet Analizator spektrum Obsługa TR-069 DHCP klient I serwer Statyczny I dynamiczny routing IP (RIP v1/v2) IPv6 routing / przekierowywanie NAT, PAT, Przekierowywanie portów Stateful Packet Inspection Firewall (SPI) Filtrowanie MAC/IP/Port Zabezpieczenie przed atakami DoS UPnP/DLNA Kontrola rodzicielska / Filtrowanie haseł BSoD (Business Services over DOCSIS1)) MPLS/ 802,1Q Tunelowanie GRE n/d PARAMETRY FIZYCZNE Typ złącz F żeński Zasilanie (V/A) 12 / 3,5 12 / 2,0 Temperatura pracy ( C) Wymiary w pozycji pionowej DxHxW (mm) 198 x 228 x x 195 x 50 Waga (kg) 0,85 0,50 Opakowanie karton karton (1) na życzenie Klienta 81

86 Systemy PON - GEPON OLT (OPTICAL LINE TERMINAL) BDCOM P3310 OLT jest zgodny z IEEE802.3ah oraz normą interkomunikacji P.R.C i YD/T Urządzenie obsługuje CTC20/2.1, automatycznie wykrywa i współpracuje z ONU różnych producentów. Może być stosowane do utworzenia wydajnego rozwiązania EPON. BDCOM P3310 OLT obsługuje symetryczną prędkość transmisji uplink/downlink 1.25Gbps PON, zapewnia wydajne wykorzystanie szerokości pasma oraz usługi Ethernet. Dzięki temu operatorzy mogą zapewnić swoim użytkownikom niezawodność świadczonych usług. Współczynnik sprzężenia wynoszący 1:64 oraz obsługa różnych hybrydowych sieci ONU pozwalają zminimalizować nakłady inwestycyjne operatora. Mocnym punktem BDCOM P3310 OLT, opartego na ultranowoczesnych technologiach, są jego funkcje, wśród których wymienić można choćby gwarancję QoS, SLA czy DBA. NAZWA/PARAMETRY OLT SERIA 3310 Pojemność systemu Interfejs Interfejs PON Standard QoS VLAN Multicast Niezawodność Maksymalny współczynnik sprzężenia: 1:64 32G 6 portów GE (2x RJ45/1Gb, 2x combo, 2x port optyczny/1gb), 4 stałe porty EPON Szybkość transmisji: 1Gbps z downlink i uplink Średnia symetria portu PON: +2 ~ +7 dbm IEEE 802.3ah IEEE 802.1D, Spanning Tree IEEE 802.1Q, VLAN IEEE 802.1w, RSTP Backpressure flow control (half duplex) IEEE 802.3x flow control (full duplex) IEEE 802.1p, CoS WR, SP i FIFO Ograniczenie szybkości uplink / downlink dla każdego ONU Wsparcie DBA i SLA Port-based VLAN IEEE802.1Q VLAN relay IGMP v1/v2 IGMP Snooping Unidirectional Link Detection (UDLD) Hot-swap. Ochrona ścieżki EPON Bezpieczeństwo Zarządzanie konfiguracją Wymiary produktu (DxSxW) Ograniczenie maksymalnej liczby użytkowników na każdym porcie, Kontrola burzy pakietowej, Funkcja ACL, Szyfrowana transmisja na portach PON. Tryby zarządzania - CLI, Web, SNMP i Telnet, przeprowadzenie aktualizacji oprogramowania przez TFTP i FTP, polecenia w języku angielskim lub chińskim 442 x 315 x 44 mm Obudowa Możliwa instalacja w szafie rack 19 Waga netto Temperatura pracy/ wilgotność Temperatura przechowywania/ wilgotność Zasilanie Prąd wejściowy Pobór mocy 2 kg o C % bez kondensacji o C 5..95% bez kondensacji V AC 1A/230V 48 W Informacje dotyczące zamówienia MODEL BDCOM P3310B BDCOM P3310B-DC BDCOM P3310B-2AC BDCOM P3310B-2DC OLT-GSFP-20 OPIS Urządzenie zawiera: 4 x port PON (1 port konsoli, 1 out-of-band 10 portów / 100M, 4 zintegrowane porty PON (bez optycznego modułu SFP), porty combo 2 gigabitowe, 2 gigabitowe SFP porty optyczne porty TX 2 gigabitowe, zasilacz AC90-264V, jedno źródło zasilania, zamontowany w szafie 19-calowej, chłodzenie wentylatora) Urządzenie zawiera: 4 x port PON (1 port konsoli, 1 out-of-band 10 portów / 100M, 4 zintegrowane porty PON (bez optycznego modułu SFP), porty combo 2 gigabitowe, 2 gigabitowe SFP porty optyczne porty TX 2 gigabitowe, zasilacz DC36-72V, jedno źródło zasilania, zamontowany w szafie 19-calowej, chłodzenie wentylatora) Urządzenie zawiera: 4 x port PON (1 port konsoli, 1 out-of-band 10 portów / 100M, 4 zintegrowane porty PON (bez optycznego modułu SFP), porty combo 2 gigabitowe, 2 gigabitowe SFP porty optyczne porty TX 2 gigabitowe, zasilacz AC90-264V, dwa źródła zasilania, zamontowany w szafie 19-calowej, chłodzenie wentylatora) Urządzenie zawiera: 4 x port PON (1 port konsoli, 1 out-of-band 10 portów / 100M, 4 zintegrowane porty PON (bez optycznego modułu SFP), porty combo 2 gigabitowe, 2 gigabitowe SFP porty optyczne porty TX 2 gigabitowe, zasilacz DC36-72V, dwa źródła zasilania, zamontowany w szafie 19-calowej, chłodzenie wentylatora) Moduł SFP OLT, 20 km, 1,25 G, długość fali 1490nm TX, RX długość fali 1310nm, SC, DDMI 82

87 Systemy PON - GEPON BDCOM P3600 OLT jest zgodny z IEEE802.3ah oraz normą interkomunikacji P.R.C i YD/T Urządzenie obsługuje CTC20/3.0, automatycznie wykrywa i współpracuje z ONU różnych producentów. Może być stosowane do utworzenia wydajnego rozwiązania EPON. Seria BDCOM P3600 OLT obejmuje 3 modele: P3608, P3612 i P3616. Każde z urządzeń obsługuje symetryczną prędkość transmisji uplink/downlink 1.25Gbps PON, zapewnia wydajne wykorzystanie szerokości pasma oraz usługi Ethernet, umożliwiając operatorom dostarczanie niezawodnych usług dla swoich użytkowników. Współczynnik sprzężenia wynoszący 1:64 oraz obsługa różnych hybrydowych sieci ONU pozwalają zminimalizować nakłady inwestycyjne operatora. Mocnym punktem BDCOM P3600 OLT, opartego na ultranowoczesnych technologiach, są jego funkcje, wśród których wymienić można choćby gwarancję QoS, SLA czy DBA. NAZWA/PARAMETRY P3608 P3612 P3616 Pojemność systemu Interfejs Atrybuty interfejsu PON Standard QoS VLAN Funkcje L3 Multicast Niezawodność Bezpieczeństwo Zarządzanie konfiguracją Właściwości fizyczne Temperatura/ wilgotność Zasilanie Maksymalny współczynnik sprzężenia: 1:64 128G; Wielkość tabeli MAC: 32K PON 8x EPON interfejs 12x EPON interfejs 16x EPON interfejs Up-link Informacje dotyczące zamówienia 8 interfejsów GE (4 GE interfejsy optyczne, 4 GE TX / SFP) Urządzenie można rozbudować do obsługi dwóch dodatkowych interfejsów 10G. Szybkość transmisji: 1Gbps z downlink i uplink Średnia symetria emitująca moc portu PON: + 2dbm ~ + 7dbm Czułość odbioru portu PON: nie mniej niż -30dBm Bezpieczeństwo: ONU mechanizm uwierzytelniania IEEE802.3ah; IEEE 802.1D, Spanning Tree; IEEE 802.1Q, VLAN; IEEE 802.1w, RSTP; IEEE 802.3ad (LACP); Ethernet II Backpressure flow control (half duplex); IEEE 802.3x flow control (full duplex); IEEE 802.1p; CoS; WR, SP i FIFO; Ograniczenie szybkości uplink / downlink dla każdego ONU; Wsparcie DBA i SLA Port-based VLAN, Wsparcie QinQ i elastyczne QinQ Trasa statyczna, RIPv1 / v2, OSPF, itp. IGMP v1 / 2/3, IGMP Snooping, IGMP Proxy, MLD Snooping, Unidirectional Link Detection (UDLD) Hot-swap. Ochrona ścieżki EPON Ograniczenie maksymalnej liczby użytkowników na każdym porcie, Kontrola burzy pakietowej, Funkcja ACL, Szyfrowana transmisja na portak PON. Tryby zarządzania - CLI, Web, SNMP i Telnet, przeprowadzenie aktualizacji oprogramowania przez TFTP i FTP, polecenia w języku angielskim lub chińskim Wymiary produktu (DxSxW): 442,5x300x44 mm; Montaż: instalacja na ramie 19 ; Waga netto: 2 kg Pracy: o C,/10..85% bez kondensacji; Przechowywania: o C/ 5.95% bez kondensacji Napięcie: V AC ; V DC MODEL BDCOM P3608 BDCOM P3608-DC BDCOM P3612 BDCOM P3612-DC BDCOM P3616 BDCOM P3616-DC PWR-150-AC PWR-150-DC OLT-GSFP-20 OPIS Urządzenie zawiera: 8x port PON (1 port konsoli, 1 out-of-band 10 portów / 100M, 8 zintegrowanych portów PON (bez modułu OLT SFP), 4 GE porty combo, 4 porty GE SFP, jedno źródło zasilania ( V AC ), możliwość rozszerzenia do dwóch źródeł zasilania, obudowa 19-calowa panelowa; dostosowana do 2 interfejsów 10G SFP Urządzenie zawiera: 8x port PON (1 port konsoli, 1 out-of-band 10 portów / 100M, 8 zintegrowanych portów PON (bez modułu OLT SFP), 4 GE porty combo, 4 porty GE SFP, jedno źródło zasilania ( V DC ), możliwość rozszerzenia do dwóch źródeł zasilania, obudowa 19-calowa panelowa; dostosowana do 2 interfejsów 10G SFP Urządzenie zawiera: 12x port PON (1 port konsoli, 1 out-of-band 10 portów / 100M, 12 zintegrowanych portów PON (bez modułu OLT SFP), 4 GE porty combo, 4 porty GE SFP, jedno źródło zasilania ( V AC ), możliwość rozszerzenia do dwóch źródeł zasilania, obudowa 19-calowa panelowa; dostosowana do 2 interfejsów 10G SFP Urządzenie zawiera: 12x port PON (1 port konsoli, 1 out-of-band 10 portów / 100M, 12 zintegrowanych portów PON (bez modułu OLT SFP), 4 GE porty combo, 4 porty GE SFP, jedno źródło zasilania ( V DC ), możliwość rozszerzenia do dwóch źródeł zasilania, obudowa 19-calowa panelowa; dostosowana do 2 interfejsów 10G SFP Urządzenie zawiera: 16x port PON (1 port konsoli, 1 out-of-band 10 portów / 100M, 16 zintegrowanych portów PON (bez modułu OLT SFP), 4 GE porty combo, 4 porty GE SFP, jedno źródło zasilania ( V AC ), możliwość rozszerzenia do dwóch źródeł zasilania, obudowa 19-calowa panelowa; dostosowana do 2 interfejsów 10G SFP Urządzenie zawiera: 16x port PON (1 port konsoli, 1 out-of-band 10 portów / 100M, 16 zintegrowanych portów PON (bez modułu OLT SFP), 4 GE porty combo, 4 porty GE SFP, jedno źródło zasilania ( V DC ), możliwość rozszerzenia do dwóch źródeł zasilania, obudowa 19-calowa panelowa; dostosowana do 2 interfejsów 10G SFP Zasilacz z serii P3600 (Napięcie wejściowe: AC V, Maksymalny pobór mocy: 150W, niezależny wentylator do chłodzenia ciepła) Zasilacz z serii P3600 (Napięcie wejściowe: DC V, Maksymalny pobór mocy: 150W, niezależny wentylator do chłodzenia ciepła) Moduł SFP OLT, 20 km, 1,25 G, długość fali 1490nm TX, RX długość fali 1310nm, SC, DDMI 83

88 Systemy PON - GEPON BDCOM P8500 to najnowszej generacji wielo-serwisowe urządzenie OLT przeznaczone dla wysoko rozwiniętych operatorów kablowych inwestujących w sieci PON. Firma BDCOM oferuje moduły GEPON oraz 10GEPON. Każdy z modułów pozwala na wykorzystanie odpowiednio 16 portów GEPON lub 8 portów 10GEPON. Wysoka gęstość upakowania pozwala na zamontowanie wewnątrz szafki do 8 kart modułów GEPON lub 10GEPON. NAZWA/PARAMETRY P8503 P8506 P8510 Porty Parametry urządzeń Właściwości EPON Funkcje programu Gniazda 1x panel sterowania, 2x moduł usługowy 2x panel sterowania, 4x moduł usługowy 2x panel sterowania, 8x moduł usługowy Pamięć stała 1.2T 2.4T 3.2T Pamięć wymienna 384Gbps 1.5Tbps 2.3 Tbps Prędkość transmisji 238Mpps 476Mpps 952Mpps Max. liczba portów 10Gb Max. liczba portów 1Gb Max. liczba portów 100M Max. liczba portów EPON Max. liczba portów 10GEPON CPU Błysk Pamięć RISC CPU RISC 800MHz 16MB Niezbędna pamięć: 512MB, możliwość rozszerzenia do 2GB IEEE 802.3ah EPON, IEEE802.3av 10GEPON Zgodność z normami Telecom EPON i ONU, standard - CTC2.1 / 3.0 Standardowe i rozszerzone zarządzanie OAM Wsparcie szyfrowania uplink/downlink Możliwość zdalnej aktualizacji ONU Wsparcie DBA Wspieranie uwierzytelniania ONU i sprawozdanie nielegalnej rejestracji ONU IP 802.1D STP, 802.1w RSTP, 802.1s(MSTP) IP Routing Trasa statyczna, RIPv1 / 2, OSPF, itp Multicast IGMP, IGMP Snooping, IGMP Proxy Do dyspozycji 8 kolejek do każdego portu, port aplikacji ID, DifferSev, WRR, SP, przepływ kształtowanie, klasyfikacji przepływu QoS w oparciu o standardy i VLAN ACL Wspieranie standardowej listy ACL i rozszerzone ACL, IP ACL i filtracja danych na podstawie źródłowego / docelowego adresu IP, ACL ID warstwy IP-3-4 i warstwy TCP / UDP ID VLAN Port-based VLAN lub 4K 802.1Q VLAN aktywne Kontrola przepływu Half-duplex backpressure, full-duplex IEEE802.3x Port Mirror Wspieranie 802.3ad i load balance Storm Control Wsparcie Bezpieczeństwo Aktywny / przełączanie trybu gotowości, hot swap 84

89 Systemy PON - GEPON Zarządzanie siecią GEPON Asymetryczny GEPON Symetryczny GEPON Właściwości ogólne Konsola Telnet SNMP SysLog Długość fali RS-232, CLI Wsparcie Wsparcie Wsparcie nm Przepływność Symetrycznie 1,25G Moc optyczna Czułość Długość fali +2dBm ~+7dBm - 30dBm Od nm lub nm Przepływność Poniżej 10G; powyżej 1.25G Moc optyczne Czułość Długość fali +2dBm ~+7dBm - 30 dbm Od nm lub nm Przepływność Poniżej 10G; powyżej 1.25G Moc optyczne Czułość Wilgotność wzgl. Temperatura pracy Zasilanie Zasilanie redund. Wymiary produktu (WxSxG) +2dBm ~+7dBm - 30 dbm 10.90% bez kondensacji (skraplania) o C AC: V AC ; DC: -48 V DC zapasowa i hot swap 266,4x482,6x548 mm 399,7x482,6x548 mm 533,1x482,6x548 mm Zużycie mocy 600 W 600 W 1000 W Informacje dotyczące zamówienia MODEL BDCOM P8510 Chassis BDCOM P8506 Chassis BDCOM P8503 Chassis P85-MSU-I/II/III/ IV/V P85-PWR-AC-1000 OLT BDCOM SERIA P8500 Rama zawiera 10 gigabitowych przełączników (10 slotów, z których dwa są przeznaczone dla MSU; jedno źródło zasilania AC, możliwość podłączenia dodatkowego źródła) Rama zawiera 10 gigabitowych przełączników (6 slotów, z których dwa są przeznaczone dla paneli sterowania; jedno źródło zasilania AC, możliwość podłączenia dodatkowego źródła) Rama zawiera 10 gigabitowych przełączników (3 slotów, z których jeden przeznaczony dla panelu sterowania; jedno źródło zasilania AC, możliwość podłączenia dodatkowego źródła) MSU: UltraEngine I/II/III/IV/V Moduł źródła zasilania 220V AC (P8510) P85-PWR-AC-600 Moduł źródła zasilania 220V AC (P8506, P8503) P85-PWR-DC Moduł źródła zasilania -48V DC PŁYTY STANDARDOWE OPIS P85-8PON-GE-SFP P85-16PON-8GE-SFP P85-4TPON-XFP P85-12GE-Combo P85-24GE- SFP P85-24GE-TX P85-48GE-TX Obsługa 8 portów EPON OLT Gigabit SFP i 8 portów optycznych (bez modułu optycznego OLT SFP) Obsługa 16 portów EPON OLT Gigabit SFP i 8 portów optycznych (bez modułu optycznego OLT SFP) Moduł z 4 portami symetryczne / asymetryczne OLT 10GEPON (bez modułu OLT SFP; wymiana modułów optycznych realizuje symetrii i asymetrii) Moduł interfejsu Ethernet (TX / SFP) z 12 Gb, porty elektryczne / optyczne Moduł interfejsu Ethernet - porty 20-sto Gb (SFP) i 4 gigabitowe porty TX / SFP Moduł interfejsu Ethernet z 24 10/100 / 1000M portów (RJ45) Moduł interfejsu Ethernet z 48 10/100 / 1000M portów (RJ45) P85-1TE-SFP+ Moduł z jednym portem Ethernet 10G-(SFP +) P85-2TE-SFP+ Moduł z 2 portami 10G-Ethernet (SFP +) P85-4TE-SFP+ Moduł z 4 portami 10G-Ethernet (SFP +) OLT-GSFP-20 OLT-GSFP-20+ OLT-STXFP-30 OLT-ATXFP-30 EPON MODUŁ OPTYCZNY Moduł optyczny (20 km, 1,25 g, 1490nm TX długości fali 1310nm RX długość fali, SC) Moduł optyczny (20km odległość transmisji optycznej w stosunku do sprzęgła 1:32; 10km odległość transmisji, jak do 1:64 optyczny wskaźnik sprzęgła; SC; TX 1490nm; RX 1310nm; 1,25 g, DDMI) 10GEPON MODUŁ OPTYCZNY Symetryczny, uplink 1310 / 1270nm, downlink 1490 / 1577nm, uplink 1 / 10G, downlink 1 / 10G XFP, 20 km, DDM Asymetryczny, 1310nm uplink, downlink / 1577nm, uplink 1G, downlink 1 / 10G XFP, wykorzystywane do OLT, VCC = 3,3 V, C, 20 km, DDM 85

90 Systemy PON - GEPON ONU (OPTICAL NETWORK UNIT) BDCOM końcówki abonenckie, ONU BDCOM oferuje nową generację inteligentnych ONU, przeznaczonych dla zintegrowanych sieci uniwersalnych. Urządzenia są zgodne z IEEE802.3ah oraz odpowiednimi wymogami dotyczącymi EPON ONU regulowanymi w wymogach technicznych YD/T wymogi techniczne dla Ethernet-Based EPON oraz China Telecom EPON 2.1/3.0. BDCOM ONU można z powodzeniem łączyć z OLT wiodących producentów. NAZWA/PARAMETRY P1501D1 P1501C1 P1504C1 Interfejs użytkownika 1x10/100/1000M BASE-T 1x10/100/1000M BASE-T 4x10/100/1000M BASE-T Interfejs PON 1x1 Gbps PON port Sieć o promieniu: 20 km Typ interf. optycz: SC/UPC Odbiornik optyczny wysokiej czułości: -27dBm Moc promieniowania: 0-4dBm 1x1 Gbps PON port Sieć o promieniu: 20 km Typ interf. optycz: SC/PC Odbiornik optyczny wysokiej czułości: -27dBm Moc promieniowania: 0-4dBm 1x1 Gbps PON port Sieć o promieniu: 20 km Typ interf. optycz: SC/PC Odbiornik optyczny wysokiej czułości: -27dBm Moc promieniowania: 0-4dBm Wymiary produktu (SxGxW) 120x90x30mm 130x100x28 mm 130x100x28 mm Temp. pracy C Wilgotność pracy 10.85% bez kondensacji Temp. przechowywania C Wilgotność przechowywania 5.95% bez kondensacji Zasilanie zasilacz: DC 12V/0,5A zasilacz: DC 12V/1A zasilacz: DC 12V/1A Zużycie mocy < 6W < 10W < 8W Obudowa plastikowa plastikowa plastikowa Opakowanie karton karton karton NAZWA/PARAMETRY P1702-4F P1702-4FC P1704 4F P1704 4FC Interfejs użytkownika Interfejs PON Interfejs CATV 1x10/100M BASE-T 1x1 Gbps PON port Sieć o promieniu: 20 km Typ interfejsu optycznego: SC/UPC Odbiornik optyczny wysokiej czułości: -27dBm Moc promieniowania: 0-4dBm Typ interf. optycz: SC/APC Poziom wyjściowy: 76dBµV AGC: dbm Typ interf. optycz: SC/APC Poziom wyjściowy: 76dBµV AGC: dbm Wymiary produktu (SxGxW) 130x100x28 mm 130x100x28 mm 140x105x33 mm 130x100x28 mm Temp. pracy C Wilgotność pracy 10.85% bez kondensacji Temp. przechowywania C Wilgotność przechowywania 5.95% bez kondensacji Zasilanie zasilacz: DC 12V/0,5A zasilacz: DC 12V/0,5A zasilacz: DC 12V/1A zasilacz: DC 12V/1A Zużycie mocy < 6W < 10W < 8W < 10W Obudowa plastikowa plastikowa plastikowa plastikowa Opakowanie karton karton karton karton 86

91 Odbiorniki i węzły optyczne ODBIORNIKI OPTYCZNE MOB Wbudowany układ AGC. 2. Niskoszumny wzmacniacz wykonany w technologii push-pull stanowy wskaźnik wejściowej mocy optycznej. 4. Solidna, odlewana, metalowa obudowa. NAZWA/PARAMETRY MOB-100 MOB-100 xpon PARAMETRY OPTYCZNE Poziom sygnału wejściowego (PIN) dbm Zakres pracy AGC dbm Tłumienie odbicia db >45 Zakres długości fali optycznej nm ±10 Maksymalny poziom wejściowy dbm +3 Wskaźnik LED wejściowej mocy optycznej dbm - pomarańczowy: PIN < zielony: -10 < PIN < -3 - czerwony: PIN > -3 Równoważny prąd wejściowy pa/ Hz <4 Typ złącza optycznego na wejściu / SC / APC PARAMETRY RF Zakres częstotliwości pracy MHz ) Nierównomierność charakterystyki wzmocnienia db ± 1,0 Skuteczność działania AGC w zakresie PIN=-10-3dBm db ±1 C/N dla mocy optycznej wej. -3dBm i OMI 3,5% db 52 Maksymalny poziom wyjściowy2) dbµv 80 Typ złącza na wyjściu / F Impedancja wyjściowa Ohm 75 Napięcie zasilania (zewnętrzny zasilacz) V DC / ma 9 / 150 Pobór mocy W < 1,0 Zakres temperatury pracy 0 C Wymiary produktu mm 62 x 32 x x 32 x 19 Waga netto (bez zasilacza) kg 0,1 0,1 Opakowanie / karton karton Indeks / D D (1) dostępny na zamówienie (2) CENELEC 42: 1310nm@ -3dBm, CTB -60dBc, CSO -60dBc INNE 87

92 Odbiorniki i węzły optyczne ODBIORNIKI OPTYCZNE MOB-823A/923A 1. Wbudowany układ AGC. 2. Hybrydowy wzmacniacz wykonany w technologii GaAs push-pull stanowy wskaźnik wejściowej mocy optycznej stopniowe zabezpieczenie przeciwprzepięciowe. A1 E1 JXP A1 JXP E1 JXP AGC AGC O E O E SC/APC PORT1 SC/APC PORT1 MOB-823A MOB-923A NAZWA/PARAMETRY MOB-823A MOB-923A KANAŁ DOSYŁOWY Zakres wejściowej mocy optycznej dbm Zakres pracy AGC dbm -6 0 Tłumienie odbicia db 40 Długość fali optycznej nm Typ złącza optycznego / SC/APC Zakres częstotliwości pracy MHz Nierównomierność charakterystyki db ± 0,75 Maksymalny poziom wyjściowy1) dbμv 107 Regulacja poziomu wejściowego dbμv wkładka JXP: , z krokiem co 1 wkładka JXP: , z krokiem co 1 Regulacja korekcji międzystopniowej db płynnie: 0 15 wkładka JXP: , z krokiem co 1 Dopasowanie na wyjściu db MHz -1,5 / okt. INNE Zasilanie V AC /Hz / Pobór mocy W 5,5 Typ złącza wyjściowego / F Klasa ochrony / IP20 Temperaturowy zakres pracy C Waga netto kg 0,76 0,76 Wymiary produktu (S x W x G) mm 148x85x56 148x85x56 Opakowanie / karton karton Indeks / D D (1) CENELEC 42: 1310nm@ -3dBm E1=0 db, CTB -60dBc, CSO -60dBc 88

93 Odbiorniki i węzły optyczne ODBIORNIKI OPTYCZNE MOB Dedykowany dla architektury FTTB. 2. Płynna, elektroniczna regulacja. 3. Interfejs monitoringu SNMPv2c oraz WWW. 4. Pomiar poziomu wyjściowego sygnału RF. 5. Technologia GaAs Power Doubler. A db E db RF DET. uc AGC Local control For version MOB729/x/C TP -20dB TSI/STI JMP/1 E O E O SC/APC Optical IN1 SC/APC Optical IN2 For version MOB 729/2/x ETH 10/100 Base For version MOB 729/x/M RF OUT2 RF OUT1 NAZWA/PARAMETRY MOB-729/1 MOB-729/2 KANAŁ DOSYŁOWY Zakres wejściowej mocy optycznej dbm Zakres pracy AGC dbm -6 0 Tłumienie odbicia db 40 Długość fali optycznej nm Typ złącza optycznego / SC/APC Zakres częstotliwości pracy MHz Nierównomierność charakterystyki db ± 0,75 Maksymalny poziom wyjściowy1) dbμv 114 Regulacja międzystopniowa: - tłumik - korektor db elektronicznie: elektronicznie: Wyjściowy punkt testowy db -20 ±1 Dopasowanie na wyjściu db MHz -1,5 / okt. INNE Zasilanie V AC /Hz / Pobór mocy W <13,5 Typ złącza wyjściowego / F Klasa ochrony / IP41 Temperaturowy zakres pracy C Waga netto kg 1,1 Wymiary produktu (S x W x G) mm 107x155x75 Opakowanie / karton Indeks / D D Moduł / Moduł monitoringu M-729 Lokalny moduł kontroli C-729 Indeks modułu / D D (1) CENELEC 42: 1310nm@ -3dBm E1=0 db, CTB -60dBc, CSO -60dBc 89

94 Odbiorniki i węzły optyczne WĘZŁY OPTYCZNE MON-2729A SC/APC optical reveiver A O E AGC Att A 10dB A dB E dB 1. Dedykowany dla sieci HFC i FTTB. optical reveiver B AGC Att B 10dB A dB E dB 2. Pełna redundancja lub segmentacja w kanale SC/APC O E dosyłowym i zwrotnym. 3. Wbudowane AGC (Automatic Gain Control). 4. Zasilanie zdalne lub lokalne. 5. Moduł monitoringu Ethernet. SC/APC ETH 10/100 BASE USB 2.0 SC/APC LOCAL INTERFACE S MONITORING F INTERFACE P O E REVERSE TRANSMITTER 2 mp AUTOLINK FPA-xx A dB A dB IS2 0/6/ db IS IS1 0/6/ db IS DPF DPF RF DETECTORS REVERSE TRANSMITTER 1 FPA-xx TP -20dB SC/APC O E TSI/STI JMP/1 TP -20dB TP -20dB AUTOLINK 10A REMOTE PS OR LOCAL PS 10A 10A AC IN (MAX12A) PORT3 PORT2 PORT1 NAZWA/PARAMETRY MON-2729 AZ MON-2729 A KANAŁ DOSYŁOWY Zakres wejściowej mocy optycznej dbm Zakres pracy AGC dbm -7 0 Tłumienie odbicia db 45 Długość fali optycznej nm Równoważny wejściowy prąd szumów pa/ Hz < 7,5 Typ złącza optycznego / SC/APC Zakres częstotliwości pracy MHz , Nierównomierność charakterystyki db ± 1 Maksymalny poziom wyjściowy 1) dbμv 2x114 Regulacja międzystopniowa: - tłumik - korektor db elektronicznie: ,52) elektronicznie: ,5 Wyjściowy punkt testowy db -20 +/- 1 Dopasowanie na wyjściu db MHz -1,5 / okt. KANAŁ ZWROTNY Zakres częstotliwości pracy MHz , Wzmocnienie db 22 Nierównomierność charakterystyki db ± 0,75 Regulacja poziomu db elektronicznie: , z krokiem co 1 Zasilanie (zależnie od typu) Lokalne Zdalne INNE V AC /Hz / / Pobór mocy 3) W <36 <38 Typ złącza wyjściowego / PG11, 5/8 Moduł monitoringu / Eth + SFP Klasa ochrony / IP52 Temperaturowy zakres pracy C Waga netto kg 2,75 Wymiary produktu (S x W x G) mm 262x215x1025 Opakowanie / karton karton Indeks / D D NADAJNIKI KANAŁU ZWROTNEGO TX-1310FP TX-1310DFB TX-1550DFB TX-1xxxCWDM Długość fali optycznej 4) nm CWDM 4) Wyjściowa moc optyczna dbm/mw 0/1 3/2 3/2 Typ złącza optycznego / SC/APC 90 (1) CENELEC 42: 1310nm@ -3dBm E1 i E2=0dB, CTB -60dBc, CSO -60dBc (2) tłumik A ,5db i tłumik A-10dB z krokiem co 0,5dB (3) z 2 x RX i 2 x TX + moduł monitoringu (4) przy zamówieniu należy zdefiniować długość fali (od 1430 do 1610nm)

95 Odbiorniki i węzły optyczne WĘZŁY OPTYCZNE MON Dedykowany dla sieci HFC i FTTB. 2. Pełna redundancja i segmentacja SC/ APC SC/ APC optical reveiver A O E optical reveiver B O E AGC AGC Att A Att B 10dB 10dB A dB A dB E dB E dB w kanale dosyłowym i zwrotnym. 3. Wbudowane AGC (Automatic Gain Control). 4. Zasilanie zdalne lub lokalne. 5. Moduł monitoringu Ethernet lub DOCSIS. ETH 10/ 100 BASE USB2.0 SC/ APC SC/ APC LOCAL INTERFACE mp REVERSE TRANSMITTER 2-20dB O E REVERSE TRANSMITTER 1 O E -20dB CPU DOCSIS DS MODEM US AT DS AT US A4 IS dB 0/6/ db IS A3 IS dB 0/6/ db IS AUTOLINK FILTER2 AUTOLINK FILTER1-20dB RF DETECTORS DPF TP-20dB TSI/STI JMP/1-20dB DPF TP-20dB TP-20dB 7A PS REMOTE LOCAL PS 7A 7A AC IN( MAX12A) PORT3 PORT2 PORT1 NAZWA/PARAMETRY MON-2731 MON-2731 Z KANAŁ DOSYŁOWY Zakres wejściowej mocy optycznej dbm Zakres pracy AGC dbm -7 0 Tłumienie odbicia db >45 Długość fali optycznej nm Równoważny wejściowy prąd szumów pa/ Hz < 4 Typ złącza optycznego / SC/APC Zakres częstotliwości pracy MHz , Nierównomierność charakterystyki db ± 0,75 Maksymalny poziom wyjściowy 1) dbμv 2x114 Regulacja międzystopniowa: - tłumik - korektor db elektronicznie: ,5 2) elektronicznie: ,5 Wyjściowy punkt testowy db -20 ±1 Dopasowanie na wyjściu db MHz -1,5 / okt. KANAŁ ZWROTNY Zakres częstotliwości pracy MHz , Nierównomierność charakterystyki db ± 0,75 Regulacja poziomu db elektronicznie: , z krokiem co 1 Zasilanie (zależnie od typu) Lokalne Zdalne INNE V AC /Hz / / Pobór mocy 3) W <39 <43 Typ złącza wyjściowego / PG11, 5/8 Moduł monitoringu / Eth + DOCSIS Klasa ochrony / IP52 Temperaturowy zakres pracy C Waga netto kg 3,65 Wymiary produktu (S x W x G) mm 262x212x125 Opakowanie / karton karton Indeks / D D NADAJNIKI KANAŁU ZWROTNEGO TX-1310FP TX-1310DFB TX-1550DFB TX-1xxxCWDM Długość fali optycznej 4) nm CWDM 4) Wyjściowa moc optyczna dbm/mw 0/1 3/2 3/2 Typ złącza optycznego / SC/APC (1) CENELEC 42: 1310nm@ -3dBm E1 i E2=0dB, CTB -60dBc, CSO -60dBc (2) tłumik A ,5db i tłumik A-10dB z krokiem co 0,5dB (3) z 2 x RX i 2 x TX + moduł monitoringu (4) przy zamówieniu należy zdefiniować długość fali (od 1430 do 1610nm) 91

96 Odbiorniki i węzły optyczne WĘZŁY OPTYCZNE MON Niskoszumny odbiornik. 2. Dedykowany do pracy w sieciach FTTB i RFoG. 3. Zakres częstotliwości 1,2 GHz. 4. Wbudowany układ AGC (Automatic Gain Control). OPTICAL RECEIVER SC/APC AGC O E A1 JXP E1 JXP A2 JXP 5. Kompatybilny z SCTE 174 Standard. mp IS REVERSE TRANSMITTER TP -20dB A4 6dB A3 JXP DOCSIS 3.1 SC/APC O E BURST MODE ON/OFF RF DETECTOR TP2 A5 40dB E2 JXP TP1 TP -20dB DPF TSI/STI JXP PORT2 PORT1 92 NAZWA/PARAMETRY MON-1931 KANAŁ DOSYŁOWY Zakres wejściowej mocy optycznej dbm Zakres pracy AGC dbm -6 0 Tłumienie odbicia db >45 Długość fali optycznej nm Równoważny wejściowy prąd szumów pa/ Hz <6 Typ złącza optycznego / SC/APC Zakres częstotliwości pracy MHz , , Nierównomierność charakterystyki db ± 1 Maksymalny poziom wyjściowy 1) dbμv 116 Regulacja korekcji wyjściowej db moduł JXP: , z krokiem co 1 Międzystopniowa regulacja poziomu wyjściowego (A1) db moduł JXP: 0 20, z krokiem co 1 Wyjściowy punkt testowy db -20 ± 1 Dopasowanie na wyjściu db MHz -1,5 / okt. KANAŁ ZWROTNY Zakres częstotliwości pracy MHz , , Nierównomierność charakterystyki db ± 1 Regulacja poziomu db moduł JXP: 0 20, z krokiem co 1 Zasilanie lokalne V AC /Hz / Pobór mocy W <23 Typ złącza wyjściowego / 5/8", (inne na życzenie) Klasa ochrony / IP67 Temperaturowy zakres pracy C Waga netto kg 1,6 Wymiary produktu (S x W x G) mm 223x151x98 Opakowanie / karton Indeks / D (1) CENELEC 42: 1310nm@ -3dBm E1 =0dB, CTB -60dBc, CSO -60dBc INNE

97 Odbiorniki i węzły optyczne WĘZŁY OPTYCZNE MON-1629LN 1. Dedykowany dla sieci HFC i FTTB. 2. Zgodność ze standardem SCTE 174, może OPTICAL RECEIVER SC/APC AGC O E A1 JXP AUTOLINK E1 JXP AUTOLINK pracować w sieci RFoG. 3. Prosta bezprzerwowa regulacja. Optical filter (optional) BURST MODE ON/OFF JUMPER 5dB RF DETECTOR 5dB 4. Zasilanie zdalne lub lokalne, przenoszenie zasilania. O E SC/APC REVERSE TRANSMITTER TP -20dB A3 JXP AUTOLINK TP -20dB DPF 5dB REMOTE PS OR LOCAL PS 2A 2A TSI/STI JMP/1 AC IN (4A) PORT2 PORT1 NAZWA/PARAMETRY MON-1629LN MON-1629LNZ KANAŁ DOSYŁOWY Zakres wejściowej mocy optycznej dbm Zakres pracy AGC dbm -6 0 Tłumienie odbicia db >45 Długość fali optycznej nm Równoważny wejściowy prąd szumów pa/ Hz 7 Typ złącza optycznego / SC/APC Zakres częstotliwości pracy MHz , Nierównomierność charakterystyki db ± 0,75 Maksymalny poziom wyjściowy 1) dbμv 114 Regulacja międzystopniowa: - tłumik - korektor moduł JXP: , z krokiem co 1 moduł JXP: , z krokiem co 1 Wyjściowy punkt testowy db -20 ±1 Dopasowanie na wyjściu db MHz -1,5 / okt. KANAŁ ZWROTNY Zakres częstotliwości pracy MHz , Nierównomierność charakterystyki db ± 1,0 Regulacja poziomu db moduł JXP: , z krokiem co 1 Minimalny poziom sygnału dla włączonego lasera (burst mode) dbµv 71, 75, 79, 82 (regulowany) Zasilanie V AC /Hz / (lokalne) / (zdalne i RF) Pobór mocy 2) W <17 <18 Typ złącza wyjściowego / PG11, 5/8 Klasa ochrony / IP52 Temperaturowy zakres pracy C Waga netto kg 1,3 Wymiary produktu (S x W x G) mm 235x145x80 Opakowanie / karton karton Indeks / D D NADAJNIKI KANAŁU ZWROTNEGO INNE OTBM-1310 FP OTMB-1310 DFB OTBM-1550 DFB OTBM-1xxxCWDM Długość fali optycznej 3) nm 1310 FP CWDM DFB 3) Wyjściowa moc optyczna dbm/mw 0/1 3/2 3/2 (1) CENELEC 42: 1310nm@ -3dBm E1=0dB, CTB -60dBc, CSO -60dBc (2) z nadajnikiem kanału zwrotnego OTBM (3) - przy zamówieniu należy zdefiniować długość fali (od 1290 do 1610nm) 93

98 Odbiorniki i węzły optyczne WĘZŁY OPTYCZNE MON Dedykowany dla sieci HFC i FTTB. A1 JXP E1 JXP 2. Prosta regulacja za pomocą tłumików JXP. 3. Wbudowane AGC (Automatic Gain Control). 4. Zasilanie zdalne lub lokalne. AGC A2 JXP DPF LOCAL POWER SUPPLY OR REMOTE POWER SUPPLY 2A OPTICAL RECEIVER O E O E REVERSE TRANSMITTER SC/APC SC/APC TP -20dB PORT1 NAZWA / PARAMETRY MON-1923M MON-1923ME MON-1923MZ KANAŁ DOSYŁOWY Zakres wejściowej mocy optycznej dbm Zakres pracy AGC dbm -6 0 Tłumienie odbicia db 40 Długość fali optycznej nm Równoważny wejściowy prąd szumów pa/ Hz < 7 Typ złącza optycznego / SC/APC Zakres częstotliwości pracy MHz Nierównomierność charakterystyki db ± 0,75 Maksymalny poziom wyjściowy 1) dbμv 109 Regulacja poziomu wyjściowego db moduł JXP: , z krokiem co 1 Regulacja korekcji wyjściowej db moduł JXP: , z krokiem co 1 Wyjściowy punkt testowy db -20 ± 1 Dopasowanie na wyjściu db MHz -1,5 / okt. KANAŁ ZWROTNY Zakres częstotliwości pracy MHz Nierównomierność charakterystyki db ± 1,0 Regulacja poziomu db moduł JXP: , z krokiem co 1 INNE Zasilanie V AC /Hz /50-60 (lokalne) RF: / (zdalne) RF: /50-60 (zdalne) Pobór mocy W < 8 2) Typ złącza wyjściowego / F Klasa ochrony / IP41 Temperaturowy zakres pracy C Waga netto kg 1,1 Wymiary produktu (S x W x G) mm 235x145x80 Opakowanie / karton karton Indeks / D D D NADAJNIKI KANAŁU ZWROTNEGO OTBM-1310FP OTBM-1310DFB OTBM-1550DFB OTBM-1xxxDFB Długość fali optycznej 3) nm CWDM 3) Wyjściowa moc optyczna dbm/mw 0/ 1 3/2 3/ 2 Typ złącza optycznego / SC/APC 94 (1) CENELEC 42: 1310nm@ -3dBm E1=0dB, CTB -60dBc, CSO -60dBc (2) z nadajnikiem kanału zwrotnego OTBM (3) przy zamówieniu należy zdefiniować długość fali

99 Odbiorniki i węzły optyczne WĘZŁY OPTYCZNE MON-200 A1 JXP E1 JXP 1. Zakres częstotliwości pracy do 1002 MHz nm, 1610 nm lub inne długości fali CWDM w kanale zwrotnym. AGC A4 JXP A3 JXP DPF 3. Niski poziom wejściowej mocy optycznej od -9dBm. 4. Niski poziom poboru mocy. 1A LOCAL PS 1A 1A PS O E RFoG 1550±10nm SC/APC 1610/1310nm AC IN (1A) TP -20dB PORT1 NAZWA/PARAMETRY MON-200 (1,0 GHz) KANAŁ DOSYŁOWY Zakres wejściowej mocy optycznej dbm Zakres pracy AGC dbm -6 0 Tłumienie odbicia db >40 Długość fali optycznej nm 1550 ±10 Równoważny wejściowy prąd szumów pa/ Hz <7 Typ złącza optycznego / SC/APC Zakres częstotliwości pracy MHz Nierównomierność charakterystyki db ± 0,75 Maksymalny poziom wyjściowy 1) dbμv 96 Regulacja korekcji wyjściowej db moduł JXP: 0 15, z krokiem co 1 Wyjściowy punkt testowy db -20 ± 1 Dopasowanie na wyjściu db MHz -1,5 / okt. KANAŁ ZWROTNY Zakres częstotliwości pracy MHz 5 85 Nierównomierność charakterystyki db ± 0,75 Regulacja poziomu db moduł JXP: 0 20, z krokiem co 1 Zasilanie Lokalne INNE V AC /Hz / Pobór mocy W <8 Minimalny poziom sygnału z włączonym laserem (burst mode) dbµv 75 ±1 Typ złącza wyjściowego / F Klasa ochrony / IP41 Temperaturowy zakres pracy C Waga netto kg 1,1 Wymiary produktu (S x W x G) mm 107x155x75 Opakowanie / karton Indeks / D Długość fali optycznej 2) nm CWDM 2) Wyjściowa moc optyczna dbm/mw 3/2 (1) CELENEC -6dbm 3,5%OMI, CTB -60dB, CSO -60dB (2) przy zamówieniu należy zdefiniować długość fali (od 1270 do 1610nm) 95

100 Odbiorniki i węzły optyczne WĘZŁY OPTYCZNE MON Zakres częstotliwości pracy do 1218MHz nm, 1610nm lub inne długości fali CWDM w kanale zwrotnym. 3. Kompaktowa obudowa. 4. Sygnalizatory LED dla zasilania oraz poziomu mocy wejściowej. 5. Niski poziom poboru mocy. 1550nm±10nm SC/APC 1xxx CWDM O E AGC DPF DOCSIS 3.1 TP -20dB PORT1 NAZWA/PARAMETRY MON-100 KANAŁ DOSYŁOWY Zakres wejściowej mocy optycznej dbm Zakres pracy AGC dbm -6 0 Tłumienie odbicia db 40 Długość fali optycznej nm 1550 ±10 Równoważny wejściowy prąd szumów pa/ Hz <7 Typ złącza optycznego / SC/APC Zakres częstotliwości pracy MHz Nierównomierność charakterystyki db ± 0,75 Maksymalny poziom wyjściowy 1) dbμv 80 Korekcja wyjściowa db 5 Wyjściowy punkt testowy db -20 ± 1 Dopasowanie na wyjściu db MHz -1,5 / okt. KANAŁ ZWROTNY Zakres częstotliwości pracy MHz 5 85 Nierównomierność charakterystyki db ± 0,75 Zasilanie 2) V DC 9 2) Pobór mocy (490 ma/9v) W 4,6 INNE Minimalny poziom sygnału z włączonym laserem (burst mode) dbµv 75 ±1 Klasa ochrony / IP54 Temperaturowy zakres pracy C Typ złącza wyjściowego / F Waga netto kg 0,3 Wymiary produktu (S x W x G) mm 100 x 130 x 30 Opakowanie / karton Indeks / D Długość fali optycznej 3) nm CWDM 3) Wyjściowa moc optyczna dbm/mw 3/2 96 (1) (CELENEC -6dbm 3,5%OMI, CTB -60dB, CSO -60dB (2) zasilacz w komplecie (3) przy zamówieniu należy zdefiniować długość fali (od 1270 do 1610nm)

101 Wzmacniacze szerokopasmowe WZMACNIACZE MAGISTRALNE WHU-927NG 1. Wysoki poziom wyjściowy: 2 x 127 dbµv. A2 JXP STI/TSI E2 JXP 2. Dwa niezależne wzmacniacze końcowe oparte E2 JXP na układach hybrydowych GaAs. E1 JXP 3. Aktywny lub pasywny kanał zwrotny. A1 A3 JXP 4. Zabezpieczenie przed przepięciami pochodzącymi z linii. JXP DPF 5. Zdalne zasilanie z możliwością przenoszenia prądu DPF A4 JXP E4 TP -20dB EQP/EQA TP -20dB JMP/FPA JXP na dowolne wyjście. SWITCH MODE POWER SUPPLY A3 JXP TP -20dB DPF 3,15A TP -20dB TP -20dB JMP/SIO/TAU LOCAL AC INPUT 10A 10A 10A 10A INPUT OUTPUT OUTPUT 2 OUTPUT 1 NAZWA/PARAMETRY WHU-927NG KANAŁ DOSYŁOWY Zakres częstotliwości pracy MHz , , Wzmocnienie db 2 x 38 (dla rozgałęźnika międzystopniowego STI-3,5) Nierównomierność charakterystyki wzmocnienia db ± 1 Maksymalny poziom wyjściowy 1) dbμv 2 x 114 Tłumik wejściowy db moduł JXP: 0 20, z krokiem co 1 Korektor wejściowy db moduł JXP: 0 20, z krokiem co 1 Tłumik międzystopniowy (wspólny dla obu torów) db moduł JXP: 0 10, z krokiem co 1 Korektor międzystopniowy db moduł JXP: , z krokiem co 1 Punkt testowy db -20 Współczynnik szumów db <7,5 Dopasowanie dla wszystkich wej/wyj: - w zakresie częstotliwości 5 40MHz - w zakresie częstotliwości MHz db 18 MHz -1,5 / okt. KANAŁ ZWROTNY Zakres częstotliwości pracy MHz , , Wzmocnienie (*pasywne) db -6* lub 20 Nierównomierność charakterystyki wzmocnienia db ± 1 Tłumik wejściowy db moduł JXP: 0 20, z krokiem co 1 Tłumik wyjściowy db moduł JXP: , z krokiem co 1 Korektor wyjściowy db moduł JXP: 0 10, z krokiem co 1 Punkt testowy db -20 ± 1 Współczynnik szumów db < 6 INNE Napięcie zasilania V AC /Hz / Pobór mocy W < 30 Prąd obciążenia wyjść A maksymalnie 7 Typ złączy / 5/8 Klasa ochrony / IP52 Temperaturowy zakres pracy C Waga netto kg 3,3 Wymiary produktu mm 255x202x95 Opakowanie / karton Indeks / I (1) CENELEC 42: korekcja międzystopniowa 9 db, CTB -60dBc, CSO -60dBc 97

102 Wzmacniacze szerokopasmowe WZMACNIACZE MAGISTRALNE WHO-929NG A2 JXP E2 JXP 1. Wysoki poziom wyjściowy 129 dbµv (DIN 45004B) 2. Szeroki zakres konfiguracji. 3. Aktywny lub pasywny kanał zwrotny wymienne wkładki. E1 JXP 4. Zabezpieczenie przed przepięciami pochodzącymi z linii. 5. Zdalne zasilanie z możliwością przenoszenia prądu A1 JXP na dowolne wyjście. DPF A3 JXP E3 JXP DPF EQP/EQA TP -20dB JMP/FPA TP -20dB INPUT OUTPUT 2 OUTPUT 1 NAZWA/PARAMETRY WHO-929NG KANAŁ DOSYŁOWY Zakres częstotliwości pracy MHz , Wzmocnienie db 39 Nierównomierność charakterystyki wzmocnienia db ± 1 Maksymalny poziom wyjściowy (CENELEC 42), korekcja międzystopniowa 0 db, CTB -60dBc, CSO -60dBc dbµv 114 Tłumik wejściowy db moduł JXP: 0 20, z krokiem co 1 Korektor wejściowy db moduł JXP: 0 20, z krokiem co 1 Regulacja międzystopniowa - tłumik - korektor db moduł JXP: , z krokiem co 1 moduł JXP: , z krokiem co 1 Punkt testowy db -20 ± 1 Współczynnik szumów db <8 Dopasowanie dla wszystkich wej/wyj: - w zakresie częstotliwości 5 40MHz - w zakresie częstotliwości MHz db 18 MHz -1,5 / okt KANAŁ ZWROTNY Zakres częstotliwości pracy MHz , Wzmocnienie db -2,5 / 25 Nierównomierność charakterystyki wzmocnienia db ± 1 Tłumik wyjściowy db moduł JXP: , z krokiem co 1 Korektor wyjściowy db moduł JXP: , z krokiem co 1 Punkt testowy db -20 ± 1 Współczynnik szumów db < 6 Napięcie zasilania V AC /Hz / Pobór mocy (pasywny / aktywny kanał zwrotny) W 14 / 16 Prąd obciążenia wyjść A maksymalnie 7 Typ złączy / 5/8 lub PG11 Klasa ochrony / IP52 1) Temperaturowy zakres pracy ºC Waga netto kg 1,4 Wymiary produktu mm 219 x 134 x 96 Opakowanie / karton Indeks / I (1) dostępna wersja IP67 INNE 98

103 Wzmacniacze szerokopasmowe WZMACNIACZE MAGISTRALNE WXO-919NG A2 JXP E2 JXP 1. Maksymalny poziom wyjściowy: 2 x 119 dbµv. 2. Prosta konfiguracja uniwersalne, wymienne moduły JXP. 3. Aktywny kanał zwrotny. E1 JXP 4. Wbudowane zabezpieczenie przed przepięciami pochodzącymi z linii. A1 JXP 5. Możliwość podania napięcia zasilania na wyjścia OUT1 / OUT2. 6. Wbudowany filtr ingresu (17 MHz). A3 JXP E3 JXP 20dB TP -20dB 17MHz TP -20dB TP -20dB 4A 4A 4A INPUT AC/DC POWER SUPPLY OUTPUT 2 OUTPUT 1 NAZWA/PARAMETRY WXO-919NG KANAŁ DOSYŁOWY Zakres częstotliwości pracy MHz Wzmocnienie db 2 x 33 Nierównomierność charakterystyki wzmocnienia db ±1,0 Maksymalny poziom wyjściowy (CENELEC 42), korekcja międzystopniowa 9 db, CTB -60dBc, CSO -60dBc dbµv Tłumik wejściowy db moduł JXP: , z krokiem co 1 Korektor wejściowy db moduł JXP: , z krokiem co 1 Regulacja międzystopniowa: - tłumik - korektor 2x104 db moduł JXP: 0 15, z krokiem co 1 moduł JXP: 0 10, z krokiem co 1 Punkt testowy db -20 ± 1 Współczynnik szumów db <7 Dopasowanie dla wszystkich wej/wyj: - w zakresie częstotliwości 5 40MHz - w zakresie częstotliwości MHz db 18 18@40MHz 1,5 / okt. KANAŁ ZWROTNY Zakres częstotliwości pracy db Wzmocnienie db 25 Nierównomierność charakterystyki wzmocnienia db ± 1 Tłumik wyjściowy db moduł JXP: , z krokiem co 1 Korektor wyjściowy db moduł JXP: , z krokiem co 1 Punkt testowy db -20 ± 1 Współczynnik szumów db < 6 Napięcie zasilania V AC /Hz / Pobór mocy (pasywny kanał zwrotny) W <10,0 Pobór prądu dla napięcia zasilania 24V AC / 90V AC A 0,66 / 0,3 Typ złączy / 5/8 lub PG11 Klasa ochrony / IP52 1) Temperaturowy zakres pracy ºC Waga netto kg 1,0 Wymiary produktu mm 219 x 134 x 96 Opakowanie / karton Indeks / I (1) dostępna wersja IP67 INNE 99

104 Wzmacniacze szerokopasmowe WZMACNIACZE BUDYNKOWE WHX-823/923/829/929 E2 JXP E2 JXP 1. Prosta konfiguracja wzmacniacza. E1 E1 JXP 2. Zabezpieczenie przed przepięciami pochodzącymi z linii. A1 A1 JXP 3. Lokalne lub zdalne zasilanie wzmacniacza. A3 JXP E3 JXP 20dB A3 JXP E3 JXP 20dB 4. Aktywny lub pasywny lub wyłączony kanał zwrotny. 17MHz TP -20dB 17MHz TP -20dB 5. Wysokiej jakości układ zasilający. TP -20dB TP -20dB INPUT OUTPUT INPUT OUTPUT WHX-82x WHX-92x NAZWA/PARAMETRY WHX-823 WHX-923 WHX-829 WHX-929 KANAŁ DOSYŁOWY Zakres częstotliwości pracy MHz Wzmocnienie db Nierównomierność charakterystyki wzmocnienia db ±0,75 ±1,0 Maksymalny poziom wyjściowy (CENELEC 42), korekcja międzystopniowa 0 db, CTB -60dBc, CSO -60dBc dbµv Tłumik wejściowy db płynna 0 20 moduł JXP: , z krokiem co 1 płynna 0 20 moduł JXP: , z krokiem co 1 Korektor wejściowy db płynna 0 20 moduł JXP: , krokiem co 1 płynna 0 20 moduł JXP: , z krokiem co 1 Korektor międzystopniowy db moduł JXP: , z krokiem co 1 moduł JXP: , z krokiem co 1 Punkt testowy db -20 ±1,0-20 ±1,0 Współczynnik szumów db <7,5 <7,5 Dopasowanie dla wszystkich wej/wyj: - w zakresie częstotliwości 5 40MHz - w zakresie częstotliwości MHz db 18 18@40MHz 1,5 / okt @40MHz 1,5 / okt. KANAŁ ZWROTNY Zakres częstotliwości pracy MHz Wzmocnienie db -50 lub -2,5 lub lub -2,5 lub 20 Nierównomierność charakterystyki wzmocnienia db ± 1 ± 1 Tłumik wyjściowy db płynna 0 20 moduł JXP: 0 20, z krokiem co 1 płynna 0 20 moduł JXP: 0 20, z krokiem co 1 Korektor wyjściowy db płynna 0 10 moduł JXP: 0 10, z krokiem co 1 płynna 0 10 moduł JXP: 0 10, z krokiem co 1 Punkt testowy db -20 ± 1-20 ± 1 Współczynnik szumów db < 7 < 7 INNE Napięcie zasilania lokalne AC/Hz V AC /Hz / / zdalne AC/Hz V AC /Hz / / Pobór mocy (pasywny kanał zwrotny) W <6,5 <13 Pobór prądu dla napięcia zasilania 28V AC / 65V AC A 0,165 / 0,4 0,165 / 0,4 Typ złączy / F F Klasa ochrony / IP52 IP52 Temperaturowy zakres pracy o C Waga netto kg 1,0 1,0 Wymiary produktu mm 107x155x75 107x155x75 Opakowanie / karton karton Indeks / I (lokalne) I (zdalne) I (lokalne) I (zdalne) I (lokalne) I (zdalne) I (lokalne) I (zdalne) 100

105 Wzmacniacze szerokopasmowe WZMACNIACZE BUDYNKOWE WMX-822/922/922A 1. Wysoki poziom wyjściowy: 122 dbµv. 2. Prosta konfiguracja wzmacniacza. 3. Zabezpieczenie przed przepięciami pochodzącymi z linii. 4. Lokalne lub zdalne zasilanie wzmacniacza. 5. Aktywny lub pasywny kanał zwrotny. E1 A1 WMX-822 WMX-922 WMX-922A E1 JXP A1 JXP E1 JXP A1 JXP A2 JXP INPUT OUTPUT INPUT OUTPUT INPUT OUTPUT NAZWA/PARAMETRY WMX-822 MZ/M WMX-922 M/MZ WMX-922 AM/AMZ KANAŁ DOSYŁOWY Zakres częstotliwości pracy MHz Wzmocnienie db 34,5 ± 1 Nierównomierność charakterystyki wzmocnienia Maksymalny poziom wyjściowy (CENELEC 42), korekcja międzystopniowa 9 db, CTB -60dBc, CSO -60dBc db ±0,75 ±1,0 ±0,75 dbµv 105 Tłumik wejściowy db płynna 0 20 moduł JXP: , z krokiem co 1 moduł JXP: , z krokiem co 1 Korektor wejściowy db płynna 0 20 moduł JXP: , z krokiem co 1 moduł JXP: , z krokiem co 1 Punkt testowy db brak -20 ± 1 Współczynnik szumów db <7,5 Dopasowanie dla wszystkich wej/wyj: - w zakresie częstotliwości 5 40MHz - w zakresie częstotliwości MHz db 18 18@40MHz 1,5 / okt. KANAŁ ZWROTNY Zakres częstotliwości pracy MHz Typ kanału zwrotnego/ tłumienie db pasywny / -2 aktywny / moduł JXP: , z krokiem co 1 Wzmocnienie db -2 ± 1 19 ± 1 Współczynnik szumów db < 3 < 7 Napięcie zasilania lokalne V AC /Hz / / zdalne V AC /Hz / / Pobór mocy W <5,5 <8 Typ złączy / F Klasa ochrony / IP20 Temperaturowy zakres pracy o C Waga netto kg 0,7 Wymiary produktu mm 155x80x53 155x80x53 Opakowanie / karton karton INNE Indeks / I (M) I (MZ) I (M) I (ZM) I (AM) I (AMZ) 101

106 Splittery optyczne PASYWA OPTYCZNE NAZWA/PARAMETRY Splitter 1x2 Splitter 1x4 Splitter 1x8 Splitter 1x16 Splitter 1x32 Splitter 1x64 Splitter 1x128 Operacyjna długość fali nm Straty/tłumienie wtrąceniowe (IL) Max ( ) db 3,8 7,4 10,5 13,6 17,0 20,5 23,6 Jednolitość ( ) db 0,6 0,6 0,8 1,0 1,3 2,0 2,0 Strata zależna od polaryzacji (PDL) ( ) db 0,2 0,2 0,2 0,3 0,3 0,3 0,4 Straty odbiciowe (RL) db 55 Kierunkowość db 55 Obudowa / ABS Typ złącz / SC/APC Długość przewodu pigtail / złącze m 1 Opakowanie / blister Indeks / L L L L L L L NAZWA/PARAMETRY MUX 1/4 DEMUX 1/4 MUX 1/8 DEMUX 1/8 Ilość wyjść/kanałów MHz 4 8 Długość fali wiązki głównej / 1310/1510/1530/1550/ /1470/1490/1510/1530/1570/1590/1610 Szerokość kanału nm λc ± 6,5 λc ± 6,5 Tłumienie/straty wtrąceniowe db 1.3 1,8 Separacja/tłumienie Kanał sąsiadujący db Pomiędzy kanałami Jednolitość (temperatura pokojowa) db 0,43 0,8 Tętnienia powrotne db 0,3 0,8 Strata w zależności od polaryzacji (PDL) db < 0,2 < 0,2 Straty odbiciowe db > 45 > 45 Kierunkowość db > 50 > 50 Maksymalna moc optyczna mw Temperatura pracy 0C Temperatura przechowywania 0C Rodzaj złącz Rodzaj światłowodu / SC/APC ITU-T SMF-28, YOFC657A2 wejście: 900µm - czarny / wyjście: 900µm - biały Długość przewodu pigtail / złącze / 1,4 ±0,2 Opakowanie (wymiary opakowania) / karton (47x30,5x8) karton (44x25x6) Indeks / L L L L WAŻNE! W przypadku zainteresowania innymi produktami z kategorii Pasywa optyczne, prosimy o kontakt telefoniczny pod nr lub mailowy na adres: catv@telmor.pl 102

107 Gniazda abonenckie GNIAZDA FTTH NAZWA/PARAMETRY FTTH FOS-2 FTTH FOS-4 Ilość wyjść szt. 2 4 Adapter typ złącza / SC/APC Rodzaj włókna / światłowód SM (jednomodowy) Tłumienia złącz db 0,20 (+/- 0,1dB) Temperatura pracy C od -25 do +70 Obudowa/materiał / ABS Wymiary produktu mm 85x85x25 150x110x30 Waga netto kg 0,08 0,14 Opakowanie / worek worek Indeks / X X GNIAZDO R/TV NAZWA/PARAMETRY GA-26FB WE TV MHz Zakres częstotliwości pracy WE R MHz WE TV MHz 2±0,5 Tłumienie strat toru WE R MHz 7±1 WYJ TV db >30,0 Separacja WYJ R db >25,0 Blokada kanału zwrotnego / filtr kanału zwrotnego <87MHz Skuteczność ekranowania (5-862MHz) db >86 Impedancja Ohm 75 Typ złącz na wyjściu / F Wymiary produktu ze złączami mm 60x58x18 Waga netto kg 0,07 Opakowanie / worek Indeks / K GNIAZDO RTV/SAT NAZWA/PARAMETRY GFS-520 Zakres częstotliwości pracy MHz IN1 SAT1 MHz <1,5 Tłumienie strat toru IN1 RTV MHz <1,5 IN2 SAT2 MHz <1,0 Maksymalne napięcie/ prąd przenoszone przez gniazdo V/mA +20/250 (DC PASS) Impedancja Ohm 75 Typ złącz na wyjściu / F Wymiary produktu mm 100x80x25 Waga netto kg 0,14 Opakowanie / worek Index / K EAN /

108 Gniazda abonenckie GNIAZDA MULTIMEDIALNE Gniazda GMF 1. Pełny zakres częstotliwości pracy 5-862MHz. 2. Rozdział sygnałów na oddzielne, dedykowane wyjścia: R/TV/DATA. 3. Jednakowe tłumienie strat sygnału dla obu kierunków transmisji w torze DATA 10,5dB. 4. Skuteczna blokada zakłóceń od strony wyjść w kierunku kanału zwrotnego >30dB. 5. Solidna, odlewana obudowa ZnAl zapewniająca bardzo dobre ekranowanie. 6. Prosty montaż i pewne podłączenie gniazda typu F. 7. Możliwość montażu gniazda w obudowie typu myszka. NAZWA / PARAMETRY GMF-350 GMF-351 GMF-352 GMF-353 Rodzaj gniazda / DATA/RTV DATA/TV/RADIO DATA/RTV/RTV DATA/RTV Pasmo zaporowe RTV->WE MHz Zakres częstotliwości pracy Tłumienie zaporowe Tłumienie strat toru Separacja wyjść WE->RTV WE->TV WE->R MHz WE->D D->WE RTV->WE > 45 - > 50 > 45 db TV i R->WE - > WE->RTV 3,0 / 2 x 6,0 4,0 TV / 4,0 ±1,0 / R db / 13,0 ± 1,0 / WE->D max.10,5 max.10,5 max.10,0 max. 4,5 D->WE max.1,0! max.1,0! max.1,0! max.1,0! RTV-D D-TV D-R 5-65 MHz > 50 - > 50 > MHz > 25 - > 25 > MHz - > MHz db - > MHz - > MHz - > R-TV MHz > Poziom sygnału podawanego z modemu na wyj. D (5-65 MHz) dbµv 120 Impedancja Ohm 75 Typ złącz / 3x F 4x F 4x F 3x F Wymiary produktu mm 60x58x19 Wymiary obudowy mm 100x80x25 Waga netto z obudową kg 0,12 Opakowanie / worek Indeks / K K K K

109 Gniazda abonenckie GNIAZDA MULTIMEDIALNE Gniazda GMDF 1. Pełna, podwójna galwaniczna izolacja pomiędzy wejściem a wyjściami. 2. Izolacja wysokonapięciowa wejścia 2,12 kv / DC. 3. Układ zabezpieczający przed przemagnesowaniem rdzenia w przypadku wysokich poziomów sygnałów. 4. Odlewana, metalowa obudowa. 5. Możliwość montażu gniazda w obudowie typu myszka. NAZWA / PARAMETRY GMDF-350 GMDF-351 GMDF-352 GMDF-353 GMDF-354 Rodzaj gniazda / DATA/RTV DATA/TV/RADIO DATA/RTV/RTV DATA/RTV DATA/DATA/RTV Zakres częstotliwości pracy Tłumienie strat toru Separacja wyjść WE->RTV WE->TV WE->R MHz WE->D RTV/TV ->WE D->WE WE->R WE->TV 5-65MHz MHz 13,0; typ. 12,5 5-65MHz MHz 4,0; typ. 3, MHz 5,0; typ. 4,5 40 RTV/TV->WE 5-65MHz db MHz 10,0; typ. 9,5 10,0; typ. 9,5 10,0; typ. 9,5 5,0; typ. 4,5 9,5; typ. 8,5 WE->D MHz 10,5; typ. 10,0 10,5; typ. 10,0 10,5; typ. 10,0 5,5; typ. 5,0 10,0; typ. 9,0 D->WE 5-65MHz 2,0; typ. 1,5 2,0; typ. 1,5 2,0; typ. 1,5 2,0; typ. 1,5 5,5; typ. 4,5 WE->RTV D-RTV D-TV D-R D-D RTV-RTV 5-65MHz > 40 - > 40 > 40 > MHz 2,5; typ. 2,0-8,5; typ. 7,5 4,5; typ. 4,0 5,0; typ. 4, MHz 3,2; typ. 2,5-9,5; typ. 8,5 5,0; typ. 4,5 6,0; typ. 5,5 5-65MHz MHz MHz MHz MHz MHz db MHz MHz MHz MHz R-TV MHz Impedancja Ohm 75 Typ złącz / 3x F 4x F 4x F 3x F 4x F Wymiary produktu mm 60x58x19 Wymiary obudowy mm 100x80x25 Waga netto z obudową kg 0,12 Opakowanie / worek Indeks / K K K K K

110 Gniazda abonenckie GNIAZDA MULTIMEDIALNE Gniazdo GMC 1. Pełny zakres częstotliwości pracy 5-862MHz. 2. Gniazdo wykonane w systemie RadiusMax. 3. Rozdział sygnałów na oddzielne, dedykowane wyjścia: R/TV/DATA. 4. Wysoka odporność na silne sygnały z modemów - wyjście DATA, 5. Skuteczna blokada zakłóceń z wyjścia R/TV w kierunku zwrotnym. 6. Możliwość montażu pod- i natynkowego. 7. Konstrukcja przystosowana do większości ramek systemowych dostępnych na rynku. 8. Pasująca obudowa typu OGC-121. NAZWA/PARAMETRY GMC-351 Zakres częstotliwości pracy Tłumienie strat toru Separacja WE R MHz WE TV MHz WE D MHz WE R db 13 WE TV db 4,0 WE D db 10.5 D WE db 1,0 D TV D R db db >30 (5-65 MHz) >18-1,5 ( MHz) >40 (5-65 MHz) >30 ( MHz) R TV db >20 Skuteczność ekranowania (5-862MHz) db >85 Impedancja Ohm 75 Typ złącz na wyjściu / IEC Wymiary produktu mm 70x70x28 Waga netto kg 0,125 Opakowanie / worek Indeks / K OBUDOWY DO GNIAZD NAZWA/PARAMETRY OGF-116 OGF-316 OGC-121 Wymiary produktu mm 95x70x25 100x80x25 80x80x28 Rodzaj tworzywa / ABS ABS ABS Waga netto kg 0,045 0,055 0,04 Opakowanie / worek worek worek Indeks / K K K

111 Gniazda abonenckie, Pasywa RF, filtry ROZGAŁĘŹNIKI HERMETYCZNE NAZWA/PARAMETRY RCH-102 RCH-103 SYMETRYCZNY RCH-103 NIESYMETRYCZNY Zakres częstotliwości pracy MHz Liczba wejść / Liczba wyjść / Tłumienie przelotowe wyjścia symetryczne Tłumienie przelotowe wyjścia niesymetryczne db 2x5,6 ±0,6 3x8,2 ±0,6 2x7,5 ±0,6 db / / 1x4,5 ±0,6 Separacja wyjść db 20 Tłumienie niedopasowania db 18 Wymiary produktu mm 136,7x123,7x72 Waga netto kg 0,6 Opakowanie / karton karton karton Indeks / L L L ODGAŁĘŹNIKI HERMETYCZNE NAZWA/PARAMETRY OCH-108 OCH-112 OCH-116 OCH-212 OCH-216 OCH-220 Zakres częstotliwości pracy MHz Liczba wejść/wyjść / 1 Liczba odgałęzień / 1 2 Tłumienie przelotowe db 2,4 ±0,6 1,6 ±0,6 1,5 ±0,6 2,3 ±0,6 1,9 ±0,6 1,4 ±0,6 Tłumienie odgałęzienia db 8,0 ±1,5 12 ±1,5 16 ±1,5 12 ±1,5 16 ±1,5 20 ±1,5 Separacja wyjść (db) db 20 Tłumienie niedopasowania WE/WY/TAP db 16 Wymiary produktu mm 136,7x123,7x72 Waga netto kg 0,475 0,475 0,465 0,475 0,480 0,480 Opakowanie / karton karton karton karton karton karton Indeks / L L L L L L

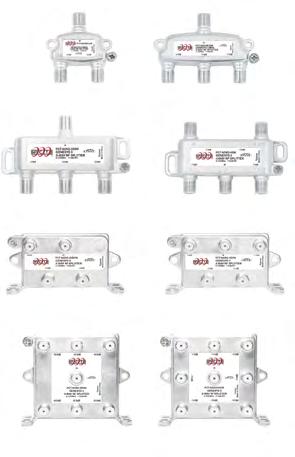

112 Pasywa RF, filtry ROZGAŁĘŹNIKI BUDYNKOWE 1. Równomierny podział mocy sygnału wejściowego na 2 lub 3 wyjścia. 2. Bardzo dobra separacja wyjść. 3. Wysoka skuteczność ekranowania. 4. Solidna, odlewana, metalowa obudowa. NAZWA/PARAMETRY RA-2F RA-3F RM-2F RM-3F RM-4F Zakres częstotliwości pracy MHz Liczba wejść / Liczba wyjść / Tłumienie: 5-862MHz 1GHz db 4,0 ±1,5 8,5 ±2,0 4,0 5,5 Separacja wyjść db / / >20 >20 >15 Tłumienie niedopasowania wejście wyjście db >5 >5 >5 >5 Wymiary produktu mm 58x59x18 79x59x18 58x59x18 79x59x18 79x59x18 Waga netto kg 0,06 0,095 0,06 0,095 0,095 Opakowanie / worek worek worek worek worek Indeks / K K K K K EAN / ,5 7, ,0 9, Zakres częstotliwości pracy MHz. 2. Wysoka separacja pomiędzy wyjściami. 3. Bardzo skuteczne ekranowanie. 4. Solidna, odlewana, metalowa obudowa. NAZWA/PARAMETRY PCT W PCT W PCT WB PCT W PCT W PCT W Zakres częstotliwości pracy MHz Liczba wejść / Liczba wyjść / Tłumienie 5-47 MHz MHz MHz MHz Separacja wyjść 5-47 MHz MHz MHz MHz Tłumienie niedopasowania wej./wyj MHz MHz MHz MHz db db db 3,5 3,9 3,9 4, ,5/6,9 3,9/7,3 3,9/7,5 4,0/8, Wymiary produktu mm 58x48x16 58x48x16 58x48x16 87x48x18 98,5x55x18 135,9x44,5x29,5 Waga netto kg 0,035 0,035 0,035 0,07 0,107 0,135 Opakowanie / worek worek worek worek worek worek Indeks / L L L L L L Rozgałęźniki PCT serii 1000 są dostępne w wersji z poziomym lub pionowym układem portów. 5,8 6,2 6,5 7, ,9 7,3 7,5 8, ,3 9,6 9,9 11, ,3 11,0 11,5 12,

113 Pasywa RF, filtry 1. Doskonałe parametry, technologia zoptymalizowana do DOCSIS Pasmo pracy do 1200 MHz. 3. Podniesiona odporność na zakłócenia wynikające z intermodulacji oraz harmoniczynch. 4. Wysoka izolacja pomiędzy wyjściami. 5. Lutowana obudowa zapewnia wysoki poziom RFI -120dB. 6. Zabezpieczenia przed przepięciami do 6kV. 7. Spełnia normy SCTE. DOCSIS 3.1 NAZWA / PARAMETRY PCT-NGN3M-2W PCT-NGN3M-3W PCT-NGN3M-3WB PCT-NGN3M-4W PCT-NGN3M-6W PCT-NGN3M-8W Zakres częstotliwości pracy MHz Liczba wejść / 1 Liczba wyjść / Tłumienie 5-10 MHz MHz MHz MHZ MHz MHz Separacja 5-10 MHz MHz MHz MHZ MHz MHz Tłumienie niedopasowania wej./wyj MHz MHz MHz MHz db db db 3,5 3,5 3,6 3,8 3,9 4, ,5/6,8 3,5/6,8 3,6/7,0 3,7/7,5 3,8/7,8 4,0/8, Typ / poziomy poziomy pionowy pionowy pionowy pionowy Opakowanie / worek worek worek worek worek worek 5,1 5,1 5,4 5,8 6,1 6, ,4 7,3 7,3 7,5 7,7 8, ,4 8,4 9,1 9,8 10,0 10, ,8 10,6 10,8 11,2 11,5 12, ROZGAŁĘŹNIKI SATELITARNE NAZWA/PARAMETRY RF-12 RF-13 RF-14 Zakres częstotliwości pracy MHz Liczba wejść / Liczba wyjść / Tłumienie: 5-862MHz MHz db 4,0 5,5 Separacja wyjść db >20 >20 >20 Tłumienie niedopasowania wejście wyjście db >10 >10 >10 Wymiary produktu mm 56x52x115 78x47x15 78x47x15 Waga netto kg 0,03 0,04 0,045 Opakowanie / worek worek worek Indeks / L L L ,0 9,5 8,1 10,0 109

114 Pasywa RF, filtry MUX-DEMUX ROZGAŁĘŹNIKI RTV/SAT BUDYNKOWE NAZWA/PARAMETRY SCQ-410 MI-2TS MI-3ICT Zakres częstotliwości pracy MHz TV: SAT: TV: 5-862; SAT: Liczba wejść / 5 (1x TV, 4x SAT) 2 (1x TV, 1x SAT) 3 (1xTV, 2x SAT) Liczba wyjść / 4 (TV+SAT) 1 (TV+SAT) 2 (2x TV+SAT) Tłumienie Automatyczne wyłączanie/ włączanie napięcia 12V dla toru TV db dla TV: 9 dla SAT: 1 dla TV: 4 dla SAT: 1,5 dla TV: 6 dla SAT1/SAT2: 2/2 / tak nie nie Wymiary produktu mm 148x105x24 66x38x15 78x52x15 Waga netto kg 0,27 0,03 0,05 Opakowanie / karton blister worek blister worek blister Indeks / B B X B X B EAN PMM obudowa bryzgoszczelna / nie tak nie Indeks (PMM) / B B B EAN (PMM) /

115 Pasywa RF, filtry FILTRY FAR 50 LTE FAR 50 LTE DC FAR 60 LTE FAR 60 LTE DC FPL 2160 ESA-338 Technologia SAW l l l l Technologia LC l l NAZWA/PARAMETRY FAR 50 LTE FAR 50 LTE DC FAR 60 LTE FAR 60 LTE DC FPL-2160 ESA-338 Zakres częstotliwości pracy MHz Tłumienie w paśmie pracy db 4,0 4,0 3 ±1,0 Tłumienie w paśmie zaporowym db >18/ >26/ >30/ >18/ >26/ >30/ ±2 / VHF (k06-k12) 2,5 ±1,5 / UHF (k21-k69) / Regulowane 3 15 ±2 Przejście DC (tak/nie) / nie tak nie tak tak tak Typ złącz / F F F F Wymiary produktu mm 64 x Ø20 64 x Ø20 70 x Ø20 78x60x20 Waga netto kg 0,045 0,045 0,05 0,055 0,1 Opakowanie / worek worek worek blister worek Indeks / F F F F O O F EAN /

116 Kable telekomunikacyjne KABLE KONCENTRYCZNE 75 OHM TT6 LSZH CCS 305 TT6 Cu 100 TT6 LSZH Cu 305 TT113 LSZH Cu 305 TT113 LSZH Cu 500 TT 113 Cu, PE GEL 100 TT 113 Cu, PE GEL 305 Typoszereg kabla RG6 RG6 RG6 RG6 RG6 RG6 RG6 RG11 Tri-Shield (3-ekrany) TT11 CCS 305 l l l l l l l l % oplotu Klasa ekranowania A Żyła - stal miedziowana l l l l l l l - l l Żyła - miedź - l l l l l l - Dielektryk spieniany fizycznie Powtarzalność parametrów Klasa odporności na ogień Przeznaczenie kabla l l l l l l l l l l l l l l l l Dca Eca Dca Dca Dca F F Eca wewnętrzny wewnętrzny wewnętrzny wewnętrzny wewnętrzny zewnętrzny zewnętrzny wewnętrzny NAZWA/PARAMETRY TT6 LSZH CCS 305 TT6 Cu 100 TT6 LSZH Cu 305 TT113 LSZH Cu 305 Zakres częstotliwości pracy MHz Tłumienność db/100m 5,25 (55MHz) 9,35 (187MHz) 14,43 (450MHz) 18,54 (750MHz) 33,96 (2250MHz) 37,50 (3000MHz) 5,25 (55MHz) 9,35 (187MHz) 14,43 (450MHz) 18,54 (750MHz) 30,64 (2150MHz) 36,93 (3000MHz) Impedancja Ohm 75 ±3 TT113 LSZH Cu 500 TT113 Cu, PE GEL 100 5,25 (88MHz) 7,64 (174MHz) 12,26 (470MHz) 16,48 (790MHz) 28,10 (2150MHz) 34,90 (3000MHz) TT113 Cu, PE GEL 305 TT11 CCS 305 3,15 (55MHz) 6,72 (250MHz) 9,02 (450MHz) 11,97 (750MHz) 14,27 (1000MHz) Średnica płaszcza mm 7,57 6,93 7,0 10,2 Średnica dielektryka mm 4,57 4,8 7,11 Średnica rdzenia mm 1,02 1,13 1,63 Długość szpuli mm Waga brutto kg 14, ,2 15,1 24,2 9,4 12,3 29,2 Opakowanie (szpula) / drewniana plastikowa drewniana drewniana plastikowa drewniana drewniana Indeks / Q X Q Q Q Q Q X EAN /

117 Kable telekomunikacyjne KABLE ŚWIATŁOWODOWE NAZWA/PARAMETRY GJXH-2B6 1km GJXH-2B6 1km GJXH-2B6 2km Typ włókna / 9/125 (G.657A2) Liczba włókien / 2 Materiał powłoki zewnętrznej / LSZH Tłumienie db/km Minimalny promień zgięcia mm 10mm (statyczny); 25mm (dynamiczny) Odporność na zginanie N/mm 2200/100 Temperaturowy zakres pracy C Waga netto kg Kolor / czarny biały czarny Indeks / X X X KABLE KOMPUTEROWE NAZWA/PARAMETRY TT-UTP 5E CU TT-UTP 6E CU Zakres częstotliwości pracy MHz Rezystancja pary Ohm/km 200 Impedancja falowa Ohm 100 ±0,5 Opóźnienie propagacji ns 175 (dla 35m) 535 (dla 100m) Budowa fizyczna żyły / AWG 24 (0,51mm) AWG 23 (0,55mm) Waga brutto kg 8,5 (305m) 11,6 (305m) Opakowanie / karton karton Wymiary opakowania mm 350x350x x350x230 Indeks / Q Q EAN /

118 Skrzynki, szafki, krosownice TELEKOMUNIKACYJNE SKRZYNKI MIESZKANIOWE NAZWA/PARAMETRY TeSM-101 TeSM-101E TeSM-104 TeSM-106 TeSM Smart P/T Konstrukcja / podtynkowa Minimalne wymiary otworu w ścianie mm 380 x x x x 305 Wymiary kołnierza mm 408 x x x x 320 Wymiary zewnętrzne mm 373 x 426 x x 426 x x 300 x x 300 x 93 Komora krosowa złącz (ilość otworów) Wielkość otworu do wprowadzenia kabli / 5x F, 4x RJ45, 1x SC/APC 8x F, 8x RJ45 7x F, 7x RJ-45, 1x SC/ APC dual 4x F, 4x RJ45, 4x SC/APC 6x F, 5x RJ45, 1x SC/APC mm 54x51 + 2x Ø x 60 60x x x Ø x 51 Gniazdo elektryczne 230V / tak nie tak tak nie Sposób montażu skrzynki / pianka Sposób montażu urządzeń w skrzynce / taśma rzepowa lub tasiemka montażowa blachowkręty Zamek / tak nie ( klik ) Waga kg 4,60 4,50 3,70 2,90 1,80 Opakowanie / karton karton karton karton karton Indeks / B B B B B EAN / NAZWA/PARAMETRY TeSM-110 TeSM-111A TeSM-111DD TeSM Smart N/T Konstrukcja / natynkowa natynkowa, z cokołem natynkowa, z cokołem natynkowa Minimalne wymiary otworu w posadzce mm x x Wymiary zewnętrzne mm 300x420x x 525 x x 445 x x 300 x 100 Wysokość cokołu mm Komora krosowa złącz (ilość otworów) Wielkość otworu do wprowadzenia kabli / 5x F, 4x RJ45, 1x SC/APC 4x F, 4x RJ45, 2x SC/APC 4x F, 4x RJ45, 2x SC/APC 6x F, 5x Keystone RJ45, 1x SC/ APC mm 187x x x x 51 Gniazdo elektryczne 230V / tak 157 x 55 Sposób montażu skrzynki / na powierzchni ściany, kołki rozporowe Sposób montażu urządzeń w skrzynce / taśma rzepowa lub tasiemka montażowa blachowkręty Zamek / tak nie ( klik ) Waga kg 3,20 3,74 3,61 1,60 Opakowanie / karton karton karton karton Indeks / B B B B EAN / * W przypadku zainteresowania szafkami o innych wymiarach prosimy o kontakt: handlowy@telmor.pl

119 Skrzynki, szafki, krosownice SKRZYNKI MONTAŻOWE Zn BLACHA OCYNKOWANA PREFABRYKOWANE OTWORY SZYBKI MONTAŻ NAZWA/PARAMETRY AIZ-100 AIZ-200 AIZ-210 Wymiary zewnętrzne mm 445 x 577 x x 587 x x 899 x 407 Zastosowanie / uniwersalne dedykowana dla multiswitchy T-urbo-T Pojemność (ilość multiswitchy) / Gniazdo 230V / tak tak tak Zasilacz 230V / tak tak tak Materiał wykonania szafki / blacha stalowa, ocynkowana Montaż naścienny/ szafa RACK-19 / tak / tak Waga netto kg 8,5 13,5 17 Opakowanie / folia bąbelkowa folia bąbelkowa folia bąbelkowa Indeks / B B B EAN /

120 Skrzynki, szafki, krosownice FUNKCJONALNE POLE KROSOWE STANDARD 19 KOMPLEKSOWOŚĆ NAZWA/PARAMETRY FPK-100 FPK-200 FPK-210 Ilość U (liczba możliwych do zamontowania patch-paneli ) / Wymiary zewnętrzne (S x W x G) mm 421x584x x584x x584x420 Waga netto kg 12 17,5 33,2 Opakowanie / folia bąbelkowa folia bąbelkowa folia bąbelkowa Indeks / B B B

121 Skrzynki, szafki, krosownice KROSOWNICE STANDARD 19 NAZWA/PARAMETRY 24xF 24xSC/APC 24xRJ45 Typ adapterów 19, 24xF 19, 24xSC/APC 19, 24xRJ45 Adaptery w zestawie tak nie tak Liczba adapterów 24 F/F - 24 RJ45 Wymiary produktu (SxW) 19 x 1U 19 x 1U 19 x 1U Waga netto (kg) 0,485 2,4 1,2 Opakowanie karton karton karton Indeks Q Q Q EAN AKCESORIA FFP-110B Adapter F W UTP RJ45 KAT.5E A-LAN MODUŁ KEYSTONE Q Adapter SC/APC-SC/APC, Simplex Q Adapter SC/APC-SC/APC, Duplex Q PCT 81-F Adapter F-F Q

122 Złącza, przejścia, narzędzia ZŁĄCZA TYPU IEC NAZWA PCT-DRS59IMNT PCT-DRS59IFNT PCT-DRS6IMNT PCT-DRS6IFNT F-114 Rodzaj kabla RG59 RG6 Sposób mocowania Kompresyjne INDEKS L L L L L F-114 RG6/BLISTER W RG6 Kompresyjne F-115 L F-115/BLISTER W WPW-306 WPW/G-306/BLISTER W WPG-305 WPG-306 WPG-307 RG6 Średnice kabli (5,4 6,0) (6,2 6,8) (6,6 7,2) Nakręcane W W W WPW-306/BLISTER W EAN W WPW-307 W WPG-305/BLISTER W WPG-306/BLISTER W WKW-505/BLISTER W WKW-506/BLISTER W WKW/G-506/BLISTER W WKW-505 WKW-506 WKW-507 WKG-505 RG6 Średnice kabli (5,4 6,0) (6,2 6,8) (6,6 7,2) Nakręcane W W W W WKG-506 W WKG-507 W WKG-505/BLISTER W WKG-506/BLISTER W Bardzo dobre dopasowanie elektryczne. 2. Dedykowane pod konkretny typ kabla. PCT-DRS6IMNT PCT-DRS6IFNT PCT-DRS59IFNT PCT-DRS59IMNT WKW-, WKG-507 WKW-, WKG-505 WKW-, WKG-506 F-115 F-114 WPW i WPG 118

123 Złącza, przejścia, narzędzia ZŁĄCZA TYPU F 1. Wykonane z metali kolorowych. 2. Dedykowane pod konkretny typ kabla. WKS-106 WKS-107 PCT-TRS11LMG PCT-TRS6L PCT-TRS9LNT PCT-ERS6 NAZWA Rodzaj kabla Sposób mocowania Indeks EAN WKS 106 RG6 żyła 1,02mm W WKS 107 (6,2 6,8) Nakręcane W WKS 106/BLISTER (6,6 7,2) W PCT-TRS59LMG RG59 L PCT-TRS6L RG6 L PCT-TRS9LNT RG6 - żyła 1,13mm L Kompresyjne PCT-ERS6 L RG6 PCT-ERS6/BLISTER W PCT-TRS11LMG RG11 L ADAPTERY TV NAZWA / PARAMETRY FFP-110B FIP-110B FIP-120B Rodzaj F - F F - IEC męski F - IEC żeński Indeks W W W EAN

124 Złącza, przejścia, narzędzia OBRABIARKI DO KABLI NAZWA HT 302A Rodzaj kabli RG59, RG6, RG11 Indeks L EAN ZACISKARKI DO ZŁĄCZ NAZWA HT 548 PCT-AIO-CT Rodzaj złącz Kompresyjne na kable RG6, RG11 Kompresyjne typu F, IEC, RCA, BNC na kable RG59, RG6, RG7, RG11 Indeks L L EAN

125 Narzędzia pomiarowe MIERNIKI SMATV 1. Wspólnie wejście SAT + DVB-T + CATV. 2. Podgląd obrazu w trakcie pomiaru. 3. Skanowanie wszystkich transponderów jednego satelity i zapis do pliku Excel parametrów (Power Level, MER, BER, bber) dla każdej częstotliwości z osobna. NAZWA / PARAMETRY HD TAB 4 EASY HD TAB 4 TOUCH Zakres częstotliwości / TV SAT TV SAT Zakres częstotliwości pracy MHz Pomiar DVB-T/DVB-T2 / tak / nie tak / tak Konstelacja DVB-T / nie tak Dokładność pomiaru db 3 Impedancja wejścia Ohm 75 Zakres pomiaru mocy 120 z tłumieniem zewnętrznym dbµv Napięcie DC na wejściu RF V Zasilanie V DC 12 Ekran dotykowy / nie tak Wejście wideo / nie tak Interfejs USB / aktualizacja software oraz zarządzanie pamięcią Bryzgoszczelna torba ochronna w komplecie / tak Wymiary miernika mm 120 x 180 x 65 Waga netto kg 1,2 Opakowanie / karton Indeks / U U Więcej informacji o miernikach ROVER na stronie mierniki.telmor.pl 121

126 Narzędzia pomiarowe MIERNIKI CATV 1. Miernik dedykowany operatorom kablowym. W niewielkiej obudowie zamknięto komplet rozwiązań do pomiarów sieci HFC. 2. Analiza sygnałów DVB-T/T2/C/C2*, TV analogowej, radia FM oraz DAB/DAB+ 3. Urządzenie umożliwia szybkie pomiary własnych planów kanałowych, generowanie raportów. 4. Pomiar mocy optycznej oraz wbudowany odbiornik pozwolą na szybką diagnozę sygnału jeszcze przed urządzeniem RF.* 5. Funkcja modemu DOCSIS 8x4 pozwala na szybką regulację sieci pod kątem transmisji danych a opcja generowania 2 sygnałów o wybranej modulacji w kanale zwrotnym sprawi, że uruchomienie kanału zwrotnego będzie szybkie i łatwe.* 6. Reflektometr kabli koncentrycznych.* 7. Dostępne porty USB pozwalają na zapis ogromnej ilości pomiarów w formie zrzutów ekranu oraz raportów. 8. Funkcja zdalnego zarządzania miernikiem poprze interfejs NAZWA / PARAMETRY OMNIA 7000 Pomiary i analiza widma Zakres częstotliwości pracy MHz Rozdzielczość częstotliwości khz 25 Rozdzielczość pomiaru db 0,1 Dokładność poziomu sygnału db ±1 Zakres dynamiczny pomiaru dbµv Pomiar preber/postber / 10-9 Pomiar MER db 40 ±1 Napięcie DC na wejściu RF V Modem DOCSIS 3.0 / 8 x 4 Impedancja wejściowa Ohm 75 Pomiary/Generowanie kanału zwrotnego Ilość generatorów / 2 Zakres częstotliwości MHz Tryby pracy / ciągły / interwałowy Modulacje / QPSK, QAM: 8,16,32,64 Zakres mocy dbmv ±1 Pomiary optyczne Typ złącz / FC / ST / SC Długości fali nm 850, 1310, 1490, 1550 Zakres pomiaru mocy dbm Rozdzielczość pomiaru db 0,1 Dokładność pomiaru db ± 0,5 Konwersja optyczna na RF / tak Pomiary Ingresu Zakres częstotliwości MHz Poziom mocy sygnału dbµv Dokładność pomiaru db ± 2 Pomiary Wycieku Zakres częstotliwości MHz (USA), (EUROPA) Rozdzielczość pomiaru khz 25 Wyświetlacz / Dotykowy 7 TFT Bryzgoszczelna torba ochronna w komplecie / tak Wymiary miernika mm 140 x 240 x 50 Opakowanie / karton *Wyposażenie opcjonalne Więcej informacji o miernikach ROVER na stronie mierniki.telmor.pl

127 Narzędzia pomiarowe NARZĘDZIA POMIAROWE 1. Profesjonalna sonda do zdalnej analizy sygnałów RF oraz TSIP, umożliwiająca precyzyjne i szybkie badanie strumienia dzięki funkcji ETR Analizator sygnałów RF DVB-S/S2/S2/S2X/T2/C w zakresie od 48 do 2250 MHz. 3. Ogromna ilość wejść i wyjść: ASI, SDI, HDMI, TS przez IP, RF, CVBS, dwa wejścia RJ45 oraz gniazdo CI. 4. Diody LED informujące o blokadach i alarmach, które użytkownik sam definiuje. 5. Uniwersalny interfejs komunikacji dostępny poprzez stronę www pozwala na komunikacje za pomocą komputera, tabletu i smartfona. 6. Zarządzanie może odbywać się przez gniazdo LAN lub WiFi zainstalowane w urządzeniu* 7. Kompaktowa obudowa z możliwością montażu w szafie RACK zajmuje jedynie 1U Nazwa / parametry Examiner Probe DVB-S/S2M DVB-T/T2 Demodulacja Konstelacja / QPSK, 8PSK, 16APSK QPSK, 16QAM, 64QAM, 256QAM Auto FEC / tak - Szerokość kanału MHz - 5, 6, 7, 8 Roll-off / 0,2 0,25 0,35 - PLP / - wybór pojedynczego bądź wielu strumieni PLP (DVB-T2) Wejście RF Typ złącz / F F Zakres częstotliwości MHz Zakres pomiaru mocy dbµv Wyjście ASI Standard / ASI-C MPEG-4 ASI-C MPEG-4 Typ złącz / 2 x BNC (75 Ohm) 4 x BNC (opt.) 2 x BNC (75 Ohm) 4 x BNC (opt.) Pomiar / Mocy RF (dbμv, dbm),odchył częstotliwości, SNR, MER, aber & bber, TS bitrate TS Analyzer, Stuffing rate, FEC mode FEC frame, LDPC, Pre-BCH BER pre-ldps BER, PLP ID Error, MPEG PER & PER (DVB-S2), ISSY Pomiary przedstawione graficznie / MER VS Carrier, Siatka konstelacji z trybem zoom, Impulse Response (-340 μs, 340 μs), Widmo Alarmy / Input signal Unlock, LNB, BER, Poziom mocy, SNR, ETR Pozostałe standardy / DAB+, ISDB-T, DTMB, ATSC, RADIO Opakowanie / karton *Wyposażenie opcjonalne Input signal Unlock, LNB, BER Poziom mocy, SNR, ETR Więcej informacji o miernikach ROVER na stronie mierniki.telmor.pl 123

128 Narzędzia pomiarowe NARZĘDZIA POMIAROWE Nazwa / parametry HD TAB 4 Easy HD TAB 4 Touch HD TAB 7 Lite HD TAB 7 Evo HD TAB 9 HD PROTAB OMNIA 7000 Standard T/T2/T2 LITE/S/ S2/C/C2 l (brak C2/T2/ T2 LITE) EXAMINER PROBE l (brak C2) l (C2 opcja) l (C2 opcja) l (C2 opcja.) l (C2 opcja) l (C2 opcja) l (C2 opcja) DAB opcja opcja opcja opcja opcja MODEM DOCSIS x 4 - CAM C.I opcja opcja - l ANALIZATOR LTE - - l l l l opcja l WEJŚCIE OPTYCZNE - - opcja l opcja opcja opcja - SAT EXPERT - - l l l l - l ANALIZATOR TS opcja opcja - l MER VS CARRIER - - opcja l l l opcja l MER l l l l l l l l KONSTELACJA l (tylko SAT) l l l l l l l DiSEqC DCSS SCR l l l l l l - l REFLEKTOMETR - - opcja l opcja opcja opcja - MINISPEKTRUM opcja opcja opcja - ECHOES - - l l l l l - ANALOG TV Pomiar Pomiar i podgląd Pomiar Pomiar i podgląd Pomiar i podgląd Pomiar i podgląd Pomiar i podgląd Pomiar WAVE FORM MONITOR ANALOG TV opcja opcja opcja - GPS opcja opcja - - NOISE GRAPH - - l l l l l - IPTV opcja l - - WEJŚCIE/WYJŚCIE ASI opcja l opcja l MONITORING ZDALNY opcja opcja opcja opcja l DRIVE TEST opcja opcja - - DOLBY AC3DD+ opcja opcja opcja opcja opcja opcja opcja l WEJŚCIA RCA (CVBS) - l l l l l - l WYJŚCIE HDMI l l l - l USB B B A + B A + B A + B A + B A + B - TFT 4,3 Dotykowy 4,3 Dotykowy 7 Dotykowy 7 Dotykowy 9 Dotykowy 10 Dotykowy 7 - POJEMNOŚĆ AKUMULATORA 2 Ah 2 Ah 2 Ah 4 Ah 6 Ah 6 Ah 4 Ah - WYMIARY (cm) 12 x 18 x 4,5 12 x 18 x 4,5 14 x 24 x 4 14 x 24 x 4 32 x 17 x 6,4 34 x 18 x 7 14 x 24 x 5 35,6 x 14 x 4,4 Więcej informacji o miernikach ROVER na stronie mierniki.telmor.pl 124

129 Systemy Sygnalizacji Włamania i Napadu (SSWiN) TSZ - SYGNALIZATORY ZEWNĘTRZNE TSZ-1 TSZ-1P TSZ-2 TSZ-2P TSZ-2D TSZ-4 TSZ-4D TSZ-4DS TSZ-5SU TSZ-S4 Akustyka: hermetyczny przetwornik piezoelektryczny z niezależnym generatorem dźwięku / przetwornik piezoelektryczny o bardzo małym poborze prądu Regulacja natężenia dźwięku sygnalizacji akustycznej Optyka: diody LED o dużej luminacji /żarówka o mocy 5W Niezależne sterownie akustyką i optyką Zabezpieczenie przed zmianą polaryzacji napięć zasilania Możliwość zasilania z wewnętrznego akumulatora Przy pracy z akumulatorem automatyczne włączanie alarmu w razie odcięcia zasilania i/lub sygnałów sterujących Czas trwania sygnałów alarmowych uzależniony od czasu trwania sygnałów sterujących Ustawienie maksymalnych czasów trwania sygnałów alarmowych Ochrona antysabotażowa przed zdjęciem pokrywy obudowy, oderwaniem sygnalizatora od podłoża Ochrona antysabotażowa przed zapiankowaniem Sygnalizacja stanu czuwania poprzez wolne pulsowanie diody LED Sterowanie akustyką i optyką sygnalizatora sygnałami o wybranej przez instalatora polaryzacji l/- l/- l/- l/- l/- -/l -/l -/l -/l -/l l l/- l/- -/l -/l l/- -/l l/- l/- l/- l/- l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l (opcja) - l - l l l - l l l - 125

130 Systemy Sygnalizacji Włamania i Napadu (SSWiN) NAZWA/PARAMETRY TSZ-1 TSZ-1P TSZ-2 TSZ-2P TSZ-2D TSZ-4 TSZ-4D TSZ-4DS TSZ-5SU TSZ-S4 Zewnętrzne napięcie zasilające V DC 13 ± 2 13 ± 2 12 ± 2 12 ± 2 12 ± 2 12 ± 2 12 ± 2 12 ± 2 12 ± 2 12 ± 2 Maksymalny pobór prądu ma Maksymalny pobór prądu układu wykrywającego zapiankowanie przetwornika akustycznego Średni pobór prądu sygnalizacji stanu czuwania ma ma Akumulator wewnętrzny V/Ah 12/1,2 12/1, Natężenie dźwięku db ok. 105 ok. 105 ok. 105 ok. 105 ok. 105 ok. 100 ok. 100 ok. 100 ok ok Temperatura pracy C Wymiary produktu mm 310x183x75 310x183x75 310x183x75 310x183x75 310x183x75 310x183x75 310x183x75 310x183x75 310x183x75 310x183x75 Waga netto kg 1,36 * 1,36 * 0,75 0,75 0,75 0,75 0,75 0,75 0,75 0,75 Opakowanie / karton karton karton karton karton karton karton karton karton karton Indeks / Z Z Z Z Z Z Z Z Z Z EAN / * Waga netto z zainstalowanym akumulatorem TSW - SYGNALIZATORY WEWNĘTRZNE Akustyka: hermetyczny przetwornik piezoelektryczny o bardzo małym poborze prądu TSW-1 l TSW-2 l Optyka: dioda LED o dużej luminacji - l Niezależne sterownie akustyką / optyką l/- l/l Zabezpieczenie przed zmianą polaryzacji napięć zasilania l l Czas trwania sygnałów alarmowych uzależniony od czasu trwania sygnałów sterujących l l NAZWA/PARAMETRY TSW-1 TSW-2 Zewnętrzne napięcie zasilające V DC 12 ± 2 12 ± 2 Średni pobór prądu ma Natężenie dźwięku db ok. 90 ok. 90 Temperatura pracy C Wymiary produktu mm 130x80x40 130x80x40 Waga netto kg 0,15 0,15 Opakowanie / blister blister Indeks / Z Z

131 Systemy Sygnalizacji Włamania i Napadu (SSWiN) SYSTEM TYPU 824 Centrala alarmowa TCA-824 łącznie w systemie obsługa do 25 linii dozorowych (24 konfigurowalne, 1 antysabotażowa obudowy) obsługa do 10 linii wyjściowych (8 konfigurowalnych, 2 zasilające) możliwość zdefiniowania od 2 do 34 użytkowników na różnych poziomach uprawnień możliwość podziału na 4 strefy wszystkich elementów systemu szerokie możliwości konfigurowania wszystkich elementów systemu konfigurowanie systemu przy pomocy manipulatora i komputera rejestracja historii zdarzeń testowanie stanu akumulatora (test napięciowy i prądowy) opakowanie: karton indeks: Z EAN: Manipulator TMA - LCD400G obsługa do 4 manipulatorów w systemie możliwość podłączenia do każdego manipulatora 4 linii dozorowych wyświetlacz LCD, podświetlana klawiatura łatwa i przejrzysta obsługa funkcji systemu dla instalatora i użytkownika, z kontrolą poprawności wprowadzanych danych opakowanie: karton indeks: Z EAN:

132 Systemy Sygnalizacji Włamania i Napadu (SSWiN) Ekspander TEX-800 możliwość podłączenia do każdego ekspandera 8 linii dozorowych i 1 linii antysabotażowej obsługa do 2 ekspanderów w systemie opakowanie: karton indeks: Z EAN: Moduł telefoniczny TMT-1 współpraca z analogową linią telefoniczną komunikacja ze stacją monitorującą poprzez 4 numery telefoniczne powiadamianie użytkowników o alarmach i niektórych awariach poprzez 8 numerów telefonicznych odbieranie połączeń od użytkowników sprawdzających stan systemu alarmowego testowanie obecności linii telefonicznej (test napięciowy i prądowy) opakowanie: karton indeks: Z EAN: Moduł głosowy TMG-1 współpraca z modułem telefonicznym TMT-1 powiadamianie użytkowników o stanie systemu komunikatami głosowymi 10 dedykowanych komunikatów głosowych nagrywanych przez użytkownika wbudowany mikrofon i głośnik opakowanie: karton indeks: Z EAN: Kabel programowania do TCA-824 dostosowany do transmisji w standardzie RS-232 opakowanie: karton indeks: Z EAN:

133 Dodatki WYKAZ CZĘSTOTLIWOŚCI KANAŁÓW TV PASMO Kanał zwrotny (dane) Kanał zwrotny (TV) BI NUMER KANAŁU ZAKRES CZĘSTOTLIWOŚCI (MHz) Standard DIK (CCIR) CZĘŚĆ ŚRODKOWA (MHz) WIZJA (MHz) FONIA (MHz) 4 30 PASMO NUMER KANAŁU DVB-T ZAKRES CZĘSTOTLIWOŚCI (MHz) CZĘŚĆ ŚRODKOWA (MHz) C C R C R C C C C C C C BII / FM C Pasmo kablowe I BIII TV/DAB Pasmo kablowe II S C S BIV C S C S C S C S C S C S C E C E C E C E C E C E C E C E C S C S C S C S C S C S BV C S C S C S C S C S C S C S C S C S C S C S S S S S S S S S S S S S S

134 Dodatki EKRANOWANIE KABLA KONCENTRYCZNEGO W KLASACH A I B KANAŁ ZWROTNY KLASA A KLASA B 5-30 mohm/m 5 < mohm/m mohm/m mohm/m mohm/m mohm/m POZIOMY SYGNAŁU W GNIAZDKACH ABONENCKICH (WG NORMY PN-EN ) RODZAJ USŁUGI SYSTEM MODULACJA TV Radio ZAKRES CZĘSTOTLIWOŚCI POZIOM MINIMALNY (dbµv) POZIOM MAKSYMALNY (dbµv) DVB-S QPSK 1 st IF DVB-S2 QPSK, 8PSK, 16APSK, 32APSK 1 st IF DVB-C 16 QAM VHF/UHF DVB-C 64 QAM VHF/UHF DVB-C 256 QAM VHF/UHF DVB-T COFDM QPSK 16 QAM 64 QAM Code rate 1/2 2/3 3/4 5/6 7/8 Code rate 1/2 2/3 3/4 5/6 7/8 Code rate 1/2 2/3 3/4 5/6 7/8 VHF/UHF Mono FM VHF see NOTE 1 Stereo FM VHF see NOTE 1 DAB OFDM Band III L-Band WYMAGANE WARTOŚCI PARAMETRU MER (WG NORMY PN-EN ) MODULACJA MER DVB-S: QPSK db 11 DVB-S2: QPSK, 8PSK, 16APSK, 32APSK db DVB-C: 16 QAM db 20 DVB-C: 64 QAM db 26 DVB-C: 256 QAM db 32 DVB-T: COFDM db

135 Dodatki TABELA PRZELICZENIOWA µv dbµv dbm mv dbµv dbm V dbµv dbm TABELA REDUKCJI MAKSYMALNEGO POZIOMU WYJŚCIOWEGO W ZALEŻNOŚCI OD ILOŚCI SKASKADOWANYCH WZMACNIACZY KANAŁY / REDUKCJA db 0 2,5 3 4,5 5 5,5 6 6,5 7 7,

136 Dodatki ZESTAW DO ODBIORU SYGNAŁÓW RTV-SAT ZESTAW DO ODBIORU SYGNAŁÓW RTV-SAT z możliwością podłączenia do czterech głowic DVB-S/S2 np. dwóch odbiorników jednogłowicowych i jednego TWIN PVR (nagrywanie i oglądanie dwóch różnych kanałów w tym samym czasie). z możliwością podłączenia do ośmiu głowic DVB-S/S2 np. sześciu odbiorników jednogłowicowych i jednego TWIN PVR (nagrywanie i oglądanie dwóch różnych kanałów w tym samym czasie). DYSTRYBUCJA SYGNAŁÓW TVK ANTENOWA INSTALACJA ZBIOROWA 132
