Ćwiczenie 12: Lokalizacja uszkodzeń w instalacjach urządzeń elektronicznych REGIONALNE CENTRUM EDUKACJI ZAWODOWEJ W BIŁGORAJU
|
|
- Władysława Jakubowska
- 8 lat temu
- Przeglądów:
Transkrypt

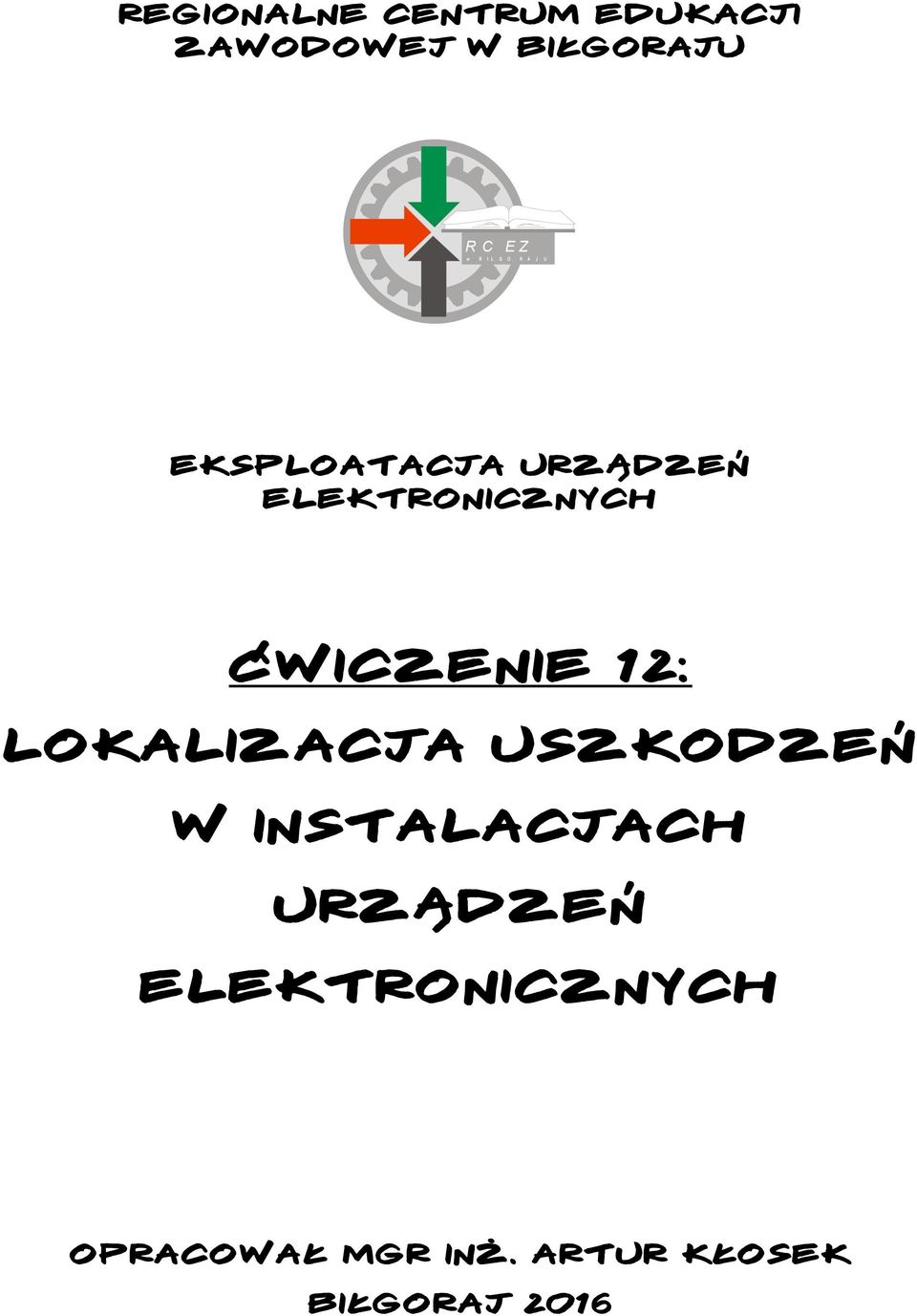

1 REGIONALNE CENTRUM EDUKACJI ZAWODOWEJ W BIŁGORAJU R C E Z w B I Ł G O R A J U eksploatacja URZĄDZEŃ ELEKTRONICZNYCH Ćwiczenie 12: Lokalizacja uszkodzeń w instalacjach urządzeń elektronicznych Opracował mgr inż. Artur Kłosek Biłgoraj 2016
2
3 Program ćwiczenia. U 1. Lokalizacja uszkodzeń w Instalacji antenowej Połącz instalację antenową RTV/SAT zgodnie z poniższym schematem: 1.2. Włącz tuner satelitarny oraz odbiornik TV i sprawdź poprawność odbioru kanałów satelitarnych i telewizyjnych Przy włączonym tunerze satelitarnym i zasilaczu wzmacniacza antenowego zmierz napięcia w punktach pomiarowych PP1 PP7 i zapisz wyniki w tabeli w rubryce wartość poprawna Dla instalacji z usterką zmierz napięcia w punktach pomiarowych PP1 PP7 i zapisz wyniki w tabeli w rubryce wartość, a następnie określ zgodność obu wartości.
4 L.p. 4. Napięcie w punkcie PP4 5. Napięcie w punkcie PP5 6. Napięcie w punkcie PP6 7. Napięcie w punkcie PP Na podstawie wniosków z przeprowadzonych powyżej pomiarów określ sprawność poszczególnych elementów schematu: Zwrotnica (tor UHF) Przewód K1 Zasilacz wzmacniacza antenowego (tor wyjściowy) Sumator TV/SAT (diplexer) Gniazdo abonenckie RTV/SAT Przewód K6 Przewód K7 Tuner satelitarny (sterowanie konwerterem) 1.6. Jeżeli usterka nie została odnaleziona (wszystkie sprawdzone dotychczas elementy są sprawne) należy odłączyć zasilanie ze wszystkich zasilanych elementów i zmierzyć omomierzem rezystancje przejścia pozostałych elementów w torze sygnałowym i torze masy, zapisując wyniki oraz wnioski z pomiarów w poniższej tabeli. Zasilacz wzmacniacza antenowego (tor wejściowy) Przewód K2 Rozgałęźnik Przewód K3 Przewód K4 Przewód K5

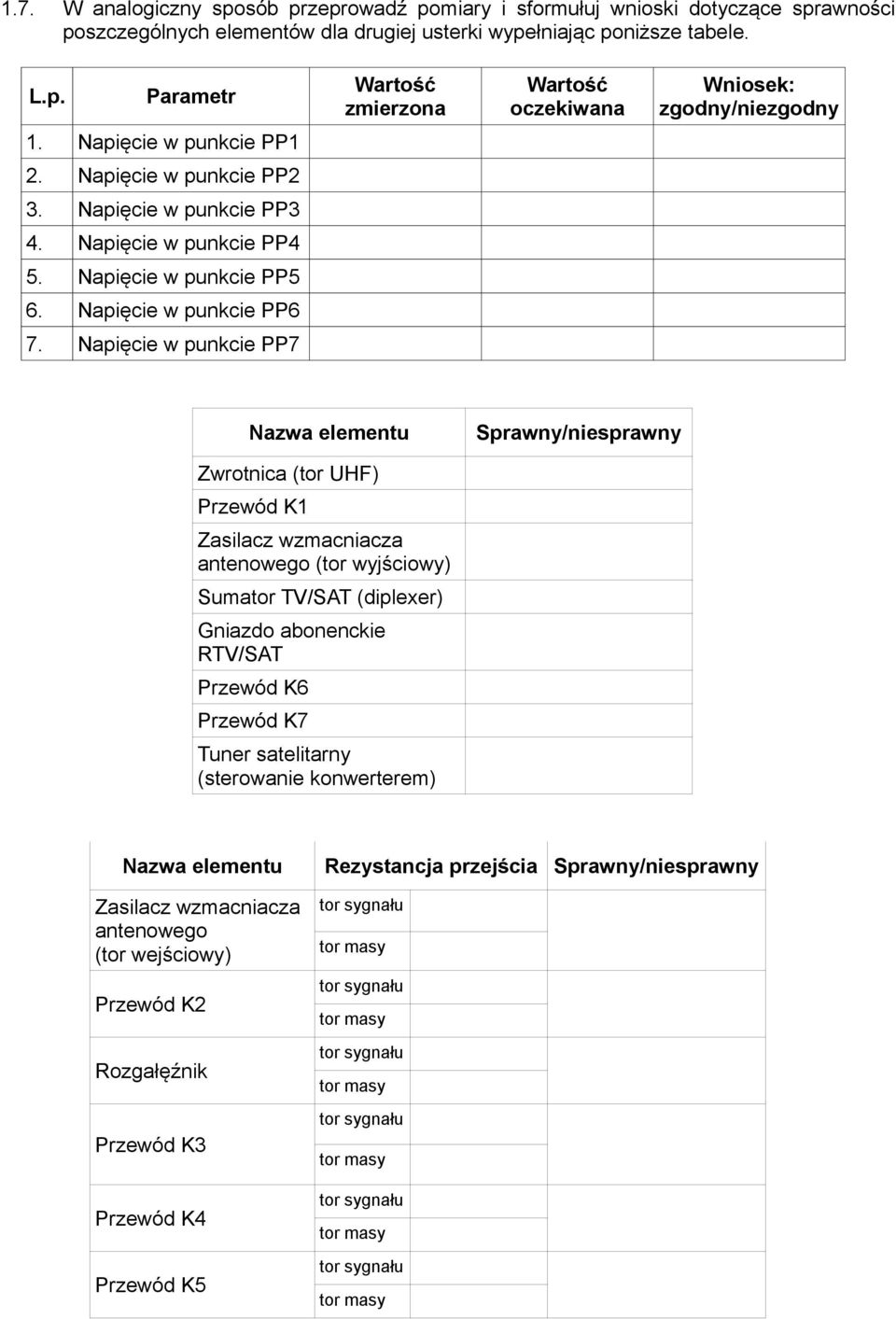

5 1.7. W analogiczny sposób przeprowadź pomiary i sformułuj wnioski dotyczące sprawności poszczególnych elementów dla drugiej usterki wypełniając poniższe tabele. L.p. 4. Napięcie w punkcie PP4 5. Napięcie w punkcie PP5 6. Napięcie w punkcie PP6 7. Napięcie w punkcie PP7 Zwrotnica (tor UHF) Przewód K1 Zasilacz wzmacniacza antenowego (tor wyjściowy) Sumator TV/SAT (diplexer) Gniazdo abonenckie RTV/SAT Przewód K6 Przewód K7 Tuner satelitarny (sterowanie konwerterem) Zasilacz wzmacniacza antenowego (tor wejściowy) Przewód K2 Rozgałęźnik Przewód K3 Przewód K4 Przewód K5

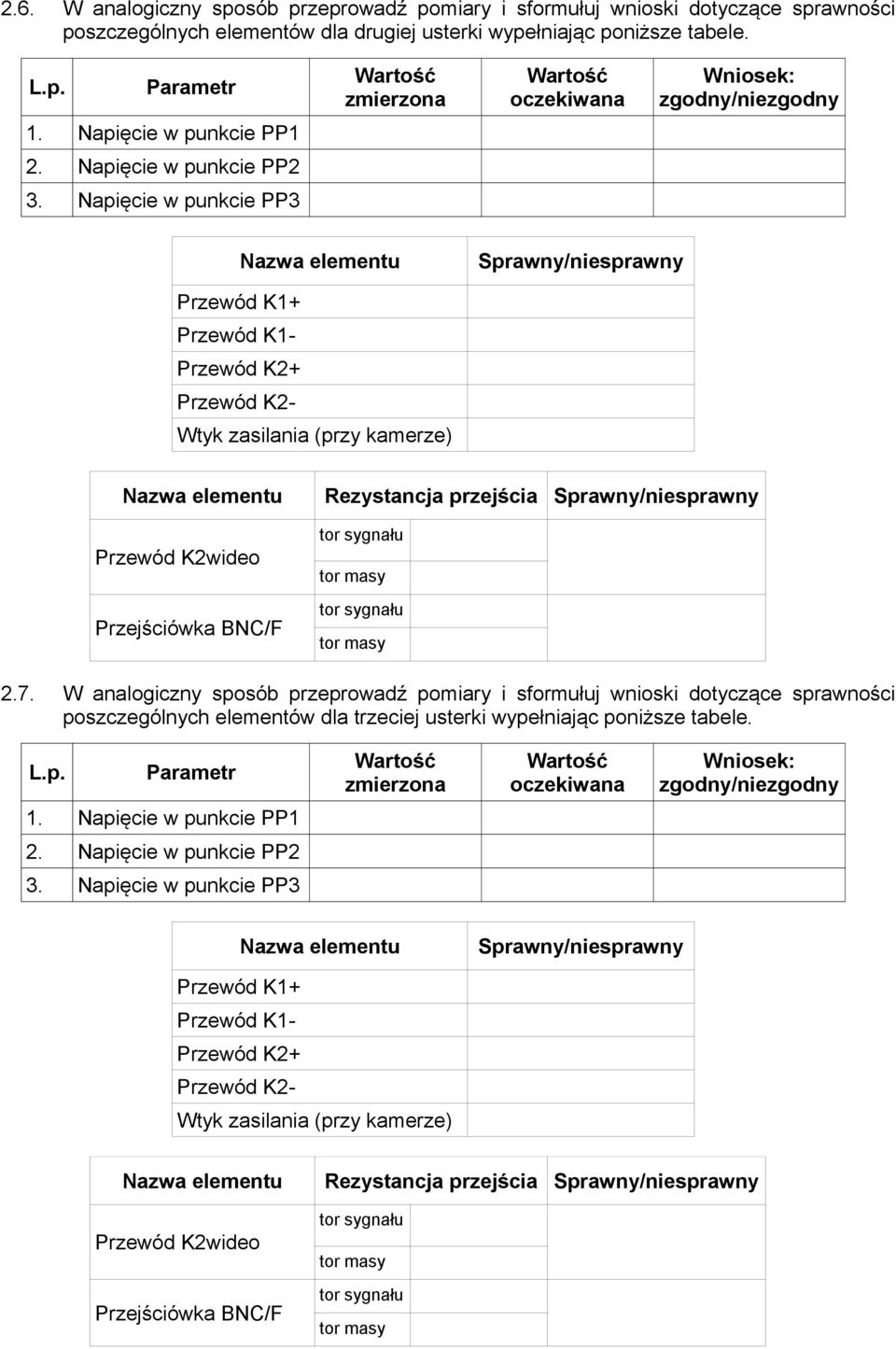

6 2. Lokalizacja uszkodzeń w instalacji monitoringu analogowego Podłącz rejestrator i zasilacz do instalacji monitoringu jak na poniższym schemacie, włącz rejestrator i zasilacz oraz sprawdź działanie układu Przy włączonym zasilaczu zmierz napięcia w punktach pomiarowych PP1 PP3 i zapisz wyniki w tabeli w rubryce wartość poprawna Dla instalacji z usterką zmierz napięcia w punktach pomiarowych PP1 PP3 i zapisz wyniki w tabeli w rubryce wartość, a następnie określ zgodność obu wartości. L.p Na podstawie wniosków z przeprowadzonych powyżej pomiarów określ sprawność poszczególnych elementów schematu: Przewód K1+ Przewód K1- Przewód K2+ Przewód K2- Wtyk zasilania (przy kamerze) 2.5. Jeżeli usterka nie została odnaleziona (wszystkie sprawdzone dotychczas elementy są sprawne) należy odłączyć zasilanie ze wszystkich zasilanych elementów i zmierzyć omomierzem rezystancje przejścia pozostałych elementów w torze sygnałowym i torze masy, zapisując wyniki oraz wnioski z pomiarów w poniższej tabeli. Przewód K2wideo Przejściówka BNC/F
7 2.6. W analogiczny sposób przeprowadź pomiary i sformułuj wnioski dotyczące sprawności poszczególnych elementów dla drugiej usterki wypełniając poniższe tabele. L.p. Przewód K1+ Przewód K1- Przewód K2+ Przewód K2- Wtyk zasilania (przy kamerze) Przewód K2wideo Przejściówka BNC/F 2.7. W analogiczny sposób przeprowadź pomiary i sformułuj wnioski dotyczące sprawności poszczególnych elementów dla trzeciej usterki wypełniając poniższe tabele. L.p. Przewód K1+ Przewód K1- Przewód K2+ Przewód K2- Wtyk zasilania (przy kamerze) Przewód K2wideo Przejściówka BNC/F

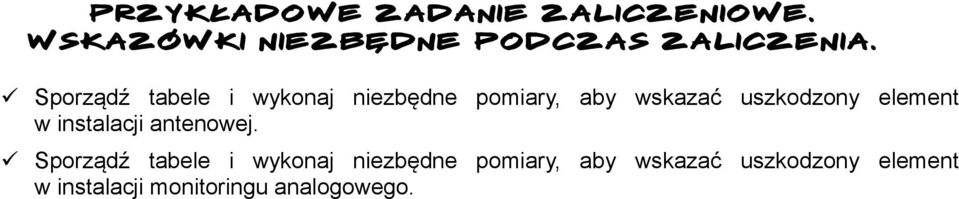

8 Przykładowe zadanie zaliczeniowe. wskazówki niezbędne podczas zaliczenia. Sporządź tabele i wykonaj niezbędne pomiary, aby wskazać uszkodzony element w instalacji antenowej. Sporządź tabele i wykonaj niezbędne pomiary, aby wskazać uszkodzony element w instalacji monitoringu analogowego.
