LUX ELEMENTS -MODUL. System modułowy do pomieszczeń z ciepłym powietrzem

Transkrypt

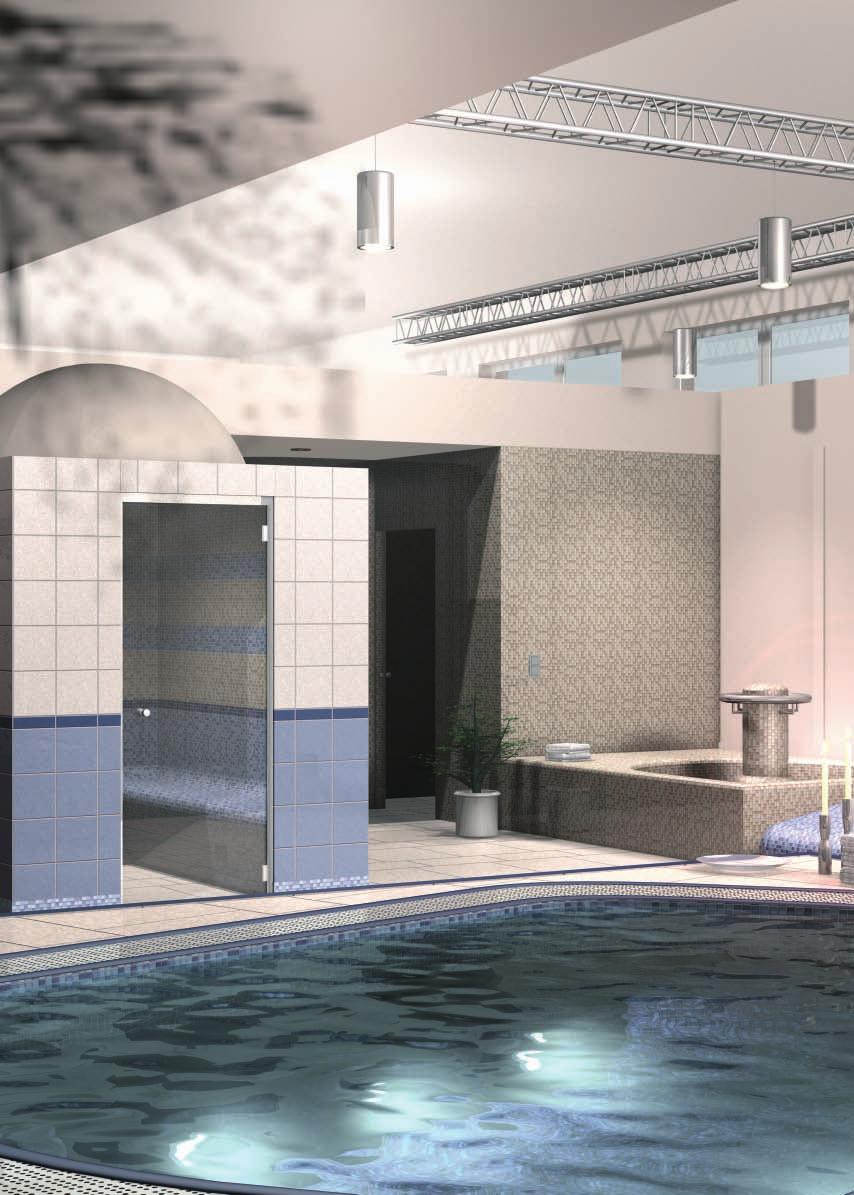

1 System modułowy do pomieszczeń z ciepłym powietrzem MODUL to czterokątne konstrukcje łaźni parowej w określonych wymiarach z czterema rodzajami dachu oraz sześcioma wariantami siedziska. Kabiny są dostarczane w kompletnym zestawie do montażu wraz z drzwiami

2 121

3 Konstrukcja Łaźnia parowa MODUL to kwadratowa albo prostokątna kabina wykonana z materiału na bazie twardego tworzywa piankowego o wymiarach x i x. Produkt ten składa się z następujących elementów: Dach Konstrukcja ścienna jako zestaw do montażu Siedzenie Szklane drzwi Aluminiowe odrzwia Element podłogowy (opcja) Podbudowa pod element podłogowy (opcja) Technika odpływowa (opcja)* Dach np. DA-BARREL Konstrukcja ścienna jako zestaw do montażu Odrzwia np. DOOR-TZ B Siedzenie np. BA-STEP Szklane drzwi Element podłogowy (opcja) Technika odpływowa (opcja)* Podbudowa pod element podłogowy (opcja) * Pozycja odpływu podłogowego jest zmienna 122

4 Warianty dachu Do wyboru oferujemy cztery różne warianty dachów: dach tunelowy (DA-BARREL), dach ze sklepieniem krzyżowym (DA- CROSS), prosta, płaska forma dachu (DA-FLAT) oraz połączenie dachu płaskiego z kopułą ( DA-DOM + FLAT). DA-BARREL DA-CROSS DA-FLAT DA-DOM + FLAT Akcesoria Aluminiowe odrzwia, wykonywane na wymiar, jako profil holenderski (DOOR- TZ B) albo profil płaski (DOOR-TZ F, także w wymiarze standardowym). Powierzchnia przypominająca stal szlachetną, szlifowana, anodowana, z zamknięciami i zawiasami szklanych drzwi. Drzwi szklane ESG 8, wykonywane na wymiar oraz dostępne w wymiarach standardowych, gałka z lekkiego metalu, oszlifowanego, przypominającego stal szlachetną. Różne zestawy montażowe do konstrukcji podłogowych i ściennych, w zależności od rozmiaru. DOOR-TZ B DOOR-TZ F DOOR-GT KIT-WA 1 TUB-BAS-S TUB-BAW-S Dopasowana technika odpływowa, zobacz: LUX ELEMENTS -TUB s

5 Warianty siedziska W naszej ofercie wyposażenia mogą Państwo wybierać pomiędzy sześcioma wariantami siedzisk, zależnie od wielkości kabiny oraz od osobistych upodobań. W wykonaniu narożnym można zdecydować się na skos ( EG) lub zaokrąglenie ( ER). Możliwe elementy wykończeniowe: okrągłe, segmentowane zwieńczenie ławeczki ( AR) albo poręcze przygotowywane indywidualnie, pod wymiar. EG AR Opcjonalnie można zamówić frezowanie w celu montażu instalacji ogrzewania wodnego albo też fabrycznie zaimplementowany elektryczny zestaw podgrzewania z czujnikami i regulacją temperatury. Możliwości łączenia elementów ER BA-STEP BA-SIT BA-SLEEP BA-SOFT BA-SLIM BA-SOLO 124

6 Warianty siedziska Wymiary, narożniki, elementy zakończeniowe BA-STEP BA-STEP-EG BA-STEP-ER BA-STEP-AR BA-SIT BA-SIT-EG BA-SIT-ER BA-SIT-AR BA-SLEEP BA-SLEEP-EG BA-SLEEP-ER BA-SLEEP-AR BA-SOFT BA-SOFT-EG BA-SOFT-ER BA-SOFT-AR BA-SLIM BA-SLIM-EG BA-SLIM-ER BA-SLIM-AR BA-SOLO BA-SOLO-EG BA-SOLO-ER BA-SOLO-AR 125

7 Dane produktu LUX ELEMENTS -MODUL (Ściany) b b a a WA- QUADRO WA- CLASSIC Dane produktu Konstrukcja ściany (zestaw) WA-QUADRO (zestaw montażowy do ściany w formie kwadratu) oraz WA-CLASSIC (zestaw montażowy dla ściany w formie prostokąta), wysokość (bez nadbudowy możliwe do 2500 ), grubość ściany 80. Wymiary zewnętrzne ściany Art.-Nr. LMODE1001 WA-QUADRO Art.-Nr. LMODE1010 WA-CLASSIC - Art.-Nr. LMODE1011 WA-CLASSIC - Art.-Nr. LMODE1013 WA-CLASSIC - Art.-Nr. LMODE1016 WA-CLASSIC - Art.-Nr. LMODE1020 WA-CLASSIC - Art.-Nr. LMODE1002 WA-QUADRO Art.-Nr. LMODE1012 WA-CLASSIC - Art.-Nr. LMODE1014 WA-CLASSIC - Art.-Nr. LMOD1017 WA-CLASSIC - Art.-Nr. LMODE1021 WA-CLASSIC - Art.-Nr. LMODE1003 WA-QUADRO Art.-Nr. LMODE1015 WA-CLASSIC - Art.-Nr. LMODE1004 WA-QUADRO Art.-Nr. LMODE1018 WA-CLASSIC - Art.-Nr. LMODE1019 WA-CLASSIC - Art.-Nr. LMODE1022 WA-CLASSIC - Art.-Nr. LMODE1023 WA-CLASSIC - Art.-Nr. LMODE1005 WA-QUADRO Art.-Nr. LMODE1024 WA-CLASSIC - Art.-Nr. LMODE1006 WA-QUADRO Dane opakowania na zapytanie Komponenty systemowe ARM, COL, DRY, FIX, MONT Aktualna lista cen Strona

8 Dane produktu LUX ELEMENTS -MODUL (Podłogowe) BO- QUADRO BO- CLASSIC UBO- QUADRO UBO- CLASSIC Dane produktu Elementy podłogowe (sztuk) BO-QUADRO (elementy podłogowe do konstrukcji ściennej QUADRO) oraz BO-CLASSIC (elementy podłogowe do konstrukcji ściennej CLASSIC), z wmontowaną i uszczelnioną ramą do systemu odpływu podłogowego 135 x 135, grubość 30/45.* Technika odpływowa - zob. LUX ELEMENTS -TUB podłogowe systemy odpływowe (strona 68 75). Wymiar podłogi Art.-Nr. LMODE12001 BO-QUADRO Art.-Nr. LMODE12010 BO-CLASSIC - Art.-Nr. LMODE12011 BO-CLASSIC - Art.-Nr. LMODE12013 BO-CLASSIC - Art.-Nr. LMODE12016 BO-CLASSIC - Art.-Nr. LMODE12020 BO-CLASSIC - Art.-Nr. LMODE12002 BO-QUADRO Art.-Nr. LMODE12012 BO-CLASSIC - Art.-Nr. LMODE12014 BO-CLASSIC - Art.-Nr. LMODE12017 BO-CLASSIC - Art.-Nr. LMODE12021 BO-CLASSIC - Art.-Nr. LMODE12003 BO-QUADRO Art.-Nr. LMODE12015 BO-CLASSIC - Art.-Nr. LMODE12004 BO-QUADRO Art.-Nr. LMODE12018 BO-CLASSIC - Art.-Nr. LMODE12019 BO-CLASSIC - Art.-Nr. LMODE12022 BO-CLASSIC - Art.-Nr. LMODE12023 BO-CLASSIC - Art.-Nr. LMODE12005 BO-QUADRO Art.-Nr. LMODE12024 BO-CLASSIC - Art.-Nr. LMODE12006 BO-QUADRO Dane produktu Elementy podbudowy (sztuk) UBO-QUADRO (Podbudowa dla elementów podłogowych QUADRO) oraz UBO-CLASSIC (Podbudowa dla elementów podłogowych CLASSIC), grubość 55. Wymiar podłogi Art.-Nr. LMODE12101 UBO-QUADRO Art.-Nr. LMODE12110 UBO-CLASSIC - Art.-Nr. LMODE12111 UBO-CLASSIC - Art.-Nr. LMODE12113 UBO-CLASSIC - Art.-Nr. LMODE12116 UBO-CLASSIC - Art.-Nr. LMODE12120 UBO-CLASSIC - Art.-Nr. LMODE12102 UBO-QUADRO Art.-Nr. LMODE12112 UBO-CLASSIC - Art.-Nr. LMODE12114 UBO-CLASSIC - Art.-Nr. LMODE12117 UBO-CLASSIC - Art.-Nr. LMODE12121 UBO-CLASSIC - Art.-Nr. LMODE12103 UBO-QUADRO Art.-Nr. LMODE12115 UBO-CLASSIC - Art.-Nr. LMODE12104 UBO-QUADRO Art.-Nr. LMODE12118 UBO-CLASSIC - Art.-Nr. LMODE12119 UBO-CLASSIC - Art.-Nr. LMODE12122 UBO-CLASSIC - Art.-Nr. LMODE12123 UBO-CLASSIC - Art.-Nr. LMODE12105 UBO-QUADRO Art.-Nr. LMODE12124 UBO-CLASSIC - Art.-Nr. LMODE12106 UBO-QUADRO Dane opakowania na zapytanie *Wytworzenie odcinków oraz kierunków spadkowych jest wykonaniem planistycznym. Inne niż podane tu odcinki spadkowe możliwe są w wersjach specjalnych o grubości maksymalnej 65. Komponenty systemowe COL, DRY Aktualna lista cen Strona

9 Dane produktu LUX ELEMENTS -MODUL (Dachy) DA-BARREL DA-CROSS Dane produktu Dachy (Zestaw) DA-BARREL (Forma dachu BARREL), maksymalna wysokość dachu 600 Wymiary zewnętrzne dachu Art.-Nr. LMODE3001 DA-BARREL Art.-Nr. LMODE3010 DA-BARREL - Art.-Nr. LMODE3011 DA-BARREL - Art.-Nr. LMODE3013 DA-BARREL - Art.-Nr. LMODE3016 DA-BARREL - Art.-Nr. LMODE3020 DA-BARREL - Art.-Nr. LMODE3002 DA-BARREL Art.-Nr. LMODE3012 DA-BARREL - Art.-Nr. LMODE3014 DA-BARREL - Art.-Nr. LMODE3017 DA-BARREL - Art.-Nr. LMODE3021 DA-BARREL - Art.-Nr. LMODE3003 DA-BARREL Art.-Nr. LMODE3015 DA-BARREL - Art.-Nr. LMODE3004 DA-BARREL Art.-Nr. LMODE3018 DA-BARREL - Art.-Nr. LMODE3019 DA-BARREL - Art.-Nr. LMODE3022 DA-BARREL - Art.-Nr. LMODE3023 DA-BARREL - Art.-Nr. LMODE3005 DA-BARREL Art.-Nr. LMODE3024 DA-BARREL - Art.-Nr. LMODE3006 DA-BARREL Dane produktu Dachy (Zestaw) DA-CROSS (Forma dachu CROSS), maksymalna wysokość dachu 600 Wymiary zewnętrzne dachu Art.-Nr. LMODE3101 DA-CROSS Art.-Nr. LMODE3110 DA-CROSS - Art.-Nr. LMODE3111 DA-CROSS - Art.-Nr. LMODE3113 DA-CROSS - Art.-Nr. LMODE3116 DA-CROSS - Art.-Nr. LMODE3120 DA-CROSS - Art.-Nr. LMODE3102 DA-CROSS Art.-Nr. LMODE3112 DA-CROSS - Art.-Nr. LMODE3114 DA-CROSS - Art.-Nr. LMODE3117 DA-CROSS - Art.-Nr. LMODE3121 DA-CROSS - Art.-Nr. LMODE3103 DA-CROSS Art.-Nr. LMODE3115 DA-CROSS - Art.-Nr. LMODE3104 DA-CROSS Art.-Nr. LMODE3118 DA-CROSS - Art.-Nr. LMODE3119 DA-CROSS - Art.-Nr. LMODE3122 DA-CROSS - Art.-Nr. LMODE3123 DA-CROSS - Art.-Nr. LMODE3105 DA-CROSS Art.-Nr. LMODE3124 DA-CROSS - Art.-Nr. LMODE3106 DA-CROSS Dane opakowania na zapytanie Komponenty systemowe ARM, COL, DRY, FIX Aktualna lista cen Strona 18/19/

10 Dane produktu LUX ELEMENTS -MODUL (Dachy) DA-FLAT DA- DOM+FLAT Dane produktu Dachy (Zestaw) DA-FLAT (Forma dachu FLAT), grubość 80 Wymiary zewnętrzne dachu Art.-Nr. LMODE3201 DA-FLAT Art.-Nr. LMODE3210 DA-FLAT - Art.-Nr. LMODE3211 DA-FLAT - Art.-Nr. LMODE3213 DA-FLAT - Art.-Nr. LMODE3216 DA-FLAT - Art.-Nr. LMODE3220 DA-FLAT - Art.-Nr. LMODE3202 DA-FLAT Art.-Nr. LMODE3212 DA-FLAT - Art.-Nr. LMODE3214 DA-FLAT - Art.-Nr. LMODE3217 DA-FLAT - Art.-Nr. LMODE3221 DA-FLAT - Art.-Nr. LMODE3203 DA-FLAT Art.-Nr. LMODE3215 DA-FLAT - Art.-Nr. LMODE3204 DA-FLAT Art.-Nr. LMODE3218 DA-FLAT - Art.-Nr. LMODE3219 DA-FLAT - Art.-Nr. LMODE3222 DA-FLAT - Art.-Nr. LMODE3223 DA-FLAT - Art.-Nr. LMODE3205 DA-FLAT Art.-Nr. LMODE3224 DA-FLAT - Art.-Nr. LMODE3206 DA-FLAT Dane produktu Dachy (Zestaw) DA-DOM+FLAT (Forma dachu DOM+FLAT), maksymalna wysokość dachu 600 Wymiary zewnętrzne dachu Art.-Nr. LMODE3301 DA-DOM+FLAT Art.-Nr. LMODE3310 DA-DOM+FLAT - Art.-Nr. LMODE3311 DA-DOM+FLAT - Art.-Nr. LMODE3313 DA-DOM+FLAT - Art.-Nr. LMODE3316 DA-DOM+FLAT - Art.-Nr. LMODE3320 DA-DOM+FLAT - Art.-Nr. LMODE3302 DA-DOM+FLAT Art.-Nr. LMODE3312 DA-DOM+FLAT - Art.-Nr. LMODE3314 DA-DOM+FLAT - Art.-Nr. LMODE3317 DA-DOM+FLAT - Art.-Nr. LMODE3321 DA-DOM+FLAT - Art.-Nr. LMODE3303 DA-DOM+FLAT Art.-Nr. LMODE3315 DA-DOM+FLAT - Art.-Nr. LMODE3304 DA-DOM+FLAT Art.-Nr. LMODE3318 DA-DOM+FLAT - Art.-Nr. LMODE3319 DA-DOM+FLAT - Art.-Nr. LMODE3322 DA-DOM+FLAT - Art.-Nr. LMODE3323 DA-DOM+FLAT - Art.-Nr. LMODE3305 DA-DOM+FLAT Art.-Nr. LMODE3324 DA-DOM+FLAT - Art.-Nr. LMODE3306 DA-DOM+FLAT Dane opakowania na zapytanie Komponenty systemowe ARM, COL, DRY, FIX Aktualna lista cen Strona 18/19/20 129

11 Dane produktu LUX ELEMENTS -MODUL (Siedziska) BA-SIT BA-SLEEP BA-SOFT BA-SLIM EG ER AR BA-STEP BA-SOLO BA -EG BA -ER BA...-AR Dane produktu Ławeczki Numer Nazwa Opis artykułu Jednostka artykułu artykułu LMODE4001 BA-STEP-G Forma ławeczki STEP, prosta mb LMODE4002 BA-STEP-EG Forma ławeczki STEP, narożnik ze zwieńczeniem ukośnym Sztuk LMODE4003 BA-STEP-ER Forma ławeczki STEP, narożnik, segmentacja okrągła Sztuk LMODE4004 BA-STEP-AR Forma ławeczki STEP, zwieńczenie ławeczki, segmentacja okrągła Sztuk LMODE4101 BA-SIT-G Forma ławeczki SIT, prosta mb LMODE4102 BA-SIT-EG Forma ławeczki SIT, narożnik ze zwieńczeniem ukośnym Sztuk LMODE4103 BA-SIT-ER Forma ławeczki SIT, narożnik, segmentacja okrągła Sztuk LMODE4104 BA-SIT-AR Forma ławeczki SIT, zwieńczenie ławeczki, segmentacja okrągła Sztuk LMODE4201 BA-SLEEP-G Forma ławeczki SLEEP, prosta mb LMODE4202 BA-SLEEP-EG Forma ławeczki SLEEP, narożnik ze zwieńczeniem ukośnym Sztuk LMODE4203 BA-SLEEP-ER Forma ławeczki SLEEP, narożnik, segmentacja okrągła Sztuk LMODE4204 BA-SLEEP-AR Forma ławeczki SLEEP, zwieńczenie ławeczki, segmentacja okrągła Sztuk LMODE4301 BA-SOFT-G Forma ławeczki SOFT, prosta mb LMODE4302 BA-SOFT-EG Forma ławeczki SOFT, narożnik ze zwieńczeniem ukośnym Sztuk LMODE4303 BA-SOFT-ER Forma ławeczki SOFT, narożnik, segmentacja okrągła Sztuk LMODE4304 BA-SOFT-AR Forma ławeczki SOFT, zwieńczenie ławeczki, segmentacja okrągła Sztuk LMODE4401 BA-SLIM-G Forma ławeczki SLIM, prosta mb LMODE4402 BA-SLIM-EG Forma ławeczki SLIM, narożnik ze zwieńczeniem ukośnym Sztuk LMODE4403 BA-SLIM-ER Forma ławeczki SLIM, narożnik, segmentacja okrągła Sztuk LMODE4404 BA-SLIM-AR Forma ławeczki SLIM, zwieńczenie ławeczki, segmentacja okrągła Sztuk LMODE4501 BA-SOLO-G Forma ławeczki SOLO, prosta mb LMODE4502 BA-SOLO-EG Forma ławeczki SOLO, narożnik ze zwieńczeniem ukośnym Sztuk LMODE4503 BA-SOLO-ER Forma ławeczki SOLO, narożnik, segmentacja okrągła Sztuk LMODE4504 BA-SOLO-AR Forma ławeczki SOLO, zwieńczenie ławeczki, segmentacja okrągła Sztuk LMODE4701 BA-L Poręcz jako element wieńczący formy ławeczek STEP, SIT, SLEEP, SOFT, SLIM, SOLO, Sztuk wykonywana indywidualnie na wymiar LMODE4601 BA-EH Elektryczny zestaw grzewczy z czujnikami i z regulatorem temperatury dla ławeczek STEP, SIT, SLEEP, SOFT, SLIM, SOLO, Zestaw wykonywany indywidualnie na wymiar jako opcja LMODE4602 BA-FH Frezowanie dla montażu układów ogrzewania wodą do ławeczek STEP, SIT, SLEEP, SOFT, SLIM, SOLO, Sztuk wykonywany indywidualnie na wymiar jako opcja Dane opakowania na zapytanie Komponenty systemowe ARM, COL, DRY Aktualna lista cen Strona

12 Dane produktu LUX ELEMENTS -MODUL (Drzwi i montaż) DOOR-TZ B DOOR-TZ F KIT-WA 1 DOOR-GT Dane produktu Drzwi i montaż Numer Nazwa Opis artykułu Wymiary Jednostka artykułu artykułu Szerokość, Wysokość LMODE5001 DOOR-TZ B Aluminiowe odrzwia 3-cześciowe z nadprożem, profil holenderski, do 1000, do 2000 Sztuk powierzchnia przypominająca stal szlachetną, oszlifowana, anodowana, z zamknięciami i zawiasami do szklanych drzwi LMODE5002 DOOR-TZ F Aluminiowe odrzwia 3-cześciowe z nadprożem, profil płaski, do 1000, do 2000 Sztuk powierzchnia przypominająca stal szlachetną, oszlifowana, anodowana, z zamknięciami i zawiasami do szklanych drzwi LMODE5004 DOOR-TZ F-S/R Aluminiowe odrzwia z nadprożem, profil płaski, powierzchnia przypominająca stal szlachetną, Szerokość 800, Wysokość 2000 Sztuk oszlifowana, anodowana, z zamknięciami i zawiasami do szklanych drzwi, wykonanie DIN prawe, wymiar standardowy LMODE5005 DOOR-TZ F-S/L Aluminiowe odrzwia z nadprożem, profil płaski, powierzchnia przypominająca stal szlachetną, Szerokość 800, Wysokość 2000 Sztuk oszlifowana, anodowana, z zamknięciami i zawiasami do szklanych drzwi, wykonanie DIN lewe, wymiar standardowy LMODE5101 DOOR-GT 800 Szklane drzwi ESG 8, wykonywane na wymiar, do 800, do 2000 Sztuk z gałką o wyglądzie stali szlachetnej, oszlifowana LMODE5102 DOOR-GT 1000 Szklane drzwi ESG 8, wykonywane na wymiar, do 1000, do 2000 Sztuk z gałką o wyglądzie stali szlachetnej, oszlifowana LMODE5105 DOOR-GT-F-S Szklane drzwi ESG 8, z gałką o wyglądzie stali szlachetnej, oszlifowana, Szerokość 774, Wysokość 1980 Sztuk wymiar standardowy, pasujący do DOOR-TZ F-S LMODE6001 KIT-WA 1 Akcesoria montażowe do ścian, dachów i ławeczek do ok. 4 m 2 powierzchni podstawowej, Zestaw 20 szt. FIX-SD 80, 20 szt. FIX-SD 130, 40 kg COL-AK, 10 szt. COL-MK, 90 m ARM 100 SK LMODE6002 KIT-WA 2 Akcesoria montażowe do ścian, dachów i ławeczek do ok. 4 m 2 do ok. 9 m 2, Zestaw 40 szt. FIX-SD 80, 40 szt. FIX-SD 130, 75 kg COL-AK, 20 szt. COL-MK, 120 m ARM 100 SK LMODE6101 KIT-BO 1 Akcesoria montażowe do konstrukcji podłogowych do ok. 4 m 2 powierzchni podstawowej, Zestaw 1 szt. COL-MK, 50 kg COL-AK, 3,5 kg DRY-ASK, 10 m DRY-DB, 4 Sztuk DRY-DBIE LMODE6102 KIT-BO 2 Akcesoria montażowe do konstrukcji podłogowych do ok. 4 m 2 do ok. 9 m 2, Zestaw 1 szt. COL-MK, 100 kg COL-AK, 7 kg DRY-ASK, 20 m DRY-DB, 4 sztuk DRY-DBIE Dane opakowania na zapytanie Komponenty systemowe ARM, COL, DRY, FIX Aktualna lista cen Strona
